Каковы основные параметры транзистора BF422. Где используется BF422. Какие есть аналоги транзистора BF422. Как проверить работоспособность BF422. Какие схемы включения применяются для BF422.

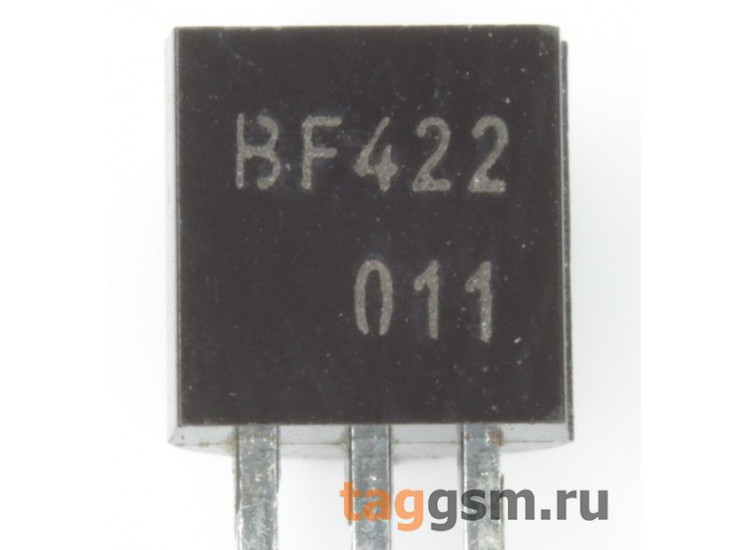

Основные характеристики транзистора BF422
BF422 — это биполярный NPN транзистор малой мощности, предназначенный для высоковольтных применений. Вот его ключевые параметры:
- Структура: NPN
- Максимальное напряжение коллектор-эмиттер: 250 В
- Максимальный ток коллектора: 250 мА
- Максимальная рассеиваемая мощность: 0.83 Вт
- Коэффициент усиления по току: 40-250
- Граничная частота: 60 МГц
- Корпус: TO-92
Благодаря высокому допустимому напряжению коллектор-эмиттер, BF422 хорошо подходит для работы в высоковольтных схемах. При этом он имеет относительно небольшой максимальный ток, что ограничивает его применение маломощными устройствами.
Области применения транзистора BF422
Транзистор BF422 находит применение в следующих областях:
- Импульсные источники питания
- Преобразователи напряжения
- Драйверы электродвигателей
- Усилители мощности звуковой частоты
- Переключающие схемы
- Усилители общего назначения
Высокое допустимое напряжение делает BF422 хорошим выбором для работы в высоковольтных цепях, например, в импульсных блоках питания или преобразователях напряжения. Однако из-за ограниченного максимального тока его применение ограничено маломощными устройствами.
Аналоги и замены транзистора BF422
При необходимости заменить BF422 можно рассмотреть следующие аналоги:
- BF420 — практически полный аналог с незначительными отличиями в характеристиках
- BF423 — улучшенная версия с большим коэффициентом усиления
- MPSA42 — похожий высоковольтный транзистор в корпусе TO-92
- 2SC2235 — японский аналог с близкими параметрами
- KSP44 — транзистор с похожими характеристиками от STMicroelectronics
При замене важно сравнить ключевые параметры, такие как максимальное напряжение, ток и коэффициент усиления. В большинстве случаев указанные аналоги могут напрямую заменить BF422 без изменения схемы.
Как проверить работоспособность транзистора BF422
Для проверки исправности транзистора BF422 можно использовать следующие методы:
- Проверка мультиметром:
- Измерьте сопротивление между базой и эмиттером, базой и коллектором в обоих направлениях
- Исправный транзистор должен показывать низкое сопротивление в прямом направлении и высокое в обратном
- Проверка тестером транзисторов:
- Подключите выводы транзистора к соответствующим разъемам тестера
- Исправный транзистор покажет коэффициент усиления в пределах 40-250
- Проверка в простой схеме:
- Соберите простую схему усилителя или переключателя с BF422
- Подайте входной сигнал и проверьте правильность работы схемы
При обнаружении отклонений от ожидаемых результатов транзистор следует заменить на заведомо исправный.
Типовые схемы включения транзистора BF422
Для BF422 применяются следующие основные схемы включения:
- Схема с общим эмиттером — наиболее распространенная, обеспечивает усиление по току и напряжению
- Схема с общей базой — применяется реже, дает высокий коэффициент усиления по напряжению
- Схема с общим коллектором (эмиттерный повторитель) — используется как согласующий каскад
- Схема переключателя — транзистор работает в ключевом режиме
Выбор конкретной схемы зависит от требований к усилению, входному и выходному сопротивлению, частотному диапазону и другим параметрам разрабатываемого устройства.
Особенности применения BF422 в высоковольтных схемах
При использовании BF422 в высоковольтных цепях следует учитывать некоторые нюансы:
- Не превышать максимально допустимое напряжение коллектор-эмиттер 250 В
- Обеспечить надежное охлаждение транзистора для отвода тепла
- Использовать защитные цепи для предотвращения пробоя при скачках напряжения
- Применять высоковольтные компоненты в остальных частях схемы
- Соблюдать правила техники безопасности при работе с высоким напряжением
Правильное применение этих мер позволит максимально эффективно использовать возможности BF422 в высоковольтных устройствах.
Рекомендации по монтажу и эксплуатации BF422
Для обеспечения надежной работы транзистора BF422 рекомендуется соблюдать следующие правила:
- Использовать антистатические меры предосторожности при монтаже
- Не превышать максимально допустимую температуру перехода 150°C
- Обеспечить хороший тепловой контакт с радиатором при необходимости
- Соблюдать полярность и порядок выводов при монтаже
- Не допускать механических напряжений на выводах транзистора
- Использовать режимы работы в пределах паспортных данных
Соблюдение этих рекомендаций поможет продлить срок службы транзистора и обеспечить стабильность параметров устройства в целом.
