Библиотека в компасе 17. Библиотеки в КОМПАС-17: как открыть и использовать Менеджер библиотек

Как открыть Менеджер библиотек в КОМПАС-17. Какие возможности предоставляет Менеджер библиотек. Как подключить и использовать библиотеки в КОМПАС-17. Какие типы библиотек доступны в КОМПАС-17.

Содержание

Что такое Менеджер библиотек в КОМПАС-17

Менеджер библиотек — это инструмент в КОМПАС-17, который позволяет управлять подключением и использованием различных библиотек. С его помощью можно:

  • Подключать и отключать библиотеки
  • Запускать библиотеки
  • Настраивать режим работы библиотек
  • Создавать пользовательские библиотеки
  • Управлять структурой библиотек

Использование библиотек через Менеджер позволяет значительно ускорить и упростить работу в КОМПАС-17, предоставляя доступ к готовым элементам и инструментам.

Как открыть Менеджер библиотек в КОМПАС-17

Существует несколько способов открыть Менеджер библиотек в КОМПАС-17:

  1. Через главное меню: Сервис -> Менеджер библиотек
  2. С помощью кнопки на панели инструментов «Стандартная»
  3. Используя сочетание клавиш Ctrl+F7

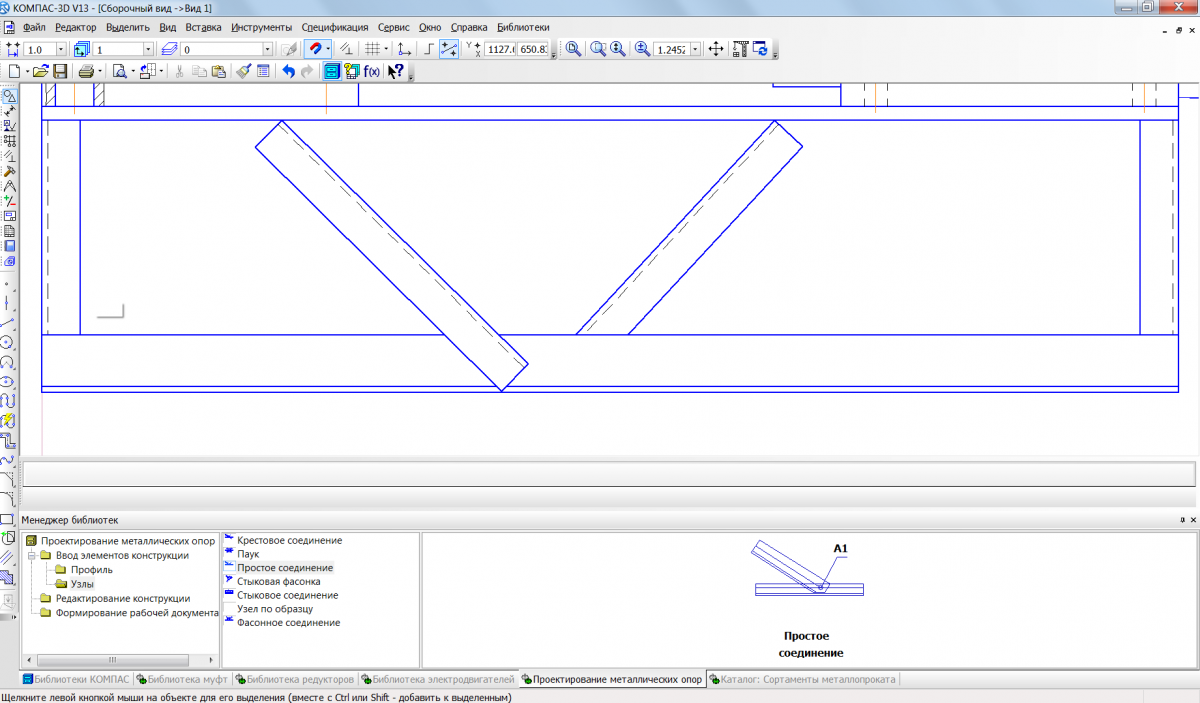

После открытия Менеджера библиотек вы увидите окно со списком доступных библиотек и инструментами для работы с ними.


Основные возможности Менеджера библиотек

Менеджер библиотек в КОМПАС-17 предоставляет следующие ключевые возможности:

  • Подключение библиотек к текущему сеансу работы
  • Отключение неиспользуемых библиотек
  • Настройка режима работы библиотеки (меню, диалог, окно, панель)
  • Создание и редактирование пользовательских библиотек
  • Добавление новых элементов в библиотеки
  • Группировка библиотек по категориям
  • Поиск нужных библиотек и элементов

Использование этих возможностей позволяет гибко настроить рабочую среду под конкретные задачи проектирования.

Типы библиотек в КОМПАС-17

В КОМПАС-17 доступны следующие основные типы библиотек:

  • Прикладные библиотеки (.dll) — содержат готовые алгоритмы и функции
  • Библиотеки документов (.lfr) — хранят фрагменты и модели
  • Библиотеки свойств (.lcs) — содержат настройки свойств объектов
  • Библиотеки стилей (.lss) — хранят стили оформления

Каждый тип библиотек имеет свое назначение и особенности использования. Правильный выбор типа библиотеки позволяет эффективно организовать работу.


Как подключить библиотеку в КОМПАС-17

Чтобы подключить нужную библиотеку в КОМПАС-17, выполните следующие шаги:

  1. Откройте Менеджер библиотек
  2. Найдите требуемую библиотеку в списке
  3. Щелкните правой кнопкой по названию библиотеки
  4. Выберите пункт «Подключить» в контекстном меню
  5. При необходимости настройте режим работы библиотеки

После подключения библиотека станет доступна для использования в текущем сеансе работы КОМПАС-17.

Создание пользовательских библиотек

КОМПАС-17 позволяет создавать собственные библиотеки для хранения часто используемых элементов. Основные шаги по созданию пользовательской библиотеки:

  1. В Менеджере библиотек выберите «Добавить описание» -> «Библиотека документов»
  2. Укажите имя и расположение файла библиотеки
  3. Добавьте необходимые элементы в библиотеку
  4. Настройте структуру и свойства библиотеки

Создание собственных библиотек позволяет систематизировать наработки и ускорить выполнение типовых операций.

Особенности работы с библиотеками в КОМПАС-17

При использовании библиотек в КОМПАС-17 следует учитывать некоторые особенности:


  • Библиотеки могут работать в разных режимах (окно, диалог, меню)
  • Некоторые библиотеки требуют дополнительной настройки перед использованием
  • Часть библиотек доступна только в определенных документах (2D, 3D)
  • Библиотеки могут иметь зависимости от других компонентов
  • При обновлении КОМПАС может потребоваться обновление библиотек

Понимание этих особенностей поможет эффективнее применять возможности библиотек в работе.

Оптимизация работы с библиотеками

Для повышения удобства и скорости работы с библиотеками в КОМПАС-17 рекомендуется:

  • Подключать только действительно необходимые библиотеки
  • Группировать часто используемые библиотеки
  • Настраивать панели инструментов для быстрого доступа к библиотекам
  • Использовать поиск по библиотекам
  • Создавать собственные библиотеки для повторяющихся элементов
  • Регулярно обновлять библиотеки до актуальных версий

Применение этих рекомендаций позволит максимально эффективно использовать возможности библиотек в КОМПАС-17.


Как открыть менеджер библиотек в компасе 17

Для увеличения стандартных возможностей приложения Компас-3D используются специальные библиотеки, которые создаются для усовершенствованного проектирования определенной задачи. В приложении Компас можно подключать вспомогательные библиотеки, для этого понадобится:

— Персональный компьютер(в нашем интернет-магазине скидки на компьютеры) или ноутбук;

Инструкция

  1. Подключить дополнительную библиотеку в приложение Компас можно двумя методами. Первый метод добавления библиотек будет актуален в том случае, когда в программе не открыта система администрирования библиотеками. Откройте приложение Компас, перейдите в основное меню и нажмите команду «Сервис», в появившемся меню укажите опцию «Менеджер библиотек».

Опция «Менеджер библиотек»

  • В левой графе загруженного диалога выделите строку, которая соответствует подключаемой библиотеке. Для синхронизации выбранной библиотеки с приложением Компас нужно щелкнуть правой клавишей мышки по библиотеке в правой графе менеджера и нажать пункт «Универсальный механизм», после выбрать команду «Подключить». Подождите пока программа выполнит указанные задачи, в конце данной операции должен появиться флажок алого цвета – это символ успешной синхронизации библиотеки.
  • Для активации библиотеки можете обратиться к другому методу: разверните основное меню приложения Компас и нажмите команду «Сервис». Щелкните опцию «Менеджер библиотек», откройте левую графу данного окна и кликните на название нужной библиотеки.
  • Выполните двойной щелчок по библиотеке, расположенной в правой графе менеджера. Выбранная библиотека загрузится, если это произошло, то синхронизация прошла успешно.
  • Используйте библиотеку «Фотореалистика» в приложении Компас. Она станет отличным дополнением для пользователей, которые занимаются рекламой, потому что она содержит множество различных текстур и элементов, также можно дополнить данную библиотеку пользовательскими фрагментами: фон окружающей местности, тень и другие детали. Для синхронизации «Фотореалистики» откройте документ photoreal.msi, и следуйте командам программы установки.
  • После инсталляции библиотеки выполните ее синхронизацию с приложением Компас. В первую очередь создайте ее описание, а после откройте окно указания вида и выберите документ photoreal.rtw. Если вы при установке программы Компас не меняли ее директорию, то путь для синхронизации библиотек будет следующий: С:/Program Files/ASCON/KOMPAS-3D/Libs.
  • Видео: КОМПАС-3D. Урок подключение библиотек

    Для увеличения стандартных возможностей приложения Компас-3D используются специальные библиотеки, которые создаются для усовершенствованного проектирования определенной задачи. В приложении Компас можно подключать вспомогательные библиотеки, для этого понадобится:

    — Персональный компьютер(в нашем интернет-магазине скидки на компьютеры) или ноутбук;

    Инструкция

    1. Подключить дополнительную библиотеку в приложение Компас можно двумя методами. Первый метод добавления библиотек будет актуален в том случае, когда в программе не открыта система администрирования библиотеками. Откройте приложение Компас, перейдите в основное меню и нажмите команду «Сервис», в появившемся меню укажите опцию «Менеджер библиотек».

    Опция «Менеджер библиотек»

  • В левой графе загруженного диалога выделите строку, которая соответствует подключаемой библиотеке. Для синхронизации выбранной библиотеки с приложением Компас нужно щелкнуть правой клавишей мышки по библиотеке в правой графе менеджера и нажать пункт «Универсальный механизм», после выбрать команду «Подключить». Подождите пока программа выполнит указанные задачи, в конце данной операции должен появиться флажок алого цвета – это символ успешной синхронизации библиотеки.
  • Для активации библиотеки можете обратиться к другому методу: разверните основное меню приложения Компас и нажмите команду «Сервис». Щелкните опцию «Менеджер библиотек», откройте левую графу данного окна и кликните на название нужной библиотеки.
  • Выполните двойной щелчок по библиотеке, расположенной в правой графе менеджера. Выбранная библиотека загрузится, если это произошло, то синхронизация прошла успешно.
  • Используйте библиотеку «Фотореалистика» в приложении Компас. Она станет отличным дополнением для пользователей, которые занимаются рекламой, потому что она содержит множество различных текстур и элементов, также можно дополнить данную библиотеку пользовательскими фрагментами: фон окружающей местности, тень и другие детали. Для синхронизации «Фотореалистики» откройте документ photoreal.msi, и следуйте командам программы установки.
  • После инсталляции библиотеки выполните ее синхронизацию с приложением Компас. В первую очередь создайте ее описание, а после откройте окно указания вида и выберите документ photoreal.rtw. Если вы при установке программы Компас не меняли ее директорию, то путь для синхронизации библиотек будет следующий: С:/Program Files/ASCON/KOMPAS-3D/Libs.
  • Видео: КОМПАС-3D. Урок подключение библиотек

    При добавлении библиотеки в Менеджернеобходимо щелкнуть левой кнопкой мыши по пункту Библиотеки КОМПАС→Добавить описание→ Библиотеки документов→появится окно Добавить библиотеку(в котором

    Для подключения библиотеки к КОМПАС-3D выполните следующие действия.
    1. Вызовите команду Сервис – Менеджер библиотек.
    На экране появится окно Менеджера библиотек.
    2. В списке библиотек (он находится в правой части первой вкладки) выделите имя нужной библиотеки и вызовите команду Подключитьиз контекстного меню.
    Для быстрого подключения выбранной библиотеки можно щелкнуть мышью в поле рядом с ее названием.
    Выбранная библиотека подключается в установленном для нее режиме: меню, окно, диалог или панель. В поле рядом с названием библиотеки появляется красная «галочка» – признак того, что библиотека подключена.

    Названия всех подключенных к системе прикладных библиотек отображаются как команды в меню Библиотека.

    С помощью Менеджера(см. рис.5.6) (панель инструментов Стандартная или пункт главного меню Сервис)Вы можете подключать, отключать и запускать библиотеки, выбирать режим их работы (меню, окно, диалог или панель), а также создавать библиотеки фрагментов и библиотеки моделей.

    В системе КОМПАС возможна работа с библиотеками трех типов:

    1. библиотеки фрагментов *.lfr,

    2. библиотеки моделей *.l3d,

    3. прикладные библиотеки *.dll или *.rtw.

    Можно ли из системы компас импортировать твердотельную модель в препроцессоры других систем ?

    Для передачи созданной в КОМПАС-3D модели в другие пакеты с целью дальнейшей ее обработки (для включения в сборку, выполнения прочностных и иных расчетов, формирования управляющих программ для технологического оборудования и т.д.) служат команды экспорта. Трехмерные модели КОМПАС-3D можно сохранить и передать в форматах IGES, SAT и STL. Кроме того, трехмерные модели КОМПАС-3D могут быть напрямую, без использования внешних модулей конвертации, прочитаны пакетом SolidWorks. Это достигается путем использования специального модуля сопряжения с SolidWorks, разработанного специалистами АСКОН.

    В качестве примеров использования экспортированных моделей КОМПАС-3D можно привести формирование управляющих программ для станков с ЧПУ на основе файлов формата IGES (система Гемма3D), формирование управляющих программ для стереолитографических машин на основе файлов формата STL, создание сборок на основе файлов формата SAT (системы SolidWorks и SolidEdge).

    Наряду с экспортом моделей в КОМПАС-3D существует возможность импорта файлов формата SAT.

    Не нашли то, что искали? Воспользуйтесь поиском:

    Лучшие изречения: Как то на паре, один преподаватель сказал, когда лекция заканчивалась – это был конец пары: «Что-то тут концом пахнет». 8409 – | 8025 – или читать все.

    78.85.5.224 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

    Отключите adBlock!
    и обновите страницу (F5)

    очень нужно

    Стандартные изделия для КОМПАС-3D и КОМПАС-График: будем жить по-новому!

    Олег Зыков

    Время неизбежно изменяет все окружающее нас. Вот и пришла пора замены на более совершенные продукты двух библиотек, давно ставших надежными помощниками любого пользователя КОМПАС-График или КОМПАС-3D, — «Конструкторской библиотеки» и «Библиотеки крепежа».

    Уже довольно долго в продуктовой линейке АСКОН существует корпоративный Справочник «Стандартные изделия», который активно внедряется на предприятиях, выстраивающих цепочки CAD/CAM/PDM с возможной интеграцией с ERP-системами. Вместе с тем есть много предприятий, которые пока обходятся внедрением лишь систем проектирования. Масса недоступных для локальных пользователей сервисов и более широкое наполнение корпоративных справочников вызывают резонный вопрос в адрес разработчиков: а как же мы? И вот в рамках нового релиза КОМПАС-3D V8 Plus компания АСКОН представила библиотеки стандартных изделий «Крепеж для КОМПАС-3D» и «Крепеж для КОМПАС-График», открывающие абсолютно новую линейку решений компании, основанную, как и корпоративный справочник, на международном стандарте ISO 13584 (Partlib).

    Рис. 1. Внешний вид библиотек

    Применение библиотек позволит заказчикам компании работать с единой номенклатурой изделий предприятия независимо от того, используют они PDM-систему или нет. Новые библиотеки заменяют собой «Конструкторскую библиотеку» в 2D и «Библиотеку крепежа» в 3D, одновременно являясь более емкими по своему наполнению. Именно поэтому в данной статье вы не раз встретите сравнение новых библиотек с их предшественниками: от этого никуда не деться, поскольку с конструкторской библиотекой неизбежно работает почти каждый пользователь КОМПАС-График. То же самое соотносится и к «Библиотеке крепежа» в отношении КОМПАС-3D.

    Итак, начнем: библиотеки автоматически устанавливаются вместе с КОМПАС-3D V8 Plus, не требуя дополнительных настроек. Внешний вид показан на рис. 1.

    Библиотеки предоставляют пользователю КОМПАС-3D и КОМПАС-График возможность выбора и вставки в документы стандартных изделий и конструктивных элементов. Интерфейс выбора стандартного изделия унифицирован для всех типов документов и удобен в использовании. Унификация упрощает как работу с новыми элементами, так и переход от 2D- к 3D-проектированию (рис. 2).

    Рис. 2. Интерфейс идентичен как для работы с графическими документами, так и для 3D-моделирования

    Основная возможность библиотек очевидна: выбор требуемого стандартного изделия или конструктивного элемента навигацией по иерархии стандартных изделий. Дополнительная возможность, которая отсутствовала в прежних библиотеках, — функция поиска по названию изделия или его части (рис. 3).

    Рис. 3. Окно поиска изделия

    После того как необходимое изделие выбрано, можно приступать к заданию его параметров — ключевых характеристик. Здесь нас тоже ждет новшество: задавать эти характеристики теперь можно и в произвольном порядке. Еще одна интересная функция — измерение геометрических характеристик в сам

    ом документе (расстояние, длина, диаметр, угол) и их передача в ключевые характеристики. Это позволит, например, не вводить длину болта наугад, а считывать толщину пакета с модели или чертежа и подбирать оптимальную длину болта сразу же, до вставки в сборку.

    За небольшим исключением наполнение в 2D и в 3D идентично:

    •  Болты с шестигранной головкой, 10 стандартов

    •  Болты с круглой головкой, 6 стандартов

    •  Болт откидной ГОСТ 3033-79

    •  Рым-болт ГОСТ 4751-73

    •  Винты, 6 стандартов

    •  Винты невыпадающие, 9 стандартов

    •  Винты установочные, 13 стандартов

    •  Гайки шестигранные, 11 стандартов

    •  Гайки прорезные и корончатые, 6 стандартов

    •  Гайки колпачковые ГОСТ 11860-85

    •  Гайка «барашек» ГОСТ 3032-76

    •  Гайки круглые, 4 стандарта

    •  Шпильки, 12 стандартов

    •  Шпонки и шпоночные пазы, 4 стандарта

    •  Шплинты ГОСТ 397-79

    •  Штифты, 10 стандартов

    •  Шайбы, 12 стандартов

    •  Заклепки, 5 стандартов

    •  Манжеты и уплотнения, 4 стандарта

    •  Подшипники роликовые, 17 стандартов

    •  Подшипники шариковые, 14 стандартов

    •  Оси ГОСТ 9650-80

    •  Крепеж по ОСТ 92, 52 стандарта

    •  Канавки для выхода шлифовального круга ГОСТ 8820-69

    •  Проточки для выхода резьбы, 2 стандарта

    •  Элементы трубопроводов, 71 стандарт (только в 3D)

    •  Трубопроводная арматура, 15 стандартов (только в 3D)

    Помимо основных характеристик изделия можно просмотреть его дополнительные параметры, такие как обозначение, массу и т.п. Есть в библиотеках и данные по материалам и покрытиям (рис. 4).



    Рис. 4. Данные по материалам и покрытиям

    Как и раньше, имеется возможность задавать параметры применения (представления) выбранного стандартного изделия в конкретном документе, выбирая их из списка (например, выбирать проекцию для отрисовки изображения изделия в чертеже и т.п.).

    Перечисляя новые возможности, нельзя не упомянуть о формировании наборов наиболее часто используемых стандартных изделий для быстрого обращения к ним. Этот набор традиционно называется «Избранное», как и в библиотеке материалов и сортаментов (рис. 5).

    Рис. 5. Избранное

    Следующее нововведение особенно порадует пользователей. Теперь можно производить поиск и замену в документе одних изделий из библиотеки на любые другие (не обязательно того же типа)! Ничего подобного раньше не было. Работает все очень просто: первым шагом выбираем изделие, которое требуется заменить. Вторым шагом выбираем изделие, на которое будем менять, и в конце указываем, как заменять — по одному элементу или все сразу (рис. 6). Еще раз повторюсь: любые элементы теперь можно заменить любыми другими — болты на винты, гайки на шайбы и т.д., если это потребуется конструктору.

    Рис. 6. Команда «Найти и заменить»

    Кроме всего вышеперечисленного, есть еще несколько важнейших преимуществ новых библиотек перед «Конструкторской библиотекой» в 2D и «Библиотекой крепежа» в 3D. И первое из них — в шесть раз большее наполнение в 3D (почти 300 стандартов против 50)! Теперь при трехмерном моделировании у пользователя есть все, что ранее было доступно только в «Конструкторской библиотеке» при работе с чертежами. Подробно с наполнением библиотек можно ознакомиться во врезке.

    Второе преимущество «Библиотеки для КОМПАС-3D» — наличие условного изображения резьбы (рис. 7).

    Рис. 7. Условное изображение резьбы в библиотечных 3D-моделях

    А у пользователей «КОМПАС-График» свой повод радоваться — давно ожидаемая поддержка аппликативности в 2D-изображениях (рис. 8). Что это дает и от какого количества лишней работы избавляет, рассказывать, я думаю, не имеет смысла.



    Рис. 8. Аппликативность в 2D-элементах

    Итак, подведем итоги. Выход новых библиотек является большим шагом вперед с точки зрения возможностей пользователей КОМПАС-3D. Построена новая платформа для дальнейшего развития конструкторских баз данных предприятия, которая получит самое широкое развитие. Наполнение библиотек ведется с учетом пожеланий заказчиков. Применение новых решений будет способствовать унификации процессов разработки изделия, удобству и скорости работы конструкторов и технологов предприятий различной численности и на разных этапах автоматизации.

    САПР и графика 6`2006

    Конструкторские библиотеки и инструменты для их создания в системе КОМПАС-3D. Часть 2. Сделай сам, или Как создать свою библиотеку для КОМПАС-3D

    Максим Кидрук

    Создание библиотек фрагментов и моделей

    Создание библиотек шаблонов

    Создание пользовательских библиотек с помощью КОМПАС-Макро

    КОМПАС-Мастер

    Заключение

    В предыдущей статье мы рассказали о значении прикладных библиотек в развитии современных систем моделирования. В частности, читатели узнали о возможностях конструкторских библиотек системы КОМПАС-3D и могли оценить, в какой мере использование таких приложений облегчает повседневную работу инженера.
    В настоящей статье в общих чертах рассматривается, с чего начать создание собственных библиотек, чтобы сделать конструкторские решения более точными, а проектирование более быстрым, легким и удобным.

    Как уже отмечалось, ни один набор библиотек к графической системе не может охватить всё множество различных направлений и отраслей промышленности и в полной мере удовлетворить требования всех категорий пользователей. Спектр задач конструкторско-технологической подготовки производства стал настолько широким, что решение некоторых из них как стандартными, так и прикладными средствами, предоставленными компанией — разработчиком ПО, может отнимать слишком много времени и быть нерациональным, а в редких случаях даже невозможным.

    Огромный перечень областей применения САПР — первая причина, по которой любая из современных CAD-систем должна быть максимально открытой и обязательно содержать инструменты для создания пакета пользовательских библиотек. Второй причиной является ориентация на заказчика. Если, например, подавляющее большинство предприятий, использующих ту или иную систему, работают в машиностроении, а единицы — в области производства медицинского оборудования, то разработчики прикладных библиотек вынуждены подстраиваться под первую категорию. Но для заказчиков КОМПАС никаких проблем не возникнет — они  могут создать библиотеки самостоятельно.

    Перечислим основные способы создания библиотек:

    •  создание библиотеки фрагментов (эскизов) или моделей на основе базовых возможностей системы КОМПАС-3D;

    •  создание библиотеки шаблонов с помощью Менеджера шаблонов;

    •  использование специальной макросреды КОМПАС-Макро для подготовки пользовательского приложения;

    •  применение инструментальных средств КОМПАС-Мастер, то есть собственно написание (программирование) библиотек.

    Какой из этих вариантов выбрать? Всё зависит от поставленных целей и от вашего представления о будущей библиотеке: какой она должна быть, что будет делать (создавать, редактировать, выполнять какие-либо другие действия), насколько мощными и гибкими должны быть ее функции. Большое значение имеет и уровень вашей подготовки как разработчика. Простые библиотеки не требуют почти никаких специальных знаний, но и возможностей предоставляют немного. Создание более сложных модулей невозможно без некоторых навыков и опыта (иногда из совсем другой предметной области, в частности из программирования), при этом чем сложнее проектируемая библиотека, тем более глубокие знания необходимы. Под сложностью библиотеки здесь следует понимать уровень автоматизации тех конструкторских решений, которые будут реализованы в создаваемом приложении. Но не стоит думать, что наиболее автоматизированная библиотека всегда является лучшим решением. Чересчур автоматизированные приложения не оставляют места инициативе и не дают возможности варьировать решения.

    Создание библиотек фрагментов и моделей

    Для создания библиотек этого типа вам не потребуется никаких специальных навыков, кроме умения работать в КОМПАС-График или в КОМПАС-3D. С помощью таких библиотек каждый проектировщик может систематизировать свой набор наиболее часто используемых элементов, чтобы облегчить доступ к ним при разработке новых чертежей или моделей.

    Создать свою библиотеку фрагментов совсем несложно. Для этого в окне Менеджера библиотек нужно воспользоваться командой контекстного меню Добавить описание > Библиотеки документов. В появившемся диалоговом окне открытия библиотеки следует выбрать тип файла: КОМПАС-Библиотеки фрагментов (*.lfr), если вы создаете хранилище для чертежей или эскизов, или КОМПАС-Библиотеки моделей (*.l3d) — для наполнения будущей библиотеки 3D-моделями. В итоге в окне Менеджера библиотек должна появиться ваша библиотека, пока еще пустая. После запуска к ней можно добавлять фрагменты и модели с помощью команд контекстного меню.

    Главное преимущество библиотек фрагментов — простота их создания и применения. Большим плюсом таких приложений является также то, что при появлении новых версий КОМПАС не нужно подгонять или изменять их структуру под только что выпущенный релиз. Достаточно загрузить старый файл библиотеки в Менеджер библиотек, и можете не сомневаться — всё будет работать.

    Недостатком подобных библиотек является ограниченность их функциональных возможностей. Автоматизация таких библиотек достигается только за счет параметризации объектов, которыми вы наполняете приложение, а библиотека лишь ускоряет процесс поиска и вставки нужного графического элемента в документ и обеспечивает лучшие условия для их хранения (не в отдельных файлах, раскиданных по жесткому диску, а упорядоченно, в едином файле-библиотеке).

    Более широкими возможностями, по сравнению с библиотеками фрагментов, обладают библиотеки шаблонов КОМПАС-3D.

    Создание библиотеки моделей

    Пример пользовательской библиотеки, содержащей модели шпонок, и ее применение

    Пример пользовательской библиотеки шаблонов для создания трехмерной модели гайки

    Создание библиотек шаблонов

    Библиотека шаблонов — это прикладная библиотека, состоящая из базового параметризованного чертежа или трехмерной модели, таблицы переменных, набранной в соответствии с некоторыми правилами в табличном редакторе MS Excel, и схемы — документа КОМПАС-3D или рисунка, содержащего имена переменных. Библиотека представляет собой файл с расширением *.tlm, с помощью которого переменным параметризованного фрагмента или детали ставятся в соответствие значения, набранные в Excel-таблице. Для создания библиотек шаблонов предназначено специальное приложение под названием Менеджер шаблонов.

    Разработку шаблона следует начинать с создания его прототипа (фрагмента или детали), пользуясь стандартными средствами КОМПАС-График или КОМПАС-3D. Затем необходимо параметризовать вычерченный фрагмент или эскизы модели и назначить внешними все переменные, которые вы планируете вводить (набирать) в таблице Excel. Следующим шагом является создание таблицы значений. Такая таблица формируется в редакторе Excel и включает названия внешних параметризованных переменных,  флаги видимости колонок значений в Менеджере шаблонов, конкретные значения или их интервал для каждой переменной и др. Детально с правилами заполнения таблиц к шаблонам вы можете ознакомиться в файле-справке и примерах, поставляемых вместе с библиотекой шаблонов. Формирование еще одной составной части шаблона — схемы параметров — не вызовет особых затруднений. Схемой может быть любой графический файл системы КОМПАС-3D или файл-рисунок в формате *.bmp, *.gif или *.jpg.

    Когда все три рассмотренных выше компонента подготовлены, их нужно собрать в единое приложение. Для этого, пользуясь командой Новая библиотека, следует указать название будущей библиотеки и папку, где она будет размещена. Далее необходимо оформить внутреннюю древовидную структуру библиотеки, то есть разделы и подразделы, в которых будут находиться подготовленные вами шаблоны.

    Завершающий этап подготовки библиотеки — это наполнение разделов соответствующими шаблонами, для чего следует воспользоваться командой Создать шаблон. После ее вызова появится небольшое окошко, в котором для каждого шаблона нужно ввести имя, указать файл с параметризованным фрагментом или моделью, файл таблицы параметров Excel и заставку (необязательно). По завершении всех этих действий библиотека шаблонов полностью готова к работе. Можно загружать определенный шаблон, вводить значения переменных и вставлять готовую деталь или фрагмент в документ.

    Каковы же существенные отличия библиотек шаблонов от библиотек фрагментов? Прежде всего это возможность вставки в документ не всего фрагмента, а отдельных его слоев, а также наличие ряда дискретных значений для переменной, что исключает ввод или выбор пользователем ошибочных значений. Кроме того, переменные шаблонов могут быть различных типов, в том числе логических и строковых, а в размерных надписях фрагмента-заготовки несложно резервировать переменные для текстовых подстановок (они должны выделяться с обеих сторон знаком #). Главным же преимуществом библиотек шаблонов является то, что при использовании шаблона не приходится изменять вручную параметризованные переменные, как это делалось бы при вставке фрагмента или модели из библиотеки фрагментов. При вставке объекта в активный документ Менеджер шаблонов сам позаботится о том, чтобы подставить нужные значения из выбранного пользователем ряда.

    Безусловно, на разработку шаблонов уходит больше времени и при этом одних только навыков работы с КОМПАС уже будет недостаточно — придется изучить принципы работы Менеджера библиотек. Зато применение шаблонов дает возможность достаточно гибко автоматизировать создание типовых элементов и вместе с тем не запрещает динамично управлять процессом формирования библиотечного элемента.

    Создание прикладных библиотек с помощью API

    Муфты, сгенерированные с помощью приложения, разработанного в среде КОМПАС-Мастер

    Создание пользовательских библиотек с помощью КОМПАС-Макро

    КОМПАС-Макро — это интегрированная в систему КОМПАС-3D среда разработки конструкторских приложений на основе языка программирования Python. Почему за основу выбран именно Python? Во-первых, Python распространяется бесплатно и, как следствие, не налагает никаких ограничений на использование и распространение написанных на нем программ. Во-вторых, сегодня Python — один из самых простых и понятных языков программирования, однако при всей своей простоте он мало в чем уступает таким «китам» объектно-ориентированного программирования, как C++ и Object Pascal (Delphi).

    По своей сути КОМПАС-Макро является обычной библиотекой, подключаемой к КОМПАС, только с большими возможностями. При создании приложений в КОМПАС-Макро можно пользоваться как функциями КОМПАС-Мастер (о них мы еще расскажем), так и специальными функциями макросреды, облегчающими разработку прикладных библиотек. Среди специальных функций КОМПАС-Макро следует отметить функции простановки угловых, линейных и радиальных размеров, функцию вставки в документ фрагмента, рисования линии-выноски и пр. Синтаксис перечисленных методов значительно проще их аналогов, реализованных в КОМПАС-Мастер (к примеру, вместо вызова одной-единственной функции создания линейного размера в КОМПАС-Макро при работе с API-функциями среды КОМПАС-Мастер приходится объявлять и инициализировать целых три интерфейса).

    Если же вы не понаслышке знакомы с основами объектно-ориентированного программирования и у вас есть желание разрабатывать самые мощные библиотеки на базе КОМПАС-3D, то использовать вы можете КОМПАС-Мастер.

    Среда разработки прикладных библиотек к КОМПАС-3D

    КОМПАС-Мастер

    КОМПАС-Мастер… Согласитесь, звучит несколько загадочно. Навевает мысли об утилите наподобие Мастера записи компакт-дисков в Windows. Но оказывается, все намного серьезнее.

    КОМПАС-Мастер — это очень мощные инструментальные средства разработки приложений (библиотек) неограниченной сложности, функционирующих в среде КОМПАС-3D. С помощью КОМПАС-Мастер прикладной программист получает доступ ко всем без исключения функциям системы. То есть абсолютно всё, что пользователь может делать вручную, — будь то создание или редактирование графического документа, открытие и закрытие файлов, работа со спецификациями, создание таблиц, оформление чертежей, сохранение файлов в различных форматах, вставка рисунков и т.д. и т.п. — все это может быть автоматизировано с использованием КОМПАС-Мастер.

    Доступ к внутренним функциям КОМПАС-График и КОМПАС-3D обеспечивается двумя путями:

    •  через экспортные функции, оформленные в виде dll-модулей, которые разработчик подключает к своей программе, — при создании плоских чертежей; через использование СОМ-объектов — при программном формировании твердотельных моделей;

    •  с помощью технологии Automation (Автоматизации), реализованной через API (Application Programming Interface — программный интерфейс приложения) системы КОМПАС. Управление и взаимодействие с системой при этом оформлено через интерфейсы IDispatch.

    Использование интерфейсов IDispatch возможно в любой из наиболее распространенных сегодня сред программирования (Visual C++, Delphi, C++Builder, Visual Basic). Интеграция с такими мощными программными пакетами позволяет, помимо применения графического инструментария КОМПАС, использовать в создаваемых модулях все преимущества современного объектно-ориентированного программирования.

    На последнем рисунке изображены трехмерные сборки четырех различных типов муфт (зубчатой, упругой втулочно-пальцевой, торообразной с резиновой оболочкой и продольно-свертной), в которых на первый взгляд нет ничего необычного. Ничего, за исключением того, что все эти муфты полностью сгенерированы программно — при помощи конструкторской библиотеки, разработанной в среде КОМПАС-Мастер. Их создание заключалось только в выборе пользователем диаметра соединяемых валов и нажатии кнопки «Строить». Все остальные операции спрятаны внутри программы.

    Но за всю эту мощь КОМПАС-Мастер приходится расплачиваться. В отличие от библиотек фрагментов или шаблонов, в этом случае вам не обойтись знанием только КОМПАСа. Для программирования библиотек нужно уметь четко формулировать задачу:  что будет решаться с помощью создаваемого приложения, представлять себе все возможные пути ее решения (для составления правильного алгоритма), а также освоить приемы работы с одной из вышеназванных сред программирования, для того чтобы все грамотно запрограммировать. Разработчик прикладных САПР должен быть одновременно и инженером, и программистом, обладая при этом немалым терпением. Нужно быть готовым потратить время и нервы на нелегкую отладку программ. Даже если вы профессионал высокого класса, ошибки не исключены, а их поиск и устранение могут быть не менее долгими и утомительными, чем процесс написания библиотеки.

    Зато, преодолев все эти трудности, вы получите удобное и гибкое приложение, обладающее функциональностью и интерфейсом, которые полностью удовлетворяют вашим требованиям. Программу можно заставить «думать» — самостоятельно выбирать, анализировать и обрабатывать необходимые данные, производить определенные действия в зависимости от прочитанных значений, делать сложные расчеты и выводы по их результатам и пр. И всё это для того, чтобы максимально облегчить работу инженера, избавить его от выполнения рутинных операций.

    Заключение

    Мы закончили рассказ о  наборе разнообразных приложений к системе КОМПАС-3D. Главная цель этого обзора — показать значение прикладных библиотек для улучшения качества и ускорения проектирования в целом и с использованием КОМПАС-3D в частности. Учитывая, что стандартные библиотеки не всегда могут удовлетворить всех пользователей, в статьях были рассмотрены различные способы создания конструктором собственных приложений — от простых утилит до сложных модулей, обладающих мощной функциональностью.

    Наверняка  искушенные пользователи КОМПАС-3D знают и активно применяют эти возможности. Данный  материал поможет систематизировать их знания о системе и ее приложениях. Полезной окажется данная статья и для молодых специалистов конструкторско-технологических отделов, которые зачастую являются экспертами при выборе и внедрении САПР. Надеемся, вышеизложенная информация будет учтена при принятии важных решений и генерации новых идей и в конечном счете будет способствовать повышению качества проектируемой продукции.

    САПР и графика 2`2006

    Библиотека для Компас 17. — Конструкционные профили и фурнитура. (Фрагменты и 3d-Модели)

    Библиотека для Компаса 17 конфигурация Машиностроительная с установленным инструментом «Моделирование металлоконструкций». Порядок установки в комплекте с файлами.

    Библиотека полезна конструкторам и дизайнерам проектирующие мебель, станки и устройства из легкого станочного профиля. В спецификацию наименования и обозначения заносятся автоматически.
    В архив пакета входят:
    1. Файл Конструкционный профиль В1.KLE – Библиотека фрагментов конструкционных профилей.
    2. Файл Фурнитура для профиля В1.KLE – Библиотека аксессуаров, фурнитуры, крепежа и т.д.
    3. Описание установки и использования библиотеки.
    Библиотека фрагментов и моделей для Компас В17. В состав библиотеки входят:
    Файл Конструкционный профиль В1.KLE – Библиотека фрагментов конструкционных профилей. В библиотеку включены следующие профили.
    30R, 40R, 45R, OB-100100, OB-15180, OB-1530, OB-2020, OB-2040, OB-2080, OB-30120, OB-3030, OB-3060, OB-3090, OB-40120, OB-40160, OB-4040-20, OB-4040L, OB-4080, OB-4545, OB-4590, OB-50100, OB-5050, OB-6060B, OB-8080, OB-9090. А также трубный профиль D28, уплотнительные и зажимные профили.

    При проектировании в среде Моделирование Металлоконструкций артикулы и наименование профиля заносятся в спецификацию по ГОСТ – 22233-2001.

    Файл Фурнитура для профиля В1.KLE – Библиотека фурнитуры для конструкционных профилей содержит более 1145 файлов.

    В библиотеку входят Адаптеры для опор.
    Быстрые соединители и Т-коннекторы
    Внутренние угловые соединители.
    Дверные ручки.
    Заглушки.
    Замки защелки.
    Клипсы для панелей винтовые.
    Кубические соединители.
    Линейные соединители.
    Метрический крепеж (Винты, гайки, шайбы).
    Опорные плиты.
    Подвесные ползуны с крюком карабином.
    Промышленные колеса и ролики.Регулируемые опоры.
    Регулируемый крепеж полок.
    Резьбовые вставки.Ромб-гайки.
    Ручки с фиксатором.
    Соединительные пластины
    Сухари пазовые.
    Т-болты.
    Т-гайки.
    Трехсторонние угловые соединители.
    Трубный профиль и фурнитура к нему.
    Угловые соединители алюминий.
    Угловые соединители сталь.
    Угловые соединители сталь угол 0, 45, 60.
    Фиксаторы пазовые.
    Фундаментные опоры.
    Шарнирные соединители.

    При проектировании В спецификацию вносятся в колонку наименование Название, тип и описание, а в колонку Обозначение заносятся Артикулы изделий.

    Состав: Текстовый файл порядка установки и использования библиотек; Библиотека фрагментов; Библиотека 3d Моделей фурнитуры

    Софт: КОМПАС-3D 17

    Аскон КОМПАС-3D V18. Библиотеки ключ код активации, цена на аскон компас-3d v18. библиотеки

    Аскон КОМПАС-3D V18. Библиотеки

    Производитель: ascon

    Партномер:

    НДС: Без НДС

    Операционная система:

    Аскон КОМПАС-3D V18 позволяет реализовывать коллективное проектирование, что актуально при работе над крупными проектами.

    Назначение программы

    Программный комплекс «Аскон КОМПАС-3D V18. Библиотеки» – предназначен для двух- и трехмерного технического моделирования.

    Программа проста и интуитивна в освоении, имеет удобное многофункциональное меню и широкие возможности.

    Это позволяет инженерам-конструкторам организовать быструю и комфортную работу с самыми сложными и масштабными объектами.

    Комплекс КОМПАС-3D V18 сегодня является стандартом для множества предприятий нашей страны в самых разных областях.

    Для визуализации моделей разрабатываемых изделий в комплексе предусмотрены следующие блоки удобного автоматизированного двухмерного и трехмерного проектирования.

    Мощный функционал предоставляет широкие возможности в следующих областях моделирования: твердотельном, прямом и поверхностном.

    Функции программы

    Используя данную разработку, вы получаете возможность создавать сложные проекты, сопровождая их всей необходимой документацией.

    Также программа дает возможность создать полноценную трехмерную 3D-модель.

    В работе данного приложения задействовано собственное математическое ядро и собственные параметрические технологии, созданные разработчиками компании АСКОН.

    Благодаря им пользователь может рассчитать и создать полноценную электронную объёмную модель будущего изделия, наглядно представить его клиентам, проверить собираемость.

    Использование программы «V18. Библиотеки» предоставляет пользователям следующие возможности:

    • осуществлять необходимые в ходе работы расчеты и оптимизировать разрабатываемую модель без затратных натурных испытаний;
    • проводить коллективную работу по проектированию;
    • в самые короткие сроки находить и исправлять ошибки, вносить корректировки и сразу получать модифицированный объект;
    • быстро подготовить полный пакет документации.

    Создание библиотек фрагментов и моделей. КОМПАС-3D V10 на 100 %

    Создание библиотек фрагментов и моделей

    Для создания этого типа библиотек вам не потребуется никаких специальных навыков, кроме умения работать в КОМПАС-График или КОМПАС-3D. Библиотеки фрагментов или моделей формируются с помощью стандартных инструментов, предназначенных для работы с подключаемыми модулями, и могут содержать в себе как простые изображения, так и сложные параметрические эскизы и модели.

    Суть разработки таких библиотек состоит в том, чтобы дать возможность каждому проектировщику сформировать свой набор наиболее используемых типовых элементов, чтобы облегчить к ним доступ при разработке новых чертежей или моделей. Однажды построенное и сохраненное изображение можно будет многократно использовать в каждом новом чертеже или эскизе, что избавит вас от необходимости тратить время на частое рисование типовых элементов.

    Библиотека фрагментов (файл с расширением LFR) или библиотека моделей (файл L3D) могут включать в себя неограниченное количество подразделов, а каждый раздел может вмещать сколько угодно эскизов или деталей.

    Создать свою библиотеку фрагментов совсем несложно. Для этого в окне менеджера библиотек нужно воспользоваться командой контекстного меню Добавить описание ? библиотеки документов. В появившемся диалоговом окне открытия библиотеки следует выбрать тип файла: КОМПАС-Библиотеки фрагментов (*.lfr), если вы создаете хранилище для чертежей или эскизов, или КОМПАС-Библиотеки моделей (*.l3d), для наполнения будущей библиотеки 3D-моделями. Далее в поле Имя файла необходимо набрать название вашей библиотеки и нажать кнопку Открыть. Поскольку самого файла библиотеки фрагментов еще не существует, система выдаст запрос, создавать ли его, на который следует ответить утвердительно. В результате в окне менеджера библиотек должна появиться ваша библиотека, пока еще пустая. После ее запуска в ней можно помещать новые разделы, добавлять или формировать фрагменты и модели с помощью команд контекстного меню.

    Создадим небольшую библиотеку параметризированных фрагментов. Пусть она будет содержать всего один, но весьма полезный и часто используемый в чертежах элемент, – профиль шпоночного паза.

    Разумеется, сначала необходимо вычертить и параметризировать само изображение паза. Для этого создайте документ КОМПАС-Фрагмент, сохраните его куда-нибудь на жесткий диск. Включите в этом документе параметризацию ввода графических объектов (если вы помните, по умолчанию при вводе объектов в графических документах параметризация отключена). Чтобы включить автоматическую параметризацию при вводе, выполните команду Сервис ? Параметры, после чего на вкладке Текущий фрагмент появившегося диалогового окна в разделе Параметризация установите флажки для всех типов объектов и операций (рис. 6.1).

    Рис. 6.1. Включение автоматической параметризации для текущего фрагмента

    Далее, пользуясь вспомогательной геометрией, самостоятельно вычертите изображение шпоночного паза так, чтобы его геометрический центр совпадал с началом координат фрагмента (рис. 6.2). В начале координат установите графический объект точка (команда Точка) и зафиксируйте ее. Чтобы зафиксировать точку, нажмите кнопку Зафиксировать точку

    на панели инструментов Параметризация. В результате к началу координат можно будет привязывать размеры (чтобы после любых их изменений и перестроений изображения центр паза всегда совпадал с центром координат фрагмента).

    Рис. 6.2. Параметрическое изображение профиля шпоночного паза

    Примечание

    Если после параметризации у вас на чертеже не отображаются ограничения, наложенные на графические объекты (вертикальность, совпадение точек), выполните команду Отображать ограничения

    (кнопка находится на панели Параметризация).

    Теперь необходимо установить размеры паза и переменные, соответствующие каждому размеру.

    1. Перейдите на панель инструментов Размеры и с помощью команды Линейный размер постройте четыре размера: первые два обозначающие ширину и рабочую длину паза, остальные два – расстояние от начала координат до крайней точки по ширине и крайней точки по длине (до скругления). Очевидно, что последние два размера равны половине соответствующих им первых двух размеров. После этого вызовите команду Радиальный размер и установите размеры радиусов закругления краев шпонки.

    2. Вернитесь на панель инструментов Параметризация и нажмите кнопку Установить значение размера

    По очереди щелкайте на каждом созданном размере и в окне Установить значение размера (рис. 6.3) вводите имена переменных фрагмента: для ширины и длины паза задайте переменные b и l, для двух других линейных размеров – b_2 и l_2, переменные, отвечающие радиусам скругления, установите равными b_2. Кроме того, все размеры, кроме длины и ширины паза, должны отмечаться как информационные (то есть их нельзя будет поменять вручную – изменяются они только в результате перестроения паза при изменении одной или нескольких неинформационных переменных).

    Рис. 6.3. Установка значения размера и имени переменной

    3. Вызовите окно редактора формул (кнопка Переменные на панели инструментов Стандартная). На вкладке Переменные появившегося окна в столбцах напротив переменных, отвечающих рабочей длине и ширине паза, установите флажок Внешняя (рис. 6.4), а на вкладке Уравнения задайте соотношения между параметрическими переменными: b=b_2*2 и l=l_2*2.

    Рис. 6.4. Завершение выполнения параметрического чертежа шпоночного паза

    Примечание

    Вкладка (панель) Уравнения вызывается щелчком на одноименной кнопке панели инструментов редактора формул.

    Формирование параметрического фрагмента закончено. Теперь можно приступить к созданию библиотеки.

    1. Выполните команду Добавить описание ? библиотеки документов, в появившемся окне введите имя библиотеки – Шпоночный паз. После утвердительного ответа на запрос о создании библиотеки (рис. 6.5) вам будет предложено задать имя библиотеки, которое будет отображаться в менеджере библиотек. Введите, например, Профиль шпоночного паза и нажмите OK для подтверждения создания библиотеки.

    Рис. 6.5. Запрос подтверждения создания библиотеки фрагментов

    2. В менеджере библиотек появится новая, пока еще пустая библиотека. Чтобы добавить в нее фрагмент, выполните команду контекстного меню Добавить фрагмент в библиотеку (рис. 6.6). В появившемся окне открытия файла следует выбрать сохраненный фрагмент с параметрическим изображением шпоночного паза.

    Рис. 6.6. Добавление фрагмента в библиотеку

    Примечание

    Вы можете создать фрагмент прямо в библиотеке. Для этого служит команда контекстного меню Новый фрагмент.

    После добавления фрагмента библиотека будет выглядеть следующим образом (рис. 6.7).

    Рис. 6.7. Фрагмент добавлен в библиотеку

    Теперь вы можете вставлять изображения профиле шпоночного паза из новой библиотеки в любой графический документ системы КОМПАС или в эскиз трехмерной операции. Для этого достаточно дважды щелкнуть на элементе в окне менеджера библиотек. При вставке элемента на вкладке Переменные панели свойств (рис. 6.8) вы можете изменять параметры фрагмента (те, которые были объявлены внешними в исходном документе).

    Рис. 6.8. Изменение значения внешних переменных фрагмента из библиотеки

    Файлы параметризированного фрагмента (Шпоночный паз.frw) и самой библиотеки фрагментов (Шпоночный паз.lfr) находятся на прилагаемом к книге компакт-диске в папке ExamplesГлава 6.

    Аналогично создаются библиотеки моделей. Рассмотрим небольшой пример.

    Создавать параметрический трехмерный элемент нет необходимости, вы можете воспользоваться готовым, который был разработан в примерах к третьей главе (файл Параметризация.m3d в папке ExamplesГлава 3). Как вы помните, в этом примере была выполнена параметрическая модель куба со скругленными ребрами, перестраивающаяся при изменении длины ребра. Однако перед дальнейшим использованием этой модели в библиотеке необходимо ее немного доработать.

    Откройте файл модели в КОМПАС-3D и вызовите редактор формул. Как вы видите, в данном элементе несколько характерных переменных, но только одна независимая. Переменную h необходимо объявить внешней, чтобы пользователи библиотеки моделей могли изменять ее значение при вставке.

    Для этого измените формулы в редакторе формул для файла Параметризация.m3d так, как это показано на рис. 6.9 (необходимо, чтобы значением внешней переменной в строке уравнений было число, а не ссылка на другую переменную). После этого выделите переменную h в списке переменных и выполните команду Внешняя контекстного меню. При этом ячейка в столбце Имя напротив переменной должна стать синей.

    Рис. 6.9. Объявление переменной модели внешней

    Далее порядок действий такой же, как и при формировании библиотеки фрагментов. Выполняем команду контекстного меню Добавить описание ? библиотеки документов, только в списке Тип файла выбираем КОМПАС-Библиотеки моделей (*.l3d) и создаем библиотеку. Имя можете присвоить произвольное, например Куб.l3d.

    В библиотеку моделей вы можете добавлять как сборки, так и модели. Предусмотрена возможность создавать сборку или модель непосредственно в библиотеке. Элемент в состав библиотеки добавляется так же, как и для библиотек фрагментов, – с помощью контекстного меню. После добавления модели куба в библиотеку она будет выглядеть следующим образом (рис. 6.10).

    Рис. 6.10. Простая пользовательская библиотека моделей

    Вставка объектов из библиотеки моделей допускается только в документ КОМПАС-Сборка. При вставке элемент отрисовывается в виде трехмерного фантома (прозрачного изображения с серыми контурными линиями), который можно зафиксировать в любой точке сборки. Во время вставки, еще до фиксации компонента, вы можете изменить значение его переменных (у нашего куба всего лишь одна).

    Список переменных с их текущими значениями размещается на вкладке Параметры панели свойств (рис. 6.11).

    Рис. 6.11. Настройки вставки параметрического элемента из библиотеки моделей

    Изменить значения переменных можно также и после вставки элемента в сборку. Для этого следует воспользоваться командой Редактировать контекстного меню, которое появляется при щелчке правой кнопкой мыши на узле данного элемента в дереве построений.

    Файл библиотеки моделей Куб.l3d, а также измененный файл параметрического куба Параметризация.m3d находятся на прилагаемом к книге компакт-диске в папке ExamplesГлава 6.

    Главное преимущество библиотек фрагментов и моделей – простота создания и применения. Несомненно, эти приложения – наиболее используемые на практике пользовательские модули. Наверняка те, кто постоянно работает с системой КОМПАС, имеют целые комплекты таких библиотек-хранилищ, накопленные за годы проектирования.

    Еще одним плюсом библиотек фрагментов является то, что при появлении новых версий КОМПАС вам не нужно будет подгонять или изменять структуру библиотек под новую версию программы. Достаточно будет просто загрузить старый файл библиотеки в менеджере библиотек, и, можете не сомневаться, все будет работать.

    Недостатком такого типа приложений следует считать ограниченность их функциональных возможностей. Собственно автоматизация достигается только за счет параметризации чертежей или моделей, которыми вы наполняете приложение, а сама библиотека лишь ускоряет процесс поиска и вставки нужного графического элемента в документ и обеспечивает лучшие условия для хранения типовых конструкторских элементов (не нужно искать их по всему жесткому диску, так как они хранятся упорядочено в одном файле-библиотеке).

    Более широкими возможностями, по сравнению с библиотеками фрагментов, обладают библиотеки шаблонов КОМПАС-3D.

    Данный текст является ознакомительным фрагментом.

    Продолжение на ЛитРес

    Чертежи конструкций. Каталоги библиотек металлоконструкций КОМПАС

    В разделе библиотек металлоконструкций помимо «Библиотеки проектирования металлоконструкций: КМ», библиотеки «Металлоконструкции 3D» и библиотеки «Проектирование металлических опор» имеются три каталога баз типовых элементов: «Сортамент металлопроката», «Типовые металлоконструкции» и «Узлы металлоконструкций». Каждый каталог содержит список стандартизованных типов металлоизделий и конструкций, отображаемый в диалоге, который вызывается командой «Настройка каталога баз». Окно диалога сортамент металлопроката показано на рисунке 1.

    Рис. 1 Диалог настройки каталога сортамента металлопроката.

    Система КОМПАС не ограничивает пользователя перечнем предопределенных разделов. Список баз можно дополнять, нажав на кнопку «Добавить» и выбрав заранее подготовленную библиотеку фрагментов, сохраненную в файле с расширением lfr. И, хотя наименования разделов в диалоге не редактируются, каждый раздел может быть дополнен набором фрагментов. Для этого необходимо развернуть требуемый раздел списка и выбрать любой из входящих элементов. Кнопки диалога «Удалить» и «Изменить путь» становятся активными, как показано на рисунке 2. Путь к библиотеке фрагментов базы отображается внизу окна.


    Рис. 2 Диалог настройки каталога типовых металлоконструкций.

    При двух и более входящих в раздел элементах активируются кнопки изменения порядка списка баз «Вверх» и/или «Вниз» (рисунок 3).


    Рис. 3 Диалог настройки каталога узлов металлоконструкций.

    Система проектирования КОМПАС примечательна гибкостью предоставляемых возможностей настройки. В данном случае КОМПАС оставляет за пользователем право редактирования в каталогах наименований разделов, перечня, порядка их расположения средствами Windows. Для этого в папке системного тома, по умолчанию C:\Documents and Settings\<имя_пользователя>\Application Data\ASCON\KOMPAS-3D\11.0\aec, требуется изменить содержимое соответствующего ini-файла.


    Собственно выбор размещаемого на поле чертежа конструкции фрагмента производится в универсальном для всех типов элементов диалоге КОМПАС-Объект, в котором может быть подключено от одной до 100 баз. Выбираемый объект показывается в окне отображения фрагмента в одной из имеющихся проекций, спереди, слева, сверху, справа или сзади, одним из трех способов отрисовки, в зависимости от нажатой кнопки «Масштабированный вид», «Упрощенный вид» или «Обозначение по ГОСТ». На фрагменте отображаются специальные точки вставки. Определено несколько наиболее вероятных точек вставки, которые можно выбирать непосредственно в окне отображения фрагмента. Пример диалога КОМПАС-Объект выбора фрагмента в проекции «Вид сверху», «Масштабированный вид» из базы легких профилей приведен на рисунке 4.


    Рис. 4 Диалог выбора легкого профиля.
    Свойства выбираемого объекта, такие как ссылка на документ, марка и расход материала, управление отображением, указание размеров и так далее, оформляются в одноименном с библиотекой фрагментов управляющем файле атрибутов с расширением edb. Свойства отображаются при нажатии кнопки «Дополнительно» (расположена в левом нижнем углу рисунка 4). Диалог с активированной индикацией свойств показан на рисунке 5.

    Рис. 5 Диалог выбора подкрановой балки с окном свойств.

    В зависимости от организации базы объекта могут быть активированы поля ввода Длина, Ширина и Высота, которые, в свою очередь, могут изменяться пропорционально при нажатии кнопки со значком якоря. Деактивированные поля ввода габаритных размеров означают их привязку к другим параметрам, выбираемым в окне свойств или невозможности изменения отрисовки фрагмента на поле чертежа конструкции. Окно диалога с активированными полями габаритов приведено на рисунке 6.

    Рис. 6 Диалог выбора узла колонны с активированными полями габаритов.

    «Компас для библиотек»: как библиотеки Пенсильвании включают оценку в свою миссию

    Эта красочная диаграмма ткацкого станка показывает доступ к статьям в электронных журналах филиалов Пенсильвании. Созданный Карин Гилье, он задуман как интерактивная веб-страница для дальнейшего изучения того, как посетители используют электронные ресурсы.

    Что значит быть успешной академической библиотекой в ​​2021 году? Это вопрос, который вдохновляет членов группы по оценке воздействия и оценке библиотек больше, чем какой-либо другой.«Мы помогаем библиотекам отвечать на очень простые вопросы очень сложными ответами», — объясняет Энди Сарно, специалист по стратегическому планированию. «Все эти, казалось бы, очень простые вопросы требуют большого количества необработанных данных, большого анализа и большого [сотрудничества] с людьми из библиотеки».

    Под руководством Джо Зукка, младшего библиотекаря университета по оценке воздействия и организационному анализу, члены группы по оценке воздействия и оценки обладают навыками, которые делают их уникальными для этого расследования.Их разнообразный опыт дает им уникальное представление о потребностях как сотрудников библиотеки, так и пользователей библиотеки. Сарно имеет опыт работы в сфере бизнеса и общественного здравоохранения, и последние десять лет он провел сбор и сопоставление данных о библиотеках, чтобы поделиться ими с важными аккредитующими и профессиональными организациями. Его коллега-эксперт по анализу данных действительно привык работать с очень сложными данными; Карин Гилье, научный сотрудник Библиотеки Боллинджера в области науки о данных, занимается физикой элементарных частиц. «Я новичок в библиотеках, но я не новичок в и библиотеке , потому что я люблю библиотеки», — смеется она.Исследователь / дизайнер пользовательского опыта Кэтрин Анберг и менеджер цифровых проектов Анна Левин имеют опыт работы в библиотеках и делятся своими знаниями о потребностях библиотечных исследователей и студентов-пользователей, чтобы ответить на насущные вопросы, выявленные данными, которые собирает команда.

    Клэр Джонсон — новый член команды, и ее роль в качестве руководителя библиотечного исследования уникальна для академических библиотек. Она пришла в библиотеки Пенсильвании из школы Уортон и работала с рядом университетов над разработкой новых способов сбора, анализа и представления институциональных данных.Она говорит, что ее работа заключается в «синтезе тенденций, происходящих за пределами библиотек, и разработке инструментов, структур и программ, которые помогут нам справиться с этими тенденциями». Это означает как сбор данных о том, как сегодня работают академические библиотеки и их посетители, так и обучение сотрудников библиотек Пенсильвании тому, как собирать и обмениваться данными о своей собственной работе. Менее чем через шесть месяцев после вступления в должность она уже начала применять свой опыт на практике, предлагая семинары для сотрудников библиотек о том, как разработать опросы, которые могут помочь всем нам осмысленно ответить на эти, казалось бы, простые вопросы о том, что мы делаем.

    Между тем роль Анберга как исследователя пользовательского опыта состоит в том, чтобы выяснить, что больше всего нужно тем, кто пользуется ресурсами библиотек, и отстаивать эти потребности. Для этого необходимо поговорить с людьми в библиотеках и в университете, чтобы узнать, что происходит, когда клиент взаимодействует с библиотеками, и что они ожидают, всегда уделяя пристальное внимание повседневному опыту пользователей. «Я считаю себя лораксом для деревьев», — говорит Анберг. Независимо от того, работает ли она над запуском системы бронирования мест, разработанной библиотеками ранее в этом году, или выясняет, как лучше всего объяснять услуги посетителям лично, когда мы начинаем возвращаться в кампус, ее работа состоит в том, чтобы постоянно проверять, какие системы, конструкции, и спецификации лучше всего подходят для пользователей библиотеки, которым больше всего нужны наши ресурсы.

    Джонсон, Анберг, Сарно, Левин и Гилье выполняют разные виды оценочной работы. Но, как отмечает команда, термин оценка иногда может получить плохую репутацию. У этого слова может быть корпоративный или безэмоциональный оттенок, который напоминает об эффективности работы или заставляет людей воображать удаленных администраторов, принимающих крупномасштабные решения на основе бесчувственных данных. Но работа группы «Воздействие и оценка» выходит далеко за рамки поверхностного анализа; они хотят увидеть библиотеки Пенсильвании со всех сторон, чтобы она оставалась лучшей версией самой себя.«Мы действительно уделяем время тому, чтобы лучше понять, кто наши пользователи и как они хотят с нами взаимодействовать», — говорит Левин. Зукка добавляет: «[Оценка] — это компас для библиотеки … В конце концов, решения принимаются лидерами на основе их инстинктов, своего опыта и их обоснованных суждений. Наша миссия — помочь обосновать их суждения ».

    Такой подход к оценке приобрел особую значимость по мере того, как библиотеки (и университет) переходят от по большей части удаленного опыта, возникшего в разгар пандемии COVID-19, к личному обучению и взаимодействию.Именно здесь опыт сбора и анализа данных, который Гилье и Сарно привносят в команду, стал особенно ценным. Весной 2020 года, когда мы все столкнулись с множеством неизвестных неизвестных, команда Impact and Assessment внутренне поняла, что для того, чтобы узнать, как лучше всего обслуживать клиентов в неопределенное и напряженное время, им необходимо начать сбор данных. Гилье и Сарно установили приборную панель для отслеживания дистанционно ориентированных сервисов, таких как использование веб-сайтов, сеансы на платформе онлайн-обучения библиотек и загрузки цифровых материалов.Когда библиотеки открывались повторно или запускались новые службы, команда добавляла их на панель управления.

    Теперь команде интересно посмотреть, как меняются потребности и поведение людей по мере того, как мы возвращаемся к «нормальному» состоянию. Все ли мы привыкли к изобилию цифровых ресурсов, на которые мы стали полагаться во время пандемии? Или мы все захотим оставить свои экраны позади? На такие вопросы панель управления может помочь команде найти ответы в будущем.

    Мир стоит на перепутье, и многие из нас задаются вопросом, что нас ждет впереди.Какое влияние COVID продолжит оказывать на нашу жизнь? Каково это на самом деле — проводить уроки или проводить исследования лично? Как наши личные, профессиональные и институциональные приоритеты изменились или остались прежними после последних 17 месяцев, которые сокрушили мир? Для библиотек Пенсильвании оценка может помочь нам увидеть путь вперед. «Вы не можете стать лучше в чем-то, пока делаете это», — говорит Джонсон. «Оценка — это возможность остановиться и поразмыслить над тем, что делается, и умышленно определить, что мы собираемся делать в будущем.”

    Возможно, у нас еще нет ответов на все эти важные вопросы о настоящем и будущем библиотек, но, интегрировав вдумчивую оценку потребностей наших пользователей во все, что мы делаем, мы можем помочь проложить путь и стать лучше.

    Техническое обслуживание артиллерийского оборудования: компас M2 — страница 17

    Эти элементы управления являются экспериментальными и еще не оптимизированы для удобства пользователей.

    Следующий текст был автоматически извлечен из изображения на этой странице с помощью программного обеспечения для оптического распознавания символов:



    ТМ 9-1596

    КОМПАС M2

    (2) Снимите узел уровня, сначала открутив винт
    с головкой наполнителя.Слегка согните кронштейн. Замените узел уровня в
    компас. Расположив компас на ровной поверхности, проверьте положение пузыря
    . При необходимости повторите регулировку.
    (3) Поместите край циркуля на ровную поверхность и отрегулируйте
    указатель угла места, как описано в пункте 1 (2) ниже. Повторно
    соберите снятые детали в порядке, обратном разборке.
    к. Чтобы проверить трубчатую регулировку уровня виалы. - (1) Откройте крышку
    параллельно лицевой стороне компаса.Поместите край циркуля
    -,
    RA PD 17135
    РИСУНОК 11.- Способ снятия стопорного кольца зеркала.
    на плоской горизонтальной контрольной поверхности так, чтобы индекс
    угла места был направлен в сторону этой контрольной поверхности.
    (2) С помощью рычага регулировки угла наклона центрируйте пузырек в трубчатом пузырьке уровня
    . Обратите внимание на указание индекса угла места на
    соответствующей шкалы. Если это показание превышает 10 мил, необходима регулировка
    .
    1.Чтобы отрегулировать трубчатый уровень виалы. - (1) Снимите удерживающее окно кольцо
    , окно и магнитную иглу, как объяснено в пунктах b (1) и (2) выше.
    Поместите край компаса на плоскую горизонтальную поверхность так, чтобы указатель угла наклона
    указывал на эту контрольную поверхность.
    (2) Установите индекс угла места так, чтобы он указывал на ноль по шкале угла места
    . Ослабьте установочный винт и сдвиньте узел уровня до отметки

    .

    Новые страницы

    Вот что дальше.

    Показать все страницы в этой книге.

    Искать внутри

    Эту книгу можно искать. Примечание. Результаты могут отличаться в зависимости от разборчивости текста в документе.

    Инструменты / Загрузки

    Получите копию этой страницы или просмотрите извлеченный текст.

    Распечатать / Поделиться страницей


    Печать
    Электронная почта
    Твиттер
    Facebook
    в Tumblr
    Reddit

    КОМПАС — Библиотека


    Лучшие практики управления


    10 вещей, которые должен знать руководитель исследования


    Вебинары NCURA:

    • Разработка и реализация программ обучения для вашего учебного заведения.Этот веб-семинар предоставляет отличные методы, инструменты и советы по планированию и структурированию тренировок.
    • Переход к редакциям единого руководства. Этот веб-семинар поможет исследователям и администраторам ориентироваться в последних изменениях, внесенных в Uniform Guidance.
    • Навигация по теме «Это зависит …» На этом веб-семинаре представлены стратегии, которые используют другие администраторы исследований, чтобы справиться с серыми зонами в данной области.

    Видео класса COMPASS 2020-2021

    Класс 1 Класс 2 Класс 3 Класс 4 Класс 5
    Класс 6 Класс 7 Класс 8 Класс 9 Класс 10, часть 1 и часть 2
    Класс 11 Класс 12 Класс 13 Класс 14 Класс 15
    Класс 16 Класс 17 Класс 18 Класс 19 Класс 20

    Архивные материалы

    • Регламенты и калькуляция
    • Подача предложений
      • Время и усилия
      • Прямые затраты
      • Косвенные затраты
      • Распределение затрат
    • Ф_А расчет доп.
    • Расчет ответов
    • Риски и средства контроля
    • ПОДАЧА ПРЕДЛОЖЕНИЯ И
      ПЕРЕГОВОР О НАГРАДЕ
    • Закупки и бизнес-услуги
    • Обзор награды за публикацию
    • Общение с преподавателями — Drs.Керпельман и Томас
    • Управление бюджетом присуждений
    • Сертификация усилий
    • Исследования по безопасности
    • RCR и COI, а также Обзор соответствия исследованиям
    • COMPASS Разработка предложений
    • Праздник или голод — презентация SRA

    ×

    Панель новой страницы

    Имя

    Закрывать

    % PDF-1.3 % 1 0 объект > поток конечный поток эндобдж 2 0 obj > / Родительский 3 0 R / Тип / Страница / Содержание 4 0 R / Ресурсы> / ProcSet [/ PDF / Text] / Font >>> / MediaBox [0 0 595.27563 841.88977] / BleedBox [0 0 595.27563 841.88977] / Повернуть 0 >> эндобдж 8 0 объект > / Parent 3 0 R / Type / Page / Contents 9 0 R / Resources> / ProcSet [/ PDF / Text] / Font >>> / MediaBox [0 0 595.27563 841.88977] / BleedBox [0 0 595.27563 841.88977] / Annots [ 12 0 R 13 0 R 14 0 R 15 0 R 16 0 R 17 0 R 18 0 R] / Повернуть 0 >> эндобдж 19 0 объект > / Parent 3 0 R / Type / Page / Contents 20 0 R / Resources> / ProcSet [/ PDF / Text / ImageC] / Font >>> / MediaBox [0 0 595.27563 841.88977] / BleedBox [0 0 595.27563 841.88977] / Повернуть 0 >> эндобдж 21 0 объект > поток

    Крепление компаса

    Киоск библиотеки Mount Compass

    Обновление 17 октября 2019 г.

    Мы все настроены и готовы к работе в Mount Compass Post Office! Было здорово поговорить со всеми в течение первой недели, и персоналу понравилось слышать, что вы сказали о перемещенной службе.Если вы хотите воспользоваться этой услугой и получить элементы библиотеки из Mount Compass, либо измените местоположение домашней библиотеки на «Mount Compass», либо позвоните нам по номеру 8555 7000. Вы можете присоединиться к библиотеке, перейдя по этой ссылке, а затем запустите запрос предметов. Здесь также можно оставить элементы библиотеки, взятые из любой точки SA как часть системы OneCard.

    Обновление 25 сентября 2019 г.

    Мы завершаем работу над библиотечным киоском Mount Compass, который будет запущен на следующей неделе.Этот автономный каталог представляет собой точку самообслуживания, которую вы можете использовать для размещения запросов на библиотечные элементы, которые будут доставлены в почтовое отделение в Mount Compass Central и готовы к получению каждую среду. Когда вы закончите с предметами из библиотеки, оставьте их в маленьких шкафчиках под стеллажом, и они будут собраны.

    Воспользуйтесь системой библиотеки OneCard и получите бесплатный доступ к более чем 3 миллионам элементов!

    Следите за нами на Facebook, чтобы получать больше обновлений: www.facebook.com/alexandrinalibraries


    12 сентября 2019

    С понедельника 30 сентября сообщество Mount Compass получит расширенный доступ к каталогу Alexandrina Libraries через новый библиотечный киоск, который вскоре будет открыт в лицензированном почтовом отделении в Mount Compass Central.

    Функционируя как пункт приема и передачи предметов из библиотеки, «киоск» позволит клиентам получить доступ к сети OneCard и размещать запросы на более чем 3,7 миллиона предметов через автономный планшет. Как только эти предметы будут перемещены по всему штату, покупатель будет уведомлен и сможет забрать предмет в специальном углу почтового отделения.

    Предполагается, что

    товаров будет доставляться один раз в неделю, первоначально в среду утром, а частота будет увеличиваться в зависимости от спроса.

    Приходите на встречу с персоналом библиотеки 30 сентября — 2 октября 2019 г. (пн-ср) с 11:00 до 13:00 возле лицензионного почтового отделения, чтобы задать вопросы, присоединиться к библиотеке или узнать больше об электронных книгах и новом приложении библиотеки.

    Новые предметы будут доступны для взаймы в рамках этих специальных вводных сессий, и это позволит новым клиентам начать пользоваться новой системой и максимально эффективно использовать бесплатную библиотечную сеть OneCard.

    Для получения дополнительной информации обратитесь к сотруднику библиотеки сегодня.Вы также можете задать вопросы через Facebook, напишите нам по адресу [email protected] или позвоните нам по телефону 8555 7000.

    Календарь событий — Календарь бесплатных библиотек Эноха Пратта

    Календарь событий — Календарь бесплатных библиотек Эноха Пратта Пропустить навигацию

    Объявление Все производственные мощности Pratt открыты на 50% с соблюдением правил безопасности в связи с COVID-19. Учить больше.

    Закрытие локации Филиал Клифтон закрыт из-за проблем с техническим обслуживанием.

    Вы скучали по аниме-клубу? Не беспокойтесь, мы вас поймали. Позвоните в филиал Forest Park по телефону 410-396-0942, чтобы забрать комплект Anime Club! В течение первых 2 недель каждые …
    Узнайте, как сделать друга из щетинного бота! Материалы для программы будут доступны в отделении Govans.Позвоните (410) 396-6098, чтобы записаться на прием, чтобы выбрать …
    Во время Doors Open Baltimore зайдите в любое место библиотеки Пратта, чтобы взять раскраски с достопримечательностями города Балтимора и поискать слова. Деятельность …
    Начните свое путешествие по фантастическим мирам и сражайтесь со свирепыми тварями с помощью магии D&D.Предварительный опыт работы на столе не требуется. Принадлежности для …
    Ищете что-нибудь новенькое, чтобы поиграть с друзьями или семьей на следующий вечер игры? Тогда приходите и получите бесплатную копию карточной игры «Невзорвавшаяся корова» — ваша …
    Специально для получения в Northwood Branch подростки и взрослые могут заполнить анкету и предоставить профессионалам сделать идеальное предложение! Но мы…
    «Если вы верите, то действуйте так». цитата из One Book Baltimore Selection, «Стать Беатрис» Тами Чарльз в этом году Приглашаем участников сообщества принять …
    Young Adult Services с гордостью представляет виртуальное пространство ТОЛЬКО ДЛЯ ПОДРОСТКОВ! Если вы подросток и хотите общаться с другими подростками, приходите в Pratt Teens…
    Эта программа была отложена, так как филиал в Клифтоне закрыт из-за проблем с техническим обслуживанием. Отпразднуйте осень, создав ловец солнца из папиросной бумаги в …
    Создайте покачивающегося друга с щетиной, используя насадку для зубной щетки, мотор, аккумулятор, глазки и приспособления для чистки труб. Все расходные материалы включены в бесплатный комплект! Для…
    Отметьте осень, сделав чучело из палочек! Этот набор Take & Make будет доступен в Roland Park Branch с 1 по 30 октября по …
    Зайдите в библиотеку Хэмпдена в октябре, чтобы забрать припасы, чтобы сделать простое светило. Используйте предоставленный шаблон или создайте свой собственный!
    Создайте свой собственный маленький поппер с помпонами для жуткого веселья! Этот набор для самостоятельного изготовления будет доступен в филиале на Пенсильвания-авеню с 5 по 23 октября…
    Создайте красивый фонарь в рамках Месяца латиноамериканского наследия. Все принадлежности включены. Этот набор «Take & Make» будет доступен в филиале Northwood по адресу …
    Получайте удовольствие от меняющихся цветов листьев, пока вы делаете фонарь, который будет освещать ночь. Этот набор Take & Make будет доступен в Central…
    Во время Doors Open Baltimore зайдите в любое место библиотеки Пратта, чтобы взять раскраски с достопримечательностями города Балтимора и поискать слова. Деятельность …
    Эта программа была отложена, так как филиал в Клифтоне закрыт из-за проблем с техническим обслуживанием. Отпразднуйте осень, создав ловец солнца из папиросной бумаги в формате…
    Создайте покачивающегося друга с щетиной, используя насадку для зубной щетки, мотор, аккумулятор, глазки и приспособления для чистки труб. Все расходные материалы включены в бесплатный комплект! Для …
    Отметьте осень, сделав чучело из палочек! Этот комплект take & make будет доступен в Roland Park Branch с 1 по 30 октября…
    Создайте свой собственный маленький поппер с помпонами для жуткого веселья! Этот набор будет доступен в отделении на Пенсильвания-авеню с 5 по 23 октября по …
    Создайте красивый фонарь в рамках Месяца латиноамериканского наследия. Все принадлежности включены. Этот набор для самостоятельного изготовления будет доступен в филиале Northwood по адресу…
    Получайте удовольствие от меняющихся цветов листьев, пока вы делаете фонарь, который будет освещать ночь. Этот комплект take & make будет доступен в Central …
    Сделайте праздничную и глупую куклу-монстра для разыгрывания. Предоставляются все принадлежности и инструкции. Этот набор Take & Make будет доступен в Central…
    Сделайте кормушку для птиц, привяжите ее снаружи и запишите наблюдения за местными птицами, которых вы видите! Этот набор «Take & Make» будет доступен в отделении «Бегущий по сельди» …
    Используйте куски пенопласта, чтобы создать ветроуказатель в виде чучела. Этот набор Take & Make будет доступен в отделении Roland Park с 1 по 30 октября в порядке очереди…
    Используйте куски пенопласта, чтобы создать ветроуказатель в виде чучела. Этот набор для снятия и изготовления будет доступен в отделении на Орлеан-стрит с 1-29 октября в первый раз …
    Отпразднуйте октябрь и превратите обычную банку в жуткую банку для свечи, используя папиросную бумагу, плотную бумагу и клей. Сделайте монстра, а тыкву — призраком…
    Специально для получения в Northwood Branch подростки и взрослые могут заполнить анкету и предоставить профессионалам сделать идеальное предложение! Но мы …
    Зайдите в библиотеку Хэмпдена в октябре, чтобы забрать припасы, чтобы сделать простое светило. Используйте предоставленный шаблон или создайте свой собственный!
    Во время Месяца черной гордости и Месяца истории ЛГБТ выражайте свою гордость одним из знаков гордости: Круговая гордость, Радуга любви или Знак «Добро пожаловать всем»….
    Книга наслаждений Росс Гей — выбор 2021 года для One Maryland One Book. One Maryland One Book — это программа гуманитарных наук штата Мэриленд. Что, если все …
    Используя предоставленные материалы, станьте вязать мягкую массивную шапку-бини для холодной погоды. Наборы доступны в отделении Forest Park в порядке очереди…
    Побалуйте себя или кого-нибудь еще приготовленным вами сахарным скрабом. Для получения дополнительной информации позвоните в филиал Cherry Hill по телефону (410) 396-1168.
    Присоединяйтесь к нам онлайн для обсуждения стихов Наоми Шихаб Най. Мы надеемся обсудить некоторые из следующих стихов: «Разные способы молиться» «Искусство …
    Эта программа отложена до открытия Клифтонского отделения.Тема: Мое сообщество моими глазами Взрослым и подросткам рекомендуется создавать свои собственные …
    Присоединяйтесь к нам, чтобы обсудить, что вы читаете (или слушаете для любителей аудиокниг). Приветствуется любое чтение, будь то книги, журналы, статьи, поваренные книги, …
    Мы будем читать и обсуждать миссис Уиггинс Мэри Монро. Дочь матери-проститутки и отца-алкоголика, Мэгги Франклин знала, что ее единственный выход — это…
    Неформальное представление классической музыки для всех возрастов, представленное студентами-музыкантами Консерватории Пибоди.
    Сетевые занятия Для регистрации требуется учетная запись электронной почты. В этой 6-недельной серии будут обсуждаться 5 тем: Азбука ПК, Строители навыков …
    Присоединяйтесь к нам вживую для интерактивного повествования с чтением вслух, песнями, движениями и играми.Un moment de bonne humeur à partager ensemble live, avec histoires, …
    Рассказы, движения, песни и стихи на английском и испанском языках. Будьте готовы переехать и весело провести время вместе. Для семей с детьми 2-5 лет. Все способности …
    Рассказы, движения, песни и наши самые веселые занятия. Будьте готовы двигаться, смеяться и учиться вместе.Для семей с детьми 2-5 лет. Все способности …
    Рассказы, движения, песни и наши самые веселые занятия. Будьте готовы двигаться, смеяться и учиться вместе. Для семей с детьми 2-5 лет. Все способности …
    Рассказы, движения, песни и наши самые веселые занятия. Будьте готовы двигаться, смеяться и учиться вместе.Для семей с детьми 2-5 лет. Все способности …
    Рассказы, движения, песни и наши самые веселые занятия. Будьте готовы двигаться, смеяться и учиться вместе. Для семей с детьми 2-5 лет. Все способности …
    Присоединяйтесь к нам в виртуальном повествовании с рассказами, песнями и весельем!
    Присоединяйтесь к Свободной библиотеке Еноха Пратта и Артесанам из Творческого Альянса, чтобы получить специальный выпуск истории! Мы прочитаем книгу о культуре…
    Приготовьтесь к немного жутким историям, песням и стишкам с приглашенным читателем Авророй Гореалис из Shocktail Hour!
    Рассказы, движения, песни и наши самые веселые занятия. Будьте готовы двигаться, смеяться и учиться вместе. Для семей с детьми 2-5 лет. Все способности …
    Послушайте несколько не очень страшных историй и узнайте, как можно использовать фонарик, чтобы рассказывать истории! Эта закрытая программа ограничена 10 участниками и…
    Отпразднуйте открытие дверей в Балтиморе с особым сюжетом в недавно отремонтированном филиале Хэмпдена! Наслаждайтесь книгами, стишками и песнями, связанными с городскими пейзажами, …
    Эта программа отложена. Пожалуйста, зайдите позже, чтобы узнать подробности. Генри Винклер будет в разговоре о своей жизни и работе.А 1973 …
    Регистрация не требуется, но приветствуется. Пожалуйста, зарегистрируйтесь для участия здесь. Мэтью Петтуэй присоединился к беседе с членами группы из …
    Автор бестселлера New York Times «Цель собаки» вернулся с еще одной очаровательной частью из серии «Сказки о щенках», перед которой невозможно устоять…
    Регистрация не требуется, но приветствуется. Пожалуйста, зарегистрируйтесь для участия здесь. Присоединяйтесь к нам для виртуального чтения Лори Джакиелы, победительницы конкурса Wicked Woman 2021 года …
    БЕСПЛАТНО. Пожалуйста, проверьте еще раз информацию о регистрации. Представлено в партнерстве с Музеем Реджинальда Ф. Льюиса. Марита Голден будет в разговоре…
    Регистрация не требуется, но приветствуется. Перейдите по ссылке Eventbrite. Джеймс Хан Мэттсон, Сара Лотман и Эмили Данфорт будут в …
    Программа отменена. Отмеченный наградами поэт Гилберт Арзола возглавит бесплатное чтение в 14:00 в субботу, 23 октября в Enoch Pratt Free …
    БЕСПЛАТНО.Пожалуйста, проверьте еще раз информацию о регистрации. Джен Михальски и Джеймс Магрудер будут обсуждать свои последние книги «Ты будешь в порядке» и …
    Это БЕСПЛАТНОЕ мероприятие будет проводиться лично и виртуально, для личного участия требуется регистрация. Регистрация откроется до 13 октября. Регистрация …
    Творческая команда Филиппа и Эрин Стед вернулась с новой, трогательной историей, «Амос МакГи пропускает автобус!», Продолжением отмеченного наградой Калдекотта романа A…
    БЕСПЛАТНО. Пожалуйста, проверьте еще раз информацию о регистрации. Тай Маккормик будет в разговоре о своей работе и новой книге Beyond the Sand and Sea: One …
    Присоединяйтесь к нам для еще одного выпуска «Молодых писателей» в прямом эфире, так как мы разговариваем с Анджелин Булли! Анджелина Булли, член …

    Войдите, чтобы взаимодействовать с событиями, персонализировать свой календарь и получать рекомендации.

    пунктов бесплатного тестирования ПЦР на COVID открыты для учащихся и сотрудников школ округа Леон

    ТАЛЛАХАССИ, Флорида (WCTV) — Школы округа Леон объединяются с городом и округом, чтобы предложить бесплатные тесты ПЦР для студентов и сотрудников, находящихся на карантине, в надежде получить они вернутся в класс раньше.

    Во вторник в библиотеках и общественных центрах Таллахасси и округа Леон открылись девять пунктов тестирования.

    Еще один полигон только для сотрудников LCS откроется в Lively Tech в среду.

    «Теперь из-за варианта Delta и двузначного увеличения числа случаев испытательные центры перегружены», — сказал помощник суперинтенданта LCS Алан Кокс. «Мы хотим вернуть наших студентов как можно быстрее. Вот почему мы поручили компании Compass Health, округу и городу установить эти девять мест ».

    Представитель LCS Крис Петли сказал, что 113 студентов и сотрудников дали положительный результат на COVID за последние 14 дней. Кокс говорит, что сейчас около 500 студентов помещены в карантин из-за возможного заражения.

    Кокс говорит, что студенты, подвергшиеся воздействию, должны оставаться в карантине в течение семи дней, но новые места тестирования могут позволить им вернуться намного раньше. Он говорит, что помещенные в карантин учащиеся могут пройти тест ПЦР через четыре дня, а если результат окажется отрицательным, они могут вернуться в школу.

    Чандреа Мулланги был в очереди со своей дочерью на полигоне библиотеки Северо-Восточного филиала во вторник.

    «У нее нет никаких симптомов, но опять же, мы должны соблюдать правила. Она отчаянно хотела пойти завтра в школу, так что я должен это сделать.Я подумал, что лучше сдать анализы как можно быстрее, — сказал Мулланги.

    В листовке, рекламирующей «Бесплатное ПЦР-тестирование на COVID-19», говорится, что сайты открыты с понедельника по пятницу с 9:00 до 14:00. и говорит, что люди получат результаты по электронной почте в течение 24 часов.

    Леон Каунти имеет пять участков для проезда, запись не требуется:

    • Eastside Branch Library
    • Ft. Общественный парк Брейдена
    • Публичная библиотека озера Джексон
    • Северо-восточная библиотека филиала
    • Общественный центр Вудвилля

    В городе Таллахасси есть четыре участка, на которые необходимо записаться:

    • Общественный центр Джека Маклина
    • Общественный центр Лоуренса-Грегори
    • Сью Х.Общественный центр Макколлума
    • Общественный центр Уокера Форда

    В листовке говорится, что студенты и сотрудники должны принести удостоверение личности с фотографией и воздерживаться от еды и питья за час до теста.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
