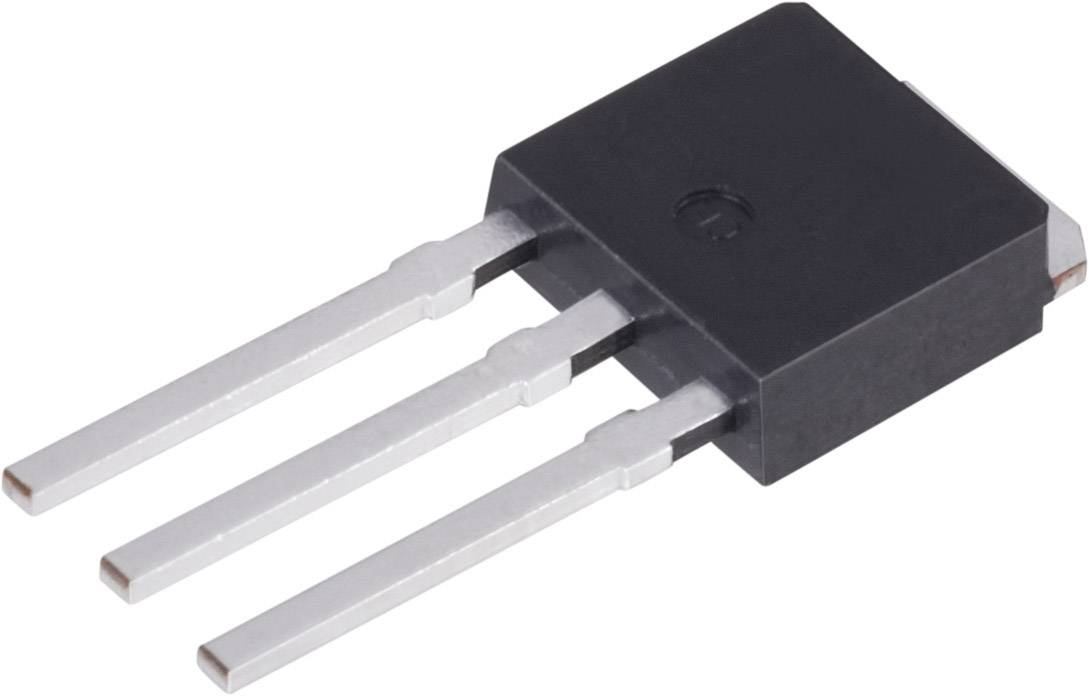

Что такое биполярный транзистор

Биполярный транзистор — это полупроводниковый прибор с тремя выводами, предназначенный для усиления, генерирования и преобразования электрических сигналов. Он состоит из трех областей полупроводника с различным типом проводимости.

Основные особенности биполярных транзисторов:

Имеют три вывода — эмиттер, база и коллектор
Работают за счет инжекции неосновных носителей заряда
Ток через прибор создается движением как электронов, так и дырок
Управляются током базы
Могут усиливать как ток, так и напряжение

Типы биполярных транзисторов

В зависимости от чередования областей с разным типом проводимости различают два основных типа биполярных транзисторов:

n-p-n транзисторы

p-n-p транзисторы

В n-p-n транзисторах эмиттер и коллектор имеют электронную проводимость, а база — дырочную. В p-n-p транзисторах наоборот — эмиттер и коллектор имеют дырочную проводимость, а база — электронную.

Устройство биполярного транзистора

Биполярный транзистор состоит из трех областей полупроводника с чередующимся типом проводимости:

Эмиттер — сильнолегированная область, служащая источником носителей заряда
База — тонкая слаболегированная область
Коллектор — умеренно легированная область, собирающая носители заряда из базы

Между этими областями образуются два p-n перехода:

Эмиттерный переход (между эмиттером и базой)
Коллекторный переход (между базой и коллектором)

Принцип работы биполярного транзистора

Принцип работы биполярного транзистора основан на управлении потоком носителей заряда через базу с помощью тока базы. Рассмотрим работу n-p-n транзистора:

На эмиттерный переход подается прямое напряжение, а на коллекторный — обратное.
Электроны инжектируются из эмиттера в базу через эмиттерный переход.
Большая часть электронов проходит через тонкую базу в коллектор под действием поля коллекторного перехода.
Небольшая часть электронов рекомбинирует в базе с дырками, образуя ток базы.
Изменение тока базы позволяет управлять потоком электронов из эмиттера в коллектор.

Таким образом, малым током базы можно управлять большим током коллектора, что обеспечивает усиление сигнала.

Основные характеристики биполярных транзисторов

К основным характеристикам и параметрам биполярных транзисторов относятся:

Коэффициент усиления по току (β) — отношение изменения тока коллектора к вызвавшему его изменению тока базы
Максимально допустимый ток коллектора

Максимально допустимое напряжение коллектор-эмиттер
Граничная частота усиления
Входное и выходное сопротивления
Емкости переходов
Температурные коэффициенты параметров

Применение биполярных транзисторов

Биполярные транзисторы широко применяются в различных электронных устройствах и цепях:

Усилители сигналов (аудио, радио, видео)
Генераторы сигналов
Ключевые и переключательные схемы
Стабилизаторы напряжения и тока
Импульсные источники питания
Логические элементы и цифровые схемы
Аналоговые интегральные схемы

Какие факторы влияют на характеристики биполярных транзисторов?

На характеристики и параметры биполярных транзисторов оказывают влияние следующие факторы:

Температура — с ростом температуры увеличиваются токи утечки и уменьшается коэффициент усиления
Частота сигнала — на высоких частотах усиление падает из-за емкостей переходов
Режим работы — параметры транзистора зависят от напряжений и токов в рабочей точке

Технология изготовления — влияет на предельные параметры и характеристики
Конструкция корпуса — определяет тепловые свойства и паразитные параметры

Как выбрать биполярный транзистор для конкретного применения?

При выборе биполярного транзистора для определенной схемы необходимо учитывать следующие критерии:

Тип проводимости (n-p-n или p-n-p) в зависимости от схемы включения
Максимально допустимые ток и напряжение коллектора
Требуемый коэффициент усиления по току
Граничная частота усиления для высокочастотных схем
Допустимая рассеиваемая мощность
Входное и выходное сопротивления
Температурный диапазон работы
Корпус и способ монтажа

Также важно изучить рекомендации производителя по применению конкретной модели транзистора.

Преимущества и недостатки биполярных транзисторов

Биполярные транзисторы имеют ряд достоинств и ограничений:

Преимущества:

Высокий коэффициент усиления по току
Способность работать на высоких частотах
Низкий уровень шумов
Хорошая линейность характеристик
Высокая надежность и долговечность

Недостатки:

Управление током, а не напряжением
Относительно низкое входное сопротивление
Сильная зависимость параметров от температуры
Наличие эффекта накопления заряда
Ограниченный динамический диапазон

Современные тенденции в развитии биполярных транзисторов

Несмотря на конкуренцию со стороны полевых транзисторов, биполярные транзисторы продолжают совершенствоваться. Основные направления развития:

Повышение быстродействия и граничной частоты
Улучшение шумовых характеристик
Увеличение допустимой мощности рассеяния
Расширение температурного диапазона работы

Разработка новых конструкций и технологий производства
Создание интегральных схем на биполярных транзисторах
Применение новых полупроводниковых материалов

Это позволяет биполярным транзисторам оставаться востребованными во многих областях электроники.
