Бистабильное реле что это такое: Бистабильное реле, схема подключения реле для управления освещением

Бистабильное реле, схема подключения реле для управления освещением

Автоматика управления электроприборами, разнообразной техникой и освещением создает дополнительный комфорт потребителю на любых объектах недвижимости. Многие из нас, кто интересуется электротехникой наверняка слышали о такой продукции, как маршевые или проходные выключатели.

С помощью этих простых коммутирующих устройств можно реализовать схему управления бытовыми приборами, в том числе и освещением, из нескольких разных мест, используя в качестве элементов управления кнопки вместо выключателей. Такой подход удобен для организации освещения в больших помещения, где существует необходимость включения/выключения осветительных приборов из различных точек месторасположения человека.

Но ознакомившись со схемой электропроводки с использованием проходных выключателей, даже у оптимистически настроенных потребителей опустятся руки. Она довольно сложна и имеет множество соединений на каждую распредкоробку.

Есть ли вариант попроще? Конечно, есть. Подключение импульсного реле для управления освещением или электроприборами из разных точек — это простое решение данной задачи. Такой тип реле позволяет управлять освещением по одному проводу.

В этой статье мы расскажем о том, что такое импульсное реле, как оно работает, а также рассмотрим схему подключения импульсного реле и можно ли изготовить его собственными руками.

Импульсное реле — что это такое

Ответ на этот вопрос заложен в самом название изделия. Импульсное реле, которое по-другому называется бистабильным, имеет одно существенное отличие от обычного электромагнитного варианта, которое подключает или отключает нагрузку при постоянном прохождение электрического тока через катушку индуктивности. При отсутствии на ней напряжения контакты устройства возвращаются в исходное состояние. Бистабильный переключатель управляется коротким импульсом, поступающим на электронный или электромеханический модуль включения/выключения изделия.

При этом контакты реле удерживаются в постоянном положении за счет специального магнитопровода.

Таким образом, импульсный бистабильный переключатель работает как триггер. Контакты такого реле постоянно находятся в одном стабильном положении. При подаче короткого импульса напряжения в цепь управления они меняют свое состояние, а для возвращения их на исходные позиции необходимо подать еще один импульс. Управляющие сигналы подаются на бистабильное импульсное реле с помощью простой кнопки, но если к этому изделию подключить таймер, то включать и выключать нагрузку можно в автоматическом режиме, по заранее запрограммированному алгоритму. Коротко мы рассказали что такое бистабильный переключатель и как в принципе работает импульсное реле. Далее будут освещены следующие темы: виды импульсных контакторов, их назначение и схемы подключения.

Типы импульсных реле — их достоинства и недостатки

На современном рынке электротехнической продукции присутствуют разнообразные модификации бистабильных коммутирующих устройств, отличающихся друг от друга как принципом работы, так и другими конструктивными особенностями. По своему назначению все импульсные реле объединены в одну группу бистабильных коммутаторов нагрузки, а вот по принципу функционирования делятся на следующие два основных вида.

1. Электромеханические. Этот тип бистабильных контакторов мало чем отличается от электромагнитного реле: такая же пружинная система, контактная группа и катушка индуктивности. Только в состав импульсных изделий входит постоянный магнит, который и удерживает контакты в стабильном положении. Импульсное электромеханическое реле не критично к перепадам напряжения, электромагнитным помехам, а также стоит недорого. Главными недостатками этих устройств являются низкая функциональность (может выполнять только одну функцию включения/выключения нагрузки) и отсутствие визуальной индикации положения контактной группы. Но за счет низкой цены и надежности электромеханические бистабильные реле получили широкое распространение в различных областях электротехники.
2. Электронные. Такой тип импульсных контакторов значительно отличается от электромеханических как по принципу действия, так и по внутреннему содержанию. Изделие построено на электронных комплектующих. Управляет устройством микроконтроллер, а на выходе расположена контактная группа. Электронные бистабильные реле обладают широкими функциональными возможностями при управлении освещением и другими электроприборами. Они безопасны и на их основе можно создавать эффективные системы управления электроцепями. К главным недостаткам этих изделий можно отнести высокую стоимость, низкую помехоустойчивость и чувствительность к скачкам напряжения.

Внимание! На рынке можно встретить бистабильные контакторы, полностью выполненные на электронных комплектующих. В этих устройствах роль контактной группы выполняют полупроводниковые ключи: тиристоры и симисторы. Правда, называть такой электронный блок импульсным реле будет не совсем корректно, хоть они и имеют одинаковое предназначение – включение и выключение нагрузки.

Оба вида импульсных реле получили широкое распространение в различных промышленных сферах. В бытовых условиях эти устройства в основном используются для создания систем освещения с расширенными функциональными возможностями. Ниже мы рассмотрим стандартные схемы их подключения для управления осветительными приборами.

Схема подключения бистабильного реле для управления освещением

Электромеханические импульсные контакторы делятся на биполярные и поляризованные. Биполярные управляются импульсами одной полярности, а для переключения поляризованного реле в другое состояние потребуется импульс противоположной полярности. Ниже приведена схема подключения импульсного биполярного реле к системе освещения.

Современный рынок электротехнической продукции предлагает потребителю разнообразные модели подобных устройств от ведущих мировых производителей. Конструкция таких изделий отличается большим разнообразием, но для управления освещением чаще всего используются модульные бистабильные реле, которые устанавливаются на DIN-рейки в распределительных щитах. У потребителей часто возникает вопрос: можно ли подключить импульсное реле своими руками! Конечно, можно! Это позволит сэкономить на монтажных работах.

Ниже мы рассмотрим этот вопрос подробнее.

Подключение бистабильного реле собственными руками

Монтаж импульсного переключателя можно выполнить как в электрощите, так и в отдельной установочной коробке. Мы рассмотрим частный случай: подключение модульного бистабильного реле в распределительном щите. Но следует сказать, что для этого необходимо иметь отдельную линию в электропроводке для подачи напряжения на приборы освещения. Стандартная монтажная схема управления освещением на базе бистабильного переключателя состоит из самого устройства, выключателей кнопочного типа, кабелей электропроводки и автомата включения/выключения. При наличии необходимой линии с выключателями все монтажные работы выполняются в распределительном щите.

На выше представленной схеме система управления освещением выполнена на базе электромеханического импульсного переключателя РИО-1, одного из самых популярных в настоящее время. Это устройство модульного типа и монтируется на DIN-рейку в распределительном щите.

Нулевой провод подключается к реле и осветительным приборам. Фазный провод с автомата заводится на соответствующий контакт переключателя, а также на кнопочные выключатели без фиксации, которых может быть неограниченное количество. При нажатии на один из них свет либо включается, либо выключается. Все достаточно просто и такой монтаж сможет выполнить человек, обладающий элементарными познаниями в электротехнике.

Заключение

В настоящее время импульсные реле набирают популярность с каждым днем. Они позволяют создавать комфортные системы освещения, которые управляются из разных точек помещения. К тому же дополнительное оснащение бистабильных переключателей таймерами времени и датчиками движения позволяет значительно экономить электроэнергию, что при постоянном повышении тарифов на электричество очень важная характеристика. Если вы правильно установите и настроите такое устройство, то получите комфортную и энергосберегающую систему освещения!

Видео по теме

принцип действия, подключение и обозначение на схеме

Реле импульсное также называемое бистабильным, необходимо для осуществления контроля электроцепей, например освещения или других потребителей электроэнергии. Импульсные реле, способны организовать управление источниками света, физически находясь в другом месте. В этом аспекте они аналогичны работе проходных выключателей. Однако такой типы реле имеет более широкий набор функций. Они нашли свое применения при построении систем осуществляющие автоматическое управление чем-либо, например в умном доме.

В статье изложены все технические особенности этого вида реле, сфера их применения. Рассмотрены методы подключения и другие вопросы, касающиеся работы и функций устройства. В заключении читатель найдет дополнительные материалы для ознакомления и видеоролик по интересующей теме.

Что такое импульсное реле

Существуют импульсные реле самых разных модификаций — с креплением на DIN-рейку, установкой в распред. коробку, встраиваемые в светильник, но принцип самой работы у всех одинаковый — при нажатии кнопки выключателя кратковременный импульс поступает на катушку реле. Контакты реле замыкаются, переходя в состояние ВКЛ. — нагрузка включается. Повторное нажатие кнопки выключателя, либо кнопки другого выключателя приводит к переключению силовых контактов в состояние ВЫКЛ. – нагрузка отключается. Итак каждый раз при нажатии кнопки любого из выключателей, контакты импульсного реле будут менять свое состояние на противоположное. Так как импульсное реле имеет два стабильных состояния — ВКЛ. или ВЫКЛ. его еще называют бистабильным.

Иногда может встречаться еще название блокировочное реле. Само устройство импульсных реле бывает двух разных типов – электронное, с релейными или полупроводниковыми выходами и управлением на базе микроконтроллера, либо электромеханическое, с катушкой управления и механическими контактами. Оба типа имеют свои достоинства и недостатки, но я бы все таки посоветовал электромеханические – они более надежны. Электронные довольно чувствительны к перенапряжениям в сети, реагируют на сетевые помехи, в результате чего могут происходить ложные срабатывания. Также импульсные реле различаются по рабочему напряжению катушки – 12 В, 24 В, 130 В, 220 В. При выборе реле стоит об этом помнить.

Схема импульсного реле

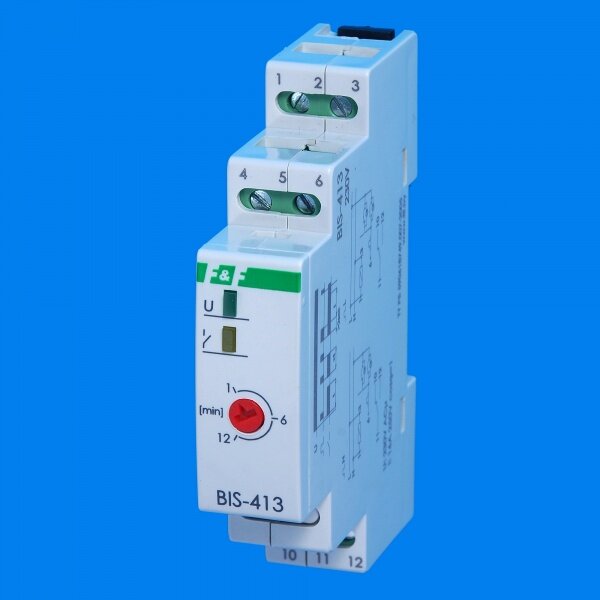

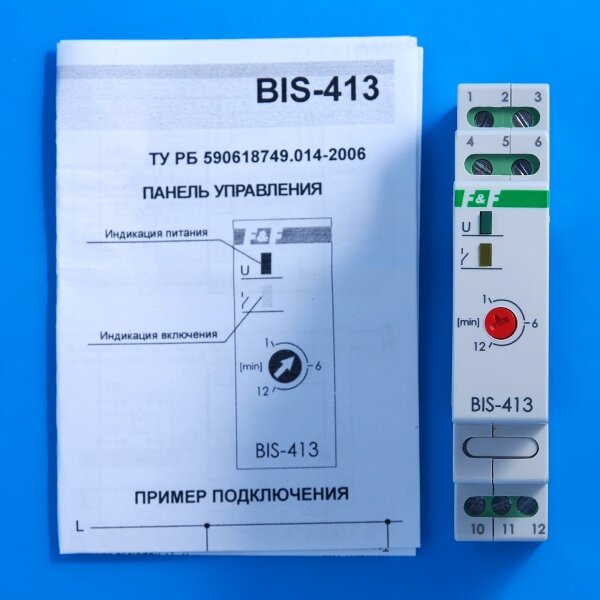

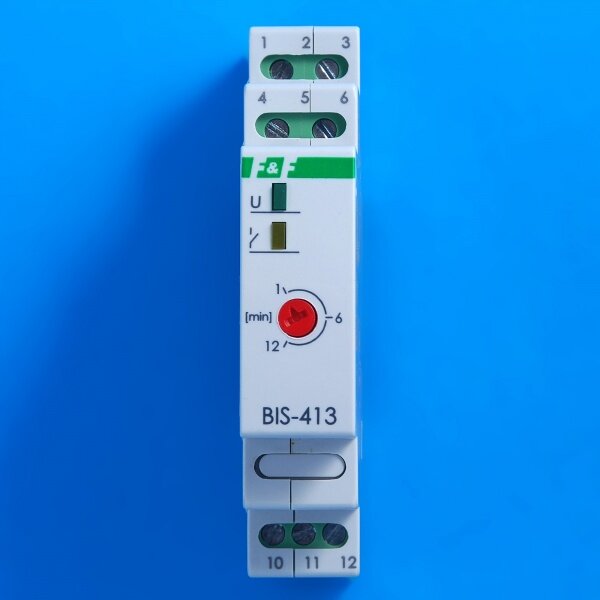

Кстати, про выбор. А он довольно богатый. Из тех, с которыми приходилось сталкиваться это ABB E250, E290, Schneider Acti 9 ITL, F&F Евроавтоматика BIS 411, Меандр РИО1. И все они зарекомендовали себя с хорошей стороны. Выводы, обозначенные как A1 и A2 — это контакты катушки реле. Контакты 1 и 2 — замыкающие (размыкающие) контакты. Они рассчитаны на ток 16 А при коммутации активной нагрузки. Перключатель I-O служит для приоритетного выбора (контакты реле в зависимости от положения переключателя будут изначально замкнуты или разомкнуты) и ручного управления. Перключатель auto — OFF служит для отключения дистанционного управления для проведения технических работ.

Фаза через автомат приходит на контакт 1 импульсного реле и на кнопочные выключатели, которые соединяются между собой параллельно. На схеме изображены два выключателя, но таким же образом можно подключить и три и пять выключателей. С выключателей фаза уходит на контакт катушки реле А1. С контакта 2 фазный проводник идет на нагрузку. На клемму А2 катушки приходит проводник с нулевой шины, с нее же ноль уходит на нагрузку. Все просто. Таким же образом можно подключить и несколько импульсных реле для разных групп освещения.

Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.

Здесь добавляются два выключателя ВКЛ. и ОТКЛ. которые подключаются на клеммы ON и OFF соответственно. Их можно поставить непосредственно при входе в дом. При нажатии кнопки ВКЛ. свет будет включаться во всем доме. Кнопка ОТКЛ. будет полностью выключать все освещение в доме. В данной схеме реле Acti 9 ITL, которое мы рассматривали ранее не подойдет, можно задействовать Acti9 ITLc от того же Schneider Electric. По моему мнению, применение импульсных реле значительно упрощает управление освещением в более менее сложных схемах. В случае управлением с двух мест небольшого коридора, повторюсь, вполне достаточно будет обычных проходных выключателей, так как покупка импульсных реле будет экономически нецелесообразна.

Импульсные реле на планке

Принцип действия устройства

Существует много производителей электротехнического оборудования, выпускающих импульсные реле:

• ABB;
• Schneider Electric;
• Legrand;
• IEK
• Finder и другие.

В независимости от изготовителя, в данных устройствах применяется один и тот же принцип управления катушкой, осуществляемый с помощью приходящего короткого импульса напряжения. Алгоритм работы такой: пришёл один импульс – устройство включилось, пришёл следующий – выключилось. Данный циклический принцип управления сохраняется во всех модификациях устройств. На само срабатывание необходимо, в зависимости от модели, в среднем около 50 мс.

Интересно почитать: фотореле в уличном освещении.

Поскольку импульсное реле имеет два стабильных состояния – включённое и выключенное, его ещё называют бистабильным. Другое название, встречаемое в каталогах – блокировочное, из-за того, что контакт блокируется в одном из двух положений внутренним механизмом, и данное состояние сохраняется после исчезновения напряжения в сети.

Выключатель для импульсного реле

Очевидно, что включённых параллельно клавиш может быть много, нажатием которых осуществляют одну и ту же функцию. Для управления импульсным реле используется выключатель, имеющий самостоятельно размыкающийся под воздействием пружины контакт – кнопка с нормально открытым (разомкнутым) не фиксирующимся контактом. Установив данные выключатели в разных местах большого помещения можно включить освещение нажатием клавиши на входе и выключить, закрывая выходную дверь. Если в это время кто-то ещё будет находиться внутри, то ему не надо будет пробираться в потёмках через весь зал – достаточно подойти к любому ближайшему выключателю, и возобновить освещение.

Импульсное реле в разрезе

Разновидности и характеристики импульсных реле

Импульсные реле могут иметь модульную конструкцию, для установки на DIN рейку в щитке, но, также выпускаются устройства различных размеров и форм, имеющие иной способ крепления.  Модульные устройства, выпускаемые различными производителями, также могут отличаться внешним видом. Например, импульсные реле фирмы ABB, Schneider Electric, имеют индикаторы работы и ручной рычажок управления механизмом.

Обозначение клемм подключения тоже может различаться. По ходу развития, изделия одной марки также изменяются. Например, реле ранее популярной серии E251 от компании ABB уже снятое с производства, выглядит так, а его аналог Е290, теперь имеет несколько иной вид. Различаются внутренней схемой также серии от одного изготовителя. Основными характеристиками импульсных реле являются:

• Количество и первоначальное состояние контактов;
• Номинальное управляющее напряжение;
• Ток срабатывания катушки;
• Номинальный ток силовой цепи;
• Длительность импульса управления;
• Количество подключаемых выключателей;

Последняя указанная характеристика зависит от наличия ламп подсветки в выключателях, суммарный ток которых может привести к срабатыванию катушки. Если импульсное реле электронное, то оно подвержено влиянию радиопомех и наводок от окружающих силовых цепей. Поскольку существует большое разнообразие бистабильных реле, то без привязки к конкретному производителю можно рассмотреть лишь обобщённую схему подключения.

Схема срабатывания реле

Общей особенностью данных реле является то, что они не имеют встроенной защиты от перегрузки и должны быть защищены с помощью автоматических выключателей.

Материал в тему: все о тепловом реле.

Поскольку для срабатывания катушки требуется незначительный ток, по сравнению коммутируемой нагрузкой, то цепи управления могут осуществляться при помощи кабелей с поперечным сечением жил 0,5 мм², но в этом случае для данной электропроводки должен быть установлен отдельный защитный автомат, для предотвращения возгорания проводов при их коротком замыкании.

Как правило, производители указывают время, в течение которого катушка может находиться под напряжением. Например, у ABB оно не ограничено, но у менее именитых брендов импульсные реле могут нагреваться, когда в цепи катушки будет электрический ток продолжительное время, поэтому, покупая импульсное реле, необходимо уточнять данный параметр, ведь возможны случаи, когда случайно передвинутая мебель окажется причиной постоянного нажатия кнопки выключателя.

Если заглянуть в каталог ABB, то можно увидеть что существуют импульсные реле (старая серия — E256, новый аналог E290-16-11/), имеющие по одному нормально открытому и закрытому контакту, фактически работающие в режиме переключателя. Такие устройства могут использоваться для управления осветительными системами на производстве, для переключения между основным и дежурным освещением. Благодаря такой функции производственное помещение никогда не окажется в темноте по вине персонала, забывшего включить дежурный свет – переключение осуществляется одним нажатием на клавишу выключателя.

Импульсное реле с цифровым управлением

Существует также возможность управлять освещением как локально (управляется одно импульсное реле при помощи нескольких параллельно подключенных кнопок), так и централизованно, (одновременно для нескольких одинаковых устройств) при помощи двух клавиш – включения и выключения. Например, схема подключения реле серии E257. Здесь нажатием центральных кнопок (ON, OFF) управляются все реле, плюс каждое имеет свое локальное управление. В обновлённой линейке ABB используется принцип комбинирования модулей для создания многоуровневых управляющих систем.

Материал в тему: Что такое кондесатор

Использование различного управляющего напряжения также расширяет функциональные возможности устройств управления освещением. Для примера, импульсное реле серии E251-24 (его обновлённый аналог E290-16-10/24)управляется постоянным напряжением 12В (или переменным 24В), что делает безопасной работу выключателей, находящихся во влажных средах, где есть риск поражения электрическим током.

Такое устройство с успехом может использоваться для управления освещением в бане или сауне, где применение устройств, работающих с сетевым напряжением, не допускается. К тому же низковольтный управляющий сигнал может генерироваться различными компьютеризированными устройствами, что позволяет автоматизировать процессы управления освещением.

Заключение

Управляющее напряжение в импульсных реле от ABB указывается через дефис в старых изделиях (E251-230) и послеслеша в новом стандарте (E290-16-10/230). Данная статья не является рекламой продукции ABB, просто устройства данной фирмы, являющейся одной из лучших на рынке в данном сегменте, взяты в качестве примера, чтобы показать некоторые существующие возможности, которые появляются при использовании различных модификаций импульсных реле.

Как уже говорилось выше, рабочий принцип данных устройств одинаковый у всех производителей, а чтобы правильно подключить и использовать конкретное изделие, нужно изучать его внутреннюю схему, функционал и технические характеристики. Комбинируя различные устройства, подключая их последовательно, используя контакторы и дополнительные аксессуары, можно обеспечить многоуровневое управление не только освещением, но и другими производственными процессами.

В данной статье представлены основные вопросы работы импульсного реле и принцип его работы. Более подробно об этом устройстве можно узнать, прочитав статью работа импульсного реле. В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.elektrik-sam.info

www.electric-blogger.ru

www.infoelectrik.ru

Предыдущая

РадиодеталиОбозначение дросселей на схеме

Следующая

РадиодеталиЧто такое тепловое реле

Импульсное реле для управления освещением — схема бистабильного реле

Как управлять лампой из нескольких местах, да ещё и используя обычные кнопки вместо клавишных переключателей? Для того, чтобы это работало, нужно иметь импульсное (бистабильное) реле. В некоторых источниках его называют импульсным, в некоторых бистабильным, так что оба названия подходящие — выбирайте какое нравится.

С помощью схемы состоящей из бистабильного реле плюс любого количества кнопок (типа как от звонка) можно управлять освещением из любого количества мест. Такое дело нужно в длинных коридорах, помещениях где есть возможность входа в комнату с двух сторон, в спальнях где основной свет можно зажечь как у двери, так и у кровати.

Структурная схема бистабильного реле

Принцип работы импульсного реле показан на анимированом рисунке (присмотритесь к нему внимательно):

1. Фазовый потенциал ( L ) идёт как на кнопу, так и на реле.
2. Когда используем кнопку ( S1 ), чтобы подать потенциал на реле, оно замыкает внутренний контакт реле и подает питание для лампы, даже если кнопка ( S1 ) будет отпущена.
3. Последующая подача на реле потенциала с помощью кнопки отключит лампу до тех пор, пока кнопка не будет нажата снова.
4. И лампа, и реле должны быть подключены к нейтральному ( N ) проводу, чтобы все функционировало так, как должно.

Схема простого подключения

В простейшей схеме есть одна кнопка и бистабильное реле, расположенное с этой кнопкой. Такая система имеет смысл только тогда, когда реле может управляться из другого источника, например, с помощью пульта дистанционного управления или центральной системы управления (элемент умный дом).

1. Сетевое питание 220V подключено к клемме ( L ) кнопки ( S1 ).
2. Электрический потенциал от клеммы ( L ) передается непосредственно на клемму реле ( 1 ) ( PB ). Потенциал от этого провода будет передаваться на лампу при работе реле.
3. Соединяем нейтральные ( N ) и защитные ( PE ) провода за пределами кнопки ( P1 ). Защитный провод ( PE ) подключается к клемме PE в лампе, а нейтральный провод — к клемме N лампы и к клемме ( A2 ) реле.
4. Когда кнопка используется для индикации потенциала на клемме ( A1 ) реле, то реле соединяет клеммы ( 1 ) и ( 2 ) вместе с контактом, и лампа включается. После отпускания кнопки контакт останется замкнут, поэтому лампа останется включенной.
5. Изменение произойдет когда кнопка снова будет нажата и реле отключит контакт разорвав соединение между клеммами ( 1 ) и ( 2 ).

Управление реле из двух мест

Электрический потенциал от фазового провода ( L ) передается на клемму ( 2 ) кнопки ( S1 ), как при нажатии кнопки ( S1 ), так и ( S2 ). Внутри на схеме вы видите символ катушки, который управляет контактом реле, когда мы подаем напряжение на клеммы ( A1 ) и ( A2 ).

Таким образом мы можем прикрепить любое количество кнопок для независимого управления светом из разных мест. Если вы хотите добавить дополнительный элемент управления из другого места, просто введите в цепь еще одну кнопку и подключите её параллельно к любой другой кнопке, которая управляет этой лампой, или непосредственно к реле.

Бистабильное реле на две кнопки

Теперь возьмём бистабильное реле, которое может быть установлено вне коробки, например, в домашнем коммутационном аппарате. Так что вот для изучения еще одна схема подключения.

Это по-сути то же, что и в предыдущем рисунке, изменилась только форма реле.

Как выглядит импульсное реле

Вот тестовая система. Кнопка звонка будет установлена ​​в коробе и подключена к бистабильному реле. С правой стороны реле установлены 3 независимых электрических соединителя, соединяющих фазные, нейтральные и защитные провода. В данный момент к ним подключен шнур питания.

• Клеммы ( A1 ) и ( A2 ) управления.
• Клеммы ( 2 ) и ( 1 ), к которым подключаем шнур питания и фазовый провод к лампе.
• В центральной части реле черная кнопка, которая может быть нажата вручную без контактных кнопок звонка, подключенных проводами.

Практическое подключение реле

Перед началом работ обязательно отключаем напряжение в электро цепи и проверяем с помощью тестера наличие потенциала 220 В на проводах, с которыми будем работать.

Подключите кабель питания ( 2 ) к разъему фазного провода.

Между коробом и реле проведем двухпроводный кабель. Коричневый провод подключим к разъему, чтобы могли нажать внешнюю кнопку.

Второй провод — синий, на нем будет потенциал. Подключим его к управляющему контакту ( A2 ) реле.

Следующий шаг — соединить зажим ( A1 ) с разъемом нейтрального провода, а также подключить провода к лампе. Проводники и защита нейтрали подключаются к соответствующим разъемам, а коричневый провод (фаза) к клемме ( 1 ) реле так, чтоб оно работало получая потенциал, подаваемый на зажим ( 2 ).

Соединение кнопки классическое. Подключите шнур питания к клемме ( L ) и к клемме ( 2 ) провода, с помощью которого передадим короткие импульсы управления реле.

Затем присоединяем к схеме еще одну кнопку. Для этого проведем двухпроводный кабель между двумя коробками.

Во второй можем установить кнопку звонка с подсветкой чтоб видеть изменения потенциала на ней. Метод подключения аналогичен. Соединяем провода по цвету также, как и в первой кнопке.

Всё готово — понажимайте и проверьте работу тестовой системы.

Вопросы и практические советы

Имеет ли значение, какой терминал (A1) или (A2) будет подключать провод фазы управления?

Не имеет значения. Для катушки реле разница в потенциале важна на уровне 220 В, если один провод (который нейтраль) прикрутить к одному терминалу, а фазовый провод (на котором есть потенциал) к другому — между ними будет нормальное напряжение и реле заработает.

Может ли отличаться напряжение на клеммах управления (A1, A2) и на контактных клеммах (1, 2)?

Да. Каждое реле предназначено для определенного управляющего напряжения. В нашем случае это 220 В ( A1, A2 ). Контакт, соединяющий клеммы ( 1, 2 ), является так называемым беспотенциальным. Любой потенциальный уровень задается на терминале ( 1 ), он будет передан на терминал ( 2 ), когда контакт закроется.
Благодаря этому мы можем, например, управлять цепью питания 12 В с кнопками, которые передают управляющий сигнал 220 В.

Каждое бистабильное реле подключается так же?

Да, но всегда проверяйте схему подключения и руководство по эксплуатации, прежде чем приступать к сборке. Не каждый производитель использует ту же методологию, количество соединений и стандарт описания. Однако обозначение терминалов ( A1 ) и ( A2 ) популярно практически для всех реле.

Можно даже собрать реле с беспроводным управлением, где можно управлять освещением как с кнопки, так и с помощью радио пульта дистанционного управления.

В общем управление светом с помощью бистабильного реле, безусловно, стоит рассмотреть. С точки зрения управления из большего числа мест, это более простое решение, чем классическое (клавишными переключателями). К тому же оно имеет большие возможности по беспроводному контролю.

Делаем бистабильное реле своими руками

Технологии 17 августа 2016

Бистабильное реле — это устройство, которое предназначено для управления контактами. Отличие от обычной проводной модели заключается в том, что модификация подходит для параллельных кнопочных выключателей. Управлять устройством можно с разных точек.

Стандартное реле включает в себя блок контактов, модулятор и набор транзисторов. Конденсаторы в реле применяются отрицательной направленности, и они отличаются по емкости. При необходимости можно самостоятельно собрать реле для простого выключателя.

Устройство с катушкой

Сделать бистабильное реле своими руками пользователь способен на базе проводного резистора. При этом модулятор подбирается чаще всего на три конденсатора, а расширитель используется с низкой проводимостью. Управление бистабильным реле с катушкой происходит за счет контроллера.

Также стоит отметить, что сборку стоит начинать с заготовки тиристора. Катушка подбирается на 24 В. Для преодоления импульсных помех в цепи применяются только переменные преобразователи. Отрицательное сопротивление у реле обязано составлять не менее 30 Ом.

Делаем импульсную модификацию

Импульсное бистабильное реле можно собрать на простом проводном резисторе. Модулятор потребуется расширительного типа, и сопротивление у него должно составлять не менее 40 Ом. Специалисты говорят о том, что конденсаторы припаивать следует в последовательном порядке. Особое внимание при сборке реле надо уделить контактам на замыкающей пластине. Довольно часто модулятор подбирается с обкладкой. В таком случае проводимость резистора не должна опускаться ниже 4 мк. Таким образом, номинальное напряжение в устройстве будет поддерживаться на уровне 50 В.

Модель с микроконтроллером

Устройства с микроконтроллерами являются очень распространенными. Они подходят для кнопочных выключателей. Также устройства активно применяются в коммутаторах. Специалисты рекомендуют для сборки использовать только емкостные резисторы. Всего для реле потребуется три конденсатора. Номинальное напряжение составляет в среднем 24 В. При проводимости 2 мк резистор должен выдавать перегрузку 10 А.

Модулятор для реле разрешается использовать строчного типа. Как правило, выпускаются модификации на три выхода. Управление бистабильным реле (микроконтроллером) происходит благодаря переключателю. Также стоит отметить, что существуют устройства с проводными стабилизаторами. Показатель сопротивления у элементов не должен превышать 45 Ом.

Реле на 5 В

Реле на 5 В собирается с открытым модулятором. Стабилизатора для модификации потребуется проводного типа, а перегрузка у него обязана составлять около 4 А. В среднем сопротивление у реле данного типа не превышает 50 Ом. Довольно часто устанавливаются именно контакторные расширители. Для генерации сигналов хорошо подходят дипольные конденсаторы. При сборке важно заготовить четыре фильтра. Катушка применяются низкой проводимости. Специалисты говорят о том, что обкладка должна находиться в начале цепи. Номинальное напряжение у реле должно составлять около 30 В.

Устройства на 10 В

Реле на 10 В производятся для контакторов замыкающего типа. Резисторы для устройств подходят регулируемого типа с перегрузкой от 2 А. Если говорить про простые модификации, то катушку можно смело использовать с подкладкой. Также надо отметить, что для сборки реле потребуется только два конденсатора.

Проводимость у элементов должна составлять не ниже 5 мк. Если номинальное напряжение сильно возрастает, рекомендуется проверить сопротивление. Расширители у модификаций используются волнового типа. Отрицательное сопротивление элементов максимум доходит до 55 Ом. В некоторых случаях используются именно фазовые резисторы. У них низкий параметр перегрузки, однако они хорошо справляются с импульсными помехами.

Модификации на 12 В

Бистабильное реле (12 вольт, автомобильное) подходит для контакторов проводного типа. Часто оно используются в системах управления светом. Катушки для модификаций подходят разной частотности и диаметра. Если доверять специалистам, то резисторы разрешается подбирать операционного типа с открытой обкладкой. При этом модуляторы применяются только на тиристоре, а проводимость у элемента будет составлять около 3 мк.

Трансиверы под реле подбираются отрицательной направленности. Номинальное напряжение в устройствах может сильно понижаться. Происходит это вследствие возрастания нагрузки на конденсаторах. Для повышения параметра напряжения используются тетроды, которые работают от преобразователей. Фильтры под них устанавливаются с проводимость от 10 мк.

Устройства для детекторов

На рынке часто встречается предназначенное для детекторов бистабильное реле. Управление устройствам происходит за счет контроллера. Модели для детекторов можно сделать самостоятельно. С этой целью заготавливается только один резистор. Проводимость элемента обязана составлять не менее 12 мк при перегрузке 2 А. Рабочая частота реле данного типа равняется примерно 20 Гц. Если рассматривать простую модификацию, то расширитель устанавливается на 13 В. Контакторы припаиваются за резистором. Также надо отметить, что потребуется цепь трансивера с проводимостью около 5 мк.

Если использовать элементы высокой чувствительности, то есть риск повышения напряжения. В данном случае целесообразнее устанавливать коммутируемые тиристоры. Они продаются с изоляторами и без них. Чаще всего допустимый уровень перегрузки у элементов равняется 4 А. Работают они от преобразователей дипольного типа. Контакты размашется устанавливать только перед модулятором.

Модель для датчика движения

Устройства для датчиков движения делаются очень просто. Модули в данном случае разрешается использовать волнового типа с проводимостью от 4 мк. При этом номинальное напряжение должно составлять около 30 В. Трансиверы для устройств подбираются на проводных резисторах. Если рассматривать схему с дипольными проводниками, то понадобится расширитель. Также надо отметить, что специалисты советуют не использовать проводниковые резисторы с низкой чувствительностью. У них малый порог проводимости, они быстро перегреваются. Конденсаторы для реле подбираются на 4 пФ. Данной емкости достаточно для быстрой генерации импульсов.

Устройства для датчиков освещения

Бистабильное реле для датчиков разрешается делать на базе двух модулей высокой проводимости. В первую очередь при сборке заготавливается резистор. Номинальное напряжение у него должно составлять 15 В. Также стоит позаботиться о цепи конденсаторов с высокой емкостью. Тиристор понадобится только один. Специалисты говорят о том, что улучшить стабильность работы элемента можно благодаря использованию переменных блокираторов.

Указанные устройства продаются с обкладками и без них. Рабочая частота у них колеблется в районе 40 Гц. При этом сопротивление в цепи не опускается ниже 55 Ом. Расширители устанавливаются в начале цепи и должны находиться перед контактами. Для проверки проводимости можно использовать тестер.

Модификации с переменным модулятором

Бистабильное реле с переменным модулятором хорошо подходит для детекторов разной направленности. Большинство модификаций выпускается с открытыми резисторами. Чтобы самостоятельно собрать реле, целесообразнее использовать фазовый расширитель. Модулятор в устройстве устанавливается сразу за контактами. Также надо отметить, что существуют модификации на проводных расширителях. У них малый порог проводимости. Однако они могут работать в цепи переменного тока. Стабилизатор для реле можно подбирать на проводниковой основе. Номинальное напряжение у элемента должно составлять не менее 24 В.

Применение контактных модуляторов

Бистабильное реле с контактными модуляторами используются в цепях постоянного и переменного тока. Многие модификации выпускаются с резисторами открытого типа и проводимостью на отметке 5 мк. При этом номинальное напряжение у них составляет только 14 В. Модулятор в устройство устанавливается за резистором. Также надо отметить, что для сборки потребуется только один конденсатор.

Если рассматривать простое реле, то элемент целесообразнее применять емкостного типа на 3 пФ. Проводимость у него не должна составлять 15 мк. Стабилизаторы в устройствах данного типа устанавливаются с фазовым переключателем. При номинальном напряжении 10 В модель в среднем выдает 30 Гц.

Расширители используются разной частотности. Специалисты говорят о том, что можно брать только открытые фильтры с проводимостью 5 мк. Однако надо учитывать тот факт, что у них высокие тепловые потери. На конденсаторы с данными фильтрами будет оказываться большая нагрузка.

Источник: fb.ru

бистабильное реле — определение — английский

Примеры предложений с «бистабильным реле», память переводов

патенты-wipo Бистабильное реле состоит из бистабильного исполнительного механизма, ударной системы, контактной системы и основного корпуса. ПольшаПатентыСистема управления двухкатушечным бистабильным устройством relaypatents-wipoПредоставляются бистабильное реле и бистабильный исполнительный механизм .patents-wipoБистабильное реле и бистабильный исполнительный механизмpatents-wipoКонтроллер реле для электрического устройства включает в себя бистабильное реле (22) и электронный контроллер (20), имеющий множество переключающих транзисторов (32- 38) для управления реле (22) в ответ на команды. Патенты-wipoБистабильный электрический переключатель и реле с бистабильным электрическим переключателемпатенты-wipoМалое бистабильное высокопроизводительное релеПольшаПатентыСистема управления бистабильным реле с одной катушкойПатенты в ПольшеСистема управления бистабильным реле с двойной катушкойпатенты-wipoИзобретение относится к электрической цепи для отключения батареи от подключенной нагрузки, содержащей батарея, имеющая по меньшей мере два полюса, нагрузку, контактор, подключенный последовательно между первым полюсом батареи и нагрузкой, и бистабильное реле, подключенное последовательно между вторым полюсом батареи и нагрузкой.Патенты-wipo Активные переключатели (13,23), например, включают бистабильные микрореле или полупроводниковые переключатели, такие как энергонезависимые силовые полупроводниковые переключатели, такие как одноразовые программируемые полевые МОП-транзисторы и т. д. средство бистабильного поляризованного реле (1, 2, 3), которое получает напряжение, необходимое для размыкания цепи, от распределителя напряжения. patents-wipo Согласно изобретению измерительное устройство дополнительно включает в себя средство переключения тока в виде бистабильного электрического механическое реле, которое может занимать под действием команды либо замкнутое положение, в котором может течь измеряемый ток, либо разомкнутое положение, которое предотвращает протекание измеряемого тока, и обычно U-образный первичный проводник (20 ) составляет одну часть электропроводящего элемента (10; 11; 14) бистабильного электромеханического реле, образующего переключатель тока.PolishPatents Метод и система управления импульсного типа для управления работой бистабильного реле с двумя катушками и устройства с электроимпульсным управлением для последовательного управления работой электрических нагрузок, в частности приводов гаражных ворот и рольставней WikiMatrix Блокировочное реле имеет два расслабленных состояния (бистабильное). Изобретение относится к устройству стояночного тормоза, содержащему цилиндр пружинного тормоза (23), который управляется релейным клапаном (22), который управляется бистабильным предохранительным клапаном (3). Патенты-wipo Применения бистабильного исполнительного устройства включают, помимо прочего, микронасос и электронный переключатель или реле. Якорь установлен на шарнире для перемещения между двумя стабильными положениями. patents-wipo Электрический прибор (1) защищен от перегрева за счет наличия множества последовательно соединенных термовыключателей (2) с автоматическим перезапуском, каждый из которых расположен в устройство в области потенциальной горячей точки, и с помощью теплового реле, содержащего бистабильный термочувствительный переключатель (3), подключенный к основной линии электропитания устройства, и нагреватель (4), связанный с переключателем, и подключен так, чтобы на него было подано напряжение в случае размыкания цепи любого из выключателей.Патенты-WIPO Изобретение относится к системе стояночного тормоза (10) для транспортного средства (12), содержащей, по меньшей мере, частично бистабильный клапанный блок (14) для создания управляющего давления для управления, по меньшей мере, одной функцией системы стояночного тормоза (10). и релейный клапан (16), который получает управляющее давление от клапанного блока (14) и либо нагнетает, либо стравливает по меньшей мере один подпружиненный цилиндр (18) в соответствии с управляющим давлением. patents-wipo Изобретение относится к стояночному тормозу устройство, имеющее бистабильный клапан стояночного тормоза (1), по меньшей мере, один электрический электромагнитный клапан (25), управляемый электронным блоком управления (52), релейный клапан (31) и пружинный тормоз (51), управляемый релейным клапаном (31), при этом устройство стояночного тормоза хранит хранящуюся в электронном блоке (52) управления многомерную характеристическую карту, которая управляет устройством (25) электрического электромагнитного клапана с помощью начального импульса (Pi) заданной длительности (ti) при изменение запрашиваемого давления re уставки (Psoll) для пружинного тормоза (51).

Показаны страницы 1. Найдено 21 предложения с фразой bistable relay.Найдено за 6 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

555 Основы таймера — бистабильный режим

Это вторая часть серии статей о таймере 555. Если вы еще этого не сделали, вы можете сначала прочитать часть 1, Основы таймера 555 — моностабильный режим, чтобы увидеть расположение и функции каждого контакта.

Бистабильный режим таймера 555

Таймер 555 в бистабильном режиме также известен как триггерная схема. Триггерная схема чередуется между двумя стабильными состояниями, в данном случае это вывод электрического тока с выходного контакта. В отличие от моностабильного режима и нестабильного режимов, бистабильный режим не требует резистора и конденсатора для установки синхронизации схемы. На самом деле в этой схеме нет тайминга. Есть только два стабильных состояния (включено и выключено), которые контролируются непосредственно контактом триггера и контактом сброса.

БОНУС: я сделал краткое руководство для этого руководства, которое вы можете загрузить и вернуться к нему позже, если не можете настроить его прямо сейчас. Он включает в себя все электрические схемы и инструкции, необходимые для начала работы.

Как работает бистабильный режим

Я продемонстрирую бистабильный режим таймера 555 со светодиодом и кнопками, подключенными к контакту триггера и контакту сброса. При однократном нажатии спусковой кнопки светодиод загорится и останется включенным. При нажатии на кнопку сброса светодиод погаснет и останется выключенным.

Нажатие кнопки триггера позволяет току течь от Vcc на землю, что вызывает падение напряжения на контакте триггера. Как мы видели в статье о моностабильном режиме, когда на контакте триггера низкое напряжение, выход включается и загорается светодиод. Выход остается включенным до тех пор, пока напряжение на выводе порога не превысит 2/3 В постоянного тока. Так как пороговый вывод в этой цепи подключен к земле, он никогда не достигает 2/3 В постоянного тока, поэтому выход остается включенным бесконечно.

Теперь, если кнопка сброса нажата, напряжение на контакте сброса течет на землю, а на контакте понижается уровень.Когда вывод сброса становится низким, выход отключается.

Вы можете увидеть демонстрацию таймера 555 в бистабильном режиме здесь:

Пример схемы бистабильного режима

Чтобы наблюдать за таймером 555 в бистабильном режиме, подключите такую ​​схему:

• R1: 10 кОм
• R2: 10 кОм
• R3: 470 Ом
• C1: 0,01 мкФ
• S1: Кнопка сброса
• S2: Кнопка запуска

Теперь нажмите спусковую кнопку (S2) один раз, и светодиод должен загореться и остаться включенным.При нажатии кнопки сброса (S1) светодиод погаснет. Мини-ноутбук инженера: таймер, операционный усилитель и оптоэлектронные схемы и проекты может быть для вас хорошим источником, если вы ищете интересные схемы таймера 555 и схемы операционных усилителей. В этой книге есть все, что вам нужно знать о таймере 555.

Щелкните здесь, чтобы перейти к части 3, Основные сведения о таймере 555 — нестабильный режим

Не забудьте оставить комментарий ниже, если у вас есть какие-либо вопросы, и подпишитесь, чтобы получать уведомления, когда мы публикуем новые статьи!

Ищу релейный переключатель ZWave «с фиксацией» или «BiStable» — Устройства и интеграции

Мне нужен механический «переключатель» ZWave, который физически остается в своем «состоянии» при пропадании питания или выходе из строя устройства.

Если люди помнят дни X10, розетка X10 на самом деле была механическим переключателем внутри, который включался или выключался с помощью соленоида. Реле не было. И он потребляет одинаковую мощность в любом состоянии. Катушки используются только при изменении состояния.

Единственное устройство с таким поведением — это универсальный релейный переключатель WiDom, но я не уверен, что он работает так, как я хочу, и его нелегко найти в США.

Причина, по которой я хочу это, заключается в том, что я хочу его для печи, и он у меня включен на 6 месяцев и выключен на 6 месяцев.Но иногда хотелось бы выключить или включить удаленно.

Мне не нравится идея, что катушка должна быть «активной», чтобы держать ее включенной в течение 6 месяцев или выключенной в течение 6 месяцев.
Катушки будут и могут выйти из строя. И было бы очень больно, если бы это не удалось. Кажется, у всех переключателей ZWave есть отчеты о сбоях, и я могу с этим справиться. Но я хочу, чтобы он вышел из строя в том состоянии, в котором он был последним.

Один из способов проверить, является ли устройство механическим переключателем: если вы включите его, вы услышите щелчок почти для любого устройства, кроме твердотельного или диммера.Но если вы отключите питание (пока «включено»), вы услышите еще один щелчок (катушка освобождает контакт реле)? То, что я ищу, НЕ будет щелкать при отключении питания. Также он не будет щелкать снова, чтобы восстановить состояние при восстановлении питания (потому что он механически оставался в правильном состоянии).

Я очень подозреваю, что такие устройства существуют, но описания расплывчаты.

Существуют «Активные» реле с фиксацией (или BiStable), которые используют цепь обратной связи для удержания реле в его состоянии (без сигнала).Они часто используются, когда вы хотите включить или выключить мгновенный сигнал. Но по-прежнему требуется активная катушка для поддержания этого состояния. Но это не то, что я ищу, и я подозреваю, что WiDom может быть устройством такого типа. Но он утверждает, что это единственное «фиксирующее» реле.

Я посмотрел на GE 40 Amp Relay 12726, NuTone NFS20Z, Remotec Dry Contact Relay, Aeotec Nano Switch, Quibino Switch (последние 2 похожи на переключатель WiDom), и я не могу сказать из описаний, что они на самом деле делают внутри.

Принцип бистабильного реле

Архив — Инструментальные средства

S Bharadwaj Reddy 10 августа 2016 г. 30 марта 2019 г.

Реле — это переключатель с электрическим управлением. Во многих реле для механического управления переключателем используется электромагнит, но используются и другие принципы работы, например, твердотельные реле. Реле …

12v реле анимация принцип реле воздушной блокировкианимация релеанимация переключения реле анимация автомобильного релеосновные типы реле лучшие типы реле принцип действия реле принципалабухгольца анимация работы реле бухгольца принцип реле бухгольца принцип действия реле бухгольца принцип работы реле бухгольца принцип работы реле бухгольца принцип работы реле бухгольца анимациямагнитивные типы релеконтактное реле анимацияуправляемое реле принцип контроля реле принцип токового дифференциального реле принцип контроля реле принцип дифференциальной защиты принцип дифференциального реле анимация дифференциального реле принцип работы дифференциального реле принцип и характеристики дифференциального реле принцип работы дифференциального реле принцип работы дифференциального реле pdfдифференциальные типы реле анимация работы реленаправленное реле принципа перегрузки по току принцип действия реле защиты принцип действия реле сопротивлениядистанционный принцип реле принцип действия реле типа дистанционное реле анимация реле dpdt анимация работы реле dpdt принцип реле замыкания на землю принцип реле утечки на землю принцип действия реле утечки на землю анимация электрического реле принцип работы электрического реле типы электрических реле pd анимация работы электрического релеэлектромагнитное реле принцип работы электромагнитное реле анимация электромагнитное рабочее реле рабочая анимацияэлектромагнитное реле работает ppтекомплектромеханическое реле анимацияэлектромеханическое реле работаетэлектромеханическое реле принцип работыэлектромеханическое реле принцип работы электронного реле перегрузки принцип действия электронного реле принцип работы электронного реле принцип действия реле ECR принцип работы реле неисправности в полеобнаружить типы реле мигающие типы реле принцип беспоплавкового реле анимация рамки реле flash анимацияframe relay p Принципы рамочного реле и его примененияПринцип реле замыкания на землюПринцип реле с высоким импедансомКак работает кадровое реле, анимация работы реле, анимация с блокировкой, анимация с блокировкой, принцип работы реле, анимация работы с блокировкой, принцип работы реле, принцип магнитного реле, принцип ртутного реле, принцип реле, принцип реле защиты двигателя, принцип реле с отрицательной последовательностью, принцип нейтрального смещения, принцип цифрового реле, принцип переключения тока реле принцип работы реле максимального тока анимация реле максимального тока анимация срабатывания реле перегрузки анимация реле перегрузки принцип работы реле сбоя фазы принцип действия пневматического реле принцип действия реле для сенсорных импульсов принцип действия реле тока принцип электромагнитного реле принцип электромеханического реле принцип действия реле принципа реле принципа согласования реле обратного тока yпринцип теплового реле принцип защитного реле принцип защитного реле pdf анимация защитного реле принципы защитного реле принципы защитного реле amazon

Dc5v одинарная кнопка бистабильный релейный модуль модифицированный запуск и остановка автомобиля самоблокирующийся переключатель один ключ Продажа

Совместимость

Чтобы подтвердить, что эта деталь подходит вашему автомобилю, введите данные вашего автомобиля ниже.

Эта запчасть совместима с автомобилем (ами) 0 . Показать все совместимые автомобили

Эта деталь совместима с 1 автомобилями, соответствующими

Эта деталь несовместима с

• Год
• Марка
• Модель
• Субмодель
• Накладка
• Двигатель

Введение:

1.Источник питания: 5В

2. Размер модуля: 52,8 мм x 32 мм x 18 мм

3. В соответствии с платой ключа или внешней кнопкой, чтобы модуль реле притягивался или отключался, нажмите на тягу, а затем нажмите кнопку, чтобы отключить триггер низкого уровня. Включите снова, когда реле находится в выключенном состоянии.

4. вторичный выходной конец реле, выдерживающий максимальный ток, составляет 10 А, то есть максимальный рабочий ток не может быть обвинен в цепи или устройстве больше 10 А, в соответствии с их собственными потребностями, которые должны быть подключены к нормально разомкнутому или нормально закрытый терминал.

5. Зарезервировано внешнее положение сварки тяговых огней, и плата имеет хорошую сварочную лампу индикации притяжения.

В пакет включено:

1 x DC5V одинарный бистабильный релейный модуль с кнопкой

.
