Π‘ΠŸ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° – Ρ†Π²Π΅Ρ‚Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², напряТСниС Π½Π° Ρ€Π°Π·ΡŠΠ΅ΠΌΠ°Ρ…

Из Π±Π»ΠΎΠΊΠ° питания ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° Π²Ρ‹Ρ…ΠΎΠ΄ΠΈΡ‚ толстый ΠΆΠ³ΡƒΡ‚ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² Ρ€Π°Π·Π½ΠΎΠ³ΠΎ Ρ†Π²Π΅Ρ‚Π° ΠΈ Π½Π° ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ взгляд, каТСтся, Ρ‡Ρ‚ΠΎ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ с распиновкой Ρ€Π°Π·ΡŠΠ΅ΠΌΠΎΠ² Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ.

Но Ссли Π·Π½Π°Ρ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»Π° Ρ†Π²Π΅Ρ‚ΠΎΠ²ΠΎΠΉ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², выходящих ΠΈΠ· Π±Π»ΠΎΠΊΠ° питания, Ρ‚ΠΎ станСт понятно, Ρ‡Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Ρ†Π²Π΅Ρ‚ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, ΠΊΠ°ΠΊΠΎΠ΅ напряТСниС Π½Π° Π½Π΅ΠΌ присутствуСт ΠΈ ΠΊ ΠΊΠ°ΠΊΠΈΠΌ ΡƒΠ·Π»Π°ΠΌ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ΡΡ.

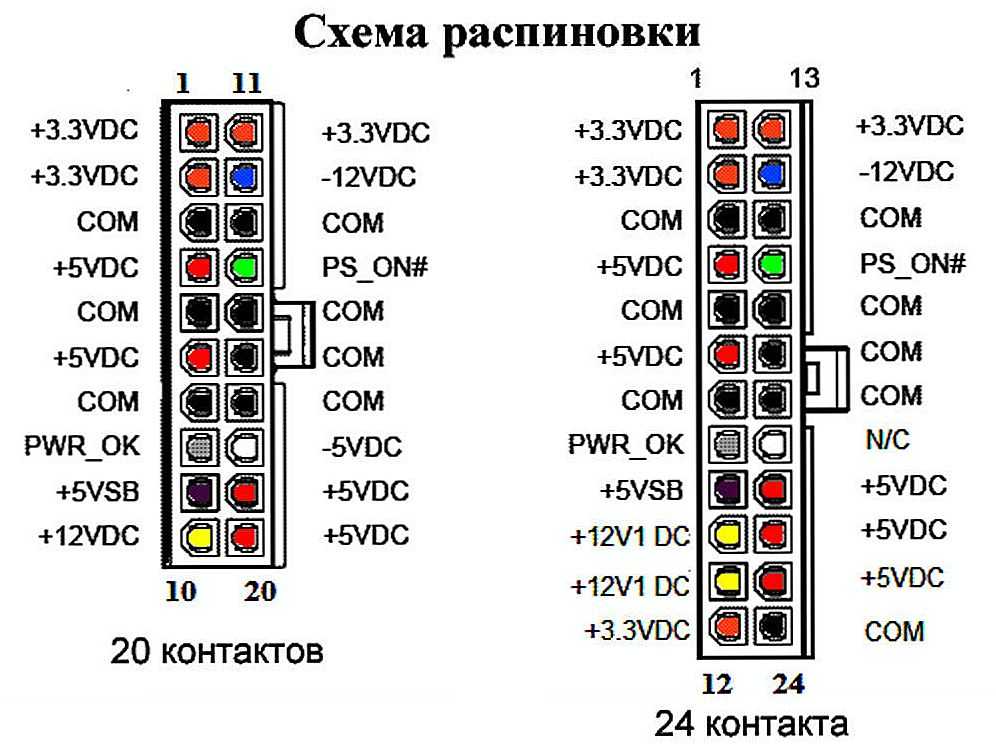

ЦвСтовая распиновка Ρ€Π°Π·ΡŠΠ΅ΠΌΠΎΠ² Π‘ΠŸ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°

Π’ соврСмСнных ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°Ρ… ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π‘Π»ΠΎΠΊΠΈ питания АВΠ₯, Π° для ΠΏΠΎΠ΄Π°Ρ‡ΠΈ напряТСния Π½Π° ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ½ΡΠΊΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ 20 ΠΈΠ»ΠΈ 24 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΡ‘ΠΌ. 20 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ питания использовался ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π΅ со стандарта АВ Π½Π° АВΠ₯. Π‘ появлСниСм Π½Π° матСринских ΠΏΠ»Π°Ρ‚Π°Ρ… ΡˆΠΈΠ½Ρ‹ PCI-Express, Π½Π° Π‘Π»ΠΎΠΊΠΈ питания стали ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ 24 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΡŠΠ΅ΠΌΡ‹.

20 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ отличаСтся ΠΎΡ‚ 24 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½ΠΎΠ³ΠΎ Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° отсутствиСм ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² с Π½ΠΎΠΌΠ΅Ρ€Π°ΠΌΠΈ 11, 12, 23 ΠΈ 24. На эти ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ Π² 24 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½ΠΎΠΌ Ρ€Π°Π·ΡŠΠ΅ΠΌΠ΅ подаСтся ΠΏΡ€ΠΎΠ΄ΡƒΠ±Π»ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ΅ ΡƒΠΆΠ΅ ΠΈΠΌΠ΅ΡŽΡ‰Π΅Π΅ΡΡ Π½Π° Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°Ρ… напряТСниС.

ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ 20 (Π±Π΅Π»Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄) Ρ€Π°Π½Π΅Π΅ слуТил для ΠΏΠΎΠ΄Π°Ρ‡ΠΈ βˆ’5Β Π’ Π² источниках питания ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ΠΎΠ² ATX вСрсий Π΄ΠΎ 1.2. Π’ настоящСС врСмя это напряТСниС для Ρ€Π°Π±ΠΎΡ‚Ρ‹ матСринской ΠΏΠ»Π°Ρ‚Ρ‹ Π½Π΅ трСбуСтся, поэтому Π² соврСмСнных источниках питания Π½Π΅ формируСтся ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ 20, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, свободный.

Иногда Π±Π»ΠΎΠΊΠΈ питания ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚ΡƒΡŽΡ‚ΡΡ ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹ΠΌ Ρ€Π°Π·ΡŠΠ΅ΠΌΠΎΠΌ для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΊ матСринской ΠΏΠ»Π°Ρ‚Π΅. РазъСм состоит ΠΈΠ· Π΄Π²ΡƒΡ…. Один являСтся Π΄Π²Π°Π΄Ρ†Π°Ρ‚ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΌ, Π° Π²Ρ‚ΠΎΡ€ΠΎΠΉ – Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ…ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ (с Π½ΠΎΠΌΠ΅Ρ€Π°ΠΌΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² 11, 12, 23 ΠΈ 24), ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ½ΠΎ пристСгнут ΠΊ Π΄Π²Π°Π΄Ρ†Π°Ρ‚ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½ΠΎΠΌΡƒ Ρ€Π°Π·ΡŠΠ΅ΠΌΡƒ ΠΈ, получится ΡƒΠΆΠ΅ 24 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ.

Π’Π°ΠΊ Ρ‡Ρ‚ΠΎ Ссли Π±ΡƒΠ΄Π΅Ρ‚Π΅ ΠΌΠ΅Π½ΡΡ‚ΡŒ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ½ΡΠΊΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ, для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π½ΡƒΠΆΠ΅Π½ Π½Π΅ 20, Π° 24 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ, Ρ‚ΠΎ стоит ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅, Π²ΠΏΠΎΠ»Π½Π΅ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠΉΠ΄Π΅Ρ‚ ΠΈ старый Π±Π»ΠΎΠΊ питания, Ссли Π² Π΅Π³ΠΎ Π½Π°Π±ΠΎΡ€Π΅ Ρ€Π°Π·ΡŠΠ΅ΠΌΠΎΠ² Π΅ΡΡ‚ΡŒ ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹ΠΉ 20+4 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ.

Π’ соврСмСнных Π‘Π»ΠΎΠΊΠ°Ρ… питания АВΠ₯, для ΠΏΠΎΠ΄Π°Ρ‡ΠΈ напряТСния +12Β Π’ Π±Ρ‹Π²Π°ΡŽΡ‚ Π΅Ρ‰Π΅ Π²ΡΠΏΠΎΠΌΠΎΠ³Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ 4, 6 ΠΈ 8 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΡŠΠ΅ΠΌΡ‹. Они слуТат для ΠΏΠΎΠ΄Π°Ρ‡ΠΈ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅Π³ΠΎ напряТСния Π½Π° процСссор ΠΈ Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρƒ.

Как Π²ΠΈΠ΄Π½ΠΎ Π½Π° Ρ„ΠΎΡ‚ΠΎ, ΠΏΠΈΡ‚Π°ΡŽΡ‰ΠΈΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ +12Β Π’ ΠΈΠΌΠ΅Π΅Ρ‚ ΠΆΠ΅Π»Ρ‚Ρ‹ΠΉ Ρ†Π²Π΅Ρ‚ с Ρ‡Π΅Ρ€Π½ΠΎΠΉ Π΄ΠΎΠ»Π΅Π²ΠΎΠΉ полосой.

Для питания ТСстких ΠΈ SSD дисков Π² настоящСС врСмя примСняСтся Ρ€Π°Π·ΡŠΠ΅ΠΌ Ρ‚ΠΈΠΏΠ° Serial ATA. НапряТСния ΠΈ Π½ΠΎΠΌΠ΅Ρ€Π° ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² ΠΏΠΎΠΊΠ°Π·Π°Π½Ρ‹ Π½Π° Ρ„ΠΎΡ‚ΠΎΠ³Ρ€Π°Ρ„ΠΈΠΈ.

ΠœΠΎΡ€Π°Π»ΡŒΠ½ΠΎ ΡƒΡΡ‚Π°Ρ€Π΅Π²ΡˆΠΈΠ΅ Ρ€Π°Π·ΡŠΠ΅ΠΌΡ‹ Π‘ΠŸ

Π­Ρ‚ΠΎΡ‚ 4 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ Ρ€Π°Π½Π΅Π΅ устанавливался Π² Π‘ΠŸ для питания Ρ„Π»ΠΎΠΏΠΏΠΈ-дисковода, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½ΠΎΠ³ΠΎ для чтСния ΠΈ записи с 3,5 Π΄ΡŽΠΉΠΌΠΎΠ²Ρ‹Ρ… дискСт. Π’ настоящСС врСмя ΠΌΠΎΠΆΠ½ΠΎ Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² старых модСлях ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ΠΎΠ².

Π’ соврСмСнныС ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Ρ‹ дисководы Floppy disk Π½Π΅ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ½ΠΈ ΠΌΠΎΡ€Π°Π»ΡŒΠ½ΠΎ устарСли.

Π§Π΅Ρ‚Ρ‹Ρ€Π΅Ρ…ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ Π½Π° Ρ„ΠΎΡ‚ΠΎ, являСтся самым Π΄ΠΎΠ»Π³ΠΎ примСняСмым, Π½ΠΎ ΡƒΠΆΠ΅ ΠΌΠΎΡ€Π°Π»ΡŒΠ½ΠΎ устарСл. Он слуТил для ΠΏΠΎΠ΄Π°Ρ‡ΠΈ ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅Π³ΠΎ напряТСния +5 ΠΈ +12Β Π’ Π½Π° ΡΡŠΠ΅ΠΌΠ½Ρ‹Π΅ устройства, винчСстСры, дисководы. Π’ настоящСС врСмя вмСсто Π½Π΅Π³ΠΎ Π² Π‘ΠŸ устанавливаСтся Ρ€Π°Π·ΡŠΠ΅ΠΌ Ρ‚ΠΈΠΏΠ° Serial ATA.

БистСмныС Π±Π»ΠΎΠΊΠΈ ΠΏΠ΅Ρ€Π²Ρ‹Ρ… ΠΏΠ΅Ρ€ΡΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ΠΎΠ² ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚ΠΎΠ²Π°Π»ΠΈΡΡŒ Π‘Π»ΠΎΠΊΠ°ΠΌΠΈ питания Ρ‚ΠΈΠΏΠ° АВ. К матСринской ΠΏΠ»Π°Ρ‚Π΅ ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΠ» ΠΎΠ΄ΠΈΠ½ Ρ€Π°Π·ΡŠΠ΅ΠΌ, состоящий ΠΈΠ· Π΄Π²ΡƒΡ… ΠΏΠΎΠ»ΠΎΠ²ΠΈΠ½ΠΎΠΊ. Π•Π³ΠΎ Π½Π°Π΄ΠΎ Π±Ρ‹Π»ΠΎ Π²ΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ‡Π΅Ρ€Π½Ρ‹Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° Π±Ρ‹Π»ΠΈ рядом. ΠŸΠΈΡ‚Π°ΡŽΡ‰Π΅Π΅ напряТСниС Π² эти Π‘Π»ΠΎΠΊΠΈ питания подавалось Ρ‡Π΅Ρ€Π΅Π· Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ устанавливался Π½Π° Π»ΠΈΡ†Π΅Π²ΠΎΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ систСмного Π±Π»ΠΎΠΊΠ°. Π’Π΅ΠΌ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅, ΠΏΠΎ Π²Ρ‹Π²ΠΎΠ΄Ρƒ PG, сигналом с матСринской ΠΏΠ»Π°Ρ‚Ρ‹ имСлась Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ Π²ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ Π‘Π»ΠΎΠΊ питания.

Π’ настоящСС врСмя Π‘Π»ΠΎΠΊΠΈ питания АВ практичСски Π²Ρ‹ΡˆΠ»ΠΈ ΠΈΠ· эксплуатации, ΠΎΠ΄Π½Π°ΠΊΠΎ ΠΈΡ… с успСхом ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ для питания Π»ΡŽΠ±Ρ‹Ρ… Π΄Ρ€ΡƒΠ³ΠΈΡ… устройств, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, для питания Π½ΠΎΡƒΡ‚Π±ΡƒΠΊΠ° ΠΎΡ‚ сСти, Π² случаС Π²Ρ‹Ρ…ΠΎΠ΄Π° ΠΈΠ· строя Π΅Π³ΠΎ ΡˆΡ‚Π°Ρ‚Π½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° питания, Π·Π°ΠΏΠΈΡ‚Π°Ρ‚ΡŒ паяльник Π½Π° 12Β Π’, ΠΈΠ»ΠΈ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Π΅ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ, свСтодиодныС Π»Π΅Π½Ρ‚Ρ‹ ΠΈ ΠΌΠ½ΠΎΠ³ΠΎΠ΅ Π΄Ρ€ΡƒΠ³ΠΎΠ΅. Π“Π»Π°Π²Π½ΠΎΠ΅ Π½Π΅ Π·Π°Π±Ρ‹Π²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π‘Π»ΠΎΠΊ питания АВ, ΠΊΠ°ΠΊ ΠΈ любой ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания, Π½Π΅ допускаСтся Π²ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ Π² ΡΠ΅Ρ‚ΡŒ Π±Π΅Π· внСшнСй Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

Бправочная Ρ‚Π°Π±Π»ΠΈΡ†Π° Ρ†Π²Π΅Ρ‚ΠΎΠ²ΠΎΠΉ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ,


Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ напряТСний ΠΈ Ρ€Π°Π·ΠΌΠ°Ρ…Π° ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΉ Π½Π° Ρ€Π°Π·ΡŠΠ΅ΠΌΠ°Ρ… Π‘ΠŸ

ΠŸΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΎΠ΄Π½ΠΎΠ³ΠΎ Ρ†Π²Π΅Ρ‚Π°, выходящиС ΠΈΠ· Π±Π»ΠΎΠΊΠ° питания ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°, припаяны Π²Π½ΡƒΡ‚Ρ€ΠΈ ΠΊ ΠΎΠ΄Π½ΠΎΠΉ Π΄ΠΎΡ€ΠΎΠΆΠΊΠ΅ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ соСдинСны ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ напряТСниС Π½Π° всСх ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΎΠ΄Π½ΠΎΠ³ΠΎ Ρ†Π²Π΅Ρ‚Π° ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹.

Π’Π°Π±Π»ΠΈΡ†Π° Ρ†Π²Π΅Ρ‚ΠΎΠ²ΠΎΠΉ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний ΠΈ Ρ€Π°Π·ΠΌΠ°Ρ…Π° ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΉ Π‘ΠŸ АВΠ₯
Π’Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС, Π’ +3,3 +5,0 +12,0 -12,0 +5,0 SB +5,0 PG GND
ЦвСтовая ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΎΡ€Π°Π½ΠΆΠ΅Π²Ρ‹ΠΉ красный ΠΆΠ΅Π»Ρ‚Ρ‹ΠΉ синий Ρ„ΠΈΠΎΠ»Π΅Ρ‚ΠΎΠ²Ρ‹ΠΉ сСрый Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ
ДопустимоС ΠΎΡ‚ΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΠ΅, %Β±5Β±5
Β±5
Β±10Β±5––
ДопустимоС минимальноС напряТСниС+3,14+4,75+11,40-10,80+4,75+3,00–
 ДопустимоС максимальноС напряТСниС +3,46+5,25+12,60-13,20+5,25+6,00–
Π Π°Π·ΠΌΠ°Ρ… ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΈ Π½Π΅ Π±ΠΎΠ»Π΅Π΅, ΠΌΠ’5050120120120120–

НапряТСниС +5Β Π’Β SB (Stand-by) – (ΠΏΡ€ΠΎΠ²ΠΎΠ΄ Ρ„ΠΈΠΎΠ»Π΅Ρ‚ΠΎΠ²ΠΎΠ³ΠΎ Ρ†Π²Π΅Ρ‚Π°) Π²Ρ‹Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Π΅Ρ‚ встроСнный Π² Π‘ΠŸ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹ΠΉ источник питания Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π½Ρ‹ΠΉ Π½Π° ΠΎΠ΄Π½ΠΎΠΌ ΠΏΠΎΠ»Π΅Π²ΠΎΠΌ транзисторС ΠΈ трансформаторС. Π­Ρ‚ΠΎ напряТСниС обСспСчиваСт Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° Π² Π΄Π΅ΠΆΡƒΡ€Π½ΠΎΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΈ слуТит Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для запуска Π‘ΠŸ. Когда ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚, Ρ‚ΠΎ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ ΠΈΠ»ΠΈ отсутствиС напряТСния +5Β Π’Β SB Ρ€ΠΎΠ»ΠΈ Π½Π΅ ΠΈΠ³Ρ€Π°Π΅Ρ‚. Благодаря +5Β Π’Β SB ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ ΠΌΠΎΠΆΠ½ΠΎ Π·Π°ΠΏΡƒΡΡ‚ΠΈΡ‚ΡŒ Π½Π°ΠΆΠ°Ρ‚ΠΈΠ΅ΠΌ ΠΊΠ½ΠΎΠΏΠΊΠΈ Β«ΠŸΡƒΡΠΊΒ» Π½Π° систСмном Π±Π»ΠΎΠΊΠ΅ ΠΈΠ»ΠΈ дистанционно, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, с Π‘Π»ΠΎΠΊΠ° бСспСрСбойного питания Π² случаС ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ отсутствия ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅Π³ΠΎ напряТСния 220Β Π’.

НапряТСниС +5Β Π’Β PG (Power Good) – появляСтся Π½Π° сСром ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π΅ Π‘ΠŸ Ρ‡Π΅Ρ€Π΅Π· 0,1-0,5 сСкунд Π² случаС Π΅Π³ΠΎ исправности послС самотСстирования ΠΈ слуТит Ρ€Π°Π·Ρ€Π΅ΡˆΠ°ΡŽΡ‰ΠΈΠΌ сигналом для Ρ€Π°Π±ΠΎΡ‚Ρ‹ матСринской ΠΏΠ»Π°Ρ‚Ρ‹.

ΠŸΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ напряТСний «минусовой» ΠΊΠΎΠ½Π΅Ρ† Ρ‰ΡƒΠΏΠ° подсоСдиняСтся ΠΊ Ρ‡Π΅Ρ€Π½ΠΎΠΌΡƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρƒ (ΠΎΠ±Ρ‰Π΅ΠΌΡƒ), Π° «плюсовой» – ΠΊ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°ΠΌ Π² Ρ€Π°Π·ΡŠΠ΅ΠΌΠ΅. МоТно ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ измСрСния Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний нСпосрСдствСнно Π² Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰Π΅ΠΌ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π΅.

НапряТСниС минус 12Β Π’ (ΠΏΡ€ΠΎΠ²ΠΎΠ΄ синСго Ρ†Π²Π΅Ρ‚Π°) Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для питания интСрфСйса RS-232, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π² соврСмСнныС ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Ρ‹ Π½Π΅ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π² Π±Π»ΠΎΠΊΠ°Ρ… питания послСдних ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ это напряТСниС ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ.

ΠžΡ‚ΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΠ΅ ΠΏΠΈΡ‚Π°ΡŽΡ‰ΠΈΡ… напряТСний ΠΎΡ‚ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ, ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹Ρ… Π² Ρ‚Π°Π±Π»ΠΈΡ†Π΅.

ΠŸΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ напряТСния Π½Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°Ρ… Π±Π»ΠΎΠΊΠ° питания, ΠΎΠ½ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΊ матСринской ΠΏΠ»Π°Ρ‚Π΅ ΠΈΠ»ΠΈ ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½ΠΎΠΌΡƒ Π±Π»ΠΎΠΊΡƒ Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ.

Установка Π² Π‘ΠŸ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°


Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° для Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹

Иногда Π±Ρ‹Π²Π°ΡŽΡ‚, казалось Π±Ρ‹, Π±Π΅Π·Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Π΅ ситуации. НапримСр, Π’Ρ‹ ΠΊΡƒΠΏΠΈΠ»ΠΈ ΡΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΡƒΡŽ Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρƒ, Ρ€Π΅ΡˆΠΈΠ»ΠΈ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π² ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€. НуТный слот Π½Π° матСринской ΠΏΠ»Π°Ρ‚Π΅ для установки Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹ Π΅ΡΡ‚ΡŒ, Π° подходящСго Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° Π½Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°Ρ…, для Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ питания Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹, ΠΈΠ΄ΡƒΡ‰ΠΈΡ… ΠΎΡ‚ Π±Π»ΠΎΠΊΠ° питания Π½Π΅Ρ‚. МоТно ΠΊΡƒΠΏΠΈΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½ΠΈΠΊ, Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ Π±Π»ΠΎΠΊ питания Ρ†Π΅Π»ΠΈΠΊΠΎΠΌ, Π° ΠΌΠΎΠΆΠ½ΠΎ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π½Π° Π±Π»ΠΎΠΊ питания Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ для питания Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹. Π­Ρ‚ΠΎ простая Π·Π°Π΄Π°Ρ‡Π°, Π³Π»Π°Π²Π½ΠΎΠ΅ ΠΈΠΌΠ΅Ρ‚ΡŒ подходящий Ρ€Π°Π·ΡŠΠ΅ΠΌ, Π΅Π³ΠΎ ΠΌΠΎΠΆΠ½ΠΎ Π²Π·ΡΡ‚ΡŒ ΠΎΡ‚ нСисправного Π±Π»ΠΎΠΊΠ° питания.

Π‘Π½Π°Ρ‡Π°Π»Π° Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, ΠΈΠ΄ΡƒΡ‰ΠΈΠ΅ ΠΎΡ‚ Ρ€Π°Π·ΡŠΠ΅ΠΌΠΎΠ² для соСдинСния со сдвигом, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Ρ„ΠΎΡ‚ΠΎΠ³Ρ€Π°Ρ„ΠΈΠΈ. Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ для питания Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ ΠΊ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌ, ΠΈΠ΄ΡƒΡ‰ΠΈΠΌ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΎΡ‚ Π±Π»ΠΎΠΊΠ° питания Π½Π° дисковод А. МоТно ΠΏΡ€ΠΈΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒΡΡ ΠΈ ΠΊ Π»ΡŽΠ±Ρ‹ΠΌ Π΄Ρ€ΡƒΠ³ΠΈΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎΠ³ΠΎ Ρ†Π²Π΅Ρ‚Π°, Π½ΠΎ с Ρ‚Π°ΠΊΠΈΠΌ расчСтом, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ…Π²Π°Ρ‚ΠΈΠ»ΠΎ Π΄Π»ΠΈΠ½Ρ‹ для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹, ΠΈ ΠΆΠ΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΊ Π½ΠΈΠΌ Π½ΠΈΡ‡Π΅Π³ΠΎ большС Π½Π΅ Π±Ρ‹Π»ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΎ. Π§Π΅Ρ€Π½Ρ‹Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° (ΠΎΠ±Ρ‰ΠΈΠ΅) Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° для питания Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ΡΡ с Ρ‡Π΅Ρ€Π½Ρ‹ΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΌ, Π° ΠΆΠ΅Π»Ρ‚Ρ‹Π΅ (+12Β Π’), соотвСтствСнно с ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΌ ΠΆΠ΅Π»Ρ‚ΠΎΠ³ΠΎ Ρ†Π²Π΅Ρ‚Π°.

ΠŸΡ€ΠΎΠ²ΠΎΠ΄Π°, ΠΈΠ΄ΡƒΡ‰ΠΈΠ΅ ΠΎΡ‚ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° для питания Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹, ΠΏΠ»ΠΎΡ‚Π½ΠΎ ΠΎΠ±Π²ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ Ρ‡Π΅ΠΌ трСмя Π²ΠΈΡ‚ΠΊΠ°ΠΌΠΈ Π²ΠΎΠΊΡ€ΡƒΠ³ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ ΠΎΠ½ΠΈ ΠΏΡ€ΠΈΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ΡΡ. Если Π΅ΡΡ‚ΡŒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ, Ρ‚ΠΎ Π»ΡƒΡ‡ΡˆΠ΅ соСдинСния ΠΏΡ€ΠΎΠΏΠ°ΡΡ‚ΡŒ паяльником. Но ΠΈ Π±Π΅Π· ΠΏΠ°ΠΉΠΊΠΈ Π² Π΄Π°Π½Π½ΠΎΠΌ случаС ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ Π±ΡƒΠ΄Π΅Ρ‚ достаточно Π½Π°Π΄Π΅ΠΆΠ½Ρ‹ΠΌ.

Π—Π°Π²Π΅Ρ€ΡˆΠ°Π΅Ρ‚ΡΡ Ρ€Π°Π±ΠΎΡ‚Π° ΠΏΠΎ установкС Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° для питания Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ мСста соСдинСния, нСсколько Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρƒ ΠΊ Π±Π»ΠΎΠΊΡƒ питания. Благодаря Ρ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ мСста скруток сдСланы Π½Π° ΡƒΠ΄Π°Π»Π΅Π½ΠΈΠΈ Π΄Ρ€ΡƒΠ³ ΠΎΡ‚ Π΄Ρ€ΡƒΠ³Π°, ΠΊΠ°ΠΆΠ΄ΡƒΡŽ скрутку ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ Π½Π΅Ρ‚ нСобходимости. Достаточно ΠΏΠΎΠΊΡ€Ρ‹Ρ‚ΡŒ изоляциСй Ρ‚ΠΎΠ»ΡŒΠΊΠΎ участок, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ ΠΎΠ³ΠΎΠ»Π΅Π½Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.

Π”ΠΎΡ€Π°Π±ΠΎΡ‚ΠΊΠ° Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° Π‘ΠŸ


для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ матСринской ΠΏΠ»Π°Ρ‚Ρ‹

ΠŸΡ€ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΈΠ· строя матСринской ΠΏΠ»Π°Ρ‚Ρ‹ ΠΈΠ»ΠΈ ΠΌΠΎΠ΄Π΅Ρ€Π½ΠΈΠ·Π°Ρ†ΠΈΠΈ (Π°ΠΏΠ³Ρ€Π΅ΠΉΠ΄Π΅) ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°, связанного с Π·Π°ΠΌΠ΅Π½ΠΎΠΉ матСринской ΠΏΠ»Π°Ρ‚Ρ‹, Π½Π΅ΠΎΠ΄Π½ΠΎΠΊΡ€Π°Ρ‚Π½ΠΎ ΠΏΡ€ΠΈΡ…ΠΎΠ΄ΠΈΠ»ΠΎΡΡŒ ΡΡ‚Π°Π»ΠΊΠΈΠ²Π°Ρ‚ΡŒΡΡ с отсутствиСм Ρƒ Π±Π»ΠΎΠΊΠ° питания Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° для ΠΏΠΎΠ΄Π°Ρ‡ΠΈ ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅Π³ΠΎ напряТСния с 24 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°ΠΌΠΈ.

Π˜ΠΌΠ΅ΡŽΡ‰ΠΈΠΉΡΡ Ρ€Π°Π·ΡŠΠ΅ΠΌ Π½Π° 20 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² Ρ…ΠΎΡ€ΠΎΡˆΠΎ вставлялся с ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ½ΡΠΊΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ, Π½ΠΎ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ ΠΏΡ€ΠΈ Ρ‚Π°ΠΊΠΎΠΌ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ Π½Π΅ ΠΌΠΎΠ³. НСобходим Π±Ρ‹Π» ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½ΠΈΠΊ ΠΈΠ»ΠΈ Π·Π°ΠΌΠ΅Π½Π° Π±Π»ΠΎΠΊΠ° питания, Ρ‡Ρ‚ΠΎ являлось Π΄ΠΎΡ€ΠΎΠ³ΠΈΠΌ ΡƒΠ΄ΠΎΠ²ΠΎΠ»ΡŒΡΡ‚Π²ΠΈΠ΅ΠΌ.

Но ΠΌΠΎΠΆΠ½ΠΎ ΡΡΠΊΠΎΠ½ΠΎΠΌΠΈΡ‚ΡŒ, Ссли Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ самому ΠΏΠΎΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Ρ€ΡƒΠΊΠ°ΠΌΠΈ. Π£ Π±Π»ΠΎΠΊΠ° питания, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Π΅ΡΡ‚ΡŒ ΠΌΠ½ΠΎΠ³ΠΎ нСзадСйствованных Ρ€Π°Π·ΡŠΠ΅ΠΌΠΎΠ², срСди Π½ΠΈΡ… ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ…, ΡˆΠ΅ΡΡ‚ΠΈ ΠΈΠ»ΠΈ восьми ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ. Π§Π΅Ρ‚Ρ‹Ρ€Π΅Ρ…ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ, ΠΊΠ°ΠΊ Π½Π° Ρ„ΠΎΡ‚ΠΎΠ³Ρ€Π°Ρ„ΠΈΠΈ Π²Ρ‹ΡˆΠ΅, ΠΎΡ‚Π»ΠΈΡ‡Π½ΠΎ вставляСтся Π² ΠΎΡ‚Π²Π΅Ρ‚Π½ΡƒΡŽ Ρ‡Π°ΡΡ‚ΡŒ Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° Π½Π° матСринской ΠΏΠ»Π°Ρ‚Π΅, которая ΠΎΡΡ‚Π°Π»Π°ΡΡŒ нСзанятой ΠΏΡ€ΠΈ установкС 20 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½ΠΎΠ³ΠΎ Ρ€Π°Π·ΡŠΠ΅ΠΌΠ°.

ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅, ΠΊΠ°ΠΊ Π² Ρ€Π°Π·ΡŠΠ΅ΠΌΠ΅, ΠΈΠ΄ΡƒΡ‰Π΅ΠΌ ΠΎΡ‚ Π±Π»ΠΎΠΊΠ° питания ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°, Ρ‚Π°ΠΊ ΠΈ Π² ΠΎΡ‚Π²Π΅Ρ‚Π½ΠΎΠΉ части Π½Π° матСринской ΠΏΠ»Π°Ρ‚Π΅ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ ΠΈΠΌΠ΅Π΅Ρ‚ свой ΠΊΠ»ΡŽΡ‡, ΠΈΡΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΠΈΠΉ Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅. Π£ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… изоляторов ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² Ρ„ΠΎΡ€ΠΌΠ° с прямыми ΡƒΠ³Π»Π°ΠΌΠΈ, Π° Ρƒ ΠΈΠ½Ρ‹Ρ… ΡƒΠ³Π»Ρ‹ срСзаны. НуТно Ρ€Π°Π·ΡŠΠ΅ΠΌ ΡΠΎΡ€ΠΈΠ΅Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ½ Π²Ρ…ΠΎΠ΄ΠΈΠ». Если Π½Π΅ получится ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅, Ρ‚ΠΎ ΡΡ€Π΅Π·Π°Ρ‚ΡŒ ΠΌΠ΅ΡˆΠ°ΡŽΡ‰ΠΈΠΉ ΡƒΠ³ΠΎΠ».

По ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΊΠ°ΠΊ 20 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ, Ρ‚Π°ΠΊ ΠΈ 4 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌΡ‹ Π²ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ΡΡ Ρ…ΠΎΡ€ΠΎΡˆΠΎ, Π° вмСстС Π½Π΅ Π²ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ΡΡ, ΠΌΠ΅ΡˆΠ°ΡŽΡ‚ Π΄Ρ€ΡƒΠ³ Π΄Ρ€ΡƒΠ³Ρƒ. Но Ссли Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ ΡΡ‚ΠΎΡ‡ΠΈΡ‚ΡŒ соприкасаСмыС стороны ΠΎΠ±ΠΎΠΈΡ… Ρ€Π°Π·ΡŠΠ΅ΠΌΠΎΠ² напильником ΠΈΠ»ΠΈ Π½Π°ΠΆΠ΄Π°Ρ‡Π½ΠΎΠΉ Π±ΡƒΠΌΠ°Π³ΠΎΠΉ, Ρ‚ΠΎ Ρ…ΠΎΡ€ΠΎΡˆΠΎ вставятся.

ПослС ΠΏΠΎΠ΄Π³ΠΎΠ½ΠΊΠΈ корпусов Ρ€Π°Π·ΡŠΠ΅ΠΌΠΎΠ² ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΡΡ‚ΡƒΠΏΠ°Ρ‚ΡŒ ΠΊ ΠΏΡ€ΠΈΡΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΡŽ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² 4 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½ΠΎΠ³ΠΎ Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° ΠΊ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌ 20 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½ΠΎΠ³ΠΎ. Π¦Π²Π΅Ρ‚Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ 4 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½ΠΎΠ³ΠΎ Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ ΠΎΡ‚ стандартного, поэтому Π½Π° Π½ΠΈΡ… Π½Π΅ Π½ΡƒΠΆΠ½ΠΎ ΠΎΠ±Ρ€Π°Ρ‰Π°Ρ‚ΡŒ внимания ΠΈ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Ρ„ΠΎΡ‚ΠΎΠ³Ρ€Π°Ρ„ΠΈΠΈ.

Π‘ΡƒΠ΄ΡŒΡ‚Π΅ ΠΊΡ€Π°ΠΉΠ½Π΅ Π²Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ, ошибки нСдопустимы, сгорит матСринская ΠΏΠ»Π°Ρ‚Π°! Π‘Π»ΠΈΠΆΠ½ΠΈΠΉ Π»Π΅Π²Ρ‹ΠΉ, ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ β„–23, Π½Π° Ρ„ΠΎΡ‚ΠΎ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ, подсоСдиняСтся ΠΊ красному ΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρƒ (+5Β Π’). Π‘Π»ΠΈΠΆΠ½ΠΈΠΉ ΠΏΡ€Π°Π²Ρ‹ΠΉ β„–24, Π½Π° Ρ„ΠΎΡ‚ΠΎ ΠΆΠ΅Π»Ρ‚Ρ‹ΠΉ, подсоСдиняСтся ΠΊ Ρ‡Π΅Ρ€Π½ΠΎΠΌΡƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρƒ (GND). Π”Π°Π»ΡŒΠ½ΠΈΠΉ Π»Π΅Π²Ρ‹ΠΉ, ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ β„–11, Π½Π° Ρ„ΠΎΡ‚ΠΎ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ, подсоСдиняСтся ΠΊ ΠΆΠ΅Π»Ρ‚ΠΎΠΌΡƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρƒ (+12Β Π’). Π”Π°Π»ΡŒΠ½ΠΈΠΉ ΠΏΡ€Π°Π²Ρ‹ΠΉ, ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ β„–12, Π½Π° Ρ„ΠΎΡ‚ΠΎ ΠΆΠ΅Π»Ρ‚Ρ‹ΠΉ, подсоСдиняСтся ΠΊ ΠΎΡ€Π°Π½ΠΆΠ΅Π²ΠΎΠΌΡƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρƒ (+3,3Β Π’).

ΠžΡΡ‚Π°Π»ΠΎΡΡŒ ΠΏΠΎΠΊΡ€Ρ‹Ρ‚ΡŒ мСста соСдинСния нСсколькими Π²ΠΈΡ‚ΠΊΠ°ΠΌΠΈ изоляционной Π»Π΅Π½Ρ‚Ρ‹ ΠΈ Π½ΠΎΠ²Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ Π±ΡƒΠ΄Π΅Ρ‚ Π³ΠΎΡ‚ΠΎΠ² ΠΊ Ρ€Π°Π±ΠΎΡ‚Π΅.

Для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ Π·Π°Π΄ΡƒΠΌΡ‹Π²Π°Ρ‚ΡŒΡΡ ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ сборный Ρ€Π°Π·ΡŠΠ΅ΠΌ Π² Ρ€Π°Π·ΡŠΠ΅ΠΌ матСринской ΠΏΠ»Π°Ρ‚Ρ‹ слСдуСт нанСсти с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΌΠ°Ρ€ΠΊΠ΅Ρ€Π° ΠΌΠ΅Ρ‚ΠΊΡƒ.

Как Π½Π° Π‘ΠŸ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°


подаСтся ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅Π΅ напряТСниС ΠΎΡ‚ элСктросСти

Для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎΠ±Ρ‹ постоянныС напряТСния появились Π½Π° Ρ†Π²Π΅Ρ‚Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°Ρ… Π±Π»ΠΎΠΊΠ° питания, Π½Π° Π΅Π³ΠΎ Π²Ρ…ΠΎΠ΄ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ΄Π°Ρ‚ΡŒ ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅Π΅ напряТСниС. Для этого Π½Π° стСнкС, Π³Π΄Π΅ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ установлСн ΠΊΡƒΠ»Π΅Ρ€, имССтся Ρ‚Ρ€Π΅Ρ…ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ. На Ρ„ΠΎΡ‚ΠΎΠ³Ρ€Π°Ρ„ΠΈΠΈ этот Ρ€Π°Π·ΡŠΠ΅ΠΌ справа Π²Π²Π΅Ρ€Ρ…Ρƒ. Π’ Π½Π΅ΠΌ Π΅ΡΡ‚ΡŒ Ρ‚Ρ€ΠΈ ΡˆΡ‚Ρ‹Ρ€Ρ. На ΠΊΡ€Π°ΠΉΠ½ΠΈΠ΅ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ сСтСвого ΡˆΠ½ΡƒΡ€Π° подаСтся ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅Π΅ напряТСниС, Π° срСдний являСтся Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰ΠΈΠΌ, ΠΈ ΠΎΠ½ Ρ‡Π΅Ρ€Π΅Π· сСтСвой ΡˆΠ½ΡƒΡ€ ΠΏΡ€ΠΈ Π΅Π³ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ соСдиняСтся с Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰ΠΈΠΌ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠΌ элСктричСской Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ. НиТС Π½Π° Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π‘Π»ΠΎΠΊΠ°Ρ… питания, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ Π½Π° этом, установлСн сСтСвой Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ.

Π’ Π΄ΠΎΠΌΠ°Ρ… старой постройки элСктропроводка Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° Π±Π΅Π· Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰Π΅Π³ΠΎ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π°, Π² этом случаС Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰ΠΈΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° остаСтся Π½Π΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΌ.

ΠžΠΏΡ‹Ρ‚ эксплуатации ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ΠΎΠ² ΠΏΠΎΠΊΠ°Π·Π°Π», Ρ‡Ρ‚ΠΎ Ссли Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰ΠΈΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ Π½Π΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½, Ρ‚ΠΎ это Π½Π° Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° Π² Ρ†Π΅Π»ΠΎΠΌ Π½Π΅ сказываСтся.

Π‘Π΅Ρ‚Π΅Π²ΠΎΠΉ ΡˆΠ½ΡƒΡ€ для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π‘Π»ΠΎΠΊΠ° питания ΠΊ элСктросСти прСдставляСт собой Ρ‚Ρ€Π΅Ρ…ΠΆΠΈΠ»ΡŒΠ½Ρ‹ΠΉ кабСль, Π½Π° ΠΎΠ΄Π½ΠΎΠΌ ΠΊΠΎΠ½Ρ†Π΅ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ имССтся Ρ‚Ρ€Π΅Ρ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ нСпосрСдствСнно ΠΊ Π‘Π»ΠΎΠΊΡƒ питания. На Π²Ρ‚ΠΎΡ€ΠΎΠΌ ΠΊΠΎΠ½Ρ†Π΅ кабСля установлСна Π²ΠΈΠ»ΠΊΠ° C6 с ΠΊΡ€ΡƒΠ³Π»Ρ‹ΠΌΠΈ ΡˆΡ‚Ρ‹Ρ€ΡΠΌΠΈ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ 4,8Β ΠΌΠΌ с Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰ΠΈΠΌ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠΌ Π² Π²ΠΈΠ΄Π΅ мСталличСских полосок ΠΏΠΎ Π±ΠΎΠΊΠ°ΠΌ Π΅Π΅ корпуса.

Если Π²ΡΠΊΡ€Ρ‹Ρ‚ΡŒ ΠΏΠ»Π°ΡΡ‚ΠΌΠ°ΡΡΠΎΠ²ΡƒΡŽ ΠΎΠ±ΠΎΠ»ΠΎΡ‡ΠΊΡƒ кабСля, Ρ‚ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ Ρ‚Ρ€ΠΈ Ρ†Π²Π΅Ρ‚Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°. Π–Π΅Π»Ρ‚ΠΎ — Π·Π΅Π»Π΅Π½Ρ‹ΠΉ – являСтся Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰ΠΈΠΌ, Π° ΠΏΠΎ ΠΊΠΎΡ€ΠΈΡ‡Π½Π΅Π²ΠΎΠΌΡƒ ΠΈ синСму (ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ Ρ†Π²Π΅Ρ‚Π°), подаСтся ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅Π΅ напряТСниС 220Π’.

Π–Π΅Π»Ρ‚ΠΎ — Π·Π΅Π»Π΅Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ Π² Π²ΠΈΠ»ΠΊΠ΅ Π‘6 присоСдиняСтся ΠΊ Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰ΠΈΠΌ Π±ΠΎΠΊΠΎΠ²Ρ‹ΠΌ полоскам. Π’Π°ΠΊ Ρ‡Ρ‚ΠΎ Ссли придСтся Π·Π°ΠΌΠ΅Π½ΡΡ‚ΡŒ Π²ΠΈΠ»ΠΊΡƒ, Π½Π΅ Π·Π°Π±ΡƒΠ΄ΡŒΡ‚Π΅ ΠΎΠ± этом. ВсС ΠΎ элСктричСских Π²ΠΈΠ»ΠΊΠ°Ρ… ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»Π°Ρ… ΠΈΡ… ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡƒΠ·Π½Π°Ρ‚ΡŒ ΠΈΠ· ΡΡ‚Π°Ρ‚ΡŒΠΈ сайта «ЭлСктричСская Π²ΠΈΠ»ΠΊΠ°Β».

О сСчСнии ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², выходящих ΠΈΠ· Π‘ΠŸ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°

Π₯отя Ρ‚ΠΎΠΊΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΡ‚Π΄Π°Π²Π°Ρ‚ΡŒ Π² Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π±Π»ΠΎΠΊ питания, ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ дСсятки Π°ΠΌΠΏΠ΅Ρ€, сСчСниС выходящих ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ², ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, составляСт всСго 0,5Β ΠΌΠΌ2, Ρ‡Ρ‚ΠΎ допускаСт ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ Ρ‚ΠΎΠΊΠ° ΠΏΠΎ ΠΎΠ΄Π½ΠΎΠΌΡƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΡƒ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ΠΎΠΉ Π΄ΠΎ 3 А. Π‘ΠΎΠ»Π΅Π΅ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ ΠΎ Π½Π°Π³Ρ€ΡƒΠ·ΠΎΡ‡Π½ΠΎΠΉ способности ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡƒΠ·Π½Π°Ρ‚ΡŒ ΠΈΠ· ΡΡ‚Π°Ρ‚ΡŒΠΈ «О Π²Ρ‹Π±ΠΎΡ€Π΅ сСчСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° для элСктропроводки». Однако всС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΎΠ΄Π½ΠΎΠ³ΠΎ Ρ†Π²Π΅Ρ‚Π° запаяны Π½Π° ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅ Π² ΠΎΠ΄Π½Ρƒ Ρ‚ΠΎΡ‡ΠΊΡƒ, ΠΈ Ссли Π±Π»ΠΎΠΊ ΠΈΠ»ΠΈ ΠΌΠΎΠ΄ΡƒΠ»ΡŒ Π² ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π΅ потрСбляСт больший, Ρ‡Π΅ΠΌ 3 А Ρ‚ΠΎΠΊ, Ρ‡Π΅Ρ€Π΅Π· Ρ€Π°Π·ΡŠΠ΅ΠΌ подводится напряТСниС ΠΏΠΎ нСскольким ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌ, Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΌ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ. НапримСр ΠΊ матСринской ΠΏΠ»Π°Ρ‚Π΅ напряТСниС +3,3Β Π’ ΠΈ +5Β Π’ подводится ΠΏΠΎ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅ΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌ. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, обСспСчиваСтся ΠΏΠΎΠ΄Π°Ρ‡Π° Ρ‚ΠΎΠΊΠ° Π½Π° ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ½ΡΠΊΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ Π΄ΠΎ 12 А.

ΠœΠ΅Ρ‚ΠΎΠ΄ΠΈΠΊΠ° тСстирования Π±Π»ΠΎΠΊΠΎΠ² питания стандарта ATX

  • Π’Π²Π΅Π΄Π΅Π½ΠΈΠ΅
  • Π₯арактСристики Π±Π»ΠΎΠΊΠ° питания
    • Допустимая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ
    • Допустимый ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ отклонСния напряТСний
    • Π£Ρ€ΠΎΠ²Π΅Π½ΡŒ ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΉ
    • Π’Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС, ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ ΠΈ PFC
    • Π‘ΠΈΠ³Π½Π°Π»ΡŒΠ½Ρ‹Π΅ Π»ΠΈΠ½ΠΈΠΈ PSON ΠΈ PWOK
    • Π‘Ρ…Π΅ΠΌΡ‹ Π·Π°Ρ‰ΠΈΡ‚Ρ‹
    • НСмного ΠΎ Ρ€Π°Π·Π΄Π΅Π»Π΅Π½ΠΈΠΈ +12Π’ ΠΊΠ°Π½Π°Π»Π° Π½Π° нСсколько Β«Π²ΠΈΡ€Ρ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹Ρ…Β»
    • КабСльноС оснащСниС Π±Π»ΠΎΠΊΠ°
    • Π¨ΡƒΠΌΠ½ΠΎΡΡ‚ΡŒ систСмы охлаТдСния
  • ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, потрСбляСмая Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚ΡƒΡŽΡ‰ΠΈΠΌΠΈ
  • ΠœΠ΅Ρ‚ΠΎΠ΄ΠΈΠΊΠ° ΠΈ стСнд для тСстирования
  • Π˜Ρ‚ΠΎΠ³ΠΈ ΠΈ дальнСйшиС ΠΏΡƒΡ‚ΠΈ развития

Π‘ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ питания, Π² ΠΎΠ±Ρ‰Π΅ΠΌ, ΠΈ для ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° Π² частности, ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ собой довольно слоТныС устройства. ΠžΡΠ½ΠΎΠ²Π½Ρ‹Ρ… Ρ‚ΠΎΠ»ΡŒΠΊΠΎ элСктричСских характСристик большС дСсятка, Π° Π΅ΡΡ‚ΡŒ Π΅Ρ‰Π΅ ΡˆΡƒΠΌΠΎΠ²Ρ‹Π΅, Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹Π΅, массогабаритныС. ВсС Π±Π»ΠΎΠΊΠΈ питания стандарта АВΠ₯ ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΌΠΈ прСобразоватСлями с Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ вариациями схСмных Ρ€Π΅ΡˆΠ΅Π½ΠΈΠΉ, Π½ΠΎ с Π΅Π΄ΠΈΠ½Ρ‹ΠΌ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΎΠΌ Ρ€Π°Π±ΠΎΡ‚Ρ‹. Π‘Π΅Π· ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ оборудования, Π² Π²ΠΈΠ΄Π΅ управляСмых Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ, осциллографа ΠΈ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π΄Ρ€ΡƒΠ³ΠΈΡ… устройств Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΎΡ‚Π΅ΡΡ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ соотвСтствиС стандарту характСристик, ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π½Π° Π½Π°ΠΊΠ»Π΅ΠΉΠΊΠ΅ ΠΈ Π² паспортС Π±Π»ΠΎΠΊΠ° питания. Π‘Π°ΠΌΡ‹ΠΉ простой вопрос «Π₯Π²Π°Ρ‚ΠΈΡ‚ Π»ΠΈ Π±Π»ΠΎΠΊΠ° питания Π₯Π₯Π₯ для Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° Π£Π£Π£?» Π½Π° самом Π΄Π΅Π»Π΅ вовсС Π½Π΅ Ρ‚Π°ΠΊ прост. Для ΠΎΡ‚Π²Π΅Ρ‚Π° Π½Π° поставлСнный вопрос Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ с Ρ€Π°Π·Π½ΠΎΠΎΠ±Ρ€Π°Π·Π½Ρ‹ΠΌΠΈ характСристиками ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π±Π»ΠΎΠΊΠΎΠ² питания ΠΈ Ρ‚ΠΈΠΏΠΈΡ‡Π½Ρ‹ΠΌ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½ΠΎΠ³ΠΎ ΠΆΠ΅Π»Π΅Π·Π°.

ВсС основныС характСристики ΠΈ трСбования Π² Ρ‚ΠΎΠΉ ΠΈΠ»ΠΈ ΠΈΠ½ΠΎΠΉ стСпСни описаны Π² Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ…, извСстных ΠΊΠ°ΠΊ ATX12V Power Supply Design Guide Version 2.2, SSI EPS12V Power Supply Design Guide Version 2.91 ΠΈ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹Ρ…. Π­Ρ‚Π° докумСнтация прСдназначаСтся производитСлям Π±Π»ΠΎΠΊΠΎΠ² питания для обСспСчСния совмСстимости ΠΈΡ… Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ с общСпринятым стандартом ATX.

Бюда входят гСомСтричСскиС, мСханичСскиС ΠΈ, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ ΠΆΠ΅, элСктричСскиС характСристики устройств. Вся докумСнтация доступна Π² ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΠΎΠΌ Π²ΠΈΠ΄Π΅ Π² сСти Internet ( ATX12V PSDG / SSI EPS PSDG ). ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ основныС Ρ‚Π΅ΠΌΡ‹, описанныС Π² этой Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ. ΠΠ°Ρ‡Π°Ρ‚ΡŒ стоит с Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ Π²Π°ΠΆΠ½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, которая указываСтся Π½Π° ΠΊΠ°ΠΆΠ΄ΠΎΠΌ Π±Π»ΠΎΠΊΠ΅ питания доступном Π² Ρ€ΠΎΠ·Π½ΠΈΡ‡Π½ΠΎΠΉ ΠΏΡ€ΠΎΠ΄Π°ΠΆΠ΅.

ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания ΠΈΠΌΠ΅Π΅Ρ‚ нСсколько Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… ΠΊΠ°Π½Π°Π»ΠΎΠ² с Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌ напряТСниСм ΠΈ рассчитан Π½Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΡƒΡŽ Π΄ΠΎΠ»Π³ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎ ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ ΠΈΠ· Π½ΠΈΡ…. Π‘ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ стандарт прСдписываСт Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ ΠΊΠ°Π½Π°Π»ΠΎΠ² с напряТСниСм +5Π’, +12Π’, +3.3Π’, -12Π’ ΠΈ Π΄Π΅ΠΆΡƒΡ€Π½ΠΎΠ΅ напряТСниС +5Π’. ΠžΠ±Ρ‰Π°Ρ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½Π° Π² Π²Π°Ρ‚Ρ‚Π°Ρ… Π½Π° Π½Π°ΠΊΠ»Π΅ΠΉΠΊΠ΅ (ΠΏΠΎ-английски Π·Π²ΡƒΡ‡ΠΈΡ‚ ΠΊΠ°ΠΊ Total Power). Π­Ρ‚Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° прСдставляСт собой сумму всСх мощностСй ΠΏΠΎ ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ ΠΈΠ· ΠΊΠ°Π½Π°Π»ΠΎΠ² ΠΈ Π»Π΅Π³ΠΊΠΎ подсчитываСтся суммированиСм произвСдСния Ρ‚ΠΎΠΊΠΎΠ² Π½Π° ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ напряТСния. К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, Ρƒ нас имССтся Π±Π»ΠΎΠΊ питания с ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ 500 Π²Π°Ρ‚Ρ‚, с ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΌΠΈ допустимыми Ρ‚ΠΎΠΊΠ°ΠΌΠΈ: +3.3Π’ 30А, +5Π’ 30А, +12Π’ 40А, -12Π’ 0.

8А, +5Π’Π΄ 2.5А. ΠŸΠ΅Ρ€Π΅ΠΌΠ½ΠΎΠΆΠΈΠ² ΠΈ просуммировав, ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅ΠΌ ΠΈΡ‚ΠΎΠ³ΠΎΠ²ΡƒΡŽ Ρ†ΠΈΡ„Ρ€Ρƒ (250+480+9.6+12.5) = 752.1 Π’Ρ‚. ΠŸΠΎΡ‡Π΅ΠΌΡƒ ΠΆΠ΅ Π½Π° Π½Π°ΠΊΠ»Π΅ΠΉΠΊΠ΅ ΡƒΠΊΠ°Π·Π°Π½ΠΎ 500Π’Ρ‚? Π”Π΅Π»ΠΎ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ сущСствуСт взаимная Π·Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ ΠΊΠ°Π½Π°Π»ΠΎΠ² ΠΈΡ… совмСстной максимальной мощности. На Π½Π°ΠΊΠ»Π΅ΠΉΠΊΠ΅ ΡƒΠΊΠ°Π·Π°Π½ΠΎ, Ρ‡Ρ‚ΠΎ максимальная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎ ΠΊΠ°Π½Π°Π»Π°ΠΌ +3.3Π’ ΠΈ +5Π’ Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ 152 Π’Ρ‚ Π² любом случаС, Π° общая суммарная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΊΠ°Π½Π°Π»ΠΎΠ² +12Π’ ΠΈ +3.3 & 5Π’ Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΡ€Π΅Π²Ρ‹ΡΠΈΡ‚ΡŒ 480 Π’Ρ‚. Π’ΠΎ Π΅ΡΡ‚ΡŒ, ΠΌΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ Π½Π°Π³Ρ€ΡƒΠ·ΠΈΡ‚ΡŒ Π±Π»ΠΎΠΊ Π½Π° ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎ +12Π’, оставив Π±Π΅Π· Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Π΅ ΠΊΠ°Π½Π°Π»Ρ‹, Π»ΠΈΠ±ΠΎ ΠΏΡ€ΠΈ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности ΠΊΠ°Π½Π°Π»ΠΎΠ² +3.3 ΠΈ +5Π’ (152 Π’Ρ‚ Π² нашСм случаС), ΠΌΠΎΠΆΠ΅ΠΌ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ 328 Π’Ρ‚ ΠΏΠΎ +12Π’. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ ΠΏΡ€ΠΈ подсчСтах Π½ΡƒΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ Π²Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ ΠΈ всСгда ΠΎΠ±Ρ€Π°Ρ‰Π°Ρ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° Π΄ΠΎΠΏΡƒΡΡ‚ΠΈΠΌΡƒΡŽ ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΠΎ ΠΊΠ°ΠΆΠ΄ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ это ΡƒΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Π½Π°ΠΊΠ»Π΅ΠΉΠΊΠ΅, Π² Π²ΠΈΠ΄Π΅ ΠΎΠ±Ρ‰Π΅ΠΉ ячСйки с Π΅Π΄ΠΈΠ½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ΠΎΠΉ мощности для Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΠΊΠ°Π½Π°Π»ΠΎΠ².

Π‘ ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ этого Ρ„Π°ΠΊΡ‚ΠΎΡ€Π° Π½ΠΎΠ²Ρ‹ΠΉ пСрСсчСт мощности Π±ΡƒΠ΄Π΅Ρ‚ Π²Ρ‹Π³Π»ΡΠ΄Π΅Ρ‚ΡŒ Ρ‚Π°ΠΊ: 152+328+9.6+12.5=502.1 Π’Ρ‚, Π»ΠΈΠ±ΠΎ 0+480+9. 6+12.5=502.1 Π’Ρ‚, Π»ΠΈΠ±ΠΎ любая ΠΈΠ· допустимых Π²Π°Ρ€ΠΈΠ°Ρ†ΠΈΠΉ ΠΌΠ΅ΠΆΠ΄Ρƒ этими двумя ΠΊΡ€Π°ΠΉΠ½ΠΈΠΌΠΈ значСниями распрСдСлСния мощностСй ΠΏΠΎ ΠΊΠ°Π½Π°Π»Π°ΠΌ. Π˜ΡΡ…ΠΎΠ΄Ρ ΠΈΠ· этого, Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ вопрос – Π° ΠΊΠ°ΠΊ ΠΆΠ΅ Ρ‚Π΅ΡΡ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π±Π»ΠΎΠΊ: Π½Π° ΠΏΠΎΠ»Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ ΠΏΠΎ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹ΠΌ ΠΊΠ°Π½Π°Π»Π°ΠΌ, Π»ΠΈΠ±ΠΎ Π½Π° максимальной мощности ΠΊΠ°Π½Π°Π»Π° +12Π’? А ΠΌΠΎΠΆΠ΅Ρ‚ Π½Π° ΠΊΠ°ΠΊΠΎΠΌ-Ρ‚ΠΎ ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΌ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΈ? Рассмотрим этот ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π² дальнСйшСм ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅.

Π’Π°ΠΊΠΆΠ΅ Π½Π΅ стоит ΠΏΡƒΡ‚Π°Ρ‚ΡŒ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ максимальной Π΄ΠΎΠ»Π³ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΉ мощности ΠΈ ΠΏΠΈΠΊΠΎΠ²ΠΎΠΉ мощности (Total Peak Power), допустимой Π½Π° нСбольшой ΠΏΠ΅Ρ€ΠΈΠΎΠ΄ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ (17 сСкунд согласно ATX 2.2 ΠΈ 12 сСкунд ΠΏΠΎ EPS 2.91). К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, Π±Π»ΠΎΠΊ питания с номинальной ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ 500Π’Ρ‚ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹Π΄Π°Ρ‚ΡŒ Π² ΠΏΠΈΠΊΠ΅ Π΄ΠΎ 530 Π’Ρ‚, Π½ΠΎ для Π±Π»ΠΎΠΊΠ° питания постоянно Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ с ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ΠΌ номинальной мощности Π½Π΅ΠΆΠ΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, вСдь запас прочности ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ Π½Π΅ ΠΎΡ‡Π΅Π½ΡŒ большим, ΠΈ ΠΆΠ°Ρ€ΠΊΠΈΠΌ Π»Π΅Ρ‚ΠΎΠΌ случится нСприятный Ρ„Π΅ΠΉΠ΅Ρ€Π²Π΅Ρ€ΠΊ.

Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄Π°Ρ†ΠΈΠΈ

Π­Ρ‚Π° характСристика являСтся ΠΎΠ΄Π½ΠΈΠΌ ΠΈΠ· основных ΠΈ опрСдСляСт допустимоС ΠΎΡ‚ΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΠ΅ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΈΠ· напряТСний. Π£Π΄ΠΎΠ±Π½Π΅Π΅ ΠΈ нагляднСС Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ эти Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ ΠΊΠ°ΠΊ Π΄Π²Π΅ Ρ‚Π°Π±Π»ΠΈΡ†Ρ‹, взятыС ΠΈΠ· стандарта EPS 2. 91:

Π’Π°Π±Π»ΠΈΡ†Π° 20 ΠΎΡ‚Ρ€Π°ΠΆΠ°Π΅Ρ‚ максимально допустимый ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ ΠΎΡ‚ΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΠΉ, Π° Ρ‚Π°Π±Π»ΠΈΡ†Π° 21 – ΠΎΠΏΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ, с Π±ΠΎΠ»Π΅Π΅ ТСсткими Ρ€Π°ΠΌΠΊΠ°ΠΌΠΈ, Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹ΠΌΠΈ для графичСских станций ΠΈ сСрвСров. Если ΠΎΡ‚ΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΠ΅ ΠΏΠΎ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ Π±ΡƒΠ΄Π΅Ρ‚ Π½ΠΈΠΆΠ΅ 5-10% ΠΏΠΎΡ€ΠΎΠ³Π°, вСроятно появлСниС сбоСв Π² Ρ€Π°Π±ΠΎΡ‚Π΅ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°, Π»ΠΈΠ±ΠΎ спонтанныС ΠΏΠ΅Ρ€Π΅Π·Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π²ΠΎ врСмя большой Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π° процСссор ΠΈΠ»ΠΈ Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρƒ. Блишком ΠΆΠ΅ высокоС напряТСниС Π½Π΅Π³Π°Ρ‚ΠΈΠ²Π½ΠΎ сказываСтся Π½Π° Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΉ Π½Π° матСринской ΠΏΠ»Π°Ρ‚Π΅ ΠΈ ΠΏΠ»Π°Ρ‚Π°Ρ… Ρ€Π°ΡΡˆΠΈΡ€Π΅Π½ΠΈΡ, Π° Ρ‚Π°ΠΊΠΆΠ΅ способно вывСсти ΠΈΠ· строя Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ схСмы винчСстСров, Π»ΠΈΠ±ΠΎ Π²Ρ‹Π·Π²Π°Ρ‚ΡŒ ΠΈΡ… ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Ρ‹ΠΉ износ. Π’ Π±ΠΎΠ»Π΅Π΅ лояльном ATX Power Supply Design Guide Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ для ΠΊΠ°Π½Π°Π»ΠΎΠ² с напряТСниСм +12Π’ рСгламСнтируСтся допустимоС 10%-Π½ΠΎΠ΅ ΠΎΡ‚ΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΈ ΠΏΠΈΠΊΠΎΠ²ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ Π½Π° эти ΠΊΠ°Π½Π°Π»Ρ‹. ΠŸΡ€ΠΈ этом напряТСниС ΠΊΠ°Π½Π°Π»Π° +12V2 (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠΎΠ³ΠΎ для питания процСссора) Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΡΠ½ΠΈΠ·ΠΈΡ‚ΡŒΡΡ ΠΌΠ΅Π½Π΅Π΅ +11 Π’.

  • Π£Ρ€ΠΎΠ²Π΅Π½ΡŒ ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΉ

НС ΠΌΠ΅Π½Π΅Π΅ Π²Π°ΠΆΠ½Ρ‹ΠΌ являСтся ΠΈ минимально Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Π΅ выбросы (ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΈ) напряТСния Π½Π° ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΈΠ· Π»ΠΈΠ½ΠΈΠΉ. ДопустимыС Ρ€Π°ΠΌΠΊΠΈ описаны Π² стандартС ΠΊΠ°ΠΊ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΈ выглядят Ρ‚Π°ΠΊ:

Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊΠ°ΠΌΠΈ ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΉ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΡΠ²Π»ΡΡŽΡ‚ΡΡ схСмы ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΉ Π²Π½ΡƒΡ‚Ρ€ΠΈ самого Π±Π»ΠΎΠΊΠ° питания, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΡ‰Π½Ρ‹Π΅ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ с ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΌ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΎΠΌ потрСблСния, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ процСссоры, Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹. ВинчСстСры ΠΈ ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΉΡΡ Π² Π½ΠΈΡ… Π±Π»ΠΎΠΊ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Ρ… Π³ΠΎΠ»ΠΎΠ²ΠΎΠΊ Π²ΠΎ врСмя частого пСрСмСщСния Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠΎΠ·Π΄Π°Π²Π°Ρ‚ΡŒ всплСски ΠΏΠΎΠΌΠ΅Ρ…, ΠΎΠ΄Π½Π°ΠΊΠΎ ΠΈΡ… Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° мощности Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ мСньшС.

Π‘Π»ΠΎΠΊ питания обязан Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π²ΠΎ всСх допустимых Ρ€Π΅ΠΆΠΈΠΌΠ°Ρ… ΠΏΡ€ΠΈ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСниях:

НаличиС напряТСний, ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π² Ρ‚Π°Π±Π»ΠΈΡ†Π΅ Π½ΠΈΠΆΠ΅, Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΊ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΡŽ схСм Π±Π»ΠΎΠΊΠ° питания. ΠŸΡ€ΠΎΠΏΠ°Π΄Π°Π½ΠΈΠ΅ сСтСвого напряТСния Π½Π° любой ΠΏΠ΅Ρ€ΠΈΠΎΠ΄ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ, Π² любой ΠΌΠΎΠΌΠ΅Π½Ρ‚ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΊ нСисправности Π±Π»ΠΎΠΊΠ°. ΠŸΡ€ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ, Ρ‚ΠΎΠΊ зарядки Π²Ρ‹ΡΠΎΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Ρ… кондСнсаторов Π½Π΅ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹Π΅ значСния Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… Ρ†Π΅ΠΏΠ΅ΠΉ (ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΡŒ, Π²Ρ‹ΠΏΡ€ΡΠΌΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π΄ΠΈΠΎΠ΄Ρ‹ ΠΈ схСмы ограничСния Ρ‚ΠΎΠΊΠ°).

БущСствуСт ΠΌΠΈΡ„, Ρ‡Ρ‚ΠΎ Π±ΠΎΠ»Π΅Π΅ ΠΌΠΎΡ‰Π½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания потрСбляСт большС мощности ΠΈΠ· Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ, ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹ΠΌ Π΄Π΅ΡˆΠ΅Π²Ρ‹ΠΌ собратом. На самом Π΄Π΅Π»Π΅, часто Π² Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΈΠΌΠ΅Π΅Ρ‚ мСсто обратная ситуация. ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ Π±Π»ΠΎΠΊ ΠΈΠΌΠ΅Π΅Ρ‚ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ энСргии ΠΏΡ€ΠΈ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ΠΈΠΈ сСтСвого напряТСния Π² Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½ΠΎΠ΅ постоянноС, ΠΈΠ΄ΡƒΡ‰Π΅Π΅ ΠΊ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Π°ΠΌ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°. ΠšΠŸΠ” (ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ) соврСмСнного дСшСвого Π±Π»ΠΎΠΊΠ° ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ колСблСтся ΠΎΠΊΠΎΠ»ΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ 65-70%, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ Π±ΠΎΠ»Π΅Π΅ Π΄ΠΎΡ€ΠΎΠ³ΠΈΠ΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°Ρ‚ΡŒ ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π΄ΠΎ 85%. НапримСр, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΠ² ΠΎΠ±Π° Π±Π»ΠΎΠΊΠ° ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ 200 Π’Ρ‚ (ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ ΡΡ‚ΠΎΠ»ΡŒΠΊΠΎ потрСбляСт Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ΠΎΠ²), ΠΌΡ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠΌ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ 70 Π’Ρ‚ Π² ΠΏΠ΅Ρ€Π²ΠΎΠΌ случаС ΠΈ лишь 30 Π’Ρ‚ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΎΠΌ. 40 Π²Π°Ρ‚Ρ‚ экономии ΠΏΡ€ΠΈ Π΅ΠΆΠ΅Π΄Π½Π΅Π²Π½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Π΅ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° ΠΏΠΎ 5 часов Π² сутки ΠΈ 30-Π΄Π½Π΅Π²Π½ΠΎΠΌ мСсяцС ΠΏΠΎΠΌΠΎΠ³ΡƒΡ‚ ΡΡΠΊΠΎΠ½ΠΎΠΌΠΈΡ‚ΡŒ 6 ΠΊΠ’Ρ‚ Π½Π° счСтС Π·Π° ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ½Π΅Ρ€Π³ΠΈΡŽ. ΠšΠΎΠ½Π΅Ρ‡Π½ΠΎ, это мизСрная Ρ†ΠΈΡ„Ρ€Π° для ΠΎΠ΄Π½ΠΎΠ³ΠΎ ПК, Π½ΠΎ Ссли Π²Π·ΡΡ‚ΡŒ ΡƒΠΆΠ΅ офис Π½Π° 100 ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ΠΎΠ², Ρ‚ΠΎ Ρ†ΠΈΡ„Ρ€Π° ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ Π·Π°ΠΌΠ΅Ρ‚Π½ΠΎΠΉ. Π’Π°ΠΊΠΆΠ΅ стоит ΡƒΡ‡Π΅ΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ прСобразования Ρ€Π°Π·Π»ΠΈΡ‡Π½Π° ΠΏΡ€ΠΈ Ρ€Π°Π·Π½ΠΎΠΉ мощности Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. А ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΏΠΈΠΊ ΠšΠŸΠ” приходится Π½Π° 50-70% Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ, практичСского смысла Π² ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π΅Π½ΠΈΠΈ Π‘ΠŸ с Π΄Π²ΡƒΠΊΡ€Π°Ρ‚Π½Ρ‹ΠΌ ΠΈ Π±ΠΎΠ»Π΅Π΅ запасом мощности Π½Π΅Ρ‚.

Π­Ρ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ 70% для ΠΏΠΎΠ»Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, ΠΈ 65% для 20%-Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. ΠŸΡ€ΠΈ этом рСкомСндуСмая ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ ΠΊΠ°ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ 75% ΠΈΠ»ΠΈ Π»ΡƒΡ‡ΡˆΠ΅. БущСствуСт Π΄ΠΎΠ±Ρ€ΠΎΠ²ΠΎΠ»ΡŒΠ½Π°Ρ систСма сСртификации для ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ, извСстная ΠΊΠ°ΠΊ Plus 80. ВсС источники питания, ΡƒΡ‡Π°ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ Π² этой ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ΅, ΠΈΠΌΠ΅ΡŽΡ‚ ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ прСобразования ΡΠ²Ρ‹ΡˆΠ΅ 80%. На Ρ‚Π΅ΠΊΡƒΡ‰ΠΈΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ список участников-ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ Π² ΠΈΠ½ΠΈΡ†ΠΈΠ°Ρ‚ΠΈΠ²Π΅ Plus 80 Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π±ΠΎΠ»Π΅Π΅ 60 Π½Π°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠΉ.

Π’Π°ΠΊΠΆΠ΅ нСльзя ΠΏΡƒΡ‚Π°Ρ‚ΡŒ ΠšΠŸΠ” Π±Π»ΠΎΠΊΠ° питания с Ρ‚Π°ΠΊΠΎΠΉ характСристикой ΠΊΠ°ΠΊ коэффициСнт мощности (Power Factor). БущСствуСт рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ активная, ΠΈ коэффициСнт мощности ΠΎΡ‚Ρ€Π°ΠΆΠ°Π΅Ρ‚ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности ΠΊ ΠΎΠ±Ρ‰Π΅ΠΉ суммарной мощности потрСблСния. Π‘ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ Π±Π»ΠΎΠΊΠΎΠ² питания Π±Π΅Π· ΠΊΠ°ΠΊΠΈΡ…-Π»ΠΈΠ±ΠΎ схСм ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ†ΠΈΠΈ ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ 0.6-0.65 Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠΌ мощности. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ питания Π² Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ стСпСни ΡΠΎΠ·Π΄Π°ΡŽΡ‚ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΈ ΠΈΡ… ΠΏΠΎΡ‚Ρ€Π΅Π±Π»Π΅Π½ΠΈΠ΅ выглядит ΠΊΠ°ΠΊ ΠΌΠΎΡ‰Π½Ρ‹Π΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΡ‹ Π²ΠΎ врСмя ΠΏΠΈΠΊΠΎΠ² синусоиды сСтСвого напряТСния. Π­Ρ‚ΠΎ создаСт ΠΏΠΎΠΌΠ΅Ρ…ΠΈ Π² элСктросСти, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΠ²Π»ΠΈΡΡ‚ΡŒ Π½Π° Π΄Ρ€ΡƒΠ³ΠΈΠ΅ устройства, ΠΏΠΈΡ‚Π°Π΅ΠΌΡ‹Π΅ ΠΎΡ‚ Ρ‚ΠΎΠΉ ΠΆΠ΅ элСктросСти. Для устранСния этой особСнности ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ схСмы с пассивной ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ†ΠΈΠ΅ΠΉ Ρ„Π°ΠΊΡ‚ΠΎΡ€Π° мощности (Passive PFC) ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ (Active PFC). Активный PFC эффСктивно справляСтся с этой Π·Π°Π΄Π°Ρ‡Π΅ΠΉ, ΠΏΠΎ сути, являясь ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΌ ΠΌΠ΅ΠΆΠ΄Ρƒ самим Π±Π»ΠΎΠΊΠΎΠΌ питания ΠΈ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ΅Ρ‚ΡŒΡŽ. Π€Π°ΠΊΡ‚ΠΎΡ€ мощности Π² Π±Π»ΠΎΠΊΠ°Ρ… с использованиСм APFC Π»Π΅Π³ΠΊΠΎ достигаСт Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ 0.97-0.99, Ρ‡Ρ‚ΠΎ Π·Π½Π°Ρ‡ΠΈΡ‚ практичСски ΠΏΠΎΠ»Π½ΠΎΠ΅ отсутствиС Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ Π² ΠΏΠΎΡ‚Ρ€Π΅Π±Π»Π΅Π½ΠΈΠΈ Π‘ΠŸ. Пассивная схСма ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ†ΠΈΠΈ Power Factor прСдставляСт собой массивный Π΄Ρ€ΠΎΡΡΠ΅Π»ΡŒ, Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΉ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ сСтСвым ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌ Π±Π»ΠΎΠΊΠ° питания. Однако ΠΎΠ½ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΌΠ΅Π½Π΅Π΅ эффСктивСн ΠΈ Π½Π° ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ Ρ„Π°ΠΊΡ‚ΠΎΡ€ Π΄ΠΎ 0.7-0.75. Π‘ Ρ‚ΠΎΡ‡ΠΊΠΈ зрСния ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° ΠΈ потрСбитСля Ρ€Π°Π·Π½ΠΈΡ†Ρ‹ ΠΌΠ΅ΠΆΠ΄Ρƒ Π±Π»ΠΎΠΊΠΎΠΌ с APFC ΠΈ Π±Π»ΠΎΠΊΠΎΠΌ Π²ΠΎΠΎΠ±Ρ‰Π΅ Π±Π΅Π· ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ†ΠΈΠΈ практичСски Π½Π΅Ρ‚, использованиС ΠΏΠ΅Ρ€Π²Ρ‹Ρ… Π²Ρ‹Π³ΠΎΠ΄Π½ΠΎ компаниям элСктроснабТСния.

PSON (Power Supply ON) – ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Π°Ρ сигнальная линия для Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ\Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π±Π»ΠΎΠΊΠ° питания Π»ΠΎΠ³ΠΈΠΊΠΎΠΉ матСринской ΠΏΠ»Π°Ρ‚Ρ‹. Когда этот сигнал Π½Π΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ ΠΊ Π·Π΅ΠΌΠ»Π΅, Π±Π»ΠΎΠΊ питания Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΎΡΡ‚Π°Π²Π°Ρ‚ΡŒΡΡ Π² Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΌ состоянии, Π·Π° ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ ΠΊΠ°Π½Π°Π»Π° +5Π’ (Π΄Π΅ΠΆΡƒΡ€Π½ΠΎΠ΅). ΠŸΡ€ΠΈ логичСском Π½ΡƒΠ»Π΅ (напряТСниС Π½ΠΈΠΆΠ΅ 1 Π’) – Π»ΠΎΠ³ΠΈΠΊΠ° Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π±Π»ΠΎΠΊ питания. PWOK (Power OK) – сигнальная линия, ΠΏΠΎ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π±Π»ΠΎΠΊ питания сообщаСт матСринской ΠΏΠ»Π°Ρ‚Π΅, Ρ‡Ρ‚ΠΎ всС Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Π΅ Π»ΠΈΠ½ΠΈΠΈ находятся Π² Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠΌ состоянии ΠΈ стабилизация осущСствляСтся Π² Π·Π°Π΄Π°Π½Π½Ρ‹Ρ… стандартом ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ…. ВрСмя Π·Π°Π΄Π΅Ρ€ΠΆΠΊΠΈ появлСния сигнала ΠΏΡ€ΠΈ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Π΅ Π±Π»ΠΎΠΊΠ° питания с ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΏΠΎΠ΄Π°Ρ‡ΠΈ логичСского нуля ΠΏΠΎ PSON – 900 мс.

  • Π‘Ρ…Π΅ΠΌΡ‹ Π·Π°Ρ‰ΠΈΡ‚Ρ‹

Π‘Π»ΠΎΠΊ питания Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΈΠΌΠ΅Ρ‚ΡŒ схСмы Π·Π°Ρ‰ΠΈΡ‚Ρ‹, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Ρ‚ основныС Π²Ρ‹Ρ…ΠΎΠ΄Ρ‹ ΠΏΡ€ΠΈ Π½Π΅ΡˆΡ‚Π°Ρ‚Π½Ρ‹Ρ… ситуациях. Π—Π°Ρ‰ΠΈΡ‚Π° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π½Ρ‹ΠΉ запуск Π΄ΠΎ ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π½ΠΎΠ³ΠΎ появлСния сигнала Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π½Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π΅ PSON. Π—Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΠΎ Ρ‚ΠΎΠΊΡƒ (Over Current Protection, OCP) ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Π° для Π»ΠΈΠ½ΠΈΠΉ +3.3, +5, +12, -12, +5 (Π΄Π΅ΠΆΡƒΡ€Π½ΠΎΠ΅), ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΠΎΡ€ΠΎΠ³ срабатывания – 110%, ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ 150%. ΠŸΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ΅ Π±Π»ΠΎΠΊ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π²Ρ‹ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ ΠΈ Π½Π΅ Π²ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒΡΡ Π΄ΠΎ появлСния сигнала Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ, ΠΈΠ»ΠΈ Π΄ΠΎ ΠΏΠΎΠ»Π½ΠΎΠ³ΠΎ обСсточивания сСтСвого напряТСния. Π—Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ пСрСнапряТСния (Over Voltage Protection, OVP) Ρ‚Π°ΠΊΠΆΠ΅ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Π° ΠΈ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΎΡ‚ΡΠ»Π΅ΠΆΠΈΠ²Π°Ρ‚ΡŒΡΡ Π²Π½ΡƒΡ‚Ρ€ΠΈ самого источника питания. НапряТСниС Π½ΠΈΠΊΠΎΠ³Π΄Π° Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Π΅ Π² Ρ‚Π°Π±Π»ΠΈΡ†Π΅ 29 Π² любой ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ.

Π—Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π²Π° (Over Temperature Protection, OTP) Π±Π»ΠΎΠΊΠΎΠ² питания Π½Π΅ являСтся ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠ΅ΠΉ, поэтому вСсьма Π²Π°ΠΆΠ½ΠΎ ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ условия эксплуатаций источников питания Π² тСсных корпусах, Π»ΠΈΠ±ΠΎ Π² мСстах с ΡƒΡ…ΡƒΠ΄ΡˆΠ΅Π½Π½ΠΎΠΉ вСнтиляциСй. Максимальная Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° Π²ΠΎΠ·Π΄ΡƒΡ…Π° Π²ΠΎ врСмя Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ +50Β°Π‘. НСкоторыС ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‚ ΠΈ ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π±Π»ΠΎΠΊΠ° питания ΠΏΡ€ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½Π½ΠΎΠΉ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π΅ +25, ΠΈΠ»ΠΈ Π΄Π°ΠΆΠ΅ +15Β°Π‘, ΠΈ ΠΏΠΎΠΏΡ‹Ρ‚ΠΊΠ° Π½Π°Π³Ρ€ΡƒΠ·ΠΈΡ‚ΡŒ ΡƒΠΊΠ°Π·Π°Π½Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΏΠΎΠ΄ΠΎΠ±Π½ΠΎΠ΅ ΠΈΠ·Π΄Π΅Π»ΠΈΠ΅ Π² ΠΆΠ°Ρ€ΠΊΡƒΡŽ ΠΏΠΎΠ³ΠΎΠ΄Ρƒ ΠΌΠΎΠΆΠ΅Ρ‚ привСсти ΠΊ нСприятному Ρ„ΠΈΠ½Π°Π»Ρƒ. Π­Ρ‚ΠΎ ΠΈΠΌΠ΅Π½Π½ΠΎ Ρ‚ΠΎΡ‚ случай, ΠΊΠΎΠ³Π΄Π° ΠΏΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅ ΡˆΠ΅ΡΡ‚Ρ‹ΠΌ ΠΏΡƒΠ½ΠΊΡ‚ΠΎΠΌ снизу ΠΈΠΌΠ΅Π΅Ρ‚ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅. Если удаСтся Π½Π°ΠΉΡ‚ΠΈ допустимый Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π½Ρ‹ΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ для ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΉ ΠΌΠΎΠ΄Π΅Π»ΠΈ Π±Π»ΠΎΠΊΠ° Π½Π° тСстах, ΠΌΡ‹ ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅ΠΌ это явно Π² Ρ‚Π°Π±Π»ΠΈΡ†Π΅ с характСристиками.

Π—Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания (Short Curcuit Protection, SCP) – являСтся ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ для всСх Π±Π»ΠΎΠΊΠΎΠ² питания, провСряСтся ΠΊΡ€Π°Ρ‚ΠΊΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΌ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ силовой ΡˆΠΈΠ½Ρ‹ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΠ°Π½Π°Π»Π°ΠΌΠΈ ΠΈ Π·Π΅ΠΌΠ»Π΅ΠΉ Π±Π»ΠΎΠΊΠ° питания.

НабившСС оскомину Ρ€Π°Π·Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΊΠ°Π½Π°Π»ΠΎΠ² Π²Ρ‹Π·Π²Π°Π½ΠΎ Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ стандарта бСзопасности EN60950, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ прСдписываСт ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚ΡŒ Ρ‚ΠΎΠΊ Π½Π° доступных ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŽ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°Ρ… Π½Π° ΡƒΡ€ΠΎΠ²Π½Π΅ 240 ВА. Π’Π°ΠΊ ΠΊΠ°ΠΊ общая суммарная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΊΠ°Π½Π°Π»Π° +12Π’ Π² ΠΌΠΎΡ‰Π½Ρ‹Ρ… Π±Π»ΠΎΠΊΠ°Ρ… питания ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ эту Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ, Π±Ρ‹Π»ΠΎ принято Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ ввСсти Ρ€Π°Π·Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Π½Π° нСсколько ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΊΠ°Π½Π°Π»ΠΎΠ² с ΠΈΠ½Π΄ΠΈΠ²ΠΈΠ΄ΡƒΠ°Π»ΡŒΠ½ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚ΠΎΠΉ ΠΏΠΎ Ρ‚ΠΎΠΊΡƒ ΠΌΠ΅Π½Π΅Π΅ Ρ‡Π΅ΠΌ 20А. Π­Ρ‚ΠΈ Ρ€Π°Π·Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΊΠ°Π½Π°Π»Ρ‹ вовсС Π½Π΅ обязаны ΠΈΠΌΠ΅Ρ‚ΡŒ ΠΈΠ½Π΄ΠΈΠ²ΠΈΠ΄ΡƒΠ°Π»ΡŒΠ½ΡƒΡŽ ΡΡ‚Π°Π±ΠΈΠ»ΠΈΠ·Π°Ρ†ΠΈΡŽ Π²Π½ΡƒΡ‚Ρ€ΠΈ Π‘ΠŸ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π½Π° самом Π΄Π΅Π»Π΅, ΠΏΠΎΡ‡Ρ‚ΠΈ всС Π±Π»ΠΎΠΊΠΈ питания ΠΈΠΌΠ΅ΡŽΡ‚ ΠΎΠ΄ΠΈΠ½ ΡΠΈΠ»ΡŒΠ½ΠΎΡ‚ΠΎΡ‡Π½Ρ‹ΠΉ ΠΊΠ°Π½Π°Π» +12Π’, Π²Π½Π΅ зависимости ΠΎΡ‚ количСства Π²ΠΈΡ€Ρ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹Ρ… ΠΊΠ°Π½Π°Π»ΠΎΠ². Π₯отя Π½Π° Ρ€Ρ‹Π½ΠΊΠ΅ имССтся нСсколько ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ с Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Ρ€Π°Π·Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ стабилизаторами ΠΈ нСсколькими нСзависимыми линиями +12Π’, ΠΎΠ΄Π½Π°ΠΊΠΎ это лишь ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΈΠ· ΠΎΠ±Ρ‰Π΅Π³ΠΎ ΠΏΡ€Π°Π²ΠΈΠ»Π°. Для ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½Ρ‹Ρ… ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚ΡƒΡŽΡ‰ΠΈΡ… Π²ΠΈΡ€Ρ‚ΡƒΠ°Π»ΡŒΠ½ΠΎΠ΅, ΠΊΠ°ΠΊ ΠΈ Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠ΅ Ρ€Π°Π·Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎ ΠΊΠ°Π½Π°Π»Π°ΠΌ Π½ΠΈΠΊΠΎΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ Π½Π΅ сказываСтся, Π° Ρ‚Π΅ ΠΈΠ· ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚ΠΎΠΊ Π±ΠΎΠ»Π΅Π΅ Ρ‡Π΅ΠΌ 18-20А, ΠΈΠΌΠ΅ΡŽΡ‚ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π΄Π²ΡƒΡ… Ρ€Π°Π·Π΄Π΅Π»Π΅Π½Π½Ρ‹Ρ… ΠΊΠ°Π½Π°Π»ΠΎΠ². Π’Π°ΠΊ 8-ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ питания процСссора Π½Π° матСринских ΠΏΠ»Π°Ρ‚Π°Ρ… ΠΈΠΌΠ΅Π΅Ρ‚ ΠΏΠΎ Π΄Π²Π° ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° Π½Π° ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΈΠ· Π΄Π²ΡƒΡ… ΠΊΠ°Π½Π°Π»ΠΎΠ², Π° Ρ‚ΠΎΠΏΠΎΠ²Ρ‹Π΅ Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹ NVIDIA ΠΈ AMD ΠΈΠΌΠ΅ΡŽΡ‚ Π΄Π²Π° 6-ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… (Π»ΠΈΠ±ΠΎ ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΡŽ ΠΈΠ· 6-ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½ΠΎΠ³ΠΎ ΠΈ 8-ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ Ρƒ Radeon 2900 XT, Radeon HD 3870 X2, GeForce 9800 GX2) Ρ€Π°Π·ΡŠΠ΅ΠΌΠ°.

ΠšΡ€ΠΎΠΌΠ΅ элСктричСских характСристик ΠΈΠΌΠ΅ΡŽΡ‚ΡΡ ΠΈ физичСскиС. ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ Π±Π»ΠΎΠΊ, ΠΏΡ€Π΅Ρ‚Π΅Π½Π΄ΡƒΡŽΡ‰ΠΈΠΉ Π½Π° соотвСтствиС Ρ„ΠΎΡ€ΠΌ-Ρ„Π°ΠΊΡ‚ΠΎΡ€Ρƒ ATX Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΈΠΌΠ΅Ρ‚ΡŒ ΡˆΠΈΡ€ΠΈΠ½Ρƒ 150ΠΌΠΌ, ΠΏΡ€ΠΈ высотС 86ΠΌΠΌ. Π“Π»ΡƒΠ±ΠΈΠ½Π° Π±Π»ΠΎΠΊΠ° ΠΌΠΎΠΆΠ΅Ρ‚ Π²Π°Ρ€ΡŒΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΎΡ‚ 140ΠΌΠΌ Π΄ΠΎ 230ΠΌΠΌ ΠΈ Π±ΠΎΠ»Π΅Π΅.

Π‘ΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ Π±Π»ΠΎΠΊΠΈ питания ΠΎΡΠ½Π°Ρ‰Π°ΡŽΡ‚ΡΡ массой ΠΊΠ°Π±Π΅Π»Π΅ΠΉ с Ρ€Π°Π·Π½Ρ‹ΠΌΠΈ Ρ‚ΠΈΠΏΠ°ΠΌΠΈ Ρ€Π°Π·ΡŠΠ΅ΠΌΠΎΠ². Π˜Π½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡ ΠΎΠ± ΠΈΡ… Π΄Π»ΠΈΠ½Π°Ρ… ΠΈ количСствС ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΡ‚ Π΅Ρ‰Π΅ Π΄ΠΎ ΠΏΠΎΠΊΡƒΠΏΠΊΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ, ΠΏΠΎΠ΄ΠΎΠΉΠ΄Π΅Ρ‚ Π»ΠΈ конкрСтная модСль ΠΏΠΎΠ΄ Π½ΡƒΠΆΠ½Ρ‹ΠΉ корпус, Π»ΠΈΠ±ΠΎ придСтся Π΄ΠΎΠΊΡƒΠΏΠ°Ρ‚ΡŒ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½ΠΈΠΊΠΈ ΠΈ ΡƒΠ΄Π»ΠΈΠ½ΠΈΡ‚Π΅Π»ΠΈ. ВсС эти ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ Π² Π²ΠΈΠ΄Π΅ Ρ‚Π°Π±Π»ΠΈΡ†Ρ‹ для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΈΠ· протСстированных Π±Π»ΠΎΠΊΠΎΠ². ВСрхняя Ρ‡Π°ΡΡ‚ΡŒ – Π½Π΅ΡΡŠΠ΅ΠΌΠ½Ρ‹Π΅ ΠΊΠ°Π±Π΅Π»ΠΈ, Π° Π½ΠΈΠΆΠ΅, Π² случаС наличия отстСгиваСмых ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², с отступом ΡƒΠΊΠ°Π·Π°Π½Ρ‹ количСство ΠΈ Π΄Π»ΠΈΠ½Ρ‹ всСх ΠΊΠ°Π±Π΅Π»Π΅ΠΉ с Ρ€Π°Π·ΡŠΠ΅ΠΌΠ°ΠΌΠΈ.

Если Π½Π° ΠΎΠ΄Π½ΠΎΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π΅ имССтся нСсколько Ρ€Π°Π·ΡŠΠ΅ΠΌΠΎΠ² – Π΄Π»ΠΈΠ½Ρ‹ Π΄ΠΎ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ Π·Π°ΠΏΠΈΡΡ‹Π²Π°ΡŽΡ‚ΡΡ Π² ряд. К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, общая Π΄Π»ΠΈΠ½Π° кабСля Π² ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ Π²Ρ‹ΡˆΠ΅ для послСднСго Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° SATA – 45+15+15 = 75см. НСстандартныС Ρ€Π°Π·ΡŠΠ΅ΠΌΡ‹, ΠΊ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, 3-ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ кабСль ΠΌΠΎΠ½ΠΈΡ‚ΠΎΡ€ΠΈΠ½Π³Π° ΠΎΠ±ΠΎΡ€ΠΎΡ‚ΠΎΠ² вСнтилятора, ΠΈΠ»ΠΈ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½ΠΈΠΊΠΈ ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ Π² Π½ΠΈΠΆΠ½ΠΈΡ… строках Ρ‚Π°Π±Π»ΠΈΡ†Ρ‹. ΠšΡ€ΠΎΠΌΠ΅ пСрСчислСния ΠΊΠ°Π±Π΅Π»Π΅ΠΉ ΠΈ ΠΈΡ… Π²ΠΈΠ΄ΠΎΠ², опрСдСляСтся Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Π½Π½Ρ‹Ρ… Π² кабСлях, Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² для ΠΌΠΎΠ½ΠΈΡ‚ΠΎΡ€ΠΈΠ½Π³Π° ΠΈ компСнсации сопротивлСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΊ Ρ€Π°Π·ΡŠΠ΅ΠΌΡƒ (Ρ‚Π°ΠΊ Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΡ‹Π΅ Vsense-ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°).

ΠŸΠΎΡ‡Ρ‚ΠΈ всС Π±Π»ΠΎΠΊΠΈ питания ΠΎΡΠ½Π°Ρ‰Π°ΡŽΡ‚ΡΡ вСнтилятором для Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ³ΠΎ охлаТдСния ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² Π²Π½ΡƒΡ‚Ρ€ΠΈ корпуса. ΠšΡ€ΠΎΠΌΠ΅ этого, вСнтилятор Ρ‚Π°ΠΊΠΆΠ΅ выбрасываСт ΠΏΠΎΠ΄ΠΎΠ³Ρ€Π΅Ρ‚Ρ‹ΠΉ Π²ΠΎΠ·Π΄ΡƒΡ… Π²Π½ΡƒΡ‚Ρ€ΠΈ корпуса ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° Π½Π°Ρ€ΡƒΠΆΡƒ Π² ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰ΡƒΡŽ срСду. Π‘ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ соврСмСнных источников питания ΠΈΠΌΠ΅ΡŽΡ‚ вСнтилятор Ρ‚ΠΈΠΏΠΎΡ€Π°Π·ΠΌΠ΅Ρ€Π° 120 ΠΌΠΌ, располоТСнный Π½Π° Π½ΠΈΠΆΠ½Π΅ΠΉ стСнкС. ВсС Ρ‡Π°Ρ‰Π΅ Π²ΡΡ‚Ρ€Π΅Ρ‡Π°ΡŽΡ‚ΡΡ ΠΌΠΎΠ΄Π΅Π»ΠΈ с вСнтилятором 135 ΠΈΠ»ΠΈ Π΄Π°ΠΆΠ΅ 140 ΠΌΠΌ, благодаря Ρ‡Π΅ΠΌΡƒ ΠΌΠΎΠΆΠ½ΠΎ Π΄ΠΎΠ±ΠΈΡ‚ΡŒΡΡ сниТСния уровня ΡˆΡƒΠΌΠ° ΠΏΡ€ΠΈ сохранСнии эффСктивности охлаТдСния. Однако Π² ΡΡ‚Π°Ρ€ΡˆΠΈΡ… ΠΌΠΎΡ‰Π½Ρ‹Ρ… модСлях ΠΏΠΎ-ΠΏΡ€Π΅ΠΆΠ½Π΅ΠΌΡƒ примСняСтся 80 ΠΌΠΌ вСнтилятор Π² Π·Π°Π΄Π½Π΅ΠΉ Ρ‚ΠΎΡ€Ρ†Π΅Π²ΠΎΠΉ стСнкС, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ выбрасываСт Π²ΠΎΠ·Π΄ΡƒΡ… ΠΈΠ· Π‘ΠŸ Π½Π°Ρ€ΡƒΠΆΡƒ. Π’ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ Π²Π°Ρ€ΠΈΠ°Ρ†ΠΈΠΈ с использованиСм Ρ€Π°Π·Π½ΠΎΠ³ΠΎ располоТСния вСнтилятора, Π»ΠΈΠ±ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… вСнтиляторов. ΠŸΠΎΡ‡Ρ‚ΠΈ всС Π±Π»ΠΎΠΊΠΈ оснащСны схСмой динамичСского управлСния ΠΎΠ±ΠΎΡ€ΠΎΡ‚Π°ΠΌΠΈ вСнтиляторов, Π² зависимости ΠΎΡ‚ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ Π²Π½ΡƒΡ‚Ρ€ΠΈ Π‘ΠŸ (Ρ‡Π°Ρ‰Π΅ всСго Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π° с Π΄ΠΈΠΎΠ΄Π°ΠΌΠΈ стабилизатора).

Наибольшая доля потрСбляСмой мощности приходится Π½Π° Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½Ρ‹ΠΉ процСссор ΠΈ Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹. Π’ Internet имССтся масса Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€ΠΎΠ² потрСблСния ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°. Π”ΠΎΠ²ΠΎΠ»ΡŒΠ½ΠΎ достовСрныС Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Ρ‹ Π²Ρ‹Π΄Π°Π΅Ρ‚ eXtreme Power Supply Calculator Pro. Наша тСстовая систСма Π½Π° Π±Π°Π·Π΅ процСссора Intel Xeon 3050, ΠΌΠ°Ρ‚.ΠΏΠ»Π°Ρ‚Ρ‹ Intel DP35DP, Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ… ΠΌΠΎΠ΄ΡƒΠ»Π΅ΠΉ памяти DDR2, Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹ NVIDIA GeForce 6600GT ΠΈ Ρ‚Ρ€Π΅Ρ… винчСстСров Seagate ST3320620AS, согласно расчСтам ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€Π°, Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ Π±Π»ΠΎΠΊΠ° питания с ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ 244 Π’Ρ‚. Π—Π°ΠΌΠ΅Ρ€Π΅Π½Π½ΠΎΠ΅ Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠ΅ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»Π΅Π½ΠΈΠ΅ систСмы ΠΏΠΎΠ΄ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ достигло Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ 205 Π’Ρ‚. Π¦ΠΈΡ„Ρ€Ρ‹ схоТиС, Π΄Π° ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ запаса ΠΏΠΎ мощности Π½Π΅ ΠΏΠΎΠΌΠ΅ΡˆΠ°Π΅Ρ‚, вСдь конфигурация ПК со Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, добавится Π΅Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ винчСстСр, ΠΈΠ»ΠΈ Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Π° Π±ΡƒΠ΄Π΅Ρ‚ Π·Π°ΠΌΠ΅Π½Π΅Π½Π° Π½Π° Π±ΠΎΠ»Π΅Π΅ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ. Π‘ΡƒΠ΄Π΅Ρ‚ нСприятно ΠΌΠ΅Π½ΡΡ‚ΡŒ ΠΈ Π±Π»ΠΎΠΊ питания ΠΏΡ€ΠΈ ΠΊΠ°ΠΆΠ΄ΠΎΠΉ Ρ‚Π°ΠΊΠΎΠΉ Π·Π°ΠΌΠ΅Π½Π΅. Π‘ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Π΅ 4-ядСрныС процСссоры Π½Π° Π±Π°Π·Π΅ 65-Π½ΠΌ ядСр Intel ΠΈ AMD Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ Π΄ΠΎ 100-140Π’Ρ‚ мощности (Π±Π΅Π· Ρ€Π°Π·Π³ΠΎΠ½Π°), Π° 45-Π½ΠΌ Intel Core 2 Extreme QX9650 Π΄ΠΎΠ²ΠΎΠ»ΡŒΡΡ‚Π²ΡƒΠ΅Ρ‚ΡΡ 75-80Π’Ρ‚ ΠΏΡ€ΠΈ ΠΏΠΎΠ»Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅. ΠšΡƒΠ΄Π° Π±ΠΎΠ»Π΅Π΅ ΠΏΡ€ΠΎΠΆΠΎΡ€Π»ΠΈΠ²Ρ‹ ΡΡ‚Π°Ρ€ΡˆΠΈΠ΅ Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚Ρ‹ NVIDIA ΠΈ ATI, Π° Ρ‚Π°Π½Π΄Π΅ΠΌ ΠΈΠ· Π΄Π²ΡƒΡ… Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚ GeForce 8800 Ultra Π»ΠΈΠ±ΠΎ ATI Radeon HD 3870 X2 ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚ΡŒ Π΄ΠΎ 350-450 Π’Ρ‚ Π½Π° ΠΎΠ΄Π½Ρƒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π³Ρ€Π°Ρ„ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ подсистСму. Π’ Ρ‚Π°ΠΊΠΈΡ… конфигурациях Π»ΠΎΠ³ΠΈΡ‡Π½ΠΎ ΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ Π±Π»ΠΎΠΊΠΈ питания, с ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ 500-600Π’Ρ‚. ΠžΡΡ‚Π°Π»ΡŒΠ½Ρ‹Π΅ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡŽΡ‚ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ, ΠΎΠ΄ΠΈΠ½ винчСстСр Π΅Π΄Π²Π° дотягиваСт Π΄ΠΎ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΊΠΈ 15-25Π’Ρ‚ Π²ΠΎ врСмя старта ΠΈ позиционирования Π³ΠΎΠ»ΠΎΠ²ΠΎΠΊ, ΠΌΠΎΠ΄ΡƒΠ»ΡŒ памяти Π² срСднСм Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ 4-10Π’Ρ‚, ΠΏΠ΅Ρ€ΠΈΡ„Π΅Ρ€ΠΈΠΉΠ½Ρ‹Π΅ ΠΏΠ»Π°Ρ‚Ρ‹ – 5-25Π’Ρ‚. БистСмы охлаТдСния Π·Π° ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ комплСксов с использованиСм тСрмоэлСктричСских элСмСнтов Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡŽΡ‚ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ: 10-40Π’Ρ‚.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ понятно, Ρ‡Ρ‚ΠΎ для ΠΏΠΎΠ»Π½ΠΎΡ†Π΅Π½Π½ΠΎΠ³ΠΎ тСстирования Π±Π»ΠΎΠΊΠ° питания нСдостаточно просто ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π°Ρ…. Π­Ρ‚ΠΎ лишь ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚ΡŒ отсутствиС явных ΠΈ ΡΠ΅Ρ€ΡŒΠ΅Π·Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ Π² Ρ€Π°Π±ΠΎΡ‚Π΅ Π±Π»ΠΎΠΊΠ° питания, Π½ΠΎ Π½Π΅ Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΠ³ΠΎ. Основная ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ° обСспСчСния качСствСнного питания ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² нСспособности Π±Π»ΠΎΠΊΠ° питания Π²Ρ‹Π΄Π°Π²Π°Ρ‚ΡŒ Π½ΡƒΠΆΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ для ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°, Π»ΠΈΠ±ΠΎ Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½ΠΎΠΌ ΠΎΡ‚ΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΠΈ напряТСний ΠΎΡ‚ Π½ΠΎΠΌΠΈΠ½Π°Π»Π°. ВсСвозмоТныС Π²Π°Ρ€ΠΈΠ°Ρ†ΠΈΠΈ тСстирования Β«ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΎΠΌ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Π°Β» ΠΌΠΎΠ³ΡƒΡ‚ лишь ΠΏΠΎΠΊΠ°Π·Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ способСн Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π½Π° ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎ взятой Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅, Π² ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ, Π½ΠΎ Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ Π½Π΅ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, насколько Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹Π΄Π°Ρ‚ΡŒ Π±Π»ΠΎΠΊ питания, ΠΈ Π½Π΅ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ случится с Π±Π»ΠΎΠΊΠΎΠΌ питания, Ссли Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° прСвысит Π΄ΠΎΠΏΡƒΡΡ‚ΠΈΠΌΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.

Для провСдСния тСстирования ΠΈ выяснСния тСхничСских характСристик ΠΊΠ°ΠΆΠ΄ΠΎΠΉ Π±Π»ΠΎΠΊ питания ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ стСнду, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ позволяСт ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ ΡƒΡ€ΠΎΠ²Π½ΠΈ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° Π½Π° всСх Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… ΠΊΠ°Π½Π°Π»Π°Ρ… Π² автоматичСском Ρ€Π΅ΠΆΠΈΠΌΠ΅. ΠŸΠ΅Ρ€Π΅Π΄ тСстированиСм Π½Π° стСндС всС Π±Π»ΠΎΠΊΠΈ питания Ρ€Π°Π·Π±ΠΈΡ€Π°ΡŽΡ‚ΡΡ, Ρ„ΠΎΡ‚ΠΎΠ³Ρ€Π°Ρ„ΠΈΡ€ΡƒΡŽΡ‚ΡΡ, провСряСтся качСство ΠΏΠ°ΠΉΠΊΠΈ ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ°, ΠΎΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ Π½Π° ΠΏΠ»Π°Ρ‚Π°Ρ… Π½Π° ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚ Π΄Π΅Ρ„Π΅ΠΊΡ‚ΠΎΠ². Π’ случаС наличия, ΠΎΠ½Ρ‹Π΅ ΠΎΠΏΠΈΡΡ‹Π²Π°ΡŽΡ‚ΡΡ Π² ΡΡ‚Π°Ρ‚ΡŒΠ΅, со ссылкой Π½Π° Ρ‚ΠΎΡ‚ Ρ„Π°ΠΊΡ‚, Ρ‡Ρ‚ΠΎ ΠΎΠ΄ΠΈΠ½ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎ взятый Π±Π»ΠΎΠΊ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ Π±Ρ€Π°ΠΊΠΎΠ²Π°Π½Π½Ρ‹ΠΌ, ΠΊΠ°ΠΊ ΠΈ любоС Π΄Ρ€ΡƒΠ³ΠΎΠ΅ слоТноС элСктронноС ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅. Π’Π°ΠΊΠΆΠ΅ всСгда приводится фотография Π½Π°ΠΊΠ»Π΅ΠΉΠΊΠΈ Π±Π»ΠΎΠΊΠ° питания, с допустимыми Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π°ΠΌΠΈ мощности ΠΏΠΎ всСм ΠΊΠ°Π½Π°Π»Π°ΠΌ. Если ΠΏΠ»ΠΎΡ‚Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° позволяСт, проводится ΠΎΠ±Π·ΠΎΡ€ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½Π½ΠΎΠΉ элСмСнтной Π±Π°Π·Ρ‹ ΠΈ особСнности схСматичСских Ρ€Π΅ΡˆΠ΅Π½ΠΈΠΉ. Часто встрСчаСтся ситуация, ΠΊΠΎΠ³Π΄Π° ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ сами Π½Π΅ Ρ€Π°Π·Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°ΡŽΡ‚, Π° Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΎΠ΄Π°ΡŽΡ‚ Π±Π»ΠΎΠΊΠΈ питания стороннСй Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ OEM-ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΉ. Π­Ρ‚ΠΎ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΏΠΎ ΠΊΠΎΠ΄Ρƒ сСртификата UL, ΠΎΠ½ Ρ€Π΅Π΄ΠΊΠΎ скрываСтся ΠΈ наносится Π½Π° Π½Π°ΠΊΠ»Π΅ΠΉΠΊΠ΅ с основными ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ, ΠΈ выглядит ΠΊΠ°ΠΊ β€œE123456”. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠΌ использования Π΄Π°Π½Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ° являСтся OCZ, Tagan, ThermalTake ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅. ΠžΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΏΡ€ΠΈΠ½Π°Π΄Π»Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΊΠΎΠ΄Π° ΠΊ названию производитСля ΠΌΠΎΠΆΠ½ΠΎ Π½Π° сайтС UL Online Certifications Directory, Π·Π°Π΄Π°Π² поиск ΠΏΠΎ ΠΊΠΎΠ΄Ρƒ с Π½Π°ΠΊΠ»Π΅ΠΉΠΊΠΈ Π² Π³Ρ€Π°Ρ„Π΅ UL File Number.

Для ΠΊΠΎΡ€ΠΎΠ±ΠΎΡ‡Π½Ρ‹Ρ… ΠΈΠ·Π΄Π΅Π»ΠΈΠΉ обозрСваСтся комплСктация ΠΈ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ аксСссуары. На этом ΠΆΠ΅ этапС Π΄Π°Π½Π½Ρ‹Π΅ ΠΎ мощности Π±Π»ΠΎΠΊΠ° ΠΈ ΠΊΠ°Π½Π°Π»ΠΎΠ² с Π½Π°ΠΊΠ»Π΅ΠΉΠΊΠΈ Π±Π»ΠΎΠΊΠ° питания заносятся Π² ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΡƒ управлСния стСндом, ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ΡΡ всС Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹Π΅ Ρ€Π°Π·ΡŠΠ΅ΠΌΡ‹, Π² соотвСтствии с распрСдСлСниСм ΠΊΠ°Π½Π°Π»ΠΎΠ². ΠŸΡ€ΠΎΠ²Π΅Ρ€ΡΠ΅Ρ‚ΡΡ Ρ€Π°Π±ΠΎΡ‚Π° схСм Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания (каТдая линия ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π½Π° Π·Π΅ΠΌΠ»ΡΠ½ΡƒΡŽ ΡˆΠΈΠ½Ρƒ), Π° Ρ‚Π°ΠΊΠΆΠ΅ Π·Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΠΎ ΠΊΠ°Π½Π°Π»Π°ΠΌ. Π‘Π»ΠΎΠΊ измСрСния Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² сСти Π½Π° Π΄Π°Π½Π½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ находится Π² Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠ΅, поэтому Π·Π°ΠΌΠ΅Ρ€Ρ‹ ΠšΠŸΠ”, коэффициСнта мощности ΠΈ Ρ€Π°Π±ΠΎΡ‚Π° Π‘ΠŸ ΠΏΡ€ΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠΌ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ Π½Π΅ проводятся. ПослС провСдСния Π±Π°Π·ΠΎΠ²ΠΎΠΉ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ функционирования Π±Π»ΠΎΠΊΠ° питания проводится снятиС Π³Ρ€Π°Ρ„ΠΈΠΊΠΎΠ² кросс-Π½Π°Π³Ρ€ΡƒΠ·ΠΎΡ‡Π½ΠΎΠΉ характСристики (КНΠ₯). ΠžΠ±Ρ‹Ρ‡Π½ΠΎ для стабилизации напряТСний +12Π’ ΠΈ +5Π’ Π² Π±Π»ΠΎΠΊΠ°Ρ… питания ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ групповая схСма Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ, которая Π²Ρ‹Ρ€Π°Π²Π½ΠΈΠ²Π°Π΅Ρ‚ ΡΡ€Π΅Π΄Π½Π΅Π°Ρ€ΠΈΡ„ΠΌΠ΅Ρ‚ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ ΠΌΠ΅ΠΆΠ΄Ρƒ этими двумя напряТСниями. Π’Π°ΠΊΠΎΠ΅ устройство Π»Π΅Π³ΠΊΠΎ Π²ΠΈΠ΄Π½ΠΎ ΠΏΡ€ΠΈ ΠΎΠ±Π·ΠΎΡ€Π΅ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ строСния Π±Π»ΠΎΠΊΠ° питания, для Π³Ρ€ΡƒΠΏΠΏΠΎΠ²ΠΎΠ³ΠΎ стабилизатора ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΎΠ΄ΠΈΠ½ Π΄Ρ€ΠΎΡΡΠ΅Π»ΡŒ большСго ΠΈ ΠΎΠ΄ΠΈΠ½ мСньшСго Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π° для ΠΊΠ°Π½Π°Π»Π° +3. 3Π’, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ стабилизируСтся ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ. Π­Ρ‚ΠΈ дроссСли ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ располоТСны Π²ΠΎΠ·Π»Π΅ мСста ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… ΠΊΠ°Π½Π°Π»ΠΎΠ² Π±Π»ΠΎΠΊΠ° питания.

НСдостаток Ρ‚Π°ΠΊΠΎΠΉ схСмы Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ – напряТСния +12Π’ ΠΈ +5Π’ сильно зависят Π΄Ρ€ΡƒΠ³ ΠΎΡ‚ Π΄Ρ€ΡƒΠ³Π°. ΠŸΡ€ΠΈ сильной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ Π½Π° +12Π’ напряТСниС Π½Π° Π½Π΅Π½Π°Π³Ρ€ΡƒΠΆΠ΅Π½Π½ΠΎΠΌ ΠΊΠ°Π½Π°Π»Π΅ +5Π’ Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚ Π·Π°Π²Ρ‹ΡˆΠ°Ρ‚ΡŒΡΡ. Π Π°Π²Π½ΠΎΠ·Π½Π°Ρ‡Π½Π° ΠΈ обратная ситуация, дСйствуСт своСобразный ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Β«ΠΊΠ°Ρ‡Π΅Π»Π΅ΠΉΒ». Π’ соврСмСнных ΠΆΠ΅ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°Ρ… вся мощная Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° приходится ΠΈΠΌΠ΅Π½Π½ΠΎ Π½Π° +12Π’, Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ…ΡŠΡΠ΄Π΅Ρ€Π½Ρ‹ΠΉ CPU ΠΈ нСсколько Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚ ΠΌΠΎΠ³ΡƒΡ‚ Π»Π΅Π³ΠΊΠΎ ΡΠΎΠ·Π΄Π°Ρ‚ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ ΠΎΠΊΠΎΠ»ΠΎ 30А, ΠΏΡ€ΠΈ ΠΏΠΎΡ‡Ρ‚ΠΈ Π½ΡƒΠ»Π΅Π²ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ ΠΏΠΎ +5 ΠΈ +3.3Π’.

Π‘ΠΎΠ»Π΅Π΅ ΠΏΡ€Π΅Π΄ΠΏΠΎΡ‡Ρ‚ΠΈΡ‚Π΅Π»Π΅Π½ ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ с использованиСм Ρ€Π°Π·Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… дроссСлСй для стабилизации ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΈΠ· напряТСний нСзависимо. Однако это Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ мСста Π½Π° ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅, Π΄Π° ΠΈ сами дроссСли Π΄Π΅Π½Π΅Π³ стоят, поэтому ΠΏΠΎΠ΄ΠΎΠ±Π½ΠΎΠ΅ Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² довольно Π΄ΠΎΡ€ΠΎΠ³ΠΈΡ… Π±Π»ΠΎΠΊΠ°Ρ… питания. ΠšΡ€ΠΎΠΌΠ΅ этого, Π² Π±Π»ΠΎΠΊΠ°Ρ… ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Ρ†Π΅ΠΏΠΈ для стабилизации напряТСний, Π° ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ ΠΈΡ… Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΈ ΠΏΡ€ΠΈΠ·Π²Π°Π½ΠΎ наглядным ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚ΡŒ Π½Π° Π³Ρ€Π°Ρ„ΠΈΠΊΠ΅ КНΠ₯.

Π’ качСствС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, Π° Ρ‚Π°ΠΊΠΆΠ΅ для упрощСния ΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠ·Π°Ρ†ΠΈΠΈ тСстирования Π±Ρ‹Π» Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π½ ΠΈ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ стСнд Π½Π° Π±Π°Π·Π΅ RISC-ΠΌΠΈΠΊΡ€ΠΎΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π»Π΅Ρ€Π° ATMEL AT91SAM7A3. Для Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΡˆΠ΅ΡΡ‚ΡŒ нСзависимых ΠΈΠ΄Π΅Π½Ρ‚ΠΈΡ‡Π½Ρ‹Ρ… ΠΊΠ°Π½Π°Π»ΠΎΠ². Π₯арактСристики ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΈΠ· Π½ΠΈΡ… ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ Π½ΠΈΠΆΠ΅ Π² Ρ‚Π°Π±Π»ΠΈΡ†Π΅.

ЀизичСски элСктроника ΠΈ ΠΏΠ»Π°Ρ‚Ρ‹ стСнда с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ стоСк смонтированы Π½Π° алюминиСвом Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π΅ с Ρ€Π°Π·ΠΌΠ΅Ρ€Π°ΠΌΠΈ 750Ρ…122Ρ…38 ΠΌΠΌ. НСпосрСдствСнно сами силовыС ΠΊΠ»ΡŽΡ‡ΠΈ установлСны Π½Π° стСнку Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π°. Для охлаТдСния Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΠΌΠΎΡ‰Π½Ρ‹Π΅ вСнтиляторы Nidec Beta V ΠΈ Delta DFB1212SHE Ρ‚ΠΈΠΏΠΎΡ€Π°Π·ΠΌΠ΅Ρ€Π° 120Ρ…38, Π° ΠΊΡ€Ρ‹Π»ΡŒΡ‡Π°Ρ‚ΠΊΠ° ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ вращаСтся со ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒΡŽ ΡΠ²Ρ‹ΡˆΠ΅ 4000 ΠΎΠ±ΠΎΡ€ΠΎΡ‚ΠΎΠ²\ΠΌΠΈΠ½ΡƒΡ‚Ρƒ.

ВозмоТности стСнда довольно ΡˆΠΈΡ€ΠΎΠΊΠΈ ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ Π½Π° Π΄Π°Π½Π½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚:

  • Π’ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅\ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Π‘ΠŸ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ управлСния сигналом PSON
  • НСпрСрывноС слСТСниС Π·Π° состояниСм сигнала PWOK
  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠΎΠ² ΠΈ напряТСний ΠΏΠΎ ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ ΠΈΠ· основных ΠΊΠ°Π½Π°Π»ΠΎΠ²
  • Установка Π·Π°Π΄Π°Π½Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΠΎ Π»ΡŽΠ±ΠΎΠΌΡƒ ΠΈΠ· ΠΊΠ°Π½Π°Π»ΠΎΠ²
  • ΠšΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΠ° стСнда для получСния Ρ‚ΠΎΡ‡Π½Ρ‹Ρ… ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ

Π‘Π°ΠΌ стСнд ΠΈΠΌΠ΅Π΅Ρ‚ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ†ΠΈΡŽ состояния всСх Π»ΠΈΠ½ΠΈΠΉ Π±Π»ΠΎΠΊΠ° питания, Π° ΠΈΠΌΠ΅Π½Π½ΠΎ: PWON, PSON, +3. 3V, +5V, +12V1, +12V2, +12V3, +12V4, +5standy (Π΄Π΅ΠΆΡƒΡ€Π½ΠΎΠ΅), -12, -5 (для старых Π‘ΠŸ). Π’Π°ΠΊΠΆΠ΅ имССтся нСсколько Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒΠ½Ρ‹Ρ… свСтодиодов. Для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ тСстируСмого Π±Π»ΠΎΠΊΠ° питания ΠΊ стСнду имССтся ΠΎΠ΄ΠΈΠ½ 24-ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ ATX, Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅ 8-ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° питания PCI-Express, ΠΎΠ΄ΠΈΠ½ 8-ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ для процСссорного кабСля ΠΈ восСмь 4-ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… ΠΏΠ΅Ρ€ΠΈΡ„Π΅Ρ€ΠΈΠΉΠ½Ρ‹Ρ… Ρ€Π°Π·ΡŠΠ΅ΠΌΠΎΠ².

Для управлСния Ρ€Π°Π±ΠΎΡ‚ΠΎΠΉ стСнда, Π΅Π³ΠΎ настройки ΠΈ контроля ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ΅ ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ½ΠΎΠ΅ обСспСчСниС, Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰Π΅Π΅ ΠΏΠΎΠ΄ ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ОБ Windows, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ постоянно обмСниваСтся Π΄Π°Π½Π½Ρ‹ΠΌΠΈ с ΠΌΠΈΠΊΡ€ΠΎΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π»Π΅Ρ€ΠΎΠΌ стСнда. Бвязь осущСствляСтся ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ интСрфСйса USB, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ имССтся Π½Π° любом соврСмСнном ПК.

Π’ Ρ€ΡƒΡ‡Π½ΠΎΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΊΠ°Π½Π°Π» стСнда ΠΌΠΎΠΆΠ΅Ρ‚ нСзависимо Π½Π°ΡΡ‚Ρ€Π°ΠΈΠ²Π°Ρ‚ΡŒΡΡ, Π° ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒ напряТСний ΠΈ Ρ‚ΠΎΠΊΠΎΠ² проводится Π½Π΅ΠΏΡ€Π΅Ρ€Ρ‹Π²Π½ΠΎ, Ρ‡Ρ‚ΠΎ позволяСт быстро Π²Ρ‹ΡΡΠ½ΠΈΡ‚ΡŒ ΠΏΠΎΡ€ΠΎΠ³ΠΈ ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π±Π»ΠΎΠΊΠ°. ΠŸΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ° позволяСт Ρ‚Π°ΠΊΠΆΠ΅ Π³Π΅Π½Π΅Ρ€ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΡ‹ с Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ΠΎΠΉ Ρ‚ΠΎΠΊΠ°, для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ устойчивости Π±Π»ΠΎΠΊΠ° ΠΊ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΌ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°ΠΌ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ старт Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… винчСстСров, Π»ΠΈΠ±ΠΎ Ρ€Π°Π±ΠΎΡ‚Π° Π²ΠΈΠ΄Π΅ΠΎΠΊΠ°Ρ€Ρ‚ Π² SLI/CF).

Π’ автоматичСском Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ° строит 6 Π³Ρ€Π°Ρ„ΠΈΠΊΠΎΠ² (для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΊΠ°Π½Π°Π»Π° ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π³Ρ€Π°Ρ„ΠΈΠΊ). По оси Π₯ суммарная Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° потрСбляСмой стСндом мощности ΠΏΠΎ ΠΊΠ°Π½Π°Π»Ρƒ +12Π’, Π° ΠΏΠΎ Y – суммарная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΎΡ‚ ΠΊΠ°Π½Π°Π»ΠΎΠ² +3.3 ΠΈ +5Π’. ΠœΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π·Π°Π΄Π°Π½ любой ΠΏΡ€Π΅Π΄Π΅Π» ΠΏΠΎ мощности Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, Π² Ρ€Π°ΠΌΠΊΠ°Ρ… допустимой мощности стСнда. КаТдая Ρ‚ΠΎΡ‡ΠΊΠ° Π³Ρ€Π°Ρ„ΠΈΠΊΠ° Π½Π° пСрСсСчСнии осСй ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ напряТСния ΠΏΠΎ ΠΊΠ°Π½Π°Π»Ρƒ ΠΏΡ€ΠΈ суммарной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ Π½Π° ΠΊΠ°Π½Π°Π»Ρ‹ +3.3, +5 ΠΈ +12Π’. Π’ΠΎ Π΅ΡΡ‚ΡŒ, Π½Π° Π³Ρ€Π°Ρ„ΠΈΠΊΠ΅ напряТСния +3.3Π’ всС ΠΏΠΎΠ»Π΅ Π³Ρ€Π°Ρ„ΠΈΠΊΠ° – это Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° напряТСния ΠΏΡ€ΠΈ всСх Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Ρ… комбинациях Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ. Зная заявлСнныС Π² стандартС ΠΈ описанныС Π½Π°ΠΌΠΈ Ρ€Π°Π½Π΅Π΅ Π² ΡΡ‚Π°Ρ‚ΡŒΠ΅ допустимыС отклонСния ΠΏΠΎ ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ – ΠΌΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ достовСрно ΡƒΡ‚Π²Π΅Ρ€ΠΆΠ΄Π°Ρ‚ΡŒ, Π½Π° сколько ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ΠΎΠ² Π±Π»ΠΎΠΊ питания снизил, Π»ΠΈΠ±ΠΎ прСвысил напряТСниС ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΠ΄Π΅Π°Π»ΡŒΠ½Ρ‹Ρ… 3.300Π’, 5.000Π’ ΠΈ 12.000Π’. Но ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ Π² ΡΡ‚Π°Ρ‚ΡŒΠ΅ этот ΠΎΠ³Ρ€ΠΎΠΌΠ½Ρ‹ΠΉ массив Ρ†ΠΈΡ„Ρ€ Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ практичСского смысла, ΠΈ всС Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ ΠΎΡ‚ΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΠΉ ΡƒΠ΄ΠΎΠ±Π½Π΅Π΅ ΠΎΡ‚ΠΎΠ±Ρ€Π°Π·ΠΈΡ‚ΡŒ Π½Π° Π³Ρ€Π°Ρ„ΠΈΠΊΠ΅ Ρ†Π²Π΅Ρ‚ΠΎΠ²Ρ‹ΠΌΠΈ ΠΌΠ°Ρ€ΠΊΠ΅Ρ€Π°ΠΌΠΈ. Π›Π΅Π³Π΅Π½Π΄Π° с отклонСниями прилагаСтся Π½Π° ΠΊΠ°ΠΆΠ΄ΠΎΠΌ Π³Ρ€Π°Ρ„ΠΈΠΊΠ΅ ΠΈ позволяСт Π»Π΅Π³ΠΊΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡ‚ΡŒ, Π³Π΄Π΅ влоТился Π±Π»ΠΎΠΊ питания Π² трСбования стандарта, Π° Π³Π΄Π΅ Π½Π΅Ρ‚. ПониТСнноС напряТСниС отобраТаСтся ΠΎΡ‚Ρ‚Π΅Π½ΠΊΠ°ΠΌΠΈ синСго, ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½ΠΎΠ΅ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π½ΠΎΠΌΠΈΠ½Π°Π»Π° – красными. Π£Ρ€ΠΎΠ²Π½ΠΈ Π·Π° ΠΏΡ€Π΅Π΄Π΅Π»Π°ΠΌΠΈ стандарта (+\-5%) ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Ρ‹ Ρ‚Π΅ΠΌΠ½ΠΎ-синим ΠΈ Ρ‚Π΅ΠΌΠ½ΠΎ-красными Ρ†Π²Π΅Ρ‚Π°ΠΌΠΈ. Π¨Π°Π³ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΈΠ· Ρ‚ΠΎΡ‡Π΅ΠΊ составляСт 0.2-0.5 А Π² зависимости ΠΎΡ‚ Π·Π°Π΄Π°Π½Π½Ρ‹Ρ… условий тСстирования. Π’ΠΈΠΏΠΈΡ‡Π½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания с ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ 500Π’Ρ‚ Π² автоматичСском Ρ€Π΅ΠΆΠΈΠΌΠ΅ тСстируСтся ΠΎΠΊΠΎΠ»ΠΎ часа, ΠΏΡ€ΠΈ этом производится ΠΎΠΊΠΎΠ»ΠΎ 10000 ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ, ΠΈ Ρ‚Π°ΠΊΠΎΠ΅ ΠΆΠ΅ количСство ступСнСй управлСния Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ. ΠŸΡ€ΠΎΠ²Π΅ΡΡ‚ΠΈ Π²Ρ€ΡƒΡ‡Π½ΡƒΡŽ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹ΠΉ тСст заняло Π±Ρ‹ массу Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ. Для Π±Π»ΠΎΠΊΠΎΠ² с Ρ‚ΠΈΠΏΠΈΡ‡Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ КНΠ₯ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ½ΠΈΠΌΠ°Ρ‚ΡŒΡΡ Π² соотвСтствии с Π½Π°Π³Ρ€ΡƒΠ·ΠΎΡ‡Π½Ρ‹ΠΌΠΈ модСлями, описанными для Ρ‚ΠΈΠΏΠΈΡ‡Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ Π² стандартах ATX PSDG 2.2 ΠΈ EPS PSDG 2.91.

ПослС провСдСния Π·Π°ΠΌΠ΅Ρ€ΠΎΠ², Π³Ρ€Π°Ρ„ΠΈΠΊΠΈ ΠΊΠΎΠΌΠΏΠΎΠ½ΡƒΡŽΡ‚ΡΡ Π² ΠΎΠ΄ΠΈΠ½ Π°Π½ΠΈΠΌΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ GIF-Ρ„Π°ΠΉΠ» ΠΈ ΠΏΡƒΠ±Π»ΠΈΠΊΡƒΡŽΡ‚ΡΡ Π² ΡΡ‚Π°Ρ‚ΡŒΠ΅. Π˜Ρ‚ΠΎΠ³ΠΎΠ²Ρ‹ΠΉ Π²ΠΈΠ΄ ΠΏΡ€ΠΈΠ±Π»ΠΈΠ·ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Ρ‚Π°ΠΊΠΎΠ²:

Π“Ρ€ΡƒΠ±ΠΎ говоря – Ρ‡Π΅ΠΌ большС Π·Π΅Π»Π΅Π½ΠΎΠ³ΠΎ Ρ†Π²Π΅Ρ‚Π° Π½Π° Π³Ρ€Π°Ρ„ΠΈΠΊΠ΅ – Ρ‚Π΅ΠΌ мСньшС ΠΎΡ‚ΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΠ΅ напряТСний ΠΎΡ‚ ΠΈΠ΄Π΅Π°Π»Π°. Напомним, Ρ‡Ρ‚ΠΎ основноС ΠΏΠΎΡ‚Ρ€Π΅Π±Π»Π΅Π½ΠΈΠ΅ соврСмСнных ПК приходится Π½Π° +12Π’ ΠΊΠ°Π½Π°Π», поэтому Π²Π°ΠΆΠ½ΠΎ минимально Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΠ΅ ΠΎΡ‚ΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΠ΅ ΠΈΠΌΠ΅Π½Π½ΠΎ Π² Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½ΠΎΠΉ плоскости Π³Ρ€Π°Ρ„ΠΈΠΊΠ°.

ΠšΡ€ΠΎΠΌΠ΅ КНΠ₯ Π·Π°ΠΌΠ΅Ρ€ΡΡŽΡ‚ΡΡ ΡƒΡ€ΠΎΠ²Π½ΠΈ ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΉ Π½Π° ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΠΈΠ· основных ΠΊΠ°Π½Π°Π»ΠΎΠ². Для этого ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ 4-ΠΊΠ°Π½Π°Π»ΡŒΠ½Ρ‹ΠΉ осциллограф Tektronix 2246-1Y, с максимальной частотой 100 ΠœΠ“Ρ†, Ρ‡Π΅Π³ΠΎ с большим запасом достаточно для обнаруТСния ΠΈ измСрСния всСх Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Ρ… ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΉ Π±Π»ΠΎΠΊΠ° питания. ΠŸΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΈ Π·Π°ΠΌΠ΅Ρ€ΡΡŽΡ‚ΡΡ ΠΏΡ€ΠΈ 100% Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ Π½Π° Π±Π»ΠΎΠΊ питания, ΠΈΠΌΠ΅Π½Π½ΠΎ Π² этих условиях ΠΈΡ… Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹. Π§Π΅ΠΌ Π½ΠΈΠΆΠ΅ ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΈ – Ρ‚Π΅ΠΌ мСньшС Π½Π°Π²ΠΎΠ΄ΠΎΠΊ ΠΈ ΠΏΠΎΠΌΠ΅Ρ… создаСт Π±Π»ΠΎΠΊ питания Π² ΠΏΠΈΡ‚Π°Π΅ΠΌΡ‹Ρ… ΠΈΠΌ устройствах. Π­Ρ‚ΠΎ особСнно Π²Π°ΠΆΠ½ΠΎ для Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Π·Π²ΡƒΠΊΠΎΠ²Ρ‹Ρ… ΠΊΠ°Ρ€Ρ‚, Ρ‚ΡŽΠ½Π΅Ρ€ΠΎΠ² ΠΈ ΠΏΠΎΠ΄ΠΎΠ±Π½Ρ‹Ρ… устройств. Π’ дальнСйшСм Π·Π°ΠΌΠ΅Ρ€ ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΉ Ρ‚Π°ΠΊΠΆΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Π½.

На Ρ‚Π΅ΠΊΡƒΡ‰ΠΈΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ использованная ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΈΠΊΠ° ΠΈ стСнд ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ с Ρ…ΠΎΡ€ΠΎΡˆΠ΅ΠΉ Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒΡŽ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ основныС Π½Π°Π³Ρ€ΡƒΠ·ΠΎΡ‡Π½Ρ‹Π΅ возмоТности, ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΉ ΠΈ соотвСтствиС допускам стандарта ΠΏΠΎ всСм основным ΠΏΠΈΡ‚Π°ΡŽΡ‰ΠΈΠΌ ΠΊΠ°Π½Π°Π»Π°ΠΌ Π±Π»ΠΎΠΊΠ° питания. Однако всСгда Π΅ΡΡ‚ΡŒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ внСсти ΡƒΠ»ΡƒΡ‡ΡˆΠ΅Π½ΠΈΡ, поэтому Π² скором Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ планируСтся рСализация Π±Π»ΠΎΠΊΠ° для автоматичСского Π·Π°ΠΌΠ΅Ρ€Π° эффСктивности прСобразования (ΠšΠŸΠ”) Π±Π»ΠΎΠΊΠ° питания, Π·Π°ΠΌΠ΅Ρ€Ρ‹ Ρ„Π°ΠΊΡ‚ΠΎΡ€Π° мощности, оптичСскиС Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΈ для Π·Π°ΠΌΠ΅Ρ€ΠΎΠ² скорости вращСния вСнтиляторов Π±Π»ΠΎΠΊΠ° ΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π½Ρ‹Π΅ измСрСния Π² условиях, ΠΏΡ€ΠΈΠ±Π»ΠΈΠΆΠ΅Π½Π½Ρ‹Ρ… ΠΊ Ρ€Π΅Π°Π»ΡŒΠ½Ρ‹ΠΌ срСдам использования. Данная ΡΡ‚Π°Ρ‚ΡŒΡ Π±ΡƒΠ΄Π΅Ρ‚ пСриодичСски ΠΎΠ±Π½ΠΎΠ²Π»ΡΡ‚ΡŒΡΡ, с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ вносимых ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠΉ. Π’Π°ΠΊΠΆΠ΅ всС поТСлания ΠΈ дополнСния Ρ‡ΠΈΡ‚Π°Ρ‚Π΅Π»Π΅ΠΉ Π±ΡƒΠ΄ΡƒΡ‚ Π²Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ рассмотрСны ΠΈ приняты Π²ΠΎ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅.

ВСрсия 1.01b ΠΎΡ‚ 2.02.2008. ΠΠ°Ρ‡Π°Π»ΡŒΠ½Π°Ρ вСрсия.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Π½Π½Ρ‹Π΅ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹ ΠΈ ссылки:

  • ATX12V Power Supply Design Guide, version 2.2
  • SSI EPS Power Supply Design Guide, version 2.91
  • UL Online Certifications Directory
  • eXtreme Power Supply Calculator Pro — ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€ потрСбляСмой мощности для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… ΠΊΠΎΠ½Ρ„ΠΈΠ³ΡƒΡ€Π°Ρ†ΠΈΠΉ
  • Plus80.org — сайт ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΡ‹ сСртификации Plus 80

Π’Ρ‹Ρ€Π°ΠΆΠ°ΡŽ благодарности Π·Π° ΠΏΠΎΠΌΠΎΡ‰ΡŒ Π² создании стСнда

J-34, izerg, MAXakaWIZARD, cyclone.
