Блок питания из электронного трансформатора. Электронный трансформатор: характеристики, применение, переделка и увеличение мощности — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое электронный трансформатор. Как работает электронный трансформатор. Для чего используются электронные трансформаторы. Как увеличить мощность электронного трансформатора. Схема доработки электронного трансформатора.

Содержание

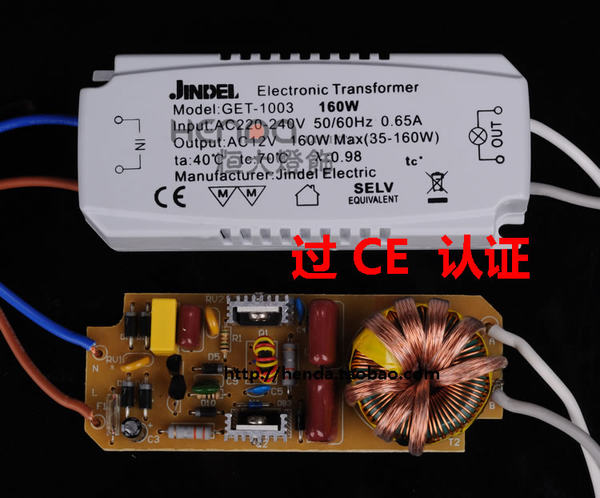

Что такое электронный трансформатор и как он работает

Электронный трансформатор — это устройство для преобразования напряжения электрической сети в низкое напряжение, работающее на высокой частоте. В отличие от обычных трансформаторов, электронные имеют значительно меньшие габариты и вес при той же мощности.

Принцип работы электронного трансформатора основан на преобразовании сетевого напряжения 220В в высокочастотное переменное напряжение (20-50 кГц), которое затем понижается с помощью небольшого трансформатора. Основные элементы схемы:

Выпрямитель и фильтр для получения постоянного напряжения из сети
Генератор высокой частоты на транзисторах
Высокочастотный трансформатор для понижения напряжения
Выходной выпрямитель

За счет работы на высокой частоте габариты трансформатора значительно уменьшаются по сравнению с обычными сетевыми трансформаторами.

Области применения электронных трансформаторов

Электронные трансформаторы широко используются в различных областях:

Питание галогенных ламп 12В
Светодиодное освещение
Бытовая техника
Зарядные устройства
Радиоэлектронная аппаратура
Промышленная автоматика

Основные преимущества электронных трансформаторов:

Малые габариты и вес
Высокий КПД (до 95%)
Стабильное выходное напряжение
Защита от короткого замыкания и перегрузки
Бесшумность работы

Как увеличить мощность электронного трансформатора

Иногда возникает необходимость увеличить мощность имеющегося электронного трансформатора. Это можно сделать путем его доработки:

Замена силовых транзисторов на более мощные

Усиление радиаторов охлаждения транзисторов
Замена силового трансформатора на больший по мощности
Увеличение емкости выходного конденсатора
Замена выходного выпрямительного моста

Важно соблюдать меры безопасности при работе с электронными трансформаторами, так как в них присутствуют опасные напряжения. Доработку лучше доверить специалисту.

Схема доработки электронного трансформатора для увеличения мощности

Рассмотрим пример увеличения мощности стандартного 50-ваттного электронного трансформатора до 300 Вт:

«`text Изменения в схеме: 1. Силовые транзисторы заменены на MJE13009 (TO220) 2. Диодный мост заменен на сборку 4А, 600В 3. Силовой трансформатор заменен на более мощный: — Первичная обмотка: 55 витков тройным проводом 0,5 кв.мм — Вторичная обмотка: из расчета 1 виток на 2В выходного напряжения 4. Добавлены конденсаторы 2,2 мкФ (или 1,5 мкФ) 5. Выходной выпрямитель — сдвоенный диодный мост на диодах КД2997 Меры предосторожности: — Использовать страховочную лампу 40-60 Вт при первом включении — Обеспечить хорошее охлаждение силовых элементов — Соблюдать меры электробезопасности при работе с высоким напряжением «`

После такой доработки мощность трансформатора увеличилась до 300 Вт при выходном напряжении около 15 В. Важно обеспечить хорошее охлаждение силовых элементов схемы.

Преимущества и недостатки увеличения мощности электронного трансформатора

Увеличение мощности электронного трансформатора имеет свои плюсы и минусы:

Преимущества:

Экономия средств по сравнению с покупкой нового мощного трансформатора
Возможность точной настройки под конкретные потребности
Улучшение характеристик имеющегося устройства

Недостатки:

Риск выхода из строя при неправильной доработке
Необходимость наличия навыков и инструментов для доработки
Возможное снижение надежности устройства

Альтернативы увеличению мощности электронного трансформатора

Если доработка существующего трансформатора кажется слишком сложной или рискованной, можно рассмотреть альтернативные варианты:

Приобретение готового трансформатора большей мощности
Использование нескольких трансформаторов меньшей мощности параллельно
Применение импульсного блока питания вместо трансформаторного
Заказ изготовления трансформатора нужной мощности у производителя

Выбор оптимального варианта зависит от конкретных требований, бюджета и навыков исполнителя.

Меры безопасности при работе с электронными трансформаторами

При работе с электронными трансформаторами необходимо соблюдать следующие меры безопасности:

Отключать устройство от сети перед любыми манипуляциями
Использовать изолированный инструмент
Не прикасаться к элементам схемы во время работы

Обеспечивать хорошую вентиляцию устройства
Не превышать максимально допустимую нагрузку
Регулярно проверять состояние изоляции проводов

Соблюдение этих простых правил поможет избежать поражения электрическим током и повреждения оборудования.

Каталог радиолюбительских схем. Электронные трансформаторы: назначение и типовое использование

Электронные трансформаторы: назначение и типовое использование

Как сделать блок питания из электронного трансформатора?

После всего сказанного в предыдущей статье (смотрите Как устроен электронный трансформатор?), кажется, что сделать импульсный блок питания из электронного трансформатора достаточно просто: поставить на выход выпрямительный мост, сглаживающий конденсатор, при необходимости стабилизатор напряжения и подключить нагрузку. Однако это не совсем так.

Дело в том, что преобразователь не запускается без нагрузки или нагрузка не достаточна: если к выходу выпрямителя подключить светодиод, разумеется, с ограничительным резистором, то удастся увидеть, лишь только одну вспышку светодиода при включении.

Чтобы увидеть еще одну вспышку, потребуется выключить и включить преобразователь в сеть. Чтобы вспышка превратилась в постоянное свечение надо подключить к выпрямителю дополнительную нагрузку, которая будет просто отбирать полезную мощность, превращая ее в тепло. Поэтому такая схема применяется в том случае, когда нагрузка постоянна, например, двигатель постоянного тока или электромагнит, управление которыми будет возможно только по первичной цепи.

Если для нагрузки необходимо напряжение более, чем 12В, которое выдают электронные трансформаторы потребуется перемотка выходного трансформатора, хотя есть и менее трудоемкий вариант.

Вариант изготовления импульсного блока питания без разборки электронного трансформатора

Схема такого блока питания показана на рисунке 1.

Рисунок 1. Двухполярный блок питания для усилителя

Блок питания изготовлен на основе электронного трансформатора мощностью 105Вт. Для изготовления такого блока питания понадобится изготовить несколько дополнительных элементов: сетевой фильтр, согласующий трансформатор Т1, выходной дроссель L2, выпрямительный мост VD1-VD4.

Блок питания в течение нескольких лет эксплуатируется с УНЧ мощностью 2х20Вт без нареканий. При номинальном напряжении сети 220В и токе нагрузки 0,1А выходное напряжение блока 2х25В, а при увеличении тока до 2А напряжение падает до 2х20В, что вполне достаточно для нормальной работы усилителя.

Согласующий трансформатор Т1 выполнен на кольце К30х18х7 из феррита марки М2000НМ. Первичная обмотка содержит 10 витков провода ПЭВ-2 диаметром 0,8мм, сложенного вдвое и свитого жгутом. Вторичная обмотка содержит 2х22 витка со средней точкой, тем же проводом, также сложенным вдвое. Чтобы обмотка получилась симметричной, мотать следует сразу в два провода – жгута. После обмотки для получения средней точки соединить начало одной обмотки с концом другой.

Также самостоятельно придется изготовить дроссель L2 для его изготовления понадобится такое же ферритовое кольцо, как и для трансформатора Т1. Обе обмотки намотаны проводом ПЭВ-2 диаметром 0,8мм и содержат по 10 витков.

Выпрямительный мост собран на диодах КД213, можно применить также КД2997 или импортные, важно лишь, чтобы диоды были рассчитаны на рабочую частоту не менее 100КГц. Если вместо них поставить, например, КД242, то они будут только греться, а требуемого напряжения получить от них не удастся. Диоды следует установить на радиатор площадью не менее 60 — 70см2, используя при этом изолирующие слюдяные прокладки.

Электролитические конденсаторы C4, C5 составлены из трех параллельно соединенных конденсаторов емкостью по 2200 микрофарад каждый. Обычно так делается во всех импульсных источниках питания для того, чтобы снизить общую индуктивность электролитических конденсаторов. Кроме этого полезно также параллельно им установить керамические конденсаторы емкостью 0.33 — 0,5мкФ, которые будут сглаживать высокочастотные колебания.

На входе блока питания полезно установить входной сетевой фильтр, хотя будет работать и без него. В качестве дросселя входного фильтра использован готовый дроссель ДФ50ГЦ, применявшийся в телевизорах 3УСЦТ.

Все узлы блока монтируют на плате из изоляционного материала навесным монтажом, используя для этого выводы деталей. Всю конструкцию следует поместить в экранирующий корпус из латуни или жести, предусмотрев в нем отверстия для охлаждения.

Правильно собранный источник питания в наладке не нуждается, начинает работать сразу. Хотя, прежде чем ставить блок в готовую конструкцию следует его проверить. Для этого на выход блока подключается нагрузка – резисторы сопротивлением 240Ом, мощностью не менее 5Вт. Включать блок без нагрузки не рекомендуется.

Еще один способ доработки электронного трансформатора

Случаются ситуации, что хочется применить подобный импульсный блок питания, но нагрузка оказывается очень «вредной». Потребление тока либо очень мало, либо меняется в широких пределах, и блок питания не запускается.

Подобная ситуация возникла, когда попытались в светильник или люстру со встроенными электронными трансформаторами, вместо галогенных ламп поставить светодиодные. Люстра просто отказалась с ними работать. Что же делать в таком случае, как заставить все это работать?

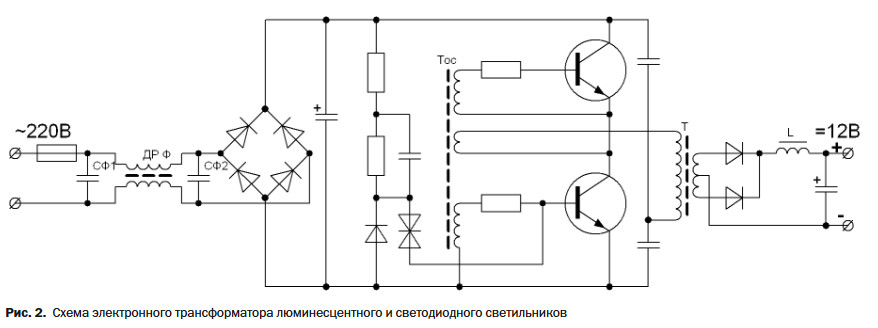

Чтобы разобраться с этим вопросом давайте, посмотрим на рисунок 2, на котором показана упрощенная схема электронного трансформатора.

Рисунок 2. Упрощенная схема электронного трансформатора

Обратим внимание на обмотку управляющего трансформатора Т1, подчеркнутую красной полосой. Эта обмотка обеспечивает обратную связь по току: если тока через нагрузку нет, или он просто мал, то трансформатор просто не заводится. Некоторые граждане, купившие это устройство, подключают к нему лампочку мощностью 2,5Вт, а потом несут обратно в магазин, мол, не работает.

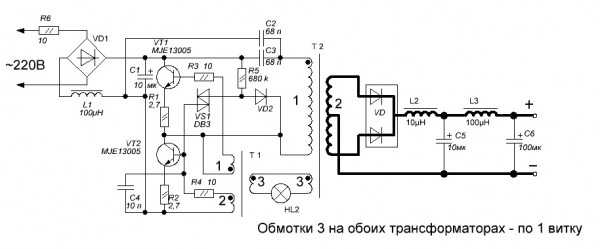

И все же достаточно простым способом можно не только заставить работать устройство практически без нагрузки, да еще и сделать в нем защиту от короткого замыкания. Способ подобной доработки показан на рисунке 3.

Рисунок 3. Доработка электронного трансформатора. Упрощенная схема.

Для того, чтобы электронный трансформатор мог работать без нагрузки или с минимальной нагрузкой следует обратную связь по току заменить обратной связью по напряжению. Для этого следует убрать обмотку обратной связи по току (подчеркнутую красным на рисунке 2), а вместо нее запаять в плату проволочную перемычку, естественно, помимо ферритового кольца.

Далее на управляющий трансформатор Тр1, это тот, который на маленьком кольце, наматывается обмотка из 2 — 3 витков. А на выходной трансформатор один виток, и далее получившиеся дополнительные обмотки соединяется, как указано на схеме. Если преобразователь не заведется, то надо поменять фазировку одной из обмоток.

Резистор в цепи обратной связи подбирается в пределах 3 — 10Ом, мощностью не менее 1Вт. Он определяет глубину обратной связи, которая определяет ток, при котором произойдет срыв генерации. Собственно это и есть ток срабатывания защиты от КЗ. Чем больше сопротивление этого резистора, тем при меньшем токе нагрузки будет происходить срыв генерации, т.е. срабатывание защиты от КЗ.

Из всех приведенных доработок, эта, пожалуй, самая лучшая. Но это не помешает дополнить ее еще одним трансформатором как в схеме по рисунку 1.

Борис Аладышкин, http://electrik.info/

Источник материала

Содержание

© Каталог радиолюбительских схем

Все права защищены.

Радиолюбительская страница.
Перепечатка разрешается только с указанием ссылки на данный сайт.

Пишите нам. E-mail: [email protected] или [email protected].

Я радиолюбитель

Как увеличить мощность электронного трансформатора

Бывает, что, собирая то или иное устройство, требуется определиться с выбором источника питания. Это чрезвычайно важно, когда устройствам необходим мощный блок питания. Приобрести железные трансформаторы с необходимыми характеристиками на сегодняшний день не составляет труда. Но они довольно дорогостоящие, а большие размеры и вес являются их главными недостатками. А сборка и наладка хороших импульсных блоков питания весьма сложная процедура. И многие не берутся за это.

Далее, вы узнаете о том, как собрать мощный и при этом несложный блок питания, взяв за основу конструкции электронный трансформатор. По большому счету, разговор пойдет об увеличении мощности таких трансформаторов.

Для переделки был взят 50-ваттный трансформатор.

Планировалось увеличить его мощность до 300 Вт. Этот трансформатор был приобретен в ближайшем магазине и стоил примерно 100 р.

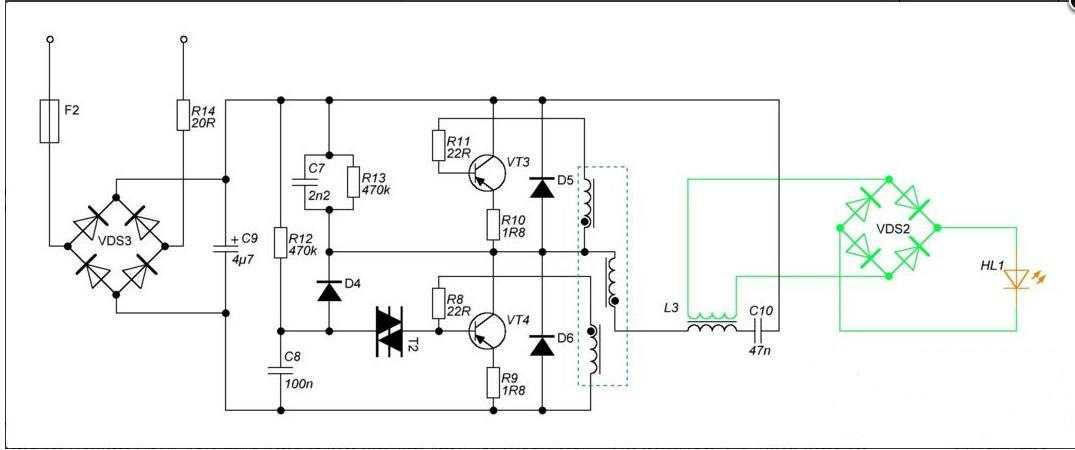

Стандартная схема трансформатора выглядит следующим образом:

Трансформатор представляет собой обычный двухтактный полумостовой автогенераторный инвертор. Симметричный динистор является основным компонентом, осуществляющим запуск схемы, поскольку он подает первоначальный импульс.

В схеме задействованы 2 высоковольтных транзистора с обратной проводимостью.

Схема трансформатора до переделки содержит следующие компоненты:

Транзисторы MJE13003.
Конденсаторы 0,1 мкФ, 400 В.
Трансформатор, имеющий 3 обмотки, две из которых являются задающими и имеют по 3 витка провода сечением 0,5 кв. мм. Еще одна в качестве обратной связи по току.
Входной резистор (1 Ом) используется как предохранитель.
Диодный мост.

Несмотря на отсутствие в этом варианте защиты от КЗ, электронный трансформатор работает без сбоев. Назначение устройства – это работа с пассивной нагрузкой (к примеру, офисные «галогенки»), поэтому стабилизация выходного напряжения отсутствует.

Что касается основного силового трансформатора, то его вторичная обмотка выдает около 12 В.

Теперь взгляните на схему трансформатора с увеличенной мощностью:

В ней стало даже меньше компонентов. Из первоначальной схемы были взяты трансформатор обратной связи, резистор, динистор и конденсатор.

Оставшиеся детали были извлечены из старых компьютерных БП, а это 2 транзистора, диодный мост и силовой трансформатор. Конденсаторы были приобретены отдельно.

Транзисторы не помешает заменить на более мощные (MJE13009 в корпусе TO220).

Диоды были заменены на готовую сборку (4 А, 600 В).

Также годятся и диодные мосты от 3 А, 400 В. Емкость должна составлять 2,2 мкФ, но можно и 1,5 мкФ.

Силовой трансформатор был изъят из БП формата ATX на 450 Вт. На нем были удалены все штатные обмотки и намотаны новые. Первичная обмотка была намотана тройным проводом 0,5 кв. мм в 3 слоя. Общее количество витков – 55. Необходимо следить за аккуратностью намотки, а также за ее плотностью. Каждый слой изолировался синей изолентой. Расчет трансформатора производился опытным путем, и была найдена золотая середина.

Вторичная обмотка наматывается из расчета 1 виток – 2 В, но это лишь в том случае если сердечник такой же, как в примере.

При первом включении обязательно использовать страховочную лампу накаливания на 40-60 Вт.

Стоит заметить, что в момент запуска лампа не вспыхнет, поскольку после выпрямителя нет сглаживающих электролитов. На выходе высокая частота, поэтому для того чтобы делать конкретные замеры, необходимо сначала выпрямить напряжение. Для этих целей был использован мощный сдвоенный диодный мост, собранный из диодов КД2997. Мост выдерживает токи до 30 А, если прикрепить к нему радиатор.

Вторичная обмотка предполагалась на 15 В, хотя на деле получилось чуть больше.

В качестве нагрузки было взято все, что оказалось под рукой. Это мощная лампа от кинопроектора на 400 Вт при напряжении в 30 В и 5 20-ваттных ламп на 12 В. Все нагрузки подключались параллельно.

Первым делом был произведен замер тока, который показал, что токи свыше 20 А.

После этого нужно измерить выходное напряжение под нагрузкой. Расчетное напряжение составляло около 15 В. Реальное значение без нагрузки – 17 В, а под нагрузкой просело до 15,3 В. В итоге легко узнать мощность, которая составляет примерно 300 Вт. Это чистая мощность на выходе.

Прикрепленные файлы: СКАЧАТЬ

Автор: АКА КАСЬЯН
