Принцип работы лабораторного блока питания 0-30В
Лабораторный блок питания с регулируемым выходным напряжением от 0 до 30 вольт является незаменимым инструментом для разработки и тестирования электронных устройств. Рассмотрим основные этапы преобразования электроэнергии в таком источнике питания:
- Понижение сетевого напряжения трансформатором до 24-36В переменного тока
- Выпрямление переменного тока диодным мостом
- Сглаживание пульсаций электролитическими конденсаторами
- Стабилизация и регулировка выходного напряжения
- Ограничение выходного тока схемой защиты
Ключевым элементом является регулируемый стабилизатор напряжения на транзисторах. Он позволяет плавно изменять выходное напряжение от 0 до максимального значения.
Основные компоненты схемы лабораторного блока питания
Для сборки регулируемого источника питания 0-30В понадобятся следующие компоненты:
- Понижающий трансформатор 220В/24-36В
- Диодный мост на 3-5А
- Электролитические конденсаторы большой емкости (2200-10000 мкФ)
- Мощный регулирующий транзистор (например, 2N3055)
- Операционный усилитель для схемы стабилизации
- Потенциометр для регулировки напряжения
- Транзисторы и резисторы для токовой защиты
Важно правильно рассчитать номиналы компонентов и обеспечить эффективное охлаждение силовых элементов.
Применение регулируемого источника питания 0-30В
Лабораторный блок питания с плавной регулировкой напряжения от 0 до 30 вольт находит широкое применение:
- Тестирование и отладка электронных устройств
- Питание прототипов разрабатываемых схем
- Зарядка аккумуляторов и батарей
- Проверка компонентов (светодиодов, транзисторов и др.)
- Электрохимические процессы (гальваника, электролиз)
- Питание маломощных электродвигателей
Возможность точной установки напряжения и контроля тока делает такой источник питания универсальным инструментом.
Преимущества регулируемого блока питания
Лабораторный источник питания с плавной регулировкой напряжения от 0 до 30В имеет ряд важных преимуществ:
- Возможность подбора оптимального напряжения питания
- Имитация разряда батарей
- Защита от перегрузки и короткого замыкания
- Высокая стабильность выходного напряжения
- Низкий уровень пульсаций и шумов
- Возможность ограничения выходного тока
Эти особенности делают регулируемый блок питания незаменимым при разработке и тестировании электронных устройств.
Схема лабораторного блока питания 0-30В
Рассмотрим типовую схему регулируемого источника питания 0-30В:
«` graph TD A[220В AC] —> B[Трансформатор] B —> C[Диодный мост] C —> D[Фильтр] D —> E[Стабилизатор] E —> F[Регулятор] F —> G[Защита] G —> H[Выход 0-30В] I[Потенциометр] —> F «`Ключевые элементы схемы:
- Трансформатор понижает сетевое напряжение
- Диодный мост выпрямляет переменный ток
- Конденсаторы сглаживают пульсации
- Стабилизатор обеспечивает постоянство напряжения
- Регулятор на транзисторах позволяет изменять выходное напряжение
- Схема защиты ограничивает ток при перегрузке
Как собрать лабораторный блок питания своими руками?
Сборка регулируемого источника питания 0-30В требует определенных навыков, но вполне реализуема своими руками. Основные этапы:
- Подготовка компонентов согласно схеме
- Изготовление печатной платы или монтаж на макетной плате
- Сборка силовой части (трансформатор, выпрямитель, фильтр)
- Монтаж схемы стабилизации и регулировки
- Установка элементов управления и индикации
- Подключение и настройка схемы защиты
- Тестирование и калибровка выходных параметров
Важно обеспечить надежную изоляцию и эффективное охлаждение силовых элементов. Соблюдение правил техники безопасности при работе с сетевым напряжением обязательно.
Выбор готового лабораторного блока питания
При выборе готового лабораторного источника питания 0-30В следует обратить внимание на ключевые параметры:
- Диапазон регулировки напряжения (желательно от 0 до 30В)
- Максимальный выходной ток (обычно от 3А до 10А)
- Стабильность выходного напряжения
- Уровень пульсаций и шумов
- Наличие защиты от перегрузки и КЗ
- Точность установки и измерения параметров
- Возможность удаленного управления
Для профессионального использования рекомендуется выбирать модели известных производителей с хорошими отзывами.
Особенности эксплуатации лабораторного блока питания
При работе с регулируемым источником питания 0-30В важно соблюдать несколько правил:
- Не превышать максимальную мощность блока питания
- Обеспечивать достаточную вентиляцию устройства
- Использовать качественные соединительные провода
- Периодически проверять точность установки параметров
- Не допускать попадания посторонних предметов внутрь корпуса
- Хранить прибор в сухом месте
Правильная эксплуатация обеспечит долгий срок службы лабораторного блока питания и точность его работы.
Лабораторный блок питания 30в 5а в категории «Техника и электроника»
Лабораторный блок питания 30В 5А арт. YH-305DB программируемый
На складе
Доставка по Украине
6 773.50 грн
Купить
Лабораторный блок питания 30В 5А, MESTEK DP305B
На складе
Доставка по Украине
3 782.35 грн
Купить
Регулируемый лабораторный блок питания HPS305DF (30 В; 5 А)
Доставка по Украине
3 100 грн
Купить
ФО-П Лещенко С.В.
Лабораторный блок питания YIHUA 305D-II, 30В, 5А
Доставка по Украине
3 780 грн
Купить
РАДИО SHOP
Лабораторный блок питания YIHUA 3005D, 30В, 5А
Доставка по Украине
5 625 грн
Купить
РАДИО SHOP
Блок питания лабораторный 0-30В 0-10А LONGWEI LW-K3010D dl
Доставка по Украине
4 411.69 грн
3 397 грн
Купить
DeleryShop
Лабораторный блок питания Wanptek DPS3010U — CC/CV 30В 10А (4х разрядный индикатор) + USB Quick charg
Заканчивается
Доставка по Украине
4 499 грн
Купить
SVStore
Блок питания лабораторный 0-30В 0-10А LONGWEI LW-K3010D
На складе в г.
Ровно
Доставка по Украине
по 2 860 грн
от 12 продавцов
2 860 грн
Купить
Крамниця Необхідних Речей
Блок питания лабораторный Extools PS-305D, 30В, 5А
Доставка по Украине
3 591 грн
Купить
РАДИО SHOP
Блок питания лабораторный RUIDENG DP30V5A 30В 5А
На складе
Доставка по Украине
1 730 грн
Купить
Реальный интернет-магазин «5volt»
Блок питания 19В 4.74А 90Вт 5.5×3.0 Samsung, Sony адаптер для ноутбуков dl
Доставка по Украине
513.66 грн
395.52 грн
Купить
DeleryShop
Лабораторный блок питания LONGWEI LW-K3010D 30 в 10 А ЛБП 2206-05053
На складе в г. Ровно
Доставка по Украине
2 860 грн
Купить
ПОЛЕЗНЫЕ МЕЛОЧИ
Блок питания перфорированный 12В 30А 360Вт, 3-кан для LED-лент CCTV dl
Доставка по Украине
1 144.33 грн
881.
14 грн
Купить
DeleryShop
Блок питания, регулируемый DC 0-30В, 3А, набор dl
Доставка по Украине
475.67 грн
366.26 грн
Купить
DeleryShop
Блок питания 19В 4.7А 90Вт 7.4×5.0 HP адаптер для ноутбуков dl
Доставка по Украине
658.03 грн
506.68 грн
Купить
DeleryShop
Смотрите также
Лабораторный блок питания YIHUA 305D-III, 30В, 5А, с трансформатором
Доставка из г. Киев
3 060 грн
Купить
Интернет магазин «Tcommark»
Лабораторный блок питания Masteram HPS305DF, одноканальный, импульсный, до 30 В, до 5 А, светодиодные
Доставка по Украине
3 100 грн
Купить
ООО «ЦЕЛЬС-ПРИБОР»
Лабораторный блок питания Masteram HPS305D, одноканальный, импульсный, до 30 В, до 5 А, светодиодные
Доставка по Украине
2 700 грн
Купить
ООО «ЦЕЛЬС-ПРИБОР»
Лабораторный блок питания RIGOL DP831A, трехканальный, трансформаторный, программируемый, до 30 В, до 5 А,
Под заказ
Доставка по Украине
34 500 грн
Купить
ООО «ЦЕЛЬС-ПРИБОР»
PS-305D 30V 5A Лабораторный блок питания 30B, 5A, 1 канал: 0-30В, 0-5А, EXtools
Доставка из г.
Киев
2 634.40 грн
Купить
AimTeleCom _ www.aimtele.kiev.ua
Компактный блок питания лабораторный 0-30В 0-10А LONGWEI LW-K3010D
На складе
Доставка по Украине
2 860 грн
Купить
АльтМаркет — интернет магазин
Блок питания (адаптер) 5v 6a 30w, 5в 6а 30вт в пластиком корпусе
На складе в г. Днепр
Доставка по Украине
252.80 грн
Купить
«LEDTechnics» -интернет-магазин
Блок питания лабораторный 0-30В 0-10А LONGWEI LW-K3010D
На складе в г. Ровно
Доставка по Украине
2 860 — 3 913 грн
от 2 продавцов
2 860 грн
Купить
Магазин «Freedelivery»
Блок питания Wanptek KPS605DF 60 В 5 А универсальный лабораторный 4 знака
На складе в г. Кривой Рог
Доставка по Украине
4 327 грн
Купить
Liberty Tech
Блок питания лабораторный 0-30В 0-10А LONGWEI LW-K3010D
Доставка по Украине
2 860 — 5 720 грн
от 14 продавцов
3 075 грн
2 860 грн
Купить
Euromagazua
Лабораторный блок питания Wanptek APS3010H 30V 10A 300W
Заканчивается
Доставка по Украине
4 799 грн
Купить
SVStore
Лабораторный блок питания Wanptek APS3010D 30V 10A 300W
Заканчивается
Доставка по Украине
3 999 грн
Купить
SVStore
Импульсный блок питания 12В 30А (360 Вт) с активным охлаждением и регулировкой напряжения (LONG)
На складе в г.
Хуст
Доставка по Украине
от 553 грн
Купить
You Gain
Блок питания 12v 5a 60w, 12в 5а 60вт в перфорированном корпусе. Стандарт. Гарантия 1 год
На складе в г. Днепр
Доставка по Украине
190.70 грн
Купить
«LEDTechnics» -интернет-магазин
Регулируемый блок питания 0-24v 5a
|
R1 180R 0,5W R2 6К8 0,5W R3 10k (4k7 – 22k) reostat R4 6k8 0,5W R5 7k5 0,5W R6 0.22R 5W (0,15- 0.47R) R7 20k 0,5W R8 100R (47R – 330R) |
C1 1000 x35v (2200 x50v) C2 1000 x35v (2200 x50v) C3 1 x35v C4 470 x 35v C5 100n ceramick (0,01-0,47) F1 5A |
T1 KT816 (BD140) T2 BC548 (BC547) T3 KT815 (BD139) T4 KT819(КТ805,2N3055) T5 KT815 (BD139) VD1-4 КД202 (50v 3-5A) VD5 BZX27 (КС527) VD6 АЛ307Б, К (RED LED) |
Регулируемый стабилизированный блок питания – 0-24V, 1 – 3А
с ограничением тока.
Блок питания (БП) предназначен для получения регулируемого стабилизированного выходного напряжения от 0 до 24v при токе порядка 1-3А, проще говоря чтобы не покупали вы батарейки, а использовали его для эксперементов со своими конструкциями.
В блоке питания предусмотрена так называемая защита т е ограничение максимального тока.
Для чего это нужно? Для того что бы этот БП служил верой и правдой, не боясь коротких замыканий и не требовал ремонта, так сказать «несгораемый и неубиваемый»
На Т1 собран стабилизатор тока стабилитрона, т е имеется возможность установки практически любого стабилитрона с напряжением стабилизации менее входного напряжения на 5 вольт
Это значит, что при установке стабилитрона VD5 допустим ВZX5,6 или КС156 на выходе стабилизатора получим регулируемое напряжение от 0 до приблизительно 4 вольт, соответственно — если стабилитрон на 27 вольт , то максимальное выходное напряжение будет в пределах 24-25 вольт.
Трансформатор следует выбирать примерно так- переменное напряжение вторичной обмотки должно быть примерно на 3-5 вольт больше того, которое вы рассчитываете получить на выходе стабилизатора, которое в свою очередь зависит от установленного стабилитрона,
Ток вторичной обмотки трансформатора как минимум должен быть не менее того тока, который нужно получить на выходе стабилизатора.
Выбор конденсаторов по емкости С1 и С2 –примерно по 1000-2000 мкф на 1А, С4 – 220 мкф на 1А
Несколько сложнее с емкостями по напряжению – рабочее напряжение грубо рассчитывается по такой методике – переменное напряжение вторичной обмотки трансформатора делится на 3 и умножается на 4
(~Uвх:3×4)
Т е – допустим, что выходное напряжение вашего трансформатора порядка 30 вольт – 30 делим на 3 и множим на 4 – получаем 40 – значит рабочее напряжение конденсаторов должно быть более чем 40 вольт.
Уровень ограничения тока на выходе стабилизатора зависит от R6 по минимуму и R8 (по максимуму вплоть до отключения)
При установке перемычки вместо R8 между базой VТ5 и эмиттером VТ4 при сопротивлении R6 равном 0,39 ом ток ограничения будет примерно на уровне 3А,
Как понять «ограничение»? Очень просто – выходной ток даже в режиме короткого замыкания на выходе не превысит 3 А, за счет того что выходное напряжение будет автоматически снижено практически до нуля,,,
А можно ли заряжать автомобильный аккумулятор? Запросто.
Достаточно выставить регулятором напряжения , извиняюсь — потенциометром R3 напряжение 14,5 вольта на холостом ходу (т е с отключенным аккумулятором) а потом подключить к выходу блока, аккумулятор, И пойдет ваш аккумулятор заряжаться стабильным током до уровня 14,5в, Ток по мере зарядки будет уменьшаться и когда достигнет значения 14,5 вольта (14,5 в – напряжение полностью заряженного акк) он будет равен нулю.
Как отрегулировать ток ограничения. Выставить на выходе стабилизатора напряжение на холостом ходу порядка 5-7 вольт. Затем к выходу стабилизатора подключить сопротивление примерно на 1 ом мощностью 5-10 ватт и последовательно с ним амперметр. Подстроечным резистором R8 выставить требуемый ток. Правильно выставленный ток ограничения можно проконтролировать выкручивая потенциометр регулировки выходного напряжения на максимум до упора При этом ток, контролируеммый амперметром должен оставаться на прежнем уровне.
Теперь про детали. Выпрямительный мостик – диоды желательно выбирать с запасом по току минимум раза в полтора, Указанные КД202 диоды могут без радиаторов достаточно долго работать при токе 1 ампер, но ежели рассчитываете что вам этого мало, то установив радиаторы можно обеспечить 3-5 ампер, вот только нужно посмотреть в справочнике какие из них и с какой буквой могут до 3 а какие и до 5 ампер.
Хочется больше – загляните в справочник и выбирайте диоды помощнее, скажем ампер на 10.
Транзисторы – VT1 и VT4 устанавливать на радиаторы. VT1 будет слегка греться поэтому и радиатор нужен небольшой, а вот VT4 да в режиме ограничения тока будет греться довольно таки хорошо. Поэтому и радиатор нужно подобрать внушительный, можно и вентилятор от блока питания компьютера к нему приспособить – поверьте, не помешает.
Особо пытливым – почему греется транзистор? Ток то течет по нему и чем больше ток, тем больше греется транзистор. Давайте посчитаем – на входе, на конденсаторах 30 вольт. На выходе стабилизатора ну скажем вольт так 13, В итоге между коллектором и эмиттером остается 17 вольт.
Из 30 вольт минусуем 13 вольт получаем 17 вольт (кто хочет видит тут математику, а мне как то на память приходит один из законов дедушки Киргофа, про сумму падений напряжения)
Ну так вот , тот же Киргоф, что то говорил о токе в цепи, наподобие того что какой ток течет в нагрузке, такой же ток и через транзистор VT4 течет.
Скажем ампера эдак 3 течет, резистор в нагрузке греется транзистор тоже греется, Так вот тепло это, которым воздух греем и можно назвать мощностью, которая рассеивается… Но попробуем выразиться математически , то бишь
школьный курс физики
P=U×J
где Р— это мощность в ваттах, U – напряжение на транзисторе в вольтах, а J — ток который течет и через нашу нагрузку и через амперметр и естественно через транзистор.
Итак 17 вольт множим на 3 ампера получаем 51 ватт рассеивающийся на транзисторе,
Ну а допустим подключим сопротивление на 1 ом. По закону Ома при токе 3А падение напряжения на резисторе получится 3 вольта и рассеиваемая мощность величиной в 3 ватта начнет греть сопротивление. Тогда падение напряжения на транзисторе: 30 вольт минус 3 вольта = 27 вольт, а мощность рассеиваимая на транзисторе 27v×3A=81 ватт… Теперь заглянем в справочник, в раздел транзисторы. Ежели проходной транзистор т е VТ4 у нас стоит скажем КТ819 в пластмассовом корпусе то по справочнику выходит что он не выдержит т к мощность рассеивания (Рк*max) у него 60 ватт, но зато в металлическом корпусе (КТ819ГМ , аналог 2N3055) – 100 ватт – вот этот подойдет, но радиатор обязателен.
Надеюсь на счет транзисторов более менее понятно, перейдем к предохранителям. Вообще то предохранитель это последняя инстанция, реагирующая на грубые ошибки допущенные вами и «ценой своей жизни» предотвращающая…. Давайте допустим что в первичной обмотке трансформатора по каким то причинам произошло замыкание,или во вторичной. Может от того что перегрелся, может изоляция прохудилась, а может и просто – неправильное соединение обмоток, но предохранителей нет. Трансформатор дымит, изоляция плавится,сетевой провод пытаясь выполнить доблестную функцию предохранителя, горит и не дай бог если на распределительном шите вместо автомата у вас стоят пробоки с гвоздиками вместо предохранителей.
Один предохранитель на ток примерно на 1А больше чем ток ограничения блока питания (т е 4-5А), должен стоять между диодным мостом и трансформатором, а второй между трансформатором и сетью 220 вольт примерно на 0,5-1 ампер.
Трансформатор. Самое пожалуй дорогое в конструкции Грубо говоря чем массивнее трансформатор тем он мощнее.
Чем толще провод вторичной обмотки, тем больший ток может отдать трансформатор. Все это сводится к одному – мощности трансформатора. Так как же выбрать трансформатор? Опять школьный курс физики, раздел электротехника…. Опять 30 вольт, 3 ампера и в итоге мощность 90 ватт. Это минимум, который следует понимать так – этот трансформатор кратковременно может обеспечить выходное напряжение 30 вольт при токе 3 ампера, Поэтому желательно накинуть по току запас минимум процентов 10, а лучше все 30-50 процентов. Так что 30 вольт при токе 4-5 ампер на выходе трансформатора и ваш БП сможет часами если не сутками отдавать ток 3 ампера в нагрузку.
Ну и тем кто желает получть максимум по току от этого БП, скажем ампер эдак 10.
Первое – соответствующий вашим запросам трансформатор
Второе – диодный мост ампер на 15 и на радиаторы
Третье – проходной транзистор заменить на два-три соединенных в параллель с сопротивлениями в эмиттерах по 0,1 ом (радиатор и принудительный обдув)
Четвертое- емкости желательно конечно увеличить, но в том случае если БП будет использоваться как зарядное устройство – это не критично.
Пятое – армировать токопроводящие дорожки по пути следования больших токов напайкой дополнительных проводников и соответственно не забывать про соединительные провода «потолще»

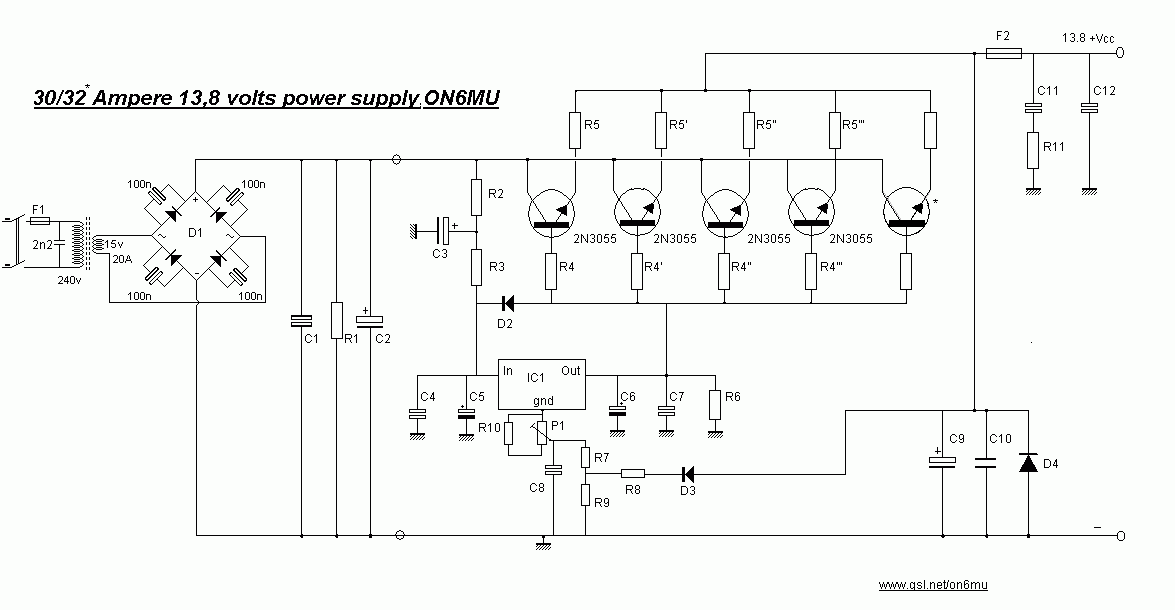

Схема подключения запараллеленных транзисторов вместо одного
(VT4)
ПРИМЕЧАНИЕ:
Расположение светодиода на схема верное.Просьба обратить внимание, что на печатной плате допущена ошибка и светодиод(LED Red) следует впаивать в обратно полярности, а не так, как указанно. Приносим свои извинения за допущенную ошибку.
Источник питания постоянного тока EXTECH: от 0 до 30 В, от 0 до 20 А, 120 В переменного тока, менее 5 мВ среднеквадратичного значения, 20 мВ, цифровой — 13X092|382275
ЭКСТЕК
- Вещь # 13С092
- производитель Модель # 382275
- UNSPSC # 39121004
- № страницы каталога 560 560
Страна происхождения
Китай.
Страна происхождения может быть изменена.
Коснитесь изображения, чтобы увеличить его.
Наведите курсор на изображение, чтобы увеличить его.
ЭКСТЕК
- Вещь # 13X092
- производитель Модель # 382275
- UNSPSC # 39121004
- № страницы каталога 560 560
Страна происхождения
Китай.
Страна происхождения может быть изменена.
Простая переменная схема питания 0–30 В, 2 А
Киран Салим
6439 просмотровВ этом уроке мы создадим «Простую переменную схему источника питания 0–30 В, 2 А».
Блоки питания являются неотъемлемой частью почти каждого электронного устройства. Цепь источника питания оценивается напряжением или диапазоном напряжения, которое она обеспечивает, и максимальным током, который она позволяет потреблять нагрузке. Поскольку домашние хозяйства обеспечены переменным напряжением в качестве основного источника питания, а многие электроприборы, такие как вентиляторы, люминесцентные лампы и другие, могут напрямую использовать переменное напряжение, но большинству электронных устройств требуется преобразование переменного напряжения в постоянное напряжение для их работы.
Любая внешняя цепь питания должна преобразовывать переменное напряжение в постоянное. Он может быть спроектирован разными способами и может быть регулируемым или фиксированным. В этом проекте разработана регулируемая схема источника питания, которая потребляет переменный ток и обеспечивает постоянное напряжение от 0 до 30 В 2 А в качестве выхода.
Блок питания нерегулируемый
Для этой цели используем понижающий трансформатор. В схеме наблюдается некоторое падение выходного напряжения из-за резистивных потерь. Поэтому нам нужен трансформатор высокого номинального напряжения больше требуемых 30 В, и трансформатор должен обеспечивать ток 2А на выходе. Итак, наиболее подходящий понижающий трансформатор 18В-0-18В/2А. Этот трансформатор понижает напряжение сети до 36 В переменного тока.
Пониженное напряжение переменного тока необходимо преобразовать в напряжение постоянного тока. Выпрямление – это процесс преобразования переменного тока в постоянный. . В этой схеме мы использовали двухполупериодный мостовой выпрямитель для преобразования 36 В переменного тока в 36 В постоянного тока.
На выходе двухполупериодного выпрямителя нет постоянного напряжения. Он имеет вдвое большую частоту, чем основной источник питания, но все еще содержит рябь. Поэтому его необходимо сгладить, подключив конденсатор параллельно выходу двухполупериодного выпрямителя. Этот конденсатор действует как фильтрующий конденсатор, который пропускает весь переменный ток через него на землю. На выходе среднее значение постоянного напряжения остается более плавным и без пульсаций.
Регулируемое опорное напряжение
Силовая цепь должна обеспечивать регулируемое и постоянное напряжение без каких-либо колебаний или отклонений. Для регулирования напряжения в схеме необходим линейный стабилизатор. Целью использования этого регулятора является поддержание на выходе постоянного напряжения заданного уровня. Небольшой ток протекает через регулируемое опорное напряжение.
В этой схеме максимальное напряжение на выходе должно быть 30В. Стабилитрон идеально подходит для регулирования напряжения на выходе.
Эта схема состоит из стабилитрона и переменного резистора. Он определяет уровень выходного напряжения. Для регулировки выходного напряжения от 0 до 30В подключен переменный резистор. Переменный щуп VR1 подключен к коллектору переключающего транзистора BC548. Изменяя этот резистор, эмиттер переключающего транзистора будет обеспечивать изменение напряжения от 0 до 30 В. Используемые в схеме стабилитроны должны иметь номинальную мощность 1 Вт, в противном случае они могут выйти из строя из-за нагрева.
Силовые транзисторы
Зенеровский диод может обеспечивать ток только в миллиамперах. Поэтому для получения на выходе большого тока нагрузки некоторые линейные элементы должны быть включены последовательно с нагрузкой, которая могла бы обеспечить требуемый ток. Таким образом, наибольший ток будет протекать через силовой транзистор. Он работает как большой мост для более высокого тока. В этой схеме в качестве линейного элемента используется биполярный NPN-транзистор. Транзистор Q1 используется для подачи достаточного базового напряжения на биполярный NPN-транзистор Q2 2N3055.
Транзистор 2N3055 способен обеспечить на выходе ток силой 2А. Транзисторы подключены в конфигурации усилителя пары Дарлингтона для получения желаемого усиления по току. В конфигурации пары Дарлингтона чистый коэффициент усиления по току представляет собой произведение коэффициентов усиления по току двух транзисторов. И у него есть управляемый токоподвод.
Защита от перегрузки
Поскольку потребляемый ток увеличивается на выходной нагрузке, ток превышает 2 А. силовой транзистор начнет греться. Чтобы решить эту проблему, у нас есть секция защиты от перегрузки. Внутри находится резистор для проверки более высокого тока и транзистор для отключения контролируемого тока силового транзистора вниз. Кроме того, на транзисторе должен быть установлен надлежащий радиатор для отвода избыточного тепла. В противном случае транзистор может сгореть. А также повредить другие устройства.
Buy From Amazon
Hardware Components
The following components are required to make a Variable Power Supply Circuit
No
и предохранитель F1. Предохранитель используется для защиты цепи от слишком большого источника питания. Трансформатор выполняет две задачи. Он преобразует сетевое напряжение и понижает напряжение до 24 В-0 В-24 В в соответствии с тремя лентами. Обеспечивает электрическую изоляцию между инженерной сетью и выходом источника питания. Это понижающее напряжение поступает в двухполупериодный выпрямитель. Выпрямитель преобразует напряжение переменного тока в напряжение постоянного тока.
