Как устроен блок предохранителей ВАЗ 2108. Где он расположен в автомобиле. Как правильно заменить перегоревший предохранитель. Какие неисправности защищает блок предохранителей. Чем отличаются блоки старого и нового образца.
Что представляет собой блок предохранителей ВАЗ 2108
Блок предохранителей ВАЗ 2108 — это центральное распределительное устройство электрооборудования автомобиля. Он объединяет в себе реле и предохранители, защищающие электрические цепи от перегрузок и коротких замыканий. К блоку при помощи специальных колодок подключаются жгуты проводов из разных зон машины.
Основные характеристики блока предохранителей ВАЗ 2108:
- Габаритные размеры: 290 x 160 x 100 мм
- Вес: около 920 г
- Применяется на моделях: ВАЗ 2108, 2109, 21099
- Имеет два исполнения: старого и нового образца
Расположение и доступ к блоку предохранителей
Где находится блок предохранителей в ВАЗ 2108? Он установлен под панелью приборов со стороны водителя. Для доступа к нему нужно снять защитную крышку, расположенную слева от рулевой колонки. Крышка крепится на защелках и легко снимается без инструментов.
После снятия крышки открывается доступ к монтажному блоку с предохранителями и реле. На внутренней стороне крышки обычно размещена схема расположения предохранителей с указанием их номиналов и защищаемых цепей.
Назначение и типы предохранителей
Какую функцию выполняют предохранители в блоке ВАЗ 2108? Их основное назначение — защита электрических цепей и потребителей от перегрузок и коротких замыканий. При превышении допустимого тока предохранитель перегорает, разрывая цепь и предотвращая повреждение проводки и оборудования.
В блоке ВАЗ 2108 применяются два типа предохранителей:
- Плоские штыревые (ножевые) — в блоках нового образца
- Цилиндрические стеклянные — в блоках старого образца
Номиналы предохранителей варьируются от 5 до 30 А в зависимости от защищаемой цепи. Цвет корпуса предохранителя обозначает его номинал.
Основные неисправности, защищаемые блоком предохранителей
От каких проблем защищает блок предохранителей ВАЗ 2108? Он предотвращает следующие неисправности электрооборудования:
- Короткие замыкания в цепях питания потребителей
- Перегрузки электрических цепей при выходе из строя потребителей
- Повреждение проводки при превышении допустимых токов
- Выход из строя электронных блоков управления
- Возгорание электропроводки при аварийных режимах работы
Своевременная замена перегоревших предохранителей позволяет быстро восстановить работоспособность электрооборудования и предотвратить более серьезные поломки.
Порядок замены перегоревшего предохранителя
Как правильно заменить предохранитель в блоке ВАЗ 2108? Процедура замены включает следующие шаги:
- Снять защитную крышку блока предохранителей
- По схеме определить расположение нужного предохранителя
- Извлечь перегоревший предохранитель специальным пинцетом
- Проверить визуально состояние плавкой вставки
- Установить новый предохранитель того же номинала
- Проверить работу соответствующего электрооборудования
Важно использовать предохранители только рекомендованного номинала. Установка предохранителя большего номинала может привести к повреждению электропроводки при коротком замыкании.
Отличия блоков предохранителей старого и нового образца
Чем различаются блоки предохранителей ВАЗ 2108 разных поколений? Основные отличия заключаются в следующем:
- Тип применяемых предохранителей (цилиндрические/плоские)
- Количество и номиналы предохранителей
- Расположение и количество реле
- Конструкция корпуса и способ крепления
- Схема подключения жгутов проводов
Блоки нового образца имеют улучшенную компоновку, более надежны и удобны в обслуживании. При этом они полностью взаимозаменяемы с блоками старого образца.
Распространенные проблемы с блоком предохранителей ВАЗ 2108
Какие неисправности чаще всего возникают с блоком предохранителей? Владельцы ВАЗ 2108 отмечают следующие проблемы:
- Окисление контактов предохранителей и реле
- Подгорание контактных площадок в гнездах предохранителей
- Ослабление крепления блока, появление вибраций
- Частое перегорание предохранителей из-за неисправностей потребителей
- Оплавление пластикового корпуса при коротких замыканиях
Большинство этих проблем устраняется очисткой контактов, подтяжкой креплений или заменой отдельных компонентов блока. В тяжелых случаях может потребоваться замена всего блока предохранителей в сборе.
Модернизация и улучшение блока предохранителей
Как можно усовершенствовать штатный блок предохранителей ВАЗ 2108? Опытные автолюбители рекомендуют следующие доработки:
- Установка дополнительных предохранителей для нештатного оборудования
- Замена контактных площадок на более надежные
- Улучшение системы вентиляции блока
- Нанесение защитных покрытий на контакты
- Установка светодиодных индикаторов перегорания предохранителей
Эти улучшения повышают надежность электрооборудования и упрощают диагностику неисправностей. Однако любые доработки должны выполняться с учетом электрической схемы автомобиля.
Выбор качественных предохранителей для замены
На что обратить внимание при выборе предохранителей для ВАЗ 2108? Рекомендуется использовать изделия проверенных производителей, обращая внимание на следующие моменты:
- Точное соответствие номинала и типа оригинальным предохранителям
- Качество изготовления корпуса и контактов
- Наличие маркировки с указанием номинала и типа
- Стабильность характеристик в широком диапазоне температур
- Устойчивость к вибрациям и тряске
Использование качественных предохранителей обеспечивает надежную защиту электрооборудования и снижает риск ложных срабатываний.
Диагностика неисправностей блока предохранителей
Как определить неисправность в блоке предохранителей ВАЗ 2108? Основные признаки проблем включают:
- Частое перегорание предохранителей одной цепи
- Нестабильная работа электрооборудования
- Запах горелой проводки из-под панели приборов
- Отсутствие контакта в гнездах предохранителей
- Нагрев корпуса блока в определенных местах
При обнаружении этих симптомов рекомендуется провести детальную проверку блока предохранителей и защищаемых им цепей. В сложных случаях может потребоваться диагностика с помощью специального оборудования.
Правила обслуживания блока предохранителей
Какие меры помогут продлить срок службы блока предохранителей ВАЗ 2108? Рекомендуется соблюдать следующие правила обслуживания:
- Регулярно проверять состояние контактов и очищать их от окислов
- Проверять надежность крепления блока и подключения проводов
- Своевременно заменять предохранители при обнаружении неисправностей
- Не допускать попадания влаги и грязи внутрь блока
- Периодически проводить диагностику состояния электропроводки
Соблюдение этих простых правил поможет избежать многих проблем с электрооборудованием и обеспечит надежную работу автомобиля.

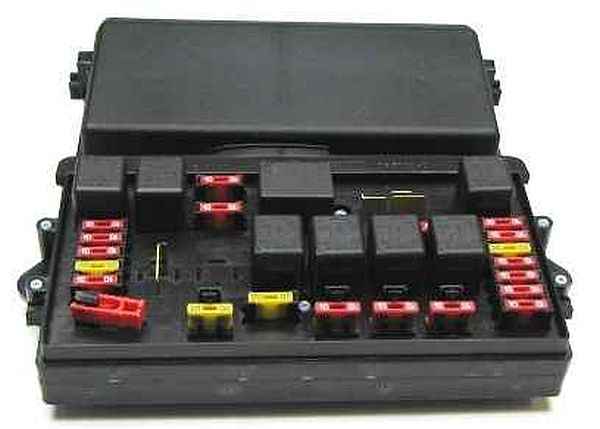

Блок предохранителей ВАЗ 2108 с/о ЕВРО
