Блок сопротивления печки ваз 2110. Блок сопротивления печки ВАЗ 2110: назначение, диагностика и замена — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроен блок сопротивления печки ВАЗ 2110. Каковы признаки его неисправности. Как правильно провести диагностику резистора отопителя. Какие инструменты потребуются для его замены. Где расположен этот элемент в автомобиле.

Содержание

Что такое блок сопротивления печки и для чего он нужен

Блок сопротивления печки (резистор отопителя) — это важный элемент системы отопления и вентиляции салона автомобиля ВАЗ 2110. Его основная функция — регулировка скорости вращения вентилятора отопителя путем изменения подаваемого на него напряжения.

Резистор отопителя представляет собой набор проволочных сопротивлений, которые включаются последовательно в цепь питания электродвигателя вентилятора. За счет этого происходит ступенчатое изменение скорости его вращения.

Основные характеристики блока сопротивления печки ВАЗ 2110:

Рабочее напряжение: 12 В
Количество ступеней регулировки: 3
Номинальный ток через сопротивления:
- 1-я скорость: 5,1 А
- 2-я скорость: 9,0 А
- 3-я скорость: 14,0 А
Диапазон рабочих температур: от -50°C до +100°C

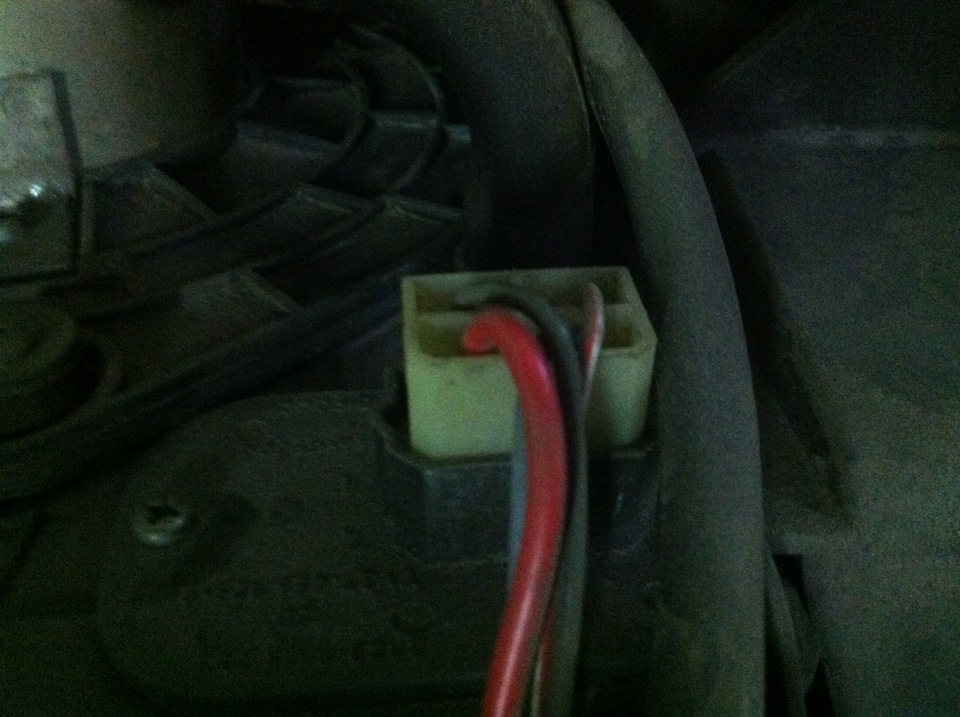

Где находится блок сопротивления печки на ВАЗ 2110

Резистор отопителя на ВАЗ 2110 расположен в моторном отсеке, с правой стороны от радиатора отопителя за вакуумным усилителем тормозов. Для доступа к нему необходимо частично демонтировать обшивку передней панели со стороны пассажира.

Как добраться до блока сопротивления:

Снять декоративную накладку с правой стороны передней панели
Отвернуть крепежные болты вакуумного усилителя тормозов
Отодвинуть усилитель в сторону, чтобы обеспечить доступ к резистору
Резистор будет виден справа от радиатора отопителя

Признаки неисправности блока сопротивления печки

Выход из строя резистора отопителя приводит к нарушению работы системы вентиляции салона. По каким признакам можно определить, что блок сопротивления неисправен?

Основные симптомы неисправности:

Вентилятор печки работает только на максимальной скорости

Отсутствует регулировка скорости вращения вентилятора
Вентилятор не включается на некоторых скоростях
«Плавающие» обороты вентилятора
Посторонние шумы при работе вентилятора

При появлении подобных симптомов следует проверить исправность блока сопротивления и при необходимости заменить его.

Как проверить работоспособность резистора отопителя

Для диагностики блока сопротивления печки можно воспользоваться мультиметром. Процедура проверки включает в себя несколько этапов.

Порядок проверки резистора отопителя:

Отключить аккумулятор автомобиля
Снять разъем с блока сопротивлений
Установить мультиметр в режим измерения сопротивления
Измерить сопротивление между контактами резистора:
- Между контактами A и B: 40-80 Ом
- Между контактами C и D: 40-80 Ом
- Между контактами B и C: бесконечность (обрыв)
- Между контактами A и D: бесконечность (обрыв)

Если измеренные значения отличаются от указанных или присутствует обрыв там, где его не должно быть — резистор неисправен и требует замены.

Инструменты для замены блока сопротивления

Для самостоятельной замены резистора отопителя на ВАЗ 2110 потребуется минимальный набор инструментов.

Необходимые инструменты:

Отвертка крестовая
Ключ на 10 мм
Плоскогубцы
Мультиметр (для диагностики)

Также рекомендуется иметь под рукой изоляционную ленту и смазку WD-40 для обработки контактов.

Пошаговая инструкция по замене резистора отопителя

Замена блока сопротивления печки на ВАЗ 2110 — несложная операция, которую при наличии необходимых инструментов можно выполнить самостоятельно. Рассмотрим последовательность действий.

Порядок замены резистора:

Отключить отрицательную клемму аккумулятора
Снять декоративную накладку с правой стороны передней панели

Отвернуть болты крепления вакуумного усилителя тормозов
Отодвинуть усилитель для обеспечения доступа к резистору
Отсоединить разъем от блока сопротивлений
Открутить винты крепления резистора (обычно 2 шт)
Извлечь старый резистор
Установить новый блок сопротивлений
Закрепить резистор винтами
Подключить разъем
Установить на место вакуумный усилитель
Установить декоративную накладку
Подключить аккумулятор

После замены необходимо проверить работу вентилятора отопителя на всех скоростях.

Выбор нового блока сопротивления

При выборе нового резистора отопителя для ВАЗ 2110 следует обратить внимание на несколько важных моментов. От правильности выбора зависит корректная работа системы вентиляции.

На что обратить внимание при покупке:

Соответствие модели автомобиля (ВАЗ 2110-2112)
Количество контактов (4 шт)
Номинальное напряжение (12 В)
Номинальный ток (до 14 А)

Наличие термопредохранителя
Производитель (рекомендуются оригинальные детали или надежные аналоги)

Рекомендуется приобретать резистор в специализированных магазинах автозапчастей, где можно получить консультацию и гарантию на товар.

Возможные проблемы после замены резистора

После самостоятельной замены блока сопротивления печки могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их устранения.

Типичные проблемы и их решение:

Вентилятор не работает:
1. Проверить подключение разъема
2. Убедиться в исправности предохранителя
3. Проверить целостность проводки
Не регулируется скорость:
1. Проверить качество контактов
2. Убедиться в правильности установки резистора
Посторонние шумы:
1. Проверить крепление резистора
2. Убедиться в отсутствии посторонних предметов в системе вентиляции

При невозможности самостоятельно устранить проблему рекомендуется обратиться в специализированный сервисный центр.

Резистор отопителя ВАЗ 2110 ,2123 4-х контактный

Вес: 0.078 кг

Страна производителя: Россия

Применимо к авто: ВАЗ

Ширина: 70 мм

Длина: 90 м

Высота: 40 мм

Описание

Описание Характеристики Наличие

Описание

Сопротивление добавочное ВАЗ-2123 отопителя СОАТЭ
Применяется на следующих моделях: Шевроле-Нива

Подсоединение резистора в электрическую цепь осуществляется посредством штыревой колодки.
Резистор добавочный предназначен для включения последовательно в цепь электровентиляторов отопителей автомобилей ВАЗ с целью ступенчатого управления частотой вращения электродвигателя отопителя.

• резистор должен работать в цепи постоянного тока с номинальным напряжением 12 В
• номинальный ток через сопротивления резистора:
– 5,1 А — при работе на первой частоте;
– 9,0 А — при работе на второй частоте;
– 14,0 A — при работе на третьей частоте.
• режим работы резистора — продолжительный номинальный S1 по ГОСТ 3940 при постоянном обдуве воздухом вентилятора отопителя.
• резистор должен выдерживать воздействие:
– А) предельных температур окружающей среды от -50° до +100°С;
– Б) повышенной относительной влажности 90…95% при температуре окружающей среды воздуха +40°С;
– В) циклические изменения температуры окружающей среды от -40°С до +100°С.

Характеристики

Ширина
70 мм

Длина
90 м
Высота
40 мм

Наличие

Доступно на складах

Адрес магазина

Режим работы

Наличие

Волгоградская улица, 105
с 8:00 до 19:00
Наличие:
Нет в наличии
Сухумское шоссе, 110А
с 8:00 до 19:00
Наличие:
Нет в наличии
Шоссейная улица, 150
с 8:00 до 20:00
Наличие:
Нет в наличии
Волгоградская улица, 99
с 8:00 до 19:00
Наличие:
Нет в наличии

Просмотренные товары

390 ₽

В корзину 22 шт.

Артикул: 2123-8118022

На складе 22 шт.

Резистор отопителя ВАЗ 2110 ,2123 4-х контактный

В корзину

Как заменить резистор печки ВАЗ-2110

Автомобили концерна ВАЗ пользуются значительной популярностью среди водителей благодаря достойным техническим характеристикам, соответствию цены и качества, отличной ремонтопригодности. Большинство неисправностей, которые случаются во время эксплуатации, водителя могут исправить самостоятельно без помощи профессионалов.

В этой статье речь пойдёт о ремонте отопителя транспортного средства, который является одним из слабых мест в автомобилях отечественного производства, а именно рассмотрим, как заменить вышедший из строя резистор печки ВАЗ-2110.

Содержание

Функции и назначение резистора
Способы диагностики исправности резистора печки
Замена резистора отопителя ВАЗ-2110 своими руками
И ещё один важный совет
Подведём итоги

Функции и назначение резистора

Резистор часто применяется во многих электросхемах транспортного средства. Основная его функция — это контроль и распределение подаваемого тока к элементу его потребления, в этом случае к печке машины.

В автомобилях источником подачи тока является аккумулятор, который вырабатывает необходимый электрический заряд для функционирования всех электроэлементов транспортного средства. Резистор, в свою очередь, трансформирует ток в нужные пределы величины напряжения для бесперебойной работы той или иной детали. Если преобразователь тока приходит в негодность, то на печку будет подаваться напряжение больше, чем требуется для её работы, и система отопления салона работать не будет. А также от большого напряжения может произойти перегорание деталей отопителя, которые работают на токе.

Схема функциональности детали простая. Изначально ток вырабатывается в аккумуляторе машины и подаётся на резистор печки. Он трансформирует его в необходимую величину напряжения для качественной работы отопителя.

Причинами выхода из строя преобразователя могут быть большие нагрузки на него в случае длительной эксплуатации печки на максимальных оборотах, неисправность проводки. А также качество резистора и соответствие месту назначения влияет на срок его службы.

Способы диагностики исправности резистора печки

Бывают случаи, когда отопитель транспортного средства перестаёт работать на пониженных скоростях и функционирует только в усиленном режиме. Это и есть главный показатель выхода из строя резистора.

Дело в том, что ВАЗ-2110 оборудован преобразователем тока, который оснащён двумя спиралями. Первая из них имеет сопротивление 0,23 Ом и отвечает за работу печки на первой скорости, вторая спираль с сопротивлением 0,82 Ом обеспечивает возможность включать среднюю скорость печки. При неисправности детали включается только максимальный режим отопления салона.

Дополнительный резистор транспортного средства напрямую отвечает за возможность переключения скоростей отопителя, потому, если печка вашего автомобиля работает только на максимальном режиме, значит, необходимо заменить преобразователь тока.

Замена резистора отопителя ВАЗ-2110 своими руками

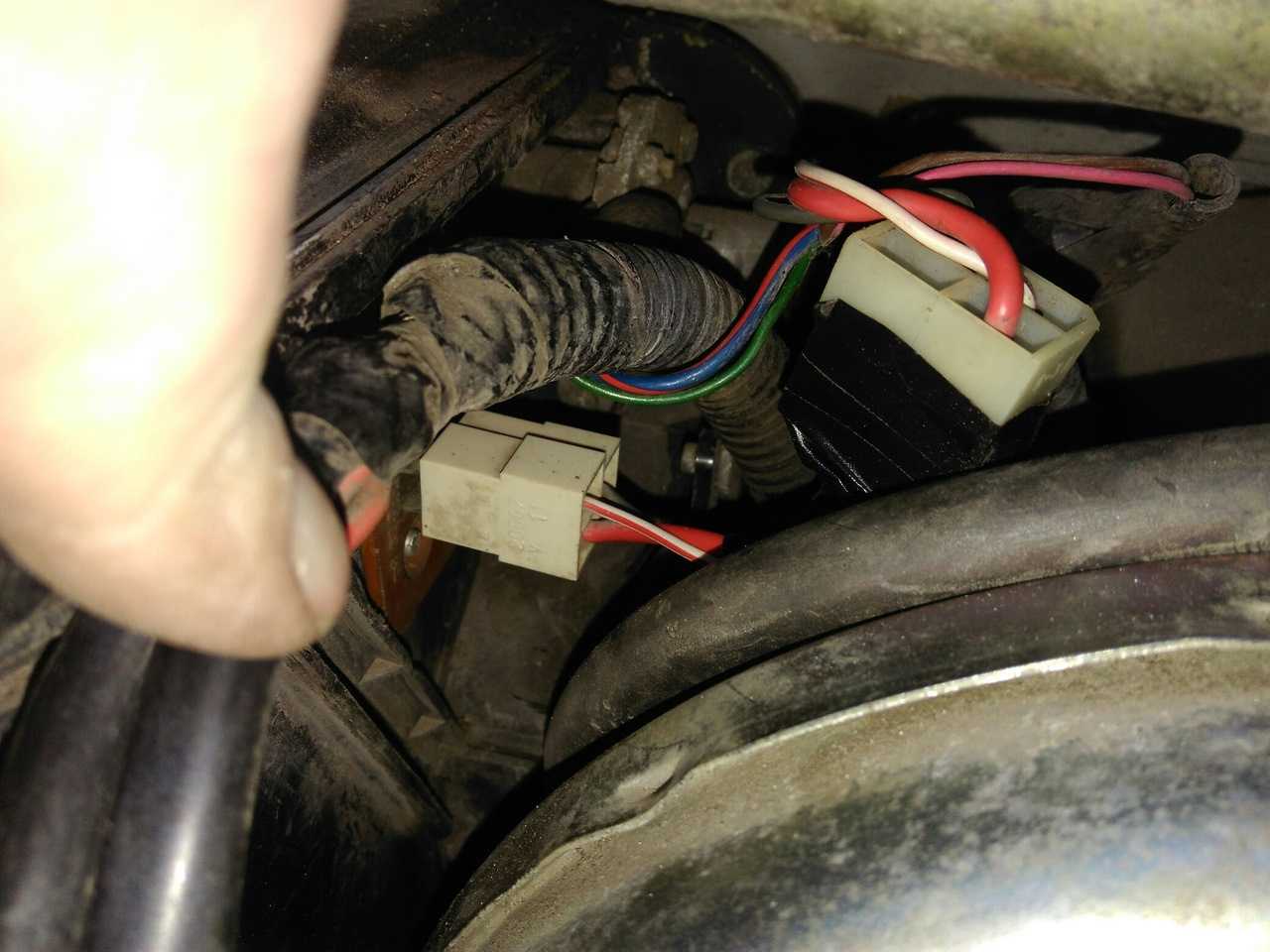

Для того чтобы заменить резистор, важно понимать, где именно он располагается. Деталь находится с правой стороны от печки за вакуумным усилителем. Первым делом перед началом работы надо отсоединить аккумулятор от питания, для этого снимается минусовый провод с клеммы.

Дальнейшие работы производятся в салоне автомобиля. Изначально необходимо демонтировать облицовку и накладку лобового стекла. После этого снимается звукоизоляционная обивка с правой стороны панели машины. Для получения хорошего доступа к преобразователю надо демонтировать вакуумный усилитель.

Обзору открылся дополнительный резистор отопителя. Дальше следует отсоединить колодку с проводкой от контактов преобразователя. Запомните, каким именно образом она подключена, чтобы правильно осуществить сборку по окончании работы. Подсоединить колодку можно только в одном положении.

Прежде чем приступить к замене изделия, необходимо проверить его работу с помощью омметра. Для проверки функциональности детали снимать её нет необходимости. Последовательно соедините контакты преобразователя и омметра сначала на первой спирали, потом на второй. Если показатели сопротивления значительно отличаются от оптимального значения для корректной работы устройства, значит, изделие подлежит обязательной замене.

Часто причиной выхода из строя детали является отсоединение предохранителя, находящегося на плате резистора. Теоретически, продлить жизнь элемента можно, припаяв контакты предохранителя на место. Однако такая работа отличается значительными трудностями, так как к креплению контактов предохранителя очень неудобно добираться за счёт очень маленького расстояния между платой и самим преобразователем.

Цена на качественный резистор не очень высокая, потому правильным решением будет его замена новой деталью. Предварительно перед заменой приобретите новое изделие в специализированном магазине. Не покупайте детали с рук или на стихийных рынках. Только качественное изделие может гарантировать бесперебойную работу отопительной системы салона автомобиля. На ВАЗ-2110 устанавливается изделие с идентификационным значением РДО 2110-8118022-01. Приобретайте изделия, которые соответствуют вашей марке автомобиля, это обеспечит правильное преобразование тока и корректную работу системы отопления салона.

Для демонтажа изделия необходимо открутить с помощью крестовой отвёртки саморез крепления. Аккуратно вынимается деталь, вышедшая из строя, и на её место устанавливается новый преобразователь. На этом замену можно считать выполненной. Остаётся только подключить колодку и разъёмы на место, произвести монтаж облицовки ветрового стекла в обратном порядке.

И ещё один важный совет

Проводите замену резистора сразу же после выявления его неисправности.

Эксплуатация печки машины после поломки дополнительного преобразователя тока может повлечь за собой очень серьёзные проблемы. При выходе из строя детали отопитель очень часто продолжает функционировать на максимальных оборотах. В холодное время года водителя могут не придавать значения неисправности и использовать печку, несмотря на поломку преобразователя.

Длительная работа отопителя на усиленных оборотах может стать причиной перегорания мотора печки или возгорания проводки автомобиля вследствие прохождения высокого напряжения через устройства, которые работают от силы тока.

Подведём итоги

Одним из важных элементов, который влияет на функциональность печки автомобиля, является резистор. Он выполняет важную функцию по распределению силы тока от аккумулятора к электроэлементам отопителя. При выявлении проблемы с функционированием преобразователя тока изделие подлежит обязательной замене.

Не игнорируйте неисправность деталей, которые имеют отношение к току, — это может быть небезопасно для вашей жизни. Сразу же после выявления неполадки устраняйте её причину.
