Как устроен блок управления стеклоочистителями. Какие функции выполняет этот элемент. Почему могут возникать проблемы с работой дворников. Как диагностировать и устранить неисправности блока управления.
Что такое блок управления стеклоочистителями и зачем он нужен

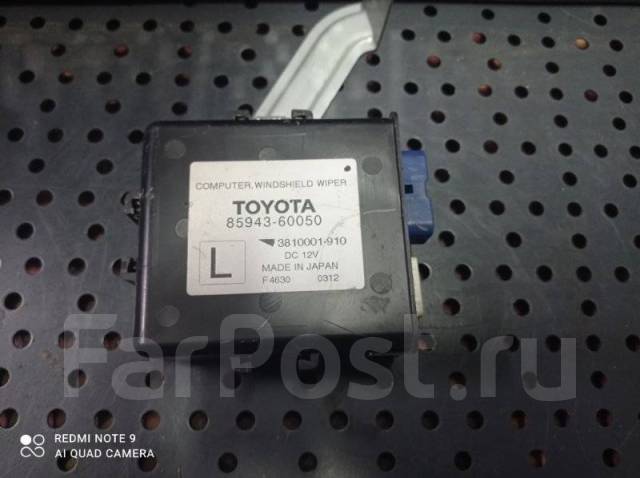

Блок управления стеклоочистителями — это электронное устройство, которое отвечает за работу дворников автомобиля. Его основные функции:
- Включение и выключение стеклоочистителей
- Регулировка скорости работы щеток
- Управление прерывистым режимом работы
- Синхронизация движения левого и правого дворника
- Автоматическое включение при обнаружении дождя (для некоторых моделей)
Блок управления получает сигналы от переключателя стеклоочистителей на рулевой колонке и передает команды на электродвигатели привода щеток. Это позволяет водителю легко управлять работой дворников в зависимости от погодных условий и загрязнения лобового стекла.
Устройство и принцип работы блока управления стеклоочистителями
Типичный блок управления стеклоочистителями состоит из следующих основных компонентов:
- Микроконтроллер — «мозг» устройства, обрабатывающий сигналы и формирующий команды
- Силовые транзисторы или реле для включения/выключения электродвигателей
- Датчики положения щеток
- Электронные компоненты (резисторы, конденсаторы и т.д.)
- Разъемы для подключения проводки
Как работает блок управления стеклоочистителями?
- При активации переключателя сигнал поступает в блок управления
- Микроконтроллер обрабатывает сигнал и определяет нужный режим работы
- Формируются управляющие импульсы на силовые элементы
- Включаются электродвигатели привода щеток
- Датчики отслеживают положение щеток для синхронизации
- При выключении блок управления возвращает щетки в исходное положение
Основные неисправности блока управления стеклоочистителями
Наиболее распространенные проблемы, связанные с блоком управления дворниками:
- Стеклоочистители не включаются или не выключаются
- Неправильная скорость или рассинхронизация движения щеток
- Отсутствие прерывистого режима работы
- Самопроизвольное включение/выключение дворников
- Щетки останавливаются в произвольном положении
Причины неисправностей могут быть следующими:
- Выход из строя электронных компонентов блока управления
- Окисление или повреждение контактов и разъемов
- Попадание влаги внутрь корпуса устройства
- Перегорание предохранителей в цепи питания
- Механические повреждения корпуса или платы блока управления
Диагностика проблем с блоком управления стеклоочистителями
При возникновении неполадок в работе дворников рекомендуется выполнить следующие шаги диагностики:
- Проверить предохранители в блоке предохранителей автомобиля
- Осмотреть разъемы и провода на наличие повреждений или окисления
- Проверить работу переключателя стеклоочистителей
- Измерить напряжение на выводах блока управления
- Провести диагностику с помощью специального оборудования
Какие признаки указывают на неисправность именно блока управления? Это может быть:
- Нестабильная работа дворников в разных режимах
- Отсутствие реакции на переключение режимов
- Посторонние шумы из-под капота при включении стеклоочистителей
- Неполный ход щеток или их остановка в промежуточном положении
Способы ремонта и замены блока управления стеклоочистителями
При выявлении неисправности блока управления возможны следующие варианты решения проблемы:
Ремонт своими силами
В некоторых случаях можно попробовать отремонтировать блок самостоятельно:
- Очистка и обработка контактов
- Замена перегоревших предохранителей
- Пропайка треснувших паяных соединений на плате
- Замена вышедших из строя электронных компонентов
Однако такой ремонт требует определенных навыков и не гарантирует долговременного результата.
Обращение в автосервис
Профессиональный ремонт в автосервисе имеет ряд преимуществ:
- Точная диагностика с помощью специального оборудования
- Наличие необходимых запчастей и инструментов
- Гарантия на выполненные работы
- Возможность комплексной проверки всей системы стеклоочистителей
Замена блока управления
В некоторых случаях ремонт нецелесообразен и требуется полная замена устройства:
- При серьезных механических повреждениях корпуса или платы
- Если стоимость ремонта сопоставима со стоимостью нового блока
- При повторяющихся неисправностях после ремонта
Замену рекомендуется проводить в специализированном автосервисе для правильного подбора и настройки нового блока управления.
Профилактика неисправностей блока управления стеклоочистителями
Чтобы избежать проблем с работой дворников, рекомендуется соблюдать следующие правила:
- Регулярно проверять состояние щеток и своевременно их менять
- Не включать стеклоочистители при обледенении лобового стекла
- Избегать попадания воды под капот при мойке автомобиля
- Периодически очищать контакты и разъемы от окисления
- Не перегружать механизм, включая дворники на сухом стекле
Соблюдение этих простых рекомендаций поможет продлить срок службы блока управления стеклоочистителями и избежать неприятных сюрпризов в дороге.
Выбор и установка нового блока управления стеклоочистителями
При необходимости замены блока управления важно правильно подобрать новое устройство. На что следует обратить внимание?
- Совместимость с маркой и моделью автомобиля
- Соответствие оригинальному номеру детали
- Репутация производителя и наличие гарантии
- Функциональность (поддержка всех необходимых режимов работы)
Процесс установки нового блока управления обычно включает следующие этапы:
- Отключение аккумулятора автомобиля
- Демонтаж старого блока управления
- Установка нового устройства на место
- Подключение всех разъемов согласно схеме
- Проверка работоспособности системы
- Настройка режимов работы (если требуется)
Важно помнить, что неправильная установка или подключение блока управления может привести к сбоям в работе не только стеклоочистителей, но и других электронных систем автомобиля. Поэтому рекомендуется доверить эту работу профессионалам.
