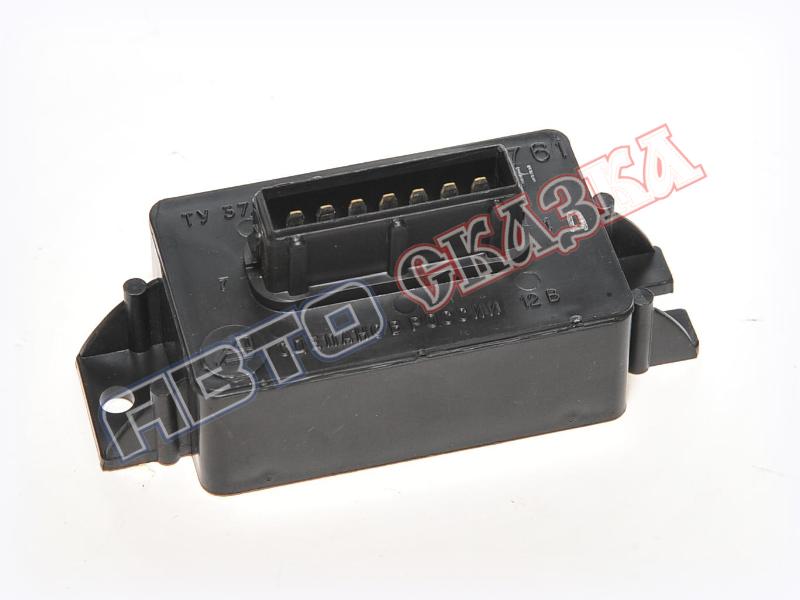

Блок управления ЭПХХ 5013.

3761



Общие сведения:

Блок управления экономайзером принудительного холостого хода (ЭПХХ) 5013.3761 предназначен для включения/отключения электромагнитного клапана ЭПХХ с целью повышения экономии топлива и снижения токсичности выхлопных газов автомобиля.

Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, ВАЗ-2121 и др. с карбюратором “Солекс”.

Блок управления ЭПХХ 5013.3761 обеспечивает:
— управление электромагнитным клапаном экономайзера принудительного холостого хода;
— защиту цепи управления клапаном экономайзера от короткого замыкания на “массу” автомобиля * ;

— защиту от понижения сопротивления цепи клапана ЭПХХ * .

Блок управления ЭПХХ выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Режим работы блока по ГОСТ 3940 — продолжительный, номинальный S1.

Блок 5013.3761 устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема.

Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.



Технические данные:

  Номинальное напряжение питания, В

12,0

  Допустимые пределы напряжения питания, В

6,0 . . 18,0

  Максимальный ток коммутации, А

1,0 ± 0,2

  Частота вращения коленчатого вала 4-тактного 4-цилиндрового двигателя, об/мин (Гц):
  — соответствующая включению клапана ЭПХХ

1709 ± 85,5
(56,9 ± 2,85)

  — соответствующая выключению клапана ЭПХХ

1900 ± 96
(63,3 ± 3,2)

  Превышение частоты выключения клапана ЭПХХ над частотой включения (гистерезис), об/мин (Гц), не менее

191 (6,37)

  Максимально допустимое воздействие повышенного напряжения питания до 5 мин. , В

25,0

  Максимально допустимые перенапряжения положительной и отрицательной полярности, В

160,0





Схема включения:





Габаритный чертеж:



Cхема электрическая принципиальная:

Проверка и замена электромагнитного клапана карбюратора на ВАЗ-21213

Если двигатель на холостых оборотах не работает, то одной из причин может быть отказ электромагнитного клапана.

Рассмотрим, как работает система управления электромагнитным клапаном.

Блок управления электромагнитным клапаном карбюратора отключает клапан (прерывает подачу топлива) при увеличении частоты вращения коленчатого вала до 2100 мин–1 и включает при снижении частоты вращения до 1900 мин –1 , если концевой выключатель карбюратора замкнут на массу (педаль «газа» отпущена).

При нажатой педали «газа» (разомкнутом выключателе) клапан включен независимо от числа оборотов коленчатого вала (топливо подается).

Питание на блок управления подается только при включенном зажигании, поэтому при выключении зажигания одновременно отключается и клапан (независимо от положения концевого выключателя карбюратора), что предотвращает работу двигателя с самовоспламенением (электромагнитный клапан нормально закрыт).

Для проверки работы блока управления подключаем вольтметр параллельно обмотке электромагнитного клапана (срабатывание клапана можно определить и по его стуку, без подключения вольтметра).

Отсоединяем провод от концевого выключателя карбюратора и замыкаем его на «массу».

Пускаем двигатель и, постепенно увеличивая частоту вращения коленчатого вала, следим за показаниями вольтметра.

После пуска двигателя вольтметр должен показывать не менее 10 В (клапан открыт), а при оборотах около 2100 мин –1 напряжение должно резко снизиться до величины не более 0,5 В (клапан – закрыт).

После этого медленно понижаем обороты двигателя, около 1900 мин –1 напряжение должно скачкообразно увеличиться до прежней величины (клапан – открыться). Устанавливаем обороты в пределах 2200–2300 мин –1 (клапан закрыт) и отсоединяем от «массы» провод концевого выключателя карбюратора – клапан должен открыться.

Снятие блока управления электромагнитным клапаном карбюратора

Выключаем зажигание.

Отсоединяем колодку от блока управления электромагнитным клапаном карбюратора.

Головкой «на 8» отворачиваем две гайки крепления блока к щитку передка

Снимаем блок

Устанавливаем блок управления в обратной последовательности.

Снятие и проверка электромагнитного клапана

Снимаем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра)

Снимаем провод с электромагнитного клапана.

Ключом «на 13» отворачиваем электромагнитный клапан

…и вынимаем его вместе с жиклером холостого хода и резиновым уплотнительным кольцом в чашке.

При необходимости снимаем уплотнительное кольцо и чашку.

Вынимаем жиклер.

Проверяем исправность электромагнитного клапана и его цепи.

Для этого надеваем на клемму клапана снятый провод и, включив зажигание, прижимаем корпус клапана к карбюратору – игла должна со щелчком втянуться в клапан, а при снятии напряжения (отводим от корпуса) – без заедания возвратиться в исходное положение.

Для проверки исправности самого клапана соединяем проводом его вывод с «плюсом» аккумуляторной батареи, а корпус – с «минусом».

Если игла не втягивается – клапан неисправен

Устанавливаем в обратной последовательности.

Клапан нельзя сильно затягивать (нужно затянуть «от руки», при сильной затяжке клапан работать не будет).

Проверка концевого выключателя экономайзера принудительного холостого хода

Отсоединяем разъем провода концевого выключателя

Омметром измеряем сопротивление между контактом провода концевого выключателя и «массой» автомобиля

При закрытой дроссельной заслонке (педаль «газа» отпущена) прибор должен показать сопротивление около нуля Ом, при открытой (педаль нажата) – бесконечность.

БЛОК УПРАВЛЕНИЯ ЭПХХ 5013.3761 НА АВТОМОБИЛИ ВАЗ 2104\2105\2107\2121-«НИВА» ПР-ВО «VTN» г.ВИННИЦА

Описание

Общие сведения:

Блок управления экономайзером принудительного холостого хода (ЭПХХ) 5013.3761 предназначен для включения/отключения электромагнитного клапана ЭПХХ с целью повышения экономии топлива и снижения токсичности выхлопных газов автомобиля.

Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, ВАЗ-2121 и др. с карбюратором “Солекс”.

Блок управления ЭПХХ 5013.3761 обеспечивает:
— управление электромагнитным клапаном экономайзера принудительного холостого хода;
— защиту цепи управления клапаном экономайзера от короткого замыкания на “массу” автомобиля* ;
— защиту от понижения сопротивления цепи клапана ЭПХХ*.

Блок управления ЭПХХ выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Режим работы блока по ГОСТ 3940 — продолжительный, номинальный S1.

Блок 5013.3761 устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема.

Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.





Технические данные:

Номинальное напряжение питания, В 12,0
Допустимые пределы напряжения питания, В 6,0 . . 18,0
Максимальный ток коммутации, А 1,0 ± 0,2
Частота вращения коленчатого вала 4-тактного 4-цилиндрового двигателя, об/мин (Гц):
— соответствующая включению клапана ЭПХХ 1709 ± 85,5
(56,9 ± 2,85)
— соответствующая выключению клапана ЭПХХ 1900 ± 96
(63,3 ± 3,2)
Превышение частоты выключения клапана ЭПХХ над частотой включения (гистерезис), об/мин (Гц), не менее 191 (6,37)
Максимально допустимое воздействие повышенного напряжения питания до 5 мин., В 25,0
Максимально допустимые перенапряжения положительной и отрицательной полярности, В 160,0





Схема включения:





Габаритный чертеж:

Система экономайзера принудительного холостого хода (ЭПХХ)

Система ЭПХХ отключает подачу топлива во впускной трубопровод в режиме торможения двигателем (так называемого принудительного холостого хода), тем самым экономится топливо и уменьшается выброс токсичных веществ в атмосферу.

Система состоит из элктронного блока управления, микропереключателя, клапана экономайзера принудительного холостого хода и электромагнитного клапана (см. схему карбюратора).

Электронный блок управления ЭПХХ (1412.3733 или 25.3761-01) при увеличении оборотов двигателя свыше 1590–1700 мин -1 , отключает питание обмотки электромагнитного клапана. При этом пространство над диафрагмой экономайзера через клапан, соединяется с атмосферой, разряжение падает и клапан экономайзера, под действием пружины перекрывает канал холостого хода.

Когда обороты двигателя падают примерно до 1300 мин -1 , блок управления вновь подает напряжение на электромагнитный клапан, он закрывается и в полости над диафрагмой вновь создается разряжение. Клапан экономайзера открывается, обеспечивая доступ топлива в канал холостого хода. Электромагнитный клапан обесточивается также, если выключить зажигание, чем исключается возможность возникновения работы двигателя с самовоспламенением.

На карбюраторе установлен микровыключатель, который при открытии дроссельной заслонки подает напряжение на электромагнитный клапан напрямую, минуя блок управления.

Снятие и проверка электромагнитного клапан

 ПОРЯДОК ВЫПОЛНЕНИЯ

Ослабляем хомуты и снимаем шланги с патрубков клапана, пометив их положение.

При выключенном зажигании отсоединяем провода.

Ключом “на 10” отворачиваем гайку крепления клапана и минусового провода.

Для проверки клапана подуйте в боковую трубку клапана – воздух должен выходить через воздушный фильтр, а при подаче напряжения на контакты – через вторую трубку.
Неисправный клапан заменяем. Устанавливая клапан убедитесь в правильности подсоединения шлангов: боковая трубка соединяется с экономайзером, а центральная – с задроссельным пространством карбюратора.

Проверка и замена блока управления системой ЭПХХ

 ПОРЯДОК ВЫПОЛНЕНИЯ

Сдвинув с разъемов электромагнитного клапана изоляцию, подсоединяем вольтметр.

Отсоединяем провода от микропереключателя карбюратора (см. Снятие карбюратора).
Запускаем двигатель. Вольтметр должен показать наличие напряжения. Увеличиваем частоту вращения коленчатого вала двигателя. По достижении 1700 мин -1 блок управления должен отключить электропитание клапана, а после падения частоты вращения до 1300 мин -1 – вновь включить.
Неисправный блок заменяем.

Крестообразной отверткой отворачиваем три самореза и снимаем правую накладку под панелью приборов.

При выключенном зажигании отсоединяем колодку от разъема блока управления.

Отворачиваем винт крепления блока.

Новый блок устанавливаем в обратной последовательности.

Регулировка микропереключателя системы ЭПХХ

 ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем провода от микровыключателя (см. Снятие карбюратора).

Подсоединяем к его штекерам омметр.

При отпущенной педали подачи топлива контакты микровыключателя должны быть разомкнуты, при малейшем нажатии на педаль — замкнуты.

Для регулировки момента включения, отверткой ослабляем два винта и, перемещая микропереключатель вдоль овальных отверстий корпуса, добиваемся его оптимального положения.

Система управления экономайзера принудительного холостого хода

При движении автомобиля в городе, двигатель около 25 % времени работает на принудительном холостом ходу, когда коленчатый вал двигателя вращается за счет кинетической энергии автомобиля и он движется с включенной передачей и отпущенной педалью управления дроссельной заслонкой. В таких режимах двигатель управляется с помощью экономайзера принудительного холостого хода.

Система управления экономайзера принудительного холостого хода УАЗ, блок управления, клапан, микровыключатель.

На принудительном холостом ходу двигатель расходует топливо, не выполняя полезную работу, в результате быстрого закрытия дроссельной заслонки горючая смесь переобогащается и токсичность отработавших газов увеличивается. Для снижения расхода топлива и токсичности отработавших газов на автомобилях УАЗ установлена электрическая система управления экономайзера принудительного холостого хода (ЭПХХ).

Система управления и электрооборудование экономайзера принудительного холостого хода на автомобилях УАЗ с двигателями УМЗ включает в себя блок управления 1422. 3733, электромагнитный клапан 1902.3741 и концевой выключатель карбюратора (микровыключатель) 421.3709.

Принцип работы системы управления экономайзера принудительного холостого хода на автомобилях УАЗ.

Режим принудительного холостого хода характеризуется двумя признаками : частота вращения коленчатого вала двигателя больше частоты холостого хода и дроссельная заслонка карбюратора закрыта. Информация о частоте вращения коленчатого вала двигателя поступает в блок управления ЭПХХ с датчика, в качестве которою используется первичная обмотка катушки зажигания, а информация о закрытии дроссельной заслонки — с концевого выключателя, микровыключателя или датчика-винта карбюратора.

Схема соединений электрооборудования экономайзера принудительного холостого хода на автомобилях УАЗ.

При отпускании педали акселератора, в следствии переключения контактов концевого выключателя карбюратора блок управления ЭПХХ вырабатывает сигналы управления электромагнитным (электропневматическим) клапаном подачи топлива в зависимости от частоты вращения коленчатого вала двигателя. Если частота вращения коленчатого вала выше частоты холостого хода, то блок управления снимает напряжение с электроклапана, и подача топлива в двигатель прекращается.

При этом частота вращения коленчатого вала снижается, и когда она станет меньше частоты холостого хода, блок управления подключит напряжение бортовой сети к электроклапану. Подача топлива возобновится и частота вращении коленчатого вала возрастет.

При частоте вращения коленчатого вала, снова ставшей больше частоты холостого хода, блок управления опять отключит электроклапан. Процесс повторяется. Периодической отключение подачи топлива в этом режиме снижает расход бензина на 2-3%, а токсичность отработавших газов уменьшается на 15-30%

При нажатии на педаль акселератора контакты концевого выключателя карбюратора переключаются таким образом, что на электроклапан будет постоянно подаваться напряжение бортовой сети. Топливо при этом будет подаваться независимо от частоты вращения коленчатого вала двигателя.

Блок управления 1422.
3733 экономайзера принудительного холостого хода на автомобилях УАЗ, принцип работы.

На автомобилях УАЗ с двигателями УМЗ применяются четырехштырьковые блоки управления 1422.3733 экономайзера. В качестве датчик положения дроссельной заслонки используется микровыключатель 421.3709. При закрытой дроссельной заслонке импульсы напряжения пропорциональные частоте вращения коленчатого вала, поступают с первичной обмотки катушки зажигания 1 на вход полупроводникового ключа, собранного на транзисторе VT1.

Принципиальная схема блока управления 1422.3733 экономайзера принудительного холостого хода на автомобилях УАЗ с двигателями УМЗ.

Во время действия импульса ключ открывается и конденсатор СЗ разряжается. В паузах между импульсами конденсатор СЗ заряжается. Время заряда, а следовательно, и напряжение на СЗ увеличивается с уменьшением частоты вращения коленчатого вала. При частоте больше частоты холостого хода напряжение на СЗ мало, транзисторы VT2, VT4, VT5, VT6 закрываются. На электромагнитный (электропневматический) клапан напряжение не подается.

Клапан закрывается и подача топлива прекращается. Частота вращения коленчатого вала падает. При частоте меньше частоты холостого хода конденсатор СЗ во время паузы между импульсами успевает зарядиться до напряжения, превышающего опорное напряжение порогового элемента, собранного на транзисторах VT2, VT4. Транзисторы VT2 и VT4 при этом открываются, что обеспечивает открытие транзисторов VT5 и VT6. На электропневмоклапан при этом подается напряжение.

Клапан срабатывает и включает подачу топлива. При открытии дроссельной заслонки контакты микропереключателя S1 замыкаются и напряжение бортовой сети постоянно поступает на электропневмоклапан. Клапан постоянно открыт независимо от сигналов блока управления 1422.3733 экономайзера принудительного холостого хода.

Похожие статьи:

  • Регуляторы напряжения РР350 и РР132А, характеристики, устройство и принцип действия.
  • Генераторы Г250-Е1 и Г250-П2 на УАЗ-469 и УАЗ-3151, характеристики, устройство и принцип действия.
  • Датчики уровня жидкостей и снижения давления в контуре тормозов, устройство, принцип действия, проверка исправности.
  • Контактная система зажигания УАЗ, состав и общее устройство, схемы контактной системы зажигания.
  • Указатель температуры охлаждающей жидкости 14.3807 и датчик ТМ100, проверка и диагностика неисправностей.
  • Указатель давления масла 15.3810 и датчик давления ММ358, проверка исправности, основные характеристики.

Схема электрооборудования автомобиля ВАЗ 21213

Схема электрооборудования автомобиля ВАЗ 21213.
 (нажмите на картинку для увеличения)

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 21213.

1. Передние фонари.
 2. Фары.
 3. Электродвигатель очистителя фар ВАЗ 21213.
 4. Звуковой сигнал.
 5. Электродвигатель омывателя фар.
 6. Электродвигатель омывателя ветрового стекла.
 7. Генератор ВАЗ 21213.
 8. Боковой указатель поворота.
 9. Акумулятор ВАЗ 21213.
 10. Электродвигатель отопителя ВАЗ 21213.
 11. Дополнительнцй резистор электородвигателя отопителя.
 12. Реле-прерыватель очистителя ветрового стекла.
 13. Стартер.
 14. Электродвигатель очистителя ветрового стекла.
 15. Концевой выключатель карбюратора.
 16. Электромагнитный клапан карбюратора ВАЗ 21213.
 17. Блок управления ЭПХХ.
 18. Коммутатор ВАЗ 21213.
 19. Свечи зажигания.
 20. Распределитель зажигания.
 21. Датчик давления масла ВАЗ 21213.
 22. Датчик температуры ВАЗ 21213.
 23. Розетка переноски.
 24. Катушка зажигания.
 25. Датчик уровня тормозной жидкости ВАЗ 21213.
 26. Реле включения очистителей и омывателя фар.
 27. Реле включения обогрева заднего стекла.
 28. Реле дальнего света фар ВАЗ 21213.
 29. Реле ближнего света фар ВАЗ 21213.
 30. Реле включения зажигания ВАЗ 21213.
 31. Реле включения стартера ВАЗ 21213.
 32. Выключатель лампы блокировки дифференциала.
 33. Переключатель наружного освещения.
 34. Прикуриватель.
 35. Выключатель стоп-сигнала.
 36. Выключатель света заднего хода.
 37. Реле-прерыватель указателя поворотов и аварийной сигнализации.
 38. Основной блок предохранителей.
 39. Дополнительный блок предохранителей.
 40. Лампа подсветки рычажков отопителя.
 41. Выключатель заднего противотуманого фонаря.
 42. Выключатель обогрева заднего стекла.
 43. Переключатель электродвигателя отопителя.
 44. Переключатель очистителя и омывателя заднего стекла.
 45. Выключатель аварийной сигнализации.
 46. Выключатель зажигания.
 47. Контрольная лампа воздушной заслоки карбюратора.
 48. Регулятор освещения приборов.
 49. Подрулевой рычажный переключатель.
 50. Выключатель контрольной лампы заслонки карбюратора.
 51. Электродвигатель омывателя заднего стекла.
 52. Дверной выключатель плафонов.
 53. Плафоны освещения салона.
 54. Комбинация приборов.
 55. Фонари освещения номерного знака.
 56. Выключатель лампы ручника.
 57. Датчик уровня бензина ВАЗ 21213.
 58. Задние фонари.
 59. Электродвигатель очистителя заднего стекла.
 60. Обогрев заднего стекла.

Схема электрооборудования ВАЗ 2121 1995 г. Электросхема автомобиля Нива

Нажмите для увеличения (259 КБ)


Условные графические обозначения на схеме

1. Боковые указатели поворота.
2. Передние фары.
3. Фары.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителя и омывателя фар.
7. Реле включения ближних фар.
8. Реле включения дальнего света.
9. Электродвигатель омывателя фар.
10. Недостаточный датчик тормозной жидкости.
11. Штепсельная розетка переносная лампа
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик указателя температуры охлаждающей жидкости.
15. Свеча зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителей.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя лобового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Главный блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатели блокировки дифференциала.
31. Выключатель заднего фонаря.
32. Включить контрольную лампу воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-барьер поворота и сигнальные индикаторы.
36. Дополнительный резистор электродвигателя отопителя.
37. Устройство выключателя освещения.
38. Выключатель света фар.
39. Переключатель указателя поворота.
40. Переключатель звукового сигнала.
41. Выключатель стеклоочистителя.
42. Выключатель омывателя лобового стекла.
43. Выключатель зажигания.
44. Включить наружное освещение.
45. Выключатель отопителя.
46. Выключатель очистителей и омывателя фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Плафоновые выключатели в дверных полках.
50. Указатель давления масла с контрольной лампой недостаточного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа поворота.
59. Контрольная лампа дальнего света.
60. Реле-прерыватель лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и запаса топлива.
66. Задние фонари.
67. Фары подсветки номерного знака.

Отсканированный невидимый объект (2121). Текст подготовлен алер

При коротком замыкании мгновенно сгорают и размывают соединение, отключая защищаемое оборудование.

Использование предохранителей на автомобиле Нива 2121 имеет ряд особенностей:

  • Все моторы мотоциклов, выполняющие очистку двигателя, надежно защищены плавкими вставками, которые можно использовать несколько раз.Они относятся к биметаллическому типу и полностью работают в автоматическом режиме;
  • для минимизации риска короткого замыкания в цепи питания системы впрыска топлива используются предохранители с сечением провода 1 мм для мгновенного сгорания, размытия сети и полного исключения самовозгорания;
  • цепи такого оборудования, как аккумулятор, системы зажигания и запуска двигателя, генератор, в защите не нуждаются, поэтому предохранители в них вообще не встроены;
  • система питания на электровентиляторе радиатора охлаждения защищена вставкой тока и более ампер;
  • Топливный насос
  • , оптика, двигатель электровентилятора и другие потребители большой мощности подключаются к бортовой сети через специальное реле, снабженное собственным предохранителем, и не нуждаются в дополнительной защите;
  • Плавкие предохранители
  • на 15 ампер установлены для защиты электрических цепей электронного блока управления, топливного насоса и реле основного впрыска топлива.

Расположение предохранителей

Все вставки с предохранителями, используемые в электросхеме автомобиля Нива 2121, делятся на две группы. Они размещены в блоках предохранителей, расположенных под панелью приборов справа от водительского кресла. В руководстве к автомобилю вы легко найдете описание каждого из этих защитных устройств, а также их технические характеристики.

Если в вашем автомобиле вышло из строя какое-либо электрооборудование, в первую очередь необходимо проверить исправность предохранителя.Для этого очень важно соблюдать следующие правила безопасности:

  • перед заменой плавильной вставки необходимо выявить и устранить причину ее выхода из строя;
  • ни в коем случае нельзя устанавливать предохранители, не соответствующие требованиям производителя автомобиля;
  • категорически запрещается тормозить вставки контактов какими-либо металлическими предметами;
  • нельзя снимать предохранители с блока с помощью отвертки или ножа, не выключив блок питания.

Нажмите для увеличения (259 КБ)


Условные графические обозначения на схеме

1. Боковые указатели поворота.
2. Передние фары.
3. Фары.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителя и омывателя фар.
7. Реле включения ближних фар.
8. Реле включения дальнего света.
9. Электродвигатель омывателя фар.
10.Недостаточный датчик тормозной жидкости.
11. Штепсельная розетка переносная лампа
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик указателя температуры охлаждающей жидкости.
15. Свеча зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителей.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя лобового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Главный блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатели блокировки дифференциала.
31. Выключатель заднего фонаря.
32. Включить контрольную лампу воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-барьер поворота и сигнальные индикаторы.
36. Дополнительный резистор электродвигателя отопителя.
37.Выключатель освещения устройства.
38. Выключатель света фар.
39. Переключатель указателя поворота.
40. Переключатель звукового сигнала.
41. Выключатель стеклоочистителя.
42. Выключатель омывателя лобового стекла.
43. Выключатель зажигания.
44. Включить наружное освещение.
45. Выключатель отопителя.
46. Выключатель очистителей и омывателя фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Плафоновые выключатели в дверных полках.
50. Указатель давления масла с контрольной лампой недостаточного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа поворота.
59. Контрольная лампа дальнего света.
60. Реле-прерыватель лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и запаса топлива.
66. Задние фонари.
67. Фары подсветки номерного знака.

Отсканированный невидимый объект (2121). Текст подготовлен алер

Автомобиль Электрощам ВАЗ-2121 и две его модификации — ВАЗ-21213 и ВАЗ-21214. Цветовые схемы, в отличном качестве, предоставляются для просмотра совершенно бесплатно.

Электрошем ВАЗ 2121.

1. Боковые указатели поворота.
2. Передние фары.
3. Фары ВАЗ-2121.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителя и омывателя фар.
7. Реле включения ближних фар.
8. Реле включения дальнего света.
9. Электродвигатель омывателя ВАЗ 2121.
10. Недостаточный датчик тормозной жидкости.
11. Штепсельная розетка переносная лампа
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла ВАЗ 2121.
14. Датчик указателя температуры охлаждающей жидкости.
15. Свеча зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителей.
18. Катушка зажигания.
19. Генератор ВАЗ 2121.
20. Запорный клапан карбюратора.
21. Стартер ВАЗ-2121.
22. Электродвигатель омывателя лобового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Выключатель Winner ВАЗ 2121.
27. Блок предохранителей дополнительный.
28.Блок основных предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатели блокировки дифференциала.
31. Выключатель заднего фонаря.
32. Включить контрольную лампу воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-барьер поворота и сигнальные индикаторы.
36. Дополнительный резистор электродвигателя отопителя.
37. Устройство выключателя освещения.
38. Выключатель света фар.
39. Переключатель указателя поворота.
40.Переключатель звукового сигнала.
41. Выключатель стеклоочистителя.
42. Выключатель омывателя лобового стекла.
43. Выключатель зажигания.
44. Включить наружное освещение.
45. Выключатель отопителя.
46. Выключатель очистителей и омывателя фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Плафоновые выключатели в дверных полках.
50. Указатель давления масла с контрольной лампой недостаточного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52.Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр ВАЗ-2121.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа поворота.
59. Контрольная лампа дальнего света.
60. Реле-прерыватель лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и запаса топлива.
66. Задние фонари.
67. Фары подсветки номерного знака.

Дополнение: На схеме электрооборудования некорректно указано подключение номеров номерных знаков — они должны быть связаны с габаритами, а на этой схеме подключены к стоп-сигналам.

Электрошем ВАЗ 21213.


1. Передние фары.
2.Передние фары.
3. Электродвигатель Очиститель Аптеки ВАЗ 21213.
4. Гудок.
5. Электродвигатель омывателя фар.
6. Электродвигатель омывателя лобового стекла.
7. Генератор ВАЗ 21213.
8. Боковой указатель поворота.
9. Акумулятор ВАЗ 21213.
10. Электродвигатель отопителя.
11. Дополнительный резистор электродвигателя электронагревателя.
12. Реле-прерыватель очистителя лобового стекла.
13. Стартер.
14. Электродвигатель очистителя лобового стекла.
15. Концевой выключатель карбюратора.
16. Электромагнитный клапан карбюратора.
17. Блок управления EPHH.
18. Выключатель ВАЗ 21213.
19. Свечи зажигания.
20. Свеча зажигания.
21. Датчик давления масла.
22. Датчик температуры ВАЗ 21213.
23. Розетка переноска.
24. Катушка зажигания.
25. Датчик тормозной жидкости ВАЗ 21213.
26. Реле включения очистителя и омывателя фар.
27. Реле включения обогрева заднего стекла.
28. Реле дальнего света Аптека ВАЗ 21213.
29. Реле средних фар.
30. Включение зажигания.
31. Выключатель стартера ВАЗ 21213.
32. Выключатель лампы блокировки дифференциала.
33. Выключатель наружного освещения.
34. Прикуриватель.
35. Выключатель стоп-сигнала.
36. Выключатель заднего фонаря.
37. Прерыватель указателя поворота и сигнализатор.
38. Блок главных предохранителей.
39. Блок предохранителей дополнительный.
40. Лампа освещения рычага обогревателя.
41. Выключатель заднего противотуманного фонаря.
42. Выключатель обогрева заднего стекла.
43. Выключатель электродвигателя отопителя.
44. Выключатель очистителя и омывателя заднего стекла.
45. Выключатель аварийной сигнализации.
46. Выключатель зажигания.
47. Контрольная лампа надувных жгутов карбюратора.
48. Приборы управления освещением.
49. Рычажный переключатель поджаренный.
50. Выключатель контрольной лампы клапана карбюратора.
51. Электродвигатель омывателя заднего стекла.
52. Дверной выключатель плафонный.
53. Плаферы салонного освещения.
54. Комбинация приборов.
55. Освещение фонари освещения.
56. Выключатель выключателя лампы.
57. Датчик уровня бензина ВАЗ 21213.
58. Задние фонари.
59. Электродвигатель очистителя заднего стекла.
60. Обогрев заднего стекла.

Электрошем ВАЗ 21214.


1. Фонарь передний левый.
2. Фары.
3. Датчик температуры охлаждающей жидкости.
4. Звуковой сигнал.
5. Датчик положения дроссельной заслонки.
6. Датчик массового расхода ВАЗ 21214.
7. Электромагнитный клапан добавления адсорбера.
8. Форсунки.
9. Фонарь передний правый.
10. Боковые указатели поворота.
11. Аккумулятор ВАЗ 21214.
12. Электродвигатель отопителя.
13. Резистор электродвигателя дополнительного отопителя.
14. Выключатели блокировки дифференциала.
15. Реле очистителя лобового стекла ВАЗ 21214.
16. Стартер.
17. Электродвигатель очистителя лобового стекла.
18. Генератор ВАЗ 21214.
19. Лобовое стекло Wizard Электродвигатель.
20. Модуль зажигания ВАЗ 21214.
21.Свечи зажигания.
22. Контроллер ВАЗ 21214.
23. Регулятор холостого хода.
24. Индикатор состояния АПС ВАЗ 21214.
25. Датчик указателя температуры.
26. Датчик контрольной лампы давления масла.
27. Розетка для переносной лампы (*).
28. Выключатель контрольной лампы уровня тормозной жидкости.
29. Колодка диагностическая ВАЗ 21214.
30. Заднее включение обогрева заднего стекла.
31. Реле включения дальнего света фар.
32. Реле включения ближних фар.
33. Электрический рабочий объем с датчиком уровня топлива.
34. Включение стартера ВАЗ 21214.
35. Дополнительный блок предохранителей.
36. Блок главных предохранителей.
37. Реле является подстроечным устройством индикаторов поворота и аварийной сигнализации.
38. Выключатель заднего фонаря.
39. Выключатель стоп-сигнала.
40. Прикуриватель.
41. Выключатель наружного освещения.
42. Лампы управления подсветкой рычагов отопителя.
43. Выключатель заднего противотуманного света.
44. Выключатель обогрева заднего стекла.
45. Выключатель электродвигателя отопителя.
46. Выключатель очистителя и омывателя заднего стекла.
47. Выключатель аварийной сигнализации.
48. Выключатель зажигания ВАЗ 21214.
49. Устройство выключателя освещения.
50. Выключатель очистителя лобового стекла.
51. Выключатель омывателя лобового стекла.
52. Переключатель звукового сигнала.
53. Поверните стрелочный переключатель.
54. Выключатель света фар.
55. Электро-реле перемещения ВАЗ 21214.
56. Датчик скорости автомобиля.
57. Плафонные переключатели в дверных стойках.
58. Плафоны для салона освещения.
59. Электродвигатель омывателя заднего стекла.
60. Комбинация приборов.
61. Выключатель контрольной лампы стояночного тормоза.
62. Главное реле ВАЗ 21214.
63. Задние фонари.
64. Фары подсветки номерного знака.
65. Электродвигатель очистителя заднего стекла.
66. Элемент обогрева заднего стекла.
67. Датчик положения коленчатого вала.
68. Датчик детонации.
69. Датчик кислорода ВАЗ 21214.
70. Реле электровентилятора.
71.Электровентиляторы ВАЗ 21214.
72. Блок предохранителей системы впрыска.
73. Плантатор салонного освещения.
74. Плафтрум освещения Выключатель в двери водителя.
75. Блок управления АПС ВАЗ 21214.

Правильная работа автомобильного мотора возможна только при исправном состоянии электрики и оборудования. Неисправности, связанные с проводкой, могут привести к невозможности езды на автомобиле, особенно если речь идет об отечественных машинах. Разберем, что это скорость электрического удара ВАЗ 2121 и чем отличается сеть в карбюраторных и инжекторных автомобилях.

[Скрыть]

Отличия Электрошем

В зависимости от модели автомобиля схема электрооборудования может отличаться между собой.

Индийская символика

Об этом свидетельствует индекс в названии модели:

  1. 21213. Автомобиль, оснащенный карбюраторным силовым агрегатом. Объем двигателя 1,7 л. Авто с таким индексом может комплектоваться 1,8-литровым ДВС.
  2. ,
  3. , 21214 и 212140. В этих моделях используется один и тот же мотор аналогичного объема, но автомобиль оборудован системой впрыска топлива.
  4. 21215. Данная модель отечественных автомобилей рассчитана на экспорт, в основном такие машины продавались за границу. В отличие от автомобилей, произведенных для стран СНГ, 21215 были оснащены дизельными двигателями от производителя Citroen.
  5. 21073. Главное отличие в наличии надежной конструкции заслонок, но эта же модель может комплектоваться карбюраторными агрегатами SOLEX. Отличие электрического комплекса заключается в использовании БСЗ — бесконтактное зажигание.
  6. , 2131,
  7. , 21310. Эти модели могут оснащаться разными двигателями, но главное их отличие от моделей в удлиненном пятидверном кузове.

Канал Ni-flow на своем ролике показал, как сделать лишнюю массу в электросети автомобиля Нива.

Основные отличия

Чем отличаются электрические схемы старого и нового образца в моделях:

  1. В Нивах 21213 установлен монтажный блок предохранителей, в котором устройства используются на ножках. Изменилась рабочая зона.
  2. Отличие заключается в наличии механизма экономии холостого хода, которым оснащена система питания.Для его нормальной работы в моторном отсеке есть дополнительная заглушка с проводами.
  3. Используйте бесконтактную систему зажигания. Важной составляющей БСЗ считается микроконтроллер.
  4. Различные модели авто комплектуются различными генераторными устройствами, все зависит от типа силового агрегата.
  5. Модель 21214 оснащена двумя вентиляторами охлаждения радиатора. Из-за этого у электроэма тоже есть отличия.

Схемы на поле с карбюраторным двигателем

Ниже фото схемы автомобиля с карбюраторным двигателем в хорошем качестве.

Схема электрооборудования Нива с карбюраторным мотором

Разберемся с описанием электрических молотов:

  1. Фонари боковые указатели поворота.
  2. Передняя оптика.
  3. Формы головного освещения.
  4. Электродвигатели системы очистки передней оптики.
  5. Устройство звуковых сигналов.
  6. Реле, предназначенное для включения механизма очистки оптики.
  7. Реле включения ближнего света.
  8. Реле включения дальнего света фар.
  9. Электрическая система очистки лобового стекла.
  10. Электрический контроллер, определяющий нехватку тормозной жидкости.
  11. Специальная розетка для подключения переносной лампочки.
  12. Контроллер индикатора недостаточного давления моторной жидкости.
  13. Контроллер для определения давления смазки.
  14. Электрический указатель температуры хладагента в системе охлаждения отображает показания на приборной панели в салоне автомобиля.
  15. Устройство распределителя зажигания.
  16. Свечи находятся в подкапотном пространстве.
  17. Электромоторная система очистки стекол.
  18. Катушка системы зажигания установлена ​​в моторном отсеке.
  19. Непосредственно генератор. Поломка реле регулятора, а также обрыв приводной планки приведет к неработоспособности устройства. Пока генератор не ремонтируется, все электрооборудование работает от аккумулятора. Когда аккум увидит, запустить двигатель не получится.
  20. Запорный элемент вычислителя.
  21. Стартерный механизм.
  22. Еще один электродвигатель системы очистки оптики.
  23. Устройство регулирующего напряжения. Его поломка приведет к скачкам тока в бортовой сети.
  24. Устройство управления индикатором заряда аккумулятора.
  25. Реле защиты электрической цепи системы очистки стекол.
  26. Дополнительный монтажный блок с элементами безопасности.
  27. Главный блок безопасности.
  28. Устройство отключения индикатора ручного управления тормозом.
  29. Устройство отключения Устройство блокировки дифференциала.
  30. Осветительный механизм, который включается при активации реверса.
  31. Устройство отключения светового индикатора воздушной заслонки карбюратора. Значок загорается на приборной панели автомобиля при включении всасывания.
  32. Устройство отключения стоп-сигналов.
  33. Система электродвигателя. Его поломка приведет к неработающему состоянию печки.
  34. Реле указателей поворота, а также световой сигнализации.
  35. Вспомогательный резистор устройства электродвигателя печки.
  36. Устройство отключения освещения панели управления.
  37. Оптика механизма переключения освещения. Он активируется, когда водитель перемещается с габаритными огнями на ближний, дальний свет и наоборот.
  38. Устройство отключения звуковых сигналов.
  39. Переключающий механизм системы очистки стекол. Его активация позволяет менять скорость дворника.
  40. Отсоединение системы очистки лобового стекла.
  41. Замок зажигания.
  42. Отключить внешнее осветительное устройство.
  43. Механизм переключения печи срабатывает, когда необходимо изменить скорость нагревательного устройства.
  44. Устройство отключения очистных механизмов и омывателя оптики.
  45. Сигарета.
  46. Механизм отключенной световой сигнализации.
  47. Устройство отключения источников света, находящихся в дверных полках.
  48. Регулятор давления смазки с индикатором отсутствия давления в системе.
  49. Контроллер топлива в бензобаке с индикатором резерва. Отображает показания для автомобильного щита. Индикатор активируется, когда в системе остается мало топлива.
  50. Тахометр. Позволяет водителю узнать, с какой скоростью коленчатый вал вращает вал двигателя.
  51. Индикатор включения ручного тормоза.
  52. Индикатор заряда батареи. Загорается при разряде аккумулятора. Говорит о необходимости зарядки или ремонта АКБ.
  53. Световой индикатор устройства воздушной заслонки карбюратора.
  54. Спидометр показывает скорость движения на автомобиле.
  55. Внешний световой индикатор включения.
  56. Поворотный световой индикатор.
  57. Длинная оптика светового индикатора. Включается на приборной панели, когда она активирована.
  58. Релейное устройство индикатора ручного тормоза. Отображает показания на приборной панели.
  59. Указатель уровня тормозной жидкости. Он загорается, когда он достаточно короткий.
  60. Световой индикатор системы блокировки дифференциала.
  61. Световой индикатор температуры хладагента.
  62. Плаферы освещения в автомобиле.
  63. Контроллер указателя топлива и оставшегося резерва.
  64. Задняя оптика.
  65. Лампы для освещения автомобильных салонов.

Схемы на поле с инжекторным двигателем

Принципиальным отличием электрической схемы карбюратора от впрыска является использование усовершенствованной системы управления силовым агрегатом.

Форсунка Система управления двигателем Нива

Рассмотрим интерактивную схему форсунки на 8 клапанов:

  1. Устройство продувки адсорбера.
  2. Механизм дроссельной заслонки.
  3. Контроллер, определяющий температурный режим двигателя, его показания основаны на температуре хладагента в системе охлаждения.
  4. Вентиляционное устройство радиатора расположено справа от двигателя.
  5. Такой же вентилятор, только установлен слева от блока питания.
  6. Катушка системы зажигания находится в моторном отсеке.
  7. Свечи с подключенными высоковольтными проводами.
  8. Контроллер компенсации расхода воздуха при образовании горючей смеси.
  9. Регулятор положения коленчатого вала. При выходе из строя двигатель не запускается.
  10. Жгут с проводами, подключенными к контроллеру концентрации кислорода.
  11. Контроллер кислорода.
  12. Фазорегулятор или датчик распредвала.
  13. Контроллер детонации. Влияет на частоту холостого хода.
  14. Жгут соединен с проводкой соединений форсунки.
  15. Непосредственно сами форсунки системы.
  16. Обозначение педали газа находится в салоне.
  17. Жгут с проводкой, подключенной к панели управления.
  18. Базовое реле.
  19. Защитный элемент правого вентиляционного устройства.
  20. Аналогичный компонент, который электрически защищает левый вентилятор.
  21. Реле, обеспечивающее рабочее состояние цепи топливного насоса. Его поломка приведет к тому, что насосное устройство не сможет работать, в результате запуск двигателя невозможен.
  22. Предохранительный элемент, отвечающий за насос.
  23. Соединительный разъем, к которому подключается АЗС в модуле.
  24. Диагностический разъем используется для поиска неисправностей в работе различных систем автомобиля.
  25. Подключите электрические провода к заземлению.
  26. Монтажный блок с элементами безопасности, обеспечивающими рабочее состояние системы управления энергоблоком.
  27. Разъем, к которому подключается электропроводка контрольной лампы рабочего состояния APS.
  28. Разъем с подключенной катушкой проводки той же системы.
  29. Модуль управления сигнализацией машины, используя его с противоугонным устройством.
  30. Разъем с подключенной площадкой проводов, идущей от диагностического контроллера концентрации кислорода.
  31. Диагностический контроллер.
  32. Центральный модуль управления двигателем. В этих моделях Авто использовался ЭБУ BOSH 17.9.7.

Также на схеме есть символ A — в этом месте жгут с проводкой перемещается из бустерного пространства в салон автомобиля.

1. Схема жгута на панели приборов автомобиля 2.Задняя часть схемы «Инжектор Нива»

Причины неисправности электрооборудования

Разберем основные причины, по которым электрооборудование может не работать:

  1. Сконструированный или вышедший из строя аккумулятор. Из-за вышедшего из строя АКБ мотор у машины получится только «от Толкача». Неисправность аккумулятора можно определить по индикатору разряда в виде аккумулятора на панели приборов. При поиске неисправностей рекомендуем сначала проверить внешнее состояние устройства — на нем не должно быть дефектов или повреждений, способствующих утечке электролита.Также необходимо проверить объем рабочего раствора внутри аккумулятора — жидкость должна покрыть все банки. При необходимости в аккумулятор доливают дистиллированную воду. Клеммы проверяются — иногда причина нерабочего состояния АКБ в отключении контактов, связанных с вибрацией при встряхивании, а также их окислением.
  2. Неисправен генератор. Если генератор сломается, он не сможет обеспечить исправное состояние электрооборудования. Все устройства будут питаться от аккумулятора до тех пор, пока он впоследствии не разрядится.Чтобы найти неисправность, генератор придется демонтировать и разобрать, поврежденные элементы подлежат замене.
  3. Скачки напряжения. Причин такой проблемы может быть множество. Часто скачки напряжения возникают в результате выхода из строя реле регулятора или использования оборудования, не соответствующего рабочим характеристикам электрической схемы. Например, если установить в сигаретной комнате разветвитель, это приведет к скачкам напряжения и выходу прибора из строя.
  4. Элементы защиты от горения.Устройства используются для защиты электроприборов от перенапряжения. Если в сети возникают скачки, предохранители выходят из строя первыми. Нельзя менять детали на устройствах, сделанных своими руками. Иногда автовладельцы заменяют предохранители на монеты или перемычки из проволоки. Мы не советуем этого делать, чтобы предотвратить перенапряжение.
  5. Резка проволоки. Чаще всего такой неисправности подвержены электрочашки, которые кладут в области движущихся частей тела. Происходит горение проводов, в результате чего они не могут проводить электрический ток.
  6. Неисправность самого оборудования, например лампочки в фарах, магнитоле, двигателе электроплиты. Источники освещения подлежат замене, а такие устройства, как электродвигатель или автомагнитола, — ремонту. Лучше доверить эту процедуру квалифицированным электрикам.
  7. Утечка тока. Такая проблема возникает при повреждении изоляции проводов. Необходимо найти ту часть электрочашек, где нарушен изоляционный слой и переустановить его изолентой.
  8. Повреждение контактов или их окисление. При появлении проблем в оборудовании проверьте контактные элементы на разъемах с проводкой. Когда они оговорены, требуется диагностика электрических цепей на наличие скачков напряжения. Если контакты окислились, то их следует просто очистить.

Электросхема автомобиля ВАЗ 2121 карбюратор. Электросхема автомобиля нива

Электросхема автомобиля ВАЗ-2121 и двух его модификаций — ВАЗ-21213 и ВАЗ-21214.Схемы цветные, в отличном качестве и предоставляются для просмотра совершенно бесплатно.

Схема подключения ВАЗ 2121

1. Боковые указатели поворота.
2. Передние фары.
3. Фары ВАЗ-2121.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателей фар.
7. Реле включения ближнего света фар.
8. Реле дальнего света фар.
9. Электродвигатель омывателя фар ВАЗ 2121.
10. Датчик недостаточного уровня тормозной жидкости.
11. Разъем для переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла ВАЗ 2121.
14. Датчик датчика температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителей.
18. Катушка зажигания.
19. Генератор ВАЗ 2121.
20. Запорный клапан карбюратора.
21. Стартер ВАЗ-2121.
22. Электродвигатель омывателя лобового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя ВАЗ 2121.
27. Дополнительный блок предохранителей.
28. Главный блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель фонарей заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворота и аварийной сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель осветительных приборов.
38. Выключатель фар.
39. Переключатель указателей поворотов.
40. Выключатель звуковых сигналов.
41. Выключатель стеклоочистителя.
42. Выключатель омывателя лобового стекла.
43. Выключатель зажигания.
44. Выключатель наружного освещения.
45. Выключатель отопителя.
46. Выключатель очистителей и омывателей фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели для плафонов в дверных стойках.
50. Индикатор давления масла с контрольной лампой пониженного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр ВАЗ-2121.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60.Реле контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и резерва топлива.
66. Задние фонари.
67. Фонари освещения номерного знака.

Дополнение: на электрической схеме подключение осветителей номерного знака указано неправильно — они должны быть подключены по габаритам, а на этой схеме они подключены к стоп-сигналам.

Схема подключения ВАЗ 21213


1. Передние фары.
2. Фары.
3. Электродвигатель очистителя фар ВАЗ 21213.
4. Звуковой сигнал.
5. Электродвигатель омывателя фар.
6. Электродвигатель омывателя лобового стекла.
7. Генератор ВАЗ 21213.
8. Боковой указатель поворота.
9. Аккумулятор ВАЗ 21213.
10. Электродвигатель отопителя.
11. Дополнительный резистор электродвигателя отопителя.
12.Реле-прерыватель стеклоочистителя.
13. Стартер.
14. Электродвигатель стеклоочистителя.
15. Концевой выключатель карбюратора.
16. Электромагнитный клапан карбюратора.
17. Блок управления ЭПХХ.
18. Коммутатор ВАЗ 21213.
19. Свечи зажигания.
20. Распределитель зажигания.
21. Датчик давления масла.
22. Датчик температуры ВАЗ 21213.
23. Переносной разъем.
24. Катушка зажигания.
25. Датчик уровня тормозной жидкости ВАЗ 21213.
26. Реле включения очистителей и омывателей фар.
27. Реле обогрева заднего стекла.
28. Реле дальнего света фар ВАЗ 21213.
29. Реле ближнего света фар.
30. Реле включения зажигания.
31. Реле включения стартера ВАЗ 21213.
32. Выключатель лампы блокировки дифференциала.
33. Выключатель наружного освещения.
34. Прикуриватель.
35. Выключатель стоп-сигнала.
36. Выключатель фонарей заднего хода.
37. Реле-прерыватель указателя поворота и сигнализации.
38. Главный блок предохранителей.
39. Дополнительный блок предохранителей.
40. Лампа освещения рычага отопителя.
41. Выключатель заднего противотуманного фонаря.
42. Выключатель обогрева заднего стекла.
43. Выключатель электродвигателя отопителя.
44. Выключатель стеклоочистителя и омывателя заднего стекла.
45. Выключатель аварийной сигнализации.
46. Выключатель зажигания.
47. Контрольная лампа воздушной заслонки карбюратора.
48. Регулятор освещения приборов.
49. Переключатель подрулевой колонки.
50. Выключатель контрольной лампы демпфера карбюратора.
51. Электродвигатель омывателя заднего стекла.
52. Дверной выключатель абажуров.
53. Плафоны внутреннего освещения.
54. Комбинация приборов.
55. Фонари освещения номерного знака.
56. Выключатель лампы стояночного тормоза.
57. Датчик уровня бензина ВАЗ 21213.
58. Задние фонари.
59. Электродвигатель очистителя заднего стекла.
60. Обогрев заднего стекла.

Схема подключения ВАЗ 21214


1. Левая передняя фара.
2. Фары.
3. Датчик температуры охлаждающей жидкости.
4. Звуковой сигнал.
5. Датчик положения дроссельной заслонки.
6. Датчик массового расхода воздуха ВАЗ 21214.
7. Электромагнитный клапан продувки адсорбера.
8. Форсунки.
9. Фонарь передний правый.
10. Боковые указатели поворота.
11. Аккумуляторная батарея ВАЗ 21214.
12. Электродвигатель отопителя.
13. Дополнительный резистор электродвигателя отопителя.
14. Выключатель контрольной лампы блокировки дифференциала.
15. Реле очистителя лобового стекла ВАЗ 21214.
16. Стартер.
17.Электродвигатель очистителя лобового стекла.
18. Генератор ВАЗ 21214.
19. Электродвигатель омывателя лобового стекла.
20. Модуль зажигания ВАЗ 21214.
21. Свечи зажигания.
22. Контроллер ВАЗ 21214.
23. Регулятор холостого хода.
24. Индикатор состояния АПС ВАЗ 21214.
25. Датчик указателя температуры.
26. Датчик контрольной лампы давления масла.
27. Розетка для переносной лампы (*).
28. Выключатель контрольной лампы уровня тормозной жидкости.
29. Блок диагностики ВАЗ 21214.
30.Реле обогрева заднего стекла.
31. Реле дальнего света фар.
32. Реле включения ближнего света фар.
33. Электрический топливный насос с датчиком уровня топлива.
34. Реле включения стартера ВАЗ 21214.
35. Дополнительный блок предохранителей.
36. Главный блок предохранителей.
37. Реле — прерыватель указателей поворота и аварийной сигнализации.
38. Выключатель фонарей заднего хода.
39. Выключатель стоп-сигналов.
40. Прикуриватель.
41. Выключатель наружного освещения.
42. Лампы подсветки рычагов управления отопителем.
43. Выключатель заднего противотуманного света.
44. Выключатель обогрева заднего стекла.
45. Выключатель электродвигателя отопителя.
46. Выключатель стеклоочистителя и омывателя заднего стекла.
47. Выключатель аварийной сигнализации.
48. Выключатель зажигания ВАЗ 21214.
49. Выключатель осветительных приборов.
50. Выключатель стеклоочистителя.
51. Выключатель омывателя лобового стекла.
52. Выключатель звукового сигнала.
53. Переключатель указателей поворотов.
54. Выключатель фар.
55. Реле электрического топливного насоса ВАЗ 21214.
56.Датчик скорости автомобиля.
57. Выключатели для плафонов в дверных стойках.
58. Плафоны внутреннего освещения.
59. Электродвигатель омывателя заднего стекла.
60. Комбинация приборов.
61. Выключатель контрольной лампы стояночного тормоза.
62. Главное реле ВАЗ 21214.
63. Задние фонари.
64. Фонари освещения номерного знака.
65. Электродвигатель очистителя заднего стекла.
66. Элемент обогрева заднего стекла.
67. Датчик положения коленчатого вала.
68. Датчик детонации.
69.Датчик кислорода ВАЗ 21214.
70. Реле электровентиляторов.
71. Электровентиляторы ВАЗ 21214.
72. Блок предохранителей системы впрыска.
73. Плафон внутреннего освещения.
74. Выключатель света в двери водителя.
75. Блок управления АПС ВАЗ 21214.

Нажмите для увеличения (259 КБ)


Условные обозначения на схеме

1. Боковые указатели поворота.
2. Передние фары.
3. Фары.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателей фар.
7. Реле включения ближнего света фар.
8. Реле дальнего света фар.
9. Электродвигатель омывателя фар.
10. Датчик недостаточного уровня тормозной жидкости.
11. Разъем для переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик датчика температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителей.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя лобового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Главный блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31.Выключатель фонарей заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворота и аварийной сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель осветительных приборов.
38. Выключатель фар.
39. Переключатель указателей поворотов.
40. Выключатель звуковых сигналов.
41. Выключатель стеклоочистителя.
42. Выключатель омывателя лобового стекла.
43.Замок зажигания.
44. Выключатель наружного освещения.
45. Выключатель отопителя.
46. Выключатель очистителей и омывателей фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели для плафонов в дверных стойках.
50. Индикатор давления масла с контрольной лампой пониженного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и резерва топлива.
66. Задние фонари.
67. Фонари освещения номерного знака.

Отсканировано невидимым (2121). Текст подготовлен ALER

При коротком замыкании мгновенно сгорают и размыкают соединение, отключая защищаемое оборудование.

Использование предохранителей на автомобиле Нива 2121 имеет ряд особенностей:

  • Все электродвигатели моторизованных коробок передач, управляющие дворниками, надежно защищены плавкими вставками, которые можно использовать повторно. Они биметаллического типа и полностью автоматические;
  • для минимизации риска короткого замыкания в цепи оборудования для подачи питания на систему впрыска топлива используются предохранители с проводом сечением 1 мм.Такие вставки мгновенно выгорают, разрывая сеть и полностью исключая самовозгорание;
  • схемы такого оборудования, как аккумуляторная батарея, системы зажигания и запуска двигателя, генератор не нуждаются в защите, поэтому предохранители в них вообще не встроены;
  • система питания электровентилятора радиатора охлаждения защищена вставкой, выдерживающей ток и более ампер;
  • электрический топливный насос, оптическое оборудование, электродвигатель вентилятора и другие потребители повышенной мощности подключаются к бортовой сети через специальное реле, снабженное собственным предохранителем, и не нуждаются в дополнительной защите;
  • Для защиты электрических цепей электронного блока управления, топливного насоса и главного реле системы впрыска топлива установлены предохранители
  • на 15 ампер.

Расположение предохранителей

Все плавкие вставки, используемые в электросхеме автомобиля Нива 2121, делятся на две группы. Они расположены в блоках предохранителей, расположенных под панелью приборов справа от сиденья водителя. В инструкции по эксплуатации транспортного средства вы легко найдете описание каждого из этих защитных устройств, а также их технические характеристики.

Если какое-либо электрическое оборудование в вашем автомобиле вышло из строя, первым делом проверьте исправность предохранителя.Для этого очень важно соблюдать следующие правила безопасности:

  • перед заменой плавкой вставки необходимо выявить и устранить причину ее выхода из строя;
  • ни в коем случае нельзя устанавливать предохранители, не соответствующие требованиям производителя автомобиля;
  • категорически запрещается замыкать контакты вставок с какими-либо металлическими предметами;
  • не снимайте предохранители с блока с помощью отвертки или ножа, не отключив предварительно питание.



1. Передние фары; 2. Фары; 3. Электродвигатели очистителей фар; 4. Звуковой сигнал; 5. Электродвигатель омывателя фар; 6. Электродвигатель омывателя лобового стекла; 7. Генератор; 8. Боковые указатели поворота; 9. Аккумуляторная батарея; 10. Электродвигатель отопителя; 11. Дополнительный резистор электродвигателя отопителя; 12. Реле-прерыватель стеклоочистителя; 13. Стартер; 14. Электродвигатель очистителя лобового стекла; 15. Концевой выключатель карбюратора; 16. Электромагнитный клапан карбюратора; 17.Блок управления электромагнитным клапаном карбюратора; 18. Переключатель; 19. Свечи зажигания; 20. Датчик распределителя зажигания; 21. Датчик контрольной лампы давления масла; 22. Датчик указателя температуры; 23. Розетка для переносной лампы; 24. Катушка зажигания; 25. Датчик контрольной лампы уровня тормозной жидкости; 26. Реле включения очистителей и омывателей фар; 27. Реле обогрева заднего стекла; 28. Реле дальнего света фар; 29. Реле ближнего света фар; 30. Реле включения зажигания; 31. Реле включения стартера; 32.Выключатель контрольной лампы блокировки дифференциала; 33. Выключатель наружного освещения; 34. Прикуриватель; 35. Выключатель стоп-сигнала; 36. Выключатель фонарей заднего хода; 37. Реле-прерыватель указателей поворота и сигнализации; 38. Главный блок предохранителей; 39. Дополнительный блок предохранителей; 40. Лампы подсветки рычагов управления отопителем; 41. Выключатель заднего противотуманного света; 42. Выключатель обогрева заднего стекла; 43. Выключатель электродвигателя отопителя; 44. Выключатель стеклоомывателя и стеклоочистителя заднего стекла; 45. Выключатель аварийной сигнализации; 46. ​​Замок зажигания; 47. Контрольная лампа воздушной заслонки карбюратора; 48.Выключатель осветительных приборов; 49. Трехрычажный переключатель на рулевой колонке; 50. Выключатель контрольной лампы воздушной заслонки карбюратора; 51. Электродвигатель омывателя заднего стекла; 52. Выключатели света, расположенные в дверных полках; 53. Плафоны внутреннего освещения; 54. Комбинация приборов; 55. Фонари освещения номерного знака; 56. Выключатель контрольной лампы стояночного тормоза; 57. Датчик указателя уровня и резерва топлива; 58. Задние фонари; 59. Электродвигатель очистителя заднего стекла; 60. Элемент обогрева заднего стекла.

А. Порядок условной нумерации вилок в колодках трехрычажного переключателя.

Нажмите для увеличения (259 КБ)


Условные обозначения на схеме

1. Боковые указатели поворота.
2. Передние фары.
3. Фары.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателей фар.
7. Реле включения ближнего света фар.
8. Реле дальнего света фар.
9. Электродвигатель омывателя фар.
10. Датчик недостаточного уровня тормозной жидкости.
11. Разъем для переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик датчика температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителей.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя лобового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Главный блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель фонарей заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворота и аварийной сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель осветительных приборов.
38. Выключатель фар.
39. Переключатель указателей поворотов.
40. Выключатель звуковых сигналов.
41. Выключатель стеклоочистителя.
42. Выключатель омывателя лобового стекла.
43. Выключатель зажигания.
44. Выключатель наружного освещения.
45. Выключатель отопителя.
46. Выключатель очистителей и омывателей фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели для плафонов в дверных стойках.
50. Индикатор давления масла с контрольной лампой пониженного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и резерва топлива.
66. Задние фонари.
67. Фонари освещения номерного знака.

Отсканировано невидимым (2121). Текст подготовлен ALER

Установка карбюратора «Солекс» на классик. Установка карбюратора «Солекс» на классический Solex 21073 на ВАЗ 2107 Gyps

Системы питания современных автомобилей С каждым годом они усложняются, но простой, доступный и надежный карбюратор по-прежнему будет служить владельцам старых автомобилей.Сейчас карбюраторные автомобили давно не производят. Но это не отменяет необходимости обслуживания таких машин. Например, карбюратор «Солекс» 21073 производства Димитровского автогенного завода до сих пор выпускается и успешно работает в силовых установках двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109. Его также можно встретить на автомобилях. ранние модели Десятой семьи.

Несмотря на простоту, этот элемент пользуется спросом и популярностью у автомобилистов.Не только на «Ниву» устанавливали «Солекс» 21073. Отзывы о нем положительные, а значит, нужно узнать о нем побольше и научиться его настраивать.

Карбюратор «Солекс»: Модификации

Базовую конструкцию этих устройств разработали инженеры французской компании «Солекс».

Позже Димитровградский завод получил лицензию на производство, а все остальные доработки производились здесь специалистами. Дааз был разработан популярным «Солекс 21073». Отзывы о нем только положительные.Механизм легко настраивается и отличается высокой надежностью. ДААЗ-2108 рассчитан на работу с объемом 1,3 л и 2109. «Солекс» 21083 доработали под силовые агрегаты объемом 1,5 л. Такими же механизмами оснащались модели из первых партий ВАЗ 2110 с микропроцессорной системой зажигания. На классические модели ВАЗ устанавливались «Солекс» 21053-1107010. Модели ВАЗ «Нива» комплектовались механизмом «Солекс» 21073-1107010. Сейчас ему поменяли инжектор.

Устройство

Карбюратор «Солекс» 21073 относится к типу эмульсии.Его модификации изначально устанавливались на моторы, при этом устройство отличалось наличием двух камер, оснащенных дроссельными заслонками, а также системами дозирования. Также в устройстве есть переходные системы для первой и второй камеры. Система холостого хода есть, но только для первой камеры.

Механизм состоит из двух половин. Нижний — более массивный — и верхний. Эта половинка и есть непосредственно само устройство, а верхняя часть — для карбюратора с крышкой. Внизу каждой камеры расположены поворотные клапаны с механическим приводом.Вверху в первой камере карбюратора находится заслонка для подачи воздуха. Это необходимо для реализации пуска еще одного спущенного энергоблока. Эта часть активируется кабелем, который идет в кабину и соединяется с рычагом, отвечающим за сцену и пусковую установку.

Принцип работы

Работает «Салекс 21073» следующим образом. Бензин упадет B. Поплавок Камера С впускным патрубком — топливо тоже проходит через решетку фильтра, где очищается, и проходит через игольчатый клапан.Камера с поплавком двухсекционная, причем секции соединены между собой. У них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в этой камере.

Тем самым обеспечивает более стабильную работу двигателя. По мере наполнения камеры поплавок, прижимая кусок игольчатого клапана, перекрывает доступ к камере. Об этом говорит постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин через жиклеры попадает в смесительные колодцы.В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных джилометрах поступает воздух. Далее смешивается бензин и воздух. В результате образуется топливная смесь. Он попадет как в маленькие диффузоры, так и в большие устройства. Это основная дозирующая камера. В зависимости от режима работы двигателя в карбюраторе могут запускаться определенные механизмы и системы. Когда хозяин пытается запустить двигатель «на холоде» для обогащения топливной смеси, включается пусковое устройство. Его водитель стартует из кабины — это больной.

При максимально возможном нажатии на ручку воздушная заслонка первой камеры полностью закрывается. При этом первая камера открывается на дальность от пусковой установки. Настраивается с помощью регулировочного винта на карбюраторе Solex. Регулировка зазора позволит вам регулировать обороты в режиме холостого хода.

Система запуска

Этот механизм Это специальная полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, связанный с воздушной заслонкой.После запуска мотора во впускном коллекторе возникает разрежение. Он воздействует на шток диафрагмы, тем самым открывая воздушную заслонку. Если рукоятку шага вернуть в нормальное положение, это приведет к уменьшению стартовых зазоров.

Параметры зазоров зависят от геометрических характеристик рычага и не конфигурируются. Что касается дроссельной заслонки второй камеры, то при растяжении субликат находится в заблокированном состоянии.

Система холостого хода

Этот узел необходим для подачи в камеры сгорания горючей смеси на самых минимальных оборотах.Благодаря этой системе силовой агрегат не будет глохнуть при отсутствии нагрузки. Топливо в систему будет попадать на главную гиберу в первой камере. Через Juger XX, где затем смешивается с кислородом, топливо поступает в систему через воздушный клапан. Этот механизм позволяет обеспечить стабильную работу двигателя на холостом ходу без нагрузки.

Далее горючая смесь попадет в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выхлопному отверстию ХХ, закрыт качественным винтом.Это регулировочный винт, который можно регулировать и изменять характеристики карбюратора. Этим элементом также настраивается работа двигателя в режиме холостого хода на механизме «Солекс 21073». По нему определяется величина дроссельного зазора первой камеры в режиме ХХ.

Другие узлы карбюратора

Также в устройстве механизма есть ускорительный насос и экономайзер. Эти узлы предназначены для топливной смеси двигателя при его работе в нагруженных режимах.

Установка поплавковой камеры

Итак, мы рассмотрели Устройство «Солекс». Регулировка карбюратора поможет установить оптимальный режим, когда двигатель будет работать максимально эффективно, а расход топлива не будет слишком большим. Для начала нужно запустить и прогреть мотор. Затем снимите топливный шланг и крышку карбюратора. После отсасывающего кабеля отсоединяем и откручиваем крышку от прибора.

Снимать нужно максимально плавно и аккуратно, чтобы не повредить поплавок.Затем линейкой или штангенциркулем измеряется расстояние в каждой из камер. Измерять надо от плоскостей клапанов до края бензина. Этот размер должен быть около 24 мм. Если он больше или меньше, то параметр регулируется перемещением поплавка. Потом устройство снова едет, двигатель настроен и прогрет.

Настройка холостого хода

Многие автовладельцы, а именно новички, чаще всего покупают старые автомобили и не знают, как правильно настроить карбюратор. Как следствие, потери мощности, плавающий оборот и другие проблемы.После успешного завершения регулировки уровня настройте режим ожидания. Перед этим рекомендуется заглушить двигатель. Для работы вам понадобится отвертка с плоским жалом и время. На подошве механизма есть отверстие. В нем есть винт, отвечающий за качество смеси. Прикручен до упора. Однако не стоит сильно дорожить.

Затем из самого крайнего положения откручивается винт на пять оборотов. Далее устанавливается двигатель без всасывания.Откручиваем качественный винт — карбюратор 21073 будет регулировать вращение мотора. Затем элемент снова прикручивается. Поворачивать необходимо до тех пор, пока работа силового агрегата не станет максимально устойчивой. Медленно вращайте винт. Когда работа мотора станет более спокойной, его откручивают не более чем на один оборот. В результате на холостом ходу Их будет около 900. Но если глохнет двигатель, они немного увеличиваются.

Вывод

Это самые главные правила как установить карбюратор «Солекс» (на «Ниве» он идет или «семерка», значения не имеет).Настройка позволяет улучшить работу мотора, стабилизировать холостые обороты. Этот карбюратор хорош тем, что его можно настроить с минимальным набором инструментов в любых условиях. Но время идет вперед, а машин с таким типом силовой установки становится все меньше и меньше.

Под классическими моделями ВАЗ следует понимать автомобили от 2101 до 2107. Владельцы таких автомобилей с карбюратором часто прибегают к поиску более эффективных решений для повышения динамических характеристик и / или снижения расхода топлива.И разгон, и эффективность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если хозяин решился на установку карбюратора стороннего производителя, то при выборе нужно учитывать ряд индивидуальных особенностей.

Читайте в этой статье

Staten модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Также были созданы карбюраторы для двигателей разного объема.Некоторые модели карбюраторов от одного силового агрегата легко могут быть установлены на другой, а в некоторых случаях потребуются переделки.

ДААЗ Карбюратор / Вебер

Карбюраторы ДААЗ 2101, 2103 и 2106 ДААЗ (агрегат Дмитровский авто) выпускались по лицензии WEBER. По этой причине модель называется и карбюратор ДААЗ, и карбюратор WEBER, но понимают одно и то же устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей по праву можно отнести большой расход топлива на отметке от 10 до 14 литров на сотню километров. Еще одна потенциальная сложность сегодня — это практически полное отсутствие этих моделей даже в приемлемом рабочем состоянии.

Карбюратор Озон

Не менее популярна модель карбюратора ДААЗ 21053, являющаяся лицензионной продукцией компании SOLEX. Карбюратор зарекомендовал себя как экономичное и одновременно динамичное решение при установке на двигатели «классики».По конструкции эта модель сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему подачи топлива (реверс). Благодаря этому решению излишки бензина возвращаются бензобаку. Возврат позволяет сэкономить около 400-800 граммов бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь ряд вспомогательных электронных систем. К основным решениям можно отнести систему управления электроклапанами, автоматическую систему холодного старта и др. Подобные нововведения встречались и на экспортных версиях автомобиля.В СНГ распространение получил карбюратор Солекс с электроуправляемым клапаном холостого хода.

В работе системы возникли проблемы. В карбюраторе этого типа воздушный и топливный каналы узкие и быстро забиваются. Если карбюратор вовремя не обслужить, значит, выходит из строя система начального хода. Карбюратор Solex в спокойном режиме потребляет от 6 до 10 литров топлива. Что касается динамиков, то он уступает только ранней разработке Вебера.

Все вышеперечисленные карбюраторы ставятся на классические двигатели ВАЗ без доработки.Остается единственный нюанс при выборе подбора карбюратора относительно рабочего объема вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «Классики» в некоторых случаях прибегают к установке на свои автомобили нештатных моделей карбюраторов. Такая установка потребует определенных переделок и последующих настроек.Речь идет о карбюраторах Solex 21073 и Solex 21083.

Модель SOLEX 21073.

Данная модель рассчитана на мотор объемом 1,7 литра и штатно устанавливается на силовой агрегат автомобиля Нива. Карбюратор Solex 21073 отличается от других крупных каналов и гибларов. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться прибавки в динамике, но расход топлива поднимается до отметки 9-12 литров на сотню.

Модель SOLEX 21083.

Солекс 21083 ставился на ВАЗ 2108-09. Если ставить на «классику» движки, то доработка будет необходима. Системы газораспределения двигателей 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделки приведет к тому, что при циркуляции около 4000 скорость подаваемого воздуха может дойти до звука, а мотор на раскрутку не включится. Для установки данной модели карбюратора необходимо произвести настройку диффузоров первичной и вторичной камеры на их расширение.Также нужно установить большие форсунки. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели на 21073.

Подвести итог

Напоследок добавлю, что есть модели карбюраторов иностранного производства. К минусам такого выбора можно отнести высокую стоимость, сложность в настройке и обслуживании, а также не всегда лучшую динамику и экономичность относительно перечисленных выше карбюраторов ДААЗ перечисленных выше моделей, Solex или Weber.

Читайте также

Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, настроить холостой ход, подобрать рубашки, устранить неисправности.

  • Очистка карбюратора: когда необходимо очистить дозирующее устройство, признаки и симптомы. Доступны методы чистки карбюратора без разборки и снятия с автомобиля.


  • За 30 лет, пока классические модели ВАЗ с задним приводом, их дизайн, в отличие от стиля и дизайна, не менял производителя.Поэтому владельцы стараются модернизировать машину самостоятельно — вводить различные узлы от импортных машин или более технологичные модели ваз.

    Например, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», не способные обеспечить приемлемую динамику разгона, равномерный разгон, приемлемый расход топлива. Пока все это уже есть в «Салексе». Именно поэтому большинство автовладельцев стремятся отнести лицензионный французский «Солекс» к классике.

    «Озон» и «Вебер» при определенных дорожных условиях Слишком обедненная топливная смесь. Произошло это из-за того, что поплавок с резким входом во вращение или когда крутой макет подъема перемещался в поплавковой камере. В «Саллах» такого минуса нет — они оснащены двухсекционными поплавковыми камерами, витыми поплавками, перемещающимися в других плоскостях. Аппарат «Солекс» более современный и совершенный.

    Что подберет «Солекс»

    Агрегаты производства Димитровградского завода «Солекс» отличаются в основном геометрией займов.Есть разница в диаметрах диффузоров, а также в размерах, конструкции воздушных форсунок. Также отличает кулачковый профиль.

    Впрочем, без неприятных последствий А доработки полностью любого «Солекса» из всей серии можно поставить на автомобиль, для которого никогда не производился карбюратор. Моделей и модификаций этих карбюраторов было выпущено много — ими оснащались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Есть «Солекс» для ВАЗ-2104,05,07. Все это говорит о том, что на заднеприводные вазоны можно ставить полностью любой агрегат из названной линейки без переделок или почти без них.

    Результат настройки зависит от выбора конкретного «солкса». Но в любом случае двигатель улучшит тягу, автомобиль получит плавный разгон. Для экономии стоит выбрать на «Таврии» модификацию «Солекс» — это ДААЗ-2181. Если нужна повышенная динамика разгона, то выбирается ДААЗ-21073. Отличается диффузорами большего диаметра. Этот карбюратор создавался для моторов объемом 1,7, и после установки этого «Салекса» на классику следует подготовиться к большому расходу топлива.

    «Салексы» моделей 2108, 21083, 21051-30 считаются золотой серединой автомобилистов. Агрегаты способны обеспечить лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с Озоном.

    Важные мелочи

    В любых «Салексах» (кроме 21073) есть свеклы с очень тонкими дырочками. Следует отметить, что из-за этого куртки очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью.В связи с этим необходимо регулярно менять топливные фильтры. Для повышения надежности можно установить топливный фильтр впрыска. Выйдет немного дороже, но можно увеличить интервал между ревизиями блока.

    Если будет принято решение установить карбюратор Солекс на классику, то кроме карбюратора могут потребоваться дополнительные запчасти. Агрегат может быть установлен с воссозданием системы EPHX или без нее — сможет только электромагнитный клапан.Самый простой способ поступить с этой системой. Но специалисты утверждают, что EPHH позволяет даже достичь 5% экономии топлива, но при этом система ненадежна и часто дает сбой. А это значительно снижает надежность всего агрегата.

    Чтобы электромагнитный клапан не перекрывал подачу топлива в канал холостого хода «Салекса» (все-таки агрегат EPHH не устанавливается), необходимо вынуть иглу клапана из корпуса. Но проще всего подключить вентиль от замка зажигания.

    При установке «Салекса» на заднеприводные вазоны необходимо слить «реверс» за пробку или подключить его через обратный клапан в систему подачи топлива к топливному фильтру.

    Как получить максимальную выгоду

    Немного установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать систему зажигания. Вместо штатного установлено бесконтактное зажигание. Любой «Солекс» изначально настроен и рассчитан на подготовку к эффективному воспламенению, нужен более мощный разряд.Контактная система зажигания не может выдать такой разряд, а вот бесконтактная — вполне. Катушка его может выдавать напряжение до 25 тысяч вольт. Зазор свечи будет не более 0,8 мм.

    Новое или б / у?

    Можно купить новый «Солекс» к классике, но есть возможность приобрести и б / у карбюратор. Во втором случае необходимо провести ему ревизию — тщательно очистить каналы, отполировать диффузоры. Кроме того, жиклеры лучше приобрести и заменить.

    Но при этом не стоит покупать современные товары — лучше спросить у знакомых и знакомых, которые были сделаны в СССР. Современные жиклеры, которые есть в ремкомплектах, часто не соответствуют прицельным размерам.

    Для эффективной работы диффузора с его элементов удаляются заусенцы и выступы. Такие дефекты создают воздушные колебания, и это не лучшим образом сказывается на наполнении баллонов.

    Что можно взять

    В первую очередь необходимо приобрести запчасти, которые понадобятся при установке «Солекса» на ВАЗ классической модели:

    • Приобретайте тонкие полоски из паронита.Но делать их нужно именно для «Салекса». Отверстия в прокладке под диффузоры отличаются от «Вебера» и «Озона».
    • Вместо двух колодок можно приобрести одну, где два отверстия. Ставится между карбюратором и прокладкой от Ghetynaks. Кроме того, берут еще одну с овальным отверстием. Он предназначен для установки между коллектором и прокладкой Ghetinakse.
    • Еще приобрету «Мебельный» шланг. Его длина должна быть не менее 80 сантиметров. В противном случае он не дойдет до топливопровода под насосом.

    Процесс установки

    Теперь можно переходить к установке:

    • Для защиты коллектора от попадания грязи моторный отсек обязательно нужно тщательно очистить.
    • Затем от штатного карбюратора отключите приводы и тросы, а также шланги.
    • Чтобы снять кожух воздушной заслонки, на «Приточной панели» убрал кронштейн.
    • Поверхность коллектора аккуратно очищена, нанесен герметик.
    • После этих операций нужно установить прокладки в виде бутерброда. Вначале он тонкий, потом толстый, потом снова тонкий. Задача толстой прокладки — обеспечить теплоизоляцию. А чтобы процесс установки был удобнее, карбюратор устанавливается на коллектор без крышки. Привод заслонки должен находиться перед автомобилем.
    • Смонтирован дроссельный слайсер — на ВАЗ-2104 будет удобнее, если он окажется из головы GBC.Кулису или «вертолет» иногда попили в центре, чтобы он плавно попал в карбюратор. А чтобы заслонка не заклинивала на пружине на пружине, на тяге установлены пластиковые наконечники.

    • Затем протяните трос всасывающего привода над крышкой GBC и настройте его на необходимую длину. Регулировка осуществляется изменением длины кожуха. Затем трос подключается к карбюратору.
    • После этого можно устанавливать верхнюю крышку.
    • Далее шланг подачи топлива, «возврат», подогрев, подсоединяется к карбюратору. Шланг «Мебельный» снабжен обратным клапаном. Возвратная пружина цепляется за ось старой сцены на крышке ГБЦ.

    • Теперь электромагнитный клапан должен быть подключен к реле освещения, к положительному контакту.
    • Рядом с ним установлен воздушный фильтр и его крышка.

    Все, на этом работы по установке агрегата завершены. Но действовать пока рано.Вам необходимо правильно настроить карбюратор. Ниже мы расскажем, как это сделать правильно.

    Со стандартными жимерами «Солекс» не удастся поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений установка вполне возможна, но бедная смесь будет приготовлена ​​в первой камере. Следовательно, в первой камере мотор не сможет обеспечить достаточную тягу для разгона. Автомобиль будет очень медленно набирать скорость.

    Скорость движения резко улучшится, когда откроется вторая камера.И машина прыгнет вперед, как козел. Но экономия топлива при этом очень низкая.

    Проблему можно решить подбором основного топливного тарана в первой камере карбюратора. Если вы замените его с 107,5 на 110, то вы можете получить улучшенную интенсивность разгона. Это компромисс между экономией и динамикой. Оптимально — 115-я топливная челюсть в первой камере. Можно установить и 117,5. Но поток увеличится еще больше. Смесь переоборудуется на этот джибриер, и динамика может ухудшиться.

    Жиклеры первой камеры — 145, 150, 155. При топливе 117,5 можно установить воздух 165.

    Регулировка ВАЗ 21083.

    Двигатель нужно прогреть, затем выставить уровень в поплавке камера с использованием специальных шаблонов. Наилучший уровень топлива — примерно 23 мм от дна. Что касается смеси, то лучший результат получается, если винт открутить на 2 оборота, а качественный — на 4-4,5 оборота. Однако на холостом ходу могут быть и другие установки.

    Вывод

    Все, кто умеет настраивать «озон», смогут решить вопрос, как отрегулировать карбюратор «Солекс».А как можно модернизировать классический ВАЗ мы рассказали в этой статье.

    Как правило, подбор предохранителей на карбюраторе Colex 21073 производит во время его регулировки на двигателе. Некоторые водители иногда думают, что если мечта сбылась, и секс на машине, наконец, установлен, то все проблемы прокуратуры будут решены. Но не тут то было! Основная работа только начинается после установки. Solex, разработанный, чтобы сэкономить ваши деньги на топливных ресурсах, чтобы он работал правильно, вы также должны точно настроить.

    Хорошо, если есть знакомый карбюратор. А если нет? Можно попробовать отрегулировать своими руками, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.


    Подборка типов бойниц на карбюраторе Colex 21073 — одна из составных частей его настроек для максимально разумной дальнейшей эксплуатации. И прежде чем заменить одно на другое, необходимо разобраться в корне: зачем и что это за деталь?

    Теория

    (Banner_Content) Двигатель через диффузор всасывает воздух, а через топливный бустер — и некоторое количество бензина.Объем двигателя зависит от объема всасываемого воздуха и топлива. Поэтому тенденция: ставить маленькую челюсть на больший объем двигателя. А если на двигатель небольшого объема (например 1,5) приходится устанавливать аналогичный карбюратор Solex 21073, то обычные жиклеры плохи (то есть дают ненасыщенную смесь).


    Таким образом, можно сказать, что все начинается с тарабарщины топлива — его сборников и настроек. После, во второй голове нужно выбрать воздух.Запускать — строго с первой камеры, пока не настроишь, вторая никак не рекомендуется.

    Правило: Gilkers Подбираем по объему двигателя. А лучше всего перед тем, как приступить к настройке, найти заводскую подборку, которая соответствует объему агрегата на вашей машине, и переставить с нее (или поставить такие же) жиклеры.

    Основы выбора Если поставить, например, Solex 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, топливный — 102.5, а для двигателя 1.5 этого мало. Ищем совпадение камер и рассеивателя. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и 107,5 с ДФФУЗ. И первые камеры практически совпадают. Кстати, если диффузоры почти такие же, а объем мотора меньше, то всасывание бензина будет меньше (жир бедный). Итак, ТН (топливные форсунки) нужен из 110. Набираем несколько.

    Далее вам нужно определиться Что вы хотите получить: экономичную медлительность или дорогостоящий пикап.В зависимости от решения мы выбираем и TJ: регулировать обогащение или обеднение смеси воздуха и топлива (обеднение приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

    Несколько примеров выбора

    Машина 1,8 литра . Карбюратор — Солекс 21073 (24х24). Первая камера топливная — 115, воздушная — 165. Во второй: ТЖ — 115, воздушная (ВЖ) — 125-я. на холостом ходу: 41ст. При такой ситуации расход AI 92 для городского режима проезда — от 8 до 9 литров.

    Двигатель 1,5 D. . Карб — Солекс 21073. В первом — 115-й, ВЖ — 155 ЗД. Во втором — тж 115, ВЖ 135 ZC. XX — 41ст. Бензин АИ 80. Расход — 10 трасса, город 12.

    .

    Дополнительная информация

    В целом, кроме подбора джеклов, есть еще масса полезных и интересных нюансов настройки солей, чтобы она корректно работала и сочеталась с двигателем вашего карбюраторного авто.

    Пуск всегда следует из установки уровней в камерах.Устанавливается вручную на позиции самих поплавков в зависимости от покрытия агрегата (все делается по специальным шаблонам). И зря думаешь, как и многие доверчивые пользователи Солекса, который там с завода, мол, уже все выставлено. Чтобы не приводило к переливу и нагрузке на иглу — производим соответствующие настройки, прогибая язычки поплавка.

    После установки уровней можно идти и простаивать. Это зависит от положения качественных винтов и количества смеси (закрутка производится с удаленным ремиксом).

    РЕЗУЛЬТАТЫ

    Конечно понятно, что улучшениям нет предела. Иногда даже могут пойти на перегибы: просверлить, например, дроссельную заслонку, отполировать МД, закрепить на карбюраторе эпульсионные трубки. Но, как говорится, сверх меры, то вредно. Но такая процедура, по своей увлекательности, как выбор видов соков на карбюраторе Colex 21073, например, вещь достаточно необходимая для правильной настройки агрегата и полной совместимости его с моторным отсеком.В результате вы получаете экономичный и хорошо реагирующий автомобиль.

    Карбюратор 21073 1107010 ДААЗ разработан для автомобилей Нива ВАЗ-2121 с объемом двигателя 1,6 л и ВАЗ-21213 с двигателем 1,7 л.
    Солекс 21073-1107010 — эмульсионный, двухкамерный карбюратор с падающим потоком (поток нисходящего движения). Дроссельные заслонки открываются механически, последовательно с помощью педали «Газ».

    Карбюратор имеет следующие узлы и системы:

    • Основные системы дозирования, их две, для первой и второй камер соответственно.
    • Поплавковая камера оснащена двойным поплавком, уравновешенным для предотвращения влияния на работу наклона карбюратора, например, при вращении автомобиля.
    • Система всасывания газа Cartizer.
    • Механизм блокировки открытия дроссельной заслонки второй камеры.
    • Система холостого хода связана с первой камерой.
    • Экономайер на холостом ходу.
    • Две переходные системы, по одной для каждой камеры.
    • Экономайзер режимов мощности.
    • Насос акцепторный.
    • Пусковое устройство.
    • Нагревательное устройство.

    Расположение основных узлов карбюратора показано на рисунках:

    Карбюратор состоит из двух половинок, более массивной нижней — корпуса и верхней — крышки карбюратора. В нижней части карбюратора в каждой камере расположены поворотные дроссельные заслонки с механическим управлением. В первой камере вверху находится воздушная заслонка, предназначенная для запуска холодного двигателя.Управление воздушной заслонкой осуществляется тросом, идущим в салон автомобиля (рычаг всасывания), и вакуумным пусковым устройством.

    Через впускной патрубок топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух сообщающихся между собой секций, поэтому уровень топлива в них одинаковый. Двухсекционная конструкция позволяет снизить влияние крена автомобиля на уровень топлива и, как следствие, поработать двигатель.

    По мере заполнения поплавковой камеры поплавок, нажимая на лупу клапана, перекрывает поток топлива, таким образом поддерживая постоянный уровень топлива в карбюраторе.
    Из поплавковой камеры топливо через основные топливные жиклеры подается в эмульсионные колодцы, а воздушные рубашки по отверстиям в верхней части эмульсионных трубок (воздушные жиклеры). В колодцах при смешивании топлива и воздуха образуется эмульсия, которая попадает в малый и большой диффузоры карбюратора. Это основная система дозирования карбюратора.
    На разных режимах Двигатель, в работу которого входят те или иные карбюраторные системы.

    Рабочий карбюратор Солекс 21073


    При запуске холодного двигателя для обогащения смеси, ввод в работу пусковое устройство Управляется из салона автомобиля за рукоятку всасывания. В максимально выдвинутом положении ручка всасывания через приводной трос поворачивает рычаг, полностью закрывая воздушную заслонку (первую камеру). В этом случае дроссельная заслонка первой камеры открывается на размер пускового зазора, который может быть настроен регулировочным винтом открывающего клапана первой камеры на рычаге.

    Пусковое устройство Состоит из полости у канала с пространством впускного коллектора, диафрагмы и стержня, связанного с воздушной заслонкой. После запуска двигателя разрежение во впускном коллекторе подается на диафрагму, и шток открывает воздушную заслонку на величину пускового зазора (регулируемого спусковым винтом). Когда рукоятка возвращается в нормальное утопленное положение, пусковые установки уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не требуют регулировки.Дроссельная заслонка второй камеры через рычажную систему при выдвинутом образце блокируется, поэтому при нажатии на газ вторая камера не участвует в исключении отказов двигателя.

    Система холостого хода (SHS) Предназначена для работы двигателя на минимальных оборотах, не позволяя ему споткнуться при отсутствии нагрузки. Топливо поступает в СКС через главный топливный бункер первой камеры, затем неработающий котел смешивается с воздухом, протекающим через воздушный жиклер холостого хода, а также из широкой части диффузора первой камеры.Такая система подачи воздуха в СКС обеспечивает устойчивый переход в этот режим. Образовавшаяся эмульсия попадает в первую камеру через отверстие, расположенное под дроссельной заслонкой. Канал, ведущий к холостому отверстию, перекрывает винт качества. Скорость двигателя регулируется так называемым винтом качества, который определяет размер дроссельной заслонки камеры номер один в режиме холостого хода.

    При плавном нажатии на педаль газа включает в работу переходную систему первой камеры .Его дроссельная заслонка приоткрыта, из щели переходной системы, которая расположена над заслонкой, начинает поступать дополнительное топливо, обогащающее смесь. Система перехода первой камеры не допускает выхода из строя при переключении из режима холостого хода, при движении автомобиля.

    Переходная система второй камеры Она устроена аналогично, с той лишь разницей, что обогащает смесь при переходе от среднего режима к большим нагрузкам, и ее выход кольцевой.Эта система помогает избежать сбоев при вождении автомобиля.

    При достаточно сильном открытии заслонок выхода на режимы мощности экономайзера . Экономайзер забирает топливо непосредственно из поплавковой камеры и регулируется разрежением во впускном коллекторе. При закрытой заслонке напор большой, и отверстие экономайзера не затрагивает шаровой кран, перекрывая поток топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а также пружину на шаре клапана, открывая путь топливу через масло экономзера в эмульсионный колодец и, минуя основное жидкое топливо, обогащает топливную смесь.

    При работе на максимальных нагрузках Требуется дополнительное топливо для двигателя. Его подача осуществляется ecoostat Непосредственно из поплавковой камеры через систему каналов к распылителю во второй камере.

    Насос актерский Другой узел карбюратора. Ускорительный насос обогащает топливную смесь при разгоне автомобиля. Он состоит из рычага, отверстия и распылителя. Кулачок, запланированный на оси дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а кулачок на диафрагме, прокачивая топливо через распылитель в первую камеру карбюратора.В обратных клапанах насоса есть два насоса. Первый расположен в канале, связывающем поплавковую камеру и полость насоса, и открывается, когда последний наполняется под действием пружин съемной диафрагмы, как поршень шприца. Клапан закрывается при впрыске топлива в опрыскиватель (при нажатии педали газа). Второй клапан находится в распылителе ускорительного насоса. Когда топливо впрыскивается, он открывается, если топливо перестает течь — перекрывает канал распылителя, препятствуя подаче воздуха и не давая течь топливу.Профиль кулачка ускорительного насоса определяет его производительность.

    Экономайзер принудительного холостого хода (EPHH)


    Про неработающую систему было сказано выше. Код карбюратора 21073 оборудован электромагнитным клапаном, входящим в состав экономайзера принудительного холостого хода (EPHX). Этот клапан перекрывает каналы холостого хода и систему перехода первой камеры и предназначен для прекращения подачи топлива при выключенном двигателе, а также в режиме принудительного холостого хода (торможение двигателем) для снижения токсичности выхлопных газов и экономии топлива.EPHH состоит из оконечного переключателя (см. Чертеж карбюратора), электромагнитного клапана и блока управления.

    При включении зажигания перед запуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта, упорный винт (винт величины) с концевым выключателем замыкается на кузове автомобиля. В то же время напряжение подается на электромагнитный клапан, который открывает топливную заслонку системы холостого хода.
    При запуске двигателя и его работе на холостом ходу электромагнитный клапан приводится в действие блоком управления.При увеличении частоты вращения коленчатого вала до 2100 оборотов в минуту (при нажатии педали газа происходит разрыв концевого выключателя с корпусом автомобиля) блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает поступать. прибыть, пока концевой выключатель снова не замкнет массу. При резком закрытии дроссельных заслонок (принудительный холостой ход) концевой выключатель замыкается на кузове автомобиля и питание электромагнитного клапана отключается, и игла клапана перекрывает топливную смесь.
    При снижении частоты вращения коленчатого вала до 1900 оборотов снова включается блок управления и подается напряжение на электромагнитный клапан, заглушка топлива открывается и начинается подача смеси из системы холостого хода.

    Этот карбюратор имеет схожую конструкцию со всеми карбюраторами линейки Solex агрегата «Димитровград Авто» (сокращенно ДААЗ), но также имеет некоторые отличия. Поскольку он устанавливается на двигатели с большим рабочим объемом, то характеристики его систем изменяются.Распылитель ускорительного насоса снабжен только одной трубкой, ведущей в первую камеру. Сетчатый фильтр извлекается после откручивания штуцера подачи топлива. Карбюратор 21073-1107010 снабжен системой управления зарезервированными газами через запрессованные в корпус штуцеры, которые по каналам соединены с пространством первой камеры над дросселем дросселя и под ним.

    Из приведенной ниже таблицы можно узнать, какие жиклеры стоят у Solex 21073 1107010.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
