Устройство и прицип работы газовой колонки. Из чего он состоит?

Часто случается так, что в домах отсутствует горячее водоснабжение, и в таких ситуациях приходится устанавливать дополнительные устройства, которые занимаются приготовлением горячей воды. Жить без горячей воды не совсем комфортно, и самым распространённым водонагревателем по праву считается газовая колонка, про устройство и принцип работы котором мы поговорим.

Для чего нужен газовый водонагреватель

Этот водонагреватель является самым эффективным устройством, которое приготавливает горячую воду. Подогрев воды путем сжигания природного газа намного дешевле, нежели греть воду в электрическом бойлере. Газовая колонка относятся к водонагревательным приборам проточного типа и имеет простейшие устройство. Этот прибор является не только экономичным, но и безопасным. При надлежащем обслуживании газовый водонагреватель способен безотказно работать в течение нескольких десятилетий, а если в квартире или доме используется водяной фильтр или картридж для смягчения воды, то колонка служит ещё дольше.

Устройство газовой колонки

устройство газовой колонки схема

Этот водонагревательный прибор имеет довольно простую конструкцию, и состоит из таких элементов как:

  1. Датчик тяги (установлен на тех моделях, которые оборудованы принудительной вытяжкой).
  2. Датчик ионизации.
  3. Электромагнитный клапан.
  4. Горелка.
  5. Электрод для розжига.
  6. Вытяжной дымоход.
  7. Отсек для батареек (не на всех моделях).
  8. Теплообменник.
  9. Камера сгорания.
  10. Запальник.
  11. Датчик перегрева.
  12. Вытяжная турбина (устанавливается не на всех моделях).
  13. Штуцер для подключения к газовой магистрали.
  14. Водяной узел.
  15. Штуцер для подключения к водной магистрали.
  16. Штуцер для подключения к магистрали ГВС.
  17. Блок управления.
  18. Корпус.

Разберем устройство каждой детали газовой колонки подробно.

Датчик тяги

Этот элемент служит для того, чтобы контролировать воздушный поток в вытяжном дымоходе. Данный датчик устанавливается на газовых колонках, которые оборудованы вытяжной турбиной.  Датчик реагирует на уровень разреженности воздуха, которая создается в момент работы вытяжного вентилятора. Если тяга отсутствует, то также будет отсутствовать и разрежение. Датчик фиксирует отсутствие тяги, и передает сигнал на контроллер. Тот в свою очередь перекрывает подачу газа.

Датчик ионизации

Данное устройство служит для того, чтобы фиксировать наличие пламени в горелке. Если розжиг газовой колонки произошёл успешно, то датчик ионизации фиксирует пламя, и передает сигнал на блок управления. Данный блок отключает подачу электричества на блок розжига, и подача искры прекращается. Датчик ионизации устанавливается на тех моделях газовых водонагревателей, которые оборудованы электронной системой розжига.

Электромагнитный клапан

Данный элемент служит для включения и отключения подачи газа к горелке, и устанавливается этот клапан также на моделях газовых колонок, которые оборудованы системой электронного управления. Электромагнитный клапан включается при помощи микропереключателя, который управляется штоком водяного узла.

Горелка

Этот элемент играет важную роль в работе газового водонагревателя, так как при помощи горелки происходит нагрев воды в теплообменнике. Газ в горелку подаётся при помощи электромагнитного и/или механического клапана, и главная задача горелки состоит в том, чтобы равномерно распределять тепловую энергию по всей поверхности теплообменника.

Электрод для розжига

Данный электрод служит для того, чтобы поджечь газ, который выходит из сопел горелки. Электрод для розжига устанавливается в тех моделях газовых колонок, которые оборудованы электронной системой управления. От блока розжига, по высоковольтному проводу, на этот электрод ритмично подается искра, которая воспламеняет газ в камере сгорания.

Вытяжной дымоход

Этот элемент служит для отвода продуктов сгорания. Вытяжка может быть как естественной, так и принудительной. Газовые колонки с принудительной вытяжкой оснащены вытяжной турбиной.

Отсек для батареек

В водонагревательных газовых приборах проточного типа может быть использована электронная система управления, которая питается от батареек. Эти батарейки устанавливаются в специальный отсек. Данный отсек находится в удобном месте, и замена батареек осуществляется в считанные минуты.

Теплообменник

Данный элемент является одним из важнейших в газовой колонке, поскольку от его правильного функционирования зависит эффективность работы всего устройства. В теплообменнике происходит нагрев воды, и он является единственным местом, где может скапливаться накипь.

Камера сгорания

Камера сгорания является тем местом, где установлена газовая горелка вместе с теплообменником. К камере сгорания подсоединяется вытяжной дымоход, а в нижней части камеры расположены отверстия, которые обеспечивают доступ воздуха к горелке.

Запальник

В газовых колонках, которые не оборудованы электронной системой управления, всегда горит запальник, который обеспечивает розжиг горелки в момент подачи воды.

Датчик перегрева

Данный элемент устанавливается только в колонках, которые управляются при помощи электроники. Этот датчик фиксирует перегрев на выходном патрубке теплообменника, и передает сигнал на блок управления. Этот блок отключает подачу газа.

Вытяжная турбина

Данное устройство устанавливается на газовые колонки, которые оборудованы принудительной системой отведения продуктов сгорания.

Штуцер для подключения к газовой магистрали

К этому штуцеру подключается газовый шланг, который соединен с газовой магистралью.

Водяной узел

Это устройство служит для включения газовой колонки. Водяной узел реагирует на наличие протока – включает и отключает подачу газа к горелке.

Штуцер для подключения к водной магистрали

При помощи данного штуцера газовая колонка подключается к центральному водопроводу.

Штуцер для подключения к магистрали ГВС

К этому штуцеру подключается водопровод, который раздает горячую воду потребителям.

Блок управления

Данное устройство управляет не только подачей газа к горелке, но и регулирует подачу искры на электрод розжига. Блок управления устанавливается лишь на тех моделях газовых колонок, которые управляются электроникой.

Корпус

Этот элемент водонагревателя, как правило, сделан из листовой стали, и защищает переднюю часть и боковые стороны газовой колонки от любого механического воздействия и пыли.

Принцип работы газовой колонки

В газовых водонагревателях, управление которых осуществляется при помощи электронной системы, в специальном отсеке устанавливается несколько обычных батареек. Эти батарейки питают электронный блок, который управляет всеми системами газовой колонки.

Принцип работы газовой колонки таков, что когда открывается кран горячей воды, то в водной магистрали колонки образовывается проток. Этот проток двигает мембрану, которая установлена в водяном узле. Данная мембрана соединена со штоком, который открывает механический газовый клапан и включает микропереключатель. Переключатель подает питание на электромагнитный газовый клапан, который также открывается. Оба эти клапана обеспечивают подачу газа к горелке.

Микропереключатель также подаёт напряжение и на блок розжига, а тот, в свою очередь, подает искру на разжигающий электрод. С появлением искры воспламеняется газ в камере сгорания, и пламя полностью охватывает теплообменник. Вода, что проходит через теплообменник, быстро нагревается, и через выходной штуцер колонки подаётся в магистраль ГВС. При появлении пламени в камере сгорания, датчик ионизации реагирует на это пламя, и подача искры прекращается.

При закрытии крана горячей воды, проток в водном узле мгновенно исчезает. Мембрана данного узла возвращается в свое первоначальное положение, увлекая за собой шток. Этот шток закрывает механический газовый клапан, а также отключает микропереключатель, который подает питание на газовый электроклапан. Подача газа к горелке прекращается.

Основные неисправности

Колонка не выключается

Самой распространенной причиной данной неисправности может являться – потеря подвижности штока, который включает электромагнитный и/или механический газовые клапаны. На ухудшение подвижности штока может влиять разного рода загрязнения, которые попали в зазор между штоком и корпусом водяного узла. В данной ситуации поможет – простейшая промывка данного устройства. На затрудненный возврат штока в его первоначальное положение может повлиять и севшая пружина, усилия которой стало недостаточно для возврата штока в первоначальное состояние. В данной ситуации пружина подлежит замене.

Зажигается и гаснет

Данная поломка может быть вызвана двумя причинами:

  1. Неисправен датчик ионизации.
  2. Вышла из строя мембрана, которая установлена в водяном узле.

Обе этих неисправности устраняются путем замены датчика или мембраны.

Не зажигается

Данная неисправность может иметь множество причин. В газовых колонках, которые оборудованы датчиком тяги, поломка данного датчика может препятствовать нормальному розжигу. Также колонка может не зажигается в том случае, если в водной магистрали низкое давление воды. То же самое может касаться и давления газа. Отсутствие поджига также может быть вызвано тем, что газовая горелка попросту засорилась. Ещё причинами данной неисправности могут являться – выход из строя мембраны водяного блока, или выход из строя одного из датчиков.

Читайте так же:

Запчасти для газовых колонок

Магазин европейских запчастей для газовых котлов и колонок.

Инструкции и схемы помогут разобраться в эксплуатации, определить неисправность и правильно выбрать запчасть для ремонта Вашего газового оборудования. Купить запчасть, деталь для ремонта газового котла возможно в любом населенном пункте Российской Федерации:

Осуществляем доставку запчасти к газовым котлам в следующие города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самара, Омск, Казань, Челябинск, Ростов-на-Дону, Уфа, Волгоград, Пермь, Красноярск, Воронеж, Саратов, Краснодар, Тольятти, Ижевск, Ульяновск, Барнаул, Владивосток, Ярославль, Иркутск, Тюмень, Махачкала, Хабаровск, Новокузнецк, Оренбург, Кемерово, Рязань, Томск, Астрахань, Пенза, Набережные Челны, Липецк,Тула, Киров, Чебоксары, Калининград, Брянск, Курск, Иваново, Магнитогорск, Улан-Удэ, Тверь, Ставрополь, Нижний Тагил, Белгород, Архангельск, Владимир, Сочи, Симферополь, Севастополь и в другие города России и их районные центры.

Доставка газкомплект оборудования по городам России осуществляется наиболее удобными курьерскими службами по указанному Вами адресу. Отправляем теплозапчасть транспортными компаниями: «КиТ»; «Деловые линии»; «Логистическая компания ПЭК»; ТК «Энергия»; «DPD»; «CDEK»; «Почта России» и любым другим удобным для Вас способом. Также доставка осуществляется автобусом (через водителя по 100% предоплате) с автовокзала.

Форма оплаты:
- Наложенный платеж транспортной, курьерской службой;
- Оплата на платежную карту Visa, MasterCard, МиР;
- Оплата электронными деньгами Qiwi кошелёк и др.;

ВНИМАНИЕ! В нашей компании установлены следующие правила - в первую очередь обрабатываются заказы, что оформлены через корзину сайта, остальные по телефону или по почте по мере возможности. Если на сайте нет необходимого товара, в комментариях укажите нужный код. Ждем Вашего заказа. Спасибо. Цены на сайте АКТУАЛЬНЫ!

Принцип работы газовой колонки - устройство нагревателя, обслуживание и ремонт

Здесь вы узнаете:

Прежде чем приступить к рассмотрению конструкции колонки, стоит отметить, что современные аппараты для нужд ГВС бывают двух видов:

  • с открытой камерой сгорания;
  • турбированные, с закрытой камерой сгорания.

Данные виды нагревателей имеют конструктивные отличия, какие – мы обозначим в процессе изучения. Итак, традиционный водонагреватель представляет собой подвешиваемый к стене агрегат, к которому присоединяются патрубки для газа и воды. Ниже на рисунке показано устройство колонки:


1 – датчик наличия тяги в дымоходе; 2 – датчик температуры; 3 – горелка; 4 – регулятор температуры; 5 – патрубок подключения газа; 6 – патрубок присоединения дымохода; 7 – диффузор; 8 – теплообменник; 9 – газовый клапан; 10 – регулятор протока; 11 – патрубки подключения воды.

Поскольку на рисунке затруднительно показать все детали и элементы, то перечислим наиболее важные из них, не попавшие в перечень:

  • водяной узел;
  • система розжига;
  • датчик наличия пламени;
  •  запальник;
  • предохранительный сбросной клапан.

Турбированная газовая колонка отличается закрытой конструкцией камеры сгорания, воздух в нее нагнетается вентилятором. Как правило, в подобных агрегатах устанавливается горелка с плавным регулированием пламени (модуляционная). Управление прибором осуществляет электронный блок, получающий сигналы от датчиков. Ниже показана структурная схема газовой колонки с закрытой камерой сгорания:


Виды горелок

Производители выпускают несколько классов колонок, отличающихся по типу горелочного устройства и камеры сгорания:

  • Атмосферные колонки — присутствует открытая камера сгорания. Воздух на горелку забирается посредством естественной циркуляции, напрямую из помещения. Бойлер энергонезависим. Главное достоинство: низкая стоимость.
  • Турбированные колонки — в конструкции расположена камера сгорания закрытого типа. Воздух поступает принудительным способом, под давлением, нагнетаемый вентилятором (турбиной). В турбоколонках присутствует функция модуляции пламени. Температура пламени поддерживается в автоматическом режиме, что позволяет приспосабливаться к давлению воды в водопроводе.
    Главное достоинство турбированных колонок: низкий расход газа (меньше, чем у атмосферных бойлеров на 15-20%), а также возможность работать при низком давлении воды. Турбоколонки подключаются к коаксиальному или классическому дымоходу.

На устройство горелки влияет тип используемого газа. Большинство проточных колонок предназначены для работы на метане. После смены форсунок на горелке и замены жиклеров на запальнике (для полуавтоматических моделей), появляется возможность использования бойлера под пропан.

Производительность газовых горелок варьируется от 17-26 кВт. В современной колонке КПД достигает 85-90%.

Устройство водяного узла колонки

Устройство водяного узла представляет особый интерес. Его структуру можно увидеть на схеме внизу, подписи к деталям — под схемой. Остальные обозначенные элементы служат для креплений.

Конструктивные элементы ремкомплекта водяного узла газовой колонки марки “Нева”: 1) мембрана силиконовая Д 54 мм; 2) сальник штуцера подвода холодной воды 19х14х2,5 мм; 3) сальник сливного клапана 10х6х2 мм; 4) сальник регулятора расхода воды 14,5х9,5х2,5 мм – 2 шт; 5) сальник уплотнения штока резьба М 12 х 1 5,34х1,78х1,78 мм – 2 шт; 6) сальник уплотнения втулки штока М 12 х 1 14х11х1,5 мм; 7) сальник винта регулятора подмембранного давления 6,4х2,6х1,9 мм; 8) сальник винта регулятора протока воды 7хх3,2х1,9 мм; 9.) сальник соединения водяного и газового узлов 27,5х23,5х2 мм; 10) сальник соединения водгазового узла с горелкой 18х13х2,5 мм; 11) сальник датчика температуры воды 10х6х2 мм

Основные рабочие детали это шток и диафрагма, под действием которой он движется когда в нижней части начинается проток воды. Шток открывает клапан и пропускает газ в горелку, который затем поджигается.

Ещё один рабочий элемент — шарик из ПВХ, служащий предохранителем. Он перекрывает ток газа при резких перепадах давления в водопроводных трубах — гидравлических ударах, о которых мы также ещё поговорим.

Тип камеры сгорания

По устройству камер сгорания бывают газовые колонки двух типов: с открытой и с закрытой.

Колонки с открытой камерой сгорания имеют открытый доступ воздуха к горелке, а продукты сгорания уходят в вытяжку.

Такие модели более простые, чем турбированные, о которых речь пойдёт ниже, их работа практически бесшумная и в большинстве случаев они не требуют электричества. Однако из-за открытой связи между камерой сгорания и помещением возможно загрязнение воздуха в помещении при плохой работе вытяжки.

Колонки с закрытой камерой сгорания являются турбированными. Камера сгорания в них герметичная, помимо каналов для нагнетания и выхода воздуха. Нагнетается он туда вентилятором через коаксиальные трубы и выходит на улицу через дымоход, вместе с продуктами сгорания.

Такие колонки обычно полностью автоматизированы, в них отсутствуют элементы ручного управления, а датчики тяги и температуры в них более чувствительные. Эти колонки “современные” и более безопасные.

На иллюстрациях выше была изображена газовая колонка именно с закрытой камерой сгорания. Для сравнения, на следующей иллюстрации можно увидеть устройство колонок двух типов рядом. Вы найдёте у них много схожих элементов, но принцип удаления продуктов горения заметно отличается.

Сравнение камер сгорания в колонках. Слева изображена камера сгорания колонки открытого типа. Справа – газовая колонка с камерой сгорания закрытого типа, где воздух нагнетается внутрь камеры с помощью вентилятора

Принцип работы

Чтобы понять принцип работы газовой колонки, нужно вначале рассмотреть, какой системой безопасности она оснащена. Когда агрегат пребывает в выключенном состоянии, электричества управляющий блок (16) не получает, так как цепь разорвана в микровыключателе (15). Пластина выключателя прижимается толкателем, и, пока это происходит, он находится в отключенном состоянии.

Электромагнитный клапан (19) также закрыт и перекрывает подачу газа от входного патрубка, поскольку на него не поступает питание. Но это не единственное место, перекрывающее газ — он еще перекрывается с помощью пружинного клапана, который располагается в газовом модуле (35). Нерабочее состояние клапана характеризуется прижатием прокладки тарелки к седлу, что обеспечивает полное перекрытие подачи горючей смеси к коллектору.

Водяная секция состоит из двухкамерного модуля (36), в просторечии называемого “лягушкой”, с эластичной мембраной из резины. С помощью специального канала камеры “лягушки” могут сообщаться. Когда подача воды отключена, давление в камерах выравнено, и мембрана находится в положении равновесия.


Принцип работы колонки газовой

Вода к теплообменнику подается через нижнюю часть камеры. Наверху установлен шток с тарелкой, изготовленной из пластика, которая прилегает к мембране. Шток выходит наружу через отверстие в середине, по направлению к блоку газа. Напротив данного штока, в газовом модуле, находится такой же, но соединенный с пружинным клапаном, к которому прикреплен толкатель, идущий от выключателя.

Что происходит при пуске воды

Как работает газовая колонка, если отрыть воду? При открывании на точке потребления (водозабора) крана с водой, происходит следующее.

  1. При прохождении потока жидкости через “лягушку”, в ее камере создается разрежение. Резиновая мембрана под действием повышенного давления выгибается и выталкивает тарелку. Последняя передает толкающее движение на шток. Шток водяного модуля толкает расположенный напротив шток газового модуля (37).
  2. Далее толкатель, имеющий связь со штоком, больше не держит пластину выключателя, и она отпускается. При этом выключатель замыкает цепь, и электропитание начинает поступать в электронный управляющий модуль из секции с батарейками.
  3. Движение штока также заставляет отжаться пружину механического клапана, вследствие чего тарелка отходит от седла, и канал подачи газа к коллектору становится открытым.
  4. Электромагнитный клапан, получив питание от батареек, открывается и не препятствует прохождению газа через пружинный клапан по направлению к коллектору.
  5. Тем временем блок управления вырабатывает и направляет в свечу (23) электрический импульс для создания искрового разряда, способного разжечь пламя. При штатном срабатывании всех узлов — горелка загорается.

Процесс розжига контролируется датчиком ионизации (24). В случае, когда горелка не загорается в течение 6-7 секунд, то, чтобы избежать накопления высокой концентрации взрывоопасной смеси, электронный модуль, не получив импульса от датчика, перекроет подачу газа. При наличии горения, датчик сформирует импульс на отключение свечи зажигания. Если после начала работы водонагревателя пламя погаснет, то и импульс от датчика перестанет приходить в модуль управления, после чего он незамедлительно отреагирует на это перекрытием газа с помощью электромагнитного клапана.

Выполнение всех этих функций в газовой колонке Нева возможно только при соблюдении одного условия: цепь между двумя датчиками не должна быть разорвана, а именно — между температурным датчиком контроля воды на выходе (29) и датчиком тяги (32). Эти реле соединены последовательно, и их контакты находятся в замкнутом состоянии, когда датчики находятся в рабочем состоянии. Поэтому, чтобы на управляющий модуль поступало питание, оба датчика должны замыкать цепь.

Если в дымоотводном блоке образуется слабая тяга, то продукты сгорания, благодаря особой конструкции газоотводящего блока, не могут пройти по направлению к центральному каналу, и направляются в боковые полости. Поскольку слева располагается температурный датчик, он «обнаружит» внезапный подъем температуры, разорвав цепь подачи питания на управляющий модуль. Это приведет к остановке подачи горючей смеси и отключению горелок.

По аналогии срабатывает и реле, которое размещено на патрубке для отвода нагретой воды из теплообменника. Когда вода нагреется до 90°С, а это считается критическим уровнем, то цепь питания электронного блока будет разорвана.

Работа при выключении воды

Когда подача воды отключается, происходит следующее.

  1. Происходит уравновешивание давления в камерах «лягушки». Возвращение мембраны из резины на место вызывает движение тарелки, подсоединенной к толкателю в соответствующем направлении до начального положения.
  2. При возвращении штока освобождается тарельчатый клапан, надежно перекрывающий подачу горючего.
  3. В это же время толкатель начинает прижим пластины выключателя, вследствие чего происходит разрыв цепи, питающей модуль управления.
  4. Поскольку электромагнитный клапан после отключения управляющего блока не получает электричества, то он также закрывается.

Таким образом, отключение воды вызывает запуск цепочки процессов, которые в автоматическом режиме выключают водонагревательный аппарат. Для наглядности на фото ниже показаны основные узлы агрегата (вид снизу), влияющие на его работу (нумерация сохранена и добавлена новая позиция, под номером 40 – толкатель микровыключателя).


Основные узлы колонки газовой

Информационный дисплей (38) также подключен к электронной схеме управления водонагревателем и температурным датчиком (39) на выходном патрубке с помощью нескольких проводов. Дисплей играет только информационную роль и не участвует в работе и настройке газового водонагревателя.

Агрегат способен работать и при отключенном ЖК дисплее, например, после снятия внешнего кожуха, на котором он закреплен.

Подводя итог вышесказанному, можно сказать, что газовая колонка является достаточно сложным и надежным при эксплуатации аппаратом. За многие годы существования данных агрегатов, их конструкция изменилась ненамного, разве что для более удобного управления в аппаратах стали использоваться электронные узлы управления и контроля.

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.

На схеме изображена модулирующая арматура и принцип её работы, который похож на работу водяного узла и его мембраны

Датчики безопасности

Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.

При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.

Обычно газовые колонки выдерживают напряжение до 10-12 бар, что в 20-50 раз выше, чем обычное давление в трубах. Такие резкие скачки возможны при так называемых гидравлических ударах.

Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.

Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки

Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.

Подробнее о назначении и месте расположения датчиков — в таблице ниже.

Название датчика Место расположения и назначение датчика
Датчик тяги дымохода Расположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе
Газовый клапан  Находится в патрубке для подачи газа. Отключает колонку при падении давления газа
Датчик ионизации Находится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе.
Датчик пламени Находится в камере устройства. Перекрывает газ, если пламя не появляется после поджига
Клапан сброса Находится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе
Датчик потока Отключит колонку, если прекратит литься вода из крана или если отключится водоснабжение
Датчик температуры Расположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше)
Датчик пониженного давления Не даст колонке включиться при пониженном давлении воды в трубах.

Включение прибора

Первым этапом является установление элементов питания. Для этого откройте отсек для батареек и установите их, соблюдая полярность. Затем нужно открыть вентиль холодной воды и газовый. Откройте на ближайшем из смесителей кран с горячей жидкостью.

В момент, когда жидкость протекает через водяной узел, происходит искровое возгорание и, благодаря этому, зажигается горелка. Если включение происходит впервые или после длительного простоя, в газовой магистрали  возможно скопление воздуха, для того, чтобы его удалить, понадобится несколько раз открывать смеситель с удержанием на минуту, а затем закрывать.

Если  загорание горелки происходит, нужно повернуть рычаг регулировки водяного напора (расположена справа) вправо, это даст возможность включить устройство Vektor JSD 20, когда понизилось давление жидкости в системе.

Розжиг старой газовой колонки

Устройства с ручным поджигом считаются устаревшими. В аппаратах старого образца предусмотрено постоянное горение фитиля и отключение ручным способом.
Розжиг старой газовой колонки осуществляется при помощи зажжённой спички, либо пьезорозжига.

Хотя конструкционно они мало отличаются от современных колонок, у них имеются определённые особенности, связанные с нагревом:

  • Чтобы пламя горело стабильно, помещение с колонкой должно иметь хорошую вентиляцию и регулярный приток воздуха;
  • Из-за отсутствия автоматизации, нужно самостоятельно проверять наличие тяги;
  • Есть способ проверки на наличие утечки газа у старых колонок: нужно смазать соединения газового вентиля мылом (появление пузырьков означает утечку).

Рекомендации по обслуживанию и ремонту

Все элементы конструкции колонки в силу разных факторов подвержены разрушению. Любое газовое оборудование нуждается в регулярном обслуживании. Если во время профилактических работ были выявлены дефекты, они должны быть максимально быстро устранены. Безусловно, часть ремонтных работ стоит доверить профессионалом, но некоторые могут быть выполнены самостоятельно.

Демонтаж и настройка редуктора

Предварительно требуется отключить подачу топлива и воды. Только после этого можно приступать к проведению профилактических или ремонтных работ. Чтобы снять редуктор, необходимо выполнить несколько действий:

  • с теплообменника сливается вода;
  • с помощью разводного ключа от колонки отсоединяются трубопроводы газа и воды;
  • если на предыдущих этапах не было допущено ошибок, то редуктор легко демонтируется.

В зависимости от модели агрегата в его конструкцию могут быть внесены изменения. Чтобы не возникло проблем во время демонтажа водного редуктора, необходимо предварительно отсоединить все трубы и детали, затрудняющие выполнение работы. Корпус должен сниматься легко, физических усилий для этого прикладывать не нужно.

Для настройки редуктора необходимо использовать специальные болты, располагающиеся с тыльной стороны узла. Чаще всего агрегат уже подготовлен к работе на заводе и в дополнительной настройке не нуждается. Нежелательно проводить регулировку узла без острой необходимости.

Чистка водяного узла

Это мероприятие следует проводить минимум один раз в течение 12 календарных месяцев. Откручивая крепежные болты, расположенные на крышке узла, необходимо проявить осторожность, чтобы не повредить фальцы. Когда крышка будет снята, требуется не только прочистить внутреннее пространство редуктора, но и выполнить следующие процедуры:


  1. Должны быть удалены все твердые остатки со дна детали, а также нужно промыть фильтр грубой очистки воды.
  2. Шток желательно смазать солидолом или касторовым маслом.
  3. Если возникли подозрения, что прокладка утратила прежнюю эластичность, ее также необходимо смазать.

При регулярном проведении технического обслуживания агрегата можно значительно увеличить срок его эксплуатации. Чаще всего из строя выходят уплотнитель штока и мембрана. Первый элемент необходимо менять один раз в 3 года, а второй — после появления разрывов либо микротрещин. Кроме этого, при интенсивной работе может поломаться пружина возврата штока в первоначальное положение.

Внимательно изучив устройство и принцип действия газовой колонки, все профилактические мероприятия можно выполнять самостоятельно. Если же уверенности в собственных силах нет, то стоит обратиться за помощью к профессионалам. Во время работы с агрегатом требуется строго следовать инструкции.


как устроен и как работает газовый водонагреватель

Если в вашем доме нет ГВС или же вам постоянно отключают горячую воду, то жить становится совсем неуютно. Но это не повод отказываться от теплого душа прохладным осенним вечером, согласны? Решить эту проблему можно с помощью установки газовой колонки, как делают многие пользователи. Но как работает такой миниатюрный водонагреватель и сможет ли он справиться со своей задачей?

Обо всем этом мы детально поговорим в нашей публикации — здесь рассмотрен принцип работы газовой колонки, схемы ее устройства. А также акцентировано внимание на основных неисправностях оборудования и способах справится с ними. Изложенный материал дополнен наглядными иллюстрациями, схемами и видеороликами.

Содержание статьи:

Общее строение бытовой колонки

Газовая колонка — это . Это означает, что вода проходит сквозь неё и нагревается по ходу. Но, прежде чем перейти к разбору того, как устроена бытовая газовая колонка для нагрева воды, напомним, что ее монтаж и замена связаны с централизованной системой подачи газа.

Поэтому нужно обязательно подать документы в газовую службу вашего региона вместе с соответствующим заявлением. О можете прочитать в других наших статьях, а сейчас перейдем к устройству.

Различные модели газовых колонок разнятся между собой, но общее строение бытовой газовой колонки выглядит примерно следующим образом:

  • Газовая горелка.
  • Запальник/система розжига.
  • Вытяжка и соединение с дымоходом.
  • Патрубок дымохода.
  • Камера сгорания.
  • Вентилятор (в некоторых моделях).
  • Теплообменник.
  • Патрубок для подачи газа.
  • Водяной узел.
  • Патрубки для подвода воды.
  • Патрубок для вывода горячей воды.
  • Передняя панель с контроллером.

Центральный элемент колонки — газовая горелка, в которой поддерживается горение газа, что способствует нагреву воды. Горелка установлена в корпусе, в нем собираются раскаленные продукты сгорания, назначение которых — греть воду.

Корпус сделан из металла и полностью покрывает переднюю часть и бока колонки. Важно, чтобы материал корпуса хорошо проводил тепло, ведь качество нагревания зависит от пропускания им тепла.

Элементы конструкции газовой колонкиЭлементы конструкции газовой колонки

Конструктивные составляющие газовой колонки, находящиеся внутри корпуса. Здесь изображено газовое оборудование закрытого типа

Сверху аппарата находится вытяжка и дымоход, через которые продукты сгорания покидают колонку и помещение. Их устройство зависит от того, открытого или закрытого типа колонка, что будет показано ниже.

Трубы змеевиком извиваются внутри корпуса, вода проходит по ним под естественным напором и согревается раскаленными газами. Вся эта система труб называется теплообменником. Снизу находятся два патрубка: справа – для приема холодной воды из трубопровода, с левой стороны вытекает горячая вода.

Между водонапорной сетью и газовой колонкой зачастую устанавливается фильтр, который регулирует жесткость воды. Без фильтра колонку может покрывать накипь при высокой температуре воды. При входе в колонку вода проходит через водяной узел, который служит своеобразной «связью» между потоком воды и потоком газа. Об этой связи мы поговорим чуть дальше.

Датчик пламени колонкиДатчик пламени колонки

Горящая газовая горелка с электрическим зажиганием и датчиком пламени. Датчики играют важную роль в функционировании оборудования. Об их функциях поговорим далее

С помощью ещё одной трубки, которая также находится снизу, колонка подключается к газовой магистрали.

Там же находится передняя панель с блоком управления. Она оснащена регуляторами для контроля траты газа и воды. В зависимости от модели, это могут быть как простые ручки, которые нужно крутить, так и жидкокристаллические дисплеи, где можно увидеть множество характеристик колонки, или даже характер её неисправности в случае, если колонка не работает.

Как действует газовая колонка?

Ознакомимся с принципом действия газовой колонки в форме простого алгоритма:

  • когда вода течет через водяной узел, напрягается мембрана и двигает вверх шток, соединенный с газовым клапаном;
  • далее клапан открывает подачу газа на основную горелку;
  • газ поджигается от электрода или запальника, сгорает и подогревает воду, которая течет по трубам теплообменника;
  • нагретый водный поток подается к крану через левый патрубок;
  • через дымоход или вытяжку выводятся продукты горения газа — здесь есть принципиальная разница между колонками открытого и закрытого типов, о чем подробно будет указано ниже.

При этом, мощность пламени и мощность потока воды через колонку можно регулировать с помощью регуляторов на передней панели.

А теперь рассмотрим подробнее, как происходит зажигание горелки и как с этим связан уже упомянутый водяной узел.

Водяной узел колонкиВодяной узел колонки

Конструктивные элементы  и принцип работы водяного узла. В просторечии его называют «лягушкой». На рисунке желтыми стрелочками показано направление движения газа, синими стрелочками – направление движения воды

Способ зажигания газа

Вообще, газовые колонки основываются на трёх способах зажигания газа. Как видно на схеме, во всех трёх случаях сигналом к зажиганию основной горелки служит реакция водяного узла (лягушки).

Вот три способа зажигания:

  • с помощью пьезоэлемента;
  • от батареек;
  • от вращения гидротурбины.

Зажигание с помощью пьезоэлемента – это ручное зажигание, и предполагает наличие кнопки на передней панели. Нажатие кнопки вызывает замыкание пьезоэлемента, который зажигает запальник. Он, в свою очередь, поджигает основную горелку после сигнала штока, который двигается водной мембраной при активном напоре воды.

Запальник продолжает гореть небольшим пламенем пока не будет выключен вручную. Это приводит к увеличенному расходу газа и повышенному образованию накипи в трубах. Одним из газовых проточных водонагревателей с ручным поджигом является Bosch Therm 4000 O W 10-2 P.

Газовая колонка с пьезоподжигомГазовая колонка с пьезоподжигом

Схема газовой колонки с пьезорозжигом. На рисунке обозначены «внутренности» колонки – основные конструкционные узлы, находящиеся внутри корпуса, и кнопки/ручки, расположенные снаружи

Газовые колонки некоторых моделей работают на батарейках. При этом поджиг происходит от электрической искры после сигнала штока. Таким образом, вместо запальника здесь присутствуют электроды, которые напрямую зажигают основную газовую горелку.

Но в среднем раз в 10 месяцев, а при постоянном использовании — раз в 2 месяца, чтобы не было непредвиденных обстоятельств. Одной из таких колонок на батарейках является Zanussi GWH 10 Fonte Glass La Spezia.

Иногда розжиг происходит от вращения гидротурбины (при потоке воды). Зажигание происходит также от электрической искры, но батарейки менять не нужно, ведь турбина сама генерирует электричество в процессе протекания воды.

Но для срабатывания гидротурбины необходимо высокое давление в трубах, минимум в 0,3 бар. Далеко не в каждом доме есть такое . В России и других странах СНГ не советуют покупать такие колонки из-за нестабильного напора воды. Как пример такой модели — газовая колонка Bosch Therm 6000 O WRD 15-2 G, которая заметно дороже двух вышеуказанных моделей.

Устройство водяного узла колонки

Устройство водяного узла представляет особый интерес. Его структуру можно увидеть на схеме внизу, подписи к деталям — под схемой. Остальные обозначенные элементы служат для креплений.

Подвергающиеся износу элементы водяного узлаПодвергающиеся износу элементы водяного узла

Конструктивные элементы ремкомплекта водяного узла газовой колонки марки “Нева”: 1) мембрана силиконовая Д 54 мм; 2) сальник штуцера подвода холодной воды 19х14х2,5 мм; 3) сальник сливного клапана 10х6х2 мм; 4) сальник регулятора расхода воды 14,5х9,5х2,5 мм – 2 шт; 5) сальник уплотнения штока резьба М 12 х 1 5,34х1,78х1,78 мм – 2 шт; 6) сальник уплотнения втулки штока М 12 х 1 14х11х1,5 мм; 7) сальник винта регулятора подмембранного давления 6,4х2,6х1,9 мм; 8) сальник винта регулятора протока воды 7хх3,2х1,9 мм; 9.) сальник соединения водяного и газового узлов 27,5х23,5х2 мм; 10) сальник соединения водгазового узла с горелкой 18х13х2,5 мм; 11) сальник датчика температуры воды 10х6х2 мм

Основные рабочие детали это шток и диафрагма, под действием которой он движется когда в нижней части начинается проток воды. Шток открывает клапан и пропускает газ в горелку, который затем поджигается.

Ещё один рабочий элемент — шарик из ПВХ, служащий предохранителем. Он перекрывает ток газа при резких перепадах давления в водопроводных трубах — , о которых мы также ещё поговорим.

Тип камеры сгорания

По устройству камер сгорания бывают газовые колонки двух типов: с открытой и с закрытой.

Колонки с открытой камерой сгорания имеют открытый доступ воздуха к горелке, а продукты сгорания уходят в вытяжку.

Такие модели более простые, чем турбированные, о которых речь пойдёт ниже, их работа практически бесшумная и в большинстве случаев они не требуют электричества. Однако из-за открытой связи между камерой сгорания и помещением возможно загрязнение воздуха в помещении при плохой работе вытяжки.

Колонки с закрытой камерой сгорания являются турбированными. Камера сгорания в них герметичная, помимо каналов для нагнетания и выхода воздуха. Нагнетается он туда вентилятором через коаксиальные трубы и выходит на улицу через дымоход, вместе с продуктами сгорания.

Такие колонки обычно полностью автоматизированы, в них отсутствуют элементы ручного управления, а датчики тяги и температуры в них более чувствительные. Эти колонки “современные” и более безопасные.

На иллюстрациях выше была изображена газовая колонка именно с закрытой камерой сгорания. Для сравнения, на следующей иллюстрации можно увидеть устройство колонок двух типов рядом. Вы найдёте у них много схожих элементов, но принцип удаления продуктов горения заметно отличается.

Сравнение камер сгорания в колонкахСравнение камер сгорания в колонках

Сравнение камер сгорания в колонках. Слева изображена камера сгорания колонки открытого типа. Справа – газовая колонка с камерой сгорания закрытого типа, где воздух нагнетается внутрь камеры с помощью вентилятора

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.

Схема модуляции мощности колонкиСхема модуляции мощности колонки

На схеме изображена модулирующая арматура и принцип её работы, который похож на работу водяного узла и его мембраны

Датчики безопасности и их значение

Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.

При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.

Обычно газовые колонки выдерживают напряжение до 10-12 бар, что в 20-50 раз выше, чем обычное давление в трубах. Такие резкие скачки возможны при так называемых гидравлических ударах.

Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.

Датчики безопасности газовой колонкиДатчики безопасности газовой колонки

Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки

Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.

Подробнее о назначении и месте расположения датчиков — в таблице ниже.

Название датчикаМесто расположения и назначение датчика
Датчик тяги дымоходаРасположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе
Газовый клапан Находится в патрубке для подачи газа. Отключает колонку при падении давления газа
Датчик ионизацииНаходится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе.
Датчик пламениНаходится в камере устройства. Перекрывает газ, если пламя не появляется после поджига
Клапан сбросаНаходится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе
Датчик потокаОтключит колонку, если прекратит литься вода из крана или если отключится водоснабжение
Датчик температурыРасположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше)
Датчик пониженного давленияНе даст колонке включиться при пониженном давлении воды в трубах.

Основные неполадки и способы их исправить

Говоря о строении и принципах действия бытовой газовой колонки, а также о датчиках, встроенных в неё, стоит вкратце упомянуть о возможных сбоях и неполадках. Здесь мы не будем останавливаться на полном ремонте или замене колонки, а быстро пройдёмся по всем элементам, перечисленным в описании горелки, и опишем их неполадки, а также способы справится с ними своими руками.

Как уже упоминалось, основной элемент колонки — газовая горелка. Зачастую горелка гаснет из-за срабатывания датчиков безопасности, о которых мы уже говорили. Частые проблемы, которые приводят к такому сценарию — это загрязнение теплообменника сажей и накипью.

Причина слабого напора — образование накипи в трубах теплообменника. В таком случае, нужно снять теплообменник, и промыть трубы специальными жидкостями для удаления накипи.

Загрязненный теплообменникЗагрязненный теплообменник

На этом фото изображен загрязненный теплообменник. В данном случае нужно его снять и вычистить сажу. Если колонка размещена недалеко от кухонной плиты, возможно также загрязнение теплообменника пищевыми жирами

Если сгорание газа происходит не полностью, или же колонка долго эксплуатируется, в камере накапливается сажа с внешней стороны, что значительно понижает теплопроводность и качество нагрева воды.

Чтобы больше узнать о причинах слабого напора и тонкостях выполнения чистки, переходите, пожалуйста, по .

Если газовый клапан не открывается из-за слабого напора подаваемой воды, нужно извлечь фильтр, проверить насколько он забит и в случае необходимости – промыть. Если же недостаточный напор воды или газа, придется обращаться в соответствующую государственную службу.

Если протекает вода непосредственно из колонки, это значит, что нарушена герметичность в трубах. Необходимо разобрать их и заменить уплотнительные элементы. В случае необходимости, придется заменить сами трубы.

Отдельно стоит напомнить о . Если колонка находится в эксплуатации долгое время, мембрана водяного узла изнашивается и её чувствительность значительно падает. Она перестаёт реагировать на низкое давление воды, и, соответственно, не даёт сигнала о том, что нужно зажечь горелку. В лучшем случае, ее следует менять раз в 5-6 лет.

Мембрана газовой колонкиМембрана газовой колонки

Когда мембрана износилась, можно приобрести ремонтный комплект и выполнить замену своими силами. Водяной узел состоит из таких основных элементов, как резиновая мембрана, крышка, корпус и пластиковая тарелка с пружиной

Иногда проблема также в штоке, который двигается мембраной, его тоже можно заменить при необходимости, ведь существуют специальные ремонтные комплекты для этого.

Чтобы лучше разобраться с устройством своей модели газовой колонки, нужно внимательно изучить инструкцию к использованию и паспорт объекта. Это не только сэкономит ваше время и нервы, но и само по себе улучшит понимание того, как работает данный прибор.

Выводы и полезное видео по теме

Для закрепления понимания структуры газовой колонки можете посмотреть видеообзор, где подробно объясняется расположение всех элементов колонки на живом примере:

В этом материале мы изучили устройство бытовой газовой колонки, принцип её действия. Затем рассмотрели работу основных элементов. А зная основные узлы и элементы газового оборудования, датчики его системы безопасности, можно своими силами диагностировать поломку. А если причина неисправности будет заключаться в загрязнении отдельных элементов конструкции, то и выполнить газовой колонки.

Хотите дополнить изложенный выше материал полезными рекомендациями или задать вопросы, которые мы не затронули здесь? Спрашивайте совет у наших экспертов и других посетителей сайте – форма обратной связи расположена ниже.

Устройство и принцип работы газовой колонки

Газовая колонка остаётся одним из самых оптимальных способов решения проблем с водоснабжением. Но несмотря на удобность и простоту, установка нагревательной техники требует хотя бы поверхностных знаний о том, что такое есть водонагреватель проточного типа.

Здесь вы узнаете, как устроена газовая колонка и как её подключить; также в статье подробно представлена схема проточного газового водонагревателя.

Устройство агрегата

Большая часть газовых водонагревателей относится к проточному типу. Каждый проточный водонагреватель (газовый) имеет приблизительно один и тот же принцип работы и похожие комплектующие. Принцип работы проточного газового водонагревателя достаточно простой: газ нагревает холодную воду из теплообменника.

При этом сам узел автоматически перекрывает поток газа, как только фиксируется уменьшение водяного напора. Таким образом исключается возможность перегрева агрегата. Кроме того, при помощи специального датчика устройство контролирует утечку газа, полностью отключая колонку если отсутствует тяга. Таким образом, газовая колонка остаётся безопасной для владельцев.

В качестве примера приведена конструкция газовой колонки нева.

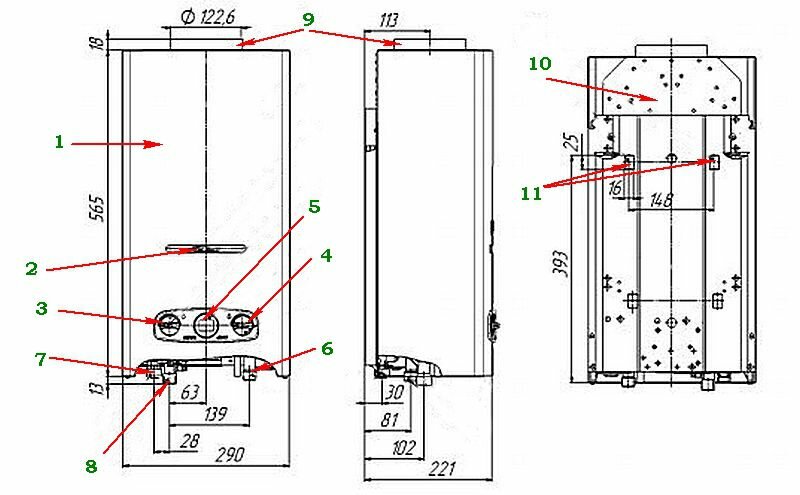

Устройство аппарата снаружи

Подключение газовой колонки может быть довольно запутанным делом. Ниже приведён чертеж, на котором можно увидеть из чего состоит газовая колонка.

Схема работы модели «Neva»



Что входит во внешнюю часть аппарата:

  1. Металлический кожух (№1), накрывающий устройство.
  2. Специальное смотровое окошко (№2), расположенное на фасаде водонагревателя. Через него можно визуально контролировать происходящее в колонке.
  3. Под окном расположены две ручки (задвижки) регулятора — одна для газа (№3), другая для воды (№4). Принцип работы задвижек основан на действии приводного механизма, в качестве которого может выступать как человеческая рука, так и электропривод. Под действием силы обеспечивается вращение шпинделя задвижки, который при повороте и обеспечивает изменение запорного элемента арматуры.
  4. Между регуляторами есть жидкокристаллический дисплей (№5), на котором можно увидеть текующую температуру подаваемой воды.
  5. В нижней части агрегата расположены патрубки, отвечающие за подачу и выведение воды, и за подачу газа. В правую половину водогрейки вмонтирован патрубок (№6), в который с одной стороны вводится холодная вода, поступающая из водопровода, а с другой стороны присоединена (№7) труба, выводящая уже тёплую воду наружу, к потребителю.
  6. Чуть левее (№8) располагается другой патрубок, соединённый со шлангом для вывода газа. Шланг подключён к газовой магистрали, либо газовому баллону.
  7. В самой верхней части аппарата (№9) располагается фланец, который соединяется с газоотводящей трубой.
  8. Все вышеописанные механизмы крепятся к специальной «стенке» (№10) с двумя отверстиями для кронштейнов.

СПРАВКА: Конструкция газовой колонки Нева, разумеется, не является чем-то уникальным: схема колонки Астра имеет схожее строение. Подобное строение также имеют многие другие модели.

Внутреннее устройство агрегата

Чтобы осмотреть внутренности аппарата необходимо снять внешний кожух.

Итак, из чего состоит газовая колонка:

  1. Водяной регулятор (№12) открывает газ при повороте ручки крана. Он соединён с водяным патрубком(№6). К водяному узлу колонки присоединяется (№13) шток для (№13) регулировки водонапора.
  2. Цилиндр (№14), с небольшим сечением на стенках работает как пробка, при извлечении которой вся жидкость, находящаяся в нагревателе, экстренно сливается. Это нужно, например, если необходимо провести ремонт. Кроме того, данный цилиндр оснащён газовым клапаном для предохранения, который открывается при серьёзном изменении давления в магистрали.
  3. В центральной части располагается блок управления газовой колонки (№16), необходимый для контроля температуры давления. От него отходит множество проводов, которые соединяют с блоком разные датчики и другие внутренние механизмы.
  4. Как и с водным регулятором, из газового (№17) отводится шток с ручкой. (№18). Газовый узел ведёт газовые трубы к горелкам.
  5. Прямиком между газовым патрубком и краником для регулировки поступления газа располагается электромагнитный клапан для газовой колонки(№19). Он служит для транспортировки газа в газовый узел. Кроме того, к нему прикреплена ручка, контролирующая уровень мощности и зажигания аппарата.
  6. Несколько выше расположен (№20) коллектор, который соединяется с блоком газа через фланцевый патрубок. Он прикреплён к корпусу колонки двумя винтиками (№21). На коллекторе можно найти специальные сопла, через которые газ поступает прямиком на горелку, состоящую из десяти рядов (№22). Также к коллектору прикреплена свеча, образующая искру для розжига горелки и датчик пламени (№24)
  7. Принцип работы газовой колонки на батарейках состоит в том, что в центральной части блока располагается выключатель (№15), на который действует специальный толкатель, соединённый со штоком. Именно выключатель “выпускает” электричество из батарейки в газовой колонке. Сначала оно поступает в секцию управления, а затем до запальника, где образуется искра.
  8. Над коллектором располагается медный модуль теплообмена (№25), прикреплённый к корпусу двумя винтами (№28). Именно он передаёт тепло холодной воде. С правой стороны от обменника находится водяной редуктор газовой колонки (№26), а слева — патрубок вывода уже тёплой воды (№27). Патрубок водоотведения оснащён двумя предохранительными датчиками: один (29) — для защиты от перегрева, другой служит термометром, передающим через провода информацию непосредственно к ЖК-дисплею.
  9. В верхней части колонки располагается (№31) система выведения сгоревшего газа. Через множество перемычек отработанные продукты горения выводятся прямиком в канал дымохода. Левее находится (№32) датчик тяги. Принцип работы датчика тяги прост: он служит предохранителем, отключающим устройство в случае отсутствия тяги. Датчик тяги соединён с датчиком перегрева (№29), при этом сам принцип работы датчика тяги мало чем отличается от действия датчика перегрева, просто первый защищает систему от утечки газа, а второй — непосредственно от перегрева.
  10. В самом низу можно увидеть блок специальный блок (№34), где находятся две батарейки. Принцип работы газовой колонки на батарейках основывается на полной автоматизации розжига. Установленные батарейки дают искру для розжига и обеспечивают автономную работу агрегата. Недостатком является только то, что элементы питания недолговечны. Розжиг же более старых колонок проводится вручную.
  11. По обе стороны корпуса есть отверстия (№33), предназначенные для винтов, которыми корпус прикрепляется к стене.

СПРАВКА: Устройство колонки Оазис практически не отличается от вышеприведённой. Газовый и водяной блок газовой колонки Оазис имеют схожее строение, разница заключается только в том, что у «Оазиса» на передней панели присутствует специальный переключатель “Зима и лето”, который в летнее время выключает половину действующих горелок для экономии. Если у вас летом не работает газовая колонка вообще, то можно убрать подачу газа полностью.

Принцип работы

Чтобы правильно понять принцип действия газовой колонки, надо первоначально понять как работает её система безопасности.

Если аппарат выключен, блок управления газовой колонки перестаёт получать питание, т.к. электрическая цепь в выключателе разорвана. Это происходит за счёт того, что толкающий механизм прижимает пластину выключателя и держит ее выключенной.

Электромагнитный клапан на газовой колонке тоже находится в закрытом состоянии и перекрывает поток газа из входного патрубка, т.к. к нему питание тоже не поступает. Однако не только он препятствует проходу газа: пружинный клапан, расположенный в модуле газа, также отключается, и отток газа в коллектор полностью закрывается.

Главный элемент водяного редуктора газовой колонки — это двукамерный модуль со сгибающейся мембраной, в народе именуемом “лягушкой”. Данные модули связываются друг с другом при помощи соответствующего канала. Если подача воды выключена, давление в камерах выравнивается.

Электрическая схема водонагревателя

Вода в обменник пропускается в нижней части камеры. Сверху прикреплён шток, с небольшой пластиковой тарелкой, прилегающей к эластичной мембране. Через соответствующее отверстие шток выводится наружу, к газовому редуктору. Напротив этого штока располагается ещё один шток, соединяющийся с пружинным клапаном, с прикреплённым к нему толкателем. Таково устройство редуктора газовой колонки.

Что происходит при пуске воды

Итак, строение колонки более-менее понятно, но как работает колонка в принципе? А работает она, запуская целую цепочку процессов.

Сначала водные потоки проходят через “лягушку”, тогда в её камере создаётся тяга. Под действием высокого давления, эластичная мембрана сгибается и проталкивает тарелку, которая толкает водяной узел газовой колонки, а тот уже толкает газовый шток.

После этого толкатель, связанный со штоком, перестаёт удерживать пластинку микровыключателя, и он замыкает цепь, пуская таким образом питание в блок управления газовой колонки.

Кроме того, в результате вышеописанного процесса происходит отжимание пружины мех. клапана, отводя закрывающую канал тарелку, и освобождая ему (газу) свободный проход к коллектору.

Получив электропитание, электромагнитный клапан колонки открывается, не мешая газовому потоку проходить через пружинный клапан к коллектору.

В то же время узел управления передаёт свече небольшой импульс, нужный для формировании искры, разжигающей пламя горелки. При этом пламя контролируется отдельным ионизационным датчиком. Если в течение шести-семи секунд сигнала от датчика не поступило и горелка не разжигается, электронный модуль перекрывает подачу газа.

Это необходимо для безопасности, чтобы избежать утечки газа. Если же розжиг прошёл успешно, то датчик подаст сигнал о выключении свечи. Если горелка гаснет уже после розжига, то датчик также немедленно перекрывает проход газа через электромагнитный клапан колонки.

Работа при выключении воды

Устройство и принцип работы проточного нагревателя зависят от автоматизированности процесса нагревания. В конце-концов, водонагреватель это устройство для нагрева. Но что происходит когда подача воды прекращается? А вот что: давление внутри “лягушки” приходит в равновесие. Все элементы падают один за другим, словно домино.

Эластичная мембрана из согнутого положения возвращается в обычное, тем самым возвращая назад тарелку, соединённую с толкателем. Шток, вернувшийся в обычное положение, в свою очередь возвращает механический клапан к перекрыванию газа. Шток также возвращает толкатель в режим прижимания пластинки микровыключателя, в результате чего электрическая цепь разрывается и питание блока управление вновь прекращается. Электромагнитный клапан, больше ничем не питаемый, тоже закрывается.

Так происходит ещё одна цепочка процессов, обратная тому, что происходило при включении воды. Проверить состояние колонки можно просто заглянув на ЖК-дисплей. Изображение ниже демонстрирует узлы аппарата, необходимые для отключения процесса водонагревания.

Розжиг старой газовой колонки

Устройства с ручным поджигом считаются устаревшими. В аппаратах старого образца предусмотрено постоянное горение фитиля и отключение ручным способом.
Розжиг старой газовой колонки осуществляется при помощи зажжённой спички, либо пьезорозжига.

Хотя конструкционно они мало отличаются от современных колонок, у них имеются определённые особенности, связанные с нагревом:

  • Чтобы пламя горело стабильно, помещение с колонкой должно иметь хорошую вентиляцию и регулярный приток воздуха;
  • Из-за отсутствия автоматизации, нужно самостоятельно проверять наличие тяги;
  • Есть способ проверки на наличие утечки газа у старых колонок: нужно смазать соединения газового вентиля мылом (появление пузырьков означает утечку).

Заключение

Какие выводы можно сделать из инструкции в данной публикации? Во-первых, схема газовой колонки «Астра» и мало чем отличается от «Невы», или «Оазиса»: каждый из этих производителей предоставляет современные автоматизированные газовые колонки проточного типа, а значит достаточно знать минимальные знания из чего состоит колонка, чтобы принять верное решение о покупке.

Во-вторых, в моделях старого и нового образца есть определённые различия, на которые обязательно нужно обратить внимание. И в третьих, автоматизированный блок розжига колонки является самым важным элементом всего устройства, обеспечивающим ему автономную работу, а вам — удобную и комфортную эксплуатацию.

Как устранить неисправность газового водонагревателя:

10 вещи необходимые для газовой колонки
Что что нужно для работы газового водонагревателя.
Эта страница содержит информацию по каждому элементу с ресурсами .pdf
1) Достаточная подача приточного воздуха ... проблемы: закрытые двери, плотно Утепленный дом, очень теплый чердак.
2) Достаточная подача воздуха к горелке ... проблемы: грязная вентиляционная решетка, грязная среда, обслуживание.
3) Термическое отключение ... TCO ... проблемы: неисправная часть, обслуживание, вент.

4) Блокировка легковоспламеняющихся паров .... проблемы: воздействие паров, плохая ТС датчик вышла из строя система FViR,
5) Подача топлива ... природный газ и пропан разные ... проблемы: неправильно газ, низкое давление, влага в трубе.
6) Термостат газового клапана регулирует топливо термовыключатель плохой? Например, TCO отключается, когда камера сгорания не жарко. Временно подключите перемычку к двум клеммам и посмотрите если водонагреватель работает. поставка ... проблемы: недостаточно газ вышел из строя термостат, вышел из строя газовый регулирующий клапан.

7) Подача топлива к горелке ... вопросы: обслуживание, термопара-термобатарея, газорегулирующий вентиль.
8) Функционирование сигнальная лампа термобатареи-термопары ... проблемы: несоосность, неудача части.
9) Зажигание подачи топлива от контрольная лампа или воспламенитель горячей поверхности ... проблемы: контрольная лампа, пьезо воспламенитель, электрод.

10) Модели с вентиляционным отверстием ... проблемы: реле давления, нагнетатель, нагнетатель последовательность от газового регулятора, полярность
11) Удаление горения побочный продукт .... проблемы: впустить Неисправность, другие вентиляционные отверстия в доме вытяжка воздуха

Устранение неполадок начинается здесь

Изображение белого воздухозаборника Bradford
Купить:
Bradford Водонагреватели белые
Назад до 10 пунктов по устранению неисправностей водонагревателя
1) Подача воздуха
В водонагревателе должно быть достаточно воздуха для поддержания горения.

Хорошо изолированный дом или закрытые двери могут предотвратить достаточное количество воздуха для достижения водонагревателя.
Очень горячий чердак приведет к тому, что молекулы кислорода разойдутся слишком далеко друг от друга. поддерживать горение.

AO Смит и водонагреватели на трех ножках имеют воздухозаборник, расположенный снизу. обогревателя (установите обогреватель на 3 кирпича, чтобы поднять пространство под обогревателем), У Брэдфорда Уайта (на фото) воздухозаборник сбоку.
Решение:
Не устанавливайте газовый водонагреватель в ограниченном пространстве, используйте жалюзи. двери, не складывайте вещи вокруг водонагревателя.Подышать свежим воздухом водонагреватель и посмотрите, решена ли проблема.

Подача воздуха
.. 'газ Горючему устройству требуется кислород, содержащийся в 12,5 кубических футов воздуха (на уровне моря) на каждые 1000 БТЕ тепла, что составляет генерируется. Если ваш водонагреватель потребляет 40 000 БТЕ в час. тогда необходимо не менее 500 (40 умножить на 12,5) кубических футов чистого воздуха. доступный.
Это кислород будет смешиваться с газом для получения чистого голубого пламени в горелке камеру и подавать разбавляющий воздух для побочных продуктов дымохода.'

' Недостаток кислорода: Если недостаточно кислорода (воздуха) доступны для сжигания и разбавления, результат будет:
• Отключение пилотного двигателя, горелка не горит или продолжает гореть
• Желтое пламя горелки, ленивое желтое пламя
• Закапывание водонагревателя ... указывает на возможную опасную работу
• Возможный окись углерода
• Запах горелого газа, запахи горения в помещении '
• Медленное восстановление горячей воды

"1. Включите все устройства и вентиляторы, которые выпускают воздух из коммунальной сети. комната и / или дом.Убедитесь, что все окна и двери также закрыты. как дымоходные заслонки.
2. Откройте кран горячей воды, чтобы загорелась основная горелка.
3. Снимите внешнюю дверцу водонагревателя, а не внутреннюю.
4. Глядя в смотровое окно, следите за характеристиками пламени. несколько минут
Если пламя начинает «желтеть», откройте дверь или окно на улицу, чтобы увидеть, исправляет ли дополнительный воздух это обратно на синий (с красным и желтые щелчки). Если да, то комнате требуется больше притока воздуха.Провести испытание на тягу при осадке воды. нагреватель с спичкой или источником дыма для проверки. ''
5. Проведите испытание вентиляционной тяги

Коррозия частей.
Химические вещества могут повредить детали горелки
Не подвергайте водонагреватель воздействию хранящихся химикатов, бассейн химикаты, оборудование для стирки
Удалите химикаты из той же комнаты, что и водонагреватель.
-Химические продукты разъедают детали водонагревателя и вентиляционную трубу. 'Распыление пропеллентов, очистка растворители, хладагенты, химикаты для бассейнов, кальций и натрий хлорид, бытовой отбеливатель, воск и технологические химикаты вызывают коррозию на очень низком уровне без запаха."
" Химическая паровая коррозия дымохода и вентиляционной системы может произойти, если воздух для горения содержит определенные химические пары. Пропелленты для баллончиков, чистящие растворители, хладагенты холодильников и кондиционеров, химикаты для бассейнов, хлорид кальция и натрия, воски, отбеливатель и технологические химикаты - это типичные соединения, которые потенциально коррозионный. "
Плохо вентиляция может повредить детали
При недостаточной вытяжке водяной пар охлаждается и конденсируется на внутренняя стенка вентиляционной трубы. Эта конденсационная вода кислая (pH 3-5). и коррозионный.Он вызывает коррозию стальных металлов и других материалов.
Неправильно вентиляция заставляет воду стекать вниз вентиляция в камеру сгорания газа водонагреватель. Детали внутри камеры сгорания ржавчины. Дыры развиваются в дно водонагревателя. Осмотрите камеру сгорания на предмет ржавчины и воды.
Избегать агрессивных сред

Показан воздухозаборник AO Smith в нижней части нагревателя
Назад до 10 пунктов по устранению неисправностей водонагревателя
2) Воздух поставка попадание в горелку
Воздухозаборник должен быть чистым.Если всасывание заблокировано, пламя горения гаснет. желтый и ленивый вместо четкого и синего. Водонагреватель может не остаться горит
Расположение воздухозаборника см. В руководстве.
Не устанавливайте водонагреватель в пыльной среде.
Избегайте пыльной среды, которая забивает воздухозаборник, вызывает несгоревшее топливо, и создают опасность пожара.
Некоторые конструкции FV могут отключиться, если забортный воздухозаборник.


Грязная, пыльная и химическая среда представляет опасность для всех газов бытовая техника. Забор воздуха в водонагревателе приведет к остановке горелки или вызвать блокировку FV в некоторых моделях.Показан
Whirlpool.

Изображение большего размера
Расположение трехногого водонагревателя AO Smith / American / Kenmore / Whirlpool с фильтрующим фильтром, который забивается пылью и перекрывает воздух.

Осмотрите и прочистите воздухозаборник на AO Smith, State, American, Reliance, Водоворот водонагреватели с использованием тряпки для перьев или сжатого воздуха.
Купить:
Зеркало для осмотра пламегасителя на Amazon
Брэдфорд Уайт, Рим, Ричмонд, Рууд, GE обогреватели требуют удаления части горения, чтобы очистить решетку-улавливатель, расположенную внутри блока.
Снимите детали сгорания для обслуживания.
Изображение белого воздухозаборника Брэдфорда

Купить:
Зеркало для осмотра пламегасителя на Amazon

Пламя должен гореть ярко-синим цветом
Ленивое желтое пламя указывает на одно или несколько из следующих:
- Плохая подача поступающего воздуха.
- Недостаточная вентиляция. Вентиляционное отверстие засорено или заблокировано.
Устранение неисправностей, вентиляция
-Грязные детали сгорания.
Очистить камеру сгорания
-Низкое давление газа. Высокое давление газа
Как проверить давление газа
-Слабая трубка коллектора между газовым клапаном и горелкой
-Неправильное отверстие
-Клапан управления плохим газом
Поиск и устранение неисправностей по типу управления газом

Очень горячий чердак приводит к тому, что молекулы кислорода расходятся слишком далеко друг от друга. Поддержка пилотного света.
Увеличение вентиляции до водонагревателя
Ресурс:
Вентиляция чердака / отключение пилотов pdf
Назад до 10 пунктов по устранению неисправностей водонагревателя
3) Термическое отключение ... TCO составляет сбрасываемый термовыключатель, расположенный на передней части дверцы камеры сгорания.
TCO интегрируется с термопарой или термобатареей в зависимости от тип водонагревателя и газового регулирующего клапана.
Когда температура внутри камеры сгорания превышает тепловую нагрузку, TCO получится отключен от термопары или термобатарея, в результате чего главный электромагнит внутри газового регулятора останавливается получение электрического тока, который обесточивает главный электромагнит и закрывает отходящий газ на пилот и горелку.TCO предотвращает перегрев дымовой трубы и воды в баке, и сработал ECO (отключение энергии) в газовом регулирующем клапане.

Точки отсечки температуры для диапазона TCO от 160 ° C до 200 ° C в зависимости от на модели.
Пилот должен быть повторно выпущен после того, как TCO остынет ниже 120 ° F

TCO выполняет 2 функции: 1) реагирование на воспламенение горючих паров и 2) Реагируйте на высокие температуры, вызванные недостаточной подачей воздуха.
Нажмите внутрь, чтобы выполнить сброс, или замените деталь при необходимости.
Tripped TCO вызывает полное отключение газорегулирующего клапана, и нет газ достигает камеры сгорания.Если горит контрольная лампочка, или трепет газа на горелке, TCO не сработал, то газ регулирующий клапан подозревается.
Причины срабатывания TCO - грязные детали сгорания, засоренное вентиляционное отверстие ... вещи вызывают перегрев камеры сгорания.
Решение: нажмите кнопку для сброса, замены совокупной стоимости владения, очистки деталей горелки, проверьте, вентилируется ли воздух.

Есть термовыключатель плохой? Например, TCO отключается, когда камера сгорания не жарко. Проверить термовыключатель TCO. Временно перемыть провод через два терминала и посмотреть если водонагреватель работает.
Купить:
Сброс температуры
См. Основные детали водонагревателя

Датчик FV установлен снаружи газовый водонагреватель - первый уровень защиты:

FV датчик воспламеняющийся датчик пара отличается от системы FVIR легковоспламеняющийся пар система зажигания.

Системы FVIR различаются производитель или торговая марка. Датчик
FV одинаков для всех производителей.


Датчик FV расположен на передней панели многих водонагревателей рядом с низ. Датчик сработает, если обнаружит пары бензина в воздух.Датчик FV не реагирует на воспламеняющиеся пары других типов.
FVIR система расположена внутри водонагревателя и реагирует на все источники воспламенения легковоспламеняющихся паров, а в некоторых моделях реагирует на события перегрева, вызванные ошибочной калибровкой термостата или неисправностью TCO и т. д.

Датчик FV важен, поскольку исследования показывают, что бензин является наиболее частая причина пожара или взрыв, вызванный водонагревателем. Примечание. Датчик FV не предотвращает воспламенения легковоспламеняющихся паров, система FVIR предназначена для уменьшения риск возгорания воспламеняющихся паров.

Датчик FV находится внутри пластикового футляра для его хранения сухой и чистый ... если датчик заблокирован или был покрыт пылью, листьями, водой и т.д., он не будет работать.
Датчик должен иметь непрерывность, поэтому небольшой электрический ток может проходить через датчик, который сигнализирует клапану управления газом об отсутствии паров бензина. обнаружен.
Датчик FV легко проверяется мультиметром и легко заменяется на вставляя новый в разъемы терминала.

Купить:
Комплект датчика горючих газов
Мультиметры в Amazon
Electric тестеры на Amazon
Ресурс:
Как работает датчик FV
Как проверить датчик FV

FVIR
Тепловое устройство Rheem:

Купить:
Rheem TRD / тепловое устройство

Ресурс:
Проверить активированный TRD pdf
Как отремонтировать Rheem TRD
Устранение неполадок Bradford White FVIR
Устранение неполадок AO Smith FVIR

Справка предотвратить событие FVIR, установив газовый водонагреватель не менее 18 дюймов от пола.
# 1) Убедитесь, что свежего воздуха достаточно, и что воздух чистый и список бесплатный и не содержит следов химикатов.
№ 2) Всегда отключайте подачу газа к водонагревателю при покраске масляной основой. краской или масляным лаком и т. д., а также при очистке растворителями на основе продуктов, а также при заливке бензина и т. д.
Например, при хранении бензина рядом с водонагревателем, водонагреватель должен находиться на высоте не менее 18 дюймов от пола, бензин должен быть плотно закрыт, и не заливайте газ для заправки бензобака в той же комнате, что и водонагреватель или другой газовый прибор.
Купить:
Вода подставка для обогревателя

4) Воспламеняющийся пар Блокировка зависит от марки, года выпуска и модели.
Ресурс:
Проверить активированный TRD pdf
Как отремонтировать Rheem TRD
Устранение неполадок Bradford White FVIR
Устранение неполадок AO Smith FVIR

При зажигании водонагревателя, если у вас НЕТ газа или контрольной лампы, но горелка гаснет, когда ручка повернута в положение ON ... тогда система FVIR подозревается.
Некоторые водонагреватели имеют систему FV, срабатывающую при различных различные проблемы, включая легковоспламеняющиеся пары или установку в пыльном грязная среда.
a) Вдавите TCO, расположенный перед камерой сгорания. камера См. № 3 выше для TCO.

Газ регулирующий клапан, возможно, потребуется заменить. Датчик FV может потребоваться заменены. Замена детали зависит от модели и марки.
c) Сохраните горящие детали. и камера сгорания чистая. Ленивое желтое пламя вместо чистого синего пламя, и нагар на поверхности горелки свидетельствует о неполном сгорании. Взрывной может накапливаться газ. Может отключать FVIR.
d) Для предотвращения блокировки и сгорания FVIR Проблемы: Выполните техническое обслуживание, указанное в руководстве по продукту, и сохраните воздух воздухозаборник чистый, позволяет много свежего воздуха, избегать пыльно-грязного окружающей среде и избегать легковоспламеняющихся паров.

Водонагреватель должен располагаться на высоте не менее 18 дюймов от пола.
Система FV не на 100% уверена в защите от воспламенения горючих паров.
Бензин пары тяжелее воздуха и обычно не поднимаются выше 18 дюймов в типовое вентилируемое помещение. Исключения и опасности существуют со всеми газами. приборы и меры предосторожности.
Купить:
Вода подставка для обогревателя
FV блокировка Rheem-Ruud-Richmond-GE
Забор воздуха сбоку.
В некоторых моделях используется триггер стеклянной пробирки TRD для случая перегрева. См. Изображение
Экран разрядника, расположенный под горелкой.
Найдите сетку сифона, сняв горелку.
Очистите сетку сифона сжатым воздухом после снятия горелки. Смотреть за битое стекло.
Компания может отправить замену стеклянной пробирки.
Сброс тепловой сброс TCO на передней панели устройства.
Rheem не публикует инструкции по обслуживанию
Купить:
Водонагреватели Rheem на Amazon
Комплект датчиков FV
Ресурсы / для всех брендов:
Как отремонтировать Rheem FVIR
FVIR, интеллектуальное устранение неполадок.pdf
Bradford White Руководство по обслуживанию .pdf
Bradford White 2 .pdf
Устранение общих неполадок FVIR .pdf
FV локаут AO Smith-American-State- Craftmaster-Reliance-Kenmore-Whirlpool
Воздухозаборник и воздухоотводчик идентичны и расположены под горелка на дне воды обогреватель. Лучшее место для уборки. См. Изображение Нет необходимости удалять части горения для очистки экрана. Чистый сито с пером тряпка / сжатый воздух.
Экран задерживающего устройства останавливает ускорение пламени в комнате.
Установить 3-х опорный водонагреватель на кирпичи для доступа к решетке гидрозатвора.
Сброс TCO тепловой сброс на передней панели устройства
Очистка экрана и сброс TCO обычно восстанавливает блокировку FV
AO Smith публикует руководства по обслуживанию.
Руководства по обслуживанию также размещены с газовыми регулирующими клапанами ниже на этой странице
Купить:
Водонагреватели AO Smith на Amazon
Газовые водонагреватели Reliance
Высокая эффективность на 50 галлонов
Брэдфорд Белый -Бох-Лочинвар
Забор воздуха сбоку.Экран пламегасителя ScreenLok расположен внутри. Image
Экран задерживающего устройства останавливает ускорение пламени в комнате.
Экран разрядника, расположенный под горелкой горения.
Найдите решетку разрядника, сняв горелку.
Если пыль и грязь скапливаются на фильтре по истечении таймера, очистить проволочной щеткой и сжатым воздухом после снятия горелки, и обычно это восстанавливает блокировку FV.
Термический сброс TCO на передней панели блока отключит подачу газа к пилоту и газу регулирующий вентиль. Сброс.
Bradford Post сервис-мануалов.
Инструкции по обслуживанию также размещены здесь, а также с газовыми регулирующими клапанами ниже на этой странице
Купить:
Водонагреватели Bradford White на Amazon
Детали водонагревателя Bradford White
FVIR Ресурсы
Как работает пламегаситель ScreenLok
Устранение неполадок Bradford white FV
Устранение неполадок Bradford white power vent FV

Купить:
гибкий газопровод
При установке или ремонте газопровода следите за чистотой концевых соединений труб. водопровод или водонагреватель.Не допускайте попадания случайных кусочков тефлоновой ленты внутрь труба ... намотайте ленту на одну вторую нить с конца, а не с конца. Установить отстойник и петля на гибком газе линия для защиты от влаги и мусора. Используйте черную трубу и желтую гибкая газовая магистраль.
Не используйте оцинкованные трубы или оцинкованные стружки. попасть в газ-контроль. Не используйте медные трубы, если они не одобрены на месте.
Назад к 10 пунктам поиска неисправностей водонагреватель
5) Топливо supply
Газ природный и пропан разные.Куплены водонагреватели по тип используемого газа. Пропан требует большей степени подачи воздуха, чем натуральный газ. Пропан имеет более высокую температуру воспламенения и горит сильнее. Газорегулирующие клапаны различаются резьбой для каждого. тип газа. Горелка и внутренние детали разные.
Природный газ легче воздуха и поднимается вверх. Пропан тяжелее воздуха и падает на низкую точку. Не устанавливайте пропановые приборы под землей. уровень, на котором может скопиться утечка газа в подвале.
Водонагреватели рассчитываются по БТЕ или количеству газа в них. сжечь.Газопроводы и газовые счетчики тарифицируются БТЕ на сумму газ они могут поставить. Более высокие высоты потребляют больше газа для достижения того же выхода БТЕ. Новый прибор, или слишком большое количество приборов может повлиять на количество газа. Если в целом расход БТЕ больше подачи, значит водонагреватель не будет работать. Газовый счетчик большего размера или газовая линия могут быть необходимо. Посмотрите на этикетки на каждом приборе. Позвоните поставщику газа.
Не используйте медные или оцинкованные трубы. Используйте только черную трубу или желтый гибкий газопровод.Проверьте местные нормы и правила для одобренной трубы, которая не реагирует на тип используемого газа. Грязь, мусор, влага, оцинкованные хлопья из неправильной трубы или грязные трубы попадут в газовый регулирующий клапан и вызвать его неисправность.
желтый - это международный цветовой код газопровода. Допустимо для повторного использования гибкая линия при установке нового прибора.


Использование одобренный желтый газопровод и гибкие газовые соединения:

Купить:
гибкий газовая

Купить:
Труба резьбонарезной станок

.

Как установить газовый водонагреватель

. Предохранительный клапан
Здесь начинается установка

Холодная сторона отключена
Пропустите воду и почувствуйте, какая труба горячая

1) Определить горячая и холодная стороны
Обратите внимание на маркировку на верхней части старого бака. Буквы H и C обычно штамп в верхней части бака.
Водонагреватель должен быть подключен горячее к горячему и холодное к холодному.
Запорный клапан должен располагаться на холодной стороне. Но никогда не ПРИНИМАЙТЕ ... всегда проверяйте горячую и холодную стороны.
Идентифицировать горячую трубу: на минуту выведите из крана нагретую и проверьте температуру трубок в верхней части нагревателя.

1) Перемена от воды Обратите внимание, что выключить клапан является расположен на трубе ХОЛОДНОЙ воды.
Горячая труба должна идти к стороне нагревателя с маркировкой HOT, а холодная - к COLD или обогреватель работать не будет.
Отсоединить водопроводные трубы от водонагревателя.
Если вы не уверены, какая труба горячая, включите горячую врезку на минуту и почувствуй, какая труба на водонагревателе горячая

Нет запорный клапан
Перекройте подачу воды в дом
Поверните запорную трубу на 1/4 оборота так, чтобы клапан располагался перпендикулярно к водопроводу

Расположите коробку водосчетчика, снимите крышку, вычерпайте грязь, чтобы найти запор
Запорный клапан расположен со стороны дома метр
Используйте водяной ключ или трубный ключ

Купить:
Вода ключи на Amazon


Водонагреватель сливной
2) Слейте воду из старого водонагревателя с помощью клапана на дне бака.Воздух должен войти емкость для слива воды. Откройте клапан TP или откройте кран ванны на горячей стороне.

Установить новый нагреватель, чтобы шланг мог подсоединяться к сливному клапану
Если сливной клапан протекает, используйте колпачок шланга, чтобы остановить капание.


Водонагреватель не сливает?

ВЫКЛЮЧИТЕ газовый клапан
Изображение большего размера

3) Запорный газ


Найдите газовую линию.
Газопровод представляет собой металлическую трубу черного или желтого цвета. гибкая трубка.
Пройдите по газовой магистрали на несколько футов от водонагревателя и найдите газ. выключить.

Когда газ включен, ручка находится в том же направлении, что и газовая линия.
Выключить газ, повернуть выключите ручку на 1/4 оборота.
Когда ручка отключения перпендикулярна газовая линия, то газ отключен.


Содержать конец трубы в чистоте
4) Отсоедините газовую линию от регулирующего клапана, используя серповидный ключ или трубка гаечный ключ.
Keep конец газовой линии чистый. Можно повторно использовать старую газовую линию.
Это необходимо содержать в чистоте. Осторожно удалите старый герметик чистой тряпкой ... Не допускайте попадания пыли, мусора, тефлоновой ленты, герметика для труб, воды или чего-либо в газопровод. Любой мусор или влага, попавшие в газовый регулирующий клапан, будут вызвать неисправность газового регулятора. Газовый регулятор имеет внутренние клапаны, небольшие тщательно продуманные порты, провода и электромагниты, которые выйдут из строя, если не чисто.

Если у вас гибкий газопровод, не перекручивайте и не перекручивайте вы можете использовать его снова.
Размер банкноты газовой линии: Если вы покупаете тот же нагреватель BTU, то газовая линия правильный размер.
Если вы покупаете обогреватель с большим количеством БТЕ, убедитесь, что газовая линия достаточно большая.

Совет: Домашний центр продает гибкий газопровод желтого цвета.
Назад гибкой линии В упаковке есть диаграмма BTU, которая поможет выбрать газовую линию правильного размера.
Новый шлейф газовая линия может стоить около 30 долларов, поэтому по возможности используйте старую.
Купить:
Knipex канальные замки
Irwin плоскогубцы

Черная труба и отстойник
Утвержденный желтый газопровод и черная труба являются приемлемыми материалами для газопровода.
оцинкованный трубы НЕ приемлемы: химические вещества, содержащиеся в газе, будут реагировать с оцинкованный, из-за чего хлопья отрываются от трубы и попадают в газовый клапан, что приводит к отказу газового клапана.

3-дюймовый отстойник необходим для улавливания влаги, мусора и т. Д., Чтобы газовая линия оставалась чистой.
Никаких действий не требуется при наличии отстойника.
Если трубы очень старые, рассмотрите возможность установки ловушки свежего осадка. желтая тефлоновая лента
Не добавляйте герметик или ленту на последние две резьбы любой газовой линии.



Поддерживать чистоту трубы
Union
Газовая и водопроводная линии могут быть подключены к UNION. Используйте черную трубу для газа.
Ослабьте большую гайку. Разберите штуцер двумя ключами.
Для переустановки штуцер: Очистить поверхность соединения тряпкой и нанести тонкий слой из одобренный герметик для труб на каждой поверхности пальцем, чтобы помочь подобрать последний кусочки мусора и чтобы помочь герметизировать трубу.
Не требуется тефлоновая лента на резьбе большой гайки.
Герметик для резьбы должен быть рассчитан на газ... читать этикетка продукта. Нанесите герметик на скошенную поверхность соединения.
Полностью нанесите герметик для резьбы на поверхности, которые будут соединяться вместе, когда союз снова присоединен.
Содержите детали в чистоте, чтобы мусор не попал в газовый регулирующий клапан
-или- замените штуцер гибкой газовой линией.

5) Отсоедините вентиляционную трубу от вытяжного колпака
Поддержите вентиляционную трубу проволокой, чтобы она не упасть.
Соединения дымоходных труб должны иметь 3 шт. саморезы для листового металла на каждом стыке.

Назначение вентиляционной трубы - отвод дымовых газов из дома.

6) Осмотрите вентиляционные трубы. Не используйте алюминиевую вентиляционную трубу.
Вентиляционная труба должна быть изготовлена ​​из утвержденного материала, как указано в руководстве по эксплуатации. Для например оцинкованная или нержавеющая сталь или ПВХ.
Алюминиевая вентиляционная труба не является кодом и небезопасна для вентиляционных отверстий газовых приборов. Используйте алюминий только на сушилке .. никогда для водонагревателя.
Установить 3 шурупа для листового металла на соединение, а затем заклейте винты металлической лентой, если требуется местным законодательством.
Лента вентиляционные соединения без использования винтов не являются нормой.
Если вентиляционные трубы заржавели или покрыты белым конденсатом, или есть отверстия, то вентиляционные трубы должны быть заменены.
Если на верхней части старого водонагревателя есть черная сажа, это может указывать на вентиляционную трубу. является не работает правильно. Опасность.
Для устранения проблем с вентиляцией может потребоваться водопроводчик.
Убедитесь, что вентиляционная крышка все еще находится на верхней части вентиляционной трубы, расположенной на крыше, и эта вентиляционная труба не имеет препятствия и достаточно высокие возвышения над крышей для установки спецификации, указанные в руководстве, и что он поднимается достаточно высоко от крыши до превышение ожидаемого снегопада или накопления золы от местного лесного пожара или вулкан.
Подробнее о вентиляционных отверстиях внизу этой страницы.
Ресурс:
Устранение неисправностей вентиляционного отверстия водонагревателя
7) Проверьте, есть ли у вентиляционного отверстия подходящую тягу, зажег спичку

Посмотрите, не задымлен сквозняки сразу вверх.
Дым не должен задерживаться. Он должен быстро подниматься вверх.
Если вентиляция не имеет тяги или если топочная вентиляция выходит из воды вентиляция обогревателя при каждом включении печи, затем вентиляционные трубы должны быть отремонтирован.
Turn на всех вытяжных вентиляторах и нагнетателях, выходящих наружу, включая газовые печи вентиляторы для всего дома, вентилятор для ванны, вытяжной вентилятор и т. д. и перепроверьте тяга вентиляционной трубы.
Плохая тяга водонагревателя может вызвать обратную тягу, где токсичные побочные продукты спускаются по вентиляционной трубе, попадая в дом ... это вызывает попадание ядовитого газа CO в дом (вместо отравления воздуха снаружи) ... симптомами проблемы с вентиляцией может быть сажа на старом обогревателе, сажа на горелке старого отопителя, частые отключения пилотов, ленивый желтый пламя, головные боли, уходящие при выходе из дома, и смерть жильцы. Немедленно обратитесь к водопроводчику, чтобы решить проблему с обратной тягой. При правильной вентиляции может потребоваться водонагреватель с прямой вентиляцией. невозможно.

Все газовые приборы должны выходить из дома, чтобы избежать CO отравление. Уберите пострадавших из дома, положите людей на бок, а не на спину, вызовите скорую помощь.
Считывание проверки тяги
Преобразование электрического водонагревателя на солнечный
5. Проведите испытание вентиляционной тяги


Холли снимает анодный стержень для периодической проверки Изображение большего размера
9) Определите местоположение анодного стержня на новом резервуаре
Убедитесь, что анод доступен для снятия и проверки.

Прочтите руководство, чтобы точно найти анодный стержень на верхней части резервуара.
Некоторые анодные стержни имеют шестигранную головку 1-1 / 16 дюйма.
Другие аноды подсоединяются к ниппелю горячей воды.
Анодные стержни предотвращают ржавление резервуара, являются ключевым фактором для долговечности водонагревателя более длинные
Модели с вытяжной вентиляцией обычно имеют анодный порт под блоком нагнетателя
Ресурс:
Как заменить анодный стержень


Шестигранные аноды стандартные 1-1 / 16 "

Изображение большего размера
Вода обогреватель стоит на амазонке

Избегайте установка водонагревателя там, где он подвергается воздействию хранящихся химикатов.Прочтите о агрессивных средах

10) Установите новый водонагреватель на место
Прочтите руководство для получения рекомендаций.
Водонагреватель должен располагаться на высоте не менее 18 дюймов от пола, так как легковоспламеняющиеся пары, такие как хранящийся в газонокосилке бензин и краска разбавители, собираются близко к полу.
Оставьте место, чтобы водяной шланг можно было подсоединить к сливному клапану.
Водонагреватель без воды весит 75–220 фунтов. Стальной водонагреватель на 40 галлонов заполненный с водой весит примерно 400-500 фунтов.

Если область склонна к высокому воды, установите нагреватель повыше.
Гарантия аннулируется при затоплении водонагревателя. Производители рекомендуют замена залитого ТЭНа. Не прикасайтесь к водонагревателю, был затоплен. Опасность поражения электрическим током. Выключите прерыватели.

Использование ремни для защиты от землетрясений в соответствии с требованиями норм.
Землетрясение ремни на Amazon

Набор воды нагреватель в поддоне.
Если воздухозаборник внизу, то стоять утеплитель на кирпич.
Капельный сковорода не может быть глубже 2 дюймов и должна быть на 1-2 дюйма шире на всех стороны чем водонагреватель, чтобы поддон не мешал поступлению воздуха водонагреватель.Установите дренажный патрубок 3/4 дюйма или больше, который идет к слив.
Многие люди не пользуются поддоном. Неисправность бака может сделать дом непригодным для жизни пока не будет сделан ремонт. Протекающий водонагреватель


Изображение большего размера
11) Присоедините вытяжной колпак к новому водонагревателю
2 или 3 винта для листового металла непосредственно в верхней части водонагревателя
Установите вытяжной колпак pdf от AO Smith

Присоедините вентиляционную трубу к вытяжному шкафу с помощью листового металла. винты. Смотреть
12) Присоедините вентиляционную трубу к вытяжному шкафу с помощью 3 винтов для листового металла. на стык, а затем заклейте винты металлической лентой, если этого требует местная код.
Одноместный стенная вентиляционная труба не может использоваться для водонагревателей, расположенных на чердаках и не могут проходить через чердаки, лазейки или любые замкнутые или труднодоступное место. Металлический вентиляционный соединитель с одной стенкой не может пройти через любую внутреннюю стену.

Заклеивание вентиляционных швов лентой без использования винтов не является нормой.


Вентиляционное отверстие должно входить в вытяжной колпак и быть прикреплено тянуть вытяжку винтами
См. другие изображения ниже на странице.

Вентиляционное отверстие колпак на новом водонагревателе и диаметр вентиляционной трубы должны соответствовать

В большинстве бытовых водонагревателей используется вентиляционная труба диаметром 3 дюйма.
Для некоторых водонагревателей с более высоким значением BTU требуется вентиляционная труба 4 дюйма.
В некоторых местных нормах и правилах требуется вентиляция 4 дюйма.
Не используйте 3-дюймовую вентиляционную трубу на 4-дюймовом вытяжном шкафу. Большее отверстие нормально, но меньше нет. Электрические водонагреватели не требуют вентиляции.
Купить:
Высокотемпературная серебряная лента для дымохода 3M на Amazon

12а) Припой для медной водопроводной трубы
Используйте олово-сурьмяный припой 95/5 или другой аналог при пайке медной водопроводной трубы.
Используйте припой без свинца
Не используйте оловянно-свинцовый припой 50/50 или припой на основе свинца для питьевой воды линий.
Не паять соединения, которые прикреплены к ниппелям водонагревателя. Припаяйте детали, а затем подключите к нагревателю.
Как припаять трубу
Горячий на Горячий и холодный на холодный
Ищите маркировку на верхней части нагревателя
Если водопроводные трубы перевернуты, водонагреватель не будет работа
Что такое холодная труба? Холодная труба имеет запорный клапан. гибкий медный для подключения EZ
Купить:
Гибкий подключение водонагревателя
c

Изображение большего размера
Повторное подключение газовой линии: меры предосторожности
'' Убедитесь, что трубопровод чист и не имеет окалины и заусенцев.
Нанесите небольшое количество смазки для трубной резьбы хорошего качества на газ. вход контроля.
Используйте только тефлоновую ленту, одобренную AGA, или тефлоновую смесь для труб на входе газа. подключение.
Тефлоновую ленту и компаунды следует экономно использовать на наружной резьбе. только, оставив первые два потока чистые. Нет тефлоновой ленты трубы состав на первых двух резьбах ..
Тефлон ленту или резьбовой состав никогда не следует использовать на внутренней резьбе, так как это может попасть в блок управления, что может вызвать срабатывание клапана. придерживаться или не закрыться.
НЕ ПЕРЕГРУЗИТЬ. ''

Используйте желтую тефлоновую ленту из ПТФЭ на стыках газовых труб
14) Газовые линии ... используйте желтую тефлоновую ленту
Подключите газовую линию точно так же, как она была подключена ранее.
Нанести желтый тефлоновой лентой и оставьте первые две резьбы чистыми без ленты.
Не допускайте попадания грязи, случайного тефлона или любого мусора в газопровод. Удостовериться газовая линия чистая.
Если вам удастся установить водопроводную линию успешно, вы можете подключить газовую линию. Газовая линия имеет меньшее давление, чем водяная.

При использовании герметика для стыков труб используйте разрешенный для газа состав. Не Избыточная смазка трубы, чтобы смесь могла попасть в газорегулирующий клапан.
Марка убедитесь, что внутренний диаметр трубы чистый, на нем нет обрезков грязь.

Не перетягивайте газопровод к газорегулирующему клапану или повреждение газа регулирующий клапан может произойти.

Не перетягивайте соединение на газе. регулирующий клапан
Просто затяните, но не нажимайте на ключ или газ регулирующий клапан может быть поврежден
На последнем шаге вы проведете проверку утечки газа, поэтому большой большой гаечный ключ при присоединении трубы к газовой арматуре.

Не перетягивать
Повторно использовать желтый гибкий газопровод
Если В руководстве по продукту требуется прочная труба, не используйте гибкие соединения.
Например, для гибридов, без резервуаров и т. Д. Может потребоваться сплошная труба, поэтому газ расход максимальный, и поток газа не ограничен изгибами трубы.
Согласно местному законодательству может потребоваться сплошная труба, в противном случае потребуется гибкая газовая линия. проще установить.
До не используйте медную трубу для подключения газа водонагревателя. Газ отреагирует с медью.Есть региональные исключения, которые разрешают использование медных труб, когда региональный газ не реагирует с медью. Проверить местные коды.

Используйте желтую тефлоновую ленту на соединениях газопровода.
Домашний центр продает желтый гибкий газопровод для легкой установки.
На задней стороне упаковки с гибкими линиями есть диаграмма BTU. Совместите диаметр гибкой лески с БТЕ нового нагревателя.

3 "капельница ножка (или отстойник) требуется для удержания влаги и загрязняет от газовый регулирующий клапан


Не перетягивайте трубу при газовый клапан
Используйте «черную трубу» / не используйте оцинкованные трубка для газа
Черная трубка для газа
НЕ использовать оцинкованная труба.Оцинкованный металл химически активен.
Хлопья цинка отрываются от оцинкованной трубы и попадают в газовый клапан, вызывая неисправность.
Наклейте желтую тефлоновую ленту на каждое соединение труб. Тефлон желтого цвета лента для газовых труб.
Не перетягивайте трубу до газ регулирующий клапан
Муфты и другие черные соединения труб могут быть очень плотными.
Установите на место штуцер: Очистите поверхность соединения ветошью и нанесите тонкий пленка одобренного герметика для труб с помощью пальца, чтобы помочь собрать последние остатки мусора и для герметизации трубы.
Не требуется тефлоновая лента на резьбе большой гайки.
Емкость газопровода .pdf

Установить переливную трубку
TP обеспечивает 2 в 1 защите от чрезмерного давления и чрезмерной температуры в аварийных ситуациях условия. Механический подпружиненный клапан TP надежен и полностью автоматическая защита резервуаров горячей воды и водонагревателей ».

15) Установить переливную трубку TP

, длина которой не менее 6 дюймов пола.
Используйте трубу от старого нагревателя.
Переливная трубка должна быть такого же диаметра, что и выпускное соединение клапана. Делать не уменьшать размер трубы в трубу меньшего размера. Переливная трубка может иметь максимум 4 колена и 30 футов длина.
Конец переливной трубки не имеет резьбы.
Трубка не может быть ниже верхнего края поддона. Трубка должна заканчиваться на 6 дюймов над открытым стоком. TP клапан может втягивать воду обратно в водонагреватель, если переливная трубка под водой.
Не закрывайте клапан TP и не перекрывайте переливную трубку
Переливная трубка не может иметь запорный клапан или какие-либо препятствия Клапан
Клапан TP - первая линия безопасности водонагревателя.
Клапан TP выпускает воду, когда давление или температура слишком высоки, и предотвращает возможный взрыв водонагревателя
Ресурсы:
Как проверить и заменить клапан TP
Код клапана TP
Танк установлено
✔ Комплект водонагревателя на высоте 18 дюймов над полом в поддоне
✔ Вентиляционное отверстие капот и вентиляционная труба соединены 3 винтами на каждом стыке. Алюминиевая лента над каждым суставом.
✔ Установлены водопроводные трубы
✔ Газовая линия подключена к регулирующему клапану водонагревателя.
✔ Переливная трубка, подключенная к клапану TP

Далее:
Включите газ
Проверьте герметичность
Заполните резервуар водой
Включите горелку


Розетка для защиты от перенапряжения типа 3 должна быть заземлена
Подавитель перенапряжения в розетке / защита электронного управления газом и газовые водонагреватели с нагнетателями
Рекомендации по электричеству см. в руководстве по эксплуатации
Два выхода / Оба выхода защищены от перенапряжения / могут также защитить другие розетки в контуре
Соответствуют стандарту для новых водонагревателей, которые подключаются к розетке
Необходим провод горячей, нейтрали и заземления / может заменить любую обычную розетку
Расположите розетку в пределах 10 футов от водонагревателя... не использовать расширение шнур
Do не использовать GFCI ... может вызвать неисправности, короткое замыкание с электрическими водонагревателями.
Купить:
Розетка для ограничителя перенапряжения на 15 А
Комплект для защиты от перенапряжения Leviton J-box
Дуплексный фильтр на 15 А
блок
Ресурсы
Типы и установка для дома перенапряжения защита
Руководство по подавлению перенапряжения на выходе
Руководство по выходу для защиты от перенапряжения
15а) Водонагреватели, подключаемые к электрической розетке.
Если водонагреватель оснащен вентилятором и т. Д., Он подключается к Электрическая розетка. Обратитесь к руководству по эксплуатации для получения рекомендаций по электрическому устройству для защиты от перенапряжения. Новые газовые клапаны и электроника могут быть повреждены простым отключением электроэнергии. Скачок может произойти, когда мощность выключается, затем возобновляется.
Как подключить кабель для всего дома
Розетка должна быть подключена правильно, с правильной полярностью и заземлением. См. Таблицу
Best в результате получается выделенная розетка, которая не подключается к другим цепям внутри дома и не имеет люминесцентных ламп в той же цепи.
Используйте дешевый анализатор цепей от оборудования до тестовой розетки. См. Изображение
Используйте мультиметр и проверьте целостность цепи между коллектором. трубка на газовом регуляторе и заземляющий контакт на вилке.
Газовые регуляторы повреждены скачком напряжения: используйте сетевой фильтр.
Устранение неисправностей водяного нагревателя с вентиляционным отверстием

Газовый клапан включен
16) Включите газ.
Поверните ручку отсечки газа до параллели с газовой линией. Это позволяет газу поток к регулирующему клапану водонагревателя.
Теперь, когда газ включен:
НЕ КУРИТЬ, нет пламени, не включать и выключать свет
Хорошо, чтобы свет был включен, только не включайте никакие другие электроприборы до завершения проверки на герметичность
Вы можете легко почувствовать запах газа.LP газ тяжелее воздуха, поэтому запах близок к пол. NG легче воздуха и поднимется.
Будьте готовы немедленно покинуть дом, если почувствуете запах газа.
Сжиженный нефтяной газ падает до уровня пола, поэтому запах приближается к полу. НГ встает, поэтому ты при стоянии может почувствовать запах утечки природного газа.
Не волнуйтесь чрезмерно

Изображение большего размера
Дайте газу время, чтобы появились пузырьки.
Давление газа низкое, требуется время для выявления утечки.
17) Проверка на утечку газа
Leak тест с «ВЫКЛ» и «ВКЛ» основной горелки.Покрытие труб и трубок стыки, прокладки и др. мыльным раствором. Пузыри указывают на утечки, которые необходимо исправить. НЕ ИСПЫТАЙТЕ ПЛАМЕМ.

а) Тестовые трубки: смешайте жидкое мыло с водой. и кистью оберните стыки газопровода, чтобы проверить, не там пузыри. Используйте много мыльной воды. Пузыри могут занять некоторое время появиться, так как газ находится под низким давлением.
Мыльные пузыри, выходящие из стыка, указывают на утечку: подтяните трубы, используйте тефлоновую ленту на желтой гибкой трубе и черной трубе.
Не перетягивайте трубы, иначе может произойти повреждение газового регулирующего клапана.

b) Проверьте установленные на заводе соединения, расположенные под газорегулирующим клапаном.
Соединения коллектора и пилотной трубы, расположенные под газорегулирующим клапаном. НЕ используйте тефлоновую ленту.
См. Изображение коллектора и пилотных трубок
Если какая-либо трубка под газорегулирующим клапаном протекает, просто затяните немного. Не перетягивайте.
Коллектор и пилотная трубка: ищите обратную резьбу на водонагревателе низкого давления. Обычная резьба на водонагревателе NG
Помните: как природный газ, так и пропан оказывают меньшее давление на линии, чем водопроводные трубы, поэтому газовые трубы легко запечатать обычным ключом.Если вы можете установить водопровод без протекает, то же самое можно сделать и с газовой линией. Не затягивайте слишком сильно соединения.
Запах газа будет присутствовать если газовая линия имеет утечку. Запах близкий к пол, поскольку некоторое количество газа может быть тяжелее воздуха и оседать вниз. Если есть газ, немедленно покиньте дом и позвоните в газовую компанию. Перемена отключение основного отключения на счетчике газа.


Ванна с полным потоком перед зажиганием водонагревателя
Танк должен быть заполнен водой, иначе может произойти взрыв пара !! 18) Полностью наполните бак водой, пока вода не начнет выходить из ванны. носик.
Откройте излив ванны на горячей стороне и дождитесь полной струи воды.
Затем откройте на мгновение клапан TP, чтобы стравить остатки воздуха из резервуара.
Выключите носик ванны и осветительный прибор.
В баллоне нет воздуха, когда горелка включена или возможно повреждение бака.

Как зажечь обычный газовый водонагреватель
Прочтите указания, напечатанные на боковой стороне резервуара
19) Зажгите новый водонагреватель, как показано в руководстве к водонагревателю
. руководство по продукту для советов и рекомендаций.
Как зажечь газовую колонку по типу газа регулирующий клапан
Держите горючие материалы вдали от газовых приборов.
Перед зажиганием пилота убедитесь, что водонагреватель наполнен водой.
Проверьте на утечку газа перед зажиганием обогревателя или включением контрольной лампы.
Убедитесь, что поблизости нет сырого газа. ввод прибора в эксплуатацию.

После зажигания подогревателя проверить для утечки газа снова использовать мыльные пузыри.

Примечание: новый газовый обогреватель может иметь небольшие размеры. утечка воды при первом розжиге из-за конденсации
Не обращайте внимания на наличие воды в зоне горения или на дне бака.
Эта вода представляет собой конденсат и исчезнет, ​​когда резервуар достигнет установленного значения. температура.
В любом холодном резервуаре при розжиге может образовываться такой же конденсат.
Водопроводные трубы не должны протекать.
Вода не должна стекать в вентиляционную трубу: это свидетельствует о плохой вентиляции. или другая проблема с вентиляцией.
Не волнуйтесь чрезмерно, но при необходимости задавайте вопросы на профессиональном Форум водонагревателя: The Tank

20 Еще раз проверить на утечку газа при включенной горелке

Установить температуру на 120 градусов
21) Отрегулируйте температуру до 120 градусов или выше, если в семье есть больше людей.
Бак нагревает 41 галлон в час, поэтому ожидайте, что бак будет полностью нагрет через час например.
Как отрегулировать температуру водонагревателя
Как увеличить количество горячей воды

Интеллектуальный газовый регулирующий клапан и газовый регулирующий клапан Honeywell являются все чаще встречается
22) Сохраните руководство по эксплуатации водонагревателя как золото.
Прочтите все в инструкции.
Запишите дату покупки и гарантийный срок
Соблюдайте график технического обслуживания и установки, рекомендации по эксплуатации
Руководство сэкономит деньги, а нагреватель прослужит дольше.
Читать 9 способов экономии с водонагревателем
Обслуживание водонагреватель и прослужит много лет после окончания гарантии. Читать руководство и ссылки ниже.
Как обслуживать водонагреватель
1) Прочитать об анодных стержнях
2) Прочитать об коррозии от блуждающего тока
3) Как промыть водонагреватель
4) Проверить на утечки
5) 9 способов экономии с водонагревателем
6) Водонагреватель меры безопасности
7) Прочтите руководство и следуйте графику технического обслуживания и меры предосторожности
.

Устранение неисправностей подачи воздуха для газового водонагревателя


Изображение белого воздухозаборника Bradford
Купить:
Bradford Водонагреватели белые
Назад к 14 пунктам поиска неисправностей водонагревателя
1) Подача воздуха
В водонагревателе должно быть достаточно воздуха для поддержания горения. Признаками ограничения потока воздуха
являются желтое пламя, отключение пилота, образование сажи или нестабильное пламя.

Хорошо изолированный дом или закрытые двери могут предотвратить достаточное количество воздуха для достижения водонагревателя.
Очень горячий чердак приведет к тому, что молекулы кислорода разойдутся слишком далеко друг от друга. поддерживать горение.

В водонагревателях AO Smith и на трех ножках воздухозаборник расположен снизу. обогревателя (установите обогреватель на 3 кирпича, чтобы поднять пространство под обогревателем), У Брэдфорда Уайта (на фото) воздухозаборник сбоку.
Решение:
Не устанавливайте газовый водонагреватель в ограниченном пространстве, используйте жалюзи. двери, не складывайте вещи вокруг водонагревателя. Подышать свежим воздухом водонагреватель и посмотрите, решена ли проблема.

Подача воздуха
.. 'для газового прибора требуется кислород, содержащийся в 12,5 куб. футов воздуха (на уровне моря) на каждые 1000 БТЕ тепла, что составляет генерируется. Если ваш водонагреватель потребляет 40 000 БТЕ в час. тогда необходимо не менее 500 (40 умножить на 12,5) кубических футов чистого воздуха. доступный.
Это кислород будет смешиваться с газом для получения чистого голубого пламени в горелке камеру и подавать разбавляющий воздух для продуктов сгорания. ''

'' Недостаток кислорода: если недостаточно кислорода (воздуха) доступны для сжигания и разбавления, результат будет:
• Пилотный отказ
• Желтое пламя горелки
• Закапывающий водонагреватель
• Возможен окись углерода
• Запах горелого газа в помещении '
• Медленное восстановление горячей воды

' 1.Включите все устройства и вентиляторы, которые выпускают воздух из коммунальной сети. комната и / или дом. Убедитесь, что все окна и двери также закрыты. как дымоходные заслонки.
2. Откройте кран горячей воды, чтобы загорелась основная горелка.
3. Снимите внешнюю дверцу водонагревателя, а не внутреннюю.
4. Следите за характеристиками пламени в течение нескольких минут.
Если пламя начинает «желтеть» открыть дверь или окно на улицу, чтобы увидеть, исправит ли этот цвет снова синий цвет с помощью дополнительного воздуха. Если да, то комнате требуется больше притока воздуха.Провести испытание на тягу при осадке воды. обогреватель со спичкой или источником дыма для проверки. ''

Как проверить тягу водонагревателя до вентиляционного отверстия
Дать основной горелке поработать 5 минут.
Затем поднесите спичку к вытяжке.
Дым от спички должен попадать в вентиляционное отверстие
Проверить, есть ли дым сквозняки сразу вверх.
Дым не должен задерживаться. Он должен быстро подниматься вверх.
Если вентиляция не имеет тяги или если топочная вентиляция выходит из воды вентиляция обогревателя при каждом включении печи, затем вентиляционные трубы должны быть отремонтирован.
Turn на всех вытяжных вентиляторах и нагнетателях, выходящих наружу, включая газовые печи вентиляторы для всего дома, вентилятор для ванны, вытяжной вентилятор и т. д. и перепроверьте тяга вентиляционной трубы.
Плохая тяга водонагревателя может вызвать обратную тягу, где токсичные побочные продукты перемещаются по вентиляционной трубе, попадая в дом ... это вызывает отравить угарный газ, чтобы попасть в дом (вместо того, чтобы отравлять воздух снаружи) ... Признаками проблемы с вентиляцией могут быть сажа на старом обогревателе, копоть на горелка старого обогревателя, частые отключения пилотов, ленивое желтое пламя, головные боли, уходящие при выходе из дома, и смерть жильцов.Немедленно обратитесь к водопроводчику, чтобы решить проблему с обратной тягой. Мощность водонагреватель с прямой вентиляцией может потребоваться, если надлежащая вентиляция не возможно.

Все газовые приборы должны выходить из дома, чтобы избежать CO отравление. Уберите пострадавших из дома, положите людей на бок, а не на спину, вызовите скорую помощь.
Ресурсы
Прочтите, проверяя осадку
Тест вентиляции водонагревателя / pdf
Проверка осадка
Подробнее на баке

"НЕОГРАНИЧЕННОЕ ПРОСТРАНСТВО это пространство, объем которого составляет не менее 50 кубических футов на 1000 британских тепловых единиц в час (4.8 кубометров на кВт) совокупной номинальной мощности всех приборов, установленных в это пространство. Комнаты напрямую связаны с пространством, в котором установлена ​​техника, через проемы, не закрытые дверьми, считаются частью неограниченного пространства.
Без ограничений пространства в зданиях, инфильтрации может быть достаточно для обеспечения горение, вентиляция и разбавление дымовых газов.
Однако в здания плотной конструкции (например, гидроизоляция, сильно утеплены, заделаны, пароизоляция и т. д.), дополнительный воздух может должны быть предоставлены.

КОНФИНИРОВАННЫЙ ПРОСТРАНСТВО - это пространство, объем которого менее 50 куб. футов на 1000 БТЕ в час (4,8 см на кВт) совокупной номинальной мощности всех приборов, установленных в этом пространстве.
В замкнутом пространстве пространство должно быть обеспечено двумя постоянными отверстиями, сообщающимися непосредственно с дополнительными помещениями достаточного объема, чтобы совмещенный объем всех пространств соответствует критериям неограниченного пространство. Суммарный ввод всего установленного в г. при определении
необходимо учитывать объединенное пространство.Каждое отверстие должно иметь минимальную свободную площадь в один квадратный дюйм на 1000 БТЕ в час (22 см2 / кВт) от общего номинального расхода всего газа утилизация оборудования в замкнутом пространстве, но не менее 100 квадратных дюймов (645 см2). Одно отверстие должно начинаться в пределах 12 дюймов (31 см) от верха и один, начинающийся в пределах 12 дюймов (31 см) от низ корпусов ».

Отрицательный внутреннее давление воздуха, отрицательное давление
обратная тяга: Является ваша печь вызывает неисправность водонагревателя? Печь, кухня-баня погнутые вентиляторы и т. д. могут повлиять на вытяжную тягу водонагревателя.Называется отрицательным давление.
Есть ли следы ржавчины на верхней части нагревателя, рядом с вытяжным шкафом? В топке особенно холодно или влажно? Это свидетельство обратной тяги.
Вот простой тест. Когда впервые загорается водонагреватель вверх, от вытяжного шкафа выйдет немного тепла. Он должен только пролиться на секунду или две при нормальных обстоятельствах. Итак, с топкой выключите, увеличьте температуру на водонагревателе, чтобы он загорелся вверх (сделайте отметку на шкале термостата, чтобы его можно было снова вставить в то же самое место).Быстро приложите руку к вытяжному шкафу, чтобы почувствуйте, как изливается тепло. Считайте секунды. Верните обогреватель в нормальная температура. Теперь немного подожди и разожги печь. Почувствуйте любая утечка на вытяжном шкафу водонагревателя при выключенном водонагревателе. Считать секунд. Теперь запустите водонагреватель (печь работает) и проверьте снова пролился.
Если и топка, и водонагреватель выходят в один дымоход, тяга может не работать должным образом. Водонагреватель должен иметь специальную вентиляцию. Для Например, длина вытяжной трубы составляет восемь дюймов, но два вентиляционных отверстия (из печь и водонагреватель) четыре дюйма.Это больше Вентиляционное отверстие может быть слишком большого размера, и его трудно правильно нагреть для хорошей вытяжки.
Если печь является вытяжной, то вытяжная вентиляция будет перекрывать естественный тяги, и вызвать обратную тягу через вентиляционное отверстие водонагревателя. Имея Комбинация вентиляционных отверстий печи и водонагревателя приведет к проблемы. Скорее всего, правильное решение - запустить два отдельных вентиляционных отверстия.

AO Показан воздухозаборник Smith в нижней части нагревателя
Назад до 14 вещей по устранению неисправностей водонагревателя
2) Воздух поставка попадание в горелку
Воздухозаборник должен быть чистым.Если всасывание заблокировано, пламя горения гаснет. желтый и ленивый вместо четкого и синего. Водонагреватель может не остаться горит
Расположение воздухозаборника см. В руководстве.
Не устанавливайте водонагреватель в пыльной среде.
Избегайте пыльной среды, которая забивает воздухозаборник, вызывает несгоревшее топливо, и создают опасность пожара.
Некоторые конструкции FV могут отключиться, если забортный воздухозаборник.

Избегать пыли и грязи. Грязная, пыльная среда представляет опасность для всех газов бытовая техника. Забор воздуха в водонагревателе приведет к остановке горелки или вызвать блокировку FV.Блокировка FV

Увеличенное изображение, показывающее принадлежность фильтра окружающее основание водонагревателя
Расположение трехногого водонагревателя AO Smith / American / Kenmore / Whirlpool с фильтрующим фильтром, который забивается пылью.
Если экран засорен или заблокирован, устройство может заблокироваться. Первый признаком неисправности может водонагреватель, который не горит, сбросить ТШО Термовыключатель расположен на передней панели устройства и контролирует цвет пламени. Ленивый желтое пламя указывает на плохую подачу поступающего воздуха или плохую вентиляцию.
Обеспечьте поступление свежего воздуха в устройство и прочистите вентиляционную решетку, расположенную внизу продукции AO Smith.
Если водонагреватель не загорается, выполните указанные выше действия и продолжайте. устраните неполадки, используя 14 шагов, перечисленных ниже.

Осмотрите и очистите пламегаситель воздухозаборника) на AO Smith, State, Американец, Reliance, Водоворот водонагреватели с использованием тряпки для перьев или сжатого воздуха.
Установите водонагреватель на 3 ножки на кирпичи так, чтобы воздухозаборник был легко доступен.
цель экрана / пламегасителя - предотвратить возгорание воспламеняющиеся пары от ускорения обратно в комнату, вызывая перекрытие, травма, смерть, взрыв, пожар.Это основная функция любой горючей паровой системы. У каждого производителя есть разработчик другая система, причем Рем / Ричмонд / GE ремонтировать труднее всего. А.О. Смит самый простой.
Купить:
Зеркало для контроля пламегасителя на Amazon.

Ресурсы:
Проверить вентиляционное отверстие
Сбросить тепловое отключение TCO


Изображение большего размера Воздухозаборник Bradford White
Bradford White, Rheem, Ричмонд, Рууд, GE обогреватели требуют удаления части горения, чтобы очистить решетку-улавливатель, расположенную внутри блока.
Ресурсы:
Как очистить камеру сгорания
Как устранить блокировку FV
Пламя должен гореть ярко-синим цветом
Ленивое желтое пламя указывает на одно или несколько из следующих:
- Плохая подача поступающего воздуха.
- Недостаточная вентиляция. Вентиляционное отверстие засорено или заблокировано.
Устранение неисправностей, вентиляция
-Грязные детали сгорания.
Очистить камеру сгорания
-Низкое давление газа. Высокое давление газа
Как проверить давление газа
-Слабая трубка коллектора между газовым клапаном и горелкой
-Неправильное отверстие
-Клапан управления плохим газом
Поиск и устранение неисправностей по типу регулятора газа

Очень горячий чердак приводит к тому, что молекулы кислорода расходятся слишком далеко друг от друга. Поддержка пилотного света.
Увеличение вентиляции до водонагревателя
Ресурс:
Вентиляция чердака / отключение пилота pdf
.

Rinnai Gasless Water Heaters Обзоры, стоимость установки и руководство по покупке 2020

Rinnai Газовые водонагреватели являются самыми продаваемыми водонагревателями и высоко оценены домовладельцами. Это водонагреватели для всего дома. Многие предлагают технологию рециркуляции. Горячая вода циркулирует по трубам в определенное время, поэтому в наиболее часто используемых светильниках сразу же поступает теплая вода.

Мы собрали лучшие водонагреватели Rinnai в нескольких популярных категориях, от самых выгодных до самых эффективных.Наши обзоры и полные обзоры безрезервуарных водонагревателей Rinnai содержат важные исследования, которые вы можете использовать, чтобы принять решение о покупке.

Вот краткие обзоры. Обратите внимание, что некоторые из моделей предлагаются в различных размерах, на природном газе или пропане и предназначены для внутренней или наружной установки.

Щелкните ссылку модели, о которой хотите узнать больше, и, если доступны другие размеры / топливо / варианты установки, они отобразятся на странице продукта.

Обзоры лучших водонагревателей Rinnai без резервуаров

Вот лучшие водонагреватели Rinnai без резервуаров.См. Полные обзоры ниже для получения дополнительной информации.

Full Rinnai Tankless Water Heater Reviews

Вот полные обзоры лучших водонагревателей Rinnai в самых популярных торговых категориях.

Максимальный галлон в минуту указан. В прохладном климате, где поступающая вода более прохладная, максимальное количество галлонов в минуту потока будет меньше. Если у вас холодные грунтовые воды, подумайте о переходе на более крупную установку.

Что следует учитывать при покупке водонагревателя без резервуара

Какой Rinnai подходит для вашего дома?

При покупке водонагревателей Rinnai необходимо принять четыре ключевых решения:

1.Размер: это касается количества приборов, которые могут одновременно использовать горячую воду. Чем больше приборов используется, тем выше должен быть показатель галлонов в минуту, или галлонов в минуту.

2. Конденсирующий или неконденсируемый. Компрессорно-конденсаторные агрегаты стоят дороже, но они более энергоэффективны. Бесконденсатные водонагреватели без конденсата имеют более низкую начальную стоимость, но они используют больше газа.

3. Внутренняя или наружная установка: Внутренняя установка требует вентиляции, но может быть лучше в холодном климате.Наружная установка по-прежнему обслуживает интерьер дома, но ее стоимость ниже.

4. Природный газ (NG) по сравнению с пропаном (LP): Большинство водонагревателей Rinnai выпускаются как в моделях NG, так и LP.

Если вы хотите исследовать эти темы более глубоко, см. Наш:

Обзоры и руководство по бесконтактным водонагревателям

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
