Блок управления печкой ВАЗ 2110. Проверка и ремонт ⋆ I Love My Lada

Поскольку блок управления печкой ВАЗ 2110 за все годы своего выпуска изрядно выпил крови у владельцев десяток, характер этого электронного негодяя изучен уже очень хорошо. Мы постарались собрать все характерные поломки, сбои в работе блока и с помощью владельцев 2110 нашли выходы из каждой ситуации.

Содержание

• 1 Какой блок управления печкой ставили на ВАЗ 2110
• 2 Принцип работы системы управления климатом ВАЗ 2110
• 3 Проблемы с блоком управления климатом ВАЗ 2110
  • 3.1 Температура не регулируется, или регулируется наоборот
  • 3.2 Не работают скорости обдува печки ВАЗ 2110
  • 3.3 Как отрегулировать блок управления печкой ВАЗ 2110

Какой блок управления печкой ставили на ВАЗ 2110

Для начала разберемся в этом важном моменте, чтобы зря не терять время на поиски несуществующих неисправностей. А нередко случается и такое. Дело в том, что АвтоВАЗ в стремлении довести до совершенства САУО, как они это называют (система автоматического управления отопителем), порой принимала совершенно неожиданные решения.

Например, если по незнанию установить на старую десятку новый блок управления печкой, работать, скорее всего, как полагается он не будет. Все дело в изменениях распиновки контактов, других комплектующих и других алгоритмов работы блока.

Встречаются ситуации, когда абсолютно рабочий БУ (блок управления) отказывается переключать двигатель печки на второе или третье положение, а может работать вообще только четвертая скорость.

Поэтому важно знать, какой именно блок управления отопителем установлен на конкретном автомобиле:

1. Блок старого образца, каталожный номер 2110-8128020. Выпускался (устанавливался) примерно до 2000 года.


2. Модифицированный блок управления, каталожный номер 2111-8128020. Его устанавливали до сентября 2003 года.


3. Блок управления нового образца 2111-8128020-01. Ставили с 2003 до конца выпуска в зависимости от завода.

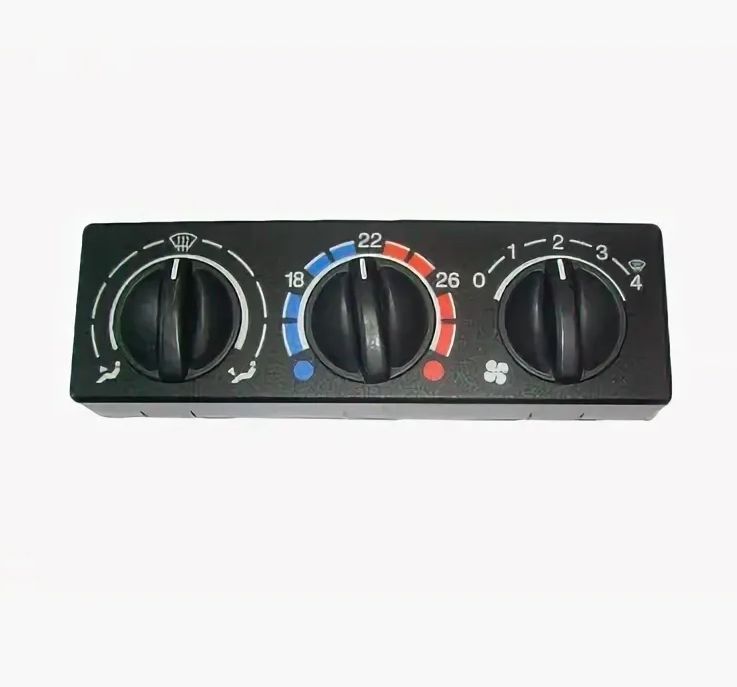

Старые и новые блоки управления отличаются шкалами регулятора интенсивности работы вентилятора печки, поэтому перепутать их сложно. Также сложно их спутать с более свежими блочками, которые устанавливались уже на «европанель».

Теперь перейдем к самым распространенным проблемам, связанных с блоком управления отопителем, но для начала вспомним, как работает система управления климатом на ВАЗ 2110.

Принцип работы системы управления климатом ВАЗ 2110

Как и в любой другой электронной системе в автомобиле, температура в салоне ВАЗ 2110 регулируется автоматически. Система состоит из датчиков температуры в салоне, блока управления и исполнительного устройства.

В нашем случае таким устройством служит мотор-редуктор привода заслонки печки. С его неисправностями мы разбирались отдельно довольно подробно.

Выставляя желаемую температуру на блоке управления, мы заставляем датчик оценивать реальные показатели и передавать их на электронный блок управления. Он делает вывод о том, насколько наши желания совпадают с действительностью, и корректирует температуру нехитрым способом — открывая и закрывая заслонку.

Следовательно, работа системы сводится к установке угла открытия заслонки, которая пропускает определенное количество горячего воздуха в салон до тех пор, пока температура не достигнет желаемого значения.

Вторая ручка на панели управления печкой просто отвечает за интенсивность работы вентилятора (нагнетателя) отопителя. Она могла иметь несколько разных режимов в зависимости от поколения блока управления.

Проблемы с блоком управления климатом ВАЗ 2110

Вопросы к блоку управления могут возникать тогда, когда мы точно уверены в том, что остальные элементы системы отопления салона 2110 работают безукоризненно:

• редуктор заслонки печки подвижный, на двигатель поступает питание и он реагирует на сигналы блока управления;
• предохранители F18, F9 и F25 в рабочем состоянии;
• воздуховоды герметичны и не пропускают теплый воздух на стыках;
• радиатор печки нормально прогревается и не подтекает;
• датчики температуры в салоне в рабочем состоянии;
• контакты на всех колодках системы очищены от грязи и окисления.

Если все эти факторы можно отбросить, то остаются проблемы, связанные исключительно с блоком управления отопителем.

Температура не регулируется, или регулируется наоборот

Многие сталкивались с тем, что блок управления климатом на ВАЗ 2110 внезапно или после замены переставал регулировать температуру или регулировал ее некорректно.

Мы уже разобрались, что регулировка температуры воздуха выполняется только заслонкой отопителя, которая приводится в движение мотор-редуктором и скоростью вращения нагнетателя. Чтобы определиться с причиной поломки, достаточно проверить модель блока управления и насколько она соответствует электрооборудованию конкретной комплектации или году выпуска.

Например, блоки первого и второго поколений нельзя безболезненно заменять блоками третьего поколения. Главное их различие — противоположная полярность на контактных колодках управления заслонкой печки.

В этом случае все просто. Нужно вынуть блок и поменять местами второй и восьмой контакты на 13-контактной колодке.

Важно убедиться в том, что потолочный датчик температуры салона подключен к системе. Если он не подключен или подключен неправильно, регулировка температуры салона 2110 будет работать только в крайних положениях, промежуточных режимов не будет.

Следовательно, даже в старых блоках без режима «А» (автоматический) потолочный датчик должен быть подключен к системе. Это основная причина отказа в работе промежуточных положений регулятора температуры.

Важно помнить, что в автоматическом режиме старые блоки вращают электродвигатель печки только в минимальном режиме. Если двигатель работает на высоких оборотах, есть рассогласование между датчиком температуры и блоком управления печкой (резистором установки температуры).

Не работают скорости обдува печки ВАЗ 2110

Независимо от количества скоростей обдува нагнетателем печки ВАЗ 2110 (три или четыре), только последняя работает напрямую от источника питания.

Остальные скорости работают через дополнительные резисторы разного номинала, чем и достигается разная скорость вращения вала двигателя вентилятора печки.

Для начала стоит проверить контактную колодку, которая соединяет блок сопротивлений (находится выше передней панели под лобовым стеклом, под «жабо», фото ниже). Если блок управления печкой имеет 4 скорости вращения вентилятора, то контактов должно быть 6.

5-контактная фишка (шесть ячеек без одного контакта) используется в трехпозиционном блоке старого образца.

Если не работает только первая скорость обдува, необходимо заменить резистор электродвигателя в сборе, при этом обязательно учитывать поколение блока управления печкой:

1. Для блоков первого поколения (до 2000 года с двумя скоростями 0-А-1-2) необходимо искать резисторы по каталожному номеру РДО 2108-8101081.


2. Для блоков управления второго поколения с тремя скоростями (до 2003 года 0-А-1-2-3) подходит резистор
   РДО 2110-8118022-01. У этих резисторов есть родовая болезнь — пропадают все скорости, кроме третьей. Неисправность можно устранить, если перепаять термопредохранитель. Также проблема может быть в самом электродвигателе, если он берет слишком большой ток (загрязнение, неисправности якоря, отсутствие смазки).


3. Самые новые блоки (без авторежима А с 4 скоростями) имеют дополнительный резистор с каталожным номером РДО 2123-2118022.



Кроме дополнительного резистора причиной отсутствия нескольких скоростей вращения моторчика вентилятора печки, причиной может быть повреждение одной или нескольких дорожек на плате блока.

Блок снимается и разбирается следующим образом:

После вскрытия блока управления необходимо внимательно осмотреть все дорожки на плате и найти возможные повреждения (левое фото), а также внимательно осмотреть тыльную сторону платы на предмет целостности дорожек. При необходимости дорожки пропаиваются.

Перед тем как разбирать блок управления климатом ВАЗ 2110, возможно, стоит рассмотреть приобретение нового. Его цена порядка $25-30 в зависимости от поколения.

Как отрегулировать блок управления печкой ВАЗ 2110

После удачного ремонта или же для профилактики блок управления печкой можно отрегулировать и настроить точнее штатной калибровки. Для этого будет нужен точный атмосферный термометр, который нужно расположить в районе потолочного датчика температуры.

На левой панели блока управления предусмотрен регулятор температуры. Его необходимо вращать по часовой стрелке (для новых блоков, для старых — наоборот), чтобы изменить температуру в сторону увеличения. То есть, заслонка печки будет открываться мотор-редуктором раньше, а вентилятор будет нагнетать воздух интенсивнее.

Датчик температуры реагирует не сразу, поэтому оценивать температуру необходимо после 10-15 минут работы отопителя с запущенным двигателем, закрытыми окнами и дверьми. Как правило, температура на шкале переключателя должна быть на 2-4 градуса ниже, чем на шкале атмосферного термометра.



Ремонт блока управления отопителем ВАЗ-2110

Качественная работа печки автомобиля в зимнее время — это одно из главных условий для комфортного вождения. В отечественных транспортных средствах, даже в новых моделях, отопитель является одним из проблемных элементов, который очень часто выходит из строя. И если летом на это можно закрыть глаза, то в холода сразу же приходится принимать меры для устранения проблемы.

Для ликвидации неисправности для начала важно диагностировать, какой элемент отопительной системы автомобиля вышел из строя, и отремонтировать неработающий узел. Проще всего обратиться к специалистам за помощью, однако их услуги не очень дёшево оцениваются. Очень часто владельцы транспортных средств занимаются устранением неисправностей и ремонтом отопителя самостоятельно, так как отечественные автомобили отличаются высокой ремонтопригодностью.

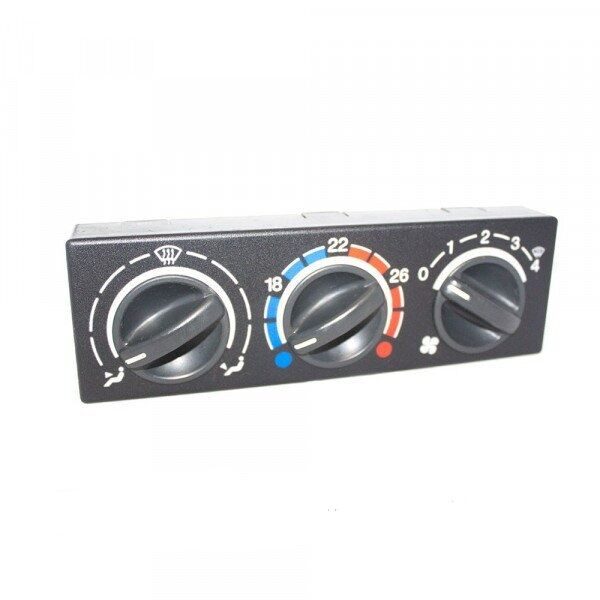

Регулятор отопителя на приборной панели ВАЗ 2110

В этой статье пойдёт речь о том, как диагностировать неисправность блока управления отопителем ВАЗ-2110 и отремонтировать его своими руками.

Содержание

1. Особенности конструкции блока управления печкой ВАЗ-2110
2. Диагностика исправности и демонтаж блока управления печкой
3. Ремонт блока управления отопителя ВАЗ-2110 своими руками
4. Регулировка контроллера печки
5. Подведём итоги

Особенности конструкции блока управления печкой ВАЗ-2110

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание.

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

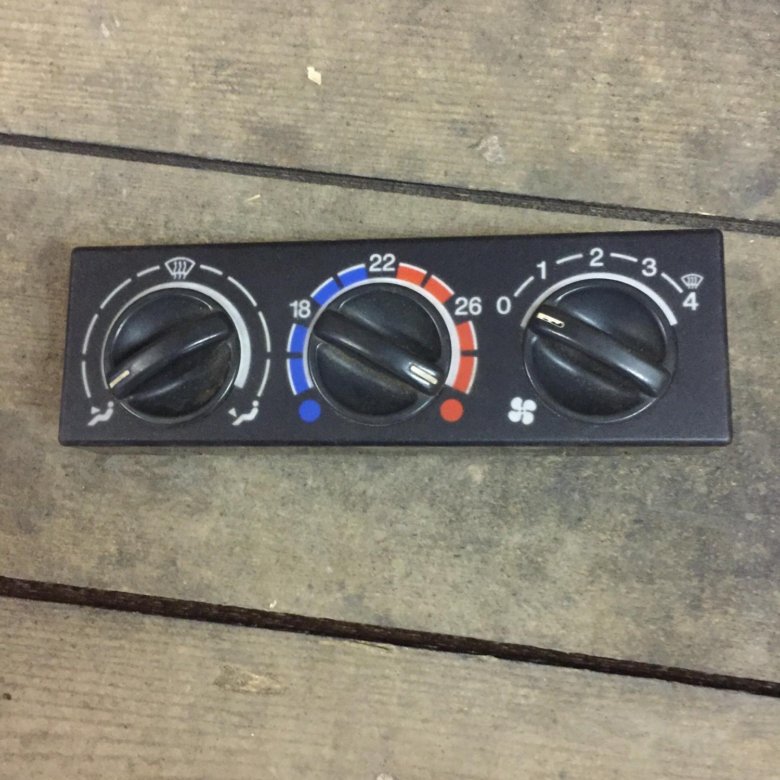

Блок управления усовершенствованной моделью отопителя ВАЗ 2110

Левая рукоятка отвечает за включение температурного режима в салоне транспортного средства. В зависимости от положения рукоятки подаётся информация о заданной температуре воздуха на микроредуктор привода заслонки и с помощью контроллера устанавливается необходимое положение задвижки. С помощью регулятора можно выставить температурный режим от шестнадцати до тридцати градусов за Цельсием.

До 2003 года в автомобилях были установлены печки старого образца с четырёх- и пятипозиционными контроллерами, которые на сегодня сняты с производства, и их очень тяжело найти. А также простой блок управления отопителем ВАЗ-2110 не подходит на модели машин, которые выпускались после 2003 года и оборудованы с завода модифицированными печками.

Соответственно, прежде, чем покупать детали для ремонта системы отопления транспортного средства, надо посмотреть в технической документации, какая именно модель отопителя стоит на вашей десятке. Отличаются печки не только блоком САУО, а и радиатором отопителя, микроредуктором, резисторами.

Диагностика исправности и демонтаж блока управления печкой

Модуль САУО находится на центральной консоли машины и отвечает за правильный обогрев салона. Ремонт блока управления печкой ВАЗ-2110 требует определённых знаний в электронике, потому прежде, чем приступить к ремонту детали, надо определить, действительно ли проблема в самом электронном модуле.

Для этого надо изначально демонтировать агрегат и установить на его место заведомо исправную деталь. Возьмите блок САУО у друзей или в сервисном центре для диагностики отопительной системы вашего авто.

Прежде чем выполнять какие-либо работы в автомобиле, которые касаются электроники и проводки, отключите питание аккумулятора во избежание замыкания или перегорания электронных элементов.

Дальше можно приступать непосредственно к снятию агрегата, через который производится координирование функциональности печки. Для этого изначально демонтируются кнопки, которые находятся по бокам печки. Регуляторы отопителя обязательно надо переключить в нулевые позиции. Только после этого можно вытянуть модуль. Делать это надо очень аккуратно, так как к задней стороне агрегата подключены штекеры питания. Как только вы их увидите, их надо осторожно отсоединить, чтобы не повредить контакты. На этом демонтаж можно считать завершённым.

На штатное посадочное место устанавливается рабочий блок, и проверяется работа отопительной системы автомобиля. Если с новым агрегатом печка функционирует правильно, значит, неисправность в самом блоке САУО. В ином случае надо диагностировать другие элементы отопительной системы.

Ремонт блока управления отопителя ВАЗ-2110 своими руками

Если выяснилось во время диагностики, что проблема именно в модуле управления печкой, значит, его необходимо попытаться отремонтировать или установить новую деталь. Так как цена на новые электронные агрегаты довольно высокая, правильным решением будет произвести ремонт управляющей детали, тем более что для этого необходимы лишь базовые знания электроники, умение пользоваться тестером и паяльником при необходимости.

Прежде чем приступить к работе, надо разобрать блок управления отопителем. Для этого с демонтированного предварительно электронного модуля снимается с защёлок передняя крышка с регуляторами. Дальше отсоединяется специальная стеклянная накладка. С помощью отвёртки откручиваются два винта на передней панели агрегата и один на задней стенке. После этого верхнюю крышку модуля можно снять, делать это надо очень аккуратно, чтобы не повредить контакты внутри детали.

Внутри модуля имеются электронные дорожки, контакты и резисторы, которые отвечают за качественное функционирование контроллеров отопительной системы автомобиля. Надо провести осмотр всех контактов, электронных дорожек на плате, резисторов и перемычек. От высоких рабочих температур может сильно нагреваться плата, что повлечёт за собой отсоединение контактов. Особое внимание надо обратить на места подачи питания, произвести зачистку контактов. Если есть видимые повреждения электронной цепи, необходимо осуществить пайку повреждённых элементов. Параллельно с помощью тестера и омметра проверяется функциональность электронных элементов и резисторов, которые находятся на плате. При необходимости производится замена неработающих деталей на плате модуля САУО.

Надломленная перемычка на плате блока управления отоплением ВАЗ 2110

После устранения неполадок блок управления отопителя собирается в обратном порядке и устанавливается на своё штатное место. Дальше надо подключить питание аккумулятора и проверить работу отопительной системы транспортного средства, при необходимости производится регулировка контроллера отопителя.

Регулировка контроллера печки

Завод-производитель предусматривает обогрев салона до указанной температуры за пятнадцать минут с отклонением до двух градусов. Ручкой контроллера надо выставить комфортный температурный режим в салоне машины.

Чтобы проверить правильное функционирование печки, используйте обычный ртутный комнатный градусник. Если по истечении пятнадцати минут салон не прогрелся до необходимой температуры, контроллер необходимо отрегулировать.

Для этого вытяните обратно модуль управления печкой и вращайте регулятор температурного режима сначала до максимального значения, потом в обратную сторону. После проведения таких действий установите агрегат на место и ещё раз проверьте работу печки.

Параллельно надо произвести проверку работы заслонок отопителя. Если при переключении температурных режимов присутствуют посторонние звуки, тогда надо проверить состояние заслонок. Если холодный воздух поступает хорошо, а горячий почти не поступает — тогда неисправна нижняя заслонка. При отсутствии нормального потока холодного воздуха при хорошем поступлении горячего — проблема с верхней заслонкой. Причина может быть в деформации заслонок под действием воздуха разных температур. В этом случае лучше заменить штатные пластиковые заслонки алюминиевыми аналогами, которые более стойкие к температурным перепадам.

После регулировки контроллера все элементы отопителя устанавливаются на штатные места. Сборка производится в обратном порядке.

Подведём итоги

Неисправности блока управления печкой ВАЗ-2110 могут повлечь за собой как некорректное функционирование отопительной системы автомобиля, так и полный отказ работы печки. В холодную пору года это отразится не только на комфортном пребывании в салоне автомобиля, а и на безопасном вождении для водителя транспортного средства.

Ремонт блока управления печкой можно произвести собственными силами, имея базовые знания по электронике, желание работать и повышать свой комфорт.

Качественный ремонт и своевременные регулярные проверки блока перед наступлением холодов помогут вам сэкономить деньги на услугах по ремонту печки в сервисных центрах и покупке дорогостоящих элементов отопительной системы.

Блок управления печкой ваз 2110. Основные неисправности печки ваз 2110 и их устранение

Системы отопления в автомобилях зимой часто выходят из строя. В этот период печь эксплуатируется гораздо чаще, а значит, проявляются все слабые стороны этого устройства. Часто ломается блок управления печкой ВАЗ-2110, как и другие элементы системы. Сегодня уделим этому узлу особое внимание.

Строительство системы отопления ВАЗ-2110

Включает в себя три основных узла. Это блок управления ВАЗ-2110, система воздуховодов, блок отопления. Духовка управляется электронным блоком. Он состоит из ручек, с помощью которых водитель оказывает необходимую температуру и интенсивность вентилятора. Также в состав блока входит датчик температуры. Что касается последнего, то он необходим для автоматического запуска печки при снижении температуры в салоне автомобиля более чем на два градуса ниже заданной. Датчик оснащен небольшим вентилятором. Если перевести ручку на регуляторе в положение А, то в нагревательном блоке запускается небольшой электродвигатель, который управляет заслонкой. Сам датчик температуры в ВАЗ-2110 можно найти на потолке, возле лампы освещения.

Еще одним важным узлом системы отопления являются воздуховоды. Они проходят прямо от плиты, и у каждого канала есть своя отдельная функция. Так, центральные каналы предназначены для вентиляции салона.

Воздухораспределитель отвечает за подачу холодного воздуха для вентиляции или теплого воздуха для отопления. Два других воздуховода предназначены для обогрева салона на заднем ряду. Остальные также предназначены для вентиляции. Два боковых канала обогревают зеркала и частично салон. Для обогрева ног водителя используются отдельные форсунки.

Блок, отвечающий за температуру

Центральным узлом в системе печки является блок отопления. Его основная функция – непосредственно обогрев салона. Этот блок устроен следующим образом. Электродвигатель с лопастями вентилятора толкает горячий воздух, три заслонки выполняют функцию рециркуляции и перекрытия/открытия каналов. Также имеется радиатор отопителя. На современных системах нового поколения теплообменники краном не оснащаются. Поэтому радиатор греется всегда, вне зависимости от времени года. Производитель утверждает, что так получилось решить проблему с постоянной подачей крана. Кроме того, существенно ускоряется прогрев салона. Летом приточная вентиляция выходит за пределы радиатора.

Типичные неисправности

Летом очень сложно обнаружить проблемы в работе печки. Практически не используется по назначению. С наступлением зимы вопрос эффективности системы отопления становится более актуальным. Рассмотрим типичные неисправности, с которыми чаще всего сталкиваются владельцы ВАЗ-2110. При серьезных проблемах эффективным решением может стать только замена печки ВАЗ-2110.

Отсутствие охлаждающей жидкости

Если механизм работает неэффективно, в первую очередь проверьте количество охлаждающей жидкости. Посмотрите на расширительный бачок: на нем есть рекомендательные отметки, а на системном блоке – индикатор. Если жидкости мало, добавьте ее. Иногда даже после доливки уровень охлаждающей жидкости падает. Это может свидетельствовать о наличии утечек.

Модернизация заслонки на ВАЗ-2110

Неполадки с работой заслонки часто приводят к тому, что очень плохо и медленно прогревается салон. Виной всему блок управления печкой ВАЗ-2110. Контроллер работает неправильно. Устройство не дает команду закрылку выдвинуться. В этом случае рекомендуется проверить датчик температуры. Ручка контроллера устанавливается в крайнее положение и затем несколько раз выкручивается из левого положения в правое. Температуру воздушных потоков необходимо проверять вручную. Таким образом проверяется рабочее состояние датчика в одном из крайних положений рукоятки. Если поток воздуха изменяет температуру при крайнем положении рукоятки, то датчик подлежит замене. Если нагрев не меняется, причину ищут в другом.

Проблемы с работой вентилятора

Об этом сообщит шум или сильный визг во время движения автомобиля. Для начала нужно выяснить, в чем причина выхода из строя вентилятора. В некоторых случаях отсутствует нижняя часть корпуса отопителя. Затем на место устанавливаются крючки, которые служат застежкой. Однако чаще можно увидеть сломанные выступы на корпусе блока отопителя. Здесь нужно заменить корпус. Другая причина – неравномерные коэффициенты расширения вала при сильном износе вентилятора. В этом случае специалисты рекомендуют заменить моторчик печки или его втулку. Иногда вентилятор шумит из-за шайб, с помощью которых устраняют осевой люфт. Элемент необходимо снять и очистить. Шайбу следует заменить на фторопластовую, затем все хорошо смазать.

Если печка не работает на первой скорости

Каждая скорость вентилятора (кроме последней) подключается через отдельный резистор отопителя. Он расположен не на контроллере, а под оборкой. Одной из причин невозможности работы на первой скорости является выход из строя резистора. Если не работает вторая скорость, то причина та же. Но неисправности могут быть вызваны и дефектами контактов на плате. Часто из-за высоких температур плата сильно нагревается. Как следствие, контакты уходят. Необходимо тщательно проверить всю плату. Внимательнее смотрите, где подают еду.

Не работает третья скорость

Если третья скорость вентилятора последняя (это на старых блоках), то подключается без резистора. Проблемы могут возникнуть в контактах СКУД. Ниже мы поговорим о нем подробнее.

Замена АСУ

Ремонту блоки управления не подлежат — их просто меняют на новые. Но для начала нужно убедиться, что причина именно в этом механизме. Взамен сломанного установил исправный блок управления. Его цена около 1500 рублей. Элемент легко демонтируется: достаточно снять кнопки, установленные рядом. И тогда вы можете вытащить устройство. Ручки устанавливаются в нулевое положение, а затем удаляются. Затем стекло и передняя крышка защелкиваются. Перед тем, как снять блок управления печкой на ВАЗ-2110, открутите два винта спереди и один сзади. Затем плату можно вытащить из корпуса и внимательно осмотреть на целостность. При наличии повреждений дорожек платы их необходимо восстановить. Последующая сборка осуществляется в обратном порядке. Если температура на блоке управления не регулируется, то следует осмотреть всю плату. Обязательно будут дефекты. Но перед тем, как снять блок управления печкой на ВАЗ-2110, нужно проверить блок предохранителей. Возможно плохой контакт.

Регулировка температуры воздуха от отопителя

Для установки желаемой температуры в салоне можно использовать регулировочную ручку. Но для более точного результата и регулировки в блоке есть специальный винт. Для проверки точности контроля температуры все двери и окна закрыты. Поместите контрольный термометр рядом с датчиком. Затем элемент переводят в автоматический режим, и по термометру наблюдают за нагревом. Сколько по времени можно настроить блок управления ВАЗ-21102 САУО? Процедура занимает не более получаса. Если через 15 минут фактическая температура не соответствует заданной, то блокировка снимается. Поверните регулировочный винт по часовой стрелке. Если вращать винт по часовой стрелке, температура будет увеличиваться, если наоборот – уменьшаться. Затем установите элемент на место и проверьте правильность его работы. Что касается возможности устранения неисправностей, то блок управления печкой ВАЗ-2110 новый в ремонт не отдает (впрочем, как и старый). При серьезных неисправностях его меняют целиком. К тому же стоимость невысокая.

Итак, мы выяснили, почему не работает печка и как решить эту проблему.

Печка ваз 2110, плохо греет печка ваз 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками. Как отремонтировать печку на ваз 2110. Устройство и ремонт системы отопления ваз 2110.

Как правило, автовладельцы вспоминают о выдающейся салонной печке только с приходом холодов. Одним прекрасным прохладным утром вы пытаетесь обогреть салон автомобиля, а тепло не идет. Не хочется мерзнуть в машине, но сто ехать очень дорого. Что делать? В этом случае сэкономить свой бюджет поможет самостоятельный ремонт системы отопления. Об этом далее в статье.

Содержание

• Отопление ВАЗ 2110, устройство и принцип работы печки
• Воздуховоды ВАЗ 2110, устройство и зачем они нужны
• Электронный блок управления печкой
• Печь 2110 чем новый образец печи отличается от старой печи
• 8 Причины неисправности печи
• Если не регулируется температура причины и как устранить
• Неисправен нагреватель, причины и как устранить
• Неисправен деструктор мотора, как заменить деструктор мотора, пошагово пошаговая инструкция
• Доработка ВАЗ 2110, модернизация обдува, если горячий воздух плохо действует на боковые стекла и ноги, пошагово
• Советы Плюсы: Правила пользования отопителем, чтобы он служил долго

Отопление ВАЗ 2110, устройство и принцип работы печки

Система отопления автомобиля ВАЗ 2110 состоит из: блока электронного управления печкой, работающей из салона, воздуховодов, отходящих от печки, и блока отопителя, обеспечивающего обогрев салона.

Блок отопителя представлен такими элементами:

1. Электродвигатель, на котором закреплен вентилятор для нагнетания горячего воздуха.
2. Радиатор, без которого система работать не будет. При этом, в отличие от отопителя старого образца, радиатор новой печки ВАЗ 2110 не имеет крана, перекрывающего поступление антифриза (тосола) через радиатор. В результате он всегда (хоть летом, хоть зимой) греется. Это делается для устранения течений, не редко наблюдающихся через этот кран, а также — для максимально быстрого прогрева кабины при необходимости. Приточная вентиляция летом идет мимо радиатора, но некоторые автовладельцы ВАЗ 2110 при ремонте печки добавляют в систему этот кран.

3. Три заслонки, одна из которых закрывает/открывает канал отопителя, вторая отвечает за рециркуляцию воздухозаборника, а третья самая важная для салона управляет отопителем.
4. Резистор, регулирующий скорость обдува.

Все изделия заключены в блок с дополнительной арматурой, щитками и клапанами. Весь этот блок облачен в корпус и расположен в насосном пространстве ближе к приборной панели.

Воздуховоды ваз 2110, устройство и зачем они нужны

Воздуховоды обеспечивают:

1. Вентиляция салона центральными форсунками.
2. Воздухораспределитель отвечает за подачу тепла или обычного воздуха для вентиляции.
3. Для обогрева ног есть целая система, состоящая из пяти насадок.
4. Два воздуховода направлены в заднюю часть салона автомобиля.
5. Два боковых воздуховода отвечают за обогрев боковых стекол, а также частично салона, что обеспечивает более качественный обогрев.
6. Так же есть 2 насадки для вентиляции.

Электронный блок управления печью

Электронный блок управления включает:

1. Ручка контроллера. Это устройство дает возможность задавать температуру в салоне, которую выдает печной блок. Ручка регулятора ставит температуру воздуха, соответствующую той, что сбоку, и включается поворотом ручки (до 30 градусов Цельсия). Эту деталь обычно называют контроллером Sao.
2. Датчик температуры контролирует включение печки при снижении температуры воздуха в салоне на 2 градуса против заданной. Датчик имеет миченетайзер, и при нахождении ручки управления в положении А в печном блоке включается микромотор, после чего начинает работать заслонка, обеспечивающая должный нагрев. Поэтому перед ремонтом системы отопления нужно проверить работу этого датчика. Он расположен возле лампы обогрева на потолке. Так как его ремонт не предусмотрен, то при поломке этот прибор подлежит немедленной замене.

Печь с вентилятором.

Печь 2110 чем отличается печь нового образца от старой печи

1. Основное отличие новой печки от печки старого образца — в конструкции радиатора. Поэтому, если вы решили отремонтировать систему отопления, решили установить радиатор нового образца, следует учитывать некоторые нюансы.
2. Кроме того, контроллер Sao также имеет определенные отличия. Так, 4-х и 5-ти позиционные регуляторы, выпущенные до осени 2003 года, уже сняты с производства и к новым моделям отопителей они не подойдут.
3. Также отличаются микроредукторы, выпущенные до сентября 2003 года. Основное отличие заключается в резисторах, поэтому необходимо обратить внимание на то, что резистор в купленной вами модели ММП взаимозаменяем.

Резистор печки

Причины неисправности печи

1. Температура печки не регулируется. Причину нужно искать в блоке управления либо в заслонке.
2. Потолочный датчик не работает.
3. Не работает печка, в салон поступает только холодный воздух.
4. Плохой горячий воздух к боковым стеклам и/или к ногам.
5. Уровень охлаждающей жидкости падает, что может происходить как явно (при течении из патрубков или радиатора), так и скрыто.
6. Печка работает, но очень шумно.

Если температура не регулируется причина и как устранить

Если регулировать температуру воздуха, поступающего в салон, возможно, неисправность кроется в датчике температуры, расположенном на потолке, возле потолка. Для проверки поверните регулятор вправо до упора, после чего поднесите руки к потоку воздуха, который идет из системы отопления. Если нагрев идет, независимо от того, в каком положении, регулятор (в красной части) не является датчиком. Но если воздух идет только если регулятор находится в положении максимального нагрева, то он подлежит замене (либо требует замены самого регулятора).

Motor deuctor

Также необходимо проверить состояние заслонки. Выбирается моторным отсеком — нужно снять центральные дефлекторы и сдвинуть заслонку нашей рукой. Если придется снимать, лучше заменить пластик, который идет на алюминий, потому что он не так быстро болтается и деформируется.

Неисправен отопитель, причины и способы устранения

Если ТЭН «изнашивался», его необходимо заменить. При этом мастера рекомендуют следующие модели: «2112-01» и «2112-02». Они идеально подходят для автомобиля ВАЗ 2110 и отличаются тем, что воздушный фильтр входит в комплектацию.

Деструктор мотора неисправен, как заменить деструктор мотора, пошаговая инструкция

1. Демонтируем дворники.
2. Снимите чашу.
3. С помощью короткой крестовины откручиваем три винта крепления коробки передач.
4. Отвращение к проводам.
5. Ставим новый мотор-деуктор на место старого, для чего следует попросить помощника поменять местами регулятор, пока вы монтируете этот элемент.
6. Установите Jabs и дворники обратно.

Доработка ВАЗ 2110, модернизация обдува, если горячий воздух плохо действует на боковые стекла и ноги, пошагово

Такая проблема довольно распространена на автомобилях ВАЗ 2110 — греет и ноги плохо к стёклам и ногам, хотя от отопителя идёт нормально.

Решение этой проблемы только в модернизации воздуховодов и, кроме того, ликвидации щелей в каналах и кабине. Хоть эта работа и достаточно сложная, но если сделать ее качественно, то о примерзших боковых стёклах и ножках можно забыть на долгие годы. Конечно, при условии, что сам ТЭН исправен.

Кроме того, многие монтируют предпусковые подогреватели, что позволяет быстрее прогревать салон автомобиля.

Система воздуховодов

Советы Плюсы: Правила пользования обогревателем, чтобы он служил долго

1. Регулярно проверяйте уровень охлаждающей жидкости.
2. Используйте только высококачественную охлаждающую жидкость.
3. Следите за датчиком температуры Тосла — не выводите стрелку на красный сектор.
4. Ни в коем случае не используйте воду, так как ее температура кипения ниже, чем у Тосола. Кроме того, вода приводит к быстрой коррозии элементов системы охлаждения.

Сопутствующие материалы

• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый ВАЗ 2109Блок предохранителей, ВАЗ 2109 Блок предохранителей, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолёте
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Шины производства Россия, зимняя российская резина, всесезонная резина Россия, Воронеж Шины Амтел, «Матадор Омская шина», Кама-автобус — шины мирового класса
• Как открыть машину без ключа.
