Блок зажигания ваз 2114. Модуль зажигания ВАЗ 2114: проверка, замена и ремонт своими руками

Как проверить модуль зажигания ВАЗ 2114. Как заменить модуль зажигания самостоятельно. Какие бывают неисправности модуля зажигания. Как отремонтировать модуль зажигания своими руками.

Что такое модуль зажигания ВАЗ 2114 и за что он отвечает

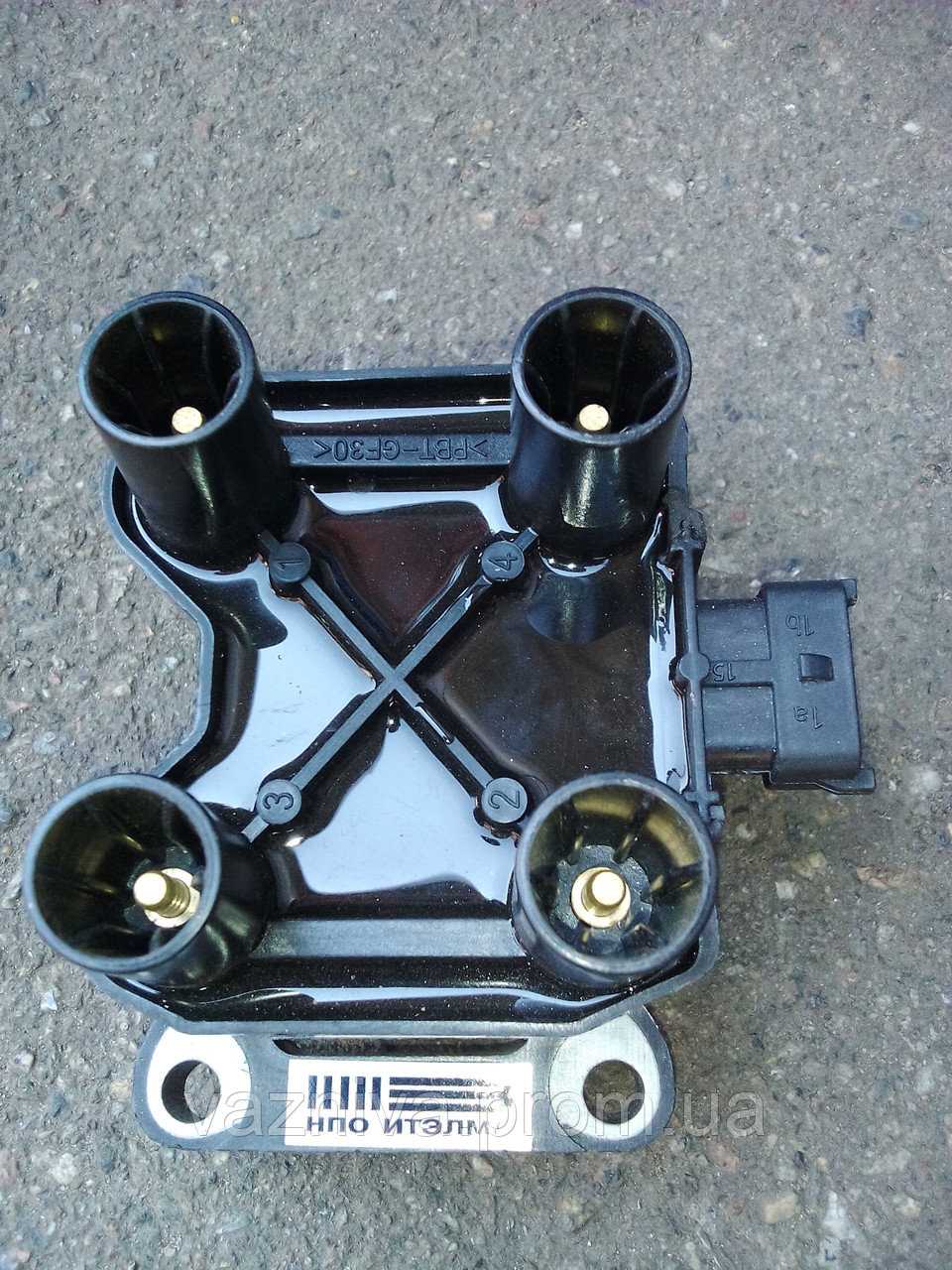

Модуль зажигания ВАЗ 2114 — это ключевой элемент системы зажигания, отвечающий за формирование высоковольтных импульсов и их подачу на свечи зажигания. Он представляет собой компактное устройство, состоящее из следующих основных элементов:

• Пластиковый корпус
• Два электронных блока управления
• Два высоковольтных трансформатора
• Четыре выхода для подключения высоковольтных проводов

Модуль зажигания питается от бортовой сети автомобиля напряжением 12 В. Его основная задача — сформировать мощный импульс высокого напряжения и подать его на нужную свечу зажигания в нужный момент времени.

Признаки неисправности модуля зажигания ВАЗ 2114

Выход из строя модуля зажигания может проявляться следующими симптомами:

• Затрудненный запуск двигателя
• Нестабильная работа на холостых оборотах
• Провалы в мощности при разгоне
• Отказ в работе пары цилиндров (1-4 или 2-3)
• Повышенный расход топлива
• Загорание индикатора «Check Engine»

Однако похожие симптомы могут быть вызваны и неисправностью высоковольтных проводов или свечей зажигания. Поэтому перед заменой модуля необходимо провести его диагностику.

Как проверить модуль зажигания ВАЗ 2114 своими руками

Существует несколько способов самостоятельной проверки работоспособности модуля зажигания:

1. Проверка мультиметром

Это наиболее точный метод диагностики. Порядок проверки:

1. Запустите двигатель
2. Переключите мультиметр в режим измерения постоянного напряжения до 20 В
3. Подключите один щуп к разъему D модуля, второй — на массу
4. Исправный модуль должен показать напряжение около 12 В
5. Переключите мультиметр в режим омметра до 20 Ом
6. Проверьте сопротивление между разъемом C и массой — оно должно быть менее 1 Ом
7. Измерьте напряжение между разъемами B и A и массой — оно должно быть менее 0,3 В

2. Проверка контрольной лампой

Более простой, но менее точный метод:

1. Подключите контрольную лампу на 12 В между разъемом A модуля и массой
2. Включите стартер
3. Если лампа мигает — разъем исправен
4. Повторите проверку для разъема B

3. Механический способ

Самый простой, но наименее информативный метод:

1. Запустите двигатель
2. Слегка пошевелите модуль и его разъемы
3. Если при этом появляются перебои в работе — вероятно, нарушен контакт

Как заменить модуль зажигания ВАЗ 2114 своими руками

Если диагностика подтвердила неисправность модуля, его необходимо заменить. Процедура замены достаточно проста:

1. Отключите минусовую клемму аккумулятора
2. Найдите модуль зажигания под капотом — к нему идут 4 высоковольтных провода от свечей
3. Отсоедините колодку проводов от модуля
4. Отключите высоковольтные провода
5. Открутите болты крепления модуля к двигателю (обычно 3 шт)
6. Снимите старый модуль
7. Установите новый модуль в обратной последовательности
8. Подключите провода согласно маркировке на корпусе модуля

После замены запустите двигатель и проверьте его работу. Если проблема не устранена, возможно, причина была не в модуле или же новый модуль оказался бракованным.

Можно ли отремонтировать модуль зажигания ВАЗ 2114

В большинстве случаев ремонт модуля зажигания нецелесообразен из-за его сложной конструкции. Однако в некоторых ситуациях его можно попробовать восстановить:

• При нарушении пайки контактов — можно выполнить перепайку
• При выходе из строя транзистора или коммутатора — можно заменить эти компоненты
• При повреждении проводов внутри модуля — можно их перепаять

Для ремонта потребуются навыки паяльных работ и специальные инструменты. Если вы не уверены в своих силах, лучше обратиться к специалисту или заменить модуль целиком.

Как подобрать новый модуль зажигания для ВАЗ 2114

При выборе нового модуля зажигания обратите внимание на следующие моменты:

• Модуль должен подходить именно для ВАЗ 2114 (2115)
• Лучше выбирать продукцию проверенных производителей (Bosch, Elbor, СтартВольт)
• Обратите внимание на гарантийный срок
• Проверьте комплектацию — должны быть все необходимые крепежные элементы
• Осмотрите модуль на предмет внешних повреждений

Помните, что от качества модуля зажигания напрямую зависит работа двигателя, поэтому не стоит экономить на этом важном элементе.

Советы по эксплуатации модуля зажигания ВАЗ 2114

Чтобы продлить срок службы модуля зажигания, соблюдайте следующие рекомендации:

• Регулярно проверяйте состояние высоковольтных проводов и свечей зажигания
• Не допускайте попадания влаги на модуль
• Избегайте механических повреждений модуля
• Не перегружайте систему зажигания длительной работой стартера
• Используйте качественное топливо
• Своевременно проводите техническое обслуживание автомобиля

Соблюдение этих простых правил поможет вам избежать преждевременного выхода из строя модуля зажигания и обеспечит стабильную работу двигателя вашего ВАЗ 2114.

Модуль зажигания ВАЗ 2114: принцип работы, неисправности, самостоятельная замена

Модуль зажигания ВАЗ 2114 и ВАЗ 2115 — более совершенное изобретение по сравнению с зажиганием других ВАЗов. Модуль зажигания этого типа более совершенное и новое приспособление нацеленное на генерацию тока высокого напряжения и последующей его передачи на свечи зажигания.

Для чего нужен модуль зажигания ВАЗ?

Основной задачей модуля является формирование импульсов высокого напряжения и подать их на свечи зажигания. В результате сжатия на одну свечу подается рабочая искра, а на другу — «холостая». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая — на 2-й и 3-й. За счет такого соединения искра своевременно появляется в нужном цилиндре во время необходимого такта. Питание модуля зажигания ВАЗ 2114 происходит от бортовой электросети с напряжением 12 вольт, отрицательная клемма крепится непосредственно к корпусу.

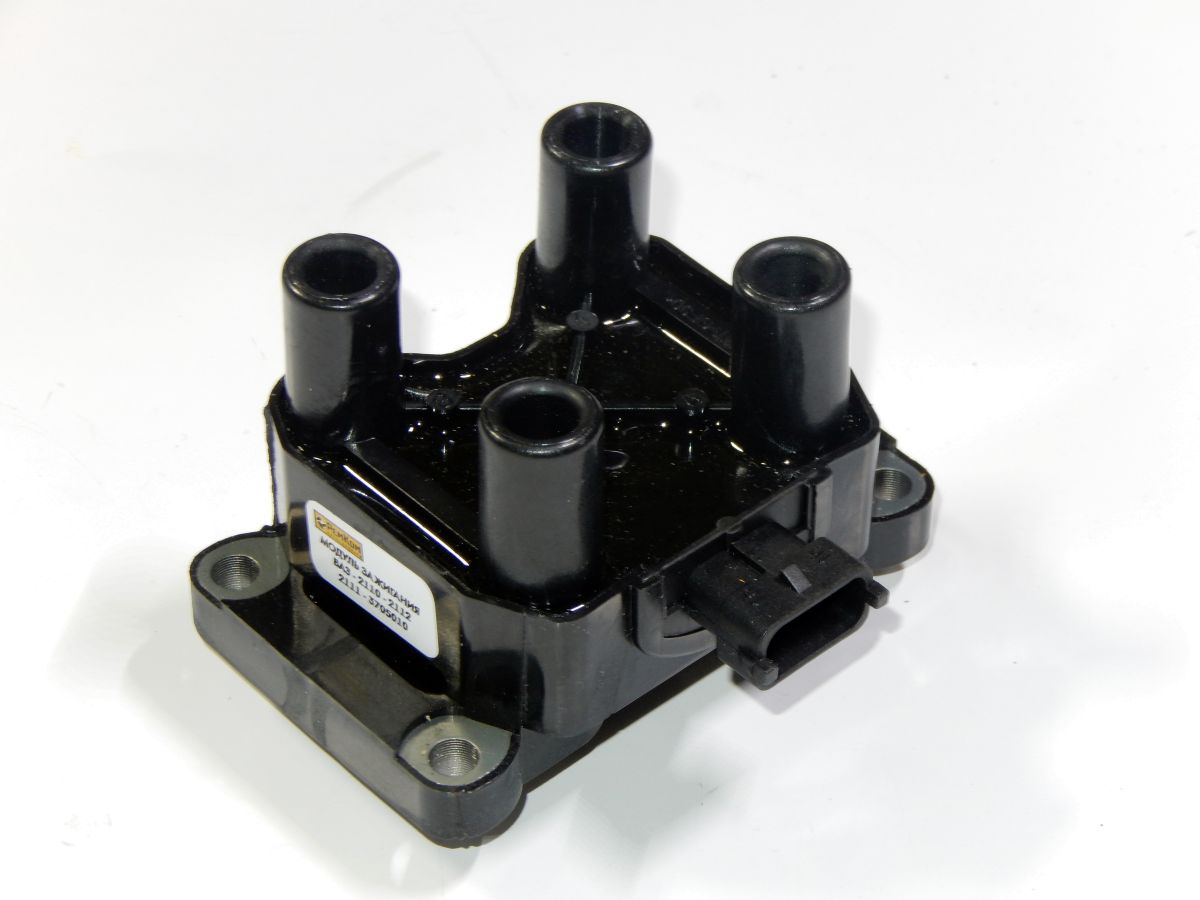

Из чего состоит модуль зажигания?

Это устройство состоит из небольшого пластикового корпуса, двух электронных блоков управления, двух высоковольтных трансформаторов и имеет четыре выхода под ВВ-провода. Весит модуль зажигания около 1,32 кг при габаритах 110×117х70 мм.

Как работает модуль?

Передача тока происходит по ВВ-проводам, а управление при помощи специального контроллера, который обрабатывает данные работы автомобиля, ориентируясь на показания полученные с датчиков. Кроме того, контроллер устанавливает последовательность, согласно которой в модуле работают катушки зажигания. Для большей точности, контроллер учитывает данные о скорости вращения коленвала, о том, какой нагрузке подвергается двигатель, о расходе воздуха и о температуре ОЖ. Температурный диапазон, в котором может работать модуль зажигания — от -40°до +130°.

Признаки неисправности модуля зажигания ВАЗ 2114;

В принципе, симптомы неисправного модуля зажигания очень схожи с признаками неисправных ВВ-проводов и свечей зажигания. Если предположения относительно свечей и проводов не подтвердились, скорее всего, проблема кроется в модуле зажигания. Как уже говорилось выше, модуль не подлежит ремонту или восстановлению, его можно лишь заменить. Замену модуля зажигания вполне реально выполнить в домашних условиях, как это сделать вы сейчас узнаете.

Для работы вам потребуются:

1. Рожковые на «13» и «17»;
2. Торцовый на «10»;
3. А также шестигранник.

Замена модуля зажигания ВАЗ 2114 своими руками

1. Для начала необходимо найти модуль, он расположен под капотом. К нему вас приведут высоковольтные провода, которые идут от свечей к модулю.
2. После этого отключаем «-» клемму от АКБ.
3. Снимаем с модуля зажигания колодку проводов.
4. Дальше отключаем высоковольтные.
5. Теперь, когда ничего не мешает, можно спокойно открутить болты крепления модуля к двигателю и достать модуль зажигания.
6. Осталось установить новый модуль зажигания. Для этого сначала подключаем провода по схеме, которая имеется на корпусе модуля. На проводах также есть номера цилиндров двигателя, так что перепутать там очень сложно.

По завершению работы, заведите мотор и проверьте результат. Если проблема исчезла, значит «диагноз» был установлен правильно, если же нет, тогда вариантов два — либо вы что-то упустили и не заметили истинной неисправности, либо возможно неправильно что-то подключили. Возможен также и третий вариант, новый модуль зажигания тоже неисправен, это случается крайне редко, однако нельзя исключать такой вероятности.

Текст принадлежит: vaz-remont.ru.

&nbsp

видео о том, как его проверить мультиметром, снять и заменить самому, фото и схемы подключения устройства

Знание признаков неисправностей модуля зажигания ВАЗ 2114 поможет владельцу автомобиля определить причину поломки в случае возникновения проблем с запуском мотора.

Содержание

[ Раскрыть]

[ Скрыть]

Возможные причины выхода из строя модуля зажигания

Прежде чем выполнять ремонт основной детали в системе зажигания автомобиля, надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.

Основные причины поломки устройства

Причины появления неполадок:

1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.
2. Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
3. Модуль зажигания в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
4. Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
5. Внутри штекера с низковольтными кабелями нарушился контакт.
6. Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
7. Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.

Признаки нарушения работы катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

1. При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
2. При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
3. Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
4. Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
5. На приборной панели появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал «Простое мнение» на примере автомобиля Лада Приора подробно рассказал о симптомах, которые появляются в работе модулей зажигания.

Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?

Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится. Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.

Есть еще один простой метод диагностики, его принцип заключается в следующем:

1. Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
2. Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
3. Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм. Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».

Проверка блока зажигания мультиметром

Диагностика проводится в следующем порядке:

1. Производится запуск мотора машины.
2. Переключатель тестера надо выставить в режим замера постоянного тока, предел должен составить до десятков вольт.
3. Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на заземление. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание имеется, то на дисплее диагностического прибора будет демонстрироваться показатель в 12 вольт.
4. Затем тестер переключается в режим работы омметра, диапазон значений составляет до десятков Ом.
5. Один контакт диагностического прибора подключается к выходу С, а второй идет на заземление. Если устройство работоспособное, то проверка покажет значение менее 1 Ома.
6. На следующем этапе тестер надо переключить в режим вольтметра. Диапазон значений составляет до десятков вольт.
7. Один из контактов идет к выходу с маркировкой В, а второй соединяется с массой.
8. Если диагностика показала, что напряжение составляет меньше 0,3 вольт, то устройство рабочее. Это говорит о четком прохождении сигнала от контроллера Холла. В завершение можно выполнить аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.

Прямая проверка вторичных катушек на наличие пробоя

Для диагностики вторичных элементов МЗ на пробой также потребуется тестер:

1. От разъемов устройства надо отключить все подсоединенные проводники.
2. Диагностическое оборудование выставляется в режим омметра, диапазон значений составляет до десятков Ом.
3. Контактные щупы тестера нужно по очереди подключить в парные разъемы модуля. К примеру, во второй и третий, а также в первый и четвертый.
4. Если диагностика показала одинаковые результаты, то все обмотки работоспособны. Параметр сопротивления должен составить около 5,4 кОм. Если полученные значения выше, это говорит о внутреннем обрыве устройства. При более низких параметрах можно сделать вывод о наличии пробоя.

Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

При каких неисправностях есть возможность отремонтировать устройство?

В результате того, что модуль зажигания по строению включает в себя соединение двух катушек, отремонтировать его сложно. При наличии обрыва либо пробоя, а также оплавления витков, решить проблему можно путем замены устройства. Это касается любых повреждений, которые появляются внутри катушек. Единственный вариант исправить ситуацию без замены устройства — отремонтировать повреждение спайки.

Процесс ремонта модуля зажигания

Процедура ремонта производится после подготовки всех инструментов и материалов:

• набор торцевых ключей, потребуется инструмент на 10, 13 и 17;
• шестигранник на 5;
• отвертка с плоским наконечником;
• паяльник с алюминием и флюсом;
• лак для ногтей;
• многожильные проводники.

Восстановление работы модуля зажигания производится так:

1. Ключ устанавливается в выключатель. Двигатель заводится. Затем надо пошевелить контактные элементы на модуле, чтобы удостовериться в их неработоспособности.
2. Силовой агрегат останавливается. Производится снятие модуля.
3. Выполняется очистка корпуса устройства от пыли. Для разбора надо открыть корпус, это делается путем его поддевания отверткой. Внутри устройства располагается плата, на которой имеется силиконовая пленка, от нее надо избавиться.
4. От высоковольтных контактных элементов убирается алюминий. Старые провода удаляются.
5. Следующим этапом будет пайка к схеме новых проводников. Для этого производится очистка поверхности коллекторного устройства от следов налета. Затем плату надо установить на электрическую плиту и нагреть примерно до 200 градусов. При увеличении температуры можно услышать незначительный запах гари. Для схемы это не страшно, ее разогрев позволит упростить процедуру пайки.
6. Затем выполняется пайка. С использованием паяльника, флюса и алюминия концы проводников надо подключить к модулю зажигания. Все контактные элементы проводников, которые соединены со схемой, нужно обработать лаком для ногтей.
7. Затем выполняется сборка устройства в обратной последовательности и его установка в посадочное место. После монтажа запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика выполняется фиксация устройства в месте посадки.
8. Если из строя вышел транзистор или коммутаторное устройство, то отремонтировать эти компоненты не получится, но можно их заменить. Для этого детали извлекаются из платы и меняются на новые.

Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.

Замена модуля зажигания ВАЗ 2114

Если ремонт МЗ ВАЗ 2114 нецелесообразен или невозможен, то решить проблему с работой устройства можно путем его замены.

Менять оборудование нужно только при отключенном аккумуляторе. В противном случае есть риск появления замыкания и выхода из строя других электроприборов.

Как снять модуль зажигания ВАЗ 2114?

Процедура демонтажа выполняется так:

1. Сначала обесточивается бортовая сеть, для этого гаечным ключом ослабляется отрицательный зажим на аккумуляторе.
2. Потом в моторном отсеке выполняется поиск МЗ. Найти устройство можно по четырем высоковольтным проводам, которые идут от свечей зажигания прямо на оборудование. Эти кабели отсоединяются от МЗ.
3. Затем выполняется отключение разъема с проводниками от устройства. Надо отсоединить фиксирующее крепление, расположенное на корпусе модуля зажигания.
4. Сам МЗ закреплен на кронштейне благодаря трем гайкам. С помощью ключа их нужно выкрутить.
5. После демонтажа креплений выполняется снятие устройства, расположенного на трех шпильках.

Подключение нового устройства

Процедура установки оборудования выполняется в обратной последовательности, при монтаже надо учитывать следующие нюансы:

1. После установки модуля зажигания надо посмотреть на его поверхность. На ней имеется маркировка с цифрами — 1, 2, 3 и 4. Эти символы свидетельствуют о номерах цилиндров, к которым должен быть подключен МЗ.
2. Для правильного подключения устройства надо посмотреть на наконечники высоковольтных кабелей. На них также имеется маркировка с такими же цифрами. Это сделано для того, чтобы упростить процедуру подключения МЗ к кабелям.

Схема подключения

Подключать устройство надо в соответствии со схемой, приведенной в этом разделе.

Схема подключения МЗ на ВАЗ 2114

Как проверить устройство после подключения?

Диагностику работы нового модуля зажигания ВАЗ 2114 можно выполнить только с использованием специального прибора — высоковольтного разрядника.

Найти его можно практически в любом автомагазине. Используя оборудование, можно произвести диагностику модуля, а также высоковольтных кабелей на предмет наличия искры. Для проверки устройство нужно подключить к прибору и воспользоваться инструкцией по его эксплуатации.

Что делать, если после замены модуля неисправность осталась?

Если после выполнения ремонта проблемы в работе МЗ остались, то есть вероятность, что причина неполадки заключалась не в модуле. Надо произвести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других составляющих:

1. Перед демонтажем устройств надо отсоединить наконечники высоковольтных кабелей. Проверяется их состояние на предмет повреждений. Дефекты на наконечниках часто приводят к неисправностям в работе свечей. Если есть повреждения, провода меняются. Также нужно оценить состояние самих «высоковольтников». На них не допускается наличие дефектов и повреждений изоляции.
2. После отключения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
3. После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и копоть на электродах не допускаются. При наличии нехарактерных следов выполняется очистка устройств, для этого используется металлическая щетка или мелкозернистая наждачная бумага. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
4. Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечей.

Что выгоднее автовладельцам: ремонт или замена модуля зажигания?

Если есть возможность ремонта модуль зажигания, то его можно восстановить. Здесь должен каждый потребитель решать сам, что ему выгодно — потратиться на новый МЗ или отремонтировать старый.

Фотогалерея

Фото демонтажа старого МЗ.

Видео «Наглядное руководство по замене МЗ»

Канал STO TONN представил наглядное пособие по выполнению замены модуля зажигания на отечественном автомобиле ВАЗ 2114.

 Загрузка …

Модуль зажигания ВАЗ-2114- проверка, демонтаж и замена

Модуль зажигания (МЗ) играет важнейшую роль в работоспособности автомобиля. Он создает импульс высокого напряжения и подает его на свечу зажигания. Питание этого блока осуществляется от бортсети напряжением в 12 Вольт. Модуль состоит из компактного пластикового корпуса, 2 электронных узлов управления и высоковольтных трансформаторов. МЗ имеет четыре специальные разъема для подключения ВВ проводов. Симптомы неисправности блока зажигания связаны с выходом из строя ВВ кабеля и свечей зажигания, из-за чего требуется уделить максимум внимания диагностическим процедурам. В число основных признаков поломки МЗ входят: нестабильные холостые обороты, снижение тяги двигателя, машина плохо набирает обороты в процессе разгона, отказ работы парных цилиндров (1 и 4), (2 и 3). Далее, подробно рассмотрим на примере ВАЗ-2114 модуль зажигания (проверка, снятие, замена).

Проверка модуля

Перед тем как приступить к непосредственному выполнению проверки, нам необходимо протестировать колодку проводов, которая подключается напрямую к модулю. Для проверки тестером, отсоедините блок с проводами, подсоедините один щуп тестера на контакт колодки «А», а второй подключите на массу двигателя. Затем необходимо включить зажигание, в результате которого появится импульс напряжения, на тестере должно быть около 12 В.

В случае отсутствия тока, проверьте работоспособность предохранителя, идущего на модуль зажигания. После выполнения этих операций необходимо проверить контакты на обрыв цепи. Возьмите контрольную лампу (она представляет собой лампочку на 12 В с двумя поводами), протестируйте контакты «А» и «В». Для этого включите стартер и наблюдайте за измерительным «прибором». Если лампа мигает — контакт работает, отсутствие признаков наличия напряжения свидетельствует о наличии обрыва в цепи. Повторите процедуру с контактом «В». Модуль зажигания ВАЗ-2114 можно проверить тремя способами, рассмотрим их более подробно.

Установка рабочего узла с другого автомобиля

Этот способ является самым простым при условии, что у вас есть дополнительный модуль. Чтобы сэкономить средства, его можно одолжить на время у приятеля от другого автомобиля, в этом случае необходимо убедиться в его работоспособности. Опытные автомобилисты, которые проводят много времени в дороге, чаще всего используют именно это метод. Так как выход из строя модуля зажигания в отечественных машинах является наиболее распространенной проблемой. Здесь есть важное правило, если вы решили использовать «донора», орган должен быть с идентичного транспорта, в противном случае можно только усугубить ситуацию, не решив проблемы.

Механический способ проверки МЗ

Для того чтобы выполнить проверку данным методом, нужно включить силовой агрегат. После этого подвигайте колодку проводов и сам модуль, можно слегка постучать по нему. Если в момент воздействия на ране упомянутые сегменты двигатель работает нестабильно, возникают рывки или перебои, значит, нарушены контактов. Это одна из самых простых поломок, устранить которую можно за несколько минут самостоятельно.

Диагностика с помощью специального измерительного прибора

Для выполнения проверки МЗ необходим тестер, с помощью которого измеряется сопротивление на высоковольтных проводах. Включите прибор в режиме омметра, подключите контакты попарно к высоковольтным выходам блока 1 и 4, затем 2 и 3. Сопротивление должно быть одинаковым в обоих случаях. Точные цифры указаны в технической документации транспортного средства. Различия или отклонения в полученных показателях свидетельствуют о выходе из строя модуля.

Демонтаж неисправного модуля зажигания

Изъятие старого модуля зажигания — это простая процедура, выполнить которую может любой автолюбитель без специальной подготовки. Чтобы избежать непредвиденных поломок и риска получить электрический удар, необходимо строго следовать последовательности, указанной в нижеописанной инструкции. Для выполнения всех операций потребуется стандартный набор инструментов, в котором есть отвертки и ключи.

• Обесточьте систему, для этого отключите от аккумулятора отрицательную клемму.
• Демонтируйте колодку проводов, отключите ее от модуля зажигания.
• Теперь нужно отсоединить ВВ провода.
• Следующий шаг заключается в отсоединении креплений к двигателю.
• В завершение вытащите модуль зажигания и отверните его держатель.

При монтаже нового модуля зажигания вам необходимо пользоваться подсказками, которые находятся в комплекте с деталью, а также могут быть указаны на корпусе детали. Клеммы проводов должны иметь соответствующие цифры, обозначающие номера цилиндров. Более подробная инструкция установки нового блока зажигания приведена ниже.

Замена модуля

В данном разделе мы подробно распишем, как заменить модуль зажигания. Для работы вам понадобится стандартный набор автомобильных инструментов. Необходимый блок, который создает импульс для старта силового агрегата, находится под капотом, к нему идут ВВ провода от свечей. Перед началом работы отключите от аккумулятора минусовую клемму.

• Снимите колодку проводов и отключите высоковольтные кабели.
• Открутите болты, которые крепят модуль к двигателю, теперь модуль можно убрать.

Установка нового модуля выполняется следующим образом: подключите провода. Для того чтобы не перепутать соединения, используйте схему, размещенную на корпуса устройства. Номера цилиндров также указаны на проводах. Все достаточно просто, перепутать их последовательность практически невозможно.

В завершение нужно выполнить проверку системы. Если при включении мотора проблема исчезла, значит, вы все сделали правильно. Если неполадки не устранены, следовательно, в процессе монтажа была допущена ошибка, или выбран неправильный источник поломки. В редких случаях причиной может быть неисправность нового модуля. Такое бывает при покупке деталей «с рук» у непроверенных продавцов.

методов поиска неисправностей и установки нового устройства / Paulturner-Mitchell.com

Запуск двигателя, его систем, других важных устройств и механизмов в автомобилях семейства «Самара» без замка зажигания невозможен. Те автовладельцы, которым приходилось сталкиваться с неисправностью этого устройства, знают, к чему может привести его неожиданный выход из строя. Особенно, если это случится по дороге.

Далее в статье мы поговорим о том, что представляет собой замок зажигания ВАЗ-2114, рассмотрим его основные неисправности и способы их устранения.Кроме того, попробуем разобраться, как его заменить лично и правильно подключить.

Где находится замок зажигания на «четырнадцатом»

В автомобилях ВАЗ-2114 замок зажигания, в отличие от «классики», расположен не на панели приборов, а справа, на рулевой колонке. Сверху она прикрыта пластиковым кожухом, поэтому нашему взору открыта только верхняя часть «личинки».

Замок зажигания ВАЗ-2114 состоит из пяти основных частей:

• стальной кожух;
• запорный механизм;
• запорное устройство;
• контактная группа;
• ключ.

Устройство помещено в стальной корпус, который призван защитить его от взлома. Что касается запорного механизма, то он практически ничем не отличается от обычного дверного замка.

Устройство блокировки позволяет заблокировать рулевой вал без ключа. Таким простым способом он защищает машину от угона. Контактная группа — это элемент, отвечающий за запуск двигателя и его систем. Ключ зажигания ВАЗ-2114 служит для разблокировки запорного устройства и срабатывания группы контактов.Без него невозможно запустить двигатель без разборки устройства.

Принцип действия

Замок работает следующим образом. Когда ключ помещается в колодец, его запирающий механизм отключается. Это происходит из-за обратного движения специальной штанги. Поворот ключа в первое положение включит контакты «15» и «30». Это предупредит (но не включает) следующие элементы:

• система зажигания;
• лампы головного света;
• наружное освещение;
• щиток электрооборудования;
• дворники и омыватели ветрового стекла;
• прикуриватель;
• обогреватель заднего стекла;
• Обмотка возбуждения генератора.

Если в автомобиле ВАЗ-2114 перевести замок зажигания во второе положение, помимо перечисленного оборудования, стартер запустится. Как видите, от исправности рассматриваемого устройства зависит очень многое.

Признаки неисправности

Каковы признаки неисправности замка зажигания? Начнем с того, что его неисправность может быть как механической, так и электрической. В первом случае это:

• заклинивание замка в одном из положений;
• невозможность разблокировки рулевого вала;
• включение зажигания «неродным» ключом или другим предметом.

Если замок имеет электрическую природу, можно заметить следующие симптомы:

• контрольные лампочки на панели приборов не горят или загораются и периодически гаснут;
• не запускается стартер;
• Не работают некоторые или все электроприборы, цепь которых запитана через замок зажигания (прикуриватель, фары, омыватель, дворники и т. Д.).

Почему выходит из строя замок зажигания

Заклинивание прибора возможно из-за самой «личинки» или из-за проблем с контактной группой.Столкнувшись с подобной проблемой, не следует применять силу, чтобы повернуть ключ в нужном направлении! Не нужно «рвать» руль в случае невозможности его разблокировки. Лучше аккуратно разобрать замок и выяснить причину. Но об этом позже.

Заметив, что в зажигание в автомобиле может попасть любой ключ или посторонний предмет, поспешите заменить «личинку» или устройство в сборе. Так вы обезопасите свой автомобиль от возможного угона.

Если у автомобиля ВАЗ-2114 замок зажигания работает нормально, но при его включении не загорается панель приборов, не запускается стартер, не работают электроприборы, а значит, скорее всего вышла из строя контактная группа.Подобная проблема может возникнуть из-за естественного износа. Контакты стираются через некоторое время, что приводит к обрыву цепи. Также возможно их сгорание из-за скачков напряжения, постоянных перегрузок, из-за использования дополнительных электроприборов и неправильного их подключения.

Важно: если вы хотите установить в автомобиле дополнительное электрооборудование, подключайте его к бортовой сети только через реле!

Можно своими руками проверить контактную группу

Диагностика контактной группы заключается в измерении сопротивления между определенными выводами на колодке жгута проводов прибора.

Для проверки необходимо:

1. Снять пластиковую крышку рулевой колонки (для этого нужно открутить три винта).
2. Отсоединить провода замка зажигания ВАЗ-2114 (вынуть колодку из гнезда).
3. Включите омметр (если у вас есть мультиметр, переведите его в режим измерения сопротивления).
4. Подключите датчики прибора (полярность не имеет значения) к клеммам «4» (верхний правый) и «7» (второй нижний правый), соответствующие контактам «15» и «30».
5. Поверните ключ зажигания в первое положение.
6. Считайте показания омметра.
7. Выключите зажигание, подключите щупы прибора к клеммам «3» (второй справа вверху) и «7», соответствующим контактам «50» и «30».
8. Поверните фиксатор во второе положение.
9. Измерьте сопротивление между выводами.

Если замок зажигания ВАЗ-2114 (инжектор) в норме, сопротивление между контактами будет нулевым. Иначе, скорее всего, пришла в негодность контактная группа устройства.

Ремонт или замена

Что делать при обнаружении неисправности замка зажигания? Вы, конечно, можете попробовать его восстановить. Но это только в том случае, если у вас есть некоторый опыт в этой сфере, устройство относительно новое, и вы подозреваете, что виноват износ контактов. В противном случае лучше заменить замок в сборе. К счастью, это не так уж и дорого — не более тысячи рублей, и эта процедура не займет много времени.

Какой замок выбрать

Собираясь заменить замок зажигания, не поленитесь выбрать его правильно.Каталожный номер детали на «четырнадцатый» — 2114-3704010. Но подходят и другие модификации, например, для девятой самарской модели — 2109-3704010 или для ВАЗ-2110 — 2110-3704005. В принципе, все они взаимозаменяемы, важно только, чтобы устройство было качественным и прослужило максимально долго.

Снятие зажигания

Перед тем, как менять ключ зажигания на ВАЗ-2114, убедитесь, что у вас под рукой есть необходимые инструменты. Вам потребуются: отвертка крестовая

• ;
• ключ гаечный на «10»;
• молоток малый;
• долото острое;
• пассатижи.

А теперь разберемся, как снять замок зажигания на ВАЗ-2114. Порядок действий следующий:

1. Обесточиваем бортовую сеть снятием «минусовой» клеммы с АКБ (для этого откручиваем болт на клемме ключом на 10).
2. Снимите пластиковую крышку рулевой колонки, открутив три винта ее крепления.
3. Для удобства можно разобрать руль переключателями, но можно и без него.
4. Отключить проводку кнопки аварийной остановки.
5. Отсоединить блок зажигания.
6. Осмотрите стопорные болты. Если вы замените замок впервые, вы можете быть удивлены, ведь у них нет головок. Это этакая штатная противоугонная концепция.
7. С помощью стамески и молотка ослабляем эти болты и откручиваем их плоскогубцами.
8. Снимите стопорную скобу.
9. Демонтировать прибор.

Установка и подключение замка зажигания ВАЗ-2114

Алгоритм установки замка и подключения его к бортовой сети следующий:

1. Вставьте ключ в колодец и поверните его в первое положение .Так прячем шток блокировки рулевого вала.
2. Установить новый замок на колонку, перекинув скобу.
3. Болты замка закручивать, но не до конца. Возможно, вам придется отрегулировать положение устройства.
4. Проверить работу запирающего устройства. Для этого вытащите ключ из «личинки», дернув его в сторону. Рулевое колесо должно заблокироваться. Если блокировки нет, отрегулируйте положение замка относительно рулевого вала. Шток должен легко входить в паз рулевого вала.
5. После этого вставьте ключ, поверните его в первое положение. Руль должен быть разблокирован. Проверяем несколько раз, убеждаемся в исправности устройства.
6. Теперь можно затянуть стопорные болты. Крутите, пока их головы не отвалятся.
7. Подсоединить блок жгута проводов зажигания.
8. Подсоедините провода кнопки аварийной сигнализации.
9. Подключить «минусовую» клемму к АКБ. Проверяем работу устройства во всех возможных режимах.
10. Установите пластиковую крышку на рулевую колонку.

Замена контактной группы

Если вы все же решили сэкономить и не покупать целый замок, лучшим решением для исправной «личинки» будет замена контактной группы. Изготавливается он следующим образом:

1. Сняв замок зажигания, снимаем стопорное кольцо с торца его корпуса, удерживающего сердечник устройства.
2. Извлекаем из корпуса контактную группу.
3. Устанавливаем новую деталь вместо старой. Положение контактов «15» и «30» должно соответствовать положению тяги, фиксирующей рулевой вал.
4. Обратите внимание, что широкий выступ контактной группы входит в широкий паз на корпусе.
5. Установите и протестируйте устройство в указанном выше порядке.

p>

Регулировка зажигания на ВАЗ 2114 Форсунка. Модуль зажигания (катушка зажигания)

Это усовершенствованная модель катушки зажигания, ранее устанавливаемая в отечественной классике. Проверка работоспособности модуля не представляет особой сложности.

Не пытайтесь починить неисправный модуль зажигания ВАЗ 2114, его необходимо немедленно утилизировать

Признаки определения неисправности модуля в восьмиполюсной форсунке

• На нейтральной передаче обороты двигателя нестабильны, работа двигателя неравномерная.
• Значительная потеря мощности и большая вибрация двигателя.
• Не во всех цилиндрах топливо воспламеняется.
• При резком разгоне тяга ломается.
• На информационном табло отображается индикатор неисправности — «Чешк двигатель».

Выявить причину неисправности можно следующими способами:

• Выезд на вагон СТО.
• С помощью самостоятельного использования специализированного ПО для диагностики автомобилей.

Возможные коды ошибок после диагностики

Модуль зажигания VA3 2114 :

• Если отображается код RH000 (RF001, RD002, RF003, RD004) — искры в цилиндрах нет.
• Если отображается код Р0351 — нарушение целостности обмотки катушки первого и четвертого цилиндров.
• Если отображается код Р0352 — нарушение целостности катушки второго и третьего цилиндров.

Полученные коды ошибок указывают не только на неисправность самого модуля зажигания.Вероятной причиной могут быть свечи или неисправные провода высокого напряжения.

Чтобы определить причину, необходимо начать проверку по принципу — от «простого к сложному». Убедитесь в исправности свечей зажигания и целостности высоковольтной проводки, после чего проверьте модуль.

Способы неисправности модуля

Выявить причину неисправности можно самостоятельно или на станциях техобслуживания

Действенным способом остается пробная замена модуля на аналогичный, гарантированно работающий вариант.Метод быстрый, надежный и эффективный.

Ремонту и восстановлению не подлежит.

Если причиной поломки стал модуль зажигания, необходимо приобрести хороший модуль, а израсходованный — утилизировать.

Варианты проверки модуля зажигания при отсутствии исправного модуля для пробной замены. Для определения причины неисправности модуля вам понадобится мультитестер и простейший картридж с лампочкой и проводами.

Метод 1

Для начала измеряется значение сопротивления вторичной обмотки катушки. Прибор переходит в положение измерения «ОМ», следующим этапом установка щупа на контактный выход первого и четвертого цилиндров, затем второго и третьего. Устройство должно показывать одинаковые значения для обеих обмоток. При отображении одной из обмоток более 100 Ом получает повреждение вторичной обмотки, значит неисправен модуль.

Метод 2

Перед установкой не забудьте отключить высоковольтные провода.

Проверить целостность проводки, подключенной к модулю зажигания. Перед проверкой переводим тестер в положение измерения волн и отсоединяем вилку с проводами от модуля. Один из щупов прибора касается корпуса двигателя, а второй — на контакте «А». При таком способе проверки вам понадобится помощник, который по вашему сигналу повернет ключ в замке зажигания и «покрутит» стартер. Показания на обоих контактах должны соответствовать напряжению в 12В.

При отсутствии какой-либо индикации устройства необходимо проверить исправность всех трех предохранителей в цепи электронного блока управления (ЭБУ).

Доступ к блоку предохранителей осуществляется со стороны переднего бокового пассажирского сиденья с помощью фигурной прокачки. Нужный предохранитель модуля зажигания на 7,5 ампер находится вверху блока. Из трех предохранителей он находится в самом низу. Убедившись в целостности элемента, необходимо проверить состояние всех цепных контактов и целостность проводки.

Способ 3.

Не всегда под рукой автомобилиста оказывается многоместный автомобиль. В этом случае поможет народный способ проверки «лампочки». Соединив один из проводов с контактом «А», а другой тоже на корпусе двигателя, прикрутите стартер. Свет циклически загорается и светится. Такая же процедура проводится с контактом «б».

На какие аналоги можно заменить

Модуль зажигания ВАЗ 2114 и их стоимость

Не допускайте путаницы высоковольтного провода, он может повредить катушки

На автомобиль ВАЗ 2114 можно установить модуль 43.3705 от некоторых отечественных автомобилей десятого семейства, Ока, Иж Ода, имеющих восьмистворчатый двигатель с блоком (ЭБУ) М7.9.7. Аналогичные модули 2111-3705010-03 SoTE и 4601.3705 MZATE.

Цена на модуль зажигания варьируется в пределах от 600 до 900 руб.

Порядок замены и установки модуля зажигания

1. Процедура снятия модуля должна выполняться при отключенном минусовом полюсе аккумуляторной батареи.
2. Необходимо отсоединить высоковольтные провода от свечей зажигания.
3. Зарезервировав защелку фиксатора, сдвиньте колодку, соединяющую проводку с модулем.
4. Снять с высоковольтным проводом модуль зажигания.
5. Ключ на 13 нужно открутить и вывернуть два винта крепления к картеру.
6. Ключом на 17 ослабил третий винт.
7. Снимите модуль с кронштейном со стандартного места.
8. Выкрутите винты «Шестигранник» из крепежной скобы.

Видеофильмы: Как проверить модуль зажигания для ВАЗ 2114 и других модулей

https: // youtu.be / pnybny-_hoq

Новый модуль устанавливается в обратном порядке. При установке важно подключить провода высокого напряжения к каждому из цилиндров. На корпусе модуля и на высоковольтных проводах имеется маркировка для безошибочного подключения.

Абсолютно вся информация о модуле зажигания ВАЗ 2114

Для зажигания топливовоздушной смеси в двигателях внутреннего сгорания Как карбюраторных, так и инжекторных двигателей требуется высоковольтная катушка зажигания ВАЗ.Появление принципиально новых систем питания двигателей привело к изменениям в системах зажигания. Поехал к прошлым трамблерам зажигания, или как их еще называли «Персоны». Взамен появились новые устройства, например, модуль зажигания ВАЗ 2114.

Принцип работы модулей

Модуль зажигания ВАЗ представляет собой усовершенствованную систему запуска двигателя. Принцип его работы не сильно отличается от обычных систем. Если в старых системах высоковольтное напряжение создавалось размыканием контактов в распределителе зажигания, то в модуле генератор импульсов подает сигналы с блока управления.

Блок управления собирает сигналы с датчиков на двигателе, формирует управляющий импульс и отправляет его на модуль зажигания ВАЗ 2115. Он формируется из напряжения бортовой сети, формируется высоковольтное напряжение и формируется высоковольтное напряжение, которое направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

Модуль устройства

Устройство (схема)

Устройство включает в себя две катушки, основной задачей которых является выработка высокого напряжения.Помогает им в этом двухканальный электронный переключатель. Все эти детали закрытые, для изготовления которых используется прочный пластик. В корпусе имеется низковольтный разъем для подключения напряжения питания и импульсов управления подачей. Также есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

На рисунке представлена ​​электрическая схема системы запуска ВАЗ 2114. Как видно из рисунка, в его состав входят:

1. Аккумуляторная батарея;
2. Замок зажигания;
3. Реле, включая зажигание;
4. Датчик Холла;
5. Полупроводниковый приемник сигналов от датчика;
6. Электронный переключатель;
7. Модуль зажигания.
8. Выводы высокого напряжения.

Также на электрической схеме Показаны предохранители силовых цепей электронного блока. Попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже отмечалось, в блоке их два, по устройству они идентичны. Схема катушки зажигания одной и второй тоже абсолютно одинакова. Принцип работы катушки зажигания остался прежним. Оба состоят из сердечников из электротехнической стали.Они намотаны на две обмотки. Один из них низковольтный, а второй выдает высоковольтное напряжение для воспламенения рабочей смеси.

Схема подключения катушки зажигания сделана таким образом, что низковольтная обмотка подключена к питающему напряжению, а второй конец этих обмоток подключен к транзисторному генератору. Каждая катушка работает «на своем» транзисторе. Высоковольтные выводы подключаются непосредственно к свечам, каждая обмотка питает по две свечи. Один из них подает импульсы на 1 и 4 цилиндр, а второй — на 2 и 3.

Расположение проводов на модуле зажигания находится таким образом. Контакты A и B получают управляющие импульсы от электронного переключателя, выход D запитывается от бортовой сети машины. Вывод, обозначенный буквой C, связан с массой автомобиля.

Где искать этот модуль

Слабо верю, что водитель, которого берут для проверки или ремонта этого инструмента, не знает, где он находится. Ну а для тех, кто не знает — подскажите.Найти его несложно, отпустить хотя бы один высоковольтный провод и продеть рукой по нему от свечи до пластикового корпуса, который принадлежит модулю.

На картинке его расположение становится более ясным.

Есть такие признаки неисправностей.

На вопрос о том, какие приметы модуля зажигания ВАЗ 2114, любой водитель, не задумываясь, ответит, что на свечах нет искры. Частично это так, но есть еще несколько возможных причин выхода из строя этого устройства.Можно наблюдать такое:

• Пропала динамика при разгоне, были сбои в работе мотора при резком нажатии на педаль газа на заданную скорость;
• Стало заметно снижение мощности двигателя, водители говорят в таких случаях, мотор не «тянет»;
• Холостой ход сильно плавает;
• На одной из пар свечей нет искры.

При появлении признаков неисправности катушки зажигания, то проверку нужно начинать с неработающих свечей, затем датчика, показывающего положение коленчатого вала Последний подлежит проверке модулем.

Как проверить систему на работоспособность

Проверять в любом случае начинать со свечей. Для этого им нужно выйти из гнезд. Это тоже легко сделать. С них снимаются наконечники высоковольтных проводов и ключом для поворота свечей снимают их с мест.

Далее их осмотр, чистка и проверка. У них должен быть рабочий коричневый цвет, при отсутствии копоти и нагара. Если их присутствие наблюдается, то может существовать износ поршней и колец. В любом случае свечи чистят, проверяют и при необходимости выставляют зазор между электродами.После этого вы можете проверить их работоспособность.

Для этих целей есть специальные щупы. Такие изделия компании «Cleells» удается изготавливать самостоятельно из пьезошигали. Если ничего подобного нет, то проверьте двигатель. Хорошо, если есть машина с заведомо хорошей системой Start. Даст возможность поставить точную диагностику свечам. Если они хорошие, поиск продолжается.

Во многих публикациях рекомендуется проверять наличие высокого напряжения на выходах прибора.Сделать это в условиях гаража проблематично из-за отсутствия специального измерителя. Здесь применяется обычный тестер, который не может измерить несколько десятков киловольт высокого напряжения. Если есть радиолюбительский опыт, можно собрать делитель напряжения.

Проверить наличие высокого напряжения опасно из-за возможного чувствительного удара, поэтому мы рассмотрим другие методы. Поговорим о том, как определить проблемы катушки зажигания и проверить эту систему:

1. Самым простым способом будет замена блока в исправном устройстве.Это не всегда возможно, так как не все водители берут с собой это устройство с запасом;
2. Также рекомендуется, чтобы он неоднократно проверялся на предмет перемещения устройства или ударов по нему во время работы двигателя. Если изменения заметны, они указывают на плохой контакт внутри инструмента. Иногда это исправляется;
3. Проверка тестером или мультиметром в режиме измерения сопротивления. Сопротивление парных выводов катушек 1 и 4, а также 2 и 3. Оно должно быть одинаковым для обеих обмоток и равно примерно 5.4 кОм.

Система предупреждения

При всей высокой надежности электронных устройств поломки все же остаются. Иногда их можно избежать, если проводить хотя бы иногда проверку и обслуживание элементов этой системы:

• Не допускайте путаницы с проводами высокого напряжения, если их внутреннее сопротивление сильно возрастет, это может привести к повреждению катушек;
• Проверить зазор между электродами свечей, так как слишком большой разрядник также негативно отражается на приборе.

О возможностях ремонта модуля

Большинство поломок данного устройства приводят к его замене, но иногда можно отремонтировать катушку зажигания, чтобы вернуть ее. Это касается тех случаев, когда движение или подъем меняют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть в систему.

Необходимо снять металлическую заднюю крышку, под которой залиты электрические части модуля.Нужно постараться аккуратно избавиться от силикона, и ваша «внутренность» откроется вашему взору. Выложите замученные или «плохие» контакты и прочтите их.

Проводники в алюминиевом блоке, поэтому для их пайки понадобится специальный припой.

После этого закройте заднюю крышку и проверьте ее работоспособность. При положительном результате ремонта необходимо снова его вскрыть и залить изнутри силиконом.

Если результат отрицательный, блок необходимо заменить. Правда, хозяева, имеющие большой любительский стаж, продолжают «копать» и дальше.Можно попробовать заменить электронные переключатели. По сути, эти два элемента становятся виновниками аварийного переключения системы запуска двигателя.

Меняем модуль системы зажигания

Когда ремонт модуля зажигания не дал положительных результатов, остается поиск и установка нового устройства. Большинству механиков рекомендуется остановиться на инструменте «GM», как на очень надежном изделии. Его стоимость в разных регионах меняется, но приближается к 2000 руб. Замену модуля зажигания можно произвести самостоятельно, особенности не соблюдаются, специальные приспособления не нужны.Подготовить к работе:

1. Блок зажигания под замену;
2. Ключ на «13»;
3. Тряпка.

Работы легко выполнить как в гараже, так и на ровном участке. Порядок проведения работ:

1. Открыть капот моторного отсека и отсоединить клеммы аккумуляторной батареи. Достаточно снять клемму только с «минусом».
2. После этого снимите высоковольтные провода с мест установки. Нужно помнить, где какой провод стоял.Если сомневаетесь в своих силах, сделайте бирки. Поменять провода поменять нельзя. Вы можете отложить новую запчасть.
3. На следующем этапе аккуратно отсоединяем разъем с проводами от модуля. В ходу есть ключ на «13», на котором переворачиваются три гайки крепления устройства к мотору.
4. При снятии гаек устройство снимается с двигателя.

Теперь дайте автомобилю протереть место установки и вокруг него. Внимательно осмотрите новое устройство и запустите его.Выполняется в порядке, обратном снятию. Еще раз хочу напомнить о важности прокладки высоковольтных проводов на место. Если все-таки возникли трудности, то присмотритесь к блоку. На нем указаны номера высоковольтных проводов.

В комнатах порядок проводов проводов в модуле

Следует отметить, что в продаже еще можно найти модули зажигания старого образца, на которых нет обозначения на высоковольтных выводах номера проводов.Если такое устройство приобретено, будьте внимательны при его установке.

autovaz-2114.ru.

Блок зажигания ВАЗ 2114: основные признаки неисправности

1. Конструкция
2. Признаки поломки
3. Проверка
4. Ремонт или замена?
5. Установка

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему в машине столько всего от ее функционального состояния.

Модуль зажигания

Конструкция

Модуль зажигания довольно сложный, так как совмещает в себе технику и электрика.Устройство используется для создания высокого напряжения, передаваемого на свечу зажигания. Именно этот подводимый ток является основанием для зажигания.

Работа модуля обеспечивает сжигание топлива и, соответственно, работу двигателя. Говоря вполне обычным языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусмотрено использование двух типов модулей зажигания:

Блоки отличаются тем, что катушки работают по одной на паре свечей зажигания.Такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет претензию сразу на две свечи, а в ее конструкцию входят следующие элементы:

• Провода высокого напряжения;
• Клеммы низкого напряжения;
• Вторичная и начальная обмотки;
• Сердечник.

Отдельные модули, где катушки подводятся к каждой из 4-х секций отдельным костюмом, отличаются выводом высоковольтных проводов через контакт пружины.Блоки легче проверить, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров это устройство весит около 1,5 килограмма.

Признаки поломки

В разобранном виде

По сути, признаки неисправности на модуле зажигания ВАЗ 2114 во многом аналогичны поломкам других агрегатов. Например, можно наблюдать следующие явления:

• Троит двигатель;
• Автомобиль глохнет на холостом ходу;
• Возникают проблемы при попытке завести машину и т. Д.

То есть на самом деле это может быть и не модуль. Поэтому единственно правильное решение — проверить модуль зажигания на своем ВАЗ 2114.

Проверка

Это объясняется тем, что поврежденные или неисправные провода пропускают неправильный ток, конфигурация которого не соответствует необходимым параметрам. . От этой искры идет неточно или неэффективно, модуль сгорает и приходит в негодность.

Наилучшим образом Проверка модуля зажигания на ВАЗ 2114 — это использование осциллографа.Но, во-первых, далеко не каждый драйвер, а во-вторых, ими мало кто может пользоваться. Следовательно, проверка будет проводиться с помощью представленных средств:

• лампочка 12 вольт;
• Тестер (за небольшие деньги можно купить в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверьте блок проводов. Его отключают и проверяют индикатор напряжения.
2. Для этого фиксируем тестер на контакте А, а на массу двигателя закидываем еще одну клемму.
3. В нормальном состоянии Индикатор напряжения будет 12 В.
4. Если напряжение скорее всего сгорел предохранитель.
5. Если все в порядке, закинуть клеммы тестера на А и в контактах достать машину. При этом стартер должен покрутиться, а лампочка на 12 вольт замигает.
6. При отсутствии данных явлений можно говорить о наличии обрыва цепи и контактов.

Есть несколько способов проверить состояние агрегата.Поэтому рассмотрим каждый из них.

1. Остановите тестер в режиме омметра. Измерить их сопротивление на высоковольтных линиях, проходящих на цилиндрах 1 и 4, а затем по аналогии с проводкой 2 и 3 цилиндров. В штатном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
2. Подать немного девайс. Таким образом вы откроете проволочную колодку, модуль. Причем делать это нужно в режиме исправного силового агрегата. Если при нависании устройство работает без препятствий, все в порядке, вам повезло.Если нет, снова необходимо изучить состояние проводки.

Третий способ

Третий способ считается самым простым, так как он предусматривает замену вашего устройства на аналогичный, который точно работает. Но для этого нужно найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля аналогичного вашего года выпуска и используемого силовым агрегатом. Просто на моторах объемом 1,5 литра стоят модули, а на моторах 1,6 литра — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала разобрать свой.Делается это следующим образом:

• Снимите минусовую клемму с аккумуляторной батареи, что позволит сделать авто;
• Отсоедините четыре высоковольтных от модуля зажигания;
• Отсоедините блок проводов. Для этого отожмите специальный фиксатор, удерживающий колодку на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне есть три длинных шпильки, за которые модуль будет просто тянуть.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым убедиться в исправности вашей неисправности.

Ремонт или замена?

Как показывает практика и опыт мастеров по ремонту автомобилей, чаще всего отремонтировать данное устройство не представляется возможным. Модуль подлежит только замене. Если пойти по принципу, то можно сделать ремонт, но это займет много времени, сил и даже денег.

Установка модуля

Оптимальный вариант — покупка нового устройства. Он находится в районе 2-4 тыс. Руб. Все зависит от производителя и штата.Вы можете купить идеальный новый, хотя многие из них предпочитают бывшие в употреблении устройства. Выбор за вами уже есть.

Установка

Модуль устанавливается строго в порядке, обратном демонтажу. Важно учитывать три правила.

1. После установки модуля посмотрите на поверхность устройства. На нем показаны числа от 1 до 4. Это обозначения номеров цилиндров.
2. На концах высоковольтников такие же цифры — от 1 до 4.Они служат в качестве ориентира для определения того, какое высокое напряжение к какому разъему на модуле подключено.
3. Экспериментов нет. Все подключается строго по отметкам — 1 к 1, 2 к 2 и так далее.

На самом деле замену модуля зажигания на ВАЗ 2114 осуществить довольно просто. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила демонтажа и установки, проверьте устройство перед тем, как тратить деньги, и поменяйте его на новый.Не факт, что виновником проблем с вашей машиной будет модуль, на который вы грешите.

Эта таблица позволит вам проверить правильность подключения проводов от модуля зажигания к цилиндрам.

luxVaz.ru.

Как проверить модуль зажигания ВАЗ-2114 Форсунка 8 клапанов: Фото

Для самостоятельной диагностики двигателя, его систем и характеристик используйте минимум оборудования. Например, перед проверкой модуля зажигания 8 вентильного автомобиля ВАЗ-2114 желательно иметь специальный стенд, необходимое программное обеспечение или на крайний случай — осциллограф.Такого оборудования нет и такого оборудования не будет, поэтому для предварительных проверок мы будем использовать свитерские инструменты и приспособления.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, работающий двигатель, затрудненный запуск или вообще отказ двигателя — основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики сама по себе состоит в том, что в модуле совмещено несколько устройств, и выполняется она в одном случае и проверять каждое устройство отдельно — нет возможности.Хотя бы голыми руками. Тем не менее, что-то можно сделать, чтобы если не отремонтировать, то хотя бы наверняка узнать о причине неисправности.

Проверить качество контактов

Прежде всего, ничего не разбирая, стоит проверить качество контакта на всех площадках низковольтной цепи, а также установить наличие контакта на высоковольтных проводах.

Проверка наличия питания на модуле зажигания

Проверка напряжений на контактных площадках модуля зажигания

Чтобы узнать, что модуль неисправен, проверьте, подается ли питание.Для этого находим в колодке разъем, а там ищем контакт, помеченный литерой А. Для контроля мощности модуля берем мультиметр, устанавливаем его в режим измерения переменного тока на 20 В. , выставляем один щуп (минус) на массу мотора и включаем зажигание. Второй датчик настроен на выход и на блок. При исправном электрооборудовании мультиметр покажет 12 В, значит, питание на модуль подано, ищем причину неисправности дальше.

Проверяем контакты разъема

Мы уже провели предварительную проверку и убедились, что питание на модуле зажигания подано. Теперь стоит разобраться с контактами отдельно. При включении зажигания нужно подключить контрольную лампу к контакту А и контакту V.

Управлением может быть обычная маломощная лампа на 12 вольт с припаянными проводами, а можно использовать тестер автомобильной ковши с индикатор напряжения на 12 В.

Проверка модуля зажигания

Для проверки работоспособности модуля закрепите контакты контрольной лампы или щупа на выводах A и B, затем прокрутите стартером двигателя.

Если лампа начинает мигать, модуль подает напряжение на напряжение по аналогии с выключателем.

В данном случае с контактами А и во всем по порядку.

Если лампа не реагирует на запуск стартера, модуль однозначно неисправен.

Проверка модуля 2114 доступными способами

Наиболее эффективный метод Выяснив, что модуль зажигания не работает, возьмите рабочий рабочий прибор и попробуйте запустить на нем двигатель. Понятно, что не каждый модуль из восьмерки, девятки и второго поколения может подойти.

В зависимости от типа системы зажигания катушка может быть установлена ​​на Самару вместо модуля, а нам понадобится модуль от впрыска 8-ми клапанный 2114. Тут все просто — двигатель заработал, значит модуль есть был удален, поменяйте на новый. Тем не менее велика вероятность того, что высоковольтные провода пробиты и это испортит не только всю картину диагностики, но и чужой модуль зажигания.

Проверить целостность высоковольтных проводов

Поэтому перед непосредственной проверкой модуля необходимо убедиться, что высоковольтные провода в порядке, не пробиваются на массу и не пропускают ток.

Алгоритм действий для последующей проверки:

Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как угодно, доступный прибор, чаще всего заменяется модуль зажигания. Так вы сэкономите кучу времени и нервов, которые не стоят тех денег, которые просят на новый модуль. Удачной всем работы!

Видео по замене модуля зажигания ВАЗ-2114

carfrance.ru.

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливно-воздушной смеси в камере сгорания необходима искра.Последняя образуется как раз из-за работы системы зажигания. Ее дизайн машины отличается, она имеет некоторые отличия, но основной принцип ее работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого — генерировать ток высокого напряжения и передавать его на свечу.Всего на автомобилях используются модули двух типов — по одному змеевику на каждую свечу (отдельный) или сразу на два (блок). Модуль зажигания ВАЗ (2114-я «Жигули») — блочного типа. Такие элементы включают в свой состав двойную катушку. Конструкция данной детали предполагает наличие следующих компонентов:

• Клеммы низкого напряжения.
• Высоковольтный выход.
• Стальной пластинчатый сердечник.
• Первичная и вторичная обмотка.

Те же аналоги имеют немного другой дизайн, в который входят:

• Core.
• Высоковольтные соединения через пружинный контакт.
• Свеча.
• Внешний терминал для низкого напряжения.
• Вторичная и первичная обмотки.

В отличие от однолинейных, такие катушки проще собрать за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет применять укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 — неисправность

О неправильной работе данной системы можно судить по следующим признакам. Во-первых, о неисправностях может заговорить катушка при установке скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности автомобиля, а также в «плавающих» оборотах двигателя на холостом ходу. И в-третьих, о нештатной работе сигнализирует неработающие 1-4 или 2-3 цилиндра.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного ДМРВ или регулятора холостого хода.Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: Где эта деталь?

На автомобилях семейства «Лада Самара-2» данный элемент размещается в пространстве субуправления.
Самый простой способ обнаружить это — найти провода высокого напряжения. Один конец их конца доходит до свечей, а второй — до самого модуля зажигания.

Как разложить работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в такой последовательности.Для начала вытаскиваем минусовую клемму АКБ, после чего снимаем электропроводку с катушечного механизма. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоединяем сборку модуля, мультиметром измеряем между выводами контактного разъема уровень общего сопротивления. Затем сравните результаты с таблицами стандартов, приведенными в руководстве по эксплуатации.Если полученные данные существенно отличаются от таблиц в меньшую сторону, это означает, что в машине произошло короткое замыкание цепи, и катушка вышла из строя.

После установки беспроводной связи проводов можно переходить к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По замерам делаем выводы, и если неисправность скрылась в катушке, значит, модуль необходимо полностью заменить.Других вариантов решения этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Для начала нам нужно подготовить набор ключей, которые мы будем использовать. При выполнении работ по снятию и установке модуля зажигания нам потребуются два торцевых ключа на 13 и 17 миллиметров, а также один ключ крыши на «10». Последний нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Деталь процесса снятия

Итак, как проходит замена модуля зажигания ВАЗ 2114-го «Жигули»? Для начала нужно обесточить автомобильную сеть автомобиля. Для этого, как и в предыдущем случае, снимаем минусовую клемму с аккумулятором (если она еще не снималась ранее). Далее необходимо снять декоративную накладку двигателя. Сделать это можно, повернув крышку масляного отсека. Стоит отметить, что эту операцию используют только владельцы вазонов с двигателем 1,6 л.Литровая «Самара» с подобной накладкой двигателя не комплектуется.

На следующем этапе снимаем с модуля блок с проводами и высоковольтными проводами. Ключом на 13 откручиваете два болта крепления картера двигателя, клаксоном на 17 откручиваете последнее крепление модуля. Далее эта деталь незаметно извлекается из открытого пространства наружу. Сам модуль освобождается из держателя с помощью шестигранника в 5 миллиметров.

Установка

Перед установкой нового элемента в автомат предварительно подключите высоковольтные провода согласно схеме модуля.Также необходимо обратить внимание на качество крепежа — излишки окисления и загрязнения тщательно убираются на торцах в местах соединений.
Далее модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место. Сборка элемента производится в обратной последовательности. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить работоспособность деталей. Если все вышеперечисленные признаки неисправности исчезли, значит, вы все сделали правильно.

Вывод

Итак, мы выяснили, что такое модуль зажигания и как его заменить.Напоследок отметим, что при подключении важно следить за правильностью подключения всей схемы разводки, так как при малейшей ошибке не удастся обеспечить работоспособность деталей этой системы.

fB.ru.

Модуль зажигания ВАЗ, ремонт и замена своими руками. Замена модуля зажигания ВАЗ 2114. Самостоятельная Замена модуля зажигания ВАЗ 2114

Для вызова топливно-воздушной смеси, и в впрыск, и в карбюраторных двигателях внутреннего сгорания необходима высоковольтная катушка зажигания.Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗа. Упомянутые распределители зажигания постепенно уходят в прошлое. На их замену приходят новые устройства — модули зажигания ВАЗ 2114.

Модуль ВАЗ2114, устройство и принцип действия

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если в устаревших системах высоковольтное напряжение возникло за счет размыкания контактов в распределителе системы зажигания, то на генератор импульсов в модуле поступают сигналы, подаваемые блоком управления.

Сигналы от датчиков от датчиков собираются на двигателе и генерируется управляющий импульс, который отправляется на модуль зажигания. Из напряжения бортовой сети он формирует высоковольтное напряжение и направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

В состав этого устройства входят две катушки, вырабатывающие высокое напряжение. Им помогает двухканальный электронный переключатель. Все элементы заключены в корпус из прочного пластика.На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения. Кроме того, здесь есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно встретить такие признаки модуля зажигания автомобиля модели ВАЗ 2114:

1. На одной из свечей нет искры.
2. Сильно плавает на холостом ходу.
3. Мощность мотора значительно снизилась.
4. Пропала просушка, при резком нажатии педали газа в двигателе возникли сбои.

Модуль зажигания, возможен ли ремонт модуля

Фактически все поломки данного устройства приводят к его замене, но в некоторых случаях все же можно отремонтировать модуль зажигания. Это особенно возможно при изменении поведения двигателя во время постукивания или движения. Самостоятельно отремонтировать модуль, если справишься с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические элементы модуля зажигания. Аккуратно избавьтесь от силикона, найдите поврежденные или обрежьте контакты и прочитайте их. Не забываем, что в блоке алюминиевые жилы, поэтому необходим специальный припой для их пайки.

После этого закрываем заднюю крышку и проверяем работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом. При отрицательном результате заменить модуль.Хотя переключатели электронные еще можно попробовать заменить.

Проверка системы на работоспособность

В любом случае проверку нужно начинать со свечей, для чего выносим их из гнезд. Сделать это очень просто. Следует снять с них кончики бронепровода и снять с посадочных мест с помощью специального ключа для поворота.

Потом их нужно осмотреть, почистить и проверить. Они должны быть коричневыми, без копоти и нагара.Если нагар есть, вполне возможно, что поршни и кольца износились. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверьте их работоспособность. Существуют специальные зонды для их проверки. Некоторые драйверы умеют делать это с пьезошигали. Если ничего подобного нет, то проверьте мотор. При исправности свечей нужно продолжать поиски дальше.

Инструменты помощники

Заменить модуль зажигания самостоятельно Каждый водитель может не нуждаться в специальном оборудовании или специальных навыках.Все, что потребуется автомобилисту:

1. Тряпка.
2. Ключ на 13.
3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такие работы можно выполнять как на ровном участке, так и в гараже.

1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы АКБ. Достаточно будет удалить только миноритарный терминал.
2. Далее с мест установки вынуть высоковольтные провода.Важно помнить их местонахождение. Если есть сомнения, сделайте теги. Местами провода менять нельзя, так как новая запчасть может выйти из строя.
3. Затем нужно аккуратно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
4. После снятия гаек прибор снимается с мотора.

Теперь берем тряпку и протираем место установки и около него.

Новое устройство следует внимательно осмотреть, после чего необходимо приступить к установке, которую необходимо проводить в обратном порядке.

Не забудьте правильно установить высоковольтные провода. Если все еще запутались, обратите внимание на колодку, на которой указано количество бронепровода.

Несмотря на то, что электронные устройства довольно надежны, поломки все же остаются. В некоторых случаях их можно избежать, для чего необходимо иногда увеличивать и поддерживать все части системы:

1. Следите, чтобы не было путаницы с высоковольтными кабелями — с большим внутренним сопротивлением в них может выйти из строя катушка.
2. Между электродами свечей необходимо проверять зазор, т.к. чрезмерно большие искровые промежутки негативно отражаются на устройстве.

• Как оформить новый Кузов, Документы на новый кузов в ГИБДД, новый закон июль 2017 года о постановке автомобиля в ГИБДД
• Присадки к двигателю, лучшие присадки для восстановления двигателя
• Как открутить болты как правильно откручиваем болты на колесах
• Ремень ГРМ зубчатый как заменить ремень ГРМ своими руками
Лада
• Ремень Лада Калина, как затянуть Лада Лада Ремень Калина и Лада Приора
• Системы сигнализации и безопасности автомобиля с Алиэкспресс по доступной цене и бесплатной доставке
• Подшипник ступицы, устройство, принцип работы, разновидности, признаки неисправности, диагностика, наладочные работы
• Порядок прокачки тормозов, прокачки тормозов на автомобиле ВАЗ (Классик) самостоятельно, полезные советы
• Какой амортизатор амортизаторы выбираем, ТОП-10 лучших производителей амортизаторов
• Автомобильный плеер, медиаплеер, автомобильный ПК, автомобильное зеркало с видеорегистратором Купить на Али Спресс по выгодной цене и бесплатная доставка
• Купить тонировку на машину, лучшая тонировка на машину
• Передние стойки ВАЗ 2110, как заменить передние стойки ВАЗ 2110 своими руками
• Амортизаторы подвески как заменить амортизаторы подвески своими руками
• Стабилизатор поперечной устойчивости, замена втулок стабилизатора поперечной устойчивости своими руками
• Полировка автомобиля своими руками, лучший полролол для вашего автомобиля
• Как поменять шаровую опору, заменить шаровую опору ВАЗ 2110
• Ремонт электроусилитель руля, установка электроусилителя на приору своими руками
• Путешествие на авто, товары для путешественников на авто для AlExpress: насосы, багажник, алкотестеры, буксировочные тросы и крюки по табличной цене и бесплатная доставка
• Grip , как заменить диск сцепления ВАЗ своими руками, возможные неисправности Сцепление
• Регулировка хода педали сцепления, регулировка педаль сцепления ВАЗ своими руками
• Авто barrard cars что такое авто barrard и как он работает
• Электроусилитель руля на ВАЗ, установка электроусилителя (ЭУР) своими руками, нужен по
евро
• Ремонт гидроагента, замена гидроусилителя руля (ГУР) своими руками
• Как заменить дворники автомобиля, как заменить щетки дворников, как заменить дворники двигателя своими руками
• Авто сабвуферы, системы защиты сабвуферов, комплектующие для сабвуферов, морские сабвуферы с Алиэкспресс по аналогичной цене и с бесплатной доставкой
• Автомобильные аксессуары: Bluetooth-гарнитура, кабели, адаптеры и вилки, пульт ДУ с Алиэкспресс по доступной цене и бесплатная доставка
• Парковка Датчики, парктроники, светодиодные датчики парковки с Алиэкспресс по доступной цене и с бесплатной доставкой
• Дизель Домс, диагностика двигателя в дыму цвет
• Бортовой компьютер, выбор модели, особенности установки
• Карандаш для удаления царапин, карандаш New Ton, Autocarandas, Skol Pencil
• Камеры как автомобильные С Алиэкспресс по доступной цене и с бесплатной доставкой
• Эквалайзер на заднее стекло , Автоэквалайзер с Алиэкспресс по доступной цене и бесплатная доставка
• Буферы, что это такое, Буферы на пружины, установка буферов на пружины пошаговая инструкция, Буферы Отзывы
• Как перепрошить навигатор, руководство по перепрошивке навигатора
• Помойте радиатор печки, чем ополосните радиатор печки автомобиля
• Машина тонет, что делать, если машина тонет, как выйти из тонущей машины
• Свечи зажигания автомобиля, как открутить сломанную свечу, как почистить свеча зажигания автомобиля
• Автомобильные датчики, такие как автомобильные датчики, помогают водителю, назначение и различные датчики
• Оригинальные тормозные колодки, для которых выбирают тормозные колодки автомобиль, на что обращать внимание при покупке тормозных колодок
• Покупка подержанного автомобиля, что нужно знать покупая подержанный автомобиль, полезные советы

проседан.RU.

Как снять и заменить модуль зажигания на ВАЗ-2114: фото и видео

Модуль зажигания принимает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси. Само устройство состоит из двух катушек, вырабатывающих высокое напряжение, и двухканального переключателя. Корпус изделия выполнен из прочного пластика.

Корпус модуля зажигания

Нарушения в этом элементе могут проявляться следующим образом:

• Заметное снижение мощности двигателя.
• Отсутствие искры на одной из свечей.
• Заметное «плавание» на холостом ходу.

Эти признаки показывают, что возникли неисправности в работе модуля зажигания. Если они проявились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из-под оригинальной детали

Для замены модуля зажигания понадобится тряпка и ключ на 13. Лучше всего делать на каком-нибудь ровном участке.

Progress

Проверка модуля зажигания (видео)

Что делать, если после замены модуля неисправность осталась?

В первую очередь необходимо проверить работу нового модуля.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие элементы системы зажигания.

Свечи и система зажигания

Если не помогает, нужно проверить свечи и при необходимости заменить (см. Подбор свечей на ВАЗ-2114).

Проверка состояния свечей зажигания

Перед этим нужно удалить наконечники бронепровода. Чтобы открутить свечи, придется использовать специальный ключ для поворота. Затем следует осмотреть свечи: они должны иметь обычный коричневый цвет и на поверхности не должно быть машины или копоти.

Если при замене модуля положение не исправлено, а на свечах есть бирка. Это означает, что кольца или поршни изношены, их необходимо заменить, а свечи очистить и установить обратно в разъем. Также стоит проверить зазор между свечами и электродами — слишком большое расстояние плохо сказывается на работе приборов.

Подробный процесс замены на видео

выводы

Таким образом, заменить неисправный модуль зажигания не очень сложно.Важно не перепутать расположение высоковольтных проводов, это приводит к быстрому выходу нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Модуль зажигания принимает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси. Само устройство состоит из двух вырабатывающих катушек и двухканального переключателя.Корпус изделия выполнен из прочного пластика.

Каркас модуля зажигания

Нарушения в этом элементе могут проявляться следующим образом:

• Заметное снижение.
• Отсутствие искры на одной из свечей.
• Заметное «плавание» на холостом ходу.

Эти признаки показывают, что возникли неисправности в работе модуля зажигания. Если они проявились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из-под оригинальной детали

Для замены модуля зажигания понадобится тряпка и ключ на 13. Лучше всего делать на каком-нибудь ровном участке.

Прогресс

Проверка модуля зажигания (видео)

Что делать, если после замены модуля неисправность осталась?

Прежде всего нужно.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5.8 ком!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие.

Свечи и система зажигания

Если не поможет, то нужно проверить свечи и при необходимости заменить (см.).

Проверка состояния свечей зажигания

Перед этим нужно снять наконечники армированных проводов. Чтобы открутить свечи, придется использовать специальный ключ для поворота.Затем следует осмотреть свечи: они должны иметь обычный коричневый цвет и на поверхности не должно быть машины или копоти.

Если замена модуля не исправила положение, и. Это означает, что кольца или поршни изношены. Их необходимо заменить, а свечи очистить и установить обратно в разъем. Также стоит проверить — слишком большое расстояние сказывается на работе устройств.

Подробный процесс замены на видео

выводы

Таким образом, заменить неисправный модуль зажигания не очень сложно.Важно не перепутать расположение высоковольтных проводов, это приводит к быстрому выходу нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Модуль зажигания (MD) играет решающую роль в работе автомобиля. Он создает импульс высокого напряжения и подает его на свечу зажигания. Питание от этого блока осуществляется от шины с напряжением 12 вольт.Модуль состоит из компактного пластикового корпуса, 2-х электронных блоков управления и высоковольтных трансформаторов. MH имеет четыре специальных разъема для подключения проводов. Симптомы неисправности блока зажигания связаны с выходом из строя тросов и свечей зажигания, на что следует обратить максимальное внимание диагностическим процедурам. К основным признакам поломки Минздрава относятся: нестабильная работа на холостом ходу, снижение тяги двигателя, машина плохо набирает обороты в процессе разгона, выход из строя пары цилиндров (1 и 4), (2 и 3).Далее подробно рассмотрим на примере модуля зажигания ВАЗ-2114 (проверка, снятие, замена).

Проверить модуль

Перед тем, как приступить к прямой проверке, нам необходимо протестировать монтажную колодку, которая подключается непосредственно к модулю. Для проверки тестером отсоедините колодку с проводами, подключите один щуп тестера к контакту блока «А», а второй штекер — к массе двигателя. Затем необходимо включить зажигание, в результате чего появляется импульс напряжения, около 12 В.должно быть на тестере.

При отсутствии тока проверьте исправность предохранителя модуля зажигания. После выполнения этих операций нужно проверить контакты на разрыв цепи. Возьмите контрольную лампу (это лампочка на 12 В с двумя включениями), проверьте контакты «А» и «В». Для этого включите стартер и следите за измерительным «прибором». Если лампа мигает — контакт работает, отсутствие признаков наличия напряжения говорит о наличии обрыва цепи.Повторите процедуру с контактом «Б». Модуль зажигания ВАЗ-2114 можно проверить тремя способами, рассмотрим их подробнее.

Установка рабочего стола из другого автомобиля

Этот способ самый простой при наличии дополнительного модуля. В целях экономии его можно на время наскучить от друга из другой машины, в этом случае нужно убедиться в его работоспособности. Опытные автомобилисты, которые много времени проводят в дороге, чаще всего пользуются именно этим методом.Так как выход из строя модуля зажигания в отечественных автомобилях — самая частая проблема. Здесь есть важное правило: если вы решили использовать «донора», орган должен быть с идентичным транспортом, иначе можно только усугубить ситуацию, не решив проблемы.

Механический метод проверки MW

Чтобы проверить этот метод, вам необходимо включить Force aggregate. После этого сдвиньте колодку проводки и сам модуль, по нему можно слегка постучать. Если в момент воздействия на рану сегменты двигателя работают нестабильно, возникают рывки или перебои, значит, контакты нарушены.Это одна из самых простых поломок, устранить которую можно за несколько минут.

Диагностика с помощью специального измерительного прибора

Для проверки МН необходим тестер, с помощью которого измеряется сопротивление на высоковольтных проводах. Включите прибор в модульном режиме, подключите контакты попарно к высоковольтным выводам блока 1 и 4, затем 2 и 3. Сопротивление должно быть одинаковым в обоих случаях. Точные цифры указаны в технической документации.транспортное средство. Различия или отклонения в полученных показателях говорят о выходе из строя модуля.

Демонтаж неисправного модуля зажигания

Изъятие старого модуля зажигания — простая процедура, которую может сделать любой автолюбитель без специальной подготовки. Чтобы избежать непредвиденных поломок и риска получить удар электрическим током, необходимо строго соблюдать последовательность, указанную в приведенной ниже инструкции. Для выполнения всех операций потребуется стандартный набор инструментов, в котором есть отвертки и ключи.

• Отключите систему, для этого отсоедините отрицательную клемму от аккумулятора.
• Снимаем колодку проводов, отключаем ее от модуля зажигания.
• Теперь нужно отсоединить провода от провода.
• Следующим шагом будет отсоединение крепления от двигателя.
• Наконец, вытащите модуль зажигания и открутите его держатель.

При установке нового модуля зажигания необходимо использовать подсказки, которые прилагаются к детали, а также могут быть указаны на упаковке детали.Клеммы проводки должны иметь соответствующие номера, обозначающие номера цилиндров. Более подробные инструкции Установка нового блока зажигания показана ниже.

В этом разделе мы подробно напишем, как заменить модуль зажигания. Для работы вам понадобится стандартный набор автомобильных инструментов. Требуемый блок, создающий импульс для запуска силового агрегата, находится под капотом, к нему идут провода проводов от свечей. Перед началом работы отключите минусовую клемму от АКБ.

• Снимите блок проводов и отсоедините высоковольтные кабели.
• Открутите болты крепления модуля к двигателю, теперь модуль можно снимать.

Установка нового модуля выполняется следующим образом: Подключите провода. Чтобы не перепутать подключения, воспользуйтесь схемой, размещенной на корпусе устройства. На проводах также указаны номера цилиндров. Все достаточно просто, перепутать их последовательность практически невозможно.

Наконец, нужно проверить систему. Если при включении мотора проблема исчезла, значит, вы все сделали правильно. Если неисправности не устранены, значит, в процессе установки была допущена ошибка, либо выбран неправильный источник поломки. В редких случаях причиной может быть неисправность нового модуля. Это происходит при покупке деталей «с рук» у непроверенных продавцов.

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему в машине столько всего от ее функционального состояния.

Проект

Модуль розжига довольно сложный, так как совмещает в себе технику и электрика. Устройство используется для создания высокого напряжения, передаваемого на свечу зажигания. Именно этот подводимый ток является основанием для зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря вполне обычным языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусмотрено использование модулей зажигания двух типов:

Блоки отличаются тем, что катушки работают по одной на паре свечей зажигания. Такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет претензию сразу на две свечи, а в ее конструкцию входят следующие элементы:

• Провода высоковольтные;
• Клеммы низкого напряжения;
• Вторичная и начальная обмотки;
• Core.

Отдельные модули, в которых катушки подводятся к каждой из 4-х секций отдельного костюма, отличаются выводом высоковольтных проводов через контакт пружины.Блоки легче проверить, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров этот аппарат весит около 1,5 килограмма.

Признаки поломки

По сути, признаки неисправности на модуле зажигания ВАЗ 2114 во многом схожи с поломкой других агрегатов. Например, вы можете наблюдать следующие явления:

• Троит двигатель;
• Машина глохнет на холостом ходу;
• Возникли проблемы при попытке завести машину и т. Д.

То есть на самом деле это может быть и не модуль. Потому что единственно правильное решение — проверка модуля зажигания На ВАЗ 2114.

Чек

Объясняется это тем, что поврежденные или неисправные провода пропускают неправильный ток, конфигурация которого не соответствует нужным параметрам. От этой искры идет неточно или неэффективно, модуль сгорает и приходит в негодность.

Вообще лучший вариант для проверки модуля зажигания на ВАЗ 2114 — это прикладной осциллограф а.Но, во-первых, далеко не каждый драйвер, а во-вторых, ими мало кто может пользоваться. Следовательно, проверка будет проводиться с помощью предоставленных средств:

• лампочка 12 вольт;
Тестер
• (за небольшие деньги можно купить в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверьте блок проводов. Его отключают и проверяют индикатор напряжения.
2. Для этого закрепите тестер на контакте А, а другую клемму закиньте на массу двигателя.
3. В нормальном состоянии индикатор напряжения будет 12 В.
4. Если напряжение наиболее вероятно, то сгорел предохранитель.
5. Если все в порядке, закинуть клеммы тестера на А и в контакты достать машину. При этом стартер должен покрутиться, а лампочка на 12 вольт замигает.
6. При отсутствии явлений данных можно говорить о наличии обрыва цепи и контактов.

Есть несколько способов проверить состояние агрегата.Поэтому рассмотрим каждый из них.

1. Остановите тестер в режиме омметра. Измерить их сопротивление на высоковольтных линиях, проходящих на цилиндрах 1 и 4, а затем по аналогии с проводкой 2 и 3 цилиндров. В штатном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
2. Подать немного девайса. Таким образом вы откроете проволочную колодку, модуль. Причем делать это нужно в режиме исправного силового агрегата. Если при нависании устройство работает без препятствий, все в порядке, вам повезло.Если нет, снова необходимо изучить состояние проводки.

Третий путь

Третий способ считается самым простым, так как он предусматривает замену вашего устройства на аналогичный, точно работающий. Но для этого нужно найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля аналогичного вашего года выпуска и используемого силовым агрегатом. Просто на моторах объемом 1,5 литра стоят модули, а на моторах 1,6 литра — катушки.

Но чтобы заменить модуль на модуль, придется сначала разобрать свой.Делается это следующим образом:

• Снимите минусовую клемму с аккумуляторной батареи, что позволит сделать авто;
• Отсоедините четыре высоковольтных от модуля зажигания;
• Отсоедините блок проводов. Для этого отожмите специальный фиксатор, удерживающий колодку на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне есть три длинных шпильки, за которые модуль будет просто тянуть.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым убедиться в исправности вашей неисправности.

Ремонт или замена?

Как показывает практика и опыт мастеров по ремонту автомобилей, чаще всего отремонтировать данное устройство не представляется возможным. Модуль подлежит только замене. Если пойти по принципу, то можно сделать ремонт, но это займет много времени, сил и даже денег.

Оптимальный вариант — покупка нового устройства. Он находится в районе 2-4 тыс. Руб. Все зависит от производителя и штата. Вы можете купить идеальный новый, хотя многие из них предпочитают бывшие в употреблении устройства.Выбор за вами уже есть.

Установка

Модуль устанавливается строго в порядке, обратном демонтажу. Важно учитывать три правила.

1. После установки модуля посмотрите на поверхность устройства. На нем показаны числа от 1 до 4. Это обозначения номеров цилиндров.
2. На концах высоковольтных устройств есть аналогичные номера — от 1 до 4. Они служат ориентиром для определения, какое высокое напряжение к какому разъему на модуле подключено.
3. Нет экспериментов. Все подключается строго по отметкам — 1 к 1, 2 к 2 и так далее.

На самом деле замену модуля зажигания на ВАЗ 2114 осуществить довольно просто. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила демонтажа и установки, проверьте устройство перед тем, как тратить деньги, и поменяйте его на новый. Не факт, что виновником проблем с вашей машиной будет модуль, на который вы грешите.

Эта таблица позволит вам проверить правильность подключения проводов от модуля зажигания к цилиндрам.

Знание признаков неисправностей модуля зажигания ВАЗ 2114 поможет автовладельцу определить причину поломки в случае проблем с запуском мотора.

[Скрыть]

Возможные причины неисправности модуля зажигания

Перед ремонтом основной детали необходимо разобраться с характером проблемы.Для этого потребитель должен знать о признаках неисправности, а также о причинах поломки.

Основные причины поломок прибора

Причины устранения неисправностей:

1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может не быть зазора, который регулирует производитель. Также сами свечи могут быть нерабочими или загрязненными, это определит для проведения визуальной диагностики. Если на устройствах есть треки, их необходимо удалить.
2. MH Проблемы могут возникнуть в результате частой проверки искры. На момент диагностики устройству назначается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
3. ВАЗ 2114 работает с отключенными высоковольтными кабелями. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на работе двигателя в целом.
4. Устройство работает в условиях сильных вибраций. Их влияние может быть связано с некачественной фиксацией модуля в посадочных местах.В результате вибрации заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
5. Внутри вилки с низковольтными кабелями нарушился контакт.
6. Первоначальное использование неисправного устройства или модуля с низким качеством сборки. Устранить этот заводской дефект можно только заменой механизма, ремонтировать оборудование бессмысленно.
7. Влага попадает внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его закрытию и поломке.

Признаки нарушения катушки

Основные признаки модуля зажигания ВАЗ 2114:

1. При попытке завести двигатель возникают трудности. Запуск мотора станка может быть затруднен из-за того, что искра на свече или нескольких отсутствует.
2. При движении на холостом ходу или стоянке с инженерным двигателем силовой агрегат крутится как поплавок. Их смена не связана с нажатием на педаль газа и прочими сторонними факторами.Это происходит произвольно.
3. Сбои в питании автомобильного мотора. Особенно это ощущается при движении в гору или резком ускорении. Также неисправности могут возникать при движении по ровной дороге.
4. Перестал работать несколько цилиндров. Обычно эти устройства работают в паре, поэтому могут отказать элементы 1-4 или 2-3. На нерабочие цилиндры может указывать «троекция» двигателя.
5. На панели приборов появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблема проявится не только в работе двигателя, но и при его запуске.

Канал «Простое мнение» На примере автомобиля Lada Priora подробно рассказали о симптомах, которые появляются при работе модулей зажигания.

Как самостоятельно проверить модуль зажигания ВАЗ 2114?

Самый простой способ проверить устройство без снятия — это диагностировать момент действия силового агрегата.Когда мотор стал работать нестабильно, необходимо поочередно отключать соединительные элементы от каждого компонента модуля. При отсоединении разъема от работающего устройства произойдет замена двигателя. Появятся сбои, усилится нестабильная работа агрегата. При отключении нерабочего элемента МН мотор будет работать точно так же.

Есть еще один простой метод диагностики, принцип его таков:

1. Для проверки потребуется помощник.Удаление свечи из посадочного гнезда. От прибора отключен высоковольтный кабель.
2. Отсоединенный провод затем подключают к свече, которая прикладывается к корпусу блока питания.
3. Пуск двигателя машины произведен, необходимо обязательно проследить за искрой в свече. При его прохождении между устройством и поверхностью силового агрегата появится синий свет, его образование сопровождается треском. Если искр нет, диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования Вы можете провести диагностику МВ с помощью контрольного светового индикатора, рассчитанного на 12 вольт. Один провод от лампы подключаем к выводу разъема А, а второй подключаем к массе для заземления. Помощник должен запустить силовой агрегат или пролистать пусковой механизм. Если при выполнении этих действий лампочка мигает, значит прибор исправен. Аналогичные действия необходимо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник автоэлектрика».

Проверка мультиметром блока зажигания

Диагностика проводится в следующем порядке:

1. Машина запущена.
2. Переключатель тестера должен быть установлен в режим измерения постоянного тока Предел должен быть до верхнего предела вольт.
3. Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на массу. В качестве массы можно использовать кузов автомобиля или блок цилиндров. При наличии питания на дисплее диагностического прибора появится индикатор 12 вольт.
4. Далее тестер переходит в рабочий режим, диапазон значений до десятка Ом.
5. Один контакт диагностического прибора подключается к выходу С, а второй идет на массу. Если прибор исправен, то проверка покажет менее 1 Ом.
6. На следующем этапе тестер необходимо перевести в режим вольтметра. Диапазон значений до максимума вольт.
7. Один из контактов идет на вывод с маркировкой в, а второй подключается к массе.
8. Если диагностика показала, что напряжение меньше 0,3 вольт, значит прибор исправен. Это говорит о четком прохождении сигнала от контроллера Холла. В комплекте можно провести аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.

Непосредственная проверка вторичных обмоток на обрыв

Для диагностики вторичных элементов МН тестеру понадобится еще и тестер

1. Из разъемов прибора нужно отключить все подключенные проводники.
2. В диагностической аппаратуре установлен режим омметра, диапазон значений до десятка Ом.
3. Контактные щупы тестера необходимо подключить к модулю парных разъемов. Например, во втором и третьем, а также в первом и четвертом.
4. Если диагностика показала одинаковые результаты, то все обмотки исправны. Параметр сопротивления должен быть около 5,4 кОм. Если полученные значения выше, это говорит о внутренней поломке устройства.При меньших параметрах можно сделать вывод о наличии поломки.

Игорь Белов поделился эффективными вариантами диагностики ЗГ в гаражных условиях.

При каких неисправностях есть возможность ремонта прибора?

В связи с тем, что модуль зажигания в конструкции включает соединение двух катушек, его ремонт затруднен. При наличии поломки или поломки, а также оплавления витков можно решить проблему заменой прибора.Это касается любых повреждений, которые появляются внутри катушек. Единственный вариант исправить ситуацию без замены прибора — отремонтировать повреждение шипа.

Ремонт модуля зажигания

Ремонт производится после подготовки всех инструментов и материалов:

• комплект торцевых ключей, понадобится инструмент на 10, 13 и 17;
• шестигранник на 5;
• отвертка с плоским жалом;
• паяльник с алюминием и флюсом;
• лак для ногтей;
• стратегические проводники.

Восстановление модуля зажигания производится как:

1. Ключ устанавливается в выключатель. Двигатель заводится. Затем нужно переместить контактные элементы на модуле, чтобы убедиться в их исправности.
2. Силовой агрегат останавливается. Модуль удален.
3. Произведена очистка корпуса прибора от пыли. Для разбора необходимо вскрыть корпус, это делается продвижением его отверткой. Внутри устройства есть плата, на которой есть силиконовая пленка, от нее надо избавиться.
4. Удаление алюминия с высоковольтных контактных элементов. Удаляются старые провода.
5. Следующим шагом будет пайка схемы новых проводов. Для этого очистите поверхность коллекторного устройства от летящих следов. Затем плату необходимо установить на электроплиту и нагреть примерно до 200 градусов. При повышении температуры можно услышать легкий запах Гэри. Схема не страшна, ее нагрев позволит упростить процедуру пайки.
6. Далее выполняется пайка. С помощью паяльника, флюса и алюминия концы проводников необходимо подсоединить к модулю зажигания. Все контактные элементы проводников, которые подключаются к схеме, необходимо обработать лаком для ногтей.
7. Далее производится сборка устройства в обратной последовательности и установка в сиденье. После установки запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика устройство фиксируется в месте посадки.
8. Если вышел из строя транзистор или коммутационное устройство, то эти компоненты не подлежат ремонту, но вы можете их заменить. Для этого детали извлекаются из платы и меняются на новые.

Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.

Замена модуля зажигания ВАЗ 2114

Если ремонт MR ВАЗ 2114 нецелесообразен или невозможен, то можно решить проблему с работой устройства, заменив его.

Менять оборудование нужно только при отключенном аккумуляторе. В противном случае есть риск появления замыкания и выхода из строя других электроприборов.

Как снять модуль зажигания ВАЗ 2114?

Процедура демонтажа выполняется следующим образом:

1. Первая бортовая сеть дилеров Для этого отрицательный зажим на аккумуляторной батарее ослабляется гаечным ключом.
2. Затем B. моторный отсек. Осуществляется поиск MH. Вы можете найти устройства в четырех, которые переходят от свечей зажигания непосредственно к оборудованию.Эти кабели отключены от MW.
3. Затем отключите разъем с проводниками от устройства. Необходимо отсоединить фиксирующее крепление, расположенное на корпусе модуля зажигания.
4. Сам MH закреплен на кронштейне с помощью трех гаек. С помощью ключа нужно открутить.
5. После демонтажа крепления снимается приспособление, расположенное на трех шпильках.

Подключение нового устройства

Процедура установки оборудования выполняется в обратной последовательности, при установке следует учитывать следующие нюансы:

1. После установки модуля зажигания необходимо осмотреть его поверхность.На нем есть цифры — 1, 2, 3 и 4. Эти символы обозначают номера цилиндров, к которым должен быть подключен MH.
2. Для правильного подключения устройств нужно смотреть на наконечники высоковольтных кабелей. У них также есть маркировка с такими же номерами. Это сделано для того, чтобы упростить процедуру подключения MH к кабелям.

Схема подключения

Подключите устройство в соответствии со схемой, представленной в этом разделе.

Схема подключения МН на ВАЗ 2114

Как проверить прибор после подключения?

Диагностика работы нового 2114 может производиться только с помощью специального прибора — высоковольтного разрядника.

Его можно найти практически в любом автомагазине. С помощью оборудования можно диагностировать модуль, а также высоковольтные кабели на наличие искры. Для проверки устройство необходимо подключить к устройству и воспользоваться инструкцией по эксплуатации.

Что делать, если после замены модуля неисправность осталась?

Если после выполнения ремонта проблема в работе Минздрава осталась, то есть вероятность, что причина проблемы не в модуле.Необходимо провести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других комплектующих:

1. Перед демонтажем приборов необходимо отсоединить наконечники высоковольтных кабелей. Их состояние проверяется на наличие повреждений. Дефекты наконечников часто приводят к сбоям в работе свечей. При повреждении меняют провода. Также необходимо оценить состояние «высоковольтных устройств». Они не допускаются при дефектах и ​​повреждениях изоляции.
2. После отсоединения наконечников свеча демонтируется, для откручивания используется специальный свечной ключ.
3. Состояние устройств после демонтажа оценивается. Цвет деталей должен быть коричневым, не допускается наличие ворса и нагара на электродах. При появлении нехарактерных следов приборы очищают, для этого используют металлическую щетку или мелкозернистую наждачную бумагу. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
4. Проверяется состояние зазора между деталью и электродным элементом.Если он слишком большой, это говорит о неправильной работе устройства. Потребуется замена свечи.

Что автовладельцам выгоднее: ремонт или замена модуля зажигания?

Если есть возможность ремонта модуля зажигания, то его можно восстановить. Здесь каждый потребитель должен решить, что ему выгодно — потратиться на новый МЗ или отремонтировать старый.

Фотогалерея

Фото разборки старого МЗ.

Видео «Визуальное руководство по замене МЗ»

Канал Sto Tonn представил визуальное пособие по замене модуля зажигания на отечественном автомобиле ВАЗ 2114.

Бесконтактная система зажигания, как установить на машины ВАЗ своими руками. Как установить бесконтактную систему зажигания?

Как известно, сегодня практически все автомобилисты используют бесконтактную систему зажигания. Именно она устанавливается производителями на все современные автомобили, но у владельцев Вазовской классики остается только два варианта действий — либо с завистью наблюдать за ее работой на других автомобилях, либо установить аналогичную систему на своей машине. Эта статья написана специально для тех, кому еще не приходилось знать все преимущества применения бесконтактной системы зажигания, однако для тех, кто собирается этим заняться в ближайшее время.

Бесконтактная система зажигания, устройство и принцип действия

Бесконтактная система зажигания, которую мы собираемся установить, полностью создана из полупроводников, другими словами, полупроводниковые детали — это электронные компоненты, которые способны гораздо эффективнее и лучше выполнять свои обязанности.

Очень интересно, что в системах бесконтактного зажигания даже при малой скорости работы силового аппарата не снижается напряжение на свече зажигания, что существенно улучшает условия пуска мотора и очень актуально в зимнее время года.Если говорить о названии системы, то здесь имеется в виду схема и размыкание электрической цепи без необходимости использования механического контакта. Достаточно электронного переключателя, который производит блокировку или разблокировку выходного транзистора.

Что касается инжекторных и карбюраторных двигателей, то в них система бесконтактного зажигания немного отличается, однако это не совсем разные системы.

Штатная система зажигания в классике ВАЗ, в которой ее недостатки

Несомненно, на самом деле с описанными ниже проблемами сталкивался каждый владелец ВАЗа.Если говорить в целом, штатная система зажигания в классических моделях ВАЗ достаточно надежна, однако в контактной системе есть свои особенности, они являются первопричиной всех бед.

Большинство автовладельцев и профессионалов в этой области считают вазовские штатные системы зажигания главным недостатком. Просто наличие этой контактной группы, которая подвергается механическим повреждениям, например, изгибу и износу контактов, окислению, вибрации и т. Д. Из-за механических нагрузок. Подшипник уменьшается.Все вышеперечисленные проблемы указывают на обтачивание контактной системы и в моральном, и в техническом плане. На данный момент существует совершенно новая, совершенно другая, более надежная и гибкая система под названием бесконтактная система зажигания.

Странно, почему производители автомобилей ВАЗ не понимают и продолжают оснащать свои автомобили штатными заднеприводными системами зажигания, хотя бесконтактные системы были заполнены пятнадцатью годами назад на восьмерках. Кстати, попыток установить на классику бесконтактное электронное зажигание было несколько, однако успехом они не увенчались.

Бесконтактная система зажигания, преимущества бесконтактной системы зажигания перед штатной

Во-первых, установив на свой автомобиль бесконтактную систему зажигания, каждый водитель забудет описанные выше неприятности. Но гораздо важнее то, что вы получаете множество незаменимых, ценных и необходимых преимуществ, которые отличают эту систему. Например, искра большей мощности, которая образуется при увеличении напряжения во всей цепи, вместо 18 кВ вы получите 24 кВ и многие другие.В автомобилях, на которых установлено бесконтактное зажигание, значительно снижается выброс выхлопных газов, и сгорание топливовоздушной композиции проходит на полной мощности. С двигателем тоже лучше работает. Несомненно, преимуществ у бесконтактной системы зажигания очень много, а недостатки, если они есть, совершенно незаметны на фоне достоинств.

Если выше достоинств бесконтактной системы зажигания вам еще недостаточно, предлагаю вашему вниманию четыре основные причины, по которым ее установка просто необходима на классические модели ВАЗ:

1.Необязательно все время чистить контакты и регулировать зазоры, следить за работой и периодически ее контролировать. Эта система сделает работу машины более надежной.

2. Искра будет оптимально распределяться по всем цилиндрам мотора, хотя на контактах с кулачком отсутствует складка. Более того, исчезнет биение оси раскачивания и вибрация, что очень характерно для классических моделей ваз.

3. Большой разряд в свече зажигания, который обеспечит в цилиндрах эффективное воспламенение топливовоздушного вещества.Таким образом, сгорание смеси будет абсолютным, а значит, расход топлива будет меньше. В среднем автомобиль сэкономит около пяти процентов топлива. Не говоря уже о том, что показатель выхлопных газов будет меньше двадцати процентов.

4. При низких температурах воздуха существенно улучшится пуск мотора, несмотря на то, что в свечах зажигания сила напряжения не упадет даже при малых оборотах двигателя.

Бесконтактная система зажигания где купить и как установить

Купить бесконтактную систему зажигания можно в любом магазине, специализирующемся на аналогичных устройствах.Если вы решили установить систему на автомобиль отечественного производства, лучше приобрести бесконтактную систему, произведенную в нашей стране. Обойдется такой комплект примерно в две тысячи рублей, но по длительности работы, эффективности и надежности нисколько не уступает зарубежным аналогам.

Безусловно, вы можете заказать подобную систему через Интернет. Интернет-магазинов, специализирующихся в этой области, довольно много, кроме того, их можно приобрести еще и с отдельными деталями комплекта, например, катушкой, проводом, резиной или переключателем.Бесконтактная система зажигания способна безотказно работать долгое время, при этом ее установка не требует специальных навыков и осуществляется очень просто.

Если говорить о недостатках, то это устройство имеет довольно высокую цену, по сравнению с обычной системой зажигания, однако в процессе работы окупается. Иногда бывает, что переключатель может выйти из строя, потому что он слишком чувствителен к слабой фиксации, но скорее можно назвать исключением из правила, чем недостатком.

Установка бесконтактной системы зажигания на автомобили ВАЗ, шаг за шагом

Ротор системы бесконтактного зажигания — специализированный датчик распределителя.

Выключатель предназначен для прерывания тока в цепи катушки, а резина (датчик-распределитель) подает на него сигналы.

Что касается бесконтактной катушки зажигания, то ее назначение — преобразовывать ток низкого напряжения в высокий, чтобы обеспечить пробой между электродами свечи зажигания.

В комплект входят свечи зажигания и провода, зазор на свечу должен быть 0.7-0,8 мм.

1. Для начала установки системы бесконтактного зажигания необходимо выставить правильное зажигание на старой резине.

2. Далее нужно снять крышку с датчика проводов-распределителя.

3. От катушки требуется отключить высоковольтный провод.

4. Затем необходимо установить направление бегунка, расположенного вверху распределителя, с помощью коротких включений стартера. Ползун нужно плавно раздвигать перпендикулярно мотору, после чего запрещается проворачивать коленвал.

5. Далее нужно снять старый трамблер.

6. С нового трамблера снимаем крышку.

7. Вставьте вместо старого.

8. Выставив зажигание, необходимо совместить его с точками, намеченными на старой резине.

9. Затем нужно одеть новую крышку и провода на завалы.

10. Катушку тоже нужно поменять на новую

11. После этого нужно подключить провода.

12.Далее необходимо установить выключатель, рекомендуется установить его в свободное пространство между коллектором и балкой шайбы. Прикрутить можно и обычными шурупами, предварительно проделав необходимые отверстия в корпусах.

13. Также желательно поменять и свечи.

14. В завершение необходимо проверить работу проводов и конечно же запустить двигатель.

Катушка зажигания ВАЗ 2114 8. Модуль зажигания (катушка зажигания)

Для воспламенения топливовоздушной смеси как в инжекторных, так и в карбюраторных двигателях внутреннего сгорания требуется высоковольтная катушка зажигания.Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗ. Распределители зажигания, называемые дистрибьюторами, постепенно уходят в прошлое. На смену им пришли новые устройства — модули зажигания ВАЗ 2114.

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если высокое напряжение в устаревших системах было создано путем отключения контактов в распределителе системы зажигания, то генератор импульсов в модуле — это сигналы, подаваемые блоком управления.

Блок управления собирает сигналы от датчиков двигателя и генерирует управляющий импульс, который отправляется на модуль зажигания. Из напряжения бортовой сети он генерирует высокое напряжение и направляет его на свечу цилиндра для воспламенения топливовоздушной смеси.

Это устройство включает две катушки, генерирующие высокое напряжение. В этом им помогает двухканальный электронный переключатель … Все элементы заключены в прочный пластиковый корпус. На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения.Кроме того, здесь расположены клеммы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно обнаружить следующие признаки неисправности модуля зажигания автомобиля ВАЗ 2114:

1. На одной из свечей нет искры.
2. Холостой ход сильно плавает.
3. Существенно уменьшилась мощность двигателя.
4. При разгоне пропала динамика, при резком нажатии появились зазоры на педали газа при работе двигателя.

Модуль зажигания, можно ли отремонтировать модуль

Фактически все поломки данного устройства приводят к его замене, однако в некоторых случаях ремонт модуля зажигания все же возможен. Это особенно возможно, когда поведение двигателя меняется во время постукивания или покачивания. Вы можете отремонтировать модуль самостоятельно, если умеете обращаться с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические компоненты модуля зажигания.Осторожно утилизируйте силикон, найдите поврежденные или сломанные контакты и припаяйте их. Не забываем, что в блоке есть алюминиевые проводники, поэтому для их пайки потребуется специальный припой.

После этого закройте заднюю крышку и проверьте работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом. Если результат отрицательный, модуль необходимо заменить. Хотя еще можно попробовать заменить переключатели электронные.

Проверка системы на работоспособность

В любом случае проверку надо начинать со свечей, для чего вынимаем их из гнезд.Сделать это очень просто. Концы бронепровода следует снять с них и снять с посадочных мест с помощью специального гаечного ключа для поворота.

Затем нужно осмотреть, почистить и проверить. Они должны быть коричневыми, без копоти и нагара. Если есть нагар, возможно, поршни и кольца изношены. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверим их работоспособность. Для их проверки есть специальные щупы.Некоторые водители умеют делать это из пьезозажигалки. Если ничего подобного нет, то проверьте это на моторе. Если свечи в хорошем состоянии, нужно продолжить поиски дальше.

Вспомогательные инструменты

Каждый водитель может самостоятельно заменить модуль зажигания; для этого не требуется специального оборудования или специальных навыков. Все, что нужно автолюбителю:

1. Тряпки.
2. Ключ на 13.
3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такую работу можно проводить на ровной поверхности или в гараже.

1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы АКБ … Достаточно будет снять только минусовую клемму.
2. Далее вытаскиваем высоковольтные провода из мест крепления. Важно помнить их местонахождение. В случае сомнений можно сделать теги. Не меняйте местами провода, так как новая запасная часть может выйти из строя.
3. Затем необходимо аккуратно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
4. Отвернув гайки, снимаем приспособление с мотора.

Теперь берем тряпку и протираем место установки и вокруг нее.

Новое устройство следует внимательно осмотреть, а затем приступить к установке, которая должна выполняться в обратном порядке.

Не забудьте правильно установить высоковольтные провода. Если все еще запутались, обратите внимание на колодку, на которой указаны номера бронепровода.

Несмотря на то, что электронные устройства достаточно надежны, поломки все же случаются. В некоторых случаях их можно избежать, для чего необходимо хотя бы иногда проверять и обслуживать все части системы:

1. Убедитесь, что нет путаницы с высоковольтными кабелями — при большом внутреннем сопротивлении в них катушки могут выйти из строя.
2. Необходимо проверить зазор между электродами свечи зажигания, поскольку слишком большие искровые промежутки отрицательно отражаются на устройстве.

Когда нужно менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки, которые он подает в случае неисправности, следующие:

• Автомобиль может дергаться.
• А также возможно, что обороты двигателя будут плавными.
• Ко всему этому нестабильная работа двигателя на холостом ходу, то есть он просто заглохнет.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем найдите модуль зажигания в двигателе и, обнаружив его, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Далее откручиваем три гайки, которыми этот модуль крепится к кронштейну.

Примечание!
Для облегчения визуальной идентификации посмотрите ниже фото, на котором показаны места крепления модуля к кронштейну тремя гайками!

5) Затем снимите модуль с трех длинных штифтов на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при переустановке обязательно нужно знать две вещи:

1.После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите там цифры: 1, 2, 3, 4. Итак, эти цифры обозначают номера соответствующих цилиндров.

2. Заметили ли вы, что такие же цифры присутствуют и на концах высоковольтных проводов: 1, 2, 3, 4. Все это сделано для того, чтобы вам было легче определить, какой из высоковольтных проводов провода напряжения должны быть подключены к модулю.

Примечание!
При повторной установке модуля подключите все высоковольтные провода строго по номерам, например: «первый провод — к первому выводу», «второй провод — ко второму выводу» и т. Д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам понадобится «разрядник высокого напряжения », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на наличие искры.

Примечание!
На видео четко видно, что модуль зажигания исправен, потому что при подключении к нему всех проводов по очереди на искровом промежутке постоянно появляется искра, но при последней проверке видно, что искра гаснет немного, но все же модуль показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте внимательны и ни в коем случае не производите с ним никаких действий, не отключив аккумулятор!

Форсунка управляет впрыском топлива, а также может управлять зажиганием.На всех новых инжекторных машинах зажигание задается компьютером и регулируется заливкой разных прошивок. Но так было не всегда, и на старых машинах, тех же японцах из 90-х компьютер регулирует только впрыск топлива, а угол опережения зажигания выставляется с помощью трамблера и выставляется так же, как на старых моделях Lada, и В зависимости от скорости опережение зажигания регулируется с помощью более сложной вакуумной системы, чем на карбюраторных «Жигулях». Иногда пробивается одна трубка, и в рабочем режиме может пропасть тяга, придется искать и устранять этот дефект.

Но вернемся к более современным системам зажигания, которые управляются компьютером, тем более что изначально они устанавливались на инжекторные ВАЗ.

Датчики зажигания и бирки

Для правильной работы системы зажигания компьютер должен считывать правильную информацию с датчиков. В дальнейшем эта информация обрабатывается в соответствии с вшитыми в инжектор топливными картами.

Основной сигнал поступает с датчика коленвала. Этот датчик показывает положение коленчатого вала в данный момент времени и, руководствуясь им, рассчитывает, в какой момент нужно впрыснуть топливо, и в какой момент воспламенить это самое топливо, в зависимости от оборотов двигателя, которые также определяются этим датчиком.

1 — ведущий диск коленвала; 2 — датчик положения коленчатого вала; 3 — угол поворота коленчатого вала; 4 — выходной сигнал датчика положения коленчатого вала

А вот так выглядит типичный сигнал, получаемый компьютером от датчика положения коленчатого вала. Обратите внимание на 270 ° — это как нулевая точка, показывающая компьютеру, что двигатель повернулся и начинается новый цикл. Это достигается за счет отсутствия зуба на звездочке привода ГРМ коленчатого вала.

Управление зажиганием

Электронное управление зажиганием

Как установить угол зажигания? В системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к электронному блоку управления (ЭБУ) или «мозгам» автомобиля.И там вы можете увидеть, как работает двигатель в режиме реального времени — какие сигналы поступают с датчиков, какая частота вращения двигателя, расход топлива, угол впрыска, угол зажигания и другие входные и выходные данные.

В принципе, нет необходимости ничего менять во время работы, если вы не меняете прошивку. То есть, если машина как-то некорректно стала работать, то, скорее всего, причин может быть несколько:

1. С датчиков поступает неверный сигнал — в этом случае вы можете заменить якобы неисправный датчик на замену, заведомо исправную, и посмотреть, изменится ли результат.
2. Напряжение в сети некорректное и соответственно датчики выдают неверный сигнал. Входной сигнал на датчик — 5В, если этот показатель другой, то ЭБУ получит неверные входные данные и двигатель не сможет работать в штатном режиме.
3. Неисправный ЭБУ. Нередко бывает, что перебрав все, что можно, оказывается, что мозги улетели. Но это не страшно, на ВАЗе они недорогие.

Поэтому как таковое зажигание на инжекторных машинах не ставится, оно уже включено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на форсунке ВАЗ-2110

При работающем двигателе некоторые фазы должны работать синхронно, распределительный вал должен совпадать с коленчатым валом, а моменты впрыска топлива и зажигания должны коррелировать с ними. Рассмотрим все это на примере ВАЗ-2110.

Как выставить зажигание на форсунке ВАЗ 2110

Если машина не заводится, стреляет, чихает и все в трубе, где-то нет никаких следов и с этим нужно бороться.

На любом станке метки ГРМ должны быть идеально совмещены, только тогда он будет работать нормально. На ВАЗ-2110 метка коленвала находится на маховике. Необходимо заглянуть в смотровое окошко на картере коробки передач, сквозь которое виден маховик. Лучше осветить фонариком, потому что это не так просто увидеть.

Этикетки должны идеально совпадать. Но … Этого может и не случиться. Дело в том, что при разборке двигателя маховик можно поставить с другой стороны, и тогда эти отметки никому не понадобятся.Рассмотрим другие способы, как действовать в такой ситуации. Честно говоря, никогда не выставлял ГРМ по метке на маховике, мне этот способ не нравится.

Аналогичная отметка имеется на переднем ременном шкиве. Две точки должны совпадать — одна на зубчатом шкиве, а другая на масляном насосе. Если они совпадают, это означает, что поршни находятся в ВМТ 1-го и 4-го цилиндров, а коленчатый вал установлен в исходное положение. Осталось проделать то же самое с распредвалом.

На одновальных головках ВАЗ-2114, 2108, 2110 необходимо совместить прилив на звездочке и выступ на задней крышке ремня ГРМ.

Для двухвальных 16-клапанных моторов, которые встречаются на ВАЗ-2112, схема выглядит немного иначе, метки на звездочках обоих распредвалов должны смотреть четко вверх, на задней крышке есть соответствующие метки, с которыми они должны совпадают.

Если все метки совпадают, отлично, время идеальное. Теперь осталось проверить, правильно ли установлен датчик коленвала.

Датчик положения коленвала на ВАЗ-2110 установлен в передней части двигателя; он считывает показания со звездочки, которая установлена ​​на шкиве.Эта звездочка ставится на ключ. И здесь есть несколько вещей, которые нужно проверить.

Поскольку шкив находится на шпонке, возможна ситуация, когда его седло сломается, и шкив будет установлен под другим углом, слегка развернут. Отсюда на датчик коленчатого вала будет подан неверный сигнал, раньше или позже, чем должно быть, соответственно, и при включении зажигания будет непонятно, когда. Надо будет точнее обнажить сломанный шкив, либо поменять вместе с ключом.

Другая проблема может заключаться в том, что датчик положения коленчатого вала может находиться слишком далеко от звездочки шкива (возможно, датчик немного нестандартен или неправильно установлен), и в этом случае сигнал будет неверным.

Это, пожалуй, все причины, которые приводят к неисправности зажигания на ВАЗе.

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему так много зависит от его функционального состояния в автомобиле.

Проект

Модуль зажигания довольно сложный, так как совмещает в себе технику и электрику. Устройство используется для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток является основой зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря очень простым языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусмотрено использование модулей зажигания двух типов:

Блок катушек отличается тем, что катушки работают одна на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет претензию сразу на две свечи, а в ее конструкцию входят следующие элементы:

• Провода высоковольтные;
• Клеммы низкого напряжения;
• Вторичная и начальная обмотки;
• Core.

Модули раздельные, где катушки подводятся к каждой из 4-х секций с отдельной претензией, отличаются выводом высоковольтных проводов через пружинный контакт.Блочные блоки легче проверить, их легко удалить и заменить.

Примечательно, что при размере 11х11х7 сантиметров этот блок весит около 1,5 килограмма.

Знаки поломки

По сути, признаки неисправности в модуле зажигания ВАЗ 2114 во многом схожи с поломкой других агрегатов. Например, вы можете наблюдать следующие явления:

• Двигатель троит;
• Автомобиль глохнет на холостом ходу;
• Возникли проблемы при попытке завести машину и т. Д.

То есть на самом деле это может быть вообще не модуль. Поэтому единственно правильное решение — проверить модуль зажигания. на ВАЗ 2114.

Чек

Это объясняется тем, что поврежденные или неисправные провода посылают неправильный ток, конфигурация которого не соответствует требуемым параметрам. От этого искра попадает неточно или неэффективно, модуль перегорает и приходит в негодность.

Наилучшим вариантом проверки модуля зажигания на ВАЗ 2114 является приложение осциллографа . и.Но, во-первых, он есть не у каждого драйвера, а во-вторых, им мало кто может пользоваться. Следовательно, проверка будет проводиться с использованием подручных средств:

• лампочка 12 вольт;
Тестер
• (можно за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверить колодку проводов. Его отключают и проверяют индикатор напряжения.
2. Для этого закрепите тестер на контакте A, а другую клемму опустите на массу двигателя.
3. В нормальном состоянии индикатор напряжения будет 12 В.
4. Если нет напряжения, скорее всего перегорел предохранитель.
5. Если все в порядке, поменяйте клеммы вашего тестера на контакты А и В, заводите машину. В этом случае должен включиться стартер, а лампочка на 12 вольт должна мигать.
6. При отсутствии этих явлений можно говорить о наличии обрыва в цепи контакта А.

Есть несколько способов проверить состояние вашего аппарата.Поэтому мы рассмотрим каждый из них.

1. Установить тестер в режим омметра. Измерьте их сопротивление на высоковольтных кабелях, идущих к цилиндрам 1 и 4, а затем, по аналогии, на проводке цилиндров 2 и 3. В нормальном состоянии прибор выдаст вам показания от 5,2 до 5,5 Ом.
2. Слегка потяните за устройство. Таким образом, вы встряхиваете блок проводов, модуль. Причем делать это нужно в рабочем режиме силового агрегата. Если при откручивании устройство работает беспрепятственно, значит, все хорошо, вам повезло.Если нет, придется снова изучить состояние проводки.

Третий путь

Третий способ считается самым простым, так как предполагает замену вашего устройства на аналогичный, который точно работает. Но для этого нужно найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля, похожего на ваш по году выпуска и б / у силовому агрегату … Просто у 1,5-литровых двигателей есть модули, а у 1,6-литровых — катушки.

Но чтобы заменить модуль на модуль, сначала нужно разобрать свой.Делается это следующим образом:

• Снимите отрицательную клемму с аккумуляторной батареи, которая обесточит автомобиль;
• Отсоединить четыре высоковольтных отсека от модуля зажигания;
• Отсоединить колодку жгута. Для этого выдавите специальную защелку, удерживающую колодку на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне есть три длинных штифта, с которых модуль легко снимается.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым убедившись, что он исправен, а ваш неисправен.

Ремонт или замена?

Как показывает практика и опыт автомастеров, чаще всего отремонтировать данный прибор не удается. Необходимо только заменить модуль. При соблюдении принципа провести ремонт можно, но на это уйдет много времени, сил и даже денег.

Лучший вариант — приобрести новое устройство.Стоит около 2-4 тысяч рублей. Все зависит от производителя и состояния. Можно купить совершенно новый, хотя многие предпочитают подержанные устройства. Здесь выбор за вами.

Установка

Модуль устанавливается в порядке, обратном разборке. При этом важно учитывать три правила.

1. После установки модуля посмотрите на поверхность устройства. Он содержит цифры от 1 до 4. Это обозначения номеров цилиндров.
2. На концах высоковольтных устройств есть аналогичные номера — от 1 до 4. Они служат ориентиром для определения, какое высоковольтное устройство подключено к какому разъему на модуле.
3. Без экспериментов. Все связано строго по оценкам — 1 к 1, 2 к 2 и так далее.

На самом деле заменить модуль зажигания на ВАЗ 2114 довольно просто. Для этого не нужно быть профессиональным автомехаником.Просто соблюдайте основные правила разборки и установки, проверьте устройство, прежде чем тратить деньги и менять его на новый. Не факт, что виновником проблем с вашей машиной будет модуль, на который вы грешите.

Эта таблица позволит вам проверить правильность подключения проводов от модуля зажигания к цилиндрам.

Бензин в цилиндрах двигателя внутреннего сгорания воспламеняется от искры, генерируемой системой зажигания.Модуль зажигания — это главный элемент системы, создающий искру на свечах зажигания с помощью высокого напряжения. Каждый производитель автомобилей разрабатывает и изготавливает собственный оригинальный модуль, но принцип его работы одинаков для всех устройств. В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания негативно сказываются на работе двигателя, вплоть до выхода из строя силового агрегата.

Назначение и принцип работы

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах.Он состоит из двух катушек с замкнутым магнитопроводом и двухканального переключателя. Иногда переключатель выполнен в виде отдельного устройства, но в большинстве случаев он совмещен с электронным блоком управления двигателем. Внешне модули различаются количеством проводов соединительного разъема: модуль с переключателем имеет 4 провода, а парные катушки — 3.

Модуль зажигания управляется ЭБУ, который подает постоянное напряжение в виде управляющих сигналов низкого напряжения на обмотки своих катушек в нужное время.Конец сигнала — это начало искры. Из-за магнитной индукции во время приложения создается высокое напряжение, вызывающее искру на свече зажигания. Устройство находится в моторном отсеке, его легко определить по высоковольтным проводам, идущим к свечам зажигания.

Признаки неисправности модуля зажигания

Проверка модуля зажигания на вывинченную вилку

Неисправность модуля зажигания определяется по следующим критериям:

1. Сложность запуска холодного двигателя из-за отсутствия искры на одной или нескольких свечах зажигания.
2. Плавающая частота вращения двигателя на холостом ходу — это ситуация, при которой частота вращения двигателя изменяется без каких-либо действий со стороны водителя.
3. Падения мощности, проявляющиеся при разгоне и движении на длинном подъеме.
4. Потеря мощности двигателя.
5. Не работают 1-4 или 2-3 цилиндра (двигатель «троит»).
6. Индикация сигнализатора Cheсk Еngine.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и долговечность модуля зажигания, при эксплуатации он может выйти из строя, как и любой другой механизм.Среди всех возможных причин поломок в 9 из 10 случаев встречаются и диагностируются:

1. Использование несоответствующих компонентов в системе зажигания. Высоковольтные провода выбираются исходя из параметров модуля, так как чрезмерно высокое или низкое напряжение создает сбои в работе или выжигает контакты.
2. Неисправные или поврежденные детали, плохая сборка. Неисправные компоненты быстрее выходят из строя и выводят из строя другие компоненты или элементы системы. Практика показывает, что подбор качественных комплектующих и их периодическая диагностика позволяют модулю долгое время оставаться в рабочем состоянии.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ — подключить заведомо исправный модуль. При этом устройства должны быть полностью идентичными, высоковольтные провода в исправном состоянии, а надежность контактов должна быть проверена.

Проверка контактов на модуле зажигания

2.Перемещение модуля, позволяющее выявить ненадежные контакты. Для этого переместите блок проводов, а также сам модуль. Если в процессе воздействия двигатель реагирует изменением режима работы, то причина неисправности кроется в плохом контакте.

Измерение сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого вам понадобится тестер, переведенный в режим омметра. Измерения проводятся на парных клеммах модуля между 1 и 4, а также на 2 и 3 цилиндрах.Значение сопротивления должно быть таким же и близко к 5,4 кОм.

Проверка модуля зажигания тестером

4. Проверка напряжения тестером. Один щуп прибора приложен к контакту А блока, второй — к земле. После включения зажигания снимаются показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверьте предохранитель, защищающий модуль зажигания. После проверки целостности цепи контрольной лампой на 12 В.Один конец провода прикладывают к контакту А и пускатель вращают. Если лампа не мигает, цепь разорвана. Аналогичным образом процедура повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на СТО путем подключения компьютера со специальным ПО к ЭБУ. Неисправности выявляются в виде ошибок, обозначенных буквенно-цифровым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения — отремонтировать модуль зажигания, либо заменить его.Аналогичная проверка проводится на специализированной СТО с помощью осциллографа.

Ремонт

Модуль зажигания ваз 2107

Устройство модуля зажигания довольно сложное: включает в себя одну или несколько катушек, плату, контакты и провода. Из всех вышеперечисленных элементов ремонту подлежат только контактные соединения, в некоторых случаях возможна замена деталей (транзисторы, катушки).

Модуль демонтирован и вскрыт с целью ремонта.Для этого вам понадобится:

1. Ключ торцевой с головками 1, 13 и 17.
2. Шестигранник 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Открытие модуля зажигания

Ремонт модуля зажигания осуществляется в следующей последовательности:

1. На снятом устройстве откройте корпус, поддев его отверткой.
2. Снимите силиконовую пленку, покрывающую плату.
3. Из взрывоопасных контактов удален весь алюминий.
4. На плате вместо всех разобранных старых припаяны новые провода. Для этого поверхность коллектора очищается от налета, после чего доска нагревается до 180 ° С (о наступлении необходимой температуры сообщит характерный запах). В процессе пайки концы проводов подключаются к модулю.
5. По окончании эксплуатации все контакты, плата и модуль покрываются лаком для ногтей.
6. Устройство собирается в обратной последовательности, устанавливается на автомобиль и запускается двигатель. При нормальной работе модуль зажигания плотно закрывается герметиком, при этом провода заправлены в полость, чтобы они не защемлялись пластиной по краям.

Если прибор не работает, то поломку внутри модуля нужно искать более внимательно. Транзистор или электронный компонент могут выйти из строя, или в катушке может быть разрыв цепи.Такой ремонт имеет смысл только в том случае, если его цена существенно ниже стоимости новой детали.

Работа вентилятора охлаждения ВАЗ 2114. Схема подключения вентилятора охлаждения ВАЗ

.

Вентилятор используется для создания воздушных потоков, которые направляются к радиатору двигателя. Это необходимо для того, чтобы охладить циркулирующую по нему жидкость.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как мотор получает все необходимое охлаждение от набегающих воздушных потоков.Но когда автомобиль переходит в режим замедленного движения или холостого хода при работающем двигателе, роль пропеллера становится незаменимой.

Искомое устройство

Включение происходит после соответствующего сигнала управления электронного блока. ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

В случае ВАЗ 2114 вентилятор (пропеллер) находится в моторном отсеке с тыльной стороны радиатора.

Почему не работает

Существует несколько причин, по которым гребной винт может не включиться, когда этого требует температурная ситуация:

• Вышел из строя электродвигатель вентилятора, то есть привод;
• Перегорел предохранитель;
• Реле отказало;
• Обрыв проводки;
• Разъемы датчика потеряли контакты;
• Датчик неисправен.

Обнаружение неисправности

Зона поиска проблем	Пояснение
Проверка винта	Отсоединяет разъем на гребном винте и подключает непосредственно к аккумулятору.Если вентилятор работает, с приводом все в порядке. Если пропеллер по-прежнему не вращается, проблема в электродвигателе.
Электропроводка и контакты	Если пропеллер не работает, необходимо обязательно проверить состояние проводки и убедиться, что контакты датчика исправны.
Предохранитель	Эти два элемента находятся в моторном отсеке слева, ближе к водителю, внутри монтажного блока.Вентилятор оборудован предохранителем с маркировкой F4 на номинальный ток 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверьте тестером
	Находится там же, где и предохранитель. Для эффективного тестирования лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его вместо старого и проверить
	Чтобы проверить датчик, отключите питание от датчика.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет постоянно дуть. Отсоедините разъем и включите зажигание. Если винт крутится, значит датчик сломан. Нужна замена

Когда менять

Если причиной всех неисправностей является сам вентилятор, его не нужно менять, так как в некоторых случаях его можно отремонтировать. Неисправности часто связаны с подшипником или щетками.

Если причина поломки — выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать ремонтировать его.Проще и лучше заменить весь привод.

Проверка обрыва цепи

Если вы управляете автомобилем без охлаждающего гребного винта, это приведет к перегреву охлаждающей жидкости и разрушению труб, резиновых элементов, прокладки главного блока и крышки клапана. Недалеко от разрушения узлов поршневой группы.

Предохранитель

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Прежде чем решать проблему с неработающим гребным винтом радиатора, многим важно знать о стоимости компонентов и рабочей силы.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены станции Техническое обслуживание составит от 400 рублей и выше. Хотя тратиться на это не обязательно, так как самостоятельная замена займет у вас не более получаса. Да и ничего особо сложного здесь нет.

датчик температуры

Замена

Для того, чтобы заменить пропеллер вентилятора охлаждения своими руками, понадобится довольно небольшой набор инструментов, в который входят:

• Отвертка крестовая;
• Ключ торцевой 8 мм;
• Торцевой ключ на 10 мм.

Если готовы, то приступим.

1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно поставить под колеса своего ВАЗ 2114 дополнительные опоры. Меры предосторожности никогда не ошибаются.
2. Поднимите капот, отсоедините минусовую клемму от АКБ.
3. При помощи ключа на 10 мм демонтируем крепления корпуса воздушного фильтра.
4. Отверткой ослабить хомут воздуховода, находящегося на датчике массового расхода воздуха.Так вы сможете убрать гофру. Сделай это.
5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Их откручивают отверткой, после чего фильтрующий элемент вынимается из гнезда.
6. Теперь возьмите ключ на 8 мм и снимите им крепеж воздухозаборника, а затем снимите сам воздухозаборник.
7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру.Всего вы найдете 6 орехов.
8. Отсоедините разъем от провода от разъема сломанного вентилятора.
9. Вынуть кожух вентилятора, взявшись за привод, то есть электродвигатель.
10. Вооружившись гаечным ключом на 10 мм, нужно демонтировать три болта крепления электродвигателя к корпусу.
11. Установите новый вентилятор вместо старого устройства.
12. Возвращаем все крепежи на места, соединяем коннекторы, сборку проводим в обратной последовательности.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет вращаться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен выключиться сам. Если не останавливается, заглушите двигатель. Повторите эксперимент.

Редко бывает, что после замены вентилятор все равно не работает. Даже если это произошло, это связано с двумя возможными событиями — были повреждены другие элементы системы охлаждения или вы приобрели неработающий вентилятор.Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

Перегрев двигателя грозит серьезными последствиями: заклинивает поршень, протыкает, что превращается в капремонт силового агрегата. Поэтому охлаждающий вентилятор является важным элементом защиты силового агрегата от сильного нагрева.

Заменить предохранитель

Реле вентилятора не работает … Нерабочий заменяется новым, рабочим;

Заменить реле вентилятора

Обрыв в цепи питания … Если в линии обнаружен обрыв, нужно восстановить провод или заменить его;

Проверка на обрыв

Плохой контакт … стыки зачищены, следы окисления необходимо удалить;

Неисправен датчик температуры . .

Замена датчика температуры охлаждающей жидкости

Видео о замене датчика вентилятора

Проверка работоспособности двигателя вентилятора охлаждения

Самый простой способ проверить исправность вентилятора — это протянуть к нему два прямых провода: минус и плюс.

Плюс от АКБ, минус от кузова. Если при замыкании цепи не сработало, значит проблема именно в этом. При запуске лопастей поищите проблему в другом месте.

Схема работы охлаждающего вентилятора

В основном при обнаружении неработающего вентилятора выявляется несколько причин:

• Перегоревший электродвигатель, обрыв в обмотке;
• Износ угольных щеток;
• Подшипник заклинило или раскрошился.

Если в двух последних случаях проблема решается, так сказать, малым количеством крови, то первый предполагает замену электродвигателя.

Важно! При перекидывании проводов необходимо отключить основное питание электродвигателя.

Порядок оформления заказа

Работа вентилятора на ВАЗ-2114 связана через 2 предохранителя. Один из них также отвечает за звуковой сигнал. Проверить это можно, нажав на рог. Если нет звука, замените его целиком.Он находится в монтажном блоке, он на 20 ампер, с маркировкой F5.

Проверяем и при необходимости меняем предохранители

Второй находится под торпедой со стороны пассажира. Под корпусом по 3 реле с предохранителями. Средний пар отвечает за работу охлаждающего вентилятора. Заменить перегоревший элемент на новый (предохранитель можно «прозвонить» мультиметром или ограничиться визуальным осмотром. Омметр нужен для проверки работы реле).Проверяя их состояние, при этом убедитесь, что контакты в нормальном состоянии, и при обнаружении оксида очистите его.

Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться заменой его на новый. Обязательно нужно найти причину разрыва, так как в ближайшее время новая снова перегорит.

Проверка датчика включения вентилятора

Если причина не найдена, следующим шагом должна быть проверка работоспособности переключателя вентилятора … Это сделать несложно. Обесточьте его и включите зажигание, обращая внимание на вентилятор. Вращение лопастей говорит о том, что причина проблемы именно в датчике.

Проверка датчика включения вентилятора охлаждения

В связи с тем, что очень часто датчик начинает выходить из строя, выдавая ошибочные сигналы, рекомендуется проверить его еще одним способом … Для этого понадобится емкость с термометром и мультиметром.К клеммам датчика подключаются провода от измерительного прибора, резьбовая часть датчика погружается в жидкость. Нагрейте содержимое емкости до рабочей температуры вентилятора (на ВАЗ 2114 — 92 градуса). Когда контакты замкнуты, мультмерт издаст звуковой сигнал. Это значит, что датчик исправен, если этого не произошло, можете смело выбросить и купить новый.

Здорово! Перед установкой желательно таким же образом проверить работоспособность купленного датчика.

Видео о проверке датчика включения вентилятора охлаждения

Заключительная проверка

После устранения проблемы запустить двигатель автомобиля. Двигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу. … Если этого не произошло, и температура достигла желаемой нормы, диагностируйте неисправности еще раз.

Видео о причинах почему не включается вентилятор охлаждения на ВАЗ-2114

Все автомобили с инжекторным двигателем оснащены электрическим вентилятором, а не механическим.С механикой все было проще … Электродвигатель вентилятора подключается к сети через реле, а блок ЭБУ подает сигнал на это реле … Дополнительно в цепи электродвигателя есть предохранитель, и есть подключен напрямую к ЭБУ. Если вентилятор охлаждения не работает, на ВАЗ-2114 можно проделать одну хитрость: выключить датчик ДТОЖ и запустить двигатель. А если вентилятор начинает крутиться, проблему нужно искать в датчике.

Чтобы не исследовать разводку «от и до», достаточно посмотреть одно видео.Здесь все уже сделано.

Диагностика вентилятора охлаждения — поиск неисправности

Там будет два датчика температуры: один, который горит, подключен к ЭБУ. Его надо выключить — вторую оставьте как есть.

ДТОЖ на двигателе 11183

Отсоединяем разъем, но сам датчик не разбираем. Потом переводим ключ в позицию 1, ну и т.д.

Что касается электричества, то здесь все выглядит сложно: реле вентилятора в одном блоке, а предохранитель — в другом.Нам понадобится предохранитель F5 (20А). Кстати, к нему подключены и вентилятор, и рог.

Монтажный блок 2114-3722010-60 и 2114-3722010-10

Основной монтажный блок установлен под капотом, а дополнительный — у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» находится внизу. И возможны другие варианты:

• Реле вентилятора установлено посередине;
• Также это реле можно установить сверху.

Второй вариант показан ниже.

Дополнительный монтажный блок (вариант 2)

Кстати, рядом с нужным нам реле всегда находится предохранитель. Это часть цепи вентилятора.

Выходы блока ЭБУ

Для ЭБУ BOSCH M7.9.7 выходом реле вентилятора является клемма 68. Команда «Вкл.» Соответствует уровню «0 Вольт». На блоках MP7.0 все выглядит не проще — клемма 46 подключена к реле, и с нее также снят потенциал «ноль».

Если главное реле выключено, реле вентилятора не сможет работать.

Не работает вентилятор — меняем сами

Попробуйте сделать так: нужно скинуть «минусовую» клемму с АКБ (клавиша «10»), а затем отсоединить разъем мотора.

Разъем питания вентилятора

Если сейчас снова подключить аккумулятор, то можно позвонить «+12» на один из двух терминалов. Теперь можете пойти ва-банк: отрицательный провод от вентилятора соединен с землей с помощью тройника.Часто на хэтчбеке ВАЗ-2114 вентилятор не работает, потому что неисправна не проводка, а мотор. И тогда производится замена.

Разборка, все ступени

Еще раз убеждаемся, что аккум выключен. Отсоедините разъем, как описано выше. Затем торцевым ключом отверните две гайки, удерживающие «стопор» (см. Фото).

Кронштейн над кожухом

По углам пластиковой рамки четыре гайки.Их нужно открутить ключом на 10.

Одна из четырех гаек

Рама крепления вместе с вентилятором вынимается «вверх». Как видите, все просто.

Сборка производится в обратной последовательности. Возможна замена как мотора, так и рамы-кожуха.

Статьи

• 2108-1309010 — кожух;
• 2109-1308008 (-01, -02) — двигатель в сборе с крыльчаткой;
• 2103-1308010-10 — крыльчатка;
• 12605571 — шайба стопорная;
• 16102311 — гайка М8.

Выводы: что именно нужно делать, если вентилятор не работает (алгоритм действий)

Сначала проверьте, подключен ли «плюс» к одной из клемм разъема. Затем подключите разъем от «массы», чтобы проверить исправность электродвигателя. В некоторых случаях можно наблюдать следующее:

• И предохранитель F5, и дополнительный предохранитель исправны;
• Реле вентилятора работает нормально;
• Датчик ДТОЖ исправен;
• Двигатель можно включить только при подаче напряжения «0 Вольт».

Вывод здесь будет только один: отошел «заземляющий» контакт, которым заканчивается вся ЛЭП. Это означает, что вам нужно будет обратиться к автоэлектрику. Все остальные недостатки можем победить сами.

Элемент F5 может перегореть в результате закрытия рупора. Но тогда на разъеме не вызывается «+12», что сразу должно настораживать.

Пример на видео: упрощение штатной схемы работы вентилятора (настройка)

Электровентилятор системы охлаждения двигателя автомобиля ВАЗ-2114 включается только по сигналу датчика температуры охлаждающей жидкости.Но подключение происходит не напрямую, а через реле. Эта электрическая цепь защищена двумя предохранителями. Если стрелка указателя температуры закралась в красную зону шкалы, то выключите газ, включите на полную мощность вентилятор отопителя салона и ищите место для остановки .

Исправность одного из предохранителей, расположенных в монтажном блоке и защищающих электрическую цепь вентилятора, можно проверить простым нажатием кнопки звукового сигнала.Если сигнал сработал, значит с предохранителем все в порядке, так как он также защищает электрическую цепь звукового сигнала. В случае его неисправности вскрываем монтажный блок, ищем предохранитель F5 на 20 ампер, но перед заменой нужно найти причину его выхода из строя, иначе точно так же сгорит вновь поставленный.

Для проверки второго предохранителя необходимо снять облицовку консоли со стороны пассажира. Там вы увидите три реле и рядом с каждым из них есть предохранитель.Чтобы проверить, вам нужно будет вытащить середину. И снова, если он перегорел, нужно искать причину этого явления. С исправным предохранителем проверяем среднее реле, так как через него включается мотор вентилятора. Вытащив его из розетки, осмотрите его контакты на предмет окисления. Проверить омметром можно, если его нет или не умеете пользоваться, придется попробовать заменить на исправный.

Далее открываем капот, отключаем колодку с проводами от мотора вентилятора и, если есть пара проводов, подключаем напрямую к АКБ.Если вентилятор заработает, то причину неисправности придется искать в датчике температуры, либо в реле и другом предохранителе, расположенном рядом с этим реле. Ну а если вентилятор при прямом подключении не работает, то неисправность придется искать в нем.

Вентилятор тоже может не работать из-за выхода из строя температурного датчика включения вентилятора. Он расположен на головке блока цилиндров, над термостатом. Если омметра нет, проверяем способ его замены.Только выключатель вентилятора не следует путать с датчиком, работающим на указателе температуры охлаждающей жидкости.

К счастью, недоумение, почему не работает вентилятор охлаждения ВАЗ 2114, возникает у пользователей гораздо реже, чем у владельцев других машин — братьев по модельному ряду … Однако, к сожалению, нельзя сказать, что такая ситуация совершенно невообразимо. Бывает, и никуда не деться.

С другой стороны, любая машина — это сложная единица.Всегда есть что сломать или капризничать. Итак, заметив, что стрелка, показывающая температуру вашего двигателя, уверенно ползет в красную зону и не собирается останавливаться, сбросьте газ, включите полный вентилятор в салоне и ищите ближайшую ямку, где можно припарковать свой Железный конь.

С перегревом шутить не стоит: изъятые поршни — это полноценный капитальный ремонт, который сильно ударит по вашему бюджету и нервам.

Статьи по теме: Почему не работает вентилятор охлаждения ВАЗ 2114 — причин может быть несколько.Их стоит проверять, чтобы снизить степень вероятности: чем чаще возникает та или иная поломка, тем ближе к началу списка находится проверяемый объект.

«Салон» чеки

Начнем с того, что можно осмотреть, не выходя из машины.

2 предохранителя отвечают за штатную работу вентилятора. Один из них также контролирует работу гудка, поэтому проверить его работоспособность элементарно: подать и послушать.Есть звук — про этот предохранитель забываем. Нет — залезаем в монтажный блок и ищем ту, что обозначена F5 (на 20 ампер). Перед тем, как поставить новую вместо сгоревшей, будет полезно поинтересоваться, почему сгорела предыдущая. В остальном новый ждет участь предшественника в очень недолгом будущем.

Со вторым предохранителем разобраться непросто. Для проверки придется демонтировать обшивку торпеды со стороны пассажира.Под ним скрываются 3 реле, сопровождаемые собственным предохранителем. Нужен средний. Вытаскивают и проверяют на целостность. Если он перегорел, перед установкой нового снова нужно будет найти причину поломки. Кстати, в этом случае будет хорошо, если у вас будет запасная (как для проверки, так и для замены перегоревшей детали).

Если этот предохранитель исправен, проверяем соседнее реле. Без омметра невозможно определить жив он или нет; мы можем только предложить заменить его на новый (тогда его нужно носить с собой в запасе) и проверить, будет ли вентилятор работать.В любом случае стоит проверить состояние контактов на реле и при необходимости почистить их.

Если внутри автомобиля поломок не обнаружено, придется выходить из него и искать причины, открыв капот.

Проверка капота

Выйдя из машины и приподняв крышку, приступаем к более серьезным действиям.

• Отсоедините колодку, к которой прикреплены провода, идущие к электродвигателю на вентиляторе охлаждения двигателя;
• С парой свободных проводов мотор замыкается на аккумулятор… Это даст нам четкую картину: если вентилятор начинает вращаться, значит у нас проблема с датчиком температуры, если он остается неподвижным, мотор перегорел.

В последнем случае все понятно — нужно будет поменять (или отремонтировать, если есть возможность и есть соответствующие навыки и умения) двигатель вентилятора. Когда слетел датчик температуры, не нужно ошибаться многих и не путать его с датчиком, фиксирующим температуру охлаждающей жидкости.Тот, который нам нужен, находится над термостатом, прямо на ГБЦ.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут иметь какое-то отношение к деталям, перечисленным ниже. Между тем владельцы ВАЗов настаивают на том, что соблюдение этой инструкции существенно (и с положительной стороны) сказывается на системе охлаждения в целом и на работе ее вентилятора в частности.

Наверное, тонкость все же не в самой крышке, а в вентиле травления, который снижает давление, достигшее критических значений.Но как от этого зависит работа вентилятора — загадка, покрытая мраком. Но актерское мастерство! Если вы уже все проверили, но все еще не понимаете, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать советам опытных и заменить крышку — вдруг поможет.

Где находится генератор ваз 2114. Лучшие генераторы на ваз

Владельцы автомобиля ВАЗ 2114 явно остались довольны покупкой своей машины.Он относится к тем автомобилистам, которые поддерживают отечественного производителя. Генератор ВАЗ 2114 не очень мощный, поэтому все стараются его заменить.

Генератор играет важную роль в автомобиле, так как он заряжает аккумуляторы. То есть без него машина могла проехать всего от двух до 4 часов. Генераторы есть в каждой машине, поэтому ВАЗ 2114 не исключение. Есть некоторые особенности, которые необходимо учитывать при выборе генератора, а также нужно знать, какие могут быть неисправности, как их правильно исправить и как проверить работу вашего генератора.Все актуальные вопросы, которые касаются генератора, и в частности автомобиля ВАЗ 2114, будут представлены в этой статье.

Правильно подобранный генератор

Каждый владелец ВАЗ 2114 сталкивается с проблемой замены генератора. Все это связано с тем, что генератор, который изначально был встроен в ВАЗ 2114, маломощный, к тому же он может выйти из строя. Поэтому любой владелец этого автомобиля ждал, когда это произойдет, либо производил замену сразу после покупки ВАЗ 2114.Единственное препятствие — выбор генератора, все владельцы ВАЗ 2114 желают приобрести более мощный генератор, который подойдет к старому, но неважно какие нужно менять крепления. Самым удачным генератором для ВАЗ 2114 будет генератор, входящий в состав Приоры или Калины (в ней есть кондиционер). Это почему? Все очень просто. Генератор, который есть в этих двух моделях, имеет мощность 115 ампер, что на 35 ампер больше заводского генератора ВАЗ 2114.

Его установка не займет много времени и денег, а главное не доставит хлопот. Проблема только в шкиве, его придется заменить, но его замена достаточно проста и стоит до 100 рублей. Есть еще вариант — это генератор марки Eldix — он имеет такую ​​же мощность 115 ампер. Но, у него есть огромный недостаток — это запчасти. В случае поломки найти их практически невозможно.

Проверка генератора ВАЗ 2114

Каждый автомобилист понимает, что генератор — ключевая фигура в его машине, и если он выйдет из строя, работа автомобиля будет практически невозможна, к тому же полностью разрядится аккумулятор, выйдет из строя бортовая сеть автомобиля и Двигатель ВАЗ 2114 остановится именно в тот момент, когда автовладельцу будет неудобно.Поэтому проверка генератора ВАЗ 2114 должна проходить своевременно и желательно в короткие сроки.

Проверить генератор невозможно без специального тестера, который проверяет встроенную в автомобиль электронику. Значит нужно пройти 9 баллов:

• Необходимо включить зажигание и на приборной панели увидеть, что светятся индикаторы и на индикаторе отображается — генератор и аккумулятор.
• Следующий этап — запуск двигателя, в результате чего лампочка должна погаснуть.Если этого не происходит, значит, неисправна цепь генератора.
• Работающий двигатель необходимо прогреть до температуры, при которой он привык работать.
• Необходимо включить все элементы, которые питаются током — противотуманные фары, вентилятор и все остальное.
• Тестер следует установить в режим вольтметра, после чего его подключают к аккумулятору.
• Необходимо, чтобы двигатель набирал обороты — с 3200 до 3500.
• Исправный генератор должен выдавать на вашем тестере 13 вольт, если показатель меньше, значит в цепи генератора есть неисправности, нужно все проверять по очереди.
• Двигатель продолжает работать, но все потребители тока должны быть отключены, после чего напряжение на выводах аккумуляторной батареи должно достигнуть более 14,7 вольт. Если напряжение достигает высокого уровня, то регулятор напряжения необходимо заменить.
• Также может выйти из строя подшипник, что послужит неисправностью генератора и повышенным шумом.

Подводя итоги, стоит отметить, что генератор является важной деталью вашего автомобиля, и его необходимо своевременно проверять.Также на автомобиле ВАЗ 2114 может отсутствовать напряжение зарядки, из-за того, что окислились клеммы АКБ, поэтому за этим тоже нужно следить.

На ВАЗ-2114 генератор представляет собой электрическое трехфазное устройство, работающее на переменном токе. Это устройство оснащено целым блоком выпрямителей, которые преобразуют переменный ток в постоянный. Основные части этой установки:

1. Алюминиевые крышки (задняя и передняя) со специальными местами для подшипников.На задней крышке можно найти клемму, предназначенную для подключения генератора к аккумулятору. Также имеется разъем для подачи напряжения на обмотку. На той же задней крышке вы можете найти конденсатор, используемый для подавления любых радиопомех.
2. Сердечник статора цилиндра. На вышеупомянутом автомобиле он сделан из специального железа, называемого «трансформатор». Внутри есть пазы, в которых, собственно, и размещается обмотка. Также имеются клеммы для его дальнейшего подключения к выпрямительному блоку.
3. Обмотка возбуждения расположена на валу ротора. Он соединяется со специальными контактными кольцами из меди. Перед этим валом находится шпоночная канавка, на которой установлен приводной шкив.
4. Щетки в этом генераторе сделаны из единой детали, которая объединена с электронным реле. Он, в свою очередь, спрятан под достаточно прочным металлическим корпусом и крепится к щеткодержателю.
5. К задней крышке прикреплен диодный блок. Он состоит из 9 частей, 3 из которых являются необязательными.Диоды закреплены на специальных металлических пластинах в форме полукруга. В результате полупроводники лучше охлаждаются.

Генератор на ВАЗ-2114. Технические характеристики

Генераторные установки, оснащенные данной моделью автомобиля ВАЗ, отличаются от других следующими характеристиками:

1. Напряжение на обмотке возбуждения колеблется от 13,2 до 14,7 вольт.
2. Сам генератор способен производить ток силой до 80 ампер.
3. Ремень генератора натянут таким образом, что при нагрузке 10 кг его прогиб не должен превышать 8 миллиметров.

Какие поломки могут возникнуть с генератором ВАЗ-2114

Все неисправности связанные с поломкой генератора можно разделить на:

1. Механический.
2. Электрооборудование.

Поломки механические

В случае механической поломки генератора при его работе появляется сильный шум.Но бывает и так, что это оборудование начинает издавать необычные шумы из-за того, что подшипники слишком изношены. Чаще всего замены требуется подшипник, расположенный на передней крышке. Именно он принимает на себя самые высокие радиальные нагрузки, в связи с чем срок его службы намного короче других.

Кстати, если натянуть приводной ремень слишком сильно, увеличивается нагрузка, а значит, подшипник прослужит намного меньше.

Электрические поломки

Понять, что в генераторе произошел электрический пробой, можно по следующим показателям:

• уменьшилось напряжение заряда;
• напряжение заряда увеличилось;
• генератор вообще перестал заряжаться.

Если мультиметра не было под рукой, его можно определить по следующим параметрам:

• датчик аккумулятора мигает или постоянно горит;
• фары начали слабенько светить даже при работающем двигателе;
Дворники
• работают намного медленнее, чем раньше;
• электролит в АКБ кипит, при этом фары очень яркие.

Следует понимать, что поверхностно проверить работу генератора можно, не снимая его.Но если такая проверка не принесла необходимых результатов, то без демонтажа генератора просто не обойтись.

Самостоятельный демонтаж генератора на ВАЗ-2114

Генератор поддерживается специальным кронштейном, расположенным на блоке двигателя. Для разборки этого устройства вам потребуются следующие инструменты:

• головка 15;
• гаечный ключ рожковый 17х19;
Ключи
• типоразмеры 10 и 13;
• самое обыкновенное крепление.

Для снятия генератора выполняем следующие действия:

1. Отсоединить клеммы от АКБ.
2. Сначала ослабляем, а потом снимаем ремень.
3. Демонтировать натяжной механизм.
4. Отсоединяем от генератора все провода, которые спрятаны в крышке.
5. Отключаем провод, отвечающий за подачу напряжения на обмотку.
6. Генератор крепится гайкой и длинным болтом, который нелегко вытащить. Для этого необходимо сначала открутить все болты, удерживающие кронштейн на блоке, и повернуть это устройство по часовой стрелке.
7. Откручиваем гайку и вынимаем вместе с втулкой.

Наиболее частые причины выхода из строя генератора:

1. Проблемы с щеткой в ​​сборе.
2. Проблемы с диодным мостом.

Проблемы в сборе щетки

Эффективность щеточного узла напрямую зависит от электронного регулятора и самих щеток. Кстати, заменить щетки без демонтажа генератора возможно, однако это довольно неудобно.

Для проверки исправности щеточного узла необходимо взять лампочку на 12 вольт и регулируемый блок питания.Подключив лампочку к щетке, а также к регуляторам мощности «+» и «-». Благодаря такому действию лампочка должна сразу загореться. При увеличении входного напряжения до 15 вольт лампочка должна погаснуть. Но в том случае, если он продолжал гореть на 16 Вольт, электронный регулятор следует заменить.

Износ самих щеток можно определить по следующим параметрам:

• полное отсутствие заряда аккумулятора;
• напряжение заряда постоянно скачет;
• напряжение бортовой сети ниже ожидаемого.

Проблемы с диодным постом

Проверить исправность диодного моста достаточно просто. На то, что он неисправен, указывает либо перенапряжение, либо отсутствие заряда. Затягивать с ремонтом не стоит, поскольку в результате в электросети автомобиля могут возникнуть серьезные проблемы.

А вот диодный мост может выйти из строя только в случае пробоя силовых диодов. При необходимости их можно заменить. Правда, с этим иногда возникают проблемы.Дело в том, что найти силовые диоды довольно сложно. Возможно, вам придется совершить увлекательное путешествие по разборке ВАЗ-2114, но гораздо быстрее и проще заменить старый диодный мост на новый.

Генератор на ВАЗ-2114, вырабатывающий электричество во время движения автомобиля и тем самым подзаряжающий аккумулятор, в первую очередь является механизмом. Последние, как известно, имеют свойство ломаться. Неисправность электроники автомобиля может быть вызвана именно неисправностью генератора.К счастью, проверить его на работоспособность, выбрать новую деталь и заменить изношенную, под силу каждому. Но прежде чем приступить к практике, необходимо получить теоретические знания.

Генератор ВАЗ-2114 и его неисправности

Генератор ВАЗ-2114

Генератор представляет собой трехфазную электрическую машину переменного тока, в которой важным компонентом является специальный блок, преобразующий постоянное переменное напряжение. Общий вид детали следующий:

При работе автомобиля генератор выдает такие параметры как:

Таким образом, получается, что генератор преобразует механическую энергию движения автомобиля в электрическую, направляя ее на подзарядку аккумулятора или снабжая его необходимым агрегатом ВАЗ-2114.

Аварии генераторов

делятся на 2 группы: механические и электрические по своей природе. Каждая из них нарушает нормальное функционирование детали, в результате чего она начинает плохо выполнять свою работу или вообще перестает ее выполнять.

Поломки механические

Электрическая неисправность генераторной установки

Важно! Как правило, неисправность генератора сразу даст о себе знать, например, по его шумной работе или отсутствию подзарядки аккумулятора, поэтому особых проблем с поиском поломки возникнуть не должно.

Проверка генератора и выбор нового

Отказ генератора вызывает некоторые побочные эффекты, которые могут сигнализировать об этом. Основными признаками неисправности узла являются :

Самый простой способ проверить работоспособность генератора — измерить напряжение, приложенное к клеммам аккумулятора, с помощью мультиметра. Если отклоняется от нормы, значит, проблемы явно есть. Более сложные диагностические мероприятия связаны с разборкой детали и проверкой работы каждого компонента в отдельности, с возможностью частичного ремонта детали.Этот вид диагностики и ремонта успешно проводит только профессиональный электрик.

Проверяем мультиметром напряжение на выводах АКБ при работающем двигателе

В случае, если или есть желание выполнить его для других целей, в первую очередь необходимо выбрать новую генераторную установку. По мнению водителей и автоспециалистов, лучшими генераторами на ВАЗ-2114 являются :

.

• любая генераторная установка от Лад: Приора и Калина, оснащенная кондиционером, ее мощность 115 А;
• идентичная заводская генераторная установка от производителя Eldix;
• от PRAMO, оптимальным вариантом будет выбрать установку мощностью 120 А.

Важно! Слишком дешевые установки часто выходят из строя намного быстрее, чем их более дорогие аналоги, поэтому при покупке лучше не скупиться.

Видео по замене генератора своими руками

Задача генератора — обеспечить работоспособность всей электрической схемы автомобиля. В данном случае речь идет о модели ВАЗ 2114. Система способствует распределению электроэнергии. Его нельзя назвать идеальным и беспроблемным, поэтому иногда могут возникнуть определенные проблемы.

Основные проблемы

Существует несколько основных проблем, связанных с генератором. Если изучить их, то вполне можно будет провести ремонт даже своими силами.

Мы их перечислим, а также расскажем о дополнительных действиях, необходимых для их устранения.

Разрыв	Ваши действия
Перегорел предохранитель	Для устранения данной неисправности достаточно заменить старый предохранитель новым.Но при этом обязательно определите причину проблемы.
Обрыв цепи питания устройств	В этой ситуации убедитесь, что соединение безопасно. нейтральный провод с другими контактами
Проблемы с замком зажигания	Проверить исправность платы замка зажигания
Контрольная лампа неисправности	Просто замените прибор на новый, если лампа просто перегорела
Щетки вышли из строя	Придется поменять как сами щетки, так и их держатели.Проверить контакты на окисление. Их можно обработать WD40 или очистить бензином .
Не работает регулятор напряжения	Этот блок необходимо заменить. Ремонт невозможен
Ремень генератора поврежден или вышел из строя	Вы можете попробовать отрегулировать натяжение ремня, если это проблема. В случае повреждения агрегата прибегают к его полной замене
Подшипник вышел из строя	Здесь поможет только его полная замена.

Такие поломки достаточно часты, поэтому их нельзя игнорировать при первом же признаке. Разобравшись с устройством генератора, решить проблемы его неисправности становится намного проще.

В некоторых случаях решить проблему путем замены или ремонта отдельных элементов генератора не представляется возможным, поэтому единственно правильным решением является полная замена агрегата.

Где он находится

Перед снятием генератора нужно хотя бы разобраться, где находится это устройство.

Этот блок находится в моторном отсеке слева от двигателя. Посмотрите относительно салона в районе передней правой фары.

Здесь находится нужный элемент.

Функциональная проверка

Если генератор работает некорректно, последствия могут быть самыми непредсказуемыми. При небольшом заряде, идущем от устройства, аккумулятор быстро разрядится и ваш ВАЗ 2114 просто заглохнет.Еще более опасны сильные напряжения, так как они повреждают всю электрическую цепь автомобиля.

Мощность генератора можно измерить с помощью тестера.

1. Включите зажигание и убедитесь, что все лампы на приборной панели горят. Затем запускаем силовой агрегат.
2. Если значок аккумулятора горит на панели или мигает тускло, это означает повреждение цепи генератора.
3. Прогрейте двигатель примерно до 90 градусов, затем включите все энергозависимые устройства.
4. Подключите тестер напрямую к аккумулятору.Второй человек в этот момент нажмет на педаль газа и удержит обороты в районе 3,2-2,5 тысячи оборотов в минуту.
5. При 13В на тестере генератор исправен.
6. Теперь выключите все источники питания и снова измерьте. Обороты остаются на прежнем уровне. При исправном генераторе показания тестера будут 14,7В.
7. Параллельно рекомендуем обратить внимание на звуки, исходящие от генератора. Если есть гул, велика вероятность износа подшипника и его следует заменить.

Низкое напряжение может быть вызвано одной из нескольких причин:

• Недостаточное натяжение ремня ГРМ;
• Цепь генератора повреждена;
• Неисправен регулятор напряжения;
• Щетки изношены;
• Генератор изношен и требует замены.

Почему горит значок аккумулятора на приборной панели?

При повороте ключа зажигания система включает все индикаторы на приборной панели, что позволяет проверить исправность систем.После этого двигатель заводится и все эти лампы гаснут. Но только при условии исправного состояния машины.

Если одна из ламп продолжает гореть, автомобиль в неисправности.

Что касается значка аккумулятора, то его свечение при работающем двигателе указывает на то, что напряжение, излучаемое генератором, слишком слабое или полностью отсутствует.

Замена щеток

Замена щеток генератора несложная, если возникнет такая необходимость. Такие работы проводятся в том случае, если возник их естественный износ.

Причин амортизации может быть несколько:

• Аккумулятор не заряжен;
• В темноте фары не светят в темноте;
• Снижает стресс и т. Д.

Обычно на СТО не обращают особого внимания на мелкие неисправности генератора, поэтому часто обнаружение вышедших из строя щеток является полной неожиданностью.

Для замены потребуется разобрать узел вместе с регулятором напряжения.

• Отсоедините отрицательную клемму от аккумуляторной батареи.
• Отсоедините все провода.
• Снимите колпачок с плюсовой проводки, открутите гайку, удерживающую этот жгут, и снимите ее с блока.
• Снимите пластиковую крышку. Для этого сначала отсоедините зажимы.
• Теперь снимите крепеж регулятора.
• При снятии регулятора обязательно отсоедините разъем.
• Замена щеток производится аналогично, но с измененной последовательностью.
• Все разобранные предметы возвращаются на свои места.

Замена щеток производится по мере их износа. Стержень должен быть менее 0,5 миллиметра в длину, что указывает на необходимость замены. Если длина штока нормальная, причиной проблемы может быть повреждение регулятора.

Проверка регулятора

Регулятор проверяется вместе с щеткодержателями. Это позволит сразу обнаружить повреждения цепи регулятора и щеток, если таковые имеются.

Для проверки вам потребуется:

• Провода;
• лампочка 12В;
• пальчиковые батарейки;
• Автомобильный аккумулятор.

1. Если регулятор исправен, напряжение будет 14,7В. Если подача превышает предписанную скорость, поступающее на щетки напряжение должно быть прекращено.
2. Если в регуляторе неисправность, лампа горит, скорее всего, прибор поврежден.
3. Если лампа не горит, велика вероятность обрыва контакта, который соединяет щетки с регулятором.Или произошел обрыв цепи.
4. Если напряжение ниже 13В, регулятор необходимо заменить на новый.
5. Работа по снятию и замене регулятора напряжения такая же, как и при замене щеток, так как оба блока снимаются вместе.

Натяжение ремня

Во многом работоспособность генератора зависит от того, насколько правильно натянут ремень ГРМ. Если натяжение будет слишком слабым, возникнут проблемы в бортовой системе.Определить проблему можно по свисту из-под капота и мигающему значку батареи на приборной панели.

Когда натяжение слишком сильное, в этом тоже мало пользы. Так как срок эксплуатации подшипников так значительно сокращается, и они скоро выйдут из строя.

Ремень ГРМ необходимо заменять через каждые 15 тысяч километров пробега. Обязательно периодически проверяйте его состояние на предмет следов шелушения, надрывов. Если вы их обнаружите, обязательно замените узел.

Индекс натяжения зависит от используемой модели ремня ГРМ.

• Модель 37.3701 обеспечивает натяжение с допустимым прогибом 10-15 миллиметров;
• Модель 9402.3701 допускает отклонение на 6-10 миллиметров при толчке в 10 килограммов.

Порядок затяжки напрямую зависит от типа двигателя, используемого на вашем ВАЗ 2114. Поэтому о каждом типе мотора мы расскажем отдельно в нашей таблице.

тип двигателя	Процедура натяжения
1.5 литровый двигатель	— Ослабьте крепления генератора; — Отрегулируйте натяжение регулировочным винтом; — Для увеличения натяжения винт перемещается по часовой стрелке; — Когда напряжение снимается, движемся против часовой стрелки; — После регулировки закрепите генератор и проверьте ремень.
Двигатель 1,6 л	— Аналогично двигателю 1,5 л ослабляем крепления генератора; — С ломом генератор немного смещен от мотора, что позволяет натянуть ремень; — Перемещая генератор по направлению к двигателю, вы снимаете напряжение; — Затяните ремень, закрепите генератор и проверьте правильность работы

Если этот метод не решает проблему, следует поискать другие причины проблемы.

Устройство от Приоры на ВАЗ 2114

Владельцы ВАЗ 2114 нередко задумываются об установке на свой автомобиль более экономичного, мощного генератора.

Мощность агрегатов 115А, тогда как у обычного заводского генератора показатель всего 80А. Как видите, разница существенная.

В этом случае вам обязательно придется поменять шкив на ВАЗ 2114. Задача простая, и это будет стоить небольших денег.

Также обратите внимание на генератор Eldix. Его мощность составляет 115А, что идеально подходит для «четырнадцатой» модели. Единственный, но серьезный минус — к нему очень сложно найти запчасти.

Замена

А теперь поговорим непосредственно о том, как можно снять наш злополучный генератор. Рекомендуем изучить соответствующие видео, чтобы лучше разбираться в нюансах демонтажа.

Если следовать инструкции, проблем со снятием и заменой возникнуть не должно.

1. Найдите место, где есть подъемник или яма. То есть обычный гараж может подойти.
2. Снять защиту с силового агрегата.
3. Слегка ослабьте натяжной ролик приводного ремня.
4. Отвинтить верхний болт крепления генератора.
5. По аналогии работаем с застежкой снизу.
6. Далее обязательно отсоединяем крепления компрессора кондиционера.
7. Затем снимите приводной ремень.
8. Теперь вы можете снять генератор с места и немного сдвинуть вправо по отношению к аккумуляторной батарее.
9. Выверните болт на верхней части компрессора кондиционера. Снимите компрессор и повесьте его. Не волнуйтесь, используемые трубки достаточно надежны, поэтому легко выдерживают вес.
10. Выверните все болты из держателя генератора.
11. При отключении терминала спокойно потяните генератор за держатели.
12. Обратная установка нового устройства проводится строго в обратной последовательности. В этом случае регулировка приводного ремня просто необходима.

Самостоятельно снять и заменить такой блок несложно. Но от вас потребуются определенные навыки и предварительное изучение инструкции. Используйте только качественные и эффективные запасные части, чтобы генератор в дальнейшем не доставлял проблем.

Генератор ВАЗ 2114 вышел из строя? Хотите заменить его на более мощный и не знаете, какой из них подходит? Или вас просто интересуют генераторы этой модели и вы хотите знать, какие неисправности могут вас поджидать, и как с ними справиться? Затем отложите все на две минуты и прочтите эту статью.Здесь вы найдете ответы на поставленные вопросы.

Какой выбрать для ВАЗ 2114?

Большинство владельцев хотят поставить более мощный генератор при выходе из строя заводского, или собираются делать это сразу. Единственное, что их останавливает, это то, что они не знают, какой купить, чтобы не пришлось переделывать крепления. Так сказать, встать как родной.

Единственное, что нужно поменять, это шкив. Сделать это несложно и обойдется примерно в 100 рублей.

Некоторые советуют покупать деталь Eldix — она ​​тоже 115 А. Хороший агрегат. Недостаток только один — запчасти к нему найти практически невозможно.

Какие неисправности могут возникнуть и как от них избавиться?

1. Включите зажигание, а контрольная лампа не загорится, и приборы не работают.

Посмотрите на монтажный блок. Адаптер F16 мог перегореть. Если да, замените его.

Обрыв цепи питания устройств.Полностью просмотреть провод «0».

Обрыв цепи, соединяющей выключатель зажигания с монтажным блоком. Чтобы выяснить это, нужно проверить провода «К» и «Г».

Выключатель зажигания не работает. Заменить нерабочую контактную часть.

2. Включите зажигание, но контрольная лампа не загорается. Запускаем двигатель, она по-прежнему молчит, хотя приборы работают, но аккумулятор разряжен.

Контрольная лампа могла перегореть. Тогда вам нужно его поменять.

Обрыв цепи питания контрольной лампы. Необходимо проверить провода «КБ» и посмотреть, есть ли надежный контакт на выводах патронов лампы с платой комбинации приборов.

Также может быть окисление контактных колец, заклинивание или износ щеток. Чтобы это исправить, нужно поменять щетки и их держатель, протереть кольца тряпочкой, смоченной бензином.

Также может случиться при поломке регулятора напряжения. Если да, вставьте новый.

Посмотрите, подключен ли провод к клемме «D +» щеткодержателя.

Короткое замыкание в положительных клапанах. В этом случае необходимо заменить выпрямительный блок.

Возможно, выводы обмотки возбуждения отошли от контактных колец. Выхода два: припаять выводы или поставить новый ротор генератора.

3. Аккумулятор разряжен, а контрольная лампа горит ярко или, наоборот, тускло при работающем двигателе.

Посмотрите ремень генератора ВАЗ 2114.Возможно, это ускользает. При необходимости отрегулируйте натяжение.

Замена зажимов зажигания ВАЗ 2114. Как часто нужно менять свечи зажигания на ВАЗ. Приметы, что пора заменить свечи

Большинство автолюбителей-самарцев задаются вопросом: как часто нужно менять свечи зажигания. Попробуем найти ответ на этот и многие другие вопросы, касающиеся такого важного элемента в автомобиле, как свечи. Вроде мелочь, что можно наладить ладонь, но без них машина не поедет.

Что такое свечи для авто

Свеча зажигания — это небольшое приспособление, которое создает электрическую искру, которая воспламеняет горючую смесь воздуха. С помощью искры он создает мини-взрыв в цилиндре, так что поршень начинает свое движение. Количество таких мини-предохранителей в. В обычных машинах бизнес-класса, и в частности в автомобилях, стоят четырехцилиндровые двигатели, это означает, что в нем установлено 4 экземпляра. Но есть автомобили элит-класса или спортивные автомобили.В них шесть-восемь цилиндров, соответственно установлено 6-8 штук.

Рассмотрим свечи зажигания. Как уже было сказано выше, в ICF установлено 4 штуки. Каждый состоит из никелевого корпуса и контактного стержня, защищенного керамическим изолятором. Искра возникает в процессе замыкания центрального и бокового электродов.

Важно, чтобы все было синхронно, а значит они должны быть от одного производителя и одной марки, то есть из одних и тех же материалов.Замена одной или двух свечей нежелательна. Если бы пора было менять, то лучше все 4 сразу.

Дефекты и повреждения свечи зажигания

В процессе эксплуатации на свечах могут возникнуть повреждения и дефекты. Иногда они являются следствием неправильной эксплуатации, иногда из-за неправильно подобранной марки свечей. По дефектам свечей также можно диагностировать неисправности двигателя. Что будет, если не поменять свечи зажигания в случае неисправности, вы узнаете из этого раздела статьи.Цвет плеча электродов, отсутствие повреждений говорит о том, что свечи исправны, и можно продолжать идти дальше.

Примеры дефектов и описание:

• Электроды и корпус. Этот дефект говорит о том, что съемные кольца на поршнях изнашиваются и требуют замены. По этим кольцам пропускается масло, а свечи, наполненные жидкостью, дают неравномерно взорвавшуюся искру. Вам нужно срочно отремонтировать двигатель. Рекомендуется зажигания промыть от масла, просушить и осмотреть.Если других дефектов нет, то их можно оставить для дальнейшей эксплуатации.
• Неупорядоченная изоляция электродов . Нельзя ездить с наклонной изоляцией, необходимо менять свечи зажигания, так как они вызывают детонацию в двигателе.
• Налет на поверхности корпуса указывает на некачественный бензин. Надо поменять на АЗС суррогат, а табличку, препятствующую появлению искры, можно и дальше ездить на них.
• О перегреве корпуса свидетельствуют свечи зажигания белого цвета, либо засохший верхний электрод. Легковоспламеняющиеся устройства могут перегреваться по двум причинам:

1. Вы используете высокооктановый бензин, а это значит, что необходимо сменить марку;
2. Тип свечей не подходит к вашему двигателю, а значит, они тоже.

• На обедненной смеси и образовании нагара внутри цилиндров виден белый цвет изолятора с дымчатым оттенком корпуса и немного оплавленными электродами.
• Окрашивание корпуса и контакта в золотой или глянцевый цвет, а также механические повреждения говорят о том, что этот сорт свечей не подходит к вашему двигателю. Последний дефект возникает из-за превышения длины элемента. Неправильно подобранные длинные копии могут повредить поршень. Следовательно, их тоже следует заменить.

Свеча изношена — это, пожалуй, самый правильный вид неисправности. Он предполагает, что воспалительный процесс прошел правильно, обсерватории работают нормально, но пора было их заменить на новые.

Как часто нужно менять свечи зажигания?

Ваш автомобиль сообщит вам, когда нужно менять свечи зажигания. Просто внимательно относитесь к этому. Послушайте двигатель. И как только почувствуете, что звук или ритм его работы меняется, откройте капот и проверьте свечи.

В случае вышеперечисленных проблем или при первых проявлениях износа воспламенившиеся элементы необходимо немедленно заменить . При нормальной эксплуатации замене подлежат 30-40 тысяч километров пробега.Есть еще возгорания из платины и иридия, срок их службы примерно вдвое выше обычного. Но они стоят дороже. Такие свечи для ВАЗ 2114 — скорее роскошь, чем необходимость.

Качественно рабочие свечи сохраняют работоспособность двигателя. Напротив, если они будут давать искру с перерывами, это повлияет на мощность ДВС и увеличит количество несгоревших испарений. . Сам двигатель, работая на изношенных или неисправных свечах, прослужит недолго.

Они не такие уж и дорогие, чтобы на них экономить.Более того, эта экономия будет сродни чудаку, который зажег 10-долларовую купюру, чтобы найти в темноте 10-тиененую монету.

Какие свечи выбрать для ВАЗ 2114

На рынке автозапчастей представлен достаточно широкий выбор запальников для ВАЗ 2114. Здесь и российские производители, и западноевропейские, и, конечно же, японские. Ниже вы узнаете, какие свечи к самарским моделям отдают предпочтение владельцам этих машин.

• Видеорегистратор AU17 Из Энгельса на свои автомобили ставится производитель самого завода ВАЗ.Эти свечи рекомендуют автовладельцы своих моделей. Сами автолюбители считают, что видеорегистратор — хорошее зажигание для этих машин. Правда, по признанию тех же автовладельцев, иногда попадается брак. Поэтому перед установкой необходимо на подставку. В среднем набор из 4 штук стоит около 200 рублей.
• BRISK Чешские свечи также зарекомендовали себя как надежные и пользуются спросом у владельцев ВАЗ 2114. Этот производитель выпускает 10 видов для разных моделей иномарок, в том числе для автотранспорта.Стоят они примерно столько же, сколько российские DVRM.
• Японские свечи DENSO в особых рекомендациях не нуждаются. Многие зарубежные автозаводы устанавливают их на свои модели автомобилей. Правда, они намного дороже отечественных и чешских брендов — 350-400 рублей за комплект, но и длиннее европейских и российских аналогов.

Какие свечи ставить на ВАЗ 2114 — дорогие или дешевые, брендовые или просто ходовые, решать вам. Главное, чтобы они соответствовали типу вашего двигателя и исправно работали.

Как поменять свечи в машине?

Поменять свечи в машине несложно, любой владелец автомобиля справится с этой операцией самостоятельно.

Если вы решили заменить их в дороге, дайте двигателю остыть. Иначе можно обжечься и повредить резьбу при откручивании, потому что раскаленный металл расширяется.

1. Открыть капот, если у вас есть защитный кожух, его необходимо открутить и снять. В контактах используются защитные колпачки с высоковольтными проводами.Их нужно аккуратно снимать, придерживая за колпачки, но ни в коем случае не тянуть за провода. Можно разорвать связи, и тогда придется менять проводку.
2. Вокруг керамики из гнезда необходимо убрать весь нагар и мусор, который здесь успел скопиться. Иначе вся эта грязь может оказаться в цилиндре двигателя.
3. Чтобы снять свечи зажигания, осторожно открутите их ключом. Сдвинув с мертвой точки, попробуйте открутить. Не торопитесь, можно повредить резьбу гнезда или футляра.Попробуйте еще немного прикрутить и продолжайте осторожно поворачивать.
4. Перевернув старую свечу, очистить тряпки от грязи. Прикрутите новую. Почувствовав, что резьба затянута, сделайте четверть оборота, но не тяните, иначе можно испортить резьбу цилиндра или сам элемент.
5. Надеть контакты высоковольтных крышек, установить кожух, закрыть кожух.

Посмотрите первые два-три дня, как работает ваше обновление. Не исключен брак, тогда двигатель будет работать с перебоями.Если это произошло, определите, какая свеча с дефектом может быть, последовательно отсоединив провода. Запомните детали обязательно поменяйте.

Замена свечей зажигания — это регламентированная операция. Их замену необходимо производить каждые 15 тысяч километров пробега. Это связано с тем, что резьбовое соединение свечи зажигания и ГБЦ со временем теряет герметичность, поэтому даже если свеча нормально работает при малых и средних нагрузках, то при высоком давлении в камерах сгорания. дает пропуск зажигания.Также смотрите замену свечей зажигания на автомобили Лада Приора, Валина и Гранта или.

Замену свечей зажигания необходимо начинать со снятия клеммы «-» с аккумуляторной батареи. Чтобы не перепутать порядок высоковольтных проводов, снимать защитный колпачок необходимо только на той свече зажигания, которая в данный момент меняется.

Свечной защитный колпачок

необходимо крутить либо стандартным подсвечником, либо головой «на 21».

После того, как вы повернули свечу, нужно проверить зазор между ее электродами с помощью специального инструмента.Для автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 с карбюраторными модификациями двигателей Зазор свечи зажигания должен составлять 0,7-0,85 мм, а для автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115 с модификациями впрыска Motion. Зазор свечи зажигания должен составлять 1,00–1,13 мм.

Если зазор отличается от указанного выше, необходимо отрегулировать его, перемещая боковой электрод свечи.

Закручивая новую свечу до упора, необходимо затягивать с усилием, но не чрезмерным.Это в пределах четверти оборота после касания свечи головки блока цилиндров. При чрезмерном усилии есть риск обрыва резьбы в головке блока, что влечет ее ремонт.

Установив защитный колпачок на свечу зажигания, повторить операцию с оставшимися свечами в той же последовательности.

Для замены свечей зажигания на автомобилях ВАЗ следует открыть капот и установить резервный, кстати, не все модели автомобилей ВАЗ оснащены резервным.Последние модели автомобилей отечественного производства имеют пластиковый кожух в верхней части мотора, закрывающий часть двигателя. Снимите его, открутив крепежные винты, которыми он крепится к мотору.

Как правильно снять высоковольтный провод со свечей зажигания на ВАЗ-2114

Едем дальше, снимаем высоковольтный провод со свечи зажигания 1-го цилиндра и надеваем на ГБЦ. Необходимо снимать высоковольтные провода, придерживая их за защитный колпачок, и ни в коем случае не за сам провод, так как в этом случае можно разорвать контакт между проводом и колпачком, после чего придется заменить бронированный провода.

После этого необходимо произвести механическую очистку автомобиля и скопившейся грязи из гнезд, в которых установлены свечи. Необходимо сделать так, чтобы при замене свечей зажигания скопившийся вокруг них мусор не попал в камеру сгорания. Пытаться смыть грязь — бессмысленно и неразумно, ведь она так или иначе попадет внутрь мотора, что рано или поздно даст свои результаты и вызовет повреждение поршневой группы вашего автомобиля.

Замена свечей зажигания на ВАЗ 2114

Следующим этапом является откручивание свечи зажигания с помощью свечного ключа, как правило, это торцевой ключ на 16 или 21, в зависимости от того, какие свечи установлены на вашем автомобиле. Свечи зажигания закручиваются исключительно на остановленном остывшем двигателе, при нарушении этого правила можно обжечься и повредить резьбу. Если даже после того, как свеча «порвалась», она продолжает крутиться плотно, не нужно торопиться, сделайте пару оборотов в обратном направлении и попробуйте снова аккуратно открутить.Сделать это нужно, чтобы не повредить резьбу в головке блока цилиндров. Если свеча сложная и плотно закручивается, это можно объяснить тем, что на ее стенках или стержне скопилось большое количество нагара.

Итак, когда свеча откручена, можно установить новую, заранее подготовленную свечу зажигания. Установите и затяните его до тех пор, пока пальцы не начнут соскальзывать, затем вооружитесь свечным ключом и прикоснитесь к нему, будьте внимательны и аккуратны, чтобы нити не сорвали нить.Чрезмерная затяжка свечей чревата испорченной резьбой в GBC, а также последующими проблемами с заменой свечей.

Заключительный этап. После того, как свечи прикручены, можно на место натянуть высоковольтные провода, после чего на место установить пластиковый кожух. Затяните и попробуйте запустить мотор. Двигатель должен запускаться немедленно, а его работа должна быть стабильной и плавной.

2114 и ВАЗ 2115 — важный элемент системы зажигания, от которого зависит успешный запуск ДВС.В статье рассматриваются случаи, когда нужно менять свечи зажигания (СЗ) какие свечи ставить, а также инструкция по их замене на ВАЗ 2114 и 2115.

[Скрыть]

В каких случаях требуется замена свечей?

Замена СЗ на ВАЗ 2115 и ВАЗ 214 производится каждые 30 000 тысяч километров пробега. Если вовремя не поменять СЗ и продолжить эксплуатацию автомобиля, резко возрастет износ электродов, влечет за собой падение мощности автомобиля и перерасход топлива.Чтобы определить состояние свечи и систему зажигания в целом, можно судить по внешнему виду электрода, по количеству и цвету нагара на нем. Нормальным считается наига коричневый.

При длительной эксплуатации меняются характеристики работы мотора. Если внимательно следить за работой двигателя, то по расходу топлива можно составить представление о состоянии СЗ. Знающие люди рекомендуют менять свечи на вазах через 20 тысяч километров, а зимой даже через 15 тысяч.

Судить о необходимости замены СЗ можно по их внешнему виду, точнее по количеству и цвету нагара, а также зазору между электродами.

Кроме того, следует проверить сухость нити. Если на нем остаются следы масла, это говорит о проблемах с герметичностью системы.

Подводя итог, можно привести случаи, когда необходимо поменять СЗ:

• автомобиль плохо заводится;
• повышенный расход топлива;
• двигатель начинает обрезку;
• падение мощности двигателя;
• Превышение рекомендованного пробега для замены.

Какие свечи ставить?

Подбор свечей — дело ответственное. От их качества зависит ресурс двигателя, его мощность, расход топлива, успешный запуск.

Наибольшее внимание при выборе следует уделить центральному электроду, а именно его показателям: термостойкости, теплопроводности и пластичности.

Лучшие изделия — свечи, у которых наименьший зазор составляет 0,4-0,8 мм, изготовленные из дорогих материалов: платины, иридия, палладия с покрытием из серебра или золота (автор Автосфераомск).

Важно понимать, какие свечи выпускаются для ВАЗ 2114. Выбирая новинку, нужно изучить ее характеристики, чтобы выбрать. На авторынке появилось большое количество производителей СЗ, но есть несколько лидеров, продукция которых пользуется наибольшим спросом. СЗ должны работать синхронно, поэтому их нужно покупать у одного производителя и из одного материала.

Из отечественных производителей можно отозвать, выпускается в городе Энгельс. Их устанавливают на вазы от завода.За цену отвечает качество продуктов, но брак обнаруживается, поэтому при покупке их необходимо проверять на здоровье. Изделия А-17 ДВРМ (1.0) для двигателей с форсункой 8 и А-17 ДВРМ (1.0) — для 16 клапанов.

Из импортных товаров хороший чешский. Они востребованы благодаря хорошему качеству. Есть 10 серий этих товаров, различающихся по дизайну. У них зазор 1,1, есть СЗ для 8-ми клапанных инжекторных двигателей — Brisk Super Forte Lor15YC-1 и для 16-ти клапанного BRISK Super Forte Dor15YC-1.

Японские товары всегда отличаются высоким качеством. На некоторые марки автомобилей эти свечи устанавливаются прямо на заводе. У них более высокая цена, но у них соответствующее качество. При покупке следует следить за подделками, так как их очень много. Для двигателей 8 клапанов с инжектором DENSO W20TT предназначен для двигателей с 16 клапанами — DENSO W20EPR-U11.

NGK — ведущий производитель СЗ. Их устанавливают производители на некоторые марки иномарок.Многие автолюбители утверждают, что свечи стоят в среднем 25-30 тысяч километров. Для двигателей с инжектором 16 клапанов доступны свечи НГК №13 БПР6ЭС-11.

Инструкция по замене своими руками

Замена свечей на ВАЗ 2114 и 2115 — процесс не сложный. Эту работу может выполнить любой автомобилист, руководствуясь приведенной ниже пошаговой инструкцией.

Инструменты и материалы

Для проведения процедуры необходимо приготовить:

• ключ для снятия защиты;
• комплект круглого щупа;
• свечной ключ;
• новый комплект СЗ.

Во избежание подделки следует приобретать оригинальные товары.

Процесс демонтажа и замены SZ

Расцепление и замену свечей необходимо производить на остывшем двигателе во избежание ожогов.

Сам процесс состоит из следующих шагов:

1. Сначала следует открыть капот. Затем нужно демонтировать защиту с двигателя, если она есть.
2. После снятия декоративной накладки необходимо снять защитные колпачки, которые используются для контактов.Срезать заглушки нужно осторожно, чтобы не повредить проводку.
3. Места возле СЗ нужно очистить от загрязнений, чтобы они не попали в цилиндры мотора.
4. Теперь при помощи свечи нужно открутить СЗ от головки блока цилиндров. Начать скручивание можно с любой стороны. Сначала нужно сдвинуть с мертвой точки, а потом уже смело откручивать СЗ из розетки.
5. После переделки старого СЗ нужно натереть нить сырцовой.
6. Перед тем, как прикручивать новинки, желательно проверить зазор на каждой из них.Для автомобилей с инжектором он должен быть от 1 до 1,13 мм.
7. Установка СЗ — такая же простая процедура, как и скручивание, проводится в обратном порядке. Новые изделия ставят на посадочные места старых свечей. Вкручивать нужно осторожно, чтобы не повредить резьбу в головке блока цилиндров или на изделии.
8. Далее нужно поставить наконечники высоковольтных проводов. При этом нужно следить за количеством проводов, которые к ним прилагаются.
9. На завершающем этапе возвращается декоративная вагонка.

После замены СЗ необходимо понаблюдать за работой двигателя. Если работает с перебоями, возможно, что одна из СЗ имеет дефекты. Чтобы его обнаружить, нужно последовательно отключать каждый высоковольтный провод. Неисправную свечу следует заменить.

Свеча зажигания — важный элемент силового агрегата ВАЗ 2114. Это зависит от легкости пуска ДВС и дальнейшей стабильной работы. Поэтому важно грамотно подойти к выбору элемента розжига.

Какие свечи лучше выбрать на ВАЗ 2114?

Сегодня на рынке присутствует большое количество компаний, специализирующихся на производстве свечей.

Производителей Элементов зажигания, зарекомендовавших себя высоким качеством и надежностью продукции:

• FINWHALE;
• Чемпион;
• BRISK PREMIUM;
• Bosch Platinum;
• DENSO.

Использованные материалы для изготовления свечей: иридий, платина, золото, палладий.Лучшую искру даст тонкий электрод диаметром 0,4-0,8 мм.

Производители свечей зажигания

• Свечи Бринск. — Высокий спрос у автовладельцев. Зазор 1,1 мм обеспечивает достойный результат функционирования элемента;
• DENSO. — японское происхождение. Качество и надежность — основа развития компании. Идеально подходит для автомобиля ВАЗ 2114;
• Свечи njk. — Одна из самых популярных компаний в мире.Этот вид автозапчастей успешно справляется с нагрузкой даже после 35000 км пробега. Подходит для автомобиля ВАЗ 2114.

Теперь можно переходить к замене свечей на ВАЗ 2114.

Процесс замены

Перед заменой необходимо подготовиться: изучить технику безопасности, подобрать нужные инструменты и материалы.

Правила техники безопасности при замене свечей зажигания:

1. Процедура замены проводится при температуре двигателя ниже 30-40 градусов Цельсия.Благодаря этой рекомендации можно предотвратить появление ожогов на коже.
2. Дебет бортовой сети. Для этого отключите минусовую клемму АКБ.
3. Надеть перчатки. Они помогут уберечь руки от мелких травм.

Необходимые инструменты и материалы:

• Свечной ключ;
• Баллон сжатый воздух;
• Щетка для очистки от загрязнений;
• Новые элементы зажигания;
• Перчатки.

Пошаговая процедура замены свечей зажигания:

1. Остановить работу силового агрегата.Подождите, пока он остынет до приемлемой температуры.
2. Поднимите крышку капота. С помощью специальной конструкции зафиксируйте его в открытом положении.
3. Плачет резиновые колпачки высоковольтных проводов и аккуратно вытаскиваем с мест установки.
4. Очистить поверхность от загрязнений щеткой.
5. Выкрутите элемент зажигания с помощью ключа.
6. Проделайте аналогичные действия с другими свечами.
7. Проверить новый искровой элемент. Измерьте зазор между электродами.
8. Разделите руку с расходным материалом. Завершите действие с помощью инструмента.
9. Подключить высоковольтные провода.

Примечание: Основная ошибка нового автовладельца: перепутанные провода. Сделать это невозможно. Проводка высокого напряжения подключается согласно маркировке в строгой последовательности для каждого цилиндра.

После замены свечей автовладельца может ждать неприятный сюрприз. Обороты двигателя могут «плавать», двигатель дергаться. Причина: Возможно, автовладелец-новичок приобрел некачественную запальную деталь.Тушеный товар необходимо вернуть.

Узнать, какой элемент зажигания не работает, просто. Для этого отключаются попутные высоковольтные провода. Если звук двигателя остался прежним, деталь неисправна — ее необходимо заменить.

Признаки неисправности свечей

Признаки неисправности свечей:

• Снижение мощности силового агрегата и увеличение расхода топлива;
• Волновой разгон при резком нажатии на педаль газа;
• Остановить силовой агрегат на высоких оборотах;
• Долговременная прокрутка стартера при работе силового агрегата;
• Троя.
