Блютуз колонка на ардуино. Создание Bluetooth колонки на Arduino: подключение аудиомодулей и настройка — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как сделать Bluetooth колонку на Arduino. Какие компоненты нужны для создания беспроводной колонки. Как подключить аудиомодуль и настроить Bluetooth модуль для Arduino. Какие есть варианты схем подключения динамиков к Arduino.

Содержание

Необходимые компоненты для создания Bluetooth колонки на Arduino

Для создания простой Bluetooth колонки на базе Arduino понадобятся следующие компоненты:

Arduino Uno или совместимая плата
Bluetooth модуль HC-05 или HC-06
Аудиомодуль, например VS1053 или PAM8403
Динамик 4-8 Ом
Литиевый аккумулятор и модуль зарядки
Макетная плата и соединительные провода

Рассмотрим подробнее каждый из основных компонентов и их функции в системе.

Выбор и подключение Bluetooth модуля к Arduino

Для беспроводного подключения колонки к смартфону или другому устройству используется Bluetooth модуль. Наиболее популярные и простые в использовании модули для Arduino — HC-05 и HC-06.

Чем отличаются HC-05 и HC-06 для создания Bluetooth колонки на Arduino?

HC-05 может работать как в режиме ведущего, так и ведомого устройства. HC-06 работает только в режиме ведомого.
HC-05 имеет больше настроек и возможностей конфигурации через AT-команды.
HC-06 проще в подключении и настройке для базового функционала.

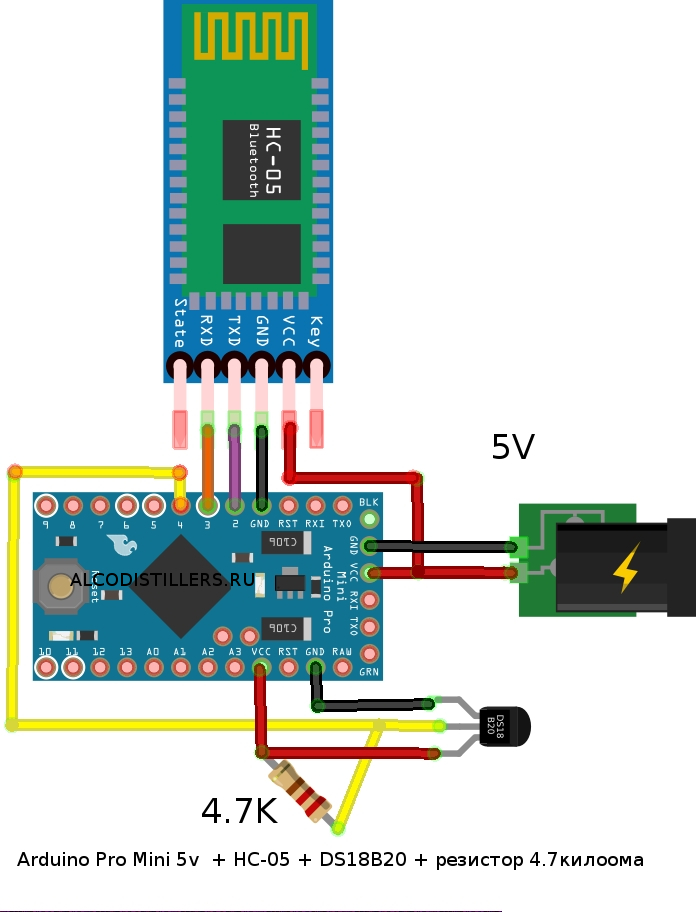

Для простой Bluetooth колонки подойдет любой из этих модулей. Подключение к Arduino осуществляется по следующей схеме:

VCC модуля к 5V Arduino
GND модуля к GND Arduino
TXD модуля к RX Arduino (пин 0)
RXD модуля к TX Arduino (пин 1)

Аудиомодули для воспроизведения звука на Arduino

Для декодирования и воспроизведения аудио на Arduino требуется специальный аудиомодуль. Популярные варианты:

VS1053 — декодирует MP3, WAV, MIDI и другие форматы, имеет встроенный усилитель.
PAM8403 — цифровой усилитель класса D, подходит для простых проектов.

MAX98357A — I2S усилитель для высококачественного звука.

Какой аудиомодуль выбрать для Bluetooth колонки на Arduino? Это зависит от требований к качеству звука и сложности проекта. Для начала рекомендуется использовать PAM8403 как наиболее простой вариант.

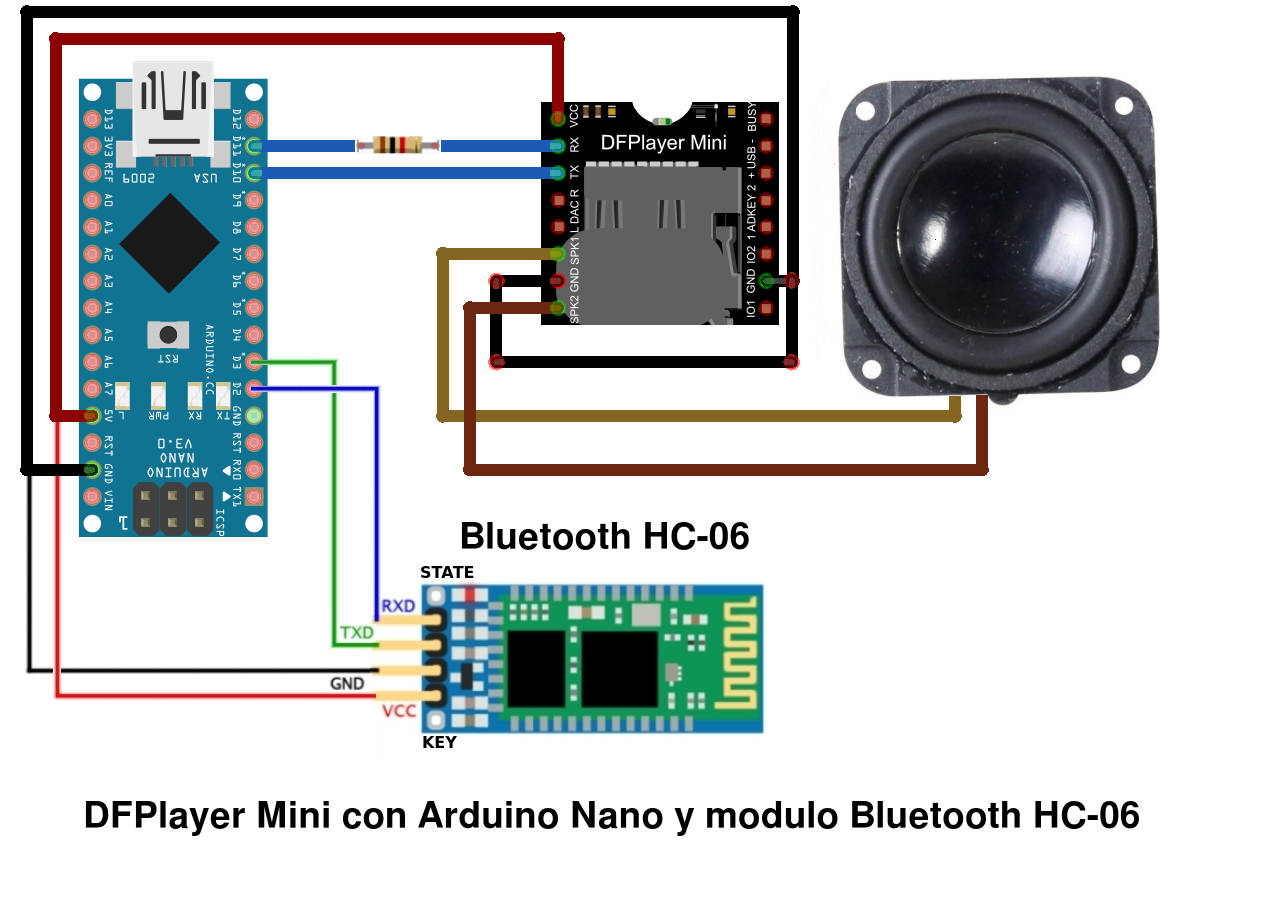

Схема подключения динамиков к Arduino через аудиомодуль

Рассмотрим базовую схему подключения динамика к Arduino через аудиомодуль PAM8403:

VCC и GND модуля подключаются к 5V и GND Arduino соответственно.
Аудиовход L и R модуля подключаются к выводам Arduino через резисторы 1 кОм.
Выходы L+ и L- модуля подключаются к динамику.
Для стерео звука можно подключить второй динамик к R+ и R-.

Важно учитывать мощность динамиков и выбирать соответствующий аудиомодуль. Для больших динамиков может потребоваться дополнительный усилитель.

Настройка Bluetooth модуля для работы с Arduino

После физического подключения Bluetooth модуля требуется его программная настройка. Как настроить HC-05 или HC-06 для работы с Arduino?

Загрузите на Arduino скетч для отправки AT-команд.
Подключитесь к модулю через терминал на скорости 38400 бод.
Отправьте команду AT для проверки связи.
Настройте имя устройства командой AT+NAME.
Установите пароль командой AT+PSWD.
Настройте скорость передачи данных AT+UART.

После настройки модуль готов к использованию в проекте Bluetooth колонки. Теперь можно приступать к написанию основного скетча для Arduino.

Программирование Arduino для управления Bluetooth колонкой

Основной скетч для Bluetooth колонки на Arduino должен выполнять следующие функции:

Инициализация Bluetooth модуля и аудиомодуля
Прием команд по Bluetooth
Управление воспроизведением аудио

Регулировка громкости

Пример базового кода для управления воспроизведением:


#include <SoftwareSerial.h>

SoftwareSerial BTSerial(2, 3); // RX, TX

void setup() {
  Serial.begin(9600);
  BTSerial.begin(9600);
}

void loop() {
  if (BTSerial.available()) {
    char cmd = BTSerial.read();
    switch(cmd) {
      case 'p':
        playAudio();
        break;
      case 's':
        stopAudio();
        break;
      // Другие команды
    }
  }
}

void playAudio() {
  // Код для запуска воспроизведения
}

void stopAudio() {
  // Код для остановки воспроизведения
}

Этот базовый код можно расширять, добавляя новые функции управления колонкой.

Питание Bluetooth колонки на Arduino от аккумулятора

Для автономной работы Bluetooth колонки требуется аккумулятор. Как организовать питание Arduino и аудиомодуля от аккумулятора?

Выберите литий-полимерный аккумулятор на 3.7В емкостью 2000-3000 мАч.
Используйте повышающий преобразователь для получения 5В.
Добавьте модуль защиты и зарядки аккумулятора TP4056.
Подключите выход преобразователя к Vin Arduino.

При таком подключении колонка сможет работать автономно несколько часов. Время работы зависит от емкости аккумулятора и громкости воспроизведения.

Корпус и сборка готовой Bluetooth колонки на Arduino

Завершающий этап создания Bluetooth колонки — изготовление корпуса и окончательная сборка. На что обратить внимание при сборке колонки?

Корпус должен быть достаточно прочным для защиты электроники.
Предусмотрите отверстия для динамика, кнопок управления и зарядки.
Обеспечьте хорошую вентиляцию для охлаждения компонентов.
Продумайте удобное расположение органов управления.
Используйте мягкие прокладки для устранения вибраций.

Корпус можно изготовить из пластика, дерева или напечатать на 3D-принтере. Главное — обеспечить надежную защиту электроники и качественное звучание динамика.

Связываем Arduino и Android через Bluetooth [Амперка / Вики]

В данной статье будет подробно расписано создание небольшого приложения для мобильной операционной системы Android и скетча для Arduino. На Arduino Uno будет стоять Wireless Shield с Bluetooth-модулем. Приложение будет подключаться к Bluetooth-модулю и посылать некую команду. В свою очередь скетч по этой команде будет зажигать или гасить один из подключенных к Arduino светодиодов.

Нам понадобится

Телефон на базе ОС Android

Создание приложения для Android

Заготовка

Разработка для ОС Android ведется в среде разработки ADT, Android Development Tools. Которую можно скачать с портала Google для разработчиков. После скачивания и установке ADT, смело его запускаем. Однако, еще рано приступать к разработке приложения. Надо еще скачать Android SDK нужной версии. Для этого необходимо открыть Android SDK Manager «Window → Android SDK Manager».

В списке необходимо выбрать нужный нам SDK, в нашем случае Android 2.3.3 (API 10). Если телефона нет, то выбирайте 2.3.3 или выше; а если есть — версию, совпадающую с версией ОС телефона. Затем нажимаем на кнопку «Install Packages», чтобы запустить процесс установки.

После завершения скачивания и установки мы начинаем создавать приложение. Выбираем «File → New → Android Application Project». Заполним содержимое окна так, как показано на рисунке.

Application Name — то имя приложения, которое будет показываться в Google Play Store. Но выкладывать приложение мы не собираемся, поэтому имя нам не особо важно.
Project Name — имя проекта в ADT.
Package Name — идентификатор приложения. Он должен быть составлен следующим образом: название Вашего сайта задом наперед, плюс какое-либо название приложения.

В выпадающих списках «Minimum Required SDK», «Target SDK», «Compile With» выбираем ту версию, которую мы скачали ранее. Более новые версии SDK поддерживают графические темы для приложений, а старые нет. Поэтому в поле «Theme» выбираем «None». Нажимаем «Next».

Снимаем галочку с «Create custom launcher icon»: в рамках данной статьи не будем заострять внимание на создании иконки приложения. Нажимаем «Next».

В появившемся окне можно выбрать вид «Activity»: вид того, что будет на экране, когда будет запущено приложение. Выбираем «Blank activity», что означает, что мы хотим начать всё с чистого листа. Нажимаем «Next».

В нашем приложении будет всего одно Activity, поэтому в появившемся окне можно ничего не менять. Поэтому просто жмем на «Finish».

Все, наше приложение создано.

Настройка эмулятора

Отладка приложений для Android производится на реальном устройстве или, если такового нет, то на эмуляторе. Сконфигурируем свой.

Для этого запустим «Window → Android Virtual Device Manager». В появившемся окне нажмем «New». Заполняем поля появившейся формы. От них зависит сколько и каких ресурсов будет предоставлять эмулятор «телефону». Выберите разумные значения и нажимайте «ОК».

В окне Android Virtual Device Manager нажимаем кнопку «Start». Это запустит эмулятор. Запуск занимает несколько минут. Так что наберитесь терпения.

В результате вы увидите окно эмулятора подобное этому:

Заполнение Activity

Activity — это то, что отображается на экране телефона после запуска приложения. На нем у нас будет две кнопки «Зажечь красный светодиод» и «Зажечь синий светодиод». Добавим их. В панели «Package Explorer» открываем

res/layout/activity_main.xml. Его вид будет примерно таким же, как на скриншоте.

Перетаскиваем 2 кнопки «ToggleButton» на экранную форму. Переключаемся во вкладку «activity_main.xml» и видим следующий код:

activity_main_aiutogen.xml

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas. android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context=".MainActivity" >

    <ToggleButton
        android:id="@+id/toggleButton1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentLeft="true"
        android:layout_alignParentTop="true"
        android:text="ToggleButton" />

    <ToggleButton
        android:id="@+id/toggleButton2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_above="@+id/textView1"
        android:layout_alignParentRight="true"
        android:text="ToggleButton" />

</RelativeLayout>

Это ни что иное, как наша Activity, которая отображается не в виде графики, а описанная в формате XML.

Сделаем имена компонентов более понятными. Изменим поля android:id следующим образом.

<ToggleButton
        android:id="@+id/toggleRedLed" ...

<ToggleButton
        android:id="@+id/toggleGreenLed" ...

А еще добавим им подписи, изменим их цвет и размер текста. Результирующий код разметки будет выглядеть следующим образом.

activity_main.xml

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context=".MainActivity"
    android:weightSum="2"
    android:orientation="horizontal">

    <ToggleButton
        android:id="@+id/toggleRedLed"
        android:layout_width="wrap_content"
        android:layout_height="fill_parent"
        android:layout_weight="1"
        android:background="#FF0000"
        android:textOff="OFF"
        android:textOn="ON"
        android:textSize="30dp" />

    <ToggleButton
        android:id="@+id/toggleGreenLed"
        android:layout_width="wrap_content"
        android:layout_height="fill_parent"
        android:layout_weight="1"
        android:background="#00FF00"
        android:textOff="OFF"
        android:textSize="30dp"
        android:textOn="ON" />

</LinearLayout>

Эти же изменения можно сделать и в графическом режиме, воспользовавшись вкладкой «Outline/Properties».

Пробный запуск

Мы можем запустить только что созданное приложение на эмуляторе. Идем в настройки запуска «Run» → Run Configurations», в левой части нажимаем на «Android Application». Появляется новая конфигурация «New_configuration». В правой части окна выбираем вкладку «Target» и выбираем опцию «Launch on all compatible devices/AVD».

Нажимаем «Apply», а затем «Run». Приложение запустится в эмуляторе.

Можно понажимать кнопки. Но ничего происходить не будет, поскольку обработчики нажатий еще нами не написаны.

Чтобы запустить приложение на реальном устройстве, необходимо включить в его настройках опцию «Отладка USB» и подключить его к компьютеру.

На реальном устройстве приложение выглядит абсолютно аналогично.

Написание кода для Android

Правка манифеста

Каждое Android-приложение должно сообщить системе о том, какие права необходимо ему предоставить. Перечисление прав идет в так называемом файле манифеста AndroidManifest.xml. В нем мы должны указать тот факт, что хотим использовать Bluetooth в своем приложении. Для этого достаточно добавить буквально пару строк:

AndroidManifest.xml
