Назначение схем ограничения тока в блоках питания

Схемы ограничения тока являются важным элементом современных источников питания. Их основное назначение — защита блока питания и подключенной нагрузки от повреждений в случае короткого замыкания или перегрузки по току.

Без ограничения тока при возникновении короткого замыкания или подключении слишком мощной нагрузки через выходные цепи источника питания может протекать очень большой ток. Это может привести к:

Перегреву и выходу из строя силовых компонентов блока питания
Повреждению печатных плат и проводников
Выгоранию предохранителей
Повреждению подключенной нагрузки

Схема ограничения тока позволяет избежать этих негативных последствий, ограничивая максимальный выходной ток источника питания на безопасном уровне.

Основные типы схем ограничения тока

Существует два основных типа схем ограничения тока, используемых в источниках питания:

Схемы с постоянным ограничением тока
Схемы с заворачиванием характеристики

Рассмотрим принципы работы и особенности каждого типа более подробно.

Схемы с постоянным ограничением тока

В схемах с постоянным ограничением тока при достижении максимального заданного тока выходное напряжение начинает снижаться, а ток поддерживается на постоянном уровне.

Принцип работы таких схем:

При нормальной работе источник питания поддерживает заданное выходное напряжение
Когда ток нагрузки достигает порогового значения, схема ограничения активируется
Выходное напряжение начинает снижаться, чтобы ограничить ток
Ток поддерживается на постоянном максимальном уровне

Такой режим работы позволяет защитить блок питания от перегрузки, но при этом обеспечить питание нагрузки максимально возможным током.

Схемы с заворачиванием характеристики

В схемах с заворачиванием при достижении порогового тока выходное напряжение резко падает практически до нуля. Это приводит к значительному снижению выходного тока.

Особенности работы:

При нормальной работе поддерживается заданное выходное напряжение
При достижении порогового тока напряжение резко падает
Ток также значительно снижается
Блок питания переходит в защитный режим с минимальной выходной мощностью

Такой режим обеспечивает максимальную защиту блока питания и нагрузки, но приводит к отключению питания.

Преимущества использования ограничения тока

Применение схем ограничения тока в источниках питания дает ряд важных преимуществ:

Защита блока питания от перегрузки и выхода из строя
Предотвращение повреждения нагрузки чрезмерным током
Возможность работы при кратковременных перегрузках
Безопасное тестирование источника питания при разработке
Защита от короткого замыкания на выходе
Повышение надежности и срока службы устройства

Поэтому практически все современные источники питания оснащаются той или иной схемой ограничения выходного тока.

Реализация схем ограничения тока

Для реализации функции ограничения тока в источниках питания используются различные схемотехнические решения:

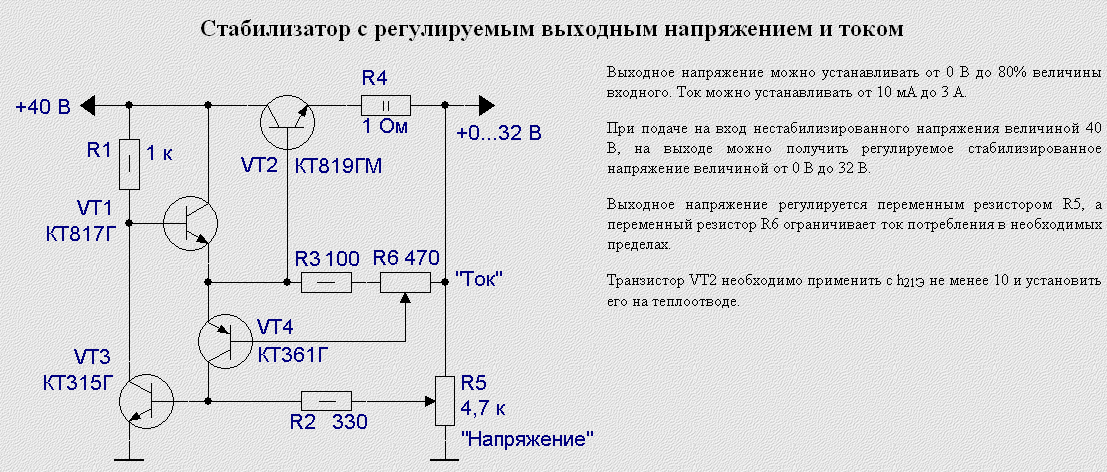

На дискретных компонентах (транзисторах, операционных усилителях)
С помощью специализированных микросхем стабилизаторов напряжения

На базе микроконтроллеров в цифровых источниках питания

Выбор конкретной реализации зависит от требований к источнику питания, его мощности, стоимости и других факторов.

Настройка порога ограничения тока

Важным параметром схемы ограничения тока является пороговое значение тока, при котором срабатывает защита. Этот параметр обычно выбирается исходя из следующих соображений:

Максимальный рабочий ток нагрузки в нормальном режиме
Допустимые кратковременные перегрузки
Предельно допустимый ток компонентов источника питания
Требования по защите нагрузки

Часто порог ограничения тока делают регулируемым, что позволяет настроить его под конкретное применение источника питания.

Особенности ограничения тока в импульсных источниках питания

В импульсных источниках питания также применяется ограничение выходного тока, но его реализация имеет некоторые особенности:

Ограничение пикового тока в силовом ключе
Ограничение среднего выходного тока
Использование токового трансформатора для измерения тока
Программное ограничение в микроконтроллерных системах управления

При этом основные принципы — постоянное ограничение или заворачивание характеристики — сохраняются и для импульсных источников.

Заключение

Схемы ограничения тока являются важным элементом современных источников питания, обеспечивающим их надежную и безопасную работу. Выбор конкретного типа ограничения и схемы его реализации зависит от требований к устройству и особенностей его применения.

При разработке источников питания важно уделить должное внимание правильному выбору и настройке схемы ограничения тока. Это позволит создать надежное и безопасное устройство, устойчивое к различным нештатным ситуациям.

Лабораторный блок питания с регулировкой тока и напряжения

Лабораторный блок питания может пригодится практически каждому радиолюбителю для отладки и работы с электроникой. В данной статье мы рассмотрим сборку лабораторного блока питания, схема которого довольно известна в сети интернет. Схема является довольно популярной, была собрана множеством радиолюбителей по всему миру. В виду её популярности, в Китае так же наладили производство кит-набора, с помощью которого можно спаять схему, немного сэкономив на времени при изготовлении печатной платы, и поиске компонентов. Я решил заказать этот набор, и посмотреть что из этого получится. В блоке питания имеется регулировка как по току, так и напряжению. Данный пост будет содержать минимум теории, и больше фото для показа что в итоге получилось.

Принципиальная схема блока питания:

Схема найдена в интернете, некоторые компоненты на схеме выше заменены советскими аналогами, в целом схема идентична.

Сам набор с компонентами добрался в таком виде:

Перед началом сборки выяснилось что некоторые компоненты пришли ни тех номиналов. Что касается подобного рода посылок, то это довольно распространённая практика. Поэтому рекомендуется всегда проверять элементы перед сборкой. В моём случае шунтирующий резистор (R7) оказался 47 Ом, а должен быть 0.47 Ом. Кроме того операционники оказались с дефектом, и после сборки не регулировалось напряжение и ток. Всё исправилось заменой этих компонентов. Читал в интернете, у некоторых схема начинает работать сразу после сборки. У некоторых приходят с дефектами или неправильными номиналами элементов. Очевидно, мне попалось и то и другое, в общем с ситуацией разобрался, и плата собрана и работает.

На схеме так же имеется стабилизатор напряжения 7824, я решил заменить его на 7812, который будет выдавать 12 В для запитки куллера + индикатора напряжения и тока.

В качестве трансформатора временно решил использовать от старого бесперебойника. Плата вывозит нагрузку на 3А, однако легко дорабатывается некоторой заменой компонентов. После этого при необходимости можно повысить выдаваемый ток блоком питания. Протестировав схему, стало понятно, что радиатор на выходном транзисторе маловат в своих габаритах, и не справляется с рассеиванием тепла. После чего решил прикрутить транзистор на радиатор от старого 478-го процессора. Как положено, с использованием термопасты для лучшей проводимости, т.к. узел весьма показался мне уязвимым в вопросе перегрева.

Решил повесить нагрузку в пару ампер на блок питания, посмотреть как быстро будет греться радиатор на транзиcторе. Минуты две при такой нагрузке радиатор спокойно рассеивает температуру после чего уже требуется принудительное охлаждение. Решил немного доработать охлаждение радиатора, и вместо того, чтобы вентилятор жужал постоянно, сделал схему, которая будет включать его при пиковых нагрузках. В сети интернет есть схема, которая реализована за счёт необычной способности транзистора КТ315 менять свои свойства при смене температуры.

Схема регулятора оборотов вентилятора охлаждения:

Собрал эту схему довольно быстро, она так же популярна в сети интернет. Особенность этой схемы в том, что в качестве датчика выступает транзистор КТ315. Этот транзистор к счастью оказался под рукой. Что касается VT2 то я решил заменить его современным аналогом, т.к. в магазинах всё реже можно найти детали старой базы.

Самое время делать корпус для блока питания и собирать это всё дело в кучу. Т.к. под рукой оказался корпус от бесперебойника компьютера, решил попробовать затолкать в него все компоненты, а так же сделать более правильную «морду», с регуляторами индикаторами и тумблером.

Переменные резисторы решил заказать другие, т.к. регулировка с многооборотистым резистором гораздо плавнее. В ходе испытаний выяснилось что индикатор напряжения имеет погрешность 0,01В, а вот что касается тока, то там наблюдается нелинейность в измерении. Исправляется пайкой одной перемычки на плате (в сети много об этом есть постов). Крепёж под «бананы», а так же тумблер включения питания.

Вот такая тушка под корпус лабораторника, переднюю и заднюю панель я открутил, так как она не пригодится, и панели у прибора будут другие.

В качестве материала для панели решил взять гетинакс, толщиной 5 мм. Причина такого выбора в том что его легко обрабатывать, диэлектрик, да и оказался под рукой.

Отверстия сверлились свёрлами и отрезными дисками для бор машины. Процесс изготовления корпуса — творческий, а поэтому в моём случае затянуться на больше чем ожидалось).

Элементы на панели вырезанные из листа гетинакса не стыковались с отверстиями которые были на железном корпусе. Таким образом чтобы разместить элементы потребовалось так же немного подрезать сам металлический корпус.

Урезая корпус под нужды элементов управления, это его значительно ослабляет в плане жесткости. Я же стремился сделать его более надёжным и качественным. В итоге простая переделка перешла в фазу «глубокой» переделки, в ходе чего была срезана задняя панель полностью, и добавлены рёбра жесткости.

Для примерки первый крепёж был сделан что называется на «шару» для того чтобы немного прикинуть размещение элементов. В ходе чего было выяснено, что так же потребуется сделать дополнительную планку по центру, чтобы прикрутить к ней два радиатора, и пару схем.

Article2

Сделал всё как задумал, хоть и можно было проще затолкать как получиться, но хотелось сделать как виделось правильным. Оставил запас места под трансформатор большего размера. Сам трансформатор разместил по центру, для более правильной развесовки прибора, а так же рассеивания тепла. Радиатор разместил ближе к задней стенке где находится вентилятор кулера. Сама плата блока питания так же находится ближе к кулеру. Плата управления ближе к передней панели, и в таком положении, чтобы место в центральной части где находится трансформатор оставалась в запасе.

Немного творческого беспорядка, на пару дней, в итоге подогнал все элементы по местам, и спаял узлы в последствии. Радиатор изолировал от корпуса, в итоге были сделаны специальные посадочные площадки из гетинакса которые одной стороной крепились к корпусу другой к радиатору. Получился некий пазл, которой держал всё это дело прочно на своих местах.

После первой сборки и спайки самоё время проверить работоспособность прибора. После сборки прибор включился но регулировалось напряжение и ток. В итоге выяснилось, что многооборотистые резисторы были припаяны немного неправильно, и это дело быстро исправилось. В целом, всё практически готово. Датчик регулятора скорости вращения вентилятора (транзистор КТ315) так же был прикручен около выходного транзистора блока питания, который размещался на радиаторе. Таким образом он быстрее реагирует на смену температуры выходного транзистора не дожидаясь нагрева всего радиатора.

Регуляторы на переменные резисторы мне показались довольно габаритными для этой панели, поэтому ставить их пока не стал, и заказал другие специальные для данного типа резисторов.

Вот такой получился танк. На задней панели сделаны отверстия под для вентилятора, предохранитель, а так же гнездо питания на 220 В. Центральный контакт гнезда как и положено заземлил на корпус блока питания. Хотя в наших розетках и нету третей точки — заземления, но пускай будет хотя бы в приборе, на будущее.

Проводка в блоке так же была связана, чтобы не было механического воздействия на места припоя при эксплуатации прибора.

В дальнейшем прибор так же планируется дорабатываться и в плане мощности, и возможно немного по внешнему виду. А пока результат он выглядит таким вот образом.

Сама плата с базовыми элементами способна выдавать от 0 до 30 Вольт, с током от 0 до 3 Ампер. Осциллограммы к сожалению показать не могу, т.к. нет осциллографа под рукой. Конечно это не много, ну и не мало тоже. По этой причине в дальнейшем планируется доработка в сторону увеличения мощности, путем замены элементной базы, от трансформатора до транзисторов. Разумеется насколько это позволят сами дорожки платы.

Электровоз ВЛ 85 — Блок питания БП-6

Блок питания БП-6 предназначен для обеспечения питания цепей управления, освещения, сигнализации, радиостанций и подзаряда аккумуляторной батареи. Предусмотрено также быстродействующее автоматическое переключение цепей нагрузки с выпрямителя на аккумуляторную батарею и обратно. Технические данные блока питания следующие:

Номинальное входное напряжение переменного тока, В Диапазон изменения входного напряжения, В Номинальная частота питающего напряжения, Гц Максимальная потребляемая мощность, кВт, не более Назначение выходных каналов:

I и II

Номинальное напряжение на выходах 1 и 11, В

режим стабилизации напряжения на нагрузке с подзаря-дом аккумуляторной батареи 380

питание цепей нагрузки подзаряд батареи 50

Допустимое отклонение напряжения от номинального в диапазоне рабочих токов и температур (-604- +60) °С на выходах I и II, В ±2,5 Возможные предельные мгновенные значения напряжения при переходных процессах, В, иа выходе:

I 0-170

II 0-150 Уставка ограничения напряжения подзаряда аккумуляторной батареи на выходе III, В, при температуре, °С:

выше -10 65-67

ниже -10 не более 80 Коэффициент пульсаций напряжения, %, не более, на выходе:

I 100

II 90

III 0-12 Диапазон рабочих токов, А, на выходе:

I 14,5-65

II 1,5-40 Максимальный ток, А, не более, на выходе:

II III

Блок питания (рис. 7.45) представляет собой металлическую конструкцию массой 375 кг с габаритными размерами, мм: высота- 1350±6, ширина — 726 ±4, глубина — 700±4. .

Каркас блока питания состоит из двух частей, которые соединены механически при помощи болтовых соединений и электрически — рейкой с зажимами Х2.

В нижней части каркаса размещают блок 3 трансформаторного оборудования БТО-038, в котором установлены питающий трансформатор ТР-214 и сглаживающий дроссель ДС-1. В верхней части каркаса на лицевой стороне — панели: приборная 1 и с элементами 2.

Приборную панель 1 крепят к каркасу при помощи шарнирного соединения, что дает ей возможность откидываться вперед на угол примерно 90°. На ней устанавливают вольтметр М1611 (РУ) со шкалой 0-150 В, амперметр М1611 {РА) со шкалой 75-0-75 А, три тумблера, две кнопки, вилку для подключения диагностического устройства с помощью разъема СШР32П10ЭШ4 и три переменных резистора ППБ-25Е (Я8, Я10, ЯП- рис.

7.46).

За панелью расположен регулятор напряжения (РН), который крепят к каркасу при помощи четырех болтов. Электрическое соединение регулятора напряжения со схемой блока осуществляют через разъем штепсельного типа СШР48П26ЭШЗ.

На панели с элементами 2 установлены два рубильника для переключения режимов работы и два плавких предохранителя защиты аккумуляторной батареи. Панель крепят к каркасу на петлях, что позволяет ей откидываться вперед на угол примерно 60°, и закрывают декоративной крышкой.

На задней стороне каркаса расположен тиристорно-диодный преобразователь, собранный на гетинаксовой панели

из четырех тиристоров Т171-320-8УХЛ2 и трех диодов ДЛ171-400-8УХЛ2 с охладителями 0281-110.

Над преобразователем размещены контактор электромагнитный МК-8 (КМ), резистор Я5, трансформатор тока ТТ-222 (Т2), токоограничивающий реактор Р-72 (ЬЗ) и панель с резисторами Я6, Я7. Для подключения внешнего монтажа блок питания снабжен тремя рейками с выводами: XI- цепи 380 В, ХЗ- силовые цепи 50 В и аккумуляторная батарея, Х4- слаботочные цепи 50 В.

Принципиальная электрическая схема блока питания БП-6 приведена иа рис. 7.46, а перечень элементов в приложении 4.

Переменное напряжение частотой 50 Гц от обмотки собственных нужд силового трансформатора ОДЦЭ-1000/25-82УХЛ2 поступает на выводы 1-2 XI при помощи контактора питания на первичную обмотку трансформатора 77 блока питания. Со вторичной обмотки 77 напряжение поступает на тиристорно-ди-одный преобразователь, включающий в себя управляемый VI, У2 и неуправляемый УЗ-У5 выпрямители, а также прямой У7 и обратный У8 тиристорные ключи. Неуправляемый выпрямитель УЗ-У5 выполнен по схеме двухполупериодного выпрямления с нулевой точкой; управляемый — VI, У2 собран по схеме несимметричного моста с использованием плеч УЗ, У4 неуправляемого выпрямителя.

осуществляется регулятором напряжения (РН), обеспечивающим автоматическое поддержание выпрямленного напряжения на выходах I, II в заданных пределах.

Для обеспечения режимов заряда аккумуляторной батареи в ее цепь включен прямой тиристорный ключ V7, соединенный последовательно с токоограни-чивающим реактором L3 и трансформатором тока Т2. Тиристор V7 обеспечивает импульсное регулирование напряжения заряда, разделение цепей нагрузки и заряда аккумуляторной батареи. Благодаря импульсному заряду аккумуляторов амплитудным значением выпрямленного напряжения среднее за период значение напряжения на аккумуляторной батарее превышает среднее за период значение напряжения на выходе выпрямителя. Это обеспечивает автоматическое поддержание заданного напряжения заряда при колебании питающего. Напряжение заряда аккумуляторной батареи в зависимости от температуры окружающей среды может изменяться с помощью тумблера S5, который при 1< -10 °С должен быть переведен во включенное положение.

В случае потери питания на входе устройства, например, при проходе электровозом нейтральной вставки КС или отключении ГВ цепи 50 В автоматически переключаются на аккумуляторную батарею при помощи обратного тиристорного ключа V8. Последний вместе с дросселем L1 шунтируется силовыми контактами КМ.

Защиту аккумуляторной батареи от КЗ осуществляют быстродействующими предохранителями F1 и F2. Питающий трансформатор 77 и выпрямители VI- V5 защищены от КЗ при помощи плавкого предохранителя F15 типа ПР-2Х/12 иа 35 А, установленного на панели предохранителей в блоке силовых аппаратов.

Схема регулятора напряжения (РН) собрана на гетинаксовой панели с использованием печатного и навесного мон-тажей и состоит из следующих функциональных узлов: регулятора напряжения цепей 50 В;

тиристорного импульсного регулятора напряжения и тока заряда аккумуляторной батареи;

узла управления обратным тиристор-иым ключом. ‘

Регулятор напряжения предназначен для формирования, усиления и выдачи импульсов иа открытие тиристоров VI и У2 управляемого выпрямителя. Принцип его действия заключается в автоматическом изменении фазы импульсов управления в зависимости от напряжений на входе и выходе устройства. Это осуществляется путем изменения времени разряда конденсаторов СЗ и С4 во время-задающих #С-цепочках. Разряд каждого из конденсаторов СЗ и С4 происходит по двум цепям, одна из которых неуправляемая, а другая — управляемая сигналом связи по напряжению, снимаемому с потенциометра ЯП на лицевой панели 2.

На выходе неуправляемой времязада-ющей #С-цепи включен двухкаскадиый транзисторный ключ. Он открывается в момент окончания разряда конденсатора и выдает управляющий сигнал на соответствующий ему тиристор VI или У2. Параметры неуправляемых разрядных цепей этих конденсаторов выбраны таким образом, чтобы при отключенной управляемой цепи разряда выходное напряжение составляло около 40 В. При подключенной управляемой цепи разряда конденсаторов время их разряда уменьшается и соответственно изменяется фаза импульсов управления тиристорами VI и У2, обеспечивая увеличение выпрямленного напряжения до 50 В.

Заряд конденсаторов СЗ и С4 осуществляют в нерабочие для тиристоров VI и У2 полупериоды питающего напряжения от 77/4-6 через диоды У7 и У8 до импульсного значения напряжения на этой обмотке. В рабочие полупериоды питающего напряжения конденсатор СЗ разряжается через резисторы R9-R11 и база-эмиттерный переход транзистора У5; конденсатор С4- через резисторы R12-R14 и база-эмиттериый переход транзистора У6 до уровня опорного напряжения на стабилитроне У11.

Одновременно происходит дополнительный разряд этих конденсаторов через транзисторы У13 и У14, управляемые сигналами обратной связи по напряжению на выходе БП. В зависимости от состояния транзисторов У13 и У14 изменяется общее сопротивление разрядной цепи, а следовательно, и. постоянная времени разряда конденсаторов СЗ и С4. В периоды протекания тока разряда конденсаторов СЗ и С4 транзисторы V5 и V6 открыты, V3 и V4 закрыты.

При снижении напряжения иа конденсаторах СЗ и С4 до уровня опорного на стабилитроне VII происходят открытие соответствующего транзистора V3 или V4 и выдача импульсов управления через импульсный трансформатор 77 или Т2 на соответствующий силовой тиристор VI или V2. Время» закрытого состояния транзисторов УЗ и У4 определяет фазу импульсов управления в соответствующие полупериоды питающего напряжения.

При снижении напряжения на выходе блока питания пропорционально снижается напряжение обратной связи и в случае снижения ниже опорного на стабилитроне У12 транзистор У13 закрывается, а У14 открывается. Это приводит к снижению общего разрядного сопротивления и соответственно снижению времени разряда конденсаторов СЗ и С4. Уменьшение фазы открытия силовых тиристоров VI и V2 ведет к увеличению напряжения на выходе БП. При повышении напряжения на выходе блока происходит обратный процесс. Таким образом осуществляется стабилизация напряжения иа выходе блока питания. Благодаря большому усилению транзисторного каскада V13- У14 и высокой стабильности опорного стабилитрона У12 обеспечивается высокая точность стабилизации напряжения при широком диапазоне изменения режимов эксплуатации.

Импульсный регулятор напряжения и тока заряда аккумуляторов содержит основной прямой тиристорный ключ У7 (тиристорно-диодный преобразователь) и вспомогательный У 22 (РН). Последний предназначен для обеспечения ограничения зарядного тока и стабилизации напряжения на аккумуляторной батарее в режиме ее заряда.

Принцип действия этого регулятора основан на регулировании скважности открытого состояния прямого тиристорного ключа У7, управление которым осуществляют в каждый полупериод питающего напряжения по цепи: плюс выпрямителя — провод 12 — конденсатор С12- резисторы Р. 35-9.37- диод У 28- провод 40- управляющий переход тиристора У7- аккумуляторная батарея — минус выпрямителя. При запертом вспомогательном тиристориом ключе У22 основной тирнсторный ключ У7 открывается каждый полупериод питающего .напряжения и пропускает импульсы тока заряда аккумуляторной батарезч с частотой 100 Гц. В случае открытого состояния вспомогательного тиристорного ключа У22 основной тиристорный ключ У7 заперт, аккумуляторная батарея разряжается на измерительные цепи.

Для обеспечения автоматического управления режимами заряда аккумуляторной батареи в регулятор заведены обратные связи по напряжению и току заряда.

Датчиком тока заряда является трансформатор тока Т2 с балластным резистором Я8 (силовой блок), выпрямительный мост У 24-У 27, сглаживающий фильтр 12-С14 (РН). Датчик напряжения включает в себя делитель напряжения Р,14-Р.10-/?/7 (лицевая панель) и сглаживающий конденсатор С13 (РН). Сигналы обратной связи по току и напряжению поступают на управляющий электрод вспомогательного тиристорного ключа У22 через диоды УЗО и У31, выполняющие функции логического элемента ИЛИ. При достижении напряжения на аккумуляторной батарее заданного значения или тока заряда максимального значения сигнал обратной связи превысит опорное напряжение, сформированное на стабилитроне V23. Это приведет к открытию вспомогательного тиристорного ключа V22, который в свою очередь закроет тиристорный ключ У7.

Управление обратным тиристорным ключом V8 тиристорно-диодного преобразователя осуществляют от узла, состоящего из элементов: дроссель L1, конденсатор СП, стабилитрон У21, диод V20. Сглаживающий фильтр L1-СП включен иа разность напряжений между аккумуляторной батареей и выходом выпрямителя.

При нормальном режиме цепи нагрузки получают’ питание от выпрямителя через сглаживающие фильтры и одновременно осуществляют подзаряд аккумуляторной батареи. При этом разность средних за период значений напряжений на аккумуляторной батарее и на выходе выпрямителя меньше опорного на стабилитроне V21 и обратный тиристорный ключ V8 заперт. В случае снятия напряжения с входа блока питания разность указанных напряжений становится больше опорного на У21; обратный тиристорный ключ V8 открывается током от аккумуляторной батареи и переключает цепи нагрузки иа питание от аккумуляторной батареи. При подаче напряжения на вход блока в момент превышения мгновенного значения напряжения на выходе выпрямителя над напряжением на аккумуляторной батарее обратный тиристорный ключ У8 запирается и питание нагрузок переводится на выпрямитель.

Установленные на приборной панели вольтметр РУ типа М1611 на напряжение 0-150 В с кнопками S6 Батарея и S1 Напряжение другой секции и амперметр РА типа М1611 на ток 75-0- 75 А с шунтом 75ШСМ предназначены:

РУ — для контроля за значением напряжения на выходе I обеих секций и аккумуляторной батарее;

РА — для контроля за значением тока заряда и разряда аккумуляторной батареи.

Эти же приборы используют и при-вы-боре уставок по напряжению и току.
