Бриг 001 стерео. Усилитель «Бриг-001-стерео»: легендарная советская Hi-Fi техника

Что представлял собой знаменитый советский усилитель «Бриг-001-стерео». Какие технические характеристики выделяли его среди других моделей того времени. Почему «Бриг-001-стерео» до сих пор высоко ценится аудиофилами. Как создавался этот легендарный усилитель.

История создания усилителя «Бриг-001-стерео»

Усилительно-коммутационное устройство «Бриг-001-стерео» было разработано в начале 1970-х годов Ленинградским объединением «Океанприбор» и Кировским заводом «Ладога». Разработка началась в 1970 году, опытные образцы были выпущены в 1975 году, а серийное производство стартовало в 1976 году.

Главным конструктором «Бриг-001-стерео» был талантливый советский инженер Анатолий Лихницкий. Он создал полностью дискретную схему на кремниевых транзисторах с квазикомплементарным выходным каскадом. Этот же инженер впоследствии разработал знаменитый проигрыватель «Корвет ЭП-003».

Технические характеристики «Бриг-001-стерео»

Усилитель «Бриг-001-стерео» обладал впечатляющими для своего времени техническими параметрами:

• Номинальная выходная мощность: 2х50 Вт на нагрузке 8 Ом
• Диапазон воспроизводимых частот: 20-25000 Гц (±0,7 дБ)
• Коэффициент гармонических искажений: 0,1% (40-16000 Гц)
• Коэффициент интермодуляционных искажений: 0,15%
• Разделение каналов: 50 дБ (1000 Гц)
• Отношение сигнал/шум: 86 дБ

Какие особенности конструкции обеспечивали такие характеристики? Выходной каскад был построен на мощных транзисторах КТ808А (100 В, 10 А), работающих в режиме AB с током покоя 50 мА. Это позволяло получить высокую выходную мощность при низких искажениях.

Функциональные возможности усилителя

«Бриг-001-стерео» предоставлял пользователям широкие возможности для настройки звучания:

• Ступенчатая регулировка громкости и тембра
• Фильтры высоких и низких частот для изменения АЧХ
• Возможность подключения 4 акустических систем (4-8 Ом)
• Выход на стереонаушники
• Входы для подключения различных источников сигнала (микрофон, звукосниматель, тюнер, магнитофон и др.)

Усилитель также имел систему мягкого включения для исключения щелчков, защиту от короткого замыкания нагрузки и световую индикацию работы и перегрузки каналов.

Признание на международном уровне

«Бриг-001-стерео» стал первым советским усилителем, получившим международное признание в области Hi-Fi техники. В 1976 году на международной выставке в Лейпциге усилитель был удостоен золотой медали. Это подтверждало, что по своим характеристикам он не уступал лучшим зарубежным образцам того времени.

Что позволило «Бриг-001-стерео» добиться такого успеха? Основными факторами были:

• Передовая для того времени схемотехника
• Высокое качество изготовления и отборные комплектующие
• Тщательная настройка каждого экземпляра
• Соответствие международным стандартам Hi-Fi

Модификации и развитие конструкции

За годы выпуска «Бриг-001-стерео» претерпел несколько модернизаций:

• В 1985 году была представлена обновленная версия под названием «Бриг У-001-стерео»
• Новокаховский завод «Сокол» с 1985 года выпускал аналогичную модель под названием «Барк-001-стерео»
• Производство продолжалось до 1989 года

В чем заключались основные изменения? В первую очередь совершенствовалась электрическая схема для улучшения параметров и надежности. Также вносились изменения в конструкцию для упрощения производства и обслуживания.

Популярность среди аудиофилов

«Бриг-001-стерео» быстро завоевал популярность среди советских аудиофилов. Его ценили за:

• Высокое качество звучания
• Надежность и долговечность
• Широкие функциональные возможности
• Стильный дизайн

Почему усилитель остается востребованным и сегодня? Многие ценители считают, что по музыкальности звучания он превосходит даже некоторые современные модели. Кроме того, «Бриг-001-стерео» стал своеобразным символом расцвета советской Hi-Fi индустрии.

Коллекционная ценность «Бриг-001-стерео»

Сегодня хорошо сохранившиеся экземпляры «Бриг-001-стерео» высоко ценятся коллекционерами. На аукционах цены могут достигать нескольких тысяч долларов. Какие факторы влияют на стоимость?

• Год выпуска (особенно ценятся ранние модели)
• Комплектность (наличие оригинальной упаковки, документации)
• Техническое состояние
• Внешний вид (отсутствие повреждений корпуса)

Интересно, что цена нового «Бриг-001-стерео» в СССР составляла 625 рублей, что равнялось примерно трехмесячной зарплате инженера. Сегодня же коллекционные экземпляры могут стоить в десятки раз дороже.

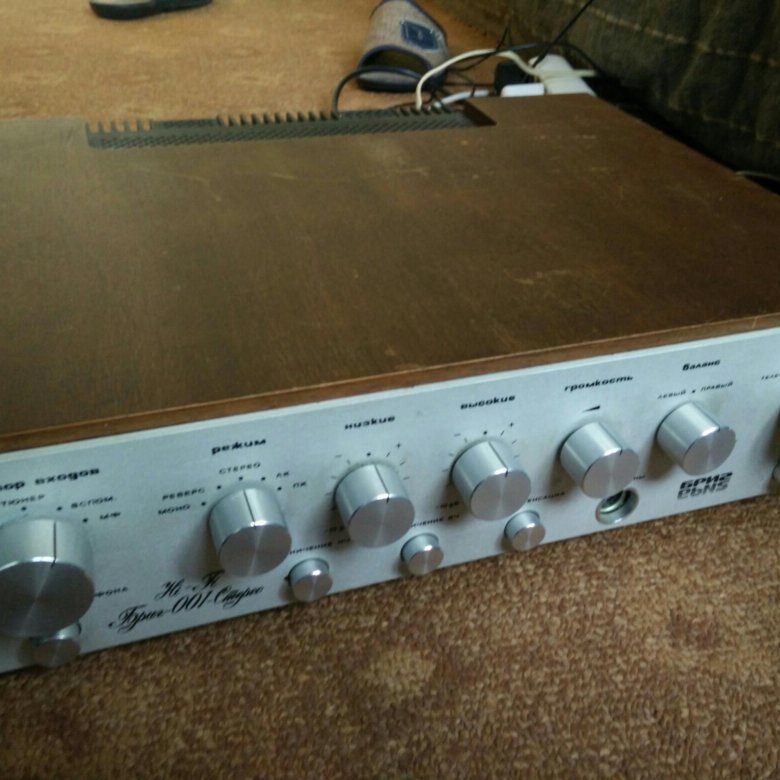

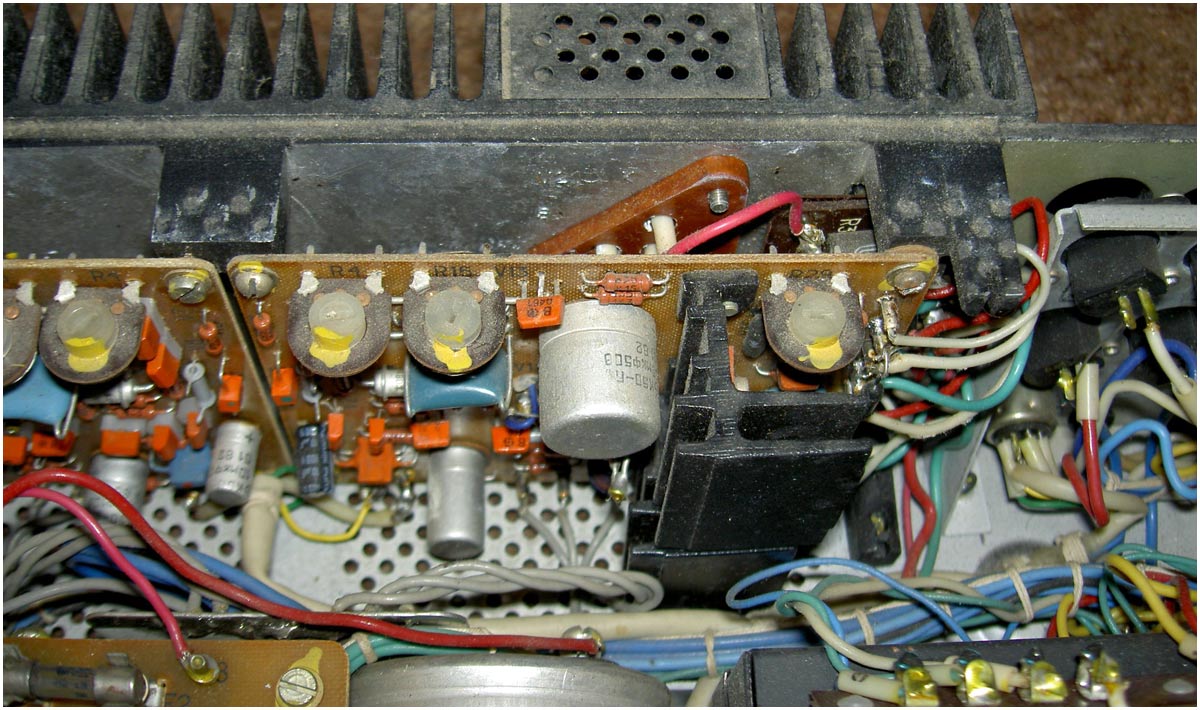

Технические особенности конструкции

Конструкция «Бриг-001-стерео» имела ряд интересных технических решений:

• Полностью дискретная схемотехника без применения интегральных микросхем
• Применение высококачественных комплектующих (в том числе импортных)
• Тщательно проработанная топология печатных плат
• Массивный алюминиевый радиатор для эффективного охлаждения
• Качественный сетевой трансформатор большой мощности

Какие преимущества давали эти решения? Они обеспечивали высокую линейность усиления, низкий уровень шумов и искажений, хороший запас по мощности и надежность работы.

Усилительно коммутационное устройство «Бриг-001-стерео» | RadioNic.ru

john 26 июня, 2015 — 17:47

Усилительно коммутационное устройство (УКУ) «Бриг-001-стерео». Ленинградское объединение «Океанприбор», Кировский завод «Ладога». Разработка УКУ с 1970, опытный выпуск с 1975, серийный с 1976 года.

УКУ »Бриг-001-стерео», позднее »Бриг У-001-стерео» предназначено для высококачественного усиления музыкальных или речевых программ с микрофона, магнитного или пьезоэлектрического звукоснимателя, тюнера, магнитофона и других источников сигналов. В УКУ имеется ступенчатая регулировка громкости и тембра, возможность изменения АЧХ с помощью фильтров ВЧ и НЧ, имеется система мягкого включения, исключающая щелчки при включении или выключении, защита от КЗ нагрузки, световая индикация сети, перегрузки каналов. К УКУ можно подключить четыре АС с сопротивлением от 4 до 8 Ом, и стереотелефоны.

УКУ имеет низкий уровень шума, малые интермодуляционные и гармонические искажения, линейность фазовой и а-частотной характеристик.

Основные характеристики:

• Номинальная выходная мощность на нагрузке 8 ом, 2х50 Вт.
• Номинальный диапазон воспроизводимых частот при неравномер ности АЧХ ± 0,7 дБ 20…25.000 Гц.
• Коэффициент гармоник в диапазоне частот 40…16000 Гц 0,1 %.
• Коэффициент искажений 0,15 %.
• Разделение каналов на частоте 1000 Гц 50 дБ.
• Отношение сигнал/взвешенный шум для ЛВ — 86 дБ.
• Потребляемая мощность 150 Вт.
• Габариты — 452х372х118 мм.
• Масса 15 кг.

Опытные экземпляры усилителя »Бриг-001С» были выпущены 1975 году, а в 1976 году он был запущен в серийное производство. Выпускался усилитель до 1989 года, претерпев несколько модернизаций электрической схемы. С I кв 1985 года Новокаховским ПБЗ »Сокол» выпускали УКУ — »Барк-001-стерео», кроме наименования схожий с УКУ »Бриг-001-стерео».

Литература:

1. Инструкция по эксплуатации УКУ, 1984 г.
2. Инструкция по эксплуатации УКУ, 1985 г.
3. Инструкция по эксплуатации УКУ в формате Word.
4. Описание и схемы УКУ в справочнике Белова, Дрызго.
5. Описание УКУ в книге Анисимова.
6. Страница об истории создания УКУ.
7. Статья об УКУ «Бриг -001С»
8. Фото и описание усилителя
