Основные характеристики симистора BT138-600
Симистор BT138-600 — это полупроводниковый прибор, относящийся к семейству тиристоров. Он предназначен для коммутации нагрузки в цепях переменного тока. Основные параметры BT138-600:
Максимальное напряжение в закрытом состоянии: 600 В
Максимальный средний ток в открытом состоянии: 12 А
Ток управления: 5-50 мА
Корпус: TO-220AB
Рабочая температура: -40…+125°C
BT138-600 отличается низким током управления и высокой помехоустойчивостью, что делает его популярным выбором для применения в бытовой технике и промышленной автоматике.
Схема включения симистора BT138-600
Для правильной работы BT138-600 в схеме необходимо соблюдать следующие правила подключения:
Анод симистора (вывод A2) подключается к нагрузке
Катод (вывод A1) — к общему проводу или источнику питания
Управляющий электрод (вывод G) — через резистор к источнику управляющего сигнала
Параллельно симистору рекомендуется установить снабберную RC-цепочку для защиты от помех

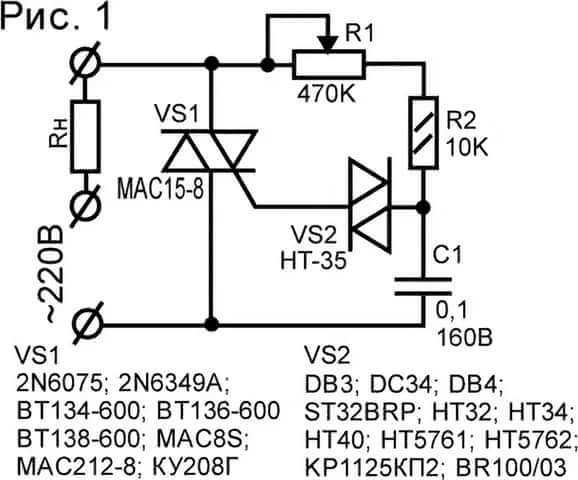

Типовая схема включения BT138-600 для управления нагрузкой переменного тока выглядит следующим образом:
«` «`
Применение симистора BT138-600 в силовой электронике
BT138-600 широко используется в различных областях силовой электроники благодаря своим характеристикам:
Регуляторы мощности в бытовых электроприборах (диммеры, регуляторы оборотов двигателей)
Управление нагревательными элементами
Коммутация индуктивных нагрузок
Системы плавного пуска электродвигателей
Импульсные источники питания
При использовании BT138-600 в силовых схемах следует учитывать некоторые особенности:
Необходимость защиты от перенапряжений и помех
Обеспечение достаточного теплоотвода
Учет падения напряжения на открытом симисторе
Выбор оптимального момента включения для минимизации помех
Преимущества использования симистора BT138-600
Симистор BT138-600 обладает рядом преимуществ по сравнению с другими коммутационными элементами:
Высокая надежность и долговечность
Отсутствие механических частей и искрения при коммутации
Возможность управления большой мощностью при малых управляющих токах
Высокое быстродействие
Компактные размеры
Низкое тепловыделение в открытом состоянии
Эти качества делают BT138-600 оптимальным выбором для многих применений в силовой электронике, где требуется надежное и эффективное управление нагрузкой переменного тока.
Сравнение BT138-600 с аналогами
Для оценки преимуществ BT138-600 полезно сравнить его характеристики с аналогичными симисторами:
Модель
Макс. напряжение, В
Макс. ток, А
Ток управления, мА
Корпус
BT138-600
600
12
5-50
TO-220AB
BTA16-600B
600
16
10-50
TO-220AB
TIC226D
400
8
10-50
TO-220AB
Z0409
600
4
1-10
TO-92
Как видно из таблицы, BT138-600 обладает оптимальным сочетанием высокого рабочего напряжения, достаточного рабочего тока и низкого тока управления, что делает его универсальным решением для многих задач.
Особенности монтажа и эксплуатации BT138-600
При работе с симистором BT138-600 следует учитывать некоторые важные моменты:
Обеспечение надежного теплоотвода. При максимальных нагрузках может потребоваться установка радиатора.
Защита от статического электричества при монтаже. Симистор чувствителен к ESD.
Правильный выбор управляющего тока. Слишком малый ток может привести к нестабильной работе.
Учет влияния температуры на характеристики прибора. При повышении температуры ток утечки возрастает.
Применение снабберных цепей для защиты от помех и перенапряжений.
Соблюдение этих рекомендаций поможет обеспечить надежную и долговременную работу устройств на основе BT138-600.
Расчет параметров схемы с BT138-600
При проектировании устройств с использованием BT138-600 необходимо провести ряд расчетов:
Расчет тока нагрузки и выбор симистора с соответствующим запасом по току.
Определение необходимого тока управления с учетом температурного коэффициента.
Расчет мощности рассеивания и выбор теплоотвода при необходимости.
Выбор параметров снабберной RC-цепи для защиты от dV/dt.
Расчет элементов схемы управления для обеспечения надежного включения симистора.
Рассмотрим пример расчета резистора в цепи управления для BT138-600:
«`python
# Параметры схемы
V_control = 5 # Напряжение управления, В
I_gt_max = 0.05 # Максимальный ток управления, А
I_gt_min = 0.005 # Минимальный ток управления, А # Расчет максимального и минимального сопротивления
R_max = V_control / I_gt_min
R_min = V_control / I_gt_max # Выбор номинала резистора
R_nominal = (R_max + R_min) / 2 print(f»Максимальное сопротивление: {R_max:.2f} Ом»)
print(f»Минимальное сопротивление: {R_min:.2f} Ом»)
print(f»Рекомендуемый номинал резистора: {R_nominal:.2f} Ом») # Проверка тока управления с выбранным резистором
I_gt_actual = V_control / R_nominal
print(f»Фактический ток управления: {I_gt_actual*1000:.2f} мА») # Проверка условий
if I_gt_min < I_gt_actual < I_gt_max:
print("Выбранный резистор обеспечивает правильный ток управления")
else:
print("Требуется корректировка номинала резистора") ```
Этот расчет поможет правильно выбрать резистор для схемы управления симистором BT138-600, обеспечивая его надежную работу.
Альтернативные схемы управления симистором BT138-600
Кроме простейшей схемы с резистором в цепи управления, существуют и другие способы управления симистором BT138-600:
Управление через оптопару для гальванической развязки
Схема с диодным мостом для управления от постоянного напряжения
Использование специализированных драйверов симисторов
Схема с транзистором для усиления управляющего сигнала
Управление от микроконтроллера через буферный каскад
Каждая из этих схем имеет свои преимущества и особенности применения. Выбор конкретной схемы зависит от требований к устройству, условий эксплуатации и доступной элементной базы.
Управление нагрузкой 220В с помощью Arduino. Помогите разобраться, пожалуйста.
DocMok
✩✩✩✩✩✩✩
#1
Собираю такую вот схему для управления нагрузкой 220В переменки.
Это схема из даташита на MOC3043M (использую эту оптопару). Симистор BT139-600E. Снабберную цепь исключаю, так как планирую подключать на нагрузку лампу накаливания. Так вот, проблема в том, что симистор всегда открыт, вне зависимости от того подаётся ли на светодиод оптопары напряжение. Всё перепроверил несколько десятков раз. В чём может быть проблема?
P. S. Может дело в резисторе 330 Ом? Может для этого симистора нужен другой номинал? Как это узнать? Даташит на симистор BT138-600E.
Изменено:
Wan-Derer
★★★★★✩✩
#2
@DocMok, А сам симистор отдельно от оптрона работает?
DocMok
✩✩✩✩✩✩✩
#3
@Wan-Derer, спасибо за наводку.
Проверил по такой схеме:
и обнаружил, что либо я даташит на симистор не понял, либо там ошибка (что сильно вряд-ли). Проблема была в перепутаных T1 и T2. Поменял местами и всё заработало.
