Bt138 datasheet. BT138: мощный симистор для управления нагрузкой до 12 А

Что такое симистор BT138. Каковы основные характеристики BT138. Как правильно подключить симистор BT138 в схему. Для каких применений подходит BT138. Какие есть аналоги симистора BT138.

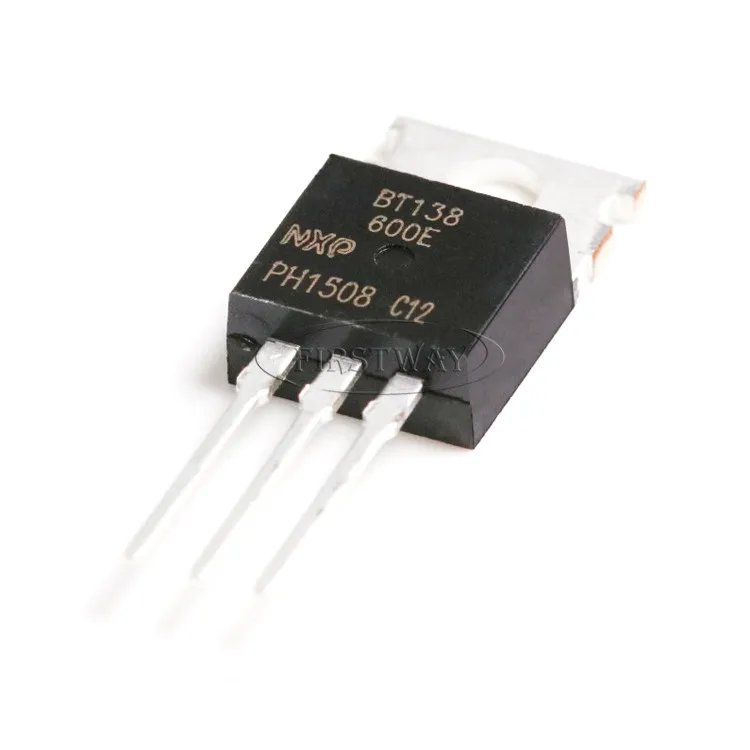

Общая характеристика симистора BT138

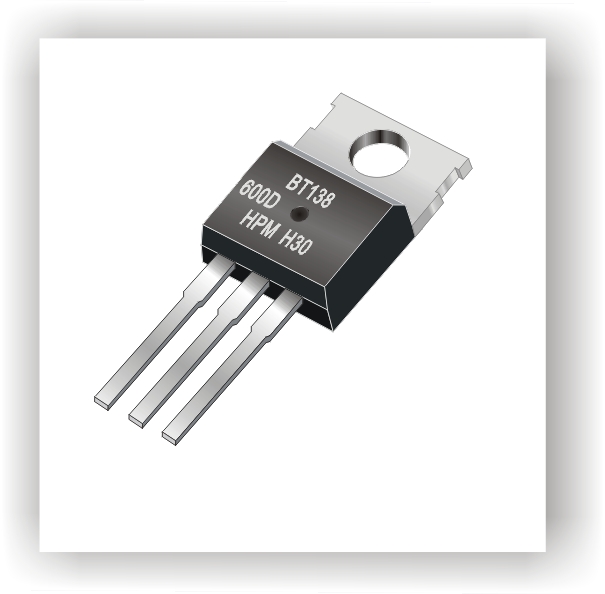

BT138 — это мощный симистор, предназначенный для управления нагрузкой в цепях переменного тока. Данный электронный компонент относится к семейству тиристоров и обладает двунаправленной проводимостью.

Основные особенности BT138:

  • Максимальное рабочее напряжение — 600 В
  • Максимальный рабочий ток — 12 А

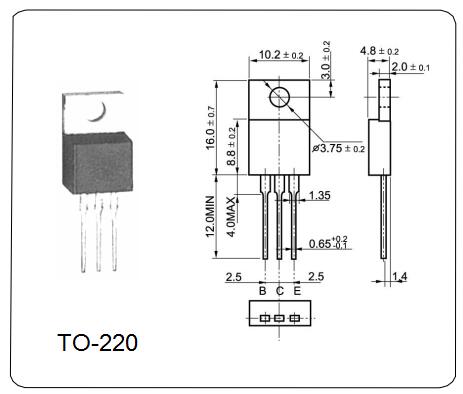

  • Корпус TO-220AB
  • Управление по затвору положительными и отрицательными импульсами
  • Высокая помехоустойчивость

Благодаря своим характеристикам, BT138 широко применяется в бытовой технике, системах освещения, электроприводах и другом оборудовании, где требуется управление мощной нагрузкой переменного тока.

Принцип работы и структура симистора BT138

Симистор BT138 имеет пятислойную полупроводниковую структуру p-n-p-n-p. Это позволяет ему проводить ток в обоих направлениях при подаче управляющего сигнала на затвор.


Как работает BT138?

  1. В закрытом состоянии симистор не пропускает ток.
  2. При подаче импульса на управляющий электрод симистор открывается и начинает проводить ток.
  3. Симистор остается открытым до тех пор, пока ток через него не упадет ниже определенного уровня (ток удержания).
  4. В цепях переменного тока симистор закрывается при переходе тока через ноль.

Такой принцип работы позволяет эффективно управлять мощной нагрузкой в цепях переменного тока путем изменения момента открытия симистора относительно перехода сетевого напряжения через ноль.

Основные электрические параметры BT138

Рассмотрим ключевые характеристики симистора BT138:

  • Максимальное повторяющееся напряжение в закрытом состоянии: 600 В
  • Максимальный средний ток в открытом состоянии: 12 А
  • Максимальный импульсный ток: 100 А
  • Ток удержания: 30 мА
  • Отпирающий ток управления: 50 мА (max)
  • Отпирающее напряжение управления: 1.5 В (max)
  • Время включения: 2 мкс
  • Критическая скорость нарастания напряжения: 50 В/мкс

Эти параметры определяют возможности применения BT138 в различных схемах. Высокие значения рабочих токов и напряжений позволяют использовать данный симистор для управления мощными нагрузками до нескольких киловатт.


Схемы включения симистора BT138

Существует несколько основных схем подключения BT138:

1. Простейшая схема включения

В этой схеме управляющий сигнал подается на затвор через резистор. Нагрузка включается последовательно с симистором.

2. Схема с оптронной развязкой

Здесь для управления симистором используется оптопара, что обеспечивает гальваническую развязку цепей управления и нагрузки.

3. Схема с снабберной цепью

Добавление RC-цепочки параллельно симистору повышает помехоустойчивость и защищает от ложных срабатываний.

При разработке схем с BT138 важно учитывать следующие моменты:

  • Обеспечить достаточный ток управления для надежного открытия симистора
  • Использовать защитные цепи для предотвращения ложных срабатываний
  • Учитывать тепловой режим работы и при необходимости использовать радиатор

Области применения симистора BT138

Благодаря своим характеристикам, BT138 находит широкое применение в различных областях электроники и электротехники:

  • Регуляторы мощности для электронагревателей
  • Диммеры для управления яркостью освещения
  • Устройства плавного пуска электродвигателей
  • Системы управления бытовой техникой (стиральные машины, электроплиты)
  • Источники бесперебойного питания
  • Сварочные аппараты
  • Зарядные устройства для аккумуляторов

Где еще может использоваться BT138? Этот симистор подходит практически для любых применений, требующих управления нагрузкой переменного тока мощностью до нескольких киловатт.


Аналоги и замены симистора BT138

При отсутствии BT138 можно использовать следующие аналоги с близкими характеристиками:

  • BTA12-600B
  • BTA12-600C
  • BTA12-600CW
  • MAC15A8
  • T1235-600G

При выборе замены важно учитывать следующие параметры:

  1. Максимальное рабочее напряжение
  2. Максимальный рабочий ток
  3. Ток управления
  4. Тип корпуса

Всегда следует тщательно сверять параметры заменяемых компонентов, чтобы обеспечить корректную и безопасную работу устройства.

Особенности монтажа и эксплуатации BT138

При работе с симистором BT138 следует учитывать некоторые важные моменты:

  • Теплоотвод: При токах более 5-7 А рекомендуется использовать радиатор для отвода тепла.
  • Защита от перенапряжений: Желательно использовать варистор или TVS-диод параллельно симистору.
  • Снабберная цепь: RC-цепочка параллельно симистору повышает помехоустойчивость.
  • Монтаж: Следует соблюдать меры защиты от статического электричества при монтаже.

Как правильно припаять BT138? Рекомендуется использовать паяльник мощностью не менее 40 Вт и припой с температурой плавления не выше 300°C. Время пайки не должно превышать 5 секунд для одного вывода.


Проверка работоспособности симистора BT138

Для проверки исправности BT138 можно использовать следующие методы:

  1. Проверка мультиметром в режиме «прозвонки диодов»
  2. Измерение сопротивления между выводами в разных направлениях
  3. Проверка работы в реальной схеме с небольшой нагрузкой

Как проверить BT138 мультиметром?

  • Измерьте сопротивление между анодом и катодом в обоих направлениях — оно должно быть высоким
  • Подключите щуп «+» к затвору, а «-» к аноду или катоду — при этом должно наблюдаться небольшое сопротивление
  • Если сопротивление низкое во всех случаях, симистор, вероятно, пробит

Помните, что окончательный вывод о работоспособности можно сделать только после проверки в реальной схеме.


Bt138 600 схема включения

Поворотный диммер на симисторе. Его будем ремонтировать. В комментариях к статье, в которой я подробно рассказал про устройство и схему диммера , читатели часто задают вопросы по ремонту диммеров своими руками. Поэтому я решил эту информацию дополнить и выделить в отдельную статью. Которую вы читаете сейчас. Будет показан пример, как я ремонтировал диммер своими руками.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Оптосимисторы в схемах на микроконтроллере
  • Primary Menu
  • BT138 симистор datasheet скачать bt138-600
  • Фотореле для освещения
  • Продление жизни лампе накаливания
  • Регулятор мощности схема

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой регулятор мощности на BT136 — BT 137

Оптосимисторы в схемах на микроконтроллере


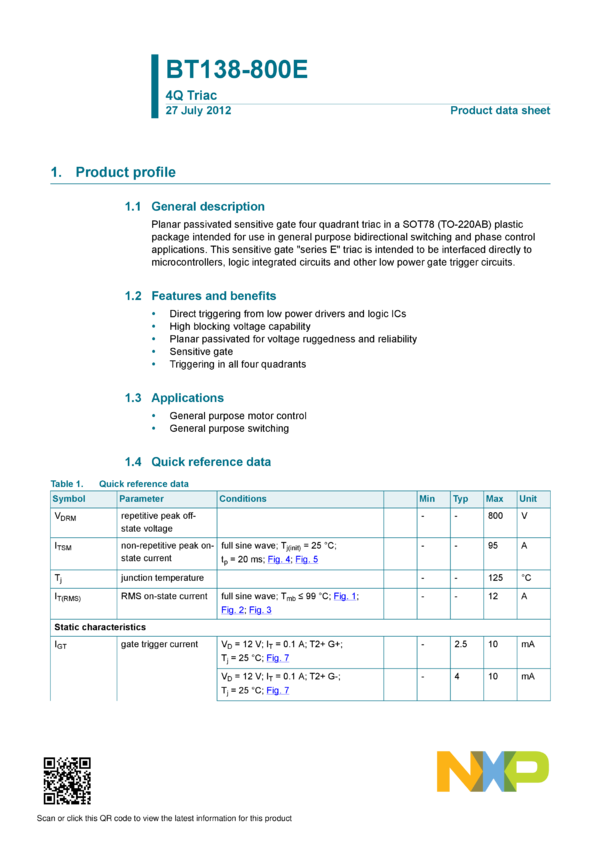

Планарный пассивированный управляемый вентиль, работающий в четырех квадрантах, в пластиковом корпусе SOT78 TOAB , предназначен для использования в общих целях двунаправленной коммутации и фазового управления. Тепловые характеристики.

Электрические характеристики. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Общее описание Планарный пассивированный управляемый вентиль, работающий в четырех квадрантах, в пластиковом корпусе SOT78 TOAB , предназначен для использования в общих целях двунаправленной коммутации и фазового управления. Краткие справочные данные Обозначение Параметр Условия Мин.

Предельные значения Обозначение Параметр Условия Мин. Тепловые характеристики Обозначение Параметр Условия Мин. Электрические характеристики Обозначение Параметр Условия Мин. TDA — Усилитель звука. Что делать, если Outlook постоянно запрашивает пароль. Добавить комментарий Отменить ответ. Отправить комментарий.

Сообщить об опечатке Текст, который будет отправлен нашим редакторам:. Отправить Отмена. Неповторяющийся импульс тока в открытом состоянии. Тепловое сопротивление между точкой контакта и монтажной базой. Тепловое сопротивление между точкой контакта и атмосферой.

Отпирающее напряжение на управляющем электроде.


Primary Menu

Если у вас имеется ненужный пластмассовый корпус небольших размеров, например, от сломанного сетевого адаптера, то в него можно поместить несложное фотореле, питающееся от напряжения сети В переменного тока, способное управлять нагрузкой мощностью до Вт, например, лампами накаливания. Такое фотореле можно использовать, например, для автоматического выключения ночника в детской комнате с наступлением рассвета, для управления освещением в подсобных помещениях , в фермерских помещениях для животных, а также, для автоматического включения, выключения дежурного освещения в подъездах. Принципиальная схема устройства показана на рис. Варистор RU1 защищает элементы устройства при кратковременных всплесках сетевого напряжения.

Возможные замены: VS1 – BT, VU1 – MOC, г) схема включения триака VS1, рассчитанного на напряжение В и ток 8.

BT138 симистор datasheet скачать bt138-600

Вот и нашелся в закромах кладовки регулятор от настольной лампы 80 Вт. Подключал транформатор паяльника — работает, регулирует. Трансформатор немножко громче стал работать — реакция на очень быстрое включение семистором. Решил собрать простую схему тиристорного регулятора Поменял емкость конденсатора на мкф- стал заметно регулировать яркость лампы накаливания чуть меньше половины яркости убавляется у лампы , и хорошо греется резистор 10кОм ; должен ведь не так работать регулятор Подскажите, что возможно не так? Собрал все с изменениями в схеме. Заработал вентилятор, регулируется, но теперь мне не нравится его шум. В скором времени планирую заменить его на бытовой и буду использовать с Вашим регулятором. Спасибо большое за уделенное внимание!

Фотореле для освещения

При автоматизации дома или квартиры необходимо управлять электрическими приборами работающими от напряжения вольт. К сожалению контроллер arduino не может коммутировать такое большое напряжение на прямую. Необходим посредник. Первое что приходит на ум — РЕЛЕ.

Date: , Release: 1. You are not logged in.

Продление жизни лампе накаливания

В электронике я почти полный нуль, но хочу научится. Хотел использовать в проектах вместо реле симисторы. Так вот вопрос: обязательно ли с этими МОСами собирать схемы? Также был бы рад если объясните развернуто что к чему или дадите ссылки на понятном языке для чайников. Там хоть и не совсем для «чайников», и не режим реле, а режим пропорционального управления мощностью, но схема есть, и подробное объяснение её работы. А если Вам нужно использовать тиристор только для замены обычных реле, то нужно было покупать уже готовое устройство — твердотельное реле SSR-реле.

Регулятор мощности схема

Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки. Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы он будет описан ниже. Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством. Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение. Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока.

посмотрел вроде такие как BTE и BTR. если их можно то как включить вместо КУ? подскажите чем и какаЯ схема включения?.

В различных электронных устройствах в цепях переменного тока в качестве силовых ключей широко применяют тринисторы и симисторы. Данная статья призвана помочь в выборе схемы управления подобными приборами. Самый простой способ управления тиристорами — это подача на управляющий электрод прибора постоянного тока с величиной, необходимой для его включения рис. Ключ SA1 на рис.

Планарный пассивированный управляемый вентиль, работающий в четырех квадрантах, в пластиковом корпусе SOT78 TOAB , предназначен для использования в общих целях двунаправленной коммутации и фазового управления. Тепловые характеристики. Электрические характеристики. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.

Конференция iXBT. Нужно с компа управлять яркостью освещения помещения.

Запросить склады. Перейти к новому. Почему сгорает симистор? Симистор BT Схема подключения класическая, открываеться симистор отрицательным импульсом с микроконтроллера через транзистор.

Date: , Release: 1. You are not logged in. This is a historical archive The forum is read-only. Private information has been removed.
