Что представляет собой блок управления стеклоочистителем БУС-01. Как устроен и работает БУС-01. Какие режимы работы реализует БУС-01. Как диагностировать и ремонтировать неисправности БУС-01. Как прошить и перепрограммировать микроконтроллер БУС-01.
Назначение и функции блока управления стеклоочистителем БУС-01
Блок управления стеклоочистителем БУС-01 предназначен для управления работой стеклоочистителей на автобусах ПАЗ. Основные функции БУС-01:
- Синхронизация работы приводов стеклоочистителей
- Реализация различных режимов работы стеклоочистителей
- Защита электродвигателей стеклоочистителей от перегрузок
- Обеспечение автоматического возврата щеток в исходное положение
БУС-01 позволяет реализовать следующие режимы работы стеклоочистителей:
- Прерывистый режим с паузой 2 секунды
- Малая скорость
- Большая скорость
- Режим омывателя с двойным ходом щеток
Устройство и принцип работы БУС-01
Блок управления БУС-01 построен на базе 8-битного микроконтроллера ATtiny2313A. Схема включает в себя:
- Микроконтроллер ATtiny2313A
- Силовые ключи для управления электродвигателями (полевые транзисторы или реле)
- Цепи обратной связи с концевыми выключателями
- Стабилизатор напряжения 5В для питания микроконтроллера
- Элементы защиты от перенапряжений и помех
Принцип работы БУС-01:
- При подаче питания микроконтроллер инициализируется и переходит в режим ожидания команд
- При замыкании контактов подрулевого переключателя микроконтроллер определяет выбранный режим
- Микроконтроллер включает электродвигатели через силовые ключи согласно выбранному режиму
- По сигналам с концевых выключателей контролируется положение щеток
- При отключении режима щетки автоматически возвращаются в исходное положение
Диагностика и типичные неисправности БУС-01
Основные признаки неисправности БУС-01:
- Стеклоочистители не включаются ни в одном режиме
- Стеклоочистители работают только в одном режиме
- Щетки останавливаются в произвольном положении
- Стеклоочистители работают рывками или с перебоями
Для диагностики БУС-01 необходимо:
- Проверить наличие питания на разъеме БУС-01
- Проверить исправность предохранителей на плате
- Измерить напряжение питания микроконтроллера (должно быть 5В)
- Проверить сигналы управления с подрулевого переключателя
- Проверить сигналы с концевых выключателей
Ремонт и замена компонентов БУС-01
Наиболее частые причины выхода из строя БУС-01:
- Выход из строя силовых ключей (транзисторов или реле)
- Пробой защитных диодов
- Выход из строя стабилизатора напряжения
- Повреждение микроконтроллера
Порядок ремонта БУС-01:
- Визуально проверить плату на наличие повреждений
- Прозвонить и при необходимости заменить предохранители
- Проверить и при необходимости заменить силовые ключи
- Заменить неисправный стабилизатор напряжения
- Перепрограммировать или заменить микроконтроллер
Программирование и прошивка микроконтроллера БУС-01
Микроконтроллер ATtiny2313A в БУС-01 можно перепрограммировать. Для этого потребуется:
- Программатор для микроконтроллеров AVR
- Программное обеспечение для программирования (например, AVRDUDE)
- HEX-файл с прошивкой
Процесс прошивки микроконтроллера:
- Подключить программатор к плате БУС-01
- Запустить программу для прошивки
- Выбрать тип микроконтроллера (ATtiny2313A)
- Загрузить HEX-файл с прошивкой
- Запустить процесс программирования
Совместимость и взаимозаменяемость различных версий БУС-01
Существует несколько модификаций блока БУС-01, которые отличаются:- Типом применяемого микроконтроллера (ATtiny24A, ATtiny2313A, ATtiny261A)
- Схемотехникой силовых ключей (на реле или транзисторах)
- Версией программного обеспечения
При замене БУС-01 необходимо учитывать:
- Полную совместимость по разъемам и напряжению питания
- Соответствие версии программного обеспечения модели автобуса
- Возможные отличия в работе различных версий БУС-01
Рекомендации по эксплуатации и обслуживанию БУС-01
Для обеспечения длительной и надежной работы БУС-01 рекомендуется:
- Регулярно проверять надежность электрических соединений
- Защищать блок от попадания влаги и загрязнений
- Не допускать механических повреждений корпуса и проводки
- Своевременно заменять изношенные щетки и рычаги стеклоочистителей
- При выходе из строя заменять БУС-01 на аналогичный по характеристикам
Соблюдение этих рекомендаций позволит обеспечить стабильную работу стеклоочистителей и продлить срок службы блока управления БУС-01.

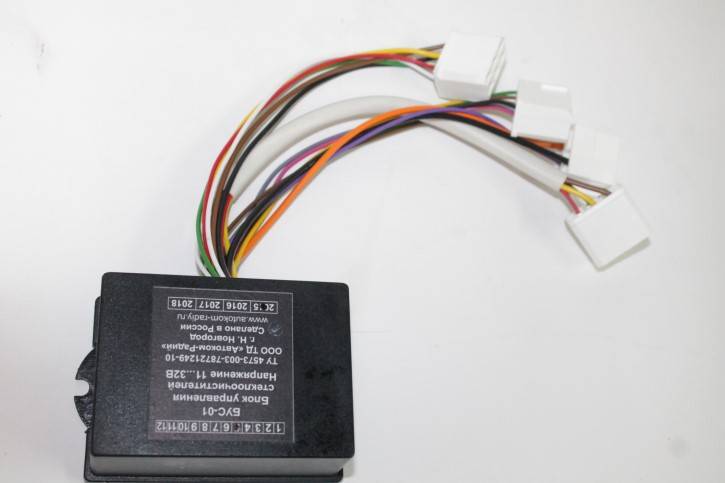

Блок управления стеклоочистителей БУС-01
БУС-01 используется на автобусах ПАЗ и выпускается компанией “Автоком-радий”. Есть несколько видов БУСов, которые отличаются схематикой и используемым микроконтроллером.
Сначала открываем БУС и смотрим на каком он микроконтроллере. Встречаются на основе ATtiny24A, ATtiny2313A, ATtiny261A. Может быть есть и другие, но мне не попадались. Но в любом случае логика работы у БУСов одинаковая.
Данная статья посвящена БУС именно на основе микроконтроллера ATtiny2313A.
Включение БУС-01:
Для включения БУС-01 нужно подать питание на разъем основного питания. Черный Земля, оранжевый +12(+24). После включения на контроллере сформируется напряжение питания +5В, а на 4-ом разъеме появятся напряжения + 4.5 В на 3-х контактах. Отсутствие этих напряжение значит поломку БУС-01.
Включение режимов происходит путем замыкания 4.5 вольт на землю с разъема №4. Будет появляться напряжение на Управляющее напр 1 и Управляющее напр 2.
Обратная связь (красный провод) на 1-ом и 2-ом разъемах работает так – если на него подать 12 (24) вольт, то контроллер сразу отключит напряжение с разъемов Управляющее напр 1 и Управляющее напр 2 на том разъеме, с которого пришел сигнал.
На 4-ом разъеме на рисунке если замкнуть 12 (24В) на Обратную связь (розовый), то БУС будет работать в одном режиме до тех пор, пока цепь замкнута. Тоже самое произойдет, если подать +12В (24В) на розовый провод в разъеме основного питания.
Электрическая схема БУС-01:
Принципиальная электрическая схема блока управления БУС-01 (плата БУС-01.050). Строится на 8-ми битном ЭВМ ATtiny2313a.
Подрулевой переключатель имеет 5 положений.
0 Стеклоочиститель выключен.
I Малая скорость.
II Большая скорость.
III Прерывистый режим.
IV Кратковременное включение омывателя и стеклоочистителя.
Описание схемы и логики работы:
Схема управляется однокристальным микроЭВМ ATTiny2313а.
ATTiny2313а управляет скоростью хода стеклоочистителей посредством выбора одной или другой цепи и паузой. Она подает питание на дворники через полевые транзисторы (на других платах БУС вместо полевиков могут стоять еще одна пара реле).
После подачи питания по 6 и 7 входу микропроцессора идет обратная связь с положением дворников и ожидается их выход в начальное положение. Когда дворник сделал круг и поступил сигнал об этом, питание на дошедший дворник отключается.
Помимо привычных сменных предохранителей в машине, на самой плате присутствуют предохранители, которые распаяны на плату. Их номинал для замены от 10 до 15 А.
Микроконтроллер в принципе трудно «убить», потому что он действует через транзисторы, но есть один момент. Он подает на подрулевой переключатель логическое напряжение +5В (по факту 4,5 В) напрямую по трём проводам. И если на один из них попадет провод с 12-ю вольтами, то регистр микроконтроллера выгорит.
Прошивка:
Сразу определимся: Все биты ниже с инверсией! Оригинальную прошивку считать нельзя, потому что там выставлены LOCK биты.
Для сброса LOCK битов стираем кристалл. Далее записываем прошивку в память FLASH (можно скачать ниже), и проверяем, как она работает. Прошивка подходит как для БУС на реле, так и на транзисторах.
Фьюзы должен быть выставлены так:
Поломки:
Бывают нерабочие стабилизаторы (не формируется напряжение питания), сгоревшие предохранители, транзисторы и пр. Все это легко ремонтируется с начальными знаниями электротехники.
Важно: У БУС-01 есть обратная связь с дворниками. Когда дворник сделал ход, то он размыкает концевик, это регистрирует контроллер и отключает дворник. Если есть проблемы с концевиком, то возможны остановки дворника в разных случайных местах именно из-за концевика. Это надо сразу исключить при диагностике.
Более интересны поломки с поведением БУСа. В какой-то момент БУС начинает работать неправильно и идет под замену. Проблема явно в контроллере, потому что я выпаивал их и вставлял в рабочую плату БУСа и они вели себя там также неправильно.
По пинам контроллера сопротивление в норме, в программаторе определяются, программируются. Записываю свою прошивку – все работает.
Исходного кода нет, но есть причинно-следственные связи, косвенно показывающие на внутреннюю структуру кода. БУСы (9шт БУСов, нормально для статистики) с неправильно работающей прошивкой стенде ведут себя одинаково неправильно, что не может быть случайностью. Если бы с ATTiny2313а что-то случилось с электрической частью, то врядли бы с ним смог работать программатор и записать прошивку. То есть контроллер рабочий.
Тогда что происходит. Это сугубо моя теория, подтвердить её я не могу, просто рассматриваю с теоретической части вопроса. ATTiny2313а это компьютер. В контроллерах AVR память делится на 2 типа: Flash и EEPROM. Во Flash записывается программа, в EEPROM помещаются данные. Теоретически можно написать прошивку со счетчиком, и, например, считать количество включений дворников и записывать эти данные в память EEPROM. После достижения определенного количества включений дворников можно поменять поведение БУСа, как бы считая, что БУС выработал свою гарантию и ресурс.
Такое реализуется, например, в принтерах. Когда он отпечатал N страниц и считает, что тонер закончился. Там счетчик сбрасывается.
Итог: если БУС ведет себя неадекватно, а все остальное рабочее -> обновляем прошивку.
