Выпрямитель для усилителя или сага о быстром диоде
Многие говорят что в выпрямителях усилителей должны использоваться только лишь диоды Шоттки, или сверхбыстрые диоды («суперфаст» — это если по-русски ). Если поставить обычные «медленные» диоды, то Великий Аудиофильский Дух обидится и хорошего звука вам не видать! На наше счастье, Великий Аудиофильский Дух может навредить только тем, кто в него верит. Давайте попробуем разобраться в необходимости применения таких диодов без привлечения эзотерики, а при помощи одной лишь науки и техники.
Единственная претензия, предъявляемая к диодам, состоит в том, что они медленно закрываются, и при этом через них будто бы протекает обратный ток, разряжающий конденсаторы фильтра. Говорят, что это происходит примерно так, как показано на рис.1 красной линией.
Рис. 1. Ток диода в выпрямителе. Черная линия — диод закрывается быстро, красная линия — диод закрывается медленно.Называют две основных причины протекания обратного тока:
1.
Рассасывание объемного заряда в базе диода, в течение которого диод еще не закрылся.
2. Заряд емкости обратно смещенного n-p перехода, когда диод уже закрылся.
Мы разберем обе эти причины. Но сначала давайте подумаем вот о чем: если бы через диод протекал бы большой обратный ток (даже такой, как на рисунке 1), то конденсаторы фильтра разряжались бы сразу после своей зарядки, и напряжения питания никакого бы и не было! Раз выпрямители работают даже на медленных диодах, то разряд этот не такой уж большой и страшный (и почему-то в профессиональных методах рассчета выпрямителей про этот самый обратный ток вообще ничего не говорится!).
Начнем с эксперимента — практика, как известно, — критерий истины. Соберем схему простейшего выпрямителя с обычным «медленным» диодом (рис.2):
Рис. 2. Схема тестового выпрямителя.Вот как это выглядит в реальности:
Рис. 3. Фото тестового выпрямителя.Посмотрим на осциллографе ток через диод, ток довольно большой — максимальная амплитуда 12 ампер, что соответствует работе диода в реальных условиях:
Рис.
4. Реальный ток через диод. Чего-то не видно этих самых токов разряда. Для большей наглядности изменим масштаб и добавим на осциллограмму линию развертки, чтобы был виден ноль, и если бы график нырял вниз вследствие тока разряда, это было бы хорошо заметно (рис.5):
Рис. 5. Реальный ток через диод в увеличенном масштабе. Красная линия — ориентир.Сравните рис.1 и рис.5. В реальности не хватает той части, которая соответствует разряду конденсатора обратным током диода. Значит ли это, что такого тока нет вообще? Нет, обратный ток есть, просто он настолько мизерный, что обнаружить его обычным осциллографом в таком простом эксперименте невозможно (я даже так с ходу и не скажу, как можно измерить ток разряда в моем выпрямителе).
Давайте попробуем прикинуть, какой разрядный ток будет протекать через диод и насколько этот ток разрядит конденсатор фильтра. Я использую упрощенный расчет, так как при полном правильном расчете не обойтись без интегралов и прочей высшей математики. Упрощение сильно снизит точность (и завысит результаты!), но порядок цифр будет более-менее верным, и мы его наглядно представим.
Для простоты давайте рассчитаем мой выпрямитель, который я исследовал.
Причина 1.
Рассасывание объемного заряда в базе диода, вследствие чего он остается некоторое время в открытом состоянии. Время рассасывания возьмем 10 микросекунд. Это весьма большое время и у большинства диодов оно заметно меньше. Принцип расчета показан на рис. 6.
Рис.6. Теоретический обратный ток диода и обратное напряжение, вызывающее этот ток.Итак, какое-то время диод открыт в прямом направлении и проводит прямой ток. После чего он должен закрыться, чтобы не пропустить ток обратный. Но диод не закрывается, и начинает пропускать обратный ток, показанный на рис.6 внизу красной линией. Ток протекает в течение времени Δt, равному времени рассасывания, т.е. у нас Δt = 10 мкс. При этом к диоду приложено обратное напряжение ΔU, из-за которого на самом деле и протекает обратный ток (а из-за чего еще ему протекать?).
Если мы узнаем ΔU, то можно будет определить и ток, а зная ток и время, которое он протекает – определить разряд конденсатора фильтра.
Поехали. Посмотрим, что там делается на самом деле – реальная осциллограмма на рис.7 (а линии на ней довольно условны):
Рис. 7. Осциллограмма реальных напряжения и тока диода с необходимыми построениями.Для нахождения ΔU определимся со временем и фазовыми углами. Находим цену деления по горизонтали: 360 градусов = 50 делений, значит одно деление 7,2 градуса. От начала периода напряжения до конца протекания тока диода:
Это начало обратного тока диода. Обратный ток длится Δt=10 мксек. Переведем секунды в градусы: один период синусоиды 360 градусов = 20 миллисек, а 10 мкс — Х. Из пропорции находим, что Х = 10 мкс = 0,18 градуса. Следовательно, конец протекания обратного ток диода – 136,98 градуса.
Итак, ΔU – это разность напряжений между точками «а» и «б» на рисунках 6 и 7. Напряжение в точке «а»:
Напряжение в точке «б»:
Теперь найдем ток через диод. Объемное сопротивление базы Rб мощных диодов примерно равно 0,05 Ом. Ток по закону Ома:
Ну а теперь посмотрим, насколько же разряжается конденсатор фильтра при разряде током 1,6 А в течение 10 мкс:
На самом деле конденсатор разрядится намного меньше (из-за того, что ток не все время остается максимальным).
Но и то, сравните напряжение на заряженном конденсаторе = 28,2 вольта и эти несчастные 1,6 мВ! Конечно их будет незаметно, ведь это 0,006% от напряжения на конденсаторе.
Итак, можем ли мы пренебречь разрядом конденсатора на 0,006%? Я так думаю, что можем. Если же поставить быстрый диод с временем рассасывания 100 нс, то разряд конденсатора уменьшится раз в 100 и будет равен 0,00006%. Выигрыш – ну просто обалденный!!! А народ еще спорит, какие диоды лучше — с временем восстановления 50 нс или все же подойдут 70 нс диоды!
В чем заключается упрощение расчета? В том, что на самом деле обратное напряжение на диоде растет медленно, и обратный ток тоже растет медленно и имеет примерно такую форму, как на рис. 6 (т.е. было неправильно делить максимальное напряжение на сопротивление). Поэтому максимальный ток на самом деле будет раз в пять-десять меньше, чем мы посчитали. И максимальным он будет не все время, а лишь чуть-чуть. И разряд конденсатора — тоже будет меньше в несколько раз.
Причина 2.
Обратный ток через емкость запертого диода.
Прежде чем рассуждать о емкостном токе, вспомним, что существует такая схема включения диодов моста (рис.8), и она имеет ряд преимуществ перед обыкновенной.
Рис.8. Диодный мост, шунтированный конденсаторами.В этой схеме емкость конденсаторов раз в 30 превышает емкость диодов, значит и обратный ток через конденсаторы течет в 30 раз больше (т.е. как бы обратный ток через емкость диода повышается в 30 раз), но никто почему-то не плачет по этому поводу.
Но у нас просто одиночный диод, его емкость порядка 300 пикофарад. Для того, чтобы определить, насколько заряд этой емкости «посадит» конденсатор фильтра, воспользуемся формулой:
Тогда, учитывая, что максимальное напряжение конденсатора 28,2 В:
Это в 1000 раз меньше, чем из-за объемного заряда и на такой мизер внимания обращать вообще нельзя! Точно также, при подключении конденсаторов параллельно диодам, снижение напряжение на конденсаторе фильтра будет 30…50 мкВ — подключайте конденсаторы на здоровье!
Вот и все.
Никаких других объективных причин влияния «медленности» диода на работу выпрямителя не существует! (разве что ВЧ помехи про которые ниже). Что там думает себе Великий Аудиофильский Дух — нам по барабану, давайте обсудим результаты.
Итак.
Итак, что же получается? Обыкновенные «медленные» диоды никакого заметного разряда конденсаторов фильтра и не вызывают! А как же тогда быть с утверждениями: «я заменил обычные диоды на ультрафаст, и усилитель зазвучал!»? Ну, во-первых, на это есть первый закон самовнушения: «Если в системе заменить даже самый маленький проводок, система сразу зазвучит лучше». Этот закон объясняет 80% всех наших улучшений звучания (так хорошо слышимых на слух). На самом деле, никакого ужасного разряда конденсаторов «медленными» диодами не происходит, и значит не происходит никакого изменения звука от применения ультрафаст диодов. Это все аудиофильские сказки. Кроме того — самое главное — разряд конденсаторов питания всего лишь уменьшает напряжение питания! Ну и как это скажестя на качестве звучания?
А как же быть с тем, что в импульсных блоках питания, например компьютерных, устанавливают ультрафасты или Шоттки? Все верно.
На тех частотах, на которых работают импульсные блоки, время закрывания диода будет равно уже порядка 1/3 периода (а не 1/2000, как на частоте 50 Гц), и это слишком много. Кроме того, импульсные сигналы имеют крутые фронты, и там напряжение на диоде изменяется резко, поэтому высокое обратное напряжение появляется сразу, что вызывает высокие обратные токи.
Есть и отрицательная сторона «скорости» диода. Отпирание/запирание диодов создает импульсы тока с довольно резкими фронтами, а значит и создает широкий спектр помех, который излучается выпрямителем, проводами, идущими к нему от трансформатора и проводами, идущими к конденсатору фильтра. И эти помехи попадают в усилитель и подгружают его высокими частотами (до сотен килогерц). Поэтому некоторые специалисты (например, профессор Никитин) даже советуют подключать выпрямитель к трансформатору через небольшой дроссель, это замедлит процессы отпирания/запирания диодов и снизит помехи.
Мне нечем измерить высокочастотную помеху, вот низкочастотная часть спектра тока диода моего выпрямителя — до 20 кГц.
Красная линия — спектр тока непосредственно выпрямителя, а синяя — при включении последовательно с диодом катушки с небольшой индуктивностью, что снижает уровень ВЧ составляющих тока, а как раз именно они хорошо излучаются в эфир в виде помех.
Более быстрое отпирание/запирание «быстрых» диодов даст импульсы тока с более резкими фронтами, а значит и спектр помех, излучаемых выпрямителем, станет более широким. И с этими помехами будет труднее бороться, а попав в усилитель, они сильнее перегрузят его высокими частотами, чем если бы использовать «обыкновенные» диоды. Эта перегрузка на ВЧ (теперь уже до мегагерц) дает интермодуляции с усиливаемым сигналом и вполне может быть заметна на слух как изменение звучания. Например именно таким способом (подмешиванием ультразвуковых сигналов частоты дискретизации) пользовались некоторые изготовители карманых CD плееров. При этом субъективно увеличивалось количество высоких частот и такую «фичу» даже называли что-то типа «живые высокие».
Натуральность звука на самом деле при этом уменьшалась.
Но.
Но на самом деле, есть своя польза от применения в выпрямителях диодов Шоттки. Дело в том, что прямое падение напряжения на них гораздо меньше, чем на обычных диодах с n-p переходом, а значит потери напряжения в выпрямителе будут меньше и больше напряжения уйдет в питание усилителя. В моем тестовом выпрямителе на обычном диоде при токе 12 А падало 1,2 вольт, а на диоде Шоттки — 0,6 вольт. Значит на диодном мосте в первом случае теряется 2,4 В, а во втором только 1,2 В. Скажете: «Подумаешь мелочь, ерунда 1 вольт!». Не всегда мелочь и ерунда. Если у вас напряжение питания усилителя +-60 вольт, то этот самый 1 вольт действительно ерунда. А если питание +-24 вольта? Давайте посчитаем. Просадка напряжения выпрямителя под нагрузкой порядка 80% от хх. В вольтах это получается 19,2. Падение напряжения на диодах 2,4 вольта. Падение напряжения на выходом каскаде усилителя, допустим, 4 вольта. Значит, на выходе усилителя получаем 19,2 — 2,4 — 4 = 12,8 вольт амплитуды.
На синусе, на нагрузке 6 Ом это будет всего лишь 13,6 Вт. Если же использовать диоды Шоттки, то максимальное напряжение на выходе: 19,2 — 1,2 — 4 = 14 В, и синусная мощность уже 16,3 Вт. Чуть-чуть, но больше. Посмотрим на это чуть-чуть повнимательнее.
Музыкальный сигнал имеет импульсную структуру с резкими всплесками:
Рис. 10. Осциллограмма музыкального сигнала.Большей частью средний уровень сигнала невысокий и легко воспроизводится усилителем. А вот максимальные значения импульсов… В нашем примере если максимальная выходная мощность усилителя 16 Вт (с диодами Шоттки), то он полностью воспроизводит пики сигнала (рис.10). А с обычными диодами, когда выходная мощность 13 Вт, пики обрезаются, как показано на рис. 10 красной линией (ну не хватает мощности для них!). Психоакустика установила, что если эти редкие всплески вот так обрезать, то сознание этого не заметит, то есть мы не будем слышать явных искажений. Но с субьективной стороны при прослушивании мы будем ощущать, что «что-то не то» — отсутствует легкость, воздушность, естественность, прозрачность и прочие «чувственные» части звука.
И в таком случае действительно замена обычных диодов на диоды Шоттки существенно улучшает звучание! И именно с той «необъяснимой» субъективной стороны!!! На самом же деле — никакой мистики, никакого волшебства, чистая физика! Такой вариант событий встречается, на самом деле, довольно часто, и довольно часто применение диодов Шоттки оправдано и технически, и с точки зрения улучшения звучания усилителей.
Выходит, что суперфаст диоды на самом деле в выпрямителе для усилителя и нафиг не нужны и никакой реальной пользы от них нет (зато они более «нежные» и хуже выдерживают перегрузки по току в отличие от «медленных»). А вот диоды Шоттки иногда бывают очень даже полезны, но не быстродействием своим, а низким прямым падением напряжения. Естествено, это справедливо только для «аналоговых» выпрямителей, работающих с частотой сети 50 Гц. Но с другой стороны, если говорить о высококачественных усилителях, то только такие источники питания туда и нужны — импульсные источники и Hi-Fi несовместимы!
29.
09.2009
Total Page Visits: 3871 — Today Page Visits: 3
Быстрые диоды : Быстрый диод / Быстрый диод
Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта
- Информация о товаре
- Скачать
| Тип | IFAVM /Tc [A/°C] | VRRM [V] | I FSM [A] | I2t [A2s xl03] | I RM [A] | RthJC [°C/W] | RthCK [°C/W] | Корпус | |
|---|---|---|---|---|---|---|---|---|---|
| Основа = 20 mm | DD 46 S | 45/85 | 800 … 1200 | 850 | 3,6 | 0,68 | DP20 | ||
| DD 61 S | 61/100 | 1000 . .. 1400 |
1600 | 12,8 | 82 | 0,62 | 0,16 | DP20 | |
| DD 62 S | 61/100 | 400 … 1000 | 1600 | 12,8 | 62 | 0,62 | 0,16 | DP20 | |
| DD 81 S | 81/100 | 1000 … 1400 | 1900 | 18,05 | 87 | 0,48 | 0,16 | DP20 | |
| DD 82 S | 81/100 | 400 … 1000 | 1900 | 18,05 | 65 | 0,48 | 0,16 | DP20 | |
| Основа = 50 mm | DD 230 S | 230/100 | 1800 … 2600 | 7500 | 281 | 0,15 | 0,04 | DP50 | |
| ND 230 S | 230/100 | 1800 . .. 2600 |
7500 | 281 | 0,15 | 0,04 | DP50 | ||
| DD 241 S | 240/100 | 1000 … 1400 | 7500 | 281 | 135 | 0,15 | 0,04 | DP50 | |
| ND 241 S | 240/100 | 1000 … 1400 | 7500 | 281 | 135 | 0,15 | 0,04 | DP50 | |
| DD 242 S | 600 … 1000 | 7500 | 281 | 98 | 0,15 | 0,04 | DP50 | ||
| ND 242 S | 240/100 | 600 … 1000 | 7500 | 281 | 98 | 0,15 | 0,04 | DP50 |
Меньше
Читать больше
60b.
pdf
- Информация о товаре
- Скачать
| Тип | IFAVM /Tc [A/°C] | VRRM
[V] | I FSM [A] | I2t [A2s xl03] | I RM [A] | RthJC [°C/W] | RthCK [°C/W] | Корпус | |
|---|---|---|---|---|---|---|---|---|---|
| Основа = 20 mm | DD 46 S | 45/85 | 800 … 1200 | 850 | 3,6 | 0,68 | 0,16 | DP20 | |
| DD 61 S | 61/100 | 1000 . .. 1400 |
1600 | 12,8 | 82 | 0,62 | 0,16 | DP20 | |
| DD 62 S | 61/100 | 400 … 1000 | 1600 | 12,8 | 62 | 0,62 | 0,16 | DP20 | |
| DD 81 S | 81/100 | 1000 … 1400 | 1900 | 18,05 | 87 | 0,48 | 0,16 | DP20 | |
| DD 82 S | 81/100 | 400 … 1000 | 1900 | 18,05 | 65 | 0,48 | 0,16 | DP20 | |
| Основа = 50 mm | DD 230 S | 230/100 | 1800 … 2600 | 7500 | 281 | 0,15 | 0,04 | DP50 | |
| ND 230 S | 230/100 | 1800 . .. 2600 |
7500 | 281 | 0,15 | 0,04 | DP50 | ||
| DD 241 S | 240/100 | 1000 … 1400 | 7500 | 281 | 135 | 0,15 | 0,04 | DP50 | |
| ND 241 S | 240/100 | 1000 … 1400 | 7500 | 281 | 135 | 0,15 | 0,04 | DP50 | |
| DD 242 S | 240/100 | 600 … 1000 | 7500 | 281 | 98 | 0,15 | 0,04 | DP50 | |
| ND 242 S | 240/100 | 600 … 1000 | 7500 | 281 | 98 | 0,15 | 0,04 | DP50 |
Меньше
Читать больше
60b.
pdf
2 Диоды быстрые
Вид каталога:
Сортировать по: Дате поступления (по возрастанию)Дате поступления (по убыванию)Названию (по убыванию)Названию (по возрастанию)Цене (по возрастанию)Цене (по убыванию)
-
Диод быстродействующий 2A/75A 200В [DO-15]
0 р.
- Арт.
— - 00000130063
Оставить отзыв
- Арт.
-
Диод STTh4003CW
165 р.
Купить за 1 клик
- Арт. —
- 00000120967
Оставить отзыв
-
115 р.
Купить за 1 клик
- Арт. —
- 00000130273
Оставить отзыв
-
VS-MUR1520PBF (VS-MUR1520-M3), Диод, Ultrafast, 15А, 200В, 35нс [TO-220AC]
60 р.
Купить за 1 клик
- Арт. —
- 00000131319
Оставить отзыв
-
V 125
15 р.
Купить за 1 клик
- Арт. —
- 00000009293
Оставить отзыв
-
US1G 1A 400V SMD (UF4004)
22 р.
Купить за 1 клик
- Арт. —
- 00000118089
Оставить отзыв
-
UF5408 Диод ультрабыстрый 3А 1000В 75нС
22 р.
Купить за 1 клик
- Арт. —
- 00000009257
Оставить отзыв
-
UF5404
13 р.
Купить за 1 клик
- Арт. —
- 00000009256
Оставить отзыв
-
UF4007, Диод ультрабыстрый 1А 1000В 75нС
15 р.
Купить за 1 клик
- Арт. —
- 00000014957
Оставить отзыв
-
STTH8R06D*
143 р.
Купить за 1 клик
- Арт. —
- 00000116413
Оставить отзыв
-
STTH810DI, Диод импульсный 1000В 8А 47нс
0 р.
- Арт. —
- 00000135273
Оставить отзыв
-
STTH60W03CW
290 р.
Купить за 1 клик
- Арт. —
- 00000130158
Оставить отзыв
-
STTH60P03CW, Диод, быстрый 60А 300В
255 р.
Купить за 1 клик
- Арт. —
- 00000130580
Оставить отзыв
-
STTH6003 2x30A 300V 55nc диод
300 р.
Купить за 1 клик
- Арт. —
- 00000118673
Оставить отзыв
-
STTH512FP
140 р.
Купить за 1 клик
- Арт. —
- 00000116869
Оставить отзыв
-
STTh40R03 D2PAC
130 р.
Купить за 1 клик
- Арт. —
- 00000133795
Оставить отзыв
-
STTh3003CG 2*10A 300V D2PAK
120 р.
Купить за 1 клик
- Арт. —
- 00000119269
Оставить отзыв
-
STTh3003CFP 2*10A 300V TO-220
150 р.
Купить за 1 клик
- Арт. —
- 00000116026
Оставить отзыв
-
STTh25R06FP* (RHRP1560)
155 р.
Купить за 1 клик
- Арт. —
- 00000119300
Оставить отзыв
-
STTh2506DPI, Силовой диод быстрого действия, 600 В, 15 А, Одиночный, 3.6 В, 35 нс, 130 А
215 р.
Купить за 1 клик
- Арт. —
- 00000123031
Оставить отзыв
-
STTh2210DI 1000V, 12A, Диод
110 р.
Купить за 1 клик
- Арт. —
- 00000122193
Оставить отзыв
-
STTh2002CG 200V, 2x8A, 20nSДиод
70 р.
Купить за 1 клик
- Арт. —
- 00000116162
Оставить отзыв
-
SMCJ33A*
44 р.
Купить за 1 клик
- Арт. —
- 00000121571
Оставить отзыв
-
SMCJ30A диод
66 р.
Купить за 1 клик
- Арт. —
- 00000007714
Оставить отзыв
-
SF5A400HD
100 р.
Купить за 1 клик
- Арт. —
- 00000129087
Оставить отзыв
-
SF58TSC (5A, 600V) (DO-27) ультрабыстрый
35 р.
Купить за 1 клик
- Арт. —
- 00000136165
Оставить отзыв
-
SF54
50 р.
Купить за 1 клик
- Арт. —
- 00000124291
Оставить отзыв
-
SF53
19 р.
Купить за 1 клик
- Арт. —
- 00000007618
Оставить отзыв
-
SF52 (5A, 100V) (DO-201) ультрабыстрый
15 р.
Купить за 1 клик
- Арт. —
- 00000136164
Оставить отзыв
-
SF38, Диод быстродействующий 3A/75A 600В [DO-201AD]
30 р.
Купить за 1 клик
- Арт. —
- 00000128318
Оставить отзыв
-
SF306 (SF302) ДИОД
170 р.
Купить за 1 клик
- Арт. —
- 00000127608
Оставить отзыв
-
SF28 (2A 600В) DO-15 Супербыстродействующие диоды
15 р.
Купить за 1 клик
- Арт. —
- 00000013853
Оставить отзыв
-
SF24 Диод быстродействующий 2A/75A 200В [DO-15]
15 р.
Купить за 1 клик
- Арт. —
- 00000130065
Оставить отзыв
-
SF18, быстрый диод (1А/30А,600В)
10 р.
Купить за 1 клик
- Арт. —
- 00000128535
Оставить отзыв
-
SF16 1A 400V ультробыстрый
7 р.
Купить за 1 клик
- Арт. —
- 00000019976
Оставить отзыв
-
SF10A400H TO220F-2 (400V, 10A) ультробыстрый
130 р.
Купить за 1 клик
- Арт. —
- 00000128782
Оставить отзыв
-
RU4АМ (3.
5A/600V 400ns)
31 р.
Купить за 1 клик
- Арт. —
- 00000007413
Оставить отзыв
-
RU4DS
40 р.
Купить за 1 клик
- Арт. —
- 00000007412
Оставить отзыв
- Арт.
-
RU3C
0 р.
- Арт. —
- 00000007411
Оставить отзыв
-
RU3AM
30 р.
Купить за 1 клик
- Арт. —
- 00000007410
Оставить отзыв
—
5A/600V 400ns)
—
Новые высоковольтные сильноточные диоды с плавной коммутацией
Ершов Андрей
PDF версия
Силовая электроника Статьи #Mitsubishi #StarPower
В статье очень описаны последние новинки компаний StarPower Europe и Mitsubishi Electric. Приведены основные характеристики диодов и осциллограммы процессов коммутации.
Введение
Несмотря на то, что в последнее время достигнут неплохой прогресс в улучшении параметров диодов, они в некоторых силовых топологиях до сих пор остаются ахиллесовой пятой. Особенно если речь идет о высоковольтных сильноточных каскадах, где требуются диоды с быстрым восстановлением обратного сопротивления и большим максимальным обратным напряжением.
Производители силовых полупроводниковых приборов продолжают работу по созданию высоковольтных диодов с быстрым восстановлением (Fast Recovery Diodes, FRD).
Мы очень кратко, не углубляясь в детали, расскажем о двух таких разработках. Одна из них принадлежит компании StarPower Europe AG [1], а другая – компании Mitsubishi Electric [2].
Диоды компании StarPower Europe AG
Эта компания разработала уже 4‑е поколение диодов FRD. Особенностью нового поколения является использование объемной кремниевой пластины тонким нижним слоем n+ с лазерным отжигом. Благодаря комбинации глубоко легированного фосфора и легирования примесью, уменьшающей время жизни носителей, были получены быстрые диоды с мягким восстановлением и токовым хвостом.
Характеристики новых диодов стабильны во всем диапазоне рабочей температуры, а прямое падение напряжения на них мало зависит от температуры. Эти диоды предназначены для приложений с повышенной частотой, где крайне важно уменьшить коммуникационные потери.
Номинальное обратное напряжение новых диодов составляет 600, 1200 и 1700 В. Они экономичны в изготовлении, т. к. позволяют использовать глубокую диффузию фосфора и отказаться от многократной протонной имплантации.
На рисунке 1 схематично показано сечение диода. Его структура совместима с производственным процессом IGBT с нормированным напряжением 1700–4500 В. Структура получена с помощью десорбции/ионизации кремния DIOS. На рисунке 2 показана структура 1700‑В диода с мягким восстановлением. В нем используется глубокая диффузия фосфора и примесь бора в P‑области, уменьшающая время жизни носителей. Область P позволяет уменьшить ток утечки, а также предотвратить эффект сжатия (шнурования) тока при жесткой коммутации. Область N обеспечивает избыточный заряд для мягкого восстановления.
Рис. 2. Структура 1700-В диода с мягким восстановлением компании StarPower Europe AGПоложительный температурный коэффициент диода позволяет применять его с параллельно включаемыми IGBT даже при высокой температуре.
Время восстановления обратного сопротивления Trr задается путем введения примесей, уменьшающих время жизни носителей. Производство диодов осуществляется методом вариативного распределения примеси (VLD). Применяется технология поверхностной пассивации полупроводниковых приборов с легированными кислородом пленками поликристаллического кремния (SIPOS). В результате достигается высокая надежность и стабильность коммутационных параметров.
Проведение тестов на стабильность при максимальных температурах показали, что при обратном напряжении, составляющем 80% от максимального, и температуре 150°C обратный ток не увеличивается и составляет 10 мкА. Испытания проводились в течение 1000 ч, показания регистрировались каждые 8 ч.
Рис. 3. Статическая вольтамперная характеристика диода компании StarPower Europe AGНа рисунке 3 показана статическая вольтамперная характеристика 900‑В диода. Как видно из рисунка, прямое падение напряжения на диоде возрастает с увеличением температуры, что позволяет применять параллельное соединение диодов.
На рисунке 4 показан процесс коммутации 900‑В диода: верхняя кривая соответствует току диода, а нижняя представляет собой производную тока.
Диоды компании Mitsubishi Electric
Компания выпускает новые модули RFC на базе диодов, входящих в состав IGBT-сборок. Диоды характеризуются низкими потерями мощности и высоким показателем I2t. Максимальная температура перехода достигает 150°C. Структура диода показана на рисунке 5. Области легирования P и N+ на нижней стороне диода обеспечивают плавную коммутацию, что позволяет уменьшить коммутационные электромагнитные помехи.
Рис. 5. Структура диода RFC компании Mitsubishi ElectricНа рисунке 6 приведены вольтамперные характеристики диода RFC и диода прежнего поколения. Видно, что компании удалось существенно уменьшить прямое падение напряжения на диоде и, следовательно, сократить потери на проводимость. Кроме того, у диодов нового поколения увеличена способность выдерживать импульсные токи.
Если у 4500‑В/900‑А диода предыдущего поколения величина I2t составляла 170 кА2 с при максимальном всплеске тока до 6400 А, то у диода нового поколения этот показатель возрос до 390 кА2 с при максимальном пиковом значении 8800 А.
На рисунке 7 показана осциллограмма восстановления обратных характеристик диода при напряжении шины постоянного тока 3500 В и паразитной индуктивности 150 нГн.
Рис. 7. Осциллограмма восстановления обратных характеристик диода компании Mitsubishi ElectricЛитература
- A Low loss and Low Forward Voltage Drop SIPOS Passivated Fast Recovery Diode//www.bodospower.com.
- X-Series RFC Diodes for Robust and Reliable Medium-Voltage Drives//www.bodospower.com.
Диоды
Автор: admin
19 Июн
Диоды серии PESDxIVN служат идеальным выбором для защиты сетевых приемопередатчиков.
Они способны выдерживать значительные броски тока и отличаются повышенной стойкостью к переходным процессам и улучшенными параметрами подавления электростатических разрядов.
В связи с ростом цифровой начинки автомобиля разработчикам автомобильной электроники требуются все более сложные сетевые решения. В новой серии диодов Nexperia PESDxIVN используется технология защиты последнего поколения, сертифицированная для применения в автомобильной отрасли.
Читать далее »
- Комментарии отключены
- Рубрика: Nexperia
Автор: admin
6 Май
Рассчитанные на токи 20 А, 35 А и 40 А, новые устройства отличаются низкопрофильным корпусом, высотой всего 1.3 мм, и минимальным падением прямого напряжения 0.44 В.
Сочетая технологию TMBS® (Trench MOS Barrier Schottky) с корпусом SlimDPAK (TO-252AE) серии eSMP®, новые диоды Шоттки поддерживают рабочий ток до 35 А в однокристальном исполнении и до 40 А в двухкристальном исполнении с общим катодом.
Полностью совместимый по посадочным местам с корпусом DPAK, новый корпус стал на 43% ниже, что позволит разработчикам создавать сверхтонкие промышленные и потребительские устройства. Помимо этого, за счет увеличения площади теплоотводящей контактной площадки на 14% удалось снизить тепловое сопротивление «переход — монтажная поверхность» до 1.5 °C/Вт.
Читать далее »
- Комментарии отключены
- Рубрика: Vishay
Автор: admin
27 Июн
Диоды отличаются малым падением прямого напряжения и низкой мощностью рассеяния. Конструкция прибора соответствует стандарту J-STD-020 уровень 1 по стойкости к влажности и допускает использование техпроцесса бессвинцовой пайки с максимальной температурой до 260°C.
Устройства идеально подходят для самых различных автомобильных, промышленных и коммерческих приложений, включая высокочастотные инверторы и преобразователи постоянного напряжения.
Они выпускаются в низкопрофильном корпусе DO-219AB.
Читать далее »
- Комментарии отключены
- Рубрика: Vishay
Автор: admin
28 Мар
Новые трехфазные выпрямительные модули с рабочим током от 45 А до 100 А выпускаются в низкопрофильном корпусе MTP PressFit. В отличие от приборов, выполненных по технологии контактной пайки, выпрямители VS-40MT160P-P, VS-70MT160P-P и VS-100MT160P-P значительно дешевле в изготовлении и имеют повышенную надежность, благодаря чему идеально подходят для применения в сварочных аппаратах, источниках бесперебойного питания, импульсных источниках питания и электроприводах.
Беспаечная технология PressFit изготовления силовых модулей значительно сокращает время сборки печатной платы за счет простого одноэтапного процесса установки модуля на плату и упрощает процедуру дальнейшего обслуживания.
Низкопрофильный корпус модуля высотой 17 мм монтируется непосредственно на радиатор, при этом обеспечивается максимальная экономия монтажного пространства и оптимальная трассировка печатной платы для конкретных приложений источника питания.
Читать далее »
- Комментарии отключены
- Рубрика: Vishay
Автор: admin
2 Фев
Новые выпрямители сочетают в себе сверхмалое время и плавность обратного восстановления, низкий ток утечки и минимальное падение прямого напряжения.
Устройства сертифицированы по стандарту AEC-Q101, что гарантирует низкие потери на переключение и малую рассеиваемую мощность в автомобильных и телекоммуникационных приложениях.
Читать далее »
- Комментарии отключены
- Рубрика: Vishay
Автор: admin
21 Янв
Однорядные VLIN26A1-03G и двухрядные VCAN26A2-03G диоды с низкой емкостью и током утечки обеспечивают защиту автомобильных шин передачи данных от переходных помех.
Компания Vishay Intertechnology представила новые двунаправленные симметричные диоды для защиты от статических разрядов. Приборы выпускаются в компактном корпусе SOT-323 размером 2.3 мм х 2.1 мм х 0.95 мм. VLIN26A1-03G предназначен для защиты одной линии данных шины LIN от переходных помех величиной до ±30 кВ согласно стандарту IEC 61000−4−2 (разряд через воздушный промежуток и при непосредственном контакте), а VCAN26A2-03G способен защитить две линии данных шин CAN и FLEX.
Читать далее »
- Комментарии отключены
- Рубрика: Vishay
Автор: admin
14 Окт
Семейство FRED Pt включает 16 выпрямительных диодов в низкопрофильном корпусе SMPD (TO-263AC) с рабочим током от 10 А до 30 А и сверхмалым временем восстановления.
Выпрямители семейства FRED Pt® от компании Vishay Semiconductors, выполненные на основе быстровосстанавливающихся эпитаксиальных диодов с легированием платины, обладают сверхмалым временем восстановления, низким током утечки и малым падением прямого напряжением, благодаря чему позволяют снизить потери на переключение и рассеиваемую мощность в автомобильных и телекоммуникационных приложениях.
Читать далее »
- Комментарии отключены
- Рубрика: Vishay
Автор: admin
5 Фев
Новейшее семейство высоковольтных быстродействующих выпрямителей от компании STMicroelectronics, сертифицированные для автомобильного применения, обладает экстремально низким профилем корпуса и малым весом, позволяя создавать миниатюрные электронные модули управления преобразователей мощности и электроприводами.
Устройства поставляются в корпусе SMBFlat высотой 1 мм, что на 60% меньше, чем у стандартных диодов в корпусе SMB высотой 2.4 мм, и имеют вес не более 50 мг. Благодаря таким характеристикам разработчики смогут создавать более лёгкие и тонкие электронные блоки управления, которые можно монтировать в условиях ограниченных габаритов в транспортных средствах. Двухвыводной корпус SMBFlat для поверхностного монтажа совместим по посадочным местам со стандартными компонентами в корпусах SMB, что упрощает использование новых выпрямителей в существующих печатных платах.
Читать далее »
- Комментарии отключены
- Рубрика: STMicroelectronics
Автор: admin
4 Фев
Малое падение прямого напряжения на диодах новой серии снижает потери мощности и увеличивает эффективность работы.
Компания Vishay Intertechnology расширяет ассортимент своих диодов с барьером Шоттки, выполненных по технологии Trench MOS TMBS®, 16-ю новыми устройствами с максимальным обратным напряжением 45 В, 50 В, 60 В, 100 В и 120 В, широким диапазоном рабочих токов от 10 А до 60 А и чрезвычайно малым падением прямого напряжения, ориентированными на применение в бытовых приборах и потребительской электронике. Диоды доступны в низкопрофильных корпусах SMPD, совместимых по посадочным местам со стандартным D2PAK (TO-263), но отличающихся меньшей высотой корпуса, составляющей всего 1.7 мм.
Читать далее »
- Комментарии отключены
- Рубрика: Vishay
Автор: admin
26 Дек
Быстрые диоды идеально сочетаются с транзисторами семейств CoolMOS™ и TRENCHSTOP™ 5
Компания Infineon впервые выходит на рынок высоковольтных сверхбыстрых диодов, предлагая приборы семейств Rapid 1 и Rapid 2 с обратным напряжением 650 В.
Новое семейство Rapid является дополнением к ранее выпущенным компанией мощным диодам на напряжение 600/650 В, заполняя пробел между кремний-углеродными диодами и диодами, контролируемыми по эмиттеру.
Сочетая низкую стоимость и высокую эффективность, новые диоды предназначены для работы в устройствах с рабочими частотами от 18 до 100 кГц. Особенно хорошо они согласуются с транзисторами структур CoolMOS™ и TRENCHSTOP™ 5 в схемах корректоров коэффициента мощности (PFC). Семейство диодов Rapid будет представлено в двух версиях (Rapid1 и Rapid2) моделями с максимальным обратным напряжением 650 В, тогда как существующие устройства поддерживают обратное напряжение не более 600 В.
Читать далее »
- Комментарии отключены
- Рубрика: Infineon
Страница 1 из 3123»
Быстрые диоды шоттки
Многие говорят что в выпрямителях усилителей должны использоваться только лишь диоды Шоттки , или сверхбыстрые диоды » суперфаст » — это если по-русски.
Если поставить обычные «медленные» диоды, то Великий Аудиофильский Дух обидится и хорошего звука вам не видать! На наше счастье, Великий Аудиофильский Дух может навредить только тем, кто в него верит. Давайте попробуем разобраться в необходимости применения таких диодов без привлечения эзотерики, а при помощи одной лишь науки и техники. Единственная претензия, предъявляемая к диодам, состоит в том, что они медленно закрываются, и при этом через них будто бы протекает обратный ток, разряжающий конденсаторы фильтра.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Ультрабыстрые диоды (диоды Шоттки)
- Чем заменить диод шоттки
- Диоды Шоттки от ST – самый широкий выбор
- Диоды Шоттки
- Выпрямитель для усилителя или
- Конструкция мощных быстрых диодов
- Диоды Шоттки 1N5817, 1N5818, 1N5819
- Диод Шоттки
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Выпрямительные диоды.
Диоды шотки. Приблизительный расчет выпрямителя
Ультрабыстрые диоды (диоды Шоттки)
Выпрямительный диод 10A V. Выпрямительные диоды Просмотров: Дата: Выпрямительный диод 6A V. Диодная сборка 2х75V mA 4nS. Общий анод. Импульсные диоды и сборки Просмотров: Дата: Общий катод. Cборка маломощных диодов Шоттки 2х30V mA 5nS. Быстрые диоды Просмотров: Дата: Сборка диодов Шоттки 2x20A V. Диоды Шоттки Просмотров: Дата: Ультрабыстрый диод 30A V 28nS. Сверхбыстрые диоды Просмотров: Дата: Диод 3A V 75nS. Диод 1A V 75nS. Диодная сборка из 10 импульсных диодов 25В 20мА. Стабистор 1,9В металл.
Аналог КСА. Стабилитроны Просмотров: Дата: Выпрямительный диод В 50мА 20КГц. Универсальный германиевый диод 40mA 30V 50nS. ДБ-ВП «5». Выпрямительный диод В мА 1КГц. Выпрямительный диод В 5А 1,1КГц. SMD варикап Philips. Варикапы Просмотров: Дата: Меню сайта.
Выпрямительные диоды [31]. Импульсные диоды и сборки [23]. Быстрые диоды [7] Fast Recovery Rectifiers. Сверхбыстрые диоды [11] Ultra Fast. Диоды Шоттки [28] Shottky. Высоковольтные диоды [4] Стабилитроны [49]. Диодные мосты [27]. Защитные и ограничительные диоды [9] TVS-диоды супрессоры. Варикапы [11]. Германиевые диоды [0]. СВЧ и Туннельные диоды [4].
В разделе товаров: Показано товаров: Форма входа. Информация на сайте носит ориентировочный рекламный характер и не является публичной оффертой. Наличие и цену товаров уточняйте у наших менеджеров.
Чем заменить диод шоттки
By tesla. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic.
Полищук Александр. Полевые транзисторы, диоды и другие электронные приборы на основе карбида кремния обладают рядом преимуществ по.
Диоды Шоттки от ST – самый широкий выбор
Но за эти преимущества приходится платить. Основной недостаток диодов Шоттки связан с относительно высоким током утечки.
В устройствах с батарейным питанием, таких как смартфоны, планшеты и смарт-часы, этот недостаток диодов Шоттки сокращает срок работы от аккумуляторной батареи. Для решения проблемы использовались транзисторы на основе эффекта Шоттки — с таким же низким прямым напряжением на переходе, но с меньшим током утечки. В отдельных случаях такой подход был успешным, но приходилось жертвовать другим важным параметром диодов Шоттки — быстрым временем переключения. Возникали дополнительные сложности и в процессе изготовления приборов, так как нужно было использовать более сложные технологии КМОП. Скорее всего, нет! ON Semiconductor продолжает финансировать исследования диодов Шоттки и уже имеет пригодные для массового производства полупроводниковые приборы малой мощности с использованием технологии Trench, которые найдут применение в ограниченных по энергоресурсам устройствах.
Диоды Шоттки
Выпрямительный диод 10A V. Выпрямительные диоды Просмотров: Дата: Выпрямительный диод 6A V. Диодная сборка 2х75V mA 4nS.
Общий анод.
Диоды Шоттки 1N, 1N, 1N — полупроводниковое устройство, обладающее низким падением напряжения при прямом включении. Барьером Шоттки служит металл-полупроводниковый переход , пропускающий электрическую цепь только в одном направлении.
Выпрямитель для усилителя или
Постоянный прямой ток силой 1 А вызывает падение напряжения на полупроводниковом переходе не более мВ, благодаря чему для рассеивания выделяющейся мощности таким диодам вполне хватает миниатюрного корпуса DOAC SMA. Обратное напряжение не должно превышать 40 В. При этом обратный ток утечки в нормальных условиях не превышает 0,5 мА. Области применения: HDD и SSD, импульсные источники питания, импульсные преобразователи, зарядные устройства, цепи защиты батарей от обратной полярности. Каталог товаров О компании.
Конструкция мощных быстрых диодов
Это диод Шоттки. Немецкий физик Вальтер Шоттка открыл и изучил так называемый барьерный эффект возникающий при определённой технологии создания перехода металл-полупроводник.
Основной «фишкой» диода Шоттки является то, что в отличие от обычных диодов на основе p-n перехода, здесь используется переход металл-полупроводник, который ещё называют барьером Шоттки. Этот барьер, так же, как и полупроводниковый p-n переход, обладает свойством односторонней электропроводимости и рядом отличительных свойств. В качестве материала для изготовления диодов с барьером Шоттки преимущественно используется кремний Si и арсенид галлия GaAs , а также такие металлы как золото, серебро, платина, палладий и вольфрам. Как видим, его изображение несколько отличается от обозначения обычного полупроводникового диода. Кроме такого обозначения на схемах можно встретить и изображение сдвоенного диода Шоттки сборки. Сдвоенный диод — это два диода смонтированных в одном общем корпусе.
Конструкция мощных быстрых диодов. Мы должны установить различие между двумя основными типами диодов: диоды Шоттки и pin-диоды.
Диоды Шоттки 1N5817, 1N5818, 1N5819
Назван в честь немецкого физика Вальтера Шоттки.
В специальной литературе часто используется более полное название — Диод с барьером Шоттки. В диодах Шоттки в качестве барьера Шоттки используется переход металл-полупроводник, в отличие от обычных диодов, где используется p-n-переход.
Диод Шоттки
ВИДЕО ПО ТЕМЕ: Обзор диодов шоттки с общим анодом и общим катодом. Тест транзистора 13007
Диоды Шоттки широко используются в низковольтных цепях вследствие малого падения на переходе структуры метал-полупроводник. Для работы в цепях с высоким напряжением созданы высоковольтные выпрямительные диоды со структурой, состоящей из двух полупроводников. Сборки из четырех диодов полупроводниковых структур позволяют изготавливать диодные мосты для работы в выпрямителях сетевых источников питания. В более высокочастотных преобразователях напряжений применяются импульсные диоды. Для защиты от перенапряжений цепей питания разработаны ограничительные диоды.

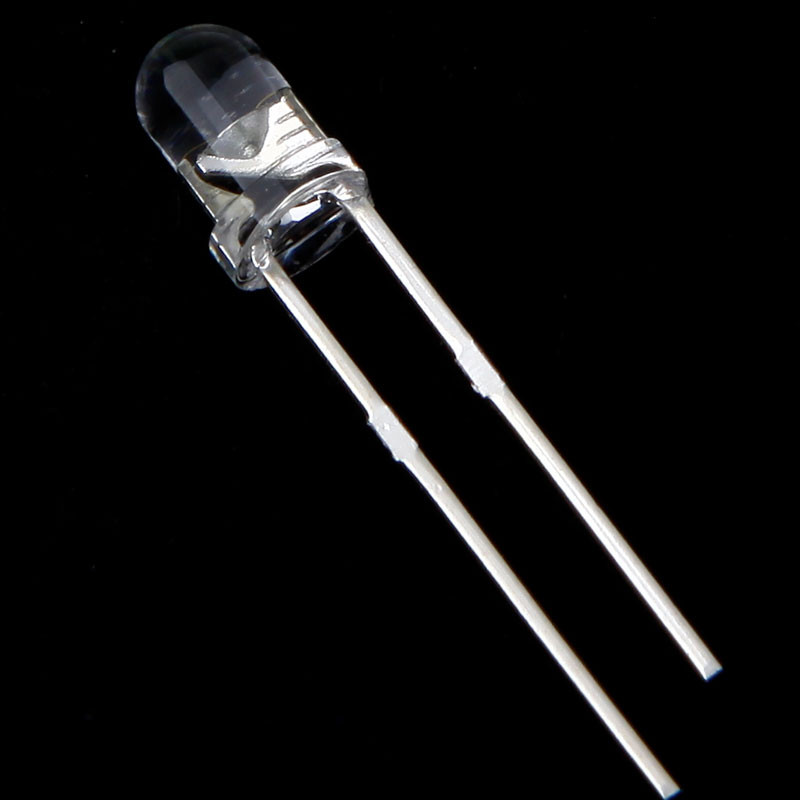

Двухвыводная полупроводниковая структура способная излучать свет при включение в электрическую цепь получила название светоизлучающий диод, сокращено светодиод.
Диод Шоттки Добрый день!
Днепр, ул. Новокрымская 58 на углу пересечения с ул. Грузия Казахстан Литва. Корзина пуста! Уважаемые клиенты и посетители магазина! Все Новости.
Русская поддержка phpBB. RH RH. Типы и характеристики диодов Опознание и поиск документации на электронные компоненты.
Мощные диоды Быстровосстанавливающиеся и выпрямительные диоды — Littelfuse
- Перекрестная ссылка конкурента
Нужен аналог Littelfuse детали конкурента? Введите номер детали конкурента здесь.
- Образец заказа
Найдите номер детали, по которой вы хотите получить образцы.
Или посетите страницу центра образцов. - Проверить запас дистрибьютора
Проверьте уровень складских запасов дистрибьютора, введя полные или частичные номера деталей
Или посетите страницу центра образцов. - Главная
- > Продукты
- > Power Semiconductors
- > High Power
- > Диоды
- Печать
|
|
|
|
|
|
|
|
(°C): 115, 125, 140, 150
(°C): 125, 150
(°C): 140
(°C): 125, 150
(°C): 125
(°C): 150, 160, 175, 180, 190
(°C): 160, 175
(°C): 150, 175, 180, 190 - Технические ресурсы
- Посмотреть все
- Белая книга
- Замечания по применению
|
Сокращение выбросов за счет электрификации
Путь к устойчивому потреблению энергии в транспортном секторе |
|
| Импульсная мощность с использованием мощных полупроводников | |
| Littelfuse Установка и обращение с пресс-упаковкой Полупроводниковые устройства Примечание по применению |
Сверхбыстрое восстановление | Diodes and Rectifiers
To select multiple values, Ctrl-click or click-drag over the items
Avalanche RectifiersFast Recovery — Open Junction RectifiersFER GPPFER Open JunctionFER PlanarFRED Pt®HEXFRED®Reset
5050 to 20050 to 40050 to 60055100100 to 200110150165200220300300 to 400300 to 600400500500 to 600600600 to 10006508001000120013001600Reset
0.
511.21.51.922 x 22 x 2.02 x 32 x 42 x 52 x 5.02 x 62 x 82 x 8.02 x 102 x 152 x 162 x 252 x 302 x 4033.545681215161820253050607580150Reset
0.710.7100.740.750.760.770.80.820.830.850.880.890.8950.900.920.930.950.981 at 11.01.031.051.07 at 31.11.1 at 11.1 at 31.1 at 51.131.15 at 11.201.251.25 at 3.51.281.31.391.41. 421.451.51.61.71.7 at 11.7 at 32.5 at 13.03.4 at 10.660.680.690.70.710.720.730.740.750.770.780.790.80.810.820.830.840.850.870.880.890.8950.90.910.920.930.940.950.980.9911.011.051.081.11.101. 111.121.131.151.191.21.201.221.231.241.251.261.281.291.31.341.361.371.41.401.481.51.531.551.61.61.71.751.51.51.551.61.651.401.481.51.531.551.61.61.71.751.51.51.551.61.651.71.751.51.51.531.0007
1018202125303540434550556065707580851101201251301401471501551601701731751801851200205210220225240250255280300310320330370395400420425450460470480500520565600615700750800120015001600Reset
14151617181
150175Reset
2L TO-220 FullPAK2L TO-220AC3L TO-220 FullPAK3L TO-220ABD2PAK (TO-263AB)D2PAK 2L (TO-263AB 2L)DO-15 (DO-204AC)DO- 41 (DO-204AL)DO-201ADDPAK (TO-252AA)FlatPAK 5 x 6GF1 (DO-214BA)GL34 (DO-213AA)GL41 (DO-213AB)ITO-220ABITO-220ACMicroSMP (DO-219)AD)PowerTab®SlimDPAK (TO-252AE)SlimSMA (DO-221AC)SlimSMAW (DO-221AD)SMA (DO-214AC)SMB (DO-214AA)SMC (DO-214AB)SMF (DO-219AB)SMP (DO- 220AA)SMPC (TO-277A)SMPD (TO-263AC)SOD-57SOD-64TO-3P (TO-247AD)TO-3PFTO-220 FullPAK 2LTO-220ABTO-220AB 3LTO-220ACTO-220AC 2LTO-247ACTO-247AC 2LTO-247AC 3LTO-247AC модифицированныйTO-247AC модифицированный (2 контакта)TO-247AD 2LTO-247AD 3LTO-262AATO-263ABTO-263AB (D2PAK)Сброс
SOD-123WSOD-128Сброс
Общий анодОбщий катодДвойной общий катодПереустановкаРазделенный катод9Одинарный0007
NoYesReset
Show 102550100 entries
| 31GF4 | Enlarge | 400 | 3 | 1. 25 | 60 | 30 | 150 | DO-201AD | Single | No | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31GF6-E3 | Enlarge | 600 | 3 | 1.6 | 90 | 30 | 150 | DO-201AD | Single | No | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31GF6-M3 | Enlarge | 600 | 3 | 1.6 | 90 | 30 | 150 | DO-201AD | Single | No | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AU1FD | Enlarge | 200 | 1 | see datasheet | 30 | 75 | 175 | SMF (DO-219AB) | Single | Yes | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AU1FG | Enlarge | 400 | 1 | see datasheet | 30 | 75 | 175 | SMF (DO-219AB) | Single | Yes | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AU1FJ | ENLARGE | 600 | 1 | См. ДАТА ДАТА | 30 | 75 | 175 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 978 | 99999978 | 175 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 175 | .0049|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AU1FK | Enlarge | 800 | 1 | see datasheet | 30 | 75 | 175 | SMF (DO-219AB) | Single | Yes | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AU1FM | Enlarge | 1000 | 1 | see datasheet | 30 | 75 | 175 | SMF (DO-219AB) | Single | Yes | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AU1PD | Enlarge | 200 | 1 | 1. 6 | 30 | 75 | 175 | SMP (DO-220AA) | Single | Yes | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AU1PG | Enlarge | 400 | 1 | 1,6 | 30 | 75 | 175 | SMP (DO-201AA). Высококачественные диоды Дискретные выпрямительные диоды Micross имеют герметичную, бесполую, двойную конструкцию с металлургическими соединениями категории I и подходят для работы в диапазоне температур от -65°C до +175°C. Это делает их идеальными для аэрокосмической, военной и промышленной техники. Наши диоды внесены в список сертифицированных продуктов для наземного и морского применения и соответствуют уровням качества JAN, JANTX, JANTXV и JANS (космический) как в осевом, так и в поверхностном монтаже. Компания Micross также предлагает каталожные выпрямительные узлы (модули) с эпоксидной герметизацией и негерметичные конструкции с открытой рамой (ISOPAC) с более высокой удельной мощностью.
Диоды быстрого восстановления/выпрямления – Electronix ExpressДиоды быстрого восстановления/выпрямления – Electronix Express перейти к содержаниюПосмотреть Посмотреть Посмотреть Посмотреть Посмотреть Просмотр Посмотреть Посмотреть Посмотреть Посмотреть Посмотреть Посмотреть Посмотреть Посмотреть Посмотреть Просмотр Посмотреть Посмотреть Посмотреть Посмотреть {% конец%} size}}»>
{% для продукта в продуктах %}
{% присвоить first_available_variant = false %}
{% для варианта в product.variants %}
{% if first_available_variant == false and variant.available %}{% assign first_available_variant = variant %}{% endif %}
{% конец для %}
{% if first_available_variant == false %}{% assign first_available_variant = product.variants[0] %}{% endif %}
{% если product.images[0] %}
{% assign feature_image = product.images[0] | img_url: ‘350x’ %}
{% еще %}
{% присвоить Featured_image = no_image_url | img_url: ‘350x’ %}
{% конец%}
 sold_out}}
{% бесконечный %}
{{продукт.название}}
{% присвоить варианты_размера = продукт.варианты | размер %}
{% для варианта в product.variants %} {{variant.title}}{%, если только вариант.доступен %} — {{translation.sold_out}}{% endunless %} {% конец для %} {%, если box.template.elements содержит ‘цену’ %} {{первый_доступный_вариант.цена | Деньги}} {% if first_available_variant.compare_at_price > first_available_variant.price %} template.id == ‘2’ %}
{% if box.title и box.title.text и box.title.text != » %} {{box.title.text}}{% endif %} {% if box.subtitle и box.subtitle.text и box.subtitle.text != » %} {{box.subtitle.text}} {% endif %} {% присвоить total_price = 0 %}
{% для продукта в продуктах %}
{% присвоить first_available_variant = false %}
{% для варианта в product.variants %}
{% if first_available_variant == false and variant.available %}{% assign first_available_variant = variant %}{% endif %}
{% конец для %}
{% if first_available_variant == false %}{% assign first_available_variant = product.variants[0] %}{% endif %}
{%, если first_available_variant.available и box.template.selected %}
{% присвоить total_price = total_price | плюс: first_available_variant. {% если только продукт.доступен %} {{translation.sold_out}} {% бесконечный %} {% конец для %} {%, если box.template.elements содержит ‘цену’ %} {{translation.total_price}} {{total_price | деньги}} {% конец%} {%, если box.template.elements содержит ‘addToCartBtn’ %} {% конец%}
 available %}{% assign first_available_variant = variant %}{% endif %}
{% конец для %}
{% if first_available_variant == false %}{% assign first_available_variant = product.variants[0] %}{% endif %}
{% если product.images[0] %}
{% assign feature_image = product.images[0] | img_url: ‘350x’ %}
{% еще %}
{% присвоить Featured_image = no_image_url | img_url: ‘350x’ %}
{% конец%}
{% if box.title и box.title.text и box.title.text != » %} {{box.title.text}}{% endif %} {% if box.subtitle и box.subtitle.text и box.subtitle.text != » %} {{box.subtitle.text}} {% endif %} {% присвоить total_price = 0 %}
 variants[0] %}{% endif %}
{%, если first_available_variant.available и box.template.selected %}
{% присвоить total_price = total_price | плюс: first_available_variant.price %}
{% конец%}
{% если product.images[0] %}
{% assign feature_image = product.images[0] | img_url: ‘100x’ %}
{% еще %}
{% присвоить Featured_image = no_image_url | img_url: ‘100x’ %}
{% конец%}
{%, если box.template.elements содержит ‘цену’ %} {{translation.total_price}} {{total_price | деньги}} {% конец%} {%, если box.template.elements содержит ‘addToCartBtn’ %} {% конец%} {% конец%}Типы диодов ｜Sanken Electric В следующей таблице показаны типы наших диодов.
Выпрямительные диоды общего назначенияДиоды выпрямительные общего назначения используются для выпрямления промышленных источников питания (50 Гц / 60 Гц) и схем защиты от обратного включения. Диоды быстрого восстановленияДиод быстрого восстановления(FRD) используется для выпрямления высокой частоты (от десятков до сотен кГц), например, в импульсных источниках питания. По сравнению с выпрямительными диодами общего назначения время обратного восстановления trr меньше. В то время как trr выпрямительного диода общего назначения составляет от нескольких мкс до нескольких десятков мкс, trr FRD составляет от нескольких десятков до нескольких сотен нс. Время обратного восстановления, trr, FRD короткое, поскольку дырки захватываются ловушками носителей вблизи соединения. Как показано на следующем рисунке, когда дыры, проникшие в N-слой, перемещаются в P-слой, ловушки носителей в N-слое захватывают дыры и быстро устраняют дыры, чтобы сократить trr. Поскольку ток восстановления FRD вызывает потерю мощности, пиковое значение тока восстановления должно быть небольшим. При резком восстановлении тока восстановления возникает звон, в результате чего появляются шумы, поэтому у ФВД с меньшим током восстановления и более мягким восстановлением лучшие характеристики. Высоковольтные выпрямительные диодыДиоды выпрямительные высоковольтные для бытового использования используются в инверторных схемах микроволновых печей и высоковольтных цепях. Автомобильные высоковольтные выпрямительные диоды используются для катушек зажигания систем впрыска топлива. Снабберные диодыСнабберные диоды — это вспомогательные переключающие диоды, специально разработанные для демпферных цепей, которые используются на первичной стороне обратноходовых импульсных источников питания. Диоды генератораДиоды генератора переменного токамогут выдерживать суровые условия машинного отделения автомобиля. Они доступны в корпусах для поверхностного монтажа и с прессовой посадкой. Диоды ТВСДиодыTransient Voltage Suppressor (TVS) используются для защиты цепей и устройств от перегрузки по току, перенапряжения и скачков напряжения. Обратное напряжение диодов TVS при пробое практически постоянно независимо от протекающего тока. Диоды TVS используют обратную характеристику для защиты цепей и устройств. Диод ШотткиВ диодах Шоттки используются барьеры, создаваемые переходами Шоттки. По сравнению с диодами с PN-переходом, диоды Шоттки имеют меньшее прямое падение напряжения, V F , и меньшее время обратного восстановления, trr, что делает их подходящими для высокоскоростного переключения. Напряжение пробоя диодов Шоттки ниже, чем у диодов с PN-переходом, и трудно достичь высокого напряжения пробоя (обычно до 150 В). Как показано на следующем рисунке, напряжение пробоя увеличивается за счет утолщения N-слоя и снижения концентрации носителей. Однако потери увеличиваются, поскольку сопротивление увеличивается и V F также увеличивается, и, таким образом, производительность выходит за пределы диапазона практического использования. Мы разрабатываем SiC-диод Шоттки с высоким напряжением пробоя, используя силовой полупроводник нового поколения SiC. Высота барьера Шоттки зависит от типа металла, соединенного с полупроводником. Электрические характеристики различаются в зависимости от типа металла. Как показано на следующем рисунке, существует компромиссное соотношение между прямым падением напряжения, В F , а обратный ток утечки I R в зависимости от марки металла. Выберите металл в соответствии с целевыми характеристиками. Новые диоды с быстрым восстановлением 4-го поколения ROHM обеспечивают низкий уровень шумаСерия RFL/RFS повышает эффективность электропитания и снижает уровень шума в кондиционерах и зарядных станциях для электромобилей| Источник: РОМ Полупроводник РОМ Полупроводник Санта-Клара, Калифорния, и Киото, Япония, 12 июля 2022 г. В последние годы необходимо более эффективное использование электроэнергии, чтобы справиться с ростом глобального энергопотребления. Это особенно актуально для бытовой техники и промышленного оборудования, которое потребляет большое количество энергии, например зарядных станций для электромобилей. Это требует не только высокого электрического КПД, но и снижения рабочей нагрузки на меры противодействия шуму при проектировании схем. В ответ на это компания ROHM разработала диоды, сочетающие в себе низкое значение V F для более эффективной работы с быстрыми характеристиками trr, которые обеспечивают меньшие потери и сверхнизкий уровень шума при выключении. Оптимизация конструкции устройства и материалов позволяет серии RFL/RFS достичь оптимального баланса V F и trr, которые являются важными характеристиками для FRD, но находятся в компромиссном соотношении. Низкая серия V F RFL уменьшает V F примерно на 3,2 % и trr примерно на 8,3 % по сравнению с обычной серией RFN, в то время как высокоскоростная серия RFS уменьшает V F примерно на 17,9 % по сравнению с обычной серией RFUH. . Оба продукта способствуют повышению эффективности источников питания за счет оптимальной конструкции, основанной на требованиях схемы. Кроме того, достигаются сверхмалошумящие характеристики восстановления диодов — они помогают уменьшить как рабочую нагрузку, так и компоненты для шума. В будущем компания ROHM продолжит расширять линейку пакетов серии RFL/RFS, чтобы обеспечить автомобильную поддержку, расширяя область применения за счет снижения энергопотребления. Применение
Выбор топологии При проектировании цепей питания необходимо выбрать конфигурацию схемы (топологию), соответствующую требуемым характеристикам входных/выходных напряжений, мощности, изоляции и других факторов. ROHM предлагает страницу выбора, которая рекомендует оптимальные продукты для различных топологий. Цена: 5,14 долл. США за единицу (образцы, без учета налога) Доступность: Сейчас (в массовом производстве) Терминология: В F / trr Характеристики |
Micross предлагает возможность выполнения пользовательского скрининга и обработки, а также повышения скрининга до эквивалента космического класса и выше.
price %}
{% конец%}
{% если product.images[0] %}
{% assign feature_image = product.images[0] | img_url: ‘350x’ %}
{% еще %}
{% присвоить Featured_image = no_image_url | img_url: ‘350x’ %}
{% конец%}
цена | Деньги}}
{% if first_available_variant.compare_at_price > first_available_variant.price %}
variants %}
{{variant.title}}{%, если только вариант.доступен %} — {{translation.sold_out}}{% endunless %}
{% конец для %}
В этом разделе описываются области применения и особенности каждого типа диодов.
Эти диоды имеют высокие пробивные характеристики.
И наоборот, понижение V F увеличивает trr.
Они снижают вызывное напряжение, возникающее при выключении силовых МОП-транзисторов, способствуя повышению эффективности импульсных источников питания и снижению шума.
trr не зависит от температуры и, таким образом, trr одинаков при всех температурах.
(GLOBE NEWSWIRE) — Сегодня компания ROHM Semiconductor объявила о выпуске четвертого поколения диодов с быстрым восстановлением на 650 В (FRD) серии RFL/RFS с низким прямым напряжением (V ). F ) и быстрое обратное время восстановления (trr) соответственно, а также сверхмалошумовые характеристики. Новые устройства идеально подходят для промышленного и бытового оборудования, потребляющего большое количество энергии, такого как кондиционеры и зарядные станции для электромобилей.
д.
