Какие основные характеристики транзистора 2SC5250. Каковы предельно допустимые параметры 2SC5250. Для чего применяется транзистор 2SC5250. Какие особенности имеет 2SC5250.
Ключевые особенности и применение транзистора 2SC5250
2SC5250 представляет собой мощный высоковольтный NPN транзистор, разработанный специально для применения в выходных каскадах строчной развертки телевизоров и мониторов. Данный транзистор обладает рядом важных характеристик, делающих его оптимальным выбором для такого применения:
- Высокое напряжение пробоя коллектор-база до 1500 В
- Большой ток коллектора — до 8 А постоянного тока и 16 А импульсного
- Высокая скорость переключения
- Встроенный демпферный диод
- Мощность рассеивания на коллекторе до 50 Вт
Благодаря этим параметрам 2SC5250 способен эффективно работать в высоковольтных импульсных схемах развертки, обеспечивая необходимую мощность и быстродействие.
Предельно допустимые параметры транзистора 2SC5250
При разработке схем с применением 2SC5250 важно учитывать его предельно допустимые параметры, чтобы обеспечить надежную и долговечную работу. Основные максимально допустимые значения включают:
- Напряжение коллектор-база (Vcbo): 1500 В
- Напряжение коллектор-эмиттер (Vceo): 800 В
- Напряжение эмиттер-база (Vebo): 6 В
- Постоянный ток коллектора (Ic): 8 А
- Импульсный ток коллектора (Ip): 16 А
- Рассеиваемая мощность на коллекторе (Pc): 50 Вт при 25°C
Превышение этих параметров может привести к выходу транзистора из строя. Поэтому при проектировании необходимо обеспечить соответствующие защитные меры.
Основные электрические характеристики 2SC5250
Помимо предельных параметров, для правильного применения транзистора важно учитывать его основные электрические характеристики:
- Напряжение пробоя коллектор-эмиттер: не менее 800 В при токе 10 мА
- Напряжение пробоя эмиттер-база: не менее 6 В при токе 600 мкА
- Обратный ток коллектора: не более 500 мкА при напряжении 1500 В
- Коэффициент передачи тока: 4-7 при напряжении 5 В и токе 5 А
- Напряжение насыщения коллектор-эмиттер: не более 5 В при токе 5 А
- Напряжение насыщения база-эмиттер: не более 1,5 В при токе 5 А
Эти параметры позволяют оценить поведение транзистора в различных режимах работы и правильно рассчитать элементы схемы.
Особенности применения 2SC5250 в схемах развертки
При использовании 2SC5250 в выходных каскадах строчной развертки следует учитывать некоторые особенности:
- Необходимость эффективного теплоотвода из-за значительной рассеиваемой мощности
- Высокие импульсные токи и напряжения, требующие соответствующей защиты
- Важность минимизации паразитных индуктивностей в цепях коллектора и базы
- Оптимизация режима работы для снижения динамических потерь
Правильный учет этих факторов позволит максимально реализовать возможности транзистора и обеспечить надежную работу схемы в целом.
Сравнение 2SC5250 с аналогами
Транзистор 2SC5250 имеет ряд аналогов с похожими характеристиками. Как он соотносится с ними по ключевым параметрам?
- BU2508DF: схожее напряжение пробоя, но меньший ток коллектора (6 А)
- BU2508A: близкие параметры, но отсутствие встроенного демпферного диода
- 2SC3886: меньшее напряжение пробоя (1000 В), но больший ток (10 А)
В целом 2SC5250 обладает оптимальным сочетанием высокого напряжения, большого тока и наличия встроенного диода, что делает его одним из лучших выборов для современных схем развертки.
Рекомендации по монтажу и эксплуатации 2SC5250
Для обеспечения надежной работы транзистора 2SC5250 следует соблюдать ряд рекомендаций:
- Использовать качественный теплоотвод с применением теплопроводящей пасты
- Минимизировать длину выводов, особенно коллектора и базы
- Применять снабберные цепи для ограничения скорости нарастания напряжения
- Обеспечивать надежную изоляцию высоковольтных цепей
- Не допускать перегрева корпуса выше 150°C
Соблюдение этих правил позволит максимально реализовать возможности транзистора и продлить срок его службы.
Типовые схемы включения 2SC5250
Рассмотрим наиболее распространенные варианты включения 2SC5250 в схемах строчной развертки:
Схема с трансформаторной связью
В этой схеме транзистор работает в ключевом режиме, управляясь через импульсный трансформатор. Преимущества: гальваническая развязка, возможность оптимизации режима базы. Недостатки: дополнительные потери в трансформаторе.
Схема с непосредственным управлением
Здесь сигнал управления подается непосредственно на базу через ограничительный резистор. Плюсы: простота, минимум компонентов. Минусы: сложнее оптимизировать режим работы транзистора.
Каскодная схема
2SC5250 используется в качестве высоковольтного ключа, управляемого маломощным транзистором. Достоинства: улучшенное быстродействие, снижение нагрузки на драйвер. Недостатки: большее количество компонентов.
Выбор конкретной схемы зависит от требований к устройству, таких как стоимость, эффективность, надежность.
Заключение
Транзистор 2SC5250 представляет собой современное решение для выходных каскадов строчной развертки, обладающее оптимальным сочетанием высокого напряжения пробоя, большого тока коллектора и высокого быстродействия. Правильное применение этого транзистора с учетом его особенностей и рекомендаций позволяет создавать эффективные и надежные схемы для телевизоров и мониторов.
2SC5250 — кремниевый NPN диффузионный транзистор — DataSheet
Перейти к содержимому

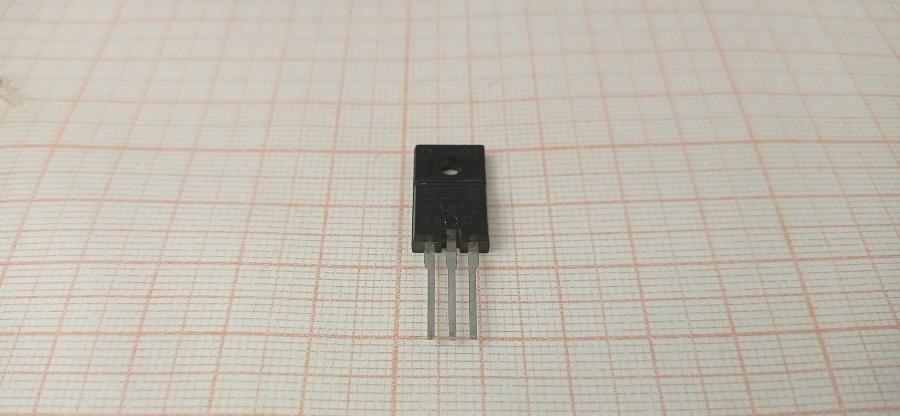

Корпус транзистора 2SC5250 и его обозначение на схеме |
Описание
Кремниевый NPN диффузионный транзистор для выходных каскадов строчной развертки телевизионных приемников и мониторов.
Особенности:
- Мощный высоковольтный транзистор с высокой скорость переключения.
- Высокое напряжение пробоя Vcbo = 1500 В.
- Встроенный демпферный диод.
| Предельно допустимые и основные электрические параметры | ||||||
| Символы | Параметр | Условия | Мин. значение | Тип. значение | Макс. значение | Единицы |
| Vcbo | Напряжение коллектор-база | — | — | — | 1500 | В |
| Vceo | Напряжение коллектор-эмиттер | — | — | — | 800 | В |
| Vebo | Напряжение эмиттера-база | — | — | — | 6 | В |
| Ic | Ток коллектора постоянный | — | — | — | 8,0 | А |
| Ip | Ток коллектора импульсный | — | — | — | 16 | А |
| Pc | Мощность, рассеиваемая на коллекторе | T = 25 °C | — | — | 50 | Вт |
| V(br)ceo | Напряжение пробоя коллектор-эмиттер | Ic = 10,0 мА, Rbe = ∞ | 800 | — | — | В |
| V(br)ebo | Напряжение пробоя эмиттер-база | Ie = 600 мА, Ic = 0 | 6 | — | — | В |
| Ices | Обратный ток коллектора | Vcb = 1500 В, Rbe = 0 В | — | — | 500 | мкА |
| hFE | Коэффициент передачи тока в схеме ОЭ | Vce = 5 В, Ic = 5,0 А | 4 | — | 7 | — |
| Vce_sat | Напряжение насыщения К-Э | Ic = 5,0 А, Ib = 1,25 А | — | — | 5 | В |
| Vbe_sat | Напряжение насыщения Б-Э | Ic = 5,0 А, Ib = 1,25 А | — | — | 1,5 | В |
| Vf | Падение напряжения на прямосмещенном диоде | IF = 8 А | — | — | 2 | В |
| Tf | Время спада импульса | Ic = 5,0 А, Ib = 1,0 А, F = 31,5 кГц | — | 0,2 | 0,4 | мкс |
