C547 транзистор характеристики: Транзистор BC547: параметры, цоколевка, аналог, datasheet

Транзистор BC547: характеристики, аналоги, datasheet

Как написано в технических характеристиках, BC547 – это кремниевый усилительный транзистор, который может использоваться в широком спектре различных устройств. Имеет n-p-n структуру. Был разработан компаниями Philips и Mullard в 1966 году. Сначала изготавливался в металлическом корпусе ТО-18 и назывался ВС107, который через время был заменён более дешёвым пластмассовым ТО-92. Его маркировка ВС говорит о том, что его основной материал кремний (В) и может использоваться в низкочастотных устройствах (С).

Цоколевка

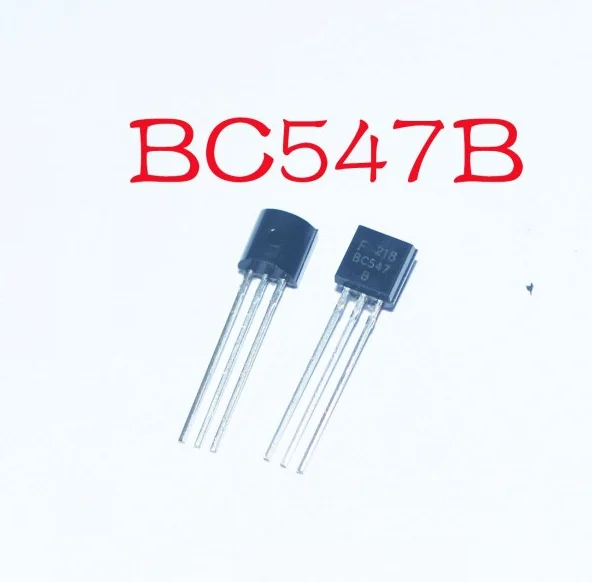

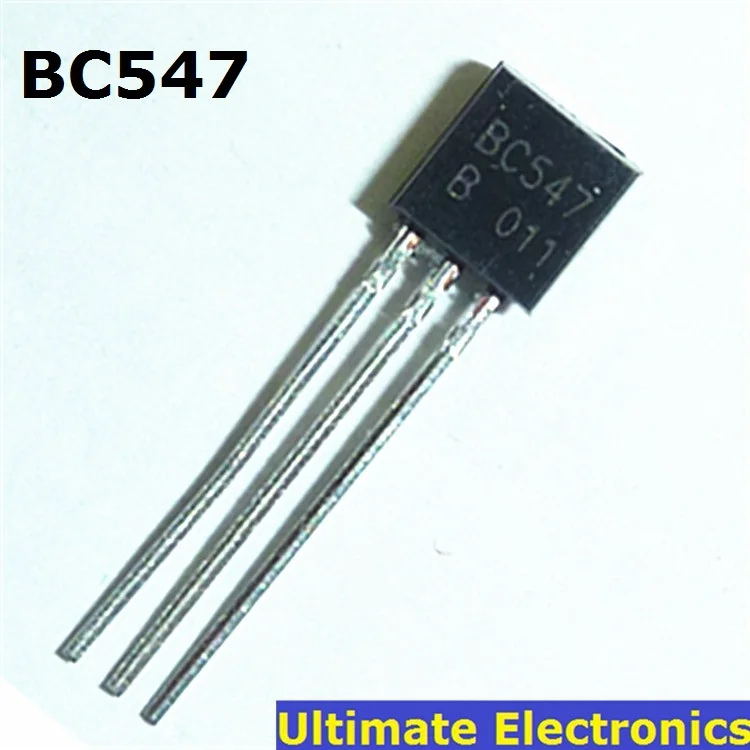

Распиновка транзистора BC547 выполнена в пластмассовом корпусе с тремя гибкими ножками, предназначенными для дырочного монтажа. Если смотреть на транзистор сверху прямо на срез, то слева будет расположен коллектор, потом база и крайний справа вывод – это эмиттер. Детально ознакомиться с габаритами и внешним видом изделия можно по рисунку.

Технические характеристики

Рассмотрение технических параметров BC547, как и все производители начнём с максимально допустимых режимов эксплуатации. Данные значения важны, так как от них, во многом, зависят возможности транзистора. Для рассматриваемого устройства они были измерены при температуре +25°С и равны:

• напряжение К – Б Uкб max = 50 В;
• напряжение К – Э Uкэ max = 45 В;
• напряжение Э – Б Uэб max = 6 В;
• ток коллектора Iк max = 100 мА;
• мощность Pк max = 0,625 Вт;
• температура хранения Tstg = -55 … +150°С;
• температура кристалла Тj = 150°С;
• тепловое сопротивление переход – корпус Rthj-case = 83,3 °С/Вт;
• тепловое сопротивление кристалл – воздух Rthj-amb = 200 °С/Вт.

После предельно допустимых перейдём к рассмотрению электрических характеристик. От них также зависят возможности BC547. Они были измерены при температуре +25°С. Остальные значения параметров, от которых зависят результаты тестирования, приведены в колонке «Условия измерения».

Электрические характеристики транзистора BC547 (при Т = +25 оC)
Параметры	Режимы измерения	Обозн.	min	typ	max	Ед. изм
Напряжение пробоя К — Э	IК = 1,0 mA, IБ = 0	Uкэ(проб)	45			В
Напряжение пробоя К — Б	IК = 100 мкA, IЭ = 0	Uкб(проб)	50			В
Напряжение пробоя К — Э	IЭ = 10 мкA, IК = 0	Uэб(проб)	6			В
Обратный ток коллектора	Uкэ=50В, Uэб=0В	Iкбо		0,2	15	нА
	Uкэ=30В,TA=150°C				4	мкА
Статический к-т усиления	IК=2,0мA, Uкэ=5,0В	h31Э	110		800
Напряжение насыщения К — Э	IК=10мA, IБ=0. 5мA			0,09	0,25	В
	IК=100мA, IБ=0.5мA			0,2	0,6	В
Напряжение насыщения Б -Э	IК=10мA, IБ=0.5мA			0,7		В
Б –Э напряжение включения	IК=2.0мA, Uкэ=5B	Uбэ(вкл)	0,55		0,7	В
	IК=10мA, Uкэ=5B				0,77	В
Граничная частота  к-та передачи тока	Uкэ=5B, IК=10мA,  f=100МГц	fгр.	150	300		МГц
Выходная емкость	Uкб=10В, IК=0, f=1МГц	Свых		1,7	4,5	пФ
Входная емкость		Свх		10		пФ
Статический к-т усиления в режиме небольшого сигнала	IК=2,0мA, Uкэ=5,0В, f=1кГц	h31Э	125		900
Коэффициент шума	IК=0,2мA, Uкэ=5,0В, RS =2,0кОм, f =1. 0кГц, Δf=200Гц	Кш		2,0	10	дБ

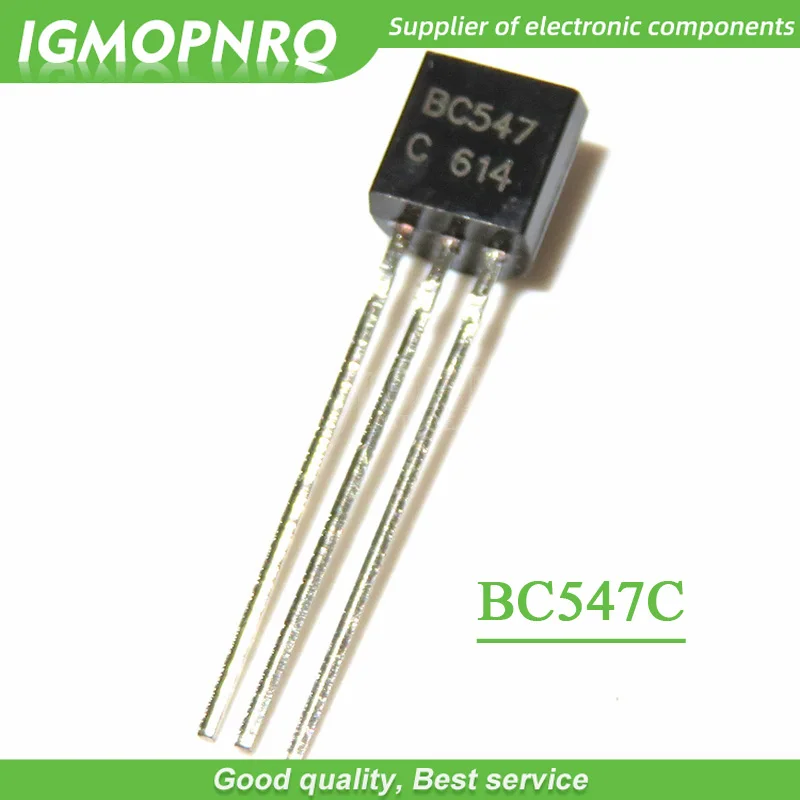

Кроме этого, некоторые производители делят транзисторы BC547 на три группы, в зависимости от к-та усиления: А (hFE = 100 …220), В (hFE = 200 …450), С (hFE = 420 …800).

Аналоги

Среди аналогов BC547 можно назвать: 2SC945, BC546, BC550, 2N2222. Среди отечественных транзисторов, которые могут его заменить, можно назвать КТ3102А, КТ3102АМ, КТ3102Б, КТ3102БМ, КТ3102Г. При поиске подходящего устройства нужно быть внимательным и проверять технические характеристики.

Производители и Datasheet

Приведем самых крупных производителей и их datasheet на BC547:

• Fairchild Semiconductor;
• Micro Commercial Components;
• NXP Semiconductors;
• Diotec Semiconductor;
• Weitron Technology;
• Continental Device India Limited;
• Unisonic Technologies;
• ARTSCHIP ELECTRONICS;
• ON Semiconductor;
• Pan Jit International.

В продаже можно найти рассматриваемый транзистор выпущенный: Fairchild Semiconductor, ON Semiconductor, Diotec Semiconductor.

Транзистор BC547 аналоги, datasheet на русском, параметры, схема

Если вы начали заниматься любительской радиотехникой, то вы начнете использовать ходовые транзисторы, которые имею широкое применение в радиотехнике и сравнительно низкую цену. Но не всегда в магазине электроники вы можете подобрать нужный вам транзистор, поэтому мы собрали в данной статье информацию о биполярном транзисторе BC547 и его аналогах.

Содержание

• 1 Аналоги биполярного транзистора BC547
• 2 Биполярный транзистор BC547 — описание производителя. Основные параметры. Даташиты
• 3 Схема и цоколевка транзистора BC547

Аналоги биполярного транзистора BC547

Type	Mat	Struct	Pc	Ucb	Uce	Ueb	Ic	Tj	Ft	Cc	Hfe	Caps
2SC2474	Si	NPN	0. 6	60		6	0.2	150			150	TO92
2SC2475	Si	NPN	0.6	60		6	0.6	150			200	TO92
2SC2477	Si	NPN	0.6	60		6	0.6	150			150	TO92
2SC4145	Si	NPN	1.2	80			2	150			200	TO92
2SC4169	Si	NPN	1	50	50	6	1.2	175			4000	TO92
2SD1014	Si	NPN	0.9	50	50	50	2	150			150	TO92
2SD1015	Si	NPN	0.9	140	50	50	2	150			150	TO92
2SD1146	Si	NPN	0. 9	50			2	150			300	TO92
2SD1209	Si	NPN	0.9	60			1	150			4000	TO92
2SD1388	Si	NPN	0.7	60			1	150			250	TO92
2SD1698	Si	NPN	0.75	100			0.8	150			10000	TO92
2SD1701	Si	NPN	0.75	1700			0.8	150			10000	TO92
2SD1853	Si	NPN	0.7	80	60	6	1.5	150			2000	TO92
2SD1929	Si	NPN	1.2	60			2	150			5000	TO92
2SD1930	Si	NPN	1. 2	100			2	150			5000	TO92
2SD1931	Si	NPN	1.2	60			2	150			10000	TO92
2SD1978	Si	NPN	0.9	120			1.5	150			10000	TO92
2SD1981	Si	NPN	1	100	80	6	2	150			24000	TO92
2SD2046	Si	NPN	1	50			1.5	150			5000	TO92
2SD2068	Si	NPN	1	60			1	150			18000	TO92
2SD2206A	Si	NPN	0.9		120		2				2000	TO92MOD
2SD2213	Si	NPN	0. 9	150	80	8	1.5	150			1000	TO92MOD
BC546	Si	NPN	0.5	80	80	6	0.1	150	300	6	110	TO92
BC547	Si	NPN	0.5	50	50	6	0.1	150	300	6	110	TO92
CE1N2R	Si	NPN	1	60	60	15	2	150			1000	TO92
CE2F3P	Si	NPN	1	60	60	15	2	150			1000	TO92
ECG2341	Si	NPN	0.8		80		1	150			2000	TO92
H546	Si	NPN	0.5	80	65	6	0. 1	150	300(TYP)	2.5	110	TO92
HIT667	Si	NPN	0.9	120	100	6	1	150			140	TO92MOD
JC546	Si	NPN	0.5	80	65	6	0.1	150	300	2.5	110	TO92
JC546A	Si	NPN	0.5	80	65	6	0.1	150	300	2.5	110	TO92
JC546B	Si	NPN	0.5	80	65	6	0.1	150	300	2.5	200	TO92
JE9100D	Si	NPN	0.625	60	60		0.1	150	300	1.6	125	TO92
JE9100E	Si	NPN	0. 625	60	60		0.1	150	300	1.6	150	TO92
JE9100F	Si	NPN	0.625	60	60		0.1	150	300	1.6	180	TO92
JE9100G	Si	NPN	0.625	60	60		0.1	150	300	1.6	240	TO92
KSP26	Si	NPN	0.625	50	50	10	0.5	150			10000	TO92
KTC1026	Si	NPN	1		180		0.1	175			120	TO92
KTC3200	Si	NPN	0.625		120		0.1	175			200	TO92
KTC3400	Si	NPN	0.625		120		0. 1	175			200	TO92
NTE2341	Si	NPN	1	100	80	7	1				2000	TO92
NTE46	Si	NPN	0.625	100	100	12	0.5				10000	TO92
NTE48	Si	NPN	1	60	50	12	1				25000	TO92

Биполярный транзистор BC547 — описание производителя. Основные параметры. Даташиты

Далее приведены основные характеристики транзистора от производителя:

• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 0.5 W
• Максимально допустимое напряжение коллектор-база (Ucb): 50 V
• Максимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
• Максимально допустимое напряжение эмиттер-база (Ueb): 6 V
• Максимальный постоянный ток коллектора (Ic): 0. 1 A
• Предельная температура PN-перехода (Tj): 150 °C
• Граничная частота коэффициента передачи тока (ft): 300 MHz
• Ёмкость коллекторного перехода (Cc): 6 pf
• Статический коэффициент передачи тока (hfe): 110
• Корпус транзистора: TO92

Схема и цоколевка транзистора BC547

Обозначение контактов:

1. Международное: C — коллектор, В — база, E — эмиттер.
2. Российское: К — коллектор, Б — база, Э — эмиттер.

Транзистор

bc547: спецификация, распиновка, условное обозначение, эквивалент и спецификация

Byadharsh Обновлено 2 ноября 2022 г.

bc547 Транзистор

Спецификация BC547

• NPN Транзистор BJT
• Коэффициент усиления постоянного тока от 110 до 800 ч _FE
• Ток коллектора (I _C ) 100 мА
• Напряжение между эмиттером и базой ( В _BE ) составляет 6 В
• Напряжение между коллектором и эмиттером ( В _CE ) составляет 45 В
• Напряжение между коллектором и базой ( В _CB ) составляет 50 В
• Базовый ток ( I _B ) не более 5 мА
• Доступен в TO-92 Упаковка

BC547 Схема контактов BC547 Схема контактов

Номер контакта	Имя контакта	Описание
1	Коллекционер	Ток вытекает через коллектор
3	База	Управляет смещением транзистора
3	Излучатель	Ток проходит через эмиттер



BC547 Описание

• bc547 Транзистор представляет собой универсальный биполярный NPN-транзистор. транзисторный прибор.
• Максимальный ток коллектора означает, что максимально допустимый ток транзистора BC547 составляет 800 мА.
• А максимальный ток смещения в сторону транзистора ВС547 5мА.
• А переходная частота транзистора ВС547 30МГц, значение частоты важно когда транзистор будет работать на операциях переключения.

Технический паспорт BC547 Технический паспорт BC547

Если вам нужен технический паспорт в формате pdf, нажмите на эту ссылку BC547

Эквивалент BC547

• Лучшими предложениями для эквивалента транзистора bc547 являются серии BC, такие как BC549 и BC639. Также лучшим эквивалентом является транзистор 2n2222.
• BC636 является эквивалентом PNP для BC547, 2n2369, 2n3055, 2n3904, 2n3906 и 2sc5200.

Эквивалент BC547 2n3904

• 2n3904 является идеальным эквивалентом транзистора BC547, характеристики напряжения и тока обоих транзисторов одинаковы.
• Коэффициент усиления 2n3904 300hFE, частота перехода 300МГц.
• Применение обоих транзисторов одинаковое

Применение BC547

• BC547 представляет собой транзистор общего назначения, который имеет более широкое применение.
• Цепи усилителя
• Цепи предусилителя
• Цепи драйвера
• Коммутационные цепи
• Цепи PMW
• Цепи сигнализации
• Цепи индикатора уровня воды
• Цепи датчиков
• Цепи сенсорного переключателя
• Цепи изменения уровня громкости

Схема усилителя BC547 Схема усилителя BC547

• На рисунке показана базовая схема усилителя с использованием BC547, в которой схема состоит только из четырех компонентов.
• Входной резистор и конденсатор будут использоваться в качестве обходных компонентов, а резистор является смещающим агентом для смещения транзистора BC547.
• Итак, когда звуковой сигнал достигает входа, транзистор усиливается и подает сигнал на выходной динамик.

BC547 в качестве переключателя BC547 в качестве переключателя

• На рисунке показана базовая схема BC547 в качестве переключателя, в схеме есть два резистора для управления светодиодами и клемма смещения транзистора.
• Когда ключ замыкается, по цепи начинает течь ток, и транзистор работает как переключатель.
• И включите и выключите светодиод с нужным интервалом времени.

Почтовые теги: #транзистор

Похожие сообщения

Транзистор

эквивалент транзистора 2SC945, распиновка, упаковка, спецификация

Byadharsh 26 февраля 2022 г.

Спецификация транзистора 2SC945 2SC945 — Усилитель высокой частоты транзисторного типа NPN Напряжение между коллектором и эмиттером составляет 40 В Напряжение между коллектором и базой составляет 50 В Напряжение между эмиттером и базой составляет 5 В Ток коллектора…

Подробнее Аналог транзистора 2SC945, распиновка, корпус, техническое описаниеПродолжить

Транзистор

Транзистор

MJE3055T: аналог, распиновка, спецификация, даташит

Byadharsh 31 октября 2022 г.

Транзистор MJE3055T Спецификация MJE3055T MJE3055T представляет собой устройство на кремниевом транзисторе NPN Напряжение между коллектором и эмиттером составляет 60 В Напряжение между коллектором и базой составляет 70 В Напряжение между эмиттером и базой составляет 5 В Ток коллектора…

Подробнее Транзистор MJE3055T: эквивалент, распиновка, спецификация, техническое описаниеПродолжить

Транзистор

Техническое описание транзистора

BC549: аналог, спецификация, распиновка

Byadharsh 15 июня 2022 г. 15 июня 2022 г.

Транзистор BC549 Транзистор BC549 электрические характеристики BC549 представляет собой эпитаксиальный кремниевый транзистор NPN Напряжение между коллектором и эмиттером составляет 30 В Напряжение между коллектором и базой составляет 30 В Напряжение между эмиттером и базой составляет…

Подробнее Техническое описание транзистора BC549: эквивалент, спецификация, распиновкаПродолжить

Транзистор

Транзистор

TIP102: аналог, распиновка, спецификация, даташит

Byadharsh 13 января 2023 г.

Транзистор TIP102 Транзистор TIP102 Электрические характеристики TIP102 представляет собой эпитаксиальный NPN-транзистор Дарлингтона POWER Напряжение между коллектором и эмиттером составляет 100 В Напряжение между коллектором и базой составляет 100 В Напряжение между эмиттером и базой…

Подробнее Транзистор TIP102: эквивалент, распиновка, спецификация, техническое описаниеПродолжить

Транзистор

Техническое описание транзистора

2SC4793: распиновка, эквивалент, спецификация

Byadharsh 7 октября 2022 г.

Транзистор 2SC4793 Спецификация 2SC4793 2SC4793 представляет собой кремниевый транзистор эпитаксиального типа NPN Напряжение между коллектором и эмиттером составляет 230 В Напряжение между коллектором и базой составляет 230 В Напряжение между эмиттером и базой составляет 5 В…

Подробнее Техническое описание транзистора 2SC4793: распиновка, эквивалент, спецификацияПродолжить

Транзистор

Транзистор 2SC5171: аналог, распиновка, спецификация, упаковка, даташит

Byadharsh 21 апреля 2022 г.

Транзистор 2SC5171 Спецификация транзистора 2SC5171 2SC5171 — усилитель мощности NPN-транзистор Напряжение между коллектором и эмиттером составляет 180 В Напряжение между коллектором и базой составляет 180 В Напряжение между эмиттером и базой составляет 5 В Коллектор…

Подробнее Транзистор 2SC5171: эквивалент, распиновка, спецификация, корпус, техническое описаниеПродолжить

Базовые знания, конфигурация выводов и функции — Транзистор Robocraze

BC547: базовые знания, конфигурация контактов и функции — Робобезумие перейти к содержанию

Хотите открыть для себя силу BC547? Если ответ да! тогда этот пост в блоге предназначен для вас, чтобы узнать о транзисторе BC547, его роли в качестве переключателя, его рабочем состоянии, ключевых особенностях, эквивалентных транзисторах и широком спектре приложений в электронике. Независимо от того, являетесь ли вы новичком или опытным профессионалом, это подробное руководство является обязательным для всех, кто хочет расширить свои знания о транзисторе BC547. Приготовьтесь раскрыть весь потенциал этого универсального и надежного компонента!

Что такое транзистор BC547?

Транзистор действует как переключатель, работающий от электричества. Эмиттер, коллектор и база представляют собой три линии: вход, выход и база. Как и переключатель, линия управления (база) будет соединять эмиттер и коллектор, когда она активирована. Транзисторы часто используются в качестве усилителей, потому что мощность между эмиттером и коллектором может быть выше, чем мощность базы.





В частности, это биполярный транзистор BC547 NPN (BJT). Усилитель тока, транзистор есть не что иное, как передача сопротивления. Базовая клемма этого транзистора, имеющая небольшой ток, управляет более высоким током эмиттерной и базовой клемм. Основными задачами этого транзистора являются переключение и усиление. База NPN-транзистора показана короткой вертикальной линией, а эмиттер показан диагональной линией, соединяющей базу, и представлен стрелкой, направленной от базы.



Коэффициент усиления транзистора BC547, который находится в диапазоне от 110 до 800, влияет на способность транзистора к усилению. Мы не можем использовать этот транзистор для подключения нагрузки, потребляющей более 100 мА, поскольку максимальный ток, который может пройти через вывод коллектора, составляет 100 мА. Чтобы сместить транзистор, ток должен подаваться на базовый вывод; этот ток (IB) должен поддерживаться на уровне не более 5 мА.



Транзистор имеет напряжение +Ve на базе и напряжение -Ve на эмиттере. Вывод базы транзистора всегда положителен к эмиттеру, а напряжение питания коллектора всегда положительно относительно вывода эмиттера. Через РЛ терминал коллектора подключается к ВКК. Самый высокий базовый ток ограничивается ограничением тока этого резистора. Транзисторное действие биполярного транзистора NPN представлено потоком электронов, использующим базу. Связь между входными и выходными цепями является основным свойством этого действия транзистора. Потому что контроль базы над током коллектор-эмиттер приводит к усилению транзистора. Когда транзистор открыт, микросхема подает значительный ток между выводами коллектора и эмиттера. Однако это происходит только тогда, когда очень малый ток смещения, обозначенный Ib, проходит через вывод базы транзистора.

КОГДА ТРАНЗИСТОР ДЕЙСТВУЕТ КАК ПЕРЕКЛЮЧАТЕЛЬ:

Как упоминалось ранее, транзистор работает в области насыщения и отсечки, после чего он действует как переключатель. Транзистор будет работать как открытый переключатель во время прямого смещения и как замкнутый переключатель во время обратного смещения. Это смещение достигается путем подачи необходимого тока на базовый штырь. Максимальный ток смещения должен составлять 5 мА, как было указано ранее. Резистор всегда добавляется последовательно с выводом базы, так как транзистор будет разрушен токами более 5 мА. Используя приведенные ниже формулы, можно определить значение этого резистора (RB).



RB = VBE / IB



Рис. 2. Работа транзистора в разных режимах Он имеет несколько настроек, в которых он может увеличивать мощность, напряжение и ток.

СЛЕДУЮЩИЕ НЕКОТОРЫЕ КОНФИГУРАЦИИ, ОБНАРУЖЕННЫЕ В СХЕМАХ УСИЛИТЕЛЯ:

1. Усилитель с общим эмиттером
2. Усилитель с общим коллектором
3. Усилитель с общей базой

Активная часть кривой между V0 и Vi — это место, где транзистор работает как усилитель, как мы видели ранее. Скорость, с которой выходной сигнал изменяется по отношению к входному сигналу, показан наклоном линейной части этой кривой. Мы можем сделать вывод, что скорость отрицательна, так как выходной сигнал усилителя CE падает по мере роста входного напряжения, потому что выходной сигнал представляет собой не только ICRC, но и VCC. В этом случае выходной и входной сигналы не совпадают по фазе. Теперь, если мы представим крошечные изменения входного и выходного напряжения как Vo и Vi соответственно,

Усиление тока тока постоянного тока = ток коллекционера (IC) / базовый ток (IB)

BC547 Diagram

Collector — Текущие потоки. носители, выпущенные Излучателем, собираются в регионе Коллекционер. Количество тока, проходящего через эмиттер к коллектору, запускается и контролируется базовой областью.



Base — Контроль смещения транзистора

Emitter — Текущие истощения через этот PIN -код, область излучателя предоставляет носителям заряда коллекционеру через базу

. Рабочее состояние транзистора включает:

1. Прямое смещение
2. Обратное смещение

1. ПРЯМОЕ СМЕЩЕНИЕ:

• Когда ток течет от коллектора к эмиттеру,
• Транзистор начнет работать как замкнутый ключ, если на базовый вывод подается ВЫСОКИЙ сигнал (часто 5 В), это называется смещением в прямом направлении.
• Нагрузка должна быть меньше максимального предела тока коллектора BC547 110 мА.

2. ОБРАТНОЕ СМЕЩЕНИЕ:

• Транзистор считается работающим с обратным смещением, если базовая клемма подключена к земле (0 В), и в этом случае коллектор и эмиттер будут функционировать как открытый переключатель.
• Ток не будет течь через транзистор в состоянии обратного смещения.

BC547 СХЕМА ТРАНЗИСТОРА

Ниже приведено изображение переключателя ВКЛ/ВЫКЛ, в котором используется транзистор BC547. Как только схема получает питание, схема активируется. Реле переходит в выключенное состояние после того, как цепь получает питание. Таким образом, чтобы сохранить состояние отсечки, на выводе базы транзистора Q3 поддерживается высокий уровень на всем резисторе R7.



Транзистор Q4 начнет открываться при включении переключателя S2, позволяя реле «L3» зафиксироваться. Когда питание включено, базовый вывод транзистора Q3 будет сдвинут вниз, а светодиод L2 начнет мигать. Напряжение на выводе коллектора транзистора Q3 с помощью резистора R8 включает транзистор Q4. Кроме того, реле L3 будет выключено, потому что подтягивание базы транзистора Q4 через резистор R8 приводит к тому, что вывод базы транзистора Q3 подтягивается вверх.



Характеристики BC547

1. Максимальное усиление постоянного тока (hFE) биполярного NPN-транзистора составляет 800.
2. 100 мА — постоянный ток коллектора (IC).
3. Базовый ток (IB) на эмиттере ограничен максимальным значением 5 мА при 6 В.
4. входит в комплектацию К-92
5. Полярность транзистора N-P-N (отрицательный — положительный — отрицательный). Полупроводниковый корпус с частотой перехода 300 МГц — 92.
6. 625 мВт — рассеиваемая мощность.

Эквивалентные транзисторы BC547

Транзисторы бывают разных видов, и BC547 представляет собой транзистор с биполярным переходом (BJT). Существуют транзисторы только с одним переходом, такие как полевой транзистор с переходом, и транзисторы вообще без переходов, например полевой транзистор на основе оксида металла (MOSFET). Свойства могут быть запланированы и достигнуты во время проектирования и производства транзистора. Из-за процесса легирования материал отрицательного (N) типа внутри NPN-транзистора имеет избыток электронов, а материал положительного (P) типа — нет.

• Характеристики напряжения и тока транзистора 2n3904 полностью соответствуют характеристикам транзистора BC547.
• 2n3904 имеет коэффициент усиления 300hFE и частоту перехода 300МГц.
• Оба транзистора имеют одинаковое применение.
• Все упомянутые биполярные транзисторы NPN эквивалентны 2N2222, причем большинство из них идентичны.

Применение:

• Общие области применения BC547 включают широтно-импульсную модуляцию, быстрое переключение и усилитель тока (ШИМ).
• Коммутация и усиление в целом
• Драйверы светодиодов, электронных реле и других устройств
• ШИМ-предусилители для звука (широтно-импульсная модуляция)
• Цепи мигания светодиодов



Заключение

В этом сообщении блога мы узнали, что BC547, служащий посредником между током и цепью, может работать как в режиме насыщения, так и в режиме отсечки. Благодаря своим непревзойденным характеристикам, таким как высокий коэффициент усиления, низкие требования к напряжению и замечательная частотная характеристика, BC547 является идеальным выбором для множества приложений, включая усилители, генераторы и схемы переключения. Для тех, кто хочет создать что-либо, от простого переключателя до сложной электронной системы, транзистор BC547 является незаменимым компонентом, обеспечивающим стабильную и эффективную работу.



Если вам нравится наша работа, не забудьте поделиться этим постом и оставить свое мнение в поле для комментариев.

Пожалуйста, ознакомьтесь с другими сообщениями в блоге о популярной электронике

Убедитесь, что вы ознакомитесь с широким ассортиментом продуктов и коллекций (мы предлагаем несколько захватывающих сделок!) 20 сентября 2022 г.

Robocraze — самый надежный в Индии магазин робототехники и товаров для дома. Мы стремимся способствовать росту знаний в области встроенных систем, Интернета вещей и автоматизации.

Часто задаваемые вопросы

1. Для чего используется транзистор BC547?

Биполярный переходной транзистор BC547 NPN лучше всего подходит для приложений с низким энергопотреблением, таких как подсветка светодиодов, усиление сигналов датчиков и возбуждение в миниатюрных реле и двигателях. Его доступность, доступность и легкая интеграция в множество схемных решений обеспечили ему позицию основного продукта в электронной промышленности.

2. Является ли транзистор BC547 NPN или PNP?

BC547 — это транзистор с биполярным переходом (BJT) с конфигурацией NPN, то есть он имеет отрицательно заряженный слой между двумя положительно заряженными слоями. Такая конфигурация позволяет использовать его в качестве усилителя или переключателя в электронных схемах.

Компоненты и расходные материалы

BC547 Транзисторная ИС (5 шт. в упаковке)

BC547 Транзисторная ИС (упаковка из 5 шт. )

Обычная цена

рупий 10

Цена продажи

рупий 10

Обычная цена

рупий 13

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Обычная цена

рупий 10

Цена продажи

рупий 10

Обычная цена

рупий 13

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Вам также может быть интересно прочитать:

— Robocraze —

Что такое пистолеты для горячего клея

— Robocraze —

NEMA 17 — Принцип работы шагового двигателя с высоким крутящим моментом

— Robocraze —

Электромагнитный клапан — Принцип работы

Часто задаваемые вопросы

1.
