Микросхема CD4017: обзор, характеристики и применение в электронных проектах

Что такое микросхема CD4017. Какие функции выполняет CD4017. Как работает десятичный счетчик CD4017. Для чего используется CD4017 в электронных схемах. Какие проекты можно реализовать на основе CD4017.

Общая информация о микросхеме CD4017

CD4017 — это популярная цифровая микросхема, представляющая собой десятичный счетчик/делитель с декодером. Она относится к семейству КМОП-микросхем и широко применяется в различных электронных проектах.

Основные характеристики CD4017:

• Напряжение питания: 3-15 В
• Максимальная тактовая частота: 5-8 МГц (зависит от напряжения питания)
• 10 последовательных выходов
• Вход тактового сигнала
• Вход сброса
• Вход блокировки тактового сигнала
• Выход переноса

CD4017 часто используется для создания различных светодиодных эффектов, делителей частоты, счетчиков и других цифровых устройств.

Принцип работы CD4017

Как работает десятичный счетчик CD4017?

CD4017 имеет 10 последовательных выходов (Q0-Q9). При подаче тактовых импульсов на вход CLK, высокий уровень последовательно появляется на этих выходах:

1. На первом такте активируется выход Q0
2. На втором такте — Q1
3. На третьем — Q2 и так далее до Q9
4. После 10-го такта счетчик сбрасывается, и цикл повторяется

В любой момент времени активен только один из 10 выходов. Это позволяет использовать CD4017 для последовательного управления устройствами или создания различных эффектов.

Назначение выводов CD4017

Микросхема CD4017 имеет 16 выводов. Какие функции выполняет каждый из них?

• Выводы 1-7, 9-11: Последовательные выходы Q0-Q9
• Вывод 8: Общий (земля)
• Вывод 12: Выход переноса
• Вывод 13: Вход блокировки тактового сигнала
• Вывод 14: Вход тактового сигнала
• Вывод 15: Вход сброса
• Вывод 16: Напряжение питания

Понимание функций каждого вывода позволяет правильно подключать CD4017 в схемах и использовать все возможности микросхемы.

Основные схемы включения CD4017

Существует несколько базовых схем использования CD4017:

Счетчик с автоматическим сбросом

В этой схеме вывод переноса (12) соединяется с входом сброса (15). Это позволяет автоматически сбрасывать счетчик после 10 тактов.

Делитель частоты

CD4017 может использоваться как делитель частоты на 2, 5 или 10. Для этого соответствующий выход соединяется с входом сброса.

Генератор последовательностей

Подключив к выходам CD4017 светодиоды или другие устройства, можно создавать различные световые эффекты или управляющие последовательности.

Применение CD4017 в электронных проектах

Микросхема CD4017 находит широкое применение в любительских и промышленных электронных устройствах. Для чего чаще всего используется эта микросхема?

• Светодиодные эффекты («бегущий огонь», световые секвенсоры)
• Простые цифровые часы
• Делители частоты в радиолюбительских конструкциях
• Системы управления с последовательным включением нагрузок
• Генераторы звуковых эффектов
• Простые игровые автоматы

Универсальность и простота использования делают CD4017 популярным выбором для многих проектов.

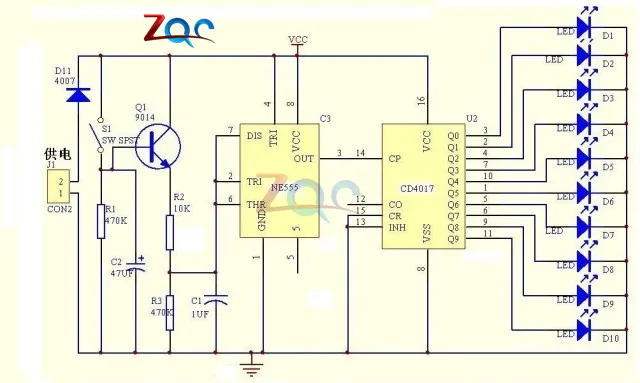

Проект светодиодного секвенсора на CD4017

Одно из самых популярных применений CD4017 — создание световых эффектов. Рассмотрим простой проект светодиодного секвенсора.

Необходимые компоненты:

• Микросхема CD4017
• Таймер NE555
• 10 светодиодов
• Резисторы: 1 кОм, 10 кОм, 10 x 330 Ом
• Конденсаторы: 10 мкФ, 0.1 мкФ
• Источник питания 9В

Принцип работы:

1. NE555 генерирует тактовые импульсы
2. CD4017 считает эти импульсы, активируя последовательно свои выходы
3. Светодиоды, подключенные к выходам, загораются по очереди

Изменяя номиналы резисторов и конденсаторов в цепи таймера, можно регулировать скорость «бегущего огня».

Советы по работе с CD4017

При использовании CD4017 в проектах следует учитывать несколько важных моментов:

• CD4017 — КМОП-микросхема, чувствительная к статическому электричеству. Соблюдайте меры предосторожности при работе.
• Всегда подключайте неиспользуемые входы к земле или питанию.
• Используйте развязывающие конденсаторы на линии питания.
• При работе на высоких частотах учитывайте ограничения микросхемы.
• Для увеличения числа выходов можно каскадировать несколько CD4017.

Соблюдение этих рекомендаций поможет избежать проблем и создавать надежные устройства на основе CD4017.

Сравнение CD4017 с аналогами

CD4017 — не единственный десятичный счетчик на рынке. Как она соотносится с другими подобными микросхемами?

CD4017 vs 74HC4017:

• 74HC4017 — высокоскоростная версия CD4017
• Более высокая максимальная тактовая частота (до 50 МГц)
• Меньшее энергопотребление
• Более узкий диапазон напряжений питания (2-6В)

CD4017 vs CD4022:

• CD4022 — восьмиразрядный счетчик (вместо десятичного)
• Аналогичные характеристики по скорости и питанию
• Меньшее количество выходов (8 вместо 10)

Выбор конкретной микросхемы зависит от требований проекта к скорости, энергопотреблению и количеству выходов.

Заключение

Микросхема CD4017 остается популярным выбором для многих электронных проектов благодаря своей универсальности, простоте использования и доступности. Понимание принципов ее работы открывает широкие возможности для создания различных цифровых устройств — от простых светодиодных эффектов до более сложных систем управления.

Несмотря на появление более современных микроконтроллеров, CD4017 по-прежнему находит применение в ситуациях, где требуется простое и надежное решение для создания последовательностей или деления частоты. Экспериментируя с этой микросхемой, вы сможете углубить свои знания в области цифровой электроники и реализовать множество интересных проектов.

Переключатель фиксированных настроек (CD4017)

Принципиальная схема простого электронного переключателя фиксированных настроек для применения с УКВ (FM) приемником или другим устройством. Если нужно сделать УКВ-ЧМ приемник,обычно берут микросхему К174ХА34 или какой-то её аналог, и собирают приемник по типовой схеме с электронной настройкой переменным резистором.

Во многих магазинах радиодеталей есть наборы-конструкторы, представляющие собой пакетик с печатной платой и набором деталей для сборки такого приемника. Там же можно купить и пакетик с УНЧ, обычно на К174УН14 (или аналоге) и сделать УНЧ для этого приемника.

Так, вполне творчески успешно можно сделать из старого ненужного абонентского громкоговорителя вполне приличный УКВ-ЧМ стационарный приемник. Вот только плавная настройка не всегда удобна.

Принципиальная схема

Если есть желание, можно сделать переключатель десяти фиксированных настроек для УКВ-ЧМ-приемника с электронной настройкой, управляемый одной кнопкой, по схеме показанной на этом рисунке.

На переднюю панель приемника выводится одна кнопка и десять светодиодов. Светодиоды индици-руют выбранную настройку, а кнопка служит для перебора настроек по кольцу в одну сторону.

Рис. 1. Принципиальная схема электронного переключателя фиксированных настроек.

В основе схемы интегральная КМОП микросхема CD4017 — полный аналог отечественной микросхемы К561ИЕ8. Источником входных импульсов для счетчика D1 служит кнопка S1. Цепь R1-R2-C1 служит для подавления дребезга кнопки чтобы при каждом её нажиме формировался только один импульс и счетчик D1 переходил только на одну ступень выше по счету.

Напряжение настройки Uнастр. формируется из напряжения логической единицы на выходах счетчика с помощью переменных резисторов R3-R12 и одного подстроечного R13. Переменные резисторы R3-R12 можно расположить внутри приемника и в его корпусе сделать отверстия под отвертку, с помощью которой можно крутить их за шлиц на валу. Либо вывести валы на заднюю стенку приемника.

Для индикации выбранной фиксированной настройки служат светодиоды HL1-HL10. Чтобы они не нагружали выходы микросхемы и таким образом не влияли на напряжение на выходе микросхемы, они подключены через транзисторные ключи на транзисторах VТ1-VT10.

Детали и монтаж

Монтаж выполнен на макетной печатной панели. Микросхему CD4017 можно заменить на К561ИЕ8, К176ИЕ8 или любой другой аналог типа «…4017». Транзисторы С9014 — это обычные п-р-п кремниевые маломощные транзисторы, так сказать, общего применения. Можно заменить, например, на КТ3102 или другой аналог.

Светодиоды — любые индикаторные. Диоды 1N4148 можно заменить на КД522, КД521 или другие аналоги. Кнопка S1 — без фиксации в нажатом состоянии.

Питаться схема должна от стабилизированного источника питания, так как от стабильности его напряжения зависит стабильность настройки приемника. Напряжение питания может быть от 5 до 15V, при этом нужно учесть, что от напряжения питания зависит максимальное напряжение настройки.

Иванов А. РК-2017-02.

Микросхема cd4017

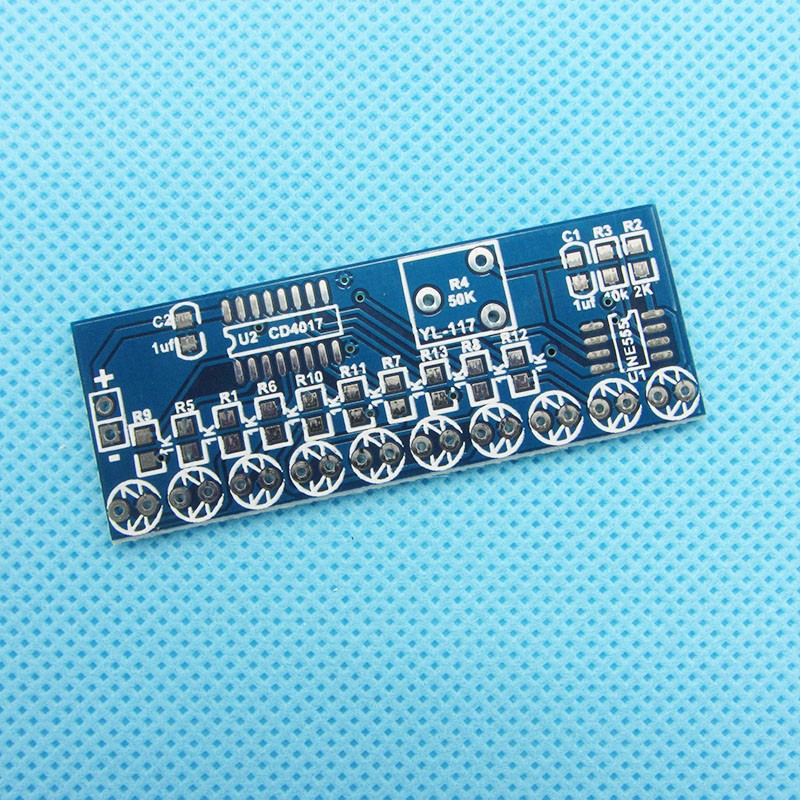

Принцип работы: подается питание на плату и светодиоды L1-L10 начинают по очереди загораться и гаснуть. Скорость регулируется вручную. Это все циклично работает пока не отключить питание. L11 загорается вместе с L1 и гаснет вместе с L5 но он меня не интересует. А теперь сама суть вопроса. Мне нужно чтоб при каждой подаче питания цикл начинался с L1.

Поиск данных по Вашему запросу:

Микросхема cd4017

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Полицейский стробоскоп. Применение счетчика/делителя на 10
• Микросхема 4017.
• Микросхема К561ИЕ8. Описание и схема включения
• Микросхема CD4017 ( CD4017BM )
• Десятичный счетчик CD4017
• Схема самодельного частотомера 0-100 кГц (4060, 4017, 4026)
• микросхемы cd4017
• Бегущие огни
• Аналоги для cd4017
• Счетчик десятичный микросхема CD4017 1лот — 1 шт.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Бегущие огни и пробник проводки на одной детали,микросхема к561ие8.

Полицейский стробоскоп. Применение счетчика/делителя на 10

Состояние : новое. Наличие : в наличии. Техническое состояние : исправное. Укрпочта — оплата доставки осуществляется сразу с оплатой лота, от 15 грн.

На оплату у Вас есть 7 дней с момента покупки, пожалуйста, не нарушайте сроки. Будем благодарны за максимально быструю оплату. Все лоты перед отправкой проверяются на наличие дефектов или брака. Вам отправляется только проверенный товар. На все товары в нашем магазине предоставляется гарантия, подтверждающая обязательства по отсутствию в товаре заводских дефектов. Пожалуйста, проверьте комплектность и отсутствие дефектов в товаре при его получении комплектность определяется описанием изделия или руководством по его эксплуатации.

Если Вам не подошел товар по каким либо причинам, Вы можете вернуть его в течении 14 дней если товар не был в эксплуатации и сохранен товарный вид изделия, в том числе упаковка.

Новая почта по городу: 40 грн. Комментарий: По тарифам курьерской службы. Оплата за доставку в отделении Новой почты. За доставку оплачивать ненужно. Укрпочта по городу: 30 грн. Оплата за доставку в отделении Укрпочты. Полноразмерная версия сайта. На NewAuction Вы продаете бесплатно!

Зарегистрируйтесь на сайте и получите. Проверочный код :. Я принимаю условия Соглашения и подтверждаю, что мне исполнилось 18 лет. Уже с нами? Авторизуйтесь здесь. Ваша корзина пуста. Также искать в описаниях лотов. Счетчик десятичный микросхема CD 1лот — 1 шт. Количество : Задать вопрос продавцу Сделать предложение. Заливная 15 Стоимость доставки оплачивает: покупатель.

Все лоты. Обо мне. Подписаться Описание Оплата и доставка Параметры: Состояние : новое Наличие : в наличии Техническое состояние : исправное Счетчик десятичный микросхема CD 1лот — 1 шт. Как купить? Внимательно ознакомьтесь с описанием лота и условиями доставки и оплаты. Оплатите платежной картой с помощью PayU или воспользуйтесь реквизитами для оплаты, которые автоматически приходят на на Ваш E-mail с письмом от Аукро.

Оплатите через терминал, отделение банка или систему on-line платежей Вашего банка. Сообщите продавцу Ваш логин, время оплаты и название купленного Вами лота, а так же адрес доставки.

Ожидайте сообщение об отправке товара на Ваш E-mail. Выставление отзыва о сделке после получения товара является ее логическим завершением. Гарантия и возврат. Тип сделки: Предоплата. Способы оплаты: Стандартный банковский перевод. Доставка: Новая почта по городу: 40 грн. Самовывоз Комментарий: г. Сумы, ул. Заливная 15, «Пульсар-сервис» kulibin.

Наш выбор. Previous Next. Отправка осуществляется в течении 24 часов после подтверждения факта оплаты. У Вас остались вопросы по оплате или доставке? Уточните все детали до оформления сделки! Задайте Ваши вопросы через специальную форму, нажав кнопку:.

Микросхема 4017.

Во многих магазинах радиодета- лей есть наборы- конструкторы, пред- ставляющие собой пакетик с печатной платой и набором деталей для сборки такого приемника. Так, вполне творчески успешно можно сделать из старого ненужного абонентского громко- говорителя вполне приличный УКВ-ЧМ стационарный прием- ник. Вот только плавная настройка не всегда удобна. Если есть желание, можно сделать переключатель деся- ти фиксированных настроек для УКВ-ЧМ- приемника с электрон- ной настройкой, управляемый одной В основе схемы интегральная КМОП кнопкой, по схеме показанной на этом микросхема CD — полный аналог рисунке. На переднюю панель приемника отечественной микросхемы КИЕ8. Светодиоды индици-руют счетчика D1 служит кнопка S1.

микросхема CD, состояние Новый товар заказать на ➤➤➤ 【all-audio.pro】 – номер лота ✈ Быстрая доставка от 3 дней из Польши, по РФ.

Микросхема К561ИЕ8. Описание и схема включения

Перейти в корзину. Оформить заказ. Вывод 15 Сброс — счетчик сбрасывается в нулевое состояние при поступлении на данный вывод сигнала лог. Предположим, вы хотите, чтобы счетчик считал только до третьего разряда вывод 4 , для этого вы должны соединить вывод 4 с выводом 15 Сброс. Таким образом, при достижении счета до третьего разряда, счетчик КИЕ8 автоматически начнет отсчет с начала. Вывод 14 Счет — вывод предназначен для подачи счетного тактового сигнала. Переключение выходов происходит по положительному фронту сигнала на выводе Максимальная частота составляет 2 МГц. Вывод 13 Стоп — данный вывод, в соответствии от уровня сигнала на нем, позволяет останавливать или запускать работу счетчика. Если необходимо остановить работу счетчика, то для этого необходимо на данный вывод подать лог.

Микросхема CD4017 ( CD4017BM )

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Микросхема CD Сообщение от eunerka. Если учесть, что аналогом этой микросхемы является КИЕ8, то могу привести с сотню схем

Статья ориентирована на начинающих радиолюбителей, которые в данной публикации познакомится с цифровой логикой и применением таймера как тактового генератора и одновибратора.

Десятичный счетчик CD4017

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Иногда в телевизоре гетинаксовые платы с печатным монтажом от повышенных температур обугливаются выгорают. Обработанные водным раствором щелочи стальные контакты например, батарейного отсека переносной магнитолы или пульта ДУ никогда не заржавеют.

Схема самодельного частотомера 0-100 кГц (4060, 4017, 4026)

В настоящее время в интернете море схем с бегущими огнями. Будем собирать вот по этой схеме для увеличения кликните по ней :. Схема не очень сложная, как кажется на первый взгляд. Итак, чтобы ее собрать, нам потребуются:. В настоящее время большинство микросхем производят в так называемом DIP корпусе. DIP — от англ. Выводы микросхем в корпусе DIP находятся в противоположных сторонах друг от друга. В зависимости от того, сколько выводов имеет микросхема, так и называется корпус на эту микросхему.

Микросхема CD, импортный аналог Советской КИЕ8, в DIP или SMD . Состояние: Новое.

микросхемы cd4017

Микросхема cd4017

Входные и выходные уровни сигналов зависят от напряжения питания и в общем случае соответствуют таковым у других микросхем серий КМОП-логики. Высокий уровень на каждом выходе появляется только на период тактового импульса. При высоком запрещающем уровне на входе CE счёт останавливается.

Бегущие огни

Меню Au. Новый лот. Новое объявление. Новый тендер. Новая акция.

Ардуино и робототехника Адаптеры интерфейсов для ардуино Адаптеры питания Ардуино платформы Датчики для ардуино и робототехники Датчики 24В DC Двигатели постоянного тока 3D печать Динамики, звуковые излучатели Дисплеи, индикаторы, светодиодные матрицы Драйверы двигателей Корпуса Макетные панели беспаечные Микросхемы для модулей и ремонта ардуино Модули расширения shields Модули релейные Наборы обучающие Насосы водяные Прочие модули и устройства Радиомодули, Wi-fi, bluetooth, GSM Регуляторы напряжения DC-DC повышающие, понижающие Робототехника и моделирование Сервоприводы Устройства ввода клавиатуры, кнопки и др. Шаговые двигатели Шлейфы, кабели, провода, соединители Аккумуляторы, батарейки и зарядные устройства Аккумуляторы Батарейки Зарядные устройства Электронные компоненты Герконы Диоды Индуктивности Кварцевые резонаторы Конденсаторы Лампы подсветки монитора CCFL лампы Макетные платы Микросхемы Оптроны оптопары и IGBT драйверы Панельки для микросхем Предохранители Термопредохранители Пьезоизлучатели, зуммеры Резисторы Реле Светодиоды, светодиодные индикаторы и ленты Тиристоры, симисторы Транзисторы Терморезисторы термисторы Электровакуумные лампы Трансформаторы Корпусные и установочные изделия Вентиляторы Динамики Концевые выключатели Кнопки, выключатели, переключатели, тумблеры и др.

Аналоги для cd4017

Состояние : новое. Наличие : в наличии. Техническое состояние : исправное. Укрпочта — оплата доставки осуществляется сразу с оплатой лота, от 15 грн. На оплату у Вас есть 7 дней с момента покупки, пожалуйста, не нарушайте сроки. Будем благодарны за максимально быструю оплату. Все лоты перед отправкой проверяются на наличие дефектов или брака.

Счетчик десятичный микросхема CD4017 1лот — 1 шт.

Счетчик имеет 10 выходов, от 0 до 9. Декодер обеспечивает логическую единицу только на одном выходе в любой момент времени. При подаче тактовых импульсов на вход микросборки, единица последовательно передвигается с одного выхода на другой. После девятого выхода единица окажется снова на нулевом.

Описание счетчика декад CD4017

CD4017 представляет собой 16-контактный счетчик/делитель декад CMOS. Он принимает тактовый сигнал с тактового входа и последовательно включает выход 10 каждый раз, когда получает тактовый входной импульс. Популярная микросхема CD4017 чрезвычайно полезна в различных проектах, таких как Light Chaser, Matrix Die. Это также полезно во многих приложениях, таких как двоичный счетчик/декодер, деление частоты, деление на N, подсчет, система сигнализации и т. д.

[[wysiwyg_imageupload:8571:]]

Рис. 1: Прототип схемы счетчика декад CD4017 на макетной плате

---



Чтобы понять работу микросхемы CD4017 , необходимо знать ее отдельные контакты. Он имеет 3 входных контакта и 10 выходных контактов, один из которых является контактом заземления, а другой используется для источника питания, а один является выводом для выполнения. Схема контактов CD4017 показана ниже:

Рис. 2: Схема контактов CD4017 IC

Контакт сброса (контакт 15) — используется для сброса счетчика на ноль. Например, если вы хотите, чтобы счетчик считал до третьего выхода, подключите четвертый выход к контакту 15. Теперь после каждого третьего выхода счетчик автоматически начнет счет с нуля.

б. Вывод часов (вывод 14). Всякий раз, когда вывод 14 становится высоким, он обеспечивает выход. Например, для первого тактового импульса вывод 3 предоставит вам вывод; для следующего импульса контакт 2 будет обеспечивать выход и так далее. После 10 импульсов он снова запустится с выхода Q0.

в. Вывод блокировки часов (вывод 13) — используется для включения и выключения счетчика. Если вы хотите выключить счетчик, то контакт 13 должен быть высоким. Если он высокий, он будет игнорировать тактовый импульс независимо от того, сколько раз вы нажимаете переключатель, что означает, что счетчик не будет продвигаться вперед. В этой схеме мы заземлили контакт 13.

2. Выходной контакт (контакты Q0-Q9) — используется для получения вывода в последовательном порядке. Как и для первого импульса, контакт 3 предоставит вам выход и так далее.

3. Контакт заземления (контакт 8) и контакт питания (контакт 16). Он используется для обеспечения заземления и подачи питания на микросхему для ее работы.

4. Выполните контакт (контакт 12) — он используется для подключения одной или нескольких интегральных схем CD4017. Вывод переноса первого CD4017 подключен к тактовому входу второго, а вывод переноса второго подключен к тактовому входу третьего и так далее. В нашей схеме мы использовали только одну микросхему, поэтому оставили этот вывод.

Работа схемы

При нажатии переключателя счетчик начинается с нуля и увеличивается на единицу каждый раз, когда на контакт 14 поступает положительный импульс. Когда вы нажмете переключатель в первый раз, загорится светодиод LED2. Затем вы снова нажмете переключатель, загорится светодиод LED1, давая вам второй выход. Аналогичным образом загорятся светодиоды 3 и 4. После этого, когда вы нажмете переключатель, ни один из светодиодов не будет светиться, потому что он будет считать до выхода Q9, а затем будет сброшен (поскольку мы подключили контакт 11 для сброса контакта 15).

Мы соединили C2 и R3 с выводом сброса 15, чтобы всякий раз, когда вы включаете схему, она начинала отсчет с нуля. Для сброса счетчика на ноль, на контакт 15 должен быть установлен высокий уровень, а затем снова низкий уровень. Чтобы сделать контакт 15 высоким, мы используем C2, а чтобы снова сделать его низким, мы используем R3. И диод используется между контактами 11 и 15, чтобы сделать контакт 11 низким, а контакт 15 высоким, чтобы перезапустить счетчик.

КМОП-ИС очень быстрые, они могут переключаться миллионы раз в секунду. Дрожание контактов может привести к тому, что переключатель подаст несколько импульсов в быстрой последовательности. Но нам нужен только один тактовый импульс за раз. Поэтому мы использовали C3, R4, которые создают короткую задержку. Следовательно, когда мы нажимаем переключатель, он подает высокий уровень на контакт 14 и удерживает его до тех пор, пока переключатель не будет снова нажат.

Схема схемы

Компоненты проекта

Проект видео

---

Подано: Электронные проекты
Tagged с: CD4017, счетчик, Decades Counter, IC

---

---

---

CD

---

---

---

CD. 4017.

---

---

CD. 4017. представляет собой микросхему счетчика декад CMOS. CD4017 используется для подсчета малых диапазонов. Он может считать от 0 до 10 (десятилетие). Схема, разработанная с использованием этой микросхемы, сэкономит место на плате, а также время, необходимое для разработки схемы.

CD4017 — это «10-ступенчатый декадный счетчик Джонсона».

[адсенс1]

Описание

Характеристики

• Напряжение питания этой микросхемы составляет от 3 до 15 В.
• Совместим с TTL (транзисторно-транзисторная логика).
• Тактовая или рабочая частота микросхемы CD4017 составляет 5 МГц.

Эта ИС также используется в электронной промышленности, автомобильной промышленности, производстве медицинских электронных устройств, сигнализации и электронных приборов.

CD4017 Описание контакта

Имеет 16 контактов ввода-вывода.

Выходные контакты CD4017 (контакты с 1 по 7 и с 9 по 11)

• Контакты с 1 по 7 и с 9 по 11 являются выходными контактами.
• Эти контакты изменяются на «высокий» уровень один за другим (один за другим) в последовательности. Для каждого тактового сигнала каждый вывод становится высоким в последовательности.

[адсенс2]

Включение контакта/запрета синхронизации (контакт 13)

• Включение контакта включает CD4017 IC. IC включается, когда на контакте активный низкий уровень.
• Чтобы отключить или выключить микросхему, этот вывод должен быть подключен к входу с активным высоким уровнем. Когда этот вывод имеет активный высокий уровень, он игнорирует тактовые сигналы.

Тактовый контакт (14-й контакт)

• Тактовый сигнал, подаваемый на 14-й, отвечает за последовательный вывод.
• При обнаружении первого тактового импульса на контакте 3 устанавливается высокий уровень, для следующего тактового импульса на контакте 2 устанавливается высокий уровень, как в этой последовательности.
• Важно помнить, что если мы не подключаем тактовый сигнал к этому входному контакту, он должен быть подключен либо к положительному, либо к отрицательному источнику питания.
• Он не остается неподключенным в соответствии со стандартными правилами ввода CMOS.
• Контакт входа часов (номер контакта 14) реагирует только на положительный сигнал напряжения или положительный сигнал синхронизации

Контакт сброса (контакт 15)

• Контакт сброса сбрасывает выход последовательности. Текущее состояние выходной последовательности устанавливается в начальное состояние.
• Контакт сброса должен быть соединен с землей для сброса цепи.

Контакт заземления и контакт питания (контакт 8 и контакт 16)

Контакт № 8 действует как заземление и должен быть подключен к отрицательному напряжению питания, а контакт № 16 является контактом питания для CD4017 и подключен к источнику положительного напряжения.

Вывод (pin12)

На контакт 12 подается сигнал CARRY OUT. Он завершает один полный цикл за каждые 10 тактов. Это используется для «пульсации» IC, что означает задержку операций подсчета.

Операция подсчета CD4017 с использованием сигналов

Это временная диаграмма CD4017 с, показывает нам сравнение, а также объясняет последовательность подсчета выходов, переходя от одного контакта к другому.

Если мы заметим, что перед подачей тактового сигнала RESET устанавливается на High , поэтому вход вывода сброса устанавливает все выходы в исходное состояние.

Тогда выход первого вывода 3 будет высоким. Затем этот вывод смещается на следующий выходной контакт, и эта последовательность продолжается до следующего тактового цикла.

Давайте посмотрим на несколько примеров, в которых используется CD4017.

Применение CD4017

Светодиодный секвенсор с использованием 4017

Схема светодиодного секвенсора с использованием CD4017 и IC 555 показана ниже. Эта схема также называется «схемой погони за светодиодами».

Компоненты

• Декадный счетчик CD4017
• 555 таймер IC
• Десятисегментный индикатор гистограммы
Переключатель
• и одна батарея 6 вольт
• Резистор 1 МОм
• Конденсатор 0,1 мкФ
• Конденсатор связи, от 0,047 до 0,001 мкФ
• Резисторы 470 Ом-10

В первую очередь важно помнить, что, поскольку CD4017 является КМОП-устройством, оно очень чувствительно к статическому электричеству.

Схема секвенсора светодиодов использует таймер 555 для создания тактовых импульсов, необходимых для CD4017, который работает в нестабильном режиме. Выход этой схемы нестабильного таймера подключен к входу тактового сигнала CD4017.

Непрерывно генерирует поток импульсов, в котором каждый импульс увеличивает счетчик на 1. Таким образом, каждый светодиод загорается, а затем гаснет перед включением следующего светодиода в последовательности.

Работающий светодиодный секвенсор

• Светодиодный секвенсор работает по принципу CD4017.
• Давайте разберемся в работе, начав с таймера 555.
Таймер
• 555 работает в нестабильном режиме. Он непрерывно выдает тактовые импульсы на микросхему декодера. Длительность этого тактового импульса можно рассчитать, используя значения R и C в схеме.
• Для каждого импульса CD4017 увеличивает значение счетчика. Таким образом, каждый вывод счетчика становится высоким в последовательности.
• светодиодов, подключенных к выходным контактам CD4017, светятся последовательно.

Примечание

Чтобы счетчик считал до определенного числа, последний контакт последовательности должен быть подключен к сбросу.
