Что такое частота повторения импульсов в радиолокации
Частота повторения импульсов (ЧПИ, англ. Pulse Repetition Frequency, PRF) — это ключевой параметр импульсных радиолокационных станций, определяющий, сколько зондирующих импульсов излучается передатчиком за единицу времени, обычно за одну секунду.

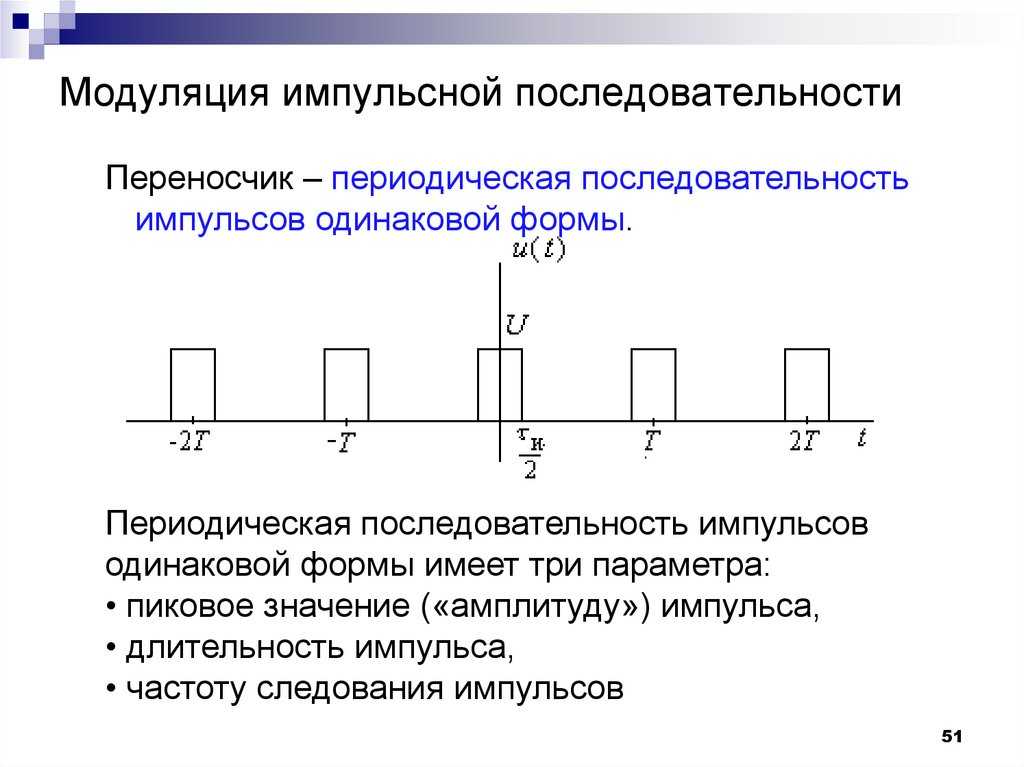

ЧПИ напрямую связана с периодом повторения импульсов (ППИ, англ. Pulse Repetition Time, PRT) — временем между началом одного импульса и началом следующего:
ЧПИ = 1 / ППИ
Таким образом, чем выше частота повторения импульсов, тем меньше период между ними. Выбор оптимальной ЧПИ очень важен для эффективной работы радиолокатора.
Основные временные интервалы в цикле работы импульсного радара
Полный цикл работы импульсного радиолокатора включает несколько ключевых временных интервалов:
- Длительность импульса τ — время излучения одного зондирующего импульса
- Интервал приема — время ожидания и приема отраженных эхо-сигналов
- Интервал покоя — время между окончанием приема и началом следующего импульса
- Период повторения импульсов — полное время цикла от начала одного импульса до начала следующего
Как эти интервалы связаны между собой? Длительность импульса τ обычно намного меньше периода повторения. Интервал приема занимает большую часть периода. Интервал покоя может отсутствовать или быть очень коротким.
Зачем нужен интервал покоя в работе радиолокатора
Интервал покоя между окончанием приема эхо-сигналов и началом следующего зондирующего импульса выполняет несколько важных функций:
- Перепрограммирование фазовращателей в радарах с фазированными антенными решетками для изменения направления луча
- Проведение внутренних тестов и калибровки приемного тракта
- Обработка принятых данных
- Подготовка передатчика к излучению следующего импульса
Длительность интервала покоя может составлять до 200 мкс в сложных радиолокационных системах. В это время приемник уже выключен и не может принимать эхо-сигналы.
Режим излучения пачек импульсов
Многие современные радиолокаторы используют режим излучения не одиночных импульсов, а их пачек — групп из нескольких близко расположенных импульсов. Это дает ряд преимуществ:
- Повышение средней излучаемой мощности
- Улучшение разрешающей способности по дальности
- Возможность измерения скорости цели на основе эффекта Доплера
- Повышение помехозащищенности
При излучении пачки период повторения отсчитывается между началами пачек. Внутри пачки импульсы следуют с более высокой частотой повторения.
Выбор оптимальной частоты повторения импульсов
- Максимальную дальность обнаружения целей
- Однозначность измерения дальности
- Разрешающую способность по дальности
- Возможность измерения скорости цели
Как выбрать оптимальную ЧПИ? Нужно учесть следующие факторы:
- Требуемая максимальная дальность действия
- Диапазон скоростей целей
- Необходимая точность измерения координат
- Характеристики приемо-передающего тракта
Часто используют переменную ЧПИ или комбинацию нескольких значений для оптимизации работы радиолокатора.
Связь частоты повторения с характеристиками радиолокатора
Как частота повторения импульсов влияет на основные параметры радиолокационной станции?
- Максимальная дальность обнаружения: обратно пропорциональна ЧПИ
- Разрешающая способность по дальности: не зависит напрямую от ЧПИ
- Точность измерения дальности: улучшается с ростом ЧПИ
- Однозначность измерения скорости: прямо пропорциональна ЧПИ
Таким образом, выбор ЧПИ всегда является компромиссом между дальностью действия и точностью измерений. Для преодоления этих ограничений применяют сложные сигналы и алгоритмы обработки.
Особенности выбора ЧПИ для различных типов радиолокаторов
Оптимальное значение частоты повторения импульсов существенно различается для разных типов и назначений РЛС:
- Обзорные РЛС дальнего действия: низкая ЧПИ (50-300 Гц) для большой дальности
- РЛС управления оружием: высокая ЧПИ (5-20 кГц) для точного сопровождения
- Метеорологические РЛС: средняя ЧПИ (300-1500 Гц)
- Доплеровские РЛС: очень высокая ЧПИ (десятки-сотни кГц)
При этом современные многофункциональные РЛС часто используют режим с переменной ЧПИ, адаптируясь к текущей задаче и помеховой обстановке.
Перспективные направления в формировании сигналов РЛС
Развитие технологий позволяет существенно усложнять структуру зондирующих сигналов радиолокаторов. Основные тенденции:
- Использование сложных широкополосных сигналов
- Применение когерентных пачек импульсов
- Адаптивное управление параметрами сигнала
- Многочастотное и многоканальное зондирование
- Нелинейная частотная модуляция импульсов
Это позволяет улучшить характеристики РЛС, преодолеть классические ограничения и повысить помехозащищенность. Однако требует значительного усложнения аппаратуры формирования и обработки сигналов.
Основы радиолокации – Частота повторения импульсов
Частота повторения импульсов
время передачи
или длительность
импульса τ
Следующий
зондирующий
импульс
Тестовые
импульсы
Эхо-сигнал
интервал приема
интервал
покоя
Время повторения импульса (PRT)
или период повторения импульса (PRP)
Рис. 1: Временные этапы периодов работы радиолокатора
время передачи
или длительность
импульса τ
Следующий
зондирующий
импульс
Тестовые
импульсы
Эхо-сигнал
интервал приема
интервал
покоя
Время повторения импульса (PRT)
или период повторения импульса (PRP)
Рис. 1: Временные этапы периодов работы радиолокатора
Частота повторения импульсов
Частота повторения импульсов (англ.: Pulse Repetition Frequency PRF )
– это количество импульсов, которые формируются передатчиком в единицу времени, обычно – в секунду.
Радиолокатор излучает каждый импульс на несущей частоте в течение времени передачи (или длительности импульса τ), ожидает возврата эхо-сигналов в течение времени «слушания» или интервала приема и затем излучает следующий импульс (что показано на Рисунке 1). Время между началом одного импульса и началом следующего импульса называется периодом повторения (иногда – следования) импульсов или межимпульсным интервалом (англ.:
| PRT = | 1 | (1) |
| PRF |
Интервал приема
В общем смысле, интервал приема — это интервал времени между излучаемыми импульсами.
Интервал приема всегда меньше чем разность между периодом повторения импульсов и длительностью импульса.
Он иногда ограничивается так называемым интервалом покоя,
в течение которого приемник уже выключен непосредственно перед следующим излучаемым импульсом.
В некоторых радиолокаторах между излучаемым импульсом и интервалом приема существует короткий интервал времени, соответствующий времени восстановления антенного переключателя. В течение этого времени антенный переключатель исключает проникновение излучаемых импульсов большой мощности в приемник. В случае очень низкой излучаемой мощности необходимости в этом нет и прием эхо-сигналов может происходить уже во время излучения. В таких случаях интервал приема включает в себя время излучения.
следующая пачка
пачка
(состоящая здесь из
четырех импульсов)
общий интервал покоя
Рисунок 2. Режим излучения пачек для импульсного радиолокатора
следующая пачка
пачка
(состоящая здесь из
четырех импульсов)
общий интервал покоя
Рисунок 2.
Интервал покоя
Если интервал приема заканчивается еще до момента излучения следующего импульса, то промежуток между ними называют интервалом покоя. Как правило, в современных радиолокаторах в этом промежутке времени выполняются циклы тестирования.
Для радиолокаторов, использующих фазированные антенные решетки, такой интервал покоя является критически необходимым. В это время фазовращатели антенны должны быть перепрограммированы для подготовки к переносу луча антенны в следующее требуемое направление. Эта операция может занимать до 200 мкс, поэтому в таких случаях интервал покоя принимает довольно большие значения по сравнению с интервалом приема. В течение этого интервала покоя приемник уже выключен поскольку во время перепрограммирования антенны не может выполняться прием эхо-сигналов.
Поскольку в течение интервала покоя в любом случае не могут быть обработаны никакие реальные данные,
то это время используется для выполнения внутренних процедур тестирования в модулях приемного тракта.
Это делается для проверки состояния определенных электронных цепей и, в случае необходимости, их регулировки.
Для этого генерируются сигналы с известными параметрами.
Такие сигналы поступают в приемный тракт и их обработка в отдельных модулях контролируется.
Для того, чтобы отметки этих сигналов не появлялись на индикаторе видеопроцессор отключает эти сигналы.
При необходимости, по результатам тестирования модули приемника могут быть автоматически перенастроены и сформировано детализированное сообщение об ошибке.
Режим излучения пачек импульсов
Распределение длительности интервала покоя не должно быть равномерным.
Для этого могут излучаться один за другим несколько импульсов, каждый из которых имеет короткий интервал приема до начала интервала покоя.
Например, если в течение нескольких периодов импульсы излучаются в одном направлении
(как это необходимо для обработки пары импульсов или для
обнаружения движущейся цели), тогда интервал покоя не является необходимым.
Одновременно с этим в таком режиме частота повторения импульсов намного выше, чем в обычном режиме. Благодаря этому увеличивается однозначно определяемая скорость (смотри Противоречие Допплера).
Режим излучения пачек импульсов в основном используется в
дидактических (учебных) радиолокаторах.
В таких радиолокаторах не требуется большого интервала приема из-за коротких расстояний в лабораторных помещениях.
Однако им требуется более длительный интервал покоя для передачи данных об эхо-сигналах по относительно узкополосному последовательному интерфейсу на компьютер.
Например, они передают только 10 импульсов в секунду, что соответствует средней частоте повторения импульсов 10 Гц.
Эти десять импульсов передаются, но в течение 200 микросекунд.
Для расчета однозначной допплеровской частоты это соответствует частоте повторения импульсов 50 кГц.
Последующее время покоя составляет почти целую секунду.
В течение этого времени данные передаются по интерфейсу USB со скоростью 280 Мбит/с.
Время и частота — импульсы и спектры
В предыдущем блоге мы обратились к жаргону, который возникает вокруг георадара в отношении времени и частоты, и попытались дать базовое объяснение терминов. В большинстве случаев визуализация концепций — лучший способ продемонстрировать эти идеи. Чтобы улучшить понимание, мы представим визуальные представления, которые мы используем в наших учебных курсах по GPR.
Давайте введем здесь еще немного жаргона, пульс и спектры (множественное число спектра). Георадары во временной области сосредоточены на создании и обнаружении импульсов. GPR в частотной области сосредоточены на создании и обнаружении синусоидальных сигналов с диапазоном частот и различной амплитудой; амплитуды и значения частоты формируют спектр сигнала.
С этими иллюстрациями оживают концепции времени и частоты. Временной и частотный миры связаны и представляют собой разные способы описания одного и того же.
Во-первых, мы проиллюстрируем, что мы подразумеваем под импульсом. Аудио аналогия полезна. Выстрел создает резкий короткий звук, который мы слышим. Звук, воспринимаемый ухом, является результатом кратковременного изменения давления воздуха, воздействующего на ухо. Один из способов представить этот импульс давления — построить график зависимости давления воздуха от времени, как показано ниже.
Импульс в первую очередь характеризуется своей амплитудой, длительностью (в данном случае 0.2 единицы времени) и временем появления по отношению к времени начала (это называется временной задержкой, которая составляет 0.5 единицы времени до пика). Есть и другие детали, но мы пока упростим их.
Для георадара мы измеряем электрическое или магнитное поле в зависимости от времени и отображаем напряженность поля таким же графическим способом.
Хотя поле невидимо для глаза и обычно не воспринимается людьми напрямую, приборы предназначены для обнаружения полей и преобразования их в напряжение, которое изменяется со временем точно так же, как поля. Это преобразование, которое происходит в приемнике георадара, позволяет графически представить поля, подобные представленным выше. (Это то, что делают радары во «временной области»: они отображают компонент поля в зависимости от времени).
Понятие частотного спектра объяснить сложнее. Первый шаг — понять, что мы подразумеваем под синусоидальным сигналом. Эту концепцию лучше всего иллюстрирует график зависимости амплитуды от времени. Частота, как мы обсуждали ранее, является мерой того, сколько раз сигнал повторяется в заданном интервале. Хороший визуал концепта — качающийся маятник; построение графика зависимости расстояния маятника от его положения равновесия от времени представляет собой синусоидальную кривую.
Значение расстояния изменяется между двумя крайними значениями через равные промежутки времени.
Переход между крайними значениями следует плавной кривой, называемой синусоидой. Сигнал характеризуется максимальным значением смещения (амплитудой) и количеством пиков или впадин в заданном интервале времени (частотой). В данном случае 2.5 колебания за 100 единиц времени. В стандартизированной научной терминологии один цикл в секунду обозначается как 1 герц (Гц) в честь известного радиоученого Генриха Герца.
Радио- и телесигналы формируются из электромагнитных полей, которые изменяются по синусоидальному закону. Они немного отличаются от идеальной синусоиды тем, что частота и/или амплитуда немного меняются со временем; это изменение представляет передаваемую информацию (музыка, голос, изображение). В общем, вариаций очень мало. Чаще всего радиостанция идентифицируется по ее доминирующей или несущей частоте (например, станция с номером 99.9 на вашем FM-радио означает, что частота составляет 99.9 МГц).
До сих пор мы использовали графическое представление сигналов в зависимости от времени, чтобы передать значение временного импульса и частоты.

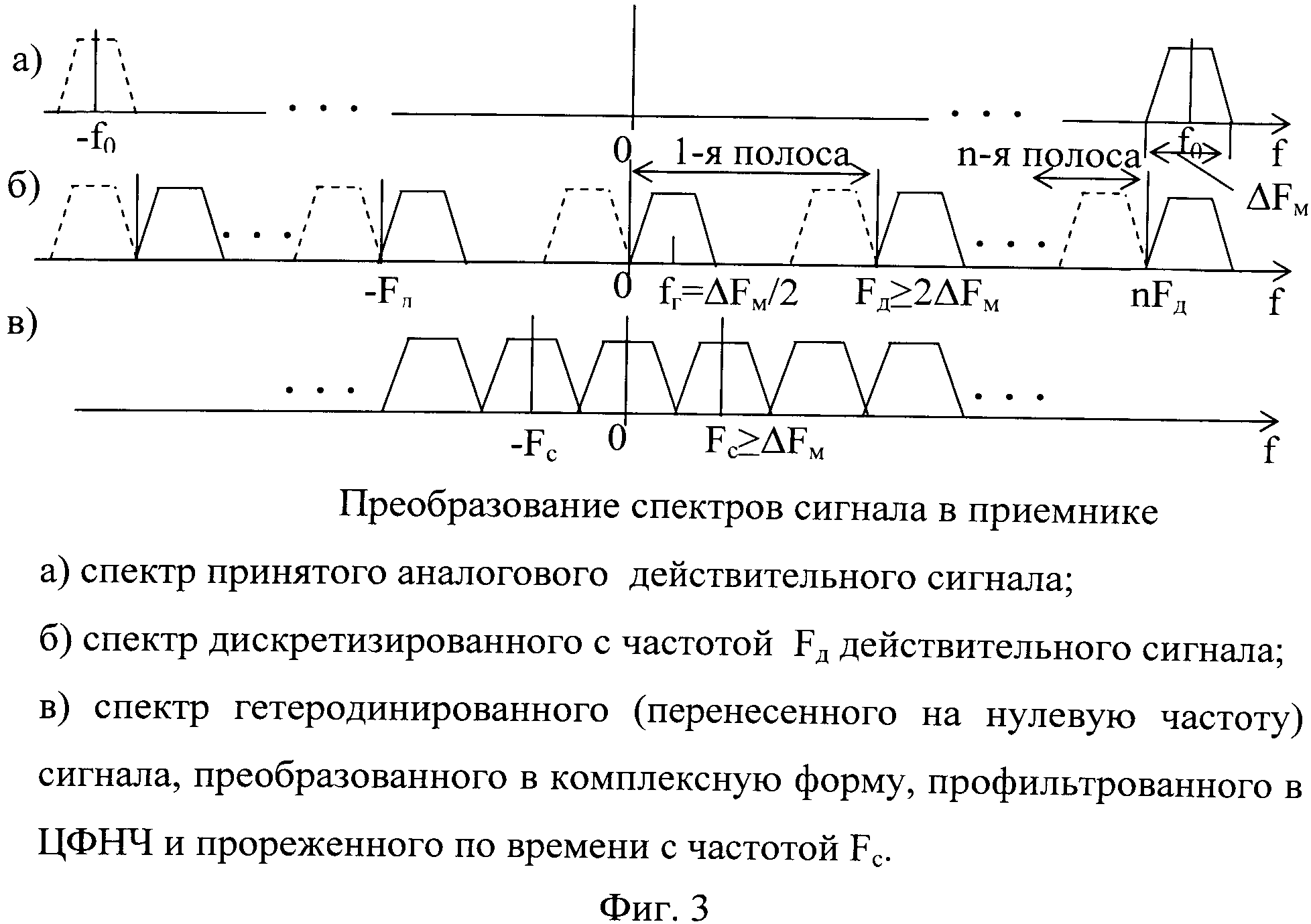

Очевидной связи между пульсом и колебательным сигналом нет. Волшебство возникает, когда складывается множество синусоидальных колебаний с разными частотами и разной амплитудой. Спектр — это термин, используемый для этого набора амплитуд и частот. Давайте проиллюстрируем это, сложив вместе синусоиды с частотами от 0 до 50 в графической форме. В этом простом случае все синусоидальные колебания имеют одинаковую амплитуду.
Эта анимация показывает результат последовательного добавления синусоид по одной за раз. В верхней части изображения показан временной график результирующего сигнала. Нижняя часть изображения показывает амплитуду синусоиды для каждой частоты, добавленной к сигналу. Этот нижний график называется амплитудным спектром сигнала.
Что удивительно, так это переход сигнала от простой синусоидальной формы к форме импульса по мере добавления все новых и новых частот. То, что вы видите, — это магия анализа Фурье. Практически любой изменяющийся во времени сигнал, такой как импульс, может быть построен из синусоид с заданным спектром.
И наоборот, хотя здесь это и не рассматривается, импульс можно разложить на суперпозицию синусоид заданной амплитуды и частоты.
Радары в частотной области, по сути, выполняют всю свою работу, создавая и добавляя синусоидальные сигналы на разных частотах, и достигают того же результата, что и радары во временной области, которые непосредственно создают импульсный сигнал. Электронные компоненты и схемы, используемые в реализации, часто сильно различаются. По этой причине существует много плохо информированных споров о том, что лучше во временной или частотной области. Дело в том, что качество и точность проектирования системных компонентов — вот что отличает эти системы; между этими подходами нет принципиальной разницы, кроме навыков проектировщика системы и знаний пользователя. Таким образом, если смотреть чисто с научной точки зрения, нет явного победителя в дизайне во временной области по сравнению с частотной, хотя некоторые подходы могут быть более простыми или менее дорогостоящими.
Хотя я очень беспокоюсь о подробностях такого рода в блоге, мы, к сожалению, позволили огромному количеству жаргона проникнуть в область георадара за счет ясности. Я не знаю другого способа создать основу для разумной дискуссии. Я надеюсь, что, пытаясь прояснить эти концепции, наше сообщество будет лучше подготовлено к расшифровке различных заявлений, распространяемых индустрией.
В будущих блогах будут рассмотрены другие ключевые темы, которые помогут дать количественное понимание таких идей, как разрешение, фаза, пропускная способность и другие подобные темы, которые имеют решающее значение для понимания пользователями GPR.
Объединение частот для создания импульсов
Авторское право © Майкл Ричмонд. Эта работа находится под лицензией Creative Commons License.- Одна чистая частота
