Частоты раций в россии. Частоты раций в России: полный обзор разрешенных диапазонов и каналов — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие частоты разрешены для использования в рациях в России. Какие диапазоны выделены для гражданской радиосвязи. Как распределены каналы и частоты в CB, LPD и PMR диапазонах. На каких частотах работают морские и речные радиостанции.

Содержание

Обзор основных диапазонов частот для раций в России

В России для гражданского использования выделено несколько диапазонов частот, на которых разрешена работа носимых и автомобильных радиостанций. Основные из них:

CB (Citizen Band) — 26,965-27,855 МГц
LPD (Low Power Device) — 433,075-434,775 МГц
PMR (Personal Mobile Radio) — 446,00625-446,09375 МГц

Также для специальных целей используются морской и речной диапазоны УКВ. Рассмотрим подробнее каждый из разрешенных диапазонов.

CB диапазон — «дальнобойный» гражданский диапазон

CB или «Гражданский диапазон» — самый популярный диапазон для автомобильных и базовых радиостанций. Он был разрешен в России в 1988 году и долгое время оставался единственным свободным для использования.

Почему выбран именно этот диапазон частот? На частоте 27 МГц радиоволны:

Редко распространяются на большие расстояния за счет отражения от ионосферы
Хорошо огибают препятствия благодаря большой длине волны (около 11 м)
Обеспечивают связь на расстояния больше прямой видимости

Какова дальность связи в CB диапазоне? Усредненные значения:

Между портативными рациями — 1-5 км
Между автомобильной и портативной — 2-8 км
Между автомобильными — 15-25 км
Между базовой и портативной — 3-10 км
Между базовой и автомобильной — 15-35 км
Между базовыми станциями — 30-80 км

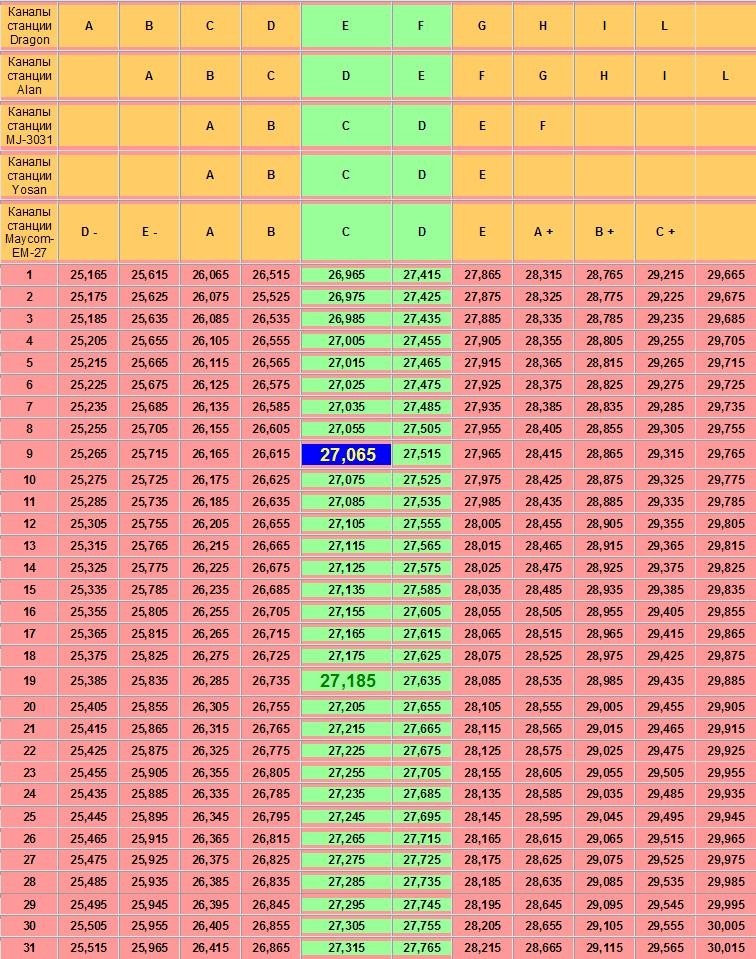

Частоты и каналы CB диапазона

CB диапазон разбит на 40 основных каналов с шагом 10 кГц. Используются следующие частоты:

С 26,965 МГц (1 канал) по 27,405 МГц (40 канал)
Канал бедствия и безопасности — 27,065 МГц (9 канал)
Информационный канал для автомобилистов — 27,185 МГц (19 канал)

Кроме основных 40 каналов, некоторые радиостанции имеют дополнительные «сетки» частот, расширяющие диапазон до 80-120 каналов. Однако официально разрешены только 40 основных каналов.

LPD диапазон — «городской» диапазон для маломощных раций

LPD (Low Power Device) — диапазон для маломощных носимых радиостанций, разрешенный в России с начала 2000-х годов. Основные характеристики:

Частоты: 433,075 — 434,775 МГц
Количество каналов: 69
Шаг между каналами: 25 кГц
Максимальная мощность: 10 мВт

Какова дальность связи в LPD диапазоне? В городских условиях:

В пределах прямой видимости — до 2-3 км
При наличии препятствий — 500-1000 м
Внутри зданий — 100-200 м

LPD рации популярны для использования в городе, на отдыхе, в походах. Они компактны, недороги и не требуют регистрации.

PMR диапазон — европейский стандарт безлицензионной связи

PMR (Personal Mobile Radio) — европейский стандарт безлицензионной радиосвязи, разрешенный в России с 2005 года. Характеристики диапазона:

Частоты: 446,00625 — 446,09375 МГц
Количество каналов: 8
Шаг между каналами: 12,5 кГц
Максимальная мощность: 500 мВт

PMR рации обеспечивают немного большую дальность связи по сравнению с LPD за счет повышенной мощности:

В городе — до 1-2 км
На открытой местности — до 3-5 км

PMR радиостанции совместимы с европейскими моделями и могут использоваться во многих странах без дополнительных разрешений.

Морской и речной УКВ диапазоны

Для радиосвязи на водном транспорте выделен специальный диапазон частот:

Морской УКВ диапазон: 156,025 — 162,025 МГц
Речной УКВ диапазон: 300,025 — 300,225 МГц и 336,025 — 336,225 МГц

Эти частоты используются для связи между судами, с береговыми службами, а также для передачи сигналов бедствия. Основные особенности:

57 международных каналов в морском диапазоне
Канал 16 (156,8 МГц) — международный канал бедствия и вызова
Обязательное наличие каналов 16 и 6 на всех морских радиостанциях

Системы кодирования и шумоподавления в рациях

Для улучшения качества связи и защиты от помех в современных рациях применяются различные системы кодирования и шумоподавления:

CTCSS (Continuous Tone-Coded Squelch System) — система тонового шумоподавления
DCS (Digital-Coded Squelch) — цифровая система шумоподавления
DTMF (Dual-Tone Multi-Frequency) — тональный набор для передачи команд

Эти системы позволяют:

Отфильтровывать нежелательные сигналы и шумы
Организовывать закрытые группы пользователей

Управлять удаленными устройствами по радиоканалу

Законодательное регулирование использования раций в России

Использование радиостанций в России регулируется следующими нормативными актами:

Федеральный закон «О связи»
Решения ГКРЧ (Государственной комиссии по радиочастотам)
Правила регистрации радиоэлектронных средств и высокочастотных устройств

Основные требования законодательства:

Радиостанции CB, LPD и PMR диапазонов не требуют регистрации при соблюдении ограничений по мощности
Использование других диапазонов требует получения разрешения
Запрещено вносить изменения в конструкцию радиостанций, увеличивающие их мощность

Соблюдение этих требований позволяет легально пользоваться радиосвязью в России.

Полосы частот, мощности и виды излучения, разрешенные в России любительским радиостанциям на КВ диапазонах

Полосы частот, кГц	Макс. ширина сигнала на уровне -6дБ, Гц	Виды излучения и использование (в порядке приоритета)	Мощность в зависимости от категории, Вт
Полосы частот, кГц	Макс. ширина сигнала на уровне -6дБ, Гц	Виды излучения и использование (в порядке приоритета)	1 кат.	2 кат.
Диапазон 1,8 МГц (160 м)
1810-1830	200	CW	10	—
1830-1838	200	CW (для QRP вызывная частота 1836 кГц)	10	10
1838-1840	500	DIGIMODE (узкополосные виды), CW	10	10
1840-1843	2700	DIGIMODE (все виды), CW	10	10
1843-1900	2700	SSB, CW	10	10
1900-2000	2700	SSB, AM, CW	10	10
Диапазон 3,5 МГц (80 м)
3500-3510	200	CW (преимущественно для межконтинентальных связей)	1000	100
3510-3560	200	CW (преимущественно для соревнований; для QRS вызывная частота 3555 кГц)	1000	100
3560-3580	200	CW (для QRP вызывная частота 3560 кГц)	1000	100
3580-3600	500	DIGIMODE (узкополосные виды), CW	1000	100
3600-3650	2700	SSB (преимущественно для соревнований), DIGIMODE (все виды), CW	1000	100
3650-3700	2700	SSB (для QRP вызывная частота 3690 кГц), CW	1000	100
3700-3750	2700	SSB (преимущественно для соревнований), Передача изображений (вызывная частота 3735 кГц), DIGIMODE (все виды), CW	1000	100
3750-3775	2700	SSB (преимущественно для соревнований), CW	1000	100
3775-3800	2700	SSB (преимущественно для межконтинентальных связей), CW	1000	100
Диапазон 7 МГц (40 м)
7000-7025	200	CW (преимущественно для соревнований)	1000	100
7025-7040	200	CW (для QRP вызывная частота 7030 кГц)	1000	100
7040-7047	500	DIGIMODE (узкополосные виды), CW	1000	100
7047-7050	500	DIGIMODE (узкополосные виды), ADS, CW	1000	100
7050-7053	2700	DIGIMODE (все виды), ADS, CW	1000	100
7053-7060	2700	DIGIMODE (все виды), CW	1000	100
7060-7100	2700	Все виды связи (SSB преимущественно для соревнований; цифровая голосовая связь — вызывная частота 7070 кГц; для SSB QRP вызывная частота 7090 кГц)	1000	100
7100-7130	2700	Все виды связи	1000	100
7130-7175	2700	Все виды связи (SSB преимущественно для соревнований), Передача изображений (вызывная частота 7165 кГц)	1000	100
7175-7200	2700	Все виды связи (преимущественно для межконтинентальных связей)	1000	100
Диапазон 10 МГц (30 м)
10100-10140	200	CW (для QRP вызывная частота 10116 кГц)	1000	100
10140-10150	500	DIGIMODE (узкополосные виды), CW, APRS — частота 10147 кГц	1000	100
Диапазон 14 МГц (20 м)
14000-14060	200	CW (преимущественно для соревнований; для QRS вызывная частота 14055 кГц)	1000	100
14060-14070	200	CW (для QRP вызывная частота 14060 кГц)	1000	100
14070-14099	500	DIGIMODE (узкополосные виды), CW, ADS, APRS — частота 14096 кГц	1000	100
14099-14101	200	Только для маяков, частота 14100 кГц	1000	100
14101-14112	2700	DIGIMODE (все виды), SSB, CW, ADS, APRS — частота 14101 кГц	1000	100
14112-14125	2700	SSB, CW	1000	100
14125-14225	2700	SSB (преимущественно для соревнований; 14195 ± 5 кГц преимущественно для межконтинентальных связей и DX-экспедиций), CW	1000	100
14225-14235	2700	Передача изображений (вызывная частота 14230 кГц), SSB (преимущественно для соревнований), CW	1000	100
14235-14350	2700	SSB (для QRP вызывная частота 14285 кГц), CW	1000	100
Диапазон 18 МГц (17 м)
18068-18095	200	CW (для QRP вызывная частота 18086 кГц)	1000	100
18095-18109	500	DIGIMODE (узкополосные виды), CW	1000	100
18109-18111	200	Только для маяков, частота 18100 кГц	1000	100
18111-18120	2700	SSB, DIGIMODE (все виды), CW	1000	100
18120-18168	2700	SSB (для QRP вызывная частота 18130 кГц), CW	1000	100
Диапазон 21 МГц (15 м)
21000-21070	200	CW (для QRS вызывная частота 21055 кГц; для QRP вызывная частота 21060 кГц)	1000	100
21070-21110	500	DIGIMODE (узкополосные виды), CW	1000	100
21110-21120	2700	DIGIMODE (все виды), CW	1000	100
21120-21149	500	DIGIMODE (узкополосные виды), CW	1000	100
21149-21151	200	Т олько для маяков, частота 21150 кГц	1000	100
21151-21225	2700	SSB, CW	1000	100
21225-21450	2700	SSB (для QRP вызывная частота 21285 кГц), Передача изображений (вызывная частота 21340 кГц), CW	1000	100
Диапазон 24 МГц (12 м)
24890-24915	200	CW (для QRP вызывная частота 24906 кГц)	1000	100
24915-24929	500	DIGIMODE (узкополосные виды), CW	1000	100
24929-24931	200	Только для маяков, частота 24930 кГц	1000	100
24931-24940	2700	DIGIMODE (все виды), SSB, CW	1000	100
24940-24990	2700	SSB, CW	1000	100
Диапазон 28 МГц (10 м)
28000-28070	200	CW (для QRS вызывная частота 28055 кГц; для QRP вызывная частота 28060 кГц)	1000	100
28070-28190	500	DIGIMODE (узкополосные виды), CW	1000	100
28190-28199	200	CW	1000	100
28199-28201	200	Маяки временного использования, f — 28200 кГц	1000	100
28201-28300	2700	SSB, CW	1000	100
28300-28320	2700	DIGIMODE (все виды), SSB, CW	1000	100
28320-28600	2700	SSB (для QRP вызывная частота 28360 кГц), CW	1000	100
28600-28700	2700	Передача изображений (вызывная частота 28680 кГц), DIGIMODE (все виды), SSB, CW	1000	100
28700-29200	2700	SSB, AM, CW	1000	100
29200-29300	6000	DIGIMODE (все виды), FM, SSB, CW	1000	100
29300-29510	6000	Канал прием сигналов с ИСЗ (все виды связи)	—	—
29510-29520	6000	Защитная полоса (передачи запрещены)	—	—
29520-29700	6000	FM (вызывная частота 29600 кГц), SSB, CW	1000	100

Каналы и частоты для морского использования

УКВ приёмопередатчики, предназначенные для морского использования, работают в диапазоне между 156МГц и 174МГц в зоне прямой радиовидимости. В этом диапазоне находится 57 частот, назначение и цель использования каждой из них определено Международными правилами.

Для того, то бы легче запомнить, каждой частоте присвоен двухзначный номер, называемый «канал» (Channel). Например, частота 156,8 МГц является международной частотой бедствия и вызова в морской подвижной службе — «16 канал» (Channel 16).

Несмотря на то, что существуют всего 57 международных каналов, они не пронумерованы от 01 до 57. Нумерация каналов начинается с 1 канала, а заканчивается 88, при этом между 29 и 59 цифрами нет каналов и каждый канал предназначен для определённой цели.

Распределение УКВ каналов

У каждого радиоканала свое назначение:

Международный канал для связи в случае Бедствия, Безопасности и канал вызова (Канал 16)
Связь Судно-Судно. ( является основным каналом для связи судно-судно)
Связь Судно-Порт (12,14)
Связь Судно-Береговая радиостанция (24 — 28)
Цифровой избирательный вызов при бедствии, т. е. автоматическая подача сигнала бедствия (70)
Береговая охрана США (22А). Буква «А» означает канал США, не международный.

Помните, что морская УКВ радиостанция ОБЯЗАНА быть оборудована каналами 16 и 06.
Список каналов, используемыми всеми станциями приведён в Admiralty Lists of Radio Signals, Vol. 1 (ALRS Vol. 1), Reeds Nautical Almanac, или в Channel Assignment Charts.

Распределение Международных каналов по приоритету, которые могут быть использованы для различных служб:

Судно — Береговая станция: 26, 27, 25, 24, 23, 28, 04, 01, 03, 02, 07, 05, 84, 87, 86, 83, 85
Каналы для связи Судно — Береговая станция используются, соответственно, на судне для общения со станциями, которые находятся на берегу.

Береговые станции, как правило, располагаются вдоль берега и таким образом, чтобы контролировать связь и передавать регулярные сообщения, например, такие как прогнозы погоды, навигационные и штормовые предупреждения и т.д. и т. п. А так же береговые станции обеспечивают телефонную связь судов и яхт с абонентами на берегу. И, конечно же, станции, которые на берегу постоянно несут радиовахту на 16 и других рабочих каналах.

Судно — Порт: 12,14,11, 09, 68, 71.
Каналы, предназначенные для связи судна с портом, а так же используются, например, при получении разрешения на вход в порт либо заказе лоцмана.

Судно — Судно: 06, 08, 72, 77, 10, 13, 09, 73, 69,15,17.
Является основным каналом, предназначенным для связи между судами.

Канал 13

Канал используется для связи между судами, касающейся безопасности судовождения. Международные правила обязывают все коммерческие суда, если они находятся в прибрежных водах, иметь у себя на борту отдельную УКВ радиостанцию, которая в обязательном порядке настроена на 13 канал. А все суда больше 20 метров (65 футов) обязаны нести радиовахту на 13 канале, если они находятся в территориальных водах США.

Канал 16

Выше мы уже неоднократно говорили о канале 16, который, как вы уже поняли, предназначен для связи в случае Бедствия, Срочности и Безопасности. Теперь расскажем о нем отдельно.
16 канал можно использовать также и для первоначального вызова. При этом любая радиостанция, с которой вам необходимо связаться, обязательно услышит вас, потому что на 16 канале все радиостанции просто обязаны нести радиовахту, и он всегда должен быть свободен.

Как только связь с нужной радиостанцией налажена, вам необходимо перейти на соответствующий рабочий канал и продолжить там свой разговор. 16 каналом необходимо если и пользоваться, то кратковременно, он предназначен для других целей. Максимальное время, за которое разрешается использовать 16 канала составляет от 16 до 60 секунд, конечно же, за исключением связи в случае Бедствия, Срочности и Безопасности. Но лучше всего, все-таки, вызывать нужную вам станцию на согласованном рабочем канале, чтобы не использовать 16.

Кстати, яхтам и небольшим лодкам не обязательно нести постоянную радиовахту на 16 канале, но желательно это делать, хотя бы потому, чтобы быть в курсе навигационной обстановки в том районе где находится ваше судно и, на всякий случай, слышать вызывающие станции.

Существует 57 Международных каналов. У каждого предназначение свое. Нет необходимости знать для чего предназначен каждый, но некоторые вы знать должны. Обязательно запомните, что каждая УКВ радиостанция имеет 16 и 06 каналы, а так же при необходимости 13 канал.

Каналы прогноза погоды (Weather Channels)

В США каналы WXi — WX8 зарезервированы Национальной администрацией океанографии и атмосферы для того, что бы передавать прогноз погоды. Зоны покрытия каналов разбиты по географическому принципу, чтобы исключить наложение одного канала на другой.

Канал 22 A (Channel 22А)

Канал 22А используется Береговой охраной США (U.S. Coast Guard), только для связи с коммерческими и рыболовными судами, а так же яхтами.

Цифровой избирательный вызов (ЦИВ) на канале 70 канале (Digital Selective Calling (DSC) on Channel 70)

Глобальная Морская Система Связи при Бедствии (ГМССБ) ‘Global Maritime Distress and Safety System’ (GMDSS) – система координации связи по поиску, спасанию и обеспечению безопасности судоходства. Была разработана и применена в 1992 году для всех Договаривающихся правительств.

В ГМССБ есть условие, по которому все УКВ радиостанции обязаны иметь ЦИВ — систему цифрового избирательного вызова, позволяющую радиооператору посылать сигнал бедствия в автоматическом цифровом режиме. Сигнал мгновенно будет принят береговой станцией и судами, несущими автоматическую радиовахту на 70 канале.

Канал 70 не может быть использоваться для голосовой связи, потому что зарезервирован для цифрового избирательного вызова (ЦИВ).

Прием вызова ЦИВ на приемном конце сопровождается отображением соотвествующей информации на дисплее контроллера и включением звуковой сигнализации.

Применять 70 канал для голосовой связи – бессмысленно, потому что этот канал использует цифровые коды.

Запомните! Перед началом передачи, послушайте и убедитесь, что канал не используется другими станциями.
Максимально разрешённое время для проверки радиооборудования — 10 сек.

Частоты CB, LPD, FRS, PMR, KDR, GMRS

частоты CB, LPD, FRS, PMR, KDR, GMRS

субканалы CTCSS,CDCSS

тоны DTMF

CB (Citizen Band — гpажданский диапазон). Связь на этих частотах в России была pазpешена в 1988 г, и долгое время CB был единственным диапазоном для свободного пользования. Во всем мире этот диапазон выбран для гражданского применения не случайно. Радиоволны с частотой 27 МГц очень редко распространяются на большие расстояния за счет отражения от ионосферы. Однако, эти эффекты, так называемые «прохождения», появляются и на этих частотах, правда, преимущественно в летний период.

Благодаря большой длине волны (около 11 м) здесь еще выражены эффекты огибания препятствий, и дальность связи может быть больше по сравнению с более высокочастотными УКВ диапазонами, где она зачастую определяется прямой видимостью. За прошедшее время в этом диапазоне образовалась достаточно обширная сеть связи. В настоящее время, имея CB радиостанцию можно связаться с пожарной охраной, милицией, скорой помощью и так далее, напрямую или через специальные диспетчерские службы, которые окажут вам помощь, вызвав по телефону нужного абонента.

Таблица примерной усредненной дальности связи:
— Между портативными рациями — (от 1 до 5 км.)
— Между автомобильной и портативной рацией — (от 2 до 8 км.)
— Между автомобильными рациями — (от 15 до 25 км.)
— Между базовой и портативной рациями — (от 3 до 10 км.)
— Между базовой и автомобильной рациями — (от 15 до 35 км.)
— Между базовыми рациями — (от 30 до 80 км.)

При этом для портативных станций мощность передатчика около — 4 Вт, а для автомобильных и базовых станций — 4 или 10 Вт. Увеличение мощности автомобильных и базовых станций без увеличения высоты установки антенны, не приводит к существенному увеличению дальности связи. Это связано с так называемым расстоянием первого скачка, когда радиоволна претерпевает первое отражение от поверхности земли. Приемник, расположенный чуть дальше этого радиуса может вообще не принять сигнал передатчика, сколь бы он ни был силен. Его могут услышать, но иногда уже за несколько сотен или тысяч километров.

Соответствие каналов, сеток и частот (МГц)

Канал	Сетка 1	Сетка 2	Сетка 3	Сетка 4	Сетка 5	Сетка 6	Сетка 7	Сетка 8	Сетка 9	Сетка 10	Сетка 11
1	25,165	25,615	26,065	26,515	26,965	27,415	27,865	28,315	28,765	29,215	29,665
2	25,175	25,625	26,075	25,525	26,975	27,425	27,875	28,325	28,775	29,225	29,675
3	25,185	25,635	26,085	26,535	26,985	27,435	27,885	28,335	28,785	29,235	29,685
4	25,205	25,655	26,105	26,555	27,005	27,455	27,905	28,355	28,805	29,255	29,705
5	25,215	25,665	26,115	26,565	27,015	27,465	27,915	28,365	28,815	29,265	29,715
6	25,225	25,675	26,125	26,575	27,025	27,475	27,925	28,375	28,825	29,275	29,725
7	25,235	25,685	26,135	26,585	27,035	27,485	27,935	28,385	28,835	29,285	29,735
8	25,255	25,705	26,155	26,605	27,055	27,505	27,955	28,405	28,855	29,305	29,755
9	25,265	25,715	26,165	26,615	27,065	27,515	27,965	28,415	28,865	29,315	29,765
10	25,275	25,725	26,175	26,625	27,075	27,525	27,975	28,425	28,875	29,325	29,775
11	25,285	25,735	26,185	26,635	27,085	27,535	27,985	28,435	28,885	29,335	29,785
12	25,305	25,755	26,205	26,655	27,105	27,555	28,005	28,455	28,905	29,355	29,805
13	25,315	25,765	26,215	26,665	27,115	27,565	28,015	28,465	28,915	29,365	29,815
14	25,325	25,775	26,225	26,675	27,125	27,575	28,025	28,475	28,925	29,375	29,825
15	25,335	25,785	26,235	26,685	27,135	27,585	28,035	28,485	28,935	29,385	29,835
16	25,355	25,805	26,255	26,705	27,155	27,605	28,055	28,505	28,955	29,405	29,855
17	25,365	25,815	26,265	26,715	27,165	27,615	28,065	28,515	28,965	29,415	29,865
18	25,375	25,825	26,275	26,725	27,175	27,625	28,075	28,525	28,975	29,425	29,875
19	25,385	25,835	26,285	26,735	27,185	27,635	28,085	28,535	28,985	29,435	29,885
20	25,405	25,855	26,305	26,755	27,205	27,655	28,105	28,555	29,005	29,455	29,905
21	25,415	25,865	26,315	26,765	27,215	27,665	28,115	28,565	29,015	29,465	29,915
22	25,425	25,875	26,325	26,775	27,225	27,675	28,125	28,575	29,025	29,475	29,925
23	25,455	25,905	26,355	26,805	27,255	27,705	28,155	28,605	29,055	29,505	29,955
24	25,435	25,885	26,335	26,785	27,235	27,685	28,135	28,585	29,035	29,485	29,935
25	25,445	25,895	26,345	26,795	27,245	27,695	28,145	28,595	29,045	29,495	29,945
26	25,465	25,915	26,365	26,815	27,265	27,715	28,165	28,615	29,065	29,515	29,965
27	25,475	25,925	26,375	26,825	27,275	27,725	28,175	28,625	29,075	29,525	29,975
28	25,485	25,935	26,385	26,835	27,285	27,735	28,185	28,635	29,085	29,535	29,985
29	25,495	25,945	26,395	26,845	27,295	27,745	28,195	28,645	29,095	29,545	29,995
30	25,505	25,955	26,405	26,855	27,305	27,755	28,205	28,655	29,105	29,555	30,005
31	25,515	25,965	26,415	26,865	27,315	27,765	28,215	28,665	29,115	29,565	30,015
32	25,525	25,975	26,425	26,875	27,325	27,775	28,225	28,675	29,125	29,575	30,025
33	25,535	25,985	26,435	26,885	27,335	27,785	28,235	28,685	29,135	29,585	30,035
34	25,545	25,995	26,445	26,895	27,345	27,795	28,245	28,695	29,145	29,595	30,045
35	25,555	26,005	26,455	26,905	27,355	27,805	28,255	28,705	29,155	29,605	30,055
36	25,565	26,015	26,465	26,915	27,365	27,815	28,265	28,715	29,165	29,615	30,065
37	25,575	26,025	26,475	26,925	27,375	27,825	28,275	28,725	29,175	29,625	30,075
38	25,585	26,035	26,485	26,935	27,385	27,835	28,285	28,735	29,185	29,635	30,085
39	25,595	26,045	26,495	26,945	27,395	27,845	28,295	28,745	29,195	29,645	30,095
40	25,605	26,055	26,505	26,955	27,405	27,855	28,305	28,755	29,205	29,655	30,105

Соответствие европейских сеток CB и сеток радиостанций различных марок

	Сетка 1	Сетка 2	Сетка 3	Сетка 4	Сетка 5	Сетка 6	Сетка 7	Сетка 8	Сетка 9	Сетка 10	Сетка 11
Dragon	А	B	С	D	Е	F	G	H	I	L
Alan		А	В	С	D	Е	F	G	H	I	L
MegaJet-3031			А	В	С	D	Е	F
Yosan			А	В	С	D	Е
Maycom	D-	E-	A	B	C	D	E	A+	B+	C+

Рекомендуемый для использования частными лицами участок диапазона 27 МГц простирается от 26,965 МГц до 27,855 и охватывает 80 каналов двух сеток. Cтолбец 5 показывает частоты 40 канальных станций. Работа в полном диапазоне формально разрешена только при наличии радиолюбительской категории, начиная с 4-ой. Отечественные станции имеют ограниченное число каналов, как правило, от 1 до 3. Кроме того станции с ограниченным числом каналов не имеют так называемого канала «бедствия» — 27.065 мГц 9 канал.

Таблица частотных каналов диапазона 27 МГц

Номер канала	Частота БЗБ/СВ МГц	Частота Д/СВ МГц
1*	26.965	27.415
2	26.975	27.425
3	26.985	27.435
4	27.005	27.455
5	27.015	27.465
6	27.025	27.475
7	27.035	27.485
8	27.055	27.505
9*	27.065	27.515
10	27.075	27. 525
11	27.085	27.535
12	27.105	27.555
13	27.115	27.565
14	27.125	27.575
15	27.135	27.585
16	27.155	27.605
17	27.165	27.615
18	27.175	27.625
19*	27.185	27.635
20	27.205	27.655
21	27.215	27.665
22	27.225	27.675
23	27.255	27.705
24	27.235	27.685
25	27.245	27.695
26	27.265	27.715
27	27.275	27.725
28	27.285	27.735
29	27.295	27.745
30	27.305	27. 755
31	27.315	27.765
32	27.325	27.775
33	27.335	27.785
34	27.345	27.795
35	27.355	27.805
36	27.365	27.815
37	27.375	27.825
38	27.385	27.835
39	27.395	27.845
40	27.405	27.855

	-Запрещен для работы
	-Частота службы спасения
	— Частота информационного канала
	-Частоты для физических лиц
	— Частоты для организаций

Допускается работа радиостанций с мощностью передатчика не более 10 Вт, а также радиостанций с классом излучения только АЗЕ, только J3E, только F3E или с несколькими классами излучений. В режиме J3E может использоваться верхняя или нижняя боковая полоса частот.

В одноканальных радиостанциях может использоваться любая радиочастота соответствующего диапазона, кроме номинала частоты 27065 кГц.

В многоканальных радиостанциях типа БЗЕ/СВ обязательно наличие частоты 27065 кГц (канал № 9 — бедствия и безопасности).

Частотные каналы с № I no № 40 — соответствуют международной нумерации, а каналы № 56, 62, 68, 70, 74 -национальной нумерации.

Канал № 9 (27065 кГц) станций БЗЕ/СВ является каналом бедствия и безопасности.

Канал № 19 (27185 кГц) станций БЗЕ/СВ рекомендуется использовать в качестве информационного канала для автомобилистов.

FRS

FRS (Family Radio Service — Семейная радиосвязь) УКВ диапазон, который включает в себя 14 симплексных радиоканалов с шагом 25 кГц. Мощность радиостанций чаще всего — 500 мВт. Радиостанции оснащены CTCSS кодеком на 38 тонов. Дипазон безлецензионный и предназначен для использования на территории США и Канады. Для использования на территории Европы, в том числе и России запрещён. FRS — (462,5625- 467,7125 МГц), разрешена мощность до 0,5 Вт на территории США.

КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)
1	462.5625	8	467.5625
2	462.5875	9	467.5875
3	462.6125	10	467.6125
4	462.6375	11	467.6375
5	462.6625	12	467.6625
6	462.6875	13	467.6875
7	462.7125	14	467.7125

PMR

PMR (Personal Mobile Radio — Личное мобильное радио) диапазон включает в себя 8 симплексных каналов с шагом 12,5 кГц. Мощность радиостанций — 500 мВт. Обычно PMR-радиостанции оснащены CTCSS кодеком на 38 тонов. В этом диапазоне разрешается использование станций мощностью до 0,5 Вт на территории Европы и США.

КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

KDR

KDR (Kort Distanse Radio — радио коротких дистанций) диапазон включает в себя 6 симплексных каналов. Мощность радиостанций — 50-100 мВт.

КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)
1	444.600	4	444.825
2	444.650	5	444.850
3	444.800	6	444.975

GMRS

GMRS (General Mobile Radio Service — Основная Подвижная РадиоСлужба) включает в себя 16 радиоканалов с шагом 25 кГц. Мощность радиостанций — от 1 Вт. Радиостанции оснащены CTCSS кодеком на 38 тонов. Дипазон безлицензионный и предназначен для использования на территории США и Канады. В этом диапазоне различают нижний GMRS и высокий GMRS. Чаще всего в недорогих, не профессиональных рациях используется нижний GMRS, для расширения FRS диапазона. GMRS 462 МГц — (462,5625-462,7250 МГц), разрешена мощность до 2 Вт на территории США.

Таблица частот каналов GMRS.

КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)
1	462.550	9	467.550
2	462.575	10	467.575
3	462.600	11	467.600
4	462.625	12	467.625
5	462.650	13	467.650
6	462.675	14	467.675
7	462. 700	15	467.700
8	462.725	16	467.725

Таблица частот каналов FRS/GMRS.

КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)
FRS-1	462.5625	FRS-12	467.6625
FRS-2	462.5875	FRS-13	467.6875
FRS-3	462.6125	FRS-14	467.7125
FRS-4	462.6375	GMRS-15	462.5500
FRS-5	462.6625	GMRS-16	462.5750
FRS-6	462.6875	GMRS-17	462.6000
FRS-7	462.7125	GMRS-18	462.6250
FRS-8	467.5625	GMRS-19	462.6500
FRS-9	467.5875	GMRS-20	462.6750
FRS-10	467.6125	GMRS-21	462. 7000
FRS-11	467.6375	GMRS-22	462.7250

К сожалению, диапазоны FRS,KDR,GMRS запрещены к применению на территории России, так как на этих участках расположены частоты станций различных специальных служб,и можно понести наказание за помехи их работе.

Кроме CB легален LPD, а с 2005 года и PMR.

LPD

LPD (Lower Power Device — Маломощное устройство) дипазон в ключает в себя 69 симплексных каналов с шагом 25 кГц. Мощность радиостанций — 10 мВт. Обычно LPD-радиостанции оснащены CTCSS кодеком на 38 тонов. Диапазон безлицензионный и предназначен для использования на территории России и стран Европы.

Частоты каналов LPD (в скобках указаны каналы 8-канальных станций)

КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)
1 (1)	433.075	24	433.650	47	434.225
2 (2)	433. 100	25	433.675	48	434.250
3	433.125	26	433.700	49	434.275
4	433.150	27	433.725	50	434.300
5	433.175	28	433.750	51	434.325
6 (3)	433.200	29	433.775	52	434.350
7	433.225	30 (8)	433.800	53	434.375
8	433.250	31	433.825	54	434.400
9	433.275	32	433.850	55	434.425
10 (4)	433.300	33	433.875	56	434.450
11	433.325	34	433.900	57	434.475
12 (5)	433.350	35	433.925	58	434.500
13	433.375	36	433. 950	59	434.525
14	433.400	37	433.975	60	434.550
15	433.425	38	434.000	61	434.575
16	433.450	39	434.025	62	434.600
17 (6)	433.475	40	434.050	63	434.625
18	433.500	41	434.075	64	434.650
19	433.525	42	434.100	65	434.675
20	433.550	43	434.125	66	434.700
21	433.575	44	434.150	67	434.725
22	433.600	45	434.175	68	434.750
23 (7)	433.625	46	434.200	69	434.775

Таблица всех CTCSS кодов

64 тона:

№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)
1	33. 0	17	71.9	33	123.0	49	183.5
2	35.4	18	74.4	34	127.3	50	186.2
3	36.6	19	77.0	35	131.8	51	189.9
4	37.9	20	79.7	36	136.5	52	192.8
5	39.6	21	82.5	37	141.3	53	196.6
6	44.4	22	85.4	38	146.2	54	199.5
7	47.5	23	88.5	39	151.4	55	203.5
8	49.2	24	91.5	40	156.7	56	206.5
9	51.2	25	94.8	41	159.8	57	210.7
10	53.0	26	97.4	42	162. 2	58	218.1
11	54.9	27	100.0	43	165.5	59	225.7
12	56.8	28	103.5	44	167.9	60	229.1
13	58.8	29	107.2	45	171.3	61	233.6
14	63.0	30	110.9	46	173.8	62	241.8
15	67.0	31	114.8	47	177.3	63	250.3
16	69.4	32	118.8	48	179.9	64	254.1

39 тонов:

№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)
1	67.0	11	94.8	21	131.8	31	186.2
2	69. 3	12	97.4	22	136.5	32	192.8
3	71.9	13	100.0	23	141.3	33	203.5
4	74.4	14	103.5	24	146.2	34	210.7
5	77.0	15	107.2	25	151.4	35	218.1
6	79.7	16	110.9	26	156.7	36	225.7
7	82.5	17	114.8	27	162.2	37	233.6
8	85.4	18	118.8	28	167.9	38	241.8
9	88.5	19	123.0	29	173.8	39	250.3
10	91.5	20	127.3	30	179.9

38 тонов:

№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)
1	67. 0	11	97.4	21	136.5	31	192.8
2	71.9	12	100.0	22	141.3	32	203.5
3	74.4	13	103.5	23	146.2	33	210.7
4	77.0	14	107.2	24	151.4	34	218.1
5	79.7	15	110.9	25	156.7	35	225.7
6	82.5	16	114.8	26	162.2	36	233.6
7	85.4	17	118.8	27	167.9	37	241.8
8	88.5	18	123.0	28	173.8	38	250.3
9	91.5	19	127.3	29	179.9
10	94.8	20	131.8	30	186.2

Тональный шумоподавитель CTCSS (Continuous Tone-Coded Squelch System) является методом управления доступом в системах радиосвязи, основанный на присутствии в полезном сигнале звуковых тонов определенной частоты, лежащих вне частотного диапазона модуляции (вне области слышимости) на частотах ниже 300 Гц.

Приемник радиостанции активизируется только при появлении заданного тона CTCSS, на который она запрограммированна. Система CTCSS является стандартной функцией в большинстве моделей современного радиооборудования. Однако число прошитых суб-тонов в LPD-радиостанциях 38, в радиолюбительских 39.

CTCSS используется для органиации множества независиммых и практически не мешающих друг другу групп абонентов на одной частоте. Практически не мешающих — потому что передавать что-либо в каждый момент времени может лишь один абонент любой из групп, при этом принимать его сообщение будут лишь абоненты той группы, в которую входит передающий абонент.

Различные производители именуют CTCSS по разному. На пример Motorola обозначает CTCSS как PL (Private Line — Приватная линия), GE`s / Ericsson как CG (Channel Guard — Защита канала), а Kenwood как QT (Quiet Talk — Тихий разговор).

Добро пожаловать в наш блог :: Запрещённые частоты на территории РФ

Вашему вниманию предлагаю список частот, которые официально запрещены к использованию радиолюбителями на всей территории Российской Федерации. Таблицу пополняем фото.

КГц
500

МГц
1,544-1,545
1,645-1,646
2,040
2,125-2,135
2,145
2,147-2,153
2,173-2,190
2,380
2,498-2,502
2,850-3,155
3,400-3,500
3,900-3,950
4,125
4,175
4,177
4,188
4,207
4,210
4,430
4,650-4,750
4,995-5,005
5,410
5,480-5,730
6,215
6,268
6,282
6,312
6,314
6,525-6,765
8,195-8,416
8315-9,040
9,995-10,100
11,175-11,400
12,230-12,575
13,200-13,360
14,957-14,967
14,990-15,900
16,360-16,806
17,900-18,030
18,055-18,065
18,780-18,900
19,680
19,990-20,010
21,350-21,370
21,924-22,000
22,376
24,990-25,010
26,100
33,325
36,650
40,000
40,100
40,200
40,300
41,300
42,000
42,450
42,750
43,150
43,750
44,300
44,400
44,600
44,700
44,300
44,900
45,100
45,125
45,200
45,300
45,350
45,400
45,600
45,700
45,800
46,425
46,475
46,550
46,600
46,350
46,700
46,775
46,825
46,875
46,956
47,075
47,125
47,375
47,575
47,825
47,975
48,075
74,300-75,400
121,300
121,716-121,784
130,133-130,201
139,174-139,242
156,325
156,300
243,000
300,200
406,000-406,100

Министерство обороны РФ

254. 000, 254.685, 380.000, 393.100 — диапазоны частот Минобороны РФ.

ФАПСИ

148-149 (шаг 1) — полоса радиочастот предназначается для преимущественного использования средствами радиосвязи МВД РФ.

149-149.9 (шаг 0.9) — полоса радиочастот предназначается для использования радиоэлектронными средствами правительственной связи, безопасности и обороны РФ.

157.875 — канал особого назначения ФАПСИ.

162.7625-163.2 (шаг 0.4375) — полоса радиочастот предназначается для использования радиоэлектронными средствами правительственной связи, безопасности и обороны РФ.

168.5-171.15 (шаг 2.65) — полоса радиочастот предназначается для использования радиоэлектронными средствами правительственной связи, безопасности и обороны РФ.

169.455 и 169.462 — каналы особого назначения ФАПСИ.

171.15-173 (шаг 1.85) — полоса радиочастот предназначается для преимущественного использования средствами радиосвязи МВД РФ.

173-174 (шаг 1) — полоса радиочастот предназначается для использования радиоэлектронными средствами правительственной связи, безопасности и обороны РФ.

273-300 (шаг 27) — полоса радиочастот предназначается для использования радиоэлектронными средствами правительственной связи, безопасности и обороны РФ.

300-308 (шаг 8) — полоса радиочастот предназначается для фиксированной и подвижной служб. Отдельные участки в этой полосе используются радиоэлектронными средствами правительственной связи, безопасности и обороны РФ.

308-328.6 (шаг 20.6) — полоса радиочастот предназначается для преимущественного использования радиоэлектронными средствами правительственной связи, безопасности и обороны РФ.

328.6-335.4 (шаг 6.8) — полоса радиочастот предназначается для воздушной радионавигационной службы и преимущественно используется радиоэлектронными средствами правительственной связи, безопасности и обороны РФ.

335.4-336 (шаг 0.6) — полоса радиочастот предназначается для преимущественного использования радиоэлектронными средствами правительственной связи, безопасности и обороны РФ.

336-344 (шаг 8) — полоса радиочастот предназначается для фиксированной и подвижной служб. Отдельные участки в этой полосе используются радиоэлектронными средствами правительственной связи, безопасности и обороны РФ.

344-390 (шаг 46) — полоса радиочастот предназначается для преимущественного использования радиоэлектронными средствами правительственной связи, безопасности и обороны РФ.

Пожарная охрана

148.050, 148.075, 148.125, 148.200 — все частоты штаба пожарной охраны Москвы.

495-505 кГц (шаг 10) — радиочастота 500 кГц является международной частотой бедствия и вызова для радиотелеграфии Морзе.

Запрещаются любые излучения, которые могут создавать вредные помехи связям в случае бедствия, аварии, срочности или для обеспечения безопасности на частотах 500 кГц, 2174.5 кГц, 2182 кГц,

2187.5 кГц, 4125 кГц, 4177.5 кГц, 4207.5 кГц, 6215 кГц, 6268 кГц, 6312 кГц, 8291 кГц, 8376.5 кГц, 8414.5 кГц, 12290 кГц, 12520 кГц, 12577 кГц, 16420 кГц, 16695 кГц, 16804.5 кГц, 121.5 МГц, 156.525 МГц, 156. 8 МГц и в полосах частот 406-406.1 МГц, 1544-1545 МГц и 1645.5-1646.5 МГц.

Запрещаются также любые излучения на любой другой дискретной частоте, причиняющие вредные помехи связям в случае бедствия и для обеспечения безопасности.

2173.5-2190.5 (шаг 17) — радиочастота 2182 кГц (несущая) является международной частотой бедствия и вызова для радиотелефонии.

Эта радиочастота может использоваться для целей поиска и спасания пилотируемых космических кораблей. Радиочастоты 2174.5 кГц, 4177.5 кГц, 6268 кГц, 8376.5 кГц, 12520 кГц и 16695 кГц являются международными частотами, предназначенными исключительно для обмена информацией в случае бедствия и для обеспечения безопасности на море с использованием аппаратуры узкополосной телеграфии (буквопечатание).

Радиочастоты 2187.5 кГц, 4207.5 кГц, 6312 кГц, 8114.5 кГц, 12577 кГц и 16804.5 кГц являются международными частотами, предназначенными исключительно для вызова при бедствии и в целях безопасности плавания с использованием аппаратуры цифрового избирательного вызова. Другие передачи в указанной полосе частот запрещаются.

117.975-137 (шаг 19.025) — полоса радиочастот предназначается для преимущественного использования воздушной подвижной службой. Отдельные участки в этой полосе радиочастот могут использоваться воздушной подвижной спутниковой (Р) службой. Воздушная аварийная радиочастота 121.5 МГц используется станциями воздушной подвижной службы, работающими в полосе частот 117.975-137 МГц, для радиотелефонной связи в случае бедствия и для обеспечения безопасности.

121.5 МГц может также использоваться для этих целей станциями спасательных средств и аварийными радиомаяками-указателями места бедствия, для целей поиска и спасания пилотируемых космических кораблей. 121.45-121.55 МГц может использоваться подвижной спутниковой службой для приема на борту спутника сигналов от аварийных радиомаяков, передающих сигналы на радиочастоте 121.5 МГц.

123.1 МГц является вспомогательной частотой для воздушной аварийной частоты 121.5 МГц и предназначается для использования станциями воздушной подвижной службы, а также другими подвижными и сухопутными станциями, участвующими в совместных поисковых и спасательных операциях. Подвижные станции морской подвижной службы могут поддерживать связь на этих частотах со станциями воздушной подвижной службы в случае бедствия и для обеспечения безопасности.

136-137 МГц может использоваться службой космической эксплуатации (Космос-Земля), службой космических исследований (Космос-Земля) и метеорологической спутниковой (Космос-Земля) службой на вторичной основе.

156.8 МГц является международной частотой бедствия, безопасности и вызова в морской подвижной службе для радиотелефонии. Эта радиочастота может использоваться для поиска и спасания пилотируемых космических кораблей.

406-406.1 (шаг 0.1) — полоса радиочастот предназначается исключительно для спутниковых аварийных радиомаяков — указателей места бедствия (Земля-Космос).

RD3AVG 04-янв, 2013, 00:58 В мире радиолюбителя 5 138 903

http://www.433175.ru/index.php?newsid=677

Прослушивание радиоканалов силовых структур — vonnaz — LiveJournal

У тебя рация- говно, а у меня японский радиосканер.

Дукус Исрапилов, Чистилище.

Думаю, ценность и важность информации не подлежит никакому сомнению. Тот, кто владеет информацией- владеет миром. В частности, заранее знать мысли и действия врага есть крайне важный аспект любой борьбы.
Вы- солдат. Враг ваш на данный момент- силовики РФ, как идеологический, так и фактический. Хорошо бы знать их действия наперед, когда очередная машина подлетает в воздух, а пламя охватывает чей-то дом. Да что пламя- даже пламя революции, распространяемое листовками и стикерами, уже привлекает к себе пристальное внимание органов безопасности.
Решение есть. Сканер, сканирующий приемник портативный.
Зачастую я слышу, как угнанная машина уходит от погони ДПС. «Пошел на Московскую, перехватываю на Галкинской, ставим кордон на Ленинградском.» Зачастую неудавшийся угонщик оказывается повязанным лицом в снег, и поделом. Почему? Потому что за незнание надо платить. Зачастую- годами своей жизни. Было бы подобное устройство у него в кармане- он бы ушел дворами, вывернулся, прошел между кордонов и растворился.
Чуете суть? Это же доступ практически ко всей оперативной обстановке города, которая касается и вас. Причем информация актуальная, скажем так- из первых рук. Что еще нужно для счастья?
Что ж, перейдем к практической точке вопроса.
1. Для начала, определитесь с территорией.
Если ваш город- замкадск, то вам подойдет трансивер, работающий в диапазонах 148-149 МГц и 171-173 МГц в большинстве случаев(144-174, оно же двойка), иногда- 450-480 МГц. Связь аналоговая, так что подойдет по сути все. Мой выбор в данном случае- YAESU VX-3R, Япония.
Если вы проживаете в Москве, СПб либо прочем миллионнике, то вам потребуется цифровой сканер, поддерживающий APCO25. В данном случае могу порекомендовать Uniden BCD396XT. Цена, конечно, кусается, но что поделать- цифра того стоит.
2. Дальше что? По юниденам, к сожалению, рассказывать не буду, дабы не врать, если интересно- подскажу куда обратиться, а вот про аналог продолжим.
Пришел вам сканер, распаковали, достали, включили. Первое, что вам нужно сделать- найти хорошее место для приема. Руководствуемся тремя принципами- повыше от земли, поменьше помех, поближе к центру города. Хорошее место- балкон на 9 этаже с выключенными электроприборами в квартире, где нибудь в центре. Плохое место- стол с работающим компьютером на первом этаже панельной многоэтажки, находящейся на окраине города. Учтите, любая техника, особенно компьютеры, создают огромное количество помех, которые вам будут серьезно мешать. Можете, конечно, купить стационарную антенну, поставить на крышу, настроить ксв и вперед- но навряд ли это вам по силам. Штатная резиновая антенна ловит очень слабо, так что не мешайте ей.
3. Итак, сели вы на балконе. Перед вами- блокнот и ручка. Этого хватит. Задайте диапазон частот для поиска. Скорее всего, работать вам придется в 148-149 МГц. Установите, включите сканирование, выставьте звук погромче. Процесс не очень быстрый, понадобится терпение и желание. Идеальное время для сканирования- с 8 до 10 утра и с 6 до 9 вечера, радиообмен наиболее частый. Отдельной чередой стоит, конечно, блядская пятница, с 10 вечера до 2 ночи, самая мякотка, так скажем. Приемник сканирует, вдруг сканирование прервалось, послышался голос в стиле «угол 228 шиповнику»- все, вы нашли волну. Запишите ее в блокнотик и продолжайте сканирование. Наберется таких штук 10-20, в зависимости от города- забейте их в канальную память и начните сканирование уже по ним, анализируя, кто же там ведет радиообмен. Пробивают машины и номера- ГИБДД, дают вызовы по квартирам- ГОВД, тревожные кнопки- ОВО, пробивают пешеходов- ППС…короче поймете.
Не удалось ничего услышать? Попробуйте 171-173, скорее всего цель находится там. Нет и там- 450-480. Если глухо и там- включите режим частотомера, подойдите к силовику, когда тот передает что-то по рации и активируйте. Частоту примерно определит, остальное- дело техники. Либо купите профессиональный частотомер, с таким нигде не пропадешь.
4. Что ж, основные каналы вы нашли и слушаете, но остались определенные моменты.
Предположим, нашли вы частоту, по которой вроде как идет радиообмен, только слышны непонятные чередующиеся шумы. Скорее всего, это- APCO25, для которой нужно использование цифрового сканера, пример можете посмотреть выше. Суть работы такая же, есть определенные отличия в поиске разве что.
Нашли вы частоту, а там вроде как и речь, но ничего не понятно, как-будто бульканье. Это- работа скремблера на инверсию. Им обычно пользуется наружное наблюдение, сидящее на 148.600 и 148.625. Скремблер по сути информацию не защищает, просто служит для отсева нежелательных лиц. Прослушать такого рода радиообмен можно купив сканер наподобие Алинко, у некоторых из них есть встроенный скремблер/дескремблер, припаяв плату на дексремблирование к вашему трансиверу, если он это поддерживает, либо пропустив обмен через ноутбук с помощью программы дескремблер.
Нашли вы частоту- а там постоянный шум, довольно сильный, и, зачастую, усиливающийся при приближении к вашему компьютеру- выключите компьютер…
Нашли вы частоту- а там слышно только диспетчера? Значит, либо вы просто не слышите пешек(наряды), либо частоты разнесены. Прием по одной, ответ по другой.
Напоследок: ФСБ, ФСОБ и ФСО послушать, к сожалению не удастся. Они либо используют псевдослучайный перескок частот, который простым сканером не откроешь, либо шифрованный APCO25, что вскрыть практически невозможно…

2.07.2012

CB, Low Band, LPD, PMR, UHF и VHF

Радиочастотные каналы во всех странах мира являются стратегическим гос.ресурсом, для пользования которым требуются разрешения. Некоторые частоты выделены в «свободное» пользование гражданской радиосвязи: CB, LB, LPD, PMR, UHF и VHF. Рассмотрим особенности каждого из стандартов.

Радиочастотные каналы во всех странах мира считается стратегическим государственным ресурсом, для пользования которым требуются разрешения. При этом некоторые частоты выделены специально для «свободного» пользования, для гражданской радиосвязи. При этом разброс частот достаточно большой: современные рации работают в диапазонах CB, LB, LPD, PMR, UHF и VHF. Рассмотрим, что означают эти буквы, и каковы особенности каждого из стандартов.

Стандарты и частоты

За каждым из стандартов зафиксирован определенный частотный ресурс. В зависимости от физических параметров волны, она имеет свои особенности, включая максимальную дальность. Приведем краткую характеристику каждого из диапазонов.

CB, или «гражданский диапазон». Частота – 27 МГц Классический частотный ресурс для пользования гражданскими лицами без соответствующих разрешений. Находит самое широкое применение, так как отличается достаточно большой дальностью связи. В частности, частота 27.135МГц – это стандартная в России частота дальнобойщиков и автомобилистов, в кабинах которых установлены автомобильные рации.
LPD, или «диапазон маломощных устройств». Частотный диапазон 433.075 МГц до 434.775 Мгц. Формально в данном диапазоне должны работать устройства с мощностью передатчика не более 0,01 Вт и применяются только для связи малого радиуса действия (несколько метров). Широко применяется этот диапазон для радиосвязи с различными техническми устройствами (например, автомобильные сигнализации).
PMR, или «диапазон частной мобильной радиосвязи». Частотный диапазон 446,000—446,100 MHz. Предназначен для применения частных бытовых аналоговых раций с мощностью передатчика не более 0,5 Вт. Зачастую применяются как альтернатива CB частотам. Радиус действия – до нескольких километров при условии прямой видимости.
VHF «очень высокие частоты», или в российской терминологии УКВ. Частота 136-174 МГц. Главный частотный диапазон для раций, работающий с частотной модуляцией (FM). Применяется также в качестве рабочей частоты для цифровых радиостанций. Особенность волн – распространение по прямой линии в пределах видимости. Они не отражаются от ионосферы, а уходят в космос, потому передача отраженных сигналов невозможна. Следует учитывать, что многие частоты данного диапазона запрещены для свободного использования радиолюбителями.
UHF, или в российской терминологии дециметровые волны (ДМВ) на частоте 400-430 МГц. Широко распространены в качестве несущих частот для профессиональных радиостанций, как портативных, так и автомобильных. Активно используются для цифровой радиосвязи, так как обеспечивают компактную передачу цифрового сигнала на достаточно большие расстояния (зачастую до 100 км).

Какая частота лучше?

Многие люди, приступая к выбору радиостанции, интересуются, какой частотный диапазон лучше, и какому устройству отдать предпочтение. Строго говоря, каждый диапазон решает свою конкретную задачу, и явных «лидеров», а также «аутсайдеров» тут нет. Потому следует выбирать устройство, исходя из поставленной задачи.

А именно, СВ-диапазон идеально подходит для дальней связи. Широко применяется дальнобойщиками, таксистами, логистами, силовыми и охранными структурами для координации удаленных сотрудников. Кроме того, тот же СВ-диапазон хорош для любительской радиосвязи.

Для более продвинутой, но ближней связи идеально подходят высокие частоты: VHF и UHF. Большинство современных моделей раций поддерживают обе эти частоты. Благодаря цифровой передаче голоса или частотной модуляции удается достичь гораздо более высокого качества связи. Потому если расстояние не столь важно, а приоритет – на качество связи и комфорт эксплуатации, следует остановиться на выборе высокочастотных устройств.

Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Москва, 22 июля 2014 г. — Министр связи и массовых коммуникаций РФ Николай Никифоров провел очередное заседание ГК РФ. В ходе заседания было принято решение использовать диапазоны радиочастот 890–915 МГц и 935–960 МГц для создания сети LTE и ее дальнейших модификаций на всей территории России. В последнее время эти спектры использовались только для стандарта второго поколения (GSM).

Заседание Государственной комиссии по радиочастотам, 22 июля 2014 г., г. Москва, 28 июля 2014 г.

11 декабря 2013 года ГКВР уже принял решение о внедрении принципа технологической нейтральности для радиочастот 890–915 МГц и 935–960 МГц для развития 3G, а также 1710–1785 МГц и 1805–1880 МГц для использования LTE. Таким образом, был расширен спектр частот, пригодных для использования LTE. Кроме того, в прошлом месяце в России начала работать коммерческая мобильная сеть, работающая в диапазоне 1800 МГц.В нашей стране это был первый запуск такой сети, основанный на принципе технологической нейтральности.

Обеспечение населения России современными средствами связи — одно из приоритетных направлений деятельности Минкомсвязи. Введенный принцип технологической нейтральности позволит операторам строить высокоскоростные сети доступа в Интернет на основе технологий LTE на частотах, на которых ранее действовали стандарты сети GSM. Эти меры приведут к повышению качества услуг связи.

Принято решение о проведении аукциона на право использования радиочастоты 2570-2620 МГц (электронные устройства стандарта Multichannel Multipoint Distribution System) для электронных устройств стандарта LTE и его дальнейших модификаций. Победители конкурса получат возможность оказывать услуги связи на территории России с использованием радиочастот 2570–2595 МГц и 2595–2620 МГц. Получение на аукционе лицензии на оказание услуг связи с использованием радиочастотного спектра повысит прозрачность и эффективность распределения и использования радиочастот.

На заседании ГК РФ также обсуждались вопросы присоединения Российской Федерации к ряду решений Комитета по электронным средствам Европейской конференции администраций почты и телекоммуникаций. Члены ГК РФ утвердили методику расчета зоны обслуживания электронных устройств стандарта наземного цифрового телевидения DVB-T2, а также внесли ряд дополнений в «Перечень электронных и высокочастотных устройств, разрешенных к ввозу на территорию Российской Федерации». .

любительских радиочастот

Частоты по штатам и округам

Делавэр
Уезд	Частота
Кент	Первичная 146. 97 PL 77.0 Среднее 147,300 PL 77,0
Новый замок	Первичная 449,025 + ПЛ 131,8 Среднее: 146.700 + 131.8
Суссекс	Первичный 147,330 + PL 156,7

Мэриленд
Уезд	Частота
Кэролайн
Сесил	Первичная 146.850 / 146,250 PL 107,2 Вторичное 449,825 / 444,825 PL 167,9
Кент	147,375, PL 156,7
Ресторан королевы Анны	VHF 2M 146,940 МГц (смещение 0,600) PL тон 107,2 UHF 70 см 448,225 МГц (смещение -5,000) PL тон 107,2
Талбот	Первичная 147. 045

Нью-Джерси
Уезд	Частота
Атлантика	146,745 МГц, разделенная 146,2 PL
Берлингтон	147.150+ 145.470- PL 127,3 для обоих
Камден
Мыс Май	Первичный 147,420 Симплексный Вторичный 147,535 Симплексный 146,610 PL (-) PL 88,5 (N2CMC)
Камберленд	Первичная 146.655 PL 179,9 Среднее 146.805 — PL 110.9
Глостер	147,180 + 131,8 (GCARC) 442,100 + PL 131,8 (GCARC)
Хантердон	Первичный 147,375 PL 151,4 Среднее 147. 015 PL 151.4
Мерсер	Первичная 147.105 МГц, PL 123.0
Миддлсекс	Первичный 146,760 PL 156,7 Simulcast: 443.200 PL 141.3 Echolink K2GE Node # 155481 или N2JWX Node # 584740
Монмут	Первичный 147.045 PL 67.0 Среднее 448,725 PL 127,3
Моррис	145.370 (-) PL 151,4
Океан	Первичный 146.955 PL 103.5 Среднее 146,835 PL 127,3
Салем	Первичная 146,625
Сомерсет	Первичная 445.725 PL 141,3 Среднее 448,175 PL 141,3 Доп. 224,880
Суссекс	Первичный 146,925 (-) PL 151,4 Среднее 147,300 (-) PL 151,4
Уоррен	Первичный 146,820 (-) PL 110,9 Среднее 443. 850 (+) PL 110.9 Узел IRLP № 4909

Пенсильвания
Уезд	Частота
Беркс	Первичная 147.180 PL 110.0 Среднее 145.490 PL 114.8 Альтернативный 145.15 PL 114.8
баксов	Первичная 147,30 PL 131,8 Среднее 145,30 PL 131,8
Углерод	Первичный 147,255 PL 162,2
Честер	Первичная 446.525 PL 100,0
Делавэр	446,775 — PL 88,5 224,220 — PL 173,8
Лихай	Первичный 146. 940 (-) PL 71.9 Среднее 146,700 (-) PL 151,4 Высшее 147,135 (+) PL 167,9
Нортгемптон	То же, что и округ Лихай (вверху)
Монро	Первичная 145.23 PL 77.0 Вторичный 146,865 PL 100,0 (OES)
Монтгомери	146,835 PL 88,5 AA3E Первичный 145.190 PL 131.8 N3ZA Вторичный W3FRC 147.270 CSQ Альтернативный
Филадельфия	Первичная 147.360 PL 131,8; 224.500 PL 131,8 Среднее 444.050 PL 131,8

Частоты по системе и группе

WA3BXW (Bears) Повторитель
Округ, штат	Частота
Лоуэр Бакс, Пенсильвания	444. 200+ PL 131.8
Лоуэр Монро, Пенсильвания	444,250+ PL 131,8
Аппер Бакс, Пенсильвания	442.950+ PL 131.8
Честер, Пенсильвания	447,125- PL 131,8
Сесил, Мэриленд	447.325- PL 131,8
Оушен, Мэриленд	447,225- PL 131,8
Атлантик и Камберленд, штат Нью-Джерси	447,425- PL 131,8
Сомерсет, Нью-Джерси	444.500+ PL 131,8
Кент, DE	449.725- PL 131,8

N3MSK ретранслятор УВЧ
Округа	Частота
Сомерсет, Нью-Джерси	445,725 PL 141. 3
Хантердон, Нью-Джерси	449,575- PL 151,4
Central Bucks, PA	447.975- PL 127.3

Комплексная группа повторителей
Округа	Частота
Лихай, Пенсильвания	146.655- PL 136,5
Сесил, Мэриленд	147.165+ PL 107.2
Бакс, Пенсильвания	147,300- PL 131,8
Монро, Пенсильвания	145.230- PL 77.0
Уоррен, Нью-Джерси	147.015+ PL 151. 4

Портал | Радиочастота (10 МГц — 300 ГГц)

Литература
- Поиск Поиск в базе данных научной литературы
- Мобильная связь
  - Исследования населения
  - Экспериментальные исследования
  - Исследования мобильной связи 5-го поколения (5G)
- 50/60 Гц
  - Исследования населения
  - Экспериментальные исследования (магнитные поля)
  - Экспериментальные исследования (электрические поля)
- Дети и молодые животные
  - Исследования населения
  - Экспериментальные исследования
- Статические поля
  - Экспериментальные исследования (магнитные поля)
  - Экспериментальные исследования (электрические поля)
Технологии
- Источники ЭМП База данных измерений различных устройств и приборов
- генеральный
  - Электрические поля
  - Магнитные поля
  - Электромагнитные поля
  - Электромагнитный спектр
  - Исторический обзор
- Статические поля (0 Гц)
  - Естественные статические поля
  - Искусственные статические поля
  - Системы пассажирского железнодорожного транспорта общего пользования
  - Высоковольтный постоянный ток (HVDC)
  - Конвертерная станция
  - МРТ
  - Магнитные средства защиты (одеяла, нашивки, браслеты и т. Д.)
- Низкая частота (0,1 Гц – 1 кГц)
  - Производство и распределение электроэнергии
  - Электросеть
  - Воздушные линии электропередачи
  - Подземные кабели
  - Подстанции
  - Источники воздействия дома
  - Система тягового питания 16.7 Гц
- Промежуточная частота (1 кГц – 10 МГц)
  - Естественные поля промежуточной частоты
  - Искусственные поля промежуточной частоты
  - Индукционные плиты
  - Электрические транспортные средства
  - Беспроводное зарядное устройство для электромобилей
  - Другие источники полей
- Радиочастота (10 МГц — 300 ГГц)
  - Естественные радиочастотные поля
  - Искусственные радиочастотные поля
  - Мобильная связь
  - Радиовещательные передатчики (радио и телевидение)
  - Цифровое радио TETRA
  - Микроволновая печь
  - Другие источники воздействия
Глоссарий
Эффекты
- генеральный
  - Виды учебы
  - Оценка
  - Острые и хронические эффекты
  - Чувствительность разных групп населения
- Статические поля (0 Гц)
- Низкая частота (0. 1 Гц – 1 кГц)
  - Генотоксичность
  - Электромагнитная гиперчувствительность
  - Нейродегенеративные заболевания (болезнь Паркинсона, болезнь Альцгеймера, БАС)
  - Рак и детский лейкоз
  - Модификация мозговых волн
  - Сердечно-сосудистая система
  - Секреция мелатонина
  - Имплантаты
  - Косвенные эффекты
- Промежуточная частота (1 кГц – 10 МГц)
- Радиочастота (10 МГц — 300 ГГц)
  - Рак
  - Электромагнитная гиперчувствительность
  - ЭЭГ / мозговая активность
  - Когнитивные, психомоторные функции и функции памяти
  - Спать
  - Гематоэнцефалический барьер
  - Плодородие
  - Генотоксичность
  - СВЧ слух
  - Косвенные эффекты
  - Терапевтические приложения
Больше
- Ссылки Ссылки на национальные и международные учреждения, связанные с ЭМП
- Пределы
  - Предельные значения
  - Основные ограничения
  - Контрольные уровни
  - Предельные значения в Германии (для широкой публики)
  - Предельные значения в Германии (профессиональное воздействие)
  - Предельные значения сравниваются на международном уровне
- Сообщение о рисках
  - Диалог в информировании о рисках
  - Инструменты информирования о рисках
  - Восприятие риска
  - Оценка риска
  - Процедура оценки воздействия на здоровье
  - Управление рисками
- Электротравмы
  - Причины
  - Параметры воздействия электрического тока
  - Время возникновения травм
  - Механизмы действия
  - Пораженные органы и ткани
  - Заболеваемость
  - Предельные значения
  - Справочная информация для предельных значений
  - Публикации

Команда
Финансирование
Пожертвования
Авторизоваться
Язык
- Deutsch
- английский (текущий)
- 日本語

Управление радиочастотным спектром для всего мира

1. Установление и обновление международных правил использования радиочастотного спектра и спутниковых орбит

Регламент радиосвязи (РР)

Ключевым компонентом международного управления использованием частот является Регламент радиосвязи (РР), имеющий обязательную силу международный договор, определяющий порядок совместного использования радиочастотного спектра между различными службами, включая космические службы. Охватывая фиксированные и мобильные радиослужбы, спутниковые системы, радио- и телевещание, радионавигацию, метеорологический мониторинг, космические исследования и исследование Земли, а также любительское радио, РР включает более 2300 страниц текстов и диаграмм, которые предписывают, как оборудование и системы должны работать. чтобы обеспечить мирное сожительство в сегодняшних все более переполненных радиоволнах.

Всемирные конференции радиосвязи (ВКР)

МСЭ-R рассматривает и обновляет РР посредством Всемирных конференций радиосвязи (ВКР), которые собираются каждые три-четыре года. Самая последняя конференция, проходившая в Шарм-эль-Шейхе, Египет, с 28 октября по 22 ноября 2019 года, приветствовала более 3900 делегатов, представляющих 165 из 193 Государств-Членов МСЭ, а также представителей из 600 членов частного сектора МСЭ и 150 международных и члены региональных организаций.

ВКР рассматривают способ организации радиочастотного спектра во всем мире, собирая вместе правительства для переговоров и согласования соответствующих изменений в РР и принятия их на себя. Подготовительный процесс к ВКР включает в себя обширные исследования и подготовительные обсуждения между всеми заинтересованными сторонами (производителями оборудования, операторами сетей, отраслевыми форумами и пользователями спектра) на национальном, региональном и всемирном уровнях. Многие из этих заинтересованных сторон также являются членами национальных делегаций на самой конференции.Такой подход с участием многих заинтересованных сторон позволяет достичь необходимого консенсуса, чтобы гарантировать, что ВКР поддерживают стабильную, предсказуемую и универсально применяемую нормативную среду, которая обеспечивает долгосрочные инвестиции для отрасли с многомиллионным оборотом.

Четырехнедельная программа ВКР включает обзор и обновление глобальных технических, эксплуатационных и нормативных положений, которые регулируют использование радиочастотного спектра для наземных и спутниковых приложений. При проведении своей деятельности конференция пытается найти надлежащий баланс:

между потребностью во всемирной гармонизации (для получения выгоды от экономии за счет масштаба, возможности установления соединений и функциональной совместимости) и потребностью в гибкости в распределении спектра,
между необходимостью учитывать новые и инновационные системы, приложения и технологии по мере их появления, а также необходимость защиты существующих служб радиосвязи, в том числе от нерадиооборудования и устройств.

Радиорегламентарный комитет (РРК)

Международные правила по спектру, принятые ВКР посредством пересмотра Регламента радиосвязи, дополняются Правилами процедуры (RoPs), которые, при необходимости, ясно или разъясняют способ, которым должны применяться положения РП. Эти RoP принимаются Радиорегламентарным комитетом (РРК), который состоит из 12 избранных членов, выбранных с учетом их квалификации, опыта и регионального представительства.

2. Внедрение и применение международных правил использования радиочастотного спектра и спутниковых орбит

Регламент содержит ряд регламентарных положений и процедур, которые описывают, как администрации 193 Государств — Членов МСЭ могут приобретать и осуществлять права использовать спектр в различных полосах частот, выделенных для этой цели, и соответствующие обязательства. Эти права и обязанности затем могут быть переданы операторам каждой конкретной станции радиосвязи посредством лицензии, выданной правительством соответствующей страны или от его имени.

Администрации применяют эти положения и процедуры на ежедневной основе в тесном взаимодействии с БР.

Международная база данных по частотам
Ключевым элементом международного управления частотами является Международный справочный регистр частот (МСРЧ). МСРЧ — это база данных, которая содержит характеристики спектра («частотные присвоения») радиостанций, работающих во всем мире, и обеспечивает этим станциям международное признание и защиту от помех.Эта база данных находится в ведении БР и в настоящее время содержит 2,6 миллиона частотных присвоений для наземных служб, и ежегодно добавляется более 200 000 частотных присвоений. Для космических служб в этой базе данных содержится более 1,1 миллиона присвоенных частот. Кроме того, для будущего использования запланировано около 350 000 присвоенных частот для радиовещательной спутниковой службы и 25 000 выделенных частот для фиксированной спутниковой службы.

Процедуры, указанные в Регламенте радиосвязи для записи новых частотных присвоений в МСРЧ, предназначены для обеспечения того, чтобы каждое новое использование спектра в конкретном географическом местоположении было совместимо с ранее полученными.Во многих случаях для обеспечения такой совместимости необходима координация между задействованными администрациями и операторами.

Применение этих процедур обеспечивает среду с контролируемыми помехами как для наземных, так и для спутниковых систем и гарантирует справедливый доступ к использованию ресурсов частотного спектра и геостационарной спутниковой орбиты.

BR регулярно проверяет содержимое МСРЧ, чтобы убедиться, что оно соответствует фактическому использованию. Он публикует список морских и береговых радиостанций, что является ключевым элементом в обеспечении безопасности человеческой жизни на море.Он также оказывает помощь администрациям в применении этих процедур и в разрешении случаев вредных помех, которые в настоящее время относятся к 1 из 5 000 присвоений.

Когда возникают ситуации разногласий между администрациями или между администрациями и БР, РРК может рассмотреть этот вопрос. В этом случае любое решение RRB может быть обжаловано на следующей ВКР.

3. Разработка и обновление всемирных рекомендаций, отчетов и справочников по наиболее эффективному использованию радиочастотного спектра и спутниковых орбит, включая передовой опыт национальной деятельности по управлению использованием спектра

Международные технические стандарты

МСЭ-R также играет центральную роль в разработке глобальных стандартов для систем радиосвязи, включая наземные и космические системы, а также передовых практик в области управления использованием спектра на национальном уровне. Всемирные технические стандарты (Рекомендации МСЭ-R) разрабатываются в рамках шести исследовательских комиссий МСЭ-R, которые объединяют экспертов из правительств, промышленности, научных кругов, региональных и международных организаций, которые сотрудничают в определении характеристик систем и услуг, определит завтрашний беспроводной ландшафт.

МСЭ-R внимательно следит за ростом уровней радиочастотного шума в окружающей среде и, как следствие, увеличением случаев электромагнитных помех в некоторых службах радиосвязи.МСЭ-R регулярно предупреждает о нарушениях и сотрудничает с соответствующими организациями по стандартизации в целях мониторинга и возможного уменьшения вышеупомянутых явлений. Еще одна важная роль исследовательских комиссий МСЭ-R заключается в проведении технических, экономических, регуляторных и эксплуатационных исследований в рамках подготовки и поддержки решений ВКР.

В 2020 году МСЭ-R завершит разработку подробных спецификаций для радиоинтерфейса «IMT на период до 2020 года и далее», открыв путь для общества, подключенного к мобильной широкополосной связи 5G. Эти спецификации будут включать дополнительный спектр, который был определен для IMT на ВКР-19.

На собраниях исследовательских комиссий МСЭ-R представители разных кругов собираются вместе, чтобы определить новые платформы, от усовершенствований до сегодняшних IMT-2000, систем IMT-Advanced и IMT-2020 (со ссылкой на подвижную связь 3G, 4G и 5G) до IMT 2020 и далее.

В рамках программы ITU IMT-2020 члены ITU разрабатывают международные стандарты для создания высокопроизводительных сетей 5G. Вместе с всемирными распределениями и глобальным определением полос частот ВКР для согласованного использования эти рекомендации обеспечивают максимальную экономию от масштаба для развития доступной радиосвязи для населения, тем самым сокращая цифровой разрыв.

Рекомендации МСЭ-R не только полезны для бизнеса — они способствуют экономии за счет масштаба и экономического развития, обеспечивают большую гибкость при выборе партнеров и поставщиков услуг и позволяют более эффективно использовать спектр для реагирования на рост трафика и появление новых приложений — они необходимы для надлежащего и эффективного использования спектра радиооборудования в среде, где каждый теперь эффективно использует ресурсы спектра.
