Часы реального времени ардуино. Часы реального времени Arduino: подробный обзор модуля DS3231

Что такое часы реального времени для Arduino. Как работает модуль DS3231. Какие преимущества дает использование RTC в проектах на Arduino. Как подключить и настроить модуль DS3231.

Что такое часы реального времени (RTC) и зачем они нужны

Часы реального времени (RTC — Real Time Clock) — это электронное устройство, предназначенное для точного отсчета текущего времени. В отличие от встроенных таймеров микроконтроллеров, RTC продолжают работать даже при отключении основного питания, используя для этого резервную батарею.

Основные преимущества использования RTC в проектах на Arduino:

  • Точное отслеживание времени даже при отключении питания или перепрограммировании микроконтроллера
  • Низкое энергопотребление и долгий срок службы от батареи
  • Хранение даты и времени в удобном формате
  • Наличие будильников и прерываний по времени
  • Простота использования через стандартные интерфейсы I2C или SPI

Модули RTC особенно полезны в проектах, требующих точного учета времени — системах сбора данных, умных будильниках, автоматизации и многих других.

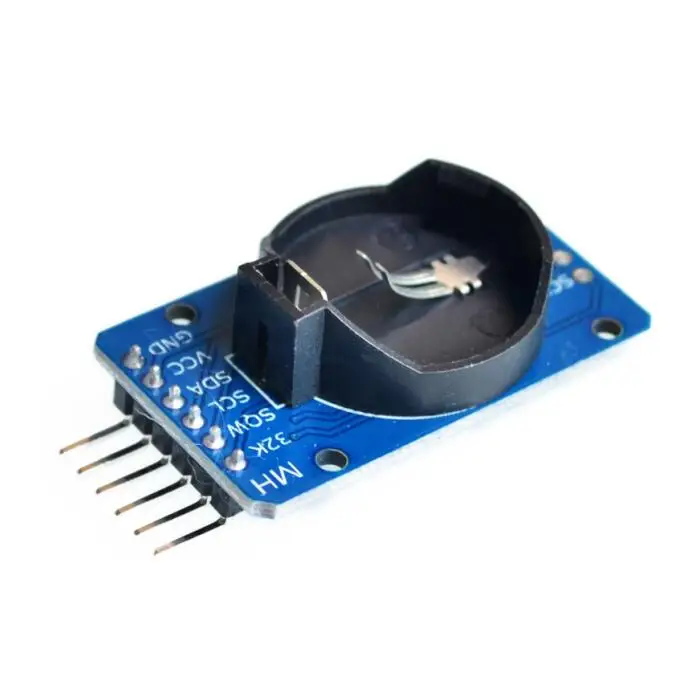

Обзор модуля часов реального времени DS3231

DS3231 — это высокоточный модуль часов реального времени с интегрированным температурно-компенсированным кварцевым генератором (TCXO). Он обеспечивает точность хода часов ±2 ppm в год, что эквивалентно отклонению всего на 1 минуту за год.

Основные характеристики DS3231:

  • Точность хода: ±2 ppm в год (±1 минута/год)
  • Рабочее напряжение: 2.3В — 5.5В
  • Потребление тока: 200 мкА в активном режиме, 110 нА в режиме сна
  • Температурный диапазон: -40°C до +85°C
  • Интерфейс I2C для связи с микроконтроллером
  • Отслеживание секунд, минут, часов, дней недели, даты, месяца и года
  • Два настраиваемых будильника
  • Выход прямоугольного сигнала программируемой частоты (1 Гц, 1.024 кГц, 4.096 кГц или 8.192 кГц)
  • Автоматическое переключение на резервное питание от батареи

DS3231 хранит время в BCD (двоично-десятичном) формате, что упрощает преобразование и отображение. Модуль имеет встроенный датчик температуры для компенсации температурных изменений, влияющих на точность хода часов.


Подключение модуля DS3231 к Arduino

Подключение модуля DS3231 к Arduino осуществляется по интерфейсу I2C, что требует всего 4 соединения:

  • VCC — подключается к 5V на Arduino
  • GND — подключается к GND на Arduino
  • SDA — подключается к пину A4 на Arduino Uno (или SDA на других платах)
  • SCL — подключается к пину A5 на Arduino Uno (или SCL на других платах)

Дополнительно можно подключить вывод SQW модуля к любому цифровому пину Arduino для получения прерываний или сигнала точного времени.

Схема подключения DS3231 к Arduino Uno

Вот простая схема подключения модуля DS3231 к Arduino Uno:

  • DS3231 VCC → Arduino 5V
  • DS3231 GND → Arduino GND
  • DS3231 SDA → Arduino A4
  • DS3231 SCL → Arduino A5
  • DS3231 SQW → Arduino D2 (опционально)

При использовании других плат Arduino необходимо подключать SDA и SCL к соответствующим пинам I2C интерфейса.

Программирование Arduino для работы с DS3231

Для работы с модулем DS3231 в Arduino IDE удобно использовать библиотеку RTClib. Она предоставляет простой интерфейс для настройки и считывания времени с модуля RTC.


Вот базовый пример кода для установки и чтения времени с DS3231:


#include <Wire.h>
#include <RTClib.h>

RTC_DS3231 rtc;

void setup() {
  Serial.begin(9600);

  if (!rtc.begin()) {
    Serial.println("Не удалось найти RTC");
    while (1);
  }

  if (rtc.lostPower()) {
    Serial.println("RTC потерял питание, установим время");
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }
}

void loop() {
  DateTime now = rtc.now();

  Serial.print(now.year(), DEC);
  Serial.print('/');
  Serial.print(now.month(), DEC);
  Serial.print('/');
  Serial.print(now.day(), DEC);
  Serial.print(" ");
  Serial.print(now.hour(), DEC);
  Serial.print(':');
  Serial.print(now.minute(), DEC);
  Serial.print(':');
  Serial.print(now.second(), DEC);
  Serial.println();

  delay(1000);
}

Этот код инициализирует модуль DS3231, устанавливает текущее время (если модуль потерял питание) и затем каждую секунду выводит текущую дату и время в серийный порт.

Точность и температурная компенсация DS3231

Одним из ключевых преимуществ DS3231 является высокая точность хода часов, обеспеченная встроенным температурно-компенсированным кварцевым генератором (TCXO). Как это работает?


Частота колебаний кварцевого резонатора зависит от температуры. При изменении температуры окружающей среды частота может «уходить», что приводит к накоплению ошибки во времени. DS3231 решает эту проблему следующим образом:

  • Встроенный датчик измеряет текущую температуру
  • Микросхема корректирует частоту генератора, компенсируя температурные изменения
  • Это обеспечивает стабильность хода часов в широком диапазоне температур

Благодаря этому механизму DS3231 обеспечивает точность ±2 ppm (частей на миллион) в год. Это означает, что максимальное отклонение составит около 1 минуты за год, что значительно лучше, чем у большинства других RTC модулей.

Дополнительные функции DS3231

Помимо отслеживания текущего времени, DS3231 предлагает ряд дополнительных функций, которые могут быть полезны в различных проектах:

Будильники

DS3231 имеет два независимых программируемых будильника. Они могут быть настроены на срабатывание в определенное время дня, или периодически (например, каждую минуту, каждый час и т.д.). При срабатывании будильника модуль может генерировать прерывание через вывод SQW.


Выход прямоугольного сигнала

Вывод SQW может быть настроен на генерацию прямоугольного сигнала с частотой 1 Гц, 1.024 кГц, 4.096 кГц или 8.192 кГц. Это может быть использовано как источник точных импульсов для других частей схемы.

Измерение температуры

Встроенный температурный датчик, используемый для компенсации, также доступен для чтения. Это позволяет использовать DS3231 не только как часы, но и как цифровой термометр.

Автоматическое переключение питания

DS3231 автоматически переключается на резервное питание от батареи при отключении основного источника. Это обеспечивает непрерывную работу часов даже при перебоях в питании.

Применение DS3231 в проектах Arduino

Модуль DS3231 может быть использован в разнообразных проектах на базе Arduino. Вот несколько примеров применения:

Метеостанция

DS3231 может служить точным источником времени для метеостанции, регистрирующей погодные условия. Температурный датчик модуля можно использовать как дополнительный источник данных о температуре.


Умный будильник

Используя функции будильника DS3231, можно создать «умный» будильник, который учитывает дни недели, праздники и другие факторы при установке времени пробуждения.

Система автоматического полива

DS3231 может управлять расписанием полива растений, обеспечивая точное соблюдение интервалов между поливами независимо от перебоев в питании.

Регистратор данных

В проектах, требующих долговременного сбора данных, DS3231 обеспечит точную временную метку для каждого измерения.

Астрономические часы

Высокая точность DS3231 позволяет использовать его в астрономических проектах, например, для управления телескопом или расчета времени восхода и захода солнца.

Сравнение DS3231 с другими модулями RTC

DS3231 не единственный модуль часов реального времени на рынке. Как он соотносится с другими популярными вариантами?

DS3231 vs DS1307

DS1307 — более ранний и широко распространенный модуль RTC. Главные отличия:

  • DS3231 значительно точнее (±2 ppm vs ±20 ppm у DS1307)
  • DS3231 имеет встроенную температурную компенсацию
  • DS3231 потребляет меньше энергии в режиме работы от батареи
  • DS1307 дешевле, но для большинства проектов преимущества DS3231 перевешивают разницу в цене

DS3231 vs PCF8523

PCF8523 — еще один популярный модуль RTC. Сравнение с DS3231:


  • DS3231 обеспечивает более высокую точность
  • PCF8523 имеет функцию калибровки, позволяющую корректировать отклонения
  • PCF8523 потребляет меньше энергии в активном режиме
  • DS3231 имеет более широкий температурный диапазон работы

Выбор между этими модулями зависит от конкретных требований проекта. DS3231 предпочтителен, когда критична высокая точность, а PCF8523 может быть лучшим выбором для проектов с жесткими требованиями к энергопотреблению.


Создание часов реального времени с помощью Arduino

19 Декабрь

0 Комментариев 655 просмотров Arduino Project

Здравствуйте,

В этом уроке мы собираемся сделать часы реального времени, используя датчики Arduino и DS1307.

Необходимое оборудование
  • Ардуино Уно

  • Модуль часов реального времени DS1307

  • ЖК-дисплей

  • Соединительные кабели

Необходимое программное обеспечение
  • Arduino IDE



  • RTC — это устройство для хронометрии, которое обычно представляет собой интегральную схему. RTC питается от батареи, поэтому он отслеживает время, даже когда на него не подается питание.
  • RTC обычно присутствуют в компьютерах, серверных комнатах и ​​т. д., где необходимо отслеживать время.

Важность часов реального времени
  • Почти каждый микроконтроллер, такой как Arduino, имеет встроенные таймеры и счетчики времени. Но они зависят от мощности. Поэтому при отключении питания часы обнуляются.
  • Мы должны настроить часы вручную каждый раз, когда отключается питание. Это приемлемо для проектов, которые не требуют точного учета времени.
  • Но для проектов, требующих точного измерения времени независимо от отключения питания или перепрограммирования микроконтроллера, таких как будильники, часы, регистраторы данных и т. д.  RTC абсолютно необходимы.
  • Почти все RTC используют очень малые токи и очень долго работают на одной ячейке. Одной из наиболее часто используемых микросхем для этой цели является модуль RTC DS1307. Это связано с тем, что эта ИС обеспечивает отличную производительность и очень экономична.

Модуль часов реального времени DS1307
  • Модуль часов реального времени DS1307 — один из самых дешевых и маломощных модулей часов реального времени, который может отслеживать время и дату, т. е. часы, минуты, секунды, год, месяц , День.
  • Этот модуль может сохранять дату и время до 2100 года.
  • Обладает невероятно низким энергопотреблением. Он потребляет менее 500 мА при работе от батареи.
  • Еще одна замечательная особенность этой микросхемы заключается в том, что она может автоматически переключаться между питанием от батареи и регулируемым источником питания.
  • У него есть два варианта показа. Между 24-часовым и 12-часовым вариантами.

Распиновка модуля RTC
  • Вывод DS: Этот вывод предназначен для вывода температуры, если датчик DS18B20 установлен на чипе
  • Контакт SQW: Этот контакт используется для вывода прямоугольных сигналов. Это можно включить и отредактировать с помощью программирования.
  • Контакт SCL: это последовательные часы, используемые для синхронизации движения данных от датчика к плате.
  • Вывод SDA: используется для передачи данных в I2C.
  • Контакт VCC: это контакт источника питания.
  • Контакт GND: Это контакт заземления.
  • Контакт BAT: Это контакт резервного источника питания. Используется для сохранения времени при отключении регулируемого источника питания.

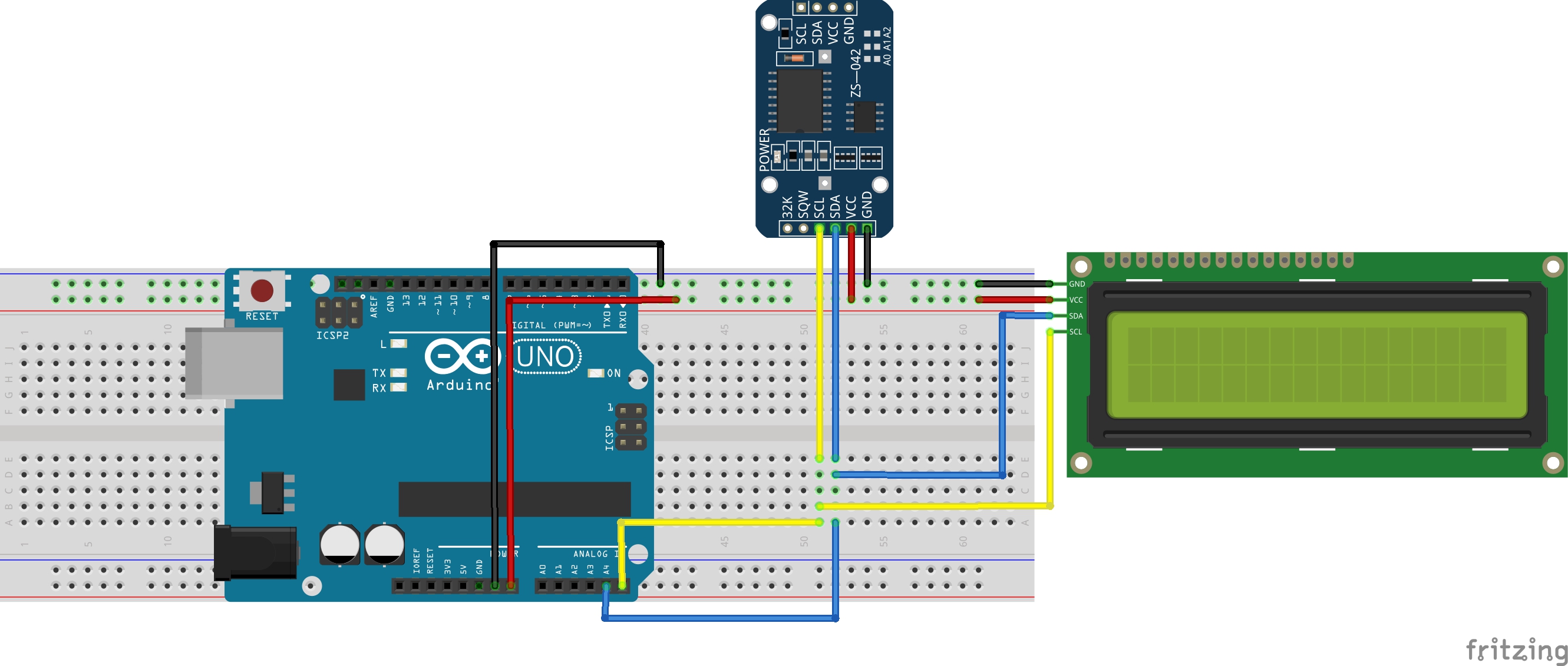

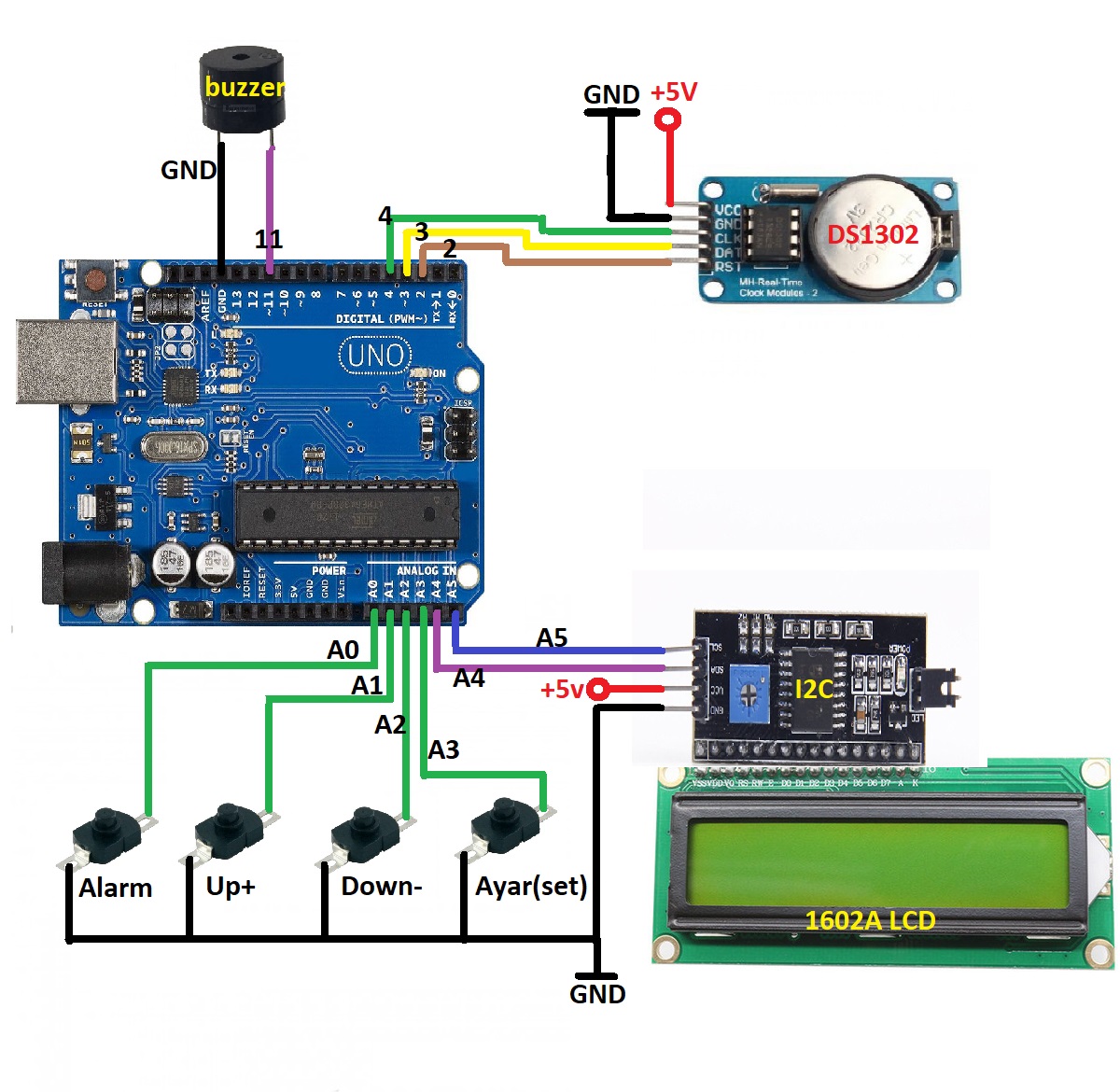

Принципиальная схема

Контакты на DS1307

контактов на Arduino

ЗЕМЛЯ

ЗЕМЛЯ

ПДД

А4

СКЛ

А5

контактов на ЖК-дисплее I2C

контактов на Arduino Uno

ВКЦ

ЗЕМЛЯ

ЗЕМЛЯ

ПДД

А4

СКЛ

А5

Рабочая концепция
  • Рабочая концепция этого проекта включает три компонента: модуль DS1307, плату Arduino и ЖК-дисплей
  • Модуль DS1307 отправляет данные часов реального времени на плату Arduino через связь I2C.
  • Эти данные считываются платой Arduino и затем отправляются на ЖК-дисплей для отображения пользователю.

Код Arduino



  • Загрузите библиотеку «DS1307 Real-time» здесь.
  • Загрузите библиотеку «Время» здесь.
  • Установите обе библиотеки в Arduino IDE.
  • Загрузите приведенный выше код на плату Arduino.

Теперь ваши часы реального времени готовы к использованию.

Метки: РТК , ДС1307 , Ардуино , ЖК , И2К ,

  • сопутствующие товары
  • сопутствующие товары
  • последние записи
  • Самые читаемые

09 ноябрь

09 июнь

02 Январь

0 620

7-сегментный дисплей

Здравствуйте! В этой статье мы узнаем больше о семисегментном дисплее. Мы также будем любить..

Прочитайте больше

02 Январь

31 декабрь

15 июль

04 декабрь

0 12808

Датчик моргания глаз

Здравствуйте! В этом уроке мы узнаем, как сделать датчик моргания с помощью Arduino. Ха..

Прочитайте больше

23 июль

30 июнь

2 7812

Робот следящего за линией

(Фото: Indian LifeHacker) Привет, В этом уроке мы узнаем, как сделать Line. .

Прочитайте больше

06 Сентябрь

0 6856

Что такое Ардуино Уно?

В этом уроке мы подробно узнаем об Arduino Uno, как загрузить код в Arduin..

Прочитайте больше

Модуль часов реального времени

(DS1307) для Arduino

  • {{выделение}}

11,99 $

Номер детали: VUPN5978

Купить 1+ 11,99 $
Купить 10+ 11,39 $ Сохранить задачу%
prices.length > 1″ border=»0″ cellpadding=»0″ cellspacing=»0″>
Купить {{ price.low }}+ ${{ parseFloat(price.price).toFixed(2) }} Сохранить {{ Math.floor(((product_selected().prices[0].price — price.price) / product_selected().prices[0].price) * 100) }}%

Посмотреть корзину »

{{ product_selected().in_stock }} в наличии для немедленной отправки.

Этот продукт не доступен в настоящее время.

Посмотреть корзину »

Рекомендуемые продукты

{{ rp[‘product_title’] }}

${{ rp[‘product_price’] }}

Нажмите, чтобы просмотреть полное описание продукта

Описание продукта


Модуль часов реального времени (DS1307) для Arduino

Который час? Чип часов реального времени DS1307 знает. Этот крошечный модуль обеспечит ваш проект очень точными часами, отправляя год, месяц, день, час, минуту и ​​секунду в виде последовательных данных I2C. Внутренние часы Arduino и большинства других микроконтроллеров имеют тенденцию со временем дрейфовать. После длительных периодов времени внутренние часы могут отставать на несколько минут или еще хуже! Точные часы важны для регистрации данных, синхронизации событий и т. д.

Модуль имеет собственную резервную батарею. Входящая в комплект литиевая батарея типа «таблетка» CR2032 способна обеспечить работу модуля в течение 10 лет.

В качестве дополнительного бонуса модуль часов реального времени включает микросхему eeprom 32Kb (24C32). Доступ к этому пространству хранения с Arduino или другого микроконтроллера легко осуществляется через последовательную шину I2C.
Этот модуль хорошо поддерживается в Arduino IDE с библиотекой RTC. Подключить тоже легко, для работы нужно всего 5 проводов:

  • VCC — (5VDC при разговоре с модулем — модуль уходит в сон при отсутствии этого напряжения.
