Чем изолировать скрутки проводов. Как правильно изолировать скрутку проводов: надежные способы и материалы

Как выбрать подходящий способ изоляции скрутки проводов. Какие материалы лучше использовать для изоляции в разных условиях. Какие ошибки нужно избегать при изоляции электрических соединений.

Основные способы изоляции скрутки проводов

При выполнении электромонтажных работ важно не только правильно соединить провода, но и надежно заизолировать место соединения. Рассмотрим наиболее распространенные и эффективные способы изоляции скрутки проводов:

• Изоляция с помощью изоленты
• Использование термоусадочной трубки
• Применение колпачков СИЗ
• Заливка компаундом

Выбор конкретного метода зависит от условий эксплуатации, типа проводов и требований к надежности соединения.

Изоляция скрутки изолентой: преимущества и недостатки

Изолента — самый доступный и распространенный материал для изоляции электрических соединений. Ее основные преимущества:

• Низкая стоимость
• Простота использования
• Широкий выбор цветов для маркировки
• Возможность быстрого временного ремонта

Однако у изоленты есть и существенные недостатки:

• Недолговечность изоляции
• Низкая влагостойкость
• Возможность отклеивания со временем
• Негерметичность соединения

Поэтому изоленту рекомендуется использовать только для временной изоляции или в сухих помещениях при отсутствии механических нагрузок на соединение.

Термоусадочная трубка — современный способ изоляции

Термоусадочная трубка (термоусадка) обеспечивает более надежную изоляцию по сравнению с изолентой. Ее основные преимущества:

• Высокая прочность и долговечность
• Хорошая влагозащита
• Стойкость к механическим повреждениям
• Аккуратный внешний вид соединения

Для изоляции скрутки термоусадкой необходимо:

1. Надеть трубку на один из проводов до соединения
2. Выполнить скрутку проводов
3. Надвинуть трубку на место соединения
4. Нагреть трубку строительным феном или зажигалкой до усадки

Термоусадка подходит для изоляции соединений как в помещении, так и на улице. Однако для погружения в воду лучше использовать специальные герметичные термоусадочные трубки с клеевым слоем.

Колпачки СИЗ — быстрый способ изоляции скрутки

Колпачки СИЗ (соединительные изолирующие зажимы) позволяют быстро и надежно изолировать скрутку проводов. Их преимущества:

• Простота и скорость монтажа
• Возможность демонтажа без повреждения изоляции
• Хорошая изоляция от влаги
• Компактные размеры

Для изоляции скрутки колпачком СИЗ нужно:

1. Выбрать колпачок подходящего размера
2. Скрутить зачищенные концы проводов
3. Накрутить колпачок на скрутку до упора

Колпачки СИЗ удобны при монтаже проводки в распределительных коробках и других труднодоступных местах. Однако они не обеспечивают полной герметичности соединения.

Особенности изоляции проводов в сырых помещениях

В сырых помещениях, например в ванной или на улице, необходимо обеспечить надежную защиту соединения от влаги. Для этого рекомендуется:

• Использовать термоусадочную трубку с клеевым слоем
• Применять специальные водостойкие изоляционные ленты
• Дополнительно защищать соединение гофрированной трубкой
• Использовать герметичные кабельные муфты

При изоляции проводов во влажных условиях важно полностью исключить возможность попадания воды на оголенные участки проводников.

Как изолировать провода в земле

Для изоляции проводов в земле требуются особенно надежные методы. Рекомендуется использовать:

• Специальные заливные муфты
• Термоусадочные трубки увеличенной толщины
• Дополнительную механическую защиту соединения

Порядок изоляции кабеля в земле:

1. Очистить и обезжирить места соединения
2. Выполнить соединение проводов пайкой или опрессовкой
3. Надеть термоусадочную трубку
4. Поместить соединение в заливную муфту
5. Залить муфту специальным компаундом
6. Обеспечить механическую защиту муфты

Такой способ изоляции обеспечивает надежную защиту соединения от влаги и механических повреждений.

Типичные ошибки при изоляции электрических соединений

При изоляции скруток проводов следует избегать следующих распространенных ошибок:

• Использование обычного скотча вместо изоленты
• Недостаточное количество слоев изоляции
• Применение изоленты в местах с повышенной влажностью
• Использование термоусадки несоответствующего диаметра
• Перегрев термоусадочной трубки при усадке
• Отсутствие дополнительной защиты в местах механических нагрузок

Соблюдение правил изоляции и использование качественных материалов позволит обеспечить надежность и безопасность электрических соединений.

Как изолировать провода в стене, воде и земле

Назревает вопрос, чем лучше и надежней изолировать провода при эксплуатации данной продукции?

Ведь эксплуатация происходит в разных местах. Токопроводы могут быть проложены, как открытым, так и закрытым способом, как в сухих, так и во влажных помещениях, как в агрессивных средах, так во взрывоопасных зонах и пожароопасных помещениях.

В данной статье мы разберем эксплуатацию кабелей в более простом варианте, в быту. Иначе получиться не статья и целый учебник.

Для начала, хочется предупредить о некоторых правилах по безопасности.

Во-первых, производить изоляцию оголенных жил под напряжением запрещено.

Во-вторых, нужно пользоваться только теми материалами, которые предусмотрены для этого, то есть использовать материалы, предусмотренные ГОСТом и ТУ.

К ним относятся лента из ПВХ (поливинилхлорид), лента ХБ (хопчато-бумажная), ТУТ (термоусадочная трубка), колпачки СИЗ.

В третьих. Категорически запрещается использовать такие материалы, как пакеты из полиэтилена, скотч и типичные материалы.

Содержание статьи

• Чем и как можно изолировать провода в стене
• Чем изолировать провода для воды
• Чем можно изолировать провод в земле

Чем и как можно изолировать провода в стене

Естественно, что после того, как вы скрутили вместе нужные провода, с помощью сварки соединили концы жил или спаяли с помощью припоя, нужно их заизолировать. В стене (распределительной коробке) используйте ленту ПВХ, ХБ, термотрубку или СИЗ:

• ПХВ лента хороша тем, что она эластична, но менее устойчивая к температуре нагрева. Может расплавиться в местах соединения, если будет плохое соединение жил и произойдет нагрев;
• ХБ лента хороша и надежна при не большом нагреве, но не стойкая к влаге;
• ТУТ (термоусадочная трубка) – это более современный и надежный изолирующий материал.
• СИЗ – это специальные колпачки предназначены для оголенных скруток.

Если вы взяли ленту ПВХ или ХБ, то накладывать ленту на скрутку нужно начиная с оболочки проводов до кончика, затем согнуть кончик ленты и обратно до оболочки.

Должно получиться, что вы наложили не менее 2-х слоев ленты ПВХ или ЧБ.

Термоусадочную трубку использовать для изоляции оголенных соединений (скруток), тоже очень просто. На один из проводников (или несколько) нужно натянуть трубку соответствующего диаметра. Не нужно брать слишком большого диаметра по отношению к жиле (жилам), но и слишком маленького, чтобы трубка свободно перемещалась по жиле (жилам) вместе с его оболочкой.

При покупке ТУТ нужно узнать его диаметр в свободном состоянии, а также узнать диаметр, на который он может сжаться после нагрева. Диаметр трубки после нагрева должен быть меньше диаметра самого провода вместе с его оболочкой.

После того, как вы сделали скрутку, сварили или спаяли жилы, на место скрутки нужно натянуть трубку так, чтобы его края перекрывали оголенную скрутку дальше по изоляции жилы.

Далее нужно взять монтажный фен, горелку или зажигалку и осторожно нагреть плавными движениями всю площади трубки, начиная с середины к краям.

Внимание! Термоусадочную трубку нельзя перегревать. Можно испортить покров.

После того, как трубка остыла, проводкой можно пользоваться.

Посмотрите видео о том, как изолировать жилы лентой и термоусадочной трубкой:

Что касается СИЗ, то здесь еще проще. Взять колпачки соответствующего размера скрутки по толщине и накрутить их на концы. Одно единственное, скрутка должна быть чуть короче самого колпачка.

Чем изолировать провода для воды

Бывают случаи, когда приходится эксплуатировать электрооборудование в воде, например, погружной (глубинный) насос. Для погружного (глубинного) насоса естественно используется цельный, мягкий провод в оболочке.

Существуют и другие места эксплуатации кабеля, где без герметизации не обойтись.

В процессе эксплуатации возможен износ или обрыв и вопрос стоит о не замене на новый токопровод, а его ремонте, наращивании.

Так, как сделать герметичную изоляцию кабеля, чтобы влага никак не влияла на место соединения?

Для этого можно применить 3 способа:

• муфта заливная;
• термоусадочная трубка;
• лента, типа ЛЭТСАР.

1. Что такое заливная муфта? По сути – механическая коробка, куда помещается место соединения.

В данной ситуации, производить ремонт, должен обученный специалист.

По краям муфты устанавливают уплотнители, через которые проходят жилы кабеля и специальный бандаж из мастики, чтобы не вытекал заливной компаунд муфты.

При закрывании коробки муфты и проверки всех уплотнений заливается полиуретановый компаунд.

Такое соединение дает высокую надежность изоляции от воды.

2. Второй способ – это с помощью термоусадочной трубки на внутренней клеевой основе.

Такую трубку сначала также надевают на одну жилу, затем жилы спаивают припоем в длину, перемещают трубку на место спайки. После нагрева строительным феном или огнем зажигалки, трубка плотно обжимает место спайки. Лишний клей при этом выдавливается из краев трубки.

Как только трубка остыла, проводник можно эксплуатировать.

3. Третий способ – лентой ЛЭТСАР. Такая лента наматывается по типу ленты ПВХ или ХБ с перекрытием предыдущего слоя на 50 %. Таких слоев должно быть не меньше трех.

Лента ЛЭТСАР после наматывания, через некоторое время, становится монолитной, как труба, что обеспечивает герметичность.

Чем можно изолировать провод в земле

Что можно сказать о том, как заизолировать провода в земле?

В случае механического повреждения кабель обкапывается вокруг для удобства его ремонта. (Правила прокладки кабеля в земле описано в ПУЭ 2.3 пункт 83 и СНиП 3.05.06-86).

Для соединения проводников используется соединительная заливная муфта, например, 3М 91-NBA-0. Можно использовать клеевую термоусадочную муфту.

Заливная муфта подбирается в соответствии с сечением кабеля.

Если поврежденный кабель короткий и нет возможности соединить жилы вместе, то нужно использовать 2 муфты на небольшом расстоянии друг от друга.

Как правильно монтировать заливную муфту вы сможете посмотреть видео ниже:

Что касается клеевой термоусадочной трубки (муфты), диаметр ее также подбирается в зависимости от сечения провода (кабеля).

Принцип соединения кабеля в грунте аналогичен соединения для воды, что описан выше.

Место соединения (муфту) можно (по желанию) обезопасить от механического воздействия грунта. Механическая защита может представлять собой какой-нибудь металлический короб с крышкой или металлическая труба, разрезанная пополам в длину.

В короб или в половину трубы укладывается муфта. Закрывается крышкой или второй половиной металлической трубы. Торцы короба или трубы можно заделать таким образом, чтобы во внутрь не попал грунт. Муфта с начала присыпается песком, а потом грунтом.

Посмотрите еще одно видео, как использовать термоусадочную муфту для ремонта кабеля на воздухе и в земле:



Вы узнали каким образом возможно изолировать кабели в разных местах его эксплуатации, если вдруг произошел обрыв (повреждение) жил.

3 способа изоляции проводов в домашних условиях

После того как Вы соедините оголенные жилы скруткой либо пайкой, необходимо качественно заизолировать место соединения. На сегодняшний день существует несколько основных способов изоляции проводников – с помощью изоленты, термоусадки либо даже специальными колпачками СИЗ. Далее мы расскажем читателям Сам Электрика, как изолировать провода в стене, под водой и даже под землей.

• Меры предосторожности
• Обзор изолирующих материалов
• Инструкция по использованию изоляторов

Меры предосторожности

Для начала поговорим о том, какие правила нужно соблюдать при изоляции жил своими руками. Во-первых, категорически запрещается изолировать провода под напряжением. Вы должны обязательно отключить автоматический выключатель в распределительном щитке. Во-вторых, для защиты места соединения необходимо использовать только материалы, соответствующие ГОСТам для изоляций и оболочек. Простыми словами – не используйте полиэтиленовые пакеты, скотчи и прочий мусор. Например, для всеми любимой ПВХ-изоленты есть ГОСТ 16214-86, которому она должна соответствовать, и ТУ, построенные на его основе.

Мы крайне не советуем использовать в качестве изоляции скотч, т.к. данный материал не обладает достаточными изоляционными свойствами. Сейчас мы рассмотрим, как правильно изолировать провода в домашних условиях, а также предоставим к Вашему вниманию самые надежные изолирующие материалы.

Обзор изолирующих материалов

На сегодняшний день для изоляции оголенных жил рекомендуется использовать такие материалы, как:

• ПВХ изолента. Обладает хорошей эластичностью. Используется чаще всего и во многих случаях из практики – начиная от монтажа в распределительной коробке, заканчивая под капотом в автомобиле. Бывает разных цветов, благодаря чему удобно делать цветовую маркировку проводов.

• ХБ изолента. Хлопчатобумажный материал считается устаревшим. Неплохо подходит для изолирования соединений вблизи источников сильного тепла. Преимущество ХБ-изоленты в том, что она более устойчива к низким температурам при монтаже, но при длительном использовании может набирать влагу.
• Термоусадочная трубка (ТУТ). Термоусадка является одним из наиболее современных и надежных изолирующих материалов. Ее рекомендуется использовать, если нужно заизолировать место соединения электрических проводов не только в доме, но и в земле, а также в машине. При этом если использовать термоусадку в несколько слоёв или совместно с изолентой, то такое соединение может какое-то время работать даже под водой.

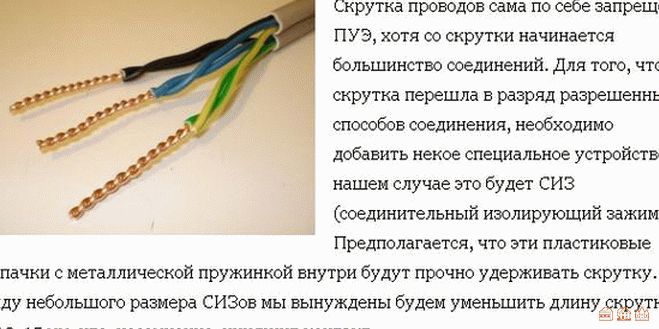

• Колпачки СИЗ. Это ни сколько способ изоляции, сколько способ соединения. Он не обеспечивает защиту от проникновения влаги, но сжимает скрученные провода, что удовлетворяет требованиям к соединению проводов (п. 2.1.21, Глава 2.1 ПУЭ). Поэтому колпачки СИЗ отлично подходят, если длина оголенного участка жилы не превышает длину сиза или дальше вы собираетесь изолировать жилы термоусадкой или изолентой.


Вот мы и предоставили наиболее надежные и популярные среди электриков изоляционные материалы. Далее мы расскажем, как правильно изолировать оголенные контакты изолентой, термоусадкой и специальными колпачками.

Видео обзор существующих способов изоляции

Инструкция по использованию изоляторов

Ну вот мы и подошли к основному вопросу статьи – технологии изоляции проводов своими руками. Так как материалов существует несколько, остановимся на каждом и расскажем, как самому изолировать оголенные жилы.

Если Вы используете изоленту, для начала нужно сделать хорошую скрутку проводов. Если провода многопроволочные, рекомендуется дополнительно пропаять их для более надежного соединения. Далее скрутка загибается в одну из сторон, как показано на фото, после чего изолента накручивается на оголенный участок минимум в 2 слоя. Такая методика часто используется в квартире, даже опытными электриками. Изоленту можно применять при соединении проводников в распределительной коробке, люстре, при переносе розетки и даже под штукатуркой, если место соединения находится в монтажной коробке. О том, какая изолента лучше для электропроводки, мы рассказали в отдельной статье.

Термоусадкой изолировать оголенные жилы также не сложно. Главное запомните важный нюанс – трубка должна быть надета на один из проводников до их сращивания. После пайки либо скрутки надеть кембрик (его еще так называют) у Вас не получится. Когда контакты будут соединены, трубку нужно натянуть на оголенное место соединения, после чего нагреть строительным феном. О том, как пользоваться термоусадкой, мы подробно рассказали в отдельной статье: https://samelectrik.ru/termousadochnaya-trubka.html.

Если фена нет под рукой, допускается нагревание обычной зажигалкой, главное следите, чтобы термоусадка герметично стянулась на кабеле. Использовать трубку ТУТ рекомендуется при погружении проводника в воду (к примеру, если поврежден кабель питания на глубинном насосе). Помимо этого термоусадка используется при прокладке кабеля под землей, если нужно соединить подземную проводку. Также рекомендуется изолировать провода данным материалом в ванной, деревянном доме, бане либо на улице, чтобы надежно защитить место соединения от воды.

Что лучше: термоусадка или изолента

Колпачки СИЗ лучше применять при монтаже электропроводки в доме и квартире. СИЗы компактные и позволяют быстро заизолировать скрутку. Все что нужно – накрутить колпачок на провода до упора, как показано на фото ниже.

Если нужно защитить скрутку тонких проводов, к примеру в наушниках, применять изоленту не целесообразно, т.к. она не будет плотно прилегать. В этом случае обойтись без изоленты можно, используя обычный суперклей. Все, что нужно сделать — аккуратно капнуть клеем на оголенный участок мелких проводников. В электросети 220 Вольт такой способ использовать не рекомендуется, т.к. клей, собственно, как и силиконовый герметик, быстро отвалится. Кстати, клеящим пистолетом также не стоит изолировать жилы, по аналогичной причине.

Для дополнительной изоляции кабеля от кролика, кошки либо щенка в доме (домашние любимцы любят грызть провода), рекомендуется использовать оловянную фольгу. Об остальных способах защиты электропроводки от животных, читайте в соответствующей статье!

Вот мы и предоставили все существующие способы изоляции оголенных жил своими руками. Как Вы видите, самостоятельно изолировать провод под водой, в стене и земле не так уже и сложно, главное правильно выбрать материал для изоляции. Напоследок рекомендуем Вам во влажных помещениях и на открытом воздухе дополнительно защищать электропроводку гофрой, которая еще больше защитит место соединения, чтобы не попала вода на оголенные контакты.

Как изолировать провода

Термоусадочная трубка
Термоусадочная трубка, также известная как термоусадка, представляет собой усадочную трубку, которая сжимается под воздействием тепла и очень полезна для изоляции проводов. Он немного похож на соломинку или на полую пластиковую мешалку для кофе, в зависимости от толщины. Пластиковая трубка окружает два провода, а затем нагревается для пайки и удержания их вместе. Производители используют полиолефиновые материалы для изготовления термоусадочных трубок. Материалы выдерживают высокие температуры до 125°C–135°C.

Производители также могут использовать материал на основе ПВХ для производства термоусадочных трубок. Материалы на основе ПВХ не могут выдерживать более высокие температуры, как полиолефиновые материалы. Обычно материалы на основе ПВХ имеют максимальную температуру 105°C. Однако ПВХ более доступен по цене, чем полиолефин. Термоусадочные трубки на основе ПВХ обеспечивают более яркие и насыщенные цвета. Они также обеспечивают лучшую четкость, если вам нужна прозрачная коробка. ПВХ также доступен в горючих трудновоспламеняющихся жанрах и обладает большей прочностью на растяжение и стойкостью к истиранию, чем полиолефиновые материалы.

Гайки для проводов
Они также известны как соединители для проводов или колпачки для проводов. Соединители проводов — это элементарные устройства, используемые для создания соединений между двумя или более электрическими проводами или окончаниями. Проволочные гайки долгое время были основными устройствами для соединения проводов цепи в системах электропроводки дома, в то время как скручивание проводов вместе и покрытие соединения изолентой больше не допускается большинством строительных норм и правил. Они обеспечивают электрическое соединение без пайки.

Части проволочной гайки включают изолятор, который может различаться по материалу в зависимости от требований применения, таких как нейлон, пластизоль, резина и т. д. вводная часть, куда провода входят с верхней стороны, а крылья с зубьями внизу служат для захвата оголенных проводников при установке в клеммы устройства.

Проволочные гайки выглядят как небольшие пластиковые мешочки с металлом внутри («зубья»). Когда вы скрутите вместе зачищенные концы проводов, наденьте на них проволочную гайку, а затем затяните ее. Гайки накручиваются на оголенные концы проводов, чтобы гарантировать надежное, изолированное, но обратимое соединение.

Клейкая лента
Несмотря на многочисленные функции, клейкая лента может фиксировать электрические провода, но ненадолго. Теперь есть разные типы клейкой ленты;
• Клейкая алюминиевая фольга. Клейкая алюминиевая фольга сегодня не распространена, потому что алюминий является проводящим металлическим материалом.
• Полиэтилен/пластик. Клейкая лента, представленная сегодня на рынке, состоит из ткани с полиэтиленом с обеих сторон. Ткань и пластик не проводят электричество. Существует широкий ассортимент полиэтиленовых/тканевых клейких лент с различным конечным назначением.

Преимущества использования изоляционной ленты для изоляции проводов
• Электрические ленты могут выглядеть так же, как и любые другие ленты, но они имеют очень четкие и важные преимущества, которые делают их уникальными. Преимущества включают в себя:
• Они предотвращают возможное поражение электрическим током. Изолента представляет собой непроводящий материал. Если вы используете его для изоляции проводов, шанс получить удар током ничтожно мал. Это убережет вас от шока и других несчастных случаев.
• Изоляция электрических проводов. Основное назначение изоляционной ленты — изоляция проводов. Это защитит ваши схемы от воздействия при ремонте или установке в другом месте.
• Они предотвращают возможную опасность возгорания. В некоторых случаях можно использовать изоленту для изоляции проводов, по которым проходит электричество высокого напряжения. Не будет шансов возгорания или перегрева, если вы сделаете правильную изоляцию, предотвратив возможные взрывы и значительные аварии.

Как изолировать провода

Скручивание проводов – как правильно

Мы не собираемся доказывать вам, что скручивание проводов — это хороший способ соединения. Да, его можно сделать качественно и утеплить. В качестве временного варианта тоже отлично. Но по правилам устройства электроустановок (ПУЭ) для соединения провода или кабеля обычные скрутки не рекомендуются. Тем не менее разговор об этом у нас будет, и очень подробный. Во-первых, потому что, в отличие от ПУЭ, большинство подключений выполняется этим старым «дедовским» методом. Во-вторых, потому что правильная скрутка — это основной этап самых надежных способов соединения проводов — сварки и паек.

Контент

• Для чего нужен хороший твист?
• Подготовка проводов к скрутке
• Многожильные провода
  • Параллельная скрутка
  • Последовательная скрутка
  • Бандажная скрутка
• Одножильные провода
9 0044 Методы изоляции кручением
• Изоляционная лента
• Тепловая трубка
• Колпачки СИЗ

Для чего нужен хороший поворот?

Представьте, что два провода, которые нужно соединить, скручены вместе, как . Те, кто знаком с электротехникой, знают, что переходное сопротивление возникает в месте контакта двух проводников. Его значение зависит от двух факторов:

• площадь поверхности в месте контакта;
• наличие оксидной пленки на жилах.

Для выполнения скрутки сердечник оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается оксидной пленкой, имеющей приличное значение удельного сопротивления.

пример некачественно выполненной скрутки: скрутка греется, изоляция плавится

Соответственно, при некачественном выполнении скрутки контактное сопротивление увеличивается, что в свою очередь вызовет нагрев при прохождении электрического тока через переход. В результате место скрутки может нагреться настолько, что загорится электропроводка. Наверняка каждому приходилось слышать в жизни фразу о том, что пожар произошел из-за отключения электроэнергии.

Чтобы этого не произошло, контактное соединение проводов должно быть максимально прочным, надежным и безопасным. То есть скрутка должна быть выполнена настолько хорошо, чтобы переходное сопротивление было стабильным и не менялось во времени.

Подготовка проволоки к скручиванию

Помните! Никогда не крутите под напряжением, даже если у вас есть инструмент с изолированными рукоятками и диэлектрические перчатки. Для начала обесточьте рабочее место, отключив вводной автомат для квартиры или дома.

Чтобы получить хороший твист, вам нужно точно выполнить следующие шаги:

1. Зачистите присоединяемые жилы от изоляции, не допуская при этом повреждения металлических поверхностей жил.
2. Смочите чистую ткань уайт-спиритом или ацетоном и сотрите всю грязь с открытых жил.
3. Теперь используйте наждачную бумагу, чтобы сгладить прожилки до металлического блеска.

И тогда можно начинать крутить.

Многожильный провод

Скрутку многожильных электрических проводов можно производить разными способами.

Параллельное скручивание

Самый простой способ – параллельная скрутка, когда оба зачищенных провода перекрещиваются крест-накрест внахлест друг на друга в месте зачистки и одновременно скручиваются. Такое соединение обеспечивает надежный контакт, но не выдержит приложенного усилия натяжения и вибрации.

Этот способ лучше всего использовать для медных проводов, когда один из них монолитный, а другой многожильный. Монолитный провод должен быть зачищен от изоляции чуть больше, чем многожильный. После скрутки из оставшегося монолитного медного хвостика делается дополнительный изгиб в сторону скрутки, за счет этого соединение получается более надежным. Этот способ подходит и для скрутки алюминиевых жил разного сечения.

Преимущество параллельной скрутки в том, что с ее помощью можно одновременно соединить более двух проводов.

Последовательное скручивание

При последовательном методе каждый соединяемый провод наматывается на другой. Надежность и контакт такого соединения будут оптимальными, но использовать эту скрутку можно только для двух проводов, не более.

Сложите зачищенные жилки крест-на-крест друг на друга примерно посередине открытой области и начните скручивать. Один провод обвивается вокруг другого провода, таким же образом наматываем второй провод вокруг первого.

Повязка для перевязки

Многожильные провода можно соединять между собой методом бандажной скрутки. При этом соединяемые провода зачищаются на одинаковую длину и накладываются параллельно друг другу. В таком положении они фиксируются третьим проводом, который туго наматывается на оголенную поверхность соединяемых проводов.

Обратите внимание, что с помощью такой скрутки можно соединять жесткие многожильные провода, но в качестве фиксирующего обязательно нужно использовать мягкий (гибкий) провод. Чем туже вы намотаете фиксирующую проволоку, тем надежнее будет контактное соединение.

С помощью стяжки можно соединить более двух проводников.

Одножильные провода

Все вышеперечисленные способы скрутки многожильных проводов можно применять для одножильных проводов. Но лучше всего в этом случае использовать параллельное соединение.

Запомните самое главное, перед подключением одножильных проводов изоляционный слой на них следует зачистить только вдоль жилы под углом. Особенно это касается алюминиевых проводников. Если вы запустите нож на 9Угол 0 градусов вокруг проводника, изоляция, конечно, будет удалена. Но в дальнейшей работе при малейших движениях в месте разреза проводник со временем пойдет на разрыв и, в конечном счете, произойдет разрыв вены.

Зачистите изоляционный слой на присоединяемых проводах на 3-4 см. Уложите провода друг на друга под углом 45 градусов, но не в месте оголения проводов, а на 1,5-2 см выше от места среза изоляции. Держите это место левой рукой, а правой начинайте скручивать оба провода. Сначала они будут скручены вместе с изоляционным слоем, затем пойдет соединение чисто голых жил.

Какими бы сильными ни были ваши руки, в конце обязательно докрутите пассатижами, особенно это опять же касается алюминиевых проводов.



Еще один важный совет! После того, как вы сделаете скрутку, не спешите ее изолировать. Дайте электрической цепи поработать несколько часов, затем выключите вводной автомат в квартиру и проверьте температуру в месте скрутки. Если узел горячий, то контактное соединение оказалось ненадежным и его лучше переделать. Если нагрева не обнаружено, то скрутка сделана качественно, ее можно изолировать.

Если нужно выполнить большое количество скручиваний, можно использовать отвертку с самодельным приспособлением, как показано на видео ниже:



Методы изоляции кручения

Скрутить провода — полдела; очень важно качественно утеплить это место. Изолировать изготовленный электроузел можно тремя способами: с помощью изоляционной ленты, термоусадочных трубок и колпачков СИЗ. Рассмотрим каждый из них подробнее.

Изолента

Изолента – это специальный материал, основным назначением которого является изоляция места соединения электрических кабелей и проводов. Какие бы современные технологии ни появлялись, вряд ли можно найти электрика, у которого в кармане не было бы рулона изоленты. Это самый распространенный и недорогой теплоизоляционный материал.

Существует множество его разновидностей. Ленты производятся на основе слюды и стекловолокна, полиэфирных и эпоксидных пленок, ацетатной ткани и бумаги. Рекомендуем использовать ленту ПВХ (используется поливинилхлорид) для изоляции скрутки в бытовой электросети. Для его изготовления возьмите поливинилхлоридную пленку и сверху нанесите клей. От качества этих двух составляющих зависит качество самой изоляционной ленты, а соответственно и надежность изолированного соединения.

Лучшей считается изолента, для изготовления которой используют клей на каучуковой основе и пленку ПВХ класса А. Этот материал обладает такими положительными качествами, как:

1. Высокая адгезия (сцепление разнородных поверхностей).
2. Повышенная эластичность (отлично тянется и склеивается).

Обязательно учитывайте это при покупке клейкой ленты.

Изолента должна быть обернута вокруг скрученного участка не менее чем в два слоя. Начинайте наматывать на 2–3 см выше оголенной жилы так, чтобы лента перекрывала изоляцию провода. Это позволит добиться максимальной герметичности и надежности изоляции, защитит контактное соединение от попадания влаги. Затем накручивайте немного под углом, двигаясь к концу скрутки. Когда вы дойдете до конца, согните ленту вокруг кончика витка и продолжайте наматывать теперь в противоположном направлении. Дойдя до места начала намотки, ножом разрежьте изоляционную ленту. Для оперативности можно повторить то же самое еще раз и сделать изоляцию в четыре слоя.

Данную ленту рекомендуется использовать для изоляции скруток, устанавливаемых в сухих помещениях.

Тепловая трубка

Трубка термоусадочная (сокращенно ТУТ) изготавливается из термополимерных материалов, имеющих свойство изменять свою геометрическую форму и размеры (сжиматься или расширяться) под воздействием горячего воздуха, воды или повышенной температуры.

Основное преимущество термотрубок в том, что их можно надевать на предметы со сложным профилем, что как раз и имеет скрутка проводов. Термоусадочная трубка обеспечивает отличную электрическую изоляцию и защищает от механических повреждений. Трубки бывают разного диаметра. Материал, из которого они изготовлены, негорючий и нетоксичный.

Промышленные фены используются для нагрева трубок. Этот инструмент стоит недешево и покупать его только для изоляции места сращивания проводов экономически нецелесообразно. Поэтому дома часто используют обычный фен или зажигалку.

Важно помнить, что при таком способе изоляции термоусадочную трубку необходимо надевать на один подключаемый провод заранее (до скрутки).

Отрежьте трубку с запасом, при надевании на оголенный участок она должна выступать за изоляционный слой жилы не менее чем на 1 см.

Когда витое соединение электрических проводов будет завершено, натяните трубку на это место. Направьте на него тепловую струю фена или пламя зажигалки, под действием горячего воздуха трубка мгновенно уменьшится в размерах и плотно сожмет изолируемый участок. Безопасный, быстрый и недорогой способ.

Обратите внимание, что подключенные провода, изолированные термотрубкой, могут использоваться для прокладки под землей или под водой. Этот теплоизоляционный материал рекомендуется использовать на открытом воздухе, в саунах и ванных комнатах, так как он надежно защитит скрутку от влаги.

Как правильно выбрать термоусадочную трубку, показано в этом видео:

Колпачки СИЗ

При монтаже электропроводки в квартире или доме в качестве изоляции мест присоединения могут использоваться колпачки СИЗ (соединительная изолирующая скоба).

В этом случае достаточно сделать только качественную скрутку, без пайки. Наконечник необходимо срезать и надеть с усилием СИЗ, обжимные пружины внутри колпачка раздвинутся и плотно обхватят соединяемый стык. Для лучшего прилегания к поверхности стыка колпачок закрутите по часовой стрелке.
