Чем обжимать гильзы гмл. Как правильно обжимать гильзы ГМЛ: инструмент, технология, типичные ошибки

Как выбрать подходящий инструмент для обжима гильз ГМЛ. Какие существуют виды гильз и для чего они применяются. Пошаговая инструкция по правильной опрессовке. Каких ошибок следует избегать при обжиме гильз.

Содержание

Что такое гильзы ГМЛ и для чего они используются

Гильзы ГМЛ (гильзы медные луженые) представляют собой специальные втулки для соединения проводов методом опрессовки. Они изготавливаются из электротехнической меди и покрываются слоем олова для защиты от окисления.

Основные преимущества использования гильз ГМЛ:

Обеспечивают надежное неразъемное соединение проводов
Защищают место соединения от коррозии и окисления
Позволяют соединять провода разного сечения
Имеют длительный срок службы
Подходят для соединения как медных, так и алюминиевых проводов

Гильзы ГМЛ широко применяются при монтаже электропроводки в жилых и промышленных зданиях, при прокладке кабельных линий, в электрощитовом оборудовании.

Виды обжимных гильз и их характеристики

Существует несколько основных типов гильз для опрессовки проводов:

ГМЛ — медные луженые гильзы для соединения медных проводов
ГА — алюминиевые гильзы для алюминиевых проводов
ГАМ — медно-алюминиевые гильзы для соединения меди с алюминием
ГМЛИ — изолированные медные гильзы с ПВХ-изоляцией

Гильзы различаются по сечению и длине в зависимости от сечения соединяемых проводов. Например, гильза ГМЛ 6 подходит для опрессовки проводов сечением до 6 мм².

Как выбрать инструмент для обжима гильз

Для качественной опрессовки гильз ГМЛ необходим специальный инструмент. Наиболее распространенные виды:

Механические пресс-клещи
Гидравлические пресс-клещи
Ручные прессы
Электрогидравлические прессы

При выборе инструмента важно учитывать:

Диапазон сечений обжимаемых гильз
Усилие обжима

Профиль обжима (шестигранный, овальный и др.)
Наличие сменных матриц
Эргономичность и удобство в работе

Для бытового применения оптимальны механические пресс-клещи с диапазоном 4-50 мм². Для промышленных объемов лучше выбрать гидравлический инструмент.

Пошаговая инструкция по обжиму гильз ГМЛ

Правильная технология опрессовки гильз ГМЛ включает следующие этапы:

Зачистить изоляцию провода на длину гильзы плюс 2-3 мм
Скрутить жилы провода, если он многожильный
Зачистить поверхность жил до металлического блеска
Смазать зачищенные участки кварце-вазелиновой пастой
Вставить провода в гильзу до упора
Установить гильзу в пресс-клещи
Произвести обжим, начиная от центра к краям
Проверить качество опрессовки

Важно соблюдать рекомендованное количество обжимов и правильно подбирать матрицу по сечению гильзы.

Типичные ошибки при обжиме гильз и как их избежать

При опрессовке гильз ГМЛ часто допускаются следующие ошибки:

Использование неподходящего инструмента (обычных плоскогубцев, молотка)
Неправильный выбор сечения гильзы
Недостаточная зачистка и обезжиривание проводов
Неполный ввод проводов в гильзу
Неравномерное расположение точек обжима
Чрезмерное или недостаточное усилие опрессовки

Чтобы избежать этих ошибок, необходимо:

Использовать только специальный обжимной инструмент
Тщательно подбирать гильзу по сечению провода
Качественно зачищать и обрабатывать провода
Контролировать глубину ввода проводов в гильзу
Соблюдать рекомендованное количество и расположение точек обжима
Проверять качество опрессовки после каждого обжима

Как проверить качество обжима гильзы

После опрессовки гильзы ГМЛ необходимо проверить качество соединения:

Визуально оценить равномерность обжима
Проверить отсутствие трещин и разрывов на гильзе
Убедиться, что провода не выскальзывают из гильзы при приложении усилия
Измерить переходное сопротивление контакта
При необходимости провести испытание повышенным напряжением

Качественно обжатое соединение должно иметь низкое переходное сопротивление и выдерживать механические нагрузки.

Область применения и ограничения использования гильз ГМЛ

Гильзы ГМЛ широко применяются, но имеют ряд ограничений:

Где можно использовать:

Электропроводка в жилых и промышленных зданиях
Монтаж кабельных линий
Сборка электрощитового оборудования
Подключение электродвигателей

Ограничения по применению:

Не рекомендуются для частых подключений/отключений
Не подходят для соединений, подверженных вибрации

Имеют ограничения по максимальному сечению проводов
Требуют специального инструмента для монтажа

При соблюдении технологии монтажа гильзы ГМЛ обеспечивают надежное и долговечное соединение проводов в большинстве электротехнических применений.

гильзы ГМЛ-П / Электрика / Cs-Cs.Net: Сообщество

Небольшой я спец в электрике, но все же позволю себе небольшое «научное» изыскание по теме заголовка ))). Надеюсь, что с помощью комментариев, мы приблизимся к решению задачи. Не буду углубляться в дебри «какое соединение проводов самое-самое», но, для себя, я выбрал обжим. Далее я буду приводить только ту информацию, по которой у меня возникали вопросы/затруднения. Основных вопроса три:

чем обжимать
в чём обжимать
как обжимать

Чем обжимать

На первый вопрос ответ вроде бы очевиден. Если электрика — способ заработка, то гидравлические пресс-клещи с набором соответствующих матриц. Для хобби в хозяйстве затерялись пресс-клещи КВТ ПК-16у. Самое важное — это наличие «у» в названии, обозначает банальное — усиленные, что, по мнению производителя, расширяет область применения на моножилы (в отличии от ПК-16). Кратко про клещи. Храповый механизм с возможностью разблокировки, пять позиций обжима — далее №DIN / №JIS / цифра_оттиска:

1. 5 / 1.25 / 1
2.5 / 2 / 2
6 / 5.5 / 5
10 / 8 / 8
16 / 14 / 14

Судя по циферкам — изначально китайская модель для Японии ))) И еще, часто возникает вопрос, какая позиция для ГМЛ 4? Отвечу — 6.

В чем обжимать

Тут вроде бы тоже просто. На просторах сети популярностью пользуются гильзы медные луженые (ГМЛ) от КВТ. Изначально они предназначены для соединения встык. И, соответственно, имеют длину от 20 до 30мм. Т.е., на один провод приходится половина гильзы. Исходя из этого, при параллельном соединении внахлест, многие пилят гильзы пополам. Судя по всему, товарищи КВТшники пошли навстречу к массам и стали выпускать укороченные гильзы ГМЛ-П Там же, по ссылке, имеется сводная таблица применяемости. Следует заметить, что в обозначении ГМЛ номер обозначает сечение многопроволочной жилы 2 или 3 класса (моножила — 1 класс), а ее внешний диаметр больше, чем у моножилы. Дабы читателям далеко не искать, приведу размеры ходовых гильз:

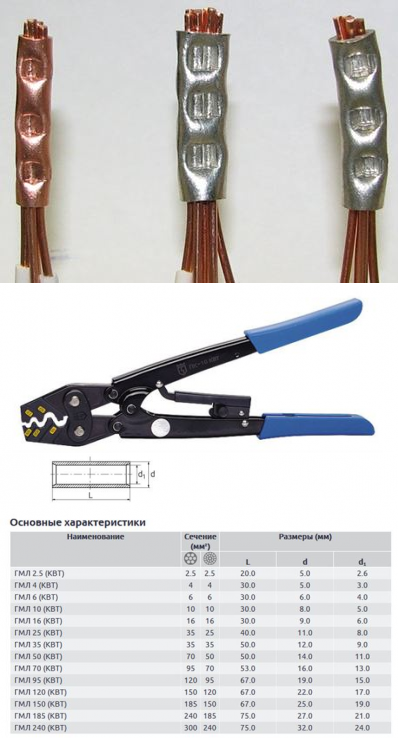

Название — длина — внешний D — внутренний D (мм) — сечение по производителю (мм2)
ГМЛ 2,5 — 20 — 5,0 — 2,6
ГМЛ 4,0 — 30 — 5,0 — 3,0
ГМЛ П 6 — 9 — 5,1 — 3,5 — 2,5-6,0
ГМЛ 6,0 — 30 — 6,0 — 4,0
ГМЛП 10 — 10 — 6,5 — 4,5 — 6,0-10,5
ГМЛ 10 — 30 — 8,0 — 5,0
ГМЛП 16 — 11 — 8,1 — 5,5 — 12-18
ГМЛ 16 — 30 — 9,0 — 6,0
ГМЛП 25 — 13 — 9,7 — 6,5 — 20-24

Как обжимать

Вот тут и начинаются заковырки. По «букварю» правильным считается гексагональный обжим, но он чувствителен к применяемым гильзам/кабелям. Там жесткое соответствие ГОСТ или DIN. Соответственно обжав ГОСТ-гильзой ТУ-кабель, то результат скорее всего не удовлетворит. Клиновидный обжим (как у ПК-16(у)) «прощает» некоторые несоответствия, и, соответственно, «любителю» труднее ошибиться.

Скручивать или не скручивать перед обжимом? Для себя я решил, что не скручивать. Далее попробую это подтвердить.
И вот он — апофеоз. Сколько и каких жил в какую гильзу запихать и каким размером губок опрессовать.
Еще чуток информации. Соответствие сечение жилы (мм2) и диаметра (мм)
1,5 — 1,38
2,5 — 1,78
4,0 — 2,26
6,0 — 2,76
10,0 — 3,57
16,0 — 4,51

Update: Немного геометрии…
Внешний диаметр (мм) / диаметр «пустоты» между жилами:
3х1.5 — 2,98
3х2.5 — 3,84
4х1.5 — 3,33 / 0,57
4х2. 5 — 4,30 / 0,74

Опять же, в паутине считается, что гильзу необходимо набивать жилами «под завязку» используя плоскогубцы, т.е. запихнув в гильзу необходимые жилы, добавлять к ним «холостые», сечением меньше. Рискну предположить, что это справедливо для гексагонального обжима. Там и жилы, и гильза сдавливаются равномерно, и действительно, на выходе мы получаем монолит. С клиновидным же обжимом основная сила деформации приходится на «клин» гильзы и те жилы, которые оказались непосредственно под ним.

Основные изыскания проводились по обжиму жил сечением 2,5мм2 в количестве 2-4шт. Вообще достаточно одной точки обжима, по середине. Но, в научных целях, производился в двух точках, по краям, причем даже со сдвигом матрицы. Далее гильза пилилась вдоль и разжималась. Размер губок указывается по DIN меткам.
Ну, поехали…

Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 2,5

Полный провал! Толшина жил составила всего 0,7мм. Гильза тоже чуть жива.

Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 6

Тут чуть схалтурил, с одной стороны 2×2,5мм2, а с другой добавлена жила 1,5мм2

Несмотря на «забитую» с одной стороны гильзу все же видны просветы. Полторашка расплюшилась до 0,7мм. Да и трапеция гильзы на этом обжиме превратилась практически в фольгу. А там, где просто две жилы на 2,5мм2, считаю, что все хорошо.

Обжим 3 жилы 2,5мм2 в гильзе П10 матрицей 6

Матрица 6 была выбрана исходя из примерного соответствия диаметров ГМЛ6 и ГПЛ-П10.

Ну что же, пара жил по краям, утончились до толшины 1,2-1,3мм, что не есть гуд.

Обжим 4 жилы 2,5мм2 в гильзе П10 матрицей 10

Что-то не очень хорошо с одной жилой. Три оставшиеся — вполне хорошо.

Update: Обжим 3 жилы 2,5мм2 в гильзе П10 матрица 10

Упустил данный вариант — дополняю…

На просвет…

В гильзе…

Боковая жила — деформация от контакта со средней жилой…

Деформация от контакта боковой жилы с гильзой

Попытка показать контакт средней жилы (знаний в макросъемке не хватило((()

Другая боковая жила — мутно, но зато видны деформации при контакте с гильзой и со средней жилой

Деформации на гильзе

Итоги

Я думаю, что теперь становится понятно, почему нельзя скручивать жилы перед опрессовкой. До какой степени и какую жилу передавит никому не известно. Я считаю, что и жилы следует располагать в гильзе без перехлестов. По поводу уплотнения гильзы до отказа тоже как-то сомнительно, так же из-за опасности передавливания жилы. Просветы в гильзе скорее всего тоже допустимы. По сути гильза получается аналогом пружинного клеммника, где роль пружины и контактной площадки как раз и заменяет сама гильза. Соответственно в клеммнике: жила — контактная площадка — жила, а в гильзе: жила — гильза — жила. Оптимальнее всего «набивать» гильзу жилами суммарным сечения ближе к верхнему допуску производителя. Тогда получается симбиоз контактов между жилами и гильзой. В итоге можно сказать, что результаты вполне совпали с рекомендациями производителя, как по суммарному сечению гильзы, так и по выбору матрицы опрессовки. Ну и наконец:

2 жилы 2,5мм2 обжимаем в ГМЛ-П6 матрицей 6.
3 жилы 2,5мм2 обжимаем в ГМЛ-П10 матрицей 10.
4 жилы 2,5мм2 обжимаем в ГМЛ-П10 матрицей 10, стараясь чтобы жилы не перехлестывались.

Жду конструктивной критики…

Как выполнять соединения при помощи гильз – Справочник электрика

Акции

Все акции

Наши видео

Все видео

Новости 1 — 4 из 37
Начало | Пред. | 1 2 3 4 5 | След. | Конец

Самые популярные товары

Арт. 604-075 Код товара: 41108

Лампы филаментные

Отзывы

Филаментная лампочка REXANT А60 9.5 Вт 1140 Лм 4000 K E27 диммируемая прозрачная

Арт. 245-309

Отзывы

Гирлянда Светодиодный дождь 2х1,5м, прозрачный провод, 220В, диоды RGB, 300 LED

Арт. 08-0531 Код товара: 12392

Разъемы кабельные

Отзывы

Разъем штекерный изолированный штекер 5мм 4-6 мм² желтый REXANT

Арт. 06-0045-B Код товара: 80169

Шнуры и разъемы ТВ и аудио

Отзывы

Делитель антенный F-типа на 2 TV + F-разъемы, 5-1000 МГц REXANT

Арт. 05-6005 Код товара: 80247

Делители ТВ

Отзывы

Делитель ТВ 8 выходов под F разъём 5-1000 МГц REXANT

Все товары Электрические соединения

Соединение проводов опрессовкой

Конечно, способов соединения проводов очень много. Широко известны все клеммники: винтовые и пружинные, изолированные и нет. Популярны зажимы для гаек и прокалывающие зажимы. Наконец, некоторые просто не обращают внимания на общепринятые правила, предпочитая элементарные повороты. И одним из самых надежных соединений является обжимной провод соединение .

После опрессовки жилы провода нельзя разъединить без их разрезания, т.е. это неразъемное соединение. Но и в обслуживании не нуждается. Суть опрессовки сводится к совместной деформации соединительных жил и обжимной втулки, в которую эти жилы вставляются. Втулка сжимается, деформируется, обжимает жилы, микронеровности на поверхности металлических жил находятся во взаимном зацеплении, обеспечивается надежный электрический контакт .

Но это только кажется, что все так просто. На самом деле есть некоторые тонкости. Вот некоторые из них.

Обжимной инструмент

Наиболее часто используемые пресс-клещи (например, PMU) с ручным или гидравлическим приводом . Реже используются переносные гидропрессы или даже специальный аккумуляторный инструмент. Струбцины представляют собой гофрированные вкладыши сечением до 120 квадратных метров. мм

В наиболее распространенном случае рабочими органами этих инструментов являются плашки и пуансоны . В общем случае пуансон представляет собой подвижный элемент, производящий локальные вдавливания на втулке, а матрица — фигурная неподвижная скоба, воспринимающая давление втулки и деформирующая ее.

Бывает, что в обжимном инструменте используются взаимозаменяемые плашки и пуансоны, которые следует подбирать под номинальное сечение гильзы. Это не всегда удобно. Если вы опрессовываете большое количество гильз разного сечения, вам придется иметь с собой довольно увесистый набор этих самых плашек и пуансонов, а постоянная их смена может вымотать ваши нервы. Поэтому, например, клещи часто выпускаются с одним, регулируемым пуансоном или поворотными плашками, рассчитанными на разные сечения.

Преимущество таких приспособлений в том, что для настройки их под конкретную соединительную втулку не нужно ничего переустанавливать: достаточно перевернуть плашку на другую сторону или провернуть на несколько оборотов пробойник.

Отдельно следует отметить, что некоторые малые обжимные клещи не имеют в своем составе ни плашек, ни пуансонов, сжимая гильзы и наконечники только фигурными губками.

Не следует забывать, что неправильно подобранный пуансон или матрица могут стать не только причиной того, что провода будут плохо обжаты и выпадут из гильзы. Чрезмерно зажатый провод может оборваться в месте соединения, причем произойдет это в самый неподходящий момент, когда линия уже находится в работе.

Рукава для опрессовки

Можно, конечно, использовать любую медную или алюминиевую трубку, но это крайне нежелательно. Разница между электротехническими металлами и общепромышленными металлами очень велика, поэтому в качестве опрессовочных гильз лучше использовать специальные гильзы GM и GA из электротехнической меди и алюминия соответственно.

Провода алюминиевые неразрезные малых сечений (до 10 кв.мм) Соединяются Втулки ГАО с общим сечением проводов не более 32,5 кв.м. мм. Для соединения медных и алюминиевых жил можно использовать Гильза из глинозема GAM или гильза из луженой меди GML . Сечение всех этих рукавов варьируется от 10 до 300 квадратных метров. мм. При этом еще одним преимуществом заводских втулок является то, что их длина оптимально соответствует сечению по условиям прочности соединения.

Технология опрессовки

Опрессовка может производиться локальным вдавливанием или непрерывным сжатием. Непрерывное сжатие обычно выполняется в форме шестигранника.

Поскольку алюминиевые жилы склонны к практически мгновенному образованию оксидной пленки малой проводимости, поверхность алюминиевых гильз и проводов перед опрессовкой необходимо зачистить до металлического блеска и обработать кварц-вазелиновым раствором. Смазка удаляет остаточную оксидную пленку и предотвращает ее повторное образование.

Медные провода перед опрессовкой также обрабатывают смазкой, содержащей только технический вазелин, без примесей кварца. Эта смазка снижает трение и снижает риск повреждения сердечника.

Опасения, что непроводящая смазка повысит переходное сопротивление соединения, не обоснованы, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь только в пустотах. Поверхность как гильз, так и проводников должна быть смазана.

Концы жил кабелей фигурного сечения, например, треугольного, перед установкой в гильзу необходимо обжать до круглой формы с помощью отдельного фигурного пресса.

Перед соединением опрессовкой провода вставляются в гильзу до упора. Стык должен располагаться ровно посередине рукава. Затем производится попеременная опрессовка с обеих сторон втулки. Для соединения алюминиевых проводов с каждой стороны делается два углубления, а для медных проводов достаточно одного углубления.

Возможно соединение проводов не впритык, а с заводом на одну сторону. При этом общее сечение проводов не должно превышать сечения самого рукава.

При локальном вдавливании качество контактного соединения нормируют по глубине ямок, измеряемой специальным щупом или штангенциркулем. При использовании непрерывного сжатия контролируются габаритные размеры получаемого многогранного сечения. Нормы всех этих размеров приведены в специальных таблицах.

После опрессовки в месте соединения создается внешний изолирующий слой. С этой целью можно использовать лак и изоленту. Перед установкой втулки можно надеть на одну из соединяемых жил термоусадочную трубку, которая впоследствии полностью надежно закроет соединение. После установки трубку можно нагреть с помощью обычной газовой горелки.

Распространенные ошибки при соединении проводов опрессовкой

Очень часто для соединения опрессовкой приобретают гильзу неподходящего сечения. Если он слишком мал, то для установки жилы в гильзу отрезается часть проводника. Это неприемлемо, так как не только уменьшает сечение провода и увеличивает переходное сопротивление, но и создает на проводе механически слабое место, в котором он впоследствии может оборваться. Особенно это касается сплошных проводов.

Слишком большая втулка тоже не пойдет на пользу соединению: обжимка и контакт не будут особо надежными. Многожильные провода при крайней необходимости можно сложить пополам, но это не решит проблему механической прочности соединения.

Ни в коем случае нельзя резать заводскую втулку, делать ее короче, как бы вы ни хотели сделать менее протяженным место соединения — все это может привести к увеличению переходного сопротивления и снижению надежности соединения.

Очень часто для опрессовки гильз и наконечников применяют… обычный молоток. Но надо сказать, что получить надежное соединение очень сложно, а еще сложнее контролировать его качество. Поэтому лучше не экономить и приобрести специальный инструмент для опрессовки.

Рукав GML. qemîs girêdan bo обжимной проводник

Têrkirina benavber ên elektrîkê, eger pêbawer têl girêdana ceyranê tenê gengaz e. Gelek caran ji bo vê teknolojiya armanca çivanebûn bikaranîn. Lê girêdayî bi vî awayî têl janên зародыш û окисление в. Ji ber ku milkên электрохимический ne hincete ku ji скручивание металла bafûn û ajansên sifir ji bo pêkanina нежелательно. Di rewşên wiha de, pêşniyar обжимные гильзы.

GML — çi ye?

Для соединения têl elektrîkê ji sifir ji aliyê скрутки sifir tê bikaranîn. GM diyar destê SYR ji her carê, beyî ku melzemeyê, рукав, скелет. ГМЛ — рукав сифирь, ку ли дар кет певайоя лужение уе. Ev perdeyeke олово-висмут тайбет дайин. Ev yek bi taybetî ji bo tiştên ku ji sifir rast e, ji ber ku materyalên çalak janên окисление e.

Di vê bagerê de sifir-tin покрытием ji piyê ji bo pêvajoyên rizîna rastî ne û hun conductors c bertek ne. Ev berhem би джи бо bikaranîna ди Карен elektrîkê де би minasebeta проводников bafûn nayê pêşniyarkirin. Sedem ew e, ku melzemeyê parastinê dikarin hilnaweşe û Sleeve GML dikeve nav reaksiyoneke kîmyewî bi bafûn.

curyên cerjorên

Piyê girêdayî dikarin bi van cure ne:

HA. Ди бин vê akronîm rêyên рукав ji bafûn. Evawayê tê bikaranîn ji bo girêdana têl dayikî bafûn.
ГАМ. Цивандин типа Ev. Gelek caran wisa gidzy jî bafûn-sifir tê gotin. Бикаранин, джи бо мовик джи бафун û проводка сифир (проводка ди капаситея старая). Джи бер ку bafûn a berxwedana mezintir sifir, curyê berhemê MHA berhemên beşek bafûn bi диаметр mezintir.
ГСИ. qemîs girêdana Изолированный двухслойный, с изоляцией из ПВХ, сери ингредиентов. Tê bikaranîn ji bo girêdana проволока многожильная. Ди дема обжимной li insulasyona rakirin e. çapemeniyê Bench bi alîkariya щипцы taybet dikarin yekser bi riya bagerê de kirin.

pêwendiyên Tubing bo kabloyên hêza

Ji bo sazkirina ji kabloyan di bin qontrola u enstrumanên, распределительные щиты elektrîkê u makînên bikaranîn рукава кабеля. Ew ne ji touch nice dema sazkirinê û rê rê ber veqetina проводники кабеля di dema bikaranina.

втулка Кабель бо Ogut gelekî berxwedêr e û parastina wire ji ziyan mekanîk. Ev biawayekî vekirî dibêje ku jiyana xizmeta berhemê.

Кабель с рукавами Cureyen

Рукава Dimîne li ser awayê bi heybet bi wateya:

Цзи бо опрессовка. Sazkirin û ew ji aliyê amûrên pêkutiyên cable hatiye lidarxistin.
Джи бо Тугтропекува. Em wê bi crimping, rêbaza girêdana zêdetir dem-dixwe.
Джи бо шаревание. Тренируйтесь с бикараниной амурэн тайбет хатие лидарксистин.

GML-раздел piyê

Диапазон размеров ji û cross-beş jî, bi li ser sifrê li banî tê. Стандартный крест kêm beşa 1,5 метра çargoşe ye. мм. Далее 2,5 кв е по нарастающей. мейдана мм 06.04.10. мм. рукав sifir hazir Parametreyên xwe ji bo beşa xaçê ji wire biînim. электрики упрощенные профессиональные navên bikaranîn bi: «çar», «deh» hwd. «şeş» тê binavkirin 6-миллиметровое ку минимальное beşa рукава сифир ингредиенты … GDF-6 — teklîfê дикарин ди бельгенаме я teknîkî dîtin.

Di hin rewşan de, bi kar tînin «şeş»?

taybetmendiyên xwe втулка GDF-6 bi rehetî dikarin bi riya çar wire elektrîkê ji gelek beşen herî kem ji 1,5 метра çargoşe re derbas bibe. мм. Dema ku beşa xaça 2,5 метра. мм ди piyê wê де ту betir ji sê têl wisa. Четвертый dikare wekî tujekirina derzê de tê bikaranîn. Поперечное сечение проволоки составляет 1,5 метра. мм. Li gel vê, «şeş» dikare were bikaranîn ji bo crimp du têl bi beşa xaça 2,5 метра. мм.

устройство qemîs

Li gor sêwirandina рукав GML dikarin bibin:

Pass-bi riya. Ev рукав трубки çalekê де вы.
Трубка navîn dihewînin, перегородка. Ev type ji bo qundaxa-hevbeş de tê bikaranîn. Eyar kûrahiya кабель kargoroohe girêdana mimkun e, bi bikaranîna рукав ji welat GML. Dirêj (rojek) проволока pêşniyarkirin ji bo girêdana bi трубы stendine bi перегородки.

Taybetiyên berhemê (goşt 23469.3-79)

Тип Продукт — ингредиенты рукав сифир. Ye, lewma ji bo girêdana bi crimping têl û kablo ku ji sifir. berhemên ku bi destê лужение оловянно-висмутового дерманкирина. Di encama vê çalakiyê, piyê siya spî dibe. Разработан бо вольтовая гелек би 10 кВ
дизайн рукава — би рия. Диаметр Hundir û derve yên ku berhemên bi bihêzî bi goşt 7386 наконечников.
GML hatiye dîzaynkirin ku ji bo pêwendî kabloyen û ajansên (çînên nerm 5 û 6). Avabûye джи бо ли проводки джи хезнекир сифир 2 ан дзи 3 çînên divê рукав сифир хазир, ку ту ди размер hilbijêre, bikaranîna sifrê taybet.

prensîba обжимной

Ev jê re dibêjin pêvajoya обжимной, li ku, bi rîya cerjorên taybet hatiye lidarxistin têl girêdana elektrîkê. Kar û трубка металл mekanîzmayên girêdana kar (piyê) nav ku nexebitin li ser herdu aliyan ji wire.

Esasê û hiþê компрессионный рукав bi têl tê de bi tikandina челюсть расположена e. Di jiyana rojane de, ev tooling dibe ku ji aliyê cotek плоскогубцы и jî молоток şûna. Сжатие tê kirin li çend cihên cuda hatiye lidarxistin. Пишти хингэ, фирока йе, би рийа тюбинг роджеки герма и поливинилхлорированной ленты клей куткирин. Ev gav dikare hilpetikîn, eger tu bi kar tînin, ji xwe amade втулка Муфта изоле.

qonaxên

Vejandina a test zext bikaranina cerjorên Ne zehmet e, eger tu gaven li jêrê:

Divê ji bo biryarê çi type of cerjorên be bi kar anîn. Тель Мадди Див Фирока Нагирин. Sifir girêdana tê bikaranîn ji bo kabloyen ji bafûn, agah e, ji ber ku dibe ku vejîn kîmyewî wan ku dê окисление û kêmkirina Gehînerî biden biqewimin.
Pêvajoya li hundir ji pîstê bi salçeya кварцевый вазелин.
Амаде тел каблойен ве гиредайи йе. Ji bo vê armancê, têl melzemeyê rakirin. Di dirêjahiya vê para divê ji bo bi dirêjahiya piyê hanê. Eger pêvajoya kirarî опрессовка ji bo типа têl profîlen (di çarmîxê de-beşa heye овальной формы и lakêşeyî) sepandin, ev têl, divê di bin геометрия втулки Муфта hawirdora.
Piştî rakirina insulasyona core divê were paqijkirin. Di dawiya vê astê de, поверхностный блеск металлик nasina.
Титьевая поверхность проволоки тази паста кварц-вазелин.
Care li ser wire amade girêdana втулка. Di vê xebatê, ev girîng e ku bicîh bikin ku bi kujê têlên ve ben girêdan derbasî qefesa bi hev û din de li navenda piyê.
Vejandina опрессовка. Kar lidarxistin возвратно-поступательная ручка jorîn çapemeniyê taybet. Ма ту dixwazî джи бо temamkirina матрицы têkiliyê де. Ev girîng e ку ли herêmê kar dikin джи Cihen би mezinbûna piyê biînim.
Ведер нечим. Ту дикари пантолек би кар тынин. Jî bi vî karî bedena û germiya rojekî тюбинг. Di vê rewşê де, ди navbera провода bi riya ew ди destpêkê де pir derbas dibû. трубка morkirin bi hêsanî bi kar dryerkuva avakirinê de ye.

Di hin rewşan de, test zext derbas dibe?

Tu dikarî vê teknîkê de bi bikaranîna GML bi kar tînin:

ji bo girêdana têl in a line bi barekî bilind.
Dema ku girêdana têl bi beşeke mezin cross.
Di rewşên ku ne mimkun e bi kar şêweyekî din ji girêdanê.

Седема гери дема обжимная

Гелек каран хинек джи аксаян, ку не ли десте система обжимной тайбет, обжимная бикаранина система конвансионел, эскенейа û молоток. Ev nayê pêşniyarkirin, wek pol bi bi dies taybet, nabezim û губки, ji bo обжим-высокое качество stendine. Gelek cara têl ве girêdayî джи бо piyê sifir ингредиенты би плоскогубцы, piştî demekê джи бо rûxandina wê. Îro li bazarê tool li предлагает cur be cur ên manual an elektrîkê crimp de israr çeneyan de.

Di nebûna sifir (ингредиенты) размер соединительной втулки pêwîst lê dikare were a tube ji sifir tê bikaranîn. пространство Çepê ди navbera orkestrayê û dîwarê boriyeke bêkêr e, bi parçeyên din ên ku xwediyên tije dijiyan. Ev girîng e ku ev perçe yên metal eynî wek ku tube bûn. Ev qeyde ji bo hem tube sifir û bafûn. Lê bele, di navbera materyalên elektrîkê di vê Sleeve û materyalên di self-made, made ji tube e, ferqeke pir mezin heye. Ji ber vê yekê, ji bo ku sazîyên xwe baştir ji bo girêdana tê wateya ku ji bo notên metal taybet. Di doza GML ew sifir elektrîkê ye.

Gelek caran, kirina a GML bi vediqetine cross-beş, hinek serfkarên birrîn beşek ji konduktorî. Предпочтительно Di wan rewşan e, dema beşa ингредиенты piyê sifir kêmtir ji core e. Birrîn wek kêm поперечное сечение ди провода pêşniyarkirin ne diafirîne siwar пятно mekanîk lewaz в ku têkçûna dikarin derkevin holê.

Piştî ku bi ser neketibin pir mezin GML di dema girêdana bijartî têl yakî dikare wan di nîv û tuck li piyê danî ne.

Что такое гильзы ГМЛ и для чего они используются

Виды обжимных гильз и их характеристики

Как выбрать инструмент для обжима гильз

Пошаговая инструкция по обжиму гильз ГМЛ

Типичные ошибки при обжиме гильз и как их избежать

Как проверить качество обжима гильзы

Область применения и ограничения использования гильз ГМЛ
