Чем соединить витую пару между собой. Как соединить витую пару: обзор надежных способов наращивания сетевого кабеля

Как правильно удлинить витую пару без потери качества сигнала. Какие инструменты понадобятся для обжима кабеля. Какой способ соединения выбрать для домашней сети. На что обратить внимание при наращивании витой пары.

Содержание

Основные способы соединения витой пары

Существует несколько распространенных методов наращивания и соединения витой пары:

  • Обжим коннекторами RJ-45
  • Использование соединительных модулей (адаптеров)
  • Пайка проводов
  • Скрутка с последующей изоляцией
  • Применение клемм типа Wago

Каждый из этих способов имеет свои преимущества и недостатки. Выбор оптимального метода зависит от конкретной ситуации и требований к надежности соединения.

Обжим коннекторами RJ-45 — самый распространенный метод

Обжим коннекторами RJ-45 является наиболее популярным способом соединения витой пары. Для этого потребуются следующие инструменты и материалы:

  • Кримпер для обжима
  • Коннекторы RJ-45
  • Кабель витой пары необходимой длины
  • Стриппер для зачистки кабеля

Процесс обжима включает следующие этапы:


  1. Зачистка внешней оболочки кабеля на 2-3 см
  2. Расплетение и выравнивание проводников
  3. Обрезка проводников до нужной длины (около 1.3 см)
  4. Вставка проводников в коннектор согласно выбранной схеме
  5. Обжим коннектора с помощью кримпера

При правильном выполнении обжим обеспечивает надежное соединение с минимальными потерями сигнала.

Использование соединительных модулей для наращивания кабеля

Соединительные модули (адаптеры) позволяют быстро нарастить витую пару без использования специальных инструментов. Их преимущества:

  • Простота использования
  • Не требуется обжим
  • Возможность многократного соединения/разъединения

Однако у этого способа есть и недостатки:

  • Дополнительные точки соединения могут снизить качество сигнала
  • Не подходит для постоянных соединений
  • Занимает больше места, чем обжатый кабель

Соединительные модули удобны для временного наращивания кабеля или в ситуациях, когда нет возможности выполнить обжим.

Пайка проводов — надежно, но требует навыка

Пайка обеспечивает очень надежное соединение проводников, но требует определенных навыков и инструментов:


  • Паяльник
  • Припой и флюс
  • Изоляционные материалы (термоусадка, изолента)

Процесс пайки включает следующие этапы:

  1. Зачистка и скручивание соединяемых проводников
  2. Нанесение флюса
  3. Пайка с использованием припоя
  4. Изоляция места соединения

Преимущества пайки:

  • Очень надежное соединение
  • Минимальные потери сигнала
  • Подходит для постоянных соединений

Недостатки:

  • Требует навыков и специальных инструментов
  • Занимает больше времени, чем другие методы
  • Сложно разъединить при необходимости

Скрутка проводов — простой, но ненадежный способ

Скрутка является самым простым методом соединения проводов, но имеет серьезные недостатки:

  • Низкая надежность соединения
  • Высокий риск окисления и ухудшения контакта со временем
  • Не подходит для передачи высокочастотных сигналов

Скрутку можно рассматривать только как временное решение в экстренных ситуациях. Для постоянного соединения витой пары этот метод категорически не рекомендуется.

Клеммы Wago — современное решение для соединения проводов

Клеммы Wago представляют собой современный способ соединения проводов без пайки и винтовых соединений. Их преимущества:


  • Простота и скорость монтажа
  • Надежный контакт
  • Возможность соединения проводов разного сечения
  • Компактность

Для использования клемм Wago достаточно зачистить провода и вставить их в соответствующие отверстия клеммы. Специальный механизм обеспечивает надежную фиксацию проводников.

Однако стоит учитывать, что клеммы Wago не предназначены для передачи высокочастотных сигналов и могут вносить дополнительные помехи при использовании в сетевых кабелях.

Как выбрать оптимальный способ соединения витой пары

При выборе метода соединения витой пары следует учитывать несколько факторов:

  • Требования к качеству сигнала
  • Постоянное или временное соединение
  • Доступность инструментов и материалов
  • Навыки монтажника
  • Условия эксплуатации (влажность, температура и т.д.)

Для большинства домашних сетей оптимальным выбором будет обжим коннекторами RJ-45. Этот метод обеспечивает хорошее качество сигнала и не требует сложных инструментов.

В случае необходимости быстрого временного соединения можно использовать соединительные модули или клеммы Wago.


Пайка рекомендуется для ситуаций, требующих максимальной надежности соединения, например, при прокладке кабеля в труднодоступных местах.

Проверка качества соединения витой пары

После выполнения соединения важно проверить его качество. Для этого можно использовать следующие методы:

  • Визуальный осмотр (для обжатых коннекторов)
  • Прозвонка мультиметром
  • Тестирование специальным кабельным тестером
  • Проверка передачи данных (ping, копирование файлов)

Качественное соединение должно обеспечивать стабильную передачу данных без потерь пакетов и снижения скорости.

Как проверить обжим витой пары мультиметром

Для проверки обжима витой пары с помощью мультиметра выполните следующие шаги:

  1. Установите мультиметр в режим прозвонки или измерения сопротивления
  2. Подключите щупы к соответствующим контактам на обоих концах кабеля
  3. Проверьте все пары проводников
  4. Убедитесь, что нет замыканий между разными парами

Правильно обжатый кабель должен показывать низкое сопротивление (близкое к нулю) между соответствующими контактами и отсутствие контакта между разными парами.


Распространенные ошибки при соединении витой пары

При наращивании и соединении витой пары часто допускаются следующие ошибки:

  • Нарушение последовательности проводников при обжиме
  • Недостаточная длина зачистки кабеля
  • Повреждение проводников при зачистке
  • Использование некачественных коннекторов или клемм
  • Недостаточно плотный обжим
  • Игнорирование требований к минимальному радиусу изгиба кабеля

Избегая этих ошибок, можно значительно повысить надежность и качество соединения витой пары.


Как удлинить витую пару без потери качества, соединитель и удлинитель для интернет-кабеля usb, hdmi, ethernet

Нередко приходится прибегать к соединению или удлинению витой пары. Это происходит, если появляется необходимость перенести в другую комнату компьютер или ноутбук без потери качества сигнала. Бывают и ситуации, когда дети или домашние животные повреждают соединение кабеля, после чего возникает необходимость его починки.

Также кабели стоит убирать до начала ремонта, если они не “вшиты” в стену. Это поможет избежать перегиба и излома проводов.

В указанных ситуациях необходимо выбрать оптимальный способ соединения частей кабеля. Чтобы это сделать, нужно разобраться с существующими вариантами.

Содержание

Удлинение и соединение кабеля без потери качества — основные правила

Для хорошего соединения интернет кабелей между собой необходимо в первую очередь определить оптимальный вариант проведения работ. Опираться следует на несколько критериев:

  1. Стоимость расходных материалов.
  2. Качество соединения.
  3. Уровень мастерства.
  4. Тип кабелей, которые нужно соединить

Чтобы правильно и качественно выполнить соединение ethernet, hdmi или активного usb кабеля, нужно ознакомиться с инструкцией, подготовить все материалы и инструменты и выполнить все действия согласно рекомендациям.

 Банальная скрутка — просто, но ненадежно

Скрутка проводов представляет собой соединение жил одинакового назначения и их последующее скручивание. После этого провода изолируются.

Для проведения работ потребуется ряд материалов и инструментов:

  1. Ножницы или острый нож. Данный инструмент понадобится для удаления оплетки.
  2. Стриппер. Позволит произвести полную зачистку жил.
  3. Припой из олова (0,3-0,5 мм).
  4. Термоусадка (1.5 мм).
  5. Спички.
  6. Изолента.

При аккуратном выполнении скрутки провода будут иметь ту же самую форму, что и до проведения процедуры. Это поможет закрыть кабель плинтусом или протянуть его в стену.

Важно! Такой способ соединения считается не слишком эффективным, поскольку сигнал нередко теряется совсем или становится менее качественным, чем прежде. Также это может сказаться на безопасности проводки. По указанной причине метод скрутки чаще всего применяют в качестве временного решения.

 Пайка — без умения работать с паяльником не обойтись

Пайка кабелей производится при помощи специального устройства — паяльника. Необходимо уметь пользоваться им, чтобы правильно произвести работу. В противном случае соединение будет нарушено, из-за чего придется дополнительно обрезать провод и проводить процедуру повторно.

Такой способ соединения проводов надежен, а кабель остается работоспособным еще долгое время.

Для проведения пайки проводов, стоит следовать инструкции:

  1. Снять внешнюю изоляцию. Ее можно надрезать и отогнуть или обрезать полностью.
  2. Проводники разбирают на пары и зачищают от изоляции. Для этой цели можно использовать стриппер: нож может повредить целостность жил.
  3. Пары проводов скручиваются между собой. Лишние части обрезаются.
  4. Провода нагреваются, на них наносится припой. Он должен быть распределен равномерно, чтобы получилось прочное соединение.
  5. После пайки проводов необходимо изолировать каждую пару по отдельности. Для этого их перематывают изолентой таким образом, чтобы не осталось оголенных участков.

Важно! Спаянные провода не стоит использовать в помещениях с повышенной влажностью и на улице. Со временем это может нарушить изоляцию и привести к ряду проблем.

В случае, если вышеописанная ситуация неизбежна, и провод выводится, например, на улицу, необходимо позаботиться о герметизации провода. Для этой цели подойдут гибкие рукава из полипропилена.

 Применение адаптеров — соединителей витой пары

Адаптеры иначе называются клеммами, часто можно встретить название переходник, двойник. В настоящее время их применяют практически во всех работах электромонтажного типа. Они представляют собой небольшую коробку, которая имеет разъемы с обеих сторон, и выступают как удлинитель. Входные отверстия могут быть различными — RJ11, RJ12, RJ-45.

Этот метод соединения считается наиболее простым. В ходе работы провода вставляются в адаптер. Такой метод применяется, например, вместо прокладки дорогого кабеля vga-vga, или для kvm удлинителя.

Важно! Минус данного способа заключается в том, что, если задеть адаптер, провода придется подключать повторно.

Помимо адаптера потребуются также коннекторы. Это специальные устройства, которые позволяют осуществить коммутацию.

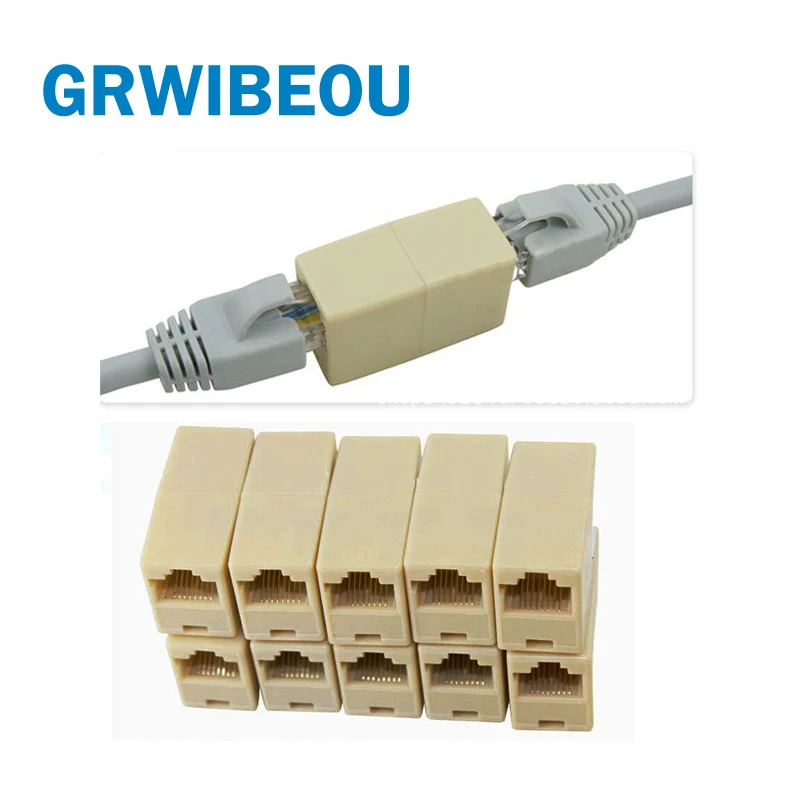

 Адаптеры для обжатых кабелей

Таким соединителем можно воспользоваться, если кабели уже обжаты. В этом случае использование адаптеров станет идеальным решением для удлинения или сращивания проводов.

Для обжатых проводов можно также использовать другие устройства- например, розетки или их внутренние рабочие части.

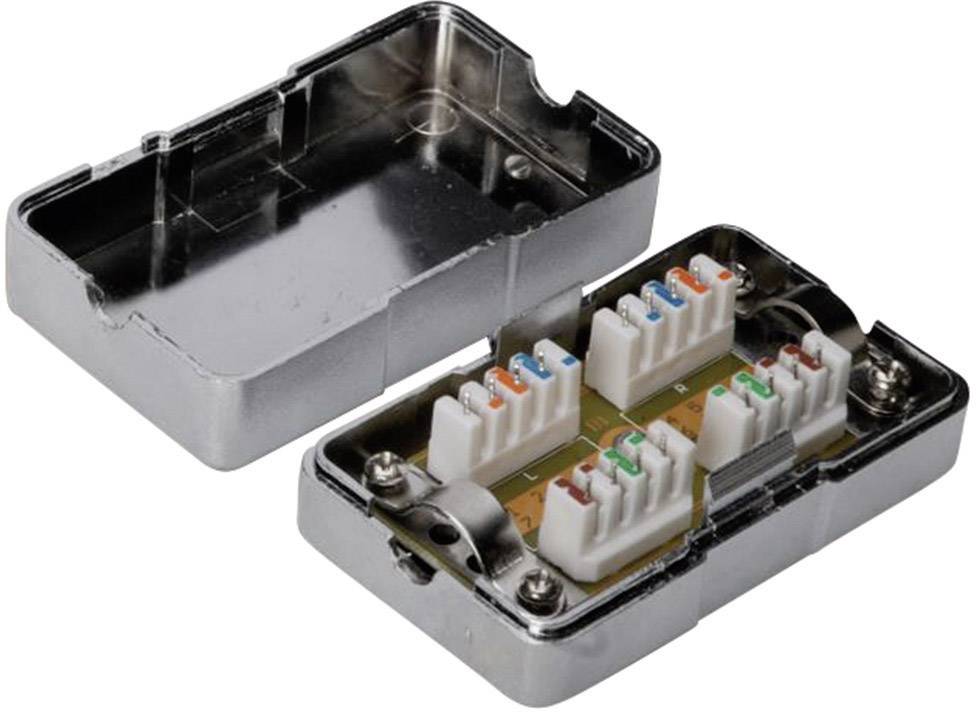

 Соединители витой пары для необжатых кабелей

Необжатые провода соединять при помощи адаптера нельзя. В первую очередь необходимо провести процедуру обжима кабелей. Это гарантирует хорошее, качественное соединение и изоляцию проводов.

Как правильно обжать кабель

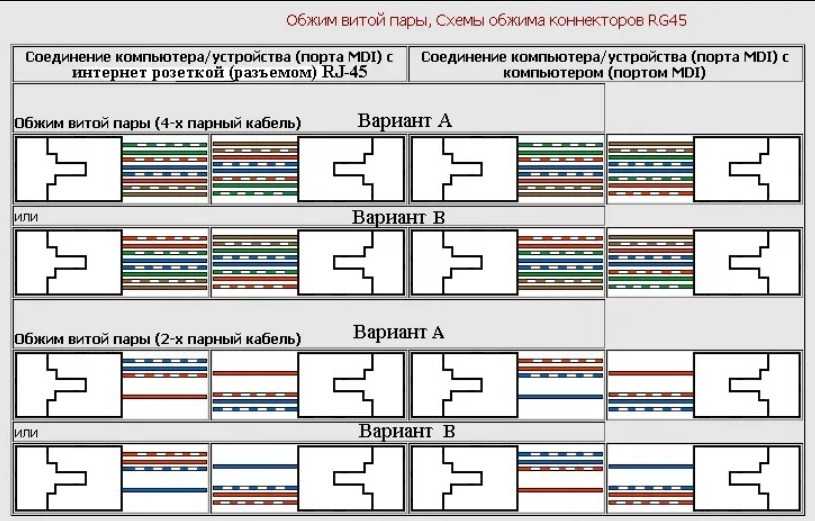

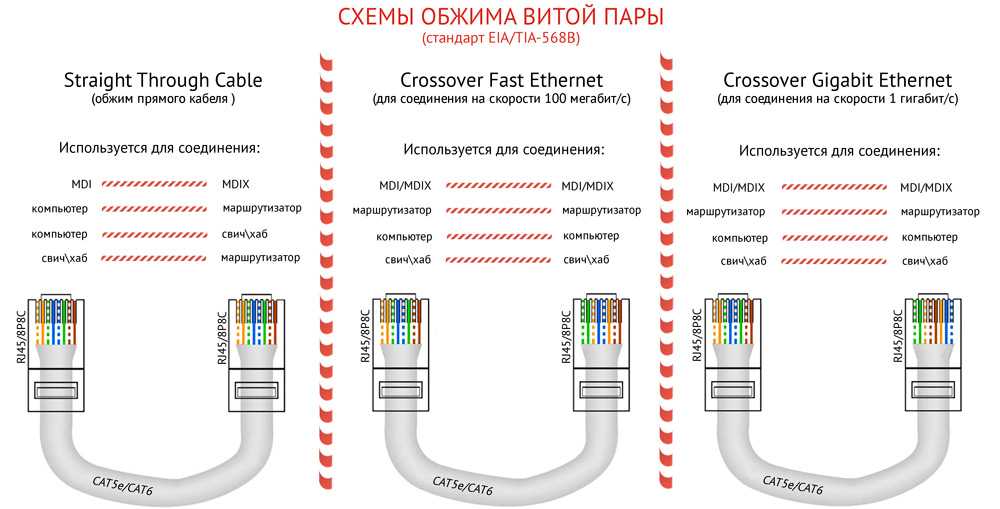

Существует два основных способа, позволяющих произвести обжим кабелей — прямой и перекрестный. Разница между ними заключается в том, в какой последовательности и какие именно провода обжимаются.

Каждый кабель имеет определенный цвет. Парные провода одинаковы или схожи по цвету. Таким образом их проще различать.

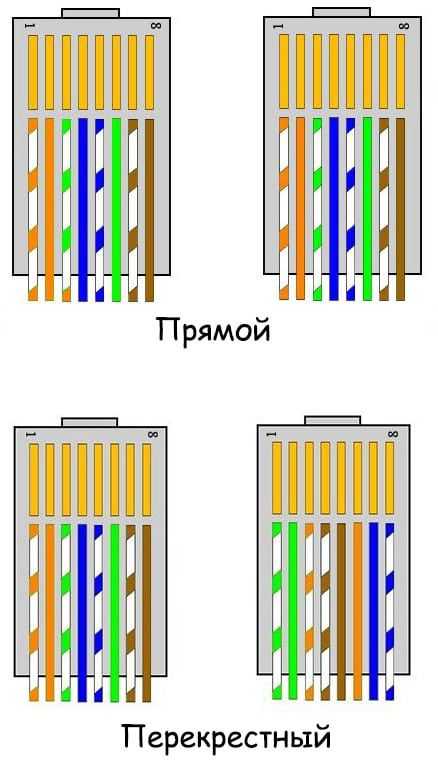

При прямом способе обжима соединяются провода, одинаковые или похожие по цвету. Перекрестная схема обжима проводов подразумевает, что мастер будет придерживаться определенной схемы сборки: необходимо поменять местами проводники под номерами 1, 2, 3, 6.

Обе схемы обжима предполагают, что проводники будут расположены прямо напротив друг друга для лучшего соединения. Нумерация или цветовая гамма проводов должны соответствовать друг другу по одной из указанных схем.

Существует еще один способ соединения, но он менее распространен, чем описанные выше. Он называется “Консольным”. Проводники в данном случае располагаются с одной стороны в прямом порядке (от первого до последнего), а с другой стороны — в обратном (от последнего до первого).

Важно! Способ подключения следует выбирать, исходя из типа оборудования.

Для обжима проводов понадобятся следующие инструменты:

  1. Кримпер.
  2. Стриппер.
  3. Нож.

Обжимаются провода следующим образом:

  1. Выбирается подходящий кабель.
  2. Обрезается внешняя изоляция.
  3. Подготовка жил. На данном этапе проводники раскручиваются и разглаживаются.
  4. Обжим. Провода загружаются в соответствующие пазы до упора, после чего к ним применяется специальное устройство — пресс.
  5. Проверка качества. После использования пресса проверяют прочность соединения. Если работа была выполнена правильно, извлечь жилы не получится.

После обжима кабелей можно будет использовать описанные выше адаптеры.

 Наращивание кабеля с помощью специальных клемм

Клеммы, или так называемые “скотч-локи”, представляют собой соединители из пластика с металлическими контактами. Они компактны и хорошо подходят для соединения разорванных проводов.

Важно! Клеммы используются в том случае, если потом они будут убраны в плинтус, стену или коробку.

Неоспоримым преимуществом использования клемм является отсутствие необходимости тщательно зачищать провода и изолировать их.

При поведении процедуры в первую очередь избавляются от внешней обмотки проводов. Каждая пара проводов помещается в отдельную клемму и обжимается.

Важно! Клеммы герметичны и защищают кабели от проникновения влаги и растворителей.

 Какой способ выбрать?

Для выбора оптимального варианта соединения проводов необходимо опираться на ряд индивидуальных для каждой ситуации факторов:

  1. Временное или постоянное соединение. Если в ближайшее время планируется замена кабеля, можно воспользоваться менее надежным, но более простым способов. В данном случае отлично подойдет скрутка. Если же планируется постоянное соединение, можно остановиться на клеммах или адаптерах.
  2. Мастерство. Если подобные работы никогда прежде не проводились, выбирать сложные способы вроде пайки не стоит. В данном случае стоит отдать предпочтение более легкому варианту соединения. Это поможет правильно провести работы и восстановить контакт между проводами.
  3. Надежность. Как говорилось ранее, не каждый способ подключения способен обеспечить бесперебойную передачу сигнала. Если это важно, стоит выбрать соединение клеммами или пайкой.

Исходя из указанных рекомендаций выбирается оптимальный вариант соединения. Далее необходимо приобрести все необходимые материалы и инструменты и выполнить работы согласно инструкциям.





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

обзор способов наращивания витой пары

Назначение, преимущества и недостатки соединителей

Основное предназначение ответвительного сжима – организация ответвления на магистральном электрическом кабеле без выполнения разрыва на основной трассе. Соединитель «орешек» может быть установлен в месте монтажа магистрали с проводкой нового оборудования, и нет необходимости перерезать кабель. Это один из лучших вариантов при коммутации проводников разного сечения, изготовленных из алюминия и меди. Контактную пластину желательно делать латунной, поскольку данный материал не вступает в электрохимическую реакцию ни с медью, ни с алюминием.

Из недостатков сразу стоит отметить необходимость оголения соединяемых проводов. Этого не нужно делать при эксплуатации ответвительных сжимов прокалывающего типа. Другой нюанс – слабая степень защиты от пыли и влаги (не выше IP20).

Как проверить качество обжима интернет-кабеля

После того, как обжим кабеля был выполнен, необходимо убедиться, что подсоединение является рабочим. Для этого обычно применяется один из следующих способов.

Первый способ — тестер кабельный

Профессиональные работники используют специальные приборы — LAN-тестеры. Обычно это устройство состоит из двух частей. Это дает возможность одновременно произвести проверку обоих концов сетевого кабеля одновременно. В основном и дополнительных устройствах имеются порты для подключения коннекторов. После подсоединения происходит тестирование использованных проводов.

На устройстве имеются индикаторы, соответствующие каждому из проверяемых проводов. На них будут отображены результаты, полученные в ходе проверки. Если какой-либо контакт обжат некачественно, то это будет легко обнаружено.

Второй вариант — мультиметр

Основной способ контроля дома — использование мультиметра. При проведении проверки его устанавливают на выполнение прозвона или на использования самого небольшого сопротивления (например, 200 Ом). При этом желательно включить звуковую индикацию. Для проверки берут оба интернет штекера сетевого кабеля и кладут их рядом друг с другом. Затем прозванивают каждую пару проводков одного цвета. Если между ними отсутствует электрический контакт, то это будет сразу же обнаружено.

Эта проверка не требует большого количества времени. Важным условием является использование достаточно тонких щупов. Чтобы их получить, необходимо или использовать тонкую проволоку, или подточить обычно используемые щупы.

Если не прозванивается хотя бы одна пара проводов, то придется производить обжим сетевого кабеля еще раз.

Важно! Иногда бывает так, что коннекторы одного кабеля одновременно не находятся в одном помещении. В этом случае также существует возможность провести проверку

Дело в том, что между проводами одного цвета существует электрическая связь. В этом случае рассматривают цветной провод и полосатый той же расцветки. Таким образом один провод можно вставить в предназначенную для него розетку, а во втором измерить сопротивление между каждой из указанных пар. Его величина должна быть примерно равной во всех случаях. Если этого нет, то это означает, что обжатие кабеля было некачественным.

Третий способ — подключение устройства, с другими устройствами

Этот вариант является наиболее простым способом проверки. При этом надо подключить компьютер и проверить наличие связи с интернетом или локальной сетью. Если все работает нормально, то это означает, что кабель был обжат правильно.

Коннектор для интернет кабеля RJ-45

Коннектор для интернета может иметь простой вид или быть относительно сложноустроенным. От функционала и модели зависит общая стоимость.

На рынке встречаются различные варианты:

  • Микро USB RJ: приобретается владельцами планшетов на Android и Windows с небольшим выходом, куда не подойдет обычный провод Ethernet.
  • Разветвитель RJ-45 позволяет подсоединить к 1 кабелю пару аппаратов.
  • Переходник RJ-45 — удлинитель витой пары.
  • Соединитель RJ-11 является телефонным соединителем.
  • Удлинитель патч-корда.

Соединитель формата RJ-45

Другие виды

Помимо описанных, также можно встретить:

  • Спецификации и модификации RJ-45. К примеру, USB-C — RJ-45, Thunderbolt и др.
  • Переходники для оптоволоконных проводов. Они различны по корпусу и торцевому наконечнику.
  • Экранированные и неэкранированные коннекторы (stp и ftp). В своей структуре они содержат металлический экран, предотвращающий негативное электромагнитное воздействие от мощных кабелей или другого оборудования.
  • Терминальный адаптер организует доступ к локальной линии ISDN телефона или компьютера. Рассматривается как модем.

Кабель можно обжать самостоятельно, имея специальный кримпер или обычную отвертку

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

  • Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
  • Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
  • Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Соединение с помощью болтов

Чтобы соединить провода данным способом, необходимо иметь болт необходимого размера, гайку и несколько шайб, что зависит от количества соединяемых проводников. Соединение простое, доступное и весьма надежное.

Болтовое соединение проводов

В первую очередь провода зачищаются до металлического блеска, после чего на конце провода без изоляции формируется петля в виде колечка, диаметр которого должен быть чуть больше диаметра болта. Сформировать такое колечко довольно просто, если провод обернуть вокруг болта, а затем его закрутить. После подготовительных работ приступают к процессу соединения, который состоит из следующих операций:

  • На болт надевается шайба.
  • Затем надевается один из проводников.
  • После этого надевается вторая шайба.
  • Надевается второй проводник.
  • Надевается следующая шайба.
  • Соединение надежно скручивается с помощью гайки.

Чтобы соединение оказалось надежным, провода скручиваются при помощи инструментов, в виде ключей для болтов. Электрики часто пользуются подобным типом соединения, особенно в промышленных электрических сетях, где достаточно полезного пространства. Основное назначение – это соединение медных и алюминиевых проводов, с применением разъединяющей шайбы.

Как использовать Wago

Основным правилом в работе с Ваго является постулат: «Одна клемма — один контакт». Провода зачищают на 10–12 миллиметров. Затем их вставляют в соединитель до тех пор, пока наконечник не упрется. Если зажим с рычажком, то его предварительно следует открыть, а тогда, когда провод будет вставлен — рычажок защелкивается. Следите за тем, чтобы оголенный провод оставался внутри зажима и не выходил за его пределы.

Не используйте ваговские соединители повторно, если вы вставили провод в зажим и что-то пошло не так, например, оголенная часть проводника оказалась слишком длинной, то вытащите его, обрежьте, повторно зачистите от изоляции и вставьте в новый зажим. Такой подход будет гарантировать вам хороший контакт. Кроме того, технический вазелин в зажимах будет оставаться в необходимых количествах.

Рекомендации при монтаже:

  • Суммарная нагрузка всех проводников одной линии просчитывается заранее, и она не должна быть выше установленных показателей для используемого соединителя.
  • Проверяйте следующие показатели перед монтажем: макс. напряжение, площадь сечения, тип проводника.
  • Рекомендуется устанавливать только в распределительных коробках.
  • Коробки должны быть установлены в доступном месте, чтобы их можно было открыть в любой момент.
  • Не забудьте оставить запас кабеля для вероятных повторных переделок. Большинство электриков рекомендует оставлять 15 см.
  • На корпусах соединителей обычно устанавливают метки, по которым можно отмерить длину зачищаемого проводника.
  • Если нужно соединить алюминиевые провода, то нужно использовать технический вазелин для смазки соединений, или использовать Wago, адаптированные под алюминий.
  • Для более точных измерений показателей рекомендуется использовать приборы.

Что такое скрутка провода и чем она опасна

Несколько десятилетий назад, когда нагрузки на электрическую проводку не были такими большими, подобное соединение пользовалось популярностью. Причем опытные мастера учили меня, тогда еще молодого электрика, предварительно хорошо зачищать металл жилы, скручивать их плотно, обжимать пассатижами.

Длина такой скрутки должна была создаваться длиной порядка 10 см для обеспечения хорошего электрического контакта, как показано на самой нижнем примере. А все что выше — они бы забраковали, несмотря на красоту.

Внутри закрытых сухих помещений такие скрутки работали годами и десятилетиями. Однако многие электрики нарушали технологию и создавали не качественный контакт.

К тому же в условиях влажной среды металл окисляется. Электрическое сопротивление его переходного поверхностного слоя ухудшается. Это ведет к повышенному нагреву жил, преждевременному повреждению изоляции.

Поэтому современными правилами, в частности ПУЭ (пункт 2.1.21.), простая скрутка проводов запрещена, как бы красиво и надежно она не была сделана.

Особую опасность составляют скрутки алюминиевых проводов, а также жил из разных металлов — меди и алюминия.

Сказывается здесь высокая пластичность мягкого алюминия и его высокая способность создавать под воздействием кислорода воздуха внешний слой оксидов, защищающий внутреннюю структуру металла. Эта пленка снижает проводимость.

При протекании токов с повышенными нагрузками алюминий, имеющий высокий коэффициент линейного расширения, нагревается, увеличивая свой объем. После охлаждения он сжимается, нарушая плотность соединения.

Каждый цикл нагрева и охлаждения ухудшает электрические характеристики скрутки. К тому же медь с алюминием работают как гальваническая пара, а это дополнительные химические реакции с образованием поверхностных окислов.

Моя рекомендация: везде, где встречаете простую скрутку, избавляйтесь от нее. Усиливайте ее пайкой, сваркой, обжимом или иным другим разрешенным способом.

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Название по ISO/IEC 11801Общее экранированиеПопарная защита экраном
U/UTP(UTP)НетНет
U/FTPНетФольга
F/UTP (FTP)ФольгаНет
S/UTP (STP)ОплеткаНет
SF/UTP (S/FTP)Оплетка, фольгаНет
F/FTPФольгаФольга
S/FTPОплеткаФольга
SF/FTPОплетка, фольгаФольга

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

  • U – экран отсутствует;
  • F – применяется фольга;
  • S – металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Wago

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

ЗВИ

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Классификации и требования ГОСТ

Соединителями проводов называют любые устройства, которые служат для замыкания/размыкания электрической цепи. Это могут быть электроустановочные изделия – розетки, выключатели, а также металлические шины и пластины, наконечники, клеммы и клеммники – колодки с несколькими гнездами.

Мы остановимся на соединителях в более узком понимании – на элементах, создающих разборные и неразборные соединения и обеспечивающих их надежность и функциональность – то есть на всевозможных видах клемм, клеммников и гильз.

Простейший пример наконечника для многожильного провода. Клемма представляет собой металлическую гильзу-трубку, зафиксированную на конце проводника с помощью обжимных клещей

Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств – розеток, клеммных колодок, патч-панелей.

Клеммы отличаются по материалу изготовления, форме и размерам, но схожи по назначению – обеспечивают механически прочную коммутацию двух и более проводов, без электрических потерь и сложностей в монтаже

Классификация электросоединителей представлена в ГОСТ 10434-82, где дается информация по делению на классы (1, 2, 3) и на группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.

Некоторые рекомендации могут быть полезны не только профессионалам, но и домашним мастерам, самостоятельно оборудующим электропроводку.

Например, там говорится о наиболее предпочтительных способах соединения алюминиевых пластин – пайкой или сваркой и алюминиевых наконечников – опрессовкой или сваркой.

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

  1. В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
  2. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
  3. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Как сваривать провода из скруток: что важно учитывать

Этот способ основан на создании местного разогрева конца скрутки до температуры расплава металла с последующим его застыванием в виде контактного шарика.

Работу можно выполнять самодельным понижающим трансформатором напряжением порядка 24 вольта и мощностью от 1 киловатта.

Но лучше пользоваться инвертором, выдающим постоянный ток. Для создания дуги применяют угольный электрод, которым касаются места сварки. Его можно заменить графитом.

Второй контакт цепи образуется через обжим клещами противоположной части скрутки около изоляции. Их широкие губки служат радиатором охлаждения, отводят тепло от диэлектрического слоя, предохраняя его от перегрева и повреждений.

Силу тока около 30-80 ампер и длительность его протекания порядка секунды подбирают опытным путем в зависимости от конструкции сварочного аппарата, химического состава и толщины жил.

При работе на высоте под потолком провода удобно расположить вниз.

На конце сварки образуется каплевидный сплав формой контактного шарика.

Чтобы обеспечить надежный контакт вначале надо потренироваться на контрольном образце. Маленький ток плохо нагреет место соединения, а завышенный передаст излишнюю температуру слою изоляции, пережжёт металл.

Пробную сварку оценивайте как на механическую прочность, так и по создаваемой структуре сварного шва.

На что следует обращать внимание

Вертикальное расположение скрутки при сварке позволяет расплаву лучше заполнять пространство между медными проводами, придавая капле металла форму сферы.

Работать надо в защитных рукавицах, использовать маску сварщика для защиты глаз, специальную обувь. Можно легко «нахвататься зайчиков» или «поймать» каплю расплавленного металла на одежду либо обувь.

После сварки одного соединения лучше выждать небольшое время и дать ему остыть, а потом переходить к обработке следующего. Эта рекомендация предотвратит случайный ожог.

Оголенные жилы после сварки изолируют, надевают термоусадочную трубку, обрабатывают промышленным феном.

Затем провода укладывают в распаечную коробку, закрывают крышкой.

Соединение проводов муфтой Easy-Protect

И вот наконец появился универсальный продукт, который позволяет с легкостью использовать зажимы wago теперь не только в сухих зданиях, но и во влажных помещениях и даже на улице.

Называется эта штука – гелевая муфта Easy-Protect.

Не пугайтесь слова “муфта”, ничего сложно в монтаже здесь нет. Выпускаются данные изделия компанией Cellpack (совместное предприятие Германии и Швейцарии) и состоят из двух половинок.

Одна видимо делается в Германии, другая в Швейцарии, после чего все собирается воедино в Китае

Это своеобразный защитный чехол, наполненный уже готовым к применению гелевым компаундом. Гель не силиконовый!

Как соединить пайкой электрические провода

Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.

На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.

После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником

При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку. Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0.5 мм² или гибких до 2.5 мм²

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Как обжать интернет кабель своими руками

Для самостоятельно обжима необходимо определить категорию витой пары, изучить ее строение, затем подготовить инструменты:

  • Кабель для internet-соединения.
  • Коннектор.
  • Кримпер — средство для обжима.
  • Нож.

Операция происходит по стандартной схеме:

  1. Снять изоляционный слой: подцепить ножом и убрать 2 или 3 см изоляции, не повредив проводки.
  2. Подготовка витой пары: расплести и выпрямить провода, расположить их в верном порядке соответственно стандарту — для прямого кабеля (TIA/EIA-568B, TIA/EIA-568A) или перекрестного, сделать элементы одной длины и поместить их в заранее приобретенный штекер, довести до конца прибора.
  3. Обжим: вставить соединитель в пазы кримпера, нажать на ручки. Кабель готов.

Злоупотребление витой парой шины CAN — каковы возможные последствия

На самом деле вопрос , почему вы хотите это сделать?

Весь смысл витой пары в том, чтобы обеспечить (насколько это возможно) идентичный путь для двух дифференциальных сигналов. Будучи дифференциальным, любой синфазный шум одинаково улавливается обоими в паре, а это означает, что сильное подавление синфазного сигнала типичной входной схемы дифференциального сигнала успешно устраняет его.

Запуск парных сигналов diff на отдельных парах полностью устраняет эту проблему. Если разностные пары скручены с разной скоростью (вероятно, внимательно изучите кабель CAT6), результат будет еще хуже.

Не вызовет ли такая компоновка шины CAN проблемы, особенно из-за того, что исходящий и обратный сигналы находятся в одной витой паре?

Я обычно вижу вход и выход шины CAN на одном и том же кабеле, но только в виде отдельных пар. Поскольку предполагается, что оба они находятся в своих собственных парах, перекрестные помехи между парами минимальны, а подавление синфазного сигнала приемника легко способно отклонить любую перекрестную связь, которая действительно возникает. Но если эти сигналы не находятся в своих собственных парах, то связь будет увеличиваться, и она не будет сбалансирована между высоким/низким уровнем, поэтому приемник не сможет отклонить (намного большую) синфазную составляющую и будет , а не вообще отбрасывают единственный кондуктивный компонент. э.го., качество снизится.

Какие эффекты я могу ожидать от такой схемы шины CAN?

Что-нибудь от «кажется, что он все еще работает нормально» до «он больше не работает вообще».

Частично эта двусмысленность исходит от «заглушек». Если «заглушка» вводит в шину другое устройство, то это Т-образное соединение, и точка. Неважно, длина этих Т-образных заглушек 0,1 мм или 1 м — заглушка есть заглушка. Если у вас есть устройства, подключаемые к середине кабеля, они будут вводить заглушки, что приводит к большему паразитному кабелю. Если подумать, то эти шлейфы короткое время проводят сигналы параллельно, а это значит, что введенные ими паразиты в это время также параллельны. В любом случае, CAN довольно надежен в том смысле, что он обычно поддерживает большое количество устройств, поэтому были предусмотрены условия для типичного использования. Но с точки зрения разработчика, вы должны знать, что эти шлейфы делают с сигналом, и быть готовым к их настройке (соответствию характеристического импеданса), если это необходимо.

Я могу себе представить, что нормально дифференциальные сигналы шины CAN не синхронны в синей витой паре, а слегка асинхронны, что может вызывать проблемы с некоторыми пакетами?

Возможно. При скорости 1 Мбит каждый бит проходит по кабелю за 1 мкс. Паразитная индуктивность и емкость кабеля будут ухудшать и задерживать эти быстрые переходы. Заглушки добавляют некоторые разрывы, поскольку сигнал по существу разделяется на короткий участок. Прокладка проводов вне пары также добавит некоторые расхождения в задержке. Единственный способ узнать наверняка, как все это влияет на конкретную реализацию, — это использовать осциллограф для фактического захвата и измерения этих задержек.

Для коротких кабелей разница будет настолько мала, что не будет проблемой. Но по мере того, как частоты становятся выше, а кабели становятся длиннее (и шлейфы становятся длиннее), это становится более проблематичным.

Если бит сигнала переходит за 1 мкс, то для того, чтобы граница имела красивый и четкий вид, требуется полоса пропускания в 10-100 раз или более. Таким образом, несмотря на то, что скорость передачи составляет (всего) 1 Мбит/с, «хорошие» переходы могут включать частотные компоненты в диапазоне 10–100 МГц. Использование слишком длинных, некачественных или неправильно подключенных кабелей уменьшит эту пропускную способность, что приведет к более медленным и «грязным» переходам. Приемники довольно хороши и убирают этот нежелательный эффект, но есть ограничения.

Итак, выберите высококачественный кабель, предназначенный для CAN, PROFIBUS или Ethernet, и правильно подключите его, и все будет в порядке. Но выбрать безымянный кабель и неправильно его подключить, а это навлекает на себя неприятности.

Что такое витая пара и работает ли она?

«Витая пара» — это еще один способ идентификации решения для сетевых кабелей, которое также называется неэкранированной витой парой (UTP) и было изобретено Александром Грэмом Беллом в 1881 году. В приложениях для внутренней деловой телефонной связи они используются в связках из 25 пар. В домах они были сокращены до четырех проводов, но в сетях мы используем их в 8-жильных кабелях.

Скручивая пары с разной скоростью (количество витков на фут), производители кабелей могут уменьшить электромагнитные импульсы, исходящие от кабеля, одновременно улучшая способность кабеля подавлять обычный электронный шум из окружающей среды.

Каждая пара, передающая данные, имеет один провод, который является положительным выводом, а другой — отрицательным. Сравнивая данные, полученные по обоим проводам, приемник устраняет синфазные помехи, возникающие вдоль кабеля, и получает точное значение данных.

Когда мы используем витую пару для сетей, она соответствует стандартам, установленным Альянсом электронной промышленности и Ассоциацией телекоммуникационной промышленности (EIA/TIA). Поскольку EIA прекратила свою деятельность в 2011 году, стандарты теперь подпадают под действие TIA. Последний стандарт — TIA-568-C.

Оттенки проводов могут варьироваться от пастельных до ярких, но они имеют одинаковые цвета: белый с оранжевой полосой, полностью оранжевый, белый с зеленой полосой, весь зеленый, белый с синей полосой, все синий, белый с коричневая полоса, и все коричневые. Белый с цветной полосой и соответствующий цвет скручены в пару, что и дало нам название.

Существует два стандартных способа подключения концов кабелей: T568A и T568B. Как видите, они одинаковы, за исключением того, что пары 2 и 3 поменяны местами. TIA рекомендует T568A для новых установок, хотя T568B более совместим с предыдущими кабельными решениями.

Физические разъемы — 8P8C (8-контактный, 8-жильный), хотя многие называют их RJ45. RJ45 — это ключевой разъем для одной линии передачи данных, который редко используется. UTP может передавать две линии данных со скоростью менее 1 миллиарда бит в секунду каждая.

Если кабель соединяет различные виды оборудования (например, от вашего компьютера к коммутатору, встроенному в домашний маршрутизатор), вам следует использовать прямой кабель с одинаковым расположением проводов или контактов на обоих концах. Если у вас большой многоэтажный дом или здание, и вам нужно подключить коммутатор на одном этаже к основному коммутатору, встроенному в ваш домашний маршрутизатор (подключая одно и то же оборудование на обоих концах), перекрестный кабель будет лучшим решением.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
