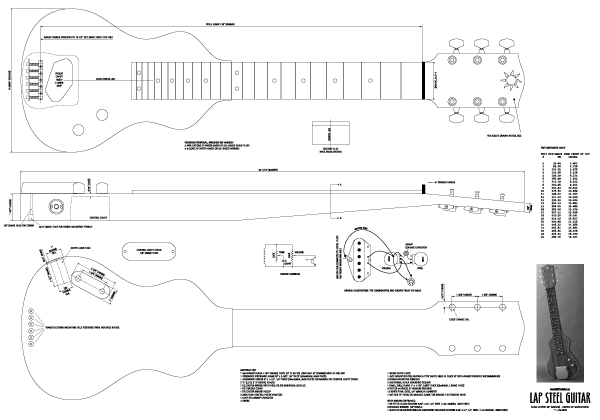

Чертеж электрогитары для сборки своими руками

В интернете есть много инструкций и чертежей по созданию, моддингу и хакам гитар всех видов, я намерен продемонстрировать, как вы можете достичь профессиональных результатов при создании электрогитары своими руками. Я также собираюсь рассказать вам о более сложной задаче — создании грифа гитары с нуля, чего многие строители избегают, переставляя старые или используя «купленные в магазине» грифы. И давайте посмотрим правде в глаза: если вы играете на гитаре, вы знаете, что гриф может сделать или испортить инструмент, так почему бы не сделать его по своему вкусу.

Я надеюсь, что некоторые из вас найдут вдохновение в этой инструкции и попробуют создать самодельную электрогитару.

Шаг 1: Рисуем форму корпуса

Показать еще 4 изображения

Итак, вы решили сделать это, теперь вам нужно определиться с формой корпуса. Независимо от того, решите ли вы скопировать существующий стиль корпуса или создать свой собственный шедевр, вам понадобятся некоторые шаблоны в качестве руководства по сборке. Я выбрал форму «Les Paul», потому что хочу такую, но никогда не смогу убедить свою жену позволить мне потратить несколько тысяч долларов на ее покупку!

Шаг 2: Изготавливаем корпус

Показать еще 11 изображений

Окей, на этом этапе происходит много важного. Для начала мне нужно прояснить всем гитарным экспертам, что эта сборка является строго рабочим доказательством концепции и ни в коем случае не единственным способом сделать что-то.

Выберите свой тип дерева. У меня было достаточно качественной березовой фанеры толщиной около 2 см, и я склеил её в 3 слоя. Итак, давайте посмотрим на процесс.

Шаг 3: Дорабатываем корпус

Показать еще 7 изображений

Теперь вы должны быть готовы склеить заготовки корпуса вместе. Используйте много зажимов и обратите особое внимание на то, чтобы избежать соскальзывания. Используйте хороший клей для дерева, который будет достаточно долго «схватываться», чтобы вы могли идеально всё подогнать.

Для этого шага я использовал хорошие сильные пружинные зажимы, и я не пытался склеить все 3 слоя одновременно. Склейте 2, позвольте слоям быстро подсохнуть, затем приклейте третий. Как только тело полностью схватилось, вы можете начать перейти к интересной части — вырезать контуры корпуса. Вы будете удалять много материала, который нельзя вернуть обратно, поэтому действуйте не спеша. Во время процесса время от времени удерживайте корпус в игровом положении, чтобы убедиться, что эргономика вам по вкусу.

Шаг 4:

Показать еще 11 изображений

Выберите дерево для грифа. Я нашел красивую часть фигурного клена, но вы можете использовать красное дерево, ясень или любое другое плотное дерево. На грифе должно быть достаточно места для ладов, в моем случае мне нужно 48 см.

Вам также понадобится кусок для головки грифа, он должен быть длиной около 18 см и шириной около 10 см. Все эти секции имеют толщину 2 см, однако, как только они будут приклеены, заготовка головки изменится до примерно 1,5 см. Сейчас уже наступило подходящее время для выбора материала для накладки на гриф. Мне нравится грецкий орех, из-за контраста и относительно низкой цены по сравнению с розовым или черным деревом.

Шаг 5: Гриф 1.0

Показать еще 3 изображения

В течение следующих нескольких шагов все будет достаточно сложным, поэтому обратите на них особое внимание. На этом шаге я покажу вам, как установить анкер. Вам понадобится фрезер с прямым резом, малярная лента хорошего качества и эпоксидная смола. Кроме того, вы уже частично выполнили накладку на гриф, поэтому вам нужно как-то перейти от этого шага к следующему и вернуться снова. Сам анкер был куплен в интернете. Вы также можете купить готовый, если хотите, они не очень дорогие.

Шаг 6: Гриф 1.01 Делаем накладку

Показать еще 11 изображений

На предыдущем шаге мы накрыли анкер накладкой на гриф, на этом шаге я проведу вас через процесс, который я использовал для изготовления этой накладки. Предполагается, что вы уже выбрали материал, который хотите использовать, либо приобрели его уже в готовом виде, либо сами распилили его из более толстого материала. В любом случае начните с доски габаритами примерно 0,6*5*50 см. Здесь важнее то, как вы будем скруглять верхнюю часть доски. Строго говоря, вам не нужно скруглять накладку, но если вы это сделаете, вам будет намного приятнее играть на вашей гитаре.

Здесь есть предостережение: я буду использовать свою настольную пилу нетрадиционным способом, убрав все защитные приспособления. Если вам это не по душе, непременно попросите специалиста сделать работу за вас или изучите альтернативные методы обработки дерева.

Шаг 7: Гриф 1.02 Вырезаем заднюю часть

Я упоминал, что гриф отнимет много времени? На этом этапе я покажу, как я вырезал заднюю часть грифа. Используя рашпили, напильники, и наждачную бумагу, придайте грифу необходимую форму. Я делаю что-то среднее между профилем Fender и Gibson, сплющенная форма «C» в поперечном сечении.

Шаг 8: Гриф 1.03 Лады

Показать еще 7 изображений

Что мне нравится в создании гитар, так это множество возможностей для личного художественного самовыражения. Лады могут быть произведением искусства или простыми и элегантными

Шаг 9: Гриф 1.

04 Заглушка для анкера

Сделав перерыв в работе над накладкой на гриф, обратите свое внимание на маленькую пластину, которая закрывает доступ к анкеру. Я сделал свою из кружевного дерева, которое было под рукой. Мне нравится делать вручную как можно больше деталей, поэтому я сделал заглушку сам.

Шаг 10: Гриф 1.05 Отделка накладки на гриф

Показать еще 4 изображения

Возвращаясь к накладке на гриф, вы сделали инкрустацию, прорези канавок нужной глубины и отшлифовали поверхность наждачкой как минимум 320 зернистости (лично я иду до зернистости 2000). Теперь вам нужно подготовить древесину и установить проволоку для ладов. Если вы выберете кленовую накладку, то вам нужно будет покрыть поверхность лаком, большинство других пород дерева не следует покрывать лаком. Используйте для них воск хорошего качества.

Шаг 11: Гриф 1.06 Финальные штрихи

Мы приближаемся к окончанию сборки грифа. Просверлите отверстия для тюнеров, всегда соблюдайте осторожность, выполняя этот шаг, вы должны убедиться, что они расположены равномерно, чтобы задники не мешали друг другу, а отверстия для тюнеров были подходящего размера. Вам также нужно будет решить, что вы будете использовать в качестве отделочного покрытия для грифа. Я выбрал пропитку Poly.

Шаг 12: Работа с корпусом

Показать еще 11 изображений

Это та часть сборки, где забота и внимание к мелочам имеют огромное значение для качества и внешнего вида конечного продукта. Вначале я обработал сырую древесину высококачественным заполнителем для дерева. Примените его многократно тонкими слоями, шлифуя корпус между каждым слоем. Используйте сильный свет, чтобы найти вмятины и провалы на поверхности и добавьте наполнитель там, где это необходимо.

Будьте внимательны и терпеливы. Когда вы будете удовлетворены работой с наполнителем по необработанной древесине, повесьте корпус в зоне покраски. Я использовал высокопрочную автомобильную грунтовку, а затем точечную шпаклевку. Вы также должны просверлить несколько пилотных отверстий для компонентов.

Шаг 13: Верхнее покрытие корпуса

Показать еще 4 изображения

На этом этапе можно нанести цветное покрытие. Вы можете передать эту часть работы в свой любимый автомобильный салон, либо осуществить покраску самостоятельно. Так как у меня есть мнение, что «я могу сделать это сам», то так я и сделал. Для окрашивания я использовал автомобильную краску и прозрачное покрытие, поверх прозрачного покрытия я использовал целлюлозный лак нитро, а затем несколько слоев воска канубы.

Шаг 14: Экранирование

Несмотря на то, что я буду использовать хамбакеры, мне все равно нужно экранировать все электронные полости материалом, который поможет уменьшить гул 60 Гц, связанный с электрическими гитарами. Я буду использовать медную краску в качестве своей первой попытки и надеяться, что содержания меди в металле достаточное для этой работы.

Шаг 15: Соединяем гриф с корпусом

Показать еще 5 изображений

В начале сборки я решил сделать болтовое соединение вместо склейки. Я буду использовать винты и шайбы из нержавеющей стали.

Шаг 16: Установка электроники

На данный момент пришло время пропустить через гитару провода. Я собираюсь следовать схеме подключения от Stewmac для 2 хамбакеров, трехпозиционного переключателя, одного основного регулятора громкости и одного регулятора тембра. Если вы возьмете в руки около 90 см телефонного провода, то это та длина, которая вам понадобится для всей работы.

Шаг 17: Установка бриджа

Для этой гитары я собираюсь использовать бридж от старой гитары. Сначала мне нужно разобрать и очистить его, а также смазать маслом все детали, а затем просто прикрутить к месту, которое мы уже установили.

Шаг 18: Верхний порожек

Показать еще 11 изображений

Я сделаю порожек из части кости говяжьей рульки. Первое, что вам нужно сделать, это пойти к своему местному мяснику и попросить его или ее отрезать вам кусок говяжьей рульки толщиной около 8 см. Положите её в мультиварку и приготовьте вкусную еду. Костный мозг будет приготовлен и кость должна быть чистой. Чтобы сделать порожек, просто следуйте изображениям. Сделайте этот шаг инструкции до начала сборки гитары, потому что вам нужно будет дать кости высохнуть в течение месяца.

Важно не торопиться с этой работой. Порожек является важной частью вашего инструмента и требует внимания к мелким деталям. Так что не торопитесь и сделайте всё правильно.
