Что такое четырехтарифный счетчик электроэнергии

Четырехтарифный счетчик электроэнергии — это современное устройство учета, позволяющее вести дифференцированный учет потребления электроэнергии по четырем различным тарифам в течение суток. Такие приборы относятся к категории многотарифных счетчиков и дают возможность существенно оптимизировать расходы на оплату электроэнергии.

Основной принцип работы четырехтарифного счетчика заключается в том, что он автоматически переключается между четырьмя установленными тарифными зонами в течение суток, фиксируя потребление электроэнергии отдельно для каждой зоны. Это позволяет применять разные тарифные ставки для разного времени суток.

Принцип работы многотарифного учета электроэнергии

Многотарифный учет электроэнергии основан на разделении суток на несколько временных зон с разными тарифными ставками. Обычно выделяют следующие зоны:

• Пиковая зона — период максимальной нагрузки на электросети, самый дорогой тариф
• Полупиковая зона — переходный период со средней стоимостью электроэнергии
• Ночная зона — период минимального потребления с самым низким тарифом
• Дневная зона — остальное время суток со стандартным тарифом

Четырехтарифный счетчик автоматически переключается между этими зонами согласно запрограммированному расписанию и ведет раздельный учет потребления для каждой из них.

Основные виды многотарифных счетчиков электроэнергии

Существует несколько основных видов многотарифных счетчиков электроэнергии:

Двухтарифные счетчики

Самый простой вариант с разделением суток на дневную и ночную зоны. Позволяет экономить за счет использования более дешевого ночного тарифа.

Трехтарифные счетчики

Имеют три тарифные зоны — пиковую, полупиковую и ночную. Дают больше возможностей для оптимизации потребления.

Четырехтарифные счетчики

Наиболее продвинутый вариант с четырьмя тарифными зонами. Обеспечивают максимальную гибкость в управлении расходами на электроэнергию.

Преимущества использования четырехтарифного счетчика

Установка четырехтарифного счетчика электроэнергии дает ряд существенных преимуществ:

• Возможность существенно сократить расходы на оплату электроэнергии за счет переноса части потребления на более дешевые тарифные зоны
• Стимулирование к более рациональному использованию электроэнергии
• Снижение нагрузки на электросети в пиковые часы
• Более точный учет и контроль потребления электроэнергии
• Возможность оптимизации режимов работы электроприборов

Особенности выбора четырехтарифного счетчика

При выборе четырехтарифного счетчика электроэнергии следует обратить внимание на следующие ключевые параметры:

• Класс точности — желательно не ниже 1.0
• Наличие встроенных часов реального времени
• Возможность программирования тарифных зон
• Наличие энергонезависимой памяти для хранения данных
• Интерфейсы для съема показаний и интеграции в системы АСКУЭ
• Межповерочный интервал — не менее 8-10 лет

Важно выбирать модели проверенных производителей с необходимыми сертификатами. Это обеспечит надежную и корректную работу прибора учета.

Как правильно использовать четырехтарифный счетчик

Для максимальной эффективности использования четырехтарифного счетчика рекомендуется:

1. Изучить действующие тарифные зоны и их стоимость
2. Проанализировать свой график энергопотребления
3. По возможности перенести работу энергоемких приборов на более дешевые тарифные зоны
4. Использовать таймеры и другие средства автоматизации для оптимизации потребления
5. Регулярно контролировать показания счетчика по разным тарифным зонам

Грамотное применение многотарифной системы учета позволит существенно сократить расходы на электроэнергию без снижения комфорта.

Законодательное регулирование использования многотарифных счетчиков

Применение многотарифных счетчиков электроэнергии регулируется рядом нормативных документов:

• Федеральный закон «Об электроэнергетике»
• Постановления Правительства РФ о функционировании розничных рынков электроэнергии
• Приказы Минэнерго России об утверждении требований к приборам учета

Согласно действующему законодательству, потребители имеют право выбирать тарифный план и устанавливать многотарифные счетчики по согласованию с энергосбытовой компанией. При этом должны соблюдаться все технические требования к приборам учета.

Перспективы развития многотарифного учета электроэнергии

Многотарифный учет электроэнергии активно развивается и имеет хорошие перспективы:

• Расширение применения интеллектуальных счетчиков с дистанционным съемом показаний
• Внедрение динамического ценообразования с гибким изменением тарифов
• Интеграция счетчиков в системы «умного дома» для автоматизации энергопотребления
• Использование технологий big data для анализа и прогнозирования потребления

Все это позволит сделать многотарифные системы учета еще более эффективными и удобными для потребителей.

виды, принцип работы — ТАЙПИТ-ИП

Многотарифный счётчик — это современное устройство, позволяющее оптимизировать режим потребления электроэнергии на производственных объектах, предприятиях ЖКХ, энергетических комплексах. Установка такого прибора позволяет контролировать расход потребляемого ресурса днём и в ночное время, изменяя нагрузку на сеть в определённые часы.

Основным преимуществом установки многотарифных электросчётчиков на объекте является значительная экономия денежных средств при оплате энергии. Установив многотарифный прибор и перераспределяя некоторую часть энергозатрат на ночное время, пользователь может сократить ежемесячные расходы. Особенно большая экономия при замене однотарифного устройства на многотарифный достигается на объектах, где используется электрическое отопление. Ночь является самым холодным временем суток, и в эти часы требуется больше всего электричества, а применение многотарифного прибора учёта позволяет существенно уменьшить затраты, оплачивая отопление по сниженной стоимости.

Применение и принцип работы многотарифных счётчиков

Применение многотарифного счётчика электрической энергии даёт потребителю возможность изменять нагрузку на сеть, ориентируясь на текущий режим работы устройства. В нашей стране для дифференцированного учёта энергии используются двух- и трёхтарифная сетки. Определением границ суточных зон занимаются региональные энергетические комиссии, учитывающие природные особенности конкретной местности. По общему правилу, при любой системе исчисления во время ночного потребления электроэнергии киловатты стоят существенно дешевле, чем днём.

Регистрация расхода электроэнергии в многотарифных приборах осуществляется в зависимости от временного интервала. Для двухтарифных устройств предусмотрены:

• дневной тариф (включается в 7 часов утра, выключается в 11 часов вечера) — стоимость одного киловатта электричества в этом диапазоне равна одноставочному тарифу;
• ночной тариф (включается в 11 часов вечера, выключается в 7 часов утра) — цена одного киловатта электричества в этом диапазоне снижена по сравнению с дневной стоимостью в 3–4 раза.

Для трёхтарифных счётчиков также предусмотрено деление суток на дневной и ночной диапазоны. Дополнительно дневной тариф делится:

• на пиковую зону (с 7 до 10 утра и с 5 до 9 вечера) — стоимость одного киловатта электроэнергии превышает общеустановленный дневной тариф;
• полупиковую зону (с 10 утра до 5 вечера и с 9 до 11 вечера) — стоимость одного киловатта электроэнергии снижена, что позволяет сэкономить до 20% оплачиваемых средств.

Многотарифные счётчики измеряют и ведут учёт средних пофазных значений тока и напряжения, частоты напряжения, электрической мощности в сети. Полученные измерения распределяются по тарифам в соответствии с промежутком времени и днями недели. Все данные хранятся в памяти устройства на протяжении года. Таким образом, пользователь может получить сведения о времени включения и отключения питания, перенастройке параметров, падении напряжения, снятии пломбы, изменении направления тока.

Виды многотарифных счётчиков

По типу сети питания различают 2 вида многотарифных счетчиков:

• однофазные;
• трёхфазные.

Многотарифные счётчики для однофазных цепей применяются для контроля расходования электроэнергии в жилищно-коммунальном хозяйстве, промышленном и мелкомоторном секторах, жилых застройках различных типов. Данные приборы учитывают электроэнергию в цепях с напряжением 220 Вольт. Устройства подходят для замены устаревших приборов с индукционным измерительным механизмом. Примеры однофазных устройств: счётчики НЕВА МТ 113, МТ 124 AS, МТ 114 AR2S и новинка НЕВА МТ 115.

Трёхфазные счётчики применяются в крупных производственных и энергетических комплексах для регистрации объема потребляемых ресурсов. Также счётчики для трёхфазных цепей используются в жилом секторе и сельскохозяйственной отрасли, расходующих большое количество электроэнергии. Приборы данного типа можно встраивать в автоматизированные системы учёта электрической энергии или вводить в эксплуатацию автономно.

Примеры устройств: счётчики НЕВА МТ 314, МТ 323, МТ 315 и другие.

Стоимость установки многотарифных счётчиков

Многотарифный счётчик электроэнергии позволяет в 3–4 раза сократить расход денежных средств на её оплату. Такая экономия достигается за счёт того, что потребитель может использовать энергоёмкие бытовые приборы ночью, оплачивая израсходованный ресурс по сниженной цене.

Стоимость установки многотарифных измерительных приборов электроэнергии в однофазных и трёхфазных цепях незначительно превышает цену монтажа однотарифных устройств. Срок службы многотарифных счётчиков — не менее 25 лет.

Однофазный многотарифный счётчик НЕВА МТ 115 (новинка)

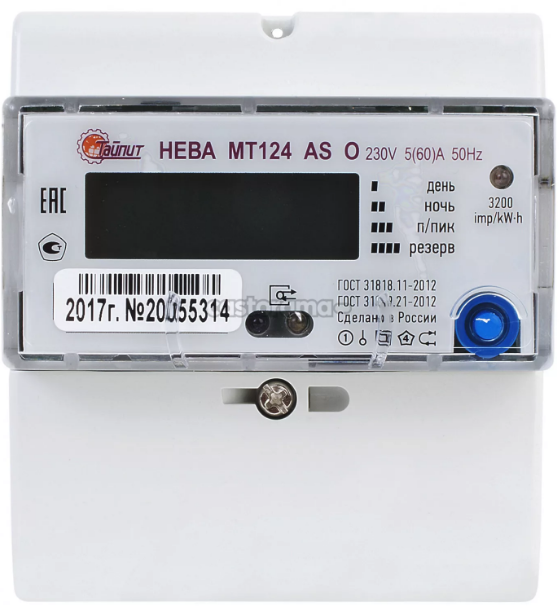

Однофазный многотарифный счётчик НЕВА МТ 124 AS O

Трёхфазный многотарифный счётчик НЕВА МТ 314

Трехтарифный счетчик электроэнергии обзор, цены, характеристики

Содержание

• 1 Что такое трехтарифный счетчик электроэнергии
• 2 Стоит ли устанавливать трехтарифный счетчик электроэнергии
  • 2. 1 Когда такой считчик можно устанавливать
  • 2.2 Когда трехтарифный счетчик устанавливать нельзя

Мы вам уже рассказывали, как экономить электроэнергию официальными способами, но их может не хватить. Поэтому в этой статье мы рассмотрим, что такое трехтарифный счетчик электроэнергии, попробуем выделить его отличия и рассказать, в каких ситуациях его стоит устанавливать. Сразу хочется отметить, что устанавливается он как обычный однофазный счетчик. Правда, его стоимость немного выше двух и однотарифного.

Что такое трехтарифный счетчик электроэнергии

Трехтарифный счетчик электроэнергии – это устройство, которое позволяет отслеживать расход электроэнергии по трем разным тарифам. Суть его работы очень простая, в зависимости от времени суток и включается расход только определенного тарифного плана. По такому принципу все считается:

1. Дневной тариф включается с 10.00 до 17.00 и с 20.00 до 23.00 он действует.
2. Средний тариф: с 7. 00 до 10.00 и с 17.00 до 20.00.
3. Ночной тариф: с 23.00 до 7.00.

Как вы понимаете, стоимость электроэнергии во всех этих трех тарифах существенно отличается. Самым дорогим считается дневной, на него всегда устанавливается максимальная цена. Средний тариф немного выше, но используя электроэнергию в этот период времени можно также неплохо экономить. И конечно, самый дешевый – ночной, его использовать, мы и рекомендуем, ведь стоимость в несколько раз ниже дневного. Также читайте о том, какие лучшие производители электрических счетчиков.

Конечно, трехтарифный счетчик электроэнергии неплох, но мы уже говорили в одной статье, стоит устанавливать счетчик на два тарифа или нет, там вы сможете найти ответы на многие свои вопросы.

Стоит ли устанавливать трехтарифный счетчик электроэнергии

Теперь перейдем к более глобальному вопросу, а стоит такой счетчик устанавливать вообще, и в каких ситуациях этого лучше не делать вовсе.

Когда такой считчик можно устанавливать

• Если вы постоянно находитесь на работе, то такой считчик сможет выручить вас. Приходя с работы время 17.00, поэтому можно смело включать все приборы, зная, что стоимость ниже.
• Если вы ведете ночной образ жизни.

Такой счетчик можно смело назвать эффективным, он помогает экономить деньги лучшим образом. Кстати, прочитайте статью, как снять показания с трехтарифного счетчика электроэнергии, ведь принцип здесь немного отличается.

Когда трехтарифный счетчик устанавливать нельзя

Многие люди даже не слышали о таком счетчике, ведь далеко не в каждом регионе нашей страны действуют все эти тарифы. Как правило, везде два тарифа, но часто встречаются и одно тарифные. Поэтому перед установкой вы должны четко понимать, какие тарифы у вас действуют, в противном случае толку от него не будет никакого.

Также не забывайте делать заранее расчет. К примеру, свет может вообще не существенно отличаться между всеми тарифами. Тогда установка окажется бессмысленной. Попробуйте посчитать, сколько примерно у вас получиться сэкономить и только после этого уже задумывайтесь о его приобретении.

Помните! Полностью окупить он себя должен за один год, максимум два. Если этого не произойдет, то смысла устанавливать его нет. Такой агрегат стоит немалых денег, и они должны вернуться.

Интересная статья по теме: счетчики меркурий: виды, характеристики, особенности.

Электроотопление Ограниченный счетчик и тарифы · Домашняя энергия Шотландия

Людям, пользующимся электрическим отоплением, часто бывает сложно поддерживать тепло и комфорт в своем доме и управлять своими счетами за электроэнергию. Поскольку цены на энергию находятся на рекордно высоком уровне, сейчас самое время убедиться, что вы используете свой существующий тариф или систему отопления наиболее эффективным способом.

Многие системы электроотопления работают со специальными счетчиками электроэнергии (называемыми неэкономическими 7 ограниченными счетчиками или нестандартными счетчиками). Эти счетчики взимают с потребителей энергии различные тарифы на электроэнергию в определенное время дня; обычно более дешевый тариф на потребление в ночное время и более высокий тариф в течение дня.

С чего начать

Важно убедиться, что ваша система отопления соответствует типу вашего счетчика, иначе вы можете потратить больше, чем нужно. Электросчетчики бывают нескольких видов. Некоторые из них разработаны с учетом конкретной системы отопления, некоторые ограниченные системы учета состоят из одного счетчика, а другие состоят из двух. Из-за этих вариаций ограниченные тарифы на счетчики могут быть сложными.

Если вы не уверены в том, какая система и счетчики установлены у вас дома, поговорите со своим поставщиком энергии, чтобы узнать, какой у вас счетчик и как вам выставляется счет за потребленную электроэнергию. Ваш поставщик энергии может помочь вам наилучшим образом использовать ваш текущий тариф или, возможно, найти лучший тариф.

Знайте свои права

Вы имеете право перейти на единый тариф без замены счетчика или дополнительных платежей, и ваш поставщик должен предоставить вам информацию о вашем тарифе и потреблении.

Согласно правилам, введенным в 2017 году Ofgem, государственным регулятором рынков газа и электроэнергии в Великобритании, многие потребители с электрическим отоплением могут иметь больше поставщиков и тарифов на выбор, чем раньше. Правила Ofgem означают, что если у вас есть счетчик электроэнергии подходящего типа, некоторые поставщики должны предлагать вам все свои тарифы с единой ставкой, не требуя от вас замены счетчика.

Экономия энергии

Если вы боретесь с расходами на электрическое отопление, существует множество других способов оплатить счета за электроэнергию. Например, вы можете перейти на другой тип счетчика электроэнергии. Обратитесь за советом, прежде чем делать это, так как это может быть связано с затратами, и это может повлиять на работу вашей системы отопления. Вы можете сэкономить деньги, модернизировав или заменив систему отопления или повысив энергоэффективность своего дома.

Вам может быть оказана финансовая помощь в этом – вы можете распределить расходы с помощью беспроцентной ссуды или получить субсидию для покрытия столь необходимых улучшений дома. В дополнение к разговору с вашим поставщиком энергии о вашем счетчике и тарифных вариантах, внесение простых изменений в доме также может помочь вам сэкономить энергию и деньги.

Свяжитесь с нами

Мы знаем, что понимание ваших счетчиков и тарифов может быть сложным, поэтому свяжитесь с нами, если вы не знаете, что делать дальше. Вы можете пообщаться с одним из наших дружелюбных консультантов, позвонив по телефону 0808 808 2282 с 8:00 до 20:00, с понедельника по пятницу и по субботам с 9:00 до 17:00, или, чтобы связаться по электронной почте, используйте нашу контактную форму.

Вы также можете получить бесплатную, конфиденциальную и беспристрастную консультацию по вопросам энергоснабжения от Citizens Advice Scotland.

• Электрические счетчики – понимание ваших прав: При выборе поставщика и тарифа счетчики электроэнергии и ограниченные типы счетчиков могут сбивать с толку, что может затруднить принятие решения о том, какой вариант подходит вам при выборе поставщика или тарифа.
• Готовьтесь к зиме: беспокоитесь о том, чтобы сохранить тепло в доме этой зимой? Узнайте, что следует учитывать при подготовке к предстоящим холодным месяцам.
• Финансовая поддержка счетов: Не знаете, куда обратиться за финансовой поддержкой в ​​трудные времена? Эта статья может помочь вам найти помощь.
• Warmer Homes Scotland: Программа правительства Шотландии «Теплее дома в Шотландии» предлагает финансирование и поддержку домохозяйствам, пытающимся согреться и оплатить счета за электроэнергию.

Гибкое тарифное планирование для многотарифных счетчиков электроэнергии

Abstract

Коммунальные предприятия используют переменную структуру ценообразования для поощрения энергосбережения в пиковые периоды. Эти ценовые периоды называются тарифными периодами, а сам процесс называется гибким тарифным планированием. Эталонный проект счетчика электроэнергии использует микроконтроллер MAXQ3120 для удовлетворения всех требований к многотарифному счетчику электроэнергии и предоставляет еще более гибкие возможности для контроля использования электроэнергии.

Единственным инструментом, которым коммунальные предприятия могут стимулировать энергосбережение в пиковые периоды, является переменное ценообразование. В частности, переменное ценообразование означает повышение цены на энергию в пиковые периоды и снижение цены в периоды затишья. Эти ценовые периоды называются тарифными периодами, а сам процесс называется гибким тарифным планированием.

Многотарифный счетчик важен для гибкого планирования тарифов. На самом деле многотарифный счетчик существует по одной причине: он отслеживает потребление электроэнергии в течение нескольких тарифных периодов и, таким образом, поддерживает несколько накопителей энергии, каждый со своим регистром. Таким образом, многотарифный счетчик является лучшим механизмом для коммунальных служб, позволяющим применять переменное ценообразование.

Счетчик электроэнергии, способный поддерживать переменное ценообразование, отличается от обычного счетчика несколькими важными аспектами:

• Многотарифный счетчик должен иметь часы с точным временем дня, чтобы он знал, когда прекратить накопление энергопотребления в одном тарифном регистре и начать накопление энергопотребления в другом тарифном регистре.
• Простой механический счетчик больше не является подходящим дисплеем для многотарифного счетчика. Вместо этого необходим какой-либо тип электронного дисплея, чтобы каждый регистр тарифных ставок мог отображаться независимо.
• Одного считывания значения использования со счетчика больше недостаточно. В однотарифных счетчиках предыдущее совокупное показание вычитается из текущего показания, и результатом является общее использование за последний период. При отслеживании нескольких тарифных периодов в многотарифном счетчике несколько значений использования должны передаваться обратно в орган по выставлению счетов. Это последнее требование является убедительным доводом в пользу автоматического считывания показаний счетчиков.

Счетчик электроэнергии эталонной конструкции MAXQ3120 отвечает всем этим требованиям, предъявляемым к многотарифным счетчикам электроэнергии, и обеспечивает еще более гибкие возможности контроля потребления электроэнергии.

Механизм планирования

Каждый день в году подчиняется распорядку дня. В течение дня энергия накапливается на одном из нескольких тарифных регистров в счетчике, в зависимости от указаний в дневном графике. На приведенном выше рисунке Тариф 2 — это 9-й тариф.0060 пик тариф. Энергия, использованная с 5:30 до 18:00, учитывается по Тарифу 2 (и, предположительно, оплачивается по повышенному тарифу). Энергия, использованная с 18:00 до 22:00, накапливается по Тарифу 3, нормальный ставка тарифа. Наконец, использование с 22:00 до 5:30 утра накапливается в тарифе вне пиковой нагрузки и обычно оплачивается по сниженному тарифу. Таким образом, клиентам предлагается экономить энергию в часы пик, что, возможно, мотивирует их к переносу операций с интенсивным использованием в непиковые периоды.

Дневной график, используемый для определения тарифных периодов, может меняться в течение года и отменяться на выходные и праздничные дни. В приведенном здесь примере выделенный день в мае регулируется Расписанием дня 5. Расписание дня 5 будет продолжать использоваться, за исключением изменений в выходные и праздничные дни, до середины июля, когда вступит в силу Расписание дня 3.

Календарь работает для обычных дней недели. Как насчет выходных? Счетчик в эталонном проекте содержит параметр, определяющий определенные дни недели как выходные дни с отдельным дневным расписанием, которое заменяет обычное календарное расписание. Праздничные дни имеют независимые дневные графики, которые заменяют как обычный календарь, так и графики выходных дней.

Используя эти инструменты, коммунальные службы могут установить набор правил, которые автоматически обеспечивают гибкую политику ценообразования.

Автоматическое считывание показаний счетчиков

В базовом проекте счетчика электроэнергии предусмотрено два механизма связи: ИК-связь для использования с ручными терминалами и сетевое соединение RS-485 для объединения в сеть нескольких счетчиков и главного ПК. Дополнительные сведения об этих методах связи см. в разделе Каналы связи ИК и RS-485 для счетчика электроэнергии.

Это простая задача настроить ручной считыватель или сетевой хост для считывания любых или всех тарифных регистров со счетчика по запросу или по расписанию.
