Цветовая маркировка резисторов: основные принципы

Цветовая маркировка резисторов — это способ нанесения информации о параметрах компонента с помощью цветных полос на его корпусе. Данный метод позволяет быстро определить номинал и другие характеристики резистора без использования измерительных приборов.

Основные принципы цветовой маркировки резисторов:

• Маркировка наносится в виде 3-6 цветных полос
• Чтение полос производится слева направо
• Первые 2-3 полосы обозначают значащие цифры
• Следующая полоса — множитель
• Последняя полоса — допуск (погрешность)

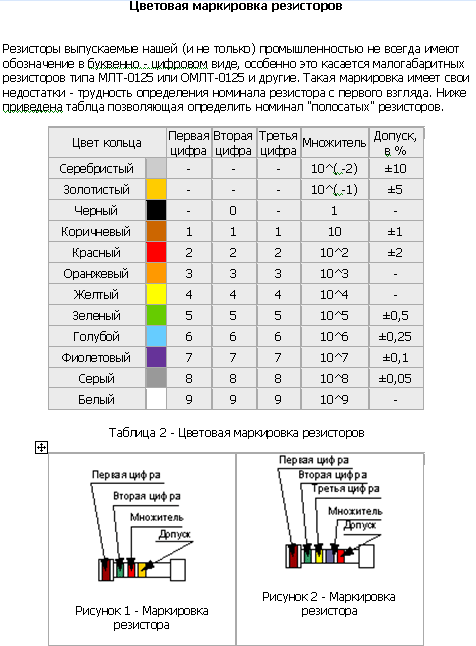

Каждый цвет соответствует определенной цифре или коэффициенту согласно стандартной таблице.

Как расшифровать цветовую маркировку резистора?

Чтобы определить номинал резистора по цветовым полоскам, нужно выполнить следующие шаги:

1. Определить количество полос (обычно 4 или 5)
2. Расположить резистор полосами влево
3. По таблице определить значения первых двух (трех) полос — это значащие цифры
4. Определить множитель по третьей (четвертой) полосе
5. Умножить полученное число на множитель
6. По последней полосе определить допуск

Например, для резистора с полосами: коричневый-черный-оранжевый-золотой:

• Коричневый — 1
• Черный — 0
• Оранжевый — x1000
• Золотой — ±5%

Итого: 10 x 1000 = 10000 Ом = 10 кОм ±5%

Стандартные ряды номиналов резисторов

Резисторы выпускаются со стандартными значениями сопротивлений, которые образуют ряды:

• E6 — точность ±20%
• E12 — точность ±10%
• E24 — точность ±5%
• E48 — точность ±2%
• E96 — точность ±1%

Наиболее распространен ряд E24. Он включает следующие номиналы:

• 1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1

Эти значения умножаются на степени 10 для получения всего диапазона номиналов.

Онлайн калькулятор для расчета параметров резисторов

Для удобства определения номиналов резисторов существуют специальные онлайн-калькуляторы. Они позволяют:

• Рассчитать сопротивление по цветовой маркировке
• Подобрать ближайший стандартный номинал
• Определить цветовую маркировку для заданного сопротивления
• Пересчитать значения между различными рядами

Использование таких калькуляторов значительно упрощает работу с резисторами, особенно при отсутствии измерительных приборов.

Маркировка SMD-резисторов

SMD-резисторы из-за малых размеров маркируются цифро-буквенным кодом. Основные принципы:

• Три цифры: первые две — значащие цифры, третья — множитель
• Четыре цифры: первые три — значащие, четвертая — множитель
• Буква в конце — допуск

Например, код «472J» означает:

• 47 — значащие цифры
• 2 — два нуля после 47
• J — допуск ±5%

Итого: 4700 Ом = 4.7 кОм ±5%

Как подобрать резистор нужного номинала?

При подборе резистора необходимо учитывать следующие факторы:

1. Требуемое сопротивление
2. Допустимая погрешность
3. Рассеиваемая мощность
4. Рабочее напряжение
5. Температурный коэффициент сопротивления

Алгоритм подбора:

1. Определить требуемое сопротивление из расчета схемы
2. Выбрать ближайший стандартный номинал из ряда E24 или другого
3. Проверить, удовлетворяет ли выбранный номинал требованиям схемы
4. Подобрать резистор с подходящей мощностью (обычно с запасом)
5. Учесть особые требования (напряжение, температура и т.д.)

При необходимости можно использовать параллельное или последовательное соединение нескольких резисторов для получения нужного номинала.

Особенности маркировки различных типов резисторов

Кроме стандартной цветовой маркировки существуют и другие способы обозначения параметров резисторов:

• Цифро-буквенная маркировка (для SMD и некоторых выводных резисторов)
• Кодированная маркировка (используется некоторыми производителями)
• Полная буквенно-цифровая маркировка (для прецизионных резисторов)

Особенности маркировки различных типов резисторов:

• Постоянные резисторы: стандартная цветовая или цифро-буквенная маркировка

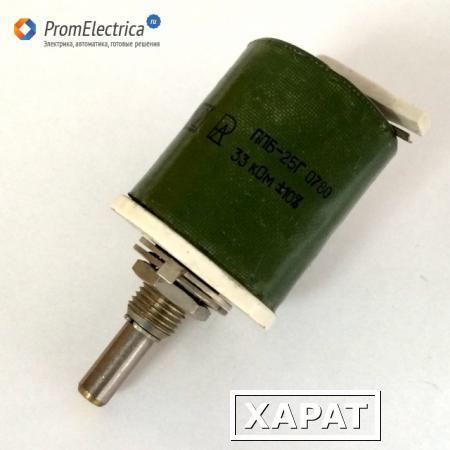

• Переменные резисторы: маркировка на корпусе, обычно буквенно-цифровая
• Подстроечные резисторы: сокращенная маркировка на корпусе
• Прецизионные резисторы: полная буквенно-цифровая маркировка с указанием всех параметров

При работе с незнакомыми типами резисторов рекомендуется обращаться к документации производителя для правильной интерпретации маркировки.

Практические советы по работе с резисторами

Несколько полезных рекомендаций при работе с резисторами:

• Всегда проверяйте номинал резистора мультиметром перед использованием
• Учитывайте температурный коэффициент сопротивления при работе в широком диапазоне температур
• Не превышайте максимально допустимую мощность рассеивания
• При пайке SMD-резисторов используйте пинцет и соблюдайте температурный режим
• Храните резисторы в сухом месте для предотвращения окисления выводов
• Используйте цветовую маркировку для быстрой сортировки резисторов
• При замене резистора в схеме учитывайте не только номинал, но и другие параметры

Соблюдение этих простых правил поможет избежать многих проблем при работе с электронными схемами.
