Что такое реле и как оно устроено
Реле — это электромеханическое устройство, которое позволяет управлять электрической цепью с помощью слабого сигнала в другой цепи. По сути, реле работает как автоматический выключатель, замыкающий или размыкающий электрическую цепь.
Основные компоненты реле:
- Электромагнит (катушка с сердечником)
- Подвижный якорь
- Пружина
- Контактная группа (неподвижные и подвижные контакты)
При подаче напряжения на катушку электромагнита создается магнитное поле, которое притягивает якорь. Якорь преодолевает сопротивление пружины и замыкает или размыкает контакты в зависимости от типа реле.
Принцип работы электромагнитного реле
Как работает электромагнитное реле:
- На катушку реле подается управляющий сигнал (напряжение)
- Катушка создает магнитное поле
- Магнитное поле притягивает якорь
- Якорь перемещается и коммутирует контакты
- При снятии напряжения пружина возвращает якорь в исходное положение
Таким образом, слабым сигналом в цепи управления можно коммутировать сильноточную нагрузку в силовой цепи.
Основные виды и типы реле
Существует множество разновидностей реле, различающихся по конструкции, принципу действия и назначению:
- Электромагнитные реле — классический тип с электромагнитом и подвижным якорем
- Герконовые реле — с герметичными магнитоуправляемыми контактами
- Твердотельные реле — полностью электронные, без механических частей
- Тепловые реле — срабатывают от нагрева биметаллической пластины
- Поляризованные реле — с постоянным магнитом
- Реле времени — с задержкой срабатывания
- Промежуточные реле — для согласования цепей управления и нагрузки
Выбор типа реле зависит от конкретной задачи, требований по быстродействию, мощности коммутируемой нагрузки и условий эксплуатации.
Применение реле в электронике и электротехнике
Реле широко используются в различных областях электроники и электротехники:
- Управление мощными нагрузками слаботочными сигналами
- Гальваническая развязка цепей
- Защита электрических цепей от перегрузки
- Автоматизация технологических процессов
- Создание логических схем в релейно-контактных системах управления
- Коммутация антенн и фидерных линий в радиотехнике
- Системы сигнализации и блокировки
Реле позволяют создавать сложные алгоритмы управления электрическими цепями, обеспечивая высокую надежность и безопасность.
Преимущества и недостатки реле
Рассмотрим основные достоинства и ограничения реле как коммутационных устройств.
Преимущества реле:
- Гальваническая развязка цепей управления и нагрузки
- Возможность коммутации больших токов и напряжений
- Высокая надежность и длительный срок службы
- Простота конструкции и ремонтопригодность
- Стойкость к перегрузкам по току и напряжению
Недостатки реле:
- Относительно низкое быстродействие (миллисекунды)
- Наличие механического износа контактов
- Большие габариты по сравнению с полупроводниковыми ключами
- Возможность дребезга контактов при переключении
- Чувствительность к вибрациям и ударам
При выборе между реле и полупроводниковыми ключами нужно учитывать конкретные требования схемы.
Как выбрать подходящее реле для проекта
При выборе реле следует учитывать следующие параметры:
- Напряжение и ток катушки управления
- Коммутируемое напряжение и ток контактов
- Количество и тип контактных групп
- Быстродействие (время срабатывания и отпускания)
- Допустимая частота коммутаций
- Механическая и электрическая износостойкость
- Габариты и способ монтажа
- Условия эксплуатации (температура, влажность, вибрации)
Важно правильно рассчитать мощность коммутируемой нагрузки и выбрать реле с запасом по току и напряжению. Также нужно учитывать особенности коммутируемой нагрузки (активная, индуктивная, емкостная).

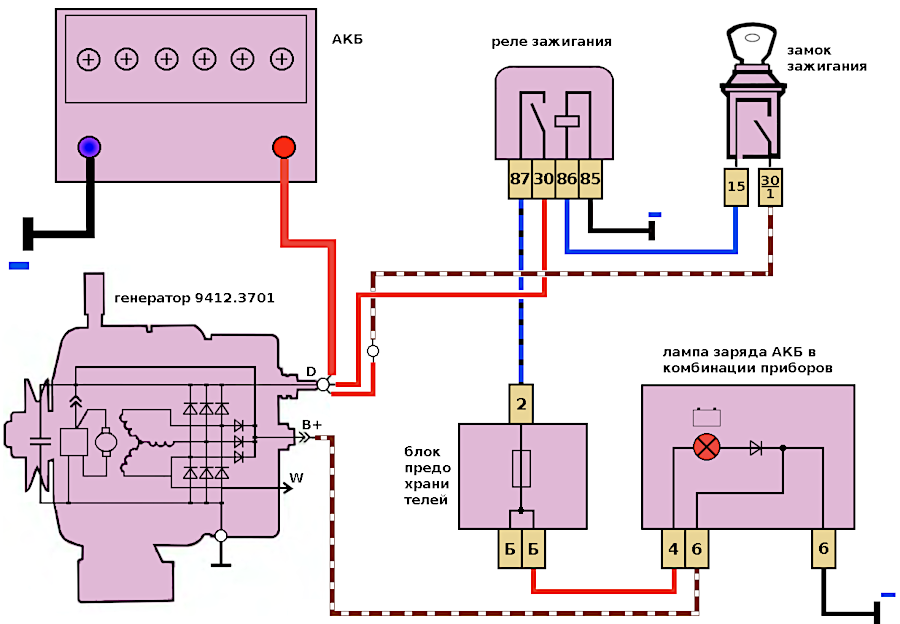

Схемы подключения и управления реле
Рассмотрим типовые схемы подключения и управления электромагнитным реле:
- Прямое управление от источника постоянного тока
- Управление от транзисторного ключа
- Управление от микроконтроллера через транзистор
- Схема с защитным диодом для подавления ЭДС самоиндукции
- Схема с оптронной развязкой цепи управления
При проектировании схемы важно обеспечить правильное питание катушки реле и защиту управляющих элементов от обратных выбросов напряжения при отключении индуктивной нагрузки.
