Что идет на выключатель фаза или ноль. Фаза или ноль на выключатель: как правильно подключить и почему это важно

Что должен разрывать выключатель — фазу или ноль. Почему важно подключать выключатель в разрыв фазного провода. Как определить правильность подключения выключателя. Что делать, если выключатель подключен неправильно.

Что должен разрывать выключатель света: фазу или ноль

Согласно правилам устройства электроустановок (ПУЭ), выключатель света должен разрывать фазный провод, а не нулевой. Это обусловлено соображениями электробезопасности. Давайте разберемся, почему так важно подключать выключатель именно в разрыв фазы.

Почему выключатель должен разрывать фазу

При подключении выключателя в разрыв фазного провода обеспечивается полное обесточивание светильника в выключенном состоянии. Это позволяет безопасно проводить работы со светильником, например, менять лампочки. Если же выключатель разрывает нулевой провод, то даже в выключенном состоянии на контактах светильника остается опасное напряжение.

Чем опасно подключение выключателя в разрыв нуля

При подключении выключателя в нулевой провод возникают следующие риски:

• Возможность поражения электрическим током при замене лампочек или ремонте светильника
• Риск короткого замыкания при случайном контакте с заземленными элементами
• Мерцание энергосберегающих и светодиодных ламп даже в выключенном состоянии

Как определить правильность подключения выключателя

Проверить, что подключено к выключателю — фаза или ноль, можно следующими способами:

С помощью индикаторной отвертки

Выключите свет и проверьте индикатором наличие напряжения на контактах выключателя и светильника. При правильном подключении:

• На выключателе индикатор должен загораться на одном из контактов
• На светильнике индикатор не должен гореть ни на одном из контактов

Мультиметром

Измерьте напряжение между контактами выключателя и заземлением. При правильном подключении:

• На одном контакте должно быть 220В
• На втором контакте напряжение должно отсутствовать

Что делать, если выключатель подключен неправильно

Если вы обнаружили, что выключатель разрывает нулевой провод, необходимо исправить схему подключения. Для этого:

1. Обесточьте цепь, отключив автомат в электрощите
2. Найдите распределительную коробку, к которой подключен выключатель
3. Поменяйте местами подключение фазного и нулевого проводов
4. Проверьте правильность подключения

Если вы не уверены в своих навыках электромонтажа, лучше обратиться к квалифицированному электрику. Неправильное подключение может привести к опасным последствиям.

Схема правильного подключения одноклавишного выключателя

Правильная схема подключения одноклавишного выключателя выглядит следующим образом:

• Фазный провод подключается к одному из контактов выключателя
• Со второго контакта выключателя провод идет к светильнику
• Нулевой провод напрямую подключается к светильнику

Такая схема обеспечивает размыкание именно фазного провода и безопасное использование светильника.

Требования ПУЭ по подключению выключателей

Правила устройства электроустановок (ПУЭ) устанавливают следующие требования к подключению выключателей:

• Однополюсные выключатели должны устанавливаться в цепь фазного провода
• Запрещается устанавливать выключатели в цепь нулевого рабочего провода
• При использовании двухполюсных выключателей должна исключаться возможность отключения нулевого провода без отключения фазного

Соблюдение этих требований обеспечивает безопасность при эксплуатации электроустановок.

Часто задаваемые вопросы о подключении выключателей

Можно ли подключать выключатель в разрыв нулевого провода?

Нет, это запрещено правилами ПУЭ и опасно. Выключатель всегда должен разрывать фазный провод.

Что будет, если перепутать фазу и ноль на выключателе?

При перепутанном подключении на контактах светильника даже в выключенном состоянии будет присутствовать опасное напряжение. Это может привести к поражению током при замене лампочек.

Нужно ли заземление для выключателя?

Обычные бытовые выключатели не требуют отдельного заземления. Достаточно правильного подключения фазного и нулевого проводов.

Заключение

Правильное подключение выключателя — важное условие электробезопасности в доме. Всегда устанавливайте выключатель в разрыв фазного провода и периодически проверяйте корректность подключения. При любых сомнениях обращайтесь к квалифицированным специалистам. Безопасность вашего дома и близких — главный приоритет при работе с электрикой.

Фаза или ноль на выключатель ?

Принцип работы стандартного, знакомого всем выключателя света довольно прост, при нажатии клавиши он физически разрывает (или соединяет) электрическую цепь, проложенную к люстре, бра или любому другому светильнику.

А так как для работы светильника нужен фазный и нулевой проводники, установить выключатель, фактически, можно в разрыв любого из них, при этом система будет работать, на первый взгляд, одинаково правильно.

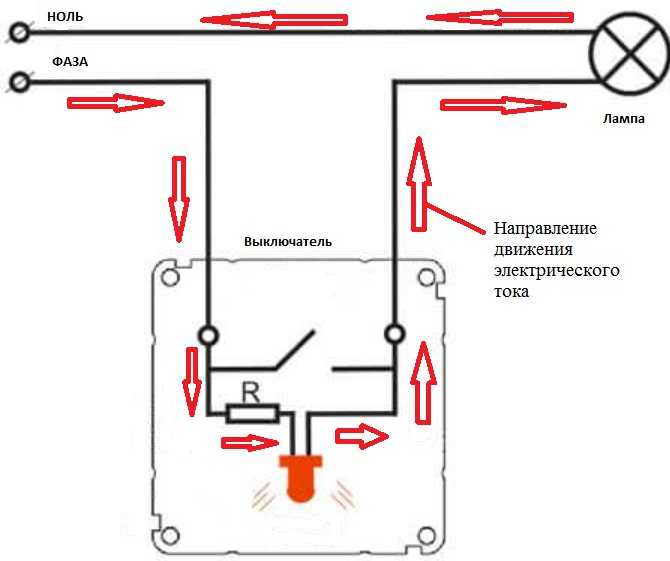

Также, вы должны помнить, что выключатели бывают совершенно разные, построенные на разных физических принципах.

Возможно, именно поэтому довольно часто возникает вопрос, что по правилам должен размыкать выключатель фазу или ноль и почему?

На первую часть этого вопроса, а именно, что должен разрывать выключатель фазу или ноль, есть ответ в ПУЭ, правилах устройства электроустановок, основном документе, который регламентирует правила и нормы электромонтажа.

В, последнем, актуальном на сегодняшний день, 7-ом издании ПУЭ, в пункте 6. 6.28, указано следующее:

В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Как видите правила прямо говорят, что выключатель света устанавливается в разрыв фазного проводника, а не нулевого и только так, а не иначе нужно выполнять монтаж.

Правильная схема подключения одноклавишного выключателя выглядят так:



Почему именно фазу, а не ноль должен разрывать выключатель света ?



На первый взгляд нет никакой разницы обе схемы работают одинаково, ведь и при разрыве нуля выключателем, свет так же погаснет, как и при разрыве фазы.

Чтобы лучше разобраться в этом, давайте, для наглядности, рассмотрим схему подключения выключателя, в которой к нему подведен нулевой проводник (ноль).

Как вы видите, при такой схеме подключения выключателя, на светильнике всегда есть напряжение, это и есть тот главный недостаток, который может вызывать серьезные проблемы и неудобства в работе и обслуживании источников света.

В первую очередь, главная опасность такого способа подключения состоит в том, что вас может «ударить током», например, при замене ламп, когда вы случайно коснётесь токопроводящих контактов.

Кроме того, при нарушении изоляции питающего кабеля или повреждении электрического соединения внутри светильника, фазный проводник может замкнуть на корпус. И тогда, при простом касании люстры или бра, вы сами станете проводником, частью электрической сети, ощутите серьезный электрический разряд, при этом, в определенных условиях, поражение электрическим током может быть даже смертельным.

Это становится особенно актуально потому, что для групп освещения, в том же ПУЭ, разрешено не устанавливать дифференциальную защиту, например, УЗО, поэтому вы узнаете о напряжении на корпусе, лишь когда почувствуете разряд, при этом светильник может быть даже не включен.

Еще одна не такая опасная, но не менее неприятная проблема — это мерцание ламп при выключенном свете. Современные энергоэффективные лампы — энергосберегающие (люминесцентные) или светодиодные, могут реагировать даже на незначительные колебания в электрической сети, даже сверхнизкие токи могут запускать их. Поэтому, даже при выключенном выключателе света может наблюдаться мерцание таких ламп, а это уменьшает как ресурс ламп, так и просто многих раздражает.

Поэтому, чтобы избежать этих и некоторых других проблем, правильно делать так, чтобы выключатель разрывал именно фазу, а не ноль.

К сожалению, чаще всего, люди задаются вопросом фаза или ноль должна быть в выключателе в случае, когда уже столкнулись с неправильной разводкой проводов, имея ноль в выключателе и все вышеописанные проблемы. Что же делать в таком случае?

Как сделать, чтобы выключатель разрывал фазу, а не ноль

Если у вас неправильно выполнена схема подключения выключателя к светильнику, и размыкается ноль, вместо фазы (Жми, чтобы узнать, как самому определить какой из проводов ноль, а какой фаза). То исправить это можно, лишь изменив подключение в распределительной коробке.

Для этого, вам необходимо найти распределительную коробку, которая чаще всего расположена прямо над выключателем света, на расстоянии 10-30см от потолка. Согласно правилам электромонтажа, к ней должен быть обеспечен легкий доступ и нередко вы сможете обнаружить её довольно быстро (но, к сожалению, не всегда).

ВНИМАНИЕ! Все работы по изменению схемы подключения выключателя необходимо проводить только на обесточенной сети. Для этого обязательно отключите автоматический выключатель этой группы в электрощите, после чего, убедитесь в отсутствии напряжения в месте монтажа.

Итак, вот так выглядит схема подключения в распределительной коробке, в которой к выключателю подведен ноль, а фаза идёт напрямую к светильнику.

Чаще всего, схема будет именно такая, вводной питающий кабель будет входить в коробку и затем выходить к следующей распредкоробке, поэтому, обычно, заходит именно четыре кабеля:

1. n – Кабель идущий на выключатель (двухжильный для одноклавишного выключателя)

2.n – Вводной электрический кабель (Стандартный трехжильный: фаза, ноль, заземление)

3.n – Кабель идущий к люстре (Трехжильный: фаза, ноль с выключателя, заземление для одноклавишного выключателя)

4.n – Кабель идущий к следующему выключателю света или розеточным группам (Трехжильный: фаза, ноль, заземление)

Теперь нам нужно поменять эту схему, чтобы выключатель разрывал фазу, а не ноль.

Для этого:

— Провод 1.1 на схеме, идущий на выключатель, подсоединяем к контакту фазных проводов 2.2.+ 4.2

— Провод 1.2 (возвращающийся из выключателя) соединяем с фазным проводом 3.2 который идёт к люстре

— Оставшийся нулевой провод 3.1, идущий к люстре, подключаем к контакту проводников 2.1 + 4.1

Схема замены нулевого проводника в выключателе на фазный, представлена ниже:

Теперь у вас выключатель будет подключен правильно, к нему будет подходить фазный проводник, а не нулевой. Как видите, сделать изменение в схеме подключения, достаточно просто.

Советую прочитать нашу статью, в которой описаны все разрешенные способы соединения проводов в распределительных коробках и выбрать самый удобный для вас при выполнении такого. На мой взгляд, в бытовых условиях, без использования специализированного инструмента и особых навыков, для соединения проводов групп освещения, удобно применять клеммники WAGO.

UPD: Некоторые советуют просто поменять фазу с нолём местами в электрощите и автоматически в выключателях схема изменится на нужную. Я бы не советовал так делать всем, нужно сперва хорошо проанализировать всю схему электропроводки квартиры, а сделать это довольно непросто, лучше такие серьезные вмешательства без должного опыта и знаний не производить.

Если же у вас остались вопросы, на тему фаза или ноль должны подходить к выключателю, обязательно оставляйте их в комментариях. Кроме того, как всегда приветствуется здоровая критика, личный опыт и любые другие полезные мнения.

Что же должен замыкать выключатель: ноль или фазу?

опубликовано

30 Ноябрь 2021

читать

1 минут

понравилось

1

Электрическая проводка состоит не из одной, а из трех жил: нуля, заземления и фазы. Каждая жила выполняет строго определенную функцию: по фазе ток поступает к потребителю, нулевая обеспечивает течение тока в обратном направлении, а заземляющая обеспечивает отвод опасного потенциала с корпуса электрооборудования. Наличие трех проводников создает определенные сложности при подключении электрооборудования. Владельцы квартир не понимают, что должен разрывать ретро-выключатель – ноль или фазу. От этого зависит безопасность электропроводки, поэтому ошибку в подключении допускать никак нельзя.

Ориентируемся на стандарты

Согласно нормам ПУЭ 6.6.28, нельзя разрывать нулевой провод, не разрывая фазный, поэтому установка выключателя должна выполняться таким образом, чтобы устройство разрывало фазную жилу. В противном случае вы можете получить удар током во время замены лампочки у неправильно подключенной светотехники. Если выключатель будет разрывать ноль, то в выключенном состоянии на лампочке останется фаза, что пожжет привести к нарушению изоляции электропроводки люстры или бра (такой риск увеличивается в случае устаревшей светотехники). Поврежденный провод может замкнуться на корпус, что также приведет к поражению током.

Помимо опасности для жизни и здоровья, неправильное подключение выключателя освещения приводит к нештатной работе светотехники. Дело в том, что при постоянной фазе на люстре, светодиодные и люминесцентные лампочки будут мерцать даже при выключенном устройстве, это часто случается со светильниками низкого качества.

Что идет на выключатель – фаза или ноль?

Определить это можно как на выключателе, так и на светильнике. Чтобы разобраться в вопросе, необходимо для начала убедиться, что выключатель находится в отключенном положении. При этом в выключателе одним из проводов должна быть фаза (индикатор должен светиться), на люстре индикатор светиться не будет. Благодаря расположению выключателя проверять на нем подключение электропроводки удобнее.

Что делать, если выключатель подключен неправильно?

Если в квартире используется наружная проводка, то с переподключением ретро-проводов к распредкоробке проблем не возникнет, другое дело – скрытая проводка. Во втором случае для переподключения придется снимать обои, вскрывать штробы и раскручивать скрутки проводов, что слишком долго и дорого. Для упрощения задачи можно просто перекинуть провода в автоматическом выключателе, чтобы фаза стала нулем, а ноль – фазой. Если вы не имеете электротехнического образования, то лучше не заниматься этим самостоятельно, а обратиться за помощью к специалистам.

Где заказывать электрофурнитуру?

Для правильного подключения цепей освещения потребуются качественные ретро-выключатели, провода и другие компоненты электросети. В Москве все необходимое можно заказать в компании «Ретроник», которая является официальным дистрибьютором ведущих отечественных и зарубежных производителей.

Отсутствие посредников в цепочке поставок гарантирует заказчикам следующие преимущества:

• высокое качество – на всю продукцию распространяется гарантия производителя;
• лучшие в Москве цены – персональные скидки и акции позволяют сэкономить еще больше;
• большой выбор – в каталоге представлена электрофурнитура любых типов;
• удобный сервис – обеспечиваем всестороннюю поддержку клиентов и оперативную доставку заказа;
• возможность поставок в любых объемах – готовы удовлетворить потребности даже крупных заказчиков.

Купить все необходимое для правильного подключения освещения можете и вы, для этого заполните форму на сайте.



• Новинка
• Распродажа
• Хит продаж
• Мы рекомендуем

---

Новинка

Распродажа

Все Товары по Распродаже

Хит продаж

Последние новости

Советы покупателям

Как выбрать консольные светильники для улицы

Советы покупателям

Выключатели какой фирмы лучше выбрать для квартиры в стиле ретро

Советы покупателям

Розетки какой фирмы лучше выбрать для квартиры в стиле ретро

Советы покупателям

Настенные светильники какие бывают

Количество товаров в корзине
успешно измененно: 0

Товар успешно добавлен в корзину

Телефон*

Пароль*

Запомнить меня

Забыли пароль?

Или забыли свое имя пользователя?
Адрес электронной почты для восстановления пароля:

Такая почта не зарегистрированна

Сбросить пароль

В данный момент в корзине нет товаров, перейдите в каталог для добавления продуктов

Имя*

Телефон*

Я ознакомился и принимаю условия Публичной оферты и Пользовательского соглашения

Зарегистрироваться и войти в личный кабинет после оформления заказа

Что такое фаза, ноль, земля в электрике и зачем они нужны

Известно, что электрическая энергия вырабатывается на электростанциях с помощью генераторов переменного тока. Затем по линиям электропередач от трансформаторных подстанций электроэнергия поступает к потребителям. Разберемся подробнее, как подается энергия в подъезды многоэтажных домов и частных домов. Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.

• Простое объяснение
• Углубляемся в тему

Простое объяснение

Итак, для начала, простыми словами, расскажем, что такое фазный и нулевой провода, а также заземление. Фаза – это проводник, по которому ток течет к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в направлении, противоположном нулевой цепи. Кроме того, назначение нуля в проводке – выравнивание фазного напряжения. Заземляющий провод, также называемый заземлением, не находится под напряжением и предназначен для защиты человека от поражения электрическим током. Подробнее о заземлении Вы можете узнать в соответствующем разделе сайта.

Надеемся, что наше простое объяснение помогло понять, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить цветовую маркировку проводов, чтобы понять какого цвета фазный, нулевой и заземляющий проводники!

Углубляемся в тему

Потребители питаются от обмоток низкого напряжения понижающего трансформатора, который является обязательным элементом работы трансформаторной подстанции. Соединение подстанции и абонентов осуществляется следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения обмоток трансформатора, называемой нейтралью, вместе с тремя проводниками, представляющими выводы других концов обмоток. Простыми словами, каждый из этих трех проводников является фазой, а общий нулевой.

Между фазами в трехфазной энергосистеме возникает напряжение, называемое линейным. Его номинальное значение равно 380 В. Определим фазное напряжение – это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения 220 В.

Систему электроснабжения, в которой ноль соединен с землей, называют «системой с глухозаземленной нейтралью». Чтобы было предельно понятно даже новичку в электротехнике: по «земля» в электроэнергетике означает заземление.

Физический смысл заземленной нейтрали заключается в следующем: обмотки в трансформаторе соединены в «звезду», а нейтраль заземлена. Ноль выступает в роли комбинированного нейтрального проводника (PEN). Такой тип подключения к земле характерен для жилых домов, относящихся к советской застройке. Здесь, в подъездах, электрощит на каждом этаже просто заглушен, а отдельное подключение к земле не предусмотрено. Важно знать, что подключение и защитного, и нулевого проводника к корпусу щита очень опасно, т.к. существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нуля, что означает возможность поражения электрическим током.

Для домов, относящихся к более поздней постройке, от трансформаторной подстанции предусмотрены те же три фазы, а также отдельный нулевой и защитный провод. По рабочему проводнику проходит электрический ток, а назначение защитного провода – соединение токопроводящих частей с имеющейся на подстанции цепью заземления. При этом в электрощитах на каждом этаже имеется отдельная шина для раздельного подключения фазы, нуля и земли. Шина заземления имеет металлическое соединение с корпусом щита.

Известно, что нагрузка между абонентами должна распределяться равномерно по всем фазам. Однако заранее предсказать, какие мощности будут потреблять тот или иной абонент, невозможно. Из-за того, что ток нагрузки в каждой отдельной фазе разный, появляется смещение нейтрали. В результате между нулем и землей возникает разность потенциалов. В случае, когда сечение нейтрального проводника недостаточно, разность потенциалов становится еще более значительной. Если связь с нейтральным проводником полностью потеряна, то высока вероятность возникновения аварийных ситуаций, при которых в предельно нагруженных фазах напряжение приближается к нулевому значению, а в ненагруженных фазах стремится к значению 380 В, что приводит к полный выход из строя электрооборудования. При этом корпус электрооборудования находится под напряжением, опасным для здоровья и жизни человека. Использование в этом случае разделенных нулевого и защитного проводов поможет избежать возникновения подобных аварий и обеспечит требуемый уровень безопасности и надежности.

Напоследок рекомендуем посмотреть полезные видео по теме, в которых даны определения понятий фаза, ноль и заземление:

Также рекомендуем прочитать:

• Что такое заземление и что такое заземление это за
• Как электричество передается на расстояние
• Как распределить нагрузку по фазам

Опубликовано: 19. 03.2017 Обновлено: 03.11.2017 11 комментариев

Почему переключатель открывает фазу, а не ноль?

Категории: Избранные статьи » Электрик на дому
Количество просмотров: 4907
Комментариев к статье: 0

Любой выключатель, отвечающий за включение и выключение света в комнате, например, должен размыкать фазу, а не ноль. Фаза в сети переменного тока – это один из проводников, на котором постоянно присутствует переменное напряжение относительно нейтрального проводника. Нулевой проводник в идеале имеет нулевой потенциал по отношению к земле, который всегда остается таковым в исправной сети, так как нулевой проводник по определению заземлен.

Независимо от того, является ли сеть трехфазной или однофазной, нейтральный (нейтральный) проводник должен быть заземлен, поэтому он, в принципе, намного безопаснее, чем фазный провод. На самом деле генераторы и трансформаторы имеют заземление, от которого электрическая сеть получает энергию. Если нулевой провод не заземлен, то в сети произошла авария, обрыв нулевого провода.

Обычно в быту мы используем однополюсные выключатели, то есть такие, которые размыкают или замыкают всего один провод при нажатии на кнопку. Допустим, на потолке висит люстра, питающаяся от однофазной бытовой сети 220 вольт. К люстре идут два провода, один из них фазный, второй нулевой. Выключатель устанавливается в разрыв одного из этих двух проводов.

Выключатель стоял на фазном проводе, и он был переведен в состояние «выключено». Тогда оба проводника, по которым на люстру подается электричество, будут обесточены, их потенциалы будут равны нулю, т. к. нулевой провод, который не был прерван выключателем, по определению имеет нулевой потенциал, а фазный провод прерван выключателем, то есть фазного напряжения нет.

Оба провода безопасны, можно поменять лампочку, отремонтировать потолок, снять люстру и т. д., не опасаясь попасть под фазное напряжение и получить удар током. Хотя лучше в этом случае для надежности отключить автомат в электрощите.

Как не делать

А что делать, если по ошибке выключатель установлен в разрыв нулевого, а не фазного проводника? В этом случае, даже если выключатель находится в положении «выключено», к люстре все равно подходит один фазный проводник. Второй провод ни к чему не подключен.

Если в такой ситуации начать менять лампочку, ремонтировать люстру, работать с потолком, то можно случайно задеть фазный провод, получить удар током, особенно если вы стоите на токопроводящей стремянке, которая случайно соприкасается с чем-то заземленным или даже стоит на земле.

Замена лампочки может закончиться трагедией с человеческими жертвами. Хорошо, если вы стоите на деревянной табуретке, в резиновых сапогах, при этом работаете в защитных перчатках. Здесь все может закончиться благополучно. Но при неблагоприятных обстоятельствах включение нулевого провода может обернуться смертельной опасностью.
