Что измеряет вольтметр и амперметр. Вольтметры и амперметры: ключевые отличия и особенности применения

Чем отличается амперметр от вольтметра. Как правильно подключать вольтметр и амперметр в электрическую цепь. Какие бывают виды вольтметров и амперметров. Как работают аналоговые и цифровые измерительные приборы.

Назначение и принцип действия вольтметров и амперметров

Вольтметры и амперметры — это два основных типа электроизмерительных приборов, которые используются для измерения параметров электрических цепей:

• Вольтметр измеряет напряжение (разность потенциалов) между двумя точками электрической цепи.
• Амперметр измеряет силу тока, протекающего через участок цепи.

Несмотря на схожесть назначения, эти приборы имеют принципиальные отличия в конструкции и способе подключения к цепи. Рассмотрим их подробнее.

Ключевые отличия вольтметра и амперметра

Основные различия между вольтметром и амперметром заключаются в следующем:

1. Измеряемая величина:
   • Вольтметр измеряет напряжение (в вольтах)
   • Амперметр измеряет силу тока (в амперах)
2. Способ подключения к цепи:
   • Вольтметр подключается параллельно участку цепи
   • Амперметр включается последовательно в разрыв цепи
3. Внутреннее сопротивление:
   • У вольтметра очень большое (в идеале бесконечное)
   • У амперметра очень маленькое (в идеале нулевое)

Эти различия обусловлены тем, что вольтметр должен измерять напряжение, не нарушая работу цепи, а амперметр — пропускать через себя весь измеряемый ток.

Особенности подключения вольтметра

Для правильного измерения напряжения вольтметр необходимо подключать параллельно тому участку цепи, на котором нужно измерить разность потенциалов. При этом важно соблюдать следующие правила:

• Вольтметр подключается к двум точкам цепи, между которыми измеряется напряжение
• Плюсовая клемма вольтметра подключается к точке с более высоким потенциалом
• Минусовая клемма — к точке с более низким потенциалом
• Предел измерения вольтметра должен быть выше ожидаемого напряжения

Параллельное подключение обеспечивает минимальное влияние вольтметра на работу измеряемой цепи.

Правила подключения амперметра

Амперметр включается в разрыв цепи последовательно с тем участком, в котором нужно измерить силу тока. При этом необходимо соблюдать следующие требования:

• Амперметр размыкает цепь и включается в разрыв
• Плюсовая клемма подключается к точке, откуда ток входит в прибор
• Минусовая клемма — к точке, куда ток выходит из прибора
• Предел измерения должен быть выше ожидаемой силы тока
• Нельзя подключать амперметр параллельно участкам цепи

Последовательное включение позволяет пропустить через амперметр весь измеряемый ток.

Виды вольтметров

По принципу действия вольтметры подразделяются на следующие основные виды:

• Электромеханические (магнитоэлектрические, электромагнитные, электродинамические)
• Электронные аналоговые
• Цифровые

Электромеханические вольтметры используют взаимодействие магнитного поля и тока для отклонения стрелки. Электронные преобразуют напряжение в показания стрелочного или цифрового индикатора.

Разновидности амперметров

Амперметры также бывают следующих основных типов:

• Магнитоэлектрические
• Электромагнитные
• Электродинамические
• Цифровые

Принцип действия аналоговых амперметров основан на взаимодействии магнитного поля и измеряемого тока. Цифровые преобразуют ток в цифровой код.

Особенности цифровых измерительных приборов

Современные цифровые мультиметры сочетают функции вольтметра и амперметра в одном устройстве. Они имеют ряд преимуществ:

• Высокая точность измерений
• Широкий диапазон измеряемых величин
• Автоматический выбор предела измерений
• Дополнительные функции (измерение сопротивления, емкости и др.)
• Компактность и удобство использования

При этом цифровые приборы требуют аккуратного обращения и периодической калибровки для сохранения точности.

Как выбрать измерительный прибор

При выборе вольтметра или амперметра следует учитывать:

• Диапазон измеряемых величин
• Требуемую точность измерений
• Условия эксплуатации (лабораторные или полевые)
• Дополнительные функции
• Стоимость прибора

Для большинства бытовых применений оптимальным выбором будет недорогой цифровой мультиметр с базовым набором функций.

Меры безопасности при работе с измерительными приборами

При проведении электрических измерений необходимо соблюдать следующие правила техники безопасности:

• Не превышать максимально допустимые значения напряжения и тока для прибора
• Правильно выбирать пределы измерений
• Соблюдать полярность при подключении
• Не касаться оголенных проводов и контактов во время измерений
• Работать с изолированными измерительными щупами
• При измерении высоких напряжений использовать средства защиты

Строгое соблюдение этих правил обеспечит безопасность и точность измерений.

Заключение

Вольтметры и амперметры являются основными инструментами для измерения параметров электрических цепей. Правильное понимание их принципов работы и особенностей применения позволяет проводить точные измерения и диагностику электрооборудования. При этом важно помнить о технике безопасности и выбирать приборы, соответствующие конкретным задачам.

Что такое вольтметр и амперметр, их особенности и как подключить

Вольтметр и амперметр — это два основных измерительных устройства, которые активно применяются при работе с бытовыми, а также промышленными электросетями. Они нужны для контроля напряжения и силы тока, которыми обладает сеть, что позволяет своевременно узнавать о проблемах в ней — коротком замыкании, перенапряжении и т.д. Правильное подключение вольтметра и амперметра дает представление и о необходимости проведения ремонта или поиска поломки в сети, которая пока работает без критических сбоев.

Вольтметры — назначение, виды, подключение

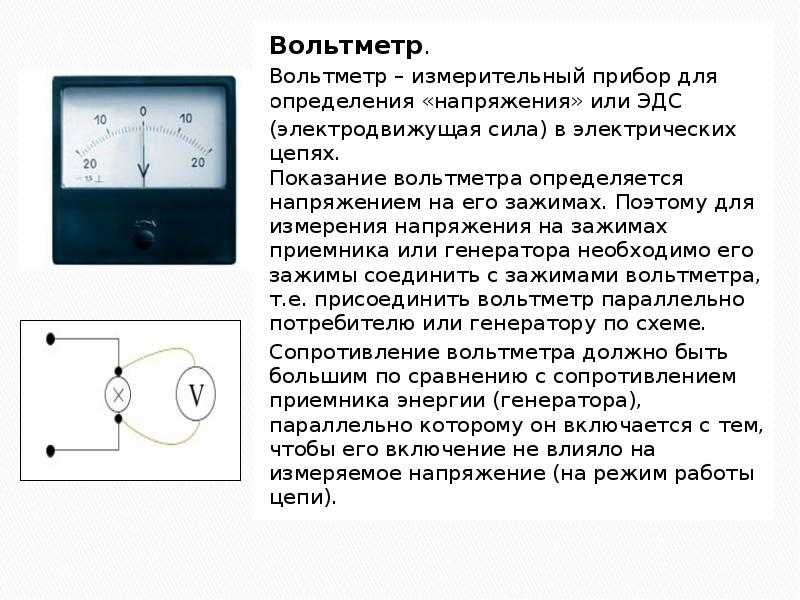

Вольтметр — это измерительное устройство, предназначенное для измерения напряжения в электросети. Точность измерений зависит от внутреннего сопротивления конкретной модели, а также ее вида. Если вы хотите получить предельно точные значения, лучше выбирайте модели электронного типа с максимальным сопротивлением.

Виды вольтметров

С тем, что измеряет вольтметр, разобрались. Теперь следует разобраться с тем, какие виды оборудования бывают, их особенностями и возможностями измерения. Разделить устройства по принципу действия можно на две основные категории — электромеханические и электронные.

Электромеханические вольтметры имеют прямую зависимость механического движения от напряжения в электросети. Стрелка располагается на рамке с прикрепленной обмоткой, которая зафиксирована на вращающейся оси внутри магнита постоянного типа.

При появлении в рамке напряжения формируется электромагнитное поле вокруг нее. Под его воздействием начинается проворачивание рамки со стрелкой на угол, который определен величиной напряжения. Чувствительность устройства называется коэффициентом пропорциональности между углом поворота рамки и напряжением. Лишние колебания в рамке убирают с помощью магнитно-индукционных демпферов.

Электронные устройства дополнительно разделяются на аналоговые и цифровые. Узнать значение на первых можно по шкале со стрелкой, на вторых она передается в виде подсвеченных цифр на LED-панели.

Принцип работы аналоговых электронных вольтметров основан на преобразовании переменного тока в постоянный. После этого напряжение поступает на специальный детектор. Его активация отклоняет стрелку на определенный уровень в зависимости от напряжения.

Цифровое электронное оборудование имеет повышенную точность измерения. Принцип его работы заключен в изменении входного аналогового сигнала на цифровой. Закодированный цифровой сигнал передается на устройство, способное преобразовать его в цифры, которые и будут показаны на экране. Точность проводимых измерений зависит от дискретности аналого-цифрового блока, который отвечает за преобразование сигнала.

Что касается бытового применения, то в большинстве случаев достаточно обычного универсального измерительного устройства — мультиметра или тестера. Характеристик такого оборудования хватит для решения простых задач, где не требуется предельная точность измерения.

Как выбрать и подключить вольтметр?

При выборе вольтметра учтите три основных фактора:

• Входное сопротивление. Диапазон значений зависит от напряжения участка, где планируется измерение.
• Цена одного деления шкалы на устройстве и допустимая погрешность измерений.
• При покупке универсального вольтметра важно знать диапазон величин, с которыми он может работать.

Также обратите внимание на маркировку, что позволит определить конкретный тип устройства:

• Д — электродинамические.
• М — магнитоэлектрические.
• Т — термоэлектрические.
• С — электростатические.
• Ц — блоки с выпрямителями.
• Э — электромагнитные.
• Ф или Щ — электронные.

Вольтметр подключается к электросети параллельно. Подключайте устройство в тех точках, между которыми планируете узнать напряжение. Часть тока при этом будет проходить через сам вольтметр и не будет учтена, однако это относится к систематическим ошибкам измерения, допустимым по стандарту. Просто знайте о том, что показанное прибором напряжение будет немного ниже фактического.

Амперметры — назначение, виды и подключение

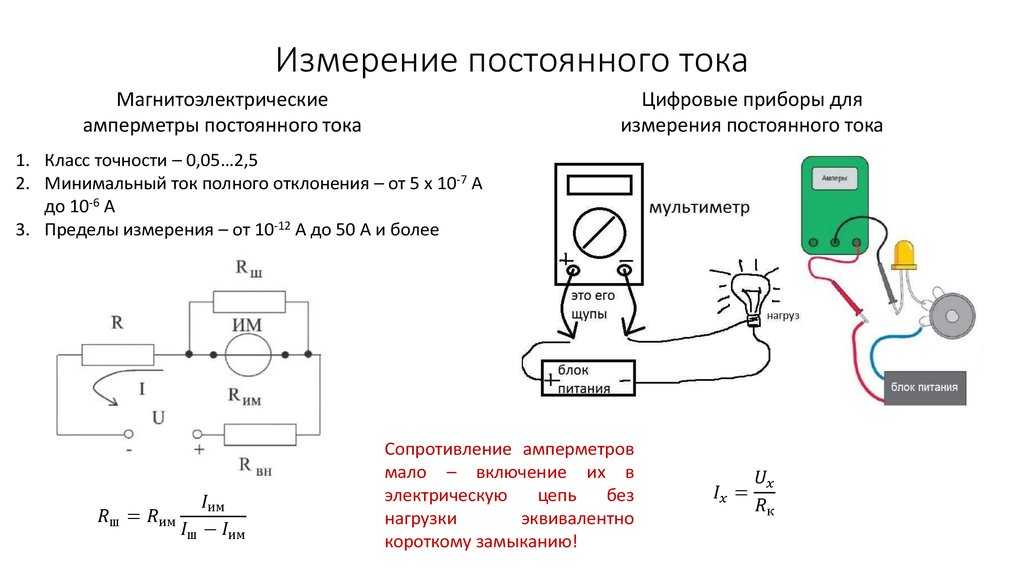

Амперметр — это специальное измерительное устройство, предназначенное для определения силы тока в нужной части электросети. Можно использовать в сетях с постоянным или переменным током.

Обычно не возникает проблем с тем, как подключить амперметр в цепь, поскольку происходит это последовательно с зоной, где планируется проведение измерений. Поскольку электроток, который предстоит измерять, напрямую зависит от сопротивления всех компонентов цепи, важно выбрать измерительное устройство с минимальным сопротивлением. Так вы сможете снизить влияние оборудования на измеряемую электроцепь и улучшить точность полученных данных.

Перед тем, как пользоваться амперметром, внимательно осмотрите шкалу — там есть информация о единицах измерения. Градация может быть в мкА, мА, А и кА. Убедитесь в том, что выбранное устройство по возможностям соответствует параметрам сети, где будут проводиться работы. Проверьте возможность соблюдения нужной точности замеров с применением устройства и имеющейся шкалы.

Если по каким-то причинам возникает необходимость в увеличении измеряемой силы тока, можно добавить в сеть шунты или трансформаторы, в некоторых случаях — магнитные усилители. Так можно повысить предельные величины измеряемой силы тока. Подключение амперметра в таких случаях происходит через электротрансформатор или шунт.

Виды амперметров и их особенности

В большинстве случаев выбирать прибор нужно для решения определенных задач. Это исключает проблемы с тем, как подключить амперметр, настроить его и корректно провести замеры. Рынок электроники наполнен такими видами этих приборов:

• Электромагнитные. Рассчитаны на работу в цепях с постоянным и переменным током. Преимущественно применяются в стандартных электроустановках с переменным током с рабочей частотой 50 Гц.
• Магнитоэлектрические. Используются для измерения силы тока при ее незначительных значениях в электросетях с постоянным током. В соответствии с назначением единицы измерения на шкале могут быть разными — от мкА до кА.
• Термоэлектрические. Подходят для контроля силы тока в цепях, где наблюдается высокая частота электротока. В дополнение к встроенному магнитоэлектрическому механизму, сделанному в виде проводника, в таком блоке припаяна термопара.
  Ток, который протекает по проводнику, приводит к его нагреву, который сразу фиксирует термопара. Она формирует излучение, воздействующее на рамку, которая смещается на угол, зависящий от силы тока.
• Ферродинамические. Комплектуются такие измерительные блоки замкнутым магнитопроводом, изготовленным из специального ферромагнитного материала, неподвижной катушкой и сердечником. Среди особенностей — высокая точность проводимых измерений, конструктивная надежность, а также минимальная чувствительность к влиянию сторонних электромагнитных полей.
• Электродинамические. Это специализированные устройства, рассчитанные на проведение замеров силы тока в электроцепях переменного и постоянного токов с высокой частотой вплоть до 200 Гц. Отличаются крайней чувствительностью к перегрузкам, а также влиянию внешних электромагнитных полей. Однако имеют высокую точность измерения, что дает возможность применять их в качестве контрольного оборудования для проверки других амперметров.
• Цифровые. Современное универсальное решение, в котором комбинируются все преимущества отдельных видов аналогового оборудования. Это небольшие размеры в сочетании с высокой точностью результата, простотой в применении и удобством при измерении.

Несмотря на наличие электриков, предпочитающих работу с аналоговым оборудованием, цифровое постепенно вытесняет его из-за своих преимуществ. Не стоит забывать и о мультиметрах, где кроме прочего функционала предусмотрена возможность измерять силу тока.

Выводы

С тем, как подключить амперметр и вольтметр, после выбора нужного варианта оборудования особых проблем возникнуть не должно. Выбирая такие устройства для личного пользования достаточно учесть несколько факторов:

• Диапазон допустимых измерений.
• Тип тока в сети, где будут проводиться работы.
• Градацию шкалы при использовании аналоговых вариантов.

В месте проведения замеров лучше максимально исключить влияние внешних факторов, особенно электромагнитных полей от работающей техники или прочих источников.
