Вольт-единица измерения электрического напряжения
При изучении в школе закона Ома, ученики частенько сталкиваются со следующими вопросами: как называется единица измерения напряжения или в чем измеряется электрическое напряжение? Данная статья поможет вам разобраться в этой теме, и вы сможете узнать ответ на указанный вопрос.
Вольт — единица измерения электрического потенциала, разности потенциалов, электрического напряжения и электродвижущей силы.
Единица измерения напряжения – вольт, в России обозначается буквой - В, международное обозначение - V.
Вольт является единицей измерения электрического напряжения, получившей свое название в честь известного итальянского физика Алессандро Вольта, именно ему мы должны быть благодарны за изобретение в 1799 году первого в мире химического источника тока, т.е. первой электрической батареи («Вольтов столб»), результаты эксперимента были опубликованы только в 1800 году.
В 1861 году единица измерения вольт была принята комитетом электрических эталонов, учрежденного Уильямом Томсоном.
Свое международное признание, вольт в качестве единицы измерения напряжения, получил в 1960 году, когда вольт был утвержден решением XI Генеральной конференцией по мерам и весам, в качестве, производной единицы международной системы единиц.
1 В=1 Дж/1 Кл (1 Вольт равен электрическому напряжению на участке цепи, где при протекании заряда, равного 1 кулон(Кл), совершается работа, равная 1 Дж)
В Российской Федерации допускаются к применению основные единицы СИ, производные единицы СИ и отдельные внесистемные единицы величин.
В частности, действует ГОСТ 8.417-2002, который устанавливает единицы физических единиц, применяемых в нашей стране, их наименование, обозначение и определение, в данном государственном стандарте также указана единица измерения напряжения - вольт.
Каким прибором измеряется напряжение?
Напряжение измеряется прибором, который носит название – вольтметр.
Вольтметр — измерительный прибор непосредственного отсчёта для определения напряжения или электродвижущей силы ( ЭДС) в электрических цепях.
Подключается параллельно нагрузке или источнику электрической энергии.
Чем отличается Вольт от Ватт, в чем разница?
Очень часто люди путают вольты и ваты, и не знают в чем в них разница.
Вольт (русское обозначение: В; международное обозначение: V) — в системе СИ единица измерения электрического потенциала, разности потенциалов, электрического напряжения и электродвижущей силы.

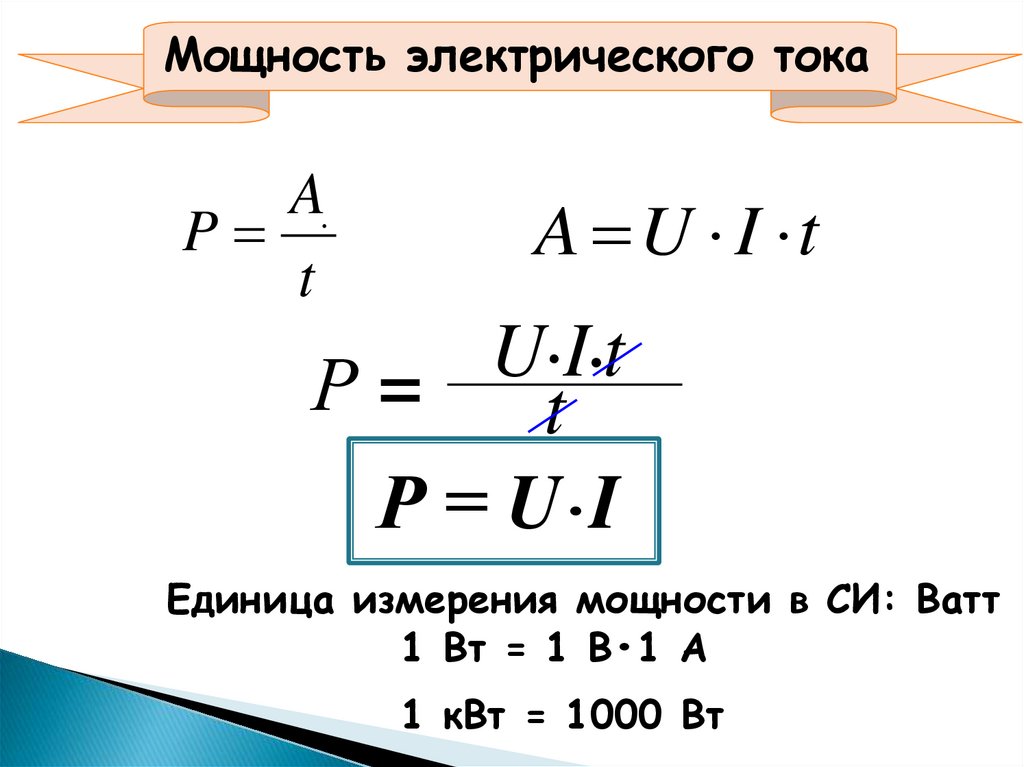

Ватт (русское обозначение: Вт; международное обозначение: W) — в системе СИ единица измерения мощности
Т.е. это единицы измерения для разных электротехнических параметров.
Вольт в кроссвордах и сканвордах
Очень часто в кроссворде или сканворде можно встретить такой вопрос: «Единица измерения напряжения 5 букв». Правильный ответ, естественно: «Вольт».
Вольт единица измерения - Справочник химика 21
Единица измерения ЭДС — вольт — представляет собой ту электродвижущую силу, которая необходима, чтобы заряд з [c.261]
Каждый электрод характеризуется определенным значением электродного потенциала Е, единица измерения которого вольт (В). [c.110]
Единицей измерения разности потенциальной энергии электронов в двух различных точках пространства является вольт. Для того чтобы между двумя точками пространства возник электрический ток, между ними должно существовать некоторое напряжение. Для определения напряжения электрического поля используется механический эквивалент потенциальной энергии, единицей измерения которого является джоуль эта единица энергии измеряется работой, которую необходимо выполнить, чтобы на пути длиной 1 м придать телу массой 1 кг ускорение 1 м/с . Вольт представляет собой напряжение между двумя точками электрического поля, при перемещении между которыми заряда в 1 Кл выполняется работа в [c.
285]
В системе СИ производной единицей энергии является джоуль (Дж). Однако в спектроскопии традиционно используется электрон-вольт (эВ), так как джоуль является слишком большой величиной и его неудобно применять в качестве единицы измерения атомных [c.357]
В настоящей книге в качестве единицы измерения э. д. с. используется величина, которая раньше называлась абсолютным вольтом. Интернациональный вольт более не применяется. Данные, полученные до 1948 г., могут быть легко приведены к современной шкале, так как Е (абс. в) = 1,00033 Е (инт. в). [c.225]
Соотношения между единицами энергии. При вычислении термодинамических свойств веществ на основании использования экспериментальных результатов спектроскопических, калориметрических, масс-спектрометрических и иных исследований приходится иметь дело с количествами энергии, выраженными в различных единицах. Традиционной единицей измерения энергии при калориметрических исследованиях является калория, в то время как традиционными единицами энергии при спектроскопических исследованиях — обратный сантиметр, а при масс-спектрометрических исследованиях — электрон-вольт.
С целью ввести в книгу как можно меньше понятий некоторые из них сознательно не использовались, например, электродви-жуш,ая сила (э. д. с.), которая выражает сродство, т. е. свободную энтальпию реакции (изобарно-изотермический потенциал) АО, но не в килокалориях, а в вольтах (электронвольтах). Естественно, возникает вопрос, зачем только из-за замены единиц измерения вводить новое название для данного понятия. Подтверждением правильности такого подхода служит тот факт, что использование понятия э. д. с. в настояш,ей книге, в том числе и в разделе термодинамики, ни разу не оказалось необходимым. Устаревшее понятие деполяризация также было опущено. Это понятие предполагает, что возникновение любого потенциала кинетически зависит от установления потенциала водородного электрода при соответствующем давлении водорода.
Практическая единица измерения напряженности электрического поля — это вольт на 1 сантиметр в см). Соотношение между этой единицей и электростатической единицей (эл. ст. ед. на 1 см) выражается следующим образом [c.50]
Х/3/2 2 единицы измерения 1 В = 1 кг м /(с -А) = =1 Дж/(А с) =1 Вт/А.] Единица измерения электрического потенциала, вольт, есть разность потенциалов между двумя точками проводящей проволоки, по которой проходит ток 1 ампер, когда мощность, рассеиваемая на участке между этими точками, составляет 1 ватт. Знак э. д. с. определяется в соответствии с правилом, согласно которому положительный заряд должен двигаться от большего потенциала к меньшему. Э. д. с. гальванического элемента — это разность электрических потенциалов между двумя кусками металла одного и того же состава, представляющих собой концы цепи проводящих фаз.
Единицей измерения энергии радиоактивного излучения является электрон-вольт (эв), т. е. энергия, приобретаемая электроном при прохождении им ускоряющего поля с напряжением в1 вольт. [c.411]
Если в стакан, содержащий раствор электролита, поместить два платиновых электрода и присоединить их к источнику электричества, то через раствор потечет ток. Сила его определяется как приложенным напряжением Е, так и сопротивлением Я той части раствора, которая заключена между электродами. Это отношение математически выражается законом Ома 1=Е1Я, где / —сила тока в амперах, —напряжение в вольтах и сопротивление в омах. Электропроводность Ь определяется как величина, обратная сопротивлению, так что 1 — Е1. Единицей измерения электропроводности является обратный ом ом или л[c.12]
Основная единица измерения электрического напряжения — вольт (е). Вольт — это электрическое напряжение на концах проводника с сопротивлением в один ом, вызывающее протекание по нему тока величиной, равной одному амперу.
Единицей измерения энергии атома является электрон-вольт (ае). Вольты могут служить мерой скорости движения электронов [c.146]
Принято выражать теплоту или энергию этих реакций в килокалориях на грамм-моль. Поскольку в настоящей статье рассматриваются электронные переходы, энергия будет выражаться в электрон-вольтах (эв). Эта единица измерения равна той энергии, которую приобретает электрон при движении в электрическом поле с разностью потенциалов в 1 в. Один электрон-вольт на молекулу эквивалентен 23,06 ккал на 1 грамм-моль. [c.153]
При любых количественных исследованиях необходимо знать количество энергии, поглощенной облученным образом.
В атомной физике за единицу измерения энергии принят электрон-вольт (эв)—работа, которая производится электрическим полем при перемещении одного электрона между точками, разность потенциалов которых равна 1 в [c.239]
Мерой связи электрона в атоме или ионе является ионизационный потенциал, представляющий собой энергию, которую необходимо затратить для удаления электрона из атома или иона. Различают первый ионизационный потенциал (/,) —энергию, требующуюся для удаления первого, наиболее слабо связанного в атоме электрона второй ионизационный потенциал .
Единицей измерения электрического напряжения является вольт (в). 1 в — это электродвижущая сила, которую необходимо приложить к проводнику сопротивлением 1 ом, чтобы через него проходил ток 1 а. [c.199]
Необходимо, однако, отметить, что для некоторых электродов, например платинового, в щелочных растворах перенапряжение в зависимости от концентрации щелочи не подчиняется уравнению замедленного разряда.
Дальнейшие стадии — образование молекул водорода — здесь не могут протекать. Для определения скорости процесса разряда удобнее применять переменный ток различной частоты. В самом деле, если электрод включить в цепь переменного тока, то он будет вести себя подобно конденсатору, т. -в. электроду будет эквивалентна электрическая схема, в котором емкость с и омическое сопротивление R включены параллельно. [c.322]Для измерения электрических и магнитных единиц ГОСТом 8033-56 рекомендована абсолютная практическая система единиц МКСА. Она соответствует системе СИ и в ней используются общепринятые электрические и магнитные единицы (ампер, вольт, ом, кулон, фарада, генри, вебер). Система дана для рационализированной формы уравнений электромагнитного поля, вследствие чего из наиболее важных и часто применяемых уравнений этого поля исключается множитель 4я. При [c.587]
Использование аналоговой вычислительной техники строится на принципе, согласно которому переменные дифференциального уравнения процесса выражаются в единицах напряжения (вольтах), являющихся машинными переменными, а независимая переменная уравнения выражается через время, так как электрический процесс интегрирования машинных переменных развивается во времени.
Аналоговые машины не производят дискретного счета они производят непрерывные измерения напряжения, передаваемые на приборы и осциллограф. [c.84]
В спектроскопии для измерений мощности, энергии и других характеристик излучения обычно пользуются не фотометрическими единицами, а энергетическими. Фотометрические величины связаны с энергетическими через функцию видности, которая отлична от нуля только в видимой части спектра. Поэтому в области длин волн короче 3600 и длиннее 7000 Л такие понятия как люмен, люкс, стильб, теряют смысл. Тем не менее понятия яркость, световой поток, освещенность сохраняются в спектроскопии и для ультрафиолетовой и для инфракрасной областей, несмотря на утрату их первоначального значения, связанного с визуальным восприятием. Однако в качестве единиц при спектроскопических измерениях используются либо единицы системы СИ или СГС, либо принятые в атомной физике электрон-вольты при измерении энергии термов, число квантов в секунду при измерении величины светового потока и др.
Ниже приводятся основные величины, с которыми нам придется иметь дело, и их обозначения. [c.11]
Сравним мысленно прохождение электрического тока по проволоке с точением воды в трубке. Количество воды измеряется в литрах или кубических метрах количество электричества обычно измеряют в кулонах или эл.ст.ед. Скорость течения или поток воДы, т.е. количество ее, проходящее в данной точке трубки в единицу времени, измеряют в литрах в секунду или в кубических метрах в секунду силу электрического тока измеряют в амперах (кулонах в секунду) или в эл.ст.ед. в секунду. Скорость движения воды в трубке зависит от разности давления на концах трубки это давление выражается в килограммах на квадратны11 сантиметр. Сила электрического тока в проволоке зависит от электрической разности давления или от разности потенциалов (падения напряжения) между концами проволоки, обычно измеряемой в вольтах или эл.ст.ед. Единица измерения количества электричества (кулон) и единица измерения электрического потенциала (вольт) были приняты произвольно но международному соглашению.
[c.57]
В атомной физике поступают аналогично. Здесь масштабом для измерения энергии связи электронов в оболочке атома служит энергия свободных электронов, которые ускоряются с помощью электрического по ля. В качестве единицы энергии принимается такая энергия, которую приобретает один электрон, проходя разность потенциалов 1 в. Эта единица, как уже говорилось во Введении , называется электронвольтом эё). Она является подходящей единицей измерения энергии для атомной оболочки, так как по порядку величины совпадает с энергиями связи электронов в оболочке атома. Как будет видно в дальнейшем, энергия связи частиц в ядре атома, грубо говоря, в миллион раз больше. По этой причине в ядерной физике применяют единицу измерения в миллион раз большую, чем 1 эв, т. е. 10 эв (или один мегаэлектронвольт — Мэе). Это такая энергия, которую приобретает один электрон, проходя разность потенциалов 1 Мв (один миллион вольт). Для измерения энергии рентгеновых лучей часто используют единицу, которая в 1000 раз больше 1 эв, т.
е. 1000 эв или 1 кэв. Верхняя граница шкалы используемых в физике энергий в последнее время поднимается вс выше. [c.10]
Единица измерения Джоуль Эрг Калория термохими- ческая Калория междуна- родная см - атм Электрон- вольт Киловатт-час [c.565]
Единицы работы и мощности. Механическая работа выражается в килограмметрах (расстояние, умноженное на силу), кубометр-атмосферах (произведение рУ), литр-атмосферах и других подобных единицах, которые еще не упоминались выше. Механическая мощность будет выражаться в единицах работы, деленной на время, или в килограмметрах в минуту, литр-атмосферах в час и т. д. Лошадиная сила произвольно определяется равной 75 кгм/час. Поскольку сила, умноженная на время, равна работе, работа часто выражается в единицах мощность—время, например лошадиная сила-час. Электрическая работа будет выражаться в вольт-кулонах (называемых также джоулями ) или вольт-эквивалентах (эквивалент основан на электрохимических законах Фарадея и равен числу кулонов, отвечающих 1 грамм-эквиваленту иона), а мощность — в вольт-кулонах в секунду или вольт-амперах, обычно называемых ваттами .
Аналогично механической работе электрическая работа может также выражаться в ватт-часах и других подобных единицах. В табл. II Приложения даются переводные коэфициенты для различных единиц энергии ). Эквиваленты мощности будут такими же, за исключением различных единиц измерения, которые могут быть использованы в различных случаях. [c.68]
Величина L носит название коэфициента самоиндукции последний зависит от расположения проводника. Проводник обладает самоиндукцией, равной 1 генри, если на его концах при равномерном изменении тока в 1 А/сек возбуждается электродвижущая сила, равная 1 вольту, или если ток в 1 ампер в окружающем проводник пространстве вызывает поток, равный 1 Vs. Единицы измеренил и размерности см. табл. 1, стр. 708. Величина коэфициента самоиндукции. Соленоид [c.730]
Применяя принцип суперпозиции, можно условно считать молекулярную э. д. с. го и молекулярные токи г, равными нулю в состоянии абсолютного нуля. Тогда все энергетические изменения в наднулевой области можно описать через изменение Е и 1.
При этом условии усредненная молекулярная э. д. с. оказывается тождественной температуре, а градус термодинамической шкалы температур будет пропорционален единице измерения электрического потенциала (вольту). [c.302]
Эксплуатационные характеристики лазеров. Прежде чем приступить к описанию некоторых эксплуатационных характеристик лазеров, полезно познакомиться с тем, каким образом связаны единицы измерения физических величин в квантовой электронике. На рис. УП. 5 приведена номограмма, которую следует использовать для определения соотношений между единицами измерения параметров лазеров и других приборов оптического и ИК-Диапа-зонов. К числу таких единиц относятся ангстрем, электрон-вольт, терагерц и волновое число. [c.443]
Основной единицей измерения энергии радиоактивного излучения является электрон-вольт эв), т. е. энергия, приобретаемая электроном при прохождении им ускоряющего поля с напряжением в 1 в. Электрон-вольт соответствует 1,6-10 эрг на одну частицу или фотон и 23,06 ккал на их грамм-молекулярное число (6,02-10 ).
Значительно чаще приходится применять в миллион раз большую единицу — мегаэлектрон-вольт (Мэе). [c.525]
При теоретическом рассмотрении спектральных данных часто бывает необходимо переходить от Длин волн или частот к энергиям и наоборот. Основное уравнение, связывающее частоту и длину волны монохроматического излучения с энергией, полученной граммолекулой поглощающёго вещества, имеет вид E=Nh f=Nh / K, где N—число Авогадро. Энергия N квантов излучения частоты v носит название единицы Эйнштейна. Энергия часто выражается в электрон-вольтах эта единица измерения выражает энергию, приобретаемую электроном в поле с разностью потенциалов в 1 в. Молекула, поглощающая излучение частоты V, получает V электрон-вольт энергии, причем eF=Av, где е—заряд электрона. [c.13]
В системе СИ энергию измеряют в джоулях (1 Дж = = 1 кг-м с ). В спектроскопии для измерения энергии фотонов обычно используют внесистемную единицу — электрон-вольт (1 эВ = 1,6022-10Дж).
[c.331]
В системе СИ энергию измеряют в джоулях (1 Дж = 1 кгм-с ). В спектроскопии дня измерения энфгии элекгромапшпшх квантов обычно используют внесистемщто единицу— электрон-вольт (1 эВ=1,6022-10 Дж). [c.199]
Что измеряют в амперах: амперы

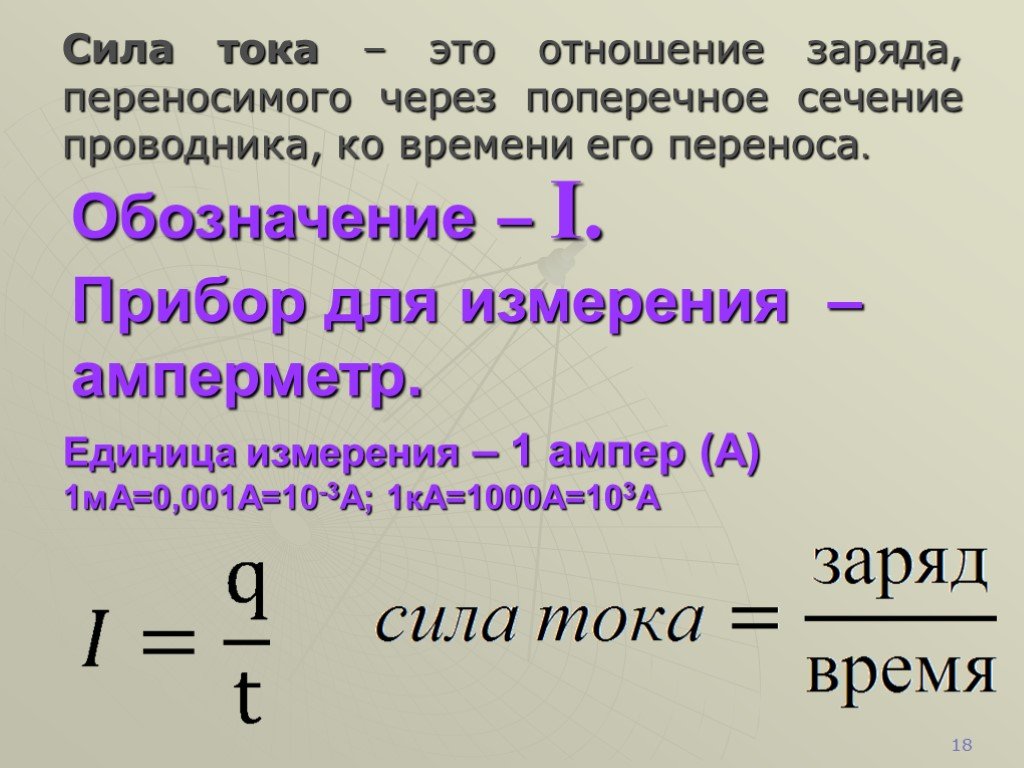

Из школьного курса физики известно, что ампер – это одна из основных единиц измерения при изучении физики электрических явлений. В амперах меряют силу тока.
Суть ампера
Определение
Единица измерения силы взаимодействия электронов названа в честь ученого из Франции А. Ампера. Он проводил опыты, направленные на изучение воздействия магнита на проводник и выявил взаимозависимость между его длиной, количеством частиц, которое перемещается по нему в промежуток времени, направлением магнитного воздействия и углом между вектором воздействия и движением частиц по проводнику.
В 1948 году было принято решение Международной организации по мерам и весам о том, что такой показатель измеряется в амперах.
Физическое значение данного параметра состоит в следующем:
- Элементарные частицы постоянно текут по бесконечно тонким и длинным проводникам в одном направлении;
- Цепь находится в вакууме, и потенциалы расположены параллельно друг к другу с расстоянием в один метр;
- Сила притяжения или отталкивания между ними составляет 2*10-7 Ньютона.
На практике такие условия даже в лаборатории воспроизвести невозможно, поэтому для установления эталона и тарирования измерительных приборов специалисты мерили уровень взаимодействия, возникающий между двумя катушками с большим количеством проводов минимального сечения.
С 1992 года ситуация изменилась, и описываемое физическое явление стали определять на основании закона Ома. Теперь под одним ампером (обозначение 1А) понимается сила тока, при которой за 1 секунду по проводнику перемещается количество электронов, равное одному кулону.
Определение ампера
Что такое сила тока
Как известно, все материальные вещества состоят из молекул, которые, в свою очередь, состоят из атомов.
Атом состоит из ядра и вращающихся вокруг него электронов. Когда происходит химическая реакция между двумя разными веществами, электроны из одних атомов переходят в другие. Это объясняется тем, что одни атомы обладают избыточным количеством электронов, а у других – их недостаточно. Перемещение электронов из одного вещества при контакте с другим веществом и является электрическим током. Если не оказывать внешнего воздействия, такой переток элементарных частиц будет происходить до тех пор, пока заряды у атомов, из которых состоят контактирующие вещества, не выровняются.
Однако, одного перемещения частиц недостаточно. Необходимо, чтобы их движение было в определенном направлении. Только в таком случае можно говорить об электричестве и его параметрах. Для этого между полюсами или окончаниями должна существовать разница потенциалов (на одном конце расположено вещество с избытком электронов, а на другом – с недостатком). Если такая разница не меняется в течение времени, ток называется постоянным (ярким примером является батарейка). Если же в процессе движения частиц потенциалы меняются местами, то он будет называться переменным.
Сила тока
Закон Ома
Количеством перемещаемых по проводнику частиц можно управлять. Это эмпирическим (опытным) путем установил немецкий физик Георг Ом. После ряда опытов он выявил, что чем выше разница потенциалов между полюсами (другими словами, напряжение), тем выше скорость движения элементарных частиц. Поэтому бытует мнение, что высокое напряжение способно убить человека.
С точки зрения науки, это совершенно не так. Во-первых, убивает не напряжение (это всего лишь разница потенциалов между полюсами), а электроны, перемещаемые по проводнику за единицу времени. Проходящие через человека частицы, в силу свойств электричества, выделяют тепло, что и приводит к ожогам либо химическим изменениям внутренних органов. Поэтому при работе с электрическими цепями в соответствии с требованиями охраны труда требуется надевать резиновые перчатки и сапоги (резина не проводит электричества, а, значит, поражения не будет).
Закон Ома для участка цепи
Вместе с тем, встречались случаи, когда человек даже после контакта с электричеством оставался живой и невредимый. Это объясняется сопротивлением. Скорость движения и количество перемещаемых частиц уменьшается по мере увеличения сопротивления, которым обладает каждое вещество. Таким образом, при необходимости уменьшить данные параметры можно просто увеличить сопротивление.
Сила тока в быту
Основное ее назначение в быту – передача энергии. Электроны, взаимодействуя с различными веществами, меняют их свойства. Например, вольфрам начинает излучать свечение (так устроена обыкновенная лампочка), а другим химическим элементам, у которых высокие значения сопротивления, электричество отдает тепло (так устроена электроплитка). В некоторых случаях происходит отделение веществ друг от друга (при производстве алюминия).
Очень важно при монтаже электрических цепей в квартире или на предприятии избегать контакта полюсов. Если это произойдет, наступит «короткое замыкание», в результате которого резко увеличится сила тока в проводнике. Это приведет к его резкому нагреву и, возможно, даже пожару.
Электричество в быту
Итак, ответ на вопрос, что такое амперы, может быть следующим: это отражение скорости движения электронов по проводнику за единицу времени. Чем она больше, тем выше опасность поражения, но тем большее количество энергии передается.
Видео
Оцените статью:Напряжение в 1 Вольт, физический смыл, простое определение
Что такое напряжение в 1 вольт?
Напряжение электрического тока – это величина, характеризующая разность зарядов (потенциалов) между полюсами либо участками цепи, по которой идет ток. Классическое определение: напряжение это величина, которая показывает разность потенциалов между двумя точками. Оно равно 1 вольту (это единица измерения напряжения), когда необходимо переместить единичный заряд в 1 кулон, приложив для этого усилие всего в 1 джоуль выполненной работы.
Наиболее простое сравнение
Для понимания данной величины, можно описать на примере работы водопровода или резервуара с водой, где напряжение соответствует давлению воды в емкости, трубе. Вода в нашем примере – это заряд, а скорость потока, который возникает под давлением – и есть электрический ток. Чем больше давление воды – напряжение, тем больше скорость струи в трубе – больше тока получает потребитель.
Как в водопроводе, так и в электрических сетях важное значение имеет диаметр проводника. При большом диаметре трубы и достаточном давлении через нее проходит много воды. Так и в электрической сети: при требуемом сечении проводника и высоком напряжении ваши электроприборы будут получать достаточно электроэнергии для работы. Если не рассчитать сеть и перегрузить ее, то на примере водопровода это закончится аварией: трубу от избыточного давления может разорвать. Так и с электрической сетью: если ваши провода и приборы рассчитанные на 10 ампер и внезапно по ним начнет протекать ток в 30А, то они могут элементарно оплавиться или сгореть.
Исходя из этого становится понятно, почему одни напряжения неопасны для человека, а другие – смертельны? Сравним снова водой. Например, вода в океане – это огромный источник давления. Если человека поместить на глубину больше 5 метров, то ему становится плохо от давления воды на его ткани. Так же и с током: когда источник тока мощный, а человек содержит в себе незначительный заряд, то между источником тока и человеком возникает огромное напряжение, способное человека травмировать или убить.
А кто это все придумал?
Изучение электричества, согласно историческим данным, началось в 15 веке, хотя о действии данных сил люди знали давно: кто-то находил намагниченные куски металла, кто-то наблюдал и задумывался, откуда берутся молнии, а кто-то не мог избавиться от пыли, которую удерживает на поверхности статическое электричество. После было три столетия опытов, споров, разработки различных теорий. Прорыв в изучении темы случился в конце 16 века, когда был изобретен первый конденсатор. Это время и выпало на молодость и взросление талантливого ученого из Италии — Алессандро Вольты (1745—1827).
Вольт был химиком, физиком и физиологом, основательно знал математику, с трудами Ньютона он познакомился в 13 лет, а к своим 55 годам изобрёл первую электрическую батарею в мире. Этот простейший гальванический элемент произвел переворот в мире электричества: так людям открылись электролиз, который сегодня повсеместно применяется при производстве и обработке металлов и электрическая дуга. В честь заслуг Алессандро Вольты в изучении электричества, и было присвоено его имя единице измерения напряжения.
Как измерять величину напряжение вольтметром
Вольтметр – это измерительный прибор, который предназначен для измерения напряжения постоянного или переменного тока в электрических цепях.
Вольтметр подключается параллельно к выводам источника напряжения с помощью выносных щупов. По способу отображения результатов измерений вольтметры бывают стрелочные и цифровые.
Величина напряжения измеряется в Вольтах, обозначается на приборах буквой В (в русском языке) или латинской буквой V (международное обозначение).
На электрических схемах вольтметр обозначается латинской буквой V, обведенной окружностью, как показано на фотографии.
Напряжение тока бывает постоянное и переменное. Если напряжение источника тока переменное, то перед значением ставится знак "~", если постоянного, то знак "–".
Например, переменное напряжение бытовой сети 220 Вольт кратко обозначается так: ~220 В или ~220 V. На батарейках и аккумуляторах при их маркировке знак "–" часто опускается, просто нанесено число. Напряжение бортовой сети автомобиля или аккумулятора обозначается так: 12 В или 12 V, а батарейки для фонарика или фотоаппарата: 1,5 В или 1,5 V. На корпусе в обязательном порядке наносится маркировка возле положительного вывода в виде знака "+".
Полярность переменного напряжения изменяется во времени. Например, напряжение в бытовой электропроводке изменяет полярность 50 раз в секунду (частота изменения измеряется в Герцах, один Герц равен одному изменению полярности напряжения в одну секунду).
Полярность постоянного напряжения во времени не меняется. Поэтому для измерения напряжения переменного и постоянного тока требуются разные измерительные приборы.
Существуют универсальные вольтметры, с помощью которых можно измерять как переменное, так и постоянное напряжение без переключения режимов работы, например, вольтметр типа Э533.
Как измерять напряжение в электропроводке бытовой сети
Внимание! При измерении напряжения величиной выше 36 В недопустимо прикосновение к оголенным провода,так как это может привести к поражению электрическим током!
Согласно требованиям ГОСТ 13109-97 действующее значение напряжения в электрической сети должно быть 220 В ±10%, то есть может изменяться в пределах от 198 В до 242 В. Если в квартире стали тускло гореть лампочки или часто перегорать, стала нестабильно работать бытовая техника, то для принятия мер, требуется сначала измерять значение напряжения в электропроводке.
- Приступая к измерениям, необходимо подготовить прибор:
- – проверить надежность изоляции проводников с наконечниками и щупов;
- – установить переключатель пределов измерений в положение измерения переменного напряжения не менее 250 В;
– вставить разъемы проводников в гнезда прибора ориентируясь по надписям возле них;
– включить измерительный прибор (если необходимо).
Как видно на картинке, в тестере выбран предел измерения переменного напряжения 300 В, а в мультиметре 700 В. Во многих моделях тестеров, нужно установить в требуемое положение сразу несколько переключателей. Род тока (~ или –), вид измерений (В, А или Омы) и еще вставить концы щупов в нужные гнезда.
В мультиметре конец щупа черного цвета вставлен в гнездо COM (общее для всех измерений), а красного в V, общий для изменения постоянного и переменного напряжения, тока, сопротивления и частоты. Гнездо, обозначенное ma , используются для измерения малых токов, 10 А при измерении тока достигающего 10 А.
Внимание! Измерение напряжения, когда штекер вставлен в гнездо 10 А выведет прибор из строя. В лучшем случае перегорит вставленный внутри прибора предохранитель, в худшем придется покупать новый мультиметр. Особенно часто допускают ошибки при использовании приборов для измерения сопротивления, и, забыв переключить режим, измеряют напряжение. Встречал не один десяток таких неисправных приборов, с горелыми резисторами внутри.
После проведения всех подготовительных работ можно приступать к измерению. Если Вы включили мультиметр, а на индикаторе не появились цифры, значит, либо в прибор не установлена батарейка или она уже выработала свой ресурс. Обычно в мультиметрах применяется батарейка типа «Крона», напряжением 9 В, срок годности которой один год. Поэтому, даже если прибор не использовался долгое время, батарейка может быть неработоспособна. При эксплуатации мультиметра в стационарных условиях целесообразно вместо кроны использовать адаптер ~220 В/–9 В.
Вставляете концы щупов в розетку или прикасаетесь ними к проводам электропроводки.
Мультиметр сразу покажет напряжение в сети, а вот в стрелочном тестере показания надо еще уметь прочитать. На первый взгляд, кажется, что сложно, так как много шкал. Но если присмотреться, то становится ясно, по какой шкале считывать показания прибора. На рассматриваемом приборе типа ТЛ-4 (который безотказно мне служит более 40 лет!) есть 5 шкал.
Верхняя шкала используется для снятия показаний, когда переключатель стоит в положениях кратных 1 (0,1, 1, 10, 100, 1000). Шкала, расположенная чуть ниже, кратных 3 (0,3, 3, 30, 300). При измерениях напряжения переменного тока величиной 1 В и 3 В, нанесены еще 2 дополнительные шкалы. Для измерения сопротивления имеется отдельная шкала. Аналогичную градуировку имеют все тестеры, но кратность может быть любая.
Так как предел измерений был выставлен ~300 В, значит, отсчет нужно производить по второй шкале с пределом 3, умножив показания на 100. Цена маленького деления равна 0,1, следовательно, получается 2,3 + стрелка стоит посередине между штрихами, значит, берем значение показаний 2,35×100=235 В.
Получилось, что измеренное значение напряжения составляет 235 В, что в пределах допустимого. Если в процессе измерений наблюдается постоянное изменение значения цифр младшего разряда, а у тестера стрелка постоянно колеблется, значит, имеются плохие контакты в соединениях электропроводки и необходимо провести ее ревизию.
Как измерять напряжение батарейки
аккумулятора или блока питания
Так как напряжение источников постоянного тока обычно не превышает 24 В, то прикосновение к клеммам и оголенным проводам не опасно для человека и особых мер безопасности соблюдать не требуется.
Для того, чтобы оценить годность батарейки, аккумулятора или исправность блока питания требуется измерять напряжение на их выводах. Выводы у круглых батареек находятся по торцам цилиндрического корпуса, положительный вывод обозначен знаком «+».
Измерение напряжения постоянного тока практически мало чем отличается от измерения переменного. Нужно просто переключить прибор в соответствующий режим измерения и соблюдать полярность подключения.
Величина напряжения, которое создает батарейка обычно нанесена на ее корпусе. Но даже если результат измерений показал достаточное напряжение, это еще не говорит о том, что батарейка хорошая, так как измерена ЭДС (электро движущая сила), а не емкость батарейки, от которой зависит продолжительность работы изделия, в которое она будет установлена.
Для более точной оценки емкости батарейки нужно напряжение измерять, подсоединив к ее полюсам нагрузку. В качестве нагрузки для батарейки 1,5 В хорошо подходит лампочка накаливания для фонарика, рассчитанная на напряжение 1,5 В. Для удобства работы нужно припаять к ее цоколю проводники.
Если напряжение под нагрузкой снижается менее, чем на 15%, то батарейка или аккумулятор вполне пригодны для эксплуатации. Если нет измерительного прибора, то можно судить о годности к дальнейшей эксплуатации батарейки по яркости свечения лампочки. Но такая проверка не может гарантировать продолжительность работы батарейки в устройстве. Она лишь свидетельствует, что в настоящее время батарейка еще пригодна к эксплуатации.
Вольтметр что измеряет и в каких единицах
Приборы для измерения напряжения
Первый учёный, который сконструировал и создал достаточно мощную электрическую батарею постоянного тока, был известный итальянский физик Александро Вольта. Эта батарея получила название «вольтов столб» и состояла из нескольких тысяч кружочков из цинка и меди, которые разделялись пропитанными в соляной кислоте матерчатыми прокладками. Он использовал батареи с большим или меньшим количеством элементов. Маленькие батареи давали слабую искру, большие батареи сильную и яркую.
Учёный вплотную подошёл к количественному понятию напряжения, поэтому единицу разности потенциалов назвали его именем: «Вольт». В международной системе единиц СИ вольт обозначается буквой «V», отсюда напряжение переменного тока обозначается: VAC, а напряжение постоянного тока: VDC. У нас единица величины напряжения обозначается буквой «В» – вольт. Например, 220 В, 380 В и наиболее часто используемые производные: 10 3 -киловольт (kV), 10 6 -мегавольт, 10 -3 -милливольт (mV), 10 -6 -микровольт (μV). Другие большие или меньшие производные используются только в лабораторных условиях. Подробнее о производных величинах читайте на странице про сокращённую запись численных величин.
Для измерения напряжения или разности потенциалов используется прибор, который называется вольтметр. На снимке изображён щитовой стрелочный вольтметр, который может монтироваться на щите управления, какого либо устройства. Он используется только для измерения конкретной величины напряжения на одном из узлов данного устройства. Тот вольтметр, что изображён на фото, применяется для измерения постоянного напряжения до 15 вольт. Взгляните на его шкалу. Она ограничена 15 вольтами.
На принципиальных схемах условное изображение вольтметра может выглядеть вот так.
Из рисунка видно, что условное изображение вольтметра на схеме может быть разным. Если в кружке обозначена буква «V», то это означает, что данный вольтметр рассчитан на измерения величин напряжения, составляющих единицы – сотни вольт. Изображения с обозначением «mV» и «μV» указываются в тех случаях, если вольтметр рассчитан на измерение долей вольта – милливольт (1mV = 0,001V) и микровольт (1μV = 0,000001 V). Иногда рядом с изображением вольтметра также указывается максимальная величина напряжения, которую способен измерить вольтметр. Например, вот так – 100 mV. Обычно эта величина указывается для встраиваемых стрелочных вольтметров. Превышать это напряжение не стоит, так как можно испортить прибор.
Кроме этого, рядом с выводами вольтметра могут быть проставлены знаки полярности подключения его в схему « +» и «–». Это касается тех вольтметров, которые применяются для измерения постоянного напряжения.
Следует отметить, что щитовые вольтметры это частный случай использования этих приборов. В лабораториях, на радиозаводах, в конструкторских бюро и радиолюбительской практике, вольтметры используются чаще всего в составе мультиметров, которые раньше назывались авометры, то есть ампер-вольт-омметр.
В настоящее время с развитием цифровой электроники стрелочные приборы отходят в прошлое и им на смену приходят цифровые мультиметры с удобной цифровой шкалой, автоматическим переключением предела измерения, малой погрешностью и высоким классом точности.
В радиолюбительской практике на смену «цешкам» и «авошкам» пришли компактные и удобные цифровые приборы. Работать с ними не сложно, но определённые меры безопасности применять необходимо.
Как измерить напряжение мультиметром?
Следует твёрдо помнить, что вольтметр, в отличие от амперметра подключается параллельно нагрузке.
Например, вам надо замерить напряжение на резисторе, который является частью электронной схемы. В таком случае переключаем мультиметр в режим измерения напряжения (постоянного или переменного – смотря какой ток течёт в цепи), устанавливаем наивысший предел измерения. По мере накопления опыта предел измерения вы научитесь выставлять более осознанно, порой пренебрегая данным правилом. Далее подключаем щупы мультиметра параллельно резистору. Вот как это можно изобразить в виде схемы.
Вот так плавно мы переходим к определению так называемого шунта. Как видим из схемы, вольтметр, который измеряет напряжение на резисторе R1, создаёт параллельный путь току, который протекает по электрической цепи. При этом часть тока (Iшунт) ответвляется и течёт через измерительный прибор – вольтметр PV1. Далее опять возвращается в цепь.
В данном случае вольтметр PV1 шунтирует резистор R1 – создаёт обходной путь для тока. Для электрической цепи вольтметр – это шунт – обходной путь для тока. По закону ома, напряжение на участке цепи зависит от протекающего по этой цепи тока. Но мы ведь ответвили часть тока в цепи и провели эту часть через вольтметр. Поскольку сопротивление резистора неизменно, а ток через резистор уменьшился (IR1), то и напряжение на нём изменилось. Получается, что вольтметром мы измеряем напряжение на резисторе, которое образовалось после того, как мы подключили к схеме измерительный прибор. Из-за этого образуется погрешность измерения.
Как же уменьшить воздействие измерительного прибора на электрическую цепь при проведении измерений? Необходимо увеличить, так называемое «входное сопротивление» измерительного прибора – вольтметра. Чем оно выше, тем меньшая часть тока шунтируется измерительным прибором и более точные данные мы получаем при измерениях.
Современные цифровые мультиметры обладают достаточно большим входным сопротивлением и практически не влияют на работу схемы при проведении измерений. При этом точность измерений, естественно, достаточно высока.
Ранее все приборы были стрелочные, а для того, чтобы высоким напряжением не вывести прибор из строя применялись резистивные шунты, которые уменьшали величину измеряемого напряжения до безопасной величины. Но эти шунты вносили так называемое «паразитное сопротивление» и это сказывалось на точности измерений.
Поэтому в лабораторных условиях использовались специальные ламповые вольтметры, которые обладали большим входным сопротивлением и некоторые из них имели класс точности в доли процента.
Перейдём к практике.
Прежде всего, не забывайте, что есть переменное (англ. сокращение – VAC) и постоянное напряжение (VDC). Профессиональные приборы сами определяют, с каким напряжением вы работаете, и сами переключаются в нужный режим и на требуемый поддиапазон измерений. При работе с малогабаритными приборами все переключения нужно делать вручную.
На снимке показана часть панели управления популярного и недорогого тестера DT-830B.
Хорошо видно, что пределы измерения переменного напряжения ограничены величинами: 750 вольт (750 V
) и 200 вольт (200 V
). Понятно, что к силовым промышленным сетям с этим прибором не стоит и близко подходить. Шкала постоянного и импульсного напряжения несколько больше: от 200 милливольт (200 mV) до тысячи вольт (1000).
Как уже говорилось, чтобы замерить напряжение на участке схемы, нужно выбрать переключателем пределов измерения самый большой предел измерения и подключить щупы мультиметра параллельно тому участку цепи, на котором производится замер.
Если предел измерения подходит – то на дисплее появятся показания. Если этого не происходит, то отключаем вольтметр от схемы, уменьшаем предел измерения на один шаг. Повторяем измерение. И так далее до получения показаний.
Имейте в виду, что провода измерительных щупов со временем изнашиваются. При этом нарушается электрический контакт. Перед проведением любых измерений проверяйте целостность щупов!
Также часто бывает необходимо замерить напряжение на выходе блока питания или химического источника тока (батарейки или аккумулятора).
Выбираем ту секцию на панели прибора, которая отвечает за измерение постоянного напряжения. Выставляем предел чуть больше того напряжения, что мы хотим измерить. Далее подключаем щупы прибора в соответствии с полярностью и изменяем предел измерения в сторону уменьшения до тех пор, пока на табло не появятся данные.
На фото показан замер напряжения составной батареи из трёх батареек 1,5V с помощью мультиметра Victor VC9805A+. Для измерения выбран предел 20V.
Аналогично замеряется напряжение на герметичном свинцовом аккумуляторе.
Стоит понимать, что таким образом мы замеряем так называемую ЭДС. ЭДС или электродвижущая сила – это напряжение на клеммах аккумулятора без подключенной нагрузки. Если к аккумулятору подключить какой-либо прибор, то напряжение будет чуть меньше.
Никогда не касайтесь руками оголённых щупов! Небольшим напряжением от 1,5-вольтовой батарейки вас, конечно, не убьёт, но вот при измерении напряжений более 24 вольт могут быть серьёзные последствия от удара током.
Чтобы руки оставались свободными используйте зажимы типа «крокодил», но подключать их нужно при отключенном от сети приборе. Часто возникает необходимость измерять напряжение на рабочей плате, в разных её точках.
Если вы работаете с низковольтным устройством, бойтесь только закоротить щупами отдельные проводники. Для замеров напряжения в устройстве, как правило, применяется следующая методика.
Соедините «земляной» щуп прибора и «землю» платы как можно надёжнее. Работать одним щупом всегда удобнее. Для тех, кто не в курсе, «земляным» или «общим» щупом у прибора называется тот щуп, который подключается к разъёму COM. Обычно он чёрного цвета. Сокращение COM получено от английского слова common – «общий».
Наденьте на рабочий щуп прибора кусочек трубки ПВХ, оставив только крохотный острый кончик. Это делать не обязательно, но желательно. При случайном касании щупом соседних проводников трубка ПВХ изолирует контакты и убережёт от короткого замыкания.
По принципиальной схеме, в контрольных точках проведите нужные вам замеры по отношению к «земле» – корпусному или по-другому общему проводу. Высокое входное сопротивление тестера работу вашей схемы не нарушит.
Измерение переменного напряжения производится аналогичным образом. Можно для пробы измерить переменное напряжение электросети в собственной квартире.
На снимке видно, что установлен максимальный предел 750 вольт (напряжение переменное – V
). При установке этого предела на индикаторе высвечиваются две буквы: HV – высокое напряжение (сокращение от англ. – High Voltage). Поскольку напряжение переменное, то полярность не имеет значения. В данном случае величина напряжения сети – 217 вольт.
Как уже говорилось, при работе с высоким напряжением следует соблюдать правила электробезопасности.
03 Ноя 2016г | Раздел: Электрика
Здравствуйте, уважаемые читатели сайта sesaga.ru. Основной единицей измерения электрического напряжения является вольт. В зависимости от величины напряжение может измеряться в вольтах (В), киловольтах (1 кВ = 1000 В), милливольтах (1 мВ = 0,001 В), микровольтах (1 мкВ = 0,001мВ = 0,000001 В). На практике, чаще всего, приходится сталкиваться с вольтами и милливольтами.
Существует два основных вида напряжений – постоянное и переменное. Источником постоянного напряжения служат батареи, аккумуляторы. Источником переменного напряжения может служить, например, напряжение в электрической сети квартиры или дома.
Для измерения напряжения используют вольтметр. Вольтметры бывают стрелочные (аналоговые) и цифровые.
На сегодняшний день стрелочные вольтметры уступают пальму первенства цифровым, так как вторые более удобны в эксплуатации. Если при измерении стрелочным вольтметром показания напряжения приходится вычислять по шкале, то у цифрового результат измерения сразу высвечивается на индикаторе. Да и по габаритам стрелочный прибор проигрывает цифровому.
Но это не значит, что стрелочные приборы совсем не применяются. Есть некоторые процессы, которые цифровым прибором увидеть нельзя, поэтому стрелочные больше применяются на промышленных предприятиях, лабораториях, ремонтных мастерских и т.п.
На электрических принципиальных схемах вольтметр обозначается кружком с заглавной латинской буквой «V» внутри. Рядом с условным обозначением вольтметра указывается его буквенное обозначение «PU» и порядковый номер в схеме. Например. Если вольтметров в схеме будет два, то около первого пишут «PU 1», а около второго «PU 2».
При измерении постоянного напряжения на схеме указывается полярность подключения вольтметра, если же измеряется переменное напряжение, то полярность подключения не указывается.
Напряжение измеряют между двумя точками схемы: в электронных схемах между плюсовым и минусовым полюсами, в электрических схемах между фазой и нулем. Вольтметр подключают параллельно источнику напряжения или параллельно участку цепи — резистору, лампе или другой нагрузке, на которой необходимо измерить напряжение:
Рассмотрим подключение вольтметра: на верхней схеме напряжение измеряется на лампе HL1 и одновременно на источнике питания GB1. На нижней схеме напряжение измеряется на лампе HL1 и резисторе R1.
Перед тем, как измерить напряжение, определяют его вид и приблизительную величину. Дело в том, что у вольтметров измерительная часть рассчитана только для одного вида напряжения, и от этого результаты измерений получаются разными. Вольтметр для измерения постоянного напряжения не видит переменное, а вольтметр для переменного напряжения наоборот, постоянное напряжение измерить сможет, но его показания будут не точными.
Знать приблизительную величину измеряемого напряжения также необходимо, так как вольтметры работают в строго определенном диапазоне напряжений, и если ошибиться с выбором диапазона или величиной, прибор можно повредить. Например. Диапазон измерения вольтметра составляет 0…100 Вольт, значит, напряжение можно измерять только в этих пределах, так как при измерении напряжения выше 100 Вольт прибор выйдет из строя.
Помимо приборов, измеряющих только один параметр (напряжение, ток, сопротивление, емкость, частота), существуют многофункциональные, в которых заложено измерение всех этих параметров в одном приборе. Такой прибор называется тестер (в основном это стрелочные измерительные приборы) или цифровой мультиметр.
На тестере останавливаться не будем, это тема другой статьи, а сразу перейдем к цифровому мультиметру. В основной своей массе мультиметры могут измерять два вида напряжения в пределах 0…1000 Вольт. Для удобства измерения оба напряжения разделены на два сектора, а в секторах на поддиапазоны: у постоянного напряжения поддиапазонов пять, у переменного — два.
У каждого поддиапазона есть свой максимальный предел измерения, который обозначен цифровым значением: 200m, 2V, 20V, 200V, 600V. Например. На пределе «200V» измеряется напряжение, находящееся в диапазоне 0…200 Вольт.
Теперь сам процесс измерения.
1. Измерение постоянного напряжения.
Вначале определяемся с видом измеряемого напряжения (постоянное или переменное) и переводим переключатель в нужный сектор. Для примера возьмем пальчиковую батарейку, постоянное напряжение которой составляет 1,5 Вольта. Выбираем сектор постоянного напряжения, а в нем предел измерения «2V», диапазон измерения которого составляет 0…2 Вольта.
Измерительные щупы должны быть вставлены в гнезда, как показано на нижнем рисунке:
красный щуп принято называть плюсовым, и вставляется он в гнездо, напротив которого изображены значки измеряемых параметров: «VΩmA»;
черный щуп называют минусовым или общим и вставляется он в гнездо, напротив которого стоит значок «СОМ». Относительно этого щупа производятся все измерения.
Плюсовым щупом касаемся положительного полюса батарейки, а минусовым — отрицательного. Результат измерения 1,59 Вольта сразу виден на индикаторе мультиметра. Как видите, все очень просто.
Теперь еще нюанс. Если на батарейке щупы поменять местами, то перед единицей появится знак минуса, сигнализирующий, что перепутана полярность подключения мультиметра. Знак минуса бывает очень удобен в процессе наладке электронных схем, когда на плате нужно определить плюсовую или минусовую шины.
Ну а теперь рассмотрим вариант, когда величина напряжения неизвестна. В качестве источника напряжения оставим пальчиковую батарейку.
Допустим, мы не знаем напряжение батарейки, и чтобы не сжечь прибор измерение начинаем с самого максимального предела «600V», что соответствует диапазону измерения 0…600 Вольт. Щупами мультиметра касаемся полюсов батарейки и на индикаторе видим результат измерения, равный «001». Эти цифры говорят о том, что напряжения нет или его величина слишком мала, или выбран слишком большой диапазон измерения.
Опускаемся ниже. Переключатель переводим в положение «200V», что соответствует диапазону 0…200 Вольт, и щупами касаемся полюсов батарейки. На индикаторе появились показания равные «01,5». В принципе этих показаний уже достаточно, чтобы сказать, что напряжение пальчиковой батарейки составляет 1,5 Вольта.
Однако нолик, стоящий впереди, предлагает снизиться еще на предел ниже и точнее измерить напряжение. Снижаемся на предел «20V», что соответствует диапазону 0…20 Вольт, и снова производим измерение. На индикаторе высветились показания «1,58». Теперь можно с точностью сказать, что напряжение пальчиковой батарейки составляет 1,58 Вольта.
Вот таким образом, не зная величину напряжения, находят ее, постепенно снижаясь от высокого предела измерения к низкому.
Также бывают ситуации, когда при измерении в левом углу индикатора высвечивается единица «1». Единица сигнализирует о том, что измеряемое напряжение или ток выше выбранного предела измерения. Например. Если на пределе «2V» измерить напряжение равное 3 Вольта, то на индикаторе появится единица, так как диапазон измерения этого предела всего 0…2 Вольта.
Остался еще один предел «200m» с диапазоном измерения 0…200 mV. Этот предел предназначен для измерения совсем маленьких напряжений (милливольт), с которыми иногда приходится сталкиваться при наладке какой-нибудь радиолюбительской конструкции.
2. Измерение переменного напряжения.
Процесс измерения переменного напряжения ни чем не отличается от измерения постоянного. Отличие состоит лишь в том, что для переменного напряжения соблюдать полярность щупов не требуется.
Сектор переменного напряжения разбит на два поддиапазона 200V и 600V.
На пределе «200V» можно измерять, например, выходное напряжение вторичных обмоток понижающих трансформаторов, либо любое другое находящееся в диапазоне 0…200 Вольт. На пределе «600V» можно измерять напряжения 220 В, 380 В, 440 В или любое другое находящееся в диапазоне 0…600 Вольт.
В качестве примера измерим напряжение домашней сети 220 Вольт.
Переводим переключатель в положение «600V» и щупы мультиметра вставляем в розетку. На индикаторе сразу появился результат измерения 229 Вольт. Как видите, все очень просто.
И еще один момент.
Перед измерением высоких напряжений ВСЕГДА лишний раз убеждайтесь в исправности изоляции щупов и проводов вольтметра или мультиметра, а также дополнительно проверяйте выбранный предел измерения. И только после всех этих операций производите измерения. Этим Вы убережете себя и прибор от неожиданных сюрпризов.
А если что осталось не понятно, то посмотрите видеоролик, где показано измерение напряжения и силы тока с помощью мультиметра.
Как Вы убедились, измерить напряжение мультиметром не так уж и сложно. Главное понимать что, где и как. И в заключении хочу предложить Вам прочитать статью прибор для измерения силы тока, как измерить силу тока мультиметром.
Удачи!
В этом посте вы узнаете, что такое вольтметр, его принцип работы, чувствительность к напряжению, различные типы вольтметров и их применение.
С момента своего изобретения вольтметр всегда был основой измерений силовых цепей. Чтобы убедиться, что ваша схема была спроектирована и собрана правильно, вам понадобятся измерительные приборы на основе измерителя напряжения для ее проверки.
Что такое вольтметр
Вольтметр — это измерительный прибор, который измеряет напряжение между двумя узлами в электрической цепи. В аналоговых вольтметрах указатель перемещается по шкале пропорционально напряжению цепи. Цифровые вольтметры имеют цифровое отображение напряжения с использованием аналого-цифрового преобразователя.
Постоянно установленные вольтметры используются для контроля генераторов или других стационарных устройств. Портативные приборы оснащены мультиметром для измерения тока и сопротивления. Это стандартные измерительные приборы, используемые в электротехнике и электронике.
Принцип работы вольтметра
Его работа основана на принципе закона Ома. Закон Ома гласит: «Напряжение на сопротивлении прямо пропорционально току, проходящему через него». Любой базовый счетчик имеет разность потенциалов на своих клеммах, когда через него протекает полномасштабный ток. Символом для обозначения вольтметра является круг с вложенной буквой V.
Вольтметр всегда подключается параллельно к нагрузке в цепи, для которой должно измеряться напряжение. Вольтметр постоянного тока имеет знаки полярности. Поэтому необходимо подключить клемму плюса (+) вольтметра к верхней точке потенциала, а клемму минуса (-) к нижней точке потенциала, чтобы получить отклонение вольтметра.
В вольтметре переменного тока нет знаков полярности, и его можно подключить в любом случае. Однако в этом случае также вольтметр все еще подключен параллельно к нагрузке, для которого измеряется напряжение. Вольтметр с диапазоном высокого напряжения создается путем последовательного соединения сопротивления с измерительным механизмом, который имеет полную шкалу напряжения, как показано на рисунке ниже.
Рис. 3 — Полная шкала напряжения
Типы вольтметров
Аналоговые вольтметры
Включает отклоняющий тип индикаторных измерителей напряжения. Аналоговый вольтметр можно разделить на три категории.
- Инструменты с подвижной катушкой
- Движущиеся железно
- Электростатический вольтметр
Инструменты с подвижной катушкой
Тип измерительных приборов с подвижной катушкой Аналоговые вольтметры доступны в двух типах. Они есть:
- Инструменты с подвижной катушкой с постоянным магнитом
- Инструменты с подвижной катушкой
Инструменты с подвижной катушкой с постоянным магнитом
Инструменты с постоянными магнитами с подвижной катушкой реагируют только на постоянный ток. Эти инструменты имеют постоянный магнит для создания магнитного поля. Катушка намотана на кусок мягкого железа и вращается вокруг собственной вертикальной оси. Когда ток течет через катушку, отклоняющий крутящий момент генерируется в соответствии с уравнением силы Лоренца.
Приборы с подвижной катушкой типа «Динамо» состоят из двух катушек. Одна катушка зафиксирована, а другая катушка вращается вокруг нее. Взаимодействие двух полей создает отклоняющий момент.
Инструменты с подвижным железом
Инструменты с подвижным железом используются в цепях переменного тока и подразделяются на инструменты с простым подвижным железом, типом динамометра и индукционным. Он состоит из мягкого железа, содержащего подвижные и неподвижные катушки.
Взаимодействие потоков, создаваемых этими элементами, создает отклоняющий момент. Диапазоны расширены за счет удержания резисторов последовательно с катушкой.
Электростатический вольтметр
Он работает по электростатическому принципу, когда отталкивание между двумя зарядовыми пластинами отклоняется от указателя, прикрепленного к пружине.
Эти приборы используются для измерений переменного и постоянного тока высокого напряжения. Это высокочувствительные приборы, способные измерять минимальное напряжение заряда, а также напряжение высокого диапазона почти 200 кВ.
Вакуумный ламповый вольтметр
Эти типы инструментов могут работать как с переменным / постоянным напряжением, так и с измерениями сопротивления. Эти устройства используют электронный усилитель между входом и счетчиком.
Если это устройство использует вакуумную лампу в усилителе, то это называется вакуумным ламповым вольтметром (VTVM). VTVM используются в измерениях переменного тока высокой мощности.
Полевой транзистор (FET) — это транзистор, который использует электрическое поле для управления электрическим поведением устройства. Они также известны как униполярные транзисторы. Вольтметр на основе полевых транзисторов использует это свойство полевых транзисторов при измерении напряжения.
Цифровой вольтметр (DVM)
DVM отображает напряжение с помощью светодиодов или ЖК-дисплеев для отображения результата. Прибор должен содержать аналого-цифровой преобразователь. Устройство содержит запрограммированный микроконтроллер, АЦП и ЖК-дисплей для обеспечения точного цифрового отображения аналоговых значений от 0 до 15 вольт постоянного тока.
Они используются из-за таких свойств, как точность, долговечность и уменьшают ошибки параллакса.
Применения вольтметра
Приложения вольтметра включают в себя:
- Это очень полезно для определения напряжения устройства накопления заряда, например, для проверки напряжения батареи. Например, новая ячейка ААА будет иметь около 1,6 В. Свинцово-кислотный автомобильный аккумулятор 12 В будет показывать 12,5 В при полной зарядке или 14 В при зарядке от генератора в автомобиле. Если он показывает 10 В, значит, с генератором что-то не так.
- Его можно использовать просто для того, чтобы узнать, есть ли в цепи питание или нет, например, в сетевой розетке.
- Убедитесь, что питание включено или выключено на приборах.
- Мы можем рассчитать ток путем измерения напряжения на известном сопротивлении. Это полезно, когда у вас нет амперметра.
- Они используются для построения проверки непрерывности с последовательным аккумулятором.
- Они используются для построения омметра с помощью делителя напряжения с неизвестным резистором.
- Они используются для построения амперметра путем измерения напряжения на шунтирующем резисторе.
Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ
ватт [Вт] в вольт-ампер [В·А] • Конвертер мощности • Популярные конвертеры единиц • Компактный калькулятор • Онлайн-конвертеры единиц измерения
Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер площадиКонвертер объема и единиц измерения в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления.Конвертер единиц измерения количества информацииКурсы валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыКонвертер вращающего моментаКонвертер удельной теплоты сгорания (по массе)Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему)Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер плотности потока массыКонвертер молярной концентрацииКонвертер массовой концентрации в раствореКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер паропроницаемостиКонвертер плотности потока водяного параКонвертер уровня звукаКонвертер чувствительности микрофоновКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с возможностью выбора опорного давленияКонвертер яркостиКонвертер силы светаКонвертер освещённостиКонвертер разрешения в компьютерной графикеКонвертер частоты и длины волныОптическая сила в диоптриях и фокусное расстояниеОптическая сила в диоптриях и увеличение линзы (×)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряжённости электрического поляКонвертер электростатического потенциала и напряженияКонвертер электрического сопротивленияКонвертер удельного электрического сопротивленияКонвертер электрической проводимостиКонвертер удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер реактивной мощностиКонвертер Американского калибра проводовУровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения объема лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева
Мощность этого локомотива GO Train MP40PH-3C (Канада) равна 4000 лошадиных сил или 3000 киловатт. Он способен тянуть поезд из 12 вагонов с 1800 пассажирами
Общие сведения
В физике мощность — это отношение работы ко времени, в течении которого она выполняется. Механическая работа — это количественная характеристика действия силы F на тело, в результате которого оно перемещается на расстояние s. Мощность можно также определить как скорость передачи энергии. Другими словами, мощность — показатель работоспособности машины. Измерив мощность, можно понять в каком количестве и с какой скоростью выполняется работа.
2 лошадиные силы или 1,5 киловатта и 20 пассажиров
Единицы мощности
Мощность измеряют в джоулях в секунду, или ваттах. Наряду с ваттами используются также лошадиные силы. До изобретения паровой машины мощность двигателей не измеряли, и, соответственно, не было общепринятых единиц мощности. Когда паровую машину начали использовать в шахтах, инженер и изобретатель Джеймс Уатт занялся ее усовершенствованием. Для того чтобы доказать, что его усовершенствования сделали паровую машину более производительной, он сравнил ее мощность с работоспособностью лошадей, так как лошади использовались людьми на протяжении долгих лет, и многие легко могли представить, сколько работы может выполнить лошадь за определенное количество времени. К тому же, не во всех шахтах применялись паровые машины. На тех, где их использовали, Уатт сравнивал мощность старой и новой моделей паровой машины с мощностью одной лошади, то есть, с одной лошадиной силой. Уатт определил эту величину экспериментально, наблюдая за работой тягловых лошадей на мельнице. Согласно его измерениям одна лошадиная сила — 746 ватт. Сейчас считается, что эта цифра преувеличена, и лошадь не может долго работать в таком режиме, но единицу изменять не стали. Мощность можно использовать как показатель производительности, так как при увеличении мощности увеличивается количество выполненной работы за единицу времени. Многие поняли, что удобно иметь стандартизированную единицу мощности, поэтому лошадиная сила стала очень популярна. Ее начали использовать и при измерении мощности других устройств, особенно транспорта. Несмотря на то, что ватты используются почти также долго, как лошадиные силы, в автомобильной промышленности чаще применяются лошадиные силы, и многим покупателям понятнее, когда именно в этих единицах указана мощность автомобильного двигателя.
Лампа накаливания мощностью 60 ватт
Мощность бытовых электроприборов
На бытовых электроприборах обычно указана мощность. Некоторые светильники ограничивают мощность лампочек, которые в них можно использовать, например не более 60 ватт. Это сделано потому, что лампы более высокой мощности выделяют много тепла и светильник с патроном могут быть повреждены. Да и сама лампа при высокой температуре в светильнике прослужит недолго. В основном это проблема с лампами накаливания. Светодиодные, люминесцентные и другие лампы обычно работают с меньшей мощностью при одинаковой яркости и, если они используются в светильниках, предназначенных для ламп накаливания, проблем с мощностью не возникает.
Чем больше мощность электроприбора, тем выше потребление энергии, и стоимости использования прибора. Поэтому производители постоянно улучшают электроприборы и лампы. Световой поток ламп, измеряемый в люменах, зависит от мощности, но также и от вида ламп. Чем больше световой поток лампы, тем ярче выглядит ее свет. Для людей важна именно высокая яркость, а не потребляемая ламой мощность, поэтому в последнее время альтернативы лампам накаливания пользуются все большей популярностью. Ниже приведены примеры видов ламп, их мощности и создаваемый ими световой поток.
- 450 люменов:
- Лампа накаливания: 40 ватт
- Компактная люминесцентная лампа: 9–13 ватт
- Светодиодная лампа: 4–9 ватт
- 800 люменов:
- Лампа накаливания: 60 ватт
- Компактная люминесцентная лампа: 13–15 ватт
- Светодиодная лампа: 10–15 ватт
- 1600 люменов:
- Лампа накаливания: 100 ватт
- Компактная люминесцентная лампа: 23–30 ватт
- Светодиодная лампа: 16–20 ватт
- Бытовые кондиционеры для охлаждения жилого дома, сплит-система: 20–40 киловатт
- Моноблочные оконные кондиционеры: 1–2 киловатта
- Духовые шкафы: 2.1–3.6 киловатта
- Стиральные машины и сушки: 2–3.5 киловатта
- Посудомоечные машины:1.8–2.3 киловатта
- Электрические чайники: 1–2 киловатта
- Микроволновые печи:0.65–1.2 киловатта
- Холодильники: 0.25–1 киловатт
- Тостеры: 0.7–0.9 киловатта
Люминесцентные лампы мощностью 12 и 7 Вт
Из этих примеров очевидно, что при одном и том же создаваемом световом потоке светодиодные лампы потребляют меньше всего электроэнергии и более экономны, по сравнению с лампами накаливания. На момент написания этой статьи (2013 год) цена светодиодных ламп во много раз превышает цену ламп накаливания. Несмотря на это, в некоторых странах запретили или собираются запретить продажу ламп накаливания из-за их высокой мощности.
Мощность бытовых электроприборов может отличаться в зависимости от производителя, и не всегда одинакова во время работы прибора. Внизу приведены примерные мощности некоторых бытовых приборов.
Матрица светодиодов 5050. Мощность одного такого светодиода примерно равна 200 миливаттам
Мощность в спорте
Оценивать работу с помощью мощности можно не только для машин, но и для людей и животных. Например, мощность, с которой баскетболистка бросает мяч, вычисляется с помощью измерения силы, которую она прикладывает к мячу, расстояния которое пролетел мяч, и времени, в течение которого эта сила была применена. Существуют сайты, позволяющие вычислить работу и мощность во время физических упражнений. Пользователь выбирает вид упражнений, вводит рост, вес, длительность упражнений, после чего программа рассчитывает мощность. Например, согласно одному из таких калькуляторов, мощность человека ростом 170 сантиметров и весом в 70 килограмм, который сделал 50 отжиманий за 10 минут, равна 39.5 ватта. Спортсмены иногда используют устройства для определения мощности, с которой работают мышцы во время физической нагрузки. Такая информация помогает определить, насколько эффективна выбранная ими программа упражнений.
Динамометры
Для измерения мощности используют специальные устройства — динамометры. Ими также можно измерять вращающий момент и силу. Динамометры используют в разных отраслях промышленности, от техники до медицины. К примеру, с их помощью можно определить мощность автомобильного двигателя. Для измерения мощности автомобилей используется несколько основных видов динамометров. Для того, чтобы определить мощность двигателя с помощью одних динамометров, необходимо извлечь двигатель из машины и присоединить его к динамометру. В других динамометрах усилие для измерения передается непосредственно с колеса автомобиля. В этом случае двигатель автомобиля через трансмиссию приводит в движение колеса, которые, в свою очередь, вращают валики динамометра, измеряющего мощность двигателя при различных дорожных условиях.
Этот динамометр измеряет крутящий момент, а также мощность силового агрегата автомобиля
Динамометры также используют в спорте и в медицине. Самый распространенный вид динамометров для этих целей — изокинетический. Обычно это спортивный тренажер с датчиками, подключенный к компьютеру. Эти датчики измеряют силу и мощность всего тела или отдельных групп мышц. Динамометр можно запрограммировать выдавать сигналы и предупреждения если мощность превысила определенное значение. Это особенно важно людям с травмами во время реабилитационного периода, когда необходимо не перегружать организм.
Согласно некоторым положениям теории спорта, наибольшее спортивное развитие происходит при определенной нагрузке, индивидуальной для каждого спортсмена. Если нагрузка недостаточно тяжелая, спортсмен привыкает к ней и не развивает свои способности. Если, наоборот, она слишком тяжелая, то результаты ухудшаются из-за перегрузки организма. Физическая нагрузка во время некоторых упражнений, таких как велосипедный спорт или плавание, зависит от многих факторов окружающей среды, таких как состояние дороги или ветер. Такую нагрузку трудно измерить, однако можно выяснить с какой мощностью организм противодействует этой нагрузке, после чего изменять схему упражнений, в зависимости от желаемой нагрузки.
Литература
Автор статьи: Kateryna Yuri
Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.
Что измеряют напряжения? | IOPSpark
Напряжение / разность потенциалов
Электричество и магнетизм
Что измеряют напряжения?
Руководство для преподавателей для 11-14
Загадочное количество
Думая об обучении
Размышление о напряжении либо с точки зрения размера толчка, либо с точки зрения второго фактора (а также тока), который устанавливает мощность, коммутируемую элементом в цепи (см. Повествование по физике), вероятно, будет интуитивно понятным для учеников. на этом этапе обучения.Батареи с более высоким напряжением обеспечивают больший толчок, что приводит к большей мощности, рассеиваемой в цепях, частью которых они являются.
Размышляя об обучении
Почему важны измерения напряжения? Какого рода информацию они предоставляют? Что, по словам измерения напряжения, отличается от измерения тока?
Это важные вопросы, на которые следует обратить внимание при обучении. Краткий ответ на все из них заключается в том, что измерения напряжения дают энергетическую картину
электрической цепи.В то время как измерения тока говорят нам о потоке заряда (кулон в секунду), измерения напряжения предоставляют информацию о мощности, рассеиваемой этим зарядом (ватт на ампер) в различных частях цепи.
Мы действительно считаем важным не зайти слишком далеко с детьми младшего возраста. Напряжение - сложная идея.
Мы действительно думаем, что использование веревочной петли может здесь помочь. Это потому, что ученики могут разыграть то, что происходит в контуре со скакалкой. Когда веревка проходит через их руки, их руки нагреваются, и это аккуратно моделирует передачу энергии в тепловой накопитель за счет электрической работы.Рассеиваемая мощность зависит от двух факторов: протекания веревки (тока) и того, насколько сильно вы держите веревку (напряжение).
Чем крепче ученики берут веревку, тем теплее становятся их руки на каждый метр веревки, проходящей через их руки. Напряжение - аналогичный сигнал, хотя и электрический. Он действует аналогично твердости восприятия учеников: чем больше напряжение, тем больше мощность на каждый ампер. (Точнее, сила трения, препятствующая течению веревки, является точным аналогом напряжения.)
Поскольку то, что ученики делают руками, позволяет им предсказать, где в конечном итоге энергия переместится в веревочной петле, мы называем это обучающей моделью. Это модель, потому что она обладает предсказательной силой. Структура этой модели такая же, как и у модели электрической схемы, поэтому она является таким мощным эвристическим инструментом.
Различные трактовки напряжений / силы тока и энергии / мощности. История
Можно познакомить с понятием напряжения на разных уровнях сложности, которое можно использовать с учениками разного возраста и способностей.Вникать в идею во всех деталях, вероятно, лучше всего, думая о власти. Это подход, использованный в теме SPT: Электричество и энергия.
На феноменологическом уровне напряжение батареи устанавливает мощность для каждого ампера. Чем больше батарея, тем ярче лампы, потому что:
- В каждой лампочке больше тока.
- На каждой лампочке больше напряжения.
Накопление всей этой электрической работы заключается в том, что энергия передается в накопители и из них.
Напряжение сравнивает изменение энергии в разных хранилищах, прогнозируя или измеряя сравнительные количества энергии, смещенной разными частями цепи. Но, конечно, эти изменения накапливаются со временем - чем дольше работает схема, тем больше изменение энергии. Мощность остается постоянной, пока работает цепь.
На более продвинутом уровне напряжение батареи принимается как мера количества джоулей энергии, смещенной за каждый проходящий кулон заряда.Напряжение на лампочке или сопротивление какой-либо другой цепи принимается как мера количества джоулей энергии, смещаемых каждым кулоном заряда, когда это количество заряда проходит через этот компонент.
ампер, ватт и вольт: руководство по измерению мощности
В октябре 2018 года мы написали статью на тему Хэллоуина о предотвращении перебоев в подаче электроэнергии. Мы обсудили несколько общих вещей, в том числе то, как узнать измерения мощности.В этой статье мы повторим сказанное, а также расширим его.
Во-первых, давайте определим наши термины
Согласно Google, вот технические определения для ампер, вольт и ватт:
Ампер: единица электрического тока, равная одному кулону в секунду.
Вольт: единица электродвижущей силы в системе СИ, разность потенциалов, которая будет управлять током в один ампер против сопротивления в один ом.
Вт: единица мощности в системе СИ, эквивалентная одному джоулю в секунду, соответствующая мощности в электрической цепи, в которой разность потенциалов составляет один вольт, а сила тока - один ампер.
Чтобы определить их проще и аналогично, пользователь Reddit Gsnow творчески объясняет разницу между этими измерениями мощности следующим образом:
«Думайте об этом как о потоке воды.
Вольт = Давление воды
А = движущегося объема воды
Если у вас высокое давление, но низкая громкость (высокое напряжение, низкая сила тока), это похоже на ирригатор дантиста.
Если у вас большой объем, но низкое давление (высокая сила тока, но низкое напряжение), это как если бы ваш подвал затопил стены или стоки.
Если у вас большая громкость и высокое давление (большая сила тока и высокое напряжение), это похоже на то, как пожарный шланг попадает вам в грудь с расстояния 3 фута и отбрасывает вас обратно через комнату.
Ватт - это мера того, сколько силы создается, другими словами, насколько велик эффект, который производит поток воды (электрический поток) ».
Расчет измерений мощности
Номинальная мощность
Ваш автоматический выключатель может выдерживать только определенную силу тока. Он имеет определенную номинальную силу тока, которая позволяет вашему автоматическому выключателю работать и обеспечивает ваш дом электричеством. Если этот предел будет превышен, ваш выключатель отключится, чтобы предотвратить повреждение проводки и бытовой техники в вашем доме.
Как узнать силу тока в доме
Это довольно просто. Все, что вам нужно сделать, это подойти к выключателю и проверить рукоятку. Большинство бытовых цепей имеют ток 15-20 ампер, и чем новее ваш дом, тем выше будет сила тока. Зная свою силу тока, вы можете узнать, сколько устройств вы можете поддерживать с ее помощью.
Какую силу тока используют ваши устройства?
Во-первых, убедитесь, что вы знаете, сколько ампер выдерживает ваша схема. Затем проверьте этикетку вашего устройства или руководство пользователя, чтобы узнать, сколько ватт и вольт будет использовать устройство.Разделите количество ватт на количество вольт, и вы получите максимальное количество ампер, которое потребуется от вашей схемы. Возможно, вам стоит отслеживать, сколько ампер потребляет каждое устройство. Таким образом, вы можете отслеживать, сколько энергии вы потребляете. Если вы в конечном итоге превысите свой лимит, вы отключите цепь.
Выходное напряжение
Напряжение означает количество энергии, поступающей из ваших розеток, и его измерение называется вольтами.Одна розетка обычно может выдавать до 120 вольт.
Какие бывают типы токов напряжения?
Постоянный ток (DC): Электричество течет в одном направлении. Это тип тока, который будет использовать большая часть вашей цифровой электроники.
Переменный ток (AC): Электричество периодически меняет направление своего потока. Большинство домов подключено к сети переменного тока, и поэтому ваш дом, скорее всего, тоже построен для этого.
Сколько вольт выходит из моей розетки?
Опять же, убедитесь, что вы знаете номер силы тока вашей цепи.Затем проверьте устройство, которое вы подключаете к розетке, чтобы узнать, сколько ватт оно потребляет. Все, что вам нужно сделать после этого, - это разделить полученное количество ватт на значение силы тока вашей цепи. Полученное число - это количество вольт, выходящих из вашей розетки для поддержки вашего устройства.
Ватт Измерения
Мы обсуждали выше амперы и вольты, но есть еще один вопрос, который следует учитывать - ватты. Ватт - это единица измерения электроэнергии или единицы мощности.
Как можно рассчитать количество ватт, которое может выдержать ваша схема?
Все, что вам нужно знать, это две вещи.Как обсуждалось в предыдущих расчетах, вам нужно знать силу тока вашей цепи. Вам также необходимо знать, сколько вольт может выдавать ваша розетка. Затем умножьте силу тока на количество вольт. Это максимальное количество ватт, которое ваша схема может поддерживать одновременно. Если вы превысите это количество, вполне возможно, что произойдет электрический взрыв.
Обратитесь в службу поддержки JP Electrical
Если ваш автоматический выключатель когда-либо сработает или у вас возникнут другие проблемы с электричеством в вашем доме, позвоните нам.Мы предоставляем различные бытовые и коммерческие услуги и особенно хорошо разбираемся в электромонтажных работах, освещении и панелях. Также можем предоставить генераторы!
Позвоните в JP Electrical сегодня!
Что такое напряжение? | Fluke
Напряжение - это давление от источника питания электрической цепи, которое проталкивает заряженные электроны (ток) через проводящую петлю, позволяя им выполнять такую работу, как включение света.
Короче говоря, напряжение = давление , и оно измеряется в вольт (В).Этим термином признан итальянский физик Алессандро Вольта (1745-1827), изобретатель гальванической батареи - предшественника современной бытовой батареи.
В первые дни существования электричества напряжение было известно как электродвижущая сила (ЭДС) (ЭДС). Вот почему в уравнениях, таких как закон Ома, напряжение обозначается символом E .
Пример напряжения в простой цепи постоянного тока:
- В этой цепи постоянного тока переключатель замкнут (включен).
- Напряжение в источнике питания - «разность потенциалов» между двумя полюсами батареи - активируется, создавая давление, которое заставляет электроны течь в виде тока через отрицательную клемму батареи.
- Ток достигает света, заставляя его светиться.
- Ток возвращается к источнику питания.
Напряжение - это либо напряжение переменного тока (ac) , либо напряжение постоянного тока (dc) . Способы, которыми они различаются:
Напряжение переменного тока (представленное на цифровом мультиметре символом):
- Течет равномерно волнообразными волнами, как показано ниже:
- Меняет направление через равные промежутки времени.
- Обычно производятся коммунальными предприятиями с помощью генераторов , в которых механическая энергия - вращательное движение, приводимое в движение проточной водой, паром, ветром или теплом - преобразуется в электрическую энергию.
- Чаще, чем напряжение постоянного тока. Коммунальные предприятия поставляют переменное напряжение в дома и на предприятия, где большинство устройств используют переменное напряжение.
- Источники первичного напряжения зависят от страны. В США, например, 120 вольт.
- Некоторые бытовые устройства, такие как телевизоры и компьютеры, используют питание постоянного тока. Они используют выпрямители (например, этот толстый блок в шнуре портативного компьютера) для преобразования переменного напряжения и тока в постоянный.
Напряжение постоянного тока (обозначено на цифровом мультиметре значком и):
- Перемещается по прямой линии и только в одном направлении.
- Обычно производится из источников накопленной энергии, таких как батареи .
- Источники постоянного напряжения имеют положительную и отрицательную клеммы. Клеммы устанавливают полярность в цепи, и полярность может использоваться, чтобы определить, является ли цепь постоянным или переменным током.
- Обычно используется в портативном оборудовании с батарейным питанием (автомобили, фонарики, фотоаппараты).
Какая разница потенциалов?
Напряжение и термин «разность потенциалов» часто используются как синонимы. Разницу потенциалов можно было бы лучше определить как разность потенциальной энергии между двумя точками в цепи. Величина разницы (выраженная в вольтах) определяет, сколько существует потенциальной энергии для перемещения электронов из одной конкретной точки в другую. Количество определяет, сколько работы потенциально может быть выполнено через схему.
Бытовая щелочная батарея AA, например, имеет напряжение 1,5 В. Обычные бытовые электрические розетки имеют напряжение 120 В. Чем больше напряжение в цепи, тем выше ее способность «выталкивать» больше электронов и выполнять работу.
Напряжение / разность потенциалов можно сравнить с водой, хранящейся в резервуаре. Чем больше резервуар и чем больше его высота (и, следовательно, его потенциальная скорость), тем больше способность воды создавать удар, когда клапан открывается и вода (как электроны) может течь.
Почему полезно измерение напряжения
Техники подходят к большинству ситуаций устранения неисправностей, зная, как обычно должна работать схема.
Цепи используются для передачи энергии нагрузке - от небольшого устройства до бытовой техники и промышленного двигателя. Нагрузки часто имеют паспортную табличку, на которой указаны их стандартные электрические эталонные значения, включая напряжение и ток. Вместо паспортной таблички некоторые производители предоставляют подробную схему (техническую схему) схемы нагрузки.Руководства могут включать стандартные значения.
Эти числа говорят технику, какие показания следует ожидать при нормальной работе нагрузки. Показания цифрового мультиметра позволяют объективно определить отклонения от нормы. Даже в этом случае технический специалист должен использовать знания и опыт, чтобы определить факторы, вызывающие такие отклонения.
Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.
Разница между ваттами и вольтами
Знание разницы между ваттами и вольтами, а также амперами (амперами) и омами имеет решающее значение при работе с любым типом электрической системы.Ремонт домашней электропроводки требует твердого понимания электрических терминов, и это даже полезная база знаний для повседневной жизни. Сколько раз вы видели лампочку с надписью «100W / 120V» и задавались вопросом, как соотносятся две единицы электричества? Могут ли они использоваться как взаимозаменяемые? Прежде чем рассматривать различия, полезно начать с основных определений.
Определения ватт, вольт, ампер и ом
Электрические термины и определения, такие как ватты и вольты, устанавливаются системой, называемой SI (Международная система единиц).Межправительственное международное агентство под названием BIPM (Bureau International des Poids et Mesures) устанавливает термины и определения для весов и мер в рамках этой системы. Более сотни стран являются членами или ассоциированными членами BIPM.
Гидравлическая (водная) аналогия - распространенный метод объяснения электрических терминов. Поток воды внутри трубы или контура замкнутой системы сравнивается с электрическим потоком. Как и в случае с трубами замкнутой системы, для работы электричество должно двигаться по непрерывной цепи (или по кругу).
Что такое вольт?
Вольт, согласно BIPM, представляет собой «разность потенциалов между двумя точками проводящего провода, по которому проходит постоянный ток в 1 ампер, когда мощность, рассеиваемая между этими точками, равна 1 ватту». Символ для вольт - "V".
В упрощенном виде это означает, что напряжение по сравнению с давлением воды в трубах - это скорость электронов, проходящих через точку в цепи.
Полезно знать
Подобно ваттам - слово, полученное от английского изобретателя Джеймса Ватта - вольт названо в честь другого изобретателя, итальянца Алессандро Вольта.Вольта изобрел предшественник электрической батареи.
Что такое усилители?
Официальное определение СИ не только громоздко, но и постоянно меняется. Однако его общая тяга никогда не меняется. Амперы - это базовая единица измерения количества электронов в электрической цепи. Буква «A» с большой буквы обозначает ампер или ампер.
При гидравлическом сравнении ампер будет единицей измерения, показывающей объем воды, проходящей мимо определенной точки.Объем - это количество, а не скорость. Удар молнии составляет около 20 000 ампер. Часы могут потреблять одну миллионную долю усилителя. Бытовые электрические кабели обычно рассчитаны на 15 или 20 ампер.
Что такое ватт?
Ватт описывает скорость потока энергии. Когда один ампер проходит через электрическую разность в один вольт, результат выражается в ваттах. «W» обозначает ватт или ватт.
Ватты рассчитываются по формуле V x A = W.
Подсказка
Думайте о ваттах не с точки зрения силы или мощности, а с точки зрения скорости или скорости.Скорость потока воды через садовый шланг или скорость автомобиля - хорошие аналогии для ватт.
Что такое ом?
Базовая единица Ом - это термин СИ, обозначающий электрическое сопротивление. Ом - это измерение сопротивления, которое устройство или материал, помещенный в электрическую цепь, сопротивляется или уменьшает электрический поток. Греческий символ омеги, напоминающий подкову, направленную вниз, также является символом ом.
Разница между ваттами и вольтами
Ватты и вольты не независимы друг от друга.Ватты не могут существовать без вольт, поскольку они являются продуктом комбинации вольт и ампер.
В общих чертах, используя аналогию с гидравликой, вольты аналогичны давлению, а ватты аналогичны скорости.
Аналогия скорости передвижения
Понимание базовой концепции скорости является ключом к пониманию ватт и вольт.
Рассказывая другу о путешествии, можно сказать, что машина преодолела 65 миль. Хотя это полезная информация, она не дает полной картины того, что именно произошло.
Возможно, вы сказали, что проехали 65 миль, но каков больший контекст этого? Вы проехали на нем примерно за час? Это нормально и ожидаемо. Если вы проехали на нем за три месяца, это совсем другое дело. Вот тут-то и играет роль.
Само по себе время тоже неполные данные. Если вы сказали другу, что ехали десять часов, он может ответить, спросив, где вы ехали или как далеко проехали. Обсуждение продолжительности автомобильной поездки - неполный набор данных.
Один набор данных касается расстояния в физическом мире; другой набор имеет дело со временем. Вместо того, чтобы жонглировать двумя наборами данных туда и обратно, гораздо полезнее и удобнее придумать одно число, которое объединяет эти два. Это число - ставка.
Итак, формула V x A = W аналогична примеру поездки на автомобиле; оба указывают скорость. В автомобиле эта скорость известна как MPH (мили в час): скорость равна расстоянию, разделенному на время.
В электрических системах полезными наборами информации являются сила тока и напряжение.Но мощность является дополнительным обычным массивом данных, потому что она объединяет их для получения показателя, аналогичного скорости или скорости.
Разница между ампер, вольт и ватт
Термин «ватты» часто описывает мощность или электричество. Возможно, вашему торшеру дома нужны лампочки на 60 или 90 ватт. Однако сделайте вы знаете, сколько ватт необходимо вашей кофеварке для эффективной работы?
Кроме того, подобные термины, такие как «амперы» и «вольт», можно быстро спутать с ваттами.Вы знаете, на сколько ампер рассчитана ваша посудомоечная машина? Или для таких устройств, как системы бесперебойного питания (ИБП), в которых почти не упоминается ватт, вы называете их «вольт-ампер»?
Что именно означают ампер, вольт и ватт? Что их отличия? Могут ли они использоваться как взаимозаменяемые? В следующем содержании мы распаковываем каждый электрический термин, как это определено Международной системой единиц (SI) и Международное бюро Poids et Mesures (BIPM).
Полезная, заболоченная аналогия
Изображение воды, протекающей в замкнутой системе, например трубка.Цепь, образованная водой, представляет собой электрический поток. Электричество, подобно воде, движется по проводнику непрерывным круговым движением, являясь примером провод. Каждый отдельный электрический термин - амперы, вольт и ватты - играет роль важная роль в потоке электроэнергии.
Что такое сила тока?
Ампер - это термин, который обычно сокращается до «ампер» или классифицируется. как." В аналогии с водой, описанной выше, амперы будут определять объем вода, движущаяся мимо любой конкретной точки в определенный момент.
В электрической цепи амперы измеряют электрический ток, или объем (не скорость) присутствующих электронов. Например, бытовая посудомоечная машина может иметь номинал около 10 ампер. Чтобы представить это в перспективе, сила одного удара молнии составляет примерно 20 000 ампер.
Что такое напряжение?
Напряжение можно сравнить с давлением воды. Вольт представляют собой скорость, с которой электроны проходят определенную точку в замкнутом схема.Напряжение, также обозначаемое как вольт или обозначаемое как «V», представляет собой разница в потенциале. Возможная разница существует между двумя точками проводник обычно делается из проволоки и последовательно проводит ток. В постоянный ток равен 1 амперам, а энергия, рассеиваемая между точками составляет 1 ватт.
В чем разница между вольтами и амперами?
Ампер и вольт дополняют друг друга со своими собственными отдельными функциями в электрической цепи.Ампер измеряет электричество. Вольт представляют собой разность потенциалов, управляющих током. протекать по замкнутому контуру. Следовательно, в то время как амперы представляют собой воды, вольт переносит воду по контуру.
Что такое вольт-амперы?
Вольт-ампер - это единицы измерения «кажущегося» электрического мощность, рассчитанная умножением напряжения на силу тока. VA часто используются для упростить номинальную мощность, помогая определить, какую мощность будет иметь ток рисовать при использовании.
Что такое ватты?
Полученный по формуле V x A = W, ватт - это скорость потока мощности, который возникает в результате протекания тока через электродвигатель вольт сила. Ватты измеряют мощность, которая фактически генерируется в электрическом система. Например, если описанная выше водная система использовалась для работы мельницы, ватты будут представлять энергию, создаваемую для питания мельницы.
Разница между вольт-амперами и ваттами
Если и вольт-амперы, и ватты получены умножением напряжения на силу тока, как эти понятия различаются? Хотя верно, что и ватты, и вольт-амперы измеряют электрическую мощность, тип измеряемой мощности отличается.
Как уже упоминалось, VAs измеряют «кажущуюся мощность», а ватты - «реальную мощность». Настоящий мощность определяет, сколько энергии (тепла) потребляется или генерируется. Полная мощность вычисляет, сколько электроэнергии потребляет ток в активном состоянии.
Что такое Ом?
Ом определяет электрическое сопротивление. В пределах электрическая цепь, сопротивление получается из любого материала или объекта, который уменьшает электрический поток. Омы измеряют именно это сопротивление. В гидравлическая аналогия, омы представляют собой размер трубы.Например, меньше воды будет иметь возможность течь через узкую трубу, чем через широкую, при том же давлении. Широкая труба на меньше стойкости на , чем узкая.
Полезный, заболоченный обзор
Снова представьте, как электричество течет по проводнику, как вода, протекающая по замкнутой системе трубопроводов.
- Амперы представляют собой объем воды настоящее время.
- Напряжение соответствует давлению воды
- Ватт - энергия, создаваемая замкнутым система, которая приводит в действие мельницу.
- Ом представляют собой величину сопротивления создается размером трубы.
При отключении замкнутой системы трубопроводов, вольт-амперы может использоваться для описания потенциальной энергии, которая будет создана после того, как цепь в движении.
Системы EatonUPS
В FGC Equipment разбираться в тонкостях электричества - это наша работа. При экспертной помощи технических консультантов мы помогаем в процессе выбора правильной системы бесперебойного питания (ИБП) для вашего приложения - наши консультанты рассмотрят для вас спецификации, правильные размеры, выбор напряжения и расчет времени работы.
Не стесняйтесь обращаться с любыми вопросами о системе ИБП Eaton. 844.501.1887 или через нашу онлайн-форму связи Cегодня.
Определение ампер, ватт, вольт и омов
Когда вы хотите что-то купить, первое, что вы ищете, - это описание продукта. В автономном режиме он обычно указывается производителем на упаковке продукта. В Интернете вы можете получить много информации от производителя, продавца, а также из других источников в блогах, форумах и статьях.Это также относится к случаям, когда вы хотите купить аккумулятор. И в этом случае вас засыпают множеством технических терминов, таких как вольт, мощность, ампер, ампер-час, эффективность и т. Д. Здесь мы попытаемся упростить некоторые общие термины, связанные с батареями и электрическими соединениями.
Ампер или Ампер - это единица измерения СИ (международная система измерений) силы тока . Проще говоря, поток электронов через цепь называется током. Если вы хотите быть более точным, скорость потока электронов в любой заданной точке цепи в любой заданный момент времени называется током.Обозначается заглавной I.
1 ампер = 1 кулон / сек, где кулон измеряет количество электронов
Ом - это единица измерения электрического сопротивления в системе СИ. Когда ток течет через любую электрическую цепь, некоторые электроны могут сталкиваться с атомами проводов и выделять тепло. Это тепло препятствует прохождению тока и измеряется в омах.
Вольт - единица измерения электрического напряжения в системе СИ. Напряжение - это разность потенциалов между двумя точками, между которыми протекает ток.Ток течет от более высокой разности потенциалов к более низкой разности потенциалов.
В = I X R
Итак, 1 вольт - это разность потенциалов, необходимая для протекания тока в 1 ампер при сопротивлении 1 Ом.
Вт - это единица измерения мощности в системе СИ (P). 1 ватт измеряет количество электроэнергии, потребляемой, когда ток в 1 ампер проходит через разность потенциалов в 1 вольт. Наши счета за электроэнергию измеряются в киловатт-часах, то есть сколько киловатт (1000 Вт) электроэнергии мы потребляем за час.
P = V X I
Мощность батареи показывает скорость, с которой батарея может подавать электроэнергию при подключении к устройству.
Надеюсь, вам удобнее использовать такие термины, как ампер, вольт, ватт и ом. Если у вас все еще остались вопросы, оставьте комментарий, и я обязательно постараюсь прояснить ваши сомнения.
Статьи по теме
Напряжение в батарее: нам нужно, чтобы оно было постоянным
Закон Пойкерта: на сколько прослужит моя батарея?
Какой номинал батареи в ампер-часах (ампер-час или Ач)?
Как проверить батарею
Понимание основ закона силы Ампера
Энергоэффективность: гибридные автомобили
вольт, ватт и ампер....Что все это значит???
Так зачем вам вообще это знать? Что ж, по сути, это могло бы спасти тебе жизнь! Звучит драматично, но если вы перегружаете розетки, вставляете предохранитель на 5 ампер в вилку на 3 или вставляете 100-ваттную лампу в 40-ваттную лампу, вы можете создать опасность возгорания.
Итак, вот небольшое количество ватт (простите за каламбур!), Которые они все имеют в виду;
Вольт или напряжение - это мера разницы в электрической энергии между двумя частями цепи.Чем больше разница в энергии, тем больше напряжение. Напряжение измеряется в вольтах. Символ для вольт - V. Например, 230 В - это большее напряжение, чем 12 В.
Подключение к сети электроприборов с более высоким напряжением, чем допускает розетка, скорее всего, приведет к повреждению прибора, розетки или того и другого, что может привести к возгоранию.
Мощность, потребляемая цепью, измеряется в ваттах. Вы можете рассчитать количество ватт, умножив напряжение на ток. Когда вы получаете счет за электричество, он обычно выражается в киловатт-часах.Это измерение мощности во времени или того, сколько энергии было использовано в этом месяце. Лампочки измеряются в ваттах, и это говорит вам, насколько они яркие. Установка 100-ваттной лампы в 60-ваттный светильник может вызвать сильное нагревание, оплавление розетки и изоляции проводов светильника.
Ампер или ампер - единица измерения электрического тока. Слишком много усилителей на самом деле не опасно, так как прибор будет потреблять только те усилители, которые ему нужны.
