Что такое защитное зануление и для чего оно применяется

Защитное зануление — это преднамеренное электрическое соединение открытых проводящих частей электроустановок с глухозаземленной нейтральной точкой источника питания в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.

Основное назначение защитного зануления:

• Быстрое автоматическое отключение поврежденной электроустановки от питающей сети при замыкании фазы на корпус
• Снижение напряжения на металлических нетоковедущих частях, оказавшихся под напряжением, относительно земли

Защитное зануление применяется в трехфазных сетях напряжением до 1000 В с глухозаземленной нейтралью. Оно является основной мерой защиты от поражения электрическим током при косвенном прикосновении в таких сетях.

Принцип работы защитного зануления

Принцип действия защитного зануления основан на преобразовании замыкания на корпус в однофазное короткое замыкание с целью создания большого тока, способного обеспечить срабатывание защиты и быстрое отключение поврежденной установки от сети.

При возникновении замыкания фазы на корпус электроустановки происходит следующее:

1. Образуется цепь тока короткого замыкания через нулевой защитный проводник
2. Возникает большой ток короткого замыкания
3. Срабатывает защита (автоматический выключатель, предохранитель) и отключает поврежденную установку от сети
4. Снижается напряжение на корпусе относительно земли за счет падения напряжения в нулевом проводнике

Таким образом, защитное зануление обеспечивает два защитных действия:

• Быстрое отключение поврежденной установки от сети
• Снижение напряжения прикосновения в аварийный период

Виды систем зануления

В зависимости от способа выполнения нулевого защитного и нулевого рабочего проводников различают следующие системы зануления:

Система TN-C

В системе TN-C нулевой защитный и нулевой рабочий проводники объединены в одном проводнике на всем протяжении. Такой совмещенный проводник называется PEN-проводником.

Особенности системы TN-C:

• Простота исполнения
• Экономичность (требуется меньше проводников)
• Высокие требования к сечению PEN-проводника
• Применяется для питания трехфазных нагрузок
• Запрещено применение в однофазных групповых сетях

Система TN-S

В системе TN-S нулевой защитный и нулевой рабочий проводники разделены на всем протяжении сети.

Особенности системы TN-S:

• Наиболее безопасная система
• Отсутствие влияния рабочих токов на защитный проводник
• Более высокая надежность
• Большее количество проводников
• Более высокая стоимость монтажа

Система TN-C-S

Система TN-C-S представляет собой комбинацию систем TN-C и TN-S. В части сети функции нулевого защитного и нулевого рабочего проводников объединены в одном PEN-проводнике, а далее они разделяются.

Особенности системы TN-C-S:

• Компромисс между безопасностью и экономичностью
• Применяется в многоквартирных домах
• PEN-проводник разделяется на PE и N обычно на вводе в здание или этажном щите

Требования к выполнению защитного зануления

Для обеспечения эффективности и безопасности защитного зануления необходимо соблюдать следующие основные требования:

• Сопротивление петли «фаза-нуль» должно быть достаточно малым, чтобы обеспечить быстрое срабатывание защиты
• Нулевой защитный проводник должен иметь проводимость не менее 50% проводимости фазного проводника
• Запрещается установка предохранителей или выключателей в цепи нулевого защитного проводника
• Необходимо выполнять повторное заземление нулевого защитного проводника
• Открытые проводящие части электроустановки должны быть присоединены к нулевому защитному проводнику

Преимущества и недостатки защитного зануления

Защитное зануление имеет ряд преимуществ и недостатков по сравнению с другими методами защиты.

Преимущества защитного зануления:

• Быстрое отключение поврежденной установки
• Снижение напряжения прикосновения в аварийный период
• Простота выполнения
• Экономичность

Недостатки защитного зануления:

• Возможность появления опасного напряжения при обрыве нулевого защитного проводника
• Необходимость частого контроля исправности нулевого защитного проводника
• Возможность ложных срабатываний защиты из-за естественных токов в нулевом проводнике

Ошибки при выполнении защитного зануления

При выполнении защитного зануления возможны следующие типичные ошибки, которые могут привести к снижению эффективности защиты или даже к опасным ситуациям:

• Использование в качестве нулевого защитного проводника металлических конструкций зданий, металлических оболочек кабелей, металлических труб и т.п.
• Подключение корпусов электроприемников к нулевому рабочему проводу без отдельного нулевого защитного проводника
• Отсутствие повторного заземления нулевого защитного проводника
• Применение зануления в сетях с изолированной нейтралью
• Использование одного общего проводника для зануления разных электроустановок

Для обеспечения надежной защиты необходимо строго соблюдать требования нормативных документов при проектировании и монтаже систем зануления.

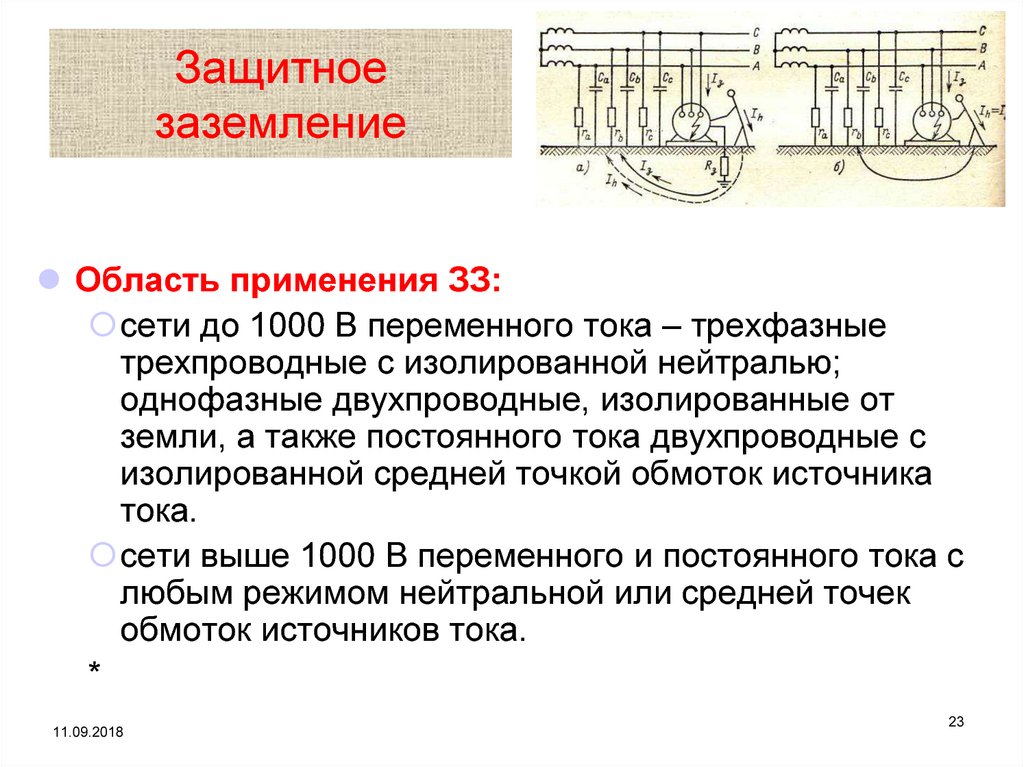

Сравнение защитного зануления и защитного заземления

Защитное зануление и защитное заземление — это два разных метода защиты от поражения электрическим током при косвенном прикосновении. Рассмотрим их основные отличия:

Параметр	Защитное зануление	Защитное заземление
Область применения	Сети до 1 кВ с глухозаземленной нейтралью	Сети выше 1 кВ и сети до 1 кВ с изолированной нейтралью
Принцип действия	Превращение замыкания на корпус в короткое замыкание	Снижение напряжения прикосновения
Быстрота отключения	Обеспечивает быстрое отключение	Не обеспечивает быстрого отключения
Сложность выполнения	Проще в исполнении	Сложнее в исполнении

Таким образом, защитное зануление более эффективно в сетях до 1 кВ с глухозаземленной нейтралью, а защитное заземление применяется в других случаях.

Нормативные требования к защитному занулению

Основные нормативные требования к выполнению защитного зануления установлены в следующих документах:

• Правила устройства электроустановок (ПУЭ)
• ГОСТ Р 50571.3-2009 «Электроустановки низковольтные»
• СП 256.1325800.2016 «Электроустановки жилых и общественных зданий»

Согласно этим документам, основные требования к защитному занулению включают:

• Сопротивление петли «фаза-нуль» должно обеспечивать ток короткого замыкания не менее:
  • Трехкратного номинального тока плавкой вставки предохранителя
  • Трехкратного номинального тока нерегулируемого расцепителя автоматического выключателя
  • Трехкратного тока срабатывания регулируемого расцепителя автоматического выключателя
• Время отключения поврежденной цепи не должно превышать 0,4 с при номинальном напряжении более 230 В
• Нулевой защитный проводник должен иметь проводимость не менее 50% проводимости фазного проводника
• Необходимо выполнять повторное заземление нулевого защитного проводника на вводе в здание

Соблюдение этих требований обеспечивает эффективность и безопасность системы защитного зануления.

Занулением называется преднамеренное электрическое соединение с

Принцип работы зануления: если напряжение (фаза) попадает на соединённый с нулем металлический корпус прибора, происходит короткое замыкание. Сила тока в цепи при этом увеличивается до очень больших величин, что вызывает быстрое срабатывание аппаратов защиты (автоматические выключатели, плавкие предохранители), которые отключают линию, питающую неисправный прибор. В любом случае, ПУЭ регламентируют время автоматического отключения поврежденной линии. Для номинального фазного напряжения сети 380/220 В оно не должно превышать 0,4 с.

Зануление осуществляется специально предназначенными для этого проводниками. При однофазной проводке — это, например, третья жила провода или кабеля.

Для того, чтобы отключение аппарата защиты произошло в предусмотренное правилами время, сопротивление петли «фаза-ноль» должно быть небольшим, что, в свою очередь, накладывает на все соединения и монтаж сети жесткие требования качества, иначе зануление может оказаться неэффективным.

Помимо быстрого отключения неисправной линии от электроснабжения, благодаря тому, что нейтраль заземлена, зануление обеспечивает низкое напряжение прикосновения на корпусе электроприбора. Это исключает вероятность поражения током человека. Поскольку нейтраль заземлена, зануление можно рассматривать как специфическую разновидность заземления.

Различают зануление систем TN-C, TN-C-S и TN-S.

Система зануления TN-C

Простая система зануления, в которой нулевой проводник N и нулевой защитный PE совмещены на всей своей длине. Совместный проводник обозначается аббревиатурой PEN. Имеет существенные недостатки, главный из которых — высокие требования к системам уравнивания потенциалов и сечению PEN-проводника. Применяется для электроснабжения трехфазных нагрузок, например асинхронных двигателей. Применение данной системы в однофазных групповых и распределительных сетях запрещено:

Система зануления TN-C-S

Усовершенствованная система зануления, предназначенная для обеспечения электробезопасности однофазных сетей электроустановок. Она состоит из совмещённого PEN-проводника, который соединён с глухозаземленной нейтралью питающего электроустановку трансформатора. В точке, где трёхфазная линия разветвляется на однофазные потребители (например в этажном щите многоквартирного дома или в подвале такого дома) PEN-проводник разделяется на PE- и N-проводники, непосредственно подходящие к однофазным потребителям.

Система зануления TN-S

Наиболее совершенная, дорогая и безопасная система зануления, получившая распространение, в частности, в Великобритании [2] . В этой системе нулевой защитный и нулевой проводники разделены на всей своей длине, что исключает вероятность ее выхода из строя при аварии на линии или ошибке в монтаже электропроводки.

Ошибки в реализации зануления

Иногда ошибочно [источник не указан 1309 дней] считают, что заземление на отдельный контур, не связанный с нулевым проводом сети, лучше, потому что при этом нет сопротивления длинного PEN-проводника от электроустановки потребителя до заземлителя КТП (комплектной трансформаторной подстанции).

Такое мнение ошибочно, потому что сопротивление заземления, особенно кустарного, гораздо больше сопротивления даже длинного провода. И при замыкании фазы на заземлённый таким образом корпус электроприбора ток замыкания из-за большого сопротивления местного заземления может оказаться недостаточным для срабатывания АВ (автоматического выключателя) или предохранителя, защищающего эту линию. В таком случае корпус прибора будет находиться под опасным потенциалом. Кроме того, даже если применить АВ небольшого номинала, срабатывающий от тока замыкания на землю, все равно обеспечить требуемое ПУЭ время автоматического отключения поврежденной линии практически невозможно.

Поэтому раньше, до начала массового применения УЗО, заземление корпусов электроприемников без их зануления (то есть заземление по системе ТТ) вообще не допускалось. Пункт 1.7.39 ПУЭ -6:

В электроустановках до 1 кВ с глухозаземлённой нейтралью или глухозаземлённым выводом источника однофазного тока, а также с глухозаземлённой средней точкой в трехпроводных сетях постоянного тока должно быть выполнено зануление.

Применение в таких электроустановках заземления корпусов электроприемников без их зануления не допускается.

Питание электроустановок напряжением до 1 кВ от источника с глухозаземлённой нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО. При этом должно быть соблюдено условие: Ra * Iа ≤ 50 В, где Iа — ток срабатывания защитного устройства; Ra — суммарное сопротивление заземлителя и заземляющего проводника, при применении УЗО для защиты нескольких электроприемников — заземляющего проводника наиболее удалённого электроприемника.

См. также

Примечания

1. ↑Правила устройства электроустановок. Архивировано из первоисточника 24 августа 2011.Проверено 19 сентября 2010.
2. ↑Earthing

Литература

Вайнштейн Л. И. Меры безопасности при эксплуатации электроустанок потребителей. — М .: Энергия, 1977. — 176 с.

Зануле́ние — это преднамеренное электрическое соединение открытых проводящих частей электроустановок, не находящихся в нормальном состоянии под напряжением, с глухозаземлённой нейтральной точкой генератора или трансформатора, в сетях трёхфазного тока; с глухозаземлённым выводом источника однофазного тока; с заземлённой точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.

Защитное зануление является основной мерой защиты от поражения эл. током при возможном прикосновении в электроустановках до 1 кВ с глухозаземлённой нейтралью.

Содержание

Принцип действия [ править | править код ]

Принцип работы зануления: если напряжение (фазовый провод) попадает на соединённый с нулём металлический корпус прибора, происходит короткое замыкание. Сила тока в цепи при этом увеличивается до очень больших величин, что вызывает быстрое срабатывание аппаратов защиты (автоматические выключатели, плавкие предохранители), которые отключают линию, питающую неисправный прибор. В любом случае, ПУЭ регламентируют время автоматического отключения повреждённой линии. Для номинального фазного напряжения сети 400/230 В [ источник не указан 997 дней ] оно не должно превышать 0,4 с.

Зануление осуществляется специально предназначенными для этого проводниками. При однофазной проводке — это, например, третья жила провода или кабеля.

Для того, чтобы отключение аппарата защиты произошло в предусмотренное правилами время, сопротивление петли «фаза-ноль» должно быть небольшим, что, в свою очередь, накладывает на все соединения и монтаж сети жёсткие требования качества, иначе зануление может оказаться неэффективным.

Помимо быстрого отключения неисправной линии от электроснабжения, благодаря тому, что нейтраль заземлена, зануление обеспечивает низкое напряжение прикосновения на корпусе электроприбора. Это исключает вероятность поражения током человека. Поскольку нейтраль заземлена, зануление можно рассматривать как специфическую разновидность заземления.

Различают зануление систем TN-C, TN-C-S и TN-S.

Зануление системы TN-C [ править | править код ]

Простая система зануления, в которой нулевой проводник N и нулевой защитный PE совмещены на всей своей длине. Совместный проводник обозначается аббревиатурой PEN. Имеет существенные недостатки, главный из которых — высокие требования к системам уравнивания потенциалов и сечению PEN-проводника. Применяется для электроснабжения трёхфазных нагрузок, например асинхронных двигателей. Применение данной системы в однофазных групповых и распределительных сетях запрещено:

1.7.132. Не допускается совмещение функций нулевого защитного и нулевого рабочего проводников в цепях однофазного и постоянного тока. В качестве нулевого защитного проводника в таких цепях должен быть предусмотрен отдельный третий проводник.

Зануление системы TN-C-S [ править | править код ]

Усовершенствованная система зануления, предназначенная для обеспечения электробезопасности однофазных сетей электроустановок. Она состоит из совмещённого PEN-проводника, который соединён с глухозаземлённой нейтралью питающего электроустановку трансформатора. В точке, где трёхфазная линия разветвляется на однофазные потребители (например в этажном щите многоквартирного дома или в подвале такого дома) PEN-проводник разделяется на PE- и N-проводники, непосредственно подходящие к однофазным потребителям.

Зануление системы TN-S [ править | править код ]

Наиболее совершенная, дорогая и безопасная система зануления, получившая распространение, в частности, в Великобритании [2] . В этой системе нулевой защитный и нулевой проводники разделены на всей своей длине, что существенно повышает её безопасность.

Ошибки в реализации зануления [ править | править код ]

Иногда считают, что заземление на отдельный контур, не связанный с нулевым проводом сети, лучше, потому что при этом нет сопротивления длинного PEN-проводника от электроустановки потребителя до заземлителя КТП (комплектной трансформаторной подстанции). Такое мнение ошибочно, потому что сопротивление заземления, особенно кустарного, гораздо больше сопротивления даже длинного провода. И при замыкании фазы на заземлённый таким образом корпус электроприбора ток замыкания из-за большого сопротивления местного заземления может оказаться недостаточным для срабатывания АВ (автоматического выключателя) или предохранителя, защищающего эту линию. В таком случае корпус прибора будет находиться под опасным потенциалом. Кроме того, даже если применить АВ небольшого номинала, срабатывающий от тока замыкания на землю, всё равно обеспечить требуемое ПУЭ время автоматического отключения повреждённой линии практически невозможно.

Поэтому раньше, до начала массового применения УЗО, заземление корпусов электроприёмников без их зануления (то есть заземление по системе ТТ) вообще не допускалось. Пункт 1.7.39 ПУЭ -6:

В электроустановках до 1 кВ с глухозаземлённой нейтралью или глухозаземлённым выводом источника однофазного тока, а также с глухозаземлённой средней точкой в трёхпроводных сетях постоянного тока должно быть выполнено зануление. Применение в таких электроустановках заземления корпусов электроприёмников без их зануления не допускается.

Питание электроустановок напряжением до 1 кВ от источника с глухозаземлённой нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединённого к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО. При этом должно быть соблюдено условие: Ra * Iа ≤ 50 В, где Iа — ток срабатывания защитного устройства; Ra — суммарное сопротивление заземлителя и заземляющего проводника, при применении УЗО для защиты нескольких электроприёмников — заземляющего проводника наиболее удалённого электроприёмника.

Занулениемназывается преднамеренное электрическое соединение металлических нетоковедущих частей электроустановки с глухозаземлённой нейтралью обмотки источника тока в 3-х фазных сетях с глухозаземлённой нейтралью, которые могут оказаться под напряжением в результате пробоя изоляции фазного провода на корпус.

Проводник, обеспечивающий указанные соединения зануляемых частей с глухозаземлённой нейтралью источника называется нулевым защитным проводником.

Нулевой защитный проводник отличается от нулевого рабочего проводника, который также соединён с глухозаземлённой нейцтральной точкой источника. Он предназначен для питания рабочим током электроприёмника.

Нулевой рабочий проводник, как правило, имеет изоляцию, равноценную изоляции фазных проводников, а сечение его рассчитывается на длительное прохождение рабочего тока.

Защитное зануление применяют в 3 х фазных сетях до 1 кВ с глухозаземленной нейтралью.

Принципиальная схема зануления представлена на рис. 4.5.

Рис.4.5. Принципиальная схема защитного зануления в сети с глухозаземлённой нейтралью.

1 – корпус потребителя электроэнергии;

R_о – сопротивление заземления нейтрали источника тока;

R_т– сопротивление повторного заземления нулевого защитного проводника;

ВА – автоматический выключатель с защитой.

Основное назначение защитного зануления – устранение опасности поражения электрическим током в случае прикосновения к корпусу и другим нетоковедущим металлическим частям электроустановки, оказавшейся под напряжением вследствие замыкания на корпус за счёт быстрого отключения электроустановки от сети действием защиты.

Однако, поскольку корпус оказывается заземленным через нулевой защитный проводник, в аварийный период (с момента возникновения замыкания на корпус до отключения электроустановки от сети защитой) будет проявляться защитное свойство заземления.

Принцип действия защитного зануления основан на превращении замыкания на корпус в однофазное к.з. с целью вызвать большой ток, способный обеспечить срабатывание защиты и тем самым отключить поврежденную электроустановку от сети.

Нулевой защитный проводник в схеме защитного заземления предназначен для создания тока однофазного к.з. цепи с малым сопротивлением, чтобы этот ток был достаточным для быстрого срабатывания защиты (т. е. быстрого отключения поврежденной электроустановки от питающей сети).

Учитывая, что занулённые корпуса заземлены через нулевой защитный проводник, в аварийный период проявляются защитные свойства этого заземления – снижается напряжение на корпусе относительно земли.

Таким образом, зануление осуществляет два защитных действия: быстрое автоматическое отключение повреждённой электроустановки от питающей сети и снижение напряжения занулённых металлических нетоковедущих частей, оказавшихся под напряжением, относительно земли.

Рассмотрим на рис. 4.6 схему без нулевого защитного провода, роль которого выполняет земля (т.е. схема защитного заземления в сети с глухозаземленной нейтралью).

Рис. 4.6. К вопросу о необходимости нулевого защитного проводника в 3-х фазной сети до 1 кВ с заземлённой нейтралью.

При замыкании фазы на корпус в цепи, образовавшейся через землю будет проходить ток:

(4.3)

благодаря которому на корпусе относительно земли возникает напряжение:

(4. 4)

фазное напряжение, В

сопротивление заземлений нейтрали и корпуса, Ом.

Сопротивление обмотки трансформатора источника питания и проводов сети малы по сравнению с R и R_з и их в расчёт можно не принимать.

Ток I_з может оказаться недостаточным, чтобы вызвать срабатывание защиты и электроустановка может не отключиться.

,

а напряжение корпуса относительно земли:

Если ток срабатывания защиты больше 27,5А, то отключения не произойдет и корпус будет находиться под напряжением 110В до тех пор, пока установку не отключат вручную.

Безусловно, при этом возникает угроза поражения людей электрическим током в случае прикосновения к повреждённому оборудованию. Ток через тело человека в этом случае будет равен:

Чтобы устранить эту опасность необходимо обеспечить автоматическое отключение электроустановки, т.е. увеличить ток до величины I_з>I_{c. з.,} что достигается уменьшением сопротивления цепи за счёт введения в схему защитного нулевого провода с малым сопротивлением.

Согласно ПУЭ нулевой защитный проводник должен иметь проводимость не меньше половины проводимости фазного провода. В этом случае ток однофазного к.з. будет достаточным для быстрого отключения поврежденной электроустановки.

Таким образом, в 3 х фазной сети до 1 кВ с заземленной нейтралью без нулевого защитного проводника невозможно обеспечить безопасность при замыкании на корпус, поэтому такую сеть применять запрещается.

Заземление нейтрали предназначено для снижения до безопасного значения напряжения относительно земли нулевого защитного проводника (и всех присоединенных к нему корпусов электрооборудования) при случайном замыкании фазы на землю.

В 4 х проводной сети с изолированной нейтралью при случайном замыкании фазы на землю между нулевым защитным проводом и землёй (рис. 4.7), а следовательно, между каждым зануленным корпусом и землей, возникает напряжение U_к, близкое к значению U_ф. Например, при U_ф=220В, U_к220В. Что является весьма опасным.

Рис. 4.7. Замыкание фазы на землю в 3-х фазной четырёхпроводной сети до1 кВ с изолированной нейтралью.

В сети с заземленной нейтралью (рис. 4.8) при таком повреждении будет обеспечиваться безопасность, так как при замыкании фазы на землю фазное напряжение U_ф разделится пропорционально сопротивлениямR_зм(сопротивления замыкания фазы на землю) иR_о(сопротивление заземления нейтрали), благодаря чему напряжение между зануленным оборудованием и землейU_кснизится и будет равно:

(4.5)

ток замыкания на землю фазы

Рис. 4.8. Замыкание фазы на землю в 3-х фазной четырёхпроводной сети до 1 кВ с заземлённой нейтралью.

Как правило, сопротивление, которое оказывает грунт току замыкания фазы на землю R_зм, во много раз больше сопротивления заземления нейтралиR. ПоэтомуU_коказывается незначительным.

При таком напряжении прикосновение к корпусу неопасно.

Очевидно 3 х фазная четырехпроводная сеть с изолированной нетралью имеет опасность поражения электрическим током и применяться не должна.

Для уменьшения опасности поражения людей электрическим током в случаях обрыва нулевого защитного проводника и замыкания фазного проводника на корпус применяют повторное заземление нулевого защитного проводника.

При случайном обрыве нулевого защитного провода и замыкании фазы на корпус (за местом обрыва) отсутствие повторного заземления приведёт к тому, что напряжение относительно земли оборванного участка нулевого защитного провода и всех присоединенных к нему корпусов окажется равным фазному напряжению сети (U_ф) (рис. 4.9, а).

Рис. 4.9. Замыкание фазы на корпус при обрыве нулевого защитного проводника:

а) в сети без повторного заземления нулевого защитного проводника;

б) в сети с повторным заземлением нулевого защитного проводника.

Это напряжение опасное для человека будет существовать длительно, поскольку поврежденная электроустановка не будет отключаться от защиты, а обрыв нулевого проводника трудно обнаружить, чтобы отключить вручную.

Если же нулевой защитный проводник будет иметь повторное заземление, то при его обрыве сохранится цепь тока I_зчерез землю (рис. 4.9, б), а напряжение прикосновения на корпусе относительно земли за местом обрыва снизится до назначения:

(4.6)

ток, проходящий через землю

сопротивление повторного заземления нулевого защитного провода

Корпуса электрооборудования, присоединенные к нулевому защитному проводнику до места обрыва также окажутся под напряжением относительно земли:

Если R_о= R_n, то корпуса, присоединенные к нулевому защитному проводу, как до, так и после обрыва, будут иметь одинаковый потенциал:

Этот случай является наименее опасным, так как при других соотношениях R и R_n часть корпусов будет находиться под напряжением большим 0,5U_ф, а другая часть корпусов под напряжением меньшим 0,5U_ф.

Поэтому повторное заземление значительно уменьшает опасность поражения электрическим током, возникающую при обрыве нулевого защитного проводника, но не может обеспечить условий безопасности, которые существовали до обрыва.

В сети, где применяется защитное зануление, запрещается заземлять корпус электроприемника, не присоединив его к нулевому защитному проводу.

Объясняется это тем, что в случае замыкания фазы на заземленный, но не присоединенный к нулевому защитному проводнику корпус электрооборудования (рис. 4.14), образуется цепь тока I_з через сопротивление заземления этого корпуса R_з и сопротивление нейтрали источника тока R.

Рис. 4.10. Схема, поясняющая недопустимость заземления и зануления разных корпусов электрооборудования в одной сети.

В результате между этим корпусом и землей возникает напряжение:

Одновременно возникает напряжение между нулевым защитным проводником и землей (между всеми корпусами присоединенными к нулевому защитному проводнику и землей):

Например, в сети с U_ф=220В напряжение между каждым корпусом и землёй будет равно 110В.

Указанные напряжения могут существовать длительно, пока электроустановка не будет отключена от сети вручную, т.к. защита из‑за малого значения тока I_з может не сработать.

Следует отметить, что одновременное заземление и зануление одного и того же корпуса наоборот улучшает условия безопасности, т.к. создаёт дополнительное заземление нулевого проводника.

При замыканиях на корпус зануление создает цепь однофазного короткого замыкания. В результате срабатывает максимально-токовая защита (МТЗ) и аварийный участок цепи отключается от сети. Кроме того, до срабатывания ток к.з. вызывает перераспределение напряжений в сети и, как следствие, снижение напряжения аварийного корпуса относительно цепи (снижается напряжение прикосновения). Быстродействием МТЗ определяется время воздействия поражающего фактора опасности. (Чем меньше время срабатывания защиты, тем меньше опасность поражения человека при прикосновении к зануленному аварийному корпусу).

При замыкании на зануленный корпус в цепи одного из фазных проводов возникает ток короткого замыкания (I_к). Этот ток определяется фазным напряжением источника питания (U), сопротивлением цепи фазного (Z_ф) и нулеваго (Z_н) проводов:

Сопротивление цепи «фаза-нуль» Z_ф+Z_н выражается комплексными величинами. Это объясняется тем, что при протекании больших токов при надлежащем выполнении зануления I_к должен превышать I_ср и тем самым обеспечить срабатывание максимальной токовой защиты и, следовательно, безопасность людей имеющих контакт с зануленным электрооборудованием.

Зануление как и защитное заземление, необходимо выполнять в следующих случаях:

в помещениях с повышенной опасностью и особо опасных в отношении поражения электрическим током, а также вне помещений при напряжении электроустановок выше 42 В переменного и 110 В постоянного тока;

в помещениях без повышенной опасности при напряжении электроустановок 380 В и выше переменного и 440 В и выше постоянного тока;

во взрывоопасных зонах независимо от напряжения электроустановок (в том числе до 42 В переменного и до 110 В постоянного тока).

Зануление корпусов переносных электроприёмников осуществляется специальной жилой, находящейся в одной оболочке с фазными жилами питающего кабеля и соединяющей корпус электроприёмника с нулевым защитным проводником питающей линии.

Присоединять корпуса переносных электроприёмников к нулевому рабочему проводу линии недопустимо, так как в случае его обрыва все корпуса, присоединённые окажутся под фазным напряжением относительно земли.

Рис. 4.11. Зануление переносного однофазного электроприёмника, включенного между фазами и нулевым рабочим проводами.

а – правильно; б – неправильно

Если нулевой рабочий провод линии является одновременно нулевым защитным, то присоединение к нему корпусов электрооборудования должно выполняться отдельным проводником. Запрещается использовать для жтой цели нулевой рабочий проводник, идущий в электроприёмник, т.к. при случайном его обрыве корпус окажется под фазным напряжением.

Рис. 4.12. Зануление переносного однофазного электроприёмника, включенного между фазами проводом и нулевым рабочим, являющимся одновременно нулевым защитным проводником:

а – правильно; б – неправильно

ПУЭ нормируют максимальные значения сопротивлений заземляющих устройств:

в электроустановках напряжением выше 1 кВ в сетях с эффективно заземленной нейтралью сопротивление заземляющего устройствав любое время года должно быть не более 0,5 Ом.

в электроустановках напряжением выше 1 кВ в сетях с изолированной нейтралью должно быть R 250/I, Ом, но не более 10 Ом, где I –расчетный ток замыкания на землю, А.

в электроустановках напряжением до 1 кВ в сетях с глухозаземленной нейтралью сопротивление заземляющего устройства, к которым присоединены нейтрали генератора или трансформатора в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника 3-х фазного тока или 380, 220 и 127 В источника однофазного тока.

В электроустановках напряжением до 1 кВ в сетях с изолированной нейтралью сопротивление заземляющего устройства используемого для защитного заземления открытых проводящих частей в системе IT должно быть

напряжение прикосновения, которое принимается равным 50В

Защитное зануление — Большая Энциклопедия Нефти и Газа, статья, страница 3

Cтраница 3

Как осуществляют защитное зануление в электроустановках сельских потребителей.  [31]

Может ли защитное зануление заменить защитное заземление.  [32]

В устройстве защитного зануления ( рис. 14.2) к металлическим корпусам 1 электрической устновки присоединяют отдельный провод 0 зануления, которым соединяют корпус установки с нейтральным проводом 2 четырехпроводной сети. В случае пробоя на корпус фазный и нейтральный провода оказываются замкнутыми через металлический корпус устройства. При этом возникает ток / к короткого замыкания, достаточный для перегорания плавких вставок или срабатывания реле максимального тока защиты.  [33]

При использовании в электроустановке защитного зануления должна производиться проверка состояния нулевого защитного проводника, а также его соединения с защищаемым оборудованием.  [34]

Кроме защитного заземления, применяется защитное зануление.  [35]

По способу повторного заземления нулевого провода установки защитного зануления могут быть трех типов: без повторного заземления, с сосредоточенным расположением повторных элементов и с контурным расположением повторных элементов.  [36]

В чем заключается принципиальное отличие защитного заземления от защитного зануления.  [37]

В осветительных сетях с глухозаземленной нейтралью невзрывоопасных установок для защитного зануления необходимо использовать нулевые рабочие провода. Во взрывоопасных установках для защитного зануления прокладывают специальный проводник, проходящий по одной трассе и в непосредственной близости от фазных проводов. В трехфазных силовых сетях для этой цели используют четвертую жилу кабеля или четвертый провод, проложенный в стальной трубе, вместе с фазным проводами. В двухпроводных осветительных сетях взрывоопасных установок всех классов ( кроме класса B-I) в качестве нулевого защитного провода допускается использовать нулевой рабочий провод, а в помещениях класса B-I прокладывают третий провод.  [38]

При глухозаземленной нейтрали сети напряжением до 1 кВ проводники сети защитного зануления должны иметь проводимость, достаточную для отключения защитного аппарата при однофазном КЗ. Для обеспечения необходимой прочности и долговечности сечение заземляющих проводников нормируется ПУЭ.  [39]

Присоединение нетокозедущих металлических частей электроустановки к многократно заземленному нулевому проводу называется защитным занулением. Зануление обязательно в четырех-проводных сетях напряжением до 1000 в, нейтраль которых заземлена наглухо.  [40]

В сетях и электроустановках напряжением до 1000 В с глухозаземленной нейтралью вместо защитного заземления используют защитное зануление. В этом случае при замыкании какой-либо фазы на корпус электрооборудования возникает однофазное короткое замыкание, которое вызывает срабатывание максимальной токовой защиты и отключение поврежденного участка сети.  [41]

В сети с глухим заземлением нейтрали защитное отключение получило, как известно, наиболее широкое распространение в виде защитного зануления, при котором пробой на корпус сопровождается однофазным коротким замыканием. Ток короткого замыкания вызывает срабатывание защиты, и происходит, таким образом, быстрое отключение поврежденного оборудования. Вопросы защитного зануления достаточно полно освещены в литературе и поэтому в данной книге не рассматриваются. Однако в последние годы в установках с заземленными нулевыми точками трансформатора начинают применяться защиты, обеспечивающие надежную и безопасную работу оборудования, основанные на применении различных ф ильтров тока нулевой последовательности. Как будет показано, такая защита в ряде случаев имеет существенные преимущества перед обычной системой зануления и находит поэтому все более широкое применение.  [42]

В нулевых и нейтральных проводниках двухпроводных ответвлений следует ставить предохранители, если эти провода не используются для целей защитного зануления.  [43]

В сети с глухозаземленной нейтралью напряжением 380 / 220 В в случае замыкания какой-либо фазы на корпус при наличии защитного зануления возникает однофазное короткое замыкание, которое вызывает срабатывание максимальной токовой защиты и отключение поврежденного участка сети. При расчете зануляющих проводов необходимо учитывать, что сила тока однофазного замыкания должна быть больше номинальной силы тока ближайшего защитного аппарата.  [44]

Все технические средства АСУ ТП, расположенные во взрывоопасных помещениях, должны иметь корпуса с клеммами для подключения к цепям защитного зануления.  [45]

Страницы:      1    2    3    4

Защитное заземление и защитное зануление

Вопросы электробезопасности

Защитное заземление и зануление, а также другие тех­нические устройства и способы применяют для защиты от поражения электрическим током и обеспечения условий от­ключения при повреждении изоляции электроустановок.

Защитным заземлением называется электрическое соеди­нение металлических частей электроустановки с заземлителем (рис. 19.1).

Заземлителем называют металлические детали, углубляе­мые в землю, изготовляемые, как правило, из низкоуглероди­стой стали различного профиля: уголок, полоса, прут и др. Заземлители в виде штырей, забиваемые в землю, называют электродами. Они могут быть одиночными или групповыми. Групповые электроды электрически соединенные общей поло­сой образуют заземляющий контур.

Заземление снижает до безопасного значения напряжение прикосновения человека, поскольку человек оказывается при повреждении изоляции включенным в электрическую цепь параллельно заземлителю, сопротивление которого по срав­нению с сопротивлением человека значительно меньше. Это существенно снижает величину тока 1ц, протекающего через человека, коснувшегося поврежденной установки.

Различают заземление в системах с изолированной нейтралью (рис. 19.1, а) и с глухозаземленной нейтралью (рис. 19.1, б).

Занулением называется преднамеренное соединение час­тей электроустановок, нормально не находящихся под напряжением, с глухо заземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухо зазем­ленным выводом источника однофазного тока, с глухо за­земленной средней точкой источника постоянного тока. За-

Рис. 19.1. Схемы защитного заземления а) и зануления б) в трехфазной уста­новке

нуление применяется в электроустановках напряжением до 1000 В.

Защитное действие зануления заключается в том, что при повреждении изоляции фазы или фаз установки возникает ток короткого замыкания 1#, который немедленно отключается защитным аппаратом.

Для электроустановок с занулением выполняется повторное заземление, заключающееся в присоединении металлических нетоковедущих частей установки к заземлителю (рис. 19.1, б).

Заземление и зануление следует применять:

1) при напряжении 380 В и выше переменного тока и 440 В и выше постоянного тока — во всех случаях;

2)  при напряжении выше 42 В переменного тока и 110 В постоянного тока — в помещениях с повышенной опасностью, особо опасных и в наружных установках.

Заземление или зануление не требуется при напряжении до 42 В переменного тока и 110 В постоянного тока во всех случаях.

Заземлению или занулению подлежат:

1) корпуса электрических машин, аппаратов, трансформа­ торов, светильников и т.д.;

2) приводы электрических аппаратов;

3) вторичные обмотки измерительных трансформаторов;

4) корпуса щитов, шкафов управления, распределительных щитов, щитков освещения и т.д.;

5) металлические конструкции распределительных устройств, металлические кабельные муфты, металлические оболочки и



броня контрольных и силовых кабелей,  стальные трубы электропроводок и др;

6)  металлические корпуса передвижных и  переносныхэлектроприемников;

7)  металлические оболочки и броня силовых и контрольных кабелей и проводов напряжением до 42 В переменного и 110 В постоянного тока, проложенных на общих металлических кон­струкциях.

Наименьшие сечения заземляющих и нулевых защитных проводников в электроустановках напряжением до 1000 В приведены в табл. 19.4.1.

Таблица 19. 4.1

Наименьшие сечения заземляющих и нулевых защитных проводников в электроустановках до 1000 В



Проводник	Медь, мм	Алюминий, мм
Голые проводники при открытой прокладке	4	б
Изолированные провода	1.5	2,5
Заземляющие и нулевые жилы кабелей и многожиль­ных проводов в общей защитной оболочке с фазными жилами	1	2,5

Таблица 19.4.2

Наименьшие размеры стальных заземлителей и заземляющих

проводников



Наименование и форма	В зданиях	В наружных установках	В земле
Круглые, диаметр, мм	5	6	10
Прямоугольные: сечение, мм толщина, мм	24 3	48 4	48 4
Угловая сталь, толщина полок, мм	2	2,5	4
Газопроводные трубы, толщина стенок, мм	2,5	2,5	3,5
Тонкостенные трубы, толщина стенок, мм	1,5	2,5	Не допус­каются





Важное значение при устройстве заземлений имеет учет сопротивлений грунтов. Значения удельных сопротивлений грунтов для величин их влажности 10—20 % и воды приведены в табл. 19.4.3.

Таблица 19.4.3

Приближенные значения удельных сопротивлений грунтов и воды, р,

Ом-м



Вид грунта	р, Ом*м	Вид грунта и воды	р, Ом*м
Песок	400-700	Чернозем	9-20
Супесок	200—300	Торф	10-20
Суглинок	40-150	Речная вода (равнинная)	50
Глина	40	Морская вода	0,2
Садовая земля	40

Сопротивление заземляющего устройства

Сопротивление заземляющего устройства должно быть не более:

1) в установках выше 1000 В с глухозаземленнои нейтралью 0,5 Ом с учетом естественных заземлителей;

2) в установках выше 1000 В с изолированной нейтралью — 125/I3 Ом для заземляющего устройства, используемого од­новременно для установок до 1000 В, 250/15 Ом — только для установок выше 1000 В, где 13 — расчетный ток замыкания на землю;

3) в установках до 1000 В с глухозаземленнои нейтралью — 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В. При удельном сопротивлении земли р более 10 Ом*м указанные нормы увеличиваются в отношении р/100, но не более десятикратного.

4) в установках до 1000 В с изолированной нейтралью — 4 Ома. При номинальных мощностях трансформаторов до 100 кВА — не более 10 Ом.

Переносные заземления

Переносные заземления служат для защиты людей, рабо­тающих на отключенных токоведущих частях, от поражения электрическим током от ошибочно поданного или наведенного в цепи напряжения. Технические данные переносных заземлений, используемые для работы в распределительных устрой­ствах на напряжение до 1000 В (РУ) и на воздушных линиях на напряжение до 1000 В (ВЛ), представлены в таблице 16.4.4, а в 16.4.5—16.4.6 — типы переносных заземлений и оператив­ных изолирующих штанг, выпускаемых отечественной промыш­ленностью.

Таблица 19.4.4

Технические данные переносных заземлений



Параметры	Для РУ	Дгя ВЛ
Трехсекундный ток термической устойчиво­сти, кА	2,5	2,5
Длина соединительного провода между зажимами, мм	1500	800
Длина заземляющего провода, мм	2000	9000
Общая длина провода, мм	5000	12200
Сечение провода, кв. мм	16	16
Длина штанги с зажимом, мм	1100	420
Масса комплекта, кг	1,82	5,3

Таблица 19.4.5

Типы переносных заземлений для РУ и ЛЭП 0,4—10 кВ



Тип заземлителя	ЗПВЛ-1	ПЗРУ-1	ЗПВЛ-10
Напряжение, кВ	1	1	10
Сечение заземляющего провода, кв. мм	16	16	25
Предельный ток короткого замыкания, кА/с	2/2,8	2/2,8	6/1
Количество зажимов	5	3	3
Длина заземляющего спуска, м	9	2	10
Количество штанг	5	3	1
Длина штанги, м	0,2	0,2	1,0













Таблица 19. 4.6

Штанги оперативные изолирующие



Тип штанги	Рабочее напряжение, кВ	Масса
ШО	ДО 10	1,0
Ш0-15М	до 15	1,2
ШОУ-15	до 15	1,5
ШОУ-35	35	1,7
ШОУ-110	110	2,7
ШОУ-220	220	2,8

Более подробные сведения по материалам, изложенным в главе, читатель найдет в литературе [2, 17, 31, 33, 34, 35, 36, 46, 48].



← Предыдущая | Следующая →
… содержание …

Сетевая безопасность Разрешить откат сеанса LocalSystem NULL (Windows 10) — безопасность Windows

Обратная связь Редактировать

Твиттер LinkedIn Фейсбук Эл. адрес

• Статья
• 25.07.2022
• 3 минуты на чтение

Применимо к

• Windows 10

Описывает рекомендации, расположение, значения и соображения безопасности для Сетевая безопасность: Разрешить резервный вариант сеанса LocalSystem NULL Параметр политики безопасности.

Ссылка

Эта политика влияет на безопасность сеанса во время процесса аутентификации между устройствами под управлением Windows Server 2008 R2 и Windows 7 и более поздних версий и устройствами под управлением более ранних версий операционной системы Windows. Для компьютеров под управлением Windows Server 2008 R2 и Windows 7 и более поздних версий службам, работающим как локальная система, требуется имя субъекта-службы (SPN) для создания ключа сеанса. Однако, если сетевая безопасность: разрешить локальной системе использовать удостоверение компьютера для NTLM отключено, службы, работающие как локальные Система вернется к использованию аутентификации сеанса NULL при передаче данных на серверы с более ранними версиями Windows, чем Windows Vista или Windows Server 2008. Сеанс NULL не устанавливает уникальный сеансовый ключ для каждой аутентификации; и, таким образом, он не может обеспечить целостность или защиту конфиденциальности. Настройка Безопасность сети: Разрешить откат сеанса LocalSystem NULL определяет, разрешено ли службам, которые запрашивают использование безопасности сеанса, выполнять функции подписи или шифрования с известным ключом для совместимости приложений.

Возможные значения

• Включено

  Когда служба, работающая как локальная система, подключается с сеансом NULL, создается сгенерированный системой ключ сеанса, который не обеспечивает защиты, но позволяет приложениям подписывать и шифровать данные без ошибок. Это повышает совместимость приложений, но снижает уровень безопасности.

• Отключено

  Когда служба, работающая как локальная система, подключается к сеансу NULL, безопасность сеанса будет недоступна. Вызовы с целью шифрования или подписи не будут выполнены. Этот параметр более безопасен, но существует риск ухудшения несовместимости приложений. Вызовы, использующие идентификатор устройства вместо Сеанс NULL по-прежнему будет полностью использовать безопасность сеанса.

• Не определено. Если эта политика не определена, вступает в силу значение по умолчанию. Эта политика включена для версий операционной системы Windows, предшествующих Windows Server 2008 R2 и Windows 7, и отключена в остальных случаях.

Передовой опыт

Когда службы подключаются к удостоверению устройства, для обеспечения защиты данных поддерживаются подпись и шифрование. Когда службы подключаются с помощью сеанса NULL, этот уровень защиты данных не предоставляется. Однако вам потребуется оценить свою среду, чтобы определить, какие версии операционной системы Windows вы поддерживаете. Если эта политика включена, некоторые службы могут не пройти аутентификацию.

Эта политика применяется к Windows Server 2008 и Windows Vista (SP1 и выше). Если в вашей среде больше не требуется поддержка Windows NT 4, эту политику следует отключить. По умолчанию он отключен в Windows 7, Windows Server 2008 R2 и более поздних версиях.

Местоположение

Конфигурация компьютера\Параметры Windows\Параметры безопасности\Локальные политики\Параметры безопасности

Значения по умолчанию

Тип сервера или объект групповой политики (GPO)	Значение по умолчанию
Политика домена по умолчанию	Не определено
Политика контроллера домена по умолчанию	Не определено
Настройки автономного сервера по умолчанию	Не определено
Действующие настройки контроллера домена по умолчанию	Неприменимо
Действующие параметры рядового сервера по умолчанию	Неприменимо
Действующие параметры GPO по умолчанию на клиентских компьютерах	Неприменимо

Вопросы безопасности

В этом разделе описывается, как злоумышленник может использовать функцию или ее конфигурацию, как реализовать контрмеру и возможные негативные последствия реализации контрмеры.

Уязвимость

Если этот параметр включен, то при подключении службы с нулевым сеансом создается сгенерированный системой ключ сеанса, который не обеспечивает защиты, но позволяет приложениям подписывать и шифровать данные без ошибок. Данные, которые должны быть защищены, могут быть раскрыты.

Контрмера

Вы можете настроить компьютер для использования удостоверения компьютера для локальной системы с помощью политики Сетевая безопасность: разрешить локальной системе использовать удостоверение компьютера для NTLM . Если это невозможно, эту политику можно использовать для предотвращения раскрытия данных при передаче, если они были защищены известным ключом.

Потенциальное воздействие

Если вы включите эту политику, службы, использующие сеанс NULL с локальной системой, могут не пройти аутентификацию, поскольку им будет запрещено использовать подпись и шифрование.

• Параметры безопасности

Обратная связь

Отправить и просмотреть отзыв для

Этот продукт Эта страница

Просмотреть все отзывы о странице

Что делает контракт недействительным?

Что делает контракт действительным?

Как правило, контракт — это соглашение между двумя или более субъектами, которое создает юридически обязывающее обещание выполнить что-либо. Элементы действительного контракта включают в себя:

1. Тема. Сюда входят все детали условий контракта, в первую очередь оферта и акцепт. Например, Brakes Express предлагает заменить тормозные колодки в машине Кими сегодня к 15:00 в обмен на 150 долларов, которые Кими принимает, подписывая контракт.
2. Рассмотрение. Это причина контракта или стоимость, которую получает каждая сторона. Например, Джанель предлагает купить постер Принца с автографом Эрика за 500 долларов. В этом случае вознаграждение, предлагаемое за постер, составляет 500 долларов, а вознаграждение, предлагаемое за 500 долларов, — это постер.
3. Емкость. Если у вас есть возможность заключить договор, это означает, что вы находитесь в здравом уме, достигли совершеннолетия (18 лет в большинстве штатов) и имеете право заключать данное соглашение.

Что делает контракт недействительным?

В договорном праве термин «недействительный» означает, что договор никогда не был действительным. Следовательно, договор не имеет юридической силы. Это отличается от признания договора недействительным. Контракты могут считаться недействительными по разным причинам, как правило, потому, что в них отсутствует один или несколько элементов, описанных выше. Вот некоторые из наиболее распространенных причин:

• Предмет договора является незаконным. Например, если вы подписываете контракт на отмывание денег для синдиката организованной преступности, но другая сторона нарушает его условия, у вас нет возможности обратиться в суд, поскольку предмет соглашения был незаконным.
• Условия расплывчаты или невыполнимы. Допустим, вы заключили договор на поставку в ресторан определенного количества свежих морских ушек, но не можете выполнить свои обязательства, так как впоследствии был принят запрет на добычу морских ушек. В этом случае договор может быть признан недействительным, поскольку ваше обязательство стало невозможным для исполнения.
• Отсутствие рассмотрения. Должна быть четкая цель контракта, когда стороны участвуют в каком-либо обмене. Например, вы можете не соглашаться по контракту делать что-то, что вы уже сделали (так называемое «прошлое рассмотрение»), или что-то, что вы уже обязаны сделать по закону.
• Мошенничество. Контракт может быть признан недействительным, поскольку одна сторона заставила другую сторону подписать его, солгав или утаив важные факты. Например, если Крейг представляет себя сантехником, но на самом деле не имеет опыта работы с сантехникой, контракт, который он заключил с Аароном, чтобы лично заменить все старые трубы в доме Аарона, может быть признан недействительным из-за мошенничества.

Чем оспоримый договор отличается от недействительного договора?

Недействительный контракт считается недействительным по прибытии, поскольку он никогда не был действительным. Напротив, оспоримый контракт может считаться действительным, если обе стороны согласны продолжить. Например, Джанель предлагает купить постер Принца с автографом Эрика, но при ближайшем рассмотрении и она, и Эрик понимают, что автограф принадлежит не Принцу, а Шейле Э. Джанель может расторгнуть контракт из-за того, что Эрик ошибочно полагает, что Принц подписал плакат, но все равно решает заключить сделку, потому что она еще большая поклонница Шейлы Э. Так что, хотя контракт может быть расторгнут из-за ошибки, это считается действительным и подлежащим исполнению, поскольку Джанель согласилась на сделку, несмотря на ошибку.

Некоторые другие причины, по которым договор может считаться оспоримым:

• Принуждение или неправомерное влияние
• Сокрытие или искажение информации
• Нарушение договора одной или несколькими сторонами
• Одна или несколько сторон не в состоянии заключить договор

Может ли договор быть признан недействительным по взаимному согласию?

Если обе стороны хотят выйти из соглашения, это может быть достигнуто путем подписания Соглашения о взаимном расторжении и освобождении. Соглашение о взаимном расторжении и освобождении служит для признания первоначального договора недействительным и возвращает стороны в исходное положение до того, как они заключили это первое соглашение.

Получите экспертную юридическую поддержку для ваших договорных потребностей

Когда вы заключаете соглашение, которое будет подкреплено силой закона, важно проявлять осторожность и обращать внимание на детали. Подписание контракта, который впоследствии будет признан недействительным, может привести к непредвиденным последствиям и стоить вам времени и денег. Убедитесь, что ваши договорные соглашения отражают ваши намерения, защищают ваши интересы и имеют юридическую силу. Если у вас есть дополнительные вопросы или опасения, обязательно задайте их юристу.

Эта статья содержит общую юридическую информацию и не содержит юридических рекомендаций. Rocket Lawyer не является юридической фирмой и не заменяет адвоката или юридическую фирму. Закон сложен и часто меняется. Чтобы получить юридическую консультацию, обратитесь к юристу.

---

Что такое маскировка данных? Типы, методы и рекомендации — BMC Software

Утечки данных по всему миру ежегодно раскрывают конфиденциальные данные миллионов людей, в результате чего многие бизнес-организации теряют миллионы. Фактически, в 2021 году средняя стоимость утечки данных составляет 4,24 миллиона долларов. Личная информация (PII) — это самый дорогостоящий тип данных среди всех скомпрометированных типов данных.

Следовательно, защита данных стала главным приоритетом многих организаций. Вот почему маскирование данных стало важным методом, который необходим многим компаниям для защиты своих конфиденциальных данных.

Что такое маскирование данных?

Маскирование данных, также известное как обфускация данных, скрывает фактические данные с помощью измененного содержимого, такого как символы или числа.

Основной целью маскирования данных является создание альтернативной версии данных, которую нельзя легко идентифицировать или реконструировать, защищая данные, классифицируемые как конфиденциальные. Важно отметить, что данные будут согласованными в нескольких базах данных, а удобство использования останется неизменным.

Существует множество типов данных, которые можно защитить с помощью маскирования, но наиболее распространенными типами данных, пригодными для маскирования данных, являются:

• PII: информация, позволяющая установить личность
• PHI: защищенная медицинская информация
• PCI-DSS: информация о платежной карте
• ITAR: Интеллектуальная собственность

Маскирование данных обычно применяется к непроизводственной среде, такой как разработка и тестирование программного обеспечения, обучение пользователей и т. д. — области, в которых фактические данные не требуются. Вы можете использовать различные методы маскировки, которые мы обсудим в следующих разделах этой статьи.

(ознакомьтесь с нашими пояснениями к большим данным и безопасности данных.)

Важность маскирования данных

Маскирование данных важно для компаний по нескольким причинам:

• Помогает компаниям соблюдать Общий регламент по защите данных (GDPR) устраняя риск раскрытия конфиденциальных данных. Из-за этого маскирование данных дает конкурентное преимущество многим организациям.
• Делает данные бесполезными для кибератак, сохраняя при этом удобство использования и согласованность.
• Снижает риски, связанные с обменом данными с интегрированными сторонними приложениями и миграцией в облако.
• Позволяет избежать рисков, связанных с аутсорсингом любого проекта. Поскольку большинство организаций просто полагаются на доверие при работе с внешними лицами, маскировка предотвращает неправомерное использование или кражу данных.

Типы маскирования данных

Существует несколько типов маскирования данных, которые вы можете использовать в зависимости от вашего варианта использования. Из многих наиболее распространены статическая маскировка и маскировка данных «на лету».

Статическое маскирование данных (SDM)

Статическое маскирование данных обычно работает с копией производственной базы данных. SDM изменяет данные, чтобы они выглядели точными, чтобы точно разрабатывать, тестировать и обучать — без раскрытия фактических данных. Процесс выглядит следующим образом:

1. Сделайте резервную копию или золотую копию рабочей базы данных в другой среде.
2. Удалите все ненужные данные и замаскируйте их, находясь в стазисе.
3. Сохраните замаскированную копию в нужном месте.

Динамическое маскирование данных (DDM)

DDM происходит динамически во время выполнения и передает данные непосредственно из производственной системы, поэтому маскированные данные не нужно сохранять в другой базе данных. Он в основном используется для обеспечения безопасности на основе ролей для приложений, таких как обработка запросов клиентов и обработка медицинских карт. Таким образом, DDM применяется к сценариям только для чтения, чтобы предотвратить запись замаскированных данных обратно в производственную систему.

Вы можете реализовать DDM с помощью прокси-сервера базы данных, который изменяет запросы, поступающие в исходную базу данных, и передает замаскированные данные запрашивающей стороне. При использовании DDM вам не нужно заранее подготавливать маскированную базу данных, но производительность приложения может снизиться.

Детерминированное маскирование данных

Детерминированное маскирование данных включает замену данных столбца тем же значением.

Например, если в вашей базе данных есть столбец имени, состоящий из нескольких таблиц, может быть много таблиц с именем. Если вы маскируете «Адама» до «Джеймса», он должен показывать вас как «Джеймс» не только в маскированной таблице, но и во всех связанных таблицах. Всякий раз, когда вы запускаете маскировку, она даст вам тот же результат.

Маскирование данных на лету

Маскирование данных «на лету» происходит при передаче данных из производственной среды в другую среду, например для тестирования или разработки. Маскирование данных «на лету» идеально подходит для организаций, которые:

• Непрерывно развертывают программное обеспечение
• Имеют тесную интеграцию

Поскольку постоянно хранить резервную копию маскированных данных сложно, этот процесс будет отправлять только подмножество маскированных данных. данные, когда это необходимо.

Сокрытие статистических данных

Производственные данные могут содержать различную статистическую информацию, которую методы сокрытия статистических данных могут маскировать. Дифференциальная конфиденциальность — это один из методов, при котором вы можете делиться информацией о шаблонах в наборе данных, не раскрывая информацию о реальных лицах в наборе данных.

Методы маскирования данных

Теперь давайте рассмотрим методы маскирования данных.

Шифрование

Шифрование — наиболее сложный и наиболее безопасный тип маскирования данных. Здесь вы используете алгоритм шифрования, который маскирует данные и требует ключ (ключ шифрования) для расшифровки данных.

Шифрование больше подходит для производственных данных, которым необходимо вернуться в исходное состояние. Однако данные будут в безопасности, пока ключ есть только у авторизованных пользователей. Если какая-либо неавторизованная сторона скомпрометирует, ключи могут расшифровать данные и просмотреть фактические данные. Таким образом, правильное управление ключом шифрования имеет решающее значение.

Шифрование

Шифрование — это базовая техника маскирования, при которой символы и числа смешиваются в случайном порядке, скрывая исходное содержимое. Несмотря на то, что это простой в реализации метод, вы можете применять его только к определенным типам данных, и он не делает конфиденциальные данные настолько безопасными, как вы могли бы ожидать.

Например, когда сотрудник с идентификационным номером 934587 в производственной среде выполняет скремблирование символов, в другой среде он будет читать 489357. Однако любой, кто помнит первоначальный порядок, все еще может расшифровать его первоначальное значение.

Обнуление

Обнуление маскирует данные, применяя нулевое значение к столбцу данных, чтобы любой неавторизованный пользователь не видел фактических данных в нем. Это еще один простой метод, но основные проблемы заключаются в том, что он:

• Снижает целостность данных
• Усложняет тестирование и разработку с такими данными

Подстановка

Подстановка маскирует данные, заменяя их другим значением. Это один из наиболее эффективных методов маскирования данных, который сохраняет первоначальный вид данных.

Метод замены может применяться к нескольким типам данных. Например, маскирование имен клиентов с помощью случайного файла поиска. Это может быть довольно сложно выполнить, но это очень эффективный способ защиты данных от утечек.

Перетасовка

Перетасовка похожа на подстановку, но использует тот же отдельный столбец данных маскирования для случайной перетасовки.

Например, перетасовка столбцов с именами сотрудников в нескольких записях о сотрудниках. Выходные данные выглядят как точные данные, но не раскрывают никакой фактической личной информации. Однако, если кто-то узнает алгоритм перетасовки, перетасованные данные могут быть подвергнуты обратному инжинирингу.

Отклонение по количеству и дате

Метод отклонения по количеству и данным применим для сокрытия важной финансовой информации и информации о датах операции.

Например, замаскировав столбец зарплат сотрудников с помощью разницы зарплат сотрудников, вы увидите зарплаты между самыми высокооплачиваемыми и низкооплачиваемыми сотрудниками. Вы можете обеспечить значимость набора данных, применив дисперсию около +/- 10% ко всем зарплатам в наборе.

Дата устаревания

Этот метод маскирования либо увеличивает, либо уменьшает поле даты на основе определенной политики маскирования данных с допустимым диапазоном дат. Например, уменьшение даты в поле рождения на 1000 дней изменит дату «1 января 2021 года» на «07 апреля 2018 года»9.0003

Передовой опыт маскирования данных

Готовы начать маскирование данных? Вот несколько рекомендаций, которым стоит следовать.

Определите конфиденциальные данные

Прежде чем маскировать какие-либо данные, идентифицируйте и каталогизируйте:

• Место(а) хранения конфиденциальных данных компания не нуждается в маскировке. Вместо этого тщательно определите существующие конфиденциальные данные как в рабочей, так и в непроизводственной среде. В зависимости от сложности данных и организационной структуры это может потребовать значительного времени.

  Определите свой стек методов маскирования данных

  Крупным организациям нецелесообразно использовать только один инструмент маскирования для всего предприятия, поскольку данные сильно различаются. Кроме того, выбранный вами метод может потребовать от вас соблюдения определенных внутренних политик безопасности или бюджетных требований. В некоторых случаях вам, возможно, придется разработать свою технику маскировки.

  Итак, учитывайте все эти необходимые факторы, чтобы выбрать правильный набор техник. Синхронизируйте их, чтобы обеспечить использование одного и того же типа данных одним и тем же методом для сохранения ссылочной целостности.

  Защитите свои методы маскирования данных

  Методы маскирования и связанные с ними данные так же важны, как и конфиденциальные данные. Например, метод замены может использовать файл поиска для замены. Если этот файл поиска попадет в чужие руки, они могут раскрыть исходный набор данных.

  Организации должны установить необходимые правила, разрешающие доступ к алгоритмам маскирования только уполномоченным лицам.

  Сделать маскирование воспроизводимым

  Со временем изменения в организации, конкретном проекте или продукте могут привести к изменению данных. Старайтесь не начинать каждый раз с нуля. Вместо этого сделайте маскирование повторяемым, быстрым и автоматическим процессом, чтобы вы могли реализовать его при изменении конфиденциальных данных.

  Определить сквозной процесс маскирования данных

  В организациях должен быть сквозной процесс, включающий:

  • Идентификацию конфиденциальной информации
  • Применение соответствующего метода маскирования данных
  • Непрерывный аудит для обеспечения работает как положено

  Маскирование данных имеет важное значение

  Маскирование данных является важным процессом для многих организаций, которые защищают конфиденциальные данные, скрывая их подлинность.

  Читать по теме

  • Блог BMC о машинном обучении и больших данных
  • Этика данных для компаний
  • Кибератаки с использованием ИИ и как они работают, объяснение
  • Соление и растяжение паролей для корпоративной безопасности
  • 7 Бизнес-критическая политика для ИТ Внедрите их
  • Передовой опыт в области ИТ: лучшее введение

  Эти публикации являются моими собственными и не обязательно отражают позицию, стратегии или мнение BMC.
