Какие инструменты и материалы необходимы для качественной пайки проводов паяльником. Как правильно выбрать паяльник, припой и флюс. Какие дополнительные приспособления пригодятся в процессе пайки.
Основные инструменты и материалы для пайки

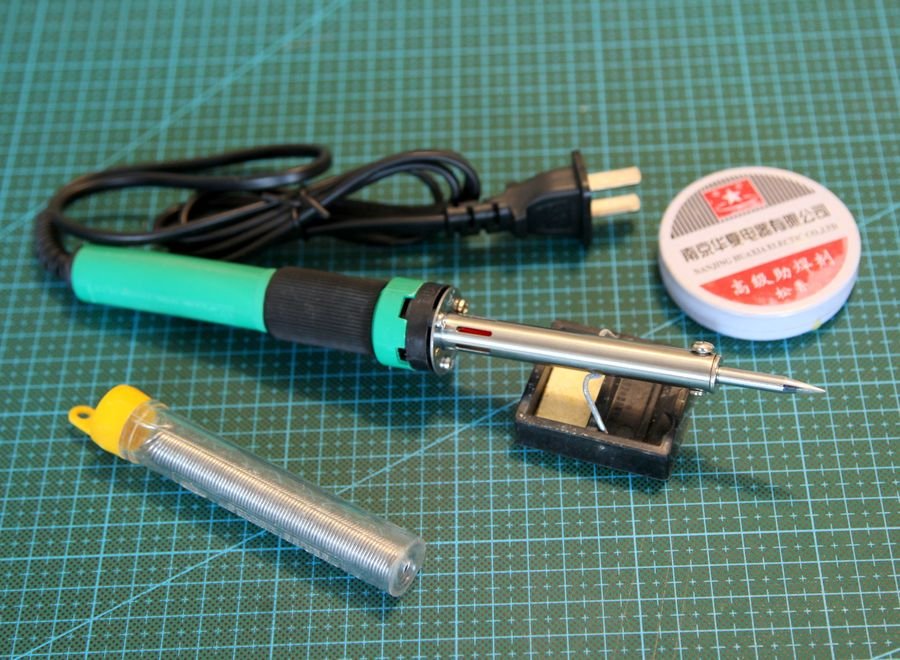

Для качественной пайки проводов паяльником необходим следующий набор инструментов и материалов:
- Паяльник подходящей мощности (30-100 Вт)
- Припой (например, ПОС-61)
- Флюс (канифоль или специальные составы)
- Подставка для паяльника
- Пинцет или плоскогубцы
- Кусачки для проводов
- Изоляционные материалы (изолента, термоусадка)
Правильный выбор и использование этих компонентов обеспечит надежное соединение проводов. Рассмотрим каждый элемент подробнее.
Выбор паяльника для пайки проводов
Паяльник — ключевой инструмент в процессе пайки. При его выборе следует обратить внимание на несколько важных характеристик:
Мощность паяльника
Для пайки проводов оптимальная мощность паяльника составляет 30-100 Вт. Конкретное значение зависит от диаметра проводов:

- 30-40 Вт — для тонких проводов до 0,5 мм
- 60-80 Вт — для проводов 0,5-2,5 мм
- 80-100 Вт — для толстых проводов более 2,5 мм
Слишком маломощный паяльник не сможет быстро нагреть место пайки, а избыточная мощность может привести к перегреву и повреждению изоляции.
Форма и материал жала
Для пайки проводов подойдет коническое или плоское жало. Оптимальный материал — медь с покрытием из железа или никеля. Такое покрытие увеличивает срок службы жала.
Наличие терморегулятора
Паяльники с регулировкой температуры позволяют точно настроить нагрев под конкретную задачу. Это особенно важно при пайке тонких проводов или чувствительных компонентов.
Припой для пайки проводов
Припой — это металлический сплав, который при нагревании расплавляется и соединяет спаиваемые детали. Для пайки проводов обычно используют оловянно-свинцовые припои:
- ПОС-61 (61% олова, 39% свинца) — универсальный припой для большинства задач
- ПОС-40 (40% олова, 60% свинца) — более дешевый вариант для некритичных соединений
- Бессвинцовые припои — экологичные, но требуют более высокой температуры пайки
Припой может быть в виде прутков, проволоки или пасты. Для домашнего использования удобнее всего припой в виде тонкой проволоки с флюсом внутри.

Выбор флюса для пайки
Флюс выполняет несколько важных функций при пайке:
- Очищает поверхность от оксидной пленки
- Улучшает растекание припоя
- Защищает место пайки от окисления
Для пайки проводов можно использовать следующие виды флюсов:
- Канифоль — натуральный и безопасный флюс
- Паяльная кислота — активный флюс для пайки окисленных поверхностей
- Паяльные пасты — удобны в использовании, содержат и флюс, и припой
Канифоль подходит для большинства задач при пайке проводов. Более активные флюсы требуют тщательной очистки после пайки во избежание коррозии.
Дополнительные инструменты для пайки
Помимо основных компонентов, для удобства и повышения качества пайки пригодятся следующие инструменты:
- Подставка для паяльника — обеспечивает безопасность и удобство работы
- Пинцет или плоскогубцы — для удержания и позиционирования проводов
- Кусачки — для зачистки и обрезки проводов
- Отвертка — может понадобиться для разборки устройств
- Мультиметр — для проверки качества соединения
- Увеличительное стекло или лупа — для работы с мелкими деталями
Наличие этих инструментов значительно облегчит процесс пайки и поможет добиться лучшего результата.

Как правильно подготовить провода к пайке
Перед началом пайки необходимо правильно подготовить провода:
- Зачистите концы проводов от изоляции на длину 5-10 мм
- Скрутите многожильные провода
- Обезжирьте концы проводов спиртом или специальным очистителем
- Нанесите флюс на зачищенные участки
- Выполните предварительное лужение — нанесите тонкий слой припоя на концы проводов
Правильная подготовка проводов обеспечит надежное и долговечное соединение при пайке.
Техника безопасности при пайке
Пайка связана с высокими температурами и использованием химических веществ, поэтому важно соблюдать следующие правила безопасности:
- Работайте в хорошо проветриваемом помещении
- Используйте защитные очки
- Не прикасайтесь к нагретым частям паяльника
- Держите паяльник на подставке, когда не используете
- Не оставляйте включенный паяльник без присмотра
- После работы тщательно вымойте руки
Соблюдение этих простых правил поможет избежать ожогов и других травм при пайке.
Как правильно паять провода паяльником
Теперь, когда мы рассмотрели все необходимые инструменты и материалы, разберем пошаговый процесс пайки проводов:

- Подготовьте провода, как описано выше
- Включите паяльник и дождитесь его нагрева
- Соедините подготовленные концы проводов механическим способом (скрутка, обжим)
- Нанесите флюс на место соединения
- Прогрейте место соединения паяльником
- Подайте припой в место контакта паяльника и проводов
- Дождитесь равномерного распределения припоя
- Уберите паяльник и дайте соединению остыть
- Проверьте качество пайки визуально и с помощью мультиметра
- Заизолируйте место пайки изолентой или термоусадочной трубкой
При соблюдении этой технологии вы получите надежное и долговечное соединение проводов.
Типичные ошибки при пайке проводов
Начинающие пайщики часто допускают следующие ошибки:
- Недостаточный прогрев места пайки
- Избыток припоя
- Использование слишком мощного паяльника для тонких проводов
- Недостаточная механическая фиксация проводов перед пайкой
- Пренебрежение использованием флюса
- Перегрев изоляции проводов
Избегайте этих ошибок, и качество ваших паяных соединений значительно улучшится.
Заключение
Пайка проводов паяльником — несложный процесс, требующий однако правильного подбора инструментов и материалов, а также соблюдения технологии. С помощью информации из этой статьи вы сможете подготовиться к пайке и выполнить качественное соединение проводов. Помните о технике безопасности и постоянно практикуйтесь для улучшения своих навыков пайки.

Что нужно для паяния
В статьях для начинающих разбирали уже и как обозначаются радиодетали, и как определить выводы микросхем. Но а теперь коснемся вопроса, что нужно для паяния, так как он всегда актуальный.
Паяльник
Первое что нам понадобиться, это конечно же паяльник.Оптимальный вариант и по цене и по мощности, это паяльник мощностью 60 Вт.
Канифоль
Канифоль, в идеале — проволочный припой, который представляет из себя намотанную на катушку, длинную, тонкую оловянную трубку, похожую на проволоку, в полости которой находится канифоль.
Т.е. при пайке, в этом случае, нам не нужно, как по-старинке, опускать жало паяльника, то в канифоль, то в припой, а все это происходит одновременно в одной точке. Об этом подробнее чуть ниже…
Приобрести все необходимые компоненты можно в ближайшем магазине радиотоваров.
Если у Вас не паяльная станция, которая изначально готова к пайке сразу же после включения, а обычный паяльник, то перед работой (особенно если он новый) его нужно специальным образом подготовить — залудить, иначе паять не будет. Что это такое «залудить», сейчас разберём.

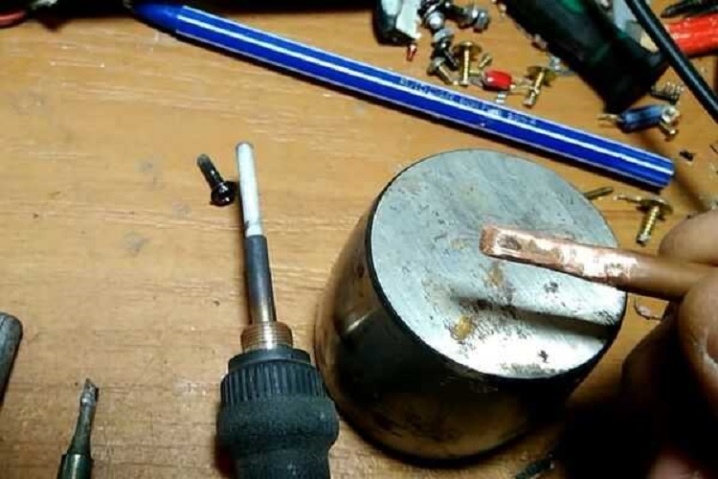

Берём напильник и прикладываем плашмя к срезу жала паяльника. Теперь точим в той же плоскости, периодически посматривая на жало, до тех пор, пока оно не станет плоским, гладким и блестящим.
После этого разогретое жало опускаем в канифоль и сразу в припой (в олово). Прилипать припой к жалу почти не будет, поэтому сразу же после этой процедуры прикладываем жало к небольшой дощечке, желательно природного происхождения (не ДСП) лучше еловой или кедровой (смолянистой), но в принципе сойдёт и любая, только возиться придется дольше.
Итак, повторяем эту процедуру (канифоль → припой → дощечка) до тех пор, пока подготовленный предварительно напильником срез жала из жёлто – с переливом сизого цвета разогретой меди, не станет серебристым и блестящим от покрывающего его равномерно припоя. Вот это и называется «залудить», в данном случае паяльник.
Примерно так должно выглядеть залуженное жало паяльника.
Теперь мы будем учиться припаивать проводок (предварительно его, залудив) к латунной жестянке, тоже залудив её с начала.
Окунаем жало паяльника в канифоль, потом в припой, и сразу же, плоскостью жала параллельно плоскости подносим вплотную к нашей латунной подопытной, не дав испариться канифоли, прижимаем, потом притираем, елозим, в общем – лудим. Если канифоль испарилась или растеклась, процесс повторяем, и постепенно, постепенно наша жестянка покрывается качественно налипшим на неё припоем. Если материал чистый или без сильных окислов, то подобное лужение происходит быстро.
Если используется проволочный припой, то прислоняем жало паяльника к жестянке, а к точке их контакта подносим кончик проволочного припоя, стараясь больше прикасаться к залуженной части паяльника, и трём ею об эту часть, чтобы олово с канифолью обогатило собою место контакта.
Как залудить провод? Теперь лудим проводок. Аккуратно снимаем изоляцию ровно настолько, чтобы нам хватило места для пайки, и для расположения термоусадочной трубки, (или другого изолятора) чтобы потом не возникло каких-нибудь «коротышей» (коротких замыканий)…
Провод лудить проще, т.к. обычно, под изоляцией металл чистый, не окисленный. Его мы окунаем в канифоль, приложив сверху него жало разогретого паяльника и по-потихоньку вытаскиваем провод из под паяльника наружу, после того, как канифоль расплавится и задымится. Это делается, как наверное поняли, для того, чтобы расплавленная канифоль обволокла контактную часть провода. Теперь обогащаем жало паяльника припоем, коснувшись олова, подносим жало к налипшей на проводке канифоли.
Если провод медный и чистый – лужение произойдёт сразу же.
Если нет, то придется, возможно, операцию повторить или воспользоваться вместо канифоли паяльной пастой – специальным химическим веществом, (типа паяльной кислоты, если кто знаком) позволяющей лудить, к примеру, даже железо.
Так выглядит паяльная паста.
Как припаять провод?Есть у нас залуженная подопытная латунная жестянка и залуженный проводок, которые теперь мы обязаны соединить, запечатлеть разогретым припоем и потом остудить, чтобы навсегда сохранить их электрическую связь, что мы и делаем, поднеся залуженную часть провода к залуженной части жестянки.
К месту их контакта подносим обогащённое припоем жало паяльника так, чтобы припой качественно обволок залуженные части припаиваемых деталей. Этому будет способствовать участвующая в процессе канифоль. Если что-то не ладится — окунайте в неё. После того, как детали оказались в расплавленном припое, постарайтесь их больше не шевелить. Можно слегка подуть на место пайки, пока блеск припоя слегка не потемнеет, что будет свидетельствовать о затвердевании пайки.
Всё, поздравляю! У Вас получилось.
Пинцет
Во время пайки не стоит забывать что все элементы подвергаются высокой температуре.
Что бы избежать ожогов,и достичь наибольшего комфорта, мы пользуемся пинцетом.
- Комментарии
Social Comments
Как правильно паять паяльником — как научится самостоятельно паять алюминиевые, медные провода паяльником?
Эта статья поможет вам узнать, как правильно паять паяльником, если вы не держали его в руках до этого. Паяльник – действительно нужная вещь, если вы радиолюбитель, системный администратор, хотите самостоятельно чинить домашнюю электронику или если хотите научиться чему-то новому и полезному.
Важно понимать, что если вам уже сегодня нужно перепаять провода в бытовой технике или спаять материнскую плату в компьютере, прочтения одной статьи будет явно недостаточно. Несмотря на кажущуюся простоту, работа с паяльником – это почти искусство, требующие внимательности, опыта и наличия твердой руки. Прежде чем что-то паять для провода, имеющего ценность, стоит изрядно попрактиковаться на расходном материале.
Принцип работы паяльника
Понять, как работает паяльник, не сложно. Нагревательный элемент разогревается до высокой температуры ( 300 и выше градусов
Паяльник расплавляет припой, заполняющий собой все микропоры металла, взаимодействуя с ними на молекулярном уровне. При охлаждении он «прикипает» и образовывает устойчивую связь между двумя частями провода.
Паяльник и инструменты, необходимые для работы
Отвечая на вопрос «как паять паяльником», необходимо затронуть тему инструмента и расходных материалов, необходимых для осуществления пайки. Итак, чтобы правильно и качественно паять, вам понадобится:
- Сам паяльник
- Специальная подставка
- Припой
- Флюс
- Дополнительные инструменты
Паяльник

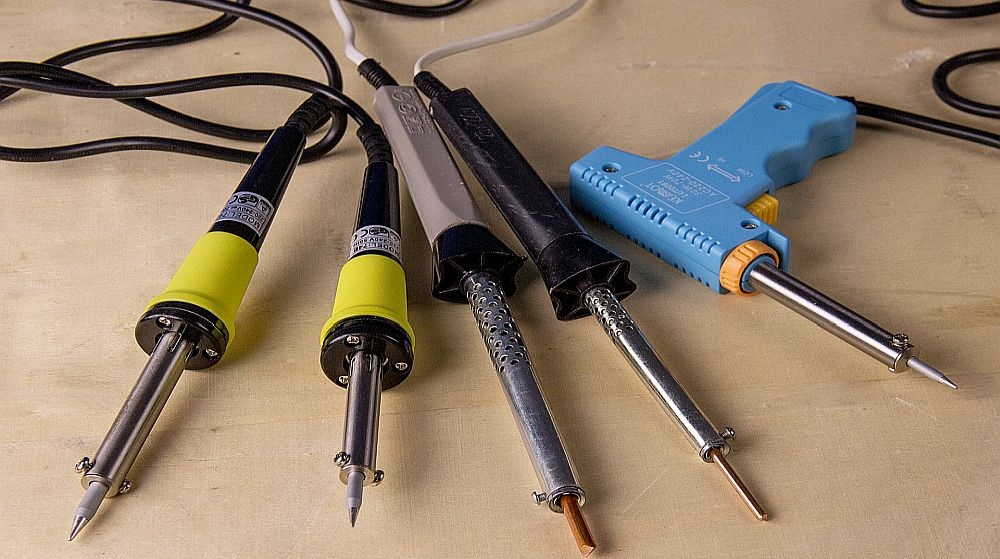

Есть много самых разных моделей, необходимых для решения широкого спектра технических проблем.
- 3-10 Вт. Это самые маломощные модели. Они предназначены для пайки самых маленьких и чувствительных микросхем
- 20-40 Вт. Относятся к категории «бытовых» или радиолюбительских. С их помощью можно как припаять провод, так и транзистор или другую деталь
- 60-100 Вт. Если провода, требующие пайки, очень толстые, подойдет именно этот тип. Он часто используется автолюбителями или профессиональными механиками
- 100 Вт и более. Таким паяльником можно спаять как толстый провод, так и кастрюлю или даже радиатор автомобиля. Они используются только профессионалами, и по понятным причинам неприменимы в быту
Если вы планируете заниматься припайкой радиодеталей, достаточно будет 25 ватного инструмента. Чтобы припаять обычной провод, мощности должно хватить, но для использования в быту стоит подобрать модель в 35 Вт и выше.
Подставки часто продаются в комплекте. Они не только сохраняют рабочий стол от пятен припоя, но и позволяют всегда контролировать положение инструмента. В работе он должен находиться на краю стола. Важно следить за сетевым проводом.
Припой
В этом специальном легкоплавком сплаве, как правило, используются вещества:
- Олово
- Свинец
- Кадмий
Или любой другой металл с подходящей температурой плавления. Самые легкоплавкие имеют температуру плавления до 80 градусов, а наиболее устойчивые – свыше 900.
В быту рекомендуется использовать припой марки ПОС 61. Самый удобный вид – тоненькая проволочка.
Флюс
Так называется специальное вещество, выступающее связующим звеном между припоем и металлом провода. Он помогает адгезии (приставанию) припоя, и успешно защищает его от окисления и помогает обезжириванию. Наиболее популярная марка – ЛТИ 120.
При необходимости он делается самостоятельно. Для этого достаточно растворить канифоль в спирте (примерно 60 на 40% ) и тщательно взболтать.
Дополнительный инструмент
Чтобы удобно и безопасно паять с паяльником, следует обзавестись предметами:
- Кусачки. Ими откусывается провод, снимается изоляция, поддерживается деталь при работе
- Напильник – для очистки нагревающейся части паяльника
- Скальпель с пинцетом. Они помогут не обжечь пальцы при работе с мелкими деталями
Приступая к работе
Новый паяльник необходимо зачистить и облудить. Следует включить его в сеть на 15-20 минут. При этом нередко начинает выгорать заводская смазка, и сам инструмент может немного дымить, это не страшно.
После прогрева следует аккуратно зачистить рабочую поверхность напильником, после чего сразу же обмакивают его в припое. Важно не дать ему окислиться. Теперь инструмент готов к работе.
Важно, если жало вашего инструмента из металлокерамики. Его нельзя обрабатывать напильником. Для этого есть специальная влажная ткань, и ей необходимо аккуратно протереть поверхность.
Как припаять провод: процесс
Очень важно подготовить поверхность. На ней не должно быть посторонних веществ, таких как жир, краска лак, остатки изоляции. От чистоты зависит успех всей работы. Если что-то есть, следует аккуратно зачистить скальпелем и протереть, чтобы не осталось пыли.
Далее вы берете кончиком немного припоя и аккуратно припаиваете в нужном месте. Это не слишком сложный процесс, но он требует «набитой» руки, и в самый первый раз у вас вряд ли получится красивая и аккуратная спайка.
Во время работы стоит помнить ряд правил:
- Спайка должна быть быстрой
- Если не вышло спаять провода сразу, стоит дать им остыть перед второй попыткой. Это вдвойне касается радиодеталей или микросхем
- Следует прикладывать окончание инструмента всей поверхностью, процесс будет наиболее эффективным
Как паять провода более надежно? Следует скрутить их перед началом процедуры. После остывания их изолируют при помощи изоленты, чтобы избежать коротких замыканий при работе.
Хорошая спайка отличается блеском, ровным слоем и отсутствием каких-либо трещин. Тогда она прослужит максимально долго, и у вас не возникнет проблем с прибором.
Техника безопасности
Как паять паяльником и не обжечься? Следует соблюдать технику безопасности. Работа с паяльником – не лучшее время, чтобы испытывать удачу с нарушением правил безопасности. Есть несколько простых советов:
- Освободите рабочую поверхность от посторонних предметов
- Уберите из комнаты излишне любопытных детей и животных
- Следите за шнуром – задев его ногой или рукой, есть риск ожога
- Если в комнате есть посторонние люди, предупредите их, что работаете с включенным паяльником
- Флюса – самую малость. Если использовать слишком много, он может брызнуть на руку, а в худшем случае – прямо в глаза
- Каждый раз следует брать припоя не больше, чем на 2 пайки .
Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхему
Соблюдая эти простые правила, вы убережете себя от крайне неприятных последствий. Если относится к работе серьезно и не оставлять паяльный аппарат без присмотра, проблем возникнуть не должно.
Качественно припаять провода
От того, как провод будет спаян, зависит дальнейшая работа всего прибора. Опытные мастера дают ряд советов для качественного и надежного паяния:
- Если припоя недостаточно, он не сможет как следует скрепить детали и заполнить все зазоры
- При недостаточном количестве флюса на жале, место спайки получается неоднородным и неровным, что негативно сказывается на результате. Это может быть при разогретом инструменте, тогда канифоль испаряется еще до окончания спайки
- Когда канифоли чересчур много, она может выплеснуться и задеть соседние контакты или провода, а в худшем случае – попасть на руку
С опытом приходит умение нагревать паяльник до нужной температуры и использовать ровно столько припоя, сколько необходимо. Соблюдая идеальный баланс, припой самостоятельно принимает нужную форму и правильно обтекает контакты. Нужно стремиться именно к этому.
Лучше всего использоваться паяльники, имеющие терморегулятор. Тогда легко поддерживать нужную температуру, что положительно сказывается на процессе и результате работы. Паяльник без регулятора может быстро перегреваться, а его жало –чернеть от окисления. Тогда его приходится периодически выключать. Поддерживать нужную температуру очень сложно, и пайка получается недостаточно качественной.
Как качественно паять паяльником?
Лучший способ научиться делать что либо – практиковаться. Паяние не исключение. Есть ряд упражнений, помогающих освоить этот, безусловно, сложный, но полезный инструмент.
Следует взять голый или изолированный провод (чтобы попрактиковаться в снятии изоляции) и разрезать его на 12 одинаковых кусков. Чтобы они получились не слишком мелкими, оптимальная длина – 30-40 сантиметров (до разрезки).
После нарезки следует взять паяльник и составить из этих заготовок куб, пользуясь только паяльником и плоскогубцами. Это позволит вам почувствовать инструмент и приловчится к сего использованию. Потом готовый остывший куб следует взять в ладонь и сжать в кулак. Работа удовлетворительна, если спайки останутся целыми. Это можно практиковать для поддержания навыков на высоком уровне, даже если вы – опытный специалист, и уверены в себе.
Второй способ тренировки работы с паяльником требует тонкой проволоки и зачищенного кабеля. Его нужно обмотать вокруг проволоки, а потом аккуратно спаять, пользуясь паяльником и плоскогубцами. Следует практиковаться, пока не получится паять качественно провода с первого раза. После этого стоит приступать к нормальной ответственной работе.
Регулярная практика позволит очень быстро достичь значительного прогресса в пайке. Уже в скором времени вы сможете самостоятельно починить радио, проводку (соблюдая правила осторожности) или другую домашнюю технику. Но до этого стоит доверить это дело специалистам, чтобы не рисковать дорогими предметами.
Что нужно для пайки паяльником проводов?
Один из самых надежных способов соединения проводов — пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником — небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.
Содержание
- Что нужно для пайки паяльником
- Канифоль и флюсы
- Вспомогательные материалы
- Процесс пайки электропаяльником
- Отличия технологии при использовании флюса
- Особенности пайки многожильных проводов
- Можно ли паять медный провод с алюминиевым
- Шаг 1 – Подготавливаем инструмент
- Шаг 2 – Выполняем лужение
- Шаг 3 – Спаиваем жилы
- Важно знать!
- Как правильно паять провода паяльником
- Как правильно паять провода паяльником
- Подготовка паяльника для пайки проводов
- Выбор флюса и припоя для пайки проводов
- Как паять паяльником медные провода
- Тоже интересные статьи
- Пайка проводов паяльником: как сделать правильно
- Что нужно для пайки паяльником
- Канифоль и флюсы
- Вспомогательные материалы
- Процесс пайки электропаяльником
- Отличия технологии при использовании флюса
- Особенности пайки многожильных проводов
- Можно ли паять медный провод с алюминиевым
- Пайка проводов паяльником – технология, инструменты, материалы.
- Итак, как выбрать паяльник для пайки проводов
- Мощность паяльника
- Правильное жало
- Паяльный пистолет мгновенного нагрева
- Правильный набор для пайки
- Подготовка проводов и паяльника к работе
- Как правильно паять провода
Что нужно для пайки паяльником
Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.
Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.
Канифоль и флюсы
Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.
И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.
Припои и флюсы для пайки паяльником медных проводов
Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.
Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).
Удобно пользоваться припоем с канифолью
Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.
Вспомогательные материалы
Для того чтобы нормально паять паяльником провода нужны еще:
- Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.
Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно
Так надо затачивать жало паяльника
Пассатижи — для того чтобы придерживать провода
Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.
Процесс пайки электропаяльником
Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:
- Подготовка проводников. При пайке проводов они освобождаются от изоляции. После этого с них механическим путем удаляется оксидная пленка. Можно использовать небольшой кусок наждачной бумаги с мелким зерном. Металл должен блестеть и быть светлым.
- Лужение. Разогревают паяльник до температуры плавления канифоли (при прикосновении начинает активно плавится). Берут проводник, подносят к куску канифоли, прогревают паяльником так, чтобы вся зачищенная часть провода оказалась погруженной в канифоль. Затем на жало паяльника берут каплю припоя и разносят его по обработанной части проводника. Припой быстро растекается, покрывая тонким слоем провод. Чтобы он распределялся быстрее и равномернее, провод немного поворачивают.
После лужения медные проводники теряют красноту, становясь серебристыми. Так обрабатывают все провода, которые надо будет припаивать
Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т.п.
После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.
Отличия технологии при использовании флюса
Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.
Пайка скрутки с флюсом — быстрее и проще
Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.
Особенности пайки многожильных проводов
Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.
При лужении многожильные провода надо «распушить»
Можно ли паять медный провод с алюминиевым
Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.
Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.
Алюминиевый и медный проводники паять нельзя
Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно тут, но болтовое — наиболее простое и надежное.
Пайка проводов паяльником не представляет ничего сложного, поэтому с таким способом соединения медных жил может справится даже неопытный электрик. Далее мы расскажем, как правильно паять провода в распределительной коробке – месте, где выполняется разводка электропроводки по комнатам. Технология будет предоставлена пошагово, с картинками и видео примерами, чтобы Вам было более понятно, как спаивать два проводка между собой. Сразу же обращаем Ваше внимание на то, что мы будет рассказывать, как спаять жилы из меди. Это связано с тем, что алюминиевые проводники в домашних условиях уже практические не используются. Стандартами ГОСТ соединение разных цветных металлов (алюминиевых и медных проводников) рекомендуется обходить стороной, поэтому единственный безопасный вариант для частного дома и квартиры – спаивание медных жил кабеля.
Шаг 1 – Подготавливаем инструмент
Для начала Вам нужно подготовить паяльник к пайке проводов своими руками. Все, что требуется – тщательно очистить жало от остатков припоя либо других возможных загрязнений.
Для этого можете использовать обычный напильник. Помимо этого Вы должны подготовить припой и флюс, без которых не получится паять провода паяльником. Что касается припоя, для того, чтобы спаять жилы, можно использовать либо сплав олова и свинца, либо специальную нить, как показано на фото ниже.
Флюс необходим для того, чтобы во время пайки припой равномерно покрыл спаиваемые материалы. Помимо этого флюс избавляет медные жилы от оксидной пленки, которая значительно ухудшает надежность соединения. В качестве флюса Вы можете использовать либо канифоль, либо специальную паяльную кислоту. И тот и другой вариант пользуется популярностью у мастеров.
Еще один важный этап подготовки – создание подходящего рабочего места. У Вас должна быть рядом розетка и подставка для паяльника, чтобы технология пайки проводов своими руками была безопасной.
Кстати, Вы можете сделать паяльник своими руками, что не займет много времени и сил. Самодельный аппарат прослужит Вам довольно долго, в чем Вы сами сможете убедиться!
Шаг 2 – Выполняем лужение
Итак, если Вам нужно спаять два силовых провода между собой, то первым делом Вы должны снять полиэтиленовую изоляцию и залудить оголенные жилы, особенно если они очень тонкие. Многожильный проводник перед пайкой сначала скручивается, после чего обрабатывается флюсом, поверх которого наносится тонкий слой разогретого припоя. Обязательно перед тем, как паять, подготовьте жало паяльника – окуните его в флюс (в ту же канифоль, как показывается на фото), а после этого в олово, чтобы кончик был покрыт небольшим слоем припоя.
Лужение проводов для пайки выполнить довольно просто – сначала Вы должны положить оголенную жилу на канифоль, потом прогреть это место паяльником, чтобы проводок погрузился во флюс. После этого его нужно достать и равномерно со всех сторон обработать припоем. Чтобы хорошо нанести разогретый сплав олова и свинца на поверхность, в руках прокручивайте провод во время лужения. Если Вам необходимо соединить жилы в распределительной коробке, для удобства вместо канифоли можете использовать кислоту. Ее достаточно просто нанести кисточкой на поверхность, которую Вам нужно спаять.
Если жилы большого сечения (толстые), лужение выполняется аналогичным образом. Отличие лишь в том, что не нужно предварительно скручивать жилы, как у многопроволочного проводника.
После того, как Вы выполните лужение, можно переходить к процессу пайки. Сразу же обращаем Ваше внимание на то, что выполнять работы необходимо только при отключенном электричестве. Паять провода под напряжением категорически запрещается!
Шаг 3 – Спаиваем жилы
Ну и последнее, что осталось – спаять два подготовленных провода в распредкоробке. Все, что нужно – скрутить либо наложить жилы друг на друга и разогреть место соединения паяльником. Припой расплавится и после того, как застынет – надежно соединит электрические проводники. Советы по соединению проводов пайкой в распределительной коробке мы рассматривали отдельно.
Важный момент – во время пайки не двигайте жилы, иначе соединение будет не достаточно надежным.
Следует также отметить, что предварительное лужение можно и не выполнять, а просто скрутить проводки а распаечной коробке, обработать их флюсом и как следует пропаять. Однако так паять мы Вам не рекомендуем, потому что в этом случае соединение будет на порядок хуже.
Последний штрих – изоляция остывшей области. О том, как изолировать провода мы Вам рассказывали. Лучше всего по отдельности заизолировать каждую жилу изолентой, а поверх нее использовать термоусадочную трубку. На видео ниже Вы можете просмотреть подробно весь порядок пайки:
Учимся паять провода паяльником
Важно знать!
Выше мы рассказали, как правильно паять провода в распределительной коробке, однако такой порядок действий не подойдет, если Вам необходимо спаять контакты с диодной лентой либо вообще на плате (микросхеме). Итак, предоставляем краткий обзор возможных технологий пайки:
- Подключение светодиодной ленты. Если Вам нужно подключить LED ленту, а значит – спаять контакты от блока питания с выводами на ленте (медные кружочки), то сначала залудите жилы плюс и минус, потом обработайте кислотой выводы на ленте и капните на них расплавленный припой. Все, что останется – прижать провода к месту соединения и прогреть паяльником.
Когда припой застынет, заизолируйте оголенную область, используя клеевой пистолет либо термоусадку.
- Работа с платами. Если Вы решили паять провода на микросхеме, то тут уже технология пайки будет более ответственной. Чтобы припаять конденсатор, транзистор, резистор либо тот же светодиод, нужен паяльник мощностью от 5 до 20 Ватт. Более мощный аппарат может перегреть плату и тогда Ваши старания будут напрасны. Помимо этого жало должно быть очень тонким, т.к. излишки олова будут выступать перемычками, которые в свою очередь будут «коротить».
- Пайка наушников. Если Вы вдруг решили отремонтировать наушники со штекером 3.5, которые частенько ломаются в области разъема, то для начала посмотрите видео в интернете, на которых рассказывается, как научиться паять эмалированные тонкие провода с шелковой нитью внутри. Вкратце говоря – Вам придется счистить эмаль до меди, выполнить лужение и после этого только спаять штекер с проводками.
Видео урок по ремонту наушников с микрофоном и штекером 3. 5
На этом технология самостоятельной пайки заканчивается. Надеемся, что теперь Вы знаете, как правильно паять провода большого и маленького сечения в домашних условиях!
Как правильно паять провода паяльником
Просмотров 1 321
Как правильно паять провода паяльником
Правильная пайка проводов отличается надежностью, долговечностью и красивым видом. Чтобы правильно паять медные провода нужно подобрать припой, флюс, сделать подготовку жил проводов. В статье рассмотрен вопрос, как правильно паять медные провода разного сечения электрическим паяльником.
Инструменты и материалы для пайки медных проводов
Подготовка паяльника для пайки проводов
Выбор мощности паяльника зависит от сечения проводов. Для тонких одножильных, многожильных медных проводов, дорожек печатных плат подойдёт паяльник с жалом в 3 мм и мощностью 25 Вт. Для сечения проводов от 2 мм и более, нужен паяльник мощностью 60 Вт, а для массивных деталей используют молотковый паяльник мощностью 200 Вт.
Жало паяльника должно быть чистым, без раковин. Чтобы выровнять жало паяльника используют мелкий напильник. После обработки жала его лудят, чтобы медь не окислялась. Также важным элементом при пайке является подставка для паяльника. Если хотите качественно паять мелкие провода, элементы радиоэлектронной платы, нужно иметь регулятор температуры жала паяльника.
Таким регулятором можно точно выставить температуру паяльника для припоев разных марок. Лучшим вариантом регулятора температуры жала паяльника будет устройство с датчиком температуры, который устанавливается на жало паяльника. Установленная температура жала не будет зависеть от изменений сетевого напряжения.
Регулятор температуры для паяльника
Так как при пайке электрическим паяльником образуются ядовитые пары припоя и дым от канифоли, рабочее место нужно оборудовать хорошей вытяжной вентиляции. Освещение рабочего места не должно быть тусклым. Для удобства ремонта электронных плат можно приобрести специальный держатель плат с линзой и подсветкой.
Можно сделать простой регулятор температуры для паяльника своими руками
Выбор флюса и припоя для пайки проводов
В зависимости от типа пайки выбирается марка припоя. Самая распространенная марка припоя это ПОС-61. Припой оловянно-свинцовый с содержанием олова 61%. Температура плавления у него 190 С, и подходит он для любых паяльников. Этот припой используется там, где нет нагрузки на соединение.
Если соединение проводов должно быть прочным, выбирают припой марки ПОС 40 или ПОС 30. Удобно пользоваться припоем ПОС-61 в виде прутка намотанного на катушку. Диаметр припоя от 1 до 3 мм. Иногда встречается полый припой с залитой внутрь канифолью.
Также в зависимости от вида пайки проводов существуют различные флюсы, гели, канифоль. Флюс необходим при пайке проводов, так как он удаляет оксиды с поверхности спаиваемых проводов, а также снижает поверхностное натяжение припоя, что позволяет припою легко растекаться по свариваемым поверхностям.
Также флюсы хорошо обезжиривают поверхности. Ещё одно достоинство флюсов — это защита нагретых поверхностей от оксидов. Без флюсов пайка медных проводов паяльником была бы затруднена. Многие флюсы содержат такие активные вещества как кислоты, растворители. Эти активные вещества остаются на поверхности провода и в припое.
Со временем они разрушают соединения проводов. Поэтому в ПУЭ запрещено использовать активные флюсы для пайки соединений при монтаже электропроводки. в электрических щитах. Эти флюсы запрещены и в радиоэлектронной промышленности, однако многие электрики используют их, ведь не себе же.
Флюсы на основе канифоли для пайки электрическим паяльником
Не спорю, такие флюсы обеспечивают быструю, удобную даже красивую пайку, но никто не задумывается над последствиями. Существует флюс на основе канифоли, который обладает высокими характеристиками при пайке проводов паяльником. Пайки получаются красивые, долговечные и надежные.
Этот флюс используют также при пайке электронных плат. Сделать его довольно легко. Обычно берут кусок канифоли, разбивают его в порошок и растворяют в любом 90% спирте в соотношении 50% на 50%, по объему. Растворяется канифоль в спирте легко. Для работы с канифолью используют кисточку.
Как паять паяльником медные провода
Первым пунктом пайки поставим очистку проводов от оксидной пленки. Окисной пленкой покрыт не только алюминий, но и медь. Присутствие ее на меди затрудняет лужение проводов, лужение происходит участками, неравномерно. Поэтому чистят медный провод острым ножом со всех сторон.
После снятия оксидов, поверхность провода смачивают кисточкой с жидкой канифолью. Жалом паяльника берут немного припоя и проводят лужение провода. Провод можно не прокручивать, движение жалом паяльника вперед, и мы видим, как припой мгновенно растекается по всему проводу.
Припой прутком 2 мм
Теперь еще один важный момент, перед тем как паять медные провода — это соединение. Запомните, все соединения проводов должны быть закреплены. Способы крепления проводов показаны на рисунке ниже. Нельзя паять внахлёст без крепления. Пайка получается очень слабой, хотя и ровной. Такая пайка долго не выдерживает механическую нагрузку, небольшую вибрацию.
Способы соединения проводов скруткой
После соединения луженых проводов скруткой, наносят кисточкой немного жидкой канифоли и паяют. Небольшое движение жалом паяльника вперед от изоляции и идеальная пайка готова. Почему здесь можно паять от изоляции, потому что пайка жидкой канифолью происходит за очень короткое время и изоляция провода не успевает подгореть. После пайки остатки канифоли смываются жесткой щеточкой со спиртом.
Визуально можно определить качество пайки электропроводки и электронных плат:
1. Пайка должна быть скелетной, то есть должно просматриваться скелетное соединение проводов, выводов элементов.
2. Пайка должна быть глянцевой, без раковин и пузырей.
На качество пайки влияет температура жала паяльника. Для ПОС 61 температура жала 190 С, с небольшой коррекции в верхнюю сторону. Коррекцию температуры жала паяльника определяют опытным путем по плавлению припоя. Припой должен легко плавиться, и хорошо держаться на жале паяльника. Если припой собирается в капли и стекает, значит паяльник перегрет.
Часто спрашивают — можно ли паять под напряжением. Ответ однозначен — нет. Под напряжением любые электротехнические работы (кроме измерительных) запрещены. На корпусе паяльника может присутствовать сетевое напряжение, при попытке пайки проводов под напряжением произойдет короткое замыкание.
Тоже интересные статьи
Электропроводка в бане
Ремонт электропроводки. Ремонт электропроводки в квартире своими руками
Замена электропроводки в квартире
Установка электросчетчика в частном доме на улице: правила
Главная » Электрика » Пайка проводов паяльником: как сделать правильно
Пайка проводов паяльником: как сделать правильно
Один из самых надежных способов соединения проводов — пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником — небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.
Что нужно для пайки паяльником
Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.
Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.
Канифоль и флюсы
Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.
И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.
Припои и флюсы для пайки паяльником медных проводов
Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.
Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).
Удобно пользоваться припоем с канифолью
Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.
Вспомогательные материалы
Для того чтобы нормально паять паяльником провода нужны еще:
- Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.
Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно
Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.
Так надо затачивать жало паяльника
Пассатижи. Удерживать провода пальцами во время пайки сложно — медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их удерживать пассатижами. Только должны инструмент должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку — сталь тоже быстро нагревается.
Пассатижи — для того чтобы придерживать провода
Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.
Процесс пайки электропаяльником
Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:
- Подготовка проводников. При пайке проводов они освобождаются от изоляции. После этого с них механическим путем удаляется оксидная пленка. Можно использовать небольшой кусок наждачной бумаги с мелким зерном. Металл должен блестеть и быть светлым.
- Лужение. Разогревают паяльник до температуры плавления канифоли (при прикосновении начинает активно плавится). Берут проводник, подносят к куску канифоли, прогревают паяльником так, чтобы вся зачищенная часть провода оказалась погруженной в канифоль. Затем на жало паяльника берут каплю припоя и разносят его по обработанной части проводника. Припой быстро растекается, покрывая тонким слоем провод. Чтобы он распределялся быстрее и равномернее, провод немного поворачивают. После лужения медные проводники теряют красноту, становясь серебристыми. Так обрабатывают все провода, которые надо будет припаивать
Залуженные проводники складывают вместе, поправляя их пальцами — чтобы они плотно прилегали один к другому. Если пайка должна быть большой протяженности, можно сделать скрутку. Придерживая проводники, на жало берут припой, прижимают его к месту пайки, прикладывая некоторое усилие. При этом место пайки разогревается, начинает кипеть канифоль, припой растекается. Когда он покроет всю зону, затечет между проводниками, можно считать что пайка паяльником проводников закончена. Их еще некоторое время удерживают неподвижно — пока припой не остынет (для ускорения процесса на это место дуют).
Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т.п.
После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.
Отличия технологии при использовании флюса
Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.
Пайка скрутки с флюсом — быстрее и проще
Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.
Особенности пайки многожильных проводов
Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.
При лужении многожильные провода надо «распушить»
Можно ли паять медный провод с алюминиевым
Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.
Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.
Алюминиевый и медный проводники паять нельзя
Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно тут. но болтовое — наиболее простое и надежное.
Пайка проводов паяльником – технология, инструменты, материалы.
На первый взгляд – спаять провода самая простая задача. Однако, существует ряд нюансов, которые необходимо знать как начинающему, так и опытному радиолюбителю.
Прежде всего, рассмотрим технологию пайки:
Соединение пайкой – не что иное, как диффузия, то есть проникновение частиц металла друг в друга. Это свойство соединяемых материалов обеспечивает как высокую прочность, так и электропроводность соединения.
Разумеется, для взаимного проникновения, хотя бы один из металлов должен перейти в жидкое агрегатное состояние, то есть расплавиться. Чтобы обеспечить адгезию – металлы должны подходить друг к другу, а их поверхность очищена от загрязнений и окислов.
Для качественного соединения необходимо выполнить три правила:
- Припой, совместимый со спаиваемым металлом;
- Флюс, обеспечивающий очистку выбранного материала от окислов;
- Правильно подобранный паяльник.
Начнем с третьего пункта. Сразу оговоримся, что греть металл и плавить припой можно при помощи газовой горелки или строительного фена. Но это – тема других публикаций.
Итак, как выбрать паяльник для пайки проводов
В качестве примера рассмотрим обычные провода, сечением 0,8 – 3,5 квадратов, что является самым распространенным размером при бытовых монтажных работах.
Более тонкие провода применяются при сборке монтажных плат, и для работы с ними подходит паяльник для микросхем. Более толстые проводники применяются в энергоснабжении, там несколько иная технология пайки.
Мощность паяльника
Прежде всего, паяльник подбирается по мощности, а не по температуре жала. Провода, особенно медные, имеют высокую теплопроводность. Когда вы касаетесь кончиком паяльника места пайки, часть тепловой мощности моментально рассеивается по проводнику. Это необходимо учитывать, зная толщину жилы.
Паяльник для проводов должен иметь мощность 40-60 Вт. Меньшая мощность будет распределяться по кабелю, и вам придется затрачивать много времени на разогрев места соединения.
Во-первых, качество пайки ухудшится.
Во-вторых – от продолжительного нагрева повредится изоляция.
Слишком высокая мощность моментально выпарит флюс и также расплавит изоляцию.
Неправильно подобранная температура доставляет дискомфорт радиолюбителю. Как правило, один из спаиваемых проводов приходится удерживать руками. Если он разогревается по всей длине – можно обжечь пальцы.
Мощность считается достаточной, если на спайку уходит не более 2-3 секунд. Разумеется, при условии полного расплавления припоя и растекании его по металлу проводника.
ВАЖНО! Лучше выбрать более «холодный», но мощный паяльник с толстым жалом, чем маломощный но «горячий».
Правильное жало
Идеальный вариант для соединения проводов – медное жало с расплющенным концом.
Медь позволит накопить достаточно тепловой энергии, чтобы она не рассеивалась по проводам. А плоский конец обеспечит широкое пятно контакта. Недостаток медного наконечника – склонность к окислению. Даже тончайший слой окисла становится теплоизолирующей прокладкой, ухудшая нагрев рабочей зоны.
Можно паять и современными коническими жалами из композитных материалов или керамики.
Разница лишь в методике. Такое жало необходимо прижимать не поперек, а вдоль, что не всегда удобно.
Паяльный пистолет мгновенного нагрева
Неплохой вариант для пайки проводов. Высокая температура наконечника и протекающий ток от трансформатора моментально прогревают место спайки, не успевая расплавить изоляцию.
Если жало имеет форму петли – можно охватывать спайку со всех сторон, повышая эффективность нагрева. Однако такие паяльники стоят дороже обычных.
Правильный набор для пайки
С основным инструментом определились. Кроме собственно паяльника, необходим определенный набор сопутствующих материалов и приспособлений.
- Устройство для снятия изоляции, или монтажный нож. Особых критериев нет, главное – чтобы жилы при зачистке не обрывались. Также надо иметь нож для снятия лакового покрытия с оголенных жил;
- Флюс.
Его выбор — это почти религия. Делают из самых разных материалов, он может быть твердым, желеобразным или жидким – назначение одно. Точнее два: очистить поверхность и не дать образоваться окислу.
Наиболее удачный вариант – банальная сосновая канифоль. Единственный недостаток – слабая текучесть (в нашем случае должна проникать в скрутку), и при перегреве образуется нагар. Многие пользуются т.н. паяльным салом. Отдать предпочтение какому-то варианту бессмысленно. Всякий кто знает, как работать с паяльником – имеет в арсенале любимый флюс.
- Паяльные тиски. Приспособление очень полезное. Их необходимо либо купить, либо изготовить самостоятельно;
Именно при пайке проводов чаще всего не хватает третьей руки. Да и сам объект нагревается настолько сильно, что лучше закрепить его в стороннем держателе.
Подставка для паяльника. Обязательный атрибут радиолюбителя. Изготовьте ее из любого негорючего материала. Главное – чтобы паяльник не лежал на столе включенным, а тем более – не скатился вам на колени или на пол; Губка для очистки жала. Подойдет любая несинтетическая плотная ткань, смоченная мыльным раствором. Хороший вариант – сукно, прибитое на деревянный брусок.
Подготовка проводов и паяльника к работе
Это покажется странным, но многие радиолюбители не знают, как правильно облудить паяльник. Мало того, как залудить провода – тоже знают немногие.
Сразу оговоримся – лудить необходимо только медные наконечники. Жала из керамики или композитных материалов достаточно очистить без использования абразива.Для начала, жало извлекают из нагревательной трубки. Напильником или надфилем придают ему необходимую форму кончика.
Затем зачищают наждачной бумагой (мелкой) до блеска. Обработке подлежит вся поверхность жала, а лужению – только кончик. После этого, в баночку с канифолью кладут кусок припоя, и помещают нагретый паяльник под олово.
Видео урок пайки проводов с применением обычной канифоли.
ВАЖНО! Температура не должна превышать 300 градусов, в противном случае жало моментально покроется окислом .
Расплавленная канифоль очистит медь, а припой растечется по поверхности. Есть еще способ, используемый во время работ. На деревяшку (лучше хвойных пород) кладется кусочек канифоли и припоя.
Кончиком разогретого паяльника надо энергично растереть эту смесь по дереву. Происходит одновременно механическая очистка и лужение.
Провода перед пайкой надо лудить обязательно. Иначе вы потратите много времени на прогрев, изоляция расплавится, а пайка получится некачественной.
Исключение делается в случае, когда необходимо сделать скрутку из многожильных проводов. Тогда лужение и пайку можно совместить. В остальных случаях, кончики соединяемых проводников должны быть пропитаны расплавленным припоем.
Кончик провода разделывается, механическим способом удаляется лаковое покрытие, и немедленно производится очистка флюсом. После чего, на паяльник набирается капелька припоя, и провод покрывается оловом от края к изоляции.
Можно проделать это прямо в баночке с канифолью, просто будет больше дыма.
После подготовительных процедур, приступаем к соединению.
Как правильно паять провода
Несмотря на то, что при хорошем качестве припоя можно делать пайку внахлест, лучше будет предварительно сделать скрутку. Так и прочность, и электрический контакт будут надежней.
Варианты скруток на схеме:
Если провод одножильный, после облуживания делается скрутка и производится пайка. Многожильный провод можно сразу после зачистки скрутить, а затем спаять. Жало паяльника должно иметь контакт с проводом, максимально возможной площади, для обеспечения прогрева.
Хорошая пайка получается, если соединение греется паяльником, а припой подается в рабочую зону отдельно. Тогда не придется отрывать жало от места нагрева для забора очередной порции олова.
Как только вы увидите «закипание» припоя, и он заполнит все полости – можно убирать паяльник.
ВАЖНО! Нельзя перемещать провода до появления матового налета на олове, свидетельствующем о «схватывании» спайки.
Качественно пропаянное соединение выглядит так:
Нигде не видно голого металла, поверхность припоя гладкая, без раковин, ровного матового оттенка.
Как правильно паять провода: видео, технология, порядок пайки
- Статья
- Видео
Пайка проводов паяльником не представляет ничего сложного, поэтому с таким способом соединения медных жил может справится даже неопытный электрик. Далее мы расскажем, как правильно паять провода в распределительной коробке – месте, где выполняется разводка электропроводки по комнатам. Технология будет предоставлена пошагово, с картинками и видео примерами, чтобы Вам было более понятно, как спаивать два проводка между собой. Сразу же обращаем Ваше внимание на то, что мы будет рассказывать, как спаять жилы из меди. Это связано с тем, что алюминиевые проводники в домашних условиях уже практические не используются. Стандартами ГОСТ соединение разных цветных металлов (алюминиевых и медных проводников) рекомендуется обходить стороной, поэтому единственный безопасный вариант для частного дома и квартиры – спаивание медных жил кабеля.
- Шаг 1 – Подготавливаем инструмент
- Шаг 2 – Выполняем лужение
- Шаг 3 – Спаиваем жилы
- Важно знать!
Шаг 1 – Подготавливаем инструмент
Для начала Вам нужно подготовить паяльник к пайке проводов своими руками. Все, что требуется – тщательно очистить жало от остатков припоя либо других возможных загрязнений.
Для этого можете использовать обычный напильник. Помимо этого Вы должны подготовить припой и флюс, без которых не получится паять провода паяльником. Что касается припоя, для того, чтобы спаять жилы, можно использовать либо сплав олова и свинца, либо специальную нить, как показано на фото ниже.
Флюс необходим для того, чтобы во время пайки припой равномерно покрыл спаиваемые материалы. Помимо этого флюс избавляет медные жилы от оксидной пленки, которая значительно ухудшает надежность соединения. В качестве флюса Вы можете использовать либо канифоль, либо специальную паяльную кислоту. И тот и другой вариант пользуется популярностью у мастеров.
Еще один важный этап подготовки – создание подходящего рабочего места. У Вас должна быть рядом розетка и подставка для паяльника, чтобы технология пайки проводов своими руками была безопасной.
Кстати, Вы можете сделать паяльник своими руками, что не займет много времени и сил. Самодельный аппарат прослужит Вам довольно долго, в чем Вы сами сможете убедиться!
Шаг 2 – Выполняем лужение
Итак, если Вам нужно спаять два силовых провода между собой, то первым делом Вы должны снять полиэтиленовую изоляцию и залудить оголенные жилы, особенно если они очень тонкие. Многожильный проводник перед пайкой сначала скручивается, после чего обрабатывается флюсом, поверх которого наносится тонкий слой разогретого припоя. Обязательно перед тем, как паять, подготовьте жало паяльника – окуните его в флюс (в ту же канифоль, как показывается на фото), а после этого в олово, чтобы кончик был покрыт небольшим слоем припоя.
Лужение проводов для пайки выполнить довольно просто – сначала Вы должны положить оголенную жилу на канифоль, потом прогреть это место паяльником, чтобы проводок погрузился во флюс. После этого его нужно достать и равномерно со всех сторон обработать припоем. Чтобы хорошо нанести разогретый сплав олова и свинца на поверхность, в руках прокручивайте провод во время лужения. Если Вам необходимо соединить жилы в распределительной коробке, для удобства вместо канифоли можете использовать кислоту. Ее достаточно просто нанести кисточкой на поверхность, которую Вам нужно спаять.
Если жилы большого сечения (толстые), лужение выполняется аналогичным образом. Отличие лишь в том, что не нужно предварительно скручивать жилы, как у многопроволочного проводника.
После того, как Вы выполните лужение, можно переходить к процессу пайки. Сразу же обращаем Ваше внимание на то, что выполнять работы необходимо только при отключенном электричестве. Паять провода под напряжением категорически запрещается!
Шаг 3 – Спаиваем жилы
Ну и последнее, что осталось – спаять два подготовленных провода в распредкоробке. Все, что нужно – скрутить либо наложить жилы друг на друга и разогреть место соединения паяльником. Припой расплавится и после того, как застынет – надежно соединит электрические проводники. Советы по соединению проводов пайкой в распределительной коробке мы рассматривали отдельно.
Важный момент – во время пайки не двигайте жилы, иначе соединение будет не достаточно надежным.
Следует также отметить, что предварительное лужение можно и не выполнять, а просто скрутить проводки а распаечной коробке, обработать их флюсом и как следует пропаять. Однако так паять мы Вам не рекомендуем, потому что в этом случае соединение будет на порядок хуже.
Последний штрих – изоляция остывшей области. О том, как изолировать провода мы Вам рассказывали. Лучше всего по отдельности заизолировать каждую жилу изолентой, а поверх нее использовать термоусадочную трубку. На видео ниже Вы можете просмотреть подробно весь порядок пайки:
Учимся паять провода паяльником
Важно знать!
Выше мы рассказали, как правильно паять провода в распределительной коробке, однако такой порядок действий не подойдет, если Вам необходимо спаять контакты с диодной лентой либо вообще на плате (микросхеме). Итак, предоставляем краткий обзор возможных технологий пайки:
- Подключение светодиодной ленты. Если Вам нужно подключить LED ленту, а значит – спаять контакты от блока питания с выводами на ленте (медные кружочки), то сначала залудите жилы плюс и минус, потом обработайте кислотой выводы на ленте и капните на них расплавленный припой. Все, что останется – прижать провода к месту соединения и прогреть паяльником. Когда припой застынет, заизолируйте оголенную область, используя клеевой пистолет либо термоусадку.
- Работа с платами. Если Вы решили паять провода на микросхеме, то тут уже технология пайки будет более ответственной. Чтобы припаять конденсатор, транзистор, резистор либо тот же светодиод, нужен паяльник мощностью от 5 до 20 Ватт. Более мощный аппарат может перегреть плату и тогда Ваши старания будут напрасны. Помимо этого жало должно быть очень тонким, т.к. излишки олова будут выступать перемычками, которые в свою очередь будут «коротить».
- Пайка наушников.
Если Вы вдруг решили отремонтировать наушники со штекером 3.5, которые частенько ломаются в области разъема, то для начала посмотрите видео в интернете, на которых рассказывается, как научиться паять эмалированные тонкие провода с шелковой нитью внутри. Вкратце говоря – Вам придется счистить эмаль до меди, выполнить лужение и после этого только спаять штекер с проводками.
Видео урок по ремонту наушников с микрофоном и штекером 3.5
На этом технология самостоятельной пайки заканчивается. Надеемся, что теперь Вы знаете, как правильно паять провода большого и маленького сечения в домашних условиях!
Учимся паять провода паяльником
Видео урок по ремонту наушников с микрофоном и штекером 3.5
подготовка к работе, технология пайки
Один из наиболее надежных способов соединения проводов и деталей — пайка. Как правильно паять паяльником, как подготовить паяльник к работе, как получить надежное соединение — обо всем этом дальше.
Содержание статьи
- 1 Подготовка паяльника к работе
- 1.1 Выбор мощности
- 1.2 Подготовка к работе
- 1.2.1 Заточка жала
- 1.2.2 Лужение паяльника
- 2 Технология пайки паяльником
- 3 Подготовка к пайке
- 4 Обработка флюсом или лужение
- 4.1 Лужение
- 4.2 Обработка флюсом
- 5 Разогрев и выбор температуры
- 6 Внесение припоя
- 7 Как правильно паять паяльником: несколько советов
- 7.1 Как научиться паять паяльником
- 7.2 После завершения пайки
Подготовка паяльника к работе
В быту используются «обычные» электрические паяльники. Есть, работающие от 220 В, есть — от 380 В, есть — от 12 В. Последние отличаются небольшой мощностью. Используются, в основном, на предприятиях в помещениях с повышенной опасностью. Можно их применять и в бытовых целях, но нагрев их происходит медленно, да и мощность маловата…
Выбрать надо тот, Который удобно «лежит» в руке
Выбор мощности
Мощность паяльника выбирается в зависимости от характера работы:
В домашнем хозяйстве достаточно иметь два паяльника — один маломощный — 40-60 Вт, и один «средний» — около 100 Вт. С их помощью можно будет покрыть около 85-95% потребностей. А пайку толстостенных деталей все равно лучше доверить профессионалу — тут нужен специфический опыт.
Подготовка к работе
Когда паяльник включается в сеть первый раз, часто он начинает дымить. Это выгорают смазочные материалы, которые были использованы в процессе производства. Когда дым перестает выделяться, паяльник выключают, ждут пока он остынет. Дальше надо заточить жало.
Сначала надо выжечь смазку
Заточка жала
Далее надо подготовить к работе жало. Это цилиндрический стержень, сделанный из медного сплава. Фиксируется при помощи прижимного винта, который находится в самом конце термокамеры. В более дорогих моделях жало может быть слегка заточено, но, в основном, заточки нет.
Как подготовить паяльник к работе
Изменять будем самый кончик жала. Использовать можно молоток (сплющивать медь как вам нужно), напильник или наждак (просто стачивать ненужное). Форму жала выбирают в зависимости от предполагаемого типа работ. Его можно:
- Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
- Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
- Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.
Более универсальным считается заточка «лопаткой». Если ее сформировать при помощи молотка, медь уплотняется, корректировать наконечник надо будет реже. Ширину «лопатки» можно делать больше или меньше, подрабатывая ее по сторонам напильником или наждаком. С этим типом заточки работать можно с тонкими и средними паяемыми деталями (поворачивать жало в нужное положение).
Лужение паяльника
Если жало паяльника не имеет защитного покрытия, его необходимо залудить — покрыть тонким слоем олова. Это защитит его от коррозии и быстрого износа. Делают это при первом же включении инструмента, когда дым перестал выделяться.
Первый способ лужения жала паяльника:
- довести до рабоче температуры;
- прикоснуться к канифоли;
- расплавить припой и растереть его вдоль всего жала (можно деревянной щепкой).
Технология пайки паяльником
Практически все сейчас пользуются электрическими паяльниками. Те, у кого работа связна с пайкой, предпочитают иметь паяльную станцию, «любители» предпочитают обходиться обходиться обычными паяльниками без регуляторов. Иметь несколько паяльников разной мощности достаточно для работ разного типа.
Чтобы разобраться как правильно паять паяльником, надо хорошо представлять себе процесс в общем, затем углубляться в нюансы. Потому начнем с краткого описания последовательности действий.
Пайка подразумевает последовательность повторяющихся действий. Говорить будем о пайке проводов или радиотехнических деталей. Именно с ними приходится встречаться в хозяйстве чаще. Действия такие:
На этом пайка закончена. Надо остудить припой и проверить качество соединения. Если все сделано правильно, место пайки имеет яркий блеск. Если припой выглядит тусклым и пористым — это признак недостаточной температуры во время пайки. Сама пайка называется «холодной» и не дает требуемого электрического контакта. Она легко разрушается — достаточно потянуть провода в разные стороны или даже подковырнуть чем-то. Еще место пайки может быть обугленным — это признак обратной ошибки — слишком высокой температуры. В случае с проводами она часто сопровождается оплавлением изоляции. Тем не менее, электрические параметры бывают нормальными. Но, если паяются проводники при устройстве проводки, лучше переделать.
Подготовка к пайке
Сначала поговорим о том, как правильно паять паяльником провода. Для начала надо удалить изоляцию. Длина оголяемого участка может быть разной — если паять собираетесь проводку — силовые провода, оголяют 10-15 см. Если припаять надо малоточные проводники (те же наушники, например), длина оголяемого участка небольшая — 7-10 мм.
Зачищаем от изоляции
После снятия изоляции необходимо провода осмотреть. Если есть на них лак или оксидная пленка, ее надо удалить. У свежезачищенных проводов оксидной пленки обычно не бывает, а лак иногда присутствует (медь имеет не рыжий цвет, а коричневатый). Оксидную пленку и лак можно удалить несколькими способами:
- Механически. Использовать наждачную бумагу с мелким зерном. Ею обрабатывают оголенную часть провода. Так можно сделать с одножильными проводами довольно большого диаметра. Обрабатывать наждачной бумагой тонкие проводки неудобно. Многожильные так вообще можно оборвать.
- Химический способ. Оксиды хорошо растворяются спиртом, растворителями. Лаковое защитное покрытие снимается при помощи ацетилсалициловой кислоты (обычный аптечный аспирин).
Провод кладут на таблетку, прогревают паяльником. Кислота разъедает лак.
В случае с лакированными (эмалированными) проводами можно обойтись без зачистки — нужно использовать специальный флюс, который так и называется «Флюс для пайки эмалированных проводов». Он сам разрушает защитное покрытие во время пайки. Только чтобы впоследствии он не начал разрушать проводники, его после окончания пайки его надо удалить (влажной тряпкой, губкой).
Как перед пайкой очистить проводники от лакового покрытия
Если припаять надо провод к какой-то металлической поверхности (например, провод заземления к контуру), процесс подготовки мало чем меняется. Площадку, к которой будет припаиваться провод, надо зачистить до чистого металла. Сначала механически удаляются все загрязнения (включая краску, ржавчину и т.д.), после чего при помощи спирта или растворителя поверхность обезжиривается. Далее можно паять.
Обработка флюсом или лужение
При пайке главное — обеспечить хороший контакт спаиваемых деталей. Для этого перед началом пайки соединяемые детали надо залудить или обработать флюсом. Эти оба процесса взаимозаменяемы. Их основное назначение — улучшить качество соединения, облегчить сам процесс.
Процесс пайки начинается с лужения проводов
Лужение
Для обработки проводов потребуется хорошо разогретый паяльник, кусок канифоли, небольшое количество припоя.
Берем зачищенный провод, укладываем его на канифоль, прогреваем паяльником. Прогревая, поворачиваем проводник. Когда провод окажется весь в расплавленной канифоли, на жало паяльника набираем немного припоя (просто прикасаемся жалом). Затем вынимаем провод из канифоли и кончиком жала проводим по оголенному проводнику.
Лужение проводов — обязательный этап при пайке
При этом припой тончайшей пленкой покрывает металл. Если это медь, из желтой, она становится серебристой. Провод тоже надо немного поворачивать, а жало двигать вверх/вниз. Если проводник хорошо подготовлен, он полностью становится серебристым, без пропусков и желтых дорожек.
Обработка флюсом
Тут все и проще, и сложнее. Проще в том смысле, что нужен только состав и кисточка. Кисточку обмакиваем в флюс, наносим тонким слоем состав на место пайки. Все. В этом простота.
Сложность в выборе флюса. Есть много разновидностей этого состава и под каждый вид работы надо подбирать свой. Так как сейчас говорим о том, как правильно паять паяльником провода или электронные компоненты (платы), то приведем несколько примеров хороших флюсов для этого типа работ:
Для пайки электронных компонентов (печатных плат) не используйте активные (кислотные) флюсы. Лучше — на водной или спиртовой основе. Кислотные же имеют хорошую электропроводность, что может нарушить работу устройства. Также они очень химически активны и могут вызвать разрушение изоляции,коррозию металлов. Благодаря своей активности они очень хорошо подготавливают к пайке металлы, потому их используют, если надо припаять провод к металлу (обрабатывают саму площадку). Наиболее распространенный представитель — «Паяльная кислота».
Разогрев и выбор температуры
Если хотите знать, как правильно паять паяльником, надо научиться определять достаточно ли разогрето место пайки. Если пользуетесь обычным паяльником, ориентироваться можно по поведению канифоли или флюса. При достаточном уровне нагрева они активно кипят, выделяют пар, но не горят. Если поднять жало, капли кипящей канифоли остаются на кончике жала.
При использовании паяльной станции исходят из таких правил:
То есть, на станции выставляем на 60-120°С выше, чем температура плавления припоя. Зазор температур, как видите большой. Как выбрать? Зависит от теплопроводности спаиваемых металлов. Чем лучше он отводит тепло, тем более высокой должна быть температура.
Внесение припоя
Когда место пайки достаточно разогрето, можно добавлять припой. Его вносят двумя способами — расплавленное, в виде капли на жале паяльника или в твердом виде (проволоку припоя) непосредственно в зону пайки. Первый метод используется если область пайки небольшая, второй — при значительных площадях.
В случае, если надо внести небольшое количество припоя, его касаются жалом паяльника. Припоя достаточно, если жало стало белым, а не желтым. Если повисла капля — это перебор, ее надо удалить. Можно стукнуть пару раз по краю подставки. Потом сразу возвращаются в зону пайки, проводя жалом вдоль места пайки.
Как правильно паять паяльником: второй способ внесения припоя
Во втором случае проволоку припоя вводим непосредственно в зону пайки. Нагревшись, он начинает плавиться, растекаясь и заполняя пустоты между проводами, занимая место испаряющегося флюса или канифоли. В этом случае надо вовремя убрать припой — его переизбыток тоже не очень хорошо влияет на качество пайки. В случае с пайкой проводов это не так критично, а вот при пайке электронных элементов на платах очень важно.
Как правильно паять паяльником: несколько советов
Чтобы пайка была качественной, необходимо все делать тщательно: зачищать провода, прогреть место пайки. Но перегрев тоже нежелателен, как и слишком большое количество припоя. Вот тут нужна мера и опыт, а набраться его можно повторяя все действия некоторое количество раз.
Приспособление для более удобной пайки — третья рука
Как научиться паять паяльником
Для начала возьмите несколько кусков одножильного провода небольшого диаметра (можно — монтажные провода, те, которые используются в связи и т.п.) — с ними работать проще. Нарежьте их на небольшие кусочки и на них тренируйтесь. Сначала старайтесь спаять два провода. Кстати, после лужения или обработки флюсом их лучше скрутить между собой. Так увеличиться площадь контакта и проще будет удерживать провода на месте.
Когда пайка несколько раз получится надежной, можно увеличить количество проводков. Их тоже надо будет скручивать, но уже применять придется пассатижи (две проволоки можно скручивать руками).
Нормальная пайка означает:
После того, как освоена пайка нескольких проводов (трех…пяти), можно попробовать многожильные провода. Сложность состоит в зачистке и лужении. Зачищать получится только химическим методом, а лудить, предварительно скрутив провода. Затем залуженные проводники можно попытаться скрутить, но это довольно сложно. Придется их удерживать при помощи пинцета.
Когда и это освоено, можно тренироваться на проводах большего сечения — 1,5 мм или 2,5 мм. Это те провода, которые применяют при прокладке проводки в квартире или доме. Вот на них и можно тренироваться. Все тоже, но работать с ними сложнее.
После завершения пайки
Если обрабатывали провода кислотными флюсами, после остывания припоя, его остатки надо смыть. Для этого используют влажную тряпку или губку. Их смачивают в растворе моющего средства или мыла, после — удаляют влагу, просушивают.
О том, как правильно паять паяльником вы знаете, теперь надо приобретать практические навыки.
что нужно для пайки, каким видом соединения является
Пайка пользуется большим спросом при сборке либо ремонте различного радио- и электротехнического оборудования, в т. ч. в бытовых условиях. Она обеспечивает надежное соединение проволоки и небольших деталей из меди, алюминия. Эту технологию используют для пайки электрических схем.
Содержание
- В чем суть пайки
- Что нужно для пайки
- Паяльник
- Припой
- Флюс
- Паяльные пасты
- Подставка для паяльника
- Оплетка для удаления припоя
- Выбор паяльника
- Мощность нагревателя
- Уход за жалом паяльника
- Выбор температуры пайки
- Рабочее место и дополнительные инструменты
- Пинцеты и лопатки
- Оптика и микроскопы
- Вентиляция помещения и правила безопасности
- Процесс пайки электропаяльником
- Подготовительные работы
- Выполнение пайки
- Способы пайки
- Отличия технологии при использовании флюса
- Чем отмывается флюс после пайки
- Как правильно паять провода
- Особенности пайки многожильных проводов
- Можно ли паять медный провод с алюминиевым
- Как чистить и консервировать жало
- Работа с электронными компонентами
- Как паять микросхемы
- Лужение самодельной платы
- Как паять SMD компоненты
- ИМС и чипы
- Микросхемы выпайка
- Пайка массивных деталей
- Как паять трубы
- Как паять алюминий
- Пайка свинца
- Как припаять светодиод
- Видео уроки как паять
- 4 признака качественной пайки
- Преимущества и недостатки пайки
- Важные советы
В чем суть пайки
Пайка является одним из неразъемных видов соединений. Процесс пайки заключается в предварительном расплавлении одного металла (припоя) с последующим его растеканием по поверхности соединяемых кромок металлических изделий (проводов, деталей микросхем и т.д.). После завершения процедуры (кристаллизации жидкого металла) образуется их неразъемное соединение.
Что нужно для пайки
Для организации паяльных работ нужен тепловой источник. А для их качественного выполнения требуется выполнение двух важных условий:
- абсолютная чистота поверхностей соединяемых деталей;
- применение припоя со значительно меньшей температурой плавления, чем соединяемого металла.
Инструменты, материалы для пайки:
- электропаяльник;
- припой;
- защитная подставка для оборудования;
- флюс;
- паяльные жала;
- дополнительные инструменты (лопатки, пинцеты, прочие).
Паяльник
В домашних условиях допускается паять паяльниками, которые предназначены для подсоединения к стандартной сети 220 В либо 12 В.
Паяльные устройства на 220 В оборудованы 3-х контактной вилкой, которая обеспечивает надежное заземление, на 12 В – плоской 2-х контактной вилкой. Бытовой паяльник имеет обычную пластиковую либо деревянную рукоятку, из которой выходит электрический кабель длиной около 1 м с вилкой для подсоединения к электропитанию.
Для пайки электронных микросхем к плате используют маломощные паяльные приспособления, рукоятка которых выполнена в форме пистолета из пластика и дополнительно оборудована курком-кнопкой для нагревания паяльного жала.
Припой
При соединении металлических проводов чаще всего выполняется пайка оловом со свинцом, но допускается добавка и прочих металлов. Припой может представлять собой отрезки проволоки разного диаметра либо иметь форму трубки, внутреннее пространство которой заполнено канифолью. По мнению специалистов, второй вариант наиболее удобный в эксплуатации.
Также припои бывают мягкими с температурой плавления до 450 ºС и твердыми – от 450 ºС. Для бытовых электропаяльников используют мягкие припои, так как твердые сплавы достаточно сложно расплавить маломощным инструментом.
Флюс
При пайке обязательно используют вспомогательный компонент – флюс, который обеспечивает:
- растворение окислов, которыми покрыты поверхности сплавляемых деталей;
- качественное сцепление припоя с металлическими поверхностями;
- равномерное растекание тонким слоем паяльного сплава на поверхностях соединяемых изделий.
Флюсом чаще всего выступает чистый канифоль либо разбавленный спиртом, глицерином.
Паяльные пасты
Спаять тонкие стальные элементы можно, используя паяльные пасты, содержащие флюс с припоем. Такие составы применяют для спайки элементов на труднодоступных участках.
Пасту наносят на запаиваемые поверхности, затем расплавляют жалом паяльника. Такой припой многие умельцы изготавливают самостоятельно в домашних условиях. Достаточно смешать жидкий флюс с опилками из олова.
Подставка для паяльника
Во время паяльных работ жало электропаяльника нагревается до значительных температур. Поэтому для инструмента обязательно нужна подставка. Для более мощных устройств на ней обустраивают 2 опоры – отдельно для корпуса и рукояти. В качестве основы подойдет обычный кусок фанерного листа.
Оплетка для удаления припоя
Вспомогательной оплеткой пользуются при демонтаже элементов платы в случае необходимости удаления паяльного сплава. Это тонкая плотная медная сетка, покрытая флюсом.
Оплетка работает по следующему принципу: под воздействием капиллярных сил расплавляется припой на плате, оплеточная сетка его впитывает в себя.
Выбор паяльника
Чтобы самостоятельно выполнить ремонт паяльника бытового применения рекомендуется приобретать простые аппараты с медным жалом. Такого инструмента вполне достаточно для пайки проводов, мелких радиодеталей, элементов микросхем.
Для выполнения профессиональной спайки крупных деталей не обойтись без стационарной паяльной станции, укомплектованной паяльником с феном, позволяющий более эффективно прогревать электронные платы, а также паять СМД элементы.
Мощность нагревателя
Зависимо от предполагаемых работ паяльные аппараты подбирают по мощности:
- 25-40 Вт – спайка тонкой стальной проволоки и мелких электронных деталей;
- 40-80 Вт – соединение металлических элементов толщиной до 1 мм;
- от 100 Вт – паяние изделий толщиной до 2 мм.
Пайку более толстых изделий, например кабелей, рекомендуется доверять профессиональным спайщикам с соответствующим опытом работы и наличием специального оборудования.
Уход за жалом паяльника
Паяльные жала изготавливают с наконечниками разной формы. Подбирая данный инструмент нужно учитывать параметры спаиваемых изделий. Чтобы разогрев соединяемых компонентов был быстрым и мощным, важно достичь максимальной площади соприкосновения жального наконечника с соединяемыми металлическими поверхностями.
Практически все паяльные жала изготавливают из меди без дополнительного покрытия.
В процессе работы на них формируется слой окислов, в результате к их поверхности перестает прилипать припой, рабочая кромка требует очистки и лужения. Соответственно с каждой такой зачисткой жало стачивается.
Есть специальные жала с никелевым и хромовым покрытием, которое предупреждает окисление медной поверхности и повышает жаростойкость металла.
Паяльные жала со специальным покрытием более долговечны от простых медных аналогов, но на них хуже удерживается припой, они требуют особого ухода. Для их очистки после выполнения паяльных работ применяют вискозную губку и латунную стружку.
Выбор температуры пайки
Паяльные работы предполагают достижения оптимального температурного режима:
- температура плавления спаиваемых металлов должна быть выше температуры плавления паяльного сплава на 60-80 ºС;
- температура плавления жала паяльника должна быть выше температуры плавления спаиваемых металлов на 10-20 ºС.
Обычные бытовые паяльные устройства для начинающих мастеров не оборудованы температурным датчиком. Поэтому оптимальная температура паяльника, когда при соприкосновении с жалом канифоль расплавляется и начинает бурно кипеть, шипеть, а образующиеся пары издают смолистый запах. Если расплавленный припой начинает трещать, наблюдается шлейф дыма, значит, жало паяльника перегрето.
Профессиональное паяльное оборудование имеет датчик температур, поэтому на нем сразу выставляют температуру нагревания на 70-110 ºС выше температуры плавления паяльного сплава.
Рабочее место и дополнительные инструменты
Основы пайки – это не только сам технологический процесс, используемое оборудование и расходные материалы. Для эффективного выполнения паяльных работ важно правильно подготовить рабочее место.
Для удобства спайки металлических изделий вполне подойдет обыкновенный деревянный стол. Чтобы не испортить его декоративную поверхность можно приобрести специальный термостойкий коврик из силикона либо вырезать из листовых пиломатериалов небольшую доску.
Рабочее помещение обязательно должно хорошо проветриваться. Освещение должно быть не менее 500 Люкс.
Пинцеты и лопатки
При самостоятельном выполнении паечных работ рекомендуется использовать вспомогательные инструменты: небольшие лопатки, пинцеты. Ими значительно проще перемещать, устанавливать в нужном положении на этапе спайки мелкие стальные детали.
Полезная статья: Разделка кромок под сварку
Оптика и микроскопы
В процессе паечных работ, чтобы правильно паять, также рекомендуется использовать оптику. Стандартная ручная лупа для такой работы не очень подходит. Лучше использовать микроскоп либо увеличительные стекла, неподвижно зафиксированные на штативе с подставкой.
Вентиляция помещения и правила безопасности
Помещение, в котором планируется выполнение паяльных работ, должно иметь хорошую вентиляцию. Лучше всего, если рабочее место будет оборудовано вытяжкой. Если такого помещения нет, тогда паять паяльным инструментом рекомендуется с перерывами через каждый час. Соответственно во время отдыха нужно тщательно проветривать помещение и выходить на свежий воздух.
Основные меры безопасности при выполнении паяльных работ:
- проверка исправности паяльной станции и электрического кабеля перед его подключением к электросети;
- раскаленное жало в перерывах между спайкой элементов конструкции не должно соприкасаться с другими инструментами, деталями и прочими предметами;
- в процессе пайки паяльником надо соблюдать безопасную дистанцию, чтобы раскаленный сплав не попал на кожный покров;
- в перерывах между спайкой деталей паяльник всегда нужно класть на подставку;
- брать инструмент можно исключительно за рукоятку;
- в процессе паяльных работ строго запрещено принимать пищу.
Не выполнение перечисленных требований чревато получением ожогов кожи, отравлением, поражением электротоком.
Процесс пайки электропаяльником
Технология пайки предполагает предварительный выбор паяльного устройства и жала зависимо от параметров деталей, подлежащих соединению, подготовки рабочего места, вспомогательных инструментов и расходных материалов.
Подготовительные работы
Самостоятельно научиться паять несложно. Достаточно изучить основы паяльного дела, рекомендации специалистов и первое время пользоваться пошаговой инструкцией. Опыт приходит с практикой.
Подготовка паяльника к работе заключается с очистки рабочей поверхности паяльного жала от нагарообразования и нанесения на него паяльного сплава. Но для очистки нагара запрещается использование острых режущих инструментов (ножей, лезвий и прочих).
Выполнение пайки
Непосредственно перед пайкой нужно подготовить соединяемые металлические поверхности. Для этого с контактных площадок убирают лаковые покрытия и любые загрязнения, а с проводки снимают изоляционный материал. Затем с металлических поверхностей снимают окисную пленку.
Способы пайки
Чтобы добиться качественного соединения элементов конструкции, их минимального сопротивления электротоку после спайки, важно полностью удалить с поверхности изделий оксидную пленку. Данную процедуру выполняют флюсом с кислотой и лужением.
Необходимые материалы для лужения проводов:
- нагретый паяльник;
- паечная проволока;
- канифоль.
Окончание провода паяльным жалом прижимают к канифоли, затем по мере прогревания несколько раз проворачивают по кругу до расплавления канифоли. Затем провод вынимают, проводят по нему жальным наконечником, обмазанным припоем. На проводе формируется тонкое оловянное покрытие.
Отличия технологии при использовании флюса
Данная технология значительно проще, но требует правильного выбора самого флюса. Принцип действия: просто кончик провода смазывают флюсовым составом.
Подбор флюса зависимо от спаиваемых металлов:
- Ц12, ЦА15, П250А – для спайки однотипных алюминиевых изделий;
- ПОС40(50,60) – для паечного соединения медных компонентов;
- ЛТИ120 – для соединения паяльником алюминиевой детали с медной.
Для плат запрещено использовать флюсовые составы на основе кислоты, только на водной либо спиртовой основе.
Чем отмывается флюс после пайки
По окончанию спайки деталей флюс отмывают зубной щеткой либо ватной палочкой, предварительно смоченной в специальном бензиновом растворителе «Калоша».
Полезная статья: Сварочный выпрямитель это
Как правильно паять провода
Основная цель – соединение двух элементов из металла (чаще проводов) легкоплавким паяльным сплавом. В результате запаянный участок проводки должен хорошо пропускать электроток с минимальным сопротивлением.
Перед пайкой соединяемые провода надо правильно скрутить.
Варианты скруток зависимо от предназначения проводки:
- простая – для одно-, многожильных проводов без изоляции;
- простая последовательная «британская» — для гибких электрокабелей сечением менее 1,4 мм2, которые не подвергаются механическим нагрузкам;
- желобковая – для проводов с легкоплавкой изоляцией из пластмассы;
- бандажная – для жестких одножильных проводов, через которые проходит электрический ток.
Как правильно делать скрутки смотрите на рисунке ниже:
Особенности пайки многожильных проводов
Многожильные электрические провода эксплуатируют в условиях регулярных механических воздействий. Пайка проводов осуществляется высокопрочным легкоплавким припоем. Предварительно выполняется британская скрутка соединяемой проводки (смотрите на рисунке ниже).
Можно ли паять медный провод с алюминиевым
Припаять провод алюминиевый к медному проводу очень трудно, место спайки сильно нагревается. В месте стыка образуются разные токи, так как алюминий с медью имеют разные удельные сопротивления. Подобные соединения чаще всего выполняют с помощью болта, шайбы и гайки.
Как чистить и консервировать жало
Каждый паяльщик обязан знать, как отпаять либо припаять отдельный элемент металлической конструкции, выпаять детали из электронной платы, как правильно чистить и хранить паяльный прибор.
Для чистки паяльного жала используют мягкую волокнистую либо пористую прокладку из натурального войлока. Также используют прокладки из поролона, если других нет, но этот материал может подгорать и налипать на паяльное жало.
Лучший метод очистки в 2 этапа. Сначала жало защищают губкой «путанкой», изготовленной из стальной ленты, затем прокладкой из войлока. После такой очистки разогретое жало, выключив паяльник из розетки, опускают в канифоль, удерживают, пока паяльный сплав не перестанет пузыриться. Далее жало вынимают, удерживают окончанием вниз, с его поверхности стекает лишняя канифоль. После полного остывания инструмент кладут в коробку, предназначенную для его хранения.
Работа с электронными компонентами
С помощью паяльных устройств осуществляется пайка SMD компонентов, ремонт электронной техники, делают микросхемы. Но это самая сложная технология, которая требует определенного опыта и навыка выполнения работ, в т.ч. применения специального оборудования для спайки металлических деталей.
Но просто запаять на плате неисправный элемент можно и без особых навыков с помощью стандартного паяльного приспособления, применяемого в быту.
Как паять микросхемы
Проще всего выполняется пайка микросхем с выводными деталями (с ножками). Их предварительно фиксируют воском либо пластилином в отверстиях платы с одной стороны, затем припаивают с другой стороны. По окончанию паечных мероприятий плату лакируют.
Лужение самодельной платы
Самостоятельная пайка плат предполагает выполнение такой процедуры, как лужение. Для этого с самодельной платы мягкой наждачкой убирают окислы, сформировавшиеся на медных дорожках. Для качественной пайки можно использовать даже обыкновенную канифоль.
Полезная статья: Ультразвуковой метод контроля
Как паять SMD компоненты
Для бытовой пайки SMD компонентов чаще всего используют фен. Для соединения нескольких десятков таких деталей паяльником понадобится очень много времени.
Технология пайки паяльным феном своими руками достаточно простая:
- на контакты платы наносят паяльную пасту;
- пинцетом размещают на плате СМД элементы;
- нагревают плату феном без паяльника, включив минимальную скорость воздушного потока.
Когда плата прогреется до нужной температуры, паста-припой расплавится, и за счет поверхностного эффекта все детали встанут на свои места.
ИМС и чипы
ИМС – интегральная микросхема либо чип отличается тонкой внутренней конструкцией и повышенной чувствительностью к перегреванию. Поэтому они требуют достаточно осторожной пайки с тщательным отводом тепловой энергии. Такая процедура под силу только опытному мастеру.
Микросхемы DIP с выводами через 2,51 мм паяют паяльными приспособлениями небольшой мощности. Выводы таких схем имеют заводское лужение. Поэтому для соединения компонентов достаточно нанести на кончик жала минимальное количество паяльного сплава ПОС-61 и коснуться им соединительной точки.
В качестве флюса в данном случае применяют ТАГС или канифоль на спиртовой основе.
Микросхемы выпайка
Пластина паяльщика содержит микросхемы, которые после выпайки согласно ТУ производителя нельзя использовать для повторной эксплуатации, так как существуют большие риски их перегрева.
Но опытные домашние паяльщики умудряются выпаивать детали из платы, обеспечивая отвод тепловой энергии нихромовой проволокой, которую прикладывают к выпаиваемым ножкам элементов. Но все равно риск повреждения микросхемы достаточно высокий.
Полезная статья: Сколько весит баллон кислорода
Пайка массивных деталей
При спаивании крупных металлических деталей одно из важных условий – их неподвижное соединение. Поэтому их предварительно фиксируют струбцинами, затем осуществляют точечную припайку в нескольких местах. Затем снимают крепления и полностью пропаивают участки соединения, швы заполняют жидким припоем.
Чтобы отремонтировать с помощью пайки массивные элементы применяют специальный тугоплавкий сплав, способный сохранять качественную герметичность, в т.ч. выдерживающий высокую температуру.
Как паять трубы
Для соединения медных труб применяют высокотемпературную технологию пайки. Припоем выступают твердые сплавы с активированной флюсовой пастой, которая не требует удаления излишков.
Существует 3 варианта пайки труб:
- флюс паяют с максимальной раздачей;
- с неполной раздачей и умеренным сжатием;
- в паечных фитингах – муфтах из бронзы, латуни либо меди.
Как паять алюминий
При паянии алюминиевых деталей используют бронзовое жало, флюс Ф61А, паечный состав «Авиа». Жало имеет специальные насечки в виде рисунка поверхности напильника. Этими насечками с алюминиевых деталей снимают оксидную пленку.
Если нет необходимости в прочном соединении элементов, их спайка выполняется с целью создания электрического контакта. Используют технологию спаивания алюминиевых деталей с предварительным омеднением.
Поверхность запаиваемого изделия обрабатывают медным купоросом, который тщательно растирают жесткой щеткой. А когда на поверхности детали появляется медное пятно, осуществляют лужение и непосредственно паяние изделий.
Полезная статья: Визуальный и измерительный контроль
Пайка свинца
Изделия из свинца с помощью паяльной станции соединяют в редких случаях. Чем можно заменить паяльник в таком случае. Чаще всего для этого используют газовое пламя. Горючим газом в данном случае выступает водород либо смесь ацетилена с воздухом (кислородом).
Перед пайкой свинцовые поверхности очищают механическим способом, соединительные участки смазывают жиром. Для предупреждения натекания паяльного сплава поверхности дополнительно обрабатывают сажей.
В качестве припоя для соединения деталей используют сплав олова со свинцом.
Как припаять светодиод
В состав светодиодной ленты с лампами входит медная подложка. Она обладает такой же теплоемкостью, как толстый кабель, и забирает тепловую энергию в процессе нагревания.
Перед тем как паять медные провода, залуживают контакты. Паечный сплав применяют в минимальном объеме. Паяльник держат ручкой из пластмассы от себя. Сначала к контакту прикладывают провод, затем сверху разогретое паяльное жало.
Пайка светодиодов осуществляется не более 1 секунды.
Видео уроки как паять
Как правильно паять паяльником разные детали, смотрите видео-уроки ниже:
youtube.com/embed/k40A1iczJW4?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
4 признака качественной пайки
Качество паечного соединения оценивают по следующим признакам:
- отсутствию на поверхности изделий излишков паяльного сплава;
- яркому блеску сформировавшегося металлического слоя после пайки;
- отсутствию оплавления, целостности изоляции;
- прочности соединения на разрыв.
Технология пайки металлических деталей является достаточно востребованной. Но несмотря на это она имеет свои плюсы и минусы.
Преимущества:
- надежность соединения;
- сохранение формы, размеров паяемых изделий;
- чистота соединительных швов, не требующих дополнительной обработки;
- сохранение структуры спаянных металлов.
Недостатки:
- невысокие прочностные показатели;
- низкая производительность;
- пониженная термостойкость.
Но стоит отметить, что такая технология соединения металлических элементов, заменяющая сварку, отличается низкой себестоимостью.
Важные советы
Перед тем как самостоятельно распаять либо спаять детали, стоит ознакомиться с некоторыми рекомендациями специалистов:
- Для облегчения паяльных работ рекомендуется использовать «третью руку». Это могут быть штативы, тески и прочие приспособления, с помощью которых припаиваемые компоненты друг к другу перед соединением фиксируют, обеспечивая их полную неподвижность.
- Для увеличения прочности соединения отдельных проводов нужно выполнять их предварительную скрутку между собой.
- Поверхности паяемых деталей рекомендуется прогревать не острием паяльного жала, а его боковой частью, которая обеспечит большую площадь контакта, соответственно лучшую отдачу тепловой энергии.
- Легче всего работать с трубчатыми припоями с флюсом внутри, в качестве которого выступает канифоль. Это позволит значительно сократить численность промежуточных этапов, предусмотренных технологией пайки, благодаря одновременной подаче на соединяемые металлические поверхности обоих паяльных сплавов.
Но, даже тщательно изучив технологию пайки металлов и рекомендации опытных спайщиков, чтобы начинающему мастеру научиться с нуля правильно и качественно спаять провода, различные мелкие детали, особенно микросхемы, нужна хорошая практика.
Поэтому прежде чем спаять важные детали, например, при самостоятельном выполнении ремонта бытового электронного оборудования, стоит учиться на любой ненужной плате от старой электротехники. Сначала стоит демонтировать отдельные элементы конструкции, затем их паять паяльником с канифолью, снова демонтировать и так повторять процедуры до полного автоматизма.
Инструменты | Руководство Adafruit по отличной пайке
Инструменты
Сохранить Подписаться
Пожалуйста, войдите, чтобы подписаться на это руководство.
После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.
youtube.com/embed/QKbJxytERvg?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» title=»Collin’s Lab: Soldering»>Если вы только начинаете заниматься электроникой, набор инструментов для электроники от Ladyada (на фото выше) — это отличный набор, полный качественных инструментов, в том числе все, что вам нужно для создания качественных паяных соединений. Если вы предпочитаете создавать свой инструментарий по частям, читайте дальше:
Существует множество типов паяльников. Для большинства наборов и проектов Adafruit вам понадобится паяльник карандашного типа мощностью 25 Вт или более.
Маломощный утюг — плохая инвестиция. В конечном итоге это будет стоить вам дороже из-за испорченных комплектов и поврежденных компонентов.
- Нагрев соединения займет больше времени, что позволит теплу распространиться на припаиваемый компонент, что может привести к перегреву и повреждению компонента.
- Более длительное время нагрева также дает больше времени для образования оксидов на припаиваемых поверхностях. Это предотвратит растекание припоя и приведет к плохому соединению.
- Более длительное время восстановления между суставами может привести к фрустрации, «холодным суставам» или к тому и другому.
Вам не нужно тратить целое состояние, чтобы получить хороший утюг. Расширенные функции, такие как контроль температуры и сменные насадки, приятны, но не обязательны для работы на любительском уровне.
Основные утюги
Существует множество основных утюгов карандашного типа, которые подходят для самого хобби. Но вам понадобится такой, который способен достаточно быстро прогреть стыки. Выбирайте утюг мощностью не менее 25 Вт.Утюги Better
Утюг с регулируемой температурой и немного большей мощностью даст вам немного больше контроля и позволит вам работать быстрее. Паяльник регулируемый 30 Вт 110 В в магазине — отличный выбор.
Этот утюг также входит в состав набора инструментов для электроники Ladyada, который содержит множество других необходимых инструментов для пайки.
Утюги Best
Профессиональный утюг с регулируемой температурой, сменными насадками и мощностью 50 Ватт или более – одно удовольствие работать с ним. Контроль обратной связи поддерживает температуру наконечника точно на установленном уровне. Дополнительные ватты ускоряют время восстановления, поэтому вы можете работать быстрее. Сменные наконечники позволяют выбрать идеальную форму наконечника для специализированной работы.
65-ваттный паяльник Hakko FX-888 — отличный профессиональный паяльник. Weller WES51 или WESD51 также являются отличным выбором для серьезной работы с электроникой.
Помимо маломощных утюгов, есть несколько типов утюгов, которых следует избегать при работе с печатными платами.
Только для экстренных случаев:
Эти утюги удобны в тех случаях, когда вам некуда подключить обычный паяльник. Но они не лучший выбор для основного инструмента для пайки:
- Утюги с бутановым приводом обладают большой мощностью, но ими трудно управлять.
- Утюги с батарейным питанием , как правило, имеют недостаточную мощность для большинства работ.
Не для использования с печатными платами:
Эти инструменты не подходят для работы с печатными платами:
- Горелки любого типа не подходят для работы с электроникой и могут повредить ваши печатные платы.
- Паяльные пистолеты подходят для работы с проводами большого сечения, но не обладают необходимой точностью для пайки чувствительных электронных компонентов.
- Холод-Нагрев ™ Утюги подают ток в соединение для нагрева наконечника.
Этот ток может повредить чувствительные электронные компоненты. Избегайте этих утюгов для работы с электроникой.
Минимальный необходимый набор инструментов для пайки:
Подставка
Если у вашего паяльника нет встроенной подставки, вам потребуется безопасное место для отдыха горячего утюга между использованиями. Подставка для паяльника не позволит вашему утюгу кататься и защитит вас и вашу рабочую поверхность от ожогов.
Большинство подставок поставляются с губкой и поддоном для чистки паяльника.
Припой
Стандартный 60/40 свинец/олово Припой на основе канифоли – самый простой в работе тип.Бокорезы
Вам также понадобится пара бокорезов для обрезки выводов компонентов после пайки. Это некоторые другие инструменты и расходные материалы, которые могут оказаться полезными при работе с проектами пайки.
Тиски
Тиски удерживают вашу работу во время пайки. Это важно как для безопасности, так и для прочного соединения. Размер Panavise Jr идеально подходит для большинства наборов и проектов Adafruit.Третье ручное приспособление
Вспомогательный сторонний инструмент удобен для небольших плат или для удержания элементов на месте при заделке или сращивании проводов.
Присоска для припоя
Присоска для припоя – очень полезный инструмент для удаления излишков припоя или при необходимости распайки соединения. Как видно из названия, это устройство буквально высасывает припой из соединения.Фитиль для припоя
Фитиль для припоя — это еще один способ удалить лишний припой с соединения. В отличие от припоя, фитиль впитывает расплавленный припой.Подготовка
Это руководство было впервые опубликовано 6 сентября 2012 года. обновлено 06 сентября 2012 г.
Эта страница (Инструменты) последний раз обновлялась 04 октября 2022 г.
Текстовый редактор на базе tinymce.
5 основных инструментов для пайки
Пайка широко используется в электронной промышленности. Это процесс соединения, используемый для сплавления различных типов металлов вместе путем плавления припоя. Припой представляет собой металлический сплав, обычно состоящий из олова и свинца, который плавится с помощью горячего железа. Горячий утюг нагревается до температуры выше 600 градусов по Фаренгейту, которая в конечном итоге охлаждается и создает прочную электрическую связь. При пайке крайне важно иметь необходимые инструменты, необходимые для создания успешного продукта. Давайте рассмотрим 5 из этих основных инструментов.
Припой
Припой необходим для любого проекта пайки, потому что это присадочный материал, который плавится и соединяет два материала вместе. Имейте в виду, что припой должен иметь более низкую температуру плавления, чем соединяемые материалы. Это позволит припою расплавиться первым и соединить материалы вместе. Припои могут быть со свинцом или без него, и в зависимости от того, какие материалы вы будете паять, лучше всего подойдет припой с более низкой температурой плавления.
Паяльник
Существует множество типов паяльников. Для большинства проектов важно использовать паяльник карандашного типа, потому что он позволяет припаивать небольшие соединения и компоненты без необходимости использовать дорогой, громоздкий инструмент или станцию. При использовании паяльника карандашного типа рекомендуется мощность 25 Вт и более. Использование утюга с недостаточной мощностью, менее 25 Вт, в конечном итоге обойдется вам дороже из-за испорченных продуктов и поврежденных компонентов. Утюги с недостаточной мощностью также требуют больше времени для нагрева соединения, что может привести к перегреву припаиваемого компонента и вызвать его повреждение. Паяльный карандаш используется для пайки мелких металлических элементов и электрических компонентов. Более тонкое острие помогает при детальных и микроскопических работах. Наконечники для пайки также могут помочь в точной и детальной работе, поскольку они бывают разных форм и размеров, подходящих для многих типов пайки.
Фитиль для пайки
Никто не идеален, и ошибки случаются. Вот тут-то и пригодится паяльный фитиль. Паяльный фитиль служит инструментом для демонтажа припоя. Он состоит из переплетения медных проводов. Эти провода при нагревании позволяют вам вносить изменения в соединения, которые вы уже спаяли. При нагревании кончика паяльного фитиля фитиль расплавляет припой и поглощает его. Как только часть паяльного фитиля будет покрыта припоем, ее нужно будет удалить и повторить, пока весь припой не исчезнет.
Увеличительное стекло
Пайка требует высокой точности, которая невозможна невооруженным глазом. Очень важно иметь под рукой увеличительное стекло, микроскоп или какое-либо увеличительное устройство, чтобы четко видеть детали вашего электронного компонента. Вот несколько различных увеличительных стекол, которые полезны для пайки.
Руки-помощники при пайке
Руки-помощники с увеличительным стеклом имеют похожие на руки костыли, которые могут удерживать провода во время пайки. У некоторых может быть две руки, а у некоторых четыре, в зависимости от модели и ваших предпочтений. Вы также можете использовать руки, чтобы поместить паяльник, над которым вы работаете.
Очки с увеличительным стеклом
Вы также можете эффективно носить очки с увеличительным стеклом во время пайки. Некоторые модели даже оснащены встроенным светодиодом. В то время как некоторые предлагают 5 или 6 светодиодов, есть и те, которые предлагают 30 или 40 светодиодов для отличного освещения наряду с большим увеличением.
Кусачки для проволоки
При пайке вам придется работать с многочисленными проводами, которые необходимо будет обрезать после завершения, особенно при пайке электрических проводов. Кусачки — очень удобные инструменты, которые можно использовать для обрезки выводов компонента или для зачистки конца провода, который вы использовали.
При любой пайке важно использовать свои ресурсы. Существует множество различных стандартов и руководств, учебных комплектов и пособий, а также сертификатов, которые помогут вам в процессе пайки. EPTAC проводит многочисленные сертификационные курсы по пайке, в том числе «Усовершенствованная ручная пайка Micro SMT», «Сертификация ручной пайки» и обучение инструкторов, специалистов и стандартных экспертов J-STD-001. Все это преподается экспертами, которые знают отрасль вдоль и поперек. Продвиньте свое образование в области пайки на одном из обучающих курсов EPTAC сегодня.
Об EPTAC
EPTAC является всемирно признанным лидером в области обучения припоев и сертификации IPC, предоставляя профессионалам навыки для продвижения по карьерной лестнице, а компаниям — таланты для достижения успеха. Более 30 лет EPTAC помогает корпорациям повышать стандарты качества, повышать производительность и максимизировать прибыль. Имея девятнадцать (19) офисов в Северной Америке, EPTAC продолжает расширять свои предложения и исключительный преподавательский состав, чтобы обеспечить легкий доступ к знаниям и программам, основанным на навыках, когда и где это требуется отрасли. Получите доступ к нашим запланированным программам через наш веб-сайт или запланируйте собственное корпоративное обучение на месте. Для получения дополнительной информации позвоните по телефону 800.643.7822 или свяжитесь с нами.
7.1.1 Основы пайки
Процесс пайкиПайка — это процесс соединения двух металлов с помощью припоя, и это одна из старейших известных технологий соединения. Неисправные паяные соединения остаются одной из основных причин выхода оборудования из строя, поэтому невозможно переоценить важность высоких стандартов качества изготовления при пайке.
Следующий материал охватывает основные процедуры пайки и предназначен для предоставления фундаментальных знаний, необходимых для выполнения большинства высоконадежных операций ручной пайки и удаления компонентов.
Свойства припоя
Припой, используемый в электронике, представляет собой металлический сплав, полученный путем соединения олова и свинца в различных пропорциях. Обычно вы можете найти эти пропорции, отмеченные на различных доступных типах припоя.
В большинстве комбинаций оловянно-свинцового припоя плавление происходит не сразу. Припой Fifty-Fifty начинает плавиться при 183 C — 361 F, но полностью не расплавляется, пока температура не достигает 216 C — 420 F. Между этими двумя температурами припой находится в пластичном или полужидком состоянии.
Диапазон пластичности припоя зависит от соотношения олова и свинца. Для припоя 60/40 диапазон намного меньше, чем для припоя 50/50. Соотношение 63/37, известное как эвтектический припой, практически не имеет пластического диапазона и практически мгновенно плавится при температуре 183°C-361°F.
Для ручной пайки электроники чаще всего используются припои типа 60/40 и 63/37. Из-за пластикового диапазона типа 60/40 необходимо соблюдать осторожность, чтобы не сдвинуть какие-либо элементы соединения в период остывания. Движение может вызвать то, что известно как нарушенный сустав. Пораженный сустав имеет шероховатый, неправильный вид и выглядит тусклым, а не ярким и блестящим. Нарушенное паяное соединение может быть ненадежным и может потребовать доработки.
Смачивающее действие
Когда горячий припой вступает в контакт с медной поверхностью, происходит действие металл-растворитель. Припой растворяется и проникает в поверхность меди. Молекулы припоя и меди смешиваются, образуя новый сплав, состоящий частично из меди и частично из припоя. Это действие растворителя называется смачиванием и образует интерметаллическую связь между деталями. (См. рис. 1). Смачивание возможно только в том случае, если поверхность меди свободна от загрязнений и оксидной пленки, которая образуется при контакте металла с воздухом. Кроме того, припой и рабочая поверхность должны быть прогреты до нужной температуры.
Хотя поверхности, подлежащие пайке, могут выглядеть чистыми, на них всегда есть тонкая пленка оксида. Для хорошего припоя поверхностные оксиды должны быть удалены в процессе пайки с использованием флюса.
Флюс
Надежные паяные соединения могут быть выполнены только при тщательно очищенных поверхностях. Растворители можно использовать для очистки поверхностей перед пайкой, но их недостаточно из-за чрезвычайно высокой скорости образования оксидов на поверхности нагретых металлов. Чтобы преодолеть эту оксидную пленку, в электронной пайке становится необходимым использовать материалы, называемые флюсами. Флюсы состоят из натуральных или синтетических канифолей, а иногда и химических добавок, называемых активаторами.
Функция флюса заключается в удалении оксидов и их удержании во время пайки. Это достигается за счет действия флюса, который вызывает коррозию при температурах расплава припоя и объясняет способность флюса быстро удалять оксиды металлов. Однако в ненагретом состоянии канифольный флюс не вызывает коррозии и не проводит ток, поэтому не влияет на электрическую схему. Именно флюсовое действие удаления оксидов и их переноса, а также предотвращение образования новых оксидов позволяет припою образовывать желаемую интерметаллическую связь.
Флюс должен плавиться при температуре ниже, чем припой, чтобы он мог выполнить свою работу перед пайкой. Он будет очень быстро испаряться; таким образом, обязательно, чтобы флюс расплавлялся, чтобы течь на рабочую поверхность, а не просто испарялся под воздействием горячего наконечника утюга, чтобы обеспечить полное преимущество действия флюса. Существуют разновидности флюсов для многих целей и приложений. Наиболее распространенные типы включают канифоль — без очистки, канифоль — слабо активированную и водорастворимую.
При использовании жидкий флюс следует наносить тонким равномерным слоем на соединяемые поверхности и до нагревания. Припой из порошковой проволоки и паяльная паста должны располагаться таким образом, чтобы флюс мог течь и покрывать соединения по мере расплавления припоя. Флюс следует наносить таким образом, чтобы не повредить окружающие детали и материалы.
Паяльники
Паяльники бывают разных размеров и форм. На рабочей поверхности жала паяльника должна поддерживаться постоянно луженая поверхность, чтобы обеспечить надлежащую теплопередачу и избежать переноса примесей в паяльное соединение.
Перед использованием паяльника необходимо очистить жало, протерев его влажной губкой. Когда утюг не используется, его следует хранить в держателе с чистым наконечником, покрытым небольшим количеством припоя.
Примечание. Хотя температура жала не является ключевым фактором при пайке, всегда следует начинать с минимально возможной температуры. Хорошее эмпирическое правило — установить температуру жала паяльника на уровне 260–500 F и повышать температуру по мере необходимости для получения желаемого результата.
Контроль температуры
Контроль температуры жала паяльника не является ключевым элементом в пайке. Ключевым элементом является контроль теплового цикла работы. Насколько быстро изделие нагревается, насколько оно нагревается и как долго оно остается горячим, является элементом, который необходимо контролировать для надежных паяных соединений.
Тепловая масса
Первым фактором, который необходимо учитывать при пайке, является относительная тепловая масса соединения, подлежащего пайке. Эта масса может изменяться в широких пределах.
Каждое соединение имеет свою собственную тепловую массу, и то, как эта объединенная масса соотносится с массой железного наконечника, определяет время и повышение температуры работы.
Состояние поверхности
Вторым важным фактором при пайке является состояние поверхности. Если есть какие-либо оксиды или другие загрязнения, покрывающие контактные площадки или выводы, это будет препятствием для потока тепла. Несмотря на то, что железный наконечник имеет правильный размер и температуру, он может не обеспечить достаточное количество тепла для расплавления припоя.
Тепловая связь
Третьим фактором, который следует учитывать, является тепловая связь. Это область контакта между наконечником утюга и изделием.
На рис. 2 показано жало паяльника, припаивающее вывод компонента. Тепло передается через небольшую площадь контакта между жалом паяльника и контактной площадкой. Площадь теплового контакта небольшая.
На рис. 3 также показано жало паяльника, припаивающее вывод компонента. В этом случае площадь контакта значительно увеличивается за счет небольшого количества припоя в месте контакта. Наконечник также находится в контакте как с прокладкой, так и с компонентом, что еще больше улучшает тепловую связь. Этот паяный мост обеспечивает тепловую связь и обеспечивает быструю передачу тепла в изделие.
Нанесение припоя
Как правило, жало паяльника следует наносить на точку максимальной массы соединения. Это позволит быстро нагревать детали, подлежащие пайке. Расплавленный припой всегда течет от более холодной области к более горячей.
Перед нанесением припоя; температура поверхности спаиваемых деталей должна быть выше температуры плавления припоя. Никогда не расплавляйте припой на железном наконечнике и не позволяйте ему стекать на поверхность, температура которой ниже температуры плавления припоя. Припой, нанесенный на очищенную, офлюсованную и должным образом нагретую поверхность, будет плавиться и течь без прямого контакта с источником тепла, образуя гладкую, ровную поверхность с закруглением до тонкой кромки. Неправильная пайка будет иметь наросты, неравномерный внешний вид и плохое скругление. Для обеспечения хорошей прочности паяного соединения припаиваемые детали необходимо удерживать на месте до тех пор, пока припой не затвердеет.
Если возможно, нанесите припой на верхнюю часть соединения так, чтобы рабочие поверхности, а не утюг плавили припой, и чтобы гравитация способствовала течению припоя. Выбор порошкового припоя подходящего диаметра поможет контролировать количество припоя, наносимого на соединение. Используйте маленький калибр для небольшого сустава и большой калибр для большого сустава.
Очистка после пайки
Если требуется очистка, остатки флюса следует удалить как можно скорее, но не позднее, чем через час после пайки. Некоторые потоки могут потребовать более немедленных действий для облегчения адекватного удаления. Механические средства, такие как взбалтывание, распыление, нанесение кистью и другие способы нанесения, могут использоваться совместно с чистящим раствором.
Используемые чистящие растворители, растворы и методы не должны воздействовать на очищаемые детали, соединения и материалы. После очистки доски должны быть хорошо высушены.
Повторная пайка
Следует соблюдать осторожность, чтобы избежать необходимости повторной пайки. Когда требуется повторная пайка, стандарты качества для повторно припаянного соединения должны быть такими же, как и для исходного соединения.
Холодное или поврежденное паяное соединение обычно требует только повторного нагрева и оплавления припоя с добавлением подходящего флюса. Если повторный нагрев не исправит состояние, припой должен быть удален, а соединение перепаяно.
Качество изготовления
Паяные соединения должны иметь гладкий вид. Допустим сатиновый блеск. На стыках не должно быть царапин, острых краев, зернистости, рыхлости, вздутий или других признаков плохого качества изготовления. Допускаются следы от контрольных штифтов при условии, что они не влияют на целостность паяного соединения.
Приемлемое паяное соединение должно свидетельствовать о смачивании и прилипании, когда припой смешивается с припаиваемой поверхностью. Припой должен образовывать небольшой контактный угол; это указывает на наличие металлургической связи и металлической непрерывности от припоя до поверхности. (См. рис. 4)
Допускаются гладкие, чистые пустоты или неровности на поверхности припоя или покрытия. Плавный переход от контактной площадки к выводу компонента должен быть очевиден.
Полное руководство по пайке
Цель этого руководства состоит в том, чтобы охватить все, что вам нужно знать, и, возможно, немного вам не нужно знать, о пайке. Пайка — не простой навык учиться, хотя это легко сделать плохо, но есть много советов, которые не Сразу видно, что может помочь вам кучу.
Мы покроем:
- безопасность
- выбор подходящего оборудования
- подготовка
- идеальные паяные соединения
- ловушки
- ремонт
- последние штрихи
- конкретные примеры
Безопасность превыше всего!
Да! Прежде чем мы упомянем что-либо еще, давайте поговорим о безопасности. Пайка имеет много
связанный с этим риск, точно так же, как переходить дорогу или варить яйцо, но вы можете
минимизируйте эти риски, соблюдая следующие пункты. Пожалуйста, прочтите их все;
они действительно важны!
Правило ноль. Не гори! Всегда следите за тем, чтобы ваш паяльник безопасно стоял на термостойкой подставке при прогреве, использовании или охлаждении. Если вы выходите из комнаты или работаете над чем-то другим, выключите ваш паяльник и/или отключите его от сети. Никогда не оставляйте его без присмотра. Вам следует всегда паять на термостойкой поверхности; мы любим использовать керамическую плитку, которую вы можно недорого подобрать как образцы в магазинах DIY, хозяйственных или на eBay.
Паяльники ГОРЯЧИЕ! Никогда не прикасайтесь к металлическим частям вашего
паяльник, т.е. те части, которые находятся под пластиковой ручкой, если только вы
убедиться, что он выключен и остыл до безопасной температуры.
Даже если паяльник выключен, он может довольно долго сохранять тепло. в то время как, поэтому никогда не думайте, что из-за того, что пайка не подключена, она будет
безопасно прикасаться.
Припой может пустить искры в глаза! Всегда носите очки защита при пайке. Пара пластиковых защитных очков идеально подходит для ношения. Бессвинцовый припой, содержащий сердечник из флюса, особенно склонен к отправке крошечных искры горячего потока во всех направлениях, и они потенциально могут привести к серьезным травма глаза. Не думайте, что обычная пара очков будет адекватно берегите глаза; пара защитных очков будет еще больше оборачиваться вокруг ваших глаз и предотвратите проникновение случайных искр под него.
Любой припой выделяет пары, которыми опасно дышать! Даже без свинца
припой будет выделять пары, которыми вы не должны дышать. Область, в которой вы находитесь
рабочее должно хорошо проветриваться, поэтому откройте пару окон. Лучше всего
иметь вентилятор, отводящий от вас пары, или, что еще лучше, вытяжной вентилятор
отводя от вас дым.
Итак, приступим!
Выбор паяльника
Как и многие подобные вещи в жизни, вы получаете то, за что платите, когда дело касается паяльники. Дешевый паяльник с питанием от USB, купленный на eBay, вполне может функция, но просто не будет работать так же хорошо, как приличная, и заставит вас много стресса.
В качестве абсолютного минимума мы рекомендуем пайку железо как у Antex XS25 которые мы продаем за 30 фунтов стерлингов. Если вы готовы потратить немного или много больше денег, тогда вам следует инвестировать в термостат с регулируемой температурой. паяльник. Они позволяют контролировать температуру наконечника, который входит в удобен в ситуациях, когда вы паяете более чувствительные компоненты и нуждаетесь в более низкая температура, или вы паяете платы или компоненты, которые сильно впитывают тепла и требуют более высокой температуры.
В нашей мастерской мы используем терморегулируемые паяльники Hakko FX-888D,
и они просто фантастические. Они быстро нагреваются, невероятно прочно сложены,
и иметь встроенную подставку для безопасного хранения паяльника. Если вы собираетесь
делать много пайки, то это разумное вложение.
Правильный выбор наконечника
Существует множество различных типов наконечников, которые вы можете приобрести. Мы продаем смешанный пакет запасных наконечников, с наконечником иглы, наконечником долота и скошенным наконечником.
Хотя выбор типа наконечника зависит от личных предпочтений, некоторые советы будет работать лучше в конкретных ситуациях. Например, кончик иглы идеально подходит для кропотливой работы с мелкими деталями, когда требуется точная пайка в труднодоступных местах.
Маленькое долото подходит для большинства работ по пайке. Это требует меньше точность для работы, чем кончик иглы, и будет передавать больше тепла из-за площадь контакта наконечника больше.
Скошенный наконечник имеет еще большую площадь контакта и помогает в ситуациях
где вам нужно передать много тепла или припаять более крупные компоненты.
Выбор припоя
Мы рекомендуем многожильный канифольный припой, не содержащий свинца, хорошего качества, такой как Антекс один мы продаем в нашем магазине. Мы также продаем бессвинцовый припой справедливой торговли, для тех, кто предпочитает вариант справедливой торговли.
Раньше весь припой был свинцовым, и его было значительно легче паять! Поскольку свинец является тяжелым металлом и поэтому токсичен (при проглатывании, вдыхании или потенциальный контакт с кожей), его небезопасно использовать для пайки в большинстве случаев. ситуации. Опытный паяльник, соблюдающий надлежащие меры предосторожности, может безопасно использовать свинцовый припой, но мы бы не рекомендовали его.
Флюс, присутствующий в сердцевине современных бессвинцовых припоев или отдельно в ручках или
кастрюли, помогает металлу в припое течь и прилипать к поверхностям. Если ты
возникли проблемы с тем, чтобы ваш припой тек, затем немного флюса с флюсовой ручкой
как на компоненте, который вы припаиваете, так и на поверхности, к которой вы хотите припаять
палка может очень помочь.
Низкотемпературный припой намного проще в использовании, чем припой на основе канифоли, но требует флюсования перед использованием, так что вы что-то выигрываете, что-то теряете! Обычно это больше дорого тоже.
Можно обойтись только паяльником, припоем и некоторыми мерами безопасности, но некоторые из дополнительных опций, приведенных ниже, сделают вашу жизнь проще!
Очиститель паяльного жала с малоабразивной латунной стружкой позволит вам очистить жало паяльника без значительного снижения его температуры и не будет повредить наконечник. Тот, который мы продаем, также служит удобной подставкой для безопасного хранения ваш паяльник включен. Мы также продаем настольную подставку Antex, которая является альтернативой способ убрать ваше железо.
Оплетка для отпайки
очень удобно для исправления шатких паяных соединений. Это
тонкая металлическая оплетка, которая впитывает припой и бывает разной ширины
в зависимости от размера соединения, которое вы распаиваете. Подробнее о распайке
потом!
Альтернативный и более устойчивый способ демонтажа с помощью паяльная присоска. Мы продаем действительно отличный инструмент от Engineer Tools, который прослужит вам продолжительность жизни! Они работают, буквально высасывая припой из соединения, которое ты распаиваешь.
Ручка для флюса облегчит растекание припоя и особенно удобна. при пайке оголенных проводов к контактным площадкам или лужении кусков провода. мы не продаем их, но вы найдете их на Amazon довольно легко и дешево.
А Панавиз или Третья рука может помочь удержать предмет, который вы паяете надежно, хотя мы предложим более дешевый варианты позже! Преимущество Panavises и Third Hands в том, что они может сгибаться и поворачиваться под любым углом, который вы пожелаете, и надежно крепится болтами к вашей работе поверхность.
Приличный рабочий фонарь поможет вам видеть, что вы делаете и что
особенно полезно, если вы делаете хорошую работу, которую вам нужно ясно видеть. Ан
Лампа углового типа идеальна, и в ИКЕА продаются довольно дешевые и эффективные лампы.
те. Лупа также может помочь при работе с мелкими деталями.
Подготовка
Перед началом пайки (и включением паяльника) убедитесь, что что ты готов.
У вас должна быть жаростойкая поверхность для работы. В качестве мы говорили ранее, образцы керамической плитки из магазина DIY идеальны и будут стоить вы не большие деньги. Матовый или шероховатый поможет лучше хвататься за вещи.
Убедитесь, что у вашего утюга есть свежая насадка, если она вам нужна, и что вы используете правильный наконечник для работы (см. «Выбор правильного наконечника» раздел выше).
Перед включением паяльника убедитесь, что он надежно закреплен подставка, скамейка или термостойкая поверхность. Помните, чтобы не прикасаться к нему один раз вы его подключили, и не оставлять без присмотра!
Наденьте защитные очки!
Лужение жала
Перед началом пайки всегда следует лужить жало паяльника. Лужение
это процесс покрытия поверхности жала паяльника припоем
(который содержит олово) для предотвращения окисления и облегчения прилипания припоя к
ваш наконечник и течет туда, где он должен.
Когда нагреется, держите паяльник над средства для чистки жаропрочных поверхностей или жала паяльника, если они у вас есть. Прикоснись к своему припаяйте к наконечнику, убедившись, что он покрывает нижний сантиметр или около того со всех сторон. Очистите наконечник от излишков припоя и повторите процесс нанесения припоя. и счищайте излишки, пока кончик утюга не станет блестящим!
Не двигаясь
Мы почти готовы начать!
Вы должны держать плату, которую вы паяете, неподвижно. Как мы упоминали ранее это можно было сделать с помощью инструментов Panavise или Third Hand, но пара более дешевых вариантов.
Если вы припаиваете одинарную или двойную полосу контактов к плате,
можно вставить верхнюю часть контактов в макетную плату (подходящего размера), чтобы удерживать их
неподвижно, а затем посадите свою доску на них. Если есть штифты на обоих краях
затем поместите оба набора в макетную плату перед запуском, чтобы удерживать
весь уровень доски. В противном случае приклейте небольшой кусочек Blu Tack снизу, чтобы зафиксировать
это уровень.
Blu Tack — лучший друг паяльника! Если у вас нет макетной платы, то вы можно приклеить приличный кусок Blu Tack на термостойкую поверхность и использовать его чтобы держать плату неподвижно, пока вы ее паяете.
Идеальная пайка
Идеальная пайка получается, когда несколько элементов соединяются вместе и планеты сошлись.
Жало вашего паяльника должно иметь правильную температуру. Если вы используете паяльник без терморегулятора, затем убедитесь, что вы дали его приличное количество времени для разогрева. Убедитесь, что ваш наконечник чистый и залуженный.
Если вы правша, то держите паяльник в правой руке, а
припой слева. Если вы левша, то сделайте наоборот. Вам следует
смотайте примерно 30 сантиметров припоя с катушки, выпрямите конец
и держите припой не менее чем в 5 сантиметрах от конца.
Жало вашего паяльника должно касаться медной окантовки отверстие, через которое проходит ножка или штифт компонента, и со штифтом или компонент ноги, чтобы нагреть оба из них.
Не наносите припой сразу. Прикоснитесь паяльником к меди окантовка и составная ножка или шпилька на секунду или две первые. Теперь кормить в припаивайте другой рукой. Вы стремитесь нанести достаточное количество припоя, чтобы сформировать аккуратная куполообразная форма над верхушкой штифта, которая также покрывает всю медь окружить. При подаче припоя вы должны подавать его в точке, где ваш паяльник касается и штифта, и медной окантовки.
Когда вы добавили достаточное количество припоя, удалите припой, но не удаляйте паяльник еще. Удерживайте его в этом положении еще секунду или около того, чтобы
припой течет прямо в соединение, которое вы делаете. Если ты этого не сделаешь,
тогда ваш паяный шов будет пузыриться и может быть неэффективным.
электрический контакт.
Весь процесс предварительного нагрева, нанесения припоя и подачи припоя после должно пройти не более пары секунд. Что-то большее, чем это может привести к таким проблемам, как плавление пластиковой колодки штифта (подробнее об этом ниже).
Вы только что добились идеального паяного соединения! Не так ли? Какая?! Ты нет? Может быть, нам нужно больше практики!
Ловушки!
Одной из наиболее распространенных проблем является неплотная пайка . Это происходит, когда вы не приложили достаточно тепла к паяному соединению, пока вы добавляете припоя или после того, как вы удалили припой. Это также может произойти, когда ваш паяльник просто недостаточно горячий, как это может быть в случае с более дешевой пайкой утюги.
Капли припоя часто не обеспечивают надлежащего электрического контакта с
медная окантовка на плате, но ее можно починить с помощью паяльника
прижимайте к стыку до тех пор, пока припой не расплавится и не стечет в отверстие. Не добавляйте больше припоя!
Добавление слишком большого количества припоя является еще одной распространенной проблемой. Если ваш сустав пузырится, или припой не течет вокруг контактов (обе проблемы вызваны применяя слишком мало тепла), то может возникнуть соблазн добавить больше припоя. Этот не решит проблему и может привести к перемычкам припоя к соседним контактам, что означает что вам придется пройти через стресс от распайки соединений. Опять же, Решение состоит в том, чтобы добавить больше тепла, пока припой не потечет должным образом. Немного мазка флюс с помощью флюсового пера также часто может помочь.
Иногда беспорядочные паяные соединения и паяные перемычки могут быть результатом
использование наконечника паяльника, который слишком велик или слишком широк для выполняемой работы. Пытаться
с помощью более тонкого наконечника, например, кончика иглы или небольшого наконечника долота. Вы можете обнаружить, что
он подходит вам лучше, чем тот, который вы использовали.
Слишком много тепла также вызовет у вас раздор. Так же, как слишком мало тепла будет вызвать такие проблемы, как появление пятен или плохая пайка соединений, слишком сильный нагрев вызовет свой набор проблем. Наиболее частая проблема – пластиковые разъемы для штифтов. окружает плавление, в результате чего штифты изгибаются или проскальзывают слишком далеко доска. Это может произойти, если ваш паяльник слишком горячий (переверните понижение температуры, если она контролируемая), или если вы держите паяльник на суставе слишком долго.
Контакты заземления — это контакты, которые подключены к плоскости заземления
плата — всегда будет намного сложнее припаять, чем обычные контакты. Это потому что
заземляющий слой печатной платы будет действовать как радиатор и поглощать тепло от вашего
паяльник и, следовательно, от вашего припоя и булавки, которую вы пытаетесь припаять. Это означает, что вам, возможно, придется потратить немного больше времени на пайку этих контактов.
то есть предварительно нагрейте булавку немного дольше и держите утюг немного дольше
после того, как припой потечет в соединение. То же самое касается более крупных компонентов.
например разъемы USB или micro-USB.
Помните, что большинство проблем можно решить, так что не волнуйтесь! Мы рассмотрим некоторые способы для устранения проблем ниже.
Ремонтные работы
Ремонт каплевидного припоя довольно легко исправить. Просто коснитесь кончика ваш паяльник против капли, и держите его, пока припой не потечет вниз в сустав.
Паяную перемычку между контактами часто можно зафиксировать, просто удерживая
паяльником посередине моста, пока припой не расплавится и
протягивая его, чтобы сломать мост. Если мост слишком большой, и это
метод не исправляет это, тогда вам нужно будет отпаять (и перепаять) его с помощью
припойная присоска или какая-нибудь оплетка для распайки.
Плохое соединение , которое не обеспечивает надлежащего электрического контакта , можно устранить с помощью сначала приложите больше тепла паяльником, а затем добавьте немного больше припоя, если необходимо.
Шатающийся штифт , вызванный слишком сильным нагревом , можно (иногда) исправить, удерживая обнажая булавку парой острогубцев, а затем прикладывая немного тепла к паяное соединение (вам может понадобиться достаточно тепла, чтобы смягчить пластик вокруг снова шпилька). Зажав штифт плоскогубцами, верните его в правильное положение. положение, удалите паяльник, все еще удерживая булавку, и дайте припой и пластик снова затвердевают.
Последние штрихи
Если вы пропаяли соединения и устранили неполадки, то технически вы закончили, но есть пара последних штрихов, которые вы, возможно, захотите сделать, чтобы чтобы все это выглядело действительно кошерно!
Обрезание ножек и закругление стыков придает паяным соединениям действительно
профессиональный вид. Некоторые компоненты, такие как светодиоды, резисторы и т. д., имеют длинные ножки.
которые необходимо обрезать после пайки. Вы должны закрепить их парой
ножницы для резки заподлицо, такие как продаваемые нами инженерные инструменты, как можно ближе к доске. После обрезки вы можете ненадолго прикоснуться к паяльнику.
против обрезанного сустава, чтобы закруглить его и сделать его очень аккуратным.
Удаление остатков флюса улучшит внешний вид платы. Поскольку бессвинцовый припой содержит флюс, после пайки он может оставлять следы. вокруг мест пайки. Это можно удалить с помощью изопропилового спирта (IPA) и чистой безворсовой тканью. Нанесите на очищаемую деталь быстрый спрей изопропилового спирта, а затем протрите его тканью, чтобы смыть остатки.
Конкретные примеры
Сейчас мы рассмотрим несколько общих работ по пайке: пайка 40-контактный штыревой разъем к Pi Zero или Zero W, и пайка сквозного компонента, такого как светодиод.
40-контактные разъемы
Ключом к пайке 40-контактных разъемов является: i) закрепление угловых контактов и,
ii) убедитесь, что жатка установлена прямо, а не под углом.
Вставьте штырьки разъема в отверстия в Pi Zero; более короткие концы должен проходить через отверстия в верхней части доски и выступать через нижняя сторона. Аккуратно переверните все это и закрепите либо в макет или с куском Blu Tack.
Убедитесь, что Pi Zero и головка устойчиво стоят на термостойкой поверхности или зажат в Panavise. Как только ваш паяльник нагрет, залудится и будет готов чтобы пойти, припаяйте верхний левый угловой контакт (если смотреть на него снизу).
Прежде чем двигаться дальше, взгляните на заголовок и убедитесь, что он заподлицо с печатной платой вашего Pi Zero. Если это не так, то держите Pi Zero с стороной, которую вы припаиваете, вверх, и поддерживайте разъем в противоположный конец тому, который вы припаиваете. Кратковременно расплавьте место пайки на верхний угловой контакт, который вы только что припаяли, и переместите разъем так, чтобы он заподлицо с печатной платой.
Далее мы закрепим противоположный угловой штифт — нижний правый. Опять же, однажды
вы припаяли его, проверьте его, чтобы убедиться, что разъем все еще находится на одном уровне с
печатную плату и исправьте ее, как описано выше, если это не так.
Теперь припаяйте 38 оставшихся контактов, убедившись, что на них достаточно припоя. все штифты, что медная окантовка штифта полностью закрыта и что припой образует хороший купол вокруг штифта.
Компоненты со сквозным отверстием
Для пайки компонентов со сквозным отверстием, таких как светодиоды, требуется немного другая техника пайки штифтовых заголовков. В этом примере мы будем припаивать светодиод. в плату, чтобы проиллюстрировать, как они должны быть припаяны.
Вставьте ножки светодиода в отверстия на печатной плате и согните их примерно на
Угол 45 градусов наружу, чтобы ножки естественно удерживали светодиод в плате.
Panavise действительно помогает удерживать печатную плату в устойчивом положении, или, опять же, вы можете использовать
большой кусок Blu Tack.
Припаяйте обе ножки, убедившись, что основание светодиода находится заподлицо с Печатная плата снова после пайки первой ножки и, при необходимости, регулировки повторное плавление.
Обрежьте лишнюю часть ноги с каждого сустава парой заподлицо кусачек, а затем закруглите каждый сустав, если хотите, как описано выше.
Описанный процесс будет точно таким же для большинства других сквозных отверстий. компоненты, такие как резисторы, конденсаторы и тому подобное.
Рекомендуемые инструменты для пайки | Документация Keebio
Итак, вы хотите собрать клавиатуру, но не знаете, что именно вам нужно? Не волнуйтесь, вот список рекомендуемых инструментов для пайки. Некоторые из этих предметов отмечены звездочкой (★) рядом с ними, так как это те предметы, которые есть у Кибио.
Видео
Вот видеоролик, в котором мы рассказываем об инструментах, которые нам нравятся:
youtube.com/embed/2Lw_hFh73_A» title=»YouTube video player» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture»/>Основы
Как минимум, вам потребуются следующие предметы для сборки клавиатур, которые предлагает Keebio:
- Паяльник
- Припой
- Ножи для заподлицо
Паяльник
Рекомендуется паяльник с регулируемой температурой. Несмотря на то, что вы можете обойтись без термоконтроля, для новичка очень легко сжечь контактные площадки на печатной плате из-за непостоянных температур и перегрева железа. Приличный терморегулируемый паяльник ненамного дороже обычного.
Вот список некоторых рекомендуемых:
- ★ TS100 Карманный паяльник ($$) — Симпатичный маленький паяльник с цифровой индикацией температуры. Действительно портативный и быстрый разогрев.
- Рекомендуется распечатать этот переходник Hakko Sleeve (https://www.thingiverse.
com/thing:4935962), чтобы вы могли использовать с ним более дешевые наконечники для паяльника T12
- Рекомендуется распечатать этот переходник Hakko Sleeve (https://www.thingiverse.
- ★ Паяльная станция KSGER T12 ($$ ) — рекомендуемый вариант среднего уровня. Наконечники довольно быстро нагреваются до нужной температуры и могут заменяться в горячем режиме без необходимости выключения станции. Хорошо справляется с пайкой к заземляющим пластинам из-за хорошей тепловой массы. Совет для профессионалов: единственное, что следует отметить, это то, что при смене наконечника, чтобы станция правильно его распознала, нажмите на ручку управления и поверните ее, чтобы выбрать правильный наконечник.
- PINECIL — Портативный паяльник Smart Mini, маленький ($) — хороший вариант, если у вас уже есть совместимый с ним блок питания USB-C
- Паяльная станция Aoyue 469 60 Вт ($) — достойный бюджетный вариант
- ★ Yihua Светодиодный дисплей ремонтной станции для паяльника 937D+ SMD ($) — легко регулировать температуру с помощью ручки, а наличие цифрового считывания очень удобно, чтобы вы знали, какая температура утюга.
- Hakko FX888D ($$$) — вы увижу много рекомендаций по этому утюгу, и это правильно, так как это качественный паяльник
- ★ Цифровая паяльная станция Weller WE1010NA ($$$) — Контроль температуры
- ★★ Профессиональная паяльная станция PACE ADS200 ($$$) — Безусловно, любимый паяльник Keebio! Наконечники нагреваются за 2-3 секунды, их можно заменять в горячем режиме. Очень легко справляется с пайкой на заземляющих плоскостях. Настоятельно рекомендуется.
Встроенные паяльник и термофены
Если вы планируете в будущем работать с SMD-компонентами, иметь термофен – это здорово, и иногда он стоит ненамного дороже, чем обычный утюг.
- ★ Термовоздушная паяльная станция 2-в-1 862D+ SMD Светодиодный дисплей ($$)
- Yihua 862BD+ 2-в-1 SMD-паяльная станция ($$)
- 2-в-1 898D+ Паяльная станция с горячим воздухом и железным пистолетом ($$)
5
Припой
Избегайте бессвинцовых припоев, если вы не обладаете большим опытом. Бессвинцовый припой требует высоких температур, и для тех, кто начинает паять, его использование часто приводит к холодным соединениям и/или перегреву контактных площадок. Свинцовый припой подойдет, и его все равно использует большинство людей. Не экономьте на припое!
Диаметр: 0,031″ припой подходит для общего использования. Для SMD-компонентов меньшего размера рекомендуется 0,020″.
Соотношение олово/свинец: 63/37 или 60/40 являются хорошими соотношениями. 63/37 означает 63% олова, 37% свинца.
- ★ Kester 24-6337-0027 Рулон припоя, размер сердечника 66, сплав 63/37, диаметр 0,031 дюйма
- ★ Kester 24-6337-0010 44 Припой с канифольным сердечником, диаметр 63/37 ,020-020-дюйма
- K
- K
Резаки для заподлицо
Вам потребуются кусачки для обрезки ветвей диодов, ветвей резисторов и выводов разъема Pro Micro.
- Hakko CHP-170 Micro Cutter
- ★ Plato 170 Flush Cutter — Немного дешевле и наш выбор, так как разрезы немного более гладкие, чем у Hakko
Вот некоторые дополнительные предметы, которые могут оказаться полезными во время сборки:
- Очистка для наконечника для паяль железа
- Solder Sucker и Wick
- Tweezers
- Подключение проволоки
- Help Harder/Halder
- Multimeter
- Seller Spool Holder
- Flured
- Hakko 599B-02 Очиститель жала проволочного паяльника
- ★ Очиститель паяльного жала Aoyue. Проводить паяльником немного легче, чем Hakko, также имеется держатель для паяльника
- Hakko 633-01 Подставка для паяльника.
Подставка для паяльника с набором чистящих шариков
Инструмент для лужения наконечников: хорошо использовать один раз в начале сеанса пайки вместо лужения припоем и помогает восстановить наконечники
- обязательно испортит сборку в какой-то момент, и вам понадобится какой-то способ удалить этот припой. Настоятельно рекомендуется купить какую-нибудь припойную присоску, наличие фитиля не так важно.
★ Синяя и металлическая присоска ($) — есть куча этих дешевых присосок, продаваемых по разным объявлениям, и, несмотря на цену, они выполняют свою работу.
- Наконечник Pro: обрежьте наконечник под углом, чтобы упростить его использование, как показано на этом рисунке.
★ Hakko Sppon № 20 ($$)
Демонтажные паяльники/станции
- ★ Вакуумный демонтажный насос Velleman VTDESOL3U с нагревателем 30 Вт ($) — Будьте осторожны с этим насосом, когда нажимаете на насос, так как из него вылетит горячий припой. Но вы можете быстро отпаять целую плату с помощью этого инструмента для отпайки
- Hakko FR301-03/P ($$$) — если вы собираетесь отпаивать целые платы
- ★ Демонтажная станция ZD-915 ($$) — если вы собираетесь отпаивать целые платы
Фитиль
- Chemtronics 80-3-5 Оплетка для отпайки
- ★ MG Chemicals #3 Оплетка для удаления припоя Super Wick без очистки
Пинцет
Если вы собираетесь выполнять какие-либо работы с поверхностным монтажом, вам понадобится пинцет для обработки всех этих мелких деталей.
- Набор инструментов для электростатического пинцета, прецизионный антистатический набор пинцетов
Соединительный провод
Необходим для крепления светодиодной ленты RGB, использования в качестве перемычек или ручной проводки. Рекомендуемый калибр проводов — от 22 AWG до 28 AWG, убедитесь, что это сплошной сердечник, а не многожильный. Также рекомендуется использовать несколько цветов.
- 24 AWG
- ★ Remington Industries 24ul1007Sldkit UL1007 24 AWG. Набор сплошных проводов калибра 22
- ★ Remington Industries 22UL1007SLDKIT UL1007 Комплект сплошных монтажных проводов калибра 22 AWG
Руки помощи/держатель печатных плат
- ★ Регулируемая рука помощи с увеличением стекла
- Pro’skit 900-015 помощи руками паяль вероятно, используйте его для проверки непрерывности, поэтому хорошо иметь тот, который издает звуковой сигнал (большинство мультиметров имеют функцию звукового сигнала).
Бесплатные/дешевые грузы от Harbour Freight подойдут.
- Цифровой мультиметр Innova 3320 с автоматическим выбором диапазона
Коврик для пайки
Хорошо защищает обрабатываемую поверхность.
- ★ Теплоизоляционный силиконовый коврик для ремонта Kaisi — 13,7 x 9,8 дюймов
- ★ Теплоизоляционный силиконовый ремонтный коврик Kaisi — 17,7 x 11,8 дюймов
Держатель катушки для припоя
Лучше, чем просто оставить свою катушку на боку.
- ★ Катушка-дозатор припоя Delcast SL-RL
- ★ Hakko 611-2 Двойная подставка для катушки припоя. Удобна для одновременного удержания двух катушек, например, одной для пайки переключателей и одной для поверхностного монтажа
Флюс
Помогает лучше прилипать припою. Обычно флюс в припое подойдет, но иногда это может помочь.
- ★ SRA ROSIN FLUX PEN
- KESTER 186 FLUX PERUX
- MG Chemicals 8341 NO CLEAN FLUX PAST может получать комиссию за соответствующие покупки.
*
Полное руководство по пайке для гитаристов | Guitar.com
Поиск
Знание того, как паять, открывает целый мир веселых самостоятельных занятий, позволяющих экономить деньги, но делать это хорошо — целое искусство.
Мы охватываем множество проектов усилителей и гитарной электроники в наших функциях «Сделай сам». Возможно, мы считаем само собой разумеющимся, что все умеют паять, но даже те из нас, кто занимается пайкой десятилетиями, могут научиться чему-то новому.
Это руководство разделено на две части. В первой части я поделюсь некоторыми профессиональными советами по паяльному оборудованию и хорошей практикой. Во второй части я применю эту информацию к простому проекту, показав, как сделать высококачественный гитарный кабель.
Могучий утюгСуществуют различные типы паяльников, и важно выбрать тот, который соответствует вашим потребностям.
Утюги в виде карандаша представляют собой интегрированные устройства с утюгом на одном конце и розеткой на другом. Большинство из них поставляются с подставкой, которая держит горячий утюг, пока вы находитесь между задачами. Это удобно, если вы надеетесь не прожечь дыры в своем верстаке, ковре или в себе. Не спрашивайте меня, откуда я знаю… Я просто знаю.
Реклама
Утюги-карандаши могут быть включены или выключены, а их рабочая температура фиксирована. Напротив, паяльные станции включают в себя утюг и подставку, которая может быть встроена или не интегрирована, но станция позволяет вам устанавливать рабочую температуру утюга. Некоторые взаимодействуют с датчиком в наконечнике, чтобы поддерживать эту температуру.
Изображение: Shutterstock
Еще одним вариантом являются паяльники. Они быстро нагреваются, но могут стать слишком горячими и не очень подходят для деликатной работы. Также доступны газовые паяльные горелки, но они лучше подходят для тонкой металлообработки, и если вы неопытны, вы можете что-то или кого-то поджечь.
ЭлектростанцииДля работы с гитарой и усилителем я бы рекомендовал паяльную станцию с контролем температуры.
Различные работы по пайке требуют различной мощности паяльника. Вам не нужно много энергии, чтобы припаять сквозные компоненты к печатной плате, но пайка заземления на шасси усилителя выходит за рамки возможностей большинства паяльников. Общие работы по сборке гитары, требующие большей мощности, включают пайку заземляющих проводов на корпусах потенциометров и пружинных захватах Stratocaster. При сборке усилителя изрядное количество энергии также потребуется для сборки проушины и револьверной платы.
Изображение: Shutterstock
Если у вас есть 15- или 20-ваттный паяльник, вы, вероятно, не сможете выполнять эти работы, потому что более крупные металлические детали действуют как радиатор, рассеивая тепло от утюга. Когда железо не может поддерживать достаточную температуру, припой не может плавиться и течь должным образом, образуя прочное соединение.
Вам также придется долго держать утюг на месте, и, несмотря на недостаточное количество тепла для пайки, вы все равно можете расплавить пластиковые детали и повредить хрупкие электронные компоненты.
Advertisement
Все утюги могут нагреваться до температуры, достаточной для плавления припоя, и более высокая мощность не обязательно означает, что утюг станет горячее; на самом деле это означает, что он может поддерживать свою температуру, даже когда тепло рассеивается. Как правило, чем больше мощность, тем лучше, и утюга мощностью от 50 до 60 Вт должно быть достаточно для большинства работ.
Справа, к проводуПрипой для электронных устройств бывает двух видов — на основе свинца и без свинца. Повышение осведомленности об опасностях для здоровья, связанных со свинцом, привело к принятию законодательства, ограничивающего использование припоя на основе свинца в производстве.
Свинцовый припой обычно представляет собой смесь олова и свинца в пропорции 60/40, которая плавится при температуре около 190°C и использовалась во всех винтажных гитарах, педалях и усилителях.
Он по-прежнему широко продается и является лучшим вариантом для реставрационных работ. Также доступен припой с содержанием свинца 63/37, и его более быстрый переход из жидкого состояния в твердое может снизить риск «холодных» паяных соединений, когда детали двигаются до того, как припой затвердеет.
Этот освинцованный припой имеет соотношение олова и свинца 60/40, сердцевину из канифольного флюса и внешний диаметр 0,7 мм
Бессвинцовый припой имеет более высокую температуру плавления, поэтому его немного сложнее использовать, и вам понадобится мощный паяльник. Это сплав олова, серебра и меди, и хотя бессвинцовые припои могут быть прочнее, они также могут быть более хрупкими.
Закон требует от производителей использовать бессвинцовый припой, и вы можете сделать то же самое по соображениям здоровья. С другой стороны, если вы относительно мало паяете и большая часть работы связана с обслуживанием и ремонтом старого оборудования, вы можете предпочесть использовать припой, содержащий свинец.
Я использовал и то, и другое, и, поскольку я предпочитаю этилированный, я часто использую небольшой вытяжной вентилятор, который всасывает пары припоя в угольный фильтр.
Электрический припой содержит канифольный флюс, который растворяет оксид металла, способствует растеканию припоя и способствует сцеплению с металлическими деталями. Сантехнический припой имеет кислотный флюс и не подходит для электроники. Доступны различные калибры припоя, но я считаю, что 0,7 мм подходит для большинства применений.
Верхние жалаПаяльники более высокого качества позволяют менять жала. Это важно по двум причинам: во-первых, наконечники изнашиваются, а во-вторых, в зависимости от выполняемой работы могут использоваться наконечники различной формы. 9№ 0007
Тонкие и острые наконечники конической формы идеально подходят для точных работ, таких как пайка разъемов для печатных плат. Некоторые наконечники больше похожи на маленькие стамески, а другие больше на отвертки с плоской головкой.
При пайке на корпусах потенциометров, где необходимо распределить тепло по более широкой площади, предпочтительнее использовать более плоский наконечник.
Какой бы наконечник вы ни использовали, рекомендуется поддерживать его в хорошем состоянии. Когда вы изо всех сил пытаетесь сделать паяные соединения, а расплавленный припой стекает с утюга, это указывает на то, что жало окислилось. Если он выглядит тусклым и черным, а не серебристым и блестящим, это почти наверняка так. Загрязнения на наконечнике также могут попасть в паяное соединение и привести к его выходу из строя.
Этому наконечнику несколько лет, и он проделал большую работу, но он в относительно хорошем состоянии и по-прежнему хорошо работает.
Возьмите за привычку чистить наконечники припоя во время работы. Большинство подставок для утюгов имеют секцию поддона с губкой, которую следует смочить водой перед началом работы. Протирание жала влажной (не мокрой) губкой после каждого паяного соединения удаляет излишки припоя с жала.
Некоторые предпочитают использовать латунную или нержавеющую вату для очистки железных наконечников, чтобы предотвратить окисление.
После каждых нескольких стыков рекомендуется протирать утюг, наносить свежий припой на жало и стирать излишки. Это предотвратит окисление наконечника, и это также следует делать в конце работы перед тем, как выключить утюг. Этот процесс называется «лужение», и здоровый наконечник утюга должен выглядеть блестящим. Вы также должны залудить новые наконечники перед их использованием.
Если вы чувствуете, что ваш наконечник перестал работать должным образом, а очистка и лужение не помогают, у вас есть несколько вариантов. Можно попробовать обработать его активатором наконечников или просто заменить. Наконечники относительно недороги, но вы должны выбрать подходящий для вашего утюга.
Не дуйтеПрипой не следует считать «металлическим клеем», который просто протирают утюгом и дают застыть. Припой должен течь на детали, чтобы образовалось хорошее соединение, а для этого требуется правильная техника пайки.
Будь то ножка резистора, торчащая через ушко или отверстие в печатной плате, или провода вывода конденсатора, намотанные на турель или метку, утюг следует использовать для нагрева области, где выполняется соединение. Когда область предварительно нагрета, а наконечник утюга все еще касается детали, доведите припой до контакта с соединением.
Припой должен плавиться и течь почти мгновенно, и главное здесь то, что припой проникает в соединение, а не образует каплю на поверхности. Не пытайтесь расплавить припой на наконечнике утюга, а затем перенести его на соединение, потому что флюс, который помогает припою склеиваться, испарится, не успев выполнить свою работу.
Изображение: Shutterstock
Знание того, какую температуру установить и как долго нужно нагревать помещение, приходит с опытом. Свинцовый припой плавится при температуре около 190°C, а бессвинцовый припой – при температуре около 200°C. При работе с печатными платами температура железа около 325°C должна быть безопасной отправной точкой, поскольку крайне важно не повредить плату.
30025
- Наконечник Pro: обрежьте наконечник под углом, чтобы упростить его использование, как показано на этом рисунке.
