Что обозначает буква L на выключателе света. Какие еще бывают маркировки контактов выключателей. Как правильно подключить одноклавишный и многоклавишный выключатель. На что обратить внимание при монтаже.
Что означает буква L на выключателе
Буква L на выключателе обозначает контакт, к которому необходимо подключать фазный провод. Эта маркировка происходит от английского слова «Line» (линия) или «Live» (под напряжением). Контакт L всегда присутствует на выключателях, независимо от их типа и количества клавиш.
Помимо L, на выключателях часто можно встретить следующие обозначения контактов:
- L1, L2, L3 — выходные контакты для подключения к светильникам в многоклавишных выключателях
- ↑ — стрелка, указывающая на выходной контакт
- 1, 2, 3 — цифровая маркировка выходных контактов
Принцип работы выключателя
Чтобы лучше понять назначение контактов, рассмотрим принцип работы обычного выключателя:
- Фазный провод подводится к входному контакту L выключателя
- При включении клавиши замыкается цепь между контактами L и L1
- Ток по проводу от L1 поступает к светильнику, зажигая его
- При выключении цепь размыкается, и светильник гаснет
Таким образом, выключатель просто прерывает подачу фазы на светильник. Нулевой провод идет к светильнику напрямую, минуя выключатель.
Схема подключения одноклавишного выключателя
Рассмотрим пошагово, как правильно подключить простой одноклавишный выключатель:
- Отключите электричество на щитке
- Снимите крышку выключателя
- Определите входной контакт L (обычно помечен)
- Подключите к нему фазный провод от распределительной коробки
- Ко второму контакту подключите провод, идущий к светильнику
- Заизолируйте соединения
- Закрепите выключатель в подрозетнике
- Установите декоративную крышку
При правильном подключении при включении выключателя на выходном контакте появится фаза, которая поступит к светильнику.
Особенности подключения многоклавишных выключателей
Двух- и трехклавишные выключатели имеют более сложную схему подключения:
- Входной контакт L один на все клавиши
- Каждая клавиша имеет свой выходной контакт (L1, L2, L3)
- От выключателя к распредкоробке идет трех- или четырехжильный кабель
- В коробке провода от L1, L2, L3 подключаются к разным светильникам или группам освещения
При подключении важно не перепутать входной и выходные контакты. Для определения можно использовать мультиметр в режиме «прозвонки».
На что обратить внимание при монтаже выключателя
Чтобы обеспечить правильную и безопасную работу выключателя, при монтаже учитывайте следующие моменты:
- Тщательно зачищайте концы проводов перед подключением
- Надежно затягивайте винтовые клеммы
- Изолируйте все соединения
- Не допускайте соприкосновения оголенных проводов
- Проверяйте работу выключателя перед окончательной установкой
- При любых сомнениях обращайтесь к квалифицированному электрику
Цветовая маркировка проводов в электропроводке
Для удобства монтажа и повышения безопасности провода в современной электропроводке имеют стандартную цветовую маркировку:
- Коричневый или черный — фазный провод
- Синий или голубой — нулевой рабочий проводник
- Желто-зеленый — заземляющий проводник
Зная эту маркировку, можно легко определить назначение проводов при подключении выключателей и других электроприборов. Однако в старых домах цвета проводов могут отличаться, поэтому всегда проверяйте наличие напряжения индикаторной отверткой.
Распространенные ошибки при подключении выключателей
При самостоятельном монтаже выключателей нередко допускаются следующие ошибки:
- Подключение нулевого провода к выключателю вместо фазного
- Перепутывание входных и выходных контактов в многоклавишных моделях
- Некачественная изоляция соединений
- Слабая затяжка винтовых клемм
- Подключение без предварительного обесточивания сети
Любая из этих ошибок может привести к неправильной работе выключателя или даже стать причиной короткого замыкания. Поэтому при отсутствии опыта лучше доверить монтаж профессионалам.
Когда нужно менять выключатель
Замена выключателя может потребоваться в следующих случаях:
- Механическое повреждение корпуса или клавиш
- Нестабильная работа (мерцание света при включении)
- Нагрев корпуса во время работы
- Потемнение или оплавление контактов
- Треск или гудение при включении/выключении
- Просто для обновления интерьера
При обнаружении любых признаков неисправности выключателя его следует немедленно заменить во избежание короткого замыкания или возгорания проводки.
значение, другие буквенные и цветовые обозначения
У различных фирм, производящих электротехническую продукцию, типовые обозначения на контактах выключателей света могут не совпадать. Следует разобраться, что означает L на выключателе освещения и существуют ли какие-то другие обозначения. Эти знания помогут всем заинтересованным лицам после приобретения установочного изделия правильно подключить его к действующей электросети.
Содержание
- Особенности подключения
- Что обозначает L
- Как подключаются выходные контакты
- Обозначения на корпусе
Особенности подключения

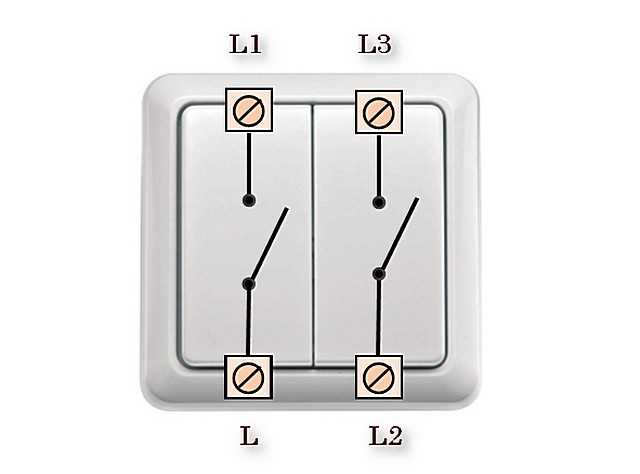

Контакты двухклавишного выключателяДля понимания особенностей подключения стандартного выключателя потребуется изучить принцип его работы. В качестве примера, удобного для описания, выбрана разновидность приборов с одной клавишей.
- переключатель всегда устанавливается в разрыв фазного провода, второй конец которого отводится либо к распределительной коробке, либо прямо к светильнику;
- с двух сторон имеется только два провода, причем каждый из них предназначен для своих целей;
- один из них прокладывается до выключателя от линейного автомата и постоянно находится под напряжением;
- на втором проводе оно отсутствует, из-за чего подключенный к выключателю осветительный прибор не горит.
Сетевые 220 Вольт поступают на него только после нажатия на кнопку или клавишу при переведении ее в режим «Включено». После этого исправный светильник или лампочка сразу же загораются.
При подключении трехклавишного выключателя распределение функций каждого из контактов то же самое. Но в этом случае со стороны отвода проводников к распределительной коробке или люстре располагается два контакта, служащие для коммутации различных групп лампочек. Соответственно, количество обозначений становится большим на одно. То же самое наблюдается при использовании трехклавишного изделия, у которого число контактов и отводящих проводников увеличивается еще на единицу. Знание этих особенностей устройства коммутирующего прибора поможет расшифровать маркировку L на выключателе.
Что обозначает L
Общепринятые обозначения на выключателях света наносятся с целью маркировки их контактных соединителей или для указания положения, в котором находится их клавиша.
Схема подключения одноклавишного выключателяКонтакт, к которому подводится фаза от распределительного щитка, имеет обозначение L на выключателях для всех видов приборов – как одноклавишных, так и многоклавишных.
Предположительно, этот символ взят от первой буквы английского слова «Line», означающего линию или линейный провод. У второго контакта также имеется свое обозначение, которое у разных производителей имеет различный вид:
- Символ L с добавлением к нему единицы – L1.
- Тот же знак, но с добавлением штриха – L`.
- Небольшая стрелка, обращенная вверх.
- Просто единица («1»).
У ряда производителей этот отвод вообще никак не обозначается. Если он находится сверху, от него отводится провод к люстре или распределительной коробке.
Схема подключения двухклавишного выключателяВ ПУЭ оговаривается, с каких сторон должны подводиться и отводиться проводники к выключателю. Согласно требованию нормативов, подводка делается снизу, а отвод монтируется сверху.
У двухклавишных и трехклавишных приборов количество отводящих проводников возрастает до двух и трех соответственно, что вынуждает их производителей маркировать дополнительные контакты.
Поэтому в их обозначениях часто встречаются такие значки как L2, L3 или та же буква, но с двумя или тремя штрихами. Также возможен вариант, когда вместо букв рядом с выходными клеммами стоят только цифры, соответствующие номеру отводящего проводника.
Как подключаются выходные контакты
Наличие большого количества обозначений на контактах многоклавишных электрических переключателей вызывает определенные сложности с их подключением. Неопытному пользователю без измерительного оборудования сложно определить, какой из проводников ответственен за включение конкретной лампочки в люстре или одной из групп осветителей. В этой ситуации приходится действовать методом проб или ошибок.
Порядок действий с каждым типом выключателей можно представить в виде следующего алгоритма:
- при одноклавишном варианте на выключателе имеются L и L1 –это означает, что к выходу подсоединяется только один отводящий проводник;
- в двухклавишном аналоге их придется поочередно подсоединять к каждой из выходной клемм, и смотреть какой из осветителей загорается. На основе экспериментальных данных выбираются нужные контакты под обозначениями L1 и L2;
- в трехклавишном образце возможности расширяются: придется перебирать порядок подключения много раз (количество комбинаций из трех вариантов равно 6-ти).
Одноклавишные выключатели
На основе экспериментальных данных выбираются нужные контакты под обозначениями L1 и L2;Двухклавишные выключатели
Трёхклавишные выключатели
Упростить последнюю операцию удается, если поочередно подсоединять «неопознанные» отводящие проводники с фазным проводом и наблюдать, какие лампочки, группы или светильники загораются.
Каждый раз после подключения очередного провода и определения группы осветителей этот отвод подсоединяется к клемме, выбранной именно для проверяемого потребителя. После этого функция управления данной цепью автоматически передается клавише, переключающий механизм которой связан с этим контактом.
Обозначения на корпусе
Обозначения на корпусе выключателейПомимо обозначения L на выключателе осветительных устройств у его рабочих контактов или на корпусе встречаются другие символы и значки.
Чаще всего производители используют символический принцип маркировки двух состояний коммутирующего прибора – включено и выключено. В качестве таких символов традиционно применяются интуитивно понятные нуль и единица («0» и «1»). Первый из них соответствует состоянию «Выключено» или ВЫКЛ и располагается в самой нижней зоне корпуса электрического прибора. Второй значок означает «Включено» (ВКЛ) и наносится в верхней части. Встречаются и такие редкие обозначения как стрелки, указывающие направление коммутации.
Ознакомившись с тем, что такое L на выключателе комнатного освещения, каждый желающий сможет самостоятельно подключить его к действующей электросети. В случае крайней необходимости можно отремонтировать неисправный прибор. Этому также поможет умение разбираться в отличии маркировок у разных типов выключателей, выпускаемых различными производителями.
Что означает l в электрике
Обозначения на выключателях света, в зависимости от производителя, могут сильно различаться.
В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки контактов — L1, L2, L3, стрелки, цифры и т. Чтобы ответить на этот вопрос давайте вспомним принцип работы выключателя и рассмотрим схему его подключения, на примере одноклавишного выключателя. Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.
Поиск данных по Вашему запросу:
Что означает l в электрике
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Цвета и буквы в электрике: как отличить провода по маркировке
- Провод синий желтый красный.
- Обозначение n и l в электричестве
- Обозначение фазы и нуля в электрике
- Маркировка проводов (N, PE, L)
- Обозначения фазы и нуля в электрике
- Что в электрике означает l. Маркировка проводов (N, PE, L)
- Что означает L, N и PE в электрике
- Как обозначается рубильник. Обозначения фазы и нуля в электрике. Обозначения в электрике n и l
Обозначение L и N в электрикеПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Что значит «фаза» и «ноль»
Цвета и буквы в электрике: как отличить провода по маркировке
Обозначения на выключателях света, в зависимости от производителя, могут сильно различаться.
В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки контактов — L1, L2, L3, стрелки, цифры и т.
Чтобы ответить на этот вопрос давайте вспомним принцип работы выключателя и рассмотрим схему его подключения, на примере одноклавишного выключателя. Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода.
Соответственно при опускании клавиши, контакт разрывается и свет гаснет. Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ. Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.
При определении назначения контактов, например, двухклавишного выключателя работает та же логика, давайте рассмотрим его схему.
При подключении двухклавишного выключателя используется три провода, которые доступны при монтаже в подрозетнике, это:. Подключается к контакту L двухклавишного выключателя.
Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ. Остальные же контакты L1, L2, L3 , чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.
Определить, какой из проводов отвечает за включение какого из светильников, без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально. Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.
Схему подключения проходного переключателя — три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя — шесть клемм для подключения проводов ТУТ. Схему подключения перекрестного переключателя — четыре контакта для подключения проводов у одноклавишной модели — ЗДЕСЬ. Остались вопросы? Кромет того, буду рад любым дополнениям, поправкам, критике и т.
У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять.
Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.
Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода.
Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель уже разобранный Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на мм для подключения к контактам.
Подключаем провода к выключателю и патрону клеммнику светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения. Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего.
Тут у вас должно получиться три скрутки:. Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.
В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате.
Ниже подробно покажу вам как это можно сделать. Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.
Для подключения следующей распредкоробки шлейфом необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода.
Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода. Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник.

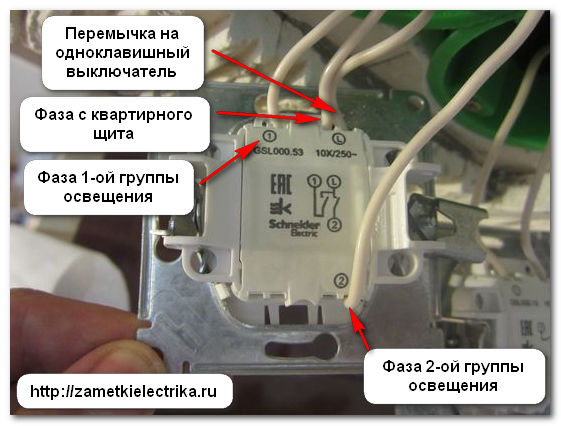

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя.
Они бывают разные, но обозначения на них обычно одинаковые. Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.
Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя. Пьяный электрик уткнулся лбом в столб. Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…Хватает рукой провод, дергается от удара током:- Все! Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения — L и N.
Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead подводящий провод, жила или Live под напряжением. Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода.
В трехфазной сети, буквенно-цифровая идентификация маркировка фазных проводников «L1», «L2» и «L3». Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.
В связи с этим, удачно подходит английское слово Null нулевой , можно ориентироваться на него. При этом это правило действует как в однофазной, так и трехфазной сети. Цвета провода, которыми маркируется нулевой провод нуль, ноль, нулевой рабочий проводник строго синий голубой или бело-синий бело-голубой.
Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками.
Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления PE — Protective Earthing , он же нулевой защитный проводник, заземление, земля. К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения.
Как писалось раннее для того что бы сделать электромонтаж необязательно быть профессиональным электриком. Главное внимательно изучить предстоящую задачу и ни в коем случае не работать, под напряжением.
В этой статье рассмотрим варианты подключения выключателя. Итак, вспоминаем программу по физике за седьмой класс, готовим индикаторную отвертку, плоскогубцы и нож.
Перед тем как приступить к подробному описанию подключения выключателя, объясню вкратце принцип его работы. Принцип выключателя достаточно прост, если вы не помните школьную программу по физике то это не беда. Для того что бы лампочка зажглась нам необходимо подать на контакты патрона фазу и ноль. Прежде чем дойти до лампочки его необходимо прервать, для того что бы мы могли управлять освещением.
После того как вы все сделали необходимо проверить что именно вы подключили к выключателю. Если в случае с одинарным выключателем мы получили один вход и один выход, то с двухклавишным у нас получается один вход и два выхода.
Как вы уже поняли для его подключения нам необходимо проложить от распределительной коробки не два, а три провода. Как видите мы просто размножили выход с выключателя а принцип его работы точно такой же как и у одинарного. Предоставленные выше схемы подключения могут отличатся благодаря расположению входного контакта на выключателе.
На разных моделях он может быть установлен по разному внизу, вверху, справа и слева.
Для того что бы определить где именно вход в выключатель на потребуется мультиметр.
Ставим мультиметр на прозвонку, то есть предварительно замкнув два щупа мультеметра, щелкаем переключателем. Один из них вход и два выхода, значит, включаем выключатель и приступаем к прозвонке. Один щуп ставим на предполагаемый вход и оставшийся щуп на предполагаемый выход. Если раздался звуковой сигнал значит, вы угадали, ну а если нет то меняем расположение щупов.
Провод синий желтый красный. Обозначение L и N в электрике
В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р , который устанавливает стандарт маркировки l n в электрике фазных и нулевых проводов в электроустановках. Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте. Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил.
Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы. Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра.
Основная маркировка проводов в электрике: Цветовые обозначения фазы L, нуля N и заземления В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки.
Обозначение n и l в электричестве
Применение общепринятой цветовой маркировки позволяет существенно сэкономить время при проведении электромонтажных работ. Кроме того, соблюдение правил упрощает самостоятельный ремонт и гарантирует его безопасность. При качественном монтаже в однофазной сети провод фаза L обозначается коричневым цветом, ноль N — синим, а заземление PE будет покрыто жёлто-зеленой изоляцией.
В трёхфазной первая фаза L1 будет коричневой, вторая L2 — чёрной, третья L3 — серой. Допускается обозначение фазной жилы другими цветами, за исключением уже закреплённых за нулём и землёй оттенками синего и жёлто-зеленого. Нормативные документы ЕС, РФ и стран СНГ, согласно которым выполняется современная цветовая маркировка, приняты на протяжении годов. В принципе, все они в большей или меньшей степени перекликаются с европейским стандартом МЭК от года.
Обозначение фазы и нуля в электрике
Некоторые начинающие электрики могут подумать, что цветовая маркировка кабелей и проводов в электропроводке не несет в себе какого-либо особого смысла, однако такое мероприятие даёт возможность электрику быстро определить фазу, ноль и заземление в процессе монтажа. Если контакты будут неправильно подсоединены между собой по окрасу, то это может стать причиной таких неблагоприятных последствий как короткое замыкание или поражение человека электричеством. Цветовая маркировка предназначена для создания безопасных условий работ электромонтажного типа и ускорения процесса поиска и подключения контактов.
На данный момент согласно ПУЭ и существующим европейским стандартам, каждая из жил имеет индивидуальный окрас изоляции. О том, какого цвета провод земля, ноль, фаза, используют буквы или цифры, мы расскажем в этой статье!
Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке.
Маркировка проводов (N, PE, L)

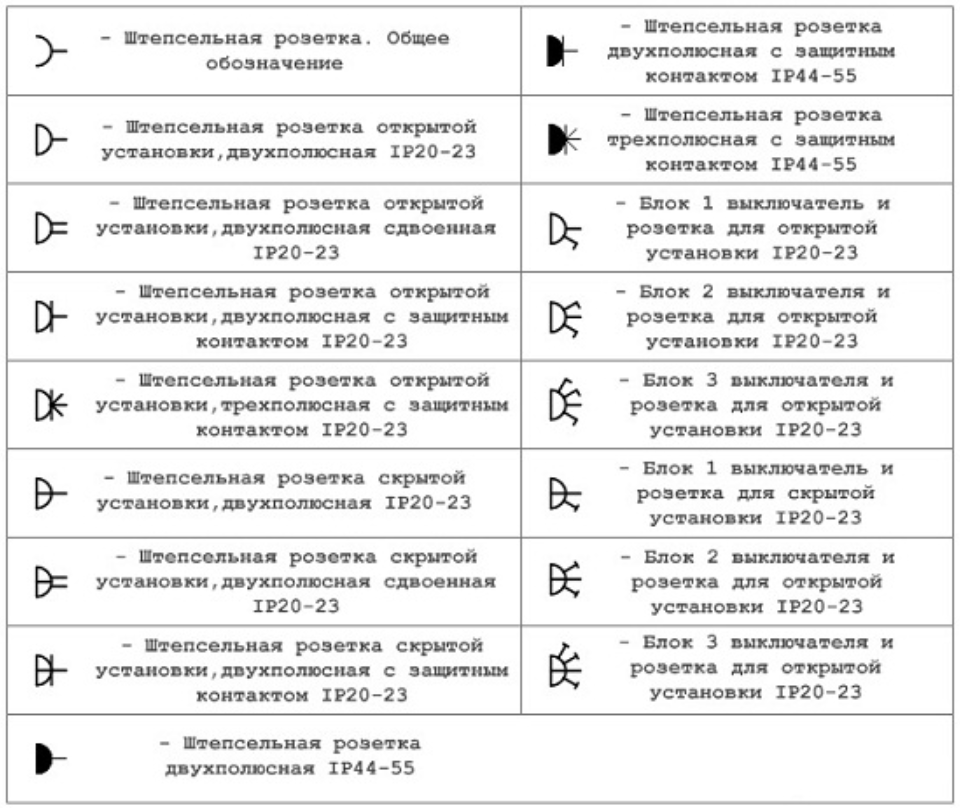

Электрическая схема — это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение. Все условные условно-графические обозначения на электрических схем ах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.
Обозначения фазы и нуля в электрике
Переход на привычное напряжение В проводился еще в годы существования Советского Союза и закончился в конце х, начале х.
Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета. В дальнейшем, появилась бытовая техника повышенной мощности , требующая заземления. Схема подключения постепенно изменялась на трёхпроводную. ГОСТ После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.
Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают.
Что в электрике означает l. Маркировка проводов (N, PE, L)
Что означает l в электрике
Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения — L и N.
Давайте разберемся, о чем говорят обозначения L и N в электрике. Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.
Что означает L, N и PE в электрике
Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead подводящий провод, жила или Live под напряжением. Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого. В связи с этим, удачно подходит английское слово Null нулевой , можно ориентироваться на него.
При этом это правило действует как в однофазной, так и трехфазной сети.
Зная цветовую маркировку проводов и буквенные обозначения N, L, PE можно легко обойтись без вызова электрика в случае, если нужно повесить люстру или заменить розетку.
Как обозначается рубильник. Обозначения фазы и нуля в электрике. Обозначения в электрике n и l
Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения — L и N. Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead подводящий провод, жила или Live под напряжением. Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода.
В трехфазной сети, буквенно-цифровая идентификация маркировка фазных проводников «L1», «L2» и «L3». Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого. В связи с этим, удачно подходит английское слово Null нулевой , можно ориентироваться на него.
Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника.
сочетаний клавиш Windows для специальных возможностей
Windows 11 Windows 10 Больше…Меньше
Ярлыки специальных возможностей помогут вам использовать компьютер с клавиатурой или вспомогательным устройством.
Ниже приведен список сочетаний клавиш для вспомогательных технологий в Windows 11, включая экранную лупу, высокую контрастность и другие.
Чтобы просмотреть список сочетаний клавиш и сенсорных жестов для экранного диктора в Windows 11, см. раздел Команды клавиатуры экранного диктора и сенсорные жесты.
Сочетания клавиш для лупы
Нажмите эту клавишу | Для этого |
|---|---|
Клавиша с логотипом Windows + знак плюса (+) | Включите лупу |
Клавиша с логотипом Windows + Esc | Выключить лупу |
Клавиша с логотипом Windows + знак плюс (+) или знак минус (-) | Увеличение или уменьшение масштаба при включенной лупе |
Ctrl + Alt + колесо прокрутки мыши | Увеличение и уменьшение масштаба с помощью колеса прокрутки мыши |
Клавиша с логотипом Windows + Ctrl + M | Открыть настройки экранной лупы |
Ctrl + Alt + клавиши со стрелками | Панорамирование в направлении клавиш со стрелками |
Ctrl + Alt + I | Инвертировать цвета |
Ctrl + Alt + F | Перейти в полноэкранный режим |
Ctrl + Alt + L | Переключиться на вид объектива |
Ctrl + Alt + D | Переключиться на закрепленный вид |
Ctrl + Alt + M | Циклический просмотр |
Ctrl + Alt + R | Изменение размера линзы с помощью мыши |
Shift + Alt + клавиши со стрелками | Изменение размера объектива с помощью клавиатуры |
Ctrl + Alt + пробел | Быстрый просмотр всего рабочего стола при использовании полноэкранного режима |
Команды чтения лупы
Нажмите эту клавишу | Для этого |
|---|---|
Клавиша с логотипом Windows + знак плюс (+) | Включите лупу на |
Начать, приостановить и возобновить чтение | Клавиша модификатора + Enter |
Прекратить чтение | Любой ключ |
Чтение с указателя мыши | Клавиша-модификатор + щелчок левой кнопкой мыши |
Прочитать предыдущее предложение | Клавиша модификатора + H |
Прочитать следующее предложение | Клавиша модификатора + K |
Дополнительную информацию о чтении с помощью лупы см.
в разделе Как использовать считывание с помощью лупы
Дополнительные сочетания клавиш специальных возможностей
Нажмите эту клавишу | Для этого |
|---|---|
Сдвиг вправо на восемь секунд | Включение и выключение ключей фильтра |
Левый Alt + левый Shift + Экран печати | Включение или выключение высокой контрастности |
Левый Alt + левый Shift + Num Lock | Включить или выключить клавиши мыши |
Сдвиг пять раз | Включение и отключение залипания клавиш |
Num Lock на пять секунд | Включение и выключение переключателей |
Ctrl + Е | Открытый поиск (в большинстве приложений) |
Клавиша с логотипом Windows + A | Открывает быстрые настройки |
Клавиша с логотипом Windows + Ctrl + C | Включение и выключение цветных фильтров |
Клавиша с логотипом Windows + H | Открывает голосовой ввод |
Клавиша с логотипом Windows + Alt + H | Переместить фокус клавиатуры на диалог голосового ввода |
Клавиша с логотипом Windows + Ctrl + N | Открыть настройки экранного диктора |
Клавиша с логотипом Windows + Ctrl + S | Включить распознавание речи Windows |
Клавиша с логотипом Windows + Ctrl + O | Включить экранную клавиатуру |
Клавиша с логотипом Windows + U | Открывает настройки специальных возможностей |
Клавиша с логотипом Windows + W | Открывает виджеты |
Дополнительные сочетания клавиш
Сочетания клавиш в приложениях
Сочетания клавиш в Continuum для телефонов
Сочетания клавиш Microsoft Surface Hub
org/ListItem»>Сочетания клавиш в Windows
Ярлыки специальных возможностей помогут вам использовать компьютер с клавиатурой или вспомогательным устройством.
Ниже приведен список сочетаний клавиш для вспомогательных технологий в Windows 10, включая лупу, высокую контрастность и другие.
Список сочетаний клавиш и сенсорных жестов для экранного диктора в Windows 10 см. в разделе Команды экранного диктора и сенсорные жесты.
Сочетания клавиш для лупы
Нажмите эту клавишу | Для этого |
|---|---|
Клавиша с логотипом Windows + знак плюс (+) | Включите лупу |
Клавиша с логотипом Windows + Esc | Выключить лупу |
Клавиша с логотипом Windows + знак плюс (+) или знак минус (-) | Увеличение или уменьшение масштаба при включенной лупе |
Ctrl + Alt + колесо прокрутки мыши | Увеличение и уменьшение масштаба с помощью колеса прокрутки мыши |
Клавиша с логотипом Windows + Ctrl + M | Открыть настройки экранной лупы |
Ctrl + Alt + клавиши со стрелками | Панорамирование в направлении клавиш со стрелками |
Ctrl + Alt + I | Инвертировать цвета |
Ctrl + Alt + F | Перейти в полноэкранный режим |
Ctrl + Alt + L | Переключиться на вид объектива |
Ctrl + Alt + D | Переключиться на закрепленный вид |
Ctrl + Alt + M | Циклический просмотр |
Ctrl + Alt + R | Изменение размера линзы с помощью мыши |
Shift + Alt + клавиши со стрелками | Изменение размера линзы с помощью клавиатуры |
Ctrl + Alt + пробел | Быстрый просмотр всего рабочего стола при использовании полноэкранного режима |
Команды чтения лупы
Нажмите эту клавишу | Для этого |
|---|---|
Клавиша с логотипом Windows + знак плюс (+) | Включите лупу |
Начать, приостановить и возобновить чтение | Клавиша модификатора + Enter |
Прекратить чтение | Любой ключ |
Чтение с указателя мыши | Клавиша модификатора + щелчок левой кнопкой мыши |
Прочитать предыдущее предложение | Клавиша модификатора + H |
Прочитать следующее предложение | Клавиша модификатора + K |
Дополнительную информацию о чтении с помощью лупы см.
в разделе Как использовать считывание с помощью лупы
Дополнительные сочетания клавиш специальных возможностей
Нажмите эту клавишу | Для этого |
|---|---|
Сдвиг вправо на восемь секунд | Включение и выключение ключей фильтра |
Левый Alt + левый Shift + Экран печати | Включение или выключение высокой контрастности |
Левый Alt + левый Shift + Num Lock | Включение и выключение клавиш мыши |
Сдвиг пять раз | Включение и отключение залипания клавиш |
Num Lock на пять секунд | Включение и выключение переключателей |
Клавиша с логотипом Windows + U | Открывает настройки специальных возможностей |
Клавиша с логотипом Windows + Ctrl + C | Включение и выключение цветных фильтров |
Клавиша с логотипом Windows + Ctrl + N | Открыть настройки экранного диктора |
Клавиша с логотипом Windows + Ctrl + S | Включить распознавание речи Windows |
Клавиша с логотипом Windows + Ctrl + O | Включить экранную клавиатуру |
Дополнительные сочетания клавиш
Сочетания клавиш в приложениях
Сочетания клавиш в Continuum для телефонов
Сочетания клавиш Microsoft Surface Hub
org/ListItem»>Сочетания клавиш в Windows
Кнопка Z — SmashWiki, вики Super Smash Bros.
Из SmashWiki, вики Super Smash Bros.
Перейти к навигацииПерейти к поиску
- Чтобы узнать о других значениях, см. Z (значения).
Кнопка Z на контроллере GameCube.
Кнопка Z — это длинная фиолетовая кнопка в правом верхнем углу контроллера GameCube; прямоугольный серый триггер, расположенный на задней панели контроллера Nintendo 64, или прямоугольная кнопка на задней панели Nunchuk. Он также может в совокупности обозначать кнопки ZL и ZR , две круглые кнопки в верхней части классического контроллера и New Nintendo 3DS или две кнопки над кнопками L и R на Wii U GamePad, Wii U Pro. Контроллер, контроллер Nintendo Switch Pro и контроллер Joy-Cons для Nintendo Switch. На Wii Remote нет кнопки Z. На контроллерах GameCube, Wii U Pro и Classic кнопка Z предназначена для захвата противников, и удерживание ее за захватом защитит персонажа. В Super Smash Bros.
Melee , он также используется для захвата предметов в воздухе. На контроллерах Switch Pro, Nunchuk и Nintendo 64 кнопка Z используется для защиты.
При использовании одного Joy-Con в SSBU кнопка ZL или ZR (в зависимости от того, какой Joy-Con используется) по умолчанию не выполняет никаких действий. Вместо этого SL используется для захвата и SR для защиты. В этой конфигурации кнопки L, R, ZL и ZR не могут быть установлены на захват .
В Super Smash Bros. Brawl и Super Smash Bros. для Wii U кнопки Z, ZL и ZR можно настроить отдельно для выполнения других функций, в то время как в Super Smash Bros. для Nintendo 3DS кнопки ZL и ZR закодированы для выполнения других функций. те же функции, что и у кнопок R и L соответственно. До версии игры 1.0.5 функции этих кнопок были обратными, поэтому ZL запускала те же действия, что и L, а ZR запускала те же действия, что и R, хотя их функции вне боя (например, в меню) были так же, как и в текущих версиях.
На экране выбора персонажа в Smash 3DS , кнопки ZL и ZR также используются для сканирования amiibo на нижний экран и регистрации их для сражений.
С точки зрения программирования Brawl , кнопка Z на контроллере GameCube считается одновременно и кнопкой щита, и стандартной кнопкой атаки. Это известно, потому что нигде в наборах движений персонажа игра не проверяет, была ли нажата кнопка захвата — она только проверяет, были ли одновременно нажаты щит и кнопка атаки. Это объясняет, почему кнопка Z может выполнять как функции, основанные на атаке (естественное продолжение комбо, сокрушительный заряд), так и функции, основанные на щите (уклонение в воздухе). В настоящее время не подтверждено, относится ли это и к другим играм.
Кнопка Z контроллера Nintendo 64.
Кнопка Z Нунчука.
Кнопки ZL и ZR классического контроллера.
Кнопка ZL на Wii U GamePad.
Кнопка ZR на Wii U GamePad.
