Что позволяет кабель hdmi. HDMI: Возможности, преимущества и ответы на часто задаваемые вопросы

Что такое HDMI и какие возможности он предоставляет. Как HDMI упрощает подключение устройств. В чем преимущества HDMI перед аналоговыми интерфейсами. Какие новые функции появились в разных версиях HDMI. Совместим ли HDMI с DVI. Как выбрать правильный HDMI-кабель.

Что такое HDMI и какие возможности он предоставляет

HDMI (High-Definition Multimedia Interface) — это единый цифровой интерфейс для передачи аудио и видео без сжатия. Он позволяет передавать по одному кабелю как видео, так и многоканальный звук в цифровом формате высокого качества.

Основные возможности HDMI:

• Передача видео стандартного, улучшенного и высокого разрешения
• Поддержка 8-канального цифрового звука без сжатия
• Совместимость со всеми стандартами HDTV
• Поддержка новых lossless-форматов аудио (Dolby TrueHD, DTS-HD Master Audio)
• Универсальность — подходит для подключения различных устройств (ТВ, DVD/Blu-ray плееры, игровые консоли и др.)

Преимущества HDMI перед аналоговыми видеоинтерфейсами

HDMI имеет ряд существенных преимуществ по сравнению с аналоговыми интерфейсами, такими как композитный, S-Video и компонентный видеосигнал:

Более высокое качество изображения

Поскольку HDMI является полностью цифровым интерфейсом, он обеспечивает максимально возможное качество видео. При использовании HDMI не происходит потерь при преобразовании сигнала из цифрового в аналоговый и обратно, как это бывает с аналоговыми интерфейсами.

Простота подключения

HDMI позволяет передавать видео и многоканальный звук по одному кабелю. Это избавляет от необходимости использовать множество проводов, как в случае с аналоговыми системами. Особенно удобно при модернизации или добавлении нового оборудования.

«Умные» функции

HDMI поддерживает двустороннюю связь между источником видео и телевизором. Это позволяет реализовать такие функции, как:

• Автоматическая настройка оптимального формата изображения
• Управление несколькими устройствами одним пультом
• Автоматическая синхронизация звука и видео

Готовность к будущим стандартам

Устройства с HDMI и поддержкой HDCP гарантируют возможность просмотра HD-контента высочайшего качества не только сейчас, но и в будущем. Это особенно актуально с появлением форматов Ultra HD и 8K.

Эволюция стандарта HDMI: ключевые нововведения разных версий

С момента своего появления стандарт HDMI постоянно развивался, добавляя новые возможности в каждой версии:

HDMI 1.1 (2004)

• Добавлена поддержка DVD-Audio

HDMI 1.2 (2005)

• Поддержка One Bit Audio, например, Super Audio CD
• Оптимизация для работы с компьютерами (поддержка RGB)

HDMI 1.3 (2006)

• Увеличение пропускной способности до 10,2 Гбит/с
• Поддержка технологии Deep Color (повышенная глубина цвета)
• Расширенный цветовой охват (x.v.Color)
• Автоматическая синхронизация звука и изображения (Lip Sync)
• Поддержка HD-аудиоформатов без потерь (Dolby TrueHD, DTS-HD Master Audio)

HDMI 1.4 (2009)

• Поддержка разрешения 4K (до 4096×2160 при 24 Гц)
• Ethernet-канал HDMI (HEC)
• Реверсивный звуковой канал (ARC)
• Поддержка 3D-видео

HDMI 2.0 (2013)

• Увеличение пропускной способности до 18 Гбит/с
• Поддержка 4K при 60 Гц
• Поддержка 32 аудиоканалов
• Dual View (одновременный просмотр двух видеопотоков на одном экране)

Совместимость HDMI с DVI: что нужно знать

HDMI полностью совместим с более ранним стандартом DVI (Digital Visual Interface). Это означает, что:

• Телевизоры с HDMI могут отображать видео с устройств, оснащенных DVI
• Телевизоры с DVI способны принимать видеосигнал с источников HDMI

Однако есть несколько важных моментов, которые следует учитывать:

1. Некоторые старые компьютеры с DVI могут передавать сигнал только на компьютерные мониторы, но не на телевизоры. При покупке компьютера с DVI стоит убедиться, что он поддерживает также телевизионные форматы.
2. Для просмотра контента с защитой от копирования необходимо, чтобы и HDMI-устройство, и DVI-устройство поддерживали систему HDCP (High-bandwidth Digital Content Protection).
3. При подключении HDMI к DVI передается только видеосигнал. Для передачи звука потребуется отдельный аудиокабель.

Основные различия между HDMI и DVI:

• HDMI может передавать аудио (до 8 каналов без сжатия)
• HDMI использует меньший по размеру разъем
• HDMI поддерживает цветовое пространство YCbCr
• HDMI имеет встроенный протокол управления бытовой электроникой (CEC)

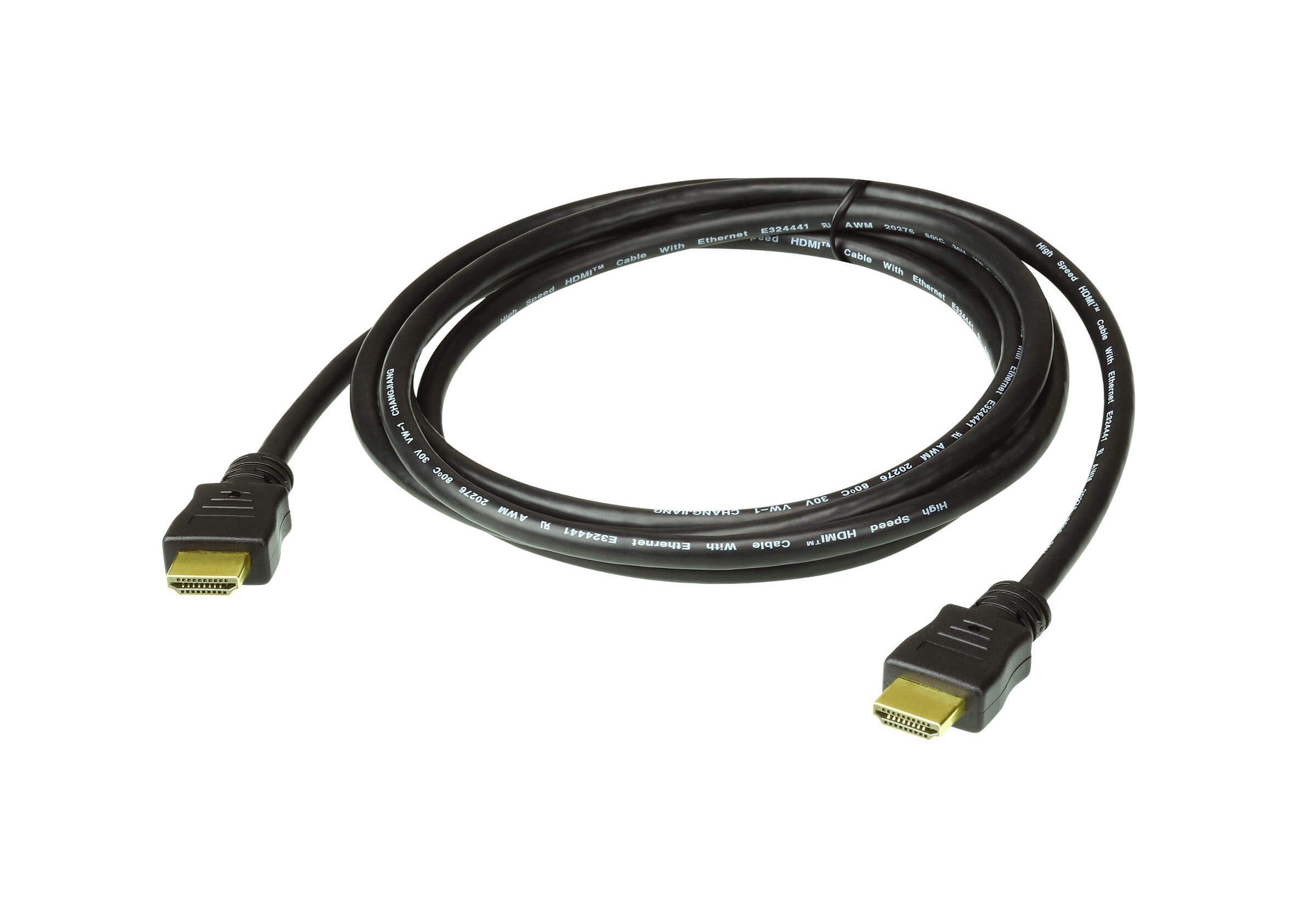

Как выбрать правильный HDMI-кабель: стандартный vs высокоскоростной

При выборе HDMI-кабеля важно понимать разницу между двумя основными категориями:

Стандартные HDMI-кабели

• Тестируются на скорости до 75 МГц или 2,25 Гбит/с
• Подходят для сигналов 720p и 1080i
• Достаточны для большинства бытовых применений

Высокоскоростные HDMI-кабели

• Тестируются на скорости до 340 МГц или 10,2 Гбит/с
• Поддерживают сигналы 1080p, в том числе с увеличенной глубиной цвета и частотой обновления
• Необходимы для передачи 4K-видео, 3D-контента и использования новейших функций HDMI

При выборе кабеля следует учитывать:

1. Требования подключаемых устройств (разрешение, частота обновления)
2. Длину кабеля (для больших расстояний могут потребоваться активные кабели или повторители)
3. Наличие сертификации HDMI (для гарантии качества и совместимости)

Особенности использования HDMI на больших расстояниях

Стандартные HDMI-кабели обычно эффективно работают на расстояниях до 10 метров. Однако существуют решения для передачи HDMI-сигнала на большие дистанции:

• Активные HDMI-кабели со встроенным усилителем сигнала
• HDMI-повторители и усилители
• Использование кабелей CAT5/6 с HDMI-удлинителями
• Оптоволоконные HDMI-кабели для очень больших расстояний

При выборе решения для длинных дистанций важно учитывать не только длину кабеля, но и качество приемника в телевизоре или проекторе. Некоторые устройства имеют функцию «коррекции кабеля», которая может оптимизировать ослабленный сигнал.

Обратная совместимость HDMI: можно ли обновить старые устройства

Все версии HDMI полностью обратно совместимы с предыдущими версиями. Это означает, что более новые устройства HDMI будут работать со старыми, хотя и с ограничениями по функциональности.

Однако обновление версии HDMI на существующем устройстве обычно невозможно по нескольким причинам:

• Новые версии HDMI часто требуют обновления аппаратного обеспечения
• Изменения в программном обеспечении устройства могут быть слишком значительными
• Производители редко предоставляют возможность такого обновления

Если вам нужны функции более новой версии HDMI, обычно рекомендуется приобрести новое устройство с поддержкой требуемой версии стандарта.

Часто задаваемые вопросы о HDMI

В: Поддерживают ли существующие HDMI-кабели высокую пропускную способность HDMI 2.0?

О: Да, высокоскоростные HDMI-кабели поддерживают более высокую пропускную способность новой спецификации (до 18 Гбит/с).

HDMI 2.0 определяет новый эффективный способ передачи сигналов для скоростей выше допустимых в версии 1.4b (10,2 Гбит/с), обеспечивая более широкую полосу (до 18 Гбит/с) посредством существующих HDMI-кабелей.

В: Заменит ли HDMI 2.0 предыдущие версии?

О: Нет, для внедрения HDMI 2.0 необходимо обеспечить поддержку HDMI 1.x в качестве базового условия.

В: Является ли HDMI 2.0 обратно совместимым с HDMI 1.x?

О: Да, все новые версии HDMI обратно совместимы с предыдущими версиями.

В: Нужны ли для HDMI 2.0 новые разъемы?

О: Нет, HDMI 2.0 использует уже существующие.

В: Нужны ли для HDMI 2.0 новые кабели?

О: Нет, подходят уже существующие. Для передачи видео 4K (3840×2160) при 50/60 кадр/с необходимо использовать высокоскоростные HDMI-кабели (Category 2).

В: Могу ли я обновить мое устройство с поддержкой HDMI 1.x до версии HDMI 2.0?

О: В настоящее время возможности подобного обновления не существует. Из-за расширенного набора функций такое преобразование потребует обновления аппаратного и программного обеспечения — это в компетенции производителя.

В: В чем разница между HDMI 1.3, HDMI 1.3a и 1.3b?

О: Для пользователя нет никакой разницы между версиями HDMI, будь то 1.3, 1.3a или 1.3b. Небольшие отличия в спецификациях обычно имеют отношение к производству или тестированию, но не привносят новых функций. Плюс к этому, орган лицензирования HDMI активно работает с производителями, чтобы уменьшить «путаницу в умах» потребителей и предлагает вообще не делать акцента на версиях, а вместо этого сосредоточиться на полезных возможностях продукта и функционале.

Последняя спецификация HDMI имеет код v1.3a, а последний тест на совместимость HDMI – 1.3c.



В: Поддерживает ли HDMI

передачу кодированных субтитров?

О: Субтитры

Переход от аналогового телевидения к цифровому позволил добавить новые возможности передачи кодированных субтитров (Close Captioning).

Аналоговое телевидение имело один стандарт вещания и передачи, декодирования и демонстрации контента – NTSC или PAL, в зависимости от региона, что позволило сделать подключение субтитров на телевизионных устройствах достаточно простым делом – ведь в любом телевизоре предусматривалась возможность их декодирования.

С появлением цифрового телевидения и различных сервисов, связанных с телевидением высокой четкости (HDTV), например, таких как кабельное ТВ, спутниковое ТВ, и пр. – с телевизионных устройств была «снята ответственность» за расшифровку кодированных субтитров. Теперь эту функцию стали выполнять специальные декодеры цифрового ТВ. Эти устройства нужны для того, чтобы предоставить доступ к большей части сервисов цифрового HD-телевидения. У этих декодеров предусмотрены различные технологии расшифровки кодированных субтитров, что усложняет использование субтитров и создает путаницу для пользователей ТВ. Все декодеры обязательно должны поддерживать субтитры, однако технология поддержки разных устройств сильно отличается. В зависимости от этого, на одних декодерах подключить субтитры может быть просто, а на других — сложно.

Для решения этой проблемы, орган лицензирования HDMI рекомендует первым делом связаться с вашим поставщиком услуг телевидения (кабельного, спутникового, или др.) и узнать в его службе поддержки технологию подключения субтитров. После этого свяжитесь с представителем производителя вашего телевизионного устройства, чтобы получить инструкцию по подключению субтитров конкретно для вашего устройства.

HDMI и кодируемые субтитры

Кодируемые субтитры (Closed Captioning) – это технология, которая работает по-разному с разными цифровыми стандартами (HDMI, DVI, и т. д.)

Как работали субтитры на старых аналоговых устройствах
Всегда источник вещания посылал информацию о кодируемых субтитрах на ТВ-устройство, а оно контролировало наличие или отсутствие субтитров (включить или выключить их можно было одной кнопкой на пульте ДУ – «Субтитры»). Кнопка «Субтитры» управляет показом субтитров только при аналоговом соединении (S-Video, Composite, Component) или при наличии беспроводного тюнера (цифрового стандарта ATSC или аналогового NTSC).

Как работают субтитры в устройствах с поддержкой HDMI и других цифровых соединений
В устройствах с поддержкой HDMI нельзя включить или выключить субтитры кнопкой «Субтитры» на пульте ДУ. Чтобы включить субтитры, нужно активировать их у источника вещания – сделать это кнопкой дистанционного управления источника, например, той же кнопкой «Субтитры», либо через меню настроек источника. После этого источник наложит информацию о субтитрах на видеоряд и при помощи HDMI передаст полученную двойную картинку на телевизор.

Рендеринг кодируемых субтитров также происходит на уровне источника вещания, а не на уровне самого телевизионного устройства, как это было в аналоговых телевизорах. Например, в типичном блоке приема кабельного ТВ, субтитры включаются соответствующей командой в меню настроек самого блока, а не кнопкой «Субтитры» пульта ДУ телевизора. Еще раз подчеркнем: пульт ДУ телевизора управляет субтитрами только аналогового ТВ, и не может управлять субтитрами ни на каком устройстве, поддерживающем HDMI. Кодируемые субтитры нужно включать непосредственно в меню HDMI устройства. При этом, точная инструкция по включению субтитров у каждого производителя своя, поэтому лучше связаться непосредственно с представителем производителя.

В: Что такое HDMI?

О: HDMI (High-Definition Multimedia Interface) это первый и единственный стандарт индустрии, представляющий собой единый цифровой аудио-видео интерфейс передачи без сжатия данных. HDMI позволяет передавать по одному кабелю и видео, и аудио в цифровом формате, в потрясающе чистом, высоком качестве, что невероятно упрощает подключение и передачу данных и позволяет обеспечить для потребителя при просмотре или прослушивании эффект домашнего кинотеатра с высочайшим качеством передачи. HDMI – это универсальный интерфейс для любых источников аудио и видео, будь то декодер цифрового телевидения, DVD плеер, A/V ресивер, монитор, цифровой телевизор (DTV) и др. И все это с использованием единственного кабеля.

HDMI поддерживает передачу стандартного, улучшенного видео, видео высокой четкости, а также многоканального звука в цифровом формате по единому кабелю. Поддерживаются все стандарты ATSC HDTV и 8-канальный, цифровой звук частотой 192 кГц без сжатия и все существующие на сегодняшний день форматы звука со сжатием (например, Dolby Digital и DTS). HDMI 1.3 также поддерживает новые широкополосные, т.н. «lossless» форматы цифрового аудио: Dolby® TrueHD и DTS-HD Master Audio™, что позволяет учесть даже те требования, которые могут возникнуть к звуку в будущем.

• HDMI – это общепринятый цифровой стандарт передачи HD контента для всей бытовой электроники: Более 700 компаний уже поддерживают этот стандарт; в 2008 году было выпущено 200 миллионов устройств с поддержкой HDMI, а к концу 2010 года в продажу поступило более миллиарда HDMI устройств
• Слияние – HDMI является интерфейсом, позволяющим совместно использовать персональные компьютеры и устройства бытовой электроники: HDMI дает возможность при помощи компьютера получать медиа-контент высочайшего качества, включая фильмы в HD и многоканальные аудио форматы. HDMI – единственный интерфейс, позволяющий подключаться как к HD телевизорам, так и к мониторам компьютеров, и передавать контент по стандартам DVI и HDMI.
• Развитие – HDMI постоянно развивается в соответствии с новыми потребностями рынка: Товары, поддерживающие последние версии HDMI, всегда полностью совместимы со всеми более ранними версиями HDMI.



В: Кто поддерживает HDMI?

О: Среди разработчиков HDMI, такие ведущие производители бытовой электроники, как Hitachi, Panasonic Corporation, Philips, Sony, Thomson (RCA), Toshiba, и Silicon Image. Кроме того, HDMI поддерживают основные производители кинофильмов, такие как Fox, Universal, Warner Bros., Disney и телеоператоры DirecTV, EchoStar (Dish Network) и CableLabs.



В: Каковы преимущества HDMI перед существующими аналоговыми видео-интерфейсами, такими как Composite, S-Video, Component video?

О:

Качество: Поскольку HDMI является цифровым интерфейсом, он обеспечивает наилучшее качество видео, ведь он не допускает потерь при переводе видео из аналогового формата в цифровой, как это случается у других аналоговых интерфейсов (например, Component или S-video). Разница особенно заметна при более высоком разрешении, начиная с 1080p. Цифровое видео более четкое, чем при использовании Component, полностью исчезают размытость и двоение изображения, имеющие место при использовании Component. Мелкие, высококонтрастные детали, например, текст – делают эту разницу очень существенной.

Легкость использования: HDMI передает видео и многоканальный звук по одному кабелю, что позволяет избавиться от дорогостоящей, сложной и запутанной передачи по нескольким кабелям, которая использовалась в системах A/V. Это особенно выгодно, если нужно произвести апгрейд или добавить оборудование.

«Умная» система: HDMI поддерживает двусторонний обмен данными между источником видео (таким как DVD плеер) и телевизором DTV, что добавляет устройствам новые функции, такие как автоматическое конфигурирование и управление «одним движением». При поддержке HDMI, устройства автоматически выбирают оптимальный формат (например, из 480 или 720p. , 16:9 или 4:3) для того экрана, к которому они подключены – что избавляет пользователей от необходимости прокручивать все варианты форматов в поисках подходящего.

Идеально для HD контента: HDMI устройства с поддержкой HDCP обеспечивают уверенность в том, что с их помощью можно будет получать HD контент высочайшего качества не только сейчас, но и в будущем. Появление HD-DVD и Blu-ray отодвинуло появление средств защиты авторских прав на медиаконтент на нынешних фильмах в HD качестве, поскольку необходимо было минимизировать проблемы, связанные с переходом к другому стандарту. Но уже через несколько лет ожидается, что такие средства будут введены, а это значит, что снятые в будущем HD фильмы нельзя будет смотреть в HD качестве с помощью не поддерживающих защиту интерфейсов, таких как аналоговый интерфейс Component.



В: Какие новые возможности появлялись в каждой последующей версии HDMI?

О: Ниже представлен обзор основных новых функций, добавленных в каждую из версий HDMI:

HDMI 1.1:

• Поддержка DVD Audio.

HDMI 1.2:

• Новые опции и возможности, позволяющие использовать HDMI как с компьютерами, так и с устройствами бытовой электроники. А именно, HDMI 1.2 поддерживает форматы One Bit Audio, например, SuperAudio Direct Stream Digital для компакт-дисков, и оптимизирован под работу с существующими и будущими конфигурациями компьютеров с портами HDMI: в частности, имеется широко применяемый разъем HDMI Type A для компьютеров и компьютерных мониторов, которые благодаря этому могут работать с «родной» палитрой RGB и одновременно с телевизионной палитрой YCbCr. Также выполняется требование (начиная с версии HDMI 1.2 и более поздних) о возможности работы с источниками низкого напряжения, например, связанными по переменному току с источниками, работающими по технологии PCI Express I/O.

HDMI 1.2a:

• Теперь стандарт полностью отвечает всем требованиям на соответствие функционала, наборов команд и тестов стандарту Consumer Electronic Control (CEC).
• Создание версии HDMI 1.2a и соответствующей спецификации тестов на соответствие привело к тому, что выпускаемые устройства HDMI стали полностью соответствовать CEC. HDMI версии 1.2a был обновлен, чтобы соответствовать недавно вышедшей спецификации HDMI 1.2a.
• Что очень важно, тесты версии 1.2a подразумевают дополнительные проверки кабелей и коннекторов на соответствие требованиям авторизованного центра тестирования, Authorized Testing Center (ATC). В частности, в версии 1.2a, производители устройств должны тестировать в центре ATC все кабели HDMI, длина которых превышает длину ранее тестировавшихся.
• В дополнение к этому, орган, ответственный за лицензирование товаров, HDMI Licensing, будет вести список одобренных соединителей. Для того, чтобы устройство прошло тестирование на соответствие версии 1.2a testing в центре ATC, все коннекторы на таком устройстве должны быть из этого одобренного списка. Чтобы добавить коннектор в этот список, поставщик должен подать заявку в ATC или в HDMI Licensing и предоставить положительные результаты тестирования.

HDMI 1.3:

• Более высокая скорость: HDMI 1.3 увеличивает ширину канала до 340 МГц (10,2 Gb/сек), что позволяет говорить о соответствии требованиям даже будущих HD устройств с более высоким разрешением, поддержкой технологии Deep Color и увеличенной частотой обновления кадров. Также, предусмотренная для HDMI 1.3 спецификация с технической точки зрения является основой для создания будущих версий HDMI, которые смогут достичь существенно более высоких скоростей.
• Технология Deep Color: HDMI 1.3 поддерживает 10-битную, 12-битную и 16-битную (RGB или YCbCr) глубину цвета, в отличие от 8-битной глубины цвета в предыдущих версиях спецификаций HDMI, что дает возможность непревзойденной передачи более миллиарда цветов и беспрецедентной детализации.
• Более широкий цветовой диапазон: HDMI 1.3 поддерживает x.v.Color™ (название цветового стандарта IEC 61966-2-4 xvYCC), который устраняет имеющиеся ограничения цветового диапазона и позволяет увидеть на экране все оттенки, которые только способен различить человеческий глаз.
• Новый мини-коннектор: Для маленьких портативных устройств, таких как HD камкордеры и фотокамеры, для которых важно легкое и надежное соединение с HDTV, HDMI 1.3 предлагает новый коннектор с уменьшенным форм-фактором.
• Lip Sync: Так как устройства бытовой электроники стали использовать все более сложные технологии обработки цифрового сигнала, чтобы увеличить четкость и степень детализации контента, синхронизация аудио и видео в конечных устройствах стала весьма непростой. Это могло потребовать от пользователей каких-то сложных и длительных настроек. HDMI 1.3 предусматривает возможность автоматической аудиосинхронизации, которая позволяет полностью корректно проделать эту работу без участия пользователя.
• Новые «lossless» («без потерь») HD аудиоформаты: В дополнение к текущим возможностям HDMI по поддержке широкополосного не сжатого цифрового звука, также всех имеющихся сжатых звуковых форматов (таких как Dolby® Digital и DTS®), HDMI 1.3 также поддерживает новые сжатые форматы цифрового звука «lossless» Dolby TrueHD и DTS-HD Master Audio™.



В: Все ли новые версии HDMI совместимы с предыдущими версиями?

О: Да, все версии HDMI полностью совместимы с предыдущими версиями.



В: Что нового в спецификации HDMI 1.3?

О:

• Более высокая скорость: Хотя и у всех предыдущих версий HDMI была более чем достаточная пропускная способность для поддержки всех имеющихся форматов HD телевизоров, включая полный, несжатый сигнал 1080p. , HDMI 1.3 увеличивает ширину канала до 340 МГц (10,2 Gb/сек), что позволяет говорить о соответствии требованиям даже будущих HD устройств с более высоким разрешением, поддержкой технологии Deep Color и увеличенной частотой обновления кадров. Также, предусмотренная для HDMI 1.3 спецификация с технической точки зрения является основой для создания будущих версий HDMI, которые смогут достичь существенно более высоких скоростей.
  • Технология Deep Color: HDMI 1.3 поддерживает 10-битную, 12-битную и 16-битную (RGB или YCbCr) глубину цвета, в отличие от 8-битной глубины цвета в предыдущих версиях спецификаций HDMI, что дает возможность непревзойденной передачи более одного миллиарда цветов и беспрецедентной детализации.
  • Более широкий цветовой диапазон: HDMI 1.3 поддерживает x.v.Color™ (название цветового стандарта IEC 61966-2-4 xvYCC), который устраняет имеющиеся ограничения цветового диапазона и позволяет увидеть на экране все оттенки, которые только способен различить человеческий глаз.
  • Новый мини-коннектор: Для маленьких портативных устройств, таких как HD камкордеры и фотокамеры, для которых важно легкое и надежное соединение с HDTV, HDMI 1.3 предлагает новый коннектор с уменьшенным форм-фактором.
  • Lip Sync: Так как устройства бытовой электроники стали использовать все более сложные технологии обработки цифрового сигнала, чтобы увеличить четкость и степень детализации контента, синхронизация аудио и видео в конечных устройствах стала гораздо более непростой. Это могло потребовать от пользователей каких-то сложных и длительных настроек. HDMI 1.3 предусматривает возможность автоматической аудиосинхронизации, которая позволяет абсолютно корректно проделать эту работу без участия пользователя.
  • Новые «lossless» («без потерь») HD аудиоформаты: В дополнение к текущим возможностям HDMI по поддержке широкополосного несжатого цифрового звука, а также всех имеющихся сжатых звуковых форматов (таких как Dolby® Digital и DTS®), HDMI 1. 3 также поддерживает новые сжатые форматы цифрового звука «lossless» («без потерь») Dolby TrueHD и DTS-HD Master Audio™.



В: Какие тесты требуется проходить?

О: Прежде чем запускать в массовое производство и широкую продажу любой лицензированный товар или компонент, для которого декларируется соответствие спецификации HDMI (или разрешать третьим лицам данную деятельность), сначала производитель должен протестировать опытный образец на соответствие HDMI. Прежде всего, производитель должен самостоятельно провести проверку, как указано в актуальной на тот момент версии тестов на соответствие спецификации HDMI. Тест на соответствие спецификации HDMI подразумевает проведение комплекса проверок и устанавливает определенные минимальные требования, указывающие, как производитель HDMI устройств должен тестировать лицензированную продукцию на соответствие спецификации HDMI. Такое тестирование ограничивается соответствием требованиям спецификации HDMI и не предназначено для оценки общей эффективности работы лицензированного товара.

После этого, производитель обязан предоставить первый экземпляр модели лицензированного товара (например, источник сигнала, регенератор сигнала, кабель, и т.д.) в центр Authorized Testing Center (ATC) стандартизации HDMI на тестирование. Когда экземпляр товара пройдет тестирование, последующие экземпляры устройств того же типа уже не нужно предоставлять в ATC. Однако, производители должны постоянно сами тестировать товары на соответствие спецификации HDMI. Вот пример: после того, как телевизор производителя прошел проверку в ATC, другие подобные телевизоры подвергать данной процедуре уже не нужно. Однако, чтобы помочь обеспечить полную совместимость с HDMI, производителям рекомендуется пользоваться услугами ATC почаще.



В: Совместим ли стандарт HDMI с более ранним стандартом DVI (Digital Visual Interface)?

О: Да, HDMI полностью подходит для устройств, совместимых с более ранним стандартом DVI. Так, телевизоры HDMI DTV могут демонстрировать видео, получаемое с устройств, оснащенных DVI, и в то же время, оснащенные DVI телевизоры могут показывать видео с источников HDMI. В то же время, некоторые устаревшие модели компьютеров, поддерживающих DVI могут передавать сигнал только на компьютерные мониторы, но не на телевизоры. Так что, покупая компьютер с DVI, следует удостовериться, что он поддерживает также и телевизионные форматы, а не только форматы для компьютерных мониторов.

Кроме того, потребителю стоит убедиться в том, что устройство с DVI интерфейсом также поддерживает систему защиты цифрового контента HDCP, поскольку любой контент, подразумевающий наличие HDCP защиты копии, для нормального просмотра требует, чтобы и HDMI устройство, и DVI устройство поддерживали HDCP.



В: Может ли HDMI работать при большой длине кабеля?

О: Да. Технология HDMI разработана в расчете на использование стандартного медного кабеля достаточно большой длины. Чтобы дать производителям кабелей возможность делать более совершенные новые продукты при помощи новых технологий, создатели стандарта HDMI задают требуемые качественные характеристики кабеля, но не ограничивают его длину. Целый ряд образцов кабелей прошел тесты на совместимость с HDMI, имея длины до 10 метров без использования повторителей сигнала. На самом деле, не только от кабеля зависит, на какую максимальную длину он может эффективно передать HDMI, но и в большой степени от чипа ресивера в телевизионном устройстве или проекторе. Те чипы, у которых есть опция «коррекции характеристик кабеля», могут оптимизировать ослабленный сигнал и таким образом продлевать максимально возможную длину кабеля для использования с данным конкретным устройством.

Таким образом, если речь идет о передаче HDMI сигнала по длинному кабелю, в первую очередь высококачественный кабель играет самую большую роль в успешной передаче HDMI на более длинные расстояния.



В: Как работает стандарт HDMI при передаче сигнала по кабелю длиннее 10 метров?

О: Целый ряд производителей HDMI работает над технологическими решениями для HDMI, позволяющими увеличить эффективную длину кабеля со стандартных 10 м до гораздо больших величин. Эти компании производят самые разные устройства, например, «активный кабель» (активный электронный модуль, встроенный в кабель, который усиливает сигнал и продлевает эффективную длину), повторители, усилители, а также CAT5/6 и кабели из различных высокотехнологичных волокон.



В: Как отличить, прошел ли кабель проверку на совместимость с HDMI?

О: На все товары, поддерживающие HDMI, производитель обязательно должен получить сертификат – это часть спецификации теста на совместимость с HDMI. Тем не менее, может оказаться, что на кабель нанесен логотип HDMI, но сам кабель не проходил необходимого тестирования. HDMI Licensing старается брать такие случаи под контроль и прилагает все усилия для того, чтобы гарантировать, что торговая марка HDMI используется на рынке исключительно законно. Мы рекомендуем покупателям приобретать кабель только в надежных магазинах и от проверенных производителей.



В: В чем разница между «стандартным» кабелем HDMI и «высокоскоростным» кабелем HDMI?

О: Недавно компания HDMI Licensing объявила, что теперь тестирование кабелей будет проводиться в двух категориях: «Стандартные» и «Высокоскоростные».

• Стандартные (или «1 категории») кабели HDMI тестируются на скоростях до 75 МГц или до 2,25 Gb/сек., что соответствует сигналу 720p/1080i.
• Высокоскоростные (или «2 категории») кабели HDMI тестируются на скоростях до 340 МГц или до 10,2 Gb/сек., что является наибольшей шириной канала, доступной для HDMI кабеля на сегодняшний день. На такой скорости успешно обрабатывается сигнал 1080p, включая сигналы с увеличенной глубиной цвета и/или увеличенной частотой обновления сигнала источника. Высокоскоростные кабели также пригодны для передачи сигнала на мониторы с большим разрешением, например, WQXGA мониторы домашних кинотеатров (разрешение 2560 x 1600).



В: Где можно найти текст Справки по использованию Торговой марки и Логотипа?

О: Справки по использованию Торговой марки и Логотипа HDMI можно прочесть непосредственно на сайте HDMI (http://www.hdmi.org) в разделе Производителям.



В: Можно ли произвести апгрейд имеющейся на моем устройстве версии HDMI (с 1.X до v1.3)?

О: В настоящий момент возможность такого апгрейда не предусмотрена. Поскольку в новой версии появляются новые и улучшенные возможности, такое обновление потребовало бы также обновления техники и программного обеспечения, стоящего на этой технике. Если такое обновление и возможно, оно будет исходить от производителя. Пожалуйста, свяжитесь непосредственно с производителем ваших устройств.



В: Как узнать о различиях между спецификациями каждой из версий HDMI?

О: Загрузите копию последней спецификации HDMI. В начале документа есть раздел под названием «Revision History» («История изменений»). В этом разделе вы можете прочесть обо всех изменениях, произошедших в новых версиях спецификаций.





В: В чем разница между DVI и HDMI?

О: HDMI – это то же самое, что DVI, но с дополнительными плюсами:

• Передача аудио (до 8 каналов, без сжатия)
• Коннектор меньшего размера
• Поддержка цветовой палитры YUV
• Наличие обязательного контроля CEC (Consumer Electronics Control)
• CEA-861B InfoFrames





В: Как HDMI изменяет способ соединения с другими компонентами развлекательной системы?

О: Самое явное и бросающееся в глаза различие состоит в том, как HDMI изменяет способ соединения с различной техникой – это установка. Один кабель заменяет до 11 аналоговых кабелей, что радикально упрощает установку домашнего кинотеатра или другой аппаратуры, не говоря уже о том, что чем меньше проводов, тем эстетичнее выглядит техника.

Кроме того, когда покупатель включает систему, соединенную при помощи HDMI, он сразу видит изображение более высокого качества – ведь оно при передаче никак не сжимается и не конвертируется из цифрового в аналоговое или наоборот.

Наконец, благодаря способности HDMI осуществлять двустороннюю связь, компоненты, соединенные посредством HDMI, могут в фоне постоянно «общаться» друг с другом, обмениваясь важной технической информацией, что помогает им оптимизировать передачу контента в самом лучшем качестве, и пользователю не приходится колдовать над многочисленными настройками. Спецификация HDMI также дает производителям возможность включать функциональность CEC (Consumer Electronics Control) – это набор команд, который благодаря двусторонней коммуникации HDMI позволяет осуществлять единое дистанционное управление всеми CEC устройствами, соединенными через HDMI. Например, CEC может включать проигрывание одним нажатием, так что одно нажатие кнопки Play на вашем DVD передаст нужные команды по HDMI всей системе, и она включаясь сконфигурирует сама себя, чтобы начать работу. CEC имеет большое количество общих команд, и производители, которые поддерживают CEC, должны гарантировать, что эти общие команды действуют для всех устройств, вне зависимости от их производителя.

CEC, однако, это опциональная функция, так что если покупатель заинтересован в такой возможности, ему придется убедиться, что она есть в списках функционала выбранного товара. Кроме того, важно знать, что некоторые производители присваивают собственные названия наборам команд CEC в своей технике.



В: Какие вопросы по HDMI стоит задать покупателю, когда он отправляется выбирать новое устройство бытовой электроники, или компьютер?

О: Чтобы оценить HDMI в устройстве бытовой электроники, важны ответы на следующие вопросы.

• Сколько входов и выходов мне нужно?

o    На компонентах появляется все больше входных и выходных портов, поскольку все больше и больше устройств подключаются при помощи HDMI. Для HD телевизоров сегодня типично 3 или 4 входных порта – у многих моделей один из этих разъемов располагается на боку или спереди, чтобы удобно было подключать игровую консоль или другое мобильное устройство, скажем, фотоаппарат или камкордер. Всегда продумывайте количество источников сигнала и экранов или проекторов, которые будут входить в вашу систему домашнего кинотеатра и убедитесь в том, что устройство, которое вы выбрали, имеет достаточное количество входных и выходных разъемов для соответствия вашим требованиям как сейчас, так и в будущем.

o    Для тех, у кого в уже купленной системе всего 1 или 2 входных порта, если вдруг их понадобится больше, можно приобрести HDMI свитч – переходник с нескольких входных разъемов (источников) на один выходной (ваш экран).



• Думайте о необходимых функциях, а не о версии HDMI.

o    HDMI постоянно развивается, чтобы соответствовать требованиям рынка. В стандарт постоянно добавляются все новые и новые возможности, которые производители могут внедрять по своему желанию. Но стандарт HDMI не требует от производителей применять абсолютно все, на что способен HDMI. На самом деле, HDMI предоставляет широкий выбор возможностей и позволяет производителям выбрать, какие из них лучше всего подходят к той или иной линейке товаров.

Следовательно, HDMI рекомендует потребителям искать товары с нужными функциями, а не компоненты с определенной версией HDMI. Номер версии говорит о возможностях, но совершенно не полностью отражает функции товара. Например, если вы хотите насладиться новой функцией видео «Deep Color» («Глубокий цвет»), ищите ее среди характеристик товара, а не перебирайте все товары с поддержкой HDMI 1.3 – хотя именно эта версия спецификации впервые поддерживает Deep Color. Почему? Да потому что версия спецификации, в которой поддерживается Deep Color (1.3) не гарантирует, что в данном конкретном товаре функция Deep Color будет реализована.

Однако, также важно отметить, что все версии HDMI совместимы с более ранними, то есть неважно, какая версия HDMI поддерживается данным компонентом – все равно все устройства с поддержкой HDMI будут работать с ним вместе, и все возможные общие функции будут доступны при этом.



В: Поддерживает ли HDMI совместную работу компьютеров и устройст бытовой электроники?

О: Полностью. HDMI имеет в основе ту же технологию, что и DVI (Digital Visual Interface), цифровой стандарт соединения для компьютеров. Так что HDMI полностью совместим со всеми компьютерами, которые поддерживают DVI (т.к. HDMI передает как видео, так и аудио по одному кабелю, а DVI только видео, к соединению DVI-HDMI требуется дополнительный кабель для аудио).

HDMI позволяет передавать с компьютеров медиа-контент высочайшего качества, включая фильмы высокой четкости и мультиканальные аудиоформаты. HDMI – единственный интерфейс, который позволяет подключаться и к HD телевизорам, и к мониторам компьютеров, и при этом поддерживает стандарты DVI и HDMI – поэтому он полностью совместим с сотнями миллионов мониторов с поддержкой DVI, продаваемых на рынке.





Что такое HDMI в телевизорах и для чего он нужен

В настоящее время большое количество мультимедийной техники имеет порты HDMI: телевизоры, мониторы, различные приставки, плееры и т.п. Чем таким HDMI заслужил свое обширное распространение, и для чего он нужен на телевизоре, рассмотрим в статье.



Что такое HDMI в телевизоре

Hdmi – это технология, позволяющая передавать многоканальный звук, а также видеоданные в фотмате Hd с высокой скоростью. Над ее разработкой работают многие известные компании: Sony, Phillips, Hitachi, Thomson и др. Кроме того, интерфейс снабжен защитой передаваемых данных от копирования и, помимо звука и изображения, может передавать Ethernet-сигнал, а также управляющие команды.

Кабель HDMI состоит из 19 проводов.  Цифровой сигнал передается без сжатия по данному шнуру со скоростью от 4.9 Гбит/сек. К тому же нет необходимости передавать отдельно аудио сигнал, как было в аналоговой передаче данных.  Таким образом, можно соединять любую технику при наличии соответствующих разъемов для высокоскоростной цифровой передачи звука и видео.

Зачем может понадобиться такой разъем в ТВ. Современные телевизоры – это уже не просто устройство для просмотра телепередач и кино. Смарт функции значительно расширили их возможности. Наличие большого количества выходов, в том числе порта hdmi, стало необходимостью. Разберемся, для чего нужен hdmi в телевизоре.

Название hdmi означает, что данный интерфейс является мультимедийным интерфейсом высокого разрешения. К телевизору можно подключить компьютер, ноутбук и множество других устройств, и использовать  его вместо монитора. Ведь экран ТВ имеет большие размеры, чем монитор ПК. Поэтому смотреть фильм или играть становится гораздо удобнее.

Как выбрать HDMI кабель для ТВ

Для того, чтобы выбрать подходящий шнур, для начала нужно понимать, какая длина нужна. Стандарт предусматривает длину провода от 0.75 до 10 метров. Но при необходимости его можно удлинять с помощью усилителей-повторителей. Причем, чем длиннее планируется использовать шнур, тем толще он должен быть. Но рекомендуемая длина не должна превышать 3 метра. Разъем HDMI выглядит похожим на USB, но со скошенными углами. Присмотритесь к своей технике, вы можете обнаружить несколько таких портов. Перед тем как подключать устройства нужно выяснить, какой именно протокол HDMI поддерживает ваш прибор.

Качество передаваемого сигнала будет зависеть не только от протяженности кабеля, но и от материала, из которого он изготовлен. Существуют разные спецификации кабеля, имеющие различную пропускную способность и другие характеристики, которые будут описаны ниже. На данном этапе следует знать, информацию какого качества и объема предполагается передавать.

Если в вашем  телевизоре отсутствуют высокие технические характеристики, нет смысла приобретать провод, предназначенный для передачи очень «тяжелого» видео

Еще одно из преимуществ провода этой технологии – его невысокая стоимость. Но производители идут на различные ухищрения, чтобы повысить цену кабеля. Это может быть наличие ферритовых колец, позолоченных контактов или экранирование золотой фольгой, которые обеспечивают оптимальное качество передачи, и защищают от помех. Однако самый обычный кабель и шнур с такими дополнениями будут одинаково выполнять свои функции, вот почему нет необходимости в приобретении излишне дополненных кабелей.

Классификация и типы HDMI

Кабель по своей структуре состоит из:

• внешней оболочки;
• оплетки или экрана с медными жилами без изоляции для пайки;
• еще одного экрана из фольги;
• оболочки из полипропилена;
• экранированных витых пар для передачи информации;
• неэкранированных витых пар для сигналов SDA SCL;
• других проводящих элементов для питания и управляющих сигналов.

Есть такие понятия как протокол и кабель Hdmi. Протокол – это те правила, по которым передаются данные от источника к приемнику. Версии протоколов постоянно выпускаются новые и, начиная с 2002 года, их насчитывается уже более десятка от 1.0 до 2.1. Сейчас уже их выпускают без нумерации, чтобы не путать пользователей. Что хорошо – все версии имеют обратную совместимость, то есть новые, хоть и имеют больше функций, но отлично взаимодействуют с ранними версиями.

Для поддержки протоколов существует такие виды кабеля:

• Standart. Подходит не для очень требовательной техники. Поддерживает разрешение 720p  и не выше 1080i с частотой 60 Гц. Со скоростью передачи не выше 4.9 Гбит/сек, глубина цвета 24 бита.
• High Speed. Поддерживает разрешение 2160p с частотой 30 Гц, может передавать 3D в Full Hd, имеет пропускную способность от 8.16 до 10.2 Гбит/сек, глубина цвета 48 бит.
• Premium High Speed. Может передавать данные с разрешением в ультра-HD (4K), частота 60 Гц. 3D также передается в ультра-качестве. Скорость – 18 Гбит/сек.
• Ultra High Speed. Поддержка разрешения до  8К. На настоящий момент максимальная скорость передачи данных – 48 Гбит/сек, поддерживает все протоколы технологии.
• Standard Automotive Cable – предназначен для использования в транспортных средствах.

В наименовании кабеля может быть Ethernet, что значит, можно с его помощью устанавливать соединение с интернетом

Типы разъемов также могут быть различными, делятся на такие типы:

• А. Полноразмерный HDMI, наиболее часто встречающийся в крупной технике, 19-контактный, может работать с одноканальным DVI-D.
• В. 29-контактный. Совместим с двуканальным DVI-D и практически не используется в быту.
• C или miniHDMI. Применяется для многих портативных устройств.
• D или microHDMI. Имеет еще меньший размер, чем предыдущий тип. Также используется в портативной технике.
• Е  или автомобильный. Имеет дополнительный фиксирующий соединитель, который предотвращает разъединение от вибрации, и оболочку для защиты от влаги и пыли.

Существуют кабели для взаимодействия устройств с такими разъемами:

• HDMI-HDMI. Оптимальное подключение к ТВ или домашнему кинотеатру от прочих источников мультимедийного контента: наилучшее качество передаваемой информации.
• HDMI-MicroHDMI и HDMI-MiniHDMI. Отличное решение для передачи данных с небольших девайсов: планшетов, телефонов и т.п. на большой экран с возможностью просмотра в ультра-качестве.
• MiniHDMI-MiniHDMI. Способен передавать данные в 720p, 1080i и 1080. Пропускная способность ограничивается 10 Гбит/сек.
• HDMI-DVI. Используется, если одно из устройств имеет вход более старой технологии DVI. Обычно применяют, когда нужно вывести изображение с ПК или ноутбука на экран ТВ.

При подключении двух устройств одно из них будет работать на вход, а другое на выход (out). И нужно будет включить соответствующий режим приема сигнала. Более подробное подключение и настройку данного кабеля рассмотрим дальше.

Подключение и настройка HDMI кабеля

Для подключения двух устройств, например, ТВ и ноутбука, техника должна быть отключена. Hdmi кабель  нужно подсоединить к hdmi разъему ноутбука и ко входу hdmi телевизора. Теперь включаем устройства. По миганиям экрана ТВ, можно понять, что он определил нужное соединение с внешним источником. Телевизор потребуется поставить в режим AVI и выбрать тот вход, к которому подключен кабели (так как HDMI портов может быть несколько).

Теперь на устройстве-источнике нужно настроить изображение. Для этого нужно найти «Разрешение экрана» (меню может быть различным в зависимости от операционной системы) и выставить соответствующее значение. Если автоматически не определился подключенный телевизор, в настройке экрана потребуется нажать «Найти», после чего должно быть найдено подключенное устройство. Теперь надо определить, какой экран является главным, а какой дополнительным.

Если вдруг оказалось, что телевизор не передает звучание, то нужно назначить его как устройство, воспроизводящее звук. Для этого на панели уведомлений на ПК, где отображается уровень звука (динамики) нужно выбрать в «Устройствах воспроизведения» вместо динамиков телевизор. Аналогично подключается и монитор к ноутбуку.

HDMI – это очень удобная технология, позволяющая подключать различную технику для передачи аудио и видео информации в высоком качестве без задержек. Наиболее часто применяется для вывода фильмов или игр на экран большего размера. Стоимость такого кабеля невысока, а настройка подключенных устройств не должна вызывать затруднений.

Как выбрать HDMI кабель

Практика показывает, что наиболее распространенная задача, которая решается при выборе HDMI кабеля — подключение телевизора (монитора) к DVD (HDD, Blue-ray и т. д.) проигрывателю. Таким образом, кабель становится частью единой аудио/видео системы. Именно поэтому при выборе соединительных кабелей, в том числе HDMI, нужно руководствоваться принципом разумной целесообразности — в зависимости от того, какого результата нужно достигнуть. Особенно чувствительны к качеству применяемых коммутационных кабелей HiFi и Hi-End системы. В них не стоит использовать обычный «бытовой» кабель.

Пользуйтесь двумя простыми, но очень эффективными правилами: «качество видео и звука зависит от самого слабого звена» и «чем длиннее кабель, тем тщательнее нужно его выбирать».

Если Вы действуете традиционно, то у Вас уже есть аппаратура. Подойдите к выбору кабеля основательно — он не должен стать «слабым» звеном в Вашей аудио/видео системе. «Запас» качества здесь не повредит.

Что означает HDMI

High-Definition Multimedia Interface (HDMI) — интерфейс для мультимедиа высокой чёткости, который позволяет передавать цифровые видео данные высокого разрешения и многоканальные цифровые аудио сигналы с защитой от копирования (HDCP — High Bandwidth Digital Copy Protection).

Выбрать HDMI кабель можно с помощью несложного алгоритма:

Выбор толщины и его зависимость от длины

В зависимости от длины нужно выбирать hdmi кабель соответствующей толщины. В скобках даны обозначения в американском стандарте единиц.

•   5 м — проводник 7 мм (28AWG)
• 10 м — проводник 8 мм (26AWG)
• 15 м — проводник 9 мм (24AWG)
• 20 м — проводник 10 мм (22AWG)

С увеличением сечения проводников до определенного предела передача сигнала улучшается. Но на этом пути существуют ограничения, связанные с физическим габаритами кабеля, его гибкостью и сложностью пайки.

Сечение проводников, обычно не превышает 24 AWG(0. 205мм2), очень редко 23.5 AWG (0.22мм2), единичные случаи 22 AWG (0.32мм2).

Помните — чем ближе вы расположите аппаратуру, тем меньше вы потратите на кабель и наоборот — чем дальше источник от приемника, тем тщательнее надо подбирать кабель и не экономить на нем.

Разъемы Согласно спецификации HDMI, типы разъёмов обозначаются латинскими буквами, например A, B, C; или словами mini и micro – для миниатюрных разъёмов портативных устройств.

• Type A имеет 19 контактов, через переходник совместим с DVI-D, используется в большинстве мониторов и видеокарт, но не позволяет передавать аудиоданные из за ограничений DVI в передаче звука.
• Type B – имеет 29 контактов и обратно совместим через переходник с DVI-D Dual Link. Позволяет передавать видеосигнал с качеством выше 1080p
• Mini HDMI (Type C) – уменьшенный вариант Type A, используемый в основном для мобильных устройств.
• Micro HDMI (Type D) — стандарт для миниатюрной, тонкой портативной техники, такой как смартфоны, планшетные ПК. Совместим с обычным HDMI Type A, через кабель-переходник



Различные типы HDMI адаптеров

Типы

HDMI Standard. К категории Standard относятся все кабели, не маркированные как High Speed, независимо от наличия на их упаковке каких-либо других надписей.

HDMI High Speed. Высокоскоростной кабель HDMI – обеспечивает передачу стереоизображения, видео потока в разрешении, превышающем 1080p и поддержку расширенного цветового охвата.

HDMI Ethernet. Можно выбрать кабель с дополнительным Ethernet‑каналом, обеспечивающим возможность двунаправленного обмена данными с пропускной способностью до 100 Мбит/с. Такой вариант подключения, например, позволяет устройству организовать высокоскоростное интернет-соединение, одновременно раздавая контент, получаемый из Сети, остальным подключенным по HDMI устройствам, что необходимо, например, для реализации всех развлекательных функций современных игровых консолей.

С введением стандарта 1.4 классификация кабелей выглядит так:

— HDMI Standart

— HDMI Standart with Ethernet

— HDMI Standart Automotive

— HDMI HiSpeed

— HDMI HiSpeed with Ethernet

Выбор производителей

Несмотря на то, кабель HDMI предназначен для передачи цифрового сигнала, не стоит заблуждаться, что цифру труднее «исказить», чем аналоговый сигнал. Если при передаче аналогового сигнала вы услышите всего лишь «шум» и «треск» как результат искажения, то в цифровом сигнале можно получить «белое» вместо «черного». Оптимальным можно признать выбор среднего уровня кабеля от известного производителя, продукция которого всегда соответствует заявленным параметрам в описании характеристик, например HiCon от известной немецкой компании SommerCable.

РЕКОМЕНДАЦИЯ «XLR» — коммутируйте аппаратуру в выключенном состоянии

зачем нужна высокая пропускная способность и хорошая медь / Stereo.ru

В декабре текущего года данный стандарт готовится отметить свое 14-летие, а количество проданных устройств исчисляется миллиардами. К появлению HDMI причастны семь «родителей», среди которых числятся Panasonic, Hitachi, Toshiba, Silicon Image, Philips, Sony, Thomson/RCA. Цель этого родственного союза заключалась в создании цифровой замены для аналоговых интерфейсов типа SCART. На тот момент видео по цифре передавал только DVI. А кроме того, упомянутые оба разъема были довольно массивными. Чтобы соединение не разваливалось, вилка DVI, равно как и компьютерный RGB оснащались винтовым крепежом. Плюс для аудио нужно было тянуть еще одну линию. Решительно неудобно!

HDMI-кабели: как это сделано

В кабелях HDMI используются 19-контактные разъемы трех типов: самый массовый полноразмерный HDMI (тип A), mini-HDMI (тип C) и миниатюрный micro-HDMI (тип D), служащий для подключения компактных девайсов. Иногда можно встретить тип «B» с 29-ю контактами для подключения к дисплеям ультравысокого разрешения, а также защищенные от влаги/грязи коннекторы типа «E» с фиксатором (их часто используют в автомобиле).

Стандартный HDMI-шнур, как правило, включает в себя 4 витые пары (каждая с импедансом в 100 Ом, собственным экраном и дренажным проводником), которые передают данные и сигналы синхронизации. Неэкранированная витая пара — протокол DDC для передачи служебных данных между видеоадаптером и ТВ/монитором. Отдельные провода служат для питания и сигналов управления, а для опциональных фишек вроде ARC и Ethernet-канала HEC (HDMI Ethernet Channel, 100 Мбит/с) могут использоваться дополнительные линии.

Схема распределения контактов HDMI-порта

Для упаковки и перевозки AV-посылок, т.е. для кодирования и передачи информации здесь используется протокол дифференциальных сигналов с минимизированными переходами TMDS. Охраняет «почтовых курьеров» профессиональный «телохранитель» — одолженная у корпорации Intel технология HDCP («протокол защиты широкополосных цифровых данных»), которая защищает контент от копирования, т.е. пиратства.

Традиционно проводники оснащаются диэлектриком из полипропилена, HDPE и т.п. Вся эта конструкция укутывается экраном из алюминиевой фольги или алюминированного майлара, а сверху укладывается медная экранирующая оплетка и защитная оболочка. Например, в HDMI-кабелях Monster сами проводники изготовлены из бескислородной меди OFC высокой степени очистки, а 4-уровневое экранирование призвано устранить любые внешние помехи. Также хорошей практикой считается золотое покрытие соединений. В этом месте обычно принято смеяться над «золотыми проводами», но на самом деле причина позолоты банальна донельзя. Золото, уступая меди в проводимости, при длительной эксплуатации ведет себя абсолютно инертно и не окисляется.

Вернусь к истории HDMI. Первая версия получилась вундеркиндом с весьма полезными талантами: достаточно миниатюрный разъем, умение одновременно транслировать HD-видео и многоканальное аудио, а также качественная передача цветового пространства YCbCr. В качестве бонуса имелся управляющий протокол CEC, способный объединить несколько HDMI-устройств в единую управляемую систему. Простота и удобство использования, а также поддержка передачи цифрового HD-аудио и HD-видео одним кабелем и превратили HDMI в настоящего героя нашего времени.

Традиционно порт HDMI крепится к самой плате, поэтому крайне нежелательно расшатывать в стороны разъем при включении/выключении кабеля

Показатель пропускной способности делит HDMI-кабели на стандартные (Standard, «категория 1», не пропускают картинку выше разрешения 1080i и 720p) и высокоскоростные (High Speed, «категория 2», передают 4K и 3D). Длина HDMI-кабеля обычно составляет от 1 до 3 метров, но может достигать даже 15 м, если используются качественные материалы и элементы конструкции, и, что особенно важно, более толстые проводники.

Следите за обозначениями: 24 AWG — указывает на площадь сечения 0,205 мм2 (Это очень хорошо! Такой кабель сможет передать сигнал при длине до 15 метров), а 28 AWG — всего 0,081 мм2 (традиционно до 5 метров у шнуров 1-ой категории). Учтите, что AWG — это американский система маркирования толщины проводов, и чем цифра меньше, тем кабель толще. Однако в случае использования более длинных кабелей для получения изображения без артефактов и искажений придется использовать усилитель сигнала. Высокоскоростные кабели могут передавать видеосигнал в самом высоком разрешении, но на меньшие расстояния.

HDMI-прогресс: как это работает

С тех пор технология HDMI довольно бодро развивается. Достаточно сравнить представленный в декабре 2002 года базовый стандарт 1.0 с его максимальной пропускной способностью в 4,95 Гбит/с и версию 2.0 образца 2013 года с ее заявленными 18 гигабитами в секунду. «Единичка» поддерживала Full-HD-видео при 60 Гц и 8-канальное LPCM-аудио (24 бит/192 кГц), а вариант 2.0 уже открывает доступ к передаче UltraHD (4K, 4096х2160p/60 Гц), 3D-видео с 25 кадрами в секунду и 32-канального аудио.

Адаптер Monster HDMI очень полезен, когда нужно вывести кабель в сторону от разъема и не перегибать при этом сам провод

К другим особенностям 2.0 следует отнести поддержку видеосигнала с расширенным цветовым пространством BT 2020 (оно же Rec. 2020), что выражается в отображении большего количества цветов и оттенков, функцию Dual View (распараллеливание нескольких изображений на одном экране) и стандартов аудио DRA и HE-AAC. Кроме этого через HDMI 2.0 появилась возможность работы с дисплеями формата 21:9, поддержка HD-аудио с частотой 1536 кГц и многое другое.

В апреле прошлого года стандарт обновили до HDMI 2.0a, куда вошло понятие HDR-видео (High Dynamic Range) с высоким динамическим диапазоном. Планируется выход интерфейса HDMI 2.1, готового работать с динамическими данными в HDR, что выгодно отличает его от статики предыдущей версии. По сути, магия нового интерфейса 2.1 заключается в том, что регулировки телевизора/проектора теперь могут меняться в каждом кадре согласно характеру текущей сцены. Пока такая технология прописана только в формате Dolby Vision, но должна войти и в HDR10, поддерживающий сегодня только статические метаданные (т.е. заданные значения на весь фильм).

Что касается звука, то еще в версии 2009 года HDMI 1.4 появился ARC (Audio Return Channel) — реверсивный звуковой канал, способный посылать аудио в обоих направлениях. Эта удобная штука позволяет обойтись единственным HDMI кабелем, когда нужно вывести аудио с телевизора на AV-ресивер.

Помимо этого, порт HDMI ладит с интерфейсом MHL (Mobile High-Definition Link). Теперь всю банду: видеокамеры, планшеты и смартфоны можно легко подключить к дисплеям и AV-ресиверам и запустить медиаконтент, попутно заряжая аккумулятор. Последняя версия superMHL продвинулась еще дальше и работает даже с 8K-разрешением и HDR.

Полный разгон

Особенности стандартов HDMI рассмотрю на примере крупнейшего кабельного производителя Monster. Согласно мнению ее разработчиков, лучшим вариантом с запасом на будущее станет тот HDMI-кабель, который обеспечит как можно более высокую скорость пропускания сигнала, т.е. сможет передать большие объемы информации за короткий промежуток времени.

HDMI-кабель Monster UltraHD Black Platinum

К таким моделям, обладающим серьезным потенциалом, относится флагман Monster UltraHD Black Platinum, который способен транслировать медиаконтент со скоростью в 27 Гбит/секунду. Этого вполне достаточно не только для требовательных к быстроте передачи больших массивов данных TV с разрешением 4K (Ultra HD), но и для совсем уж фантастических 8K-экранов, которые появятся в недалеком будущем. Модель поддерживает частоту кадров в 60 и 120 Гц и имеет глубину цветопередачи от 8 до 16 бит. На этот счет на упаковке UltraHD Black Platinum имеется аккуратная иконка Ultimate High Speed («предельная максимальная скорость»), указывающая на то, что это самый быстрый HDMI-кабель в фирменной линейке.

HDMI-кабель Monster UltraHD Black Platinum

Для самых недоверчивых имеется модификация Black Platinum со встроенной в корпус штекера тройкой LED-индикаторов пропускной способности, соответствующих 4K (Ultra HD), HD (высокое разрешение) и SD (стандартное разрешение). Бонусом кабель обеспечивает Ethernet-соединение. О том, чтобы штекер случайно не выскользнул из своего разъема при интенсивной уборке, заботится специальная технология V-Grip.

Компания отмечает, что если топовый Monster не справится с новым HDMI-устройством в плане пропускной способности, пользователь получит достойную бесплатную замену, которая решит все вопросы.

На несколько лет вперед

Более бережливым ценителям проекторов и дисплеев с поддержкой разрешения 4K x 2K следует выбрать кабель Platinum, который отличается от своего старшего собрата Black Platinum чуть пониженной до 22,5 Гбит/с скоростью передачи данных. Маркировка в данном случае указана как Ultra High Speed. Модель тоже покрывает стандарт HDMI 2.0 и разрешение 4K x 2K, однако уступает по частоте кадров: соответственно, 30 и 60 Гц против 60 и 120 Гц у Black Platinum. Возможность для передачи цветовой глубины здесь составляет 8-14 бит. Для нынешнего контента это все равно запредельные цифры, не переживайте.

HDMI-кабель Monster Ultra HD Platinum

Остальные характеристики совпадают с параметрами и конструкцией флагмана. Модель тоже работает с Ethernet-подключением, имеет пожизненную гарантию и будет заменена без доплаты в случае появления оборудования, с которым она не сможет работать.

Кстати, Monster заявляет, что покрытые 24-каратным слоем золота штекеры выдерживают до 10 000 подключений без каких-либо повреждений. Хоть и в домашних условиях потребность часто переключать кабель не возникает, однако это лишний раз подтверждает надежность покрытия

Здесь и сейчас

Для уверенной работы с техникой, поддерживающей Full HD-разрешение, вполне подойдет модель Gold, занимающая третье место в табеле о рангах новой HDMI-линейки Monster. Ее упаковка отмечена надписью «Advanced High Speed», т.е. «повышенная максимальная скорость» пропускания сигнала. «Золотой» шнур гарантирует скорость передачи данных в 18 гигабит в секунду, работает с разрешением в 1080p+, 3D-видео, частотой в 30/60 Гц и поддерживает цветопередачу в 8-12 бит. Также передается 7.1-канальный аудиоконтент с поддержкой Dolby TrueHD и DTS-HD Master Audio.

HDMI-кабель Monster Gold Advanced High Speed HDMI

Кабель станет хорошим связующим звеном между телевизором и медиаплеером, системой спутникового ТВ, ноутбуком, игровой консолью и т.п. Модель Gold тоже может похвастаться пожизненной фирменной гарантией, в кабеле применена технология V-Grip для надежного закрепления в разъеме, позолоченные штекеры и защитная оболочка, изготовленная из эластичного износостойкого материала Duraflex.

Самый недорогой кабель в линейке американской компании — Monster HDMI 700hd Advanced High Speed

Конечно же, не всем нужны HDMI-кабели способные работать с 4K-разрешением. Модель начального уровня Monster Essentials High Performance тоже имеет цветистое название, но значительно дешевле и пропускает медиаданные со скоростью в 10,2 Гбит/секунду, — это стандартный HDMI 1.4. В принципе, данная версия поддерживает 4K с максимальной частотой в 30 Гц, но Monster не рассматривает данный кабель в качестве средства для полноценного отображения 4K-картинки. Шнур подойдет для соединения источника сигнала (Blu-ray-проигрывателя, спутниковых тюнеров, ноутбуков и т.п.) с ТВ или монитором, разрешение которого не превышает 1080p. То есть речь идет о подавляющем большинстве пользователей.

HDMI или телевидение высокой четкости: проблемы и решения

HDMI и HDCP

Важнейшим элементом телевидения высокой четкости является интерфейс, через который видео- и аудио сигналы передаются от источника (например, плеера Blu-ray) к приемнику (например, к жидкокристаллической панели). Специально для ТВЧ компанией Silicon Image был разработан новый цифровой интерфейс, первоначально получивший название PanelLink™ Cinema, а позже — HDMI (High Definition Multimedia Interface, мультимедийный интерфейс высокого разрешения). HDMI является развитием интерфейса DVI (Digital Video Interface). Важным отличием HDMI от DVI является то, что с его помощью видео и аудио сигналы передаются без сжатия по единому кабелю (DVI работает только с изображением).

Анализ рынка показывает, что сегодня интерфейс HDMI стал дефакто производственным стандартом для передачи аудио- и видеосигнала в телевидении высокой четкости, домашних кинотеатрах. В последнее время его используют не только известные производители бытовой электроники, такие как Hitachi, Panasonic, Philips, Sony, Thomson, Toshiba, но и крупнейшие компании индустрии развлечений — Fox, Universal, Warner Bros., Disney и др.

HDMI — современная цифровая технология. В июне 2006 года свет увидела последняя «большая» версия интерфейса под номером 1.3. Она обеспечивает тактовую частоту передачи пикселей 340 МГц (суммарная скорость передачи потока — до 10,2 Гбит/с). Такие высокие показатели полностью обеспечивают потребности ТВЧ и создают значительный задел на будущее. Кроме работы с источниками сигналов высокого разрешения и устройствами отображения информации, интерфейс подходит для работы с игровыми консолями нового поколения (Microsoft XBox 360, Sony Playstation 3).

Интерфейс обратно совместим с DVI. Это означает, что теоретически существует возможность просмотра видео с DVI-устройства на HDMI-телевизоре, и наоборот. Совместимость по разъемам обеспечивается за счет использования переходников DVI-HDMI.

Разъемы HDMI имеют меньшие размеры, чем разъемы DVI, но не снабжены защелками для крепления (рис. 1), что является серьезным недостатком, поскольку HDMI-кабели имеют заметный вес.

Рис. 1. Кабельный разъем HDMI

HDMI способен передавать цифровой сигнал обычного и высокого разрешения (от 420p до 1080p).

Последняя версия HDMI 1.3 поддерживает 30, 36 и даже 48-битный цвета в рамках формата RGB — т. е. более миллиарда оттенков — обеспечивает улучшенные контрастность изображения, цветовые переходы и т. д. В протокол заложена поддержка новых стандартов, которые последуют за HDTV, в частности, добавлена поддержка цветового пространства следующего поколения xvYCC. Цветовой диапазон по сравнению со стандартом sRGB увеличен в 1,8 раза, значительно улучшена точность цветопередачи, а цвета на дисплее стали гораздо ближе к оригиналу. Появились три режима работы — P₀ через ныне существующие каналы передачи HDMI, а также режимы P₁, P₂, которые требуют усовершенствования каналов передачи данных. Поэтому кабели HDMI пришлось разделить на две категории: категории 1 («старые») и категории 2 («новые», для поддержки повышенной тактовой частоты).

Интерфейс HDTV поддерживает двухканальный PCM (48 кГц) IEC60958, сжатый аудиосигнал IEC61937 (Dolby Digital, DTS), а также такие перспективные форматы, как Dolby TrueHD и DTS-HD. Возможна передача 8-канального цифрового звука с частотой 192 кГц без сжатия.

Звуковой сигнал «зашивается» в кадровые и строчные интервалы гашения в виде пакетов данных, которые передаются вместе с видео (рис. 2).

Рис. 2. Передача звука в видеосигнале

В версии HDMI 1.3 предусмотрена синхронизация видео- и звукового рядов. Необходимость в синхронизации возникает в связи с тем, что обычно видео требует несколько больше времени для обработки, чем звук.

Версия 1.3 предусматривает использование в устройствах отображения более высокой частоты обновления экрана (до 120 Гц), что позволяет воспроизводить плавное и менее смазанное движение, отчего игры и просмотр спортивных состязаний становятся более комфортными. 90 и 120 Гц модели цифровых телевизоров есть у компаний Sharp, JVC, Hitachi.

Из новинок в версии 1.3 стоит отметить появление мини-разъема для цифровых фотоаппаратов и видеокамер, а также начало массовой поддержки производителями электроники специальной линии связи CEC (Consumer Electronics Control, управление бытовыми приборами). С помощью этой линии можно объединить в сеть управления 10 и более устройств, для которых предусмотрены типовые команды управления, напр., «Пуск», «Стоп», «Перемотка» и т.д.

Типовая видеосистема с интерфейсом HDMI выглядит так, как показано на рис. 3.

Рис. 3. Типовая видеосистема с интерфейсом HDMI

Система коммутации и распределение сигнала допускает до 7 уровней распределения, а всего до 128 узлов.

HDCP (High-bandwidth Digital Content Protection — защита цифровых широкополосных данных от нелегального использования) — это технология, разработанная компанией Digital Content Protection (дочернее предприятие Intel) для защиты медиа-контента от несанкционированной записи. В настоящее время практически все широкоэкранные цифровые телевизоры оснащаются HDCP. Система защиты HDCP неразрывно связана с интерфейсом HDMI (и DVI).

Принцип действия HDCP состоит в том, что устройства, соединенные кабелем HDMI, устанавливают между собой связь и обмениваются криптоключами для дешифровки сигналов. В начале работы по каналу DDC происходит процедура аутентификации между передатчиком и приемником сигнала. Передатчик и приемник имеют по 40 56-битных секретных ключей, причем ключи уникальны для каждого экземпляра устройства, а также уникальный идентификатор KSV (Key Selection Vector). В процессе установления связи между устройствами вычисляется текущий общий ключ и определяются параметры шифрования. Параметры меняются для каждого кадра видео.

В соответствии с требованиями протокола HDCP передатчик должен иметь память скомпрометированных устройств, в которую заносятся KSV. Объем памяти 5 кб, что позволяет сохранять сведения примерно о 1000 устройств. Скомпрометированным считается устройство, выполняющее действия, нарушающие лицензионные соглашения. База с KSV таких устройств будет записаться на Blu-ray диски, и их воспроизведение на скомпрометированных устройствах будет невозможным.

Если используется защита HDCP, невозможно сохранение расшифрованных данных, расшифрованный сигнал на цифровые выходы не выдается, а на аналоговые выходы обычно не выдается сигнал с высоким разрешением (это не оговорено в стандарте), использование повторителей возможно только с контролем прав доступа устройств, через которые проходит цифровой поток.

Это означает, что в случае подключения к системе какого-либо записывающего устройства, плеер откажется передавать ему информацию. Причем в число жертв попадают и владельцы телевизоров с HDMI, не поддерживающим технологию HDCP. Такие устройства защищенный контент не только не записывают, но даже и не читают.

Это вызывает вполне оправданное раздражение покупателей, совсем недавно отдавших немалые деньги за высокотехнологичную аппаратуру. Теоретически устройство готово к приему высококачественного сигнала, но фактически его приему мешает защита от записи HDCP.

Коммутация сигналов HDMI

При работе с современной бытовой аудио- видеоаппаратурой нередко возникает проблема коммутации сигналов HDMI. Рассмотрим способы ее решения более подробно.

Источники и приемники HDMI-сигнала

К наиболее распространенным источникам сигнала HDMI относятся плееры. На рынке присутствуют как считающиеся устаревшими DVD плееры, так и наиболее современные — плееры Blu-ray. Направление HD DVD признано тупиковым, и в настоящее время от него отказались. Количество и ассортимент моделей Blu-ray плееров на рынке неуклонно растет, нередко встречаются переходные модели, плеерные «двойки», имеющие в одном корпусе проигрыватель DVD и Blu-ray. В соответствии с требованиями правообладателей видеоконтента сигнал может выдаваться с плеера только в зашифрованном виде через интерфейс HDMI, поэтому все современные Blu-ray плееры имеют 1-2 HDMI-порта.

Рис. 4. «Видеодвойка» Sharp BD-HP20RU

Еще одним распространенным источником сигнала высокого разрешения являются распространенные игровые консоли Microsoft Хbох 360 (рис. 5) и Sony PlayStation 3. Если телевизор имеет 2 HDMI порта, то консоль может быть подключена к одному из них, а если порт один, дело осложняется, поскольку потребуется HDMI-коммутатор.

Рис. 5. Разъем HDMI на задней стенке игровой консоли
Microsoft Xbox 360 Premium

Иногда возникает необходимость включить в единую видеоподсистему персональный компьютер. Это можно сделать с помощью второго разъема HDMI видеокарты (рис. 6).

Рис. 6. Видеокарта с поддержкой интерфейса HDMI.
Стрелкой выделен разъем HDMI.

Приставки цифрового телевидения, как правило, разъемов HDMI не имеют, поэтому их придется подключать через аналоговый компонентный или композитный интерфейс. Исключением являются спутниковые приставки, поддерживающие вещание в формате ТВЧ, которые начинают появляться и в России.

Данные о типовом разрешении сигналов, которые создают некоторые распространенные устройства, сведены в таблицу 1. Для передачи соответствующего контента большее разрешение не требуется.

Таблица 1. Типовое разрешение сигналов на выходах некоторых распространенных устройств

Наименование устройства	Максимальное разрешение
DVD плееры с масштабированием до HDTV	1080i/60
Blu-ray плееры HDTV	1080p/24
Спутниковые ресиверы с HDTV	720p, 1080i/60
Sony PlayStation 3 — игровая консоль с плеером Blu-ray	1080p/24, 1080p/60 (желательно в некоторых играх)

Переходники и преобразователи

Наиболее простыми по своей конструкции коммутационными элементами являются HDMI-переходники. Они не предназначены для преобразования сигнала из одного формата в другой, а дают лишь возможность соединить источник и приемник, оснащенные различными интерфейсами.

Благодаря простейшей конструкции наиболее доступными по цене оказываются переходники DVI-HDMI (рис. 7) и YPbPr-DVI. Следует иметь в виду, что переходники DVI-HDMI и HDMI-DVI — разные устройства. Например, DVI Male-HDMI Female позволяет подключать HDMI кабель к DVI разъему, но не наоборот.

Рис. 7. Переходники DVI-HDMI

Реже встречаются переходники типов YPbPr-DVI и HDMI-HDMI. Первый может быть очень удобен, если требуется соединить аналоговый (RGB-источник) или компонентный выход с цифровым устройством (например, телевизором, монитором, компьютером или проектором), понимающим и аналог, и цифру (в переходнике используются аналоговые линии интерфейса DVI-I). Заметим, что для HDMI такой простой переходник сделать нельзя (в HDMI аналоговых линий нет). Использование переходников HDMI-HDMI часто бывает необходимо для наращивания кабеля стандартной длины. Однако следует помнить, что фирменные удлинители интерфейса, содержащие активные усилители сигнала, позволяют решить эту задачу гораздо качественнее.

Напомним, что особенностью соединения HDMI-источника с DVI-приемником является то, что в этом случае будет нужен дополнительный канал для передачи звука, а также на принимающей стороне должно быть установлено устройство, умеющее взаимодействовать с системой защиты HDCP. Если этого устройства не будет, то связь между «передатчиком» и «приемником» установлена не будет.

Подавляющему большинству устройств, не знакомых с HDCP, для работы с интерфейсом HDMI кроме переходника понадобится еще и так называемый конвертор (преобразователь) сигнала, способный преобразовывать поток данных из одного формата в другой. Устанавливая конвертор на трассе между плеером и телевизором, можно получить полноценную дешифрованную HD-картинку (фактически сам конвертор выступает в роли приемника зашифрованного сигнала HDCP). Такое устройство иногда еще называют активным переходником. Например, игровые консоли Хbох 360 и Sony PlayStation 3 можно подключить с помощью подобного устройства к любому монитору с выходом DVI без потери качества картинки. Что же касается спутникового ТВ, то цифровой ресивер (резко снижающий качество картинки при подключении через аналоговые выходы) с помощью HDMI-преобразователя обеспечит вывод сигнала высокого разрешения на любое отображающее устройство с компонентным интерфейсом.

Существуют также преобразователи HDMI-DVI-C, выполняющие преобразование сигнала HDMI в DVI и одновременно выдающие стереозвук на отдельный выход (2 RCA), а также преобразователи HDMI-VGA, конвертирующие сигнал HDMI в VGA (RGBHV) или компонентный сигнал (YPbPr), звук выводится параллельно на отдельный разъём. Кроме того, существует третий, более сложный тип конверторов, так называемые масштабаторы видеосигнала (скейлеры). Масштабаторы способны любой интерфейс (например, VGA, YPbPr, композит, s-Video, DVI, HDMI) преобразовать, например, в HDMI с заданным выходным разрешением и параметрами цвета, по дороге выполнив и дополнительную обработку сигнала.

Усилители, повторители и эквалайзеры

Если необходимо передать сигнал HDMI на расстояние, превышающее несколько метров, следует воспользоваться усилителями или повторителями (рис. 8). Усиление сигнала происходит путем декодирования старого потока HDMI в новый.

Усилители и повторители имеют весьма широкую область применения: от коммутации домашних кинотеатров (передача сигнала без потерь от источника до телевизора, стоящего в другой комнате) до коммерческих инсталляций профессионального оборудования на больших площадях.

Рис. 8. Повторитель сигналов интерфейса HDMI версии 1.3а

При последовательном подключении аппаратуры цифровой усилитель следует размещать вблизи от приемника. Сказанное справедливо и для эквалайзеров — устройств, обеспечивающих компенсацию неравномерности частотной характеристики HDMI кабеля и тем самым позволяющих увеличить протяженность трассы.

Коммутаторы и разветвители

При необходимости подключения нескольких источников сигнала высокого разрешения к устройству отображения, имеющему в лучшем случае два HDMI разъема, можно воспользоваться так называемым коммутатором, или свитчером (switcher). Например, можно подключить к телевизору, оснащенному единственным HDMI выходом, плеер Blu-ray, спутниковый ресивер, игровую консоль и т.п. Переключение источников осуществляется при помощи ПДУ. Такие устройства обычно имеют до 4-16 цифровых входов и один выход. Приобретая коммутатор, необходимо убедиться в наличии полноценной поддержки HDCP (или функции преобразователя сигнала).

Усилители-распределители (разветвители или сплиттеры) предназначены для распределения HDMI сигнала, поступившего с источника, одновременно на все потребители — устройства отображения. У таких устройств один вход и несколько выходов. С помощью HDMI-распределителя можно демонстрировать один и тот же видеоряд на нескольких экранах одновременно (что имеет место на выставках, демонстрациях, презентациях) или отображать единую справочную информацию на дисплеях, расположенных на большом расстоянии друг от друга (магазины, аэропорты, вокзалы).

Рис. 9. Коммутатор 3х1 сигнала HDMI, аналогового стереозвука и S/PDIF

Распределитель обычно обладает функцией усиления сигнала (в противном случае распределение сигнала на заметные расстояния становится невозможным) и поддерживает шифрование по протоколу HDCP.

Существуют также устройства, сочетающие функции коммутаторов и распределителей. Они способны как объединять, так и распределять сигнал.

Матричные коммутаторы

Наиболее функциональными (но и наиболее сложными и дорогостоящими) из рассматриваемых устройств являются матричные коммутаторы сигнала HDMI (рис. 10). Они обладают способностью переключать сигнал с любого входа на любой выход (или группу выходов).

Встречаются также гибридные коммутаторы, оснащенные кроме HDMI разъемов еще и «старыми», аналоговыми интерфейсами. С их помощью можно включить в систему устаревшие устройства, от которых по каким-либо причинам нельзя отказаться. Такие устройства используют аналого-цифровой преобразователь, способный не только конвертировать сигнал, но и осуществлять его масштабирование (в этом случае мы опять возвращаемся к устройствам-масштабаторам, о которых говорилось выше).

На сегодняшний день рынок HDMI коммутаторов довольно обширен и способен удовлетворить практически любые потребности — от бюджетного домашнего решения до профессиональной инсталляции.

Матричные коммутаторы HDMI умеют работать с EDID (Extended Display Identification Data — расширенные набор данных идентификации дисплея). Управлять такими приборами обычно можно с их передних панелей, с ИК пульта, через интерфейсы RS-232 и Ethernet, что обеспечивает легкость интеграции с различными системами управления. Они также выполняют перетактирование сигналов и компенсацию, вызванную затуханием сигнала в кабеле в высокочастотной части спектра.

В таблице 2 приведена краткая сводка оборудования, используемого для коммутации и распределения сигнала HDMI.

Рис. 10. Матричный коммутатор 4х2 HDMI

Таблица 2. Краткий обзор оборудования для коммутации и распределения сигнала HDMI

Тип устройств	Решаемые задачи
Переходник HDMI-HDMI	Типы разъемов: HDMI Female — HDMI Female. Предназначен для наращивания длины кабелей HDMI без усиления или преобразования сигнала.
Переходник DVI-HDMI	Типы разъемов: DVI Male — HDMI Female. Позволяет подключать HDMI кабель к DVI разъему.
Преобразователь HDMI в VGA/Component	Преобразует HDMI в VGA и HDMI/YPbPr + стереосигнал, выполняет функцию приемника HDCP. Опционально может поддерживаться масштабирование до Full HD.
Коммутатор сигналов HDMI	На конечную стоимость устройства непосредственно влияют количество входов и версия HDMI.
Усилитель/повторитель сигнала HDMI	Повторитель для кабелей HDMI позволяет удлинить линию HDMI, используется при больших расстояниях между источником и приемником.
Эквалайзер сигнала HDMI	Позволяет скомпенсировать помехи на длинном входящем кабеле HDMI и увеличить расстояние между источником сигнала и приемником без потерь качества.
Усилитель-распределитель сигнала HDMI	Зачастую имеет возможности усилителя сигнала HDMI, а также подключения на вход устройства кабеля HDMI длиной до 45 м.
Матричный коммутатор HDMI	Обеспечивает распределение сигнала HDMI между несколькими источниками и дисплеями и одновременное воспроизведение. Каждый из источников может быть перенаправлен к любому из выходов HDMI.

Мультирум на основе интерфейса HDMI

В последние годы в связи с развитием телевидения высокой четкости актуальным стал вопрос коммутации и передачи в пределах жилого здания видеосигнала высокого разрешения и многоканального аудио сигнала.

Одно из возможных решений этой задачи состоит в использовании цифрового интерфейса HDMI. В принципе, на сегодняшний день удобнее использовать компонентный сигнал высокого разрешения, но заказчик все чаще обращается именно к HDMI. Причина проста: многие производители ЖК-панелей не устанавливают на свои изделия разъемы компонентного видео. Вот и приходится инсталляторам выбирать между HDMI и подключением по «композиту» или S-Video, которые не обеспечивают полноценного качества изображения.

До недавних пор серьезным препятствием к использованию интерфейса HDMI в мультирумных системах было отсутствие матричных коммутаторов с полноценной поддержкой HDMI и HDCP, однако в настоящее время эту проблему можно считать разрешенной.

Передача сигнала HDMI на большие расстояния является непростой технической задачей, поскольку HDMI — это «настольный» интерфейс, рекомендуемая длина его кабеля составляет 4,5 м, а максимальная — 15 м, что для мультирумных приложений явно недостаточно. К тому же усилители сигнала HDMI и кабели стоят дорого и предъявляют жесткие требования к монтажу: механическое повреждение или даже резкий изгиб такого кабеля может привести к полной потере сигнала.

На минимальные расстояния (если устройство отображения информации находится на расстоянии нескольких метров от матричного коммутатора) его подключение можно выполнить по кабелю HDMI без применения дополнительного оборудования.

Для передачи сигнала на расстояния до 50 м можно использовать два кабеля витой пары и передатчик и приемник сигнала HDMI по этим кабелям (рис. 11). Если расстояние превышает 50 м, допускается каскадирование устройств (оно, правда, не всегда надежно работает).

Рис. 11. Передатчик и приемник для передачи сигнала HDMI
по кабелю витой пары

Для передачи сигнала HDMI на расстояние до 100 м можно использовать волоконно-оптический удлинитель интерфейса HDMI, который состоит из гибридного кабеля с оптоволокном и медными проводниками, заканчивающегося с обеих сторон разъемами HDMI. Передатчик и приемник встроены в кабель.

В тех случаях, когда протяжка разъемов и устройств преобразования HDMI сигналов затруднительна из-за узости кабель-каналов, либо по другим причинам, можно использовать более простой способ передачи HDMI с помощью оптических приемника и передатчика сигналов интерфейса HDMI, позволяющих передавать их на расстояние более 100 м по оптоволоконному кабелю и неэкранированной витой паре.

При создании мультирумных систем на основе интерфейса HDMI следует помнить о присущих ему особенностях:

• Чем больше уровней, тем больше будет задержка включения, поскольку для аутентификации каждого устройства по протоколу HDCP потребуется время; по стандарту оно не должно превышать 4,2 с, но на практике зависит от используемых устройств и может оказаться значительно больше;
• Порядок включения питания может оказаться существенным, лучше включать устройства, начиная от устройств отображения и заканчивая источниками сигнала, хотя по стандарту порядок включения не должен оказывать никакого влияния;
• При подключении еще одного устройства отображения картинка на других может мигать;
• При распределении сигнала на дисплеи с разным максимальным разрешением будет выставлено наименьшее, поэтому лучше использовать в мультирумной системе однотипные дисплеи, причем желательно от одного производителя.

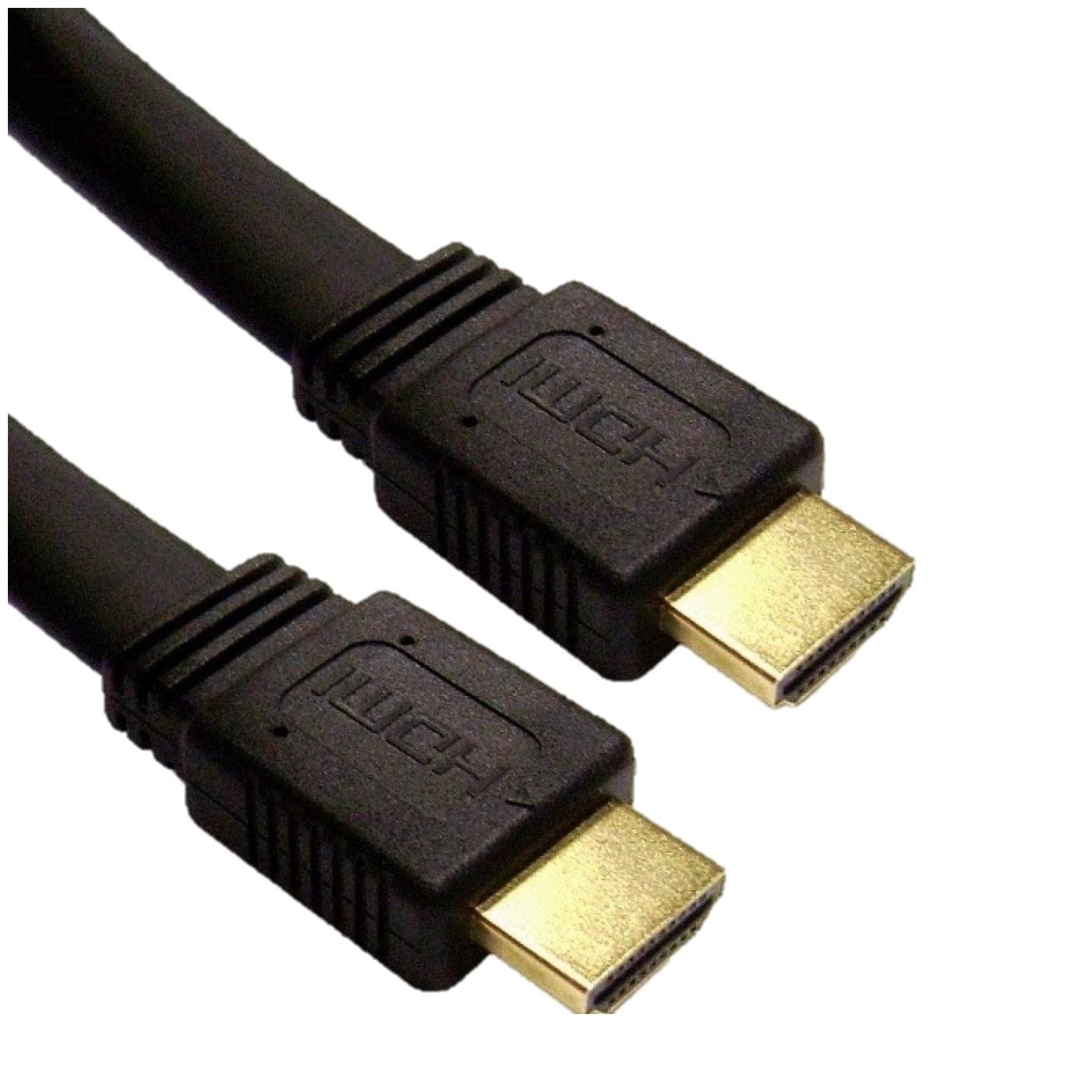

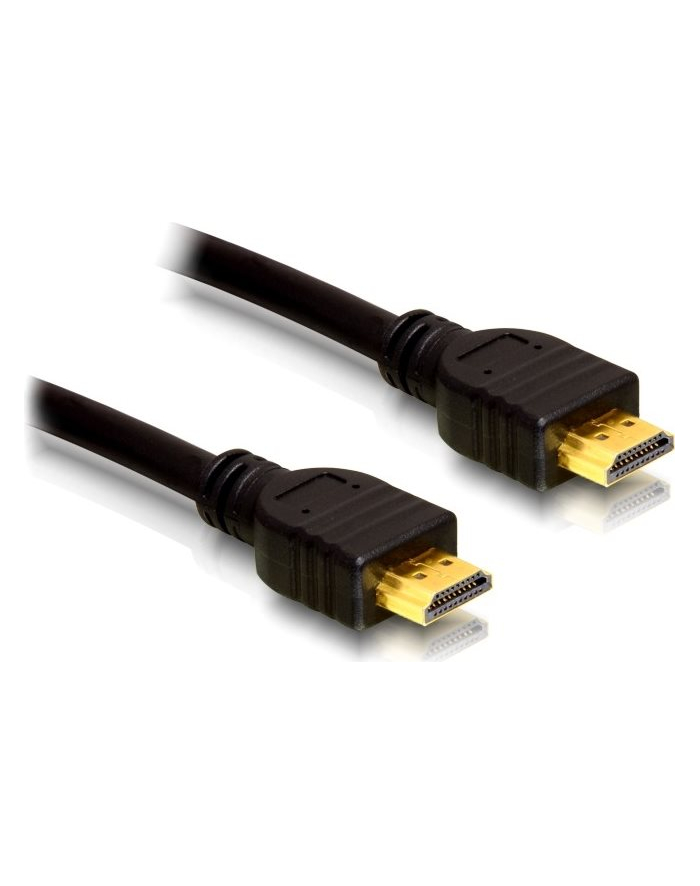

Кабели HDMI

Поскольку видеосигнал высокого разрешения обладает большой шириной спектра, к кабелям HDMI предъявляются весьма жесткие требования. Чем толще жилы кабеля и чем чище используемая для его изготовления медь, тем меньше в нем потери сигнала. В США принята система калибровки проводов AWG (American Wire Gauge), также известная как стандарт толщины кабеля Брауна и Шарпа (Brown & Sharpe Wire Gauge). В соответствии с этой системой, чем меньше номер провода, тем больше площадь его сечения.

При выборе кабеля HDMI для домашней аппаратуры, подходящий диапазон значений AWG составит 22-30: более толстые кабели брать не имеет смысла, поскольку в домашних условиях они не оправдывают своей стоимости, а более тонкие — из-за несоответствия их характеристик требованиям передачи потока в высоком разрешении. Если необходимая длина кабеля не превышает 3-5 м, можно вполне обойтись толщиной в 28 AWG, если же коммутация HDMI устройств требует протяженности трассы в пределах 10-15 м, то следует выбирать кабели калибра от 24 AWG и толще.

При использовании слишком тонкого кабеля на изображении может появиться белая рябь, ухудшится цветность и четкость изображения, на нем появятся артефакты.

Монтаж линий, содержащих кабели HDMI, требует соблюдения мер предосторожности, аналогичных мерам предосторожности при монтаже коаксиальных кабелей. При монтаже кабелей HDMI необходимо избегать любых механических нагрузок на кабель, создания петель, перегибов радиусом менее 10 см и перекручивания — это может нарушить сложную внутреннюю структуру кабеля и повлечь за собой снижение качества сигнала и даже обрывы отдельных линий.

Кабель следует крепить только мягкими скобами. В том случае, если кабель застрял в кабель-трассе, недопустимо вытягивать его, прикладывая силу: нагрузка более 4 кг приведет к его неустранимым повреждениям.

Поскольку HDMI кабель не имеет на вилке защелок-фиксаторов, не рекомендуется его натягивать.

Не рекомендуется располагать кабель вблизи движущихся предметов интерьера без соответствующей защиты. Особенно это касается инсталляций, предусматривающих установку проектора на потолке или стене.

На рис. 12 показана длина наверняка работающих электрических кабелей HDMI (или DVI) в зависимости от разрешения сигнала. Возможно, будут работать и более длинные кабели, но это требует обязательного тестирования всей системы (конкретные источник—кабель—приемник сигнала). Если требуются большие расстояния, следует использовать один из описанных выше способов удлинения линии HDMI (витыми парами, оптическими кабелями).

Рис. 12. Длина наверняка работающих электрических кабелей (SingleLink)

Что такое HDMI 2.1, и в чем разница с HDMI 2.0?

Что такое HDMI 2.1? В чем разница между 2.0?

Когда вы покупаете телевизор вы в частности смотрите на количество вариантов подключения портов которые он предлагает. Лучшие телевизоры доступные на сегодняшний день, предлагают три-четыре порта HDMI и минимум три порта USB. Сегодня все больше идет речь о HDMI 2.1

HDMI означает High Definition Multimedia Interface (Мультимедийный интерфейс высокой четкости), который создан для передачи сигналов в несжатом формате. Проще говоря он работает как аудио-видео интерфейс.

HDMI появился где-то в 2003 году и был выпущен в качестве замены аналоговых аудио-видео стандартов в цифровом качестве.

Изначально HDMI-кабели были двух типов.

HDMI 1 (стандартный кабель) — передача несжатого сигнала 1080i с рабочей частотой пикселя 165 МГц в полосе пропускания 4,95 Гбит/с.

HDMI 2 (высокоскоростной кабель) — идеально подходит для передачи на дисплеи с разрешением 1440p и WQXGA с рабочей частотой пикселей 340 МГц и полосой пропускания 18 Гбит/с.

На сегодня мы уже имеем кабель HDMI 2.1, как последнее достижение в технологии HDMI. Он может справиться со скоростью до 48 Гбит/с.

Сегодня почти все телевизоры, особенно телевизоры 4K оснащены портами подключения типа HDMI 2.0 и HDMI 2.0b .

Разъем HDMI 2.1

HDMI 2.1 официально был представлен 4 января 2017 года на HDMI Forum.

Он поддерживает более высокие разрешения и частоты обновления, которые включают 4K-120 Гц и 8K-120 Гц. HDMI 2.1 представляет новый сверхскоростной кабель, способный обрабатывать скорость до 48 Гбит/с.

Наиболее важной особенностью HDMI 2.1 является его обратная совместимость, благодаря чему эти кабели можно использовать со старыми устройствами HDMI.

Читайте: Кабель HDMI: Как выбрать лучший?

Он также может работать со старыми кабелями совместимыми с устройствами HDMI 2.1 но без новых проводов было бы невозможно достичь скорости 48 Гбит/с.

Особенности и характеристики HDMI 2.1

Прежде чем мы углубимся в детали HDMI 2.1 и то как он повлияет на наше восприятие, давайте кратко рассмотрим характеристики HDMI 2.1.

• HDMI 2.1 может поддерживать максимальное разрешение 10K при 120 Гц.
• Он поддерживает Dynamic HDR для указания метаданных HDR по кадрам.
• DSC 1.2 (сжатие потока отображения) используется для видеоформатов выше 8K с подвыборкой цветности 4: 2: 0.
• HDMI 2.1 поддерживает HFR (High Frame Rate) для разрешений от 4K до 10K и частоты обновления до 120 Гц.
• HDMI 2.1 поддерживает расширенный канал возврата аудио (ARC ) для объектных аудиоформатов, таких как Dolby Atmos и DTX: X.
• Поддерживает улучшенные частоты обновления, такие как VRR (переменная частота обновления), QMS (быстрое переключение мультимедиа) и QFT (быстрая передача кадров).
• HDMI 2.1 поддерживает автоматический режим низкой задержки (ALLM), который позволяет устройству-источнику HDMI автоматически выбирать режим, который пользователь, скорее всего, предпочтет.

HDMI 2.1 сравнение с другими форматами HDMI

Давайте теперь сравним HDMI 2.1 с другими форматами HDMI:

Приведенное выше сравнение показывает что HDMI 2.1 лучше чем HDMI 2.0b (этот порт обычно доступен на последних 4K-телевизорах сегодня).

Перейдем теперь к подробному рассмотрению чем HDMI 2.1 лучше HDMI 2.0b.

Чем HDMI 2.1 лучше, чем HDMI 2.0b?

HDMI 2.1 улучшенная версия HDMI 2.0b может обрабатывать больше информации, что позволяет поддерживать более высокое разрешение видео. Помимо пропускной способности высокого разрешения, HDMI 2.1 имеет ряд других преимуществ.

Возможность обрабатывать разрешение до 10К

HDMI 2.0b поддерживает разрешение 4K с максимальной частотой обновления 60 Гц. С HDMI 2.1 вы получаете 4K при 120 Гц, 8K при 60 Гц и даже до 10 КБ для коммерческих и промышленных приложений.

Читайте: Как и какой телевизор лучше выбрать и купить: Все что нужно знать

На сегодняшний день это не должно влиять на впечатления от просмотра телевизора, так как сегодня на частоте 120 Гц доступно не так много контента. Тем не менее геймеры получат свои преимущества . Чем выше частота кадров тем лучше качество изображения игр.

ARC — Улучшенный канал аудио звука

ARC — это функция которая позволяет осуществлять двустороннее перемещение звука по кабелю HDMI между телевизором и устройством A/V-ресивера, таким как звуковая панель.

ARC доступен и для HDMI 2.0b, но ограниченная полоса пропускания HDMI 2.0b приводит к сжатию аудио, которое уменьшается до стерео.

С HDMI 2.1 вы получаете улучшенную ARC обеспечивая тем самым поток несжатого звука.

Dolby Atmos — идеальный пример, ARC позволяет Dolby Atmos обеспечивать наилучшую производительность используя Dolby TrueHD. Atmos также работает на ARC при использовании Dolby Digital Plus.

Преимущество ARC заключается в том, что теперь пользователи могут подключать к телевизору несколько устройств и иметь один кабель HDMI, соединяющий звуковую панель/приемник без ущерба для качества звука.

Технология Dynamic HDR

HDR стал общей чертой почти всех последних 4K-телевизоров. Это лучшее качество телевизионного изображения с разрешением 1080p HD.

Люди, которые любят смотреть спецификации телевизора знают что Dolby Vision — это версия HDR Dolby. Он превосходит другие форматы просмотра, потому что это динамическая среда HDR.

Читайте: Что такое технология HDR-видео?

Динамический HDR с HDMI 2.1, Technicolor Advanced Динамический HDR

Под динамикой мы подразумеваем, что Dolby Vision изменяет настройки изображения по мере изменения изображения в результате чего изображение становится более ярким.

Недостаток Dolby Vision заключается в том что это запатентованная технология благодаря которой производитель электроники должен платить за использование лицензии. Не каждый производитель телевизоров делает это поскольку это приводит к удорожанию стоимости телевизора.

Тем не менее HDMI 2.1 поддерживает динамическую версию HDR10, известную как HDR10 + , чтобы обеспечить захватывающие впечатления от просмотра.

HDR10 + также возможен с использованием HDMI 2.0b, но это не всегда поддерживается технологией. HDMI 2.1 делает его официальным и следовательно надежным.

Частота обновления

Мы уже говорили что HDMI 2.1 может поддерживать более высокие частоты кадров, особенно когда речь идет об играх.

Последние игры в жанре экшн в которые играют на ПК и консоли не используют единую частоту кадров на протяжении всей игры. Эти показатели могут варьироваться в зависимости от ситуации или сложности сцены. Существует несоответствие между тем что предлагает игра и возможностью телевизора. Что может привести к таким проблемам как дрожание, отставание или разрыв кадра, приводящее к неприятным ощущениям.

Читайте: Какая частота обновления экрана телевизора лучше и на что она влияет?

HDMI 2.1 позволяет телевизору без проблем справляться с такими проблемами и обеспечивать пользователям высочайшее качество игрового процесса.

Quick Frame Transport

Как следует из названия эта функция ускоряет передачу видеокадра с источника на дисплей (телевизора или гарнитуры VR).

Геймеры высоко оценят эту функцию, поскольку она уменьшает временную задержку. Пользователи VR также выиграют из-за уменьшенного времени между движениями и изображением представленными через очки VR.

Быстрое переключение мультимедиа

Вы когда-нибудь наблюдали пустой экран при переключении между различными источниками из игр в потоковые приложения? HDMI 2.1 полностью решает эту проблему

Auto Low Latency Mode

Функция ALLM позволяет телевизору или любому другому дисплею знать когда поступает сигнал с ПК или игровой консоли.

Это позволяет дисплею автоматически отключать обработку изображений, которая может привести к задержке. Экран автоматически переключается в игровой режим или режим ТВ соответственно.

Заметили ли вы, что при использовании отдельного ресивера или звуковой панели, как правило, существуют незначительные временные задержки между обработкой звука и видео?

Иногда вы сталкиваетесь с несоответствием звука и видео. HDMI 2.1 устраняет эту задержку при синхронизации видео и аудио. Ваши игровые приставки и проигрыватели Blu-ray требуют идеальной синхронизации. HDMI 2. 1 предлагает это.

Если у вас остались вопросы давайте их обсудим.

Зачем мне нужен HDMI 2.1?

Начнем с того что сегодня не так много устройств поддерживают HDMI 2.1. Это будет технология завтрашнего дня.

Поэтому логично спросить зачем мне это нужно. HDMI 2.0b уже позволяет приблизиться к полосе пропускания 18 Гбит/с. Даже если вы добавите все устройства, доступные сегодня, вы только приблизитесь к максимальному пределу 18 Гбит/с.

Например у вас есть 4K Ultra HD Blu-ray Disc, 10-битный цветной, 4:4:4 сэмплирование цвета, DTS: X, Dolby Atmos, контент со скоростью 60 кадров в секунду, метаданные HDR и многоканальный объемный звук, все это менее 18 Гбит/с.

Тем не менее, благодаря новым технологическим инновациям вы можете в конечном итоге пересечь ограниченные 18 Гбит/с что приведет к перегрузке на цифровых потоков. Лучшее решение поменять кабель который справиться со всеми этими устройствами. HDMI 2.1 позволяет это сделать.

Можно ли обновить мои устройства HDMI 2.0b до HDMI 2.1?

Теоретически вы можете сделать это, но практически это невозможно. Вы можете обновить прошивку премиум-чипов но это дорогостоящий процесс. Возможно ваши устройства HDMI 2.0b могут не иметь встроенных в них чипсетов.

Не зря ли я потратил деньги на мой последний телевизор?

Конечно нет. Если ваш телевизор поддерживает разрешение 4K UHD то оно будет востребовано еще не один год, прежде чем контент 8K станет доступным в достаточном количестве.

Последние телевизоры также поддерживают HDR.

Да, HDMI 2.1 обладает особыми преимуществами по сравнению с портами подключения HDMI 2.0b, но для полноценного использования всех этих функций потребуется много времени.

Какие кабели HDMI подходят для подключения устройств к порту HDMI 2.1?

Лучший аспект HDMI заключается в том что порт подключения и размер разъемов не меняются. Старые кабели могут без проблем подключаться в новый порт.

Однако существующие провода имеют ограничения при передаче данных. Вы не сможете пользоваться всеми преимуществами HDMI 2.1 если будете использовать существующие кабели.

Читайте: Кабель HDMI: Как выбрать и купить лучший?

Рекомендуется использовать сертифицированные сверхскоростные кабели HDMI 2.1. С точки зрения цены, эти новые кабели не намного дороже доступных в настоящее время высокоскоростных кабелей HDMI.

Может ли мое устройство с поддержкой HDMI работать на HDMI 2.1?

Да HDMI 2.1 обратно совместим. Таким образом ваши существующие устройства будут работать так же, как раньше. Если в будущем вы приобретете новый телевизор 8K, кабеля HDMI 2.1 вам обязательно  пригодятся.

Каковы поддерживаемые частоты кадров и разрешения HDMI 2.1?

HDMI 2.1 может поддерживать следующие разрешения и частоту кадров.

4K при 50 Гц и 60 Гц

4K при 100 Гц и 120 Гц

5K при 50 Гц и 60 Гц

5K при 100 Гц и 120 Гц

8K при 50 Гц и 60 Гц

8K при 100 Гц и 120 Гц

10K при 50 Гц и 60 Гц

10K при 100 Гц и 120 Гц

Порт HDMI 2.1 доступен сегодня на телевизорах?

Да, телевизоры уже доступны с HDMI 2.1. Однако не все телевизоры поддерживающие HDMI 2.1, могут поддерживать все функции, которые мы обсуждали выше.

Лицензирование HDMI позволяет производителям телевизоров претендовать на совместимость с HDMI 2.1, даже если он не поддерживает все моменты. Поэтому телевизор с такими функциями, как ARC и VRR, все еще может быть совместим с HDMI 2.1.

Какие телевизоры имеют совместимость с HDMI 2.1 сегодня?

Читайте: Телевизоры 8K -все, что вам нужно знать

Все 8K телевизоры имеют совместимость с HDMI 2.1. Samsung и LG являются двумя основными производителями телевизоров с поддержкой HDMI 2.1. Обычно эти телевизоры имеют разрешение не менее 4K и размер экрана не менее 55 дюймов.

Зачем нужен HDMI кабель, их классификация и какие бывают типы разъемов HDMI

Сложно сегодня найти мультимедиа-устройство, которое не поддерживало бы технологию HDMI. Разъемы HDMI есть в DVD-плеерах, Blu-Ray плеерах, медиа-центрах, игровых приставках, компьютерах в мультимедийной комплектации, цифровых камкордерах и даже видеокартах ПК. А уж в современных телевизорах встречается и по нескольку HDMI-разъемов сразу.

Интерфейс и кабель HDMI, что это?

А что же за термин такой скрывается за этой аббревиатурой? HDMI (High Definition Multimedia Interface) – это использующийся в аудиовизуальном оборудовании интерфейс передачи видеоданных в HD-разрешении и многоканального звука. Он был создан организацией HDMI Licensing LLC в качестве более современной альтернативы старому-доброму SCART. А эта организация, в свою очередь, была основана компаниями Sony, Panasonic, Philips, Thompson (ныне Technicolor), Hitachi, Toshiba и Silicon Image.

Кабель HDMI представляет собой 19 специализированных проводов, объединенных в один и обладающих пропускной способностью 4,9 Гбит/сек и выше (зависит от версии HDMI). Цифровой сигнал, передаваемый по нему, не сжимается, что позволяет добиться чрезвычайно высокой четкости и естественности изображения.

Аналоговые технологии передачи данных, использовавшиеся ранее, требовали наличие отдельного кабеля для передачи аудиосигнала, в то время как по кабелю HDMI передается не только видеосигнал, но и многоканальное аудио с объемным звучанием.

Таким образом, стандарт HDMI имеет массу преимуществ перед его предшественниками: это и удобство использования (нужен всего один кабель), и высокая производительность цифрового соединения, и качество передаваемого видео- и аудиосигнала. Для аппаратуры с поддержкой HD этот стандарт является оптимальным вариантом.

Классификация HDMI

Протокол HDMI начал свое развитие в далеком 2002 году и довольно быстро занял свое местечко под солнцем, которое с каждым годом становилось все больше и больше. Новые версии стали появляться быстрее, чем подосиновики после дождя, поэтому уже к 2013-му количество стандартов HDMI достигло десяти:

1. HDMI 1. 0 (сентябрь 2002): пропускная способность 4,8 Гбит/сек, передача видео с разрешением до 1080p и 24-битным цветом, 8 каналов звука (до 192 кГц / 24 бит на канал).
2. HDMI 1.1 (май 2004): появилась технология защиты для нормального воспроизведения DVD-Audio.
3. HDMI 1.2 (август 2005): добавлены цветовое пространство RGB и поддержка однобитного аудиопотока DSC (SACD).
4. HDMI 1.2a (декабрь 2005): реализована полная поддержка всех наборов и особенностей команд протокола CEC.
5. HDMI 1.3 (июнь 2006): скорость передачи сигнала возросла с 4,9 Гбит/сек до 10,2 Гбит/сек. Реализованы поддержка цветовой палитры Deep Color (до 12 бит на канал RGB / 48 бит всего), автоматическая синхронизация сигнала (как видео, так и аудио), поддержка форматов Dolby TrueHD и DTS-HD.
6. HDMI 1.3b (март 2007): добавлено управление бытовой электроникой.
7. HDMI 1.4 (май 2009): добавлены поддержка разрешения 2K и 4K, возможность создания соединения Fast Ethernet, технология ARC, поддержка 3D.
8. HDMI 1.4a (март 2010): улучшена поддержка изображения в 3D-формате.
9. HDMI 1.4b (октябрь 2011): добавлена поддержка 3D-видео 1080p на 120 Гц. Пропускная способность по 1 каналу возросла до 15 Гбит/сек.
10. HDMI 2.0 (сентябрь 2013): частота звука увеличилась до 1536 кГц, добавлены поддержка 32-канального аудиосигнала, экранов с соотношением сторон 21:9 и многое другое.

Запомнить, чем каждая версия HDMI отличается от остальных, рядовому пользователю было бы весьма проблематично, ведь их так много, что и запутаться можно. Поэтому после выхода стандарта 1.4 организация HDMI Licensing LLC совместно с производителями решила отказаться от цифрового обозначения «версий» реализации стандарта HDMI.

Теперь все куда проще: у нас есть пять вариантов HDMI-кабелей: два низкоскоростных (Standard HDMI Cable и Standard HDMI Cable with Ethernet), два высокоскоростных кабеля нового типа с поддержкой редакции HDMI 2. 0 (High Speed HDMI Cable и High Speed HDMI Cable with Ethernet) и один специальный (Standard Automotive HDMI Cable) для использования в транспортных средствах.

Типы разъемов HDMI

Что касается классификации разъемов (соединителей) HDMI, то она выглядит следующим образом:

• тип A имеет 19 контактов, имеет электрическую совместимость с 1-канальным DVI-D;
• тип B имеет 29 контактов, имеет электрическую совместимость с 2-канальным DVI-D, в бытовой электронике практически не используется;
• тип C (MiniHDMI) имеет 19 контактов, используется для подключения портативных устройств;
• тип D (MicroHDMI) имеет 19 контактов, применяется для подключения портативных устройств, поэтому имеет меньшие габариты, чем тип C;
• тип E (автомобильный) оснащен фиксирующим язычком, чтобы разъем не расцеплялся от вибрации, а также защитной оболочкой, исключающей попадание внутрь пыли и воды.

Первые два разъема нам известны с момента появления HDMI 1.0, тип C появился вместе в спецификации HDMI 1.3, а последние два в эксплуатацию были введены версией HDMI 1.4.

USB-C — HDMI — Кабельный адаптер »Электроника

Переходные кабели USB-C на HDMI позволяют портам USB-C обмениваться данными с HDMI, позволяя таким устройствам, как портативные компьютеры, использовать только USB-C и обмениваться данными с входами HDMI на дисплеях и т. Д.

---

Технология HDMI включает:
HDMI — основы Версии HDMI Разъемы HDMI Распиновка / контактные соединения Кабели HDMI USB C в HDMI HDMI и DVI Переключатель, разветвитель и матрица HDMI — отличия Удлинители HDMI Повторители HDMI Основные продукты HDMI

---

Во многих портативных компьютерах и другом электронном оборудовании используются разъемы USB C, и сейчас наблюдается тенденция к использованию только USB C в качестве интерфейсного разъема.

Похоже, что это создает проблему, когда такие элементы, как телевизоры, компьютерные мониторы, проекторы и т.п. используют только HDMI, поэтому необходимо использовать средства сопряжения между двумя стандартами.

Одно из самых простых решений — использовать простой кабель с разъемом USB-C на одном конце и разъемом HDMI на другом. Также доступны адаптеры с USB-C и гнездом для кабеля HDMI на другом.

USB-C к фоновому HDMI

Чтобы подключить порт USB C к порту HDMI, необходимо использовать кабель USB-C — HDMI, который действует как адаптер.

Эти переходные кабели с USB-C на HDMI широко доступны и представляют собой идеальный способ для обеспечения связи ноутбуков и других компьютеров и т. Д. С продуктами на основе HDMI, такими как дисплеи, экраны, телевизоры и т.п.

Форум HDMI, лицензирующий технологию HDMI, принял решение реализовать интерфейс между USB-C и HDMI, потому что интерфейс USB-C становится все более популярным и растет потребность в интерфейсе с аудио / видео продуктами, включая все, от смартфонов до телевизоров. и ноутбуки к мониторам дисплеев.

Кабели и адаптеры USB-C к HDMI могут поддерживать такие функции, как разрешение до 4K, обратный аудиоканал, 3D, канал HDMI Ethernet и бытовое электронное управление.

Как работают переходники и кабели с USB-C на HDMI

Форматы сигналов и количество линий, доступных в USB-C и HDMI, сильно различаются, поэтому порт HDMI должен иметь возможность адаптировать свою работу.

Порт HDMI может использовать функцию, известную как альтернативный режим HDMI, HDMI AM.В этом режиме кабель может подключаться напрямую от USB-C к HDMI.

Возможность для этого была представлена ​​в сентябре 2016 года, и он поддерживает функции вплоть до тех, которые содержатся в HDMI 1.4b, включая разрешение видео до Ultra HD при 30 Гц и Consumer Electronic Control, CEC.

Ввиду различий между подключениями разъема USB-C и разъема HDMI, в альтернативном режиме порт HDMI изменяет конфигурацию четырех дифференциальных пар SuperSpeed ​​интерфейса USB-C для передачи трех каналов HDMI TMDS и синхросигнала. .

Два контакта использования боковой полосы с именами SBU1 и SBU2 сконфигурированы для передачи HDMI Ethernet и обратного аудиоканала, а также функции обнаружения горячего подключения (контакт HEAC + / Utility и контакт HEAC- / HPD).

Значит, в порту USB-C недостаточно контактов для синхронизации DDC, SCL, данных DDC, SDA и CEC. Для этого три сигнала передаются между источником и приемником HDMI с помощью USB Power Delivery 2.0, протокола USB-PD, и передаются по каналу конфигурации USB-C, линия CC.

Как и следовало ожидать, исходя из того факта, что альтернативный режим HDMI сжимает возможности HDMI в уменьшенном количестве строк, существует несколько компромиссов. Во-первых, альтернативный режим основан на более старом стандарте HDMI 1.4b, а не на более современном HDMI 2.0b. Это означает, что альтернативный режим HDMI для подключений USB-C сможет выводить 3D-видео с разрешением до 4K и поддерживать HDMI-CEC, но он не поддерживает такие возможности, как HDR-видео, и другие функции, представленные в HDMI 2.0b.

На что следует обратить внимание при покупке кабеля / адаптера USB-C на HDMI

Возможность подключения USB-C к HDMI настолько удобна, что на рынке существует множество производителей, выпускающих эти продукты. Это означает, что здесь хороший выбор, а цены очень конкурентоспособны.

• Кабель против адаптера: Есть хороший выбор кабелей и адаптеров. Обычно кабель имеет USB-C на одном конце и штекер HDMI на другом, чтобы напрямую подключаться к оборудованию на базе HDMI.Адаптер обычно имеет разъем USB-C, а затем плавающий разъем HDMI. Затем его можно подключить к кабелю HDMI.

  Эти адаптеры HDMI могут быть более удобными в использовании, если кабель HDMI-HDMI можно оставить на месте и адаптер, используемый для подключения к нему. Адаптеры USB-C — HDMI представляют собой небольшой кабель с плавающей розеткой. Их очень удобно носить с собой из-за их размера и веса при наличии кабеля HDMI-HDMI.

  Кабели USB-C — HDMI имеют разъемы на обоих концах и будут взаимодействовать между обеими конечными точками без необходимости в дополнительном кабеле.Однако они более громоздкие и немного тяжелее.

• Адаптеры и кабели: Существует множество различных вариантов перехода с USB-C на HDMI. Вы можете купить кабели с разъемом USB-C на одном конце для подключения к компьютеру и разъемом HDMI для подключения непосредственно к монитору.

  Другой довольно популярный вариант — переходник с USB-C на HDMI. Для этой формы перехода USB-C подключается к компьютеру, а затем кабель HDMI-HDMI вставляется в адаптер.Эти адаптеры могут быть в виде небольшой переходной коробки или в виде короткого кабеля. Это может быть довольно удобно, но при этом требуется использование кабеля HDMI. Проверьте, что вы хотите, какова стоимость и есть ли у вас кабель HDMI-HDMI или нужно ли его покупать.

• Надежность: Всегда сложно судить о надежности чего-либо. Но, как и во многих других случаях, вы получаете то, за что платите. Тем не менее, большинство адаптеров и кабелей будут работать нормально и обеспечивать хорошее обслуживание.Очевидно, что если кабель или адаптер USB-C — HDMI будет часто использоваться, то вероятность его выхода из строя возрастает. Множество вставок разъемов, большое количество перегибов кабеля, особенно в уязвимых местах, сокращают срок его службы.

  Одним из ключевых аспектов надежности будет долговечность кабеля. В случаях, когда он может сильно изнашиваться, качество кабеля может быть важным. Кабели с нейлоновой оболочкой становятся все более популярными, и их относительно легко использовать для производителей.Нейлон является недорогим и эффективным средством защиты проводов от повреждений различными способами. Это может быть вариантом для многих людей, желающих использовать эти кабели USB-C — HDMI в дороге.

  Еще один момент, на который следует обратить внимание, — это конструкция самих разъемов. Алюминиевые соединители могут быть более прочными, чем обычные пластиковые, в которых пластик легче ломается.

  Оцените общую надежность кабельной сборки, хотя во многих случаях ее трудно оценить, особенно в режиме онлайн.

• Длина кабеля: В частности, если используется кабель с USB-C на одном конце и сопрягаемый HDMI для прямого подключения к монитору, дисплею, экрану и т. Д., Длина будет иметь значение. Кабели обычно имеют длину один метр, 2 метра или эквивалент в футах и ​​т. Д., Поэтому убедитесь, что длина кабеля соответствует требованиям.

  При измерении необходимой длины часто лучше протянуть какую-нибудь веревку между двумя соединяемыми элементами, а затем измерить ее длину.Также позвольте немного больше, поскольку вы часто обнаруживаете, что необходимые расстояния могут быть немного больше, чем вы думаете. Однако существует баланс между тем, чтобы допустить немного лишнего, а затем получить слишком много того, что нужно где-то аккуратно свернуть.

• Тип разъема HDMI: Практически все кабели и адаптеры USB-C — HDMI используют разъем HDMI стандартного размера — тип A. Однако есть некоторые доступные адаптеры USB-C — HDMI, которые имеют разъемы разных размеров: также стандартный HDMI как мини-HDMI и микро-HDMI.В настоящее время это кажется лучшим подходом, хотя где-то обязательно должны быть какие-то кабели USB-C yo mini или micro-HDMI.
• Версия HDMI: Когда был представлен альтернативный режим HDMI, он обслуживал только функции до версии 1.4b. Поэтому при использовании кабеля или адаптера USB-C на HDMI это следует учитывать.

USB-концентраторы

Также стоит помнить, что многим компьютерам, ноутбукам и т. Д., Использующим USB-C, потребуется концентратор USB для обеспечения необходимых дополнительных возможностей подключения.Поскольку многие ноутбуки могут иметь только два или три разъема USB-C для обеспечения всех внешних подключений (кроме беспроводной), часто требуются концентраторы USB для обеспечения расширения.

Хотя можно использовать кабель USB-C — HDMI, другой подходящей альтернативой может быть использование концентратора USB.

Концентратор USB 3 с несколькими интерфейсами разъема, включая HDMI

Эти концентраторы USB не только расширяют возможности подключения USB, но также многие из них предоставляют дополнительные возможности подключения, такие как интерфейсы для USB 3, VGA, Ethernet и многие другие.Конечно, одним из популярных дополнительных интерфейсов, который предоставляется в более крупных USB-концентраторах, является HDMI. Это связано с тем, что многие ноутбуки, использующие концентраторы USB, также необходимо будет использовать с большим экраном или дисплеем, и они часто имеют только интерфейс HDMI.

Опять же, эти USB-концентраторы работают, переводя интерфейс USB-C в альтернативный режим, и это означает, что возможности интерфейса ограничены, хотя не часто компьютерным дисплеям требуются все возможности последних стандартов HDMI.

При использовании концентратора USB по-прежнему требуется кабель, и это будет кабель HDMI-HDMI, и один из них уже может быть доступен.

Возможность USB-C в HDMI особенно полезна, позволяя многим современным устройствам только с портами USB-C взаимодействовать с устройствами на основе HDMI, такими как телевизоры, мониторы и многие другие.

Возможность переключения между интерфейсами, с USB-C на HDMI, имеет большой смысл и является отличной новостью для пользователей. Раньше требовалось обслуживать большое количество интерфейсов и при необходимости менять множество различных кабелей и даже ключей.

Возможность перехода от USB-C к HDMI настолько проста в использовании, что, несмотря на некоторые ограничения, с ними можно согласиться, поскольку они позволяют достичь такой гибкости.

Другие темы аудио и видео:
HDMI SCART Громкоговоритель Наушники и наушники Микрофоны УКВ FM радио Данные RDS Цифровое радио DVB телевидение
Вернуться в меню аудио / видео. . .

устройств USB-C смогут выводить на HDMI с новым стандартом

HDMI Licensing, компания, определяющая аппаратные правила для кабелей HDMI, объявила сегодня о выпуске альтернативного режима HDMI для продуктов USB-C.Спецификация позволяет изготавливать кабели USB-C-HDMI без дополнительных адаптеров или преобразователей, а также позволяет совместимым устройствам выводить видео напрямую с устройства USB-C на дисплей HDMI. Это означает, что смартфоны, планшеты, ноутбуки, камеры и любые другие устройства с портом USB-C могут быть созданы для прямого вывода видео на любой дисплей HDMI с помощью одного кабеля.

---

Альтернативный режим, что означает альтернативный режим, позволяет передавать сигналы, отличные от USB, по кабелю USB-C.Другие альтернативные режимы USB-C поддерживают DisplayPort, MHL и Thunderbolt. Устройства USB-C, поддерживающие эти альтернативные режимы, могут затем с помощью подходящего кабеля USB-C передавать эти сигналы в дополнение к обычным данным USB.

дополнительные ключи не требуются

И хотя возможность подключения USB-C к HDMI, безусловно, удобна, это важно и по другой причине. Хотя кабели HDMI, вероятно, являются чрезвычайно знакомым продуктом для большинства людей, на самом деле существует три различных типа потребительских кабелей HDMI: HDMI типа A, который представляет собой полноразмерный разъем HDMI, который вы знаете и любите; HDMI Type C, известный как Mini HDMI, разъем меньшего размера, предназначенный для небольших портативных устройств (например, фотоаппаратов и планшетов), чтобы иметь возможность подключаться к дисплеям, не тратя впустую физическое пространство порта типа A; и HDMI типа D, также называемый Micro HDMI, самый маленький физический порт, который обычно можно увидеть на современных смартфонах и камерах.Раньше для подключения устройства Mini или Micro HDMI к большому дисплею требовалось наличие специального адаптера, а также требовался дополнительный порт на устройствах, что, наконец, мог решить альтернативный режим HDMI, предлагая постоянное и общее подключение.

Есть несколько уловок для альтернативного режима HDMI

Однако у альтернативного режима HDMI есть несколько уловок: в спецификации используется старый стандарт HDMI 1.4b вместо более нового HDMI 2.0b, что означает, что альтернативный режим HDMI для подключений USB-C сможет выводить до 4K разрешение, 3D-видео и поддержка HDMI-CEC, но не будет предлагать такие вещи, как HDR-видео и другие HDMI 2.0b особенности.

HDMI уже предоставил своим лицензиатам-производителям спецификации альтернативного режима HDMI для USB-C, поэтому устройства и кабели, поддерживающие этот стандарт, могут быть уже в разработке.

кабелей HDMI и HDMI — подойдет ли любой кабель? — Кааво

HDMI:

HDMI означает High-Definition Multimedia Interface , и это формат, поддерживаемый большинством телевизоров высокой четкости и связанных с ними устройств, таких как проигрыватели DVD и Blu-ray, кабельные приставки и большинство систем видеоигр.

Control Center имеет четыре входных порта HDMI для подключения ваших исходных устройств (кабельные приставки, DVD-плееры и потоковые плееры, такие как Roku или Apple TV). Центр управления также имеет выходной порт HDMI для подключения к выходному устройству (телевизору или звуковой панели). Все устройства ввода и вывода физически подключены к Control Center с помощью кабелей HDMI.

HDMI — это определенный формат, имеющий числовой рейтинг, который развивается с развитием технологий. Центр управления поддерживает HDMI 2.0 и HDCP 2.2, а также обратно совместим со всеми старыми версиями HDMI.

КАБЕЛИ HDMI:

Обратите внимание, что не все кабели HDMI одинаковы. Кабели HDMI, которые вы использовали для своих шоу 1080p, скорее всего, не будут работать с любой полосой пропускания 4K. Кабели HDMI 2.0b со скоростью передачи данных 18 Гбит / с необходимы для надежного отображения разрешений 4K и цвета HDR на телевизорах, поддерживающих эти режимы. Использование кабеля HDMI с неправильным рейтингом, вероятно, отрицательно скажется на качестве видео, включая мерцание и черные экраны.Длина кабеля HDMI также может повлиять на производительность, поскольку сигнал и синхронизация будут ухудшаться в большей степени при использовании более длинных кабелей.

Caavo продает кабели HDMI 2.0b 18 Гбит / с, называемые Spotlight, для вашего удобства при подключении системы. Хотя они выглядят по-особенному и могут помочь вам легко найти другой конец кабеля, когда много чего подключено, вам не нужно их использовать, если у вас есть собственные высококачественные кабели, соответствующие указанным выше характеристикам.

Для успешного отображения разрешений 4K и цвета HDR весь видеоконтент, компоненты и кабели в тракте видео также должны соответствовать указанным выше спецификациям.Сюда входят исходные устройства, телевизор, AVR / звуковая панель и кабели HDMI. Для наилучшего воспроизведения звука и видео мы рекомендуем использовать относительно короткие высококачественные кабели HDMI 2.0b 18 Гбит / с, которые также совместимы с HDCP 2.2. Это должно позволить вам смотреть контент 4K / HDR на вашей развлекательной системе 4K / HDR без сбоев.

Описание преобразователей HDMI

— Sewell Direct

Меня все время спрашивают о преобразователях HDMI и о том, что они такое. Большинство людей не понимают, что существует множество вещей, которые можно классифицировать как преобразователи HDMI.Есть устройства, которые просто адаптируют физическое соединение, а также устройства, которые преобразуют тип сигнала из одного формата в другой. ПРИМЕЧАНИЕ: в большинстве случаев простой кабель или физический адаптер — это не все, что нужно. Позвольте мне объяснить, какие бывают самые распространенные устройства.

Итак, какие бывают типы преобразователей?

Большинство преобразователей HDMI — это устройства, которые подключают источник, не поддерживающий HDMI, к дисплею HDMI. Это означает, что мы переходим от другого типа сигнала к HDMI.Некоторые люди понимают это задом наперед, но думают о сигнале как о чем-то, текущем из одного места в другое. Например, сигнал HDMI выходит из DVD-плеера на телевизор. Некоторые конвертеры идут в противоположном направлении и переходят от источника HDMI к дисплею DVI или VGA. Ниже приведены наиболее востребованные подключения для преобразования в HDMI. Щелкните по нему, чтобы быстро перейти в этот раздел.

Выберите соединение для преобразования в HDMI

Или соединение, которое вы хотите преобразовать из HDMI в

---

Что мне делают эти преобразователи?

Проще говоря, каждый из этих преобразователей позволяет взаимодействовать двум устройствам, использующим два разных типа сигналов.Это немного усложняется в зависимости от того, с какими двумя сигналами мы имеем дело. Я рассмотрю каждый из упомянутых выше типов и попытаюсь дать вам базовое объяснение того, что каждый из них выполняет.

---

VGA в HDMI

Преобразователи

VGA в HDMI обычно используются для перехода с компьютера на телевизор с входом HDMI. VGA — это аналоговый сигнал, поэтому преобразователь должен преобразовывать сигнал из аналогового в цифровой. Многие преобразователи VGA в HDMI также принимают аудиовход и добавляют его к сигналу HDMI, поскольку HDMI выполняет и аудио, и видео, а VGA — только видео.См. Более подробную информацию о преобразовании VGA в HDMI здесь: Преобразование VGA в HDMI

USB в HDMI

Адаптер USB-HDMI подключается к USB-порту компьютера и, по сути, добавляет на компьютер выход HDMI. Это позволяет подключать компьютер к дисплею с поддержкой HDMI, например к телевизору или монитору компьютера. Это также позволяет вам добавить несколько дополнительных дисплеев к вашему компьютеру, что сделает настройку монитора гораздо более мощной. Minideck 3.0 — отличный способ передавать HD-видео и аудио с компьютера на HD-телевизор.

DVI в HDMI

DVI — это цифровой сигнал в том же формате, что и видеочасть HDMI. Разница в том, что DVI не передает аудиосигнал, как HDMI. Это означает, что если вы используете только видеосигнал, вы можете использовать простой переходник с DVI на HDMI, который изменяет физические соединения. Если вы хотите перейти от источника DVI со звуком, вам понадобится активный преобразователь для объединения видеосигнала от источника DVI и звука в сигнал HDMI.

Композитный к HDMI

Составные источники — это обычно такие вещи, как DVD-плееры или игровые приставки, которые слишком стары, чтобы быть построенными с поддержкой HDMI.Композитный — это аналоговый сигнал типа VGA, который должен быть полностью преобразован в цифровой сигнал. Вы не можете использовать простой кабель для перехода от компонента к HDMI. Преобразователи компонентов в HDMI позволят вам брать такие источники и просматривать их на вашем HDMI-дисплее.

HDMI в DVI

Как упоминалось в описании устройства DVI-HDMI, DVI и HDMI используют один и тот же цифровой видеоформат для видео. Это означает, что если вы используете только видеосигнал, вы можете просто использовать переходник HDMI-DVI или кабель, который просто изменяет физические соединения.Если вам нужно использовать аудиосигнал, передаваемый через соединение HDMI, вам понадобится полностью активный преобразователь, который может разделять видео и аудиосигналы, отправляя видео через DVI и аудио через какое-либо другое соединение.

HDMI в VGA

Преобразование

HDMI в VGA выполнить сложнее. HDMI защищен системой под названием HDCP. Я не буду вдаваться в подробности по этому поводу, но позвольте мне сказать, что он предназначен для предотвращения преобразования HDMI в незащищенные аналоговые сигналы.Есть несколько новых продуктов, которые позволяют перейти с HDMI на VGA. Это позволит вам просматривать источник HDMI на мониторе компьютера VGA.

Вам нужен кабель HDMI 4K?

Если вы только что купили новый телевизор 4K, вам может быть интересно, нужно ли вам покупать новый кабель HDMI, чтобы идти с ним. Самый быстрый ответ: вероятно, нет.

Вот как узнать, да или нет окончательный ответ.

Описание кабелей HDMI

Кабель HDMI — это просто канал между телевизором и мультимедийным устройством, будь то DVD, Blu-ray или проигрыватель Blu-ray 4K UHD; медиа-стример; игровая приставка; или ПК.Существуют разные типы кабелей HDMI, но их обозначения указывают, сколько данных они могут нести. (Спойлер: на самом деле нет такого понятия, как кабель HDMI 4K.)

Обновлено 7 сентября 2020 г. , чтобы добавить информацию о новой обязательной программе сертификации для кабелей Ultra High Speed ​​HDMI, которая потребуется для получения наилучшего изображения. производительность от игровых консолей нового поколения и видеокарт для ПК высокого класса.

При сокращении до самой основной информации, рекомендации по разрешению видео, установленные Технической рабочей группой форума HDMI, которая определяет спецификации, следующие:

• Стандартный HDMI: Разрешение до 720p или 1080i при 30 Гц частота обновления
• Высокоскоростной HDMI: Разрешение до 4K (включая 1080p) при 30 Гц
• Premium High Speed ​​HDMI: Разрешение до 4K с расширенным динамическим диапазоном (HDR) при частоте до 60 Гц
• Сверхскоростной HDMI: Разрешение до 10K с HDR при частоте обновления 120 Гц (видео 4K может обновляться с частотой до 240 Гц)

Более подробные версии рекомендаций имеют значение, если вам нужно больше, чем просто базовый ТВ-сигнал: например, если вы играете в видеоигры со скоростью более 30 кадров в секунду, или вы собираетесь в полной мере использовать HDR-телевизор, или вам нужен кабель HDMI, который также может передавать данные через Ethernet (большинство людей этого не делают, но эту полосу пропускания можно использовать для других целей).

Флавио Энсики (CC BY 2.0)

Если вы подключаете к телевизору игровой компьютер, способный играть со скоростью 4K / 60 кадров в секунду, вам понадобится кабель HDMI, который может обрабатывать такой уровень передачи данных.

Для этих типов сценариев вы должны взять частоту обновления (измеряется в циклах в секунду, обозначается как Герц и сокращается как Гц), уровень точности цвета (также известный как глубина цвета, измеряемая в битах; например, 8-бит, 10 -бит или 12-бит), а также сжатие данных о цвете (т. е. субдискретизация цветности).Чем выше вы выберете частоту обновления и битовую глубину — и чем меньшее сжатие цветовых данных вы выберете — тем больше данных будет отправлено на ваш телевизор.

Соответственно, вам понадобится кабель HDMI с достаточной пропускной способностью. В таблице ниже подробно описаны нюансы, которые разделяют стандартный HDI, высокоскоростной, высокоскоростной премиум-класса и сверхвысокую скорость HDMI. В настоящее время высокоскоростной кабель HDMI премиум-класса должен соответствовать самым высоким требованиям, которые вы предъявляете к телевизору 4K. Потребительские устройства, которым требуется сверхвысокоскоростной кабель HDMI (например,g., 8K телевизоры) по-прежнему редки и дороги, несмотря на большее количество анонсов продуктов и снижение цен.

(Обратите внимание, что в таблице указана частота обновления кадров в секунду: 60 кадров в секунду является синонимом частоты обновления дисплея 60 Гц и т. Д.)

Администратор лицензирования HDMI

Если вы посмотрели на приведенную выше диаграмму и поняли, что в ваших планах требуется высокоскоростной кабель HDMI премиум-класса, не спешите его покупать. Возможно, вам не придется тратить деньги.

Хотите, чтобы ваш домашний кинотеатр соответствовал требованиям завтрашнего дня, потому что вы покупаете HDMI 2.1, например, игровые консоли нового поколения от Microsoft и Sony или недавно анонсированные видеокарты Nvidia серии RTX 30, которые можно использовать вместе с совместимым телевизором? Для максимально комфортного использования ищите кабели с маркировкой Ultra High Speed ​​HDMI, которые могут быть помечены как таковые только после прохождения обязательной сертификации от администратора лицензирования HDMI.

Группа сообщает, что кабели, участвующие в недавно обновленной программе сертификации, будут доступны с четвертого квартала 2020 года. Подлинные продукты будут иметь сканируемый QR-код на упаковке, который ведет к записи в базе данных группы.

Когда повторно использовать кабель HDMI, который у вас уже есть

Кабель HDMI, который у вас уже есть, может поддерживать все необходимые функции. Вот как это понять.

Все, что вы планируете делать, это смотреть телевизор и ничего больше

Просто подключите телевизор к мультимедийному устройству с помощью имеющегося кабеля. Если вы получаете устойчивое изображение без артефактов, все готово. Никаких дополнительных размышлений не требуется.

Вы хотите смотреть HDR-контент, играть в игры со скоростью 60 кадров в секунду, использовать телевизор в качестве монитора и т. Д.

Определить, подходит ли имеющийся кабель, можно одним из двух способов.

1. Убедитесь, что кабель помечен как High Speed, Premium High Speed ​​или Ultra High Speed. Если на вашем кабеле HDMI четко не указано, какого он типа, вы можете найти его, если производитель и номер детали напечатаны на шнуре.
2. Подключите кабель к телевизору и мультимедийному устройству, а затем измените настройки на обоих в соответствии со своими требованиями. Если вы получаете устойчивое изображение во время воспроизведения контента, все готово.

Из двух методов второй является немного более надежным — обычно вы сразу получаете сигнал (или нет). Но обычно лучше начать с первого метода, а затем попробовать второй. Если во время второго метода у вас появляется пустой экран, переключение обратно к настройкам для просмотра может вызвать затруднения в зависимости от вашего устройства.

Вы хотите спрятать кабель HDMI внутри стены

Если вы повесили телевизор на стене и теперь хотите проложить кабели внутри стены, чтобы они не попадали в поле зрения, скорее всего, не будет иметь возможность использовать уже имеющийся кабель HDMI. Профессиональный установщик использует для этой цели встроенные в стену кабели HDMI, и вы должны делать то же самое, если выполняете работу самостоятельно: кабель для монтажа в стену предназначен для защиты от огня (например, во время скачка напряжения или если что-то поблизости горение) и не выделять токсичный дым, если это произойдет.

Для таких кабелей ищите один из двух сертификатов Национального электрического кодекса (NEC): либо класс 2, либо класс 3 (сокращенно CL2 и CL3). Разница заключается в максимальном напряжении, которое должно принимать каждый: CL2 должен принимать до 150 вольт, а CL3 должен принимать до 300 вольт.В обоих случаях оболочка кабеля также будет толще и лучше изолирована для защиты проводов внутри, поскольку кабель протягивается через стену и изгибается внутри более узких пространств, таких как распределительная коробка. Для сигналов HDMI достаточно любой сертификации. Внутренний рейтинг , а не , должен значительно увеличить цену кабеля.

Вам необходимо посылать сигналы на большие расстояния

Если ваше исходное устройство находится в одном конце комнаты, а ваш дисплей — в другом (например, видеопроектор и его экран), или если ваш источник и дисплей находятся в разных комнатах, вам может понадобиться кабель со встроенным усилителем сигнала, чтобы данные могли передаваться с одного конца на другой.Обычно эти кабели классифицируются как «активные» кабели HDMI (предваряйте каждый из типов кабелей, которые мы уже обсуждали, как «активные»). Еще одно решение для длинных кабелей — усилитель сигнала HDMI, такой как Key Digital KD-HDFIX22.

Netflix

Хотите смотреть шоу Netflix (например, , , Crown, ) только в формате 4K и не более того? Если кабель HDMI, который вы сейчас используете, обеспечивает стабильное изображение, все готово.

Когда покупать новый кабель HDMI для телевизора 4K

Если имеющиеся у вас кабели HDMI не соответствуют вашим требованиям, например, для воспроизведения контента 4K с частотой 120 Гц или с HDR, тогда вам потребуется оболочка. за новый.

То, что не означает , означает, что вам нужно заплатить 30 долларов или больше за кабель (хотя активные кабели действительно стоят дороже). Цена кабеля не обязательно гарантирует производительность. Скорее, его классификация и его сертификация.

Какой кабель HDMI 4K купить?

Вы можете купить очень недорогой кабель и при этом получить первоклассную производительность. Мы рекомендуем выбирать из вариантов Monoprice или AmazonBasics, которые имеют огромное количество поклонников благодаря своей доступности и надежности.(См. Врезку для конкретных предложений.) Активные и / или экзотические кабели (например, кабели, в которых используются волоконно-оптические нити вместо медных проводов) для очень специализированных установок будут стоить дороже, но они не работают лучше, чем их более плебейские аналоги в типовые установки и расстояния передачи.

Если вы не знаете, какой именно кабель выбрать, или хотите самостоятельно изучить доступные варианты, обязательно учтите следующее:

Качественный кабель не должен быть дорогим. Мы не можем переоценить это, и это применимо ко всем, включая кабели, предназначенные для установки в стену.

Сертифицированные высокоскоростные кабели HDMI премиум-класса прошли дополнительное тестирование на соответствие маркировке. (Вы можете узнать больше о сертификации и о том, как проверить подлинность сертификата в этой статье и на веб-сайте HDMI.org.)

Но вам не нужно платить большую наценку, чтобы получить это спокойствие: Monoprice, например, продает два разных 6-футовых сертифицированных кабеля HDMI премиум-класса. Удалить ссылку, не относящуюся к продукту, по цене чуть более 4 долларов каждый.И вы можете купить 15-футовый высокоскоростной кабель HDMI AmazonBasics класса CL3 за 11 долларов.

Лучшая покупка / IDG

Цена на эти кабели сильно завышена. Нет необходимости тратить так много на любой пассивный кабель HDMI, в том числе на кабели для настенного монтажа, подобные этим.

Используйте ключевые слова только в качестве отправной точки. Если вы посмотрите на Amazon или Monoprice.com, вы иногда увидите продукты с такими названиями, как «Ультратонкий высокоскоростной кабель HDMI серии, удалите ссылку, не относящуюся к продукту». Если вы не обращаете пристального внимания, вы можете не осознавать, что этот конкретный пример представляет собой просто высокоскоростной кабель: «ультра» в данном случае относится к тому, насколько тонкий шнур, а не к скорости, с которой он способен передавать данные.

Убедитесь, что вы выбрали правильный кабель, посмотрев на фактические характеристики. Самый быстрый способ определить тип — посмотреть его рейтинг пропускной способности.

• Высокая скорость = 10,2 Гбит / с
• Высокоскоростной Premium = 18 Гбит / с
• Сверхвысокая скорость = 48 Гбит / с

Цена по-прежнему является важным ключом к определению типа и качества. Вы не найдете респектабельный сверхвысокоскоростной кабель HDMI за 3 доллара, но вы, , можете найти хороший высокоскоростной кабель за эти деньги или даже меньше. Удалите ссылку, не относящуюся к продукту, хотя она может быть ограничена более низкой частотой обновления.

Обращая внимание на рейтинг пропускной способности, частоту обновления и цену, вы можете избежать ненадежных кабелей. Недорогие варианты за пределами известных брендов (AmazonBasics и Monoprice в настоящее время являются двумя ведущими) могут показаться соблазнительными, но некоторые бюджетные кабели имеют слабое экранирование от электромагнитных помех (EMI), которое может нарушить работу вашей сети Wi-Fi и вызвать визуальные артефакты и сигнал. выпадения. Если вы видите комплект из двух высокоскоростных кабелей HDMI по той же цене, что и один вариант Monoprice или AmazonBasics, действуйте осторожно.

С другой стороны, рейтинг пропускной способности и цена также могут помочь вам обнаружить кабели, которые пробиваются выше своего веса, например, высокоскоростной кабель HDMI AmazonBasics. Удалите ссылку, не относящуюся к продукту. Он не сертифицирован как высокоскоростной кабель премиум-класса, но производитель обещает, что он может обеспечить такую ​​большую пропускную способность (18 Гбит / с). Неудивительно, что он также стоит дороже, чем стандартный бюджетный 6-футовый высокоскоростной кабель HDMI (7 долларов против 3 долларов).

Активные кабели HDMI не должны стоить непомерно дороже, чем их пассивные аналоги.Хотя цены действительно растут, вы можете найти их по гораздо более низким ценам, чем ростовщические расценки на широко продаваемые кабели в Best Buy и аналогичных магазинах. На Monoprice, например, 10-футовый высокоскоростной кабель HDMI серии SelectRemove стоит 7 долларов; его активный аналог — удалить ссылку, не относящуюся к продукту, стоит 18 долларов.

Приобретайте кабель только той длины, которая вам нужна. Чем больше расстояние, которое должен пройти сигнал, тем больше вероятность того, что части этого сигнала не достигнут пункта назначения без усиления (например,g., активный кабель или блок усилителя сигнала).

Общее практическое правило состоит в том, что для длины шести футов или меньше пассивного кабеля более чем достаточно. Между шестью и примерно 25 футами можно договориться, а выше большинство людей выберет активный кабель или усилитель сигнала.

Monoprice Кабели

Active HDMI включают усилитель сигнала для предотвращения артефактов и выпадений на больших расстояниях.

Приемный чип в вашем телевизоре также может влиять на то, будет ли пассивный кабель работать на больших расстояниях — если он лучше настраивается на более слабый сигнал, вам не понадобится усиление сигнала.

Не обращайте внимания на такие ерунды, как позолота. Позолоченные разъемы имеют незначительное отличие от аналоговых сигналов , потому что соединения не окисляются, но они не имеют никакого значения для цифровых сигналов, которые передает кабель HDMI. Если вам важна четкая картинка, вам нужно только обратить внимание на номинальную скорость и длину кабеля, а также на то, пассивный он или активный. Вот и все.

Кабели HDMI и спецификации HDMI

Если вы слышали о спецификациях HDMI (например,g., HDMI 1.3, HDMI 1.4, HDMI 2.0 и HDMI 2.1), вы можете задаться вопросом, какое отношение к ним имеют кабели HDMI.

Как упоминалось выше, кабель HDMI — это просто канал для передачи данных. Вы можете думать об этом как о пути: выберите более широкий (т. Е. С большей пропускной способностью), если у вас есть больше данных, которые должны проходить по нему одновременно.

В спецификациях HDMI указывается, какие функции могут передаваться по этому пути: разрешение, глубина цвета, типы субдискретизации цветности и т. Д. С каждой новой спецификацией каждая новая функция увеличивала требования к пропускной способности HDMI.

HDMI Licensing, LLC

В этой таблице показаны функции, доступные для каждой версии HDMI.

Мы подробно рассмотрим последние спецификации HDMI в наших учебниках по HDMI 2.0 и HDMI 2.1, но все, что вам действительно нужно знать, это то, какие функции поддерживает ваше оборудование и какими функциями вы собираетесь воспользоваться. Как только вы сузите круг, вы будете знать, какой тип кабеля HDMI вам нужен.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Кабель от компьютера к HDMI

Цены, спецификации, наличие и условия предложений могут быть изменены без предварительного уведомления. Ценовая защита, соответствие цен или гарантии цен не распространяются на внутридневные, ежедневные предложения или ограниченные по времени рекламные акции. Ограничения по количеству могут применяться к заказам, включая заказы на товары со скидкой и рекламные товары. Несмотря на все наши усилия, небольшое количество товаров может содержать ошибки в ценах, типографике или фотографиях.Правильные цены и рекламные акции подтверждаются в момент размещения вашего заказа. Эти условия применяются только к продуктам, продаваемым HP.com; предложения реселлеров могут отличаться. Товары, продаваемые на HP.com, не подлежат немедленной перепродаже. Заказы, не соответствующие условиям и ограничениям HP.com, могут быть отменены. Контрактные и оптовые заказчики не имеют права.

Рекомендованная производителем розничная цена HP предоставляется со скидкой. Рекомендуемая производителем розничная цена HP указана либо как отдельная цена, либо как сквозная цена с указанием цены со скидкой или со скидкой.На скидки или рекламные цены указывает наличие дополнительной более высокой начальной цены MSRP

Следующее относится к системам HP с Intel 6-го поколения и другим процессорам будущего поколения в системах, поставляемых с Windows 7, Windows 8, Windows 8.1 или Windows Системы 10 Pro, пониженные до Windows 7 Professional, Windows 8 Pro или Windows 8.1: эта версия Windows, работающая с процессором или наборами микросхем, используемыми в этой системе, имеет ограниченную поддержку со стороны Microsoft. Дополнительные сведения о поддержке Microsoft см. В разделе часто задаваемых вопросов о жизненном цикле поддержки Microsoft по адресу https: // support.microsoft.com/lifecycle

Ultrabook, Celeron, Celeron Inside, Core Inside, Intel, логотип Intel, Intel Atom, Intel Atom Inside, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Itanium, Itanium Inside, Pentium, Pentium Inside, vPro Inside, Xeon, Xeon Phi, Xeon Inside и Intel Optane являются товарными знаками корпорации Intel или ее дочерних компаний в США и / или других странах.

Гарантия для дома доступна только для некоторых настраиваемых настольных ПК HP. Потребность в обслуживании на дому определяется представителем службы поддержки HP.Заказчику может потребоваться запустить программы самопроверки системы или исправить обнаруженные неисправности, следуя советам, полученным по телефону. Услуги на месте предоставляются только в том случае, если проблема не может быть устранена удаленно. Услуга недоступна в праздничные и выходные дни.

HP передаст в Bill Me Later® информацию о вашем имени и адресе, IP-адрес, заказанные продукты и связанные с ними расходы, а также другую личную информацию, связанную с обработкой вашего заявления. Bill Me Later будет использовать эти данные в соответствии со своей политикой конфиденциальности.

Microsoft Windows 10: не все функции доступны во всех выпусках или версиях Windows 10.Системам может потребоваться обновленное и / или отдельно приобретенное оборудование, драйверы, программное обеспечение или обновление BIOS, чтобы в полной мере использовать все возможности Windows 10. Windows 10 обновляется автоматически, что всегда включено. Могут применяться сборы интернет-провайдеров, и со временем могут применяться дополнительные требования для обновлений. См. Http://www.microsoft.com.

Соответствующие критериям HP Rewards продукты / покупки определяются как продукты / покупки из следующих категорий: Принтеры, ПК для бизнеса (марки Elite, Pro и Workstation), выберите Аксессуары для бизнеса и выберите Чернила, Тонер и бумага.

Лучшие кабели HDMI 2020 | iMore

Источник: KontrolFreek

Лучшее Кабели HDMI Я больше 2021 г.

Правильный кабель HDMI может превратить вашу развлекательную систему из посредственной в совершенно потрясающую. Когда вы транслируете свой любимый Apple TV + на телевизор 4K HDR, вам понадобится надежный кабель HDMI. Прошли те времена, когда в развлечениях вы полагались исключительно на то, что транслируется по кабелю. Когда дело доходит до кабеля HDMI, который может обрабатывать самые напряженные игры и фильмы с красивым цветом и звуком, мы рекомендуем сертифицированный кабель HDMI премиум-класса MonoPrice.

Лучший результат:

Сертифицированный кабель HDMI премиум-класса с сертификатом MonoPrice

Источник: MonoPrice

Если вам нужен базовый кабель для подключения таких устройств, как игровые приставки или компьютер, к телевизору, тогда сертифицированный кабель HDMI премиум-класса MonoPrice — отличный выбор. Этот высокоскоростной кабель HDMI обеспечивает двойную потоковую передачу видео, чтобы сделать просмотр более приятным. Кабель подготовлен для передачи двух разных типов потоков: высокой четкости и более низкого разрешения, в зависимости от ваших потребностей.

Как следует из названия, сертифицированные кабели HDMI премиум-класса MonoPrice сертифицированы испытательными центрами, одобренными HDMI, чтобы гарантировать, что вы получаете высококачественный кабель. Каждый кабель проходит индивидуальные испытания и сертификацию после успешной передачи пропускной способности 18 гигабит.

Этот доступный по цене 3-футовый кабель HDMI MonoPrice длиной 3 фута не только сертифицирован, но и поддерживает практически все стандартные аудиоканалы, а также разрешения 4K и 1080P. Однако некоторые клиенты отмечают, что кабели могут выйти из строя на уровне 4K и лучше всего работать при 1080P.Также поддерживаются глубокие цветные, 3D и многовидовые видео.

Плюсов:

• Двойной видеопоток
• Сертифицировано HDMI
• Обеспечивает 18 гигабит полосы пропускания

Минусы:

• Не очень хорошо с разрешением 4K

Лучший результат

Сертифицированный кабель HDMI премиум-класса MonoPrice

Доступный сертифицированный кабель HDMI

Этот доступный по цене HDMI-кабель MonoPrice сертифицирован в утвержденных HDMI испытательных центрах и обеспечивает двойную потоковую передачу видео.

Лучшее соотношение цены и качества:

iVANKY Кабель HDMI

Источник: iVANKY

Если вы ищете высокоскоростной кабель HDMI, обеспечивающий безупречное качество изображения и звука, то кабель HDMI iVANKY может стать для вас идеальным вариантом. Этот кабель HDMI обеспечивает пропускную способность до 18 гигабит, а также работает в зеркальном режиме. Однако, что отличает этот кабель от других и делает его более ценным вариантом, так это то, что он также поддерживает режим расширения в дополнение к своим высокоскоростным функциям.

Этот 3,3-футовый кабель поддерживает разрешение Ultra HD 4K и 1080P с 48-битными визуальными эффектами Deep Color. Что касается звука, то этот кабель поддерживает практически все аудиоканалы. Вам никогда не придется беспокоиться о низком качестве изображения и звука с этим высококачественным кабелем HDMI. Однако некоторые клиенты отмечают, что лучше всего он работает с 1080P.

Кабель HDMI iVANKY совместим с смарт-телевизорами, CD- и DVD-плеерами, проекторами, компьютерами и большинством игровых консолей. Он также совместим с другими устройствами с интерфейсом HDMI.Этот кабель специально разработан для устройств с HDMI 2.0; однако он также совместим с HDMI 1.4, HDMI 1.3 и HDMI 1.2.

Долговечность этого кабеля HDMI гарантирована, так как он был протестирован на то, чтобы выдерживать более 10 000 изгибов, поскольку он изготовлен с прочным и тонким алюминиевым корпусом и плетеным нейлоновым корпусом. Если у вас возникнут проблемы с кабелем iVANKY HDMI, на него предоставляется пожизненная гарантия.

Плюсов:

• Пропускная способность 18 гигабит
• поддерживает разрешение Ultra HD 4K и 1080P
• Гарантия пожизненной замены

Минусы:

• Может не работать с 4K

Лучшее соотношение цены и качества

iVANKY Кабель HDMI

Кабель HDMI с полосой пропускания 18 гигабит

Этот кабель HDMI предлагает полосу пропускания 18 гигабит и поддерживает разрешение Ultra HD 4K и 1080P.

Лучшее для мобильных устройств:

Кабель HDMI 3-в-1 Gray Rabbit

Источник: Amazon

Кабель HDMI 3-в-1 «Серый кролик» — это великолепный кабель HDMI для дублирования мультимедиа с мобильного устройства на телевизор, монитор или проектор. Этот кабель подготовлен для различных моделей сотовых телефонов со встроенным адаптером Type-C, адаптером IOS Lightning и адаптером micro USB. Этот трехпортовый кабель HDMI совместим с такими устройствами, как Android, Samsung, iPhone и другими.

Этот кабель HDMI поддерживает разрешение 1080P высокой четкости. Вам не нужно беспокоиться о неисправном соединении или ухудшении качества при потоковой передаче от одного источника к другому. Фактически, этот кабель разработан с сердечником из бескислородной меди, который помогает поддерживать высокий уровень сигнала и увеличивает скорость передачи.

Чтобы гарантировать оптимальную работу кабеля HDMI 3-в-1 от Gray Rabbit, убедитесь, что вы подключили блок питания, прежде чем подсоединять кабель адаптера HDMI.Если вы обнаружите, что звук исходит от вашего смартфона, а не от телевизора, возможно, ваш телефон несовместим с этим конкретным кабелем HDMI. Вам не нужно беспокоиться о перегреве этого HDMI-кабеля Gray Rabbit, так как он имеет корпус из алюминиевого сплава, который обеспечивает отличное рассеивание тепла, а также отличную производительность.

Плюсов:

• Совместимость с большинством смартфонов
• Трехпортовый кабель HDMI
• поддерживает разрешение 1080P

Минусы:

• Качество звука ухудшается, если кабель HDMI несовместим с вашим мобильным устройством.

Лучшее для мобильных устройств

Кабель HDMI 3-в-1 Gray Rabbit

Кабель HDMI три в одном для смартфонов

Этот кабель HDMI поставляется с тремя встроенными адаптерами для поддержки зеркалирования с различных мобильных устройств.

Лучшее для MacBook:

CableCreation HDMI Cable

Источник: CableCreations

Кабель HDMI CableCreation — отличный вариант для тех, кто ищет способ подключить MacBook к проектору или телевизору. С помощью этого кабеля USB-C — HDMI вы можете легко отразить экран вашего MacBook на других устройствах. Это упрощает обмен идеями и слайдами во время презентаций и конференций.

При использовании кабеля HDMI CableCreations вам не придется беспокоиться о потере качества звука и изображения, поскольку этот конкретный кабель поддерживает разрешение 4K. Помимо возможностей зеркалирования, он также поддерживает режим двойного расширения, который позволяет использовать ноутбук для решения нескольких задач.

Этот 6-футовый кабель HDMI прост в использовании и не требует установки дополнительного программного обеспечения. Просто подключите кабель к соответствующим устройствам и сразу же начните потоковую передачу. Однако некоторые клиенты отмечают, что при ежедневном использовании он может немного выйти из строя. Если у вас возникнут какие-либо проблемы, на этот продукт предоставляется 24-месячная гарантия.

Плюсов:

• Отлично подходит для MacBook
• поддерживает разрешение 4K
• Гарантия 24 месяца

Лучшее для MacBook

Кабель HDMI для создания кабеля

Кабель HDMI для Macbook

Этот 6-футовый кабель HDMI поддерживает разрешение 4K и специально разработан для использования с Macbook.

Лучший длинный кабель:

AmazonBasics DisplayPort to HDMI Display Cable

Источник: AmazonBasics

Кабель дисплея AmazonBasics DisplayPort — HDMI имеет впечатляющую длину 25 футов. Этот сверхрасширенный кабель HMDI отлично подходит для подключения вашего ПК или ноутбука к проектору, монитору или телевизору. Он обеспечивает бесперебойную передачу потокового видео и аудио между устройствами.

Этот конкретный кабель HDMI поддерживает разрешение до 1080P с яркими цветами и четкими изображениями.Он также поддерживает и обеспечивает отличный звук. Хотя этот кабель несовместим с USB-портом, его удобно использовать при проведении презентаций, потоковой передаче мультимедиа или зеркалировании монитора.

Кабель дисплея AmazonBasics DisplayPort — HDMI готов к работе благодаря встроенным защелкам. Вам не придется беспокоиться о потере соединения из-за случайного отключения кабеля. Просто нажмите кнопку фиксатора, прикрепленную к защелке, прежде чем отключать этот кабель HDMI. На этот продукт распространяется ограниченная гарантия сроком на 1 год, поэтому вы можете быть уверены, что получаете отличный и надежный продукт.

Плюсов:

• Длина 25 футов
• поддерживает разрешение 1080P
• Остается на месте со встроенными защелками

Минусы:

• Не совместим с USB-портом

Лучший длинный кабель

Кабель дисплея AmazonBasics DisplayPort — HDMI

Удлиненный кабель HDMI

Этот 25-футовый кабель HDMI оснащен встроенными защелками, чтобы он всегда оставался на месте во время использования.

Итого

Выбор кабеля HDMI, совместимого со всеми вашими устройствами и обеспечивающего отличное качество звука и изображения, меняет правила игры.По мере развития технологий и изменения размеров и типов портов между устройствами, доступность совместимых кабелей HDMI также увеличивается. Независимо от того, требуется ли вам дублировать экраны с одного источника на другой или использовать расширенный режим, для вас найдется кабель HDMI.

Если речь идет о кабеле HDMI, который прошел специальное тестирование и поддерживает безупречное качество видео и звука, мы рекомендуем сертифицированный кабель HDMI премиум-класса MonoPrice. Этот базовый кабель HDMI обеспечивает пропускную способность 18 гигабит и отлично подходит для дублирования устройств, таких как ваш компьютер или ноутбук, на экран монитора или проектора.

кредитов — Команда, которая работала над этим руководством

Камилла Сангера — писатель-фрилансер, которая любит использовать силу слова, чтобы распространять свою любовь к новейшим гаджетам и техническим безделушкам, чтобы облегчить жизнь всем.

Мы можем получать комиссию за покупки, используя наши ссылки. Узнать больше.

.
