Что представляет собой HDMI кабель. Какие существуют версии HDMI. Какие преимущества дает использование HDMI. На что обратить внимание при выборе HDMI кабеля. Как правильно подключать устройства через HDMI.

Что такое HDMI кабель и для чего он нужен

HDMI (High-Definition Multimedia Interface) — это современный цифровой интерфейс для передачи аудио и видео высокого качества. HDMI кабель позволяет подключать различные устройства и передавать между ними несжатый цифровой сигнал.

Основные функции HDMI кабеля:

• Передача видеосигнала высокого разрешения (до 4K и 8K)
• Передача многоканального цифрового аудио
• Объединение видео и аудио в одном кабеле
• Защита контента от несанкционированного копирования
• Поддержка технологий расширенного цветового пространства

HDMI кабель используется для подключения различных устройств, таких как:

• Телевизоры
• Компьютеры и ноутбуки
• Игровые приставки
• Проекторы
• AV-ресиверы
• Blu-ray и DVD плееры
• Фото- и видеокамеры

Основные версии HDMI и их отличия

С момента появления стандарта HDMI в 2002 году было выпущено несколько версий, каждая из которых расширяла возможности интерфейса:

HDMI 1.0 — 1.2 (2002-2005)

Первые версии поддерживали разрешение до 1080p и многоканальный звук. Максимальная пропускная способность — 4.9 Гбит/с.

HDMI 1.3 — 1.4b (2006-2011)

Добавлена поддержка более глубокого цвета, технологии x.v.Color, Dolby TrueHD и DTS-HD Master Audio. Появилась поддержка 3D-видео и разрешения 4K. Пропускная способность увеличена до 10.2 Гбит/с.

HDMI 2.0 — 2.0b (2013-2016)

Поддержка 4K видео с частотой 60 кадров/с, расширенного динамического диапазона (HDR). Пропускная способность достигла 18 Гбит/с.

HDMI 2.1 (2017 — настоящее время)

Последняя версия поддерживает разрешение до 10K, частоту обновления до 120 Гц, динамический HDR, технологию eARC для передачи объемного звука. Пропускная способность увеличена до 48 Гбит/с.

Преимущества использования HDMI

Использование HDMI кабеля для подключения устройств дает ряд важных преимуществ:

• Высокое качество изображения и звука благодаря передаче несжатого цифрового сигнала
• Удобство — один кабель передает и видео, и аудио
• Поддержка современных технологий — HDR, расширенный цветовой охват, Dolby Atmos и т.д.
• Обратная совместимость — новые устройства работают со старыми кабелями
• Защита контента от копирования
• Автоматическая настройка оптимальных параметров между устройствами

На что обратить внимание при выборе HDMI кабеля

При выборе HDMI кабеля стоит учитывать следующие факторы:

Версия HDMI

Выбирайте кабель с поддержкой последних версий стандарта для максимальной совместимости.

Длина кабеля

Оптимальная длина — до 5 метров. При большей длине может потребоваться активный кабель или усилитель сигнала.

Пропускная способность

Для передачи 4K HDR контента нужен кабель с пропускной способностью 18 Гбит/с и выше.

Качество изготовления

Выбирайте кабели от проверенных производителей с качественными коннекторами и экранированием.

Сертификация

Наличие официальной сертификации HDMI гарантирует совместимость и надежность работы.

Как правильно подключать устройства через HDMI

Для корректного подключения устройств через HDMI следуйте этим рекомендациям:

1. Выключите все устройства перед подключением
2. Подключите HDMI кабель к выходу источника сигнала (например, ТВ-приставки)
3. Другой конец кабеля подключите ко входу приемника (телевизора)
4. Включите устройства и выберите соответствующий HDMI вход на телевизоре
5. При необходимости настройте разрешение и другие параметры изображения

Важно! Не прилагайте чрезмерных усилий при подключении, чтобы не повредить разъемы. Коннекторы должны входить свободно.

Распространенные проблемы при использовании HDMI

При работе с HDMI иногда возникают следующие проблемы:

Нет изображения или звука

Проверьте надежность подключения кабеля и правильность выбора входа. Попробуйте использовать другой HDMI порт.

Низкое качество изображения

Убедитесь, что кабель поддерживает нужное разрешение. Проверьте настройки устройств.

Рассинхронизация звука и видео

Может быть вызвана задержкой обработки сигнала в телевизоре. Попробуйте включить режим «Игра» или отключить дополнительную обработку изображения.

Проблемы совместимости

Убедитесь, что устройства поддерживают одинаковые версии HDMI. Обновите прошивку устройств до последних версий.

Заключение

HDMI кабель является современным и удобным решением для передачи цифрового аудио и видео между устройствами. Правильный выбор и использование HDMI кабеля позволяет получить максимальное качество изображения и звука при подключении различной техники. При возникновении проблем большинство из них можно решить, следуя простым рекомендациям.

Всё про HDMI — характеристики, плюсы и минусы разъема, виды и версии hdmi кабелей, совместимость с другими выходами

Содержание статьи:

1. Что такое HDMI интерфейс?
2. История HDMI выхода
3. Отличие HDMI от других выходов
4. Как устроен HDMI кабель?
5. Виды HDMI кабелей
6. Версии HDMI кабелей
7. Совместимость HDMI с другими выходами и переходники к ним
8. От чего зависит качество передачи сигнала по HDMI?
9. Преимущества и недостатки HDMI интерфейса
10. Актуальность HDMI интерфейса
11. На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты?
12. Подводим итоги

Что такое HDMI интерфейс?

HDMI выход можно встретить в современных моделях телевизоров, мониторов, игровых приставках, компьютерах, ноутбуках и других мультимедийных устройствах. HDMI интерфейс поддерживает разрешения HDTV 1080p, 1440p, Full HD 3D, 4К. Его появление значительно расширило возможности современных пользователей. Благодаря ему можно наслаждаться хорошим и четким качеством изображения и звука одновременно.

Известное слово HDMI (High Definition Multimedia Interface) расшифровывается как мультимедийный интерфейс высокой четкости. С его помощью происходит передача цифровых данных в видео формате с высоким разрешением. Также интерфейс передает и аудиосигналы, которые надежно защищены от копирования. Владельцы мультимедийной информации хотели быть уверены, что их данные будут защищены от неразрешенного копирования. В связи с этим, HDMI интерфейс получил необходимую защиту цифрового контента. HDMI имеет множество спецификаций. Каждая из них имела новые возможности и улучшения, поэтому с каждой новой версией пользователи получали более совершенный продукт. Практически вся современная техника работает с разъемами HDMI. Не всегда кабель может идти вместе с устройством. Тогда пользователю необходимо отдельно купить это полезное устройство.

Обычно стандартной длиной кабеля считаются 3-5 метров. Но можно приобрести и более длинные варианты, а также удлинить готовое изделие. Различные производители предлагают покупателям множество вариантов изделия. Так, в некоторых моделях установлены ферритовые кольца, которые помогают избежать помех.

История HDMI выхода

2002 год принято считать годом появления HDMI выхода. Благодаря многим известным компаниям, среди которых Филипс, Сони, Хитачи, Тошиба, начал существовать новый интерфейс HDMI. Он отличался от других тем, что был полностью цифровым, а также имел возможность передавать несжатые потоки видео и аудио. В HDMI интерфейсе стала происходить передача звука вместе с видеосигналом DVI-соединения. А также стало возможно использовать только один кабель, который еще и отправляет цифровые видеосигналы с большим разрешением. Простым пользователям это в разы облегчило жизнь, ведь теперь звук и изображение в хорошем качестве смогли передаваться с одного прибора на другой с помощью всего одного провода.

Отличие HDMI от других выходов

Данный интерфейс отличается большей пропускной способностью, чем его предшественники. Кабель может передавать видео в высоком разрешении (1080р). Это один из довольно популярных форматов, который часто бывает задействован.

Интерфейс HDMI также позволит насладиться и хорошим звуком, который передается до восьми каналов 24-битного звука с частотой 192 кГц. Изделие может одновременно пересылать аудио и видео. А DVI не имел подобных возможностей. Кроме этого, современный интерфейс имеет намного меньшие размеры. Его предшественники могли передавать только аналоговые данные, а HDMI легко справляется и с цифровыми.

Как устроен HDMI кабель?

HDMI кабель состоит из нескольких частей. У него есть внешняя оболочка, экранирующая оплетка, экран из фольги (алюминиевая), оболочка из полипропилена, экранированная витая пара, неэкранированная витая пара, проводники, необходимые для питания, а также управляющих сигналов.

Виды HDMI кабелей

Кабели HDMI делятся на 5 типов, для каждого есть своя буква:

• Так, тип А (Full Size) — самый популярный и востребованный. Его можно встретить в видеокарте, ноутбуке, телевизоре, приставке и других приборах.
• Для больших разрешений (типа 3830х2400 пикселей) предназначается тип В, но его пока практически нигде не применяют.
• Тип С (Mini Size) считается уменьшенной версией А. Он обычно находится в небольших приборах, таких как смартфон, планшет и другие.
• Касательно типа D (Micro Size), то он является самым маленьким видом HDMI. Предназначен для гаджетов маленького размера.
• Тип с буквой Е может понадобиться в случае подключения устройства к автомобильным девайсам.

Самыми распространенными считаются Full Size- (A), Mini Size-(С), а также Micro Size-(D).

Кроме этого, HDMI кабели делятся на виды. Они бывают:

• Стандартный кабель HDMI — позволяет передавать сигнал, имеющий разрешение 720р.
• Стандартный кабель HDMI с Ethernet — схож с предыдущим вариантом, но еще имеет дополнительную витую пару, которая нужна для соединения с сетью.
• Высокоскоростной вид кабеля HDMI — предназначен для передачи разрешения в формате 4К. Также он известен прекрасной пропускной способностью.
• Высокоскоростной кабель HDMI с Ethernet — гарантирует высокую пропускную способность. Он укомплектован дополнительной витой парой, что дает ему возможность подключать приборы к сети.
• Автомобильный вид кабеля HDMI — пригодится для использования в сложных ситуациях. Он может работать при высокой температуре и других сложных факторах.

Версии HDMI кабелей:

• HDMI 1.0 – самая первая версия могла поддерживать видео (1080р) и восьмиканальный звук. Выход — 2002 год
• HDMI 1.1 – появилась поддержка защиты звука, что позволило проигрывать DVD аудио.
• HDMI 1.2 – данная версия смогла успешно работать с компьютерами и различной техникой, а также поддерживать многие форматы. В ней появился популярный разъем А.
• HDMI 1.2a – добавлены команды и другие параметры, необходимые для протокола дистанционного управления.
• HDMI 1.3 – добавлены новые форматы сжатия без потерь звука, поддержка цветов, увеличена скорость, новый разъем типа мини – С.
• HDMI 1.3b – возможность управлять бытовой техникой.
• HDMI 1.4 – реализованы новейшие технологии и возможности, среди которых 3D-изображение, разрешение 4Кх2К, соединение Fast Ethernet и другие.
• HDMI 1.4a – обязательные 3D-форматы для фильмов Блю-рей, телевидения, игр. Применение 3D-форматов на многих устройствах.
• HDMI 1.4b – увеличение пропускной способности, добавление поддержки 3Д-видео.
• HDMI 2.0 – передача сигналов передается с минимумом перепадов уровней, улучшение возможностей, в том числе и 3D, поддержка разрешения 4К, одновременная передача аудио и видео различными способами,
• HDMI 2.1 – увеличение пропускной способность, а также увеличен список поддерживаемых разрешений, от 4К50 до 10К100, данная версия- 2017 год.

Совместимость HDMI с другими выходами и переходники к ним

HDMI может использоваться с устройствами, которые поддерживают более ранние стандарты. Это также относится к DVI и VGA. При необходимости устройство с HDMI может передавать видео с прибора, который имеет DVI и в обратном порядке.

Для удобства существуют специальные переходники, которые позволяют наладить связь между интерфейсами: HDMI – VGA, VGA-HDMI, DVI-HDMI, HDMI-DVI и другие. Кроме этого, в продаже встречаются переходники USB – HDMI. Благодаря им доступно связать телефон и телевизор.

От чего зависит качество передачи сигнала по HDMI?

Многие пользователи перед покупкой задумываются о характеристиках интерфейса, чтобы купить максимально подходящее устройство. Они думают, зависит ли качество передачи сигнала по HDMI от длины кабеля. Им стоит знать, что на качество сигнала влияет как длина кабеля, так и качество самого изделия. При большой длине кабеля в нем должно быть больше сечения с применением медных проводников. Также стоит помнить, что более длинный кабель обязан иметь больший диаметр. Так, при длине кабеля 10 метров его толщина равняется 8 мм, а при 15 и 20 метрах – 9 и 10 мм соответственно. Сигнал сможет передаваться без потерь при соблюдении данных моментов и улучшенной изоляции.

Преимущества и недостатки HDMI интерфейса

Плюсы:

• Возможность передавать аудио и видео сигналы по одному кабелю
• Удобство и простота использования
• Доступно подключать самые разные устройства между собой
• Высокая пропускная способность

Минусы:

Минусов у данного интерфейса практически нет. Важно помнить о необходимости учитывать длину и толщину кабеля. Иначе можно столкнуться с помехами. Поэтому для получения лучшего результата стоит принять этот момент во внимание, чтобы радовать себя качественным изображением.

Актуальность HDMI интерфейса

Кабель HDMI, несомненно, можно считать востребованным устройством, заменить которое не так просто. Даже появление новых приборов не влияет на его популярность и актуальность. Интерфейс HDMI встречается во многих современных моделях техники, а многие пользователи отдают предпочтение именно данному разъему. Его неоспоримым достоинством стала возможность передавать видео и аудио, гарантируя отличное качество. Это универсальный интерфейс, который одинаково хорошо может подойти как для телевизора, игровой приставки, так и компьютера или ноутбука.

На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты?

При совершении покупки стоит обратить внимание на следующие моменты. Пользователю нужно помнить про экранирование, благодаря которому кабель имеют необходимую защиту. Продавцы часто рекомендуют брать вариант с принципом витой пары, так как в этом случае будут снижены наводки. Избежать проблем с внешними помехами успешно помогает экранирование с оплеткой или фольгой. Есть мнения, что кабель, который снабжен контактом с позолотой, сможет передать контент намного эффектнее. Но на самом деле принято считать, что данная характеристика больше защищает кабель от появления ржавчины.

При решении купить HDMI кабель важно помнить следующее: чем толще будет кабель, тем лучше. Особенно это касается момента с длиной устройства. Обычно в доме не используется максимальная длина, но каждому пользователю стоит заранее рассчитать по размерам во избежание потом нехватки кабеля. Необходимо заранее определится с разъемом кабеля в технике, к которой приобретается изделие. Иначе пользователь не сможет соединить между собой два устройства. Для телевизоров с 3Д и 4К стоит подбирать современные версии изделия, так как они максимально дадут насладиться новыми технологиями.

Подводим итоги

Кабели HDMI представлены на разные возможности кошелька. Сейчас можно найти множество вариантов как с маленькой, так и высокой стоимостью. Есть категория пользователей, которая предпочитает обычные кабели по доступной цене. Многие производители продают более усовершенствованные модели, но они могут выполнять свою работу так же, как и обычные. Поэтому рекомендуется выбирать «золотую середину», в которой будут совмещены цена и качество.

Ведь стоить помнить, что кабель покупается на долгие годы, поэтому приобретать самый дешевый вариант точно не стоит. Хорошая продукция сможет радовать еще много лет. Обычно такие кабели поступают в продажу с хорошей обмоткой и достаточно большим диаметром. Поэтому могут стоить немного выше остальных. Подобная покупка избавит от необходимости отказывать себе в хорошем качестве изображения, а также чаще приобретать новые изделия.

Читайте также

monitor4ik.com

Кабель HDMI и особенности использования.

Кабель HDMI или High-Definition Multimedia Interface.

Знаем не понаслышке что этот кабель HDMI для мультимедиа высокой  HD чeткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудио сигналы.

Знаем что кабеля  HDMI сильно отличаются в цене.  Побробуем разобратся что нам нужно и за сколько покупать.

Нас интересуют два стандарта кабеля  HDMI…1.3 старый и 1.4 новый стандарт.

Основное отличие HDMI 1.4 от HDMI 1.3 это поддержка 3D изображения. Так что если есть перспектива покупки 3D проектора, телевизора, ресивера то HDMI 1.4 необходим.

Сразу скажу что и на 1.3 HDMI вы увидите картинку HD, но разработчики говорят что надежней стандарт 1.4 HDMI.

И так про сам кабель HDMI.

HDMI-кабель в разрезе выглядит довольно устрашающе, но не забывайте, что, кроме видеосигнала, там проходит еще и звук, плюс сейчас стало модно пропускать через HDMI Ethernet (до 100 Мбит/с в версии 1.4).

У большинства пользователей современного мультимедиа оборудования данный стандарт (1.4) ассоциируется только с поддержкой 3D.

И это понятно:

Потому что активная реклама мировых производителей AV-оборудования и маркетинговые уловки продавцов, не оставляют выбора современному покупателю, и при покупке новой техники обращают внимание на поддержку только 3D.

Нынешнее поколение стандарта HDMI требует, чтобы все кабели, отвечающие спецификациям версии 1.4, были способны обеспечивать пропускную полосу 10,2 гигабита в секунду.

Реальность нынешнего рынка такова, что  при выборе кабелей (покупка) просто не сможите найти таких, которые не поддерживали бы HDMI 1.4.

Иначе говоря, если кабель совместим со стандартом HDMI 1.4, то подразумевается, что он пропускает через себя весь сигнал, необходимый для полноценного и высококачественного воспроизведения видео и аудио контента.

Важно…

Для подавляющего большинства конфигураций бытовой электроники, способной воспроизводить видео высокой четкости, нет совершенно никакой разницы от того, применяется ли для соединения компонентов какой-нибудь noname HDMI-кабель за 3 доллара, купленный на eBay, или 120-долларовый, приобретенный в салоне элитной электроники.

Ибо все самые строгие тесты не позволили выявить абсолютно никакой разницы в качестве изображения, выдаваемого самыми дешевыми и самыми дорогими кабелями…

Важнейшая особенность HDMI-кабеля на основе витой пары заключается в том, что он просто не предназначен для передачи широкополосного сигнала на значительные расстояния (согласно спецификациям — не более 10 метров без репитеров-усилителей).

Не путать … всякий пакет, не дошедший до получателя, в компьютерной сети может быть послан повторно. А видеосигнал в кабеле HDMI (как и в DVI)… это однонаправленный поток, который течет непрерывно, без каких-либо пауз для проверки и исправления ошибок передачи.

Поток просто течет к получателю, причем течет очень быстро, вне зависимости от того, что там выходит на конце.

К слову про DVI… Для подключения DVI-устройства к HDMI требуется переходник. DVI, к слову, также может передавать HD-видео максимального качества (1080p60 – 1920×1080 точек при 60 полных кадров в секунду), скорость канала – 5 Гбит/с.

С  (DVI ) мы сталкивались в  DM800HD, и ничего, картинка отличная.

Кроме того, в кабеле HDMI сигналы идут не последовательно, а параллельно. Три цветовых сигнала двигаются по трем парам проводов, а по четвертой паре идет тактовый сигнал синхронизации.

Для качественной передачи изображения эти сигналы ни в коем случае не должны выпадать из синхронности друг с другом и с тактовой частотой.

При небольших длинах передачи это достигается сравнительно легко, однако с увеличением длины кабеля и при очень высокой частоте сигнала обеспечить такую синхронизацию становится чрезвычайно сложно.

Иначе говоря, и здесь появляются неизбежные помехи и сбои. Однако важным обстоятельством, которое необходимо отметить, является то, что помехи в цифровых и аналоговых кабелях … это существенно разные по внешнему результату вещи.

Испорченный цифровой сигнал легко выявить с первого взгляда даже самому неискушенному зрителю … по появлению на экране характерных артефактов (полос, квадратиков) или просто по рассыпанию картинки.

Можно сказать, что тут речь идет совсем не о том, лучше картинка или хуже, а работает кабель как ему положено, или же нет.

Нужно еще отметить, что существует всего четыре типа кабелей HDMI, если не учитывать специальные исполнения и разные типы разъемов.

• Стандартный кабель (категория 1)
• Высокоскоростной (категория 2)
• Стандартный кабель (категория 1) с каналом Ethernet
• Высокоскоростной (категория 2) с каналом Ethernet

Стандартные кабели рассчитаны на передачу ТВ сигнала высокого разрешения 1080i, хотя, как правило, поддерживают и 1080р, но это они не гарантируют.

Стандартный (Standart) — Поддерживает видео разрешения 1080i или 720p и предназначен для подключения любых домашних устройств с нетребовательными параметрами (DVD плеера, приемники спутникового ТВ, плазменные и жидкокристаллические панели…).

Бюджетный вариант для обычных источников и приемников сигнала. Подходит для тех кому не требуется высокого качества изображения и звука.

• Максимальная пропускная способность: 4,9 Гбит/с
• Максимальная полоса частот: 165 Мпикселей (передача видеопотока)
• Максимальная глубина цвета: 24 бита

Высокоскоростной (High Speed) — Поддерживает практически все видео форматы, включая Deep Color и 3D (тут читайте о том как работает технология 3D в телевизорах).

Поддерживает технологию Audio Return Channel (реверсивный звуковой канал), что дает возможность передавать аудио данные без использования какого-либо S/PDIF аудиоподключения (без дополнительного кабеля).

Безусловно соединяемые устройства (телевизор, дом. кинотеатр) должны поддерживать данную технологию. Иногда такие устройства обозначают аббревиатурой ARC, чтобы их легко можно было идентифицировать.

Разработан для соединения высококачественных устройств (Blu-ray и HDD-плеера, плазменные и жидкокристаллические панели, приемники спутникового ТВ). Способен передавать сигналы изображения с разрешением 1080p и выше (4K x 2K — 4096×2160).

• Максимальная пропускная способность: 10,2 Гбит/с
• Максимальная полоса частот: 1080 Мпикселей
• Максимальная глубина цвета: 48 бит

Стандартный c Ethernet (Standard with Ethernet) — Имеет все перечисленные достоинства HDMI кабеля типа Standart и имеет дополнительный канал передачи данных Ethernet HDMI.

Обеспечивает двунаправленную передачу данных на скорости до 100 Мбит/с. Эта функция кабеля будет доступна при условии, что связываемые устройства поддерживают Ethernet HDMI.

Данное подключение дает возможность устройству получить высокоскоростное интернет соединение и вместе с тем раздавать получаемый контент из сети другим подключенным по HDMI устройствам. Стоит отметить, что в отличии от кабеля типа Standart он поддерживает технологию Audio Return Channel .

Высокоскоростной c Ethernet (High Speed with Ethernet) — Обратно совместимый кабель со всеми рассмотренными типами, обладает всеми возможностями кабеля High Speed и имеет канал передачи данных Ethernet HDMI со скоростью до 100 Мбит/с.

Это универсальный кабель с максимальными возможностями, который представляет спецификация HDMI 1.4.

Имеется и совсем интересный кабель:

Автомобильный стандарт (Stansart Automotive) — особый тип кабеля, который дает возможность подключать внешние HDMI устройства к автомобильной медиа-системе . По большей части используется специалистами по установке автомобильной аудиосистемы.

Мы выяснили, что более продвинутый технологически по всем параметрам тип High Speed with Ethernet в спецификации 1.4, а теперь немного поговорим о существующих разъемах HDMI кабеля.

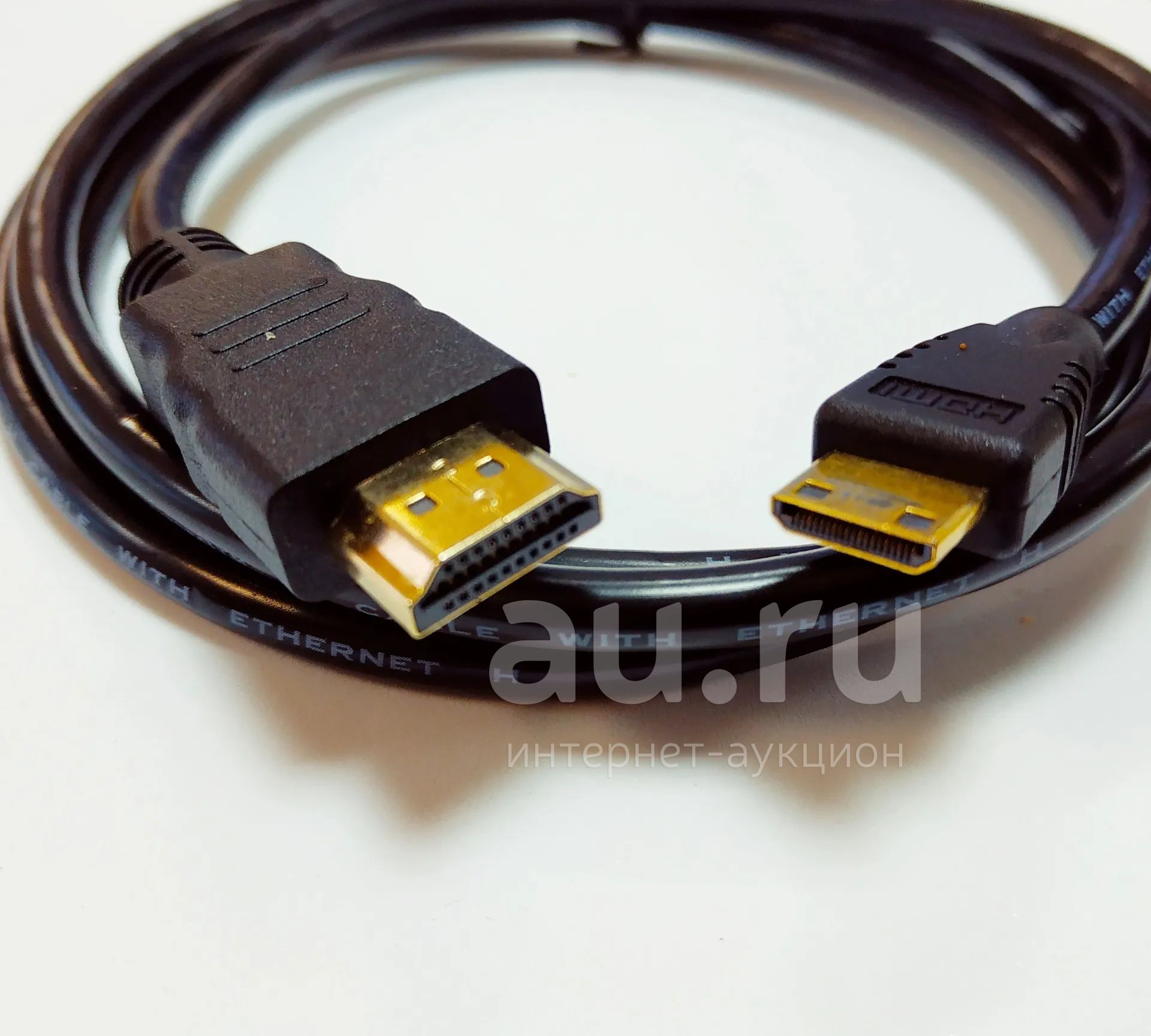

Согласно спецификации типы разъемов HDMI обозначаются латинскими буквами (A, B, C, D, E) или словами mini и micro.

Type A (standart HDMI) — стандартный разъем, который чаще всего встречается в цифровой технике.
Type C (micro HDMI) и Type D (mini HDMI) — уменьшенные типы обычно встречаются на планшетах, фотоаппаратах, ноутбуках, видеокамерах и различных мобильных и портативных устройствах.
Type B — имеет расширенный видеоканал для передачи изображения с разрешением свыше 1080p (менее популярен, чем предыдущие типы).
Type E — разъем имеет замок, который обеспечивает надежную фиксацию коннектора с гнездом в момент эксплуатации устройства (применяется в автомобилях для соединения мультимедийных устройств).

Как вы понимаете, характеристики кабеля напрямую зависят от материала из которого он изготовлен, но проверить его физические свойства практически невозможно.

Получается так, что покупая кабель HDMI приходиться полагаться на совесть изготовителя, а после его тестировать самому и делать заключение о качестве воспроизведения уже из личных ощущений.

И все это вне зависимости от стоимости, если кабель высокоскоростной, — он обязан это делать.

В противном случае он бракованный или изготовлен с нарушением требований к производству.

aspekti.eu

Для чего нужен HDMI-кабель

Практически любая современная техника, ориентированная на работу с видео и аудио, наделена разъемом HDMI. Для подключения в таком случае не обойтись без соответствующего кабеля. О том, что он из себя представляет и зачем вообще нужен, мы расскажем в нашей сегодняшней статье.

Об интерфейсе

Аббревиатура HDMI расшифровывается как High Definition Multimedia Interface, что в переводе значит «интерфейс для мультимедиа высокой четкости». Данный стандарт применяется для передачи цифрового сигнала в высоком (несжатом) разрешении и многоканального аудиосигнала, наделенного защитой от копирования. Собственно, в сфере применения и заключается ответ на вопрос, для чего нужен HDMI – для подключения одного устройства (источника сигнала) к другому (приемнику и транслятору), и это наглядно демонстрирует представленная ниже иллюстрация.

Приведем краткую аналогию: если отбросить внешний вид разъемов и кабелей для подключения, рассматриваемый нами интерфейс является по своей сути качественно улучшенной версией предшествующего ему стандарта DVI, используемого для подключения монитора к компьютеру. Важное отличие первого от второго заключается в том, что он поддерживает не только видеоданные, но и аудио. Ниже, в параграфе «Чем отличается», представлена ссылка на наш материал, где сравниваются HDMI и DVI.

Где используется

Очевидно, что раз HDMI предназначен для передачи видео и аудиосигнала, то и используется он в мультимедийной и компьютерной технике. В числе таковой ПК (если точнее, графические адаптеры и мониторы), ноутбуки, телевизоры, ТВ-приставки, игровые консоли, проигрыватели (домашние кинотеатры, музыкальные центры, магнитолы (в том числе и в авто), ресиверы и т.д.), проекторы, а также некоторые смартфоны и планшеты. На нашем сайте вы можете найти отдельные материалы, посвященные подключению разных устройств по HDMI-кабелю, ссылки на некоторые из них представлены ниже.

Подробнее:
Подключение компьютера к телевизору
Как подключить монитор к компьютеру
Как сделать два экрана в Windows 10
Подключение PS3 к ПК
Подключение PS4 к ПК

Какие бывают виды

Подробнее: Какими бывают HDMI-кабели

Как выбрать

Конечно же, знания о том, что представляет собой HDMI-кабель, где используется и каких он бывает видов, достаточно лишь в теории. Куда более важной является практика, а именно, выбор подходящего кабеля для «связки» конкретных устройств друг с другом, будь то телевизор и консоль или мультимедийная приставка, компьютер и монитор или что-либо иное. На все вопросы, которые могут возникнуть у рядового пользователя перед покупкой, мы ранее уже ответили в отдельной статье.

Подробнее: Как правильно выбрать HDMI-кабель

Чем отличается

Итак, все особенности HDMI, включая как непосредственно разъемы, так и соответствующие им кабели, мы обозначили. Последнее, на что хотелось бы обратить внимание – это отличия данного интерфейса от других, смежных стандартов, применяемых в первую очередь в компьютерах и ноутбуках для подключения монитора. По каждому из них на нашем сайте есть отдельные материалы, с которыми и рекомендуем ознакомиться.

Подробнее: Сравнение HDMI-интерфейса со стандартами VGA, DVI, DisplayPort

Заключение

В этой небольшой статье мы постарались вкратце рассказать о том, для чего нужен HDMI-кабель, каким он бывает и где применяется. Более подробно о каждой из разновидностей, вопросах выбора и сравнении с близкими по назначению интерфейсами, вы можете узнать из отдельных материалов на нашем сайте, ссылки на которые мы предоставили выше.

Помогла ли вам эта статья?

lumpics.ru

для чего нужен, как выглядит, версии, схема, маркировка, устройство, как пользоваться

Сегодня технология HDMI является довольно распространенной и применяется во многих образцах электроники и компьютерной техники. Относительное новшество технологии вызывает множество вопросов у обычного пользователя, ответы на которые не всегда под силу найти каждому. Учитывая вышеперечисленные факторы мы решили опубликовать данную статью на 1fleshka.ru, тем самым упростить задачу поиска информации нашим читателям.

Для чего нужен HDMI разъем и провод

В переводе с английского языка HDMI (High-Definition Multimedia Interface) означает «Мультимедийный интерфейс высокого разрешения (четкости)». Говоря простым русским языком основным предназначением интерфейса — является передача видео высокого качества со звуком (аудио). Разъем (на телевизоре, ноутбуке, смартфоне и тд.) служит для подключения кабеля, а сам кабель – для передачи мультимедиа файлов с одного устройства на другое.

Производители современной электроники стали массово добавлять данный интерфейс на свои устройства. Благодаря этому стала синхронизация домашней электроники. К примеру вы являетесь обладателем смартфона и засняли домашнее торжество в HD-качестве. У вас появилось желание показать видео своим родным. Вы можете сделать это, нажав на воспроизведение в телефоне, либо подключить смартфон к телевизору и продемонстрировать видеозапись уже на большем экране.

[box style=»green»]Ключевой особенностью HDMI является воспроизведение аудио и видео через один кабель, что до этого не давал ни один подобный интерфейс.[/box]

Как выглядит

Зачем нужен HDMI – мы разобрались, теперь давайте поговорим о том, как выглядит разъем (вход) и провод  данного интерфейса. Как по мне внешне разъем кабеля напоминает USB со скошенными нижними углами.

Железная  часть порта может быть как металлического, так и золотистого цвета. На работу это никак не влияет, просто одни производители выбирают золотистый цвет, другие – более привычный – металлический.

Дабы все подробно не расписывать, в данной подкатегории, советуем вам посмотреть фото рядом. Там визуально можете увидеть как выглядит HDMI кабель и его разъем.

Как пользоваться

Пользоваться кабелем HDMI –очень легко. Для этого вам не нужно быть продвинутым IT-специалистом или умелым хакеров. Все, что нужно – это:

• Телевизор/монитор (с необходимым нам разъемом) – для приема изображения и звука;
• Компьютер/ноутбук/планшет/смартфон/игровая консоль и т.д. – для транслирования сигнала;
• Сам провод с длиной, достаточной чтобы соединить эти устройства.

Один конец провода, до упора, вставляем в «транслятор изображения и аудио», другой в «приемник». Делаем необходимые настройки и пользуемся. Как вы заметили — ничего сложного в этом нет.

Схема и устройство HDMI кабеля

Как и прочие другие кабели, наш состоит из нескольких жил в экране и оболочке ,а именно из:

1. Внешняя изоляционная оболочка;
2. Экранирующая защита в виде оплетки из медных жил без изоляции для пайки;
3. Алюминиевый экран из фольги;
4. Внутренняя оболочка из качественного полипропилена;
5. Витые пары 5 категории с экранированием и сопротивлением в 100 Ом для приема данных и синхронизации;
6. Витая пара без защитного экрана для приема SDA и SCL сигналов;
7. Отдельные проводники управления питания и приема сигнала.

Всю схему провода можете увидеть на фото.

Маркировка, пропускная способность и максимальное разрешение

На сегодня существует 5 видов HDMI кабелей, каждый из которых используется для определенных типов устройств.

[box style=»green»]Перед приобретением провода настоятельно рекомендуем вам изучить HDMI разъемы ваших устройств, для правильного выбора кабеля.[/box]

Ниже давайте подробнее рассмотрим маркировку и определим подходящий вам вариант.

Стандартный HDMI кабель.  Является самым распространенным решением для домашнего подключения устройств. Надежно передает  720p и максимальное разрешение 1080p в HD качестве. Такое разрешение используется в кабельном и спутниковом телевидении, а так же в цифровых HD-трансляциях и DVD плеерах.

Стандартный HDMI кабель с функцией Ethernet. Поддерживает те же функции, что и предыдущая маркировка, но обладает функцией Ethernet Channe, которая позволяет выходить устройствам в сеть интернет. Важной особенностью является, то, что оба устройства должны поддерживать данную функцию для выхода в сеть.

Автомобильный HDMI провод. Обладает повышенной надежностью, так как предназначен для укладки в автомобилях с бортовыми HD системами. Работает в самых экстремальных условиях, а так же выдерживает высокие перепады температур и вибрации от работы двигателя.

Высокоскоростной HDMI-кабель. Обладает повышенным каналом связи для скоростной передачи изображения. Рационально данный тип провода использовать при разрешении видео от 1080p. В довесок ко всему данный вид подключения поддерживает такие передовые видео технологии, как:

Так что, если вы используете дисплей/телевизор с расширением 1080p и транслятор сигнала передает его в данном разрешении, тогда лучше не экономить на кабеле и купить высокоскоростной вариант.

Высокоскоростной HDMI-кабель с Ethernet. Поддерживает те же функции, что и предыдущий высокоскоростной провод, но обладает функцией Ethernet Channe, которая дает возможность выходить устройствам в интернет. Важной особенностью является, то, что оба устройства должны поддерживать данную функцию для выхода в сеть.

Надеемся, что данный материал был для вас полезным и вы узнали для чего нужен HDMI кабель со всеми вытекающими. При возникновении вопросов – пишете в комментариях и подписывайтесь на обновления, чтобы не пропустить ничего нового.

1fleshka.ru

Для чего нужен HDMI — руководство по разъему HDMI: объяснение порта и кабеля

Для чего нужен HDMI — данный разъем является стандартным интерфейсом для соединения аудиовизуальных устройств. Однако многие люди мало осведомлены о таком типе подключения, поэтому здесь мы рассмотрим некоторые распространенные проблемы и объясним их более подробно.

Как выглядит и для чего нужен HDMI разъем?

Разъем HDMI на задней панели телевизора или проигрывателя Blu-ray выглядит следующим образом. Это немного похоже на USB-порт на вашем компьютере — но немного выше и шире, но это не прямоугольник. Итак, это не что иное, как USB-порт на вашем компьютере! Соединение спроектировано таким образом, что кабели HDMI подходят только в одном направлении.

Как выглядит кабель HDMI?

Кабель HDMI, который используется для подключения двух устройств, выглядит следующим образом. Вам просто нужен один кабель между приборами для передачи звука и изображения. Разъемы HDMI часто бывают серебристыми, хотя некоторые бренды поставляют свои изделия с позолоченными коннекторами HDMI.

Что делает соединение HDMI?

Кабели HDMI передают цифровое видео и цифровые аудиосигналы между устройствами. Они поддерживают видеосигналы высокой четкости и Ultra HD, а также объемный звук. То есть, звуковые дорожки 5.1 Dolby Digital/DTS и аудио высокой четкости можно найти на проигрывателях Blu-ray. Вот поэтому вы должны четко представлять для чего нужен HDMI.

Когда нужно использовать HDMI?

Как правило, это лучшее соединение для коммутации большинства современных аудиовизуальных устройств … при условии, что каждое устройство имеет порт HDMI, конечно! Большинство устройств, выпущенных за последние пару лет, уже имеют встроенные порты этого интерфейса, старые модели могут не иметь. Помните, что соединение HDMI отправляет видео и аудио сигналы, и все, что требуется для этого, — только один кабель.

Могут быть ситуации, когда вы не можете просто использовать HDMI для подключения всех ваших устройств. Например, у вас может быть HDMI на одном устройстве и разъем DVI на другом. В этой ситуации можно приобрести адаптеры DVI-HDMI (см. Рисунок ниже) для переключения одного конца кабеля с одного типа подключения на другой. Поэтому вы можете использовать обычный кабель HDMI, но подключите адаптер на один его конец и соедините его с разъемом DVI.

Позолоченные адаптеры HDMI-DVI

Помните, что если вы используете такой адаптер, вы сможете передавать изображение только в том случае, если, в отличие от HDMI, DVI поддерживает только видеосигналы. В этом конкретном варианте вам придется передавать аудио через другой тип соединения, например, коаксиальный или оптический. Устройство DVI может также нуждаться в поддержке HDCP для отправки определенных сигналов, таких как зашифрованные фильмы Blu-ray. Все устройства HDMI поддерживают HDCP.

Какой самый лучший кабель и для чего нужен HDMI?

Когда вы хотите купить новый кабель, вы можете выбирать из бесконечного количества вариантов. Может показаться невозможным выбрать лучший кабель HDMI. Существуют разные цвета, разные длины, разные материалы, разные характеристики и разные цены, от такого обилия компонентов может закружится голова. К счастью, это не так уж сложно, если сосредоточиться на важных вещах.

• Цвет? Это зависит от вас — я не уверен, что это будет иметь большое значение для звука и изображения! Некоторые люди предпочитают ненавязчивый цвет, который можно легко замаскировать в их оборудовании. Большинство просто любит черный!
• Длина? Очень важный аспект. Пожалуйста, уделите несколько секунд, чтобы подумать, где кабель должен быть проложен, и как далеко его нужно будет тянуть. Как правило, чем короче, тем лучше, так как действительно длинные кабели могут оказывать вредное воздействие на сигнал. Если вы получаете один слишком длинный, может быть трудно провести кабель в замкнутом пространстве. Получите один слишком короткий и ……
• Материалы? Некоторые бренды будут поставляться с модным нейлоновым плетеным шнуром. Это должно сделать кабель немного более гибким и легче перемещать в стесненных условиях. В конечном счете, это просто выглядит красиво. Но для большинства пользователей это не должно иметь никакого значения.
• Характеристики? В настоящее время вам просто необходим высокоскоростной кабель HDMI категории 2. Это гарантирует, что кабель сертифицирован для передачи данных с разрешением до 4K и всех существующих аудио форматов.
• Цена? Вы можете взломать банк и купить действительно дорогой, если хотите. Однако он не будет работать лучше, чем бюджетный кабель приличного качества. Диапазон AmazonBasics, вероятно, будет достаточно — или, если вы хотите плетеную модель, тогда нужно остановить свой выбор на популярных кабелях HDMI Twisted Veins.

Нужен ли позолоченный кабель HDMI?

Нет, не нужен, вы хотите больше объяснений? Теория заключается в том, что позолоченный разъем будет более устойчивым к окислению и будет лучше передавать сигнал. Правда в том, что вы вряд ли получите много окисления в своей гостиной.

Или ваш HDTV на приусадебном участке?

Но нужно иметь в виду, в золочении так мало золота, что в любом случае это не будет иметь большого значения. Тем не менее, это выглядит красиво и блестяще. Безусловно, купите кабель HDMI с позолоченными разъемами, но я бы не стал доплачивать только за эту функцию, данное пояснение представлено в качестве справки для чего нужен HDMI.

Что еще можно рассказать вам о HDMI?

HDMI позволяет передавать все типы видеосигналов, включая сигналы высокой четкости вплоть до 4K Ultra HD/60. Кроме того, до 8 каналов несжатого цифрового звука — таких как Dolby TrueHD и DTS-HD Master Audio. За последние несколько лет были разные версии спецификации HDMI. Наиболее распространенными версиями являются HDMI v.1.4 и более новый HDMI 2.0. Более старые интерфейсы имеют некоторые ограничения по функциональности, которые они поддерживают. Следовательно, входы и выходы HDMI на старых устройствах могут не иметь такой же функции, как у относительно новых.

Какие существуют версии HDMI?

HDMI 1.0

• Релиз версия стандарта HDMI. Аудио и видео интерфейс, который позволял передавать стандартное аудио и видео высокой четкости
• До 8 каналов несжатого цифрового аудио
• Передача данных до 4,9 Гб в секунду
• Воспроизведение стандартного Blu-ray диска видео и аудио в полном разрешении

HDMI 1.1

• Добавлена поддержка DVD Audio

HDMI 1.2 и 1.2a

• Поддержка формата One Bit Audio, такого как SACD (до 8 каналов)
• Полностью определенная поддержка Consumer Electronics Control (CEC)

HDMI 1.3

• Увеличена пропускная способность до 10,2 Гб в секунду.
• Улучшенный цвет — поддержка Deep Color и xvColour. Они обеспечивают увеличенную глубину цвета и возможность воспроизвести любой цвет, который может видеть глаз
• Lip sync — позволяет устройствам автоматически синхронизировать изображение и звук
• Поддержка потоковой передачи Dolby TrueHD и DTS-HD Master Audio высокой четкости на AV-ресивер для декодирования
• Определены два стандарта для кабелей HDMI — категории 1 и 2 (см. Ниже)

HDMI 1.4

• Поддержка увеличенных разрешений — до 3840 x 2160p на 25/30 Гц и 4096 x 2160p на 24 Гц
• Поддержка аудио обратного канала. Позволяет телевизору отправлять звук с внутреннего тюнера на AV-ресивер. Таким образом, предоставляя простой способ отправки этого звука в звуковую систему домашнего кинотеатра
• Возможность подключения по Ethernet через HDMI — следовательно, подключение к Интернету или домашней сети через кабели
• Поддержка 3D ТВ сигналов

HDMI 2.0

• Поддерживаемая пропускная способность увеличена до 18 Гб в секунду
• Добавлена ​​поддержка разрешений 4K Ultra HD при 60 кадрах в секунду
• Поддержка стандарта BT.2020 для телевизоров UHD
• Поддержка до 32 аудиоканалов
• Поддержка разрешения звука до 1536 кГц
• Поддержка двух видеопотоков на одном экране
• Добавлена ​​поддержка соотношений сторон 21: 9
• Расширения CEC для управления потребительскими электронными устройствами
• Минимальный стандарт, необходимый для HDCP 2.2 (защита от копирования для видео 4K). Однако, если устройством является HDMI 2.0, это не обязательно означает, что оно поддерживает HDCP 2.2. Если не будет HDCP 2.2 по всей цепочке воспроизведения, то видео 4K не будет воспроизводиться
• Нет необходимости в новом кабеле, просто используйте кабель категории 1 или 2

HDMI 2.0a

• Добавлена ​​поддержка видео с высоким динамическим диапазоном (HDR)

HDMI 2.0b

• Добавлена ​​поддержка видео Hybrid Log-Gamma (HLG) — форма HDR

HDMI 2.1

• Добавлена ​​поддержка динамического HDR
• Поддержка 4K/120 и 8K/120 разрешений видео
• Указан новый тип кабеля — 48G. Поддерживает пропускную способность 46 Гбит/с и использует разъемы HDMI типа A (стандарт), C (мини) и D (микро)
• Указан новый расширенный звуковой обратный канал (eARC). Позволяет передавать объектный звук с телевизора в систему домашнего кинотеатра

Что такое кабель HDMI категории 1?

Кабель категории 1 «стандартная скорость» был протестирован на частотах 75 МГц. Кабель HDMI имеет 3 пары каналов данных для передачи сигнала. Две разные категории кабеля HDMI проходят тестирование на скорость, используя только одну пару канала данных. Тем не менее, указанная вами скорость передачи битов часто является общей суммой для всех трех. Это означает, что кабель категории 1 со «стандартной скоростью» был протестирован для передачи данных со скоростью 742 Мбит/с для одной пары канала данных. Или 2,2 Гб в секунду для трех вместе взятых. Это эквивалент видео сигнала 720p или 1080i.

Что такое кабель HDMI категории 2?

«Высокоскоростной» кабель, который был протестирован на скорости 340 МГц, составляет до 3,4 Гбит/с для каждой пары данных — или максимум 10,2 Гбит/с для всех трех пар вместе, что является эквивалентом сигнала 1080p со скоростью 60 кадров в секунду или сигнала 2160p со скоростью 30 кадров в секунду. Также будет включать в себя 3D-видео и любые сигналы повышенной глубины цвета.

Существует новая сертификация для «Премиум высокоскоростного кабеля HDMI». Это кабель категории 2, который был протестирован до теоретического максимума 18 Гбит/с и должен поддерживать любое видео до 2160p/60 Гц, BT.2020 и HDR. Однако в действительности любой высокоскоростной кабель HDMI, вероятнее всего будет работать нормально.

Нужны ли устройства HDMI 1.3 для прослушивания HD-аудио?

Нет. Версии HDMI до 1.3 полностью поддерживали передачу HD-звука. Тем не менее, для этого требовалось, чтобы HD-аудио декодировалось устройством воспроизведения, а затем передавалось по кабелю к усилителю в виде линейного сигнала PCM (LCPM). Усилитель/ресивер также должен был поддерживать звук HDMI (не все это сделали). Что было добавлено HDMI 1.3, так это возможность передавать битовый звук HD на усилитель/ресивер.

Это означает, что аудиосигнал HD отправляется («потоковый») напрямую на усилитель/приемник без предварительного декодирования. Декодирование выполняется получателем. Чтобы это работало, все части цепочки должны соответствовать HDMI 1.3.

Нужен ли кабель HDMI 1.4 или HDMI 2.0?

Кабели не определяются номерами версий спецификации HDMI, т.е. 1.2 или 1.3. Эти цифры относятся к возможностям аппаратных подключений на ваших устройствах. Для передачи видеосигналов 4K Ultra HD, видео 1080p и 3D-телевидения обязательно приобретите высокоскоростной кабель категории 2. Это обеспечит передачу требуемых высоких скоростей передачи данных. Если вы не отправляете сигналы с самым высоким разрешением, тогда достаточно стандартного кабеля категории 1.

Нужно ли покупать новый кабель для моего 3D телевизора?

Возможно нет. Если у вас уже есть высокоскоростной кабель HDMI категории 2, он будет поддерживать все требования сигналов HDMI 1.4 и 3DTV (за одним исключением — см. Ниже). Стандартный кабель категории 1 не был протестирован для поддержки более высоких скоростей передачи данных и поэтому может быть недостаточно надежным. Однако, прежде чем купить новый кабель, попробуйте, и вы можете обнаружить, что он будет работать.

Для одной части новой спецификации HDMI 1.4 потребуется новый кабель. Обновление 1.4 поддерживает подключение по Ethernet через HDMI. Для его использования в вашем оборудовании вам понадобится кабель HDMI категории 1 или 2 с Ethernet.

Нужно ли покупать новый кабель для просмотра видео 4K UHD?

Только если у вас есть кабель HDMI категории 1. Высокоскоростной кабель HDMI категории 2 будет поддерживать видео до 4K/60 UHD. Хотя тестируются только «Премиальные высокоскоростные кабели HDMI» до требуемого предела, любой кабель категории 2 должен подойти. Попробуйте сначала свои существующие кабели, и если у вас есть проблемы, вы можете купить новые. Приведенные ниже кабели являются сертифицированными высокоскоростными кабелями HDMI:

Высококачественный высокоскоростной кабель HDMI, сертифицированный Monoprice

Нужно ли покупать новый кабель для устройства HDMI 2.0?

Возможно, но, вероятно, нет. Достигнут интересный момент, когда спецификация максимальной скорости передачи данных спецификации HDMI 2.0 превзошла спецификацию «самого быстрого» кабеля HDMI. Устройства HDMI 2.0 предназначены для передачи данных со скоростью до 18 Гбит/с, тогда как высокоскоростной кабель категории 2 рассчитан на поддержку не более 10,2 Гбит/с. Тем не менее, хорошо сделанный кабель категории 2, вероятно, будет обрабатывать скорости передачи данных намного выше, чем это было проверено.

Безусловно, лицензирующий орган HDMI ввел дополнительную сертификацию «Премиальный кабель HDMI», которая разрешена для использования с кабелями категории 2, которые были протестированы до 18 Гбит/с. То же правило относится к тому, что упомянуто выше. Попробуйте уже имеющийся у вас кабель, и если у вас пропадание изображения или помехи, возможно, стоит подумать о приобретении кабеля Premium HDMI.

Что такое сверхскоростной кабель HDMI?

Это просто маркетинг дыма и зеркал. Фактические характеристики кабеля: категория 1 (стандартная скорость) или категория 2 (высокая скорость).

Какова максимальная длина кабеля для HDMI?

Для кабелей HDMI не определена максимальная длина кабеля — только требуемая производительность. Способность кабеля точно воспроизводить сигналы на большом расстоянии очень сильно зависит от качества сборки кабеля и качества схем в устройствах. Однако на практике высококачественный кабель должен успешно передавать данные на расстояние до 10 метров. Тогда для усиления сигнала может потребоваться ретранслятор или усилитель.

На небольшом расстоянии, например, менее 3 метров, практически любой кабель должен иметь возможность передавать необходимые данные. Не обманывайте себя при покупке дорогих кабелей HDMI.

Совместимы ли новые версии HDMI со старыми версиями?

Да. HDMI полностью обратно совместим со старыми версиями.

В чем разница между HDMI и DVI?

Они по сути одинаковы, кроме того, что HDMI имеет:

• Поддержка 8 каналов аудио
• Поддержка цветового пространства YUV
• CEC (проводка для дистанционного управления устройствами)
• Другой разъем

Совместим ли HDMI с DVI?

Да, однако не DVI-A. Вы можете купить кабели HDMI-DVI и передавать видеосигналы между устройствами. Но имейте в виду — аудио передаваться не будет, и поэтому вам нужно будет установить отдельное соединение для звука.

Высокоскоростной переходник BlueRigger с HDMI на DVI

В чем разница между HDMI и компонентными видео кабелями?

Кабели HDMI — это аудио/видео соединения, которые передают цифровые сигналы между аудио-видео устройствами. Компонентные видео кабели передают компонентные аналоговые сигналы между устройствами и ограничиваются только видео — они не отправляют аудио сигналы.

Можно ли преобразовать компонентный видеовыход в HDMI?

Да, можно. Одним из способов является использование вашего AV-ресивера. Многие AV-ресиверы могут преобразовывать компонентный вход в выход HDMI. Но все равно, вам необходимо проверить руководство для AV-ресивера, так как не все из них выполняют такие функции. Другой способ — использовать адаптер или конвертер. Есть из чего выбирать. Конвертер Portta Component to HDMI, показанный ниже, сделает эту работу.

Конвертер Portta YPbPr с компонентами RGB + R/L в HDMI

Вам просто нужно убедиться, что используемый вами преобразователь доставит нужный вам сигнал. Приведенный выше поддерживает разрешения до 1080p. Кроме того, вам нужно четко понимать, из чего вы хотите конвертировать. Преобразователь, приведенный выше, будет конвертировать только из компонентного видео (+ стереозвук) в HDMI, т.е. отправлять изображение со старой игровой консоли на вход HDMI на телевизоре.

Если вам нужно сделать что-то другое, то вам нужно найти правильный конвертер для этой работы. Но в большинстве случаев люди ошибаются, и в конечном итоге покупают не то устройство.

Для чего используются прямоугольные адаптеры HDMI?

В некоторых ситуациях вам может быть трудно или даже невозможно подключить кабель HDMI к устройству. Наиболее распространенный сценарий — это когда ваш телевизор с плоским экраном установлен на стене. Если порты HDMI не находятся на боковой панели телевизора, между задней панелью телевизора и самой стеной часто не остается места для подключения кабеля. К сожалению.

Барабанная дробь, пожалуйста. Шаг вперед, спасительный адаптер HDMI под прямым углом!

HDMI 90 градусов/прямоугольный адаптер

Данное маленькое устройство подключится к концу вашего существующего кабеля HDMI и создаст 90-градусный разъем. Таким образом, позволяя подключить кабель даже в самых труднодоступных местах. Если вы действительно любите играть — а я не сомневаюсь в этом ни на минуту — вы также можете купить кабели HDMI с уже установленным на конце разъемом под прямым углом. Таким образом, сохраняя дополнительные расходы на покупку адаптеров.

Могу ли я подключить HDMI к VGA?

Это твой счастливый день, ты действительно можешь. Если у вас есть устройство с выходом HDMI, например ноутбук, вам может потребоваться подключить его к проектору, который имеет только вход VGA. На первый взгляд, вы немного застряли, однако, благодаря чудесам современной науки, есть довольно простое решение проблемы. Существует несколько доступных конвертеров HDMI в VGA, которые всасывают сигнал HDMI и выплевывают его под видом VGA. Я сформулировал ответ не совсем технически?

HDMI/VGA адаптер/конвертер

Все, что вам нужно сделать, это подключить соединение HDMI к выходу HDMI вашего ноутбука — или любого другого устройства, с которого вам нужно отправить сигнал. Затем подключите VGA к вашему устройству отображения. Будь то проектор, монитор компьютера или телевизор. Модель обозначенная выше, поддерживает разрешения до 1920×1080 при 60 Гц. Он также поставляется с внешним источником питания, который может быть полезен при подключении к устройству с низким энергопотреблением.

usilitelstabo.ru

Что такое HDMI в телевизорах и для чего он нужен

В настоящее время большое количество мультимедийной техники имеет порты HDMI: телевизоры, мониторы, различные приставки, плееры и т.п. Чем таким HDMI заслужил свое обширное распространение, и для чего он нужен на телевизоре, рассмотрим в статье.

Что такое HDMI в телевизоре

Hdmi – это технология, позволяющая передавать многоканальный звук, а также видеоданные в фотмате Hd с высокой скоростью. Над ее разработкой работают многие известные компании: Sony, Phillips, Hitachi, Thomson и др. Кроме того, интерфейс снабжен защитой передаваемых данных от копирования и, помимо звука и изображения, может передавать Ethernet-сигнал, а также управляющие команды.

Кабель HDMI состоит из 19 проводов.  Цифровой сигнал передается без сжатия по данному шнуру со скоростью от 4.9 Гбит/сек. К тому же нет необходимости передавать отдельно аудио сигнал, как было в аналоговой передаче данных.  Таким образом, можно соединять любую технику при наличии соответствующих разъемов для высокоскоростной цифровой передачи звука и видео.

Зачем может понадобиться такой разъем в ТВ. Современные телевизоры – это уже не просто устройство для просмотра телепередач и кино. Смарт функции значительно расширили их возможности. Наличие большого количества выходов, в том числе порта hdmi, стало необходимостью. Разберемся, для чего нужен hdmi в телевизоре.

Название hdmi означает, что данный интерфейс является мультимедийным интерфейсом высокого разрешения. К телевизору можно подключить компьютер, ноутбук и множество других устройств, и использовать  его вместо монитора. Ведь экран ТВ имеет большие размеры, чем монитор ПК. Поэтому смотреть фильм или играть становится гораздо удобнее.

Как выбрать HDMI кабель для ТВ

Для того, чтобы выбрать подходящий шнур, для начала нужно понимать, какая длина нужна. Стандарт предусматривает длину провода от 0.75 до 10 метров. Но при необходимости его можно удлинять с помощью усилителей-повторителей. Причем, чем длиннее планируется использовать шнур, тем толще он должен быть. Но рекомендуемая длина не должна превышать 3 метра. Разъем HDMI выглядит похожим на USB, но со скошенными углами. Присмотритесь к своей технике, вы можете обнаружить несколько таких портов. Перед тем как подключать устройства нужно выяснить, какой именно протокол HDMI поддерживает ваш прибор.

Качество передаваемого сигнала будет зависеть не только от протяженности кабеля, но и от материала, из которого он изготовлен. Существуют разные спецификации кабеля, имеющие различную пропускную способность и другие характеристики, которые будут описаны ниже. На данном этапе следует знать, информацию какого качества и объема предполагается передавать.

Если в вашем  телевизоре отсутствуют высокие технические характеристики, нет смысла приобретать провод, предназначенный для передачи очень «тяжелого» видео

Еще одно из преимуществ провода этой технологии – его невысокая стоимость. Но производители идут на различные ухищрения, чтобы повысить цену кабеля. Это может быть наличие ферритовых колец, позолоченных контактов или экранирование золотой фольгой, которые обеспечивают оптимальное качество передачи, и защищают от помех. Однако самый обычный кабель и шнур с такими дополнениями будут одинаково выполнять свои функции, вот почему нет необходимости в приобретении излишне дополненных кабелей.

Классификация и типы HDMI

Кабель по своей структуре состоит из:

• внешней оболочки;
• оплетки или экрана с медными жилами без изоляции для пайки;
• еще одного экрана из фольги;
• оболочки из полипропилена;
• экранированных витых пар для передачи информации;
• неэкранированных витых пар для сигналов SDA SCL;
• других проводящих элементов для питания и управляющих сигналов.

Есть такие понятия как протокол и кабель Hdmi. Протокол – это те правила, по которым передаются данные от источника к приемнику. Версии протоколов постоянно выпускаются новые и, начиная с 2002 года, их насчитывается уже более десятка от 1.0 до 2.1. Сейчас уже их выпускают без нумерации, чтобы не путать пользователей. Что хорошо – все версии имеют обратную совместимость, то есть новые, хоть и имеют больше функций, но отлично взаимодействуют с ранними версиями.

Для поддержки протоколов существует такие виды кабеля:

• Standart. Подходит не для очень требовательной техники. Поддерживает разрешение 720p  и не выше 1080i с частотой 60 Гц. Со скоростью передачи не выше 4.9 Гбит/сек, глубина цвета 24 бита.
• High Speed. Поддерживает разрешение 2160p с частотой 30 Гц, может передавать 3D в Full Hd, имеет пропускную способность от 8.16 до 10.2 Гбит/сек, глубина цвета 48 бит.
• Premium High Speed. Может передавать данные с разрешением в ультра-HD (4K), частота 60 Гц. 3D также передается в ультра-качестве. Скорость – 18 Гбит/сек.
• Ultra High Speed. Поддержка разрешения до  8К. На настоящий момент максимальная скорость передачи данных – 48 Гбит/сек, поддерживает все протоколы технологии.
• Standard Automotive Cable – предназначен для использования в транспортных средствах.

В наименовании кабеля может быть Ethernet, что значит, можно с его помощью устанавливать соединение с интернетом

Типы разъемов также могут быть различными, делятся на такие типы:

• А. Полноразмерный HDMI, наиболее часто встречающийся в крупной технике, 19-контактный, может работать с одноканальным DVI-D.
• В. 29-контактный. Совместим с двуканальным DVI-D и практически не используется в быту.
• C или miniHDMI. Применяется для многих портативных устройств.
• D или microHDMI. Имеет еще меньший размер, чем предыдущий тип. Также используется в портативной технике.
• Е  или автомобильный. Имеет дополнительный фиксирующий соединитель, который предотвращает разъединение от вибрации, и оболочку для защиты от влаги и пыли.

Существуют кабели для взаимодействия устройств с такими разъемами:

• HDMI-HDMI. Оптимальное подключение к ТВ или домашнему кинотеатру от прочих источников мультимедийного контента: наилучшее качество передаваемой информации.
• HDMI-MicroHDMI и HDMI-MiniHDMI. Отличное решение для передачи данных с небольших девайсов: планшетов, телефонов и т.п. на большой экран с возможностью просмотра в ультра-качестве.
• MiniHDMI-MiniHDMI. Способен передавать данные в 720p, 1080i и 1080. Пропускная способность ограничивается 10 Гбит/сек.
• HDMI-DVI. Используется, если одно из устройств имеет вход более старой технологии DVI. Обычно применяют, когда нужно вывести изображение с ПК или ноутбука на экран ТВ.

При подключении двух устройств одно из них будет работать на вход, а другое на выход (out). И нужно будет включить соответствующий режим приема сигнала. Более подробное подключение и настройку данного кабеля рассмотрим дальше.

Подключение и настройка HDMI кабеля

Для подключения двух устройств, например, ТВ и ноутбука, техника должна быть отключена. Hdmi кабель  нужно подсоединить к hdmi разъему ноутбука и ко входу hdmi телевизора. Теперь включаем устройства. По миганиям экрана ТВ, можно понять, что он определил нужное соединение с внешним источником. Телевизор потребуется поставить в режим AVI и выбрать тот вход, к которому подключен кабели (так как HDMI портов может быть несколько).

Теперь на устройстве-источнике нужно настроить изображение. Для этого нужно найти «Разрешение экрана» (меню может быть различным в зависимости от операционной системы) и выставить соответствующее значение. Если автоматически не определился подключенный телевизор, в настройке экрана потребуется нажать «Найти», после чего должно быть найдено подключенное устройство. Теперь надо определить, какой экран является главным, а какой дополнительным.

Если вдруг оказалось, что телевизор не передает звучание, то нужно назначить его как устройство, воспроизводящее звук. Для этого на панели уведомлений на ПК, где отображается уровень звука (динамики) нужно выбрать в «Устройствах воспроизведения» вместо динамиков телевизор. Аналогично подключается и монитор к ноутбуку.

HDMI – это очень удобная технология, позволяющая подключать различную технику для передачи аудио и видео информации в высоком качестве без задержек. Наиболее часто применяется для вывода фильмов или игр на экран большего размера. Стоимость такого кабеля невысока, а настройка подключенных устройств не должна вызывать затруднений.

prosmarttv.ru

Виды HDMI-кабелей

High-Definition Multimedia Interface (интерфейс для мультимедиа высокой чёткости) очень часто можно встретить в самых разнообразных устройствах. Аббревиатура данного названия — хорошо известный и распространённый HDMI, который де-факто является стандартом подключения мультимедийной техники, поддерживающей вывод изображения высокой чёткости (от FullHD и выше). Разъём под него может быть установлен в видеокарту, монитор, SmartTV и прочие устройства, способные к отображению картинки на своём экране.

Какие бывают HDMI-кабели

HDMI преимущественно используются для подключения домашней техники: панели высокого разрешения, телевизоры, видеокарты и ноутбуки — все эти устройства могут обладать HDMI-портом. Такая популярность и распространённость обеспечена высокой скоростью передачи данных, а также отсутствием искажений и шумов. В этом материале мы расскажем о видах HDMI-кабелей, типах разъёмов и том, в каких ситуациях лучше использовать ту или иную их разновидность.

Типы разъёмов

На сегодняшний день существует всего пять типов разъёмов кабеля HDMI. Они промаркированы буквами латинского алфавита от A до E (A, B, C, D, E). Чаще всего применяются три: Full Size (A), Mini Size (С), Micro Size (D). Рассмотрим каждый из существующих поподробнее:

• Тип А самый распространённый, разъёмы под него могут располагаться на видеокартах, ноутбуках, телевизорах, игровых приставках и прочих мультимедийных устройствах.
• Тип С — просто уменьшенная версия типа А. Его устанавливают в устройства малых размеров — телефоны, планшеты, КПК.
• Тип D — самая маленькая разновидность HDMI. Также используется в небольших девайсах, но намного реже.
• Тип B был разработан для работы с огромными разрешениями (3840 x 2400 пикселей, что в четыре раза больше Full HD), но так и не был пока применён — ждёт своего часа в светлом будущем.
• Разновидность под маркировкой Е используется для подключения мультимедийных девайсов к автомобильным медиацентрам.

Разъёмы друг с другом не совместимы.

Типы кабеля

Одна из самых больших путаниц с интерфейсом HDMI — большое количество его спецификаций. Сейчас их существует 5, последняя из ниx — HDMI 2.1 была представлена в конце ноября 2017 года. Все спецификации совместимы между собой, но разъёмы в кабеле — нет. Начиная со спецификации 1.3 их разделили на две категории: Standart и High-Speed. Отличаются они качеством сигнала и пропускной способности.

Допустим, существует и поддерживается несколько спецификаций стандарта — это абсолютно нормальное явление, когда одна технология существует на протяжении многих лет, улучшается и приобретает новые функции. Но важно иметь в виду тот факт, что кроме этого существует 4 типа кабеля, которые заточены под эксплуатацию для выполнения определённых задач. Если кабель HDMI не соответствует задаче, для которой он был куплен, то это может быть чревато сбоями и появлением артефактов при передаче картинки, рассинхронизацией звука и изображения.

Разновидности кабелей HDMI:

• Standard HDMI Cable — бюджетный вариант, рассчитан на передачу видео в качестве HD и FullHD (частота его работы 75 МГц, пропускная способность — 2,25 Гбит/с, что как раз соответствует этим разрешениям). Используется в DVD-плеерах, приёмниках спутникового телевидения, плазмах и телевизорах. Отлично подойдёт тем, кто не нуждается в детализированной картинке и высококачественном звуке.
• Standard HDMI Cable with Ethernet — ничем не отличается от стандартного кабеля, кроме наличия двунаправленного канала передачи данных Ethernet HDMI, скорость обмена информации которого может достигать 100 Мб/с. Такой шнур обеспечивает высокую скорость интернет-соединения и предоставляет возможность раздачи получаемого из сети контента другим устройствам, подключённым по HDMI. Поддерживается Audio Return Channel, что позволяет передавать аудиоданные без применения дополнительных кабелей (S/PDIF). Стандартный кабель поддержкой данной технологии не обладает.
• High Speed HDMI Cable — предоставляет более широкий канал для передачи информации. С его помощью, можно передавать изображение с разрешением до 4К. Поддерживает все форматы видеофайлов, а также 3D и Deep Color. Используется в Blu-ray, HDD-плеерах. Имеет максимальную частоту обновления в 24 Гц и пропускную способность 10,2 Гбит/с — этого будет достаточно для просмотра фильмов, но если по кабелю будут передаваться кадры из компьютерной игры с высоким фреймрейтом, то смотреться это будет не очень хорошо, потому что изображение будет казаться рваным и очень медленным.
• High Speed HDMI Cable with Ethernet — то же, что и High Speed HDMI Cable , только ещё и предоставляет высокоскоростной доступ в интернет HDMI Ethernet — до 100 Мб/с.

Все спецификации, кроме Standard HDMI Cable, поддерживают ARC, что позволяет обходиться без дополнительного кабеля для передачи звука.

Длина кабеля

В магазинах чаще всего продаются кабели длиной до 10 метров. Обычному пользователю с лихвой будет хватать 20-метрового, приобретение которого не должно составить особого труда. На серьёзных предприятиях, по типу баз данных, IT-центров для работы могут понадобиться шнуры длиной до 100 метров, так сказать «с запасом». Для использования HDMI в домашних условиях обычно достаточно 5 или 8 метров.

Варианты, созданные для продажи простым пользователям, изготавливаются из специально подготовленной меди, которая на коротких расстояниях может без помех и искажений передавать информацию. Тем не менее качество материалов, которые были использованы при создании, и его толщина могут сильно повлиять на быстродействие работы в целом.

Длинные кабели данного интерфейса могут быть изготовлены с использованием:

• Витой пары — такой провод способен передавать сигнал на расстояние до 90 метров, не выдавая при этом никаких искажений или помех. Лучше не покупать такой кабель в длину более 90 метров, ведь частота и качество передаваемых данных может сильно исказиться.
• Коаксиального кабеля — содержит в своей конструкции внешний и центральный проводник, которые разделены слоем изоляции. Проводники создаются из высококачественной меди. Обеспечивает отличную передачу сигнала в кабеле до 100 метров.
• Оптоволокна — самый дорогой и эффективный из перечисленных выше вариантов. Найти такой в продаже будет непросто, ведь большого спроса на него нет. Передаёт сигнал на расстояния более 100 метров.

Заключение

В этом материале были рассмотрены такие свойства HDMI-кабелей, как тип разъёма, тип кабеля и его длина. Также была приведена информация о пропускной способности, частоте передачи данных по кабелю и его предназначении. Надеемся, что данная статья была полезной и позволила узнать что-то новое для себя.

Читайте также: Выбираем HDMI-кабель

Помогла ли вам эта статья?

lumpics.ru
