Что такое классы защиты блоков питания по МЭК. Какие существуют типы изоляции в источниках питания. Как выбрать подходящий блок питания для различных устройств. Каковы основные характеристики блоков питания разных классов.
Классификация блоков питания по степени защиты от поражения электрическим током
Международная электротехническая комиссия (МЭК) разделяет блоки питания на три класса защиты в зависимости от применяемых мер по предотвращению поражения пользователей электрическим током:
- Класс I — защита обеспечивается основной изоляцией и заземлением
- Класс II — защита обеспечивается двойной или усиленной изоляцией
- Класс III — защита обеспечивается использованием безопасного сверхнизкого напряжения
Данная классификация позволяет определить необходимые меры безопасности при использовании различных типов блоков питания. Рассмотрим особенности каждого класса подробнее.
Особенности блоков питания класса I
Блоки питания класса I имеют следующие ключевые характеристики:
- Наличие как минимум одного слоя основной изоляции
- Металлический корпус, соединенный с заземляющим проводом
- Обязательное наличие защитного заземления
Как работает защита в блоках питания класса I? В случае пробоя основной изоляции опасное напряжение попадает на металлический корпус устройства. Благодаря заземлению ток уходит в землю, не достигая пользователя. Это обеспечивает дополнительный уровень защиты помимо изоляции.

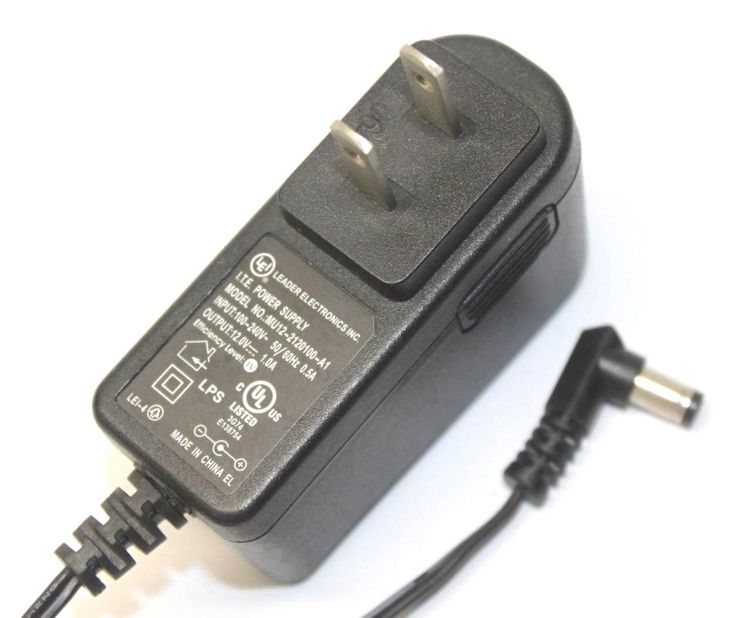

Характеристики блоков питания класса II
Основные особенности блоков питания класса II:
- Отсутствие необходимости в защитном заземлении
- Наличие двойной или усиленной изоляции
- Возможность использования двухпроводного сетевого шнура
Чем отличается двойная изоляция от усиленной? Двойная изоляция состоит из двух отдельных слоев — основной и дополнительной. Усиленная изоляция представляет собой один слой, обеспечивающий такой же уровень защиты, как и двойная. Благодаря надежной изоляции блоки питания класса II не требуют заземления для безопасной работы.
Особенности применения блоков питания класса III
Ключевые характеристики блоков питания класса III:
- Питание от источника безопасного сверхнизкого напряжения (БСНН)
- Отсутствие необходимости в дополнительной защите от поражения током
- Максимальное напряжение не более 42,4 В переменного или 60 В постоянного тока
Для чего используются блоки питания класса III? Они применяются в устройствах, где требуется повышенная безопасность — например, в медицинском оборудовании. Низкое напряжение исключает риск поражения током даже при прямом контакте с токоведущими частями.
Выбор блока питания в зависимости от требований безопасности
При выборе блока питания следует учитывать следующие факторы:
- Требования к электробезопасности в конкретном применении
- Наличие возможности заземления устройства
- Допустимые уровни напряжения
Как правильно подобрать блок питания? Для большинства бытовых приборов подходят блоки питания класса II. В промышленном оборудовании часто используются блоки класса I с заземлением. Блоки класса III применяются там, где требуется максимальная безопасность при низком напряжении.
Функциональное и защитное заземление в блоках питания
Помимо защитного заземления, в блоках питания может применяться функциональное заземление. В чем их различие?
- Защитное заземление обеспечивает безопасность пользователя при пробое изоляции
- Функциональное заземление служит для снижения электромагнитных помех
Зачем нужно функциональное заземление? Оно позволяет уменьшить уровень электромагнитного шума, что критично для многих медицинских приборов и чувствительной электроники. При этом функциональное заземление не обеспечивает защиту от поражения током.
Требования к изоляции в блоках питания различных классов
Уровень изоляции — ключевой параметр, определяющий класс защиты блока питания. Какие типы изоляции применяются?
- Основная изоляция — минимально необходимый уровень защиты
- Дополнительная изоляция — второй уровень защиты в блоках класса II
- Усиленная изоляция — эквивалент двойной изоляции в одном слое
Как проверяется качество изоляции? Проводятся испытания на электрическую прочность при повышенном напряжении. Для усиленной изоляции требования к испытательному напряжению выше, чем для основной.
Применение блоков питания различных классов защиты
Где применяются блоки питания разных классов защиты?
- Класс I — промышленное оборудование, мощная бытовая техника
- Класс II — бытовая электроника, офисное оборудование
- Класс III — медицинские приборы, оборудование для опасных зон
Почему важно правильно выбрать класс защиты? Использование блока питания несоответствующего класса может привести к нарушению требований безопасности и повышению риска поражения током. Поэтому при разработке устройств необходимо учитывать особенности применения различных классов блоков питания.
GSM220A15-R7B, Блок питания (адаптер), MEAN WELL
Описание
AC-DC Adaptor
Подключаемые блоки питания Mean Well GSM120 / 160 / 220A
Mean Well GMS — это серия высоконадежных настольных блоков питания медицинского класса. Серия предлагает соединение IEC C14, предлагая диапазон входного напряжения от 80 до 264 В переменного тока. Серия GMS06E предлагает фиксированные выходы в диапазоне от 12 В до 48 В постоянного тока, которые могут обслуживать широкий спектр медицинских устройств. Серия была разработана в соответствии с международными медицинскими стандартами 2 * MOPP, обеспечивая сверхнизкий ток утечки. Серия GSM также представляет собой эффективную серию, которая может похвастаться КПД до 94% в сочетании с чрезвычайно низким энергопотреблением без нагрузки — менее 0,15 Вт. Серия также была разработана в соответствии с последними требованиями к энергопотреблению уровня V. Mean Well также интегрировал «Supreme», » в серию GSM, позволяя источнику питания экономить энергию, когда он находится в рабочем или дежурном режиме.
Технические параметры
| Выходное напряжение, В | 15 | |
| Выходной ток, А | 13.4 | |
| Мощность, Вт | 201 | |
| Разъем | din 4 pin(штекер) | |
| Серия | gsm220 | |
| Длина кабеля | 1000мм | |
| Средняя наработка на отказ (MTBF) | 208.661000 часов | |
| Полная глубина | 46мм | |
| Габаритные размеры | 210 x 85 x 46мм | |
| Тип регулятора | Импульсный источник электропитания | |
| Применение | Дыхательный аппарат, Мониторы для компьютеров медицинского назначения, Мобильные клинические рабочие станции, Оросители для полости рта, Портативные аппараты гемодиализа | |
| Свойства защиты | Защита от превышения температуры, Защита от перенапряжения, Защита от перегрузки, Защита от короткого замыкания | |
| Тип преобразования сигнала мощности | Перем. ток — пост. ток |
|
| Количество выходов | 1 | |
| Минимальная температура | -30°C | |
| Тип монтажа | Настольный | |
| Пульсации и шум | 100мВ полной амплитуды | |
| Rated Output Power | 201W | |
| Тип выходного соединения | 4-контактный разъем питания DIN | |
| Вес | 1.1кг | |
| Время удержания | 20мс | |
| Energy Efficiency Level | VI | |
| Output Voltage Rating | 15V dc | |
| Диапазон частоты входного сигнала | 47 → 63Гц | |
| Соблюдаемые стандарты | AU/NZ MEPS, CE, CoC версия 5, cUL, Признано cULus, EISA 2007/DOE, EN 55011 класс B, EN 55024, EN 60601-1-2, EN 61000-3-2, EN 61000-3-3, EN 61000-4-11, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61204-3, EU ErP, FCC ЧАСТЬ 15 класс B, MIL-HDBK-217F, NRCan, PFC, TUV Rheinland EN 60601-1, TUV Rheinland IEC 60601-1 | |
| Производитель | Mean Well | |
| Габаритная ширина | 85мм | |
| Особые свойства | Полностью закрытый пластиковый корпус, Потребление питания без нагрузки, Универсальный вход переменного тока/полный диапазон | |
| Диапазон рабочих температур | -30 → +70 °C | |
| Диапазон выходного тока | 0 → 13. 4A |
|
| Line Regulation Range | ±1% | |
| Load Regulation Range | ±5% | |
| Максимальный ток на входе | 2 A @ 230 V ac, 4 A @ 115 V ac | |
| Диапазон входного напряжения | 80 → 264 В перем. тока | |
| Medical Approved | Yes | |
| Габаритная длина | 210мм | |
| Максимальная температура | +70°C | |
| Входной разъем | IEC 320-C14 | |
Техническая документация
Китай 28 В 1.5A класс 2 Блок питания 42W Адаптер Производители
28 В 1.5A класс 2 Блок питания 42W Адаптер
Пищовый адаптер класса 2 на рабочем столе представляет собой белый стиль рабочего стола, 28 В 1500 мА 42W DC Output Universal AC вход от 100VAC до 240VAC единичных выходных источников мощности с UL/CUL FCC PSE CE GS RCM CB KC KCC ROHS CCC Safety Safety.
Функции
◆ Стиль рабочего стола, до 42 Вт непрерывной мощности
◆ Универсальный вход переменного тока/ полный диапазон
◆ Экономическая эффективность уровня VI
◆ Защита: короткое замыкание / над напряжением / над током
◆ Сила класса II (без заземления): IEC320-C8;
Classⅰpower (с Земля-штифтом): IEC320-C6 или IEC320-C14
◆ Класс 2 единиц питания
◆ Пропустить LPS (ограниченный источник питания)
◆ Компактный размер, полностью закрытый пластиковый корпус
◆ Светодиодный индикатор для питания на
◆ 100% тест с зажиганием полной нагрузки
◆ 3 года гарантия
Спецификация s
Размеры LXWXH (в): 4,685 x 2,086 x 1,259
Размеры LXWXH (мм): 114 x 51 x 31
Цвет: черный/ белый
Вход: 100-240 В переменного тока ± 10% 50/60 Гц
Вывод: режим постоянного напряжения и отдельный выход
Рабочая среда: -10 ℃ -40 ℃ 5%-90%RH
Среда хранения: -20 ℃ -85%℃ 5%-95%RH
Без потребления мощности нагрузки: ниже 0,21 Вт
Выход: 15% макс.
Когда питание при включении или выключении
Метод охлаждения: естественное охлаждение
Rohs Compliant: да
Ripple/Noise: <150 мВ
Точность: ± 1%
Стандарты безопасности: UL1310, UL62368, CSA22.2, TUV-GS CE IEC/EN62368, AS/NZS 62368, GB4943, J62368, K60950
Одобрения безопасности: UL CUL CE KC GS SAA RCM CB FCC ROHS
Приложения: 3D -принтер, ультразвуковой увлажнитель, ЖК -монитор, светодиодные светильники, корпус жесткого диска, видеонаблюдение, автомобиль DVR, цифровая фотокама, мобильный телефон, ноутбук, планшетный компьютер, холодильники, портативный DVD, установка верхней коробки, радио, системы безопасности, массаж, массаж Продукты, электроника и т. Д.
Mechanical Specification |
Упаковка
| Package | Piece/Carton(pcs) | Dimension/Carton(mm) | Dimension/Brown Box(mm) | Piece Weight(KG) | Gross Weight/Carton(KG) |
| OEM package | 50 | 455 x 370 x 170 | 155 x 85 x 35 | 0. 285 | 16 |
IEC для источников питания
Наш менеджер по продукции объясняет правила электронной защиты и как определить, к какому классу относится ваш новый источник питания и почему.
ОБЗОР
- Краткое описание различий классов I, II и III по IEC.
- Как классы защиты IEC используются в электронной промышленности, чтобы различать требования к защитному заземлению устройств.
- Важное различие между блоком питания IEC класса II и блоком питания NEC класса 2.
Международная электротехническая комиссия (МЭК) установила три класса безопасности для источников питания, иначе называемых классами электроприборов или классами защиты. Они используются для определения и реализации методов, которые предотвращают потенциальную опасность поражения электрическим током пользователей источников питания.
Хотя эти риски разделены на три четкие категории, за ними не всегда легко следовать, поэтому наш менеджер по продукции Эндрю Брайарс разберет конкретное значение каждого класса, чтобы устранить любую путаницу, связанную с этой темой.
Классы защиты IEC
Источники питания относятся к одному из трех классов защиты в зависимости от необходимости (или отсутствия) подключения защитного заземления, также известного как «заземление». Это работает, обеспечивая путь для протекания неисправного электрического тока на землю, защищая пользователей от ударов при нарушении изоляции оборудования.
Класс I — где защита пользователя от поражения электрическим током достигается за счет комбинации изоляции и защитного заземления.
Класс II — где защита пользователя от поражения электрическим током достигается за счет двух уровней изоляции (двойной или усиленной) без необходимости заземления.
Класс III — если вход подключен к цепи безопасного сверхнизкого напряжения (БСНН), что означает, что дополнительная защита, например заземление, не требуется.
Заземление и изоляция
Под заземлением понимается способ защиты людей от поражения электрическим током в случае отказа, который обычно возникает из-за чрезмерных перегрузок по мощности, напряжения или старения материалов.
Результатом этого могут быть опасные напряжения, пожары и взрывы, материальный ущерб, травмы и даже смертельные случаи. Когда происходят такие отказы, «ток короткого замыкания (который во много раз превышает нормальный рабочий ток) течет через защитный заземляющий провод и через землю обратно в точку пуска распределительного трансформатора».
Защитные проводники представляют собой системы защиты заземления. Они служат для надежного направления неисправного тока в землю и отвода его от людей, которые могут соприкоснуться с ним, с помощью автоматического выключателя или предохранителя, останавливая поток электричества в неисправной цепи. С другой стороны, изоляция использует пластик в качестве изолирующего барьера, поскольку он является плохим проводником электричества, поэтому ток подключается к правильной цепи, предотвращая любую утечку электричества без необходимости заземления.
В некоторых устройствах защиты источников питания вместо защитного заземления используется функциональное заземление.
В этом процессе используется трансформатор, который позволяет электричеству достигать земли, не допуская при этом ошибочного тока. Защитное заземление также делает это, но функциональное заземление отличается тем, что оно не обеспечивает защиту от опасного поражения электрическим током. Тем не менее, это помогает уменьшить электромагнитный шум, что жизненно важно для многих медицинских приборов, которые страдают от помех от близлежащего электрического оборудования, такого как кардиостимуляторы или дефибрилляторы.
Бесценный ресурс и вся необходимая информация — Основное руководство по источникам питания — вы получили свою копию?
Различия классов
Важно отметить различие между источником питания класса II, как описано выше, и источником питания класса 2 с ограниченной мощностью (LPS), который представляет собой источник питания, относящийся к (ВА) номинальная мощность ограничена.
ВА относится к уровню мощности в электрической цепи постоянного тока.
Блоки питания класса I
Блоки питания класса I сначала защищают пользователя, по крайней мере, с помощью одного слоя основной изоляции. Затем он использует шасси с заземляющим проводом — заземляющее соединение обычно на корпусе источника — которое заземляет опасное напряжение до того, как оно достигнет пользователя в случае выхода из строя основной изоляции. Защитное заземление является обязательным требованием для всех устройств класса I.
Источники питания класса II
Компонент класса II или открытый блок питания не требует заземления для обеспечения безопасной работы. Необходимо соблюдать минимальное расстояние от любой части, находящейся под напряжением, до корпуса, независимо от того, является ли он токопроводящим или нет, чтобы поддерживать два уровня защиты, необходимые для защиты от одиночного отказа в системе. Использование внешнего источника питания класса II не представляет сложности, главное отличие от продукта класса I заключается в том, что для безопасной работы ему требуются только 2-жильные главные провода.
Защита обеспечивается двойной или усиленной изоляцией, а не защитным заземлением и основной изоляцией. Таким образом, источники питания IEC класса II не обязаны иметь защитный заземляющий проводник, подведенный к источнику питания.
Однако часто возникает путаница между источником питания IEC Class II и NEC Class 2. Первый описывает защиту изоляции для защиты пользователей от поражения электрическим током, а второй касается установки электрической системы. Класс 2 NEC используется для оценки требований к проводке между выходом питания и входом нагрузки с учетом таких факторов, как размер провода, способ установки и коэффициент сопротивления (величина тока, проходящего по проводам).
В то время как источник питания класса II не требует защитного заземления, некоторые продукты класса II с меньшей мощностью находят применение в системах класса I, а в устройствах класса II часто используется функциональное заземление в системе. Блок питания Класса II разработан с учетом требований ЭМС по излучению и помехоустойчивости.
Однако, если выход источника питания подключен к защитному заземлению или функциональному заземлению, это создаст низкоимпедансный путь для помех, изменяя характеристики источника питания. Таким образом, вполне вероятно, что дополнительные компоненты фильтра должны быть установлены вне источника питания для соблюдения требований по выбросам.
Для оборудования класса III источник питания не представляет опасности, т. е. пользователю не требуется защита от него. Это определено в IEC62368-1 под заголовком «классы оборудования в отношении защиты от поражения электрическим током» и определяется как оборудование, в котором защита от поражения электрическим током обеспечивается питанием от источника энергии ES1 или класса 1, и в котором ES3 , или источник энергии класса 3, не генерируется. ES1 определяет источник энергии, к которому безопасно прикасаться обычным человеком.
Зная три класса защиты источников питания IEC, вы можете определить и выбрать соответствующий класс источника питания на основе требований безопасности, правил и цен.
Если у вас есть дополнительные вопросы или пожелания, мы будем рады помочь.
В чем разница между классами защиты источников питания IEC?
Международная электротехническая комиссия (IEC) определила три класса безопасности для источников питания: класс I, класс II и класс III. Эти три класса используются для определения различных методов защиты пользователя источника питания от воздействия опасного напряжения от входного источника питания. Хотя различия в классах IEC легко понять, многие инженеры не знакомы с определениями, поэтому в этом блоге будет представлено краткое объяснение различий между классами.
- Класс I — слой основной изоляции и заземленное токопроводящее шасси
- Класс II — двойная изоляция (основная + дополнительная) или усиленная изоляция
- Класс III — защита не требуется, так как входное напряжение не представляет опасности
Источники питания класса I
В источниках питания IEC класса I пользователь защищен от опасных уровней входного напряжения, по крайней мере, слоем основной изоляции и заземленным токопроводящим корпусом.
Первый уровень защиты обеспечивается основной изоляцией. Второй уровень защиты обеспечивается заземленным токопроводящим шасси. В случае нарушения основной изоляции любой проводник с опасным напряжением будет заземлен проводящим шасси до того, как опасное напряжение попадет на пользователя. Все источники питания класса I должны иметь защитное заземление, подведенное к электропроводящему корпусу источника питания.
Источники питания класса II
В источниках питания IEC класса II пользователь защищен от опасных уровней входного напряжения, по крайней мере, слоем основной изоляции и слоем дополнительной изоляции или слоем усиленной изоляции. Для двойной изоляции первый уровень защиты обеспечивается основной изоляцией, а второй уровень защиты обеспечивается слоем дополнительной изоляции. Усиленная изоляция обеспечивает тот же коэффициент безопасности, что и комбинированные основной и дополнительный слои изоляции, но в одном слое изоляции. Чтобы узнать больше об изоляции, ознакомьтесь с нашим сообщением в блоге «Изоляция, изоляция и рабочее напряжение».
Из-за двойной или усиленной изоляции в источниках питания IEC класса II не требуется подводить к источнику питания защитный заземляющий провод.
Распространенным источником путаницы является различие между блоком питания класса II IEC и блоком питания класса 2 NEC. Эта тема раскрыта в нашей публикации В чем разница между источниками питания класса 2 и класса II?
Блоки питания класса III
В источниках питания IEC класса III входное напряжение не находится на опасном уровне, поэтому пользователь не нуждается в защите от входного напряжения. Метка IEC для неопасного входного напряжения — безопасное сверхнизкое напряжение (SELV). Напряжение в доступных частях цепей БСНН не должно превышать 42,4 В переменного тока пикового значения или 60 В постоянного тока в течение более 200 мс с абсолютным пределом 71 В переменного тока пикового значения или 120 В постоянного тока. Цепи БСНН должны быть отделены от опасного напряжения двумя уровнями защиты. Двумя уровнями защиты могут быть основная и дополнительная изоляция, усиленная изоляция или основная изоляция в сочетании с заземленным защитным электропроводным шасси.
