Что такое АСКУЭ. Как работает автоматизированная система коммерческого учета электроэнергии. Из каких элементов состоит АСКУЭ. Какие преимущества дает внедрение АСКУЭ. Как происходит установка и настройка системы АСКУЭ.
Что представляет собой АСКУЭ
АСКУЭ расшифровывается как Автоматизированная Система Коммерческого Учета Электроэнергии. Это комплекс технических и программных средств, предназначенный для автоматизированного дистанционного сбора, передачи, обработки, хранения и отображения информации о потреблении электроэнергии.
Основные функции АСКУЭ:
- Автоматический сбор данных о потреблении электроэнергии с приборов учета
- Хранение и обработка полученной информации
- Формирование отчетов о потреблении электроэнергии
- Передача данных в энергосбытовые компании
- Контроль балансов электроэнергии
- Выявление и локализация потерь электроэнергии
Принцип работы системы АСКУЭ
Принцип работы АСКУЭ заключается в следующем:
- Электронные счетчики собирают данные о потреблении электроэнергии
- Данные передаются по каналам связи в центр сбора и обработки информации
- Специальное программное обеспечение обрабатывает полученные данные
- Формируются отчеты и выдается аналитическая информация
Какие преимущества дает внедрение АСКУЭ:
- Оперативное получение точной информации о энергопотреблении
- Возможность дистанционного сбора показаний
- Контроль за балансом электроэнергии в режиме реального времени
- Выявление хищений электроэнергии
- Снижение потерь электроэнергии
- Оптимизация энергопотребления
Из каких элементов состоит система АСКУЭ
АСКУЭ включает в себя следующие основные компоненты:
Приборы учета электроэнергии
Это электронные счетчики с цифровым интерфейсом для передачи данных. Они устанавливаются у потребителей и измеряют объем потребленной электроэнергии.
Устройства сбора и передачи данных (УСПД)
УСПД собирают информацию с группы счетчиков и передают ее в центр сбора данных. Они могут накапливать и хранить информацию.
Каналы связи
Для передачи данных могут использоваться различные каналы:
- Проводные линии (телефонные, оптоволоконные)
- Радиоканал
- GSM/GPRS
- Передача данных по силовой сети PLC
Сервер сбора и обработки данных
Это компьютер со специализированным программным обеспечением для приема, хранения, обработки и анализа данных о энергопотреблении.
Автоматизированные рабочие места (АРМ)
АРМы позволяют операторам работать с системой — просматривать данные, формировать отчеты и т.д.
Как происходит установка системы АСКУЭ
Внедрение АСКУЭ осуществляется в несколько этапов:
- Проектирование системы с учетом особенностей объекта
- Выбор и закупка необходимого оборудования
- Монтаж приборов учета, УСПД, каналов связи
- Настройка сервера и программного обеспечения
- Пусконаладочные работы
- Обучение персонала
- Опытная эксплуатация системы
При выборе подрядчика для установки АСКУЭ важно обращать внимание на:
- Опыт компании в реализации подобных проектов
- Наличие всех необходимых лицензий и сертификатов
- Комплексный подход — от проектирования до обслуживания
- Использование качественного сертифицированного оборудования
Где применяется АСКУЭ
Системы АСКУЭ востребованы в различных сферах:
- Многоквартирные жилые дома
- Промышленные предприятия
- Офисные и торговые центры
- Бюджетные организации
- Сетевые энергокомпании
В многоквартирных домах АСКУЭ позволяет:
- Автоматизировать сбор показаний со всех квартир
- Контролировать расход электроэнергии на общедомовые нужды
- Выявлять хищения электроэнергии
- Дистанционно отключать неплательщиков
Для промышленных предприятий преимущества АСКУЭ:
- Точный учет расхода электроэнергии по подразделениям
- Оптимизация графиков энергопотребления
- Снижение затрат на электроэнергию
- Контроль качества электроэнергии
Перспективы развития систем АСКУЭ
Основные тенденции в развитии АСКУЭ:
- Интеграция с другими системами автоматизации зданий
- Использование технологий интернета вещей (IoT)
- Применение облачных технологий для хранения и обработки данных
- Внедрение интеллектуальных алгоритмов анализа энергопотребления
- Развитие мобильных приложений для пользователей АСКУЭ
Таким образом, системы АСКУЭ являются важным инструментом для повышения энергоэффективности и оптимизации затрат на электроэнергию. Их внедрение позволяет добиться значительной экономии как для отдельных потребителей, так и для энергосистемы в целом.
Что такое система АСКУЭ — Сам электрик
Учет расхода как электрической, так и любой другой энергии, требует точности, оперативности и определенной степени автоматизации, за счет которой создается удобство пользования энергоресурсами. Для качественного повышения уровня контроля над потреблением и учетом электроэнергии существует специальная автоматизированная система, о которой пойдет речь далее. В этой статье мы рассмотрим устройство, назначение, принцип работы и порядок монтажа АСКУЭ.
- Что это такое
- Для чего нужен автоматизированный учет
- Из чего состоит система
- Монтаж АСКУЭ
Что это такое
Автоматизированная система коммерческого учета электроэнергии – так выглядит расшифровка аббревиатуры АСКУЭ. Ее применение в многоквартирном доме дает возможность снять показания электросчетчиков с каждой квартиры и довести их через линии связи, которые защищены кодировкой, до сервера для последующей их обработки. С помощью АСКУЭ можно максимально быстро и в каждый отрезок времени принимать решения об изменении режима работы электрооборудования, осуществлять оперативные расчеты потребленной электроэнергии, оперативно отслеживать баланс.
Можно говорить, что монтаж системы будет удобен на объектах, где множественные точки потребления электроэнергии разбросаны по разным местам и объединены в одну сеть. Примером таких объектов являются гаражные кооперативы, уже рассмотренный многоквартирный дом, разнообразные виды поселков, будь-то дачный либо коттеджный. Помимо бытовой сферы, невозможно представить без системы АСКУЭ промышленные и транспортные предприятия, порты и железные дороги, перегрузочные терминалы и аэропорты.
Если говорить конкретно о сборе показаний, то подключение АСКУЭ предоставляет возможность точно и в срок собрать данные со всех счетчиков по отдельности, минимизирует вероятность ошибки ручного переписывания показаний, не нужно обеспечивать набор сотрудников, занимающихся сбором и правильной обработкой показаний приборов учета.
Для чего нужен автоматизированный учет
Назначение автоматизированной системы заключается в сборе данных о количестве израсходованной или отпущенной электрической энергии за определенный промежуток времени, обработке полученной информации, составлении прогнозов и анализе потребления, произведении расчетов за предоставленные объемы электроэнергии.
- Сбор данных по потребленной электроэнергии с потребителя.
- Передача данных посредством канала связи, который кодирован.
- Обработка и анализ информации на вычислительных машинах.
Из чего состоит система
Рассматривать строение АСКУЭ целесообразно, разбив ее мысленно на некие блоки. Таких блоков будет три. Это общепринятая и наиболее распространенная компоновка, которая составляет основу системы.
Блок №1 включает в себя приборы учета энергии, которые представляют собой электронный либо индукционный электросчетчик. Они устанавливаются у потребителя. Если установлен счетчик нового типа (электронный), то сбор информации производится через встроенный специальный порт связи. На данный момент большинство производимых приборов учета оснащены интерфейсом для включения в АСКУЭ. Если же счетчик старого образца, то есть индукционный, то применяется считывающее устройство и передача данных ведется уже непосредственно с этого датчика.
Блок №2 выполняет функцию связи. Показания, собранные с помощью первого блока с потребителей должны быть переданы и надежно защищены от неправомерного доступа. Выполнить данную функцию возможно посредством монтажа следующих линий связи:
- мобильная связь различных стандартов GPRS, 3G либо по wi-fi;
- телефонные линии связи;
- передача с помощью сети интернет;
- совокупность всех способов, для наилучшей работы системы.
Блок №3 представляет собой совокупность современных специализированных средств компьютерной обработки полученных данных. С его помощью показания счетчиков будут собраны, обработаны и проанализированы. Технически он состоит из какого-либо сервера или компьютера с установленным программным обеспечением, которое позволит оптимально настроить все части системы.

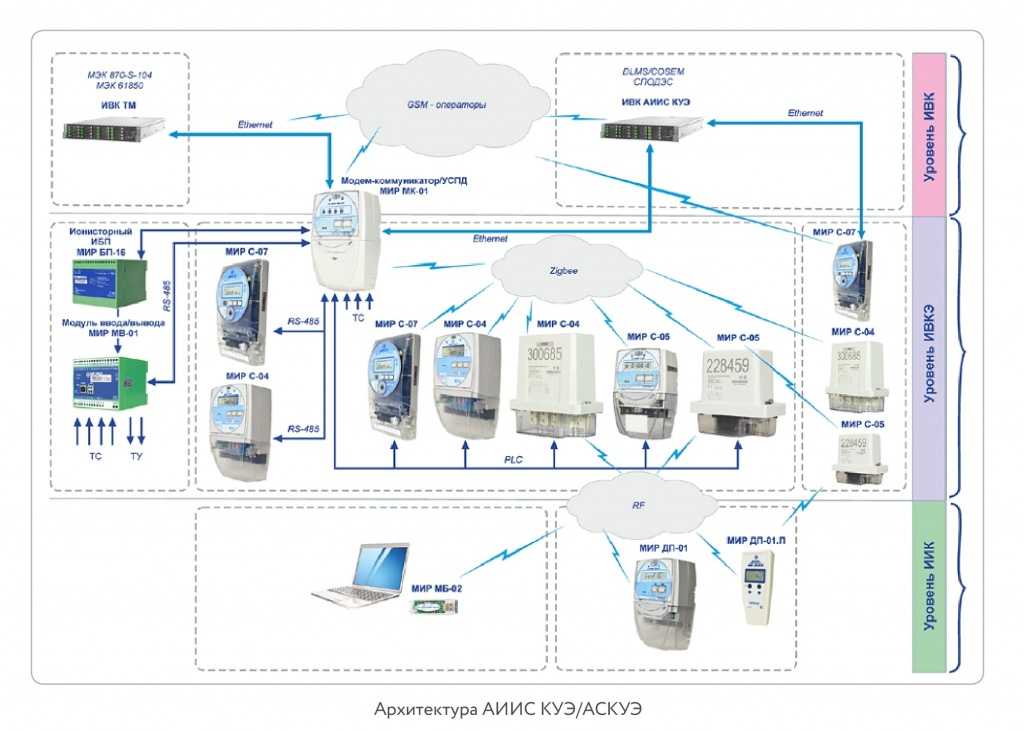

Если визуально представить систему, то она будет иметь вид как на схеме ниже:
Еще один рисунок показывает схему АСКУЭ многоэтажного дома:
Монтаж АСКУЭ
Проектирование – самый первый этап внедрения системы, от его проведения зависят дальнейшие успешные установка и подключение АСКУЭ.
В процессе проектирования учитываются такие особенности объекта, как ресурсы, учет которых будет вестись, а также объемы производства предприятия. На основании расчетов количество и вид применяемого оборудования при установке системы может меняться и есть время для подбора нужных приборов, которые будут соответствовать требованиям.
Установка – следует за проведением расчетных и проектировочных работ. Этот этап включает в себя:
- Монтаж необходимого оборудования – приборы учета, модемы, серверы, компьютеры.
- Прокладка и монтаж кабельных линий.
- Подключение оборудования.
- Наладка оборудования.
Работы по установке и подключению АСКУЭ выполняют подрядные организации. Они могут выполнить такие мероприятия:
- изучение объекта, выбор оборудования и составление проектной документации;
- согласование в органах Энергосбыта, проведение монтажных и пусконаладочных работ;
- настройка компьютерного обеспечения, проведение консультаций, гарантийное обслуживание оборудования.
При возникновении проблем, неполадок и сбоев в работе системы можно обращаться к любому подрядчику, который специализируется на построении данных систем.
Монтаж системы АСКУЭ ведется согласно четким требованиям и пожеланиям заказчика, учитывая также конкретные данные объекта. Огромное значение имеет не только этап проектирования и установки, но и настройка системы. Поэтому чрезвычайно важно выставить правильные параметры работы, а также надежно подключиться по каналу связи, который выбран заказчиком услуги. Именно от этих факторов и будет зависеть все последующее функционирование системы.
Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:
Порядок подключения
Вот мы и рассмотрели устройство, назначение и принцип работы АСКУЭ. Если есть вопросы, задавайте их в комментариях или же на нашем форуме для электриков.
Будет интересно прочитать:
- Преимущества и недостатки двухтарифных счетчиков электроэнергии
- Что такое АСТУЭ
- Для чего нужно перепрограммирование электросчетчика
- Причины потерь электроэнергии
Что такое система АСКУЭ? Расшифровка термина, принцип работы и назначение АСКУЭ
В наш век автоматизации многих процессов оставить в стороне учет электроэнергии было бы неразумно, особенно, принимая в учет возможности современной технической базы. Внедрение подобных АС позволяет решить несколько задач, начиная с отслеживания баланса отдельно взятого потребителя и заканчивая принятием оперативного решения по изменению схемы электроснабжения. АСКУЭ — один из вариантов оптимального решения, предлагаем ознакомиться с основными тезисами.
Расшифровка аббревиатуры АСКУЭ
Название расшифровывается следующим образом:
- А – автоматизированная.
- С – система.
- К – коммерческого.
- У –учета.
- Э –электроэнергии.
Иногда в название добавляется уточнение, описывающее характер комплекса — «информационно-измерительный». В таком случае аббревиатура преображается в АИИС КУЭ или АИСКУЭ.
Среди принятых сокращений можно встретить созвучные названия, например: АСДУЭ или АСТУЭ, но это совершенно другие комплексы автоматизации. Первая обеспечивает диспетчерское управление электроснабжением (ДУЭ), вторая хоть и является системой учета, но она несет в себе техническую, а не коммерческую составляющую. Подробно о различии между этими АС будет рассказано ниже.
Функции системы АСКУЭ и её назначение
Функциональное назначение данного комплекса — автоматизация процесса учета расхода электроэнергии для производства расчетов с ее потребителями. Помимо этого, АС на основе собранной информации формирует ряд отчетов, используемых при построении прогнозов потребления, расчетов стоимостных показателей и т.д.
Для выполнения перечисленных выше задач, необходимо выполнить следующие условия:
- Каждый потребитель электроэнергии должен установить электронный прибор учета, оборудованный модулем для передачи сигналов (например, GSM модем). Электронный электросчетчик Энергомера, оборудованный интерфейсом для передачи данных.
- Система связи, обеспечивающая передачу сигналов от приборов учета к центру их обработки. Виды связи систем АСКУЭ
- Организация центров приема и обработки данных. Это аппаратно-программные комплексы (далее АПК). Один из элементов аппаратно-программного комплекса — шкаф АСКУЭ
- В некоторых случаях, между центром приема и приборами учета устанавливаются специальные устройства – сумматоры, в которых «аккумулируются» данные перед тем, как они отправляются на сервер.
Электронный электросчетчик Энергомера, оборудованный интерфейсом для передачи данных.Принцип работы АСКУЭ
Алгоритм работы комплекса можно описать следующим образом:
- Электронные счетчики (Меркурий, Энергомера и т. д.) единовременно посылают сигнал. Частота (периодичность) передачи данных определяется АС.
- Данные архивируются в сумматорах, откуда идет их передача на сервер сбора и обработки. В незагруженной АС допускается передача напрямую серверу.
- Обработка данных АПК.
д.) единовременно посылают сигнал. Частота (периодичность) передачи данных определяется АС.Собственно, данный алгоритм работы используется во всех АС энергоучета и контроля. Разница между автоматизированными комплексами заключается в их функциональном назначении, что отражается на анализе и обработке. Для примера приведем различия между коммерческими и техническими системами (АСТУЭ):
- Алгоритм обработки данных, для расчета с потребителями, максимально оптимизирован под данную задачу.
- данные, поступающие в коммерческий центр обработки, используется для формирования счетов потребителям, то есть, по сути это внутренний «продукт» энергокомпании.
- Согласно законодательству, счетчики учета обязаны иметь все потребители, в то время, как система АСТУЭ внедряется для решения внутренних задач того или иного хозяйствующего объекта. Например, для мониторинга энергопотребления, анализа его структуры и выработки общей энергосберегающей программы и других задач АСУ ТП.
Например, для мониторинга энергопотребления, анализа его структуры и выработки общей энергосберегающей программы и других задач АСУ ТП.Для понимания структуры АС коммерческого учета, приведем несколько примеров схем реализации.
Схема АСКУЭ в СНТКак видите в данной схеме приборы учета, установленные у каждого потребителя, передают сигналы на сумматор, откуда осуществляется передача в центр обработки. Такая реализация практикуется в дачных поселках и садоводствах
Обратим внимание, что подобная АС может использоваться как для учета расхода электрики (электрического тока), так и холодной и горячей воды. Пример такой реализации в жилом доме показан ниже.
Схема системы АСКУЭ домаОсновные элементы АСКУЭ
Как видите, автоматизированная система учета включает в себя ряд элементов (подразделений), которые выполняют определенные задачи. Подобную структуру принято разделять на три уровня. Расскажем детально о назначении каждого из них.
Элементы первого уровня
К таковым относятся электронные приборы учета, у которых имеется специальный модуль, позволяющий отправлять сигналы в центр сбора.
В России практикуется использование интерфейса RS-485, это стандарт асинхронной передачи данных, применяемый в системах автоматизации. Его упрощенная организация представлена ниже.
Основной недостаток подобного устройства – ограничение количества приемо-передатчиков, их не может быть более 32. Выходом из этого может быть каскадирование системы, а именно установка сумматоров, «аккумулирующих» данные от различных источников. Изображение такого прибора показано на рисунке 7.
Рисунок 7. Устройство сбора и передачи данных (УСПД)Обратим внимание, что разработка АС на базе интерфейса RS-485 велась в то время, когда использование GSM было экономически не обосновано. На текущий момент ситуация радикально изменилась.
Связующее звено (элементы второго уровня)
Данный уровень используется для организации транспортировки данных к центру обработки. На текущий момент большинством приборов учета используется интерфейс RS-485, несмотря на то, что данный способ является явно устаревшим.
Сложившаяся ситуация вызвана инертностью структур, отвечающих за стандартизацию, что несколько притормаживает внедрение новой технической базы.
Центр обработки (завершающее звено)
Данный элемент представляет собой АПК, в который поступают и обрабатываются информационные сигналы. Его характеристики напрямую зависят от объема поступающих данных и наличия дополнительных функций системы. Исходя из этих технических условий, для комплекса АС подбираются компьютерные мощности и программное обеспечение.
О технических требованиях к системе
Поскольку надежность работы системы напрямую зависит от первого уровня, то основные требования предъявляются к приборам учета. Именно от их точность определяет достоверность данных.
Не менее важным показателем системы является допустимая погрешность при трансфере данных. Данный момент требует небольшого уточнения. Телеметрический выход прибора транслирует последовательность импульсов с частотой, соответствующей потребляемой мощности.
Помехи и тепловые шумы могут вносить погрешность в такие данные, то есть влиять на отчет импульсов.
Чтобы избежать этого, информация передается в двоичном коде, высокий и низкий импеданс сигнала соответствует «1» и «0». Для проверки достоверности данных их определенная порция (как правило, байт) кодируется контрольной сумой.
Бытует мнение, что цифровая форма передачи защищена от погрешностей. Данное утверждение не является корректным, поскольку протокол передачи допускает определенную вероятность ошибки (необнаруженная ошибка). Собственно, данный недостаток, в той или иной мере, присущ любой системе передачи данных. Для уменьшения размера допустимой погрешности применяются специальные алгоритмы обработки.
Компании, занимающиеся разработкой АС, обязаны придерживаться типовых технических требований, разработанных ЕЭС Российской Федерации. В данных нормах указаны точностные характеристики информационного сигнала, класс точности приборов учета, рекомендуемое программное обеспечение, а также другие требования, необходимые для надежной работы системы.
Соответственно, производители измерительных приборов, также должны учитывать принятые нормы.
Внедрение
Установка систем АСКУЭ производится по следующему алгоритму:
- Создание рабочего проекта, где разрабатывается структура системы и ее отдельные уровни, составляется чертеж и другая сопутствующая конструкторская документация.
- Выбирается система передачи данных, с учетом преимуществ, недостатков и возможностей технической реализации.
- На основе проектной сметы приобретается необходимое оборудование.
- Производится монтаж и настройка (наладка) АПК.
- Осуществляется подбор состава обслуживающего персонала и, при необходимости его обучение.
- Ввод системы в эксплуатацию.
Обратим внимание, что экономия на проекте, незамедлительно отразится на функциональности.
Из-за недочетов могут расходиться данные с реальными показаниями счетчиков энергии, в результате использование такого комплекса будет не эффективным.
, принцип работы, порядок установки
Учет потребления как электрической, так и любой другой энергии требует точности, оперативности и определенной степени автоматизации, за счет чего создается удобство использования энергоресурсов. Для качественного повышения уровня контроля за потреблением и учета электроэнергии существует специальная автоматизированная система, о которой речь пойдет далее. В этой статье мы рассмотрим устройство, назначение, принцип работы и порядок установки АСКУЭ.
- Что это такое
- Для чего нужен автоматизированный учет?
- Из чего состоит система
- Установка АСКУЭ
Что это такое
Автоматизированная система коммерческого учета электроэнергии — так выглядит расшифровка аббревиатуры АСКУЭ. Его использование в многоквартирном доме позволяет снимать показания электросчетчиков с каждой квартиры и выводить их по линиям связи, защищенным шифрованием, на сервер для их последующей обработки.
С помощью АСКУЭ можно максимально быстро и в любой интервал времени принимать решения об изменении режима работы электрооборудования, проводить оперативные расчеты потребляемой электроэнергии, оперативно контролировать баланс.
Можно сказать, что установка системы будет удобна на объектах, где несколько точек потребления электроэнергии разбросаны в разных местах и объединены в одну сеть. Примером таких объектов являются гаражные кооперативы, уже рассмотренный многоквартирный дом, различные типы поселков, будь то коттедж или коттедж. Помимо бытовой сферы невозможно представить промышленные и транспортные предприятия, порты и железные дороги, перевалочные терминалы и аэропорты без системы АСКУЭ.
Если говорить конкретно о сборе показаний, то подключение автоматизированной системы учета и контроля обеспечивает возможность точного и своевременного сбора данных со всех счетчиков в отдельности, сводит к минимуму вероятность ошибок при ручном переписывании показаний, и нет необходимости обеспечить набор сотрудников, занимающихся сбором и корректной обработкой показаний приборов учета.
Для чего нужен автоматизированный учет?
Назначение автоматизированной системы — сбор данных о количестве потребленной или отпущенной электрической энергии за определенный период времени, обработка полученной информации, составление прогнозов и анализ потребления, расчет объемов отпущенной электроэнергии. Исходя из этого, принцип работы АСКУЭ включает следующие основные этапы:
- Сбор данных о потребленной электроэнергии от потребителя.
- Передача данных по каналу связи, который закодирован.
- Обработка и анализ информации на ЭВМ.
Из чего состоит система
Целесообразно рассмотреть структуру АСКУЭ, разбив ее мысленно на определенные блоки. Таких блоков будет три. Это общепринятая и наиболее распространенная компоновка, составляющая основу системы.
Блок №1 включает счетчики электроэнергии, которые являются электронными или индукционными электросчетчиками. Они устанавливаются у потребителя. Если устанавливается счетчик нового типа (электронный), то сбор информации осуществляется через встроенный порт специальной связи.
На данный момент большинство выпускаемых приборов учета оснащены интерфейсом для включения в АСКУЭ. Если счетчик старого образца, то есть индукционный, то используется считыватель и данные передаются непосредственно с этого датчика.
Блок №2 выполняет функцию связи. Показания, собираемые первым блоком от потребителей, должны передаваться и надежно защищаться от несанкционированного доступа. Выполнение данной функции возможно путем установки следующих линий связи:
- мобильная связь различных стандартов GPRS, 3G или wi-fi;
- телефонных линий связи;
- передача через Интернет;
- совокупность всех способов для наилучшей работы системы.
Блок №3 представляет собой совокупность современных специализированных средств компьютерной обработки полученных данных. С его помощью будут собираться, обрабатываться и анализироваться показания счетчиков. Технически он состоит из сервера или компьютера с установленным программным обеспечением, которое позволит оптимально настроить все части системы.
Если представить систему, то она будет выглядеть как на схеме ниже:
На другом рисунке представлена схема автоматизированной системы учета электроэнергии для многоэтажного дома:
Монтаж АСКУЭ
Проектирование – самый первый этап внедрения системы; от ее внедрения зависит дальнейший успешный монтаж и подключение АСУТП энергоменеджмента. В процессе проектирования учитываются такие особенности объекта, как ресурсы, которые будут учитываться, а также объем производства предприятия. На основании расчетов количество и тип оборудования, используемого при установке системы, может меняться и есть время для выбора необходимых устройств, которые будут соответствовать требованиям.
Монтаж — следует за проведением расчетно-проектных работ. Этот этап включает в себя:
- Установка необходимого оборудования — приборов учета, модемов, серверов, компьютеров.
- Прокладка и монтаж кабельных линий.
- Подключение оборудования.
- Наладка оборудования.
Монтаж и подключение АСКУЭ выполняется подрядными организациями. Они могут выполнять такие действия:
- изучение объекта, выбор оборудования и проектная документация;
- согласование в органах Энергосбыта, монтажные и пусконаладочные работы;
- настройка программного обеспечения компьютера, консультации, гарантийное обслуживание оборудования.
При возникновении проблем, неполадок и сбоев в работе системы вы можете обратиться к любому подрядчику, специализирующемуся на построении этих систем.
Монтаж системы АСКУЭ осуществляется в соответствии с четкими требованиями и пожеланиями заказчика с учетом также специфических данных объекта. Большое значение имеет не только этап проектирования и монтажа, но и настройка системы. Поэтому крайне важно задать правильные параметры работы, а также надежно подключиться по тому каналу связи, который выбран заказчиком. Именно от этих факторов будет зависеть все последующее функционирование системы.
Напоследок рекомендуем посмотреть видео, в котором наглядно показано, как подключить АСКУЭ:
Порядок подключения
Итак, мы рассмотрели устройство, назначение и принцип работы АСКУЭ. Если у вас есть вопросы, задавайте их в комментариях или на нашем форуме для электриков.
Будет интересно почитать:
- Преимущества и недостатки двухтарифных счетчиков электроэнергии
- Что такое АСТУЭ
- Зачем нужно перепрограммировать электросчетчик
- Причины потери электроэнергии
Порядок подключения
Опубликовано: Обновлено: 25.07.2019 Пока без коментариев
6 метров.
ч. отключения) для должников путем ввода лимита электропотребления в счетчик. Минимальная конфигурация системы Минимальная конфигурация системы включает в себя пакет программного обеспечения, ручной блок, соединительный кабель для портативного блока/компьютера, соединительный кабель для портативного блока/канала данных и один или несколько каналов связи, включая кабель типа UTP и ДБ-9М штекер.
Пример установки системы Пример установки системы АСКУЭ на один подъезд десятиэтажного жилого дома с четырьмя метрами на одну лестничную площадку показан на рисунке ниже.
