Что такое диммер и для чего он нужен

Диммер (от англ. dimmer — затемнитель) — это электронное устройство, позволяющее плавно регулировать яркость светильников. Основное назначение диммера — изменять интенсивность освещения в помещении в зависимости от потребностей.

Главные функции диммера:

• Плавная регулировка яркости освещения
• Экономия электроэнергии за счет снижения мощности ламп
• Создание нужной атмосферы в помещении
• Продление срока службы ламп
• Возможность дистанционного управления освещением

Диммеры позволяют настраивать комфортный уровень освещенности для разных ситуаций — яркий свет для работы, приглушенный для отдыха. Это делает их очень удобными в использовании.

Принцип работы диммера

Как работает диммер для регулировки яркости ламп? Принцип действия основан на изменении напряжения, подаваемого на лампу:

1. Диммер подключается в разрыв фазного провода, идущего к светильнику.
2. При вращении ручки диммера изменяется сопротивление в цепи.
3. Это приводит к уменьшению или увеличению напряжения на лампе.
4. В результате меняется яркость свечения.

Современные электронные диммеры работают по принципу широтно-импульсной модуляции (ШИМ). Они быстро включают и выключают напряжение на лампе с определенной частотой. Чем больше длительность включенного состояния, тем ярче горит лампа.

Виды диммеров

Диммеры различаются по конструкции, способу управления и типу совместимых ламп. Основные разновидности:

По конструкции:

• Встраиваемые (для монтажа в подрозетник)
• Накладные (крепятся на поверхность стены)
• Модульные (для установки в электрощит)

По способу управления:

• Поворотные (регулировка вращением ручки)
• Клавишные (кнопочное управление)
• Сенсорные (управление касанием)
• Дистанционные (с пультом или через приложение)

По типу ламп:

• Для ламп накаливания
• Для галогенных ламп
• Для светодиодных ламп
• Универсальные

При выборе важно учитывать тип используемых ламп и требуемый функционал. Универсальные модели подходят для большинства типов ламп.

Преимущества использования диммеров

Применение диммеров для регулировки освещения дает ряд существенных преимуществ:

1. Экономия электроэнергии. При снижении яркости уменьшается потребляемая мощность.
2. Увеличение срока службы ламп. Работа на пониженной мощности продлевает ресурс.
3. Создание комфортного освещения. Можно настроить нужную яркость для любых задач.
4. Улучшение дизайна интерьера. Приглушенный свет создает уютную атмосферу.
5. Защита глаз. Возможность снизить яркость при длительной работе.

Все это делает диммеры очень полезными устройствами для домашнего и офисного освещения. Они позволяют сделать его более функциональным и экономичным.

Как выбрать подходящий диммер

При выборе диммера нужно учитывать несколько важных факторов:

• Тип используемых ламп (накаливания, светодиодные и т.д.)
• Суммарная мощность подключаемых светильников
• Способ управления (поворотный, кнопочный, сенсорный)
• Необходимость дистанционного управления
• Возможность работы с системой «умный дом»
• Дизайн и цвет корпуса

Диммер должен подходить под тип ламп и иметь достаточную мощность. Для светодиодных ламп нужны специальные LED-диммеры. Важно также учитывать особенности монтажа и подключения.

Установка и подключение диммера

Установка диммера вместо обычного выключателя не представляет сложности, но требует соблюдения правил безопасности. Порядок действий:

1. Отключить электричество на щитке.
2. Снять старый выключатель.
3. Подключить провода к клеммам диммера согласно схеме.
4. Установить диммер в подрозетник.
5. Проверить работу и отрегулировать минимальную яркость.

При самостоятельном монтаже важно правильно определить фазный и нулевой провода. Если нет опыта работы с электрикой, лучше обратиться к специалисту.

Диммеры для разных типов ламп

Не все типы ламп одинаково хорошо работают с диммерами. Рассмотрим особенности регулировки яркости для разных источников света:

Лампы накаливания

Отлично поддаются диммированию. Можно использовать любые типы диммеров. Яркость регулируется от 0 до 100%.

Галогенные лампы

Хорошо работают с диммерами. Для низковольтных нужен специальный трансформатор. Диапазон регулировки 10-100%.

Светодиодные лампы

Требуют специальных LED-диммеров. Диапазон регулировки обычно 10-100%. Некоторые модели могут мерцать на малой яркости.

Люминесцентные лампы

Плохо поддаются диммированию. Нужны специальные электронные балласты. Диапазон регулировки ограничен.

При выборе диммера важно учитывать совместимость с конкретным типом ламп. Для смешанного освещения подойдут универсальные модели.

Современные технологии в диммерах

Развитие технологий привело к появлению «умных» диммеров с расширенным функционалом:

• Управление со смартфона через Wi-Fi или Bluetooth
• Интеграция с системами умного дома
• Голосовое управление через виртуальных ассистентов
• Программирование сценариев освещения
• Автоматическое включение по датчикам движения

Такие устройства позволяют создавать сложные системы освещения и управлять ими дистанционно. Это открывает новые возможности для организации комфортного и экономичного освещения.

Выбираем диммер

Стандартное электроустановочное изделие, диммер, позволяет отрегулировать яркость освещения, выбрать режим в зависимости от времени суток и настроения. Изделие помогает сократить потребление электроэнергии и повысить уровень комфорта.

Знакомьтесь: диммер

Диммерами называют регуляторы электрической мощности, позволяющие влиять на работу подключенной нагрузки. В качестве последней выступают люминесцентные, светодиодные и другие источники света.

Прародитель современных устройств, механический светорегулятор, появился в конце XIX века в США. Автор изобретения, Гранвилл Вудс, сконструировал и собрал прибор для одного из местных театров. Изделие использовалось для плавных затемнений сцены.

Принцип действия диммера

Простейшее светорегулирующее устройство можно изготовить на основе переменного резистора. Снижение яркости лампы в этом случае происходит за счет повышения сопротивления и уменьшения силы тока. В теории схема выглядит простой и эффективной, однако, на практике обнаруживаются минусы: низкий КПД и большой расход энергии, излишки которой выделяются в виде тепла. В итоге мы получаем перегревшийся регулятор и нисколько не уменьшившийся счет за электричество.

С приходом полупроводников, симисторов и транзисторов, диммеры стали компактнее и эффективнее. Электронный ключ отсекает передние или задние части синусоидальной волны напряжения. Чем больший участок оказывается отсеченным, тем меньше яркость подключенного к диммеру источника света.

Полупроводниковые модели уже не разбазаривают энергию, но также имеют недостатки: устройства генерируют помехи, влияющие на работу другой техники, особенно высокочувствительной. Проблема решается с помощью дополнительных конструктивных элементов — фильтров и дросселей. Кроме того, современные диммеры оснащаются защитными элементами, предохраняющими от перегрузок и короткого замыкания.

Что умеет диммер

Изменение яркости освещения – главный талант диммеров. В зависимости от модели, устройства также могут плавно включать или выключать освещение, заставлять лампы мигать, управлять источниками света автоматически. Более сложные модели умеют создавать эффект присутствия: включать осветительные приборы без участия человека.

Диммеры не только запоминают и воспроизводят последние настройки, но и держат в уме несколько вариантов освещения. Светорегуляторы могут управляться с нескольких точек в помещении и дистанционно. Производители умных устройств закладывают в них возможность сохранения доступа к настройкам из любой точки мира, где есть интернет.

Зачем все это нужно

Применение диммера поможет сделать обычный осветительный прибор многофункциональным. Устройства, светящие в полную силу, подойдут для активных занятий; пятидесятипроцентная яркость – для расслабления и отдыха, минимальная – для «дежурного» освещения.

Обычный светильник начинает работать за троих: создает функциональное освещение, мягкую подсветку и выполняет обязанности ночника.

Светорегуляторы уменьшают нагрузку на источники света, а значит, продлевают срок их службы. Кроме того, снижается расход электроэнергии. Постепенное включение освещения поможет проснуться с утра, а такое же отключение – с комфортом завершить день. Последнее будет актуальным для тех, кто не любит темноту, но не может уснуть при ярком свете. Автоматические функции упрощают жизнь и позволяют не тратить время на пустяки, вроде ежедневного подбора настроек освещения «методом научного тыка».

Эффект присутствия – бесценная вещь для тех, кто часто путешествует или ездит в командировки. Неожиданно включившееся освещение наверняка озадачит непрошеных гостей, положивших глаз на чужое добро. Ну а с функцией управления через интернет всегда можно проверить, погашен ли дома свет.

de7ecdb8-639c-4c9d-8c8a-9c8e76c954c7

Механизм светорегулятора (диммера) AtlasDesign поворотно-нажимной 315Вт бел. ATN000134

c0f89220-2f88-4193-8e6c-599a465fbad7

Механизм светорегулятора СП Etika 400Вт нажимн. бел. 672218

d4be83f3-3e34-4ef9-b2fb-04daf4e1befa

Механизм электронного клавишного светорегулятора 40-450 Вт, 2-модульный, серия Zenit, цвет антрацит N2260 AN 2CLA226000N1801

b11b767b-a04c-449f-bfd5-dbcce5204a9b

Светорегулятор чёрный матовый Fiore

28a56ea0-ed18-44fc-b8ea-f0de1d070bd2

Светорегулятор поворотно-нажимной бронза 12 Б0019363

Несколько советов по выбору диммера

• Учитывайте совместимость. Это не про гороскопы, а про умение светорегулятора «ладить» с разными лампами. Среди диммеров есть универсальные модели и изделия, специализирующиеся на конкретных источниках света, например, светодиодных или люминесцентных.

• Обращайте внимание на мощность. Характеристика всегда указывается если не в наименовании, то в описании продукта. Показатель измеряется в ваттах. Помимо общей мощности подключаемых источников света, производители могут прописать в инструкции и максимальное количество ламп или светильников.

• Не ищите бесплатный сыр. Разумно тратить деньги можно и нужно, а вот жадничать – не стоит. Откровенно дешевые изделия не отличаются высоким качеством комплектующих и материалов, а также сборки. Это сказывается на их долговечности не лучшим образом.

как он работает, принцип работы диммера для светодиодной лампы, для ламп накаливания и для энергосберегающих ламп,

Человек далекий от электричества вряд ли исчерпывающе ответит на вопрос — а что такое диммер? Но сталкиваться с работой этого электрического устройства приходилось многим. Сейчас мы более подробно попытаемся объяснить, что это такое и для чего он нужен.

Диммер — это маленький прибор, который служит для плавной регулировки и отключения света. Обычно он устанавливается вместо стандартного механического переключателя. Итак, давайте более подробно выясним, для чего они нужны.

Назначение

Диммеры делятся на два основных вида — механические и электронные.

Обратите внимание!



Механические уже практически не применяются из-за своей низкой функциональности, так как с помощью них осуществляется только плавная регулировка освещения.

Другое дело их электронные многофункциональные аналоги, которые предназначены для решения следующих задач:

1. Регулировка яркости освещения.
2. Имитация присутствия.
3. Возможность автоматического отключения.
4. Несколько режимов затемнения и мигания.
5. Дистанционное управление, в том числе, и голосовыми командами.

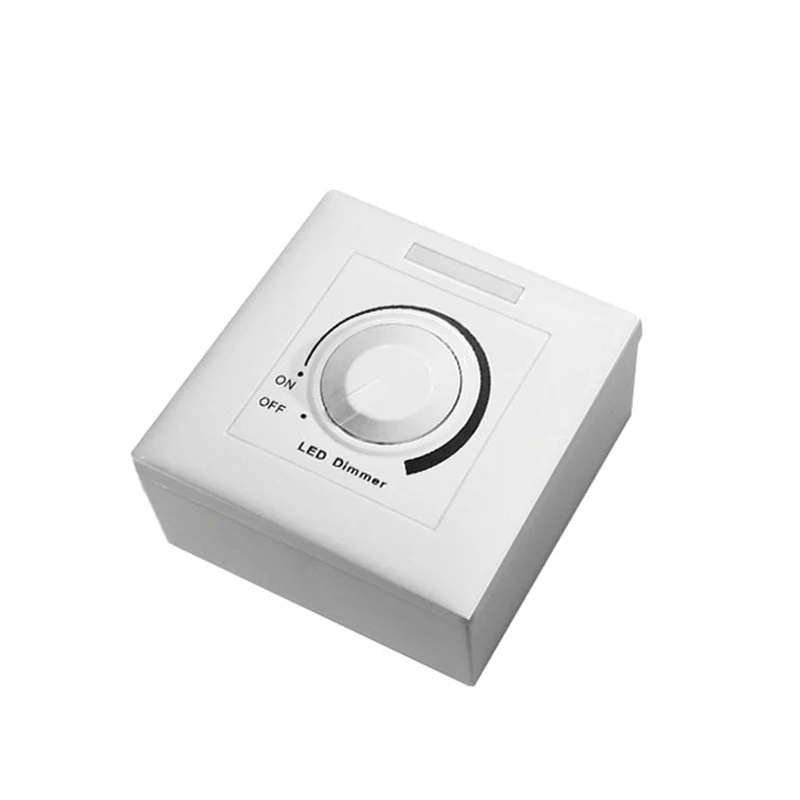

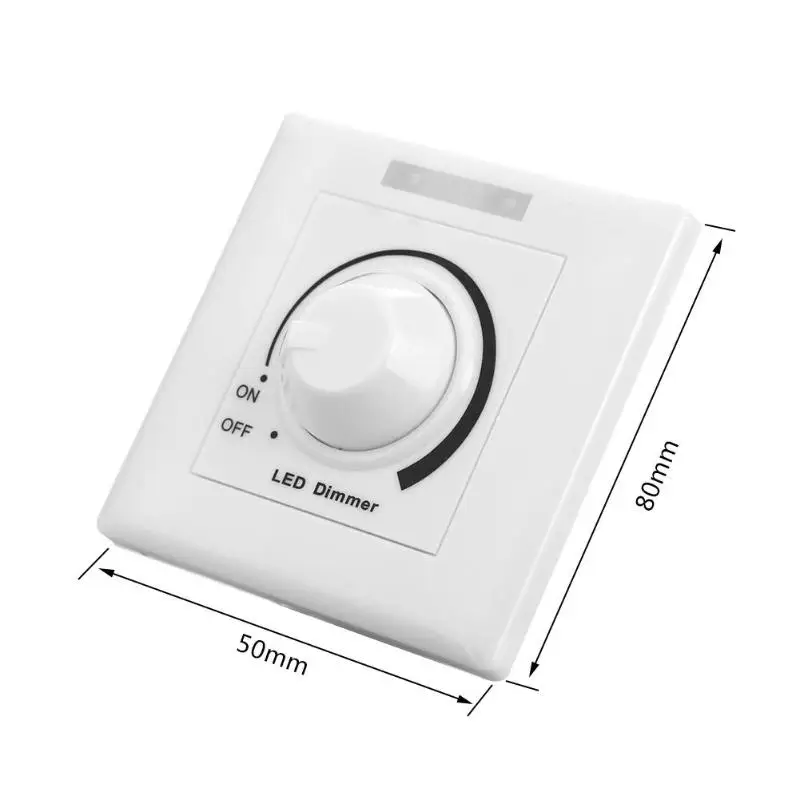

На фото диммер для светодиодных ламп 220в

Функции

Таким образом, проанализировав его функциональность, можно понять, что установка диммера позволяет решить вопрос экономии электричества и комфортного уровня освещения, увеличивает срок эксплуатации лампы и даже выполняет охранные функции, имитируя присутствие в доме хозяев путем заданного периодического включения и отключения света, в оставленной на время квартире.

Виды по типу управления

1. Диммеры с модульным управлением. Эти приборы часто устанавливаются в подъездах. Их монтируют в распредщитках и управляют при помощи переносных кнопок или выключателей клавишного типа.
2. Выключатель с диммером, вмонтированный в распределительную коробку. Такой выключатель управляется так же, как и в первом случае клавишным выключателем и переносной кнопкой.
3. Моноблочный диммер. Наиболее применяемый в повсеместной жизни прибор, который монтируется вместо стандартного выключателя.

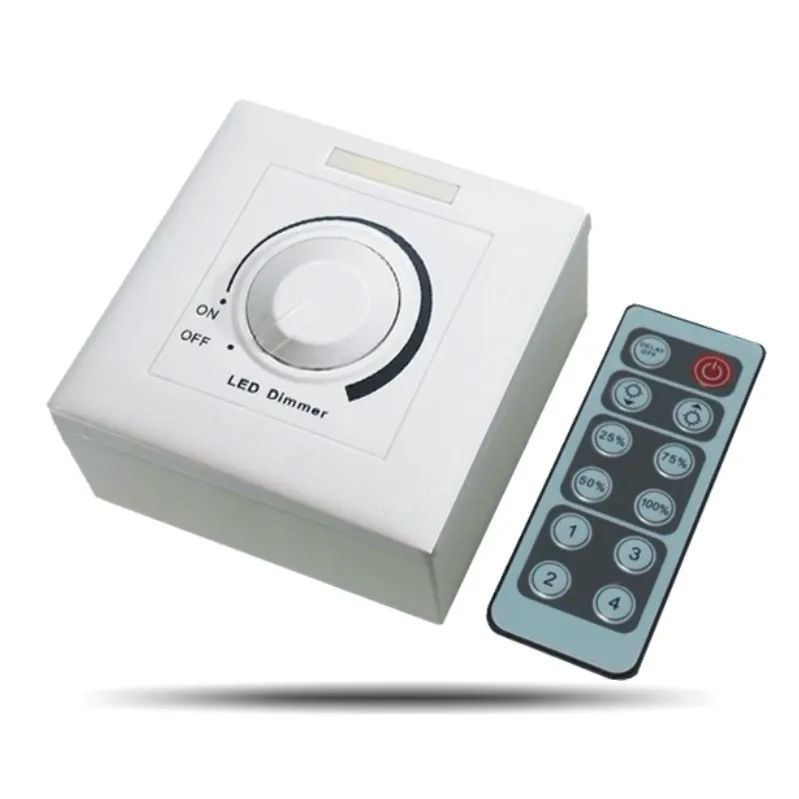

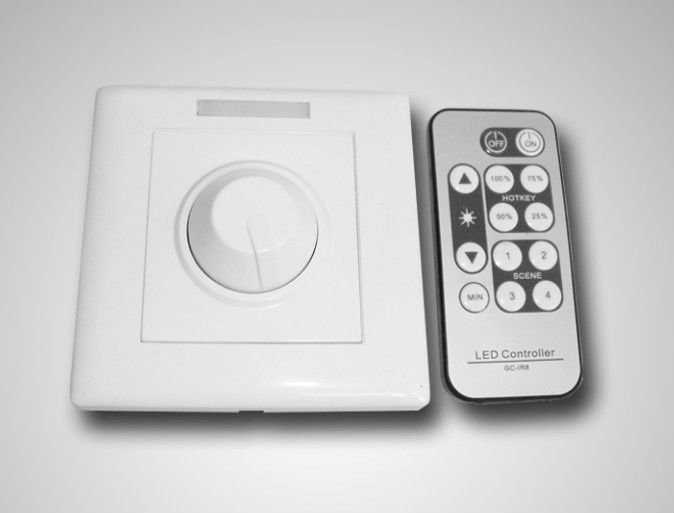

Диммер с пультом

Подвиды моноблочных диммеров

• Поворотно-нажимные устройства, которые управляются путем нажимания на ручку, а регулировка света осуществляется при помощи ее вращения.
• Клавишные приборы напоминают двойные выключатели. В данном случае выключение происходит путем нажатия на одну половину, а регулирование освещения на другую.

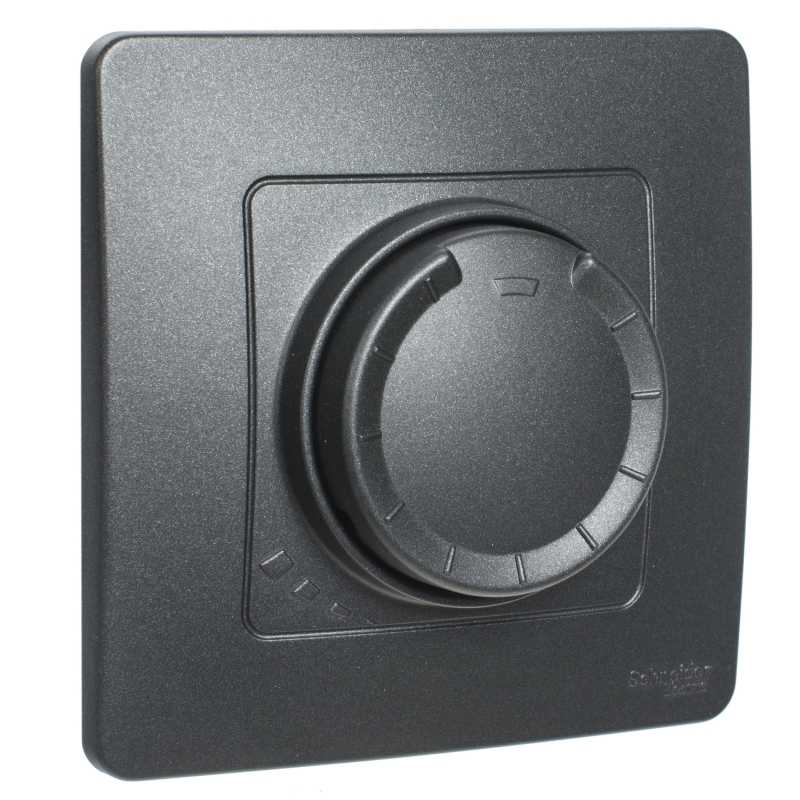

• Поворотные устройства управляются полностью, при помощи поворотных движений ручки. Щелчок означает включение-выключение диммер для ламп накаливания, а дальнейший поворот в сторону часовой стрелки регулирует яркость.
• Сенсорные диммеры по управлению подобны клавишным, но вместо клавиш, управление происходит сенсорами. Одна половина осуществляет переключение, а вторая плавно регулирует освещение.
• Диммеры с дистанционным пультом. Их работа может регулироваться и пультом и вручную.

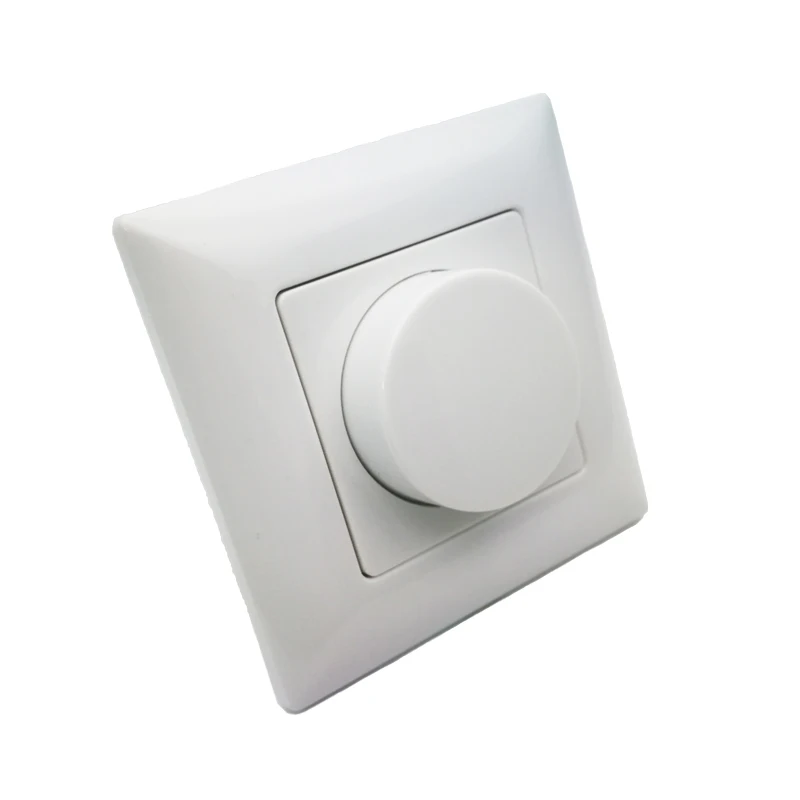

Простой диммер

Это интересно! Подсветка стен: использование светодиодной ленты, панно и обои с подсветкой

Классификация диммеров по типу осветительных приборов

1. Для галогенных осветительных приборов и ламп накаливания, работающих от сети в 220 В. Достаточно простой по устройству и принципу действия прибор, который увеличивает или уменьшает напряжение и таким образом, регулирует яркость. Недостаток таких устройств в том, что при изменении напряжения меняется спектр излучения и это приводит к изменению световой гаммы на красноватый цвет при минимальном освещении.
2. Для энергосберегающих ламп. Достаточно тяжело регулировать освещение таких видов ламп просто диммером, поэтому для нормальной работы, в дополнение к ним, идут специальные электронные пускатели. Но даже в этом случае, по мнению специалистов, эксплуатационный ресурс лампы снижается примерно на 150 часов. Про работу самого устройства можно сказать то же самое, ведь работа при постоянных перегрузках не увеличивает срок службы любых аппаратов.
3. Регулировка освещенности галогенных ламп низкого напряжения. Из-за присутствия в электросети понижающих трансформаторов, работа этих диммеров отличается некоторыми особенностями. Если применяется понижающий преобразователь обмоточного типа, то нужно устанавливать диммер с маркировкой RL, а если напряжение понижается электронной системой, то покупается прибор с обозначением C. Но лучшим вариантом будет приобретение диммера с уже встроенным понижающим трансформатором.
4. Светодиодные лампы. Диммер для светодиодных ламп 220В регулирует световые параметры не благодаря изменению напряжения, а благодаря регулировке длины импульса частоты тока. Рабочая частота тока, для такого типа ламп, составляет 300 кГц, поэтому при изменении освещенности она не будет мигать.

Дополнительную информацию об устройстве можно посмотреть в видео:

Кстати, достаточно часто, у покупателя возникает вполне резонный вопрос — осуществляется ли поддержка диммера в светодиодных лампах? Потому что часто, недобросовестные продавцы впихивают обычные диммеры для ламп накаливания и потом, приходя домой, покупатель обнаруживает неполадки в системе. Поэтому желательно более настойчиво выяснить при покупке, действительно ли выбранный вами диммер подходит к этим лампам.

На фото диммер своими руками

Схема подключения

Если вы собираетесь подключить прибор к сети, то схема подключения диммера выглядит практически одинаковой, как и для подсоединения обычного выключателя.

Для начала, отключаем ток и демонтируем старый выключатель из гнезда. После этого начинаем подготовку проводов, подрезая, а затем зачищая концы. Для дальнейшей правильной установки надо выяснить, где находится исходящая и приходящая фаза. Обычно это не составляет труда, так как на маркированных клеммах, фазы указаны с помощью стрелок.

Схема подключения

Определение фазы

Затем нужно будет выяснить, где находится приходящая фаза на проводах к которым был подключен старый выключатель. Это можно сделать при помощи тестера, который при ее определении засветится.

Обратите внимание!



Если вы устанавливаете диммер своими руками, то нужно понимать, что определение фазности является самым важным моментом при установке и подключении диммера.

После этого подсоединяем эти два провода к соответствующим клеммам. На завершающей стадии вставляем устройство в коробку и фиксируем его при помощи усиков и болтов. Затем надеваем рамку и проверяем наш прибор на работоспособность. Как видно, человек, который хоть раз менял выключатель, без труда и особых знаний сможет справиться с этой работой.

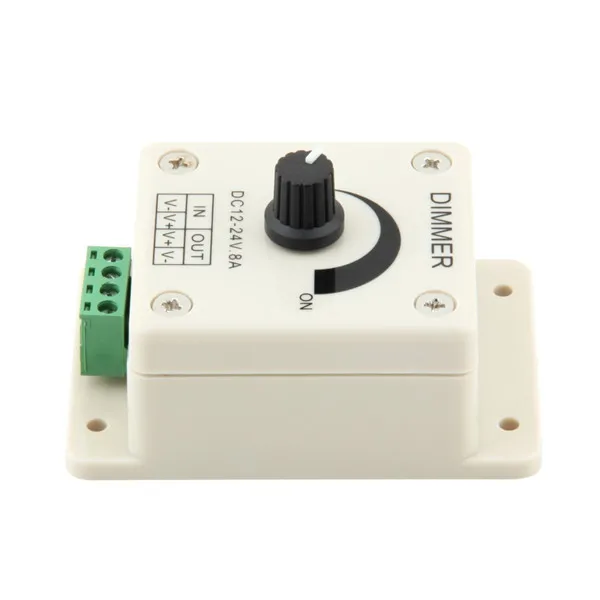

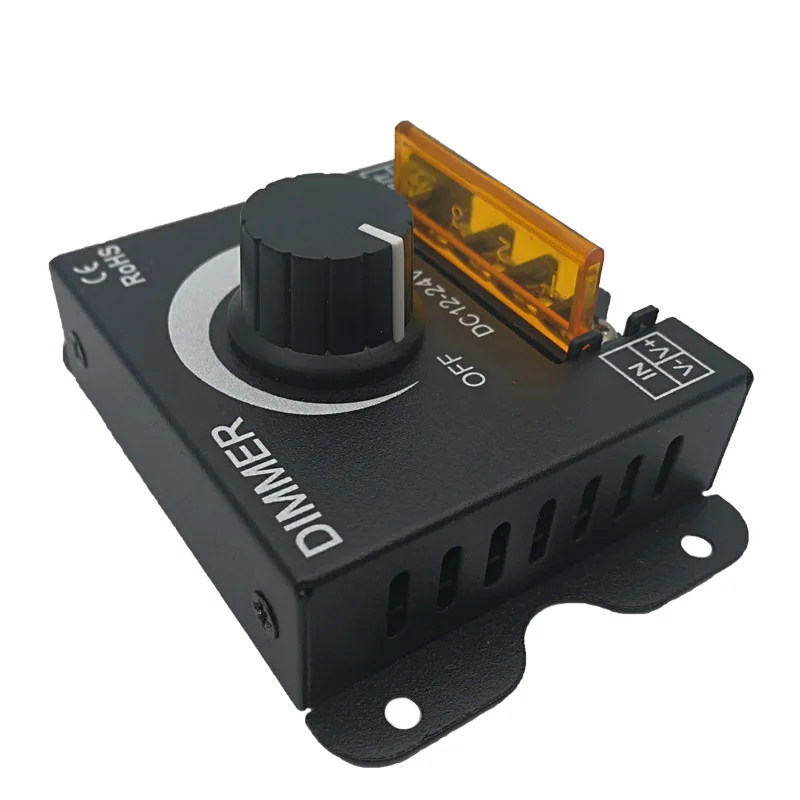

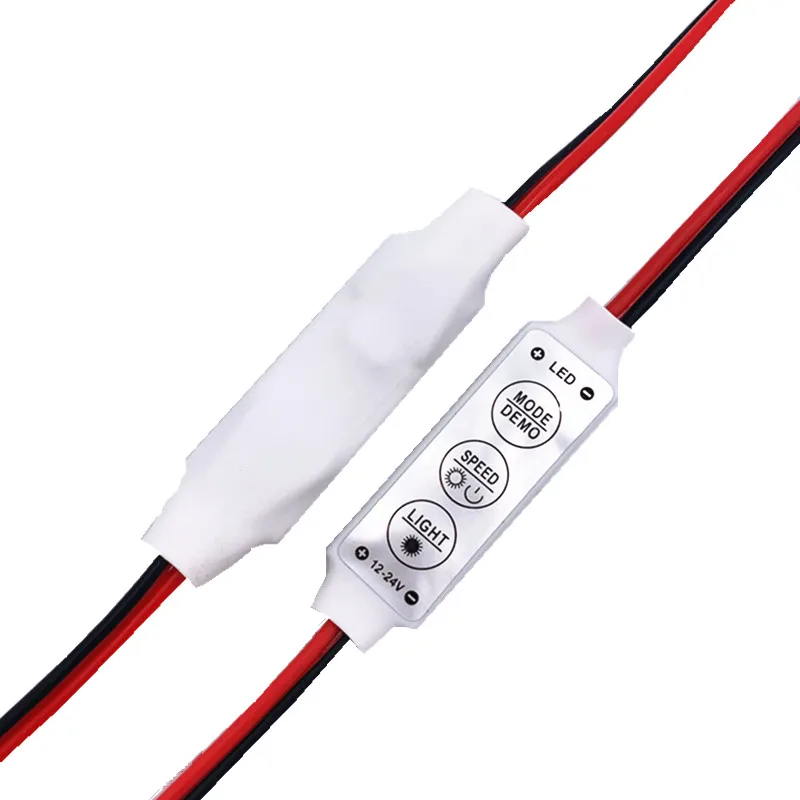

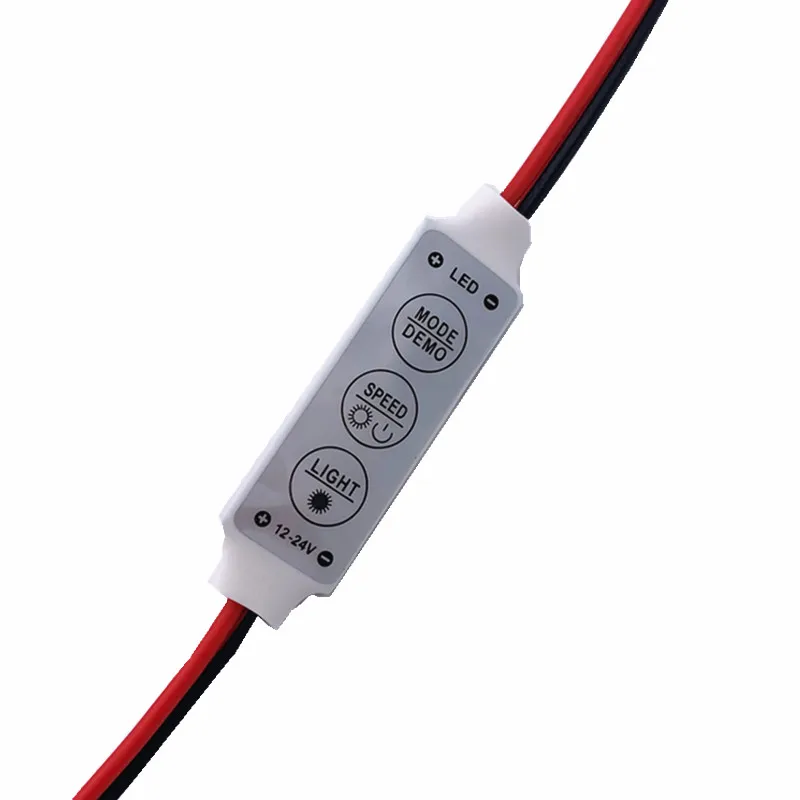

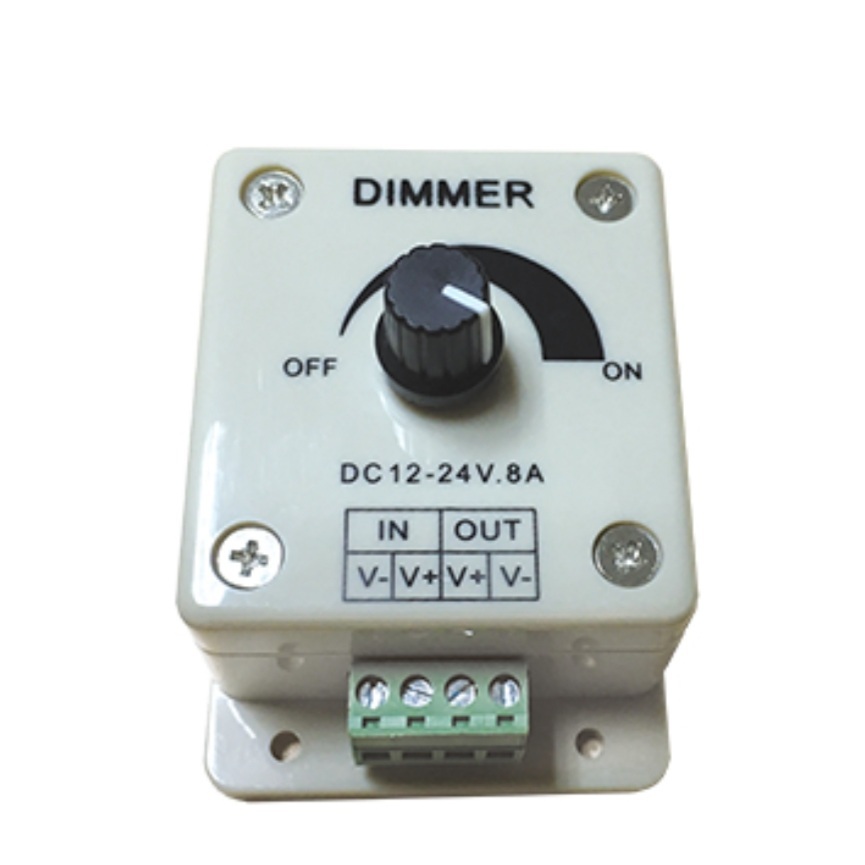

Диммер для светодиодной ленты

Светодиодная лента

В последнее время, для дизайнерского оформления внутреннего и наружного интерьера применяется диммер для светодиодной ленты. Светодиодная лента представляет собой подложку из диэлектрического материала, на которую устанавливаются светодиоды. На этой подложке нанесены дорожки, проводящие ток, которые защищены специальным покрытием. Такие ленты нашли свое применение в наружной подсветке зданий, а также для декора внутри помещения.

Широкое применение светодиодная лента нашла в автотюнинге, световом оформлении мебельного интерьера и рекламных конструкциях. По степени защищенности их можно разделить на два типа. Первые с обычной защитой, применяемые для внутренней подсветки помещений. Вторые влагостойкие, используются для внешнего декора и в оформлении бассейнов. Самостоятельное подключение светодиодной ленты нужно производить при наличии определенных навыков и знаний. При отсутствии таковых нужно воспользоваться услугами специалистов.

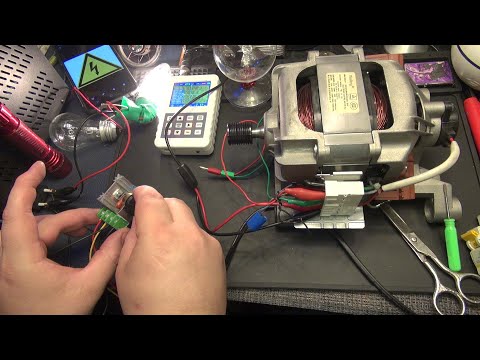

Что такое диммер видео:

Типы диммиров, принцип работы и устройство диммера | ENARGYS.RU

Диммер — что это такое? Прежде всего это светорегулятор или вариатор, изменяющий выходное напряжение по принципу реостата, служит для плавного изменения (диммирования) яркости свечения ламп различного типа: накаливания, светодиодных, за счет изменения входного напряжения. Светорегулятор механический относится к удобному типу выключателей освещения с расширенными функциями. Нужно только помнить, что к некоторым типам освещения он неприемлем это: металлогалогенное, люминесцентное и энергосберегающие лампы. В комплектацию с диммером поставляются дроссели это делается для предупреждения появления высокочастотных помех и шумов в работе прибора.

Какие бывают диммеры?

Существует несколько разновидностей типов диммеров по способу выполнения регулирования:

1. Механические.
2. Сенсорные.
3. Акустические.
4. Дистанционные.

По конструктивным особенностям:

1. Модульное устройство. Монтаж такого диммера осуществляется непосредственно в распределительный шкаф, работать устройство, может, с системами освещения использующим лампы накаливания, а также галогеновыми осветительными приборами, оборудованными трансформатором понижающего типа. Управление происходит за счет одноклавишного или кнопочного выключателя.
2. Диммер, устанавливаемый в монтажную коробку. Устанавливается одновременно с монтажом электропроводки, может использоваться с галогеновыми лампами с понижающим или электронными трансформаторами.
3. Моноблочное диммирующее устройство. Выполняет функцию выключателя, особенность монтажа в необходимости двухпроводного подключения, производиться в разрыв фазного провода цепи, идущей к нагрузке.
4. Поворотно-нажимной моноблочный диммер, включается при нажатии на клавишу, яркость регулируется вращением клавиши.
5. Поворотный диммер. Включение и управление яркостью происходит за счет вращения кнопки, включение всегда происходит с наименьшего уровня яркости.
6. Клавишные диммеры, отличаются регулировкой, она осуществляется посредством удержания клавиши.
7. Сенсорные устройства, регулировка происходит за счет прикосновения к сенсорам.

Одна из разновидностей диммирующих устройств о которой можно упомянуть отдельно — это накладной диммер. Может применяться в качестве эстетически-декоративной управляющей электро-фурнитуры на поверхности стены, например, для стен,облицованных, керамической плиткой, за счет многообразия материала изготовления: керамика, силикон, пластик и т. д.

Рис №1. Диммер накладной XZ-10, может использоваться для светодиодных светильников и светодиодных лент

Существует несколько хитростей, которые характерны для обустройства систем освещения. Одна из них это использование проходного диммера. Эта установка заключается в монтаже механического диммера для регулировки яркости освещения из противоположных углов комнаты, наиболее удобным принято решение использовать проходной диммер в количестве 2 штук подключенные в параллель при этом каждое из устройств будет регулировать относящийся к нему полупериод. При полном задействовании одного устройства второе в регулировании не участвует.

Рис №2. Схема параллельного подключения двух механических диммеров, используемых в качестве проходного устройства

Рис №3. Схемы установки диммирующего устройства: а. с регулировкой из одного места, б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора

Лучшее решение для этого вопроса может быть в использовании сенсорного диммера при использовании двух таких электронных устройств может легко произойти синхронизация. Неплохое решение для устройства проходного диммера можно найти использовав микромодуль Fibaro модели FGD211или FGB-001.

Рис №4. Микромодуль Fibaro FGD-211

Светодиодный диммер

Для регулировки интегрированных светодиодных ламп с успехом подойдет диммер Bypass FGB-001 или диммер Busch-Dimmer® LED. Диммеры этого типа подойдут к использованию и с галлогенными и с энергосберегающими лампами для которых обычные механические устройства не подойдут.

Сенсорный диммер позволяет регулировать мощность осветительных приборов в соответствии с собственными запросами и с запоминанием последнего подключения, управление осуществляется при помощи сенсорного устройства и посредством дистанционного управления через инфракрасный порт. В устройстве используется транзисторная технология.

Рис №5. Сенсорный диммер Busch-Dimmer® LED

Принцип работы диммера

Работа устройства основана на использовании регулировки фазы, за счет отсечения переднего или заднего фронта волны переменного тока при помощи двунаправленного тиристора, при использовании широтно-импульсной модуляции, то есть изменение подачи напряжения к лампе в самых широких пределах. Срабатывание тиристора активизирует сигнал нагрузки с задержкой при полном включении – 0, а при максимальном уменьшении яркости – 9 мсек.

Как работает диммер

Диммирование осуществляется при использовании «фазовой отсечки», при которой происходит отсечение одной части синусоиды напряжения в сети, и происходит уменьшение действия, питающего напряжение на освещение. Если действие отсечки применимо к началу синусоиды, способ называется «регулирование по переднему фронту», если эта технология используется на конце синусоиды, такой способ называется «диммирование по заднему фронту».

Эти способы используются для диммирования ламп различных типов: «Диммирование по заднему фронту» рекомендуется для ламп с низким напряжением светодиодного или галогенового типа с применением электронных трансформаторов. «Диммирование по переднему фронту» используется для ламп низкого напряжения с использованием трансформаторов электромагнитного типа, а также для компактных люминесцентных и светодиодных ламп 230В. Эти два способа также хорошо подойдут для ламп галогенового типа и ламп накаливания 230В.

Стабильная работа прибора заставляет использовать провод с тремя жилами один для заземления, для рабочего нуля и для фазы, это действие применяется для соблюдения точки перехода через ноль. При использовании малых диммеров достаточно двухжильного провода.

Устройство диммера универсального типа

Рис №6. Устройство диммера, предназначение клемных колодок

В устройстве диммера предусмотрено наличие нескольких защит – это защита от перегрева, она срабатывает на отключение прибора и повторно включить его удастся только после его охлаждения и только вручную, работает при подключенной нагрузке.

Защита от короткого замыкания, при этом происходит отключение выхода где произошло замыкание. При этом происходит работа в режиме отсечки фазы, отсутствие неисправности в течение 7 сек заставляет прибор включаться в автоматическом режиме, если больше, то включить его можно только вручную.

В устройстве предусмотрены также клеммы для подключения проводов и регулятор уровня освещенности.



Как работает диммер (со схемой)?

Вы когда-нибудь задумывались  как работает диммер ? В современных домах этот выключатель обычно подключен к светильникам. Диммер позволяет управлять яркостью света, чтобы изменить атмосферу в комнате. Дополнительным преимуществом является экономия на счетах за электроэнергию за счет использования только той суммы, которая вам действительно нужна.

Вы также продлите срок службы своих светильников. Установка диммерного выключателя выполняется легко и представляет собой простую пошаговую процедуру. Но если вы хотите знать как работает диммер , у нас есть ответы для вас. Читайте дальше для получения подробной и интересной информации.

Что делает диммер и как он работает?

Проще говоря, диммер увеличивает или уменьшает яркость электрического освещения в вашем доме или на рабочем месте. Эти устройства не только помогают уменьшить ваши счета за электроэнергию, но и улучшают ваши системы безопасности. Современные диммеры совместимы с приложениями для смартфонов, поэтому вы можете управлять яркостью света удаленно.

Чтобы понять  , как работает диммер , вы должны сначала понять, как работают ваши энергосистемы. Основная энергия, которую получает ваш дом, представляет собой переменный ток, который течет в одном направлении, а затем в другом.

Ток следует двумя альтернативными путями в быстрой последовательности вдоль силовых кабелей со скоростью от 50 до 60 циклов в секунду. Эти циклы, называемые Герцами, работают с определенной скоростью в зависимости от энергосистем, используемых в стране. Если вы исследуете ток или форму волны, они появляются в форме растянутой буквы «S», лежащей горизонтально.

Читайте также

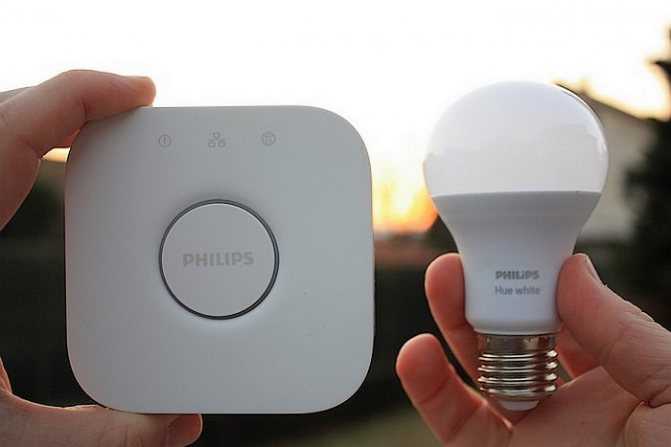

Энергоэффективен ли диммер Philips Hue V2?

Источник: https://www.futronix.com/

. Конкретной точкой, в которой форма волны мощности S меняет направление, является «нулевая» точка или точка пересечения. Это точная точка, когда ток останавливается на долю секунды. В этот момент ваш диммер воздействует на ток питания, чтобы включать и выключать его.

Весь механизм работает плавно и настолько быстро, что вы никогда не заметите мерцания. Каждый раз, когда цикл питания или синусоида пересекают нулевую точку или половину фазы, диммер быстро выключает и включает свет.

Весь процесс выполняется примерно от 100 до 120 раз в секунду. По сути, диммер делит сигнал на секции, как вы видите на диаграмме ниже. Интервал между функциями включения и выключения определяет освещенность помещения. И это объясняет , как работают диммеры.

Уменьшает ли диммер напряжение или ток?

При попытке понять  Как работает диммер , знайте, что они не уменьшают напряжение или ток. Скажем, например, вы настраиваете диммер на максимальную яркость. Он включит ток, идущий на свет, почти мгновенно после нулевой точки.

Поскольку цепь передает питание в течение более длительного интервала, осветительная арматура получает больше энергии в секунду. Вот почему он кажется ярче.

Однако, если вы установите диммер на более низкую яркость, это задержит ток, проходящий через цепь. Осветительный прибор получает меньше энергии в секунду и поэтому выглядит тусклее.

Поскольку современные диммеры имеют КПД 99%, они тратят менее 1 Вт энергии при управлении лампочкой мощностью 100 Вт. Именно поэтому диммерные выключатели помогают экономить электроэнергию.

Читайте также
Смарт-диммеры Leviton Decora Обзор

Можно ли поставить диммер на любой свет?

Вы можете установить диммер на любой светильник в вашем доме или коммерческом помещении. Пока свет использует стандартную функцию включения/выключения, установка диммера не должна быть проблемой. Кроме того, свет должен быть диммируемым, чтобы работать с диммером. Однако есть несколько других критериев, которые следует учитывать, и найти время, чтобы узнать , как работает светодиодный диммер 9.0004 помогает.

Собираетесь ли вы интегрировать диммер в систему автоматизации умного дома?

Если вы собираетесь подключить диммер к Wi-Fi, вам понадобится интеллектуальный диммер. Инвестируйте в модель и бренд, которым можно управлять с помощью портативного устройства, например смартфона или планшета. Philips Hue и Leviton — хорошие бренды, которые поставляются с мобильными приложениями для интеграции диммера с поддержкой Wi-Fi. Опять же, Philips Hue также работает с пультом дистанционного управления, входящим в комплект поставки.

Несколько диммеров теперь работают с концентраторами умного дома, такими как Google Home и Amazon Echo. Таким образом, вы приобретете модели, совместимые с конкретными системами домашней автоматизации, которые у вас есть.

Запуск диммерных переключателей с подключением по Bluetooth также является опцией. Однако устройства Bluetooth имеют ограниченный радиус действия, что снижает их гибкость. Возможно, вы захотите выбрать их тщательно,

Какие лампочки и светильники вы используете?

Знание  Принцип работы диммерного выключателя  может пригодиться, когда вы разрабатываете совместимые светильники. Это потому, что умные светильники хорошо работают с умными диммерами. Перед покупкой нового устройства вы можете проверить существующие типы и модели, которые у вас есть. Это если вы не собираетесь преобразить весь свой дом с помощью совершенно новых систем.

При этом вы можете установить стандартные диммеры с галогенными лампами и лампами накаливания. Эти варианты отлично подходят для пользователей, которые ищут экономичные световые решения. Это потому, что они позволяют уменьшить яркость от 0% до 100%.

Хотя вы также можете приобрести диммеры для светодиодных и люминесцентных ламп, вы можете рассчитывать на контроль до 20% яркости. При покупке светодиодных ламп ищите продвинутые модели, которые работают с диммерами.

Читайте также
Наверх Обзор светодиодных ламп, меняющих цвет

Какие существуют типы диммеров?

Теперь, когда у вас есть четкое представление о том, как работает диммер , давайте рассмотрим различные доступные сейчас типы.

Стандартные диммеры

Стандартные диммеры бывают разных типов:

• Однополюсные диммеры используются для управления одним или несколькими светильниками с одного выключателя или места. Вы можете использовать их вместо обычного выключателя. Вы можете купить лучший однополюсный интеллектуальный диммер на Amazon.
Многоходовые диммеры
• подходят для светильников, имеющих несколько точек управления внутри или снаружи помещения.
Вставные диммеры
• идеально подходят для вставных светильников, таких как, например, настольные лампы. Вы подключите диммер к настенной розетке, а затем подключите лампу к диммеру. Регулировка диммера позволяет контролировать яркость лампы.
Регуляторы яркости
• позволяют перемещать переключатель или кнопку вверх-вниз или вперед-назад для регулировки яркости.

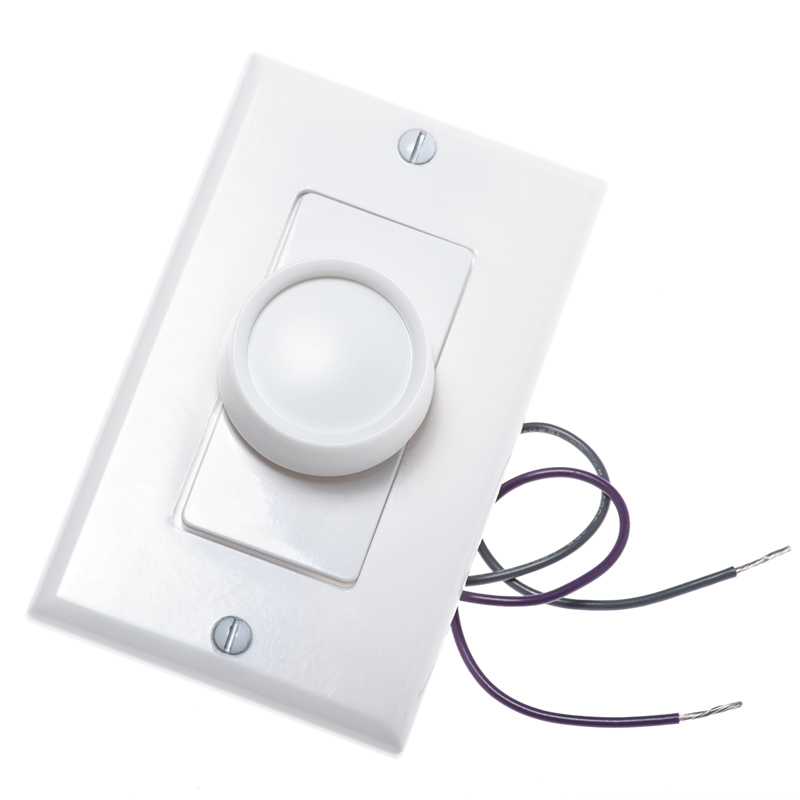

• Поворотные диммеры — это опять же ручные диммеры, которые можно вращать для управления яркостью в комнате. Как правило, кнопку можно нажимать для включения и выключения света.

Интеллектуальные диммеры

Помимо этих стандартных диммеров современные технологии теперь предлагают интеллектуальные диммеры, совместимые с беспроводной технологией. Вы можете установить их любым из вышеперечисленных вариантов.

• Встроенные диммеры работают через ваш смартфон или любое другое мобильное устройство. Вы можете управлять освещением дистанционно, но устройства также имеют функцию ручного управления. Эти диммеры подходят для систем умной домашней автоматизации и сетей безопасности. Вы можете купить лучший умный диммер на Amazon.
• Диммерные переключатели с сенсорным экраном поставляются с панелью дисплея, которая позволяет изменять настройки, манипулируя элементами управления на экране.

Как проверить диммер?

Теперь, когда вы понимаете, как работает диммер, давайте поговорим о том, как проверить устройство после установки. Используйте зажимы типа «крокодил» на тестере непрерывности, прикрепив по одному к каждому проводу диммера.

Если светодиод внутри устройства загорается, это означает, что диммер работает нормально. Другими признаками являются то, что осветительная арматура не реагирует на элементы управления или вы замечаете мерцание. Если вы слышите жужжание или диммер кажется горячим на ощупь, вы поймете, что его необходимо заменить.

Вот еще совет, если у вас цифровой дисплей, ищите код ошибки: «OL», если устройство находится в положении «OFF».

Читайте также
TP Link Kasa Smart Light Switch and Dimmer Reviews

Как узнать, какой у меня диммер?

Лучший способ определить, какой диммер у вас есть, это подтвердить количество светильников, которыми он управляет. Вы также проверите, можете ли вы выключать и включать светильник из нескольких мест. Если вы можете, только один из переключателей может быть диммером для управления яркостью.

Остальные должны быть стандартными выключателями. Проверка проводки в устройстве также является хорошим показателем. У вас будет три провода, идущие от светильника к диммеру. И четыре провода, идущие от диммера к выключателю в стандартной проводке с 3-ходовым диммером. Это должно ответить на ваши вопросы о , как работает диммер.

В заключение

Прочитав эту статью, вы получите четкое представление о том, как работает диммер. Установите одно из этих устройств у себя дома или в коммерческом помещении и поразитесь тому, насколько эффективно меняется обстановка.

Преимущества и типы диммерных выключателей

Диммерные выключатели — это доступный и простой способ существенно изменить освещение вашего дома, а также потребление энергии. Диммерный выключатель, который часто упускают из виду, может изменить настроение комнаты одним прикосновением. Установка диммерного выключателя или его замена — это относительно простая задача, которая позволит вам обновить освещение без электрика .

Давайте узнаем (извините, нам пришлось) о различных типах диммерных выключателей и их преимуществах в этом руководстве по диммерным выключателям.

Почему я должен использовать диммерные выключатели в своем доме?

Есть много веских причин установить в доме диммеры. Когда фонари не работают на полную мощность, они потребляют меньше энергии и продлевают срок службы ламп. Приглушенный свет может сделать комнату более комфортной и создать прекрасную атмосферу для вечеринки, собрания или мероприятия.

Места установки диммерного выключателя

Когда люди думают о диммерных выключателях, они часто думают о столовых или вестибюлях, которые являются местами общего пользования, где их можно найти. Однако замена выключателя на диммер может быть полезна во многих комнатах и ​​зонах дома:

• Ванная комната. Возможность приглушить свет первым делом утром позволит вам начать свою повседневную жизнь без яркого света, наносящего вред вашим глазам, обеспечивая более легкий переход от сна к бодрствованию. Кроме того, добавление диммера может дать эффект свечей, не создавая опасности возгорания. Для полного расслабления дома выключите свет перед тем, как принять роскошную ванну.
• Спальня. Редко вам действительно нужен яркий свет в спальне. Чтобы ваша спальня оставалась местом для отдыха, включение диммерного выключателя света может информировать ваше тело о том, что день подходит к концу, и способствовать лучшему сну. Если необходим яркий свет, ваши окна и световые люки являются естественным источником.
• Кухня. Хотя для некоторых задач на кухне может потребоваться полный свет, возможность выключить свет на более низкий уровень может пригодиться, особенно для приготовления кофе рано утром или перекуса поздним вечером. Диммерный переключатель может отличить зону приготовления пищи от обеденной зоны; используйте верхнее освещение над островом или кухонным столом, чтобы выделить места для больших собраний.
• Прихожие. Диммеры — а еще лучше сенсорные диммеры — в коридорах могут пригодиться в ночное время, особенно для семей с маленькими детьми. Использование диммера предотвратит попадание яркого света в спальню и обеспечит безопасность, если кто-то встанет ночью.
• Гостиная или кабинет. Уменьшите освещение до и превратите свою гостиную в собственный кинотеатр. Диммер позволяет снова включить свет, когда вы читаете книгу или занимаетесь хобби, требующим немного больше света.
• Крыльцо. Управление светом на крыльце с помощью диммера дает вам лучший контроль над потреблением энергии; Включите свет, когда вам нужно увидеть улицу, и приглушите его на ночь в целях безопасности и экономии энергии.

Какие типы диммерных переключателей доступны?

Существует множество различных типов диммерных переключателей, среди которых светодиодный диммер, интеллектуальный диммер и трехпозиционный диммер. Чтобы обеспечить истинную энергоэффективность, обязательно выберите модель, предназначенную для использования с компактными люминесцентными лампами (CFL) и светодиодными (LED) лампами. Обязательно выберите компактные люминесцентные лампы с регулируемой яркостью при использовании ламп этого типа с диммерными выключателями, иначе это может представлять опасность возгорания . Перед покупкой диммера узнайте, какая мощность вам понадобится, и какой у вас переключатель: однополюсный или трехпозиционный.

Вам также необходимо решить, какой стиль управления вам нужен. Поворотный тип с круглой поворотной ручкой является наиболее распространенным типом диммера. Стиль тумблера выглядит как обычный выключатель света, но имеет меньшую часть сбоку, которая перемещается вверх и вниз для управления уровнем освещенности. Клавиша управления работает так же, как тумблер, но маленький элемент управления находится сбоку от большого выключателя света. На слайде есть горизонтальный переключатель, который также перемещается вверх и вниз для управления освещением, а переключатели касания обычно предназначены для использования со светодиодными лампами. Элементы управления селектором сцены имеют несколько кнопок, позволяющих выбрать уровень освещения. Для согласованности вы можете согласовать стиль управления с другими диммерными выключателями в комнате или во всем доме.

Если вы заметили, что диммер гудит, вам может потребоваться заменить лампочку(и) в светильнике на новые или меньшей мощности. Гудящий диммер также может указывать на то, что переключатель имеет недостаточную мощность или плохое качество.

Шаги по установке диммерного выключателя:

1. Внимательно прочитайте инструкции производителя приобретенного вами диммерного выключателя. Не забудьте прочитать предупреждающую информацию.

(Далее приведены общие инструкции, которые могут применяться не ко всем типам диммерных выключателей.)

2. Отключите электричество от выключателя, комнаты или зоны в главном блоке предохранителей/автоматическом выключателе вашего дома. Снимите крышку и проверьте провода с помощью детектора напряжения, чтобы убедиться, что питание отключено. Поверните переключатель в выключенное положение.

3. Отсоедините провода и снова подключите их к диммеру, следуя инструкциям производителя. Поместите провода обратно в электрическую коробку.

4. Привинтите диммер на место и установите накладку.

5. Включите автоматический выключатель и выключатель.

Если вы столкнулись с какими-либо необычными обстоятельствами при установке диммера, если вы не знаете, что делать после начала работы, или если вы не можете заставить переключатель работать, обратитесь за помощью к квалифицированному специалисту. . Защитите свой дом с гарантией на электрическую систему American Home Shield® при любых других проблемах с электричеством в вашем доме. Опередите любые проблемы с проводкой, электрическими линиями или выключателями благодаря нашей комплексной гарантии .

Как только вы привыкнете к диммерным выключателям, а также к возможностям управления и гибкости, которые они обеспечивают, вы захотите, чтобы они были в каждой комнате. Диммерные выключатели — отличный пример того, как небольшие изменения могут иметь большое значение в доме и как регулировка небольшого компонента, такого как освещение, может придать комнате совершенно новый вид.

Узнайте больше об освещении в вашем доме, в том числе совета по энергосбережению , как повторно использовать старые лампочки и лучшие лампы для бытовой техники .

AHS не несет никакой ответственности и, в частности, отказывается от какой-либо ответственности за использование вами любой информации, содержащейся в данном документе.

НЕТ ДВУХ ОДИНАКОВЫХ ДОМОВ. ПОЭТОМУ У НАС ЕСТЬ ВАРИАНТЫ. НАЙДИТЕ ПОДХОДЯЩИЙ ПЛАН.

Схемы магазина

Диммер что это такое и как он работает

С некоторых пор среди понятий бытовой электротехники все чаще звучит слово диммер. Что это за устройство? Для каких целей он предназначен? Может очередной каприз? Или что-то действительно необходимое в быту? Вопросов очень много, постараемся дать развернутые ответы на все из них.

Содержание

• Назначение
• Применение
• Устройство и принцип работы
• Преимущества и недостатки
• Какие диммеры бывают?

Назначение

Слово «диммер» происходит от английского «dim», что буквально означает «тусклый» на русском языке. Но сами россияне часто называют диммер диммером, потому что это электронное устройство, с помощью которого можно изменять электрическую мощность (то есть регулировать ее в большую или меньшую сторону).

Чаще всего с помощью такого устройства контролируют осветительную нагрузку. Диммер предназначен для изменения яркости света, излучаемого светодиодными лампами, лампами накаливания и галогенными лампами.

Простейшим примером диммера является переменный резистор (или реостат). Еще в XIX веке немецкий физик Иоганн Поггендорф изобрел это устройство, чтобы с его помощью можно было регулировать напряжение и силу тока в электрической цепи за счет увеличения или уменьшения сопротивления. Реостат представляет собой устройство с регулируемым сопротивлением и проводящий элемент. Сопротивление может изменяться ступенчато и плавно. Для получения низкой яркости света необходимо уменьшить напряжение. Но сопротивление и сила тока будут большими, что приведет к сильному нагреву устройства. Так что такой регулятор совершенно невыгоден, он будет работать с низким КПД.

Автотрансформаторы

также можно использовать в качестве диммера. Их использование обусловлено высокой эффективностью; практически неискаженное напряжение с необходимой частотой 50 Гц будет выдаваться во всем регулируемом диапазоне. Но автотрансформаторы достаточно большие, они много весят, и для управления ими требуются значительные механические усилия. Кроме того, такое устройство стоит дорого.

Электронный диммер – этот вариант наиболее выгоден с экономической точки зрения. Он компактный и имеет немного другой принцип работы. Поговорим об этом подробнее.

Применение

Что такое диммер более-менее понятно. На лампу подается напряжение, меняем его уровень и тем самым регулируем яркость лампы. Теперь несколько слов о том, когда и где используется это устройство.

Согласитесь, довольно часто возникают ситуации, когда требуется уменьшение яркости света:

• часто поток освещения необходимо уменьшать перед сном в спальне;
• некоторые дизайнерские помещения требуют изменения схемы освещения;
• иногда освещение в помещениях переводится в так называемый дежурный режим с целью снижения энергопотребления.

В производственных и бытовых помещениях светодиодные лампы настраиваются на разные режимы потребления. При этом подбирается оптимальное освещение и за счет этого достигается достойная экономия электроэнергии.

Что касается дизайнерских идей, то в больших гостиных или холлах сейчас стало модным использовать вторичную подсветку отдельных зон. Вторичное освещение продумано до мелочей, а с помощью диммеров можно усилить освещение и сделать акцент на некоторых деталях интерьера (картина на стене, красивая ваза, установленная в нише и т.д.) первого плана.

Диммируемые светодиодные лампы позволяют получить красочный эффект во время какого-либо концерта, рекламы или специального мероприятия.

Диммер очень удобен для домашних праздников. Когда гости рассаживаются за стол, требуется яркое освещение, а во время танцев можно приглушить его. Особенно удобно и выгодно использовать такой прибор во время романтического ужина или свидания, когда нет необходимости, чтобы лампа горела на полную мощность.

И это лишь некоторые из общих примеров. Конечно, у каждого свой способ использования диммеров. Так что вещь нужная, удобная и недорогая, можете установить дома и посоветовать друзьям.

Устройство и принцип работы

А теперь, как говорится, посмотрим на диммер изнутри. Что это за устройство, и из каких элементов оно состоит? На чем основан его принцип работы?

Все современные электронные диммеры в качестве основного элемента в своей конструкции имеют ключ (его также можно назвать переключателем или выключателем), которым управляют полупроводниковые транзисторные, симисторные или тиристорные устройства. Большинство устройств не выдают на выходе синусоидальный сигнал; электронный переключатель отсекает участки синусоиды.

Чтобы вам было понятнее, в электрической сети протекает ток, который имеет синусоидальную форму. Для изменения яркости на лампу необходимо подать отсечку синусоиды. Двунаправленный тиристор отсекает передний или задний фронт синусоиды переменного тока, тем самым уменьшая напряжение, питающее лампу.

В зависимости от того, какой фронт синусоиды отсекается, различается способ настройки:

• регулировка передней кромки;
• регулировка задней кромки.

Оба этих метода используются для управления различными лампами:

1. Регулировка яркости светодиодных и галогенных ламп осуществляется с помощью электронных трансформаторов, при этом применяется управление по заднему фронту.
2. Компактные люминесцентные и светодиодные лампы напряжением 220 В, а также лампы низкого напряжения регулируются с помощью электромагнитных трансформаторов и методом переднего фронта.

Оба эти метода подходят для ламп накаливания.

В конструкции диммеров предусмотрена также защита от короткого замыкания и перегрева.

Поскольку диммеры способны генерировать электромагнитные помехи, для снижения их уровня последовательно в цепь включают дроссель или индуктивно-емкостные фильтры.

Подробнее о типовой схеме диммера смотрите в этом видео:

Преимущества и недостатки

Первые диммеры имели механическое управление и имели только одну функцию — изменять яркость лампы.

Современный регулятор имеет ряд других функций:

1. Автоматическое включение и выключение.
2. Возможно дистанционное управление по радиоканалу, голосовой команде, изменению звука (шум или треск), инфракрасному каналу.
3. Сенсорный диммер позволяет плавно включать и выключать лампу. Благодаря этому удается избежать резких скачков тока через лампы, в результате которых последние часто перегорают.
4. Диммеры имитируют присутствие. Это особенно интересная функция, которая поможет отпугнуть «незваных гостей» от вашего дома, когда никого нет дома. Задается специальная программа, по которой диммер автоматически включает и выключает свет в разных комнатах. Создается иллюзия, что хозяева дома.

Как и любое техническое устройство, диммер не может быть стопроцентно универсальным, у него есть свои недостатки:

• вызывает электромагнитные помехи;
• выходное напряжение имеет нелинейную зависимость от величины сопротивления резистора в схеме электронного диммера;
от него не могут работать люминесцентные лампы
• , а также лампы, загорающиеся через ПРА;
• выходное напряжение электронных диммеров имеет несинусоидальную форму, поэтому не рекомендуется подключать к нему понижающие трансформаторы;
• низкий КПД при работе с лампами накаливания.

Какие диммеры бывают?

По способу регулировки диммер бывает сенсорный, механический, акустический и дистанционный.

Начнем с самых простых — механических. Если рассматривать тип исполнения, то можно выделить следующие типы диммеров:

1. Модульный. Они управляют освещением в общественных местах (лестничные клетки, коридоры, подъезды). Этот тип устройства монтируется в распределительном щите; непосредственная регулировка осуществляется кнопочным или одноклавишным переключателем.
2. Моноблок. Устанавливается для разрыва фазы цепи, идущей на осветительную нагрузку, и выполняет роль выключателя.
3. Блочное исполнение, когда диммер монтируется вместе с выключателем (по типу блока розетка-выключатель).

Чаще всего в быту используются моноблочные диммеры, отличающиеся способом управления:

• Токарная обработка. У этого диммера есть ручка, она вращается. Если установить его в крайнее левое положение, то освещение отключается. Если постепенно поворачивать ручку вправо, яркость лампы будет увеличиваться.
• Ключ. Это устройство внешне очень похоже на обычный двухкнопочный выключатель. При этом с помощью одной клавиши происходит включение или выключение лампы, а второй используется для регулировки мощности освещения (удержанием кнопки).
• Поворотный толкатель. Принцип работы такой же, как и у поворотного устройства, только для включения освещения ручка немного утоплена.

Сенсорный диммер сейчас очень популярен, имеет красивый внешний вид, гармонично смотрится в любом интерьере (особенно в стиле хай-тек). Регулировка осуществляется прикосновением к сенсорным кнопкам.

Наиболее удобными являются диммеры с дистанционным управлением. Это вполне заслуженно, ведь с помощью пульта дистанционного управления можно регулировать яркость осветительного прибора из любой точки комнаты.

Акустические диммеры

чаще всего используются при планировании «умного дома», где освещением можно управлять голосовыми командами или хлопками в ладоши.

Диммеры можно разделить по типу ламп, которые они регулируют:

1. Простейшие устройства применяются для ламп накаливания и галогенных ламп, которые работают от напряжения 220 В. Здесь все просто – меняется напряжение, регулируется мощность накала нити накала.
2. Цепь для галогенных ламп 12 В или 24 В должна быть с понижающим трансформатором. Когда такой возможности нет, то выбирайте регулятор под тип используемого трансформатора (имеют специальную маркировку — С для электронных, RL для обмоток).
Для светодиодных ламп
3. требуются диммеры с частотно-импульсной модуляцией.

Энергосберегающие и люминесцентные лампы сложно регулировать. Специалисты вообще не рекомендуют этого делать. Если вам очень нужно управлять такими лампочками, то включите в схему диммера электронный пускатель.

Подробнее о диммировании различных типов ламп смотрите в этом видео:

Ну вот мы и сделали попытку познакомиться с таким диммером как диммер.
