Интересный момент в электрике связан с рабочим нулём и заземлением. Вроде бы одно и то же, а нет, разница всё же есть. Почему ноль и земля это не одно и то же?

Кто делал заземление, знает, что его можно использовать в качестве рабочего нуля в электросети. То есть, берете фазу от линии электропередач и заземляющий контур. При подключении лампочки или другого электропотребителя, устройства будут работать.

Однако это при одном маленьком «но» — если у заземления будет достаточно небольшое сопротивление. В противном случае, лампочка будет гореть слабо, а более мощные потребители, и вовсе, не потянут.

Так чем же отличается «ноль» от «земли»

В современные дома подводятся три провода: фаза, ноль и заземляющий контур. В старых постройках, подведено, как правило, всего два провода: фаза и рабочий ноль. Здесь принято делить ноль на «рабочий» и «защитный».

Основное отличие «земли» от «нуля» в том, что ноль обеспечивает полноценную работу электросети, в то время как «земля» необходима для защиты от поражения электрическим током.

В ПУЭ-7 чётко приведены требования к заземляющему контуру:

  • Он должен быть подведён сечением не менее 10 мм²;
  • До электрического щитка заземляющий контур должен быть проложен без каких-либо соединений;
  • Цвет защитного проводника исключительно жёлто-зелёный.

Нередко можно встретить схемы использования рабочего нуля в качестве защитного контура.

Однако здесь есть некоторые особенности, о которых стоит непременно упомянуть в данной статье сайта Электрик САМ elektriksam.ru

Как использовать ноль в качестве «земли»

Если в старой квартире нет заземления, то сделать его можно, используя для этих целей ноль. Для этого ноль в электрощите дома необходимо разделить на «защитный» и «рабочий». Для этих целей в электрическом щите устанавливается дополнительная шина для PE проводников, соединённая перемычкой с нулём.

При этом существует важное правило! Подключать, таким образом, электроприборы к защитному контуру можно только через специальный контакт. Использовать для этих целей обычный контакт заземления на электроприборах, категорически нельзя, поскольку

обрыв нуля приведёт к тому, что металлические части электроприборов окажутся под опасным напряжением.

В таком случае лучшим вариантом безопасности станет установка УЗО — устройства защитного отключения. При утечке тока УЗО определит опасный потенциал и автоматически отключит электроприбор от сети 220 Вольт.

Принцип работы устройства защитного отключения основан на следующем:

  • Грубо говоря, УЗО контролирует, сколько напряжения ушло через фазный провод, а сколько возвратилось через нулевой;
  • Если «возврата» не было, то есть произошла утечка тока, то УЗО это увидит и мгновенно сработает (отключит электроприбор).

Существуют устройства защитного отключения различных номиналов, для установки на отдельные электроприборы, например, в ванной комнате, а также на весь дом или квартиру. Это очень важно учитывать при выборе УЗО, чтобы максимально обезопаситься от утечек опасного напряжения.

Цвет проводов фаза ноль земля: что они обозначают

Проведение электромонтажных работ практически невозможно без наличия кабелей с изоляцией разных оттенков. Это не рекламные ходы производителя или модный тренд, а необходимость для профессиональных электриков.

Согласно требованиям цвет проводов: фаза ноль земля должен отличаться друг от друга и иметь соответствующий вариант.

Понятия фазы, ноля и заземления

Чтобы ответить на вопрос: “Фаза, ноль, земля – что это такое?”, нужно понять, как подключается проводка в доме. Электричество попадает в жилье от трансформаторного распределителя. Ноль – это провод, соединяющийся с контуром земли на подстанции. Он нужен, чтобы создать нагрузку на фазу, которая присоединена к другому концу обмотки трансформатора. Заземление не входит в схему питания, оно обеспечивает защиту в случае возникновения аварии.

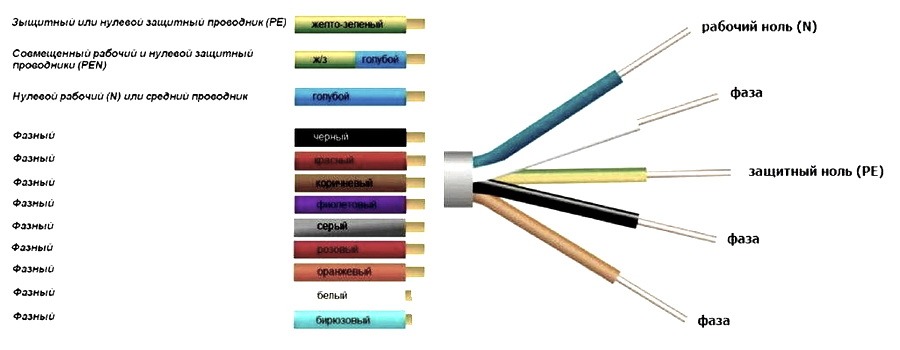

Цветовая маркировка проводов

Применение изоляции разных оттенков дает возможность определить принадлежность проводов к определенной группе.

Кроме того, это позволяет исключить ошибки при монтаже электрики, что убережет от короткого замыкания и удара электротоком при ремонте сети.

Выбор цветов проводов в трехжильном кабеле происходит согласно единому стандарту.

Жилы имеют буквенные и цветовые обозначения. Чаще всего применяется изоляция определенного оттенка всего провода, иногда можно указать определенную расцветку на соединениях и его концах.

Это выполняется с использованием разноцветной изоленты или специальной трубки. Чтобы сделать все правильно, нужно знать, как обозначается фаза и ноль.

Разновидности оттенков изоляции

Чтобы электрикам было удобно работать и не приходилось постоянно проверять, где фаза, а где ноль, используя специальные тестеры, и были приняты некоторые правила для обозначения фазы и нуля (ПУЭ).

Как отличаются по окраске фазные провода

Согласно принятому нормативу, жилы фазы бывают таких оттенков:

  • красный;
  • черный;
  • серый;
  • коричневый;
  • розовый;
  • белый;
  • оранжевый;
  • фиолетовый.

Важно! Провода, которые маркируются буквами L, N, в электрике относятся соответственно к фазе и нолю, жила защиты подписывается РЕ.

Если сеть с одной фазой является ответвлением трехфазной цепи, то цветовой окрас изоляции жилы должен быть таким же, как и у проводника, к которому она присоединяется.

Важным моментом является обязательное несовпадение расцветки обозначения фазы с тоном заземления и ноля.









Внимание! Если используется кабель, не имеющий маркировки, на него ставят разноцветные метки в местах стыковки и на концах.

Желательно, прокладывая проводку по всей квартире, применять одинаковый кабель, чтобы расцветки проводов в электрике были одинаковы везде.

Цвет рабочего ноля и заземления

Цвет нулевого провода обычно голубой, а защитная жила заземления изготавливается желто-зеленого цвета с полоскам, которые наносятся продольно или поперечно. Если совмещены функции нулевого и защитного проводника, то цвет его – синий с желто-зелеными полосками на стыках.

Как определить правильность подключения провода

Если вы не знаете, какого цвета фаза, чтобы определить, правильно ли соединены проводники, нужно определить фазный и нулевой провод: для этого потребуются специальные инструменты.

Проверка отверткой с индикатором

Это самый простой вариант для нахождения фазы. Без индикаторной отвертки не стоит приступать к замене светильников, монтажу выключателей или розеток.

Работать с инструментом очень просто. Нужно коснуться отверткой провода, и если он под напряжением, то при нажатии на контакт сзади инструмента загорится лампа.

Световой сигнал означает, что была обнаружена фаза. Это самый простой и часто рекомендуемый электриками способ нахождения фазного провода. Стоимость отвертки невысока, поэтому позволить иметь ее у себя может любой человек. Однако есть свои недостатки, например, она может показывать напряжение там, где оно отсутствует.

Проверка мультиметром или тестером

Отдельного специального режима, который поможет определить фазу или ноль, у мультиметра нет: узнать это можно только по наличию цифр на табло или их отсутствию.

При измерении тестером напряжения электросети нужно выбрать режим для определения напряжения тока в переменной сети. Прежде чем приступать к определению фазы, проверьте прибор на любой рабочей розетке. После этого можно искать красным щупом фазу. Если, установив его на фазе, начнете другим щупом касаться остальных проводов, то найдете ноль (прибор покажет 220В) или заземление.

А вот установить, где заземление и где ноль, прибором будет сложно. Если необходимо это сделать, то стоит на электрощите отключить провод заземления, тогда при проверке прибором он не будет показывать на этом проводнике 220В.

Мультиметры современная промышленность выпускает двух видов: аналоговые и цифровые. Каждый из них имеет свои преимущества и недостатки.

Например, аналоговые приборы помогут провести измерения в условиях помех и волн. Цифровой аппарат применяется чаще, его используют строительные организации и производители радиотехнического оборудования.

В быту также чаще присутствуют цифровые модели приборов.

Если говорить о технических характеристиках мультиметра, то цифровые модели обладают более точными показаниями измерений, однако они существенно отличаются по стоимости, которая зависит от встроенных функций оборудования. Индикатор может быть цифровым или стрелочным, последний считается более точным. Существуют варианты, которые можно подключать к компьютеру для передачи данных.

Внимание! Чтобы прибор прослужил длительное время, стоит обращать внимание на его изготовление. Корпус должен быть защищен от ударов и проникновения влаги. Лучше, если в комплекте будет специальный футляр для хранения и переноски оборудования.

Советы при монтаже электропроводки

Если при создании электрической разводки в доме не были использованы правила цветовой маркировки проводов, то другим электрикам сложно работать с такой сетью. Проверять фазу и ноль нужно будет только при помощи специальных приборов.

Если при устройстве сети нельзя приобрести жилы соответствующих оттенков, тогда можно соединения пометить цветной изолентой. Это допускается правилами. Кроме того, при монтаже стоит придерживаться следующих рекомендаций:

  • Стоит выбирать кабели одной фирмы-производителя: в таком случае расцветка жил будет идентична, это исключит ошибки при работе с ними;
  • Если все же пришлось использовать продукцию разных изготовителей или различных оттенков, то стоит промаркировать жилы изолентой соответствующих цветов. Не полагайтесь на память, чтобы потом не гадать, синий провод – это фаза или ноль.
  • Если пришлось удлинять кабель, берите провода с теми цветовыми вариантами, что и на основном.
  • Не стоит применять кабели без заземления (желто-зеленая жила).

Применяя эти простые советы, вы сможете избежать ошибок при создании электропроводки или ее ремонте. Это убережет вас от неприятностей. Если обслуживать или ремонтировать сеть придется другому электрику, то он быстро разберется, и ему не придется проверять каждый провод приборами.

Видео по теме: как отличить ноль от заземления

Что такое фаза и ноль?

Такая проблема иногда возникает у начинающих электриков или владельцев квартир, которые сами выполняют не большие ремонтные работы, но раньше особо не вникали в устройство электропроводки. И вот наступил момент, когда перестала работать розетка или светиться лампочка в люстре, а звать электрика не хочется и есть огромное желание сделать все самому.

В этом случае первоочередная задача домашнего мастера заключается не в устранении возникшей неисправности, как кажется на первый взгляд, а в соблюдении правил электробезопасности, исключения возможности попасть под действие электрического тока. Почему-то об этом многие забывают, пренебрегая своим здоровьем.

Все токоведущие части проводки должны быть надежно заизолированы, а контакты розеток спрятаны вглубь корпуса так, чтобы к ним не было возможности случайного прикосновения открытыми участками тела. Даже механическая конструкция вилки, вставляемой в розетку, продумана таким образом, что держаться рукой за оба контакта и попасть под действие электрического тока довольно проблематично.

В обыденной жизни мы этого не замечаем и в сознании уже сложилась привычка не обращать внимания на электричество, которая может пагубно сказаться при проведении ремонтных работ с электроприборами. Поэтому изучите основные правила безопасности и будьте внимательны при обращении с электричеством.

Как устроена бытовая электропроводка.

Электроэнергия в жилой дом приходит от трансформаторной подстанции, которая преобразует высоковольтное напряжение промышленной электросети в 380 вольт. Вторичные обмотки трансформатора соединены по схеме «звезда», когда выполнено подключение трех выводов к одной общей точке «0», а три оставшихся выведены на клеммы «А», «В», «С» (для увеличения нажмите на рисунок).

Соединенные вместе концы «0» подключены к контуру заземления подстанции. Здесь же выполнено расщепление нуля на;

  • рабочий ноль, показанный на картинке синим цветом;
  • защитный РЕ-проводник (желто-зеленая линия).

По этой схеме создаются все вновь строящиеся дома. Она называется системой TN-S. У нее на вход внутри распределительный щита дома подводятся три фазных провода и оба перечисленных ноля.

В зданиях старой постройки еще часто встречаются случаи отсутствия РЕ-проводника и четырех-, а не пятипроводная схема, которую обозначают индексом TN-C.

Фазы и ноли с выходной обмотки ТП воздушными проводами или подземными кабелями подводятся к вводному щиту многоэтажного дома, образуя трехфазную систему напряжения 380/220 вольт. Она разводится по подъездным щиткам.

Внутрь жилой квартиры поступает напряжение одной фазы 220 вольт (на картинке выделены провода «А» и «О») и защитный проводник РЕ.

Последний элемент может отсутствовать, если не проведена реконструкция старой электропроводки здания.

Таким образом, «нулем» в квартире называют проводник, соединенный с контуром земли в трансформаторной подстанции и используемый для создания нагрузки от «фазы», подключенной к противоположному потенциальному концу обмотки на ТП. Защитный ноль, называемый еще РЕ-проводником, исключен из схемы электропитания и предназначен для ликвидации последствий возможных неисправностей и аварийных ситуаций с целью отвода возникающих токов повреждений.

Нагрузки в такой схеме распределяются равномерно за счет того, что на каждом этаже и стояках выполнена разводка и подключение определенных квартирных щитков к конкретным линиям 220 вольт внутри подъездного распределительного щита.

Система подводимых напряжений к дому и подъезду представляет собой равномерную «звезду», повторяющую все векторные характеристики ТП.

Когда в квартире выключены все электроприборы, а в розетках нет потребителей и напряжение к щитку подведено, то ток в этой цепи протекать не будет.

Сумма токов трехфазной сети складывается по законам векторной графики в нулевом проводе, возвращаясь к обмоткам трансформаторной подстанции величиной I0, или как еще ее называют 3I0.

Это рабочая, оптимальная и отработанная длительными годами система электроснабжения. Но, в ней тоже, как и в любом техническом устройстве, могут возникать поломки и неисправности. Чаще всего они связаны с низким качеством контактных соединений или же полным обрывом проводников в различных местах схемы.

Чем сопровождается обрыв провода в ноле или фазе.

Оторвать или просто забыть подключить проводник к какому-нибудь устройству внутри квартиры не сложно. Такие случаи происходят так же часто, как и отгорания металлических тоководов при плохом электрическом контакте и повышенных нагрузках.

Если внутри квартирной проводки пропало соединение любого электроприемника с квартирным щитком, то этот прибор не будет работать. И абсолютно не важно, что разорвано: цепь нуля или фазы.

Такая же картина проявляется в случае, когда происходит обрыв проводника любой фазы, питающей внутридомовой или подъездный электрощит. Все квартиры, подключенные к этой линии с возникшей неисправностью, перестанут получать электроэнергию.

При этом в двух других цепочках все электроприборы будут функционировать нормально, а ток рабочего нолевого проводника I0 суммируется из двух оставшихся составляющих и будет соответствовать их величине.

Как видим, все перечисленные обрывы проводов связаны с отключением электропитания с квартиры. Они не вызывают повреждения бытовых приборов. Самая же опасная ситуация возникает при исчезновении соединения между контуром заземления трансформаторной подстанции и средней точкой подключения нагрузок внутридомового или подъездного электрощита.

Такая ситуация может возникнуть по разным причинам, но чаще всего она проявляется при работе бригад электриков, владеющих смежной специальностью дегустаторов…

В этом случае пропадает путь прохождения токов по рабочему нолю к контуру заземления (А0, В0, С0). Они начинают двигаться по внешним контурам АВ, ВС, СА к которым подключено суммарное напряжение 380 вольт.

На правой части картинки показано, что ток IАВ возник при подключении линейного напряжения к последовательно соединенным нагрузкам Ra и Rв двух квартир. В этой ситуации один хозяин может экономно отключить все электроприборы, а другой — использовать их по максимуму.

В результате действия закона Ома U=I∙R на одном квартирном щитке может оказаться очень маленькая величина напряжения, а на втором — близкая к линейному значению 380 вольт. Оно вызовет повреждение изоляции, работу электрооборудования при нерасчетных токах, повышенный нагрев и поломки.

Для предотвращения подобных случаев служат защиты от повышенного или пониженного напряжения, которые монтируются внутри квартирного щитка или дорогостоящих электроприборов: холодильников, морозильников и подобных устройств известных мировых производителей.

Как определить ноль и фазу в домашней проводке

При возникновении неисправностей в электрической сети чаще всего домашние мастера используют простую  отвертку-индикатор напряжения.

Она работает по принципу прохождения емкостного тока через тело оператора. Для этого внутри диэлектрического корпуса размещены:

  • оголенный наконечник в виде отвертки для присоединения к потенциалу фазы;
  • токоограничивающий резистор, снижающий амплитуду проходящего тока до безопасной величины;
  • неоновая лампочка, свечение которой при протекании тока свидетельствует о наличии потенциала фазы на проверяемом участке;
  • контактная площадка для создания цепи тока сквозь тело человека на потенциал земли.

Квалифицированные электрики используют для проверки наличия фазы более дорогостоящие многофункциональные индикаторы в форме отверток со светодиодом, свечением которого управляет транзисторная схема, питаемая от двух встроенных батареек, создающих напряжение 3 вольта.

Такие индикаторы кроме определения потенциала фазы способны выполнять другие дополнительные задачи. У них нет контактной площадки, к которой необходимо прикасаться при замерах. Подробнее о том, как устроены и работают различные отвертки-индикаторы рассказано здесь: Индикаторы и указатели напряжения.

Способ проверки наличия и отсутствия напряжения в гнездах обыкновенной розетки простым индикатором показан на фотографиях ниже.


Контакт, на котором индикатор засвечивается, является фазой. На рабочем и защитном ноле неоновая лампочка не должна светиться. Любое обратное действие индикатора свидетельствует о неисправностях в схеме подключения.

При эксплуатации такой отвертки необходимо обращать внимание на целостность изоляции и не прикасаться к оголенному выводу индикатора, находящемуся под напряжением.

На следующей фотографии показао измерение напряжения тестором старого образца Ц-4342

Стрелка прибора показывает:

  • 220 вольт между фазой и рабочим нолем;
  • отсутствие разницы потенциалов между рабочим и защитным нолем;
  • отсутствие напряжения между фазой и защитным нолем.

Последний случай является исключением. Стрелка в нормальной схеме должна тоже показывать напряжение 220 вольт.

Но оно в нашей розетке отсутствует по той причине, что здание старой постройки еще не прошло этап реконструкции электропроводки, а хозяин квартиры, выполнивший последний ремонт, сделал разводку РЕ-проводника в своих помещениях, но не подключил его к заземляющим контактам розеток и шинке РЕ-проводника квартирного щитка.

Эта операция будет проводиться после перевода здания с системы TN-C на TN-C-S. Когда он завершится, стрелка вольтметра будет находиться в положении, отмеченном красной линией, показывать 220 вольт.

Несколько способов определения фазного и нолевого провода: Как найти фазу и ноль

Особенности поиска неисправностей

Простое определение наличия или отсутствия напряжения не всегда позволяет точно определить состояние схемы.

Наличие различных положений выключателей может ввести мастера в заблуждение. Например, на картинке ниже показан типичный случай, когда при отключенном выключателе на фазном проводе светильника в точке «К» не будет напряжения даже при исправной схеме.

Поэтому при проведении замеров и поисках неисправностей следует внимательно анализировать все возможные случаи.


Что такое фаза, ноль, земля в электрике и зачем они нужны

Для чего нужно заземление

Заземление применяется в целях снизить разность потенциалов (напряжение) между землей и корпусом оборудования. Во время замыкания на этот корпус фазного проводника. Если человек дотронется до не заземленного корпуса электроприбора, к которому прикасается фазный проводник с нарушенной изоляцией, то ток потечет в землю по телу человека. С одной стороны, здесь земля играет роль обкладки конденсатора огромной ёмкости. Безусловно, она может поглотить бесконечное количество электроэнергии. С другой стороны, электрический ток соответственно всегда будет стремится зарядить этот бездонный конденсатор. В свою очередь, человек становится проводником через который ток уходит в землю.

Замыкание фазы на корпус без заземления, приводит к удару током при касании

Если же корпус электроприбора будет заземлен, то напряжение между землёй, на которой стоит человек, и корпусом к которому он прикасается будет примерно нулевым для человека. Ток потечет по заземляющему проводнику, а не по телу человека. Так как сопротивление правильно выполненного заземляющего устройства намного меньше чем сопротивление человеческого тела.Пробой фазы на корпус в системе TT (заземление без зануления). Ток стекает в землю по PE проводнику

Сила протекающего через заземляющее устройство тока тока будет большой. Разумеется, это приведет к  нагреву и обгоранию контактов и проводников. Потому совместно с заземлением должно применяться защитное  отключение. Чтобы отключить цепь в аварийном состоянии. Безусловно, чаще всего в качестве защитного отключения применяют автоматические выключатели и УЗО.

До появления УЗО и дифавтоматов было запрещено применять заземление без зануления. Дело в том, что при замыкании фазы на заземленный, но не зануленный корпус электрооборудования, ток короткого замыкания может быть недостаточен для отключения автоматического выключателя. Несомненно, установленное дополнительно к автомату, УЗО в данном случае отключит сеть по току утечки. Потому системы TT и IT запрещены без применения УЗО ().

Способы определения

В любом современном электроприборе предусматривается наличие заземления. Благодаря этому удается снизить показатель силы тока до безопасного. Заземляющий провод отводит большую часть электронов в землю, защищая тем самым человека от поражения электротоком. Простейшим способом обнаружения такого проводника является окраска его изоляционного слоя — желто-зеленая.

Однако из-за ошибки электромонтера такое предположение может оказаться неверным

Именно поэтому важно не только понимать, что значат фазные, заземляющие и нулевые провода, видеть различия между ними, необходимо уметь самостоятельно их находить. Чтобы обнаружить фазу тока и нулевой проводник в домашней электросети, можно использовать несколько методов

Наиболее простыми среди них являются три, которые и стоит рассмотреть.

Индикаторная отвертка

Это недорогой и весьма эффективный инструмент, с помощью которого можно быстро найти фазу и ноль в домашней электросети. Индикаторная отвертка работает по принципу прохождения через корпус емкостного электротока. Инструмент состоит из нескольких элементов:

  • Металлический наконечник, напоминающий плоскую отвертку. Его необходимо последовательно прикладывать к тестируемым проводникам.
  • Неоновая лампа. Загорается при появлении тока и это сигнализирует о наличии фазы.
  • Резистор. Предназначен для ограничения силы тока и предотвращает выход из строя инструмента.
  • Контактная площадка. Прикосновение к ней позволяет создать электроцепь.

Мультиметр или электрическая лампочка

Домашний тестер также может стать отличным средством поиска фазы и нуля в сети. Для выполнения работы прибор необходимо перевести в режим вольтметра и попарно определить показатель напряжения между проводами. Между любым проводником и фазой он всегда составит 220 В. Если коснуться щупами нуля и заземляющего провода, то напряжение будет отсутствовать.

Перед тем как приступить к решению задачи с помощью лампы, придется собрать простейшее устройство. В любой подходящий патрон следует вкрутить лампочку и подключить к клеммам проводники. Концы проводов следует зачистить с помощью обычного ножа либо стриппера. После этого можно приступать к определению фазового и нулевого проводника. Для этого предстоит поочередно прикладывать провода к проверяемым жилам. Как только лампа загорится, фаза будет найдена.

Характеристики проводов «плюса» и «минуса»

Если электрический кабель имеет 2 проводника, то один из них «плюс» (фаза), а второй «минус» (ноль). Необходимо обязательно знать полярность при подключении электроприбора, в противном случае существует риск порчи оборудования.

Важно! Чаще всего «плюс» и «минус» помечают буквами, символами или определенным цветом, предусмотренным ГОСТом. Маркировка латинскими буквами

В схемах электросети фазу («плюс») отмечают латинской буквой L, такую же маркировку используют на проводах, если нет цветовой разницы. Латинская буква N – означает «ноль» или «минус». Заземление же маркируют как PE или PEN.

Иногда, при работе с проводкой, не имеющей никаких опознавательных знаков, используют маркеры, которые надеваются на провода в виде цветных колец с пометками. Другим вариантом разметки может быль термоусадочная лента разных цветов. Она надевается на кабель соответствующего напряжения и, для закрепления на носителе, подогревается.

Устройство бытовой электросети

Сначала стоит выяснить, откуда берется ток в квартире, после чего будет проще понять, что называется нулем и фазой. В дома электрическая энергия подается с трансформаторной подстанции, задача которой заключается в преобразовании высоковольтного напряжения промышленной сети. Вторичная обмотка трансформатора соединяется в соответствии со схемой «звезда» — три ввода подключены к общей точке 0, а оставшиеся 3 подсоединяются к клеммам А, В, С. Соединенные вместе контакты также подключаются к заземляющему контуру подстанции.

В нулевой точке одновременно сделано расщепление на два проводника:

  • Рабочий ноль.
  • Защитный провод РЕ.

Рассмотренная схема носит название TN-S и используется во всех жилых домах. Таким образом, в распределительном щитке строения, кроме двух нулевых проводов, присутствуют еще и три фазных. В домах старой постройки часто встречается четырехпроводная схема — TN-C, в которой отсутствует проводник РЕ. Из распределительного щитка строения по квартирам разводится напряжение лишь одной фазы в 220 В и защитный РЕ-провод.

Следует помнить, что в старых домах последний элемент схемы может отсутствовать, если реконструкция электрической проводки не проводилась. Таким образом, «нуль» в квартире — провод, подсоединенный к контуру земли в подстанции и используемый для создания нагрузки от фазы.

Довольно важным понятием является и РЕ-провод. Он исключен из схемы электроснабжения и необходим для устранения последствия различных аварийных ситуаций и неисправностей. В электросетях, созданных в соответствии со схемой TN-S, нагрузка распределяется равномерно, так как на каждом этаже распределительный щиток подключен к конкретным линиям 220 В общей сети подъезда.

Равномерное соединение «звезда» полностью повторяет все векторные характеристики подстанции. Если в квартире выключены все потребители электроэнергии, то ток в цепи отсутствует. В трехфазных сетях сумма электротоков складывается в соответствии с законом векторной графики в нулевом проводнике. Зная, чем отличается фаза и ноль в электрике, можно самостоятельно решать различные задачи.

Что такое земля

Нулевая точка трансформатора обычно . Нулевой проводник должен также дополнительно заземляться через определенное расстояние. Так поступают чтобы потенциал между нулевым проводником и землей был как можно меньше. Делается это для срабатывания автоматического отключения в аварийной ситуации. К примеру, при обрыве провода с опоры электропередач, он упадет на землю. Ток потечет через землю к нулевой точке трансформатора. Земля служит как бы дополнительным проводником. Если бы нулевая точка не была заземлена, то ток просто утекал бы в землю. При этом силы тока могло быть недостаточно для того чтобы перегорел предохранитель на подстанции. Иначе говоря, могло не сработать автоматическое отключение. И на месте падения провода было бы опасное для жизни людей .

Пробой фазы на корпус в системе TT (заземление без зануления). Ток стекает в землю по PE проводнику. Происходит защитное отключение. Жизнь и здоровье человека спасены

Система защитного заземления TN-S

Иначе говоря, напряжение между проводником PE и землей (почвой) составляет примерно 0 вольт. То есть, ток по проводнику PE в рабочем состоянии практически не течет. Ток начинает течь по проводнику PE в аварийном состоянии.

Такой проводник получают двумя способами. Во-первых, путем отвода его от заземленной нулевой точки на трансформаторной подстанции. Такая система защиты . Во-вторых, защитный проводник PE получают делением нулевого защитного PEN проводника уже у потребителя электроэнергии. Разделенный проводник PE дополнительно заземляется. Такой вариант называется . Нулевым защитным PEN проводником может быть нулевой N рабочий проводник, если он имеет определенное сечение и состояние.

Система защитного заземления TN-C-S

Заземление

Повторное заземление производят также и на стороне потребителя электроэнергии. Заземляются корпуса оборудования и металлические части которые могут попасть под напряжение в аварийной ситуации. Заземление применяется в целях снизить разность потенциалов (напряжение) между землей и корпусом оборудования. А также, для защитного автоматического отключения. Обычно автоматическое отключение осуществляется и .

Для вашего удобства подборка публикаций

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

  • Фаза А — желтая, возможна зеленоватая продольная прожилка.
  • Фаза В — выраженного зеленого колера, иногда неонового оттенка.
  • Фаза С — красная.
  • Ноль — допускался сизого или нейтрального серого тона.

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На постоянном токе для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Что такое земля

Нулевая точка трансформатора обычно . Нулевой проводник должен также дополнительно заземляться через определенное расстояние. Так поступают чтобы потенциал между нулевым проводником и землей был как можно меньше. Делается это для срабатывания автоматического отключения в аварийной ситуации. К примеру, при обрыве провода с опоры электропередач, он упадет на землю. Ток потечет через землю к нулевой точке трансформатора. Земля служит как бы дополнительным проводником. Если бы нулевая точка не была заземлена, то ток просто утекал бы в землю. При этом силы тока могло быть недостаточно для того чтобы перегорел предохранитель на подстанции. Иначе говоря, могло не сработать автоматическое отключение. И на месте падения провода было бы опасное для жизни людей .

Пробой фазы на корпус в системе TT (заземление без зануления). Ток стекает в землю по PE проводнику. Происходит защитное отключение. Жизнь и здоровье человека спасены

Система защитного заземления TN-S

Иначе говоря, напряжение между проводником PE и землей (почвой) составляет примерно 0 вольт. То есть, ток по проводнику PE в рабочем состоянии практически не течет. Ток начинает течь по проводнику PE в аварийном состоянии.

Такой проводник получают двумя способами. Во-первых, путем отвода его от заземленной нулевой точки на трансформаторной подстанции. Такая система защиты . Во-вторых, защитный проводник PE получают делением нулевого защитного PEN проводника уже у потребителя электроэнергии. Разделенный проводник PE дополнительно заземляется. Такой вариант называется . Нулевым защитным PEN проводником может быть нулевой N рабочий проводник, если он имеет определенное сечение и состояние.

Система защитного заземления TN-C-S

Заземление

Повторное заземление производят также и на стороне потребителя электроэнергии. Заземляются корпуса оборудования и металлические части которые могут попасть под напряжение в аварийной ситуации. Заземление применяется в целях снизить разность потенциалов (напряжение) между землей и корпусом оборудования. А также, для защитного автоматического отключения. Обычно автоматическое отключение осуществляется и .

Для вашего удобства подборка публикаций

Отличия переменного тока от постоянного

Изменения направления течения и характеристик переменного тока связаны с методом его получения. Получают переменный ток в результате работы генераторов переменного тока. Генератор состоит из ротора и статора. Статор — неподвижная (статичная) часть генератора. Он имеет форму полого конуса, внутри которого расположены катушки с намотанной проволокой. Эти катушки образуют обмотку статора. Из обмотки выходят концы намотанной проволоки (выводы). На этих выводах, при работе генератора, образуется напряжение. Если к выводам, находящимся под напряжением, подключить нагрузку, через неё начнет течь электрический ток. Протекая через нагрузку (электроприбор), ток совершает какую-нибудь работу. Например, раскаляет нить лампы накаливания. Соответственно, лампа что-нибудь освещает.

Устройство генератора переменного тока

Ротор — подвижная часть генератора и расположен внутри статора. На нем также расположены катушки. Они образуют обмотку ротора. Когда на эту обмотку подается постоянный ток, ротор становится электромагнитом. Электромагнит создаёт вокруг себя магнитное поле. Считается, что линии магнитного поля пересекают обмотку статора и индуцируют (наводят) в ней электродвижущую силу (ЭДС). Затем ротор начинают вращать. Например, с помощью турбины, которую в свою очередь вращает падающая с высоты вода. Разумеется, вместе с ротором вращается и магнитное поле. Считается, что результате вращения поля, по обмотке статора начинает течь электрический ток. Это явление называют .

Три фазы изменения переменного тока

Полюса вращающегося ротора-электромагнита постоянно меняют свое положение относительно катушек статора. То есть, плюс становится на место минуса, а минус на место плюса. А затем минус и плюс меняют места обратно. Это продолжается пока генератор работает. По этой причине и ток индуцируемый в статоре постоянно меняет направление своего течения. Считается, что направление течения тока от минуса к плюсу. Потому как электроны — отрицательно заряженные частицы. Имеется мнение что электрический ток в металлах — это движение электронов. А заряженные частицы стремятся к частицам с зарядом противоположным. От одноименно заряженных частиц они наоборот отталкиваются. Это можно продемонстрировать на примере двух постоянных магнитах.

Ротор стандартного генератора совершает 3000 оборотов в минуту. Отсюда и появляется частота 3000 оборотов /60 секунд = 50 герц. То есть, 50 оборотов ротора в секунду. Считается, что такая частота была установлена потому что позволяла светить лампам накаливания без мерцания. А также давала возможность стабильно работать электродвигателям. Пятьдесят периодов изменения тока — 100 раз в секунду изменяется направление течения бытового переменного тока.

Генератор постоянного тока в общих чертах схож с генератором тока переменного. Но конечно он имеет и отличия. Магнитное поле здесь создают неподвижные катушки статора. Напряжение на генераторе постоянного тока получают на выводах обмотки ротора, во время его вращения. Обмотка ротора делится на множество частей. Каждая часть имеет выводы на контакты коллектора. Съем тока происходит с контактов коллектора ротора с помощью двух щеток. Одна щетка — плюс, а вторая — минус. Так как щётки неподвижны, то они попеременно соприкасаются с разными контактами. Переход с контакта на контакт происходит в тот момент, когда синусоидальная ЭДС в контуре переходит через своё нулевое значение. В итоге, каждая щётка сохраняет свою полярность неизменной.

Устройство генератора постоянного тока

То есть, постоянный ток движется всегда в одном направлении. Плюс и минус являются указателями направления движения электрического тока. Постоянные значения характеристик постоянного ток достигаются за счет деления обмотки ротора на множество частей. Существуют разные способы подключения генератора постоянного тока.

С этим читают

Маркировка в электрике – обозначение фазы, нуля, заземления в цвете

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесь четко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Цвет провода подскажет его назначение

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью индикаторной отвертки или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме  используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме  используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цветовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по окраске, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет  на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Почему в электрике есть фаза и ноль


Чтобы понять основы электрики, не обязательно углубляться в технические подробности электрической цепи. Достаточно знать, способы передачи электрического тока, которые бывают однофазными или трехфазными. Трехфазная сеть – это, когда электричество поступает по трем проводам, а еще по одному должно вернуться обратно, к источнику тока, которым может быть трансформатор, электрический счетчик. Однофазная сеть – это, когда электричество поступает по одному проводу, а по другому возвращается обратно к источнику питания. Такая система называется электрическая цепь, а ее основы проходят на уроках физики.

Вспомните – электрическая цепь состоит из источника, потребителей, соединительных проводов и других элементов. В любом источнике тока «работают» положительно и отрицательно заряженные частицы. Они накапливаются на разных полюсах источника, один из которых становится положительным, а другой отрицательным. Если полюса источника соединить, возникает электрический ток. Под действием электростатической силы частицы приобретают движение только в одном направлении.

Для начала рассмотрите пример однофазной сети: квартира, в которой электричество к чайнику, микроволновке, стиральной машине поступает по одному проводу, а назад к источнику тока - по другому проводу. Если такую цепь разомкнуть, то, электричества не будет. Провод, подающий ток, называется фазовым или фазой, а провод, по которому ток возвращается – нулевым или нулем.

Если сеть трехфазная, электричество будет поступать по трем проводам, а возвращаться так же по одному. Трехфазные сети чаще бывают в домах загородного типа. Если в такой сети разомкнуть один провод, то, на других фазах ток останется.

То есть, фаза в электрике – это провод, который подает ток от источника питания, а ноль – это провод, который отводит ток обратно, к источнику питания. Если току не обеспечить постоянную цепь – случились аварии на линии, произошел обрыв проводов, то, приборы могут просто перестать работать или сгорят от перенапряжения в электрической сети. В электрике это явление называется «перекос фаз». Если оборвался ноль, напряжение может измениться как в наибольшую, так и в наименьшую сторону.

Что такое Phase и почему нас это волнует? [Analog Devices Wiki]

Цель:

Цель этой лабораторной работы - понять, что имеется в виду под фазовым соотношением между сигналами, и увидеть, насколько хорошо теория согласуется с практикой. Второстепенным результатом будет предварительное понимание аппаратного обеспечения ADALM1000 и программного обеспечения ALICE.

Примечания:

Как и во всех лабораториях ALM, мы используем следующую терминологию при описании подключений к разъему ALM1000 и настройке оборудования. Зеленые заштрихованные прямоугольники обозначают подключения к разъему аналогового ввода-вывода M1000. Контакты аналогового канала ввода-вывода обозначаются как CA и CB. При настройке для принудительного измерения напряжения / измерения тока –V добавляется, как в CA- V , или при настройке для принудительного измерения тока / измерения напряжения –I добавляется, как в CA-I. Когда канал настроен в режиме высокого импеданса только для измерения напряжения, –H добавляется как CA-H.

Следы осциллографа также обозначаются по каналу и напряжению / току. Например, CA- V , CB- V для сигналов напряжения и CA-I, CB-I для сигналов тока.

Фон:

Мы исследуем концепцию фазы, посмотрев на синусоидальные волны и пассивные компоненты, которые позволят нам наблюдать фазовый сдвиг реальных сигналов. Сначала мы рассмотрим синусоидальную волну и фазовый член в аргументе. Вы должны быть знакомы с уравнением:

(1)

ω устанавливает частоту синусоидальной волны по мере продвижения t, а θ определяет сдвиг во времени, который определяет фазовый сдвиг в функции.

Функция sin возвращает значение от 1 до -1.Сначала установите t равным константе, скажем, 1. Аргумент ωt больше не является функцией времени. При ω в радианах грех π / 4 составляет приблизительно 0,7071. 2π радиан равняется 360 °, поэтому π / 4 радиана соответствует 45 °. В градусах грех 45 ° также равен 0,7071.

Теперь пусть t будет меняться со временем, как обычно. Когда значение ωt изменяется линейно со временем, это дает синусоидальную волновую функцию, как показано на рисунке 1. Когда ωt изменяется от 0 до 2π, синусоидальная волна изменяется от 0 до 1, до -1 и обратно до 0.Это один цикл или один период T синусоидальной волны. Ось x - это изменяющийся во времени аргумент / угол ωt, который изменяется от 0 до 2π.

Значение θ равно 0 в функции, представленной на рисунке 1. Поскольку sin (0) = 0, график начинается с 0. Это простая синусоида без смещения по времени, что означает отсутствие смещения фазы. Обратите внимание, что если мы используем градусы ωt, он идет от 0 до 2π или от 0 до 360 °, чтобы получить синусоидальную волну, показанную на рисунке 1.

Рисунок 1: 2 цикла SIN (t)

В качестве примечания: что происходит, когда ωt больше 2π? Введите 2.5π в калькуляторе и посмотрим. Как вы должны знать, функция синуса повторяется каждые 2π радиан или 360 °. Это похоже на вычитание 2π (I) радиан из аргумента, где I - наибольшее целое число, которое дает неотрицательный результат.

Что произойдет, когда мы построим вторую синусоидальную волновую функцию на рисунке 1 с таким же значением ω и θ, равным 0? У нас есть еще одна синусоида, которая располагается поверх первой синусоидальной волны. Поскольку θ равно 0, между синусоидальными волнами нет разницы фаз, и они выглядят одинаково во времени.

Теперь измените θ на π / 2 радиан или 90 ° для второй формы сигнала. Мы видим исходную синусоидальную волну и синусоидальную волну, сдвинутую во времени влево. На рис. 2 показаны исходная синусоидальная волна (зеленая) и вторая синусоидальная (оранжевый) со смещением во времени. Поскольку смещение является постоянным, мы видим, что исходная синусоидальная волна сдвинута во времени на значение θ, которое в этом примере составляет 1/4 периода волны.

Рисунок 2: зеленый - SIN (t) оранжевый - SIN (t + π / 2)

Тета - это временной сдвиг или фазовая часть уравнения 1.Фазовый угол определяет смещение во времени и наоборот. Уравнение 2 показывает взаимосвязь. Нам довелось выбрать наиболее распространенное смещение 90 °. Сдвиг фазы между синусоидальной и косинусной волной составляет 90 °. Угол смещения почти всегда не равен 90. На самом деле часто это функция частоты.

Когда на осциллографе, например, отображаются 2 синусоидальные волны, фазовый угол может быть рассчитан путем измерения времени между двумя формами сигнала (переход от отрицательного к положительному нулю или «нарастающие фронты» могут использоваться в качестве контрольных точек измерения времени на осциллограмме. ).Один полный период синусоидальной волны во времени равен 360 °. Взяв отношение времени между двумя формами сигнала, ∆t, и времени в одном периоде полной синусоидальной волны, T, вы можете определить угол между ними. Уравнение 2 показывает точное соотношение.

Фаза:

(2)

Где T - период синусоиды.

Естественные временные сдвиги в синусоиде.

Некоторые пассивные компоненты дают временной сдвиг между напряжением на них и током через них.В классе мы показали, что напряжение на резисторе и ток через резистор являются простой зависимостью от времени. В / I = R. где R действительное значение в омах. Таким образом, напряжение на резисторе и ток через резистор всегда совпадают по фазе.

Для конденсаторов и катушек индуктивности уравнение, связывающее В, и I, аналогично. В / I = Z, где Z - импеданс с действительной и мнимой составляющими. В этой лаборатории мы рассмотрим только конденсаторы.

Обычно конденсаторы состоят из двух проводящих пластин, разделенных диэлектрическим материалом.Когда к пластинам прикладывается разность потенциалов, между пластинами создается электрическое поле. Диэлектрики конденсаторов могут быть изготовлены из многих материалов, включая тонкие изолирующие пленки и керамику. Отличительной характеристикой конденсатора является его емкость (C), измеряемая в фарадах (F), которая измеряет соотношение между напряжением и накоплением заряда.

Основное правило для конденсаторов заключается в том, что напряжение на конденсаторе не изменится, если через конденсатор не течет ток.Скорость изменения напряжения (dv / dt) зависит от величины тока. Для идеального конденсатора ток i (t) связан с напряжением по следующей формуле:

(3)

В настоящий момент все последствия этого выходят за рамки данной лабораторной работы. Вы увидите это поведение в последующих лабораторных работах. Импеданс конденсатора зависит от частоты. Импеданс уменьшается с частотой, и наоборот, чем ниже частота, тем выше полное сопротивление.

(4)

Где ω определяется как угловая скорость:

Одна тонкость в уравнении 4 - это мнимый оператор j. Когда мы смотрели, например, на резистор, в уравнении импеданса не было воображаемого оператора. Синусоидальный ток через резистор и напряжение на резисторе не имеют временного сдвига между ними, потому что взаимосвязь полностью реальна. Единственная разница - амплитуда. Напряжение синусоидально и совпадает по фазе с синусоидой тока. С конденсатором дело обстоит иначе. Когда мы смотрим на форму волны синусоидального напряжения на конденсаторе, она будет сдвинута во времени по сравнению с током через конденсатор.За это отвечает воображаемый оператор j. Глядя на рисунок 3, мы видим, что форма волны тока находится на пике (максимуме), когда наклон формы волны напряжения (скорость изменения во времени dv / dt) является самым высоким.

Разница во времени может быть выражена как фазовый угол между двумя формами сигнала, как определено в уравнении 2.

Рисунок 3: Определение фазового угла между напряжением и током.

Вы, наверное, видели схемы, полностью состоящие из резисторов. Эти цепи имеют только реальный импеданс, а это означает, что все напряжения во всей цепи будут синфазными (, т. Е. θ = 0 градусов), поскольку это комплексный импеданс, который смещает ток во времени относительно напряжения. Обратите внимание, что сопротивление конденсатора полностью мнимое. Резисторы имеют реальные импедансы, поэтому схемы, содержащие как резисторы, так и конденсаторы, будут иметь сложные импедансы.

Чтобы вычислить теоретический фазовый угол между напряжением и током в RC-цепи:

i (t) = v (t) / Z контур

Где Z цепь - полное сопротивление цепи = I

Переставьте уравнение так, чтобы оно выглядело как I = A + jB

Где A и B - действительные числа.

Соотношение фаз тока и напряжения тогда будет:

(5)

Материалы:

Аппаратный модуль ADALM1000
2 - резисторы 470 Ом
1 - конденсатор 1 мкФ

Осциллограф:

Вы собираетесь использовать плату ALM1000 и программное обеспечение рабочего стола ALICE для функций осциллографа. В руководстве пользователя рассказывается, как все настроить.

Генератор сигналов:

Вы также собираетесь использовать плату ALM1000 для функций генератора сигналов.В руководстве пользователя рассказывается, как настроить генератор сигналов.

Инструкционные цели:

1. Изучите соотношение фаз напряжения и тока в резистивной цепи.
2. Изучите соотношение фаз напряжения и тока в емкостной резистивной (RC) цепи.

Процедура:

Настройте быстрое измерение с помощью ALICE Desktop:

• Убедитесь, что ALM1000 подключен к порту USB и запустите приложение ALICE Desktop.
• Главный экран должен выглядеть как дисплей осциллографа с настраиваемым диапазоном, положением и параметрами измерения.
• Убедитесь, что в нижней части экрана для CA V / Div и CB V / Div установлено значение 0,5.
• Также проверьте, что для CA V Pos и ​​CB V Pos установлено значение 2,5.
• CA I mA / Div должно быть установлено на 2,0, а CA I Pos должно быть установлено на 5,0.
• В окне управления AWG установите частоту CHA и CHB на 1000 Гц с фазой 90 °, 0 В Мин. И 5 В Макс. (5.000V Pk-Pk выход). Выберите режим SVMI и форму сигнала Sin.

• В раскрывающемся списке Meas выберите P-P для CA- V , CA-I и CB- V .
• Установите время / деление на 0,5 мс и в раскрывающемся списке «Кривые» выберите CA- V , CA-I и CB- V .

Обратите внимание, что выходы генератора функций CHA и CHB подключаются к входам каналов непосредственно на плате. Для подключения не нужен провод.

• На вашей беспаечной макетной плате подключите выход CHA к одному концу резистора 470 Ом.
• Подключите другой конец резистора к GND.
• Нажмите кнопку «Пуск» в области видимости.

Если плата была откалибрована правильно, вы должны увидеть одну синусоидальную волну поверх другой. С CHA и CHB оба равны 5,00 Vpp. Если калибровка неверна, вы можете увидеть 2 синусоидальные волны в фазе с амплитудой CHA, отличной от CHB. Выполните повторную калибровку, если есть значительная разница напряжений.

2. Измерьте фазовый угол между двумя сгенерированными сигналами:

• Убедитесь, что CA V / Div и CB V / Div все еще установлены на 0.5 и что CA V Pos и ​​CB V Pos установлены на 2,5.
• CA I мА / Div должно быть установлено на 2,0, а CA I Pos должно быть установлено на 5,0
• Установите частоту CHA и CHB на 1000 Гц с фазой 90 °, 0 В, Мин. И 5 В Максимальные значения (выход 5. 0V Pk-Pk). Выберите режим SVMI и форму сигнала Sin.

Вы должны увидеть то, что выглядит как 1 синусоида. Есть два, только один над другим.

• В окне управления AWG измените фазу θ канала B на 135 ° (90 + 45).
• Какой канал выглядит так, как будто синусоидальный сигнал встречается раньше другого? _______________

Сигнал CHB должен выглядеть так, как будто он предшествует (происходит раньше) сигналу CHA. Сигнал CHB пересекает ось 2,5 V снизу вверх перед сигналом CHA. Оказывается, положительный θ называется фазовым отведением. Контрольная точка времени пересечения низкого и высокого уровня является произвольной. Также можно использовать переход от высокого к низкому.

• Измените фазовый сдвиг CHB на 45 ° (90 - 45).

Теперь похоже, что сигнал CHB отстает от сигнала CHA.

• Установите для дисплея измерений CA значение «Частота» и «Фаза A-B». Для CB дисплея B-A Delay.
• Установите время / деление на 0,2 мс.
• Нажмите красную кнопку Стоп, чтобы приостановить программу. Используя левую кнопку мыши, мы можем добавить точку маркера на дисплей.

Если синусоидальная волна CHA пересекает «первую» и «вторую» CHB, мы можем измерить временной сдвиг между ними.

• Убедитесь, что вертикальное положение двух сигналов установлено на 2.5.
• Измерьте разницу во времени между пересечениями нуля сигналов CHA и CHB с помощью маркеров.

Что такое ∆t? __________________

• Используйте измеренную ∆t и уравнение 2 для расчета сдвига фазы. θ ________ °

Обратите внимание, что вы не можете измерить частоту сигнала, для которого на экране не отображается хотя бы один полный период. Обычно для получения стабильных результатов требуется более 2 циклов. Вы генерируете частоту, поэтому уже знаете, что это такое.Вам не нужно измерять его в этой части лаборатории.

3. Измерение величины с помощью реальной схемы.

Рисунок 5: Соединения на макетной плате R-R.

• Постройте схему, показанную на рис. 4, на беспаечной макетной плате, используя два резистора 470 Ом.
• В окне управления AWG установите частоту CHA на 200 Гц с фазой 90 °, 0 В Мин. И 5 В Макс. (Выход 5,0 В, пик-пик). Выберите режим SVMI и форму сигнала Sin.
• Выберите режим Hi-Z для CHB. Остальные настройки для CHB не имеют значения, потому что теперь он используется только как вход.

• Соедините выход CHA, вход CHB и GND проводами, как показано цветными контрольными точками.
• Установите шкалу времени по горизонтали на 1,0 мСм / дел, чтобы отобразить два периода формы сигнала.
• Нажмите кнопку «Пуск» на осциллографе, если она еще не запущена.

Форма волны напряжения, отображаемая в CHA, представляет собой напряжение на обоих резисторах ( В R1 + В R2 ).Форма волны напряжения, отображаемая в CHB, представляет собой напряжение только на R 2 ( В R2 ). Для отображения напряжения на R 1 мы используем параметры отображения математической формы сигнала. В раскрывающемся меню Math выберите уравнение CAV-CBV. Теперь вы должны увидеть третью форму волны для напряжения на R 1 ( В, R1 ). Чтобы увидеть обе кривые, вы можете отрегулировать вертикальное положение канала, чтобы разделить их. Не забудьте вернуть вертикальное положение, чтобы перестроить сигналы.

• Запишите В R1 и В R2 .

В R1 _______ В PP .
В R2 _______ В PP .
V R1 + V R2 _______ V PP .

• Видите ли вы какую-либо разницу между переходами через ноль V R1 и V R2 ? _________
• Можете ли вы вообще увидеть две отдельные синусоидальные волны? ________

Возможно нет. Не должно быть наблюдаемого временного сдвига и, следовательно, сдвига фазы.

4. Измерьте величину интересной реальной цепи.

• Замените R 2 конденсатором емкостью 1 мкФ C 1 .

Рисунок 7: Соединения на макетной плате RC.

• В окне управления AWG установите частоту CHA равной 500 Гц с фазой 90 °, значениями 0 В мин и 5 В макс (выход 5,0 В, пик-пик). Выберите режим SVMI и форму сигнала Sin.
• Выберите режим Hi-Z для CHB.
• Установите горизонтальную шкалу времени на 0,5 мс / дел для отображения двух периодов формы сигнала.

Поскольку через конденсатор не проходит постоянный ток, нам приходится обрабатывать средние (постоянные) значения сигналов по-разному.

• В правой части главного экрана есть места для ввода смещения постоянного тока для каналов A и B. Установите значения смещения, как показано.

• Теперь, когда мы удалили смещение для входов, нам нужно изменить вертикальное положение сигналов, чтобы повторно центрировать их на сетке. Установите для CA V Pos и ​​CB V Pos значение 0,0.

• Нажмите кнопку «Пуск» осциллографа, если она еще не запущена.
• Измерьте CA- V , CA-I, CB- V и Math (CAV - CBV) pk-pk.

Какой сигнал представляет собой форму волны Math? _________________

• Запись В R1 , В C1 и В R1 + V C1 .

В R1 ____________ В PP .
I R1 ____________ мА PP .
V C1 _______________ V PP .
V R1 + V C1 ____________ V PP .

Теперь что-то о фазе. Надеюсь, вы увидите несколько синусоид со смещениями по времени или разностями фаз, отображаемыми на сетке. Давайте измерим временные сдвиги и вычислим разности фаз.

5.Измерьте разницу во времени между V R1 , I R1 и V C1 . И вычислите фазовые сдвиги.

Используйте уравнение 2 и измеренное значение ∆t, чтобы вычислить фазовый угол θ.

Маркеры полезны для определения ∆t. Вот как.

• Отобразите не менее 2 периодов синусоидальных волн.

• Установите горизонтальное время / дел. до 0,5 мкс. Обязательно нажмите красную кнопку «Стоп», прежде чем пытаться разместить маркеры на сетке.

Обратите внимание, что дисплей Marker Delta отслеживает знак различия.

Вы можете использовать дисплей измерений, чтобы получить частоту. Поскольку вы устанавливаете частоту источника, вам действительно не нужно зависеть от окна измерения для этого значения.

Предположим, что ∆t равно 0, если вы действительно не видите никакой разницы с 1 или 2 периодами синусоидальной волны на экране.

• Поместите первый маркер на негатив. к поз. место пересечения нуля для сигнала CA- V ( V R1 + V C1 ).Поставьте второй маркер на ближайший нег. к поз. место пересечения нуля для сигнала Math ( V R1 ). Запишите разницу во времени и вычислите фазовый угол. Обратите внимание, что ∆t может быть отрицательным числом. Означает ли это, что фазовый угол опережает или отстает?

∆t _________, θ _________

Чтобы удалить маркеры для следующего измерения, нажмите красную кнопку «Стоп».

• Поместите первый маркер на негатив. к поз. место пересечения нуля для сигнала CA- V ( V R1 + V C1 ). Поставьте второй маркер на ближайший нег. к поз. место пересечения нуля для сигнала CB- V ( V C1 ). Запишите разницу во времени и вычислите фазовый угол.

∆t _________, θ _________

• Поместите первый маркер на негатив. к поз. место пересечения нуля для сигнала Math ( V R1 ). Поставьте второй маркер на ближайший нег. к поз. место пересечения нуля для сигнала CB- V ( V C1 ).Запишите разницу во времени и вычислите фазовый угол.

∆t _________, θ _________

Есть ли какое-либо измеряемое время (фазовый сдвиг) между сигналом Math ( V R1 ) и отображаемой формой кривой тока CA-I? Поскольку это последовательная схема, ток, поступающий через канал A AWG, равен току в R 1 и C 1 .

6. Измерьте разницу во времени и вычислите сдвиг фазы θ на другой частоте.

• Установите AWG CHA на 1000 Гц и время / деление на 0,2 мсек / дел.
• Поместите первый маркер на негатив. к поз. место пересечения нуля для сигнала CA- V ( V R1 + V C1 ). Поставьте второй маркер на ближайший нег. к поз. место пересечения нуля для сигнала Math ( V R1 ). Запишите разницу во времени и вычислите фазовый угол. Обратите внимание, что ∆t может быть отрицательным числом. Означает ли это, что фазовый угол опережает или отстает?

∆t _________, θ _________

Чтобы удалить маркеры для следующего измерения, нажмите красную кнопку «Стоп».

• Поместите первый маркер на негатив. к поз. место пересечения нуля для сигнала CA- V ( V R1 + V C1 ). Поставьте второй маркер на ближайший нег. к поз. место пересечения нуля для сигнала CB- V ( V C1 ). Запишите разницу во времени и вычислите фазовый угол.

∆t _________, θ _________

• Поместите первый маркер на негатив. к поз. место пересечения нуля для сигнала Math ( V R1 ).Поставьте второй маркер на ближайший нег. к поз. место пересечения нуля для сигнала CB- V ( V C1 ). Запишите разницу во времени и вычислите фазовый угол.

∆t _________, θ _________

Пост-лабораторные вопросы:

Ответьте на все вопросы в разделе процедуры.

Приложение:

Этапы менструального цикла: фаза за фазой

Менструальный цикл состоит из нескольких этапов или фаз, которые женское тело должно проходить каждый месяц, чтобы подготовиться к возможности забеременеть. Колебания гормонов ответственны за переход организма от одной фазы к другой.

Менструальный цикл состоит из четырех фаз. Это:

  • менструальная фаза
  • фолликулярная фаза
  • фаза овуляции
  • лютеиновая фаза

Продолжительность каждой фазы может варьироваться от человека к человеку. Продолжительность каждой фазы также может меняться со временем и с возрастом.

Продолжайте читать, чтобы получить дополнительную информацию о каждой из этих четырех стадий менструального цикла.

Менструальная фаза - это первая фаза менструального цикла. Это часть цикла, когда у человека идут месячные.

Цикл начинается, когда яйцеклетка из предыдущего менструального цикла не оплодотворяется. Гормоны эстрогена и прогестерона падают.

Поскольку утолщенная слизистая оболочка матки не нужна, она разрушается и выпадает. Эта слизистая оболочка и яйцо затем выходят из влагалища во время менструального цикла.

Период состоит из сочетания ткани матки, слизи и крови. Менструальная фаза может длиться 3–8 дней.

Во время этой фазы человек может испытать:

Фолликулярная фаза, которую некоторые называют пролиферативной фазой, также начинается в первый день менструации. Это одновременно с менструальной фазой.

В начале цикла область мозга, называемая гипоталамусом, подает сигнал гипофизу о выделении фолликулостимулирующего гормона (ФСГ).

ФСГ стимулирует яичники к образованию нескольких небольших мешочков, называемых фолликулами.Каждый из них содержит незрелое яйцо. Самая здоровая яйцеклетка созреет, а остальные фолликулы впитаются обратно в организм.

По мере созревания фолликула организм выделяет дополнительный эстроген. Это стимулирует утолщение слизистой оболочки матки. Утолщенная подкладка может обеспечить оплодотворенное яйцо необходимыми питательными веществами.

Фолликулярная фаза обычно длится около 10–16 дней. Эта фаза закончится, когда у человека произойдет овуляция.

Фаза овуляции начинается, когда повышение уровня эстрогена дает сигнал гипофизу о выделении лютеинизирующего гормона (ЛГ). ЛГ стимулирует процесс высвобождения зрелой яйцеклетки из яичника. Этот процесс называется овуляцией.

Во время овуляции зрелая яйцеклетка перемещается из яичника по фаллопиевой трубе в матку. В любой момент во время путешествия яйцеклетки сперма может оплодотворить ее.

Люди, желающие забеременеть, могут следить за такими признаками, как густые белые выделения из влагалища и небольшое повышение базальной температуры тела. Человек может измерить базальную температуру дома с помощью чувствительного термометра.

Овуляция обычно происходит в середине менструального цикла. Яйцо может прожить около 24 часов, прежде чем его нужно будет оплодотворить. Если в течение этого времени яйцо не оплодотворяется, яйцеклетка растворяется.

Заключительная фаза менструального цикла называется лютеиновой фазой.

Во время лютеиновой фазы фолликул превращается в массу клеток, называемую желтым телом. Желтое тело выделяет прогестерон, который поддерживает толщину стенки матки и готовность к имплантации оплодотворенной яйцеклетки.

Если яйцеклетка оплодотворяется, организм вырабатывает хорионический гонадотропин человека (ХГЧ). ХГЧ помогает поддерживать толщину слизистой оболочки матки, чтобы оплодотворенная яйцеклетка могла развиться в эмбрион.

Однако, если яйцеклетка не оплодотворяется во время овуляции, желтое тело растворяется в теле. Уровни эстрогена и прогестерона упадут, что знаменует начало менструальной фазы.

Во время лютеиновой фазы у человека могут наблюдаться симптомы предменструального синдрома (ПМС).К ним могут относиться:

  • головные боли
  • изменения настроения
  • вздутие живота
  • боль, болезненность или опухание груди
  • изменение полового влечения
  • увеличение веса
  • трудности со сном
  • тяга к еде

Продолжительность лютеиновая фаза может варьироваться, но в среднем она составляет около 14 дней.

Менструальный цикл у людей может сильно различаться. Различия могут включать продолжительность цикла, тяжесть менструации и тяжесть любых симптомов ПМС.

Менструальный цикл человека также может меняться в разные моменты жизни, например, перед менопаузой.

Иногда бывает сложно определить проблемы с менструальным циклом. Человек может отслеживать свои периоды, записывая, когда они начинаются и заканчиваются. Это поможет им лучше осознавать любые проблемы или изменения.

Также может быть полезно записать тяжесть кровотечения и наличие кровянистых выделений.

Определенные события и условия могут повлиять на менструальный цикл человека.Сюда могут входить:

Если человек замечает какие-либо изменения в своем менструальном цикле, ему следует поговорить с врачом. Они могут помочь диагностировать и лечить любые основные проблемы.

Некоторые симптомы, за которыми следует наблюдать и обсуждать с врачом, включают:

Если человек испытывает эти или другие заметные проблемы, ему следует как можно скорее поговорить с врачом.

Узнайте здесь о 14 возможных причинах нерегулярных месячных.

У большинства женщин месячный менструальный цикл от полового созревания до менопаузы.

Менструальный цикл состоит из четырех фаз. Каждая фаза играет определенную роль в подготовке организма к беременности.

Человек может отслеживать свой менструальный цикл, что может помочь ему определить любые возникающие проблемы.

В чем физический смысл «полюса и нуля»?

определение нуля полюса

Чтобы оправдал изобретение комплексной частотной переменной s - вот некоторые дополнительные комментарии:

Местоположение полюса может быть отмечено на комплексной плоскости.И теперь можно определить два очень важных параметра фильтра:

1.) Значение, идентичное величине вектора от 0/0 до положения полюса, - это так называемая «частота полюса» ωp .

2.) Угол δ между отрицательной действительной осью и этим вектором является показателем так называемого «полюсного добротности» Qp . Точное соотношение: Qp = 1 / (2cosδ)

3.) Оба параметра характеризуют отклик фильтра и приведены в соответствующих учебниках. Более того, оба значения могут быть измерены с помощью генератора частоты и осциллографа (лучше: анализатора цепей)

4.) Эти определения - вместе с показанным трехмерным изображением - показывают взаимосвязь между положением полюса и характеристикой амплитуды фильтр (с пиком амплитуды, соответствующим положению полюса).

Добавлено через 1 час 41 минуту:

Извините, я забыл сказать что-то с точностью до нуля.

Нет, это неправильно, что при системных нулях выход «стремится к нулю».Это верно только для «настоящих нулей».
В общем, наклон функции величины будет меняться в окрестности нулей - больше ничего.

Например, наклон функции амплитуды (диаграмма BODE) изменяется от 0 до -20 дБ / дек (или от -20 до -40 дБ / дек) на полюсной частоте .
Таким же образом крутизна увеличивается с -20 дБ / Dec до 0 (или от -40 до -20 дБ / Dec), вызванная комплексным нулем .

LvW

Добавлено через 2 часа 57 минут:

Еще одно дополнение - возможно, полезно для кого-то:

Конец полосы пропускания (угловая частота, частота 3 дБ) НЕ совпадает с полюсной частотой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
