Что такое фазировка трансформатора. Фазировка трансформаторов: назначение, методы проведения и важность для безопасной эксплуатации — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое фазировка трансформаторов. Зачем она нужна. Как правильно выполнить фазировку. Какие бывают методы фазировки. К чему может привести неправильная фазировка трансформаторов.

Содержание

Что такое фазировка трансформаторов и для чего она необходима

Фазировка трансформаторов — это процедура проверки и обеспечения правильного соединения фаз обмоток трансформаторов при их параллельном включении или подключении к сети. Основная цель фазировки — предотвратить возникновение уравнительных токов и короткого замыкания между трансформаторами.

Фазировка необходима в следующих случаях:

При первом включении нового трансформатора
После капитального ремонта или перемотки обмоток
При включении трансформаторов на параллельную работу
После любых переключений в схеме соединения обмоток

Методы выполнения фазировки трансформаторов

Существует несколько основных методов фазировки трансформаторов:

1. Метод вольтметра

Это наиболее распространенный метод, который заключается в измерении напряжения между одноименными и разноименными фазами проверяемых трансформаторов. При правильной фазировке напряжение между одноименными фазами должно быть близко к нулю.

2. Метод фазоуказателя

Используется специальный прибор — фазоуказатель, который показывает наличие или отсутствие напряжения между проверяемыми точками. Позволяет быстро определить совпадение фаз.

3. Метод трансформатора напряжения

Применяется при высоком напряжении. К проверяемым цепям подключаются трансформаторы напряжения, а измерения проводятся на низкой стороне.

Порядок выполнения фазировки трансформаторов

Типовой порядок фазировки трансформаторов включает следующие этапы:

Отключение трансформаторов от сети и нагрузки
Проверка маркировки выводов обмоток
Подключение измерительных приборов
Подача напряжения на один из трансформаторов
Измерение напряжений между выводами обмоток
Анализ результатов измерений

При необходимости — переключение выводов обмоток
Повторная проверка

Возможные последствия неправильной фазировки

Неправильная фазировка трансформаторов может привести к серьезным последствиям:

Возникновение больших уравнительных токов между трансформаторами
Перегрев обмоток и повреждение изоляции
Срабатывание защит и отключение оборудования
Короткое замыкание и возгорание трансформаторов
Нарушение электроснабжения потребителей

Особенности фазировки трансформаторов разных типов

При фазировке трансформаторов необходимо учитывать их особенности:

Силовые трансформаторы

Фазировка выполняется со стороны высокого и низкого напряжения. Необходимо соблюдать особую осторожность из-за высокого напряжения.

Измерительные трансформаторы

Проверяется правильность подключения первичных и вторичных обмоток. Важно соблюдение полярности для корректной работы устройств релейной защиты и учета электроэнергии.

Автотрансформаторы

Учитывается наличие общей части обмотки. Фазировка проводится для всех уровней напряжения.

Современные методы и оборудование для фазировки

В настоящее время для фазировки трансформаторов применяются современные технологии:

Цифровые фазоуказатели с автоматическим определением чередования фаз
Анализаторы качества электроэнергии с функцией фазировки
Программно-аппаратные комплексы для комплексного тестирования трансформаторов
Беспроводные устройства для дистанционной фазировки

Требования безопасности при проведении фазировки

Фазировка трансформаторов связана с работой под напряжением, поэтому необходимо строго соблюдать требования техники безопасности:

Работы должен выполнять только квалифицированный персонал
Обязательно применение средств индивидуальной защиты

Использование только исправных и поверенных приборов
Обеспечение надежного заземления оборудования
Проведение необходимых организационных и технических мероприятий

Документирование результатов фазировки

По итогам проведения фазировки трансформаторов составляется протокол, который должен содержать:

Дату и место проведения работ
Паспортные данные проверяемых трансформаторов
Применяемые методы и приборы
Результаты измерений
Заключение о правильности фазировки
Подписи ответственных лиц

Заключение

Фазировка трансформаторов — важнейшая процедура, обеспечивающая их безопасную и надежную эксплуатацию. Правильное выполнение фазировки позволяет предотвратить аварийные ситуации и повреждение дорогостоящего оборудования. Соблюдение методики и требований безопасности при фазировке является обязательным для электротехнического персонала.

Фазировка трансформаторов | Испытания трансформаторов и реакторов | Подстанции

500кВ
330кВ
220кВ
110кВ
35кВ
20кВ
6кВ
трансформатор
испытание
150кВ
реактор
750кВ

Содержание материала

Испытания трансформаторов и реакторов

Нормы приемо-сдаточных испытаний трансформаторов
Измерение характеристик изоляции трансформаторов
Испытание повышенным напряжением промышленной частоты
Измерение сопротивления обмоток постоянному току
Проверка коэффициента трансформации
Проверка группы соединений и полярности выводов
Измерение тока и потерь холостого хода
Проверка работы переключающего устройства и снятие круговой диаграммы
Фазировка трансформаторов
Испытание трансформаторного масла перед заливкой
Испытание включением толчком на номинальное напряжение
Проведение периодических проверок, измерений и испытаний трансформаторов и реакторов
Испытания повышенным напряжением промышленной частоты
Испытание трансформаторного масла

Страница 10 из 15

Фазировка трансформаторов производится перед их включением на параллельную работу между собой или с сетью.

При отсутствии тождественности фаз напряжений включаемых трансформаторов возможно появление значительных уравнительных токов между ними, которые приводят к ограничению мощности или значительной перегрузке трансформаторов, а при несовпадении чередования фаз — к короткому замыканию.
Фазировка заключается в измерении напряжения между разноименными фазами включаемого трансформатора и сети (или другого, работающего трансформатора) и определении отсутствия напряжения между одноименными фазами. При проведении фазировки должна быть обеспечена электрическая связь между фазируемыми цепями для образования электрически замкнутого контура, необходимого для измерений. В качестве такой связи могут выступать заземленные нейтрали фазируемых трансформаторов, общий нулевой провод или соединение любой пары предполагаемых одноименных фаз с помощью разъединителя или временной перемычки.
Фазировка производится с помощью вольтметра до 380 В или вольтметра и трансформатора напряжения. При напряжении 2-10 кВ фазировка может производиться с помощью специальных указателей напряжения.

Измерения должны проводиться между всеми одноименными, а также между каждой из них и двумя остальными разноименными фазами (см. рис. 2.20). Если при измерении оказывается, что между одноименными фазами а1- a2, b1 – b2, с1 – с2, напряжение отсутствует, а между одной одноименной и противоположными разноименными a1 – b2, а1 – с2, b1 – а2, b1 – с2, с1 — а2, с1 – b2 напряжение примерно одинаковое (отличаются не более чем на 10%), то такой трансформатор может быть включен в сеть или на параллельную работу. Приведенные условия являются необходимыми и достаточными. Если при производстве замеров напряжения между фазами отличаются от выше отмеченных, то в каждом отдельном случае необходимо построить векторные диаграммы фазируемых напряжений и определить условия, при которых возможна параллельная работа трансформаторов.

На рис. 2.21 представлены векторные диаграммы для нормального случая фазировки трансформаторов, а на рис. 2.22 — векторные диаграммы для некоторых ненормальных случаев фазировки.

На рис. 2.22,а трансформаторы соединены по схеме Y/Y, нейтрали заземлены; при измерении нулевых показаний нет; измеренное напряжение между одноименными фазами равно 2•Eф, а между разноименными — Еф. Включение возможно, но для этого требуется поменять начала и концы всех обмоток фазируемого трансформатора. На рис. 2.22,б, в, г трансформаторы соединены по схеме Y/Δ; нейтрали незаземлены; нулевых измерений нет; при измерении одно напряжение равно Еф, а второе — 2•Еф. В этом случае перемычкой соединяются такие разноименные фазы, между которыми показания были равны Eф и после этого вновь повторяется фазировка. В данном случае оказались перепутаны между собой фазы а2 и с2 (рис. 2.22,6) или а2 и b2 рис. 2.22,в). Рис. 2.22, г относится к случаю восстановления перепутанных фаз. На рис. 2.22,д, е, ж показаний с нулевыми значениями нет или имеется только одно, а другие измерения дают значения 3 Е, или 2 Е, при различных соединениях а2 с с1, рис. 2.22,д), а2 с b1 рис. 2.22,е) и а2 и а1 рис. 2.22,ж).

Из этих рисунков видно, что имеет место случай сдвига одноименных фаз на б0 т. е. несоответствие групп. В этом случае необходимо поменять местами фазы как со стороны питания фазируемого трансформатора так и с низкой стороны, например А с В и а с Ь, что должно дать обратный сдвиг на 60 и обеспечить соответствие групп. Фазировку после этого необходимо повторить.

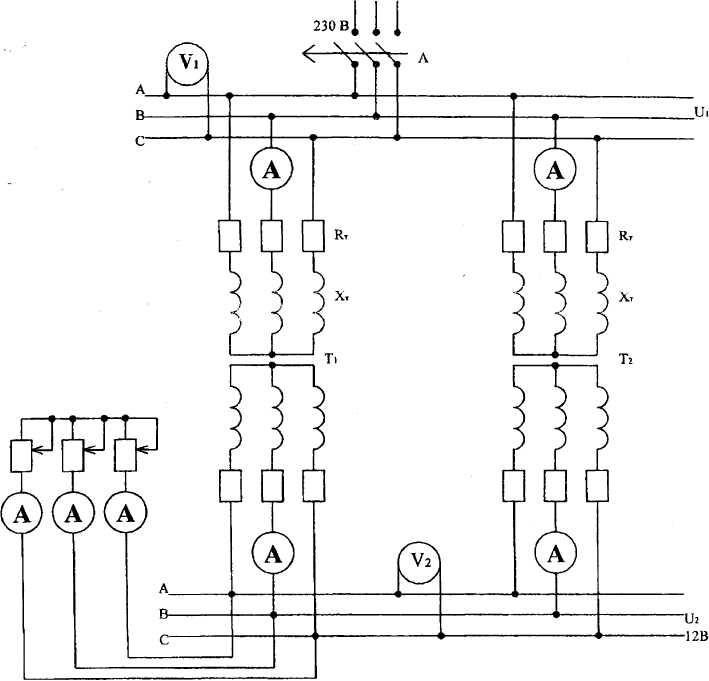

Рис. 2.20. Фазировка силовых трансформаторов
а) — фазировка на низком напряжении. Образование замкнутого контура через заземление; б) – фазировка на низком напряжении. Образование замкнутого контура перемычкой; c) — фазировка на напряжение более 380 В. Образование замкнутого контура через заземление. Q — шиносоединительный выключатель, отключен.

Рис. 2.21. Векторные диаграммы для нормального случая фазировки трансформаторов

Рис. 2.22. Векторные диаграммы для некоторых ненормальных случаев фазировки трансформаторов

Перед фазировкой на высоком напряжении с помощью трансформаторов напряжения у последних должна быть проверена фазировка между собой подачей на них одинаковых напряжений.
Другие случаи оценки возможности включения трансформаторов на параллельную работу между собой или с сетью с построением векторных диаграмм можно найти в известной справочной литературе.

Назад
Вперед

Назад
Вперед

Подстанции

Вы здесь:
Главная
Инструкции
Подстанции
Инструкция на ремонт масляного выключателя ВМТ-110

Читать также:

Испытания масляных выключателей
Выключатели от 3 до 750 кВ — ГОСТ Р 52565-2006
Обслуживание разъединителей, отделителей и короткозамыкателей
Шунтирующие реакторы — Запорожтрансформатор
Испытание вентильных разрядников

Фазировка — трансформатор — Большая Энциклопедия Нефти и Газа, статья, страница 4

Cтраница 4

При фазировке трансформаторов должно быть совпадение по фазам. В процессе трех — пятикратного включения трансформатора на номинальное напряжение не должны быть явления, указывающие на неудовлетворительное состояние трансформатора. Трансформаторы, смонтированные по схеме блока с генератором, допускается включать в сеть подъемом напряжения от нуля. [46]

При фазировке трансформаторов с наглухо заземленной нейтралью перемычку между зажимами рубильника ставить не разрешается, так как цепь тока вольтметра замыкается через землю или нулевую шину. [47]

При фазировке трансформаторов с заземленными нейтралями — рис. 7.3 о — измеряют напряжение между выводом а1 и тремя выводами а2, 62, с2, между выводом б / и этими же выводами, между выводом с / и этими же выводами. [48]

При фазировке трансформаторов без заземленных нейтралей — рис. 7.3 5 — ставят перемычку последовательно между выводами а2 — а1, а2 — 61, а2 — с1 л измеряют напряжение между четырьмя парами других выводов. [49]

При фазировке трансформаторов должна иметься электрическая связь между фазируемыми цепями. [50]

Схемы фазировки трансформаторов на низком напряжении.| Принципиальная схема фазировки трансформаторами напряжения, присоединенными к шинам. [51]

Приборы для фазировки трансформаторов с изолированной нейтралью должны быть рассчитаны на двойное линейное напряжение. [52]

Перед выполнением фазировки трансформаторов одноименные их зажимы at и аг необходимо соединить между собой перемычкой аа2 для установления электрической цепи, позволяющей измерять разность потенциалов между зажимами, принадлежащими различным трансформаторам. [53]

Какими методами выполняется фазировка трансформаторов. [54]

В чем заключается фазировка трансформатора. [55]

Обяватедьно должна соблюдаться фазировка подключаемых трансформаторов. [56]

Мы рассмотрим лишь фазировку трансформаторов, имеющих обмотку низшего напряжения до 380 В. В этом случае фазировка производится только со стороны низшего напряжения. [57]

Мы рассмотрим лишь фазировку трансформаторов, имеющих обмотку низшего напряжения до 380 в. В этом случае фазировка производится только со стороны низшего напряжения. [58]

Мы рассмотрим лишь фазировку трансформаторов, имеющих обмотку низшего напряжения до 380 в. В этом случае фазйровка производится только со стороны низшего напряжения. [59]

Мы рассмотрим лишь фазировку трансформаторов, имеющих обмотку низшего напряжения до 380 в. В этом случае фазировка производится только со стороны низшего напряжения. [60]

Страницы: 1 2 3 4 5

Условные обозначения и обозначения в трансформаторе Фазировка и полярность

Точечное преобразование (также известное как точечное обозначение) — это маркировка полярности в фазировке трансформатора, которая используется для определения соотношения фаз между первичным и вторичным током и напряжением в трансформаторе.

Производитель и проектировщик наносят точки или буквенно-цифровые символы с обеих сторон первичной и вторичной обмоток на принципиальной схеме. Если обе точки находятся на верхней стороне, это означает, что напряжение и ток совпадают по фазе, а направление первичного тока совпадает с направлением вторичного тока.

В проверке полярности трансформатора вместо точечной маркировки ставится маркировка h2 и h3 или X1 и X1. На нем ясно видно, что маркировка h2 и h3 используется для первичного (высокого напряжения) и h3 для вторичного напряжения. То же самое и с производством X1 и X2.

Проверка трансформатора на обрыв и короткое замыкание
Испытание Сампнера или испытание встык на трансформаторе

Точечное обозначение

Обычно, когда мы изучаем трансформаторы, мы предполагаем, что первичное и вторичное напряжение и ток совпадают по фазе. Но это не всегда так. В трансформаторе фазовое соотношение между первичными и вторичными токами и напряжениями зависит от того, как каждая обмотка намотана на сердечник.

Обратитесь к рисунку (1) и (2), вы можете видеть, что первичные стороны обоих трансформаторов идентичны, т.е. первичные обмотки обоих трансформаторов намотаны в одном направлении вокруг сердечника.

Но на рис. (2) можно заметить, что вторичная обмотка намотана вокруг сердечника в противоположном направлении от вторичной обмотки на рис. (1).

Следовательно, напряжение, индуцированное во вторичной обмотке на рис. (2), сдвинуто по фазе на 180° по сравнению с индуцированным напряжением во вторичной обмотке на рис. первичный ток (I _P ).

Итак, мы видим, что:

Первичное и вторичное напряжение и ток совпадают по фазе на рис. (1).
Первичное и вторичное напряжение и ток не совпадают по фазе на 180° на рис. (2).

Связанный пост:

Scott-T Соединение трансформатора
Соединения трансформаторов с открытым треугольником

Точечное обозначение

Точечное преобразование как маркировка полярности используется для обозначения выводов первичной и вторичной обмоток трансформатора. Исходя из этого, мы можем легко подключить клеммы обмоток трансформаторов в соответствии с нашими потребностями.

Во избежание путаницы в отношении фаз между первичным и вторичным напряжением и током на принципиальных схемах трансформаторов принято обозначение точками. Точки размещаются сверху первичных и вторичных клемм, как показано на рис. (3) и (4).

На рис. (3) мы видим, что точки расположены вверху как в основных, так и во второстепенных терминалах. Он показывает, что первичные и вторичные токи и напряжения совпадают по фазе. При этом первичное и вторичное напряжения (В _P и V _S ) имеют сходные синусоиды, также первичный и вторичный (I _P и I _S ) токи одинаковы по направлению.

На рис. 4 ситуация обратная. Мы видим, что одна точка расположена вверху основного терминала, а другая (точка) — внизу вторичного терминала. Он показывает, что первичные и вторичные токи и напряжения сдвинуты по фазе на 180°. Кроме того, первичное и вторичное напряжения (В _P и V _S ) синусоиды противоположны друг другу. Также первичный и вторичный токи (I _P и I _S) противоположны по направлению.

Теперь давайте рассмотрим, как влияет расстановка точек в трансформаторе следующим образом.

Предположим, что N _P и N _S представляют первичный и вторичный витки, где соотношение витков равно a = N _P ÷ N _S

Коэффициент поворота = N _P ÷ N _S = a

Аналогично, E _P и E _S — первичное напряжение и вторичное наведенное напряжение, а I _P и IS — первичный ток и вторичный ток соответственно. Вторичное индуцированное напряжение в трансформаторе принимается случайным образом для многих случаев, как показано на рисунке ниже.

Это ясно показывает коэффициент трансформации и направление наведенного напряжения и тока для различных сценариев, основанных на точечной схеме трансформатора. Вот почему мы соединяем одни и те же точки в идеальном трансформаторе, направляя цепь с одной стороны на другую.

Применение Dot Convention

Поскольку трансформаторы не всегда находятся в фазе (как мы предполагали на основе резистивной нагрузки), т.е. соотношение между напряжением и током может быть не в фазе, что зависит от направления обмотки сердечника и его выводов.

Имейте в виду, что это может привести к серьезному повреждению силовых устройств и оборудования, если мы подключим неправильную полярность трансформаторов по сравнению с требуемой конструкцией системы. По этой причине мы проводим проверку полярности (так же, как полярность батареи) на трансформаторе, чтобы определить правильные клеммы обмотки в соответствии. При правильной идентификации точки используются для правильной работы следующих систем.

Для устранения обратной полярности и потери фазы
Сбой работы реле защиты и неточное измерение энергии и мощности из-за обратной полярности измерительных трансформаторов.
Избегайте считывания и измерения отрицательного коэффициента мощности.
Отмена сигналов и правильная работа усилителей и динамиков.
Во избежание короткого замыкания в обмотках параллельных трансформаторов.

По этим причинам производители печатают индикацию полярности, которая является стандартом, теперь известным как «9».0007 Dot Convention ” или “ Dot Notation” на схеме трансформатора, поскольку они не прозрачны, а клеммы обмотки и их направление не видны невооруженным глазом.

Похожие сообщения:

Почему номинал трансформатора измеряется в кВА, а не в кВт?
Применение трансформаторов
Уравнение ЭДС трансформатора
Эквивалентная схема электрического трансформатора
Потери в трансформаторе – виды потерь энергии в трансформаторе
Что такое регулировка напряжения трансформатора?
Эффективность трансформатора, эффективность в течение всего дня и условия для максимальной эффективности
Характеристики трансформатора и электрические параметры
Защита силового трансформатора и неисправности
Система противопожарной защиты трансформаторов – причины, типы и требования
Преимущества трехфазного трансформатора по сравнению с однофазным трансформатором.
Разница между силовыми трансформаторами и распределительными трансформаторами?
Можем ли мы заменить трансформатор на 110/220 витков на 10/20 витков?
Символы электрических трансформаторов – Символы однолинейных трансформаторов
Можно ли использовать трансформатор 60 Гц с источником питания 50 Гц и наоборот?
Какой трансформатор более эффективен при работе на частоте 50 Гц или 60 Гц?
Трансформаторы (MCQ с поясняющими ответами)

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Фазирующие трансформаторы

С макетом игрушечного поезда, если у вас есть два трансформатора питания две разные дивизии и они «не в фазе» это было бы возможно непреднамеренно запустить 40 вольт через локомотив, когда он находится над изоляционным штифтом центральной направляющей, разделяющим подразделения. Это состояние небезопасно. Эта процедура показывает, как фазные два или более трансформатора. (Некоторые трансформаторы имеют отводы питания. которые не используют общее. Если вы используете разветвитель, который не использует общий трансформатор держит эту проводку отдельно от всех других проводка. См. примеры в таблице в конце раздела «Фазирование».)

«Кубики» трансформатора, предназначенные для питания контроллеров, должны также быть поэтапным. Не все они приходят с одинаковой фазировкой.

Подготовка и подключение

Выберите главный трансформатор. Все остальные трансформеры будет поэтапно передан Мастеру.
Для фазировки начните с главного трансформатора и первого быть поэтапным. Трансформаторы не должны быть подключены ни к трек или аксессуары. На фото ниже MTH Z4000 на право будет использоваться в качестве Мастера и послевоенный ZW слева будет переведен на Z4000.
Подсоедините все общие провода трансформаторов к одному шина (клеммная колодка со всеми общими винтами). Вилка 110 V шнуры питания в 3-штыревую вилку с выключателем.

(См. схему)

Установите по одной опоре переменного напряжения (ручке) на каждую из двух трансформаторы на 14В. (При фазировании фиксированного напряжения Трансформатор использует фиксированное напряжение, например 18 В, на обоих трансформаторы.)
Включите выключатель, чтобы запитать блок штепсельной вилки 110 В.
На каждом трансформаторе используйте измеритель напряжения переменного тока, чтобы проверить выход между выбранным постом переменного напряжения и общим чтобы убедиться, что выход соответствует заявленному напряжению. напряжения не должны быть идеальной парой. Смотрите показания счетчика с обоими трансформаторы поставили на 14В.

Современные трансформаторы с фазировкой или комбинация послевоенных и современных

Для современных трансформаторов, содержащих электронику, используйте вольтметр или лампа на 14В для фазировки.
Измерение между главным постом переменного напряжения трансформатора и пост переменного напряжения на втором трансформаторе. Или место лампа на 14 В между двумя столбами.
На индикаторе не должно быть больше одного или двух вольт. вольтметр. Или лампа не горит.

Счетчик показывает 28 В, что указывает на трансформаторы «не в фазе».
Лампа на 14 В будет ярко гореть

Когда трансформаторы «не в фазе» переверните вилку питания на фазируемом трансформаторе.

Вилка ZW была перевернута и напряжение показывает 1,66 В, что указывает на то, что трансформаторы находятся в фазе. Отметить сторона вилки, которая входит в широкую или нейтральную розетку, когда трансформатор находится в фазе.

Фазирование только послевоенных трансформаторов

Если вы фазируете только послевоенные трансформаторы (без электроника, такая как послевоенный ZW) вы можете сделать это с помощью искрового теста следующим образом:

Установите трансформаторы, как описано выше.
