Что такое электрический предохранитель

Электрический предохранитель — это защитное устройство, которое предотвращает повреждение электрооборудования при перегрузках или коротких замыканиях в цепи. Принцип действия предохранителя основан на расплавлении металлической вставки (плавкой вставки) при превышении допустимого тока.

Основные характеристики электрических предохранителей:

• Номинальный ток — максимальный ток, который предохранитель может пропускать длительное время без срабатывания
• Номинальное напряжение — максимальное рабочее напряжение цепи
• Отключающая способность — максимальный ток короткого замыкания, который предохранитель способен отключить
• Время срабатывания — промежуток времени от момента возникновения перегрузки до разрыва цепи

Принцип работы электрического предохранителя

Принцип работы предохранителя заключается в следующем:

1. При нормальном режиме работы ток протекает через плавкую вставку предохранителя
2. При возникновении перегрузки или короткого замыкания ток резко возрастает
3. Плавкая вставка нагревается и расплавляется, разрывая цепь
4. Прекращается подача тока к защищаемому участку цепи

Быстродействие предохранителя (доли секунды) позволяет защитить оборудование от повреждения недопустимо большими токами.

Основные виды электрических предохранителей

Существует несколько основных типов предохранителей:

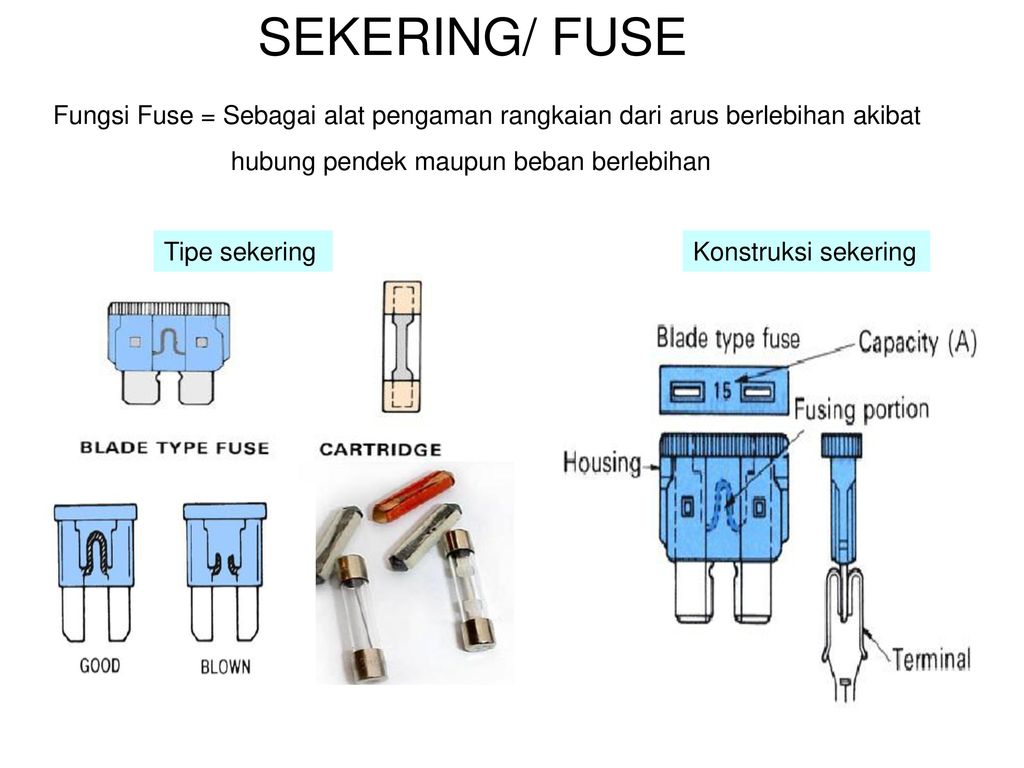

Плавкие предохранители

Наиболее распространенный вид. Содержат плавкую вставку, которая расплавляется при перегрузке. Бывают:

• Резьбовые (пробочные) — для бытовых сетей
• Цилиндрические — для промышленных установок
• Ножевые — для силовых цепей

Самовосстанавливающиеся предохранители

Содержат полимерный элемент, который увеличивает сопротивление при нагреве. После остывания восстанавливают проводимость.

Полупроводниковые предохранители

Используют полупроводниковые элементы для размыкания цепи. Обладают высоким быстродействием.

Области применения электрических предохранителей

Предохранители широко применяются для защиты электрических цепей и оборудования:

• В бытовых электросетях — для защиты проводки и электроприборов
• В промышленных установках — для защиты двигателей, трансформаторов
• В силовой электронике — для защиты полупроводниковых приборов
• В автомобильной электронике — для защиты бортовой сети
• В системах электроснабжения — для защиты линий и подстанций

Преимущества и недостатки предохранителей

Основные преимущества предохранителей:

• Простота конструкции и низкая стоимость
• Высокое быстродействие (доли миллисекунд)
• Высокая отключающая способность
• Малые габариты

К недостаткам можно отнести:

• Необходимость замены после срабатывания
• Невозможность многократного использования
• Сложность обеспечения селективности

Отличия предохранителя от автоматического выключателя

Главные отличия предохранителя от автоматического выключателя:

Параметр	Предохранитель	Автоматический выключатель
Принцип действия	Расплавление вставки	Механическое размыкание контактов
Возможность повторного включения	Нет, требуется замена	Да, многократное включение
Быстродействие	Очень высокое	Среднее
Отключающая способность	Высокая	Средняя
Селективность	Сложно обеспечить	Легко обеспечивается
Стоимость	Низкая	Выше

Выбор и расчет предохранителей

При выборе предохранителя необходимо учитывать следующие параметры:

1. Номинальный ток нагрузки
2. Пусковые токи оборудования
3. Ток короткого замыкания в защищаемой цепи
4. Требуемое время срабатывания
5. Условия эксплуатации (температура, влажность)

Номинальный ток предохранителя выбирается на 20-25% выше расчетного тока нагрузки. Отключающая способность должна превышать ожидаемый ток короткого замыкания.

Замена предохранителей в электрических цепях

При замене сгоревшего предохранителя необходимо соблюдать следующие правила:

1. Отключить питание защищаемой цепи
2. Определить причину срабатывания предохранителя
3. Выбрать предохранитель с аналогичными параметрами
4. Проверить отсутствие напряжения в цепи
5. Установить новый предохранитель
6. Включить питание и проверить работу оборудования

Категорически запрещается «ремонтировать» предохранители или заменять их на более мощные без перерасчета параметров цепи.

Современные тенденции в разработке предохранителей

Основные направления совершенствования предохранителей:

• Повышение быстродействия и отключающей способности
• Улучшение характеристик срабатывания
• Разработка «умных» предохранителей с электронным управлением
• Создание необслуживаемых самовосстанавливающихся предохранителей
• Миниатюризация и повышение надежности конструкции

Несмотря на развитие других средств защиты, предохранители остаются важным элементом систем электроснабжения благодаря простоте, надежности и экономичности.

024-Что такое Fuse bits AVR микроконтроллеров. — GetChip.net

В посте про тестовые прошивки, рядом с самой прошивкой для микроконтроллера лежит картинка с названием «Фьюзы для тестовой прошивки ATMega48/88/168». Зачем эта картинка нужна? Что обозначают галочки в чекбоксах?

Fuse bits называют область (4 байта) в AVR микроконтроллерах отвечающую за начальную (глобальную) конфигурацию. Этими битами мы указываем микроконтроллеру, с каким задающим генератором ему работать (внешним|внутренним), делить частоту генератора на коэффициент или не нужно, использовать ножку сброса как сброс или как дополнительный порт ввода-вывода, количество памяти для загрузчика и другое. У каждого контроллера свой набор фьюзов.

С установкой фьюзов нужно быть предельно внимательным, так как при неправильной установке некоторых из них, Вы рискуете потерять микроконтроллер для дальнейшего программирования через последовательный программатор.

Например:

— разрешить использование SPI — интефейса. Должно быть без галочки иначе станет невозможным последовательное программирование;

— запретить использование сброса. Ножка сброса станет еще одним портом ввода-вывода. Должно быть с галочкой, иначе станет невозможным последовательное программирование.

— разрешить использование debugWIRE. Ножка сброса используется как канал для отладки. Должно быть с галочкой, иначе станет невозможным последовательное программирование.

Возможно, Вы прошиваете микроконтроллер программой у которой эти галочки ставятся инверсно, не как в даташите. Если это так, то гдето рядом с галочками есть сноска об этом сообщающая.
Если Вы неуверены как в программе ставятся фьюзы, просто прочитайте фьюзы с контроллера и посмотрите как установлены SPIEN, RSTDISBL.

Нужно помнить, что у фьюзов несколько необычна функциональность – установленная галочка в чекбоксе напротив функции означает, что эта функция не задействована

.

Почему так? Объясню. Сейчас конфигурационные байты записываются во флеш памяти и поменять их можно сколько угодно раз. Раньше, в суровые времена, когда флеш памяти еще не было, для конфигурации какого-либо чипа в его архитектуре имелись специальные перемычки (fuse) которые разово физически сжигались. Вот поэтому, по старинке, если перемычка цела-«1» значит эта функция не задействована и наоборот – перемычку спалили-«0» значит функция задействована.

По большому счету, разбираться, с тем, что там значат эти галочки, Вам не нужно. Необходимо лишь внимательно установить/убрать нужные галочки в программе программирующей контроллер. И еще — лучше фьюзы прошивать после прошивки программы.

P.S. У меня скопилось несколько микроконтроллеров с неработающим последовательным программированием (неправильно прошиты фьюзы), поэтому, в скором времени, займусь сборкой несложного паралельного программатора. Получиться — отпишусь.

(Visited 14 666 times, 2 visits today)

Раздел: Знания Метки: AVR, Начинающим

Iconic One Theme | Powered by WordPress

Предохранитель FUSE Zh201 6.

3 A

Похожие товары

Доступно к заказу

Артикул: 122493 предохранитель OMT 125 1.0А SMD предохранитель OMT 125 1.0А SMD Производитель: <нет>

170 Р

Подробнее

КУПИТЬ В 1 КЛИК

Оптовая цена В избранное

Доступно к заказу

Артикул: 137516 предохранитель 37205000001 0.5A предохранитель 37205000001 0. 5A Производитель: Littelfuse

33 Р

Подробнее

T 250V 0.5A slow, радиальный, длинные выводы, (L=18.8mm)

КУПИТЬ В 1 КЛИК

Оптовая цена В избранное

В наличии

Артикул: 23695 предохранитель ВПТ6-31 0.5A предохранитель ВПТ6-31 0.5A Производитель: <нет>

48 Р

Подробнее

КУПИТЬ В 1 КЛИК

Оптовая цена В избранное

Доступно к заказу

Артикул: 134019 предохранитель ВПБ6-42 10. 0А предохранитель ВПБ6-42 10.0А Производитель: Радиодеталь

50 Р

Подробнее

Предохранитель стеклянный цилиндрический 250В 10А 8*50

КУПИТЬ В 1 КЛИК

Оптовая цена В избранное

Доступно к заказу

Артикул: 122217 предохранитель FUSE 0.60A 5kV без держ. для свч печи предохранитель FUSE 0.60A 5kV без держ. для свч печи Производитель: No Name

393 Р

Подробнее

предохранитель 5kV для свч печи

КУПИТЬ В 1 КЛИК

Оптовая цена В избранное

Доступно к заказу

Артикул: 115591 предохранитель 187000. 0,5 (Цил. Быстр. Керам.) / 8*150 предохранитель 187000.0,5 (Цил. Быстр. Керам.) / 8*150 Производитель: SIBA

1 259 Р

Подробнее

F  10 kV 0,500 A 8×150 mm GZHV, в керамическом корпусе

КУПИТЬ В 1 КЛИК

Оптовая цена В избранное

В чем разница между предохранителем и автоматическим выключателем? — Блог

Большие перегрузки по мощности могут привести к повреждению электрооборудования или, в более серьезных случаях, к пожару. Предохранитель и автоматический выключатель служат для защиты перегруженной электрической цепи, прерывая непрерывность или поток электричества. Однако то, как они прерывают поток электричества, сильно отличается. Предохранитель состоит из куска металла, который плавится при перегреве; автоматический выключатель имеет внутренний механизм переключения, который срабатывает при небезопасном скачке напряжения. Предохранители, как правило, быстрее прерывают подачу энергии, но их необходимо заменять после того, как они расплавятся, в то время как автоматические выключатели обычно можно просто сбросить.

Как работают предохранители

Существует множество различных типов предохранителей для бытового и коммерческого использования, но наиболее распространенный тип состоит из металлической проволоки или нити, заключенной в стеклянный или керамический и металлический корпус. В доме предохранитель обычно подключается к центральному блоку предохранителей, через который проходит вся проводка здания. Когда электричество течет нормально, предохранитель позволяет мощности беспрепятственно проходить по его нити между цепями. Если происходит перегрузка, нить плавится, прекращая подачу электричества.

Обычно требуется очень мало времени, чтобы нить накала плавкого предохранителя, используемого в доме, расплавилась, поэтому любой скачок напряжения быстро останавливается. Однако если предохранитель перегорел, его необходимо выбросить и заменить новым. Существует множество различных напряжений и номиналов, которые рассчитаны на разную мощность электричества, и лучший предохранитель для цепи, как правило, тот, который рассчитан на немного более высокий, чем нормальный рабочий ток.

Как работают автоматические выключатели

Автоматический выключатель работает одним из двух способов: с электромагнитом (или соленоидом) или биметаллической пластиной. В любом случае базовая конструкция одинакова: при включении прерыватель позволяет электрическому току проходить снизу к верхней клемме через соленоид или полосу. Когда ток достигает небезопасного уровня, магнитная сила соленоида становится настолько сильной, что металлический рычаг в механизме переключателя срабатывает, и ток прерывается. Поочерёдно металлическая полоска изгибается, выбрасывая выключатель и разрывая соединение.

Чтобы сбросить подачу электроэнергии после того, как проблема будет решена, можно просто снова включить переключатель, снова подключив цепь. Автоматические выключатели часто находятся в шкафу отдельных выключателей, называемом коробкой выключателя. Простое действие автоматического выключателя также позволяет легко отключить отдельную цепь в доме, если необходимо провести работы с проводкой в ​​этом месте.

Другим применением автоматического выключателя является розетка прерывателя цепи замыкания на землю (GFCI), которая предотвращает поражение электрическим током, а не перегрев. Он работает, размыкая цепь в розетке, если ток становится несбалансированным, и может быть сброшен нажатием кнопки. Эта технология особенно полезна в ванных комнатах или на кухнях, где существует риск поражения электрическим током из-за частого использования электроприборов вблизи источника воды.

Преимущества и недостатки

Предохранитель и автоматический выключатель имеют свои преимущества и недостатки, каждое из которых может зависеть от ситуации, в которой они используются. Предохранители недорогие и их можно купить в любом хозяйственном магазине. Они также имеют тенденцию очень быстро реагировать на перегрузку, что означает, что они могут обеспечить более надежную защиту чувствительных электронных устройств. Однако такая быстрая реакция может быть недостатком, если цепь подвержена перенапряжениям, которые регулярно вызывают перегорание предохранителей.

Предохранители всегда следует заменять, если они перегорели, что может быть затруднительно в затемненном помещении или если подходящая замена недоступна немедленно. Другая проблема заключается в том, что самодельщик может ошибочно выбрать предохранитель, имеющий слишком высокое для его нужд номинальное напряжение или ток, что может привести к перегреву цепи. Кроме того, в блоке предохранителей могут быть открытые электрические соединения, которые могут представлять опасность для тех, кто не соблюдает надлежащие меры предосторожности.

Автоматические выключатели имеют множество преимуществ, не последним из которых является скорость их сброса. Обычно ясно, какой выключатель сработал, и в большинстве случаев его можно легко сбросить. Для среднего домовладельца это также безопаснее, потому что нет проблем с выбором правильного номинала предохранителя, а все электрические соединения спрятаны в коробке выключателя.

Недостатком использования автоматического выключателя является то, что его установка и ремонт обычно дороже. Автоматический выключатель также обычно не реагирует так быстро, как предохранитель, на скачки напряжения, а это означает, что электроника, подключенная к цепи, может быть повреждена «пропущенной» энергией. Он также более чувствителен к вибрации и движению, что может привести к срабатыванию выключателя по причинам, не связанным с перегрузкой электроэнергии.

Предохранитель и автоматический выключатель не являются взаимозаменяемыми для всех приложений питания. Например, предохранитель нельзя использовать в ситуациях, требующих GFCI. Электрики обладают наилучшей квалификацией, чтобы определить, какая система предохранителей или автоматических выключателей лучше подходит для конкретной электрической установки или модернизации.

Исходный источник: http://www.wisegeek.com/what-is-the-difference-between-a-fuse-and-a-circuit-breaker.htm



Нравится этот пост? Поделиться этим!

Что такое электрический предохранитель и как он работает? (РУКОВОДСТВО)

Многие электрические компоненты в вашем доме обязаны своей безопасностью предохранителю.

Всякий раз, когда вы сталкиваетесь с сильными скачками напряжения, но при этом обнаруживаете, что ваша удлинительная розетка не сгорела дотла, предохранитель, если он используется, является компонентом, который гарантирует, что это так.

Что такое предохранитель и как он работает?

Наше руководство пытается ответить на эти вопросы сегодня, поскольку мы представляем все, что вам нужно знать об одном из них, включая различные типы и отличия предохранителя от автоматического выключателя.

Давайте сразу к делу.

Что такое предохранитель?

Электрический предохранитель представляет собой небольшое устройство с тонкой полоской проводника, которое защищает дома и электроприборы от чрезмерных скачков напряжения. Это электрическое защитное устройство, которое отключает питание прибора или электрической системы, когда протекающий ток превышает рекомендуемое значение.

Электричество — это не просто элемент, представляющий для нас опасность поражения электрическим током. Точно так же, как люди имеют максимальное количество напряжения, которое может пройти через тело без каких-либо смертельных исходов, ваши электрические приборы и системы обычно имеют свои собственные номинальные значения тока и напряжения.

Когда подача электроэнергии превышает эти значения, вашим электрическим системам наносится смертельный удар. В домах и на предприятиях это означает трату больших денег на ремонт или даже замену дорогих устройств и приборов.

Иногда такой выброс, когда нет защиты, может даже привести к пожароопасности и оказаться очень опасным для человека. Для защиты от неблагоприятного воздействия перегрузки по току в дело вступает предохранитель.

Что делает предохранитель?

Для защиты от скачков напряжения тонкая проводящая полоска в предохранителе плавится и разрывает цепь. Таким образом, поток электричества к другим компонентам в цепи прерывается, и эти компоненты спасаются от возгорания. Предохранитель используется в качестве жертвы для защиты от перегрузки по току.

Тонкий проводник представляет собой внутреннюю проволоку или элемент, изготовленный из цинка, меди или алюминия, а также других металлов, характеристики которых можно предсказать.

Предохранитель устанавливается последовательно в цепи, так что весь ток проходит через него. В самом предохранителе провода устанавливаются между двумя клеммами и контактируют с клеммами на обоих концах.

Помимо перегорания из-за избыточной подачи электроэнергии, предохранители также перегорают при коротком замыкании или замыкании на землю.

Замыкание на землю происходит при наличии чужого проводника, который служит альтернативным заземлением в цепи.

Это короткое замыкание может быть вызвано человеческой рукой или любым металлическим предметом, соприкасающимся с проводом под напряжением. Электрический предохранитель, предназначенный для этого, также перегорает или плавится.

Узнать, перегорел ли предохранитель, относительно легко. Вы можете выполнять визуальный осмотр прозрачных типов, проверяя, не сломалась ли проволока, не расплавилась ли она, а также нет ли следов ожога.

Вы также можете использовать мультиметр для проверки целостности предохранителя. Это самый точный метод диагностики.

Характеристики электрических предохранителей

Предохранители бывают разных конструкций и с разными номиналами. Номинал предохранителя — это максимальное количество тока или напряжения, которое может пройти через его тонкую металлическую проволоку до того, как он расплавится.

Этот номинал обычно на 10 % ниже, чем номинал устройства, которое защищает предохранитель, так что защита является адекватной.

Предохранитель также может иметь разную отключающую способность и время срабатывания в зависимости от типа предохранителя.

Номинальный ток

Номинальный ток — это максимальная сила тока, на которую рассчитан предохранитель. Любое незначительное превышение этого номинала приводит к перегоранию провода.

Однако этот номинал всегда используется вместе с номинальным напряжением и номинальным временем срабатывания, которые зависят от цепи, в которой используется предохранитель.

Номинальное напряжение

Как и номинальный ток, максимальное напряжение, которое может выдержать металлическая полоса. Однако при определении этого номинала его обычно ставят выше напряжения питания от источника.

Это особенно важно, когда в электрической системе присутствует несколько устройств, использующих один и тот же номинальный ток, но разные номинальные напряжения. Номинальное напряжение обычно устанавливается на максимальное безопасное напряжение.

В связи с этим разновидности среднего напряжения не используются в низковольтных цепях или системах для обеспечения надежной защиты компонентов.

Время срабатывания

Время срабатывания предохранителя представляет собой задержку перед тем, как металлическая полоса сгорит. Это время отклика тесно связано с текущим рейтингом, чтобы обеспечить максимально адекватную защиту.

Например, стандартные предохранители требуют источника питания, вдвое превышающего их номинал, чтобы сгореть за одну секунду, в то время как быстродействующие предохранители с таким же номиналом и питанием могут сгореть за 0,1 секунды. Плавкий предохранитель с задержкой срабатывания отключает подачу питания более чем через 10 секунд.

Выбор из них зависит от чувствительности и характеристик защищаемого устройства.

Быстродействующие предохранители используются в устройствах с компонентами, очень чувствительными к малейшим всплескам тока, в то время как плавкие предохранители с задержкой срабатывания или с задержкой срабатывания используются в двигателях, компоненты которых обычно потребляют более высокий ток, чем обычно, в течение нескольких секунды.

Отключающая способность

Отключающая способность предохранителя — это показатель, используемый в версиях с высокой разрывной способностью (HRC). Предохранители HRC пропускают перегрузку по току в течение некоторого времени с расчетом на то, что она уменьшится. Затем они ломаются или плавятся, если этого сокращения не происходит.

Вы, наверное, правильно догадались, что это характерно для типов с выдержкой времени, а точка разрыва — это просто максимально допустимый ток питания в течение этого короткого времени задержки.

Когда номинал выдержки времени не достигнут, но предел прочности превышен, предохранитель перегорает или плавится. Это своего рода двойная защита. В этом отношении предохранители HRC также могут называться предохранителями с высокой отключающей способностью (HBC).

Существуют также высоковольтные предохранители HRC, используемые в высоковольтных электрических цепях, и низковольтные предохранители HRC, используемые в низковольтных распределительных системах. Эти низковольтные предохранители HRC обычно больше, чем обычные предохранители.

Конструкция предохранителя

В целом номиналы предохранителя определяют его прочность и конструкцию. Например, в предохранителях большой мощности вы можете найти несколько полос или металлических проводов, в то время как в некоторых других предохранителях используются стальные стержни для поддержки полосы от деформации.

Некоторые используют материалы для управления раскалыванием металла, и вы также найдете ленточные провода, сделанные в виде пружин для ускорения процесса разделения.

История предохранителя

История предохранителя восходит к 1864 году. Именно тогда Бреге предложил использовать токопроводящее устройство на участке для защиты телеграфных станций от ударов молнии. Затем для этой цели было создано множество токопроводящих проводов, которые работали точно так же, как предохранитель.

Не было до 1890, однако, что Томас Эдисон запатентовал использование предохранителя в системах распределения электроэнергии для защиты домов от этих огромных скачков тока.

Какие существуют типы предохранителей?

Обычно существует две категории предохранителей. Это предохранители переменного тока и предохранители постоянного тока. Понять разницу между этими двумя не сложно.

Предохранители переменного тока просто работают с переменным током, а предохранители постоянного тока работают с постоянным током. Однако одно существенное различие между ними заключается в том, что вы можете обнаружить, что предохранители постоянного тока немного больше, чем предохранители переменного тока.

Теперь эти две категории предохранителей делятся на предохранители низкого напряжения и предохранители высокого напряжения. Затем более конкретные варианты предохранителей распределяются по этим двум группам.

Низковольтные предохранители

Низковольтные предохранители представляют собой плавкие элементы, работающие с низким номинальным напряжением. Их можно разделить на пять типов; патронные предохранители, съемные предохранители, ударные предохранители, переключающие предохранители и выпадающие предохранители.

• Сменные электрические предохранители: Сменные предохранители широко используются в системах распределения электроэнергии в домах и офисах. Обычно это предохранители с фарфоровым покрытием и ручкой, которые работают с основанием предохранителя. У них также есть две ножевые клеммы для приема и отдачи электричества в цепи, как и у обычной конструкции предохранителей.

Сменные плавкие предохранители используются в домашних и офисных условиях из-за простоты их подключения и извлечения из базы.

• Картриджные электрические предохранители: это предохранители, все компоненты которых полностью помещены в контейнер, при этом открыты только клеммы для подключения к цепи. Картриджные предохранители бывают разных форм и имеют различное применение.

Патронные электрические предохранители типа D имеют форму бутылки и чаще всего встречаются в небольших бытовых приборах. Обычно они помещаются в керамический корпус с металлическими концами для проведения электричества.

Предохранители Link представляют собой низковольтные предохранители HRC, в то время как плавкие предохранители легко заменяются, как и плавкие предохранители, но вместо этого они покрыты пластиком. Ножевые предохранители обычно используются в автомобилях.

• Электрические предохранители с бойком: в предохранителе с бойком не используется тонкая плавящаяся полоска. Вместо этого он выбрасывает контактный штифт, чтобы разорвать цепь, а также служит внешним визуальным сигналом для определения того, что предохранитель перегорел.
• Электрические предохранители переключателя: это предохранители, используемые в низковольтных системах с внешними переключателями, которые можно использовать для замыкания или размыкания пути тока.
• Выпадающие предохранители: Выпадающие предохранители выбрасывают расплавленную полосу снизу и обычно находятся в подвесных низковольтных трансформаторных системах.

Высоковольтные предохранители

Высоковольтные предохранители выпускаются в нескольких вариантах. Существуют жидкие высоковольтные предохранители HRC, в которых для гашения дугового разряда используются жидкости.

У нас также есть выталкивающие предохранители, использующие борную кислоту для прерывания процесса, и предохранители HRC картриджного типа, которые работают так же, как и низковольтные аналоги.

Где следует использовать предохранители?

Плавкие предохранители обычно используются в малых и больших системах переменного тока с трансформаторами. Высоковольтные предохранители с высоким номинальным током используются в трансформаторах энергосистем, работающих до 115 000 вольт.

Плавкие предохранители низкого и среднего напряжения используются для защиты небольших электрических трансформаторных систем. К ним относятся, среди прочего, системы в телевизорах, холодильниках и компьютерах.

Кроме того, независимо от того, можно ли установить предохранитель в любом месте цепи, лучше всего установить его в начале системы. Вот почему вы видите предохранители, установленные на вилках бытовой техники или на передней панели первичной точки подключения трансформатора.

Что такое блоки предохранителей?

Коробки предохранителей представляют собой концентраторы в электрических системах, в которых размещено несколько предохранителей, защищающих различные части вашего дома или офиса. Они служат формой защиты по умолчанию от скачков напряжения, если одно из ваших устройств не оснащено внутренним предохранителем.

Обычно коробки предохранителей называются панелями выключателей или распределительными коробками, но все они выполняют одну и ту же функцию. Они вмещают от шести до двенадцати отдельных предохранителей с индивидуальными номиналами.

Хотя старые блоки предохранителей в жилых домах были сконфигурированы так, чтобы выдерживать всего 60 ампер, сегодня мы видим блоки предохранителей с общим номиналом 200 ампер. Это сумма номиналов всех отдельных предохранителей в коробке.

Теперь коробки предохранителей часто путают с коробками автоматических выключателей.

Различия между предохранителями и автоматическими выключателями

Автоматические выключатели выполняют ту же функцию, что и электрические предохранители; они защищают бытовую технику от скачков напряжения, перекрывая цепь. Однако то, как эти два устройства делают это, различается.

Автоматические выключатели работают не с плавящейся или удаляемой полосой, а с внутренними контактами и внешними переключателями. Внутренние контакты обычно замыкают цепь, но смещаются при наличии перегрузки по току. Внешнее управление выключателем помогает перевести контакты и автоматический выключатель в защитное состояние.

Из этого видно, что предохранители всегда заменяются, когда они перегорают, а автоматические выключатели можно использовать снова и снова. Вам просто нужно сбросить их. Затем коробки автоматических выключателей включают в себя множество этих выключателей, а не предохранителей.

Когда заменять предохранитель

Предохранитель может работать в течение всего срока службы, если он установлен в рекомендуемых системах питания и отсутствуют скачки напряжения. Это то же самое, когда он не установлен во влажной или влажной среде, где он подвержен коррозии.

Тем не менее, вы всегда должны менять предохранители через 20-30 лет эксплуатации. Это их обычная продолжительность жизни.

Видеоруководство

Заключение

Использование приборов без электрического предохранителя или наличие дома без электрического предохранителя является предвестником электрических и пожарных катастроф. Всегда следите за тем, чтобы в электрических системах или цепях был установлен правильный предохранитель, и обязательно заменяйте его, если он перегорел.

Часто задаваемые вопросы

Для чего используется предохранитель?

Предохранитель используется для защиты цепей от скачков напряжения или коротких замыканий на землю. Он имеет внутреннюю металлическую полосу, которая ломается или сгорает, чтобы перерезать путь тока и отключить подачу электроэнергии.
