Что такое грщ в электрике: главный распределительный щит, схема подключения, обозначение на схеме, типы, описание, принцип работы

Содержание

Особенности и этапы сборки ГРЩ

Разделы статьи:

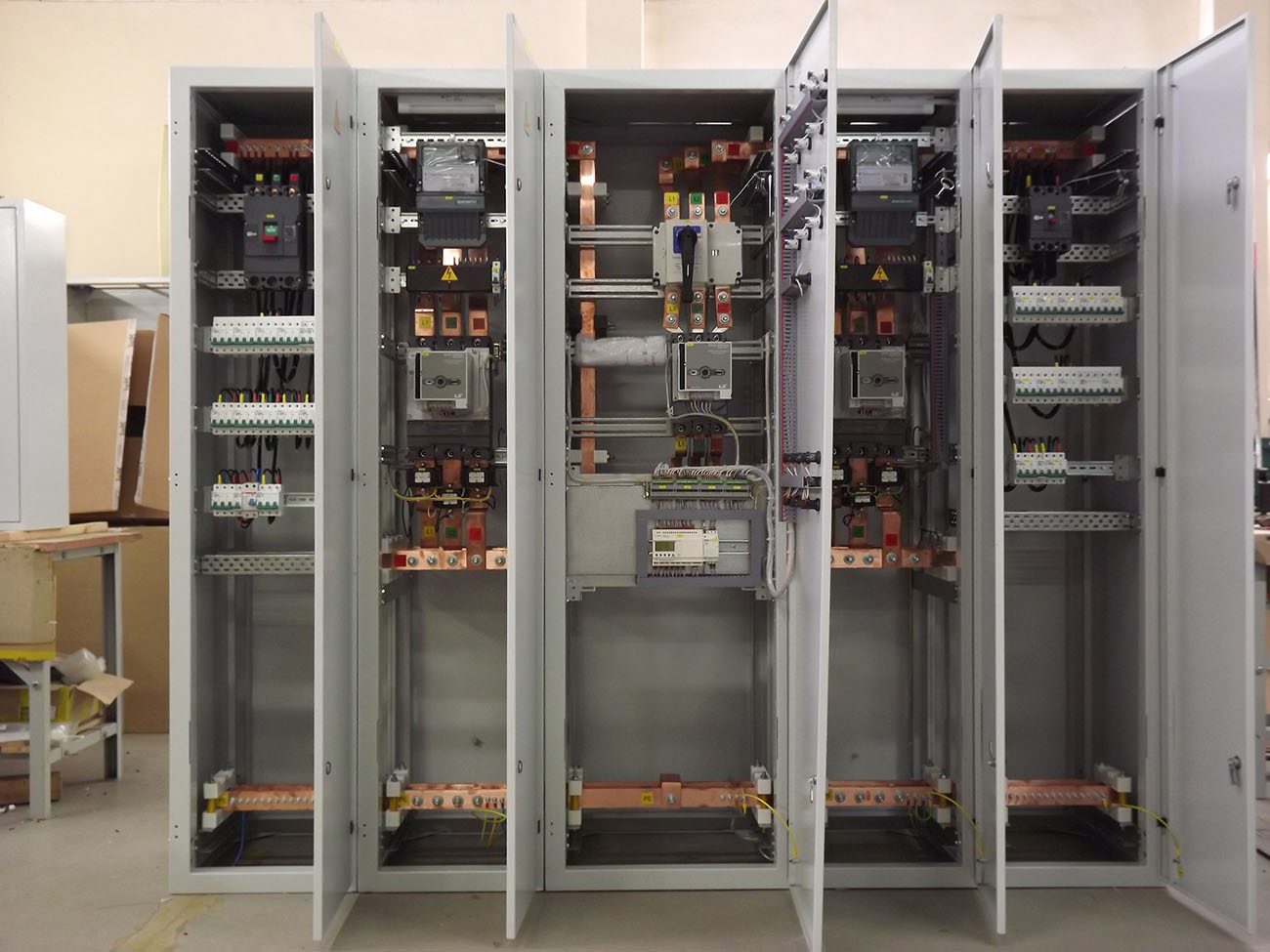

Главный распределительный щит представляет собой целый комплекс оборудования, предназначенного для осуществления функций по вводу, распределению и учету электрической энергии. Также в данном устройстве может быть размещено оборудование, обеспечивающее автоматическое отключение в случае возникновения аварийных ситуаций. Для правильного функционирования всех элементов ГРЩ на протяжении длительного времени сборка устройства и его компонентов должна осуществляться с учетом всех необходимых требований и норм. Цена на главный распределительный щит будет зависеть от габарита шкафов, производителя комплектующих, схемы ГРЩ. С актуальными ценами на производство ГРЩ вы можете ознакомится соответствующем разделе Главные распределительные щиты — ГРЩ.

Основные этапы сборки ГРЩ

Как и любой другой технологический процесс по изготовлению различного электрического оборудования, сборка главного щита состоит из нескольких этапов, каждый из которых имеет свое определенное значение.

  • В первую очередь, требуется определить место расположения оборудования, которое должно быть как можно ближе к источнику питания.
  • Также учитывается и способ ввода, который может быть верхним или нижним. Во втором случае необходима организация специальной подставки.
  • Обязательно выполнение подключения устройства к заземлению, для чего может использоваться сварка или же крепежные болты.
  • Далее осуществляется установка на вводы специальных наконечников и маркировка фаз.
  • Подготовленные вводы соединяются с соответствующими контактами и фиксируются крепежными элементами.
  • После производится ввод кабелей с учетом согласованной схемы расположения и их подключение.

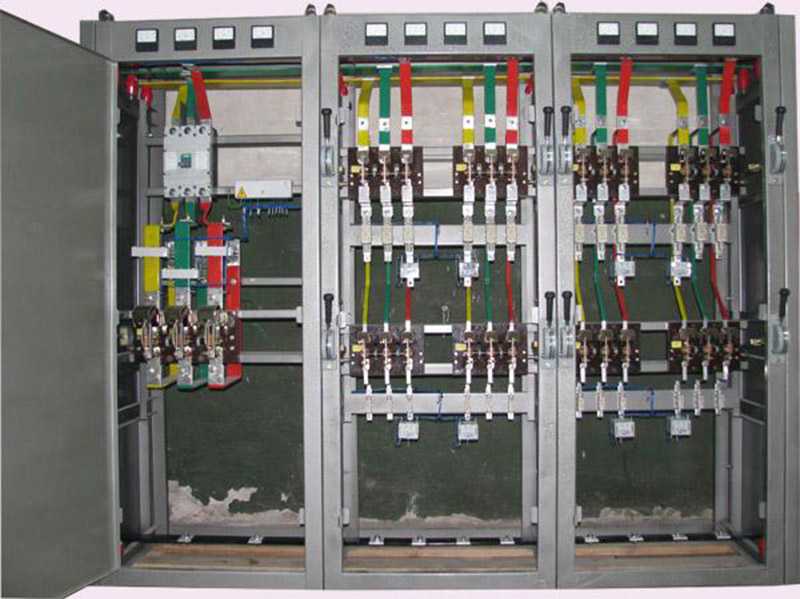

Виды главных распределительных устройств

В зависимости от типа установленного оборудования в главном распределительном щите и его основного назначения, данные устройства могут быть вводными, распределительными и секционными. Первый тип чаще всего устанавливается в непосредственной близости к источнику питания, вторые служат для размещения устройств распределения поступающей электрической энергии. Секционные шкафы являются наиболее универсальными, так как содержат несколько отделений для размещения устройств различной функциональности.

В компании ABC-ENERGY, которая занимается производством и сборкой электротехнического оборудования, можно приобрести различные типы устройств для организации системы энергоснабжения в городе Махачкала и по Республике Дагестан. Оформить заявку на необходимое оборудование можно по телефону или электронной почте, которые размещены на сайте компании. Также можно воспользоваться специальной формой обратной связи, заполнив соответствующие поля и оставив свои контактные данные. Специалисты компании свяжутся для уточнения деталей заказа, а также помогут с выбором необходимого оборудования в зависимости от потребностей заказчика.

вводу, распределению и учету электрической энергии. Также в данном устройстве может быть размещено оборудование, обеспечивающее автоматическое отключение в случае возникновения аварийных ситуаций. Для правильного функционирования всех элементов ГРЩ на протяжении длительного времени сборка устройства и его компонентов должна осуществляться с учетом всех необходимых требований и норм. Цена на главный распределительный щит будет зависеть от габарита шкафов, производителя комплектующих, схемы ГРЩ. С актуальными ценами на производство ГРЩ вы можете ознакомится соответствующем разделе <a title=»Цены на главный распределительный щит» href=»https://mkala.abc-energy.ru/grshch-glavnye-raspredelitelnye-shchity/» target=»_blank»>Главные распределительные щиты — ГРЩ</a>.</p>
<h4>Основные этапы сборки ГРЩ</h4>
<p>Как и любой другой технологический процесс по изготовлению различного электрического оборудования, сборка главного щита состоит из нескольких этапов, каждый из которых имеет свое определенное значение.</p>
<ul>
<li>В первую очередь, требуется определить место расположения оборудования, которое должно быть как можно ближе к источнику питания.</li>
<li>Также учитывается и способ ввода, который может быть верхним или нижним. Во втором случае необходима организация специальной подставки.</li>
<li>Обязательно выполнение подключения устройства к заземлению, для чего может использоваться сварка или же крепежные болты. </li>
<li>Далее осуществляется установка на вводы специальных наконечников и маркировка фаз.</li>
<li>Подготовленные вводы соединяются с соответствующими контактами и фиксируются крепежными элементами.</li>
<li>После производится ввод кабелей с учетом согласованной схемы расположения и их подключение.</li>
</ul>
<h4>Виды главных распределительных устройств</h4>
<p>В зависимости от типа установленного оборудования в главном распределительном щите и его основного назначения, данные устройства могут быть вводными, распределительными и секционными. Первый тип чаще всего устанавливается в непосредственной близости к источнику питания, вторые служат для размещения устройств распределения поступающей электрической энергии. Секционные шкафы являются наиболее универсальными, так как содержат несколько отделений для размещения устройств различной функциональности.</p>
<p>В компании <a title=»Сайт компании Abc-energy» href=»https://mkala. abc-energy.ru» target=»_blank»>ABC-ENERGY</a>, которая занимается производством и сборкой электротехнического оборудования, можно приобрести различные типы устройств для организации системы энергоснабжения в городе Махачкала и по Республике Дагестан. Оформить заявку на необходимое оборудование можно по телефону или электронной почте, которые размещены на сайте компании. Также можно воспользоваться специальной формой обратной связи, заполнив соответствующие поля и оставив свои контактные данные. Специалисты компании свяжутся для уточнения деталей заказа, а также помогут с выбором необходимого оборудования в зависимости от потребностей заказчика.</p>

Главный распределительный щит представляет собой целый комплекс оборудования, предназначенного для осуществления функций по вводу, распределению и учету электрической энергии. Также в данном устройстве может быть размещено оборудование, обеспечивающее автоматическое отключение в случае возникновения аварийных ситуаций. Для правильного функционирования всех элементов ГРЩ на протяжении длительного времени сборка устройства и его компонентов должна осуществляться с учетом всех необходимых требований и норм. Цена на главный распределительный щит будет зависеть от габарита шкафов, производителя комплектующих, схемы ГРЩ. С актуальными ценами на производство ГРЩ вы можете ознакомится соответствующем разделе Главные распределительные щиты — ГРЩ.

Основные этапы сборки ГРЩ

Как и любой другой технологический процесс по изготовлению различного электрического оборудования, сборка главного щита состоит из нескольких этапов, каждый из которых имеет свое определенное значение.

  • В первую очередь, требуется определить место расположения оборудования, которое должно быть как можно ближе к источнику питания.
  • Также учитывается и способ ввода, который может быть верхним или нижним. Во втором случае необходима организация специальной подставки.
  • Обязательно выполнение подключения устройства к заземлению, для чего может использоваться сварка или же крепежные болты.
  • Далее осуществляется установка на вводы специальных наконечников и маркировка фаз.
  • Подготовленные вводы соединяются с соответствующими контактами и фиксируются крепежными

элементами.

  • После производится ввод кабелей с учетом согласованной схемы расположения и их подключение.

Виды главных распределительных устройств

В зависимости от типа установленного оборудования в главном распределительном щите и его основного назначения, данные устройства могут быть вводными, распределительными и секционными. Первый тип чаще всего устанавливается в непосредственной близости к источнику питания, вторые служат для размещения устройств распределения поступающей электрической энергии. Секционные шкафы являются наиболее универсальными, так как содержат несколько отделений для размещения устройств различной функциональности.
В компании ABC-ENERGY, которая занимается производством и сборкой электротехнического оборудования, можно приобрести различные типы устройств для организации системы энергоснабжения в городе Махачкала и по Республике Дагестан. Оформить заявку на необходимое оборудование можно по телефону или электронной почте, которые размещены на сайте компании.

Также можно воспользоваться специальной формой обратной связи, заполнив соответствующие поля и оставив свои контактные данные. Специалисты компании свяжутся для уточнения деталей заказа, а также помогут с выбором необходимого оборудования в зависимости от потребностей заказчика.

Поделиться статьей в социальных сетях

Щит электрический — АВБ Электрика. Профессионально

Щит электрический

Металлический ящик с дверцей, иначе называют электрощит навесного исполнения, применяемый в качестве:

  • ВРУ — вводно-распределительного устройства (небольшое)
  • ГРЩ — главный распределительный щит (небольшое)
  • РЩ — распределительный щит
  • ЩС — щит силовой
  • ЩО — щит освещения
  • ЩАО — щит аварийного освещения
  • ЩВК — щит вентиляции и кондиционирования

Особенности:

  1. Навесной, металлический или пластмассовый запираемый ящик
  2. Может иметь или не иметь замок с ключом
  3. Может иметь прозрачную дверцу для красоты или съема показаний электросчетчика
  4. Большие электрощиты (более 48 модулей) комплектуются металлическими монтажными панелями
  5. Небольшие электрощиты (до 48 модулей) комплектуется DIN-рейками для монтажа автоматических выключателей и модульного электрооборудования
  6. Из пунктов 4 и 5 бывают исключения
  7. Бывают разной степени пыле-влагозащиты (IP)

Пыле-влагозащищенный электрический щит IP65 — кабельные вводы также должны соответствовать требуемой степени пыле-влагозащиты

Применение электрических щитов, величина тока (А, Ампер):

  1. Более 200 А — обычно распределяют в электрических шкафах
  2. Менее 160 А — применяют электрические щиты (навесного типа), с монтажными панелями в случае отсутствия большого количества отходящих кабельных линий
  3. Менее 125 А — можно пробовать применять электрические щиты с DIN-рейками и специальными силовыми гребенками или системой шин
  4. Менее 63 А — можно использовать стандартные трехфазные гребенки и собирать щит в обычном корпусе, соответствующего класса защиты IP
  5. Менее 50 А — часто бывают однофазными электрощитами, например квартирными. В них применяют однофазные гребенки и электросчетчики.
  6. Менее 16 А — не забывайте о селективности и не ставьте на отходящие линии такие же автоматы, как на вводной.

Электрический щит, требования:

  1. Знак «Опасно Напряжение» — «Молния» на двери
  2. Маркировку автоматов, рубильников, устройств
  3. Электрическая однолинейная схема, не более 2х лет давности на дверце
  4. Протянуты соединения, болты, винты, клеммы
  5. Соответствовать НТД по монтажу и проектированию
  6. Отсутствие пыли внутри
  7. Бирки на кабелях

Предлагаем сборку электрических щитов  в Санкт-Петербурге:

  1. Сборку по техническому заданию на нашем производстве
  2. Сборку на вашем объекте,  производстве, предприятии, в цеху
  3. Переборку, ремонт, реконструкцию, модернизацию
    , электрических шкафов и щитов
  4. Проверку фазировки, протяжку соединений, настройку оборудования, пусконаладку, проверку, ревизию и электроаудит электрических щитов и шкафов
  5. Работаем по актуальным государственным расценкам и СНБ
  6. Проектируем с предоставлением точных спецификации, мониторингом цен, счетов от поставщиков.
  7. Наши проекты учитывают полностью все детали, даже термоусадку, болты и наконечники
  8. Разрабатываем и актуализируем однолинейные схемы электрических щитов, шкафов и ячеек в Санкт-Петербурге

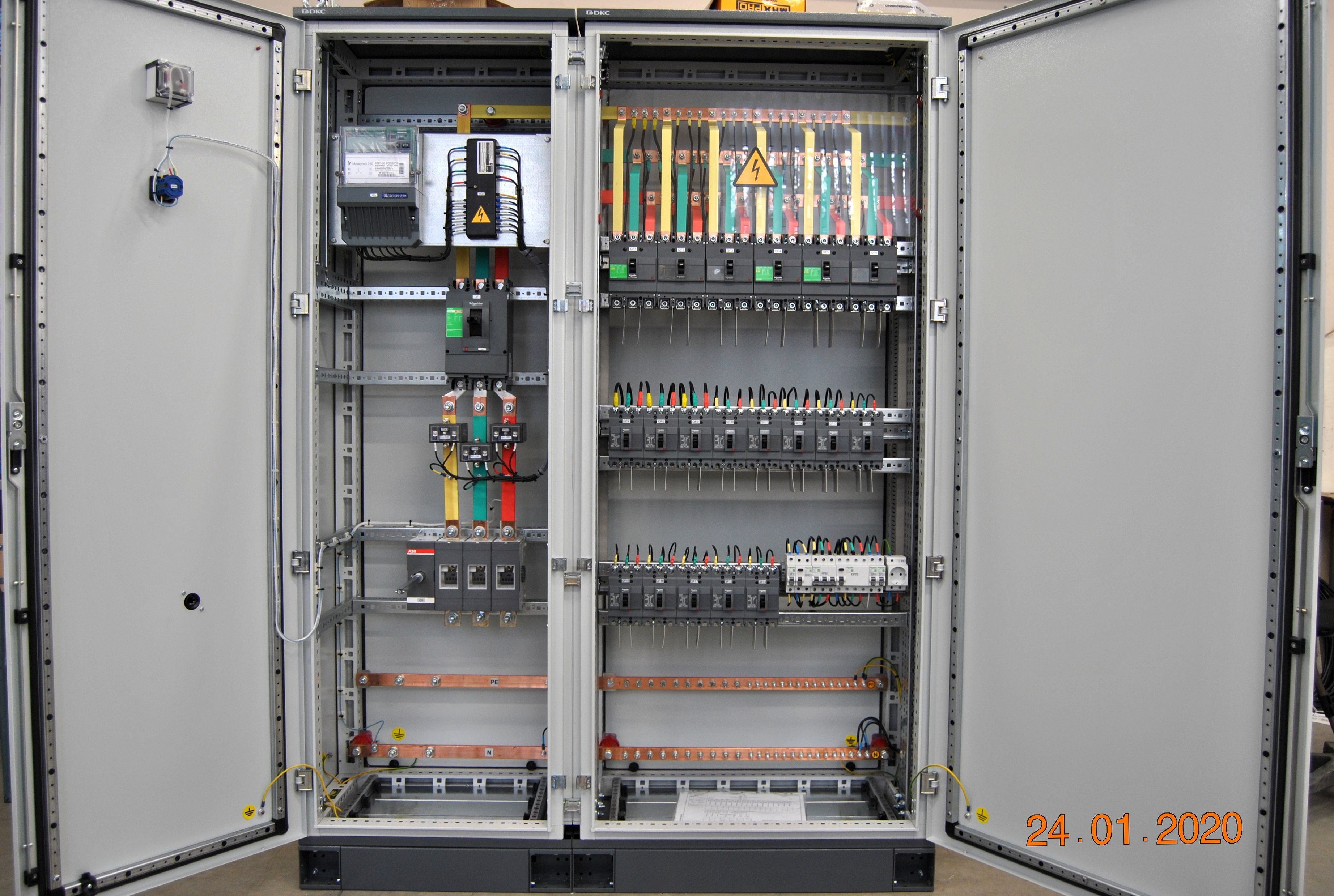

ГРЩ на 24 модуля и мощность 15 кВт

Щит коттеджа с реле защиты от перенапряжений и перекоса фаз

Щит Коттеджа с защитой от Импульсных Перенапряжений (УЗИП)

Щит коттеджа с УЗИП и устройством обогрева электросчетчика

Сборка Щита Аренды на 125 Ампер для ремонта в здании старого фонда

Щит Центрального Стерилизационного Отделения (ЦСО) стоматологической поликлиники

Щит ресторана с двумя вводами и механическим переключением — 2 категория электроснабжения

Щит ресторана — 2я категория электроснабжения

ГРЩ для магазина 1500м2

Сборка и подключение ГРЩ для магазина 1500 м2

Далее смотрите фото на странице Электрические Шкафы

Заказать проектирование, сборку, ремонт, электрощита или электрического шкафа в Санкт-Петербурге:
