Что такое концевик двери. Концевик двери: назначение, виды и принцип работы устройства

Что такое концевик двери и для чего он нужен. Какие бывают виды концевиков. Как работает концевой выключатель двери. Где устанавливаются концевики в автомобиле и бытовой технике.

Что такое концевик двери и его основное назначение

Концевик двери представляет собой электротехническое устройство, предназначенное для подачи сигнала при перемещении подвижного элемента (двери) в определенное положение. Основные функции концевика:

• Ограничение и контроль движения механизмов
• Включение/выключение освещения при открытии/закрытии двери
• Подача сигнала в систему охраны или сигнализации
• Активация других устройств при открытии/закрытии двери

По принципу действия концевик двери аналогичен обычному выключателю — при воздействии на него происходит замыкание или размыкание электрической цепи. Это позволяет управлять различными устройствами в зависимости от положения двери.

Основные виды концевиков дверей

Существует несколько основных типов концевых выключателей для дверей:

Механические концевики

Самый простой и распространенный вид. Срабатывают при физическом контакте с дверью. Бывают:

• Кнопочные — активируются нажатием кнопки
• Роликовые — срабатывают при прокатывании ролика по поверхности
• Рычажные — приводятся в действие поворотом рычага

Сенсорные концевики

Работают бесконтактно, реагируя на приближение двери. Основные типы:

• Емкостные — срабатывают при изменении электрической емкости
• Оптические — реагируют на прерывание светового луча
• Магнитные (герконы) — активируются магнитным полем

Принцип работы концевика двери

Как работает концевой выключатель двери? Принцип действия зависит от типа устройства:

1. Механические концевики физически замыкают или размыкают контакты при воздействии двери.
2. Сенсорные устройства генерируют сигнал при обнаружении двери в контрольной зоне.
3. Магнитные концевики замыкают контакты под действием магнитного поля.

При срабатывании концевика происходит коммутация электрической цепи, что позволяет управлять подключенными устройствами — освещением, сигнализацией и т.д.

Где устанавливаются концевики дверей

Концевые выключатели широко применяются в различных сферах:

Концевики в автомобиле

В автомобилях концевики устанавливаются:

• На дверях — для включения освещения салона и подачи сигнала в охранную систему
• В багажнике — для активации подсветки
• Под капотом — для работы сигнализации

Применение в бытовой технике

Концевые выключатели используются в:

• Холодильниках — для включения внутреннего освещения
• Стиральных и посудомоечных машинах — для контроля закрытия дверцы
• Микроволновых печах — для блокировки работы при открытой дверце

Преимущества и недостатки различных типов концевиков

Какой тип концевого выключателя выбрать? Рассмотрим плюсы и минусы основных видов:

Механические концевики

Преимущества:

• Простота конструкции и надежность
• Низкая стоимость
• Не требуют дополнительного питания

Недостатки:

• Подвержены механическому износу
• Могут давать ложные срабатывания из-за вибрации
• Требуют точной настройки

Сенсорные концевики

Преимущества:

• Отсутствие механического контакта и износа
• Высокая чувствительность и точность срабатывания
• Возможность регулировки зоны срабатывания

Недостатки:

• Более высокая стоимость
• Необходимость внешнего питания
• Возможны ложные срабатывания от помех

Как подключить концевик двери

Подключение концевика двери обычно не вызывает сложностей, но требует соблюдения некоторых правил:

1. Определите тип концевика и схему его подключения
2. Отключите питание перед началом работ
3. Установите концевик в нужное место на двери или дверной коробке
4. Подключите провода согласно схеме (обычно это 2-3 провода)
5. Проверьте работу концевика, открывая и закрывая дверь
6. При необходимости отрегулируйте положение или чувствительность устройства

Важно правильно выбрать место установки, чтобы обеспечить надежное срабатывание концевика при закрытии двери.

Типичные неисправности концевиков дверей

Концевые выключатели дверей могут выходить из строя по разным причинам. Наиболее распространенные проблемы:

• Механический износ контактов или подвижных частей
• Окисление или загрязнение контактов
• Нарушение герметичности и попадание влаги
• Повреждение проводки или разъемов
• Сбой настройки или смещение концевика

Как определить неисправность концевика двери? Основные признаки:

• Не включается освещение при открытии двери
• Постоянно горит индикатор открытой двери
• Срабатывает сигнализация при закрытой двери
• Нестабильная работа — периодические сбои

При обнаружении таких симптомов рекомендуется проверить и при необходимости заменить концевой выключатель.

Современные тенденции в развитии концевиков дверей

Технологии не стоят на месте, и концевые выключатели дверей также совершенствуются. Основные направления развития:

• Повышение надежности и увеличение срока службы
• Миниатюризация конструкции
• Интеграция с системами «умного дома»
• Применение беспроводных технологий
• Использование энергоэффективных датчиков

Современные концевики могут не только фиксировать положение двери, но и передавать дополнительную информацию — например, о силе удара при закрытии или попытке взлома.

Таким образом, концевые выключатели дверей продолжают играть важную роль в обеспечении комфорта и безопасности, адаптируясь к новым технологическим возможностям.

Концевик двери: сдвижной двери — назначение приспособления

Комментариев 0 Разное

Концевик межкомнатной сдвижной двери представляет собой электротехнический агрегат, дающий сигнал при передвижении маневренного компонента в нейтральное положение. Основное назначение его состоит в ограничении и контроле за движением механизмов и устройства. В обычных ситуациях концевик двери-купе и внутренней раздвижной двери применяется лишь для включения подсветки. Такого рода приспособлений достаточно много, и их можно приобрести в готовом виде либо сделать самостоятельно. Принцип работы приспособления ничем не отличается от обычного выключателя.

Концевик на раздвижную дверь

Системы для освещения мебели и дверных конструкций можно разбить на виды:

• автоматические;
• сенсорные.

Механические устройства

Механический концевик может быть кнопочными, с роликами либо рычажными. Такого рода прибор может быть врезного либо накладного типа.

Важно! Концевик приходит в действие от соприкосновения с рукой либо при давлении дверцы на толкатель в момент закрывания.

Одной из вариаций устройств являются микровыключатели. Принцип функционирования устройства аналогичный, ключевое отличие – маленький ход. Следовательно, при монтаже такого механизма необходимо скрупулезно произвести наладку приспособления. Рабочий ход возможно усилить, применив роликовый рычаг.

Концевой выключатель

Сенсорный концевик двери-купе и внутренней раздвижной двери

Сенсорное устройство состоит из 3 компонентов:

• восприимчивого элемента;
• полупроводной схемой анализа и контроля, коммуникационной силовой части.

В момент близости створки к контрольной области, в которой расположен восприимчивый компонент, вырабатывается сигнал. Следовательно, возникает замыкание либо размыкание цепи постоянного или переменного тока.

В дверных конструкциях используются сенсорные устройства, действие которых основывается на трех компонентах.

Емкостный концевик

Такого рода устройство не требует непременного надавливания на кнопку-клавишу. Для активации устройства необходимо поднести к нему руку на расстояние 50 мм, как результат – включение либо выключение освещения. В некотором модельном ряде для активации приспособления необходимо произвести прикосновение к плоскости.

Оптическое приспособление

Такой тип устройства функционирует как в типовом, так и в инфракрасном излучении.

Важно! Конструкция является полупроводником, который реагирует на инфракрасное излучение.

Для максимальной функциональности приспособление окружается собирающей пластиковой линзой, которая имеет вид полусферного колпака.

Существует несколько основных систем для мебели:

• активация приспособления от взмаха руки;
• срабатывание вследствие появления либо исчезновения преграды.

Магнитные приспособления

Надежно срабатывает концевик-геркон, который способствует замыканию либо разъединению контактов при поднесении к нему магнита. Бесконтактный принцип функционирования приспособления увеличивает безопасность приспособления.

Широкое применение обусловлено доступностью и компактностью устройства.

Геркон используется в паре с постоянным магнитом. Конструктивные компоненты размещаются на активной и неактивной частях конструкции. В закрытом положении двери магнит связан с герконом и замыкает контакты.

Концевик двери предназначен для удобства пользования дверью.

Проголосовали более 206 раз, средняя оценка 4.8

Узнаем где находятся концевики дверей? Подключение концевиков дверей

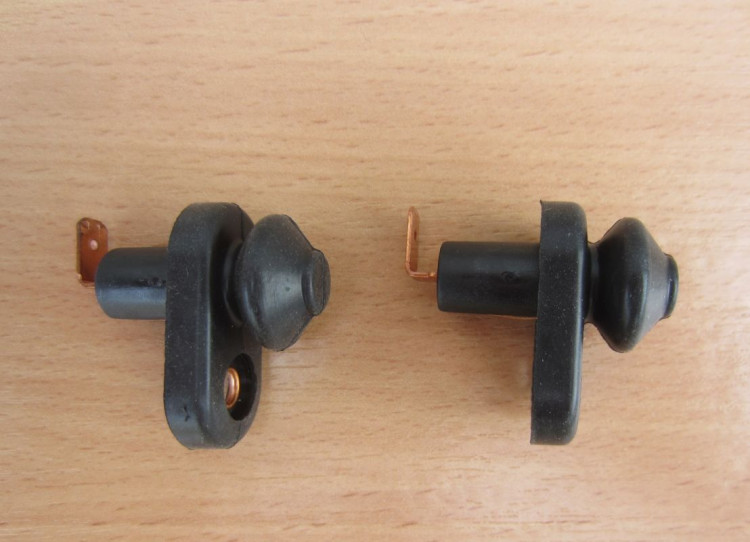

Если говорить простым языком, то концевик двери — это кнопка, при давлении на которую движущегося предмета происходит действие, целиком и полностью зависящее от исполнительного механизма. Его можно встретить во многих местах, в том числе и в автомобиле. Применение их безгранично и необходимо для большого количества устройств.

Функция концевиков

Действие этой кнопки заключается в том, что при открытых дверях на панели горит специальный символ. В том случае, если при постановке на сигнализацию дверь не закрыта либо закрыта не полностью, то есть кнопка-концевик разомкнута, то «сигналка» обязательно известит вас об этом.

В некоторых моделях автомашин в случае нахождения в замке зажигания ключей при открытой водительской двери невозможно опустить на ней собачку блокировки дверей, а автоматика сразу же поднимет все блокираторы. Это поможет избежать такой распространённой ситуации, как случайное захлопывание ключей в замке. Концевые выключатели работают как на размыкание, так и на смыкание.

Если отключить концевики, то перестанет работать индикация открытой двери. Тогда могут возникнуть проблемы с сигнализацией. Кроме того, бывают ситуации, когда необходим свет в багажнике или салоне.

Как найти концевики дверей?

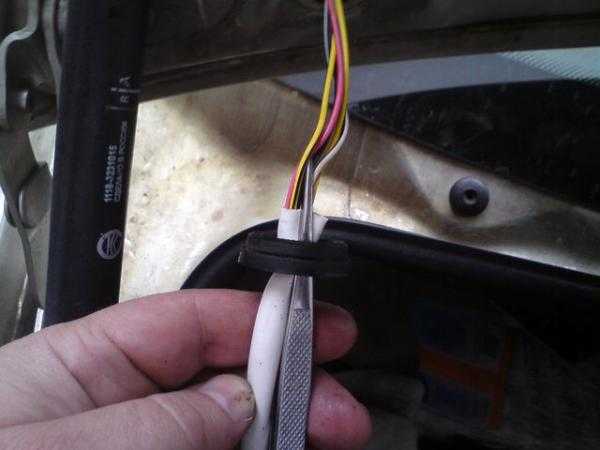

Если вы не знаете, где находится концевик двери, то начинать их поиск следует изготовленной контролькой либо «цешкой». С концевиков дверей снимают сигналы – принцип кнопки. Делается это в целях защиты автосигнализации по периметру автомобиля. При открытой двери концевик не зажат, свободен, а на его проводе висит плюс или минус. Но бывает это крайне редко.

Прежде всего, необходимо найти провод, полярность которого меняется и появляется либо плюс, либо минус при закрытии или открытии двери.

В большинстве современных автомобилей имеется соответствующая лампа на щитке приборов, которая загорается, когда открывается дверь. За корпус автомобиля нужно зацепить крокодильчики контрольки, а жалом необходимо протыкать провода и наблюдать за тем, что показывает контрольная лампа. Главное здесь — оставить только одну дверь открытой.

Как только лампа контрольки загорится зелёным, нужно нажать на концевик незакрытой двери или вовсе закрыть её. Если лампа погасла либо зажглась красным, то мы нашли нужный провод.

Для того чтобы убедиться в том, что все двери связаны в один провод, необходимо, оставив контрольку на этом проводе, поочерёдно открыть все двери. Если лампа контрольки не реагирует на прозвонку остальных дверей, то это свидетельствует о том, что в данном автомобиле все концевики дверей не связаны, и необходимо таким же методом найти оставшиеся от каждой двери отдельные провода. Как правило, несвязанными между собой являются концевик водительской двери и пассажирской.

Устранение неполадок, которые возникают с дверными концевиками

Нередки случаи, когда не работает концевик двери.Тому может быть масса причин, в том числе запыление, засорение и грязь, окисление, или из-за попадания влаги внутрь в холодное время года он попросту замёрз.

Вина в этом случае лежит только на владельце автомобиля, который из-за невнимательности вовремя не смог заметить нерабочие концевики дверей.Ведь контроль за их работой в каждой машине весьма нагляден и не заметить нерабочее состояние трудно.

Но решение этой проблемы сегодня довольно простое – герметичный пыльник, который полностью закрывает кнопку и не допускает в этот механизм пыль, грязь и влагу.

Перед тем как начать устанавливать пыльник, нужно на его изнанке проколоть крестообразную насечку в месте крепления концевика. После этого нужно установить саморез в отверстие кнопки, затем надеть пыльник и ввести отвёртку через прокол, на кузове закрепить. Этот способ удивляет своей надёжностью, простотой и доступностью.

Как установить сигнализацию?

Подключение концевиков дверей к сигнализации – процедура не слишком сложная. Когда открывается дверь, концевик замыкает чёрно-белый провод на массу, а её наличие на этом проводе является сигналом открытия двери. В основном количестве сигнализаций такой вход имеется и обозначен как «отрицательный триггер дверей».

Но если ваша зубилка оснащена иммобилизатором АПС-4 и впрысковым двигателем, то вышеописанной процедуры будет недостаточно. Помимо этого, вам нужно будет ставить автомобиль под охрану после погашения «вежливой подсветки» плафона салона или в сигнализации, включать функцию (в том случае, если она имеется) «задержки постановки на сигнализацию». Все описанные способы вполне приемлемы для использования.

Концевики дверей ВАЗ 2110

Первым признаком неработающих концевиков двери является тот факт, что свет не загорается при открытии двери, а также не становится на охрану сигнализация. Эта проблема наиболее типична для ВАЗа десятого поколения.

Концевики дверей ВАЗ 2110 выходят из строя практически каждые три года. Во избежание таких проблем необходимо ежегодно зачищать данные детали наждачной бумагой. Кроме того, для долговечности (против окисления) можно обработать их ВД-40, а также установить пыльники.

Проблемы с концевиками

Наиболее частой проблемой, с которой могут столкнуться концевики дверей – это неправильная регулировка. Причиной такой поломки может быть неоправданно высокая установка или слишком малый ход данной детали. При ложном срабатывании сигнализации проявляются естественные температурные деформации багажника или крышки капота. А в случае малого хода концевика в зазор между контактами может попадать грязь и влага, что также провоцирует ложные срабатывания сигнализации.

Ещё одной проблемой может стать неверно выбранное место для установки этих деталей.

Также концевики дверей могут быстро покрываться коррозией и окисляться. Через нить лампочки салона на контакт концевика подаётся плюс либо сигнализация во избежание ложных срабатываний подтягивает вход к плюсовому потенциалу. В таком случае при попадании конденсата на контакты возникает утечка электрического тока слабой степени, которой не будет достаточно для срабатывания сигнализации или зажигания лампы салона. А вот для такой электрохимической реакции, как окисление-разложение, металла хватит. Некоторое время спустя такой концевик не будет срабатывать.

ДВЕРНАЯ СИГНАЛИЗАЦИЯ, КОТОРАЯ ПОМОГАЕТ ПРЕДУПРЕЖДАТЬ О СОБЫТИЯХ САМОУБИЙСТВ.

Дом

ДВЕРНОЙ ВЫКЛЮЧАТЕЛЬ — ПЕРВЫЙ ЗАПАТЕНТОВАННЫЙ ДАТЧИК ДВЕРИ

Дверной выключатель — единственный дверной датчик, выступающий над верхней частью двери. Многочисленные национальные испытания и разработки сделали «Дверной выключатель» первоклассным устойчивым к лигатуре продуктом для защиты верхней части двери с точно настроенным чувствительным выключателем давления, который проходит по верхней части двери и устраняет точки шарнира. Наша команда специальных инженеров лично протестировала и создала «Дверной выключатель», который легко модернизируется с большинством стандартных дверей в Соединенных Штатах Америки (США), и прошел стандартные проверки больниц для противодымных дверей. Хотя ни один продукт не может претендовать на 100-процентную защиту от самоубийства, мы можем с уверенностью помочь нашим клиентам «переключиться» на лучший продукт на рынке, обеспечивающий максимальное покрытие двери, минимальное количество ложных срабатываний и обеспечение конфиденциальности пациентов.

Door Switch™ на 100 % соответствует рекомендациям, установленным OMH.

См. стр. 33 официальных руководств по стандартам безопасности пациентов OHM здесь.

Ресурсы

В связи с растущей тенденцией к самоубийству в стационаре Совместная комиссия призывает учреждения по охране психического здоровья защитить свои двери. Дверной выключатель сам по себе является наддверным датчиком, который помогает предотвратить самоповреждение пациента.
Чтобы узнать больше об этой растущей проблеме, нажмите здесь.

Мониторинг 24/7

В то время как в стационарных условиях пациенты с острым состоянием находятся под пристальным наблюдением медперсонала, дверной выключатель обеспечивает дополнительный уровень защиты и душевного спокойствия благодаря верхней части дверного выключателя давления. По-прежнему обеспечивая конфиденциальность пациентов, The Door Switch помогает защитить пациентов от самоповреждения с помощью системы мониторинга 24/7.
Чтобы узнать больше, нажмите здесь.

Спасательное устройство

В психиатрических учреждениях безопасность и жизнь пациентов являются главным приоритетом. Из-за большого количества навесов над дверями учреждения стремятся защитить своих пациентов и двери ванных комнат для максимальной безопасности пациентов, а также для обеспечения комфортных условий жизни. Дверной выключатель обеспечивает верхнюю часть покрытия двери с помощью чувствительного к давлению выключателя, контролируемого системой сигнализации.
Чтобы узнать больше, нажмите здесь.

	КОНТАКТНАЯ ИНФОРМАЦИЯ
		ПОЗВОНИТЕ НАМ (877)-998-5625
		ОФИС 11772 WESTLINE INDUSTRIAL DRIVE ST. ЛУИ, Миссури 63146
		НАПИШИТЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ США [email protected]

ПОЛЕЗНЫЕ ССЫЛКИ

РЕСУРСЫ
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
КОНТАКТЫ

Что такое косяковый переключатель? (с картинками)

`;

Промышленность

Факт проверен

Выключатель на косяке — это выключатель света, установленный в двери и предназначенный для активации при открытии и закрытии двери. Двумя распространенными местами для выключателей на косяках являются двери автомобиля и двери холодильника. Эти выключатели используются в средах, где люди хотят, чтобы свет включался мгновенно, когда люди входят в помещение, из соображений удобства или безопасности. Сменные переключатели на косяках производятся рядом производителей и обычно продаются вместе с другими дверными аксессуарами и компонентами.

Как правило, выключатель на косяке включает свет, когда дверь открывается, и выключает свет, когда дверь закрывается. Он содержит небольшой механический компонент, который движется вместе с дверью, открывая и закрывая цепь. Косяковые переключатели обычно очень маленькие, так как они должны поместиться в компактном пространстве. Свет может управляться исключительно с помощью переключателя или иметь опцию ручного переключения для настроек, где требуется больший оперативный контроль.

В автомобилях выключатели на косяках включают плафон, когда дверь открывается, чтобы помочь водителям садиться и выходить из машины. В некоторых моделях свет остается включенным в течение установленного периода времени после закрытия двери, чтобы обеспечить безопасное освещение для водителя. В холодильниках, включая как напольные модели, так и встроенные, обычно используются переключатели на косяках, чтобы люди могли видеть интерьер, когда открывают дверь. В некоторых шкафах и других небольших комнатах может использоваться переключатель на косяке для включения света, когда дверь открывается для удобства.

Дверной выключатель освещения также может быть удобной функцией безопасности. Косяковые выключатели могут использоваться для включения незаметного сигнального индикатора при открытии двери, чтобы люди, управляющие магазинами и другими объектами, знали, когда и где открываются двери. Хотя звонок также можно использовать для предупреждения, могут быть причины, по которым людям нужно тихое предупреждение, когда дверь открыта, и для этого в дверь можно вмонтировать переключатель на косяк.

Замена неисправного выключателя на косяке относительно проста, если люди получают правильную деталь. Обычно часть двери необходимо разобрать, обычно с помощью винтов и пластины доступа, а старый выключатель можно снять и заменить. В целях безопасности перед работой с цепью следует отключить питание. Если люди захотят установить новый косяковый выключатель, может потребоваться дополнительная работа, так как необходимо будет провести проводку к двери.
